図面の電子化を5ステップで進める実務手順｜青焼き・AI活用・資産化までやり切るためのガイド

図面の電子化は、紙やPDFをスキャン保存するだけの工程として捉えられがちですが、AI-OCRと類似検索が2026年に実用ラインへ達したことで、設計・調達・検図業務の「資産」として使い倒すレベルまで踏み込めるようになっています。
一方で、青焼き図面の退色や命名規約の属人化、e-文書法対応など、進め方を誤れば「電子化止まり」で投資効果が出ない論点も残ります。

本記事では、電子化を4レベルに分解した到達ゴールの考え方、5ステップの実務手順、青焼き図面への対応、自社スキャン・代行・CADトレース・SaaSの使い分け、ヤンマーHD・川崎重工業の事例、落とし穴と回避策まで、2026年6月時点の最新情報で整理します。

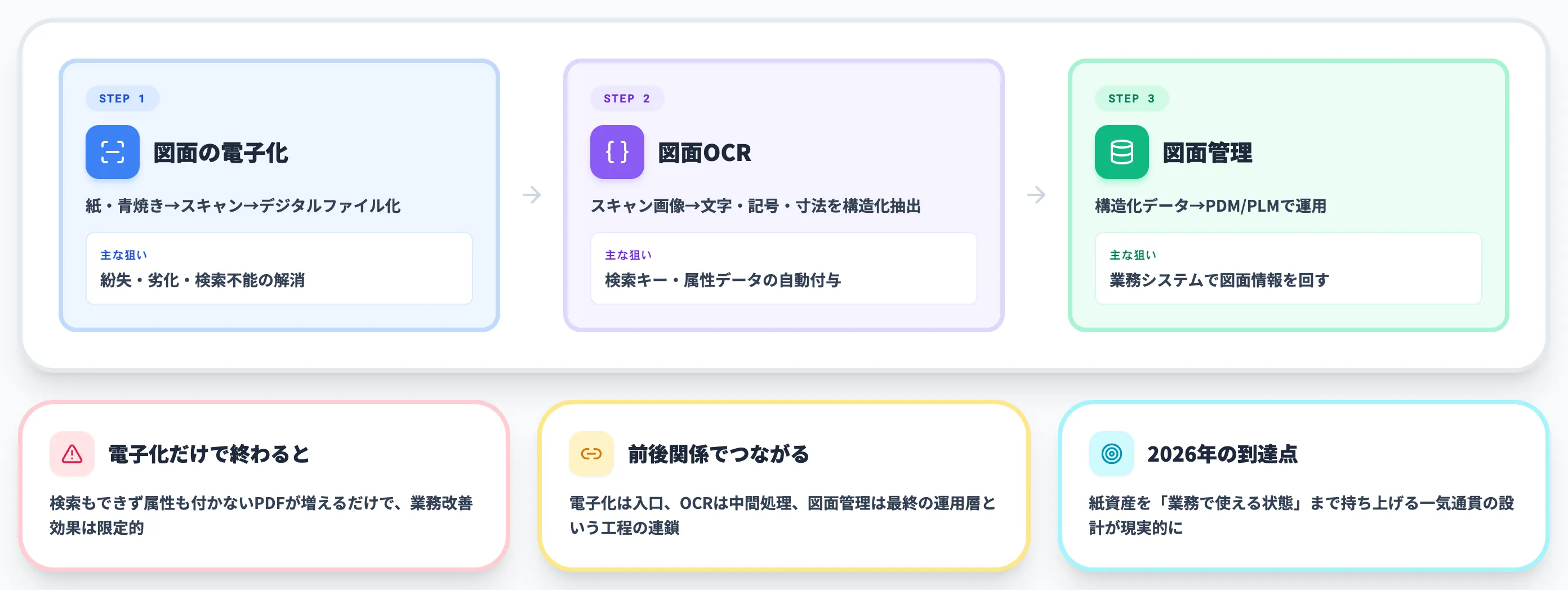

「図面の電子化」が指す範囲と、図面管理・OCRとの関係

製造業の現場では、設計部門のPDM、購買部門のExcel台帳、製造現場の紙キャビネット、保全現場の青焼き図面棚——同じ部品にまつわる図面が複数の保管場所に分散している状態が珍しくありません。

「図面の電子化」という言葉が指すのは、その分散した紙・青焼きをまずデジタルファイルの形に揃え、検索・共有・再利用ができる土台に乗せるところまでです。

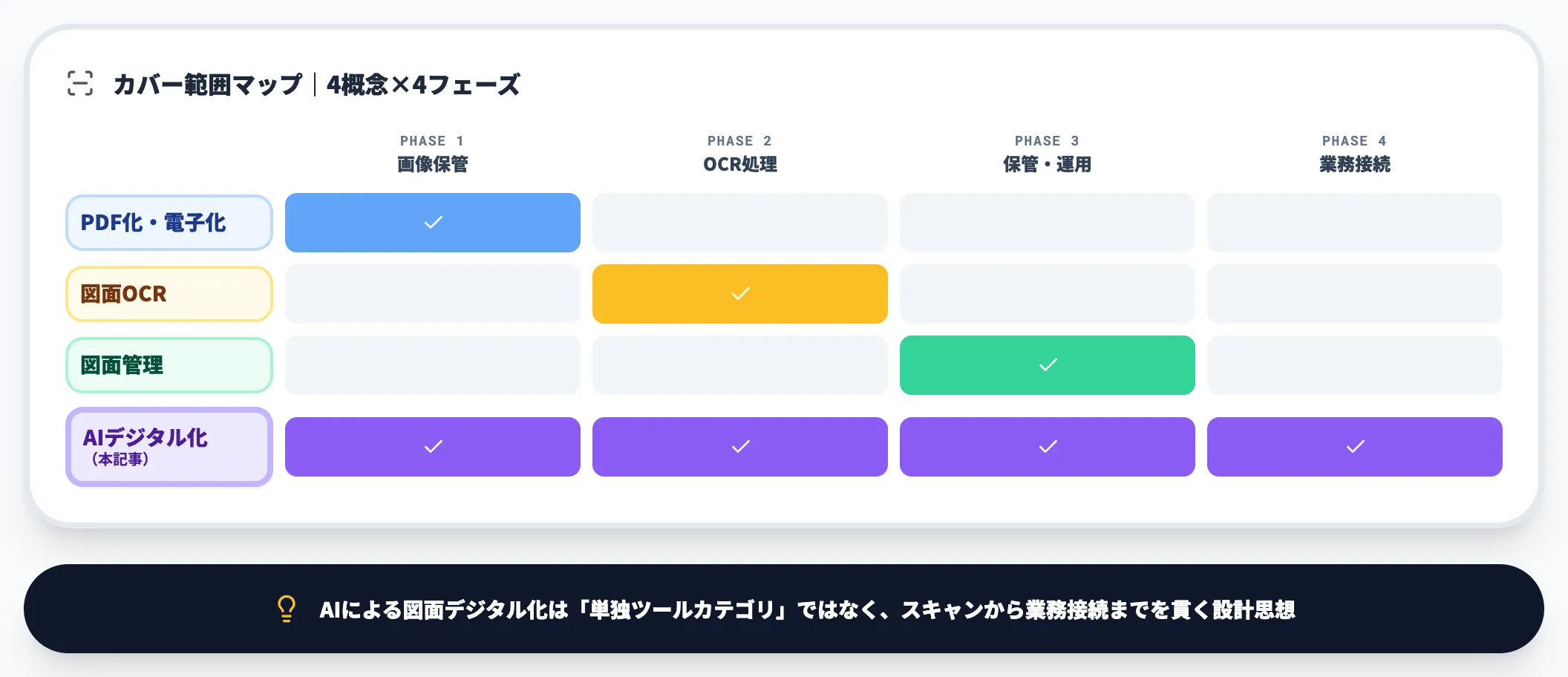

電子化・図面OCR・図面管理の役割の違い

「電子化」「図面OCR」「図面管理」は実務上混同されやすいものの、扱う工程が違います。以下の表で3つの位置関係を整理しました。

用語	主にカバーする工程	主な狙い
図面の電子化	紙・青焼き → スキャン → デジタルファイル化	紛失・劣化・検索不能の解消（紙資産のデジタル化）

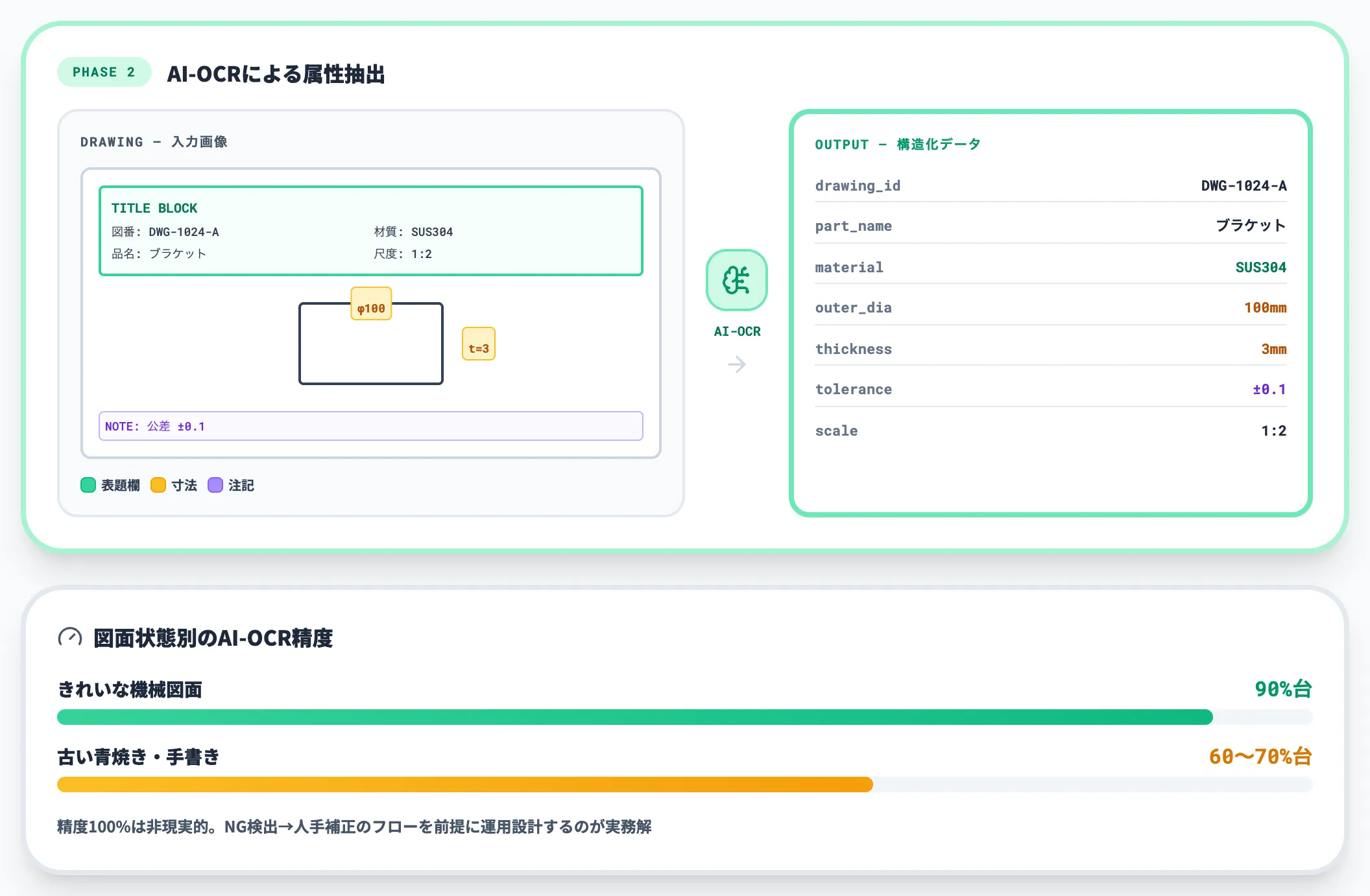

図面OCR	スキャン画像 → 文字・記号・寸法の構造化データ抽出	検索キー・属性データの自動付与
図面管理（PDM/PLM）	構造化済みデータ → バージョン管理・部品表連携・権限管理	業務システムの中で図面情報を回す

3つは独立した別物ではなく、紙資産を「業務で使える状態」まで持ち上げる工程の前後関係です。電子化は最初の入口、OCRは中間処理、図面管理は最終の運用層にあたります。

つまり「電子化だけ」で終わらせると、検索もできず属性も付かないPDFが大量に増えるだけで、業務改善の効果は限定的になります。

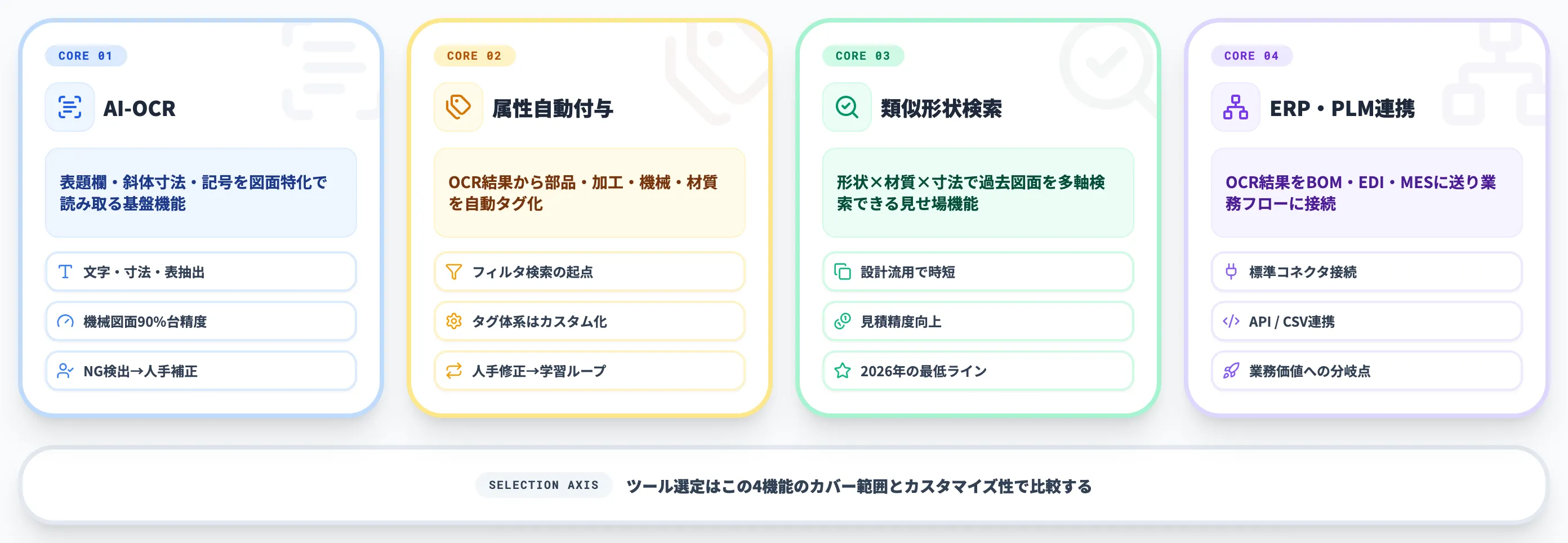

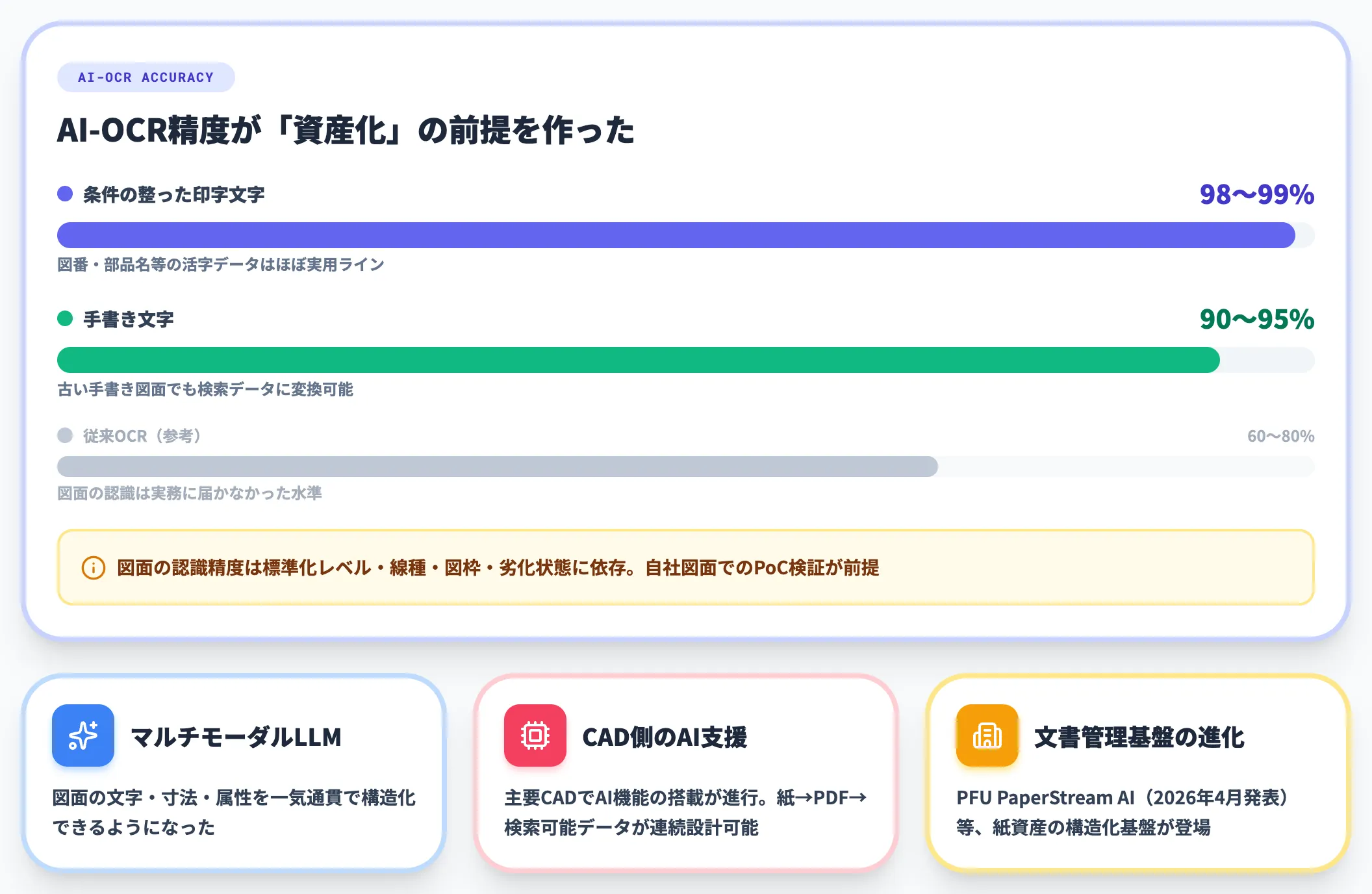

2026年の電子化が「資産化」まで踏み込み始めた理由

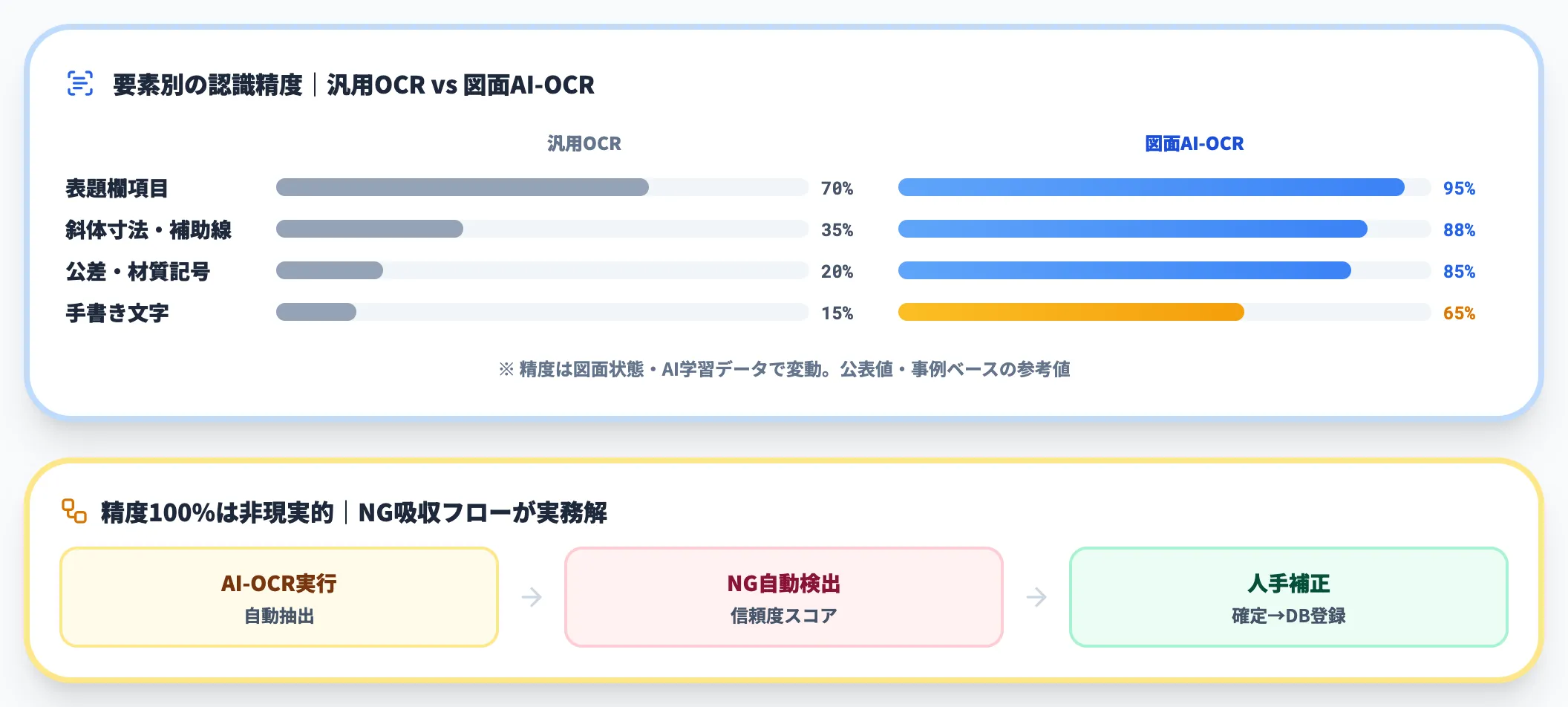

電子化の意味合いが2026年に入って変わってきました。背景には、条件の整った印字文字では98〜99%、手書き文字では90〜95%程度とされる例が報告されているAI-OCRの精度水準と、マルチモーダルLLMが図面の文字・寸法・属性を一気通貫で構造化できるようになった技術側の変化があります。

ただし、図面の認識精度は標準化レベル・線種・図枠・劣化状態に依存するため、自社図面でのPoC検証が前提になります。

加えて、主要CADでもAI支援機能や自動化機能の導入が進んでおり、「紙→PDF→検索可能データ」の各工程が連続して設計しやすくなっています。AutoCAD・SolidWorks等のベンダーがAI機能を順次提供していますが、製品・バージョン・クラウド版/デスクトップ版で提供範囲が異なるため、自社の利用環境で何が使えるかは個別確認が必要です。

文書管理側でもPFUは2026年4月にPaperStream AIとドキュメントDXソリューションを発表するなど、紙・PDF・画像文書の構造化を支援する基盤が立て続けに登場しています。
同社の発表は帳票文書が中心で、図面の認識精度を直接保証するものではありませんが、業界全体として「紙資産を構造化データに変える」動きが加速している傍証として押さえておく価値があります。

この記事はその前段の「電子化」を主軸に置きつつ、後段の類似検索AIやPLM/ERP連携への接続まで含めて、紙資産を業務資産に変えるための実務手順を整理します。

---

紙・青焼き図面を抱え続ける5つの問題と、電子化で得られる効果

「電子化したい」という声が現場から上がる背景には、紙・青焼きを抱え続けることで日常業務にじわじわ効いているコストがあります。

このセクションでは、まず電子化されないことで実際に起きている損失を整理し、電子化で何が変わるかを並べて見ます。

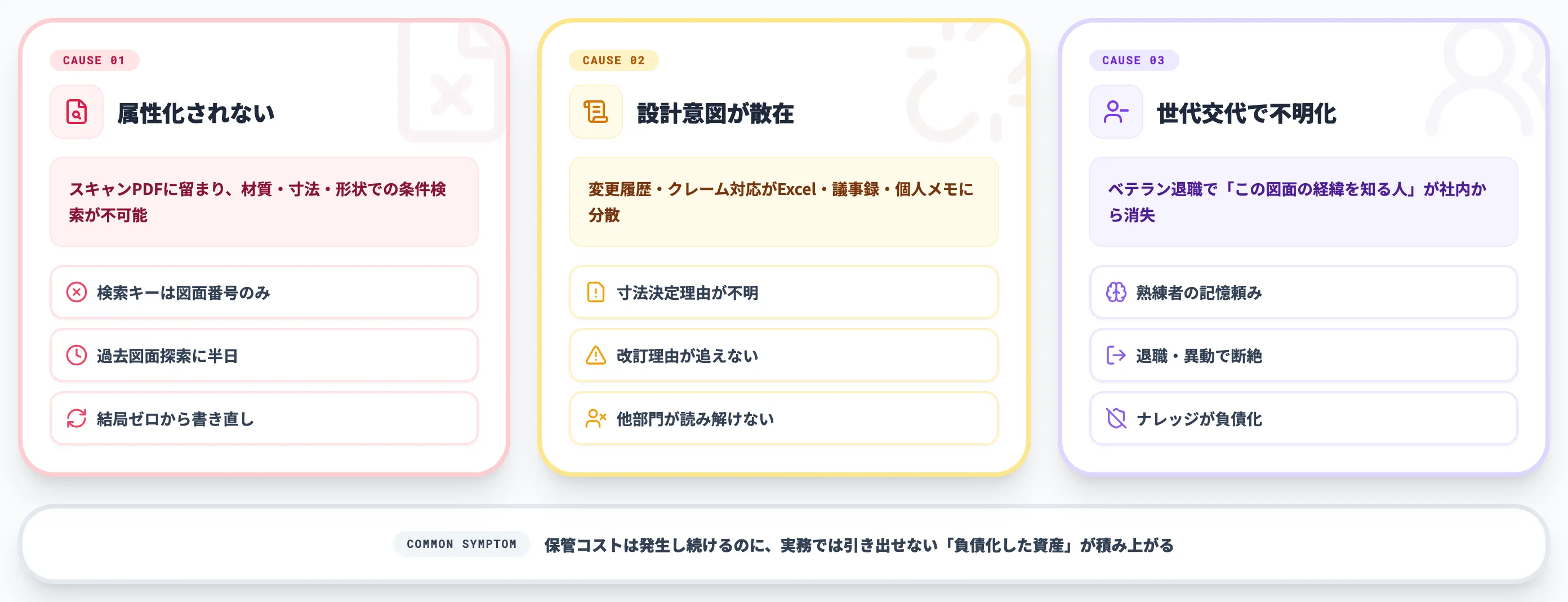

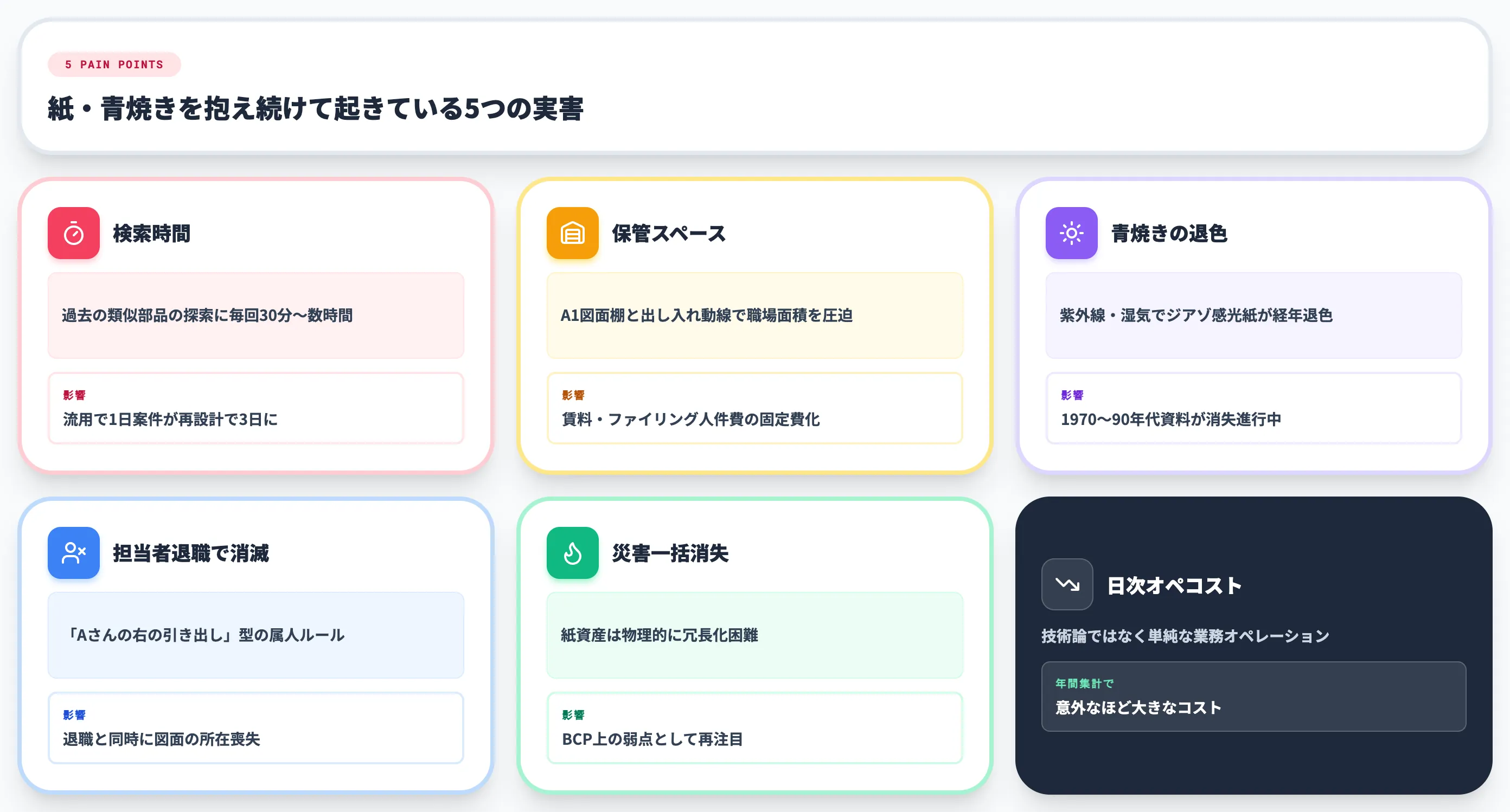

紙のまま運用していると起きている5つの実害

製造業の設計・調達・保全現場で紙図面が残り続けている職場では、以下のような状態が常態化しています。

• 検索に毎回30分〜数時間かかる
  過去の類似部品を探すのに、ベテラン担当者が記憶を頼りにキャビネットを開け閉めし、見つからなければ「設計しなおし」になる。流用すれば1日で済む案件が、ゼロから設計して3日かかる構造。



• 保管スペースとファイリングの人件費
  A1サイズの図面棚は本体スペースに加えて、出し入れの作業導線も必要になる。複数台が並ぶ職場では、保管面積と賃料負担、ファイリング担当者の人件費が無視できない固定費として積み上がる。



• 青焼き図面の退色・破損
  ジアゾ感光紙で作られた青焼き図面は、紫外線・湿気で経年退色し、視認できなくなった図面はそれだけで設計資産から消える。1970〜90年代の設計資料が消失しつつある現場は多い。



• 担当者退職で参照できなくなる
  「あの部品の図面はAさんの席の右の引き出し」のような属人ルールで管理されている場合、退職と同時に図面の所在が分からなくなる。



• 災害・火災での一括消失リスク
  紙資産は冗長化が物理的に難しい。BCP（事業継続計画）上の弱点として近年あらためて注目されている領域。



これらは技術論ではなく単純な業務オペレーションの話ですが、年間で集計すると意外なほど大きなコストになります。

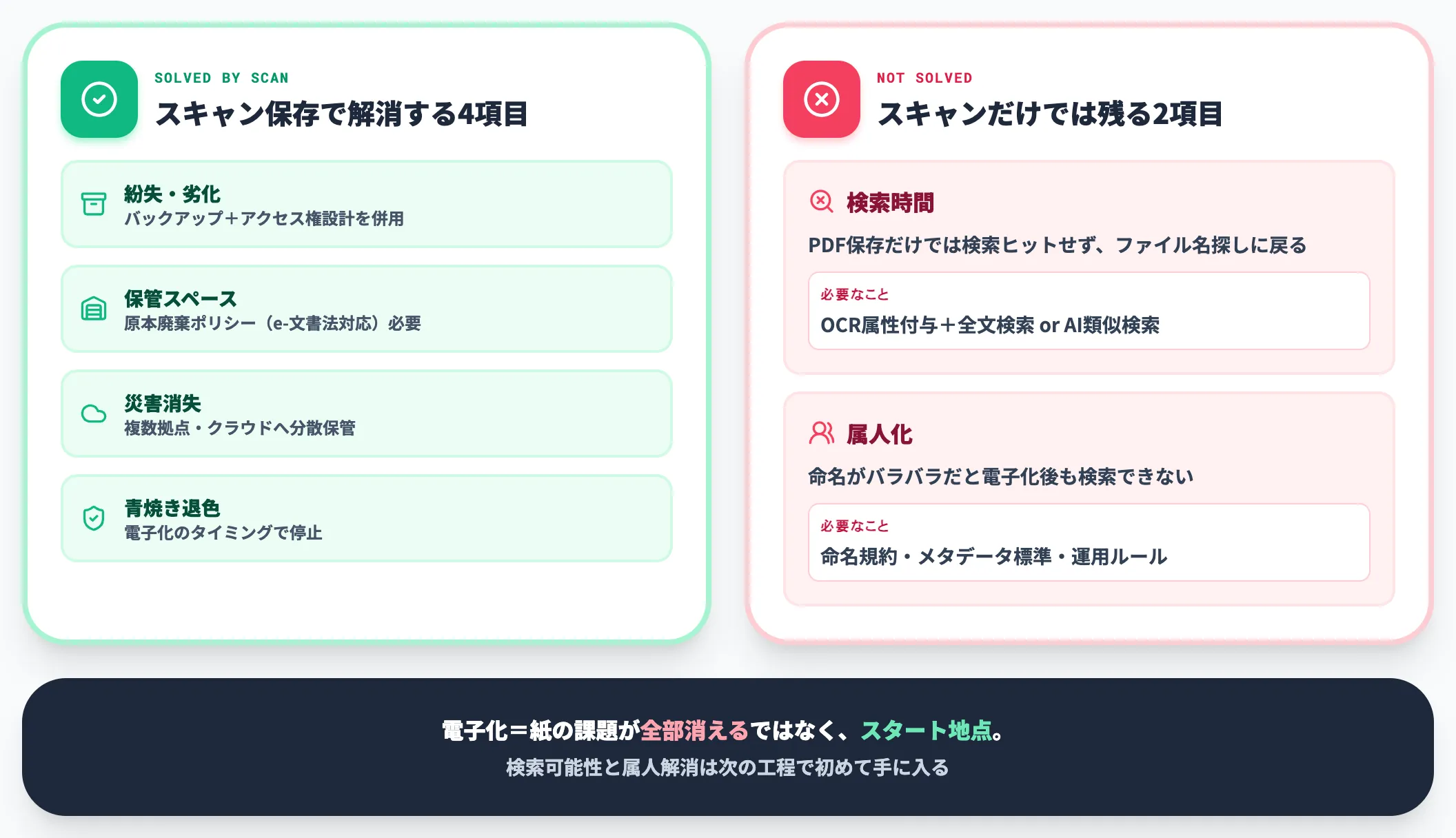

電子化で得られる効果と、そのままでは届かない領域

電子化により上記の問題は構造的に解決できます。具体的にはスキャンとデジタル保存だけでも、紛失リスク・退色・保管スペース・災害消失の4点はほぼ解消されます。

ただし、電子化されたファイルが「ただPDFで保存されている」だけでは、検索時間と属人化の問題は残ります。

紙の問題	スキャン保存だけで解消するか	完全に解消するために必要なこと
紛失・劣化	◯ 解消する	バックアップとアクセス権設計
保管スペース	◯ 解消する	原本廃棄ポリシー（e-文書法対応）
災害消失	◯ 解消する	複数拠点・クラウドへの分散保管
検索時間	△ 解消しない	OCR属性付与＋全文検索 or AI類似検索
属人化	△ 解消しない	命名規約・メタデータ標準・運用ルール

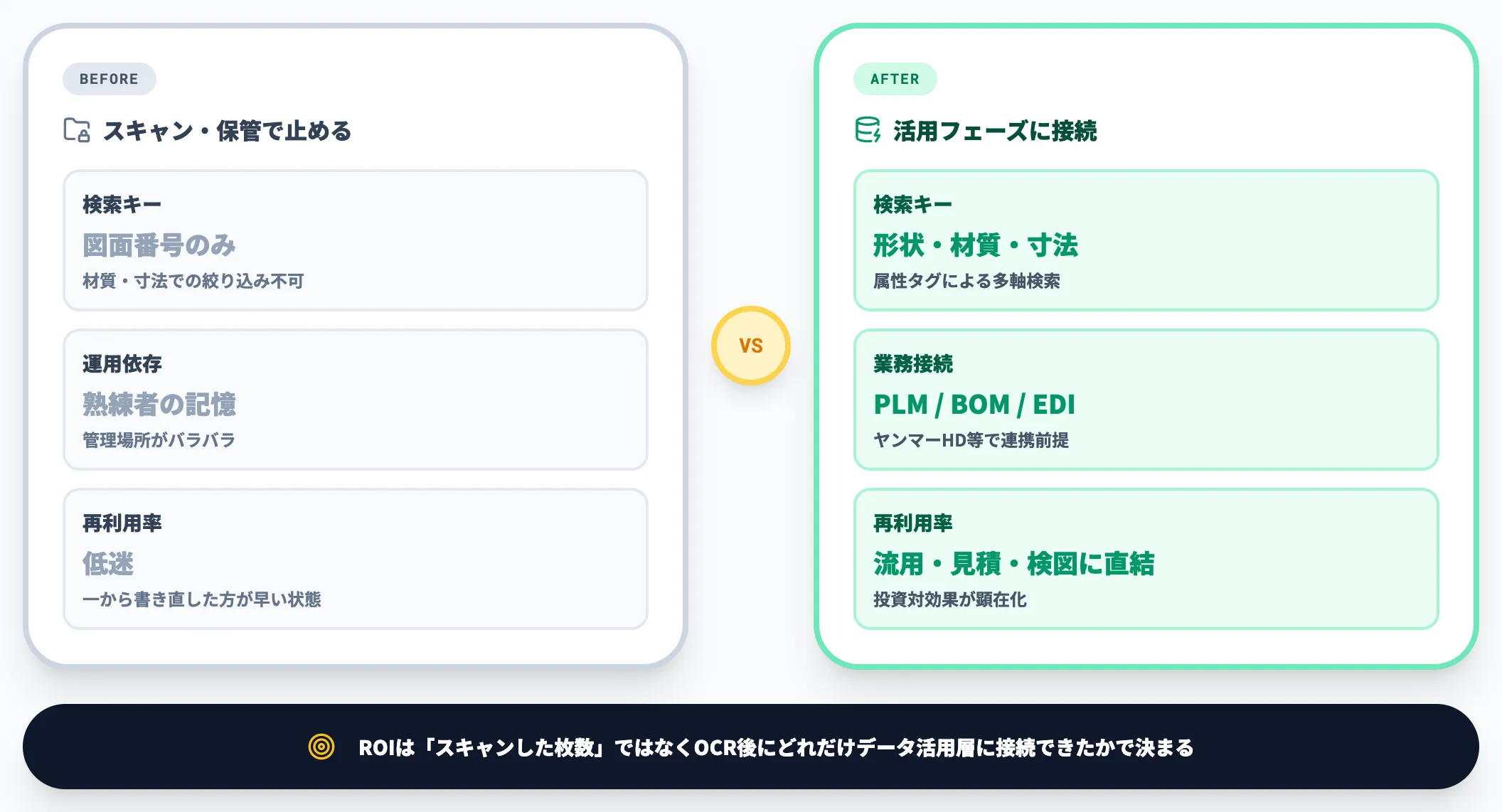

この表が示すのは、「電子化＝紙の課題が全部消える」ではなく、「電子化はスタート地点で、検索可能性と属人解消は次の工程で初めて手に入る」という事実です。

電子化を「ペーパーレス化」だけのスコープで設計すると、検索時間と属人化の問題が残ったまま投資が止まりやすくなります。

---

「電子化止まり」と「資産化」を分ける4つのレベル

電子化で投資効果が出るかどうかは、最初に決める「到達レベル」で大きく分かれます。

スキャンしてPDFに変えただけのL1で終わっている企業と、AI類似検索まで組み込んだL4まで届いている企業では、同じ「図面の電子化を実施した」という言葉でも業務改善の幅が全く異なります。

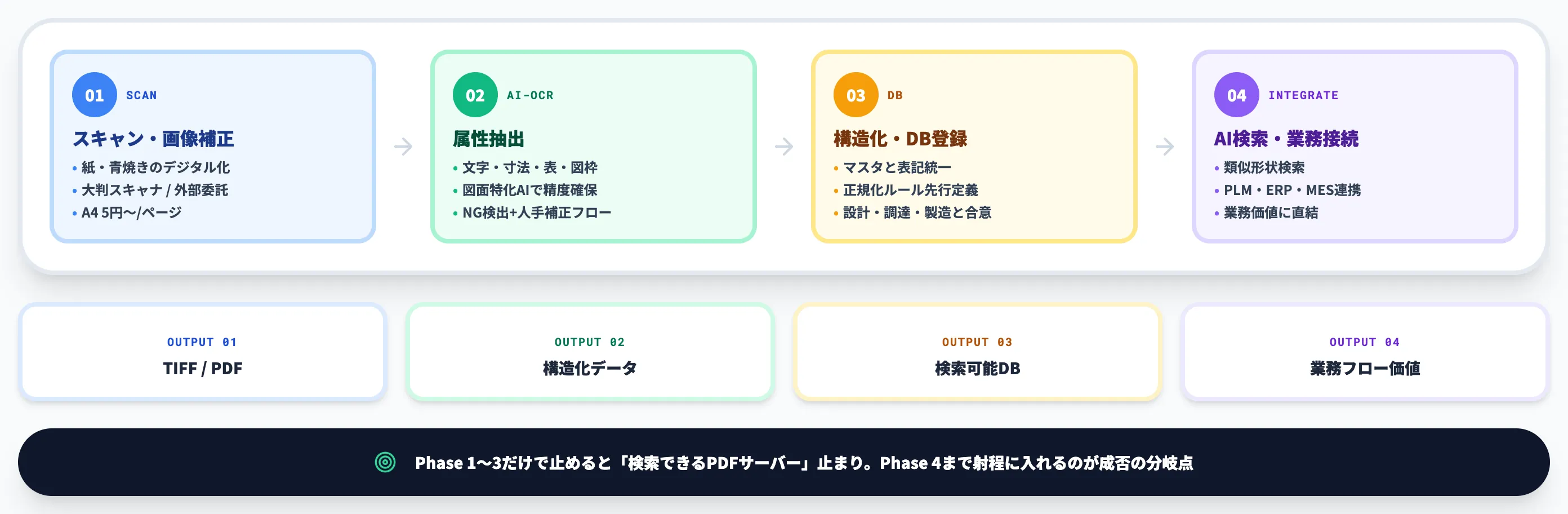

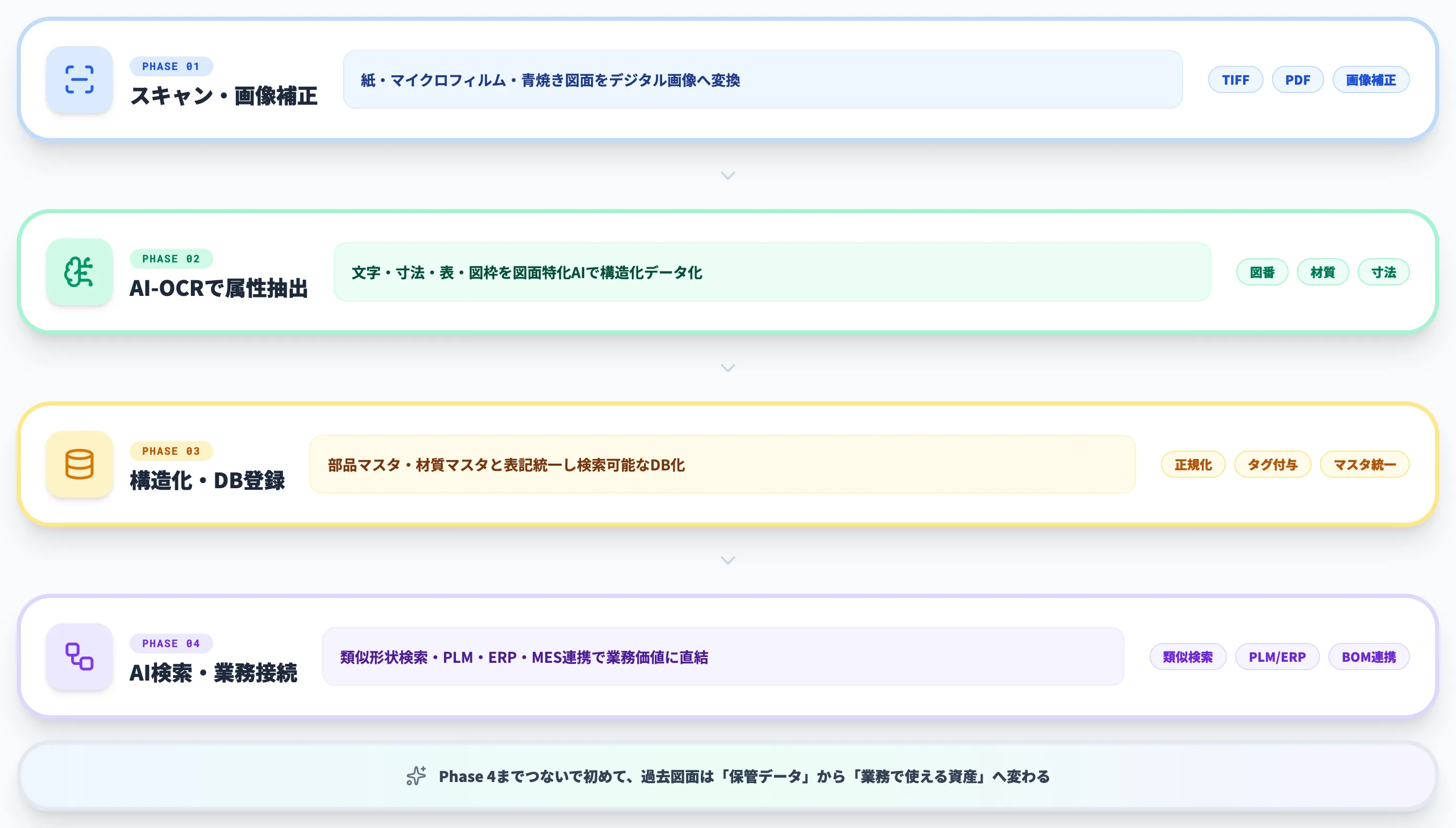

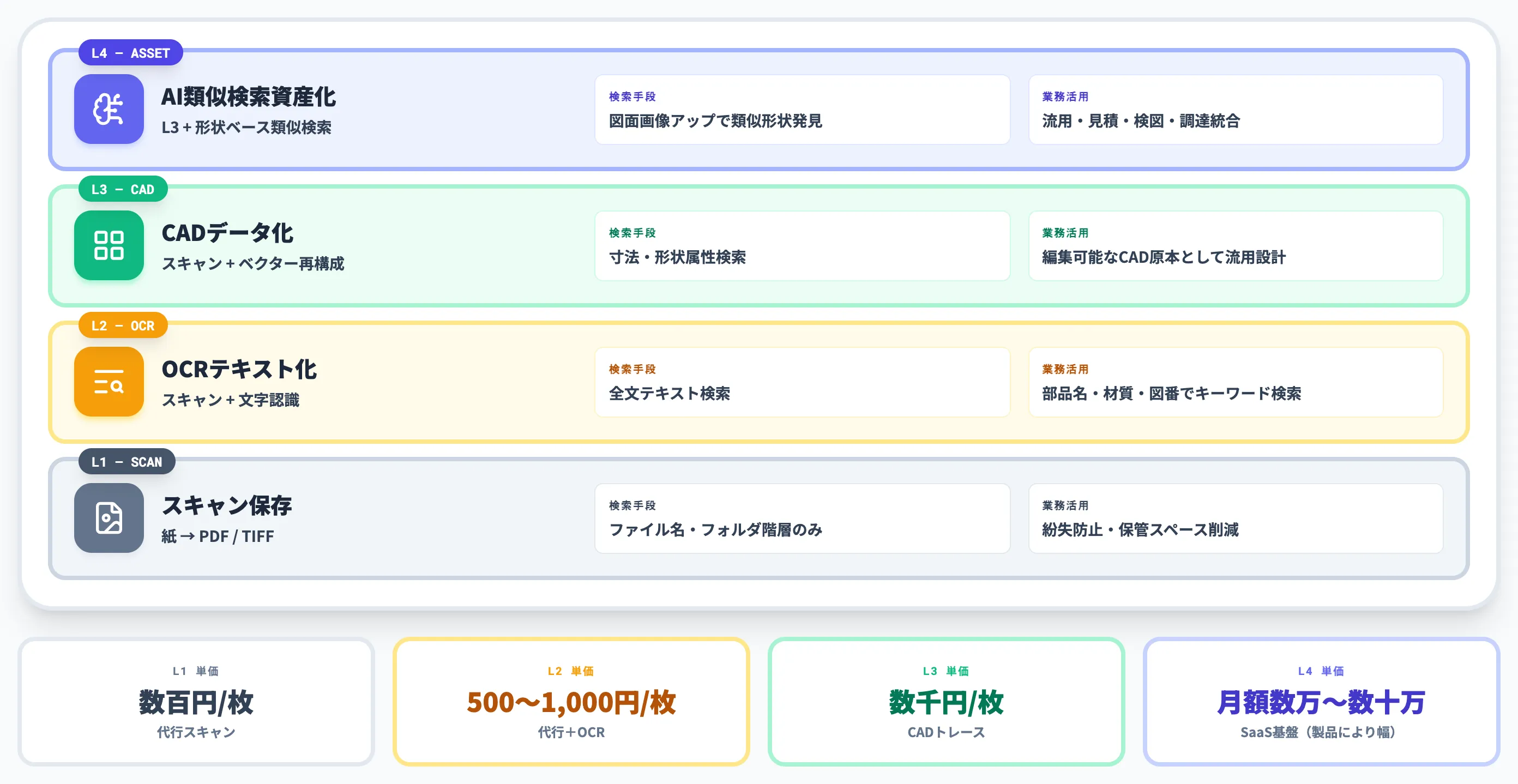

電子化の4つのレベル

以下の表で、紙資産から業務活用までのレベル分けを整理しました。AI総合研究所の支援現場でも、まずこのレベル分けを共有してから方針を決めるケースが増えています。

レベル	状態	検索手段	業務での使い方
L1: スキャン保存	紙 → PDF / TIFF	ファイル名・フォルダ階層のみ	紛失防止・保管スペース削減
L2: OCRテキスト化	スキャン + 文字認識	全文テキスト検索	部品名・材質・図番でのキーワード検索
L3: CADデータ化	スキャン + ベクター再構成	寸法・形状属性検索	編集可能なCAD原本として流用設計

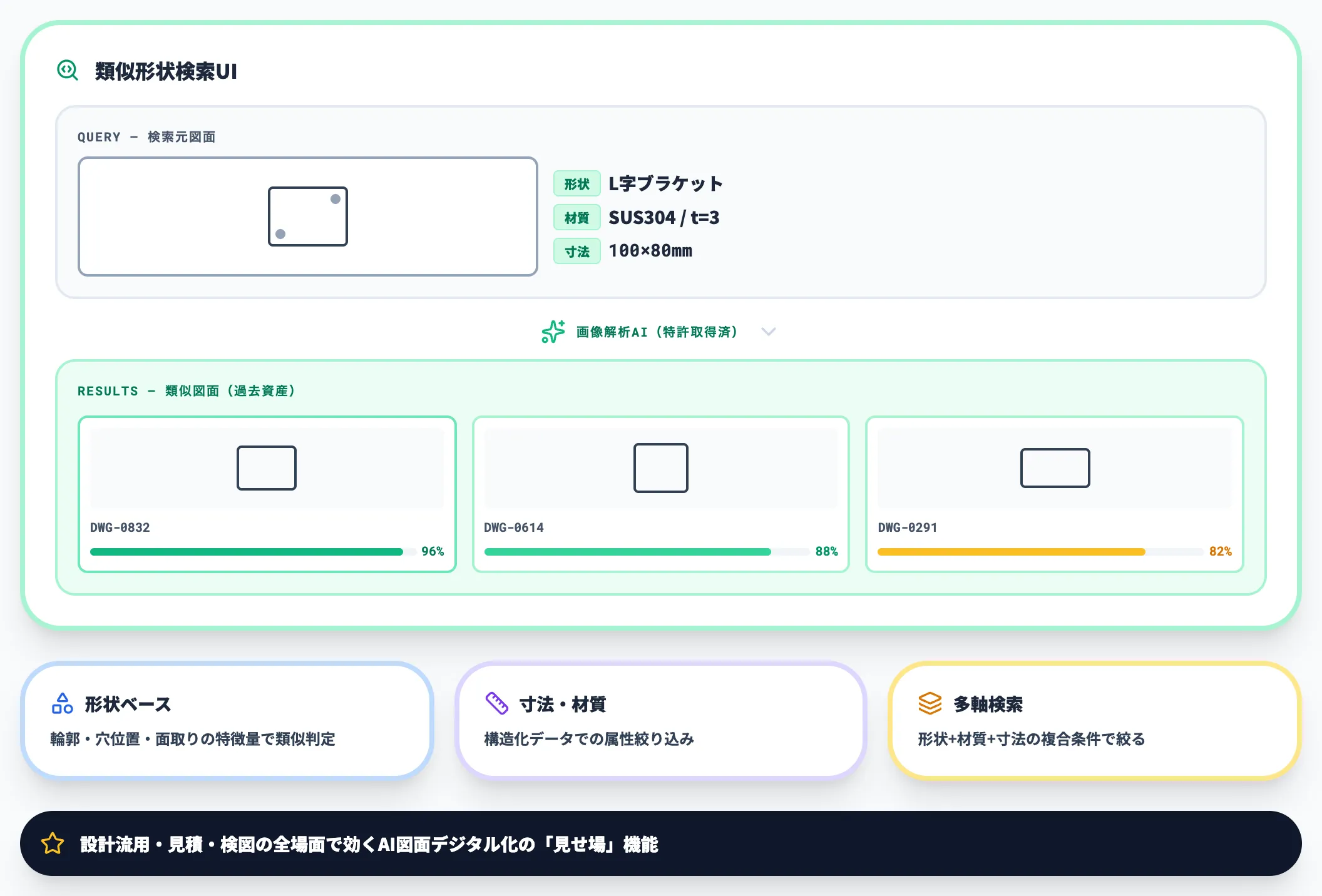

L4: AI類似検索資産化	L3 + 形状ベース類似検索	図面画像のアップロードで類似形状を発見	流用・見積・検図・調達ナレッジ統合

L1とL2はファイル単位の処理ですが、L3以降はデータ構造そのものを作り直す工程に変わります。コスト感もL1の数百円/枚に対し、L3は数千円/枚、L4のSaaS基盤は製品によって幅があり、図面バンクのように月額数万円台から公開しているクラウド型から、エンタープライズ型の月額数十万円〜の個別見積まで段階的に分かれます。

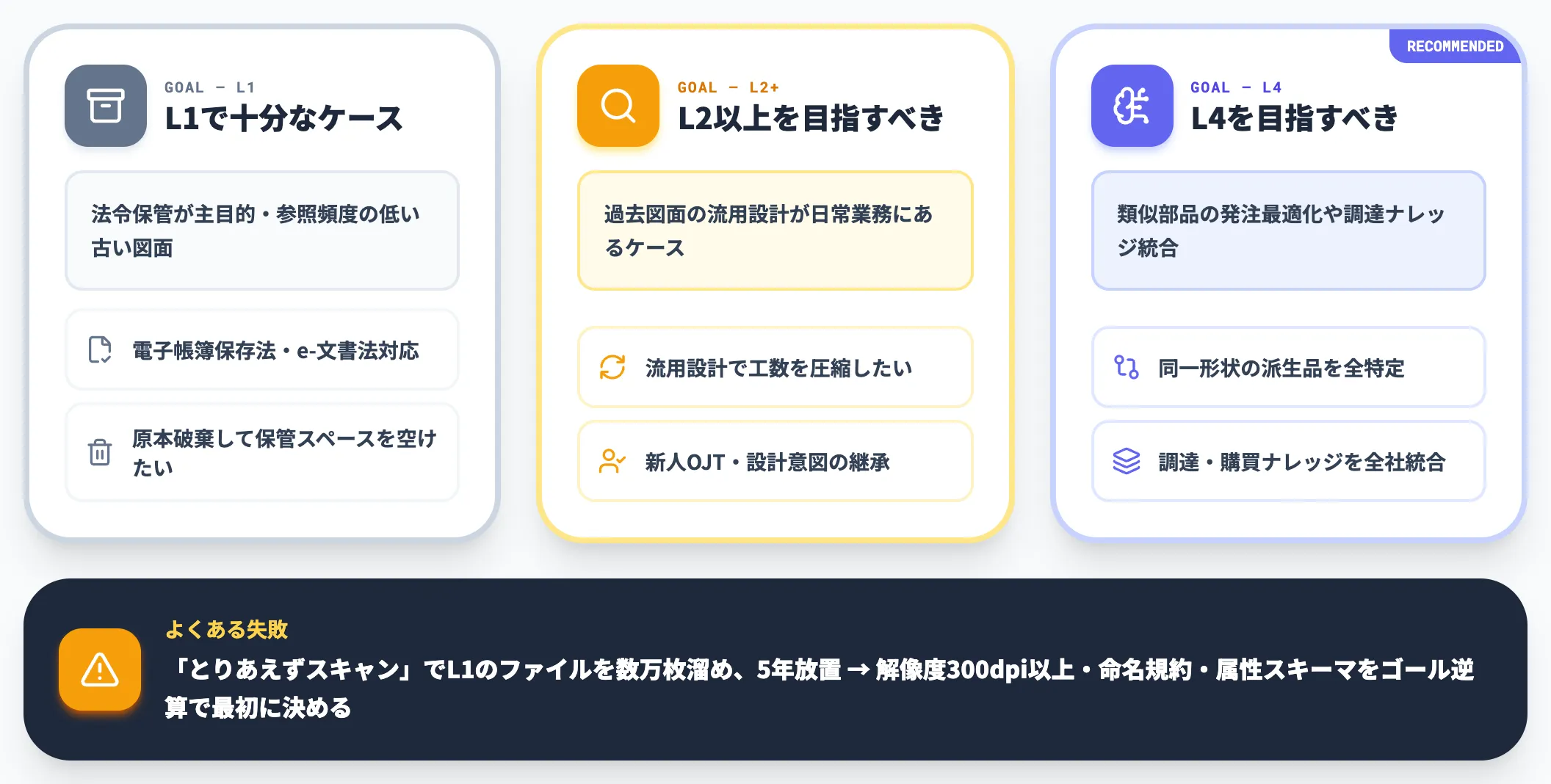

ゴールから逆算しないと「電子化止まり」になる

実務現場でよく起きるのが、「とりあえずスキャンだけ始めた」結果として、L1のファイルが数万枚溜まったまま、検索もできず誰も触らない状態で5年放置されるパターンです。

これを避けるには、最初にゴールレベル（L3かL4か）を決め、そこから逆算してスキャン解像度・命名規約・属性タグ設計を決めるのが鉄則です。

• L1がゴールでよい場合
  法令保管が主目的（電子帳簿保存法・e-文書法対応）／原本破棄して保管スペースを空けたいだけ／参照頻度が低い古い図面



• L2以上を目指すべき場合

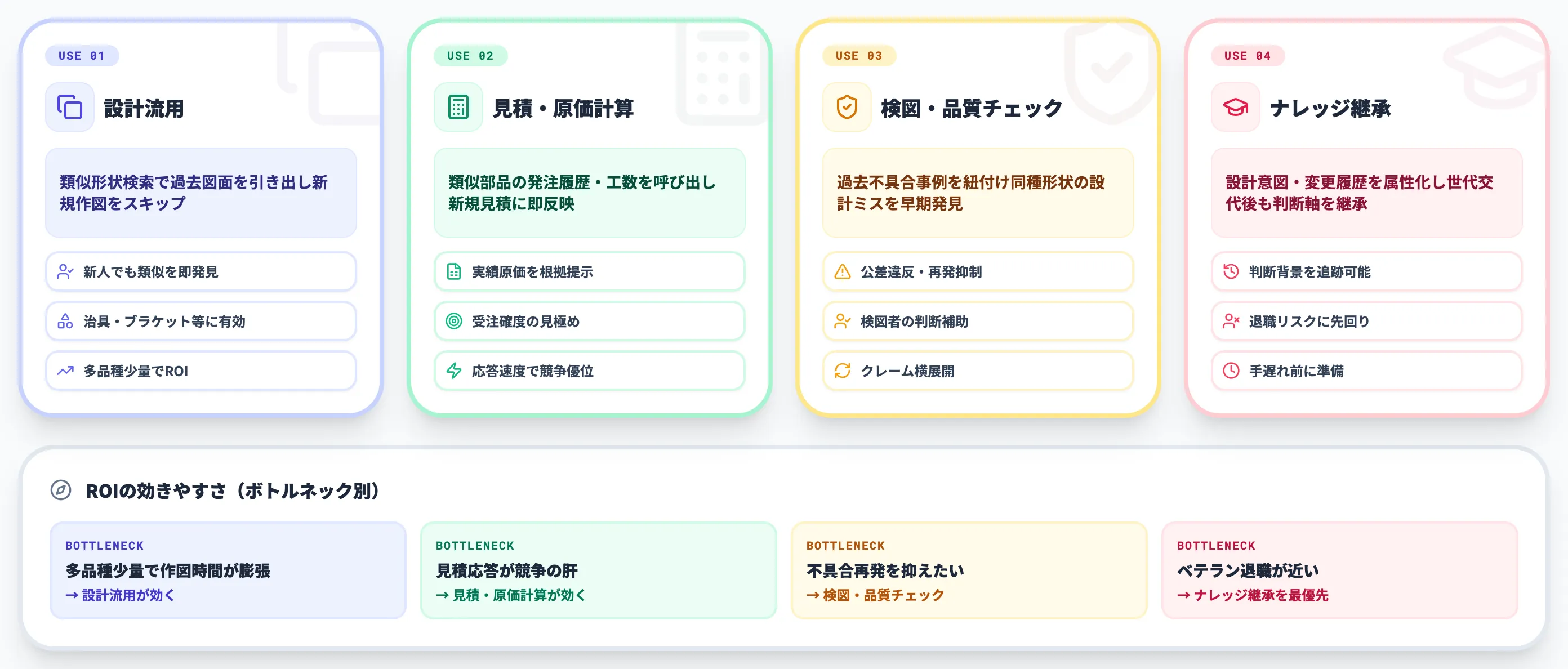

  過去図面の流用設計が日常業務にある／見積もり時に過去類似案件を参照する／新人OJTで設計意図を伝える資料として活用したい



• L4を目指すべき場合
  類似部品の発注最適化を狙う／不具合発生時に同一形状の派生品を全て特定したい／調達・購買ナレッジを全社で統合したい

支援現場の経験では、「スキャン代行に出して終わり」と最初から決めている企業ほど、3年後にもう一度OCR・SaaS導入を検討する二度手間が発生します。

最初からL3〜L4を視野に入れた解像度（推奨300dpi以上）・ファイル命名規約・属性スキーマで電子化を始めれば、後工程の選択肢が広がります。

---

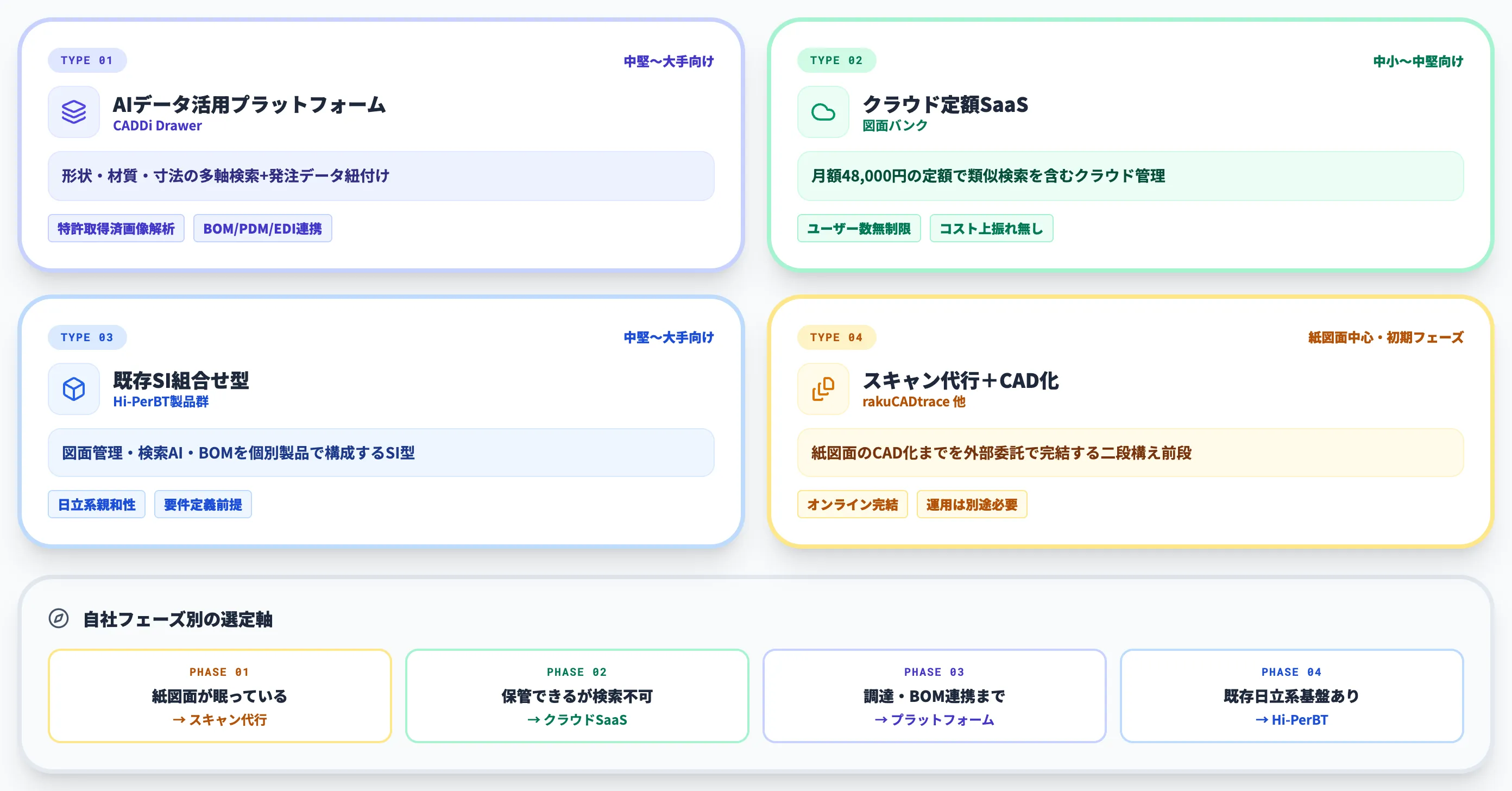

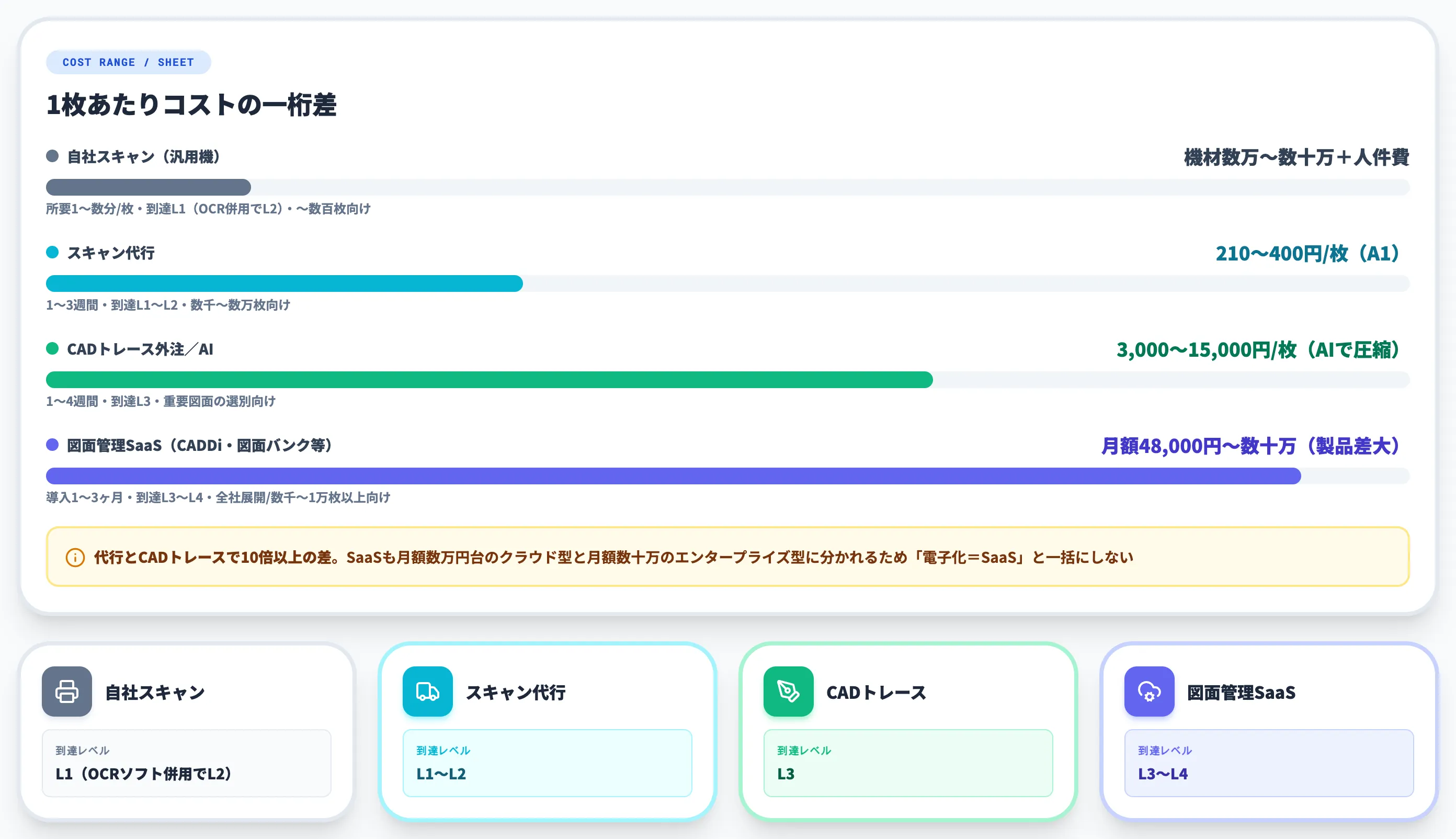

自社スキャン・代行・CADトレース・SaaSの使い分け

電子化の方法は大きく4つに分かれます。それぞれコストレンジ・所要時間・到達レベルが大きく違うため、自社の枚数規模・予算・ゴールから逆算して組み合わせるのが現実的です。

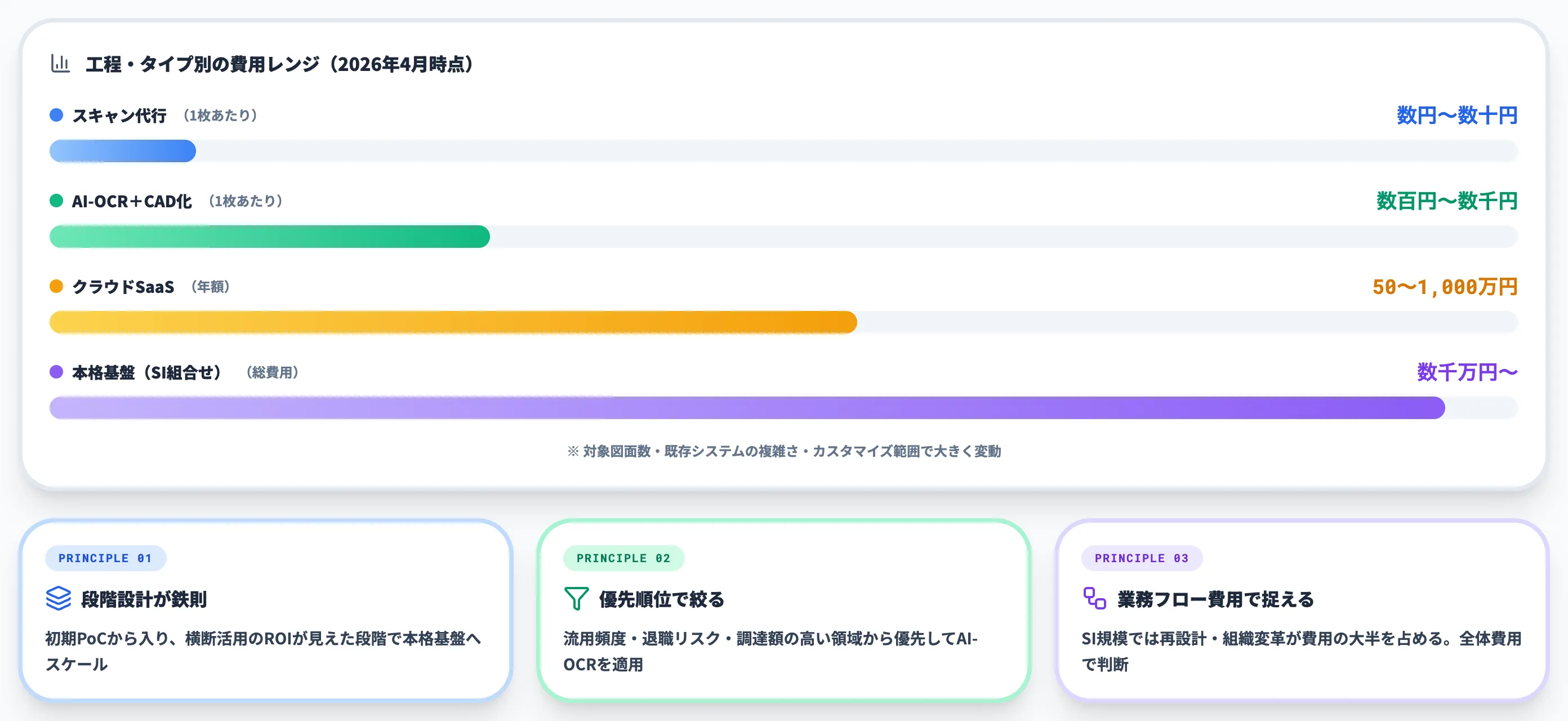

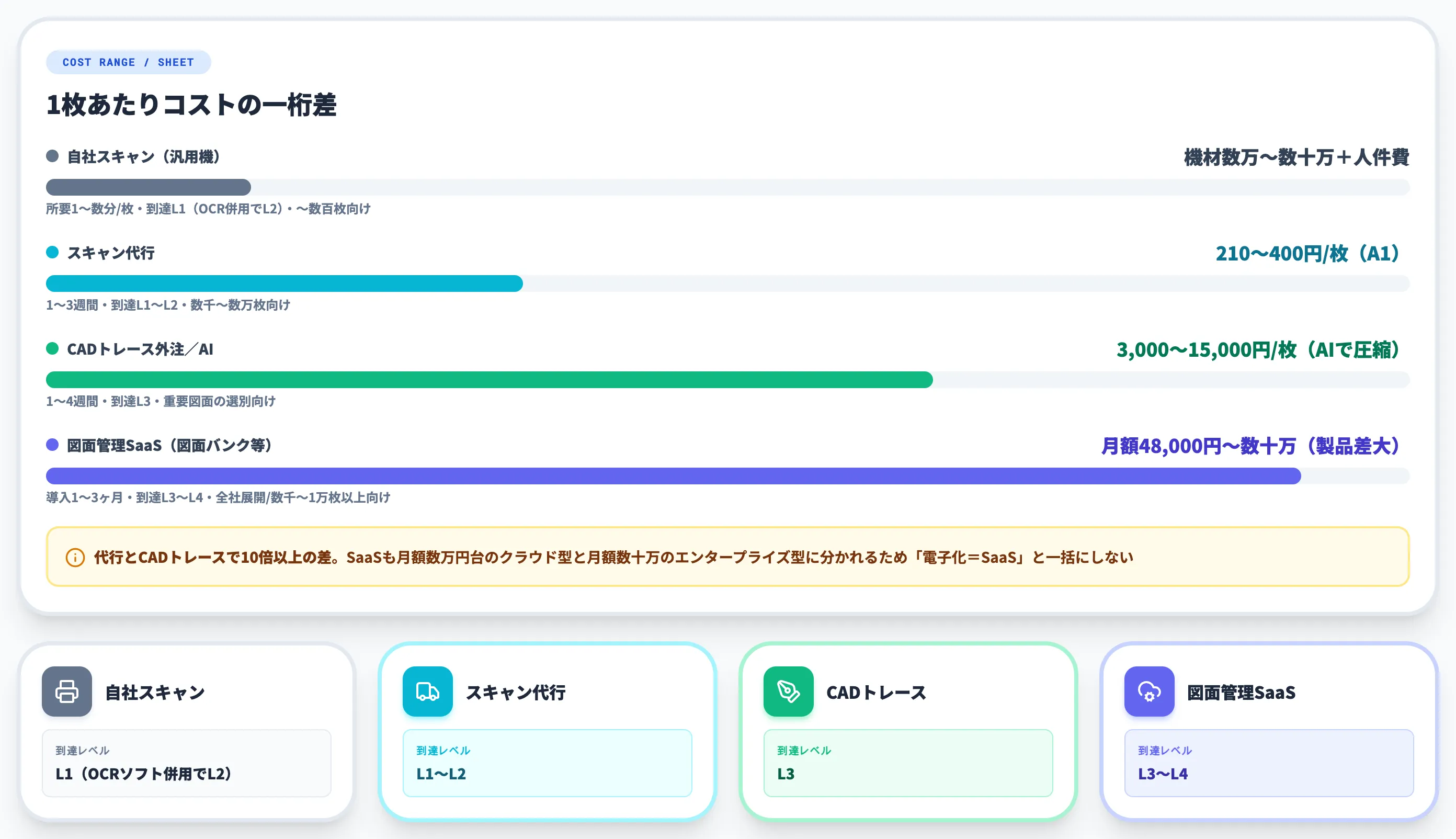

4つの方法とコストレンジ

以下の表で、代表的な4つの方法と特徴を整理しました。

方法	1枚あたりコスト目安	所要期間	到達レベル	適した枚数規模
自社スキャン（汎用機）	機材数万〜数十万円＋人件費	1枚1〜数分	L1（OCRソフト併用でL2）	〜数百枚
スキャン代行	210〜400円/枚（A1サイズ）	1〜3週間	L1〜L2	数千〜数万枚
CADトレース外注 / CADトレースAI	外注3,000〜15,000円/枚、AIで大幅圧縮	1〜4週間	L3	重要図面の選別
図面管理SaaS（CADDi Drawer・図面バンク・Hi-PerBT等）	製品により幅あり（図面バンクのように月額48,000円から公開しているクラウド型もあれば、エンタープライズ寄りは個別見積）	導入1〜3か月	L3〜L4	全社展開・数千〜1万枚以上

1枚あたりのコストはスキャン代行とCADトレースで10倍以上の差があります。

SaaSは製品によって幅があり、月額数万円台から公開しているクラウド型と、月額数十万円〜の個別見積になるエンタープライズ型に分かれるため、「電子化＝SaaS導入」と一括りで考えるとコストが過大に見えがちです。逆に「電子化＝代行スキャン」だけだと到達レベルが足りない、という判断ズレが起きやすい領域です。

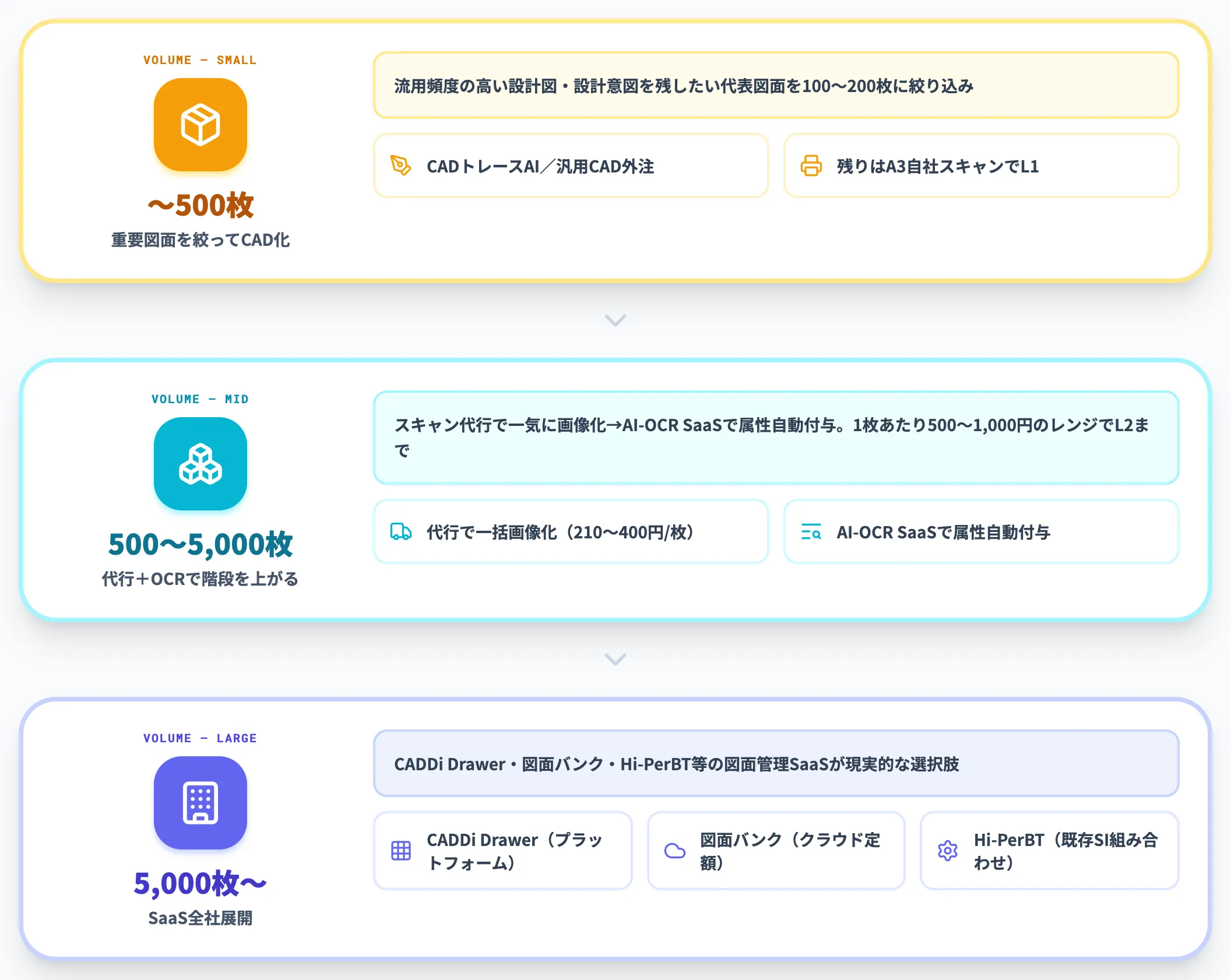

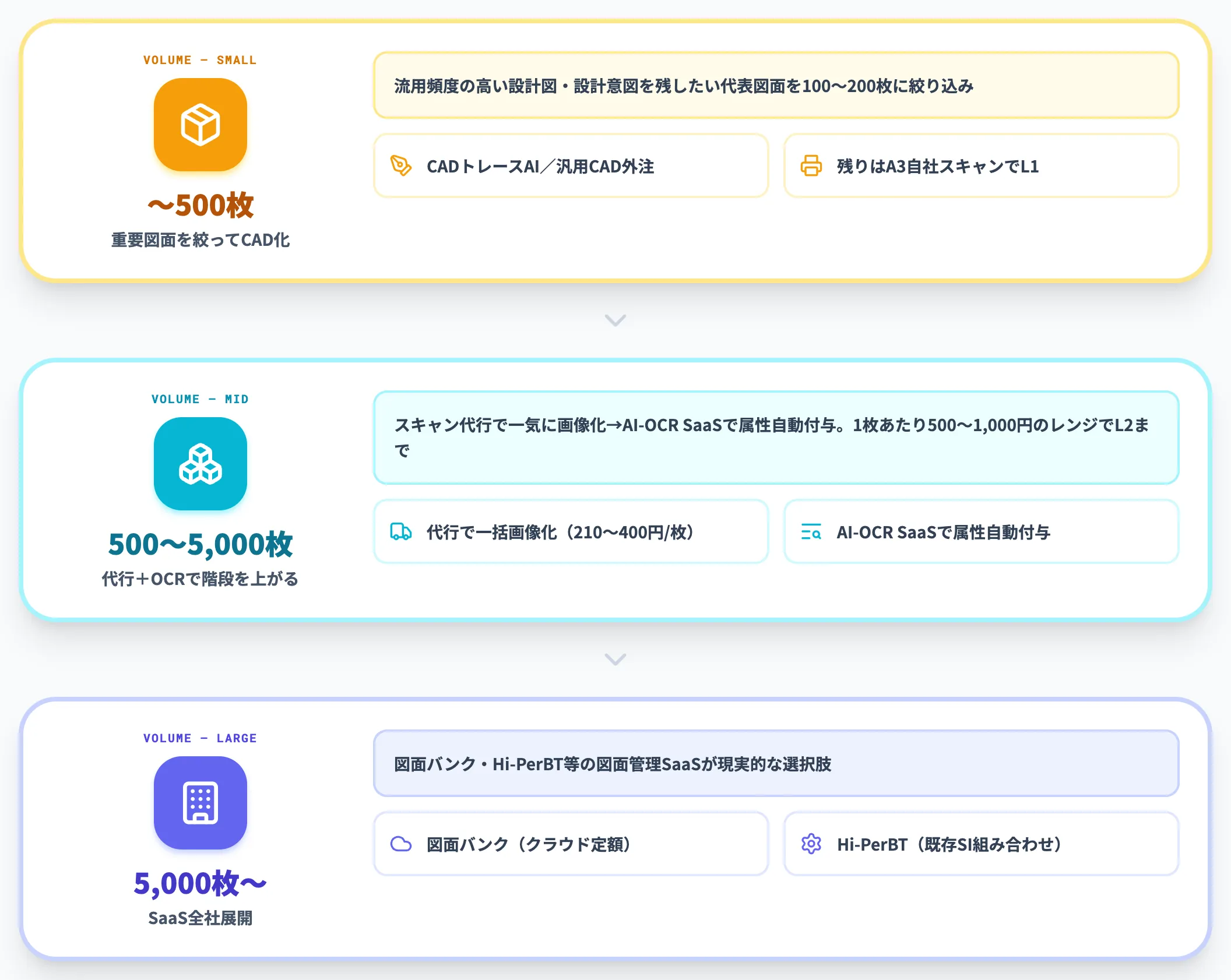

枚数規模・目的別の使い分け

支援現場で見えてきた、規模別の現実的な組み合わせは以下のとおりです。

〜500枚｜重要図面を絞ってCAD化

枚数が少ない場合は、まず社内で「流用頻度の高い設計図」「設計意図を残したい代表図面」を100〜200枚に絞り込み、NITACO社のCADトレースAI（建築業界向けに事前登録受付中）のような隣接領域の新興AIサービスや、汎用CAD再作成外注に流すのが速い。

残りはA3スキャナで自社スキャン→PDF保存でL1に留めれば、初期投資を抑えながら必要箇所だけL3に持ち上げられる。

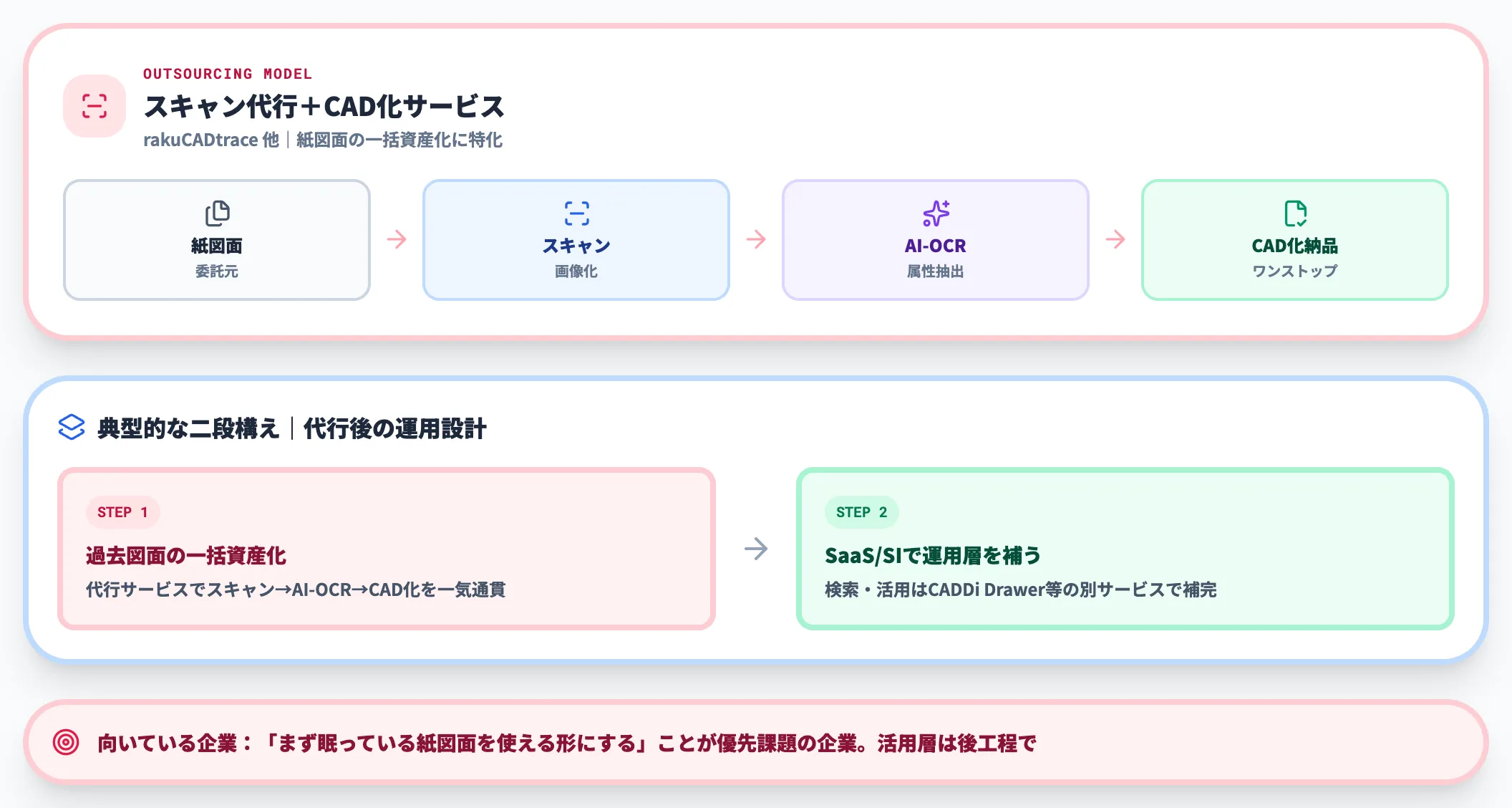

500〜5,000枚｜代行＋OCRで階段を上がる

中規模はスキャン代行で一気に画像化した後、AI-OCR SaaS（各社の図面AI-OCR・文書解析サービス。BREXAの解説記事が業界動向の整理として参考になる）で属性を自動付与する流れが現実的。

代行費用＋OCRで1枚あたり500〜1,000円のレンジに収まり、検索可能なL2まで届く。「代行でスキャンして終わり」ではなく、最初からOCR属性付与をセットで設計するのが投資効果のポイント。

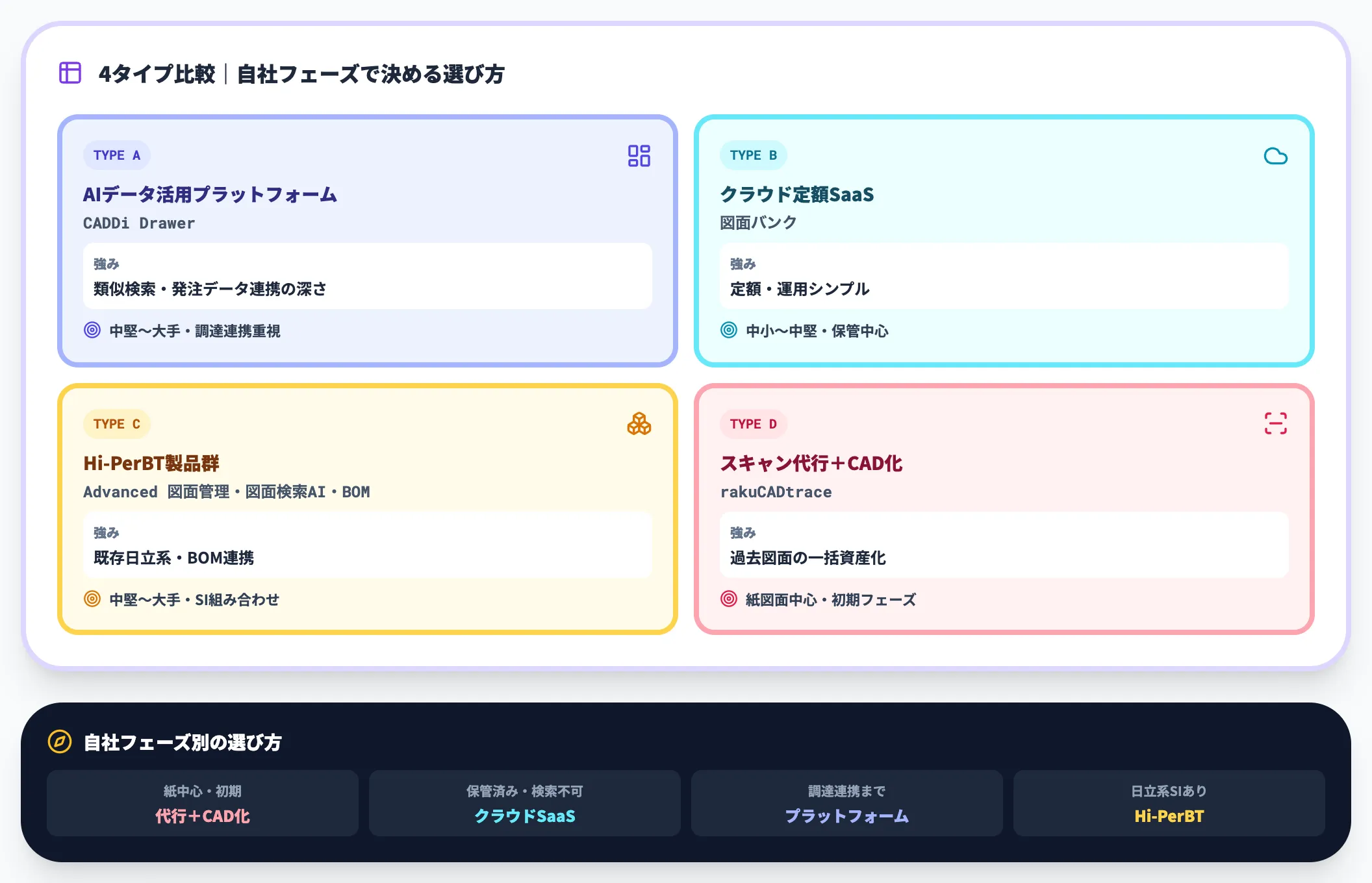

5,000枚〜｜SaaS全社展開

1万枚を超える図面庫を抱える製造業では、CADDi Drawer・図面バンク・Hi-PerBT図面管理などの図面管理SaaSの導入が現実的な選択肢になる。

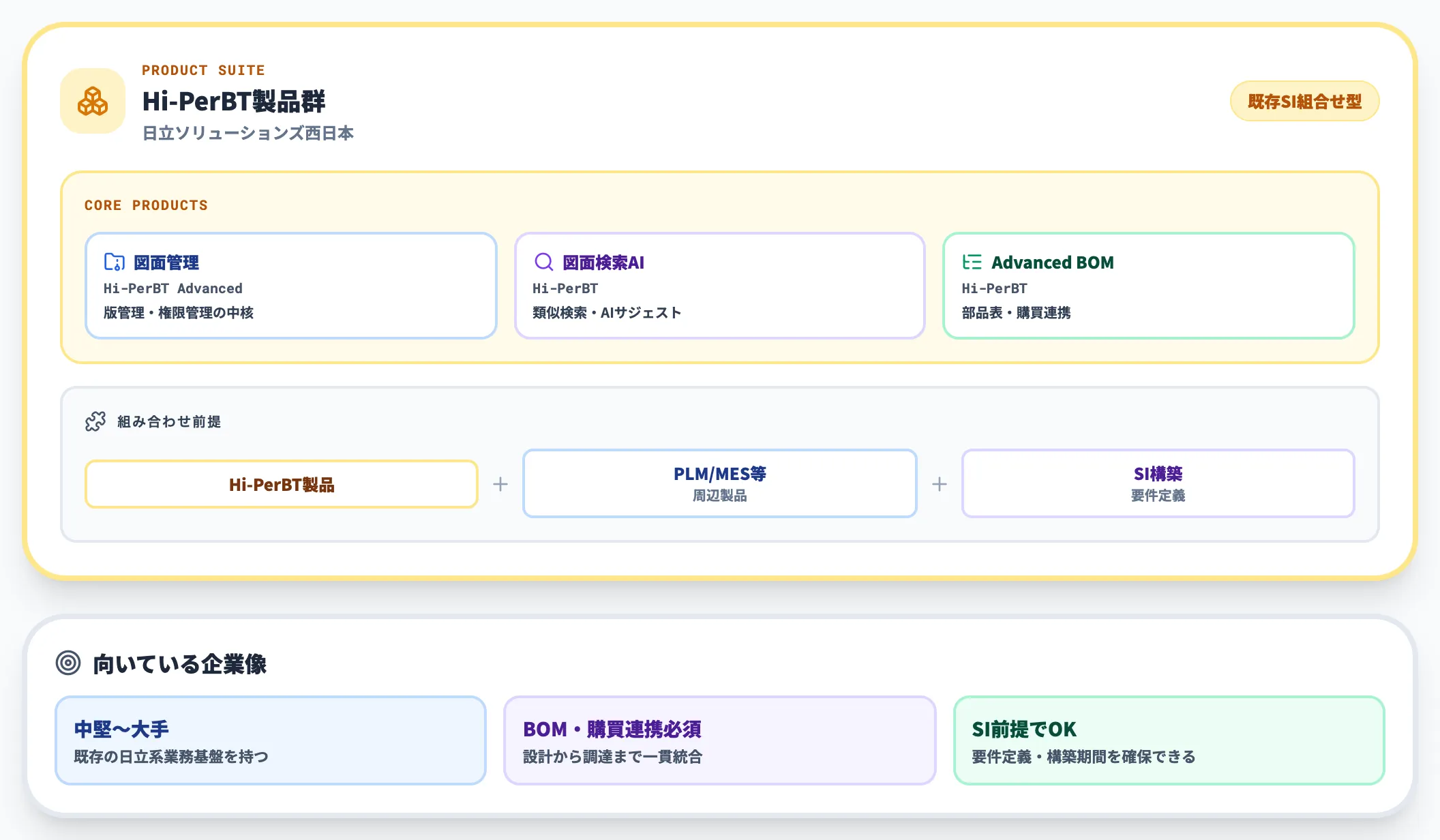

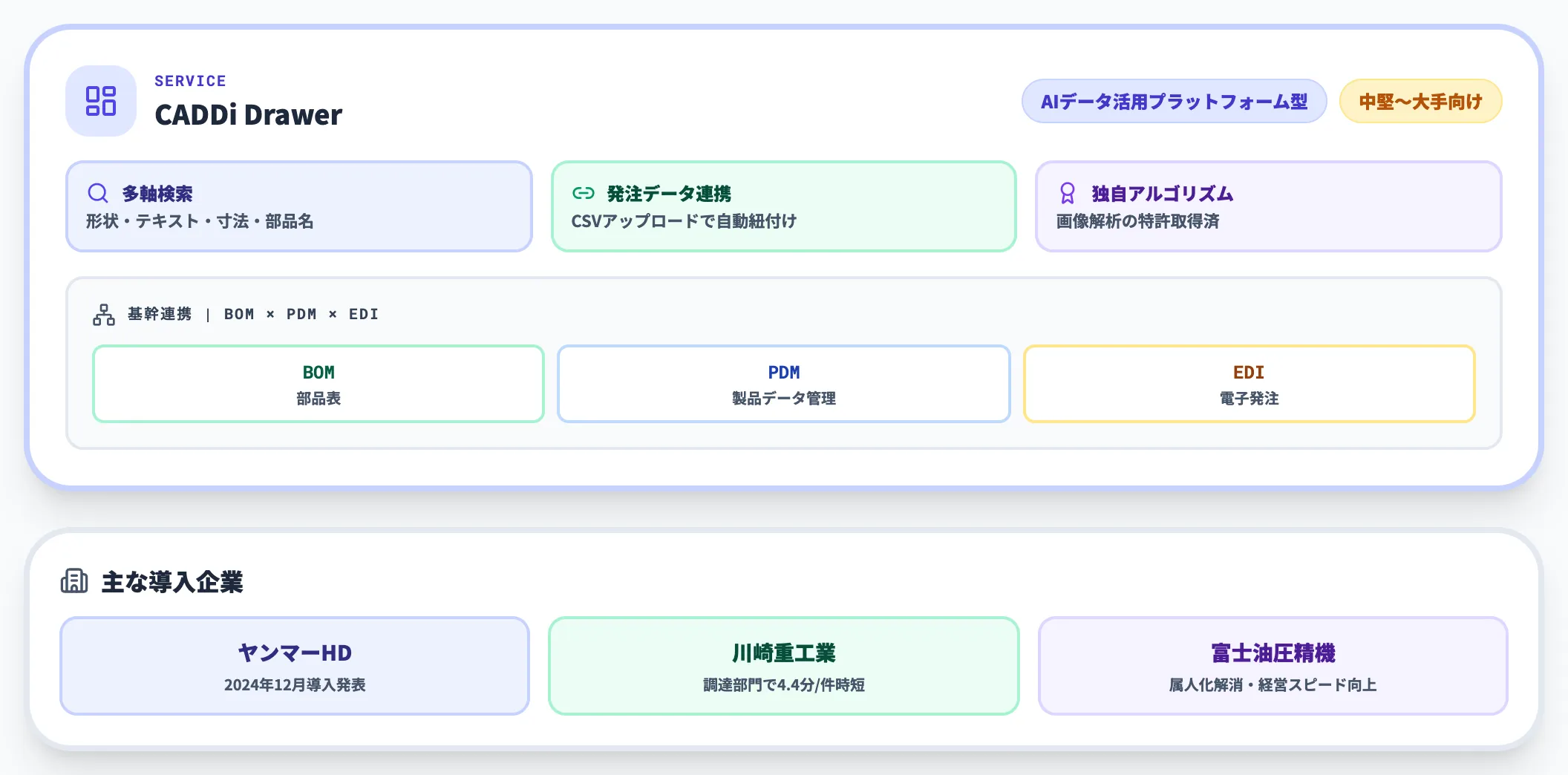

ただし製品ごとに守備範囲は異なる。CADDi Drawerは形状ベース類似検索に加えて購買データ・発注実績との紐付けまでカバーするデータプラットフォーム型、図面バンクはAI解析・類似検索・案件/顧客管理を中心に据えたクラウド型、Hi-PerBT図面管理は図面管理を基盤に検索AIや属性抽出機能を追加導入する構成、というように設計思想と射程が分かれる。

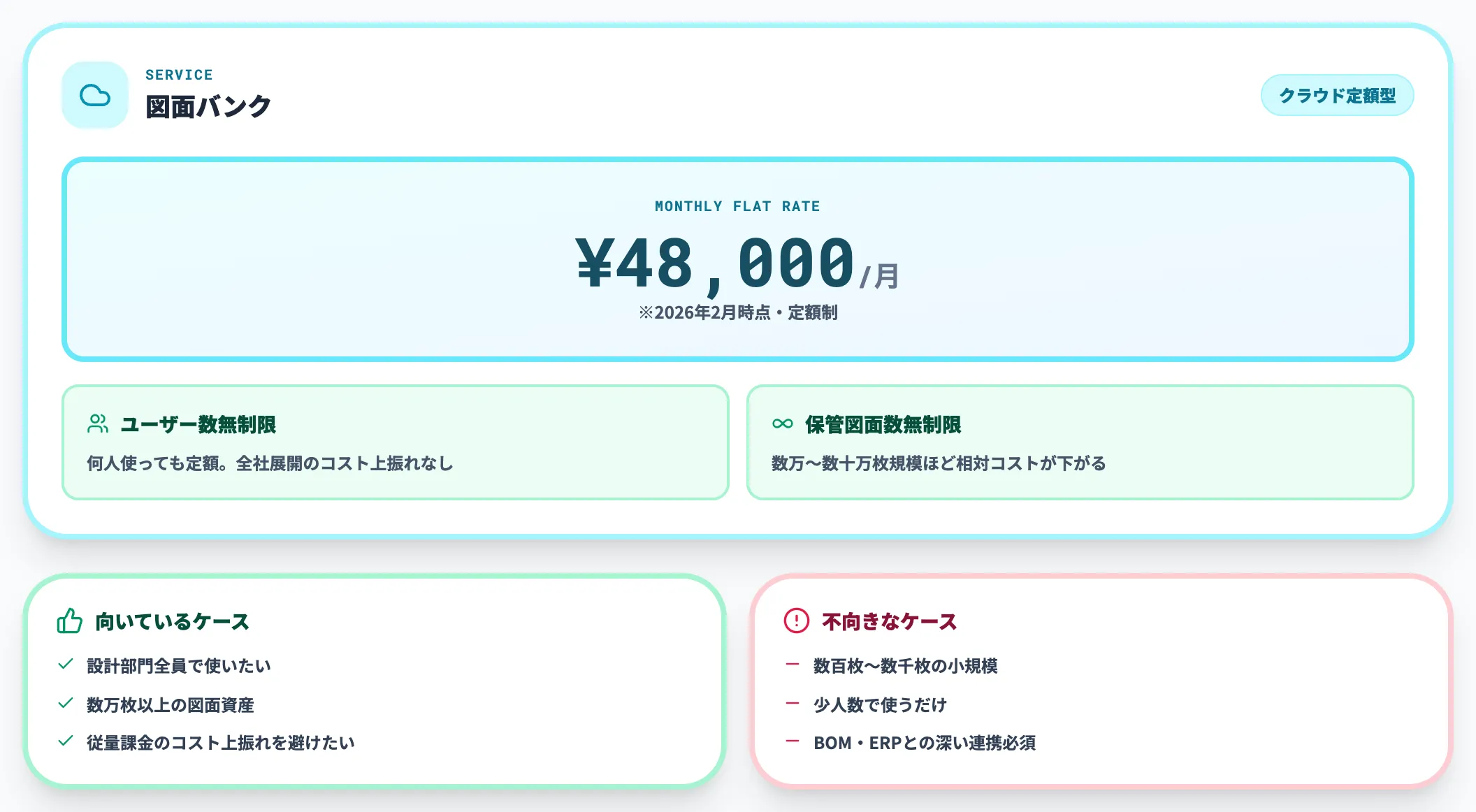

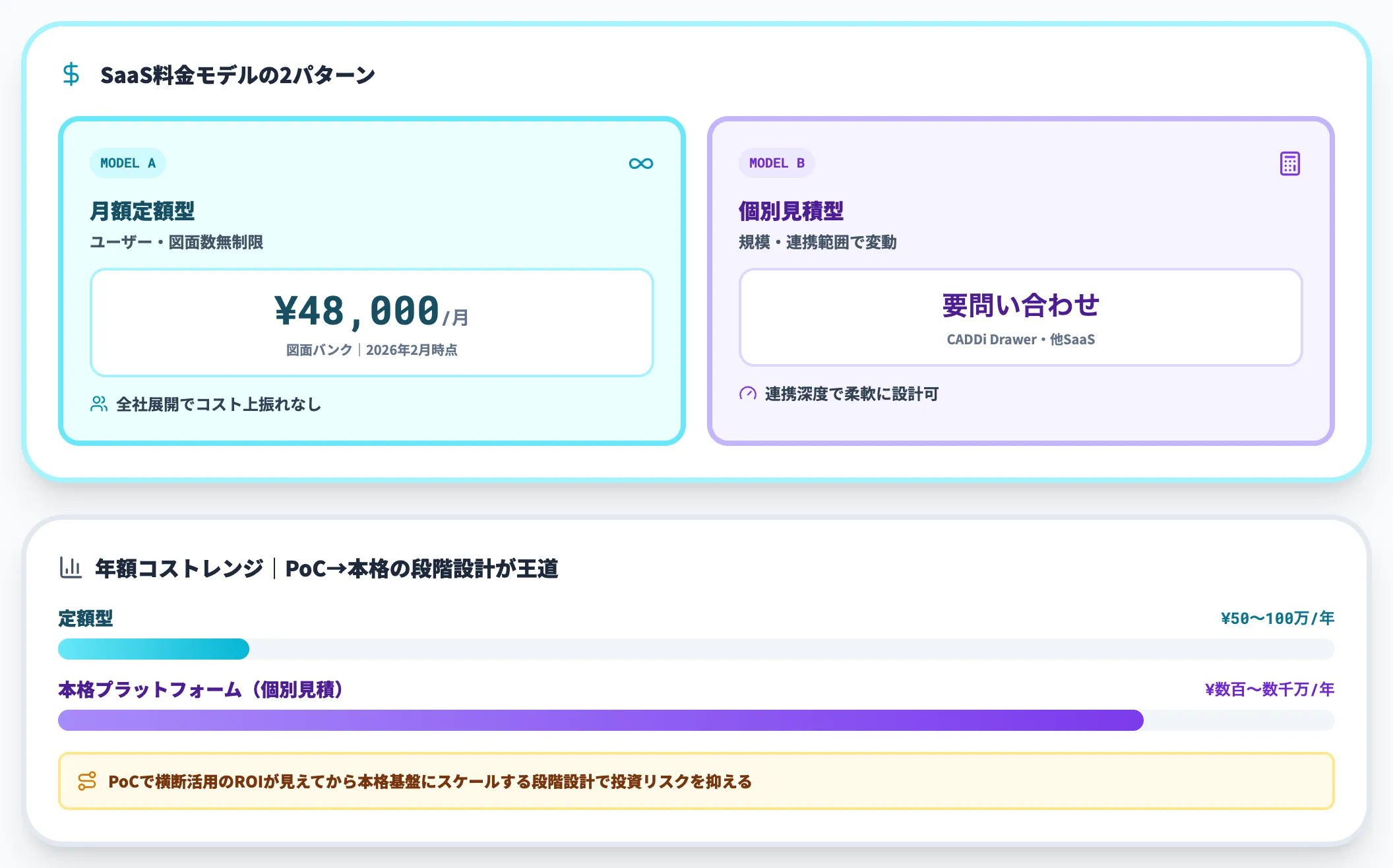

料金体系も製品により異なり、図面バンクは月額48,000円（税別）からの料金プランを公式に公開している一方、CADDi DrawerやHi-PerBTのようなエンタープライズ寄り製品は図面数とアカウント数に応じた個別見積になることが多い。

SaaS選定では「形状検索の精度」「PLM・ERPとの連携実績」「ユーザー数とロール権限の柔軟性」が比較軸になります。汎用名（Lite/Pro/Enterprise）はベンダーごとに意味が違うため、プラン名ではなく「実現したい業務」を起点に見積依頼するのが事故を避けるコツです。

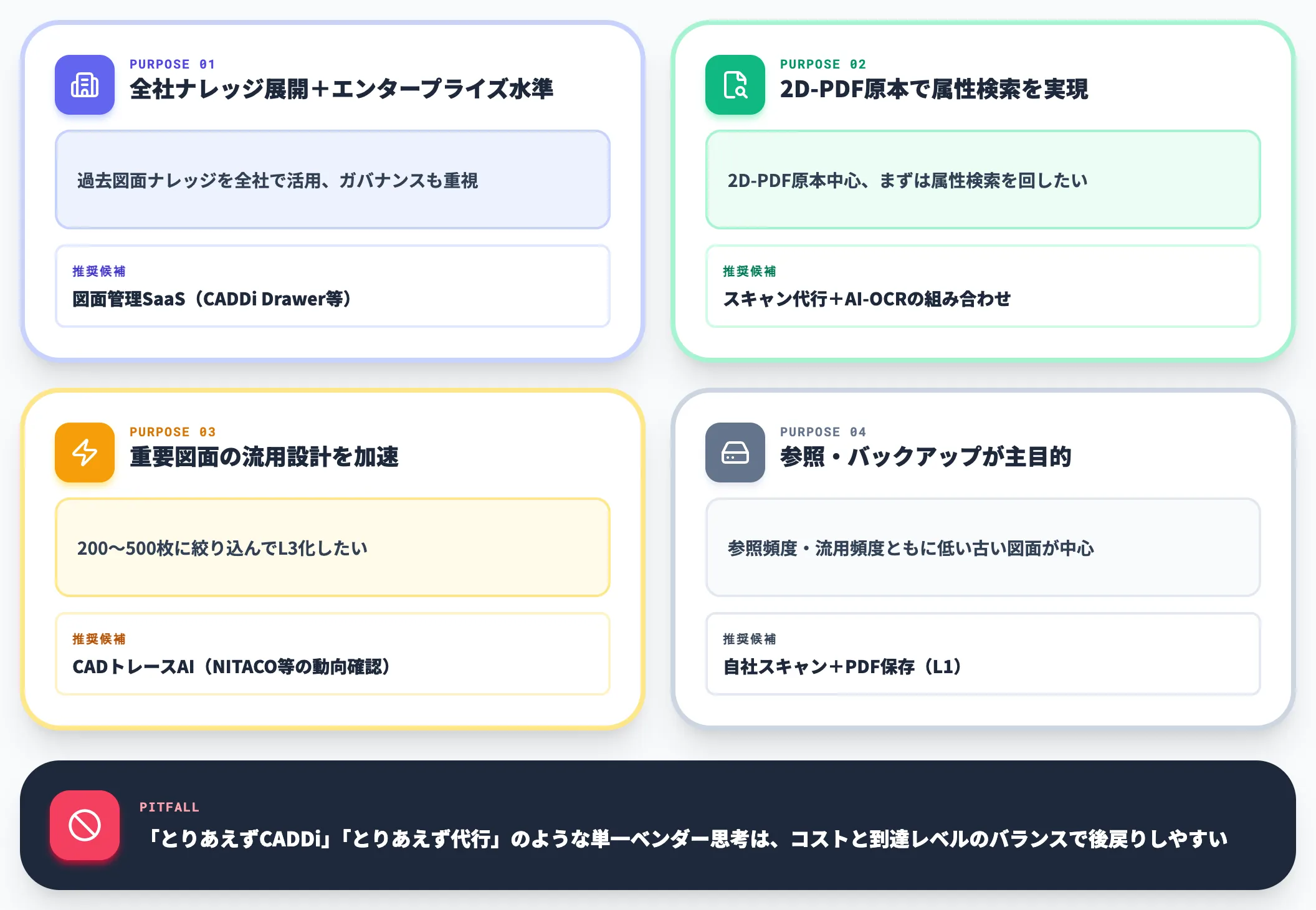

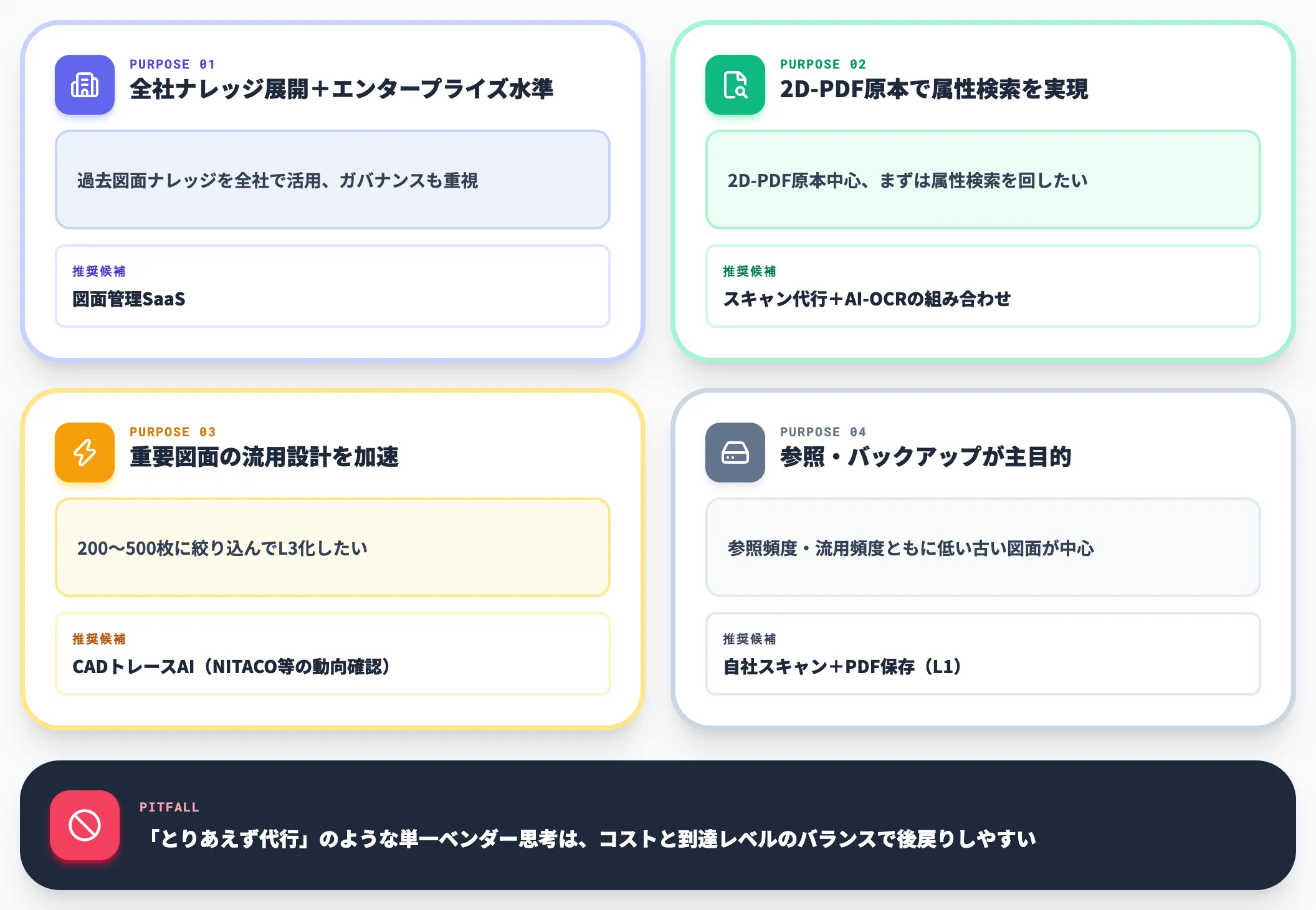

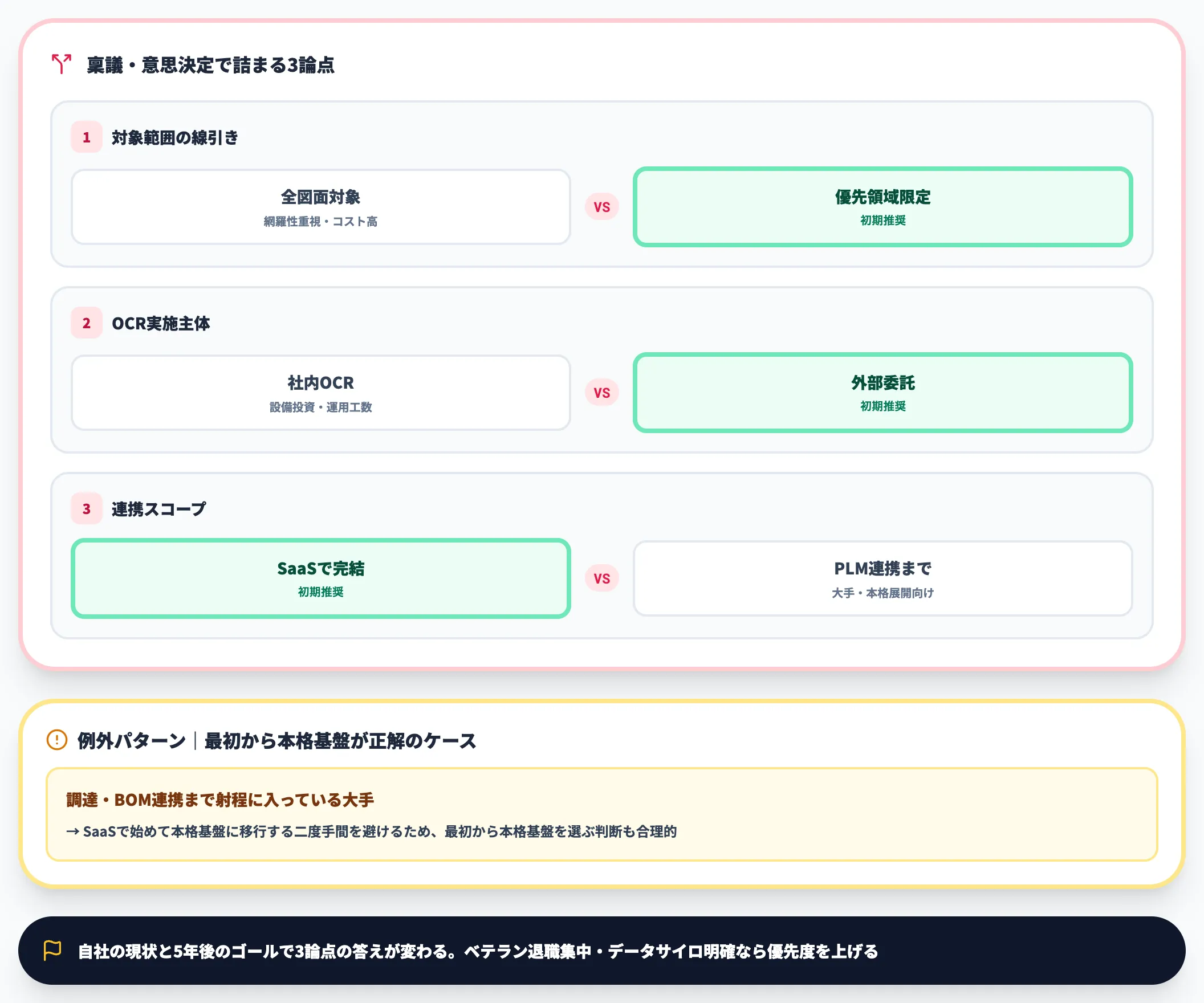

推奨は「第一候補を1社に絞らない」

製造業の図面電子化では、4つの方法すべてが第一候補になり得ます。AI総合研究所の支援現場では、「とりあえずCADDi」「とりあえず代行」のような単一ベンダー思考でPoCに入った企業ほど、コストと到達レベルのバランスで後戻りすることが多くなっています。

• 過去図面のナレッジ全社展開とエンタープライズ水準のガバナンスを重視するなら、CADDi Drawerのような図面管理SaaSが候補に挙がる
• 2D-PDF原本中心で、まず属性検索を実現したいなら、スキャン代行＋AI-OCRの組み合わせから始めるのが現実的
• 重要図面の流用設計を加速したいなら、CADトレースAIで200〜500枚に絞ってL3化する選択が有効
• 参照・バックアップ目的が主であれば、自社スキャン＋PDF保存で足りるケースが多い（原本廃棄や法定保存は文書種別ごとに根拠法と保存要件を別途確認）

枚数規模と目的を1枚に書き出してから候補を絞ると、相談先のベンダーから出てくる提案を比較しやすくなります。

---

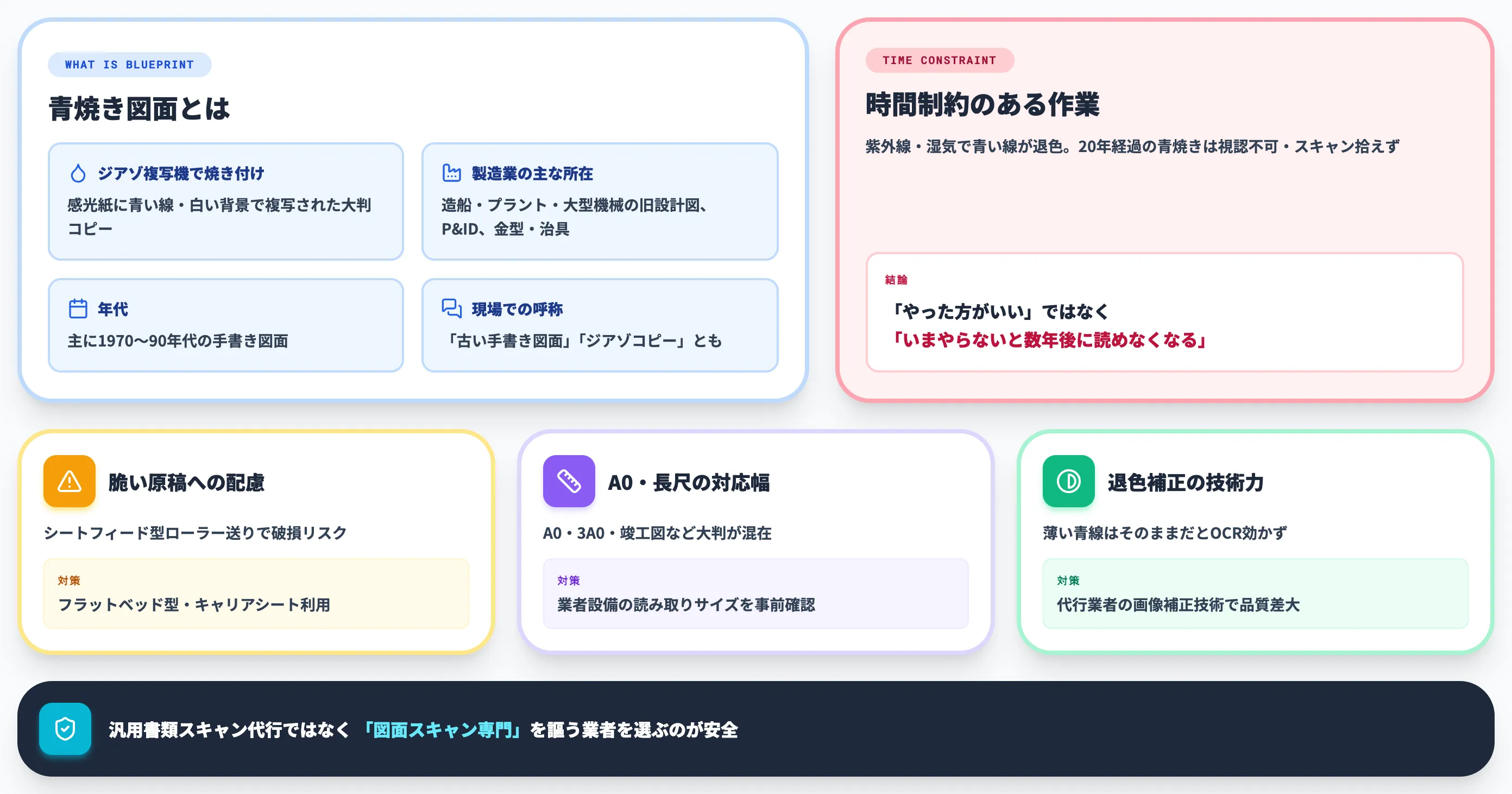

青焼き図面を電子化するときに気をつけたいこと

製造業の現場には、1970〜90年代に作成された青焼き図面が今も保管されている職場が多くあります。

ジアゾ感光紙で複写された青焼きは、汎用代行と同じ手順では対応できない論点があるため、別ルートで設計する必要があります。

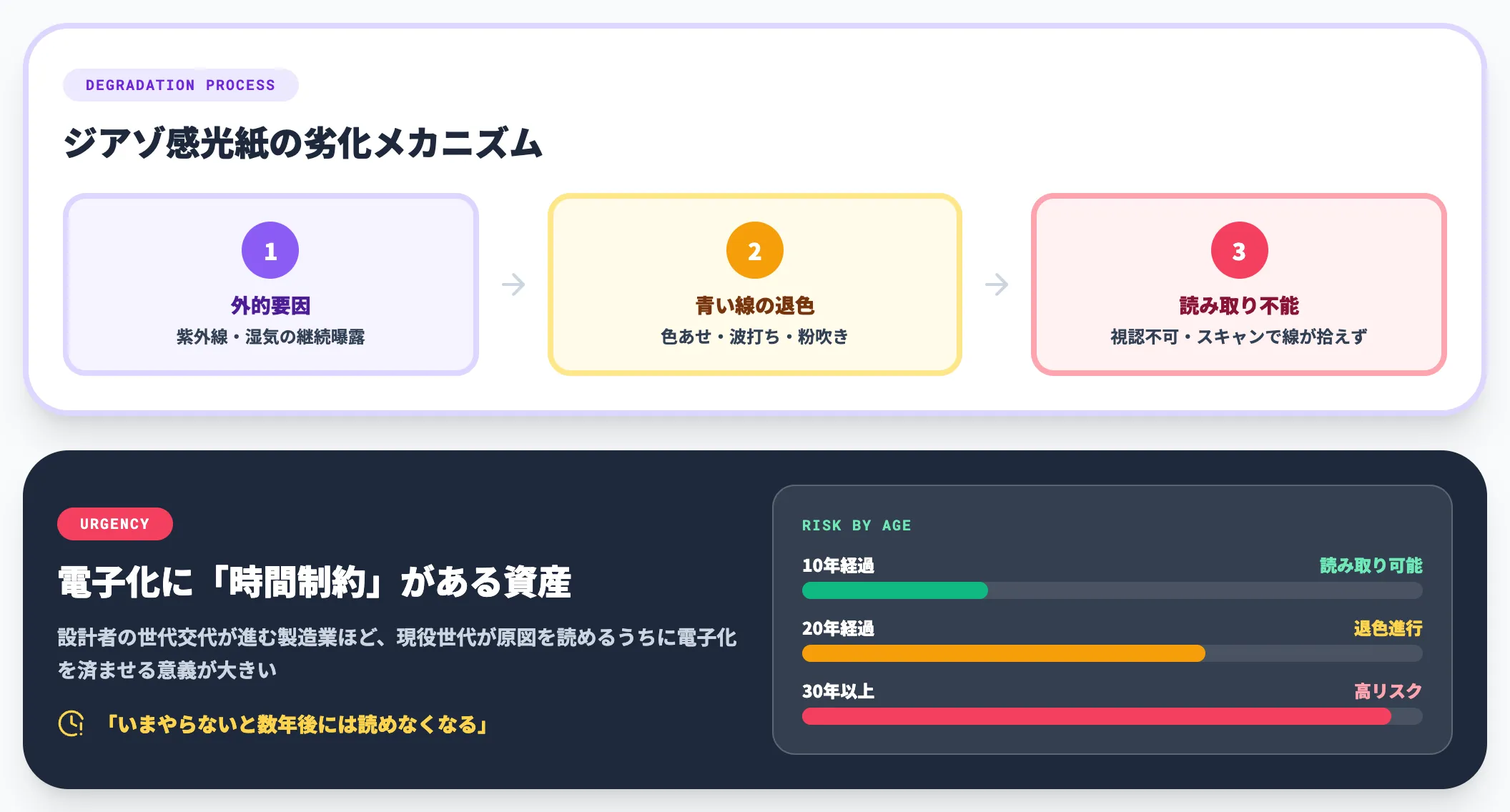

青焼き図面の劣化メカニズムと急がれる理由

青焼き図面はジアゾ複写機（青焼機）で感光紙に焼き付けたコピーで、青い線・白い背景が特徴です。製造業の現場では、造船・プラント・大型機械メーカーの旧設計図、工場の設備配置図やP&ID（配管計装図）、1970〜90年代の金型・治具の手書き図面、保全部門の機械分解図など、大判で複製が必要だった過去資産に多く残っています。

「青焼き」という呼び方自体は建築・土木でより現役の言葉ですが、製造業の保全部門・旧設計部門が抱える「青い線で薄くなった大判の古い図面」も同じジアゾ複写紙です。現役の業務語彙では「古い手書き図面」「ジアゾコピー」と呼ばれることも多く、見た目で識別できれば呼び方は問いません。

問題は感光紙特有の劣化です。紫外線・湿気の影響を受けて青い線が退色し、保管環境が悪いと色あせ・波打ち・粉吹きが発生します。20年以上経過した青焼きは、視認できない・スキャンしても線が拾えない状態になっている可能性が高くなります。

つまり青焼き電子化は「やった方がいい」ではなく、「いまやらないと数年後に原本そのものが読めなくなる」という時間制約のある作業です。設計者の世代交代が進む製造業ほど、現役の設計者・保全担当が原図を読めるうちに電子化を済ませ、若手や他部門でも参照できる状態に変換する意義が大きくなります。

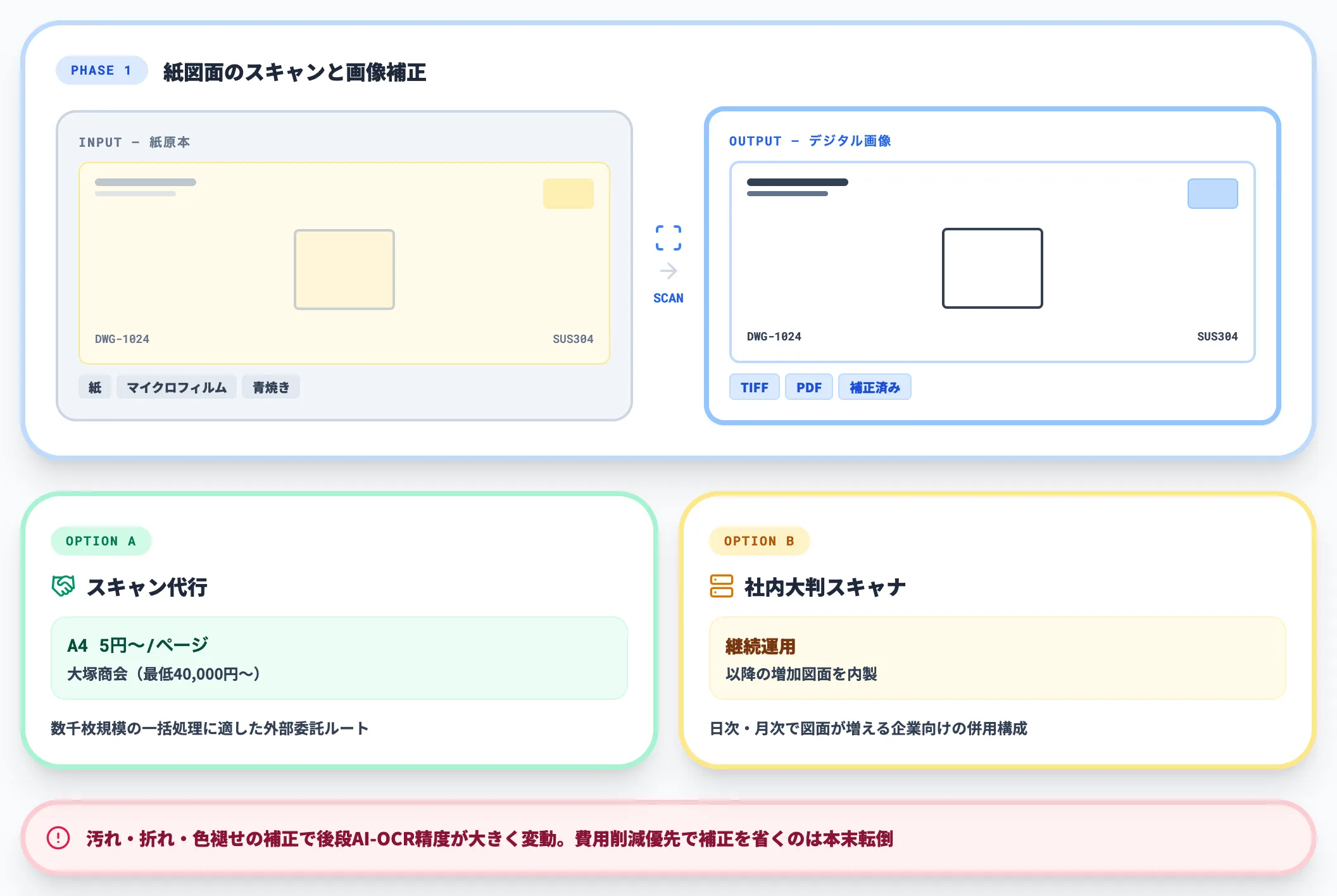

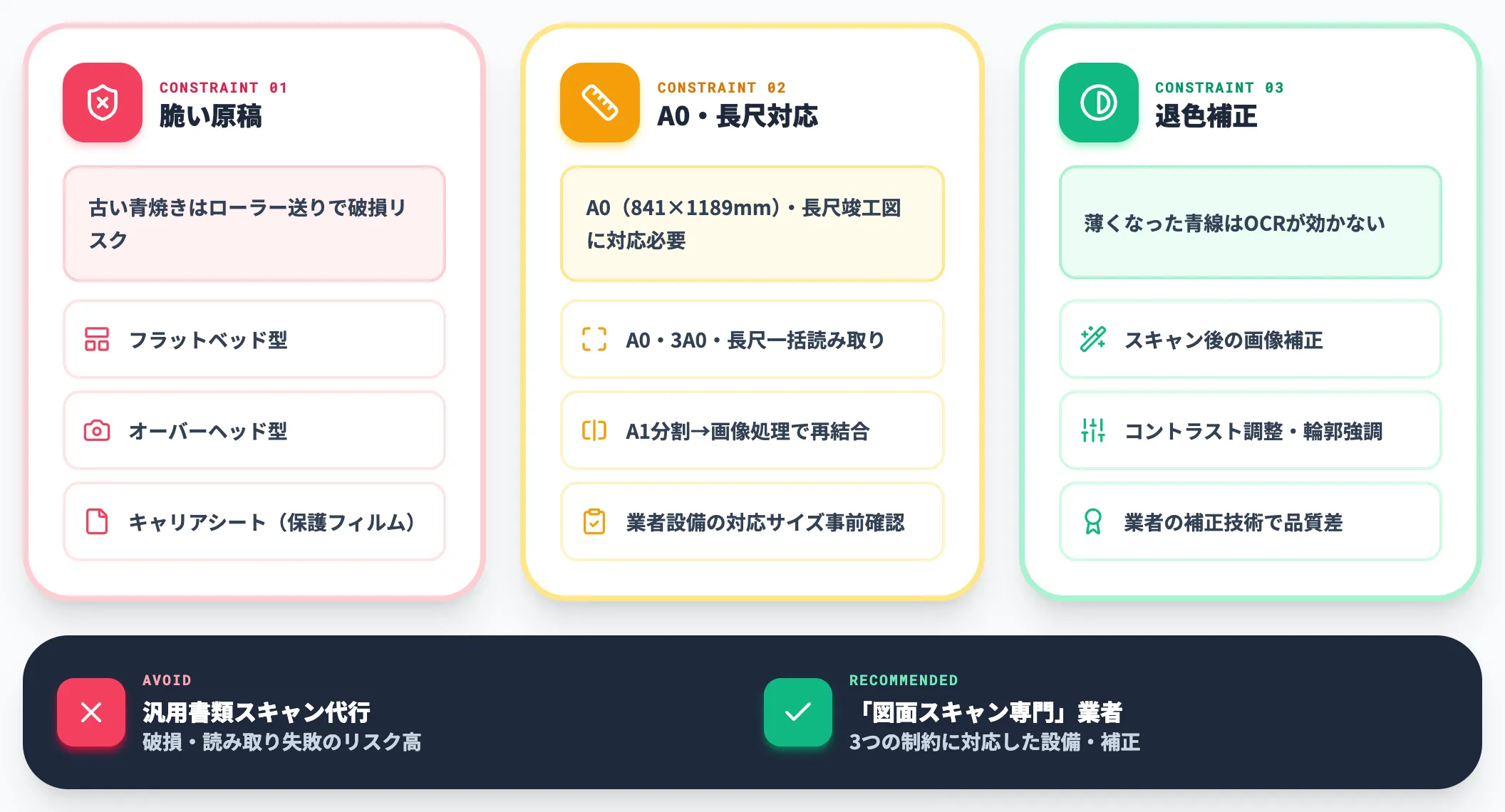

専用スキャナとキャリアシートの必要性

青焼きスキャンには、汎用のA1複合機では対応できない技術的な制約があります。

• 脆い原稿はシートフィード型では破ける
  古い青焼きはローラー送りで破損するリスクがあるため、フラットベッド型・オーバーヘッド型など原稿に負荷の少ない方式を検討する。劣化が強い原稿にはキャリアシート（保護フィルム）の利用も選択肢に入る。



• A0・長尺の対応範囲は業者ごとに差がある
  青焼き図面はA0（841×1189mm）や長尺の竣工図も多い。業者設備によってA0・3A0・長尺まで一回で読み取れる場合と、A1単位で分割→画像処理で再結合する場合に分かれるため、見積もり前に対応サイズを確認する。



• 退色補正・コントラスト調整
  青い線が薄くなった図面は、スキャン後に画像補正で輪郭を強調しないとOCRが効かない。代行業者の補正技術によって出力品質が大きく変わる。

これらの理由から、青焼き電子化は「図面スキャン専門」を謳う業者を選ぶのが安全です。汎用の書類スキャン代行（オフィス書類向け）に青焼き図面を送ると、破損・読み取り失敗のリスクが高まります。

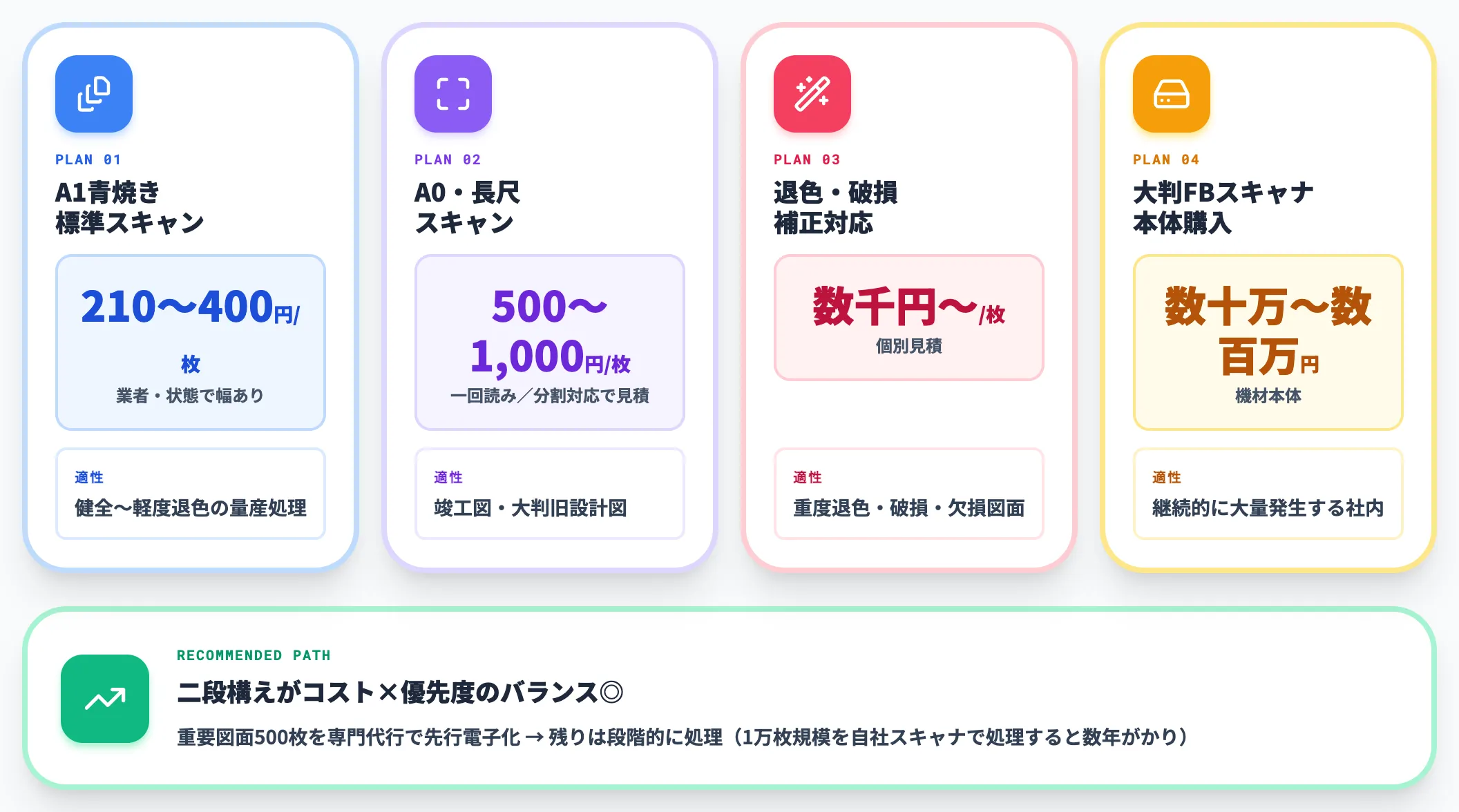

青焼き電子化の費用相場

青焼き図面のスキャン代行は、サイズ・状態・劣化度によって幅があります。

項目	相場
A1青焼き標準スキャン	1枚210〜400円（業者・状態により幅あり）
A0・長尺スキャン	1枚500〜1,000円程度（一回読み取り／分割対応で要見積）
退色・破損補正（個別対応）	1枚数千円〜（個別見積）
大判フラットベッドスキャナ本体	数十万〜数百万円

1万枚規模の青焼きを自社スキャナで処理しようとすると、機材コスト＋人件費で数年がかりになるため、専門代行に出す方が結果的に安く済むケースが多くなります。

実務的には「重要図面500枚を専門代行で先行電子化→残りは段階的に処理」という二段構えが、コストと優先度のバランスを取りやすい進め方です。

---

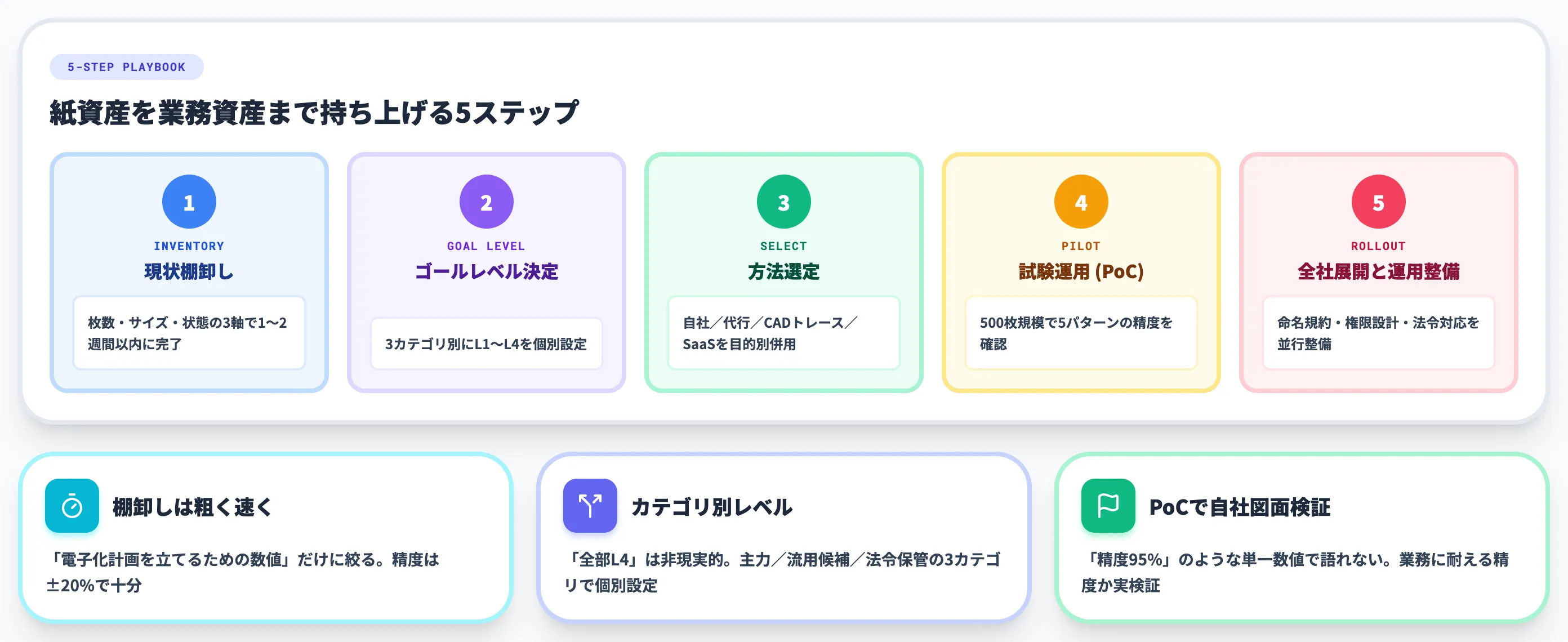

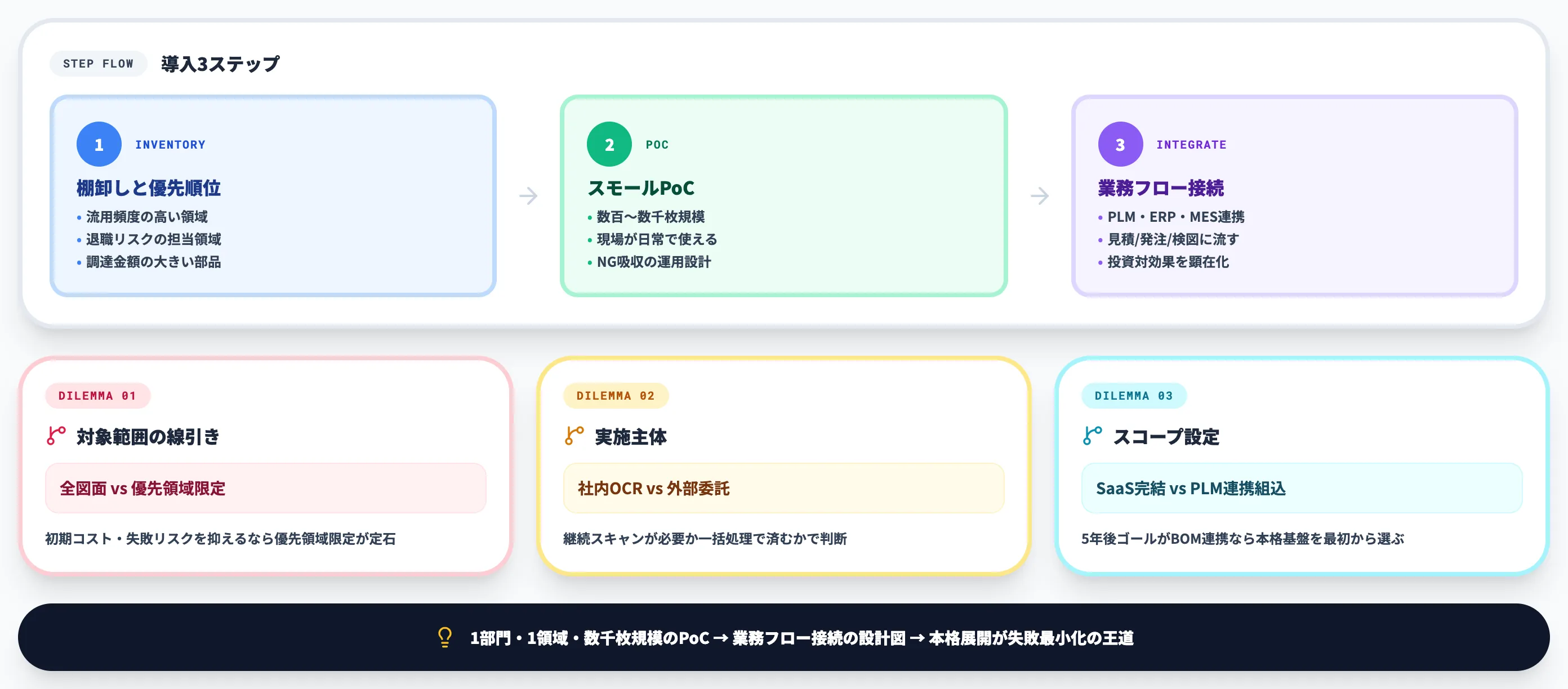

5ステップで進める実務手順

ここまでの整理を踏まえ、紙資産を業務資産まで持ち上げる実務フローを5ステップに分解します。各ステップで何を決めるか・どこで詰まりやすいかを順に説明します。

Step 1｜現状棚卸し（枚数・サイズ・状態）

まず社内に存在する図面を「枚数・サイズ・状態」の3軸で棚卸しします。

• 枚数の概算: 棚・キャビネット単位で全社合計を見積もる（精度は±20%で十分）
• サイズ構成比: A4/A3/A2/A1/A0/長尺の比率。青焼きはA1以上が中心になることが多い
• 状態区分: 健全 / 退色 / 破損・欠損の3区分でカウント

棚卸しは1〜2週間で完了するのが理想です。詳細台帳を作ろうとすると数か月かかるため、「電子化計画を立てるための数値」だけに絞って終わらせます。

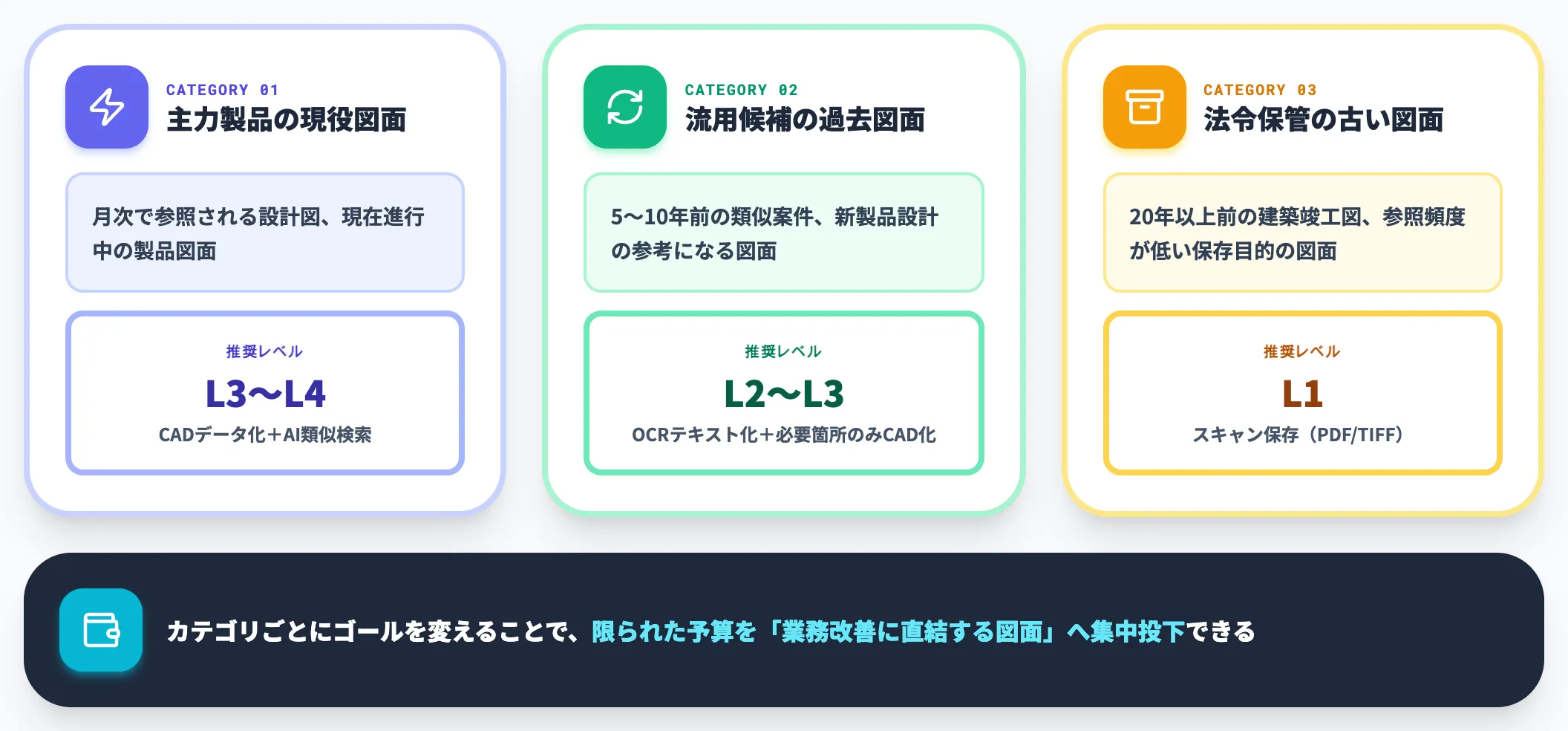

Step 2｜ゴールレベルの決定（L1〜L4）

棚卸し結果と業務上のニーズを照らし合わせ、前述の4レベルからゴールを決めます。

ここで「全部L4を目指す」と決めるのは現実的ではないため、図面を3つのカテゴリに分けて個別にレベル設定するのが実務的です。

カテゴリ	例	推奨レベル
主力製品の現役図面	月次で参照される設計図	L3〜L4
流用候補の過去図面	5〜10年前の類似案件	L2〜L3
法令保管の古い図面	20年以上前の建築竣工図	L1

カテゴリごとにゴールを変えることで、限られた予算を「業務改善に直結する図面」へ集中投下できます。

Step 3｜方法選定（自社／代行／CADトレース／SaaS）

ゴールレベルとカテゴリ別の枚数から、前述の4つの方法を組み合わせて選定します。

選定の鉄則は「最初から1社単独に絞らないこと」です。たとえば「現役図面はCADDi Drawer、過去図面はスキャン代行＋AI-OCR、青焼きは専門代行、重要図面のCAD化はCADトレースAI」のように、目的別に4つを併用する設計が現実的です。

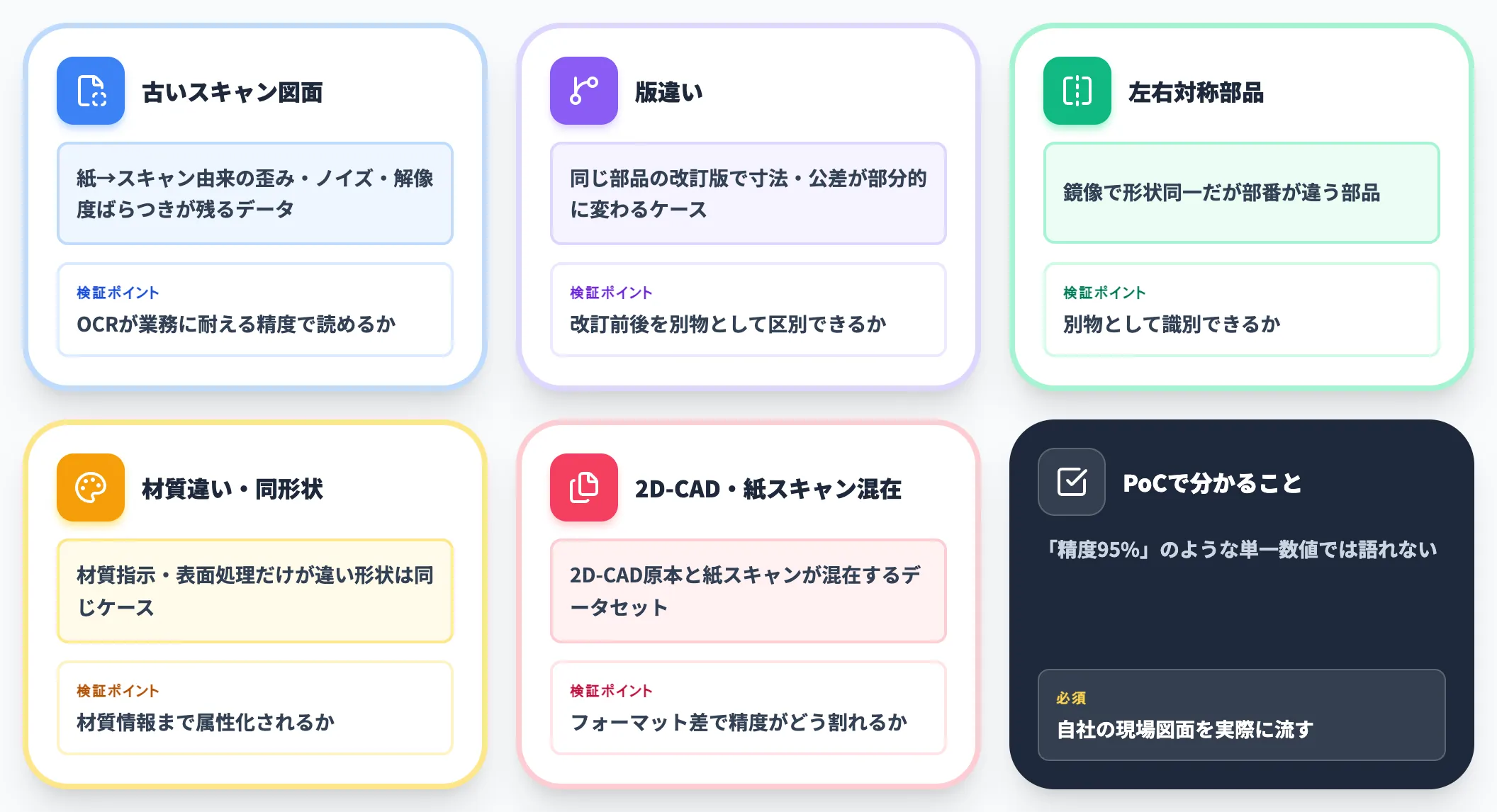

Step 4｜試験運用（500枚程度のPoC）

いきなり全社展開せず、まず500枚程度でPoC（試験運用）を回します。PoCで検証すべきは以下の5パターンです。

• 古いスキャン図面: 紙→スキャン由来の歪み・ノイズ・解像度ばらつきで読めるか
• 版違い: 同じ部品の改訂版で寸法・公差が部分的に変わるケースを区別できるか
• 左右対称部品: 鏡像で形状同一だが部番が違う部品を別物として扱えるか
• 材質違いで形状が同じ部品: 材質指示・表面処理だけが違うケースを区別できるか
• 2D-CAD原本と紙スキャンの混在: フォーマット差で精度がどう割れるか

これらは「精度95%」のような単一数値で語れない領域です。PoCで自社の現場図面を実際に流し、業務に耐える精度かを確かめてから本格展開します。

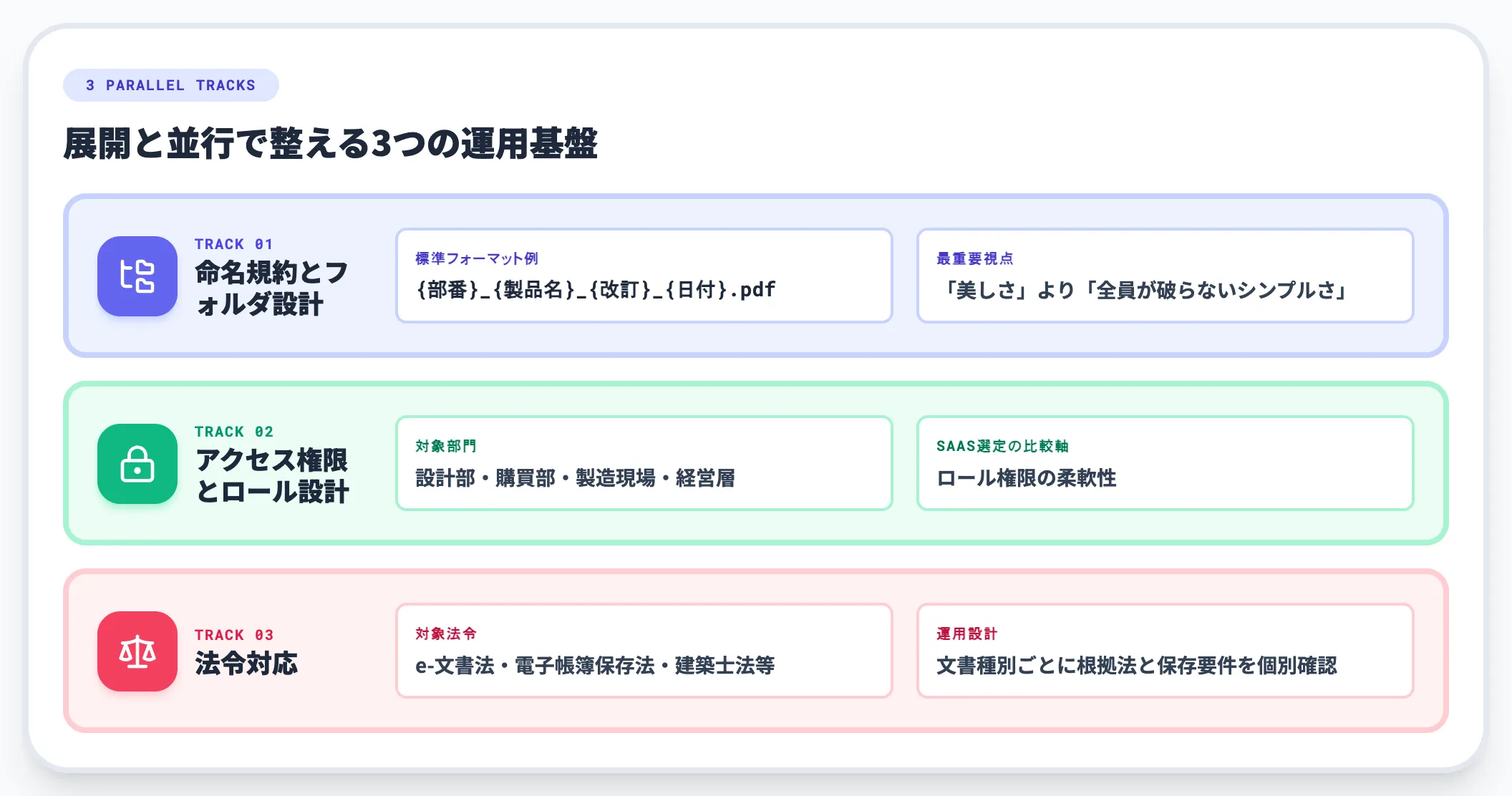

Step 5｜全社展開と運用ルール整備

PoCで方法と精度が固まったら、全社展開へ進みます。展開時に並行で整えるべきものは3つです。

命名規約とフォルダ設計

電子化が止まる最大の原因は属人的なファイル名運用です。「部番_製品名_改訂番号_日付.pdf」のような統一規約を最初に決め、全部署で徹底します。属人ルールが残ったままだと、3年後に「結局検索できない」状態に戻ります。

アクセス権限とロール設計

設計部門・購買部門・製造現場・経営層で参照範囲が違います。SaaSを使う場合はロール権限の柔軟性が比較軸になるため、初期設計で「誰がどの図面を見られるか」を明文化します。

法令対応（e-文書法・電子帳簿保存法）

e-文書法は2005年施行の法律で、個別法令で紙保存が義務付けられている書面を電磁的記録に置き換えられる枠組みを定めたものです。製造業の図面のうち、建築士法に基づく設計図書のような法定保存対象は個別法令の要件を満たす必要がある一方、技術文書としての一般図面はそもそもe-文書法の直接対象に含まれないケースもあります。

電子帳簿保存法は国税関連帳簿書類・電子取引が対象で、技術図面そのものは主対象外ですが、原価計算根拠として保存する場合は要件確認が必要です。原本廃棄や法定保存を視野に入れる場合は、文書種別ごとに根拠法と保存要件を個別確認する運用設計が前提になります。

---

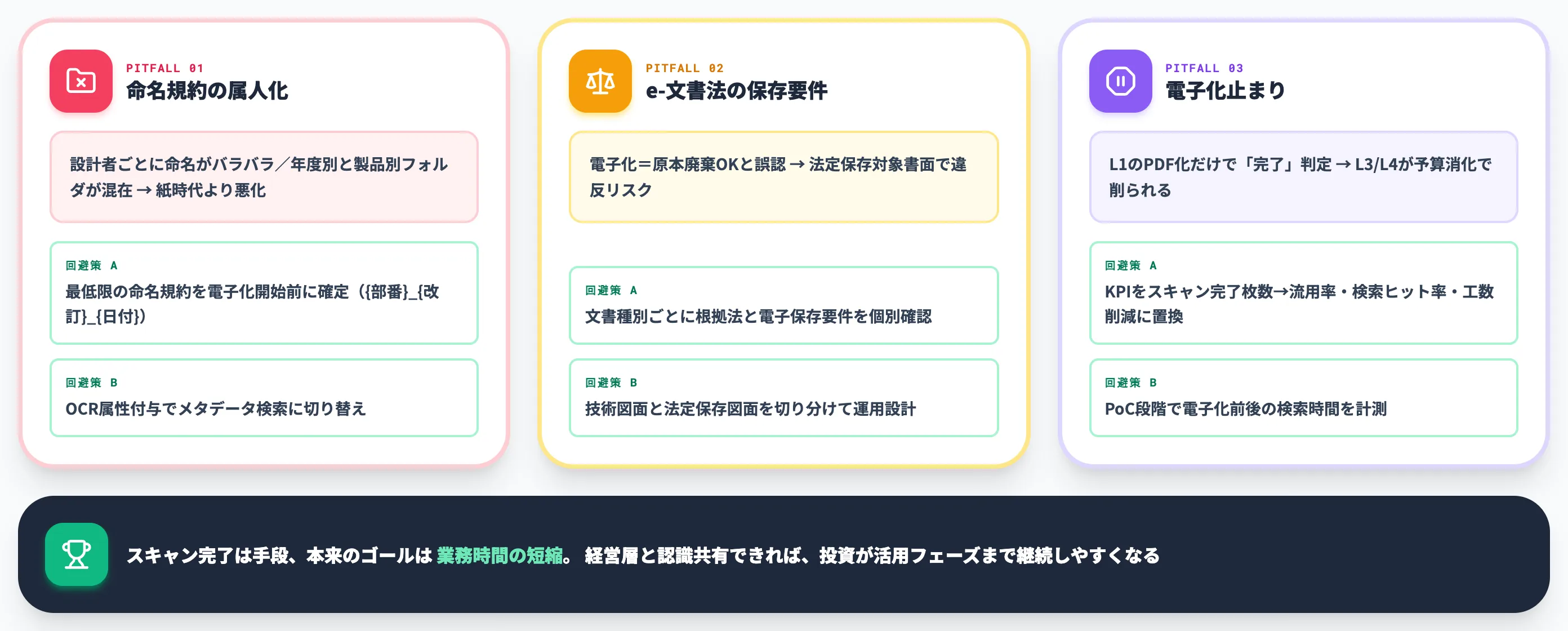

落とし穴と回避策｜命名規約・e-文書法・活用前提

5ステップで進めても、運用フェーズで詰まる典型が3つあります。AI総合研究所の支援現場で実際に発生したケースを基に、回避策まで含めて整理します。

命名規約とフォルダ設計の属人化

電子化したPDFが「設計者ごとに異なる命名」「年度別フォルダと製品別フォルダが混在」で運用されると、3年後に検索性が紙時代より悪化することがあります。

回避策は2つあります。

• 最低限の命名規約を全社統一
  「{部番}{改訂番号}{日付YYYYMMDD}.pdf」のような最小限のルールを電子化開始前に確定する。命名規約は「美しさ」より「全員が破らないシンプルさ」が優先。

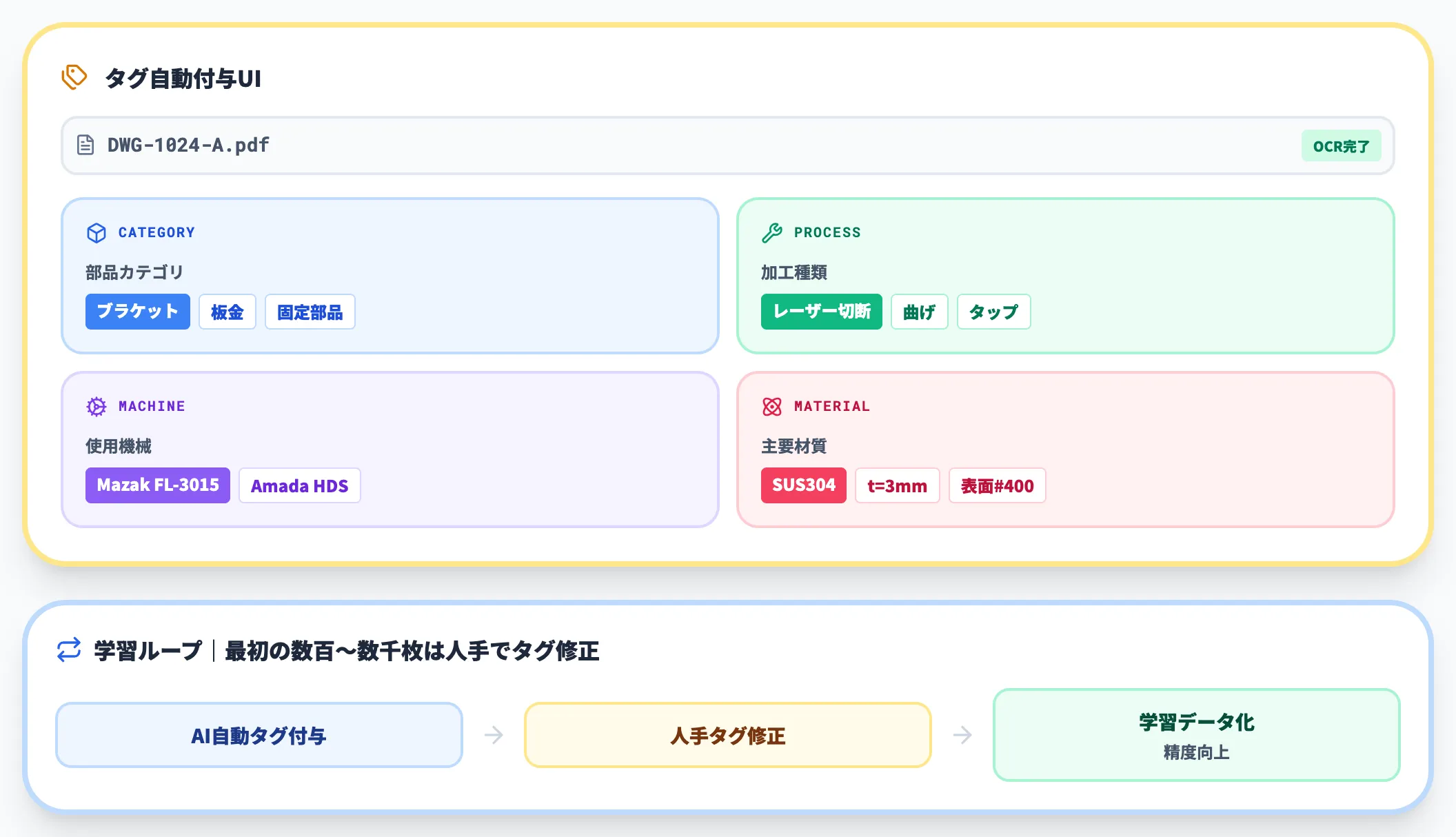

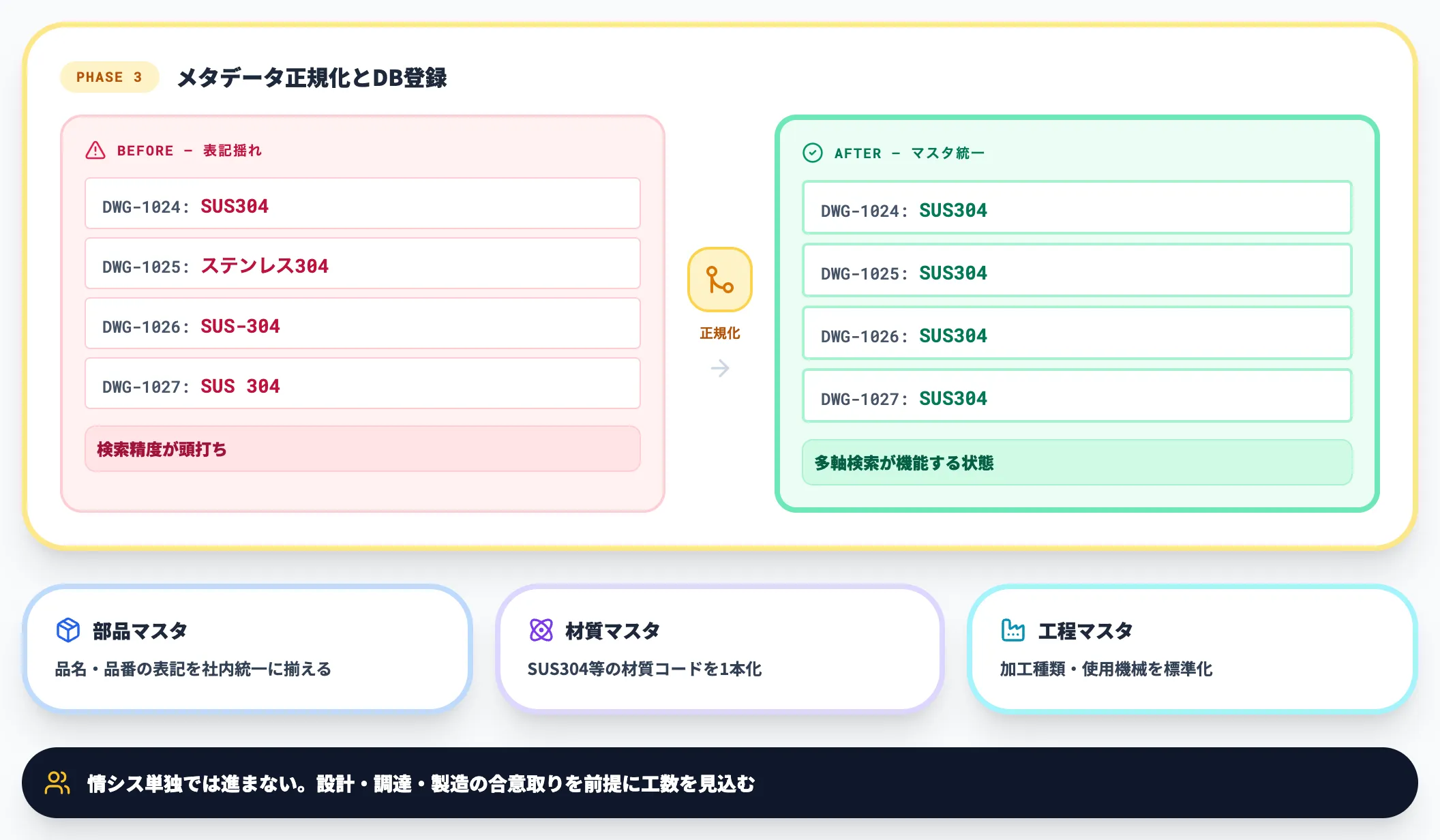

• メタデータ運用（命名規約に頼り過ぎない）
  SaaSを使う場合はOCRで自動抽出した属性（部品名・材質・サプライヤー）をメタデータに付与し、ファイル名検索ではなく属性検索で探す運用に切り替える。L2以上を目指す場合の現実解。

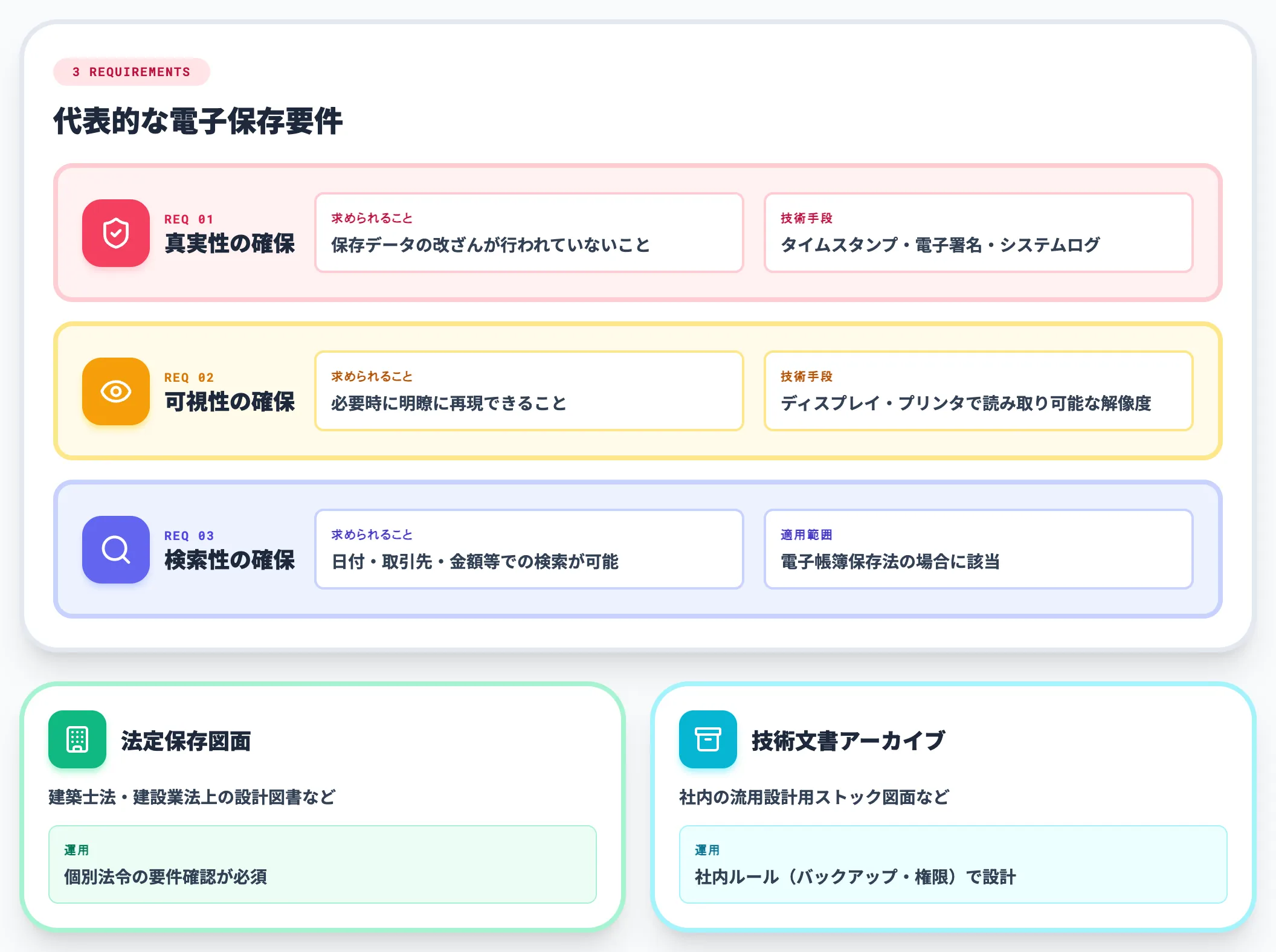

e-文書法・電子帳簿保存法の保存要件

電子化したからといって、すべての原本を捨ててよいわけではありません。対象書面が法定保存の対象か（根拠法は何か）、根拠法ごとの電子保存要件は何かを文書種別ごとに確認したうえで、要件を満たせる場合のみ原本廃棄を判断します。代表的な要件は以下のとおりです。

• 真実性の確保: タイムスタンプ・改ざん防止（電子署名やシステムログ）
• 可視性の確保: ディスプレイ・プリンタで明瞭に再現できること
• 検索性の確保: 日付・取引先・金額等での検索が可能なこと（電子帳簿保存法の場合）

なお、建築士法・建設業法上の設計図書のような法定保存図面と、社内の技術図面・流用設計のためのアーカイブは別の論点です。
前者は個別法令の要件確認が必須、後者は社内の運用ルール（バックアップ・アクセス権設計）の話として切り分けて設計します。

製造業の図面は技術文書として保存しますが、購買見積書・原価計算根拠として参照する場合は税務調査で確認される可能性があります。

法令保管の対象になりうる図面については、電子化と並行して保存要件を満たす運用を組むのが安全です。

「電子化止まり」で活用フェーズに届かない

最も多いのが、L1のPDF化だけ完了して「電子化プロジェクト完了」と判定してしまうケースです。Step 2でレベル設定したはずのL3やL4が、予算消化を理由に削られて止まります。

回避策は、電子化のKPIを「スキャン完了枚数」だけにせず、「過去図面の流用率」「検索ヒット率」「設計工数の削減時間」のような業務指標に置き換えることです。スキャン完了は手段であって、本来のゴールは業務時間の短縮なのだという認識を経営層と共有できれば、投資が活用フェーズまで継続しやすくなります。

実務的には、PoC段階で「電子化前後の検索時間を計測する」工程を入れておくと、活用フェーズへの投資判断が経営層に通りやすくなります。

---

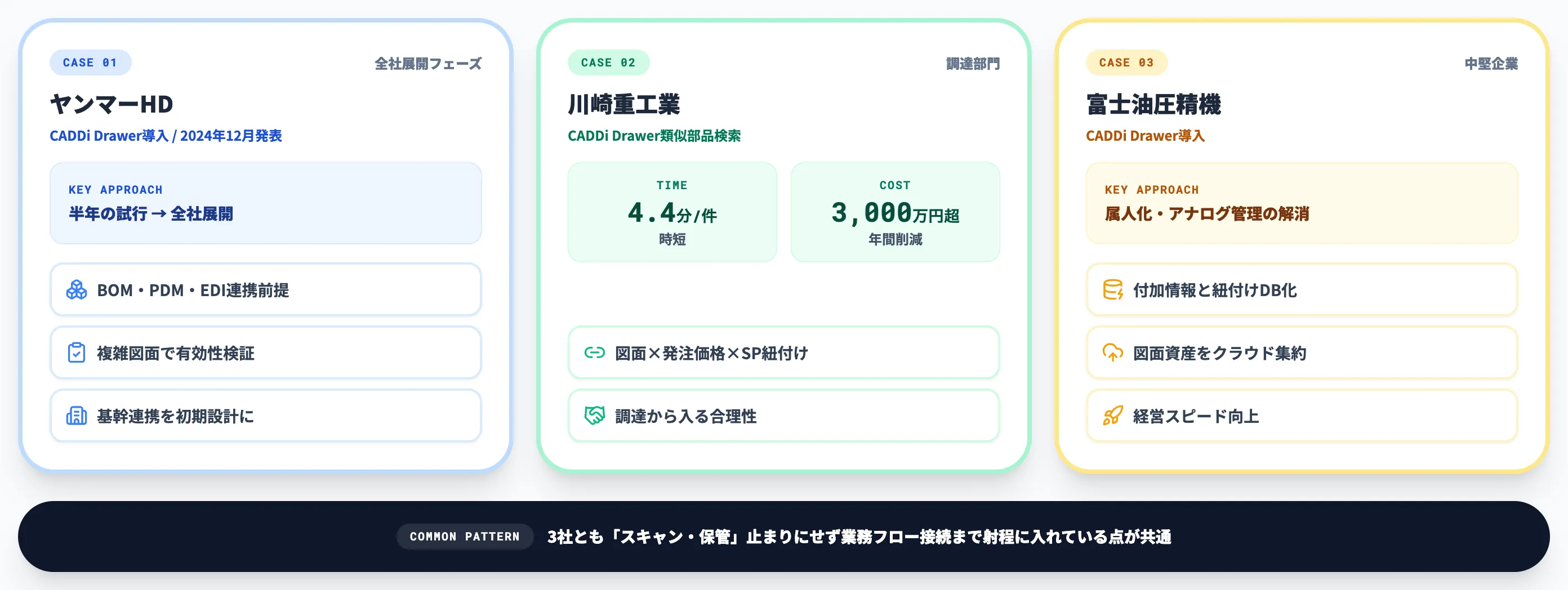

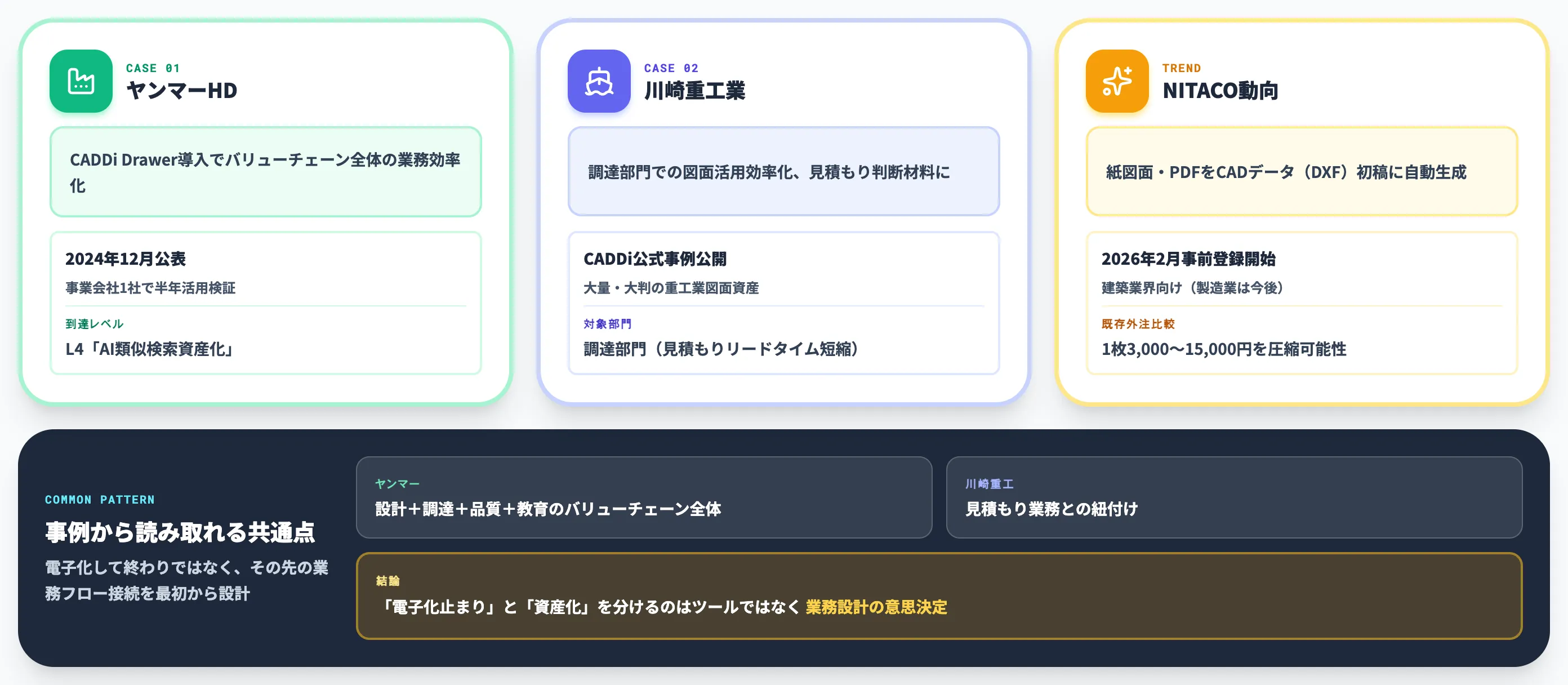

製造業の電子化事例と関連サービス動向

ここからは、実際に図面の電子化と資産化を進めた製造業の導入事例2つと、隣接領域で立ち上がっている新興サービス動向を整理します。いずれも公式プレスリリース・公式導入事例ページで裏取りできる情報のみを扱います。

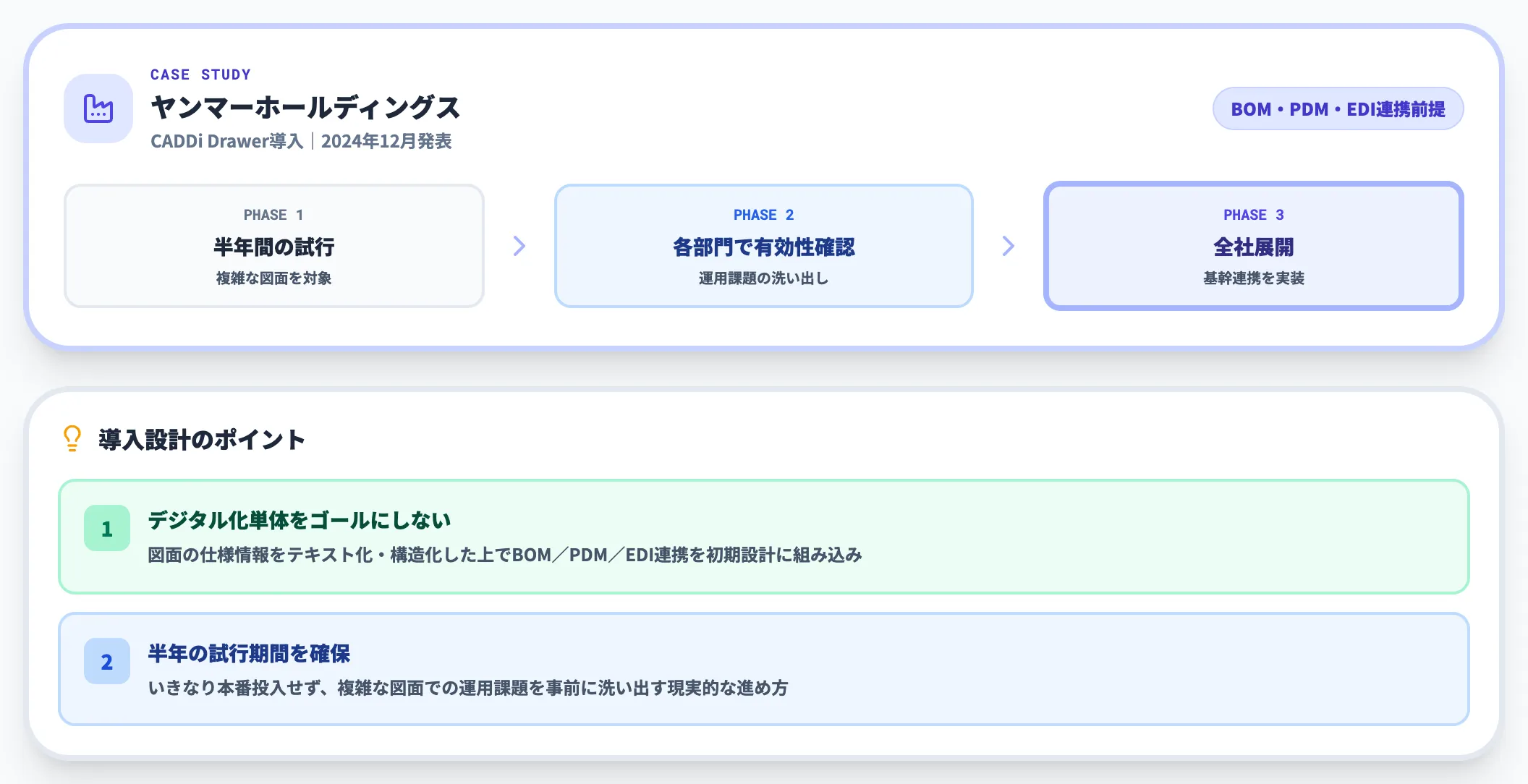

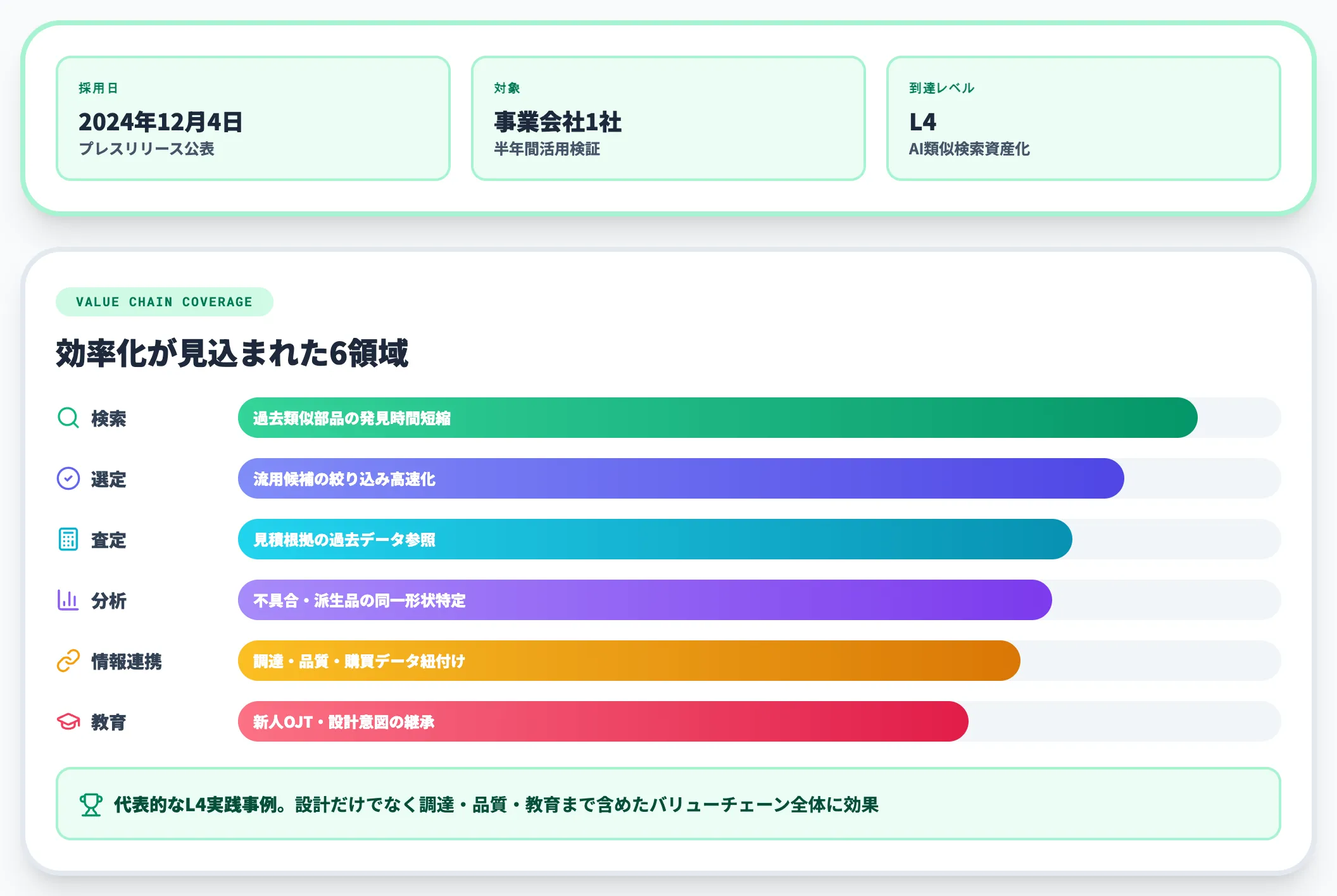

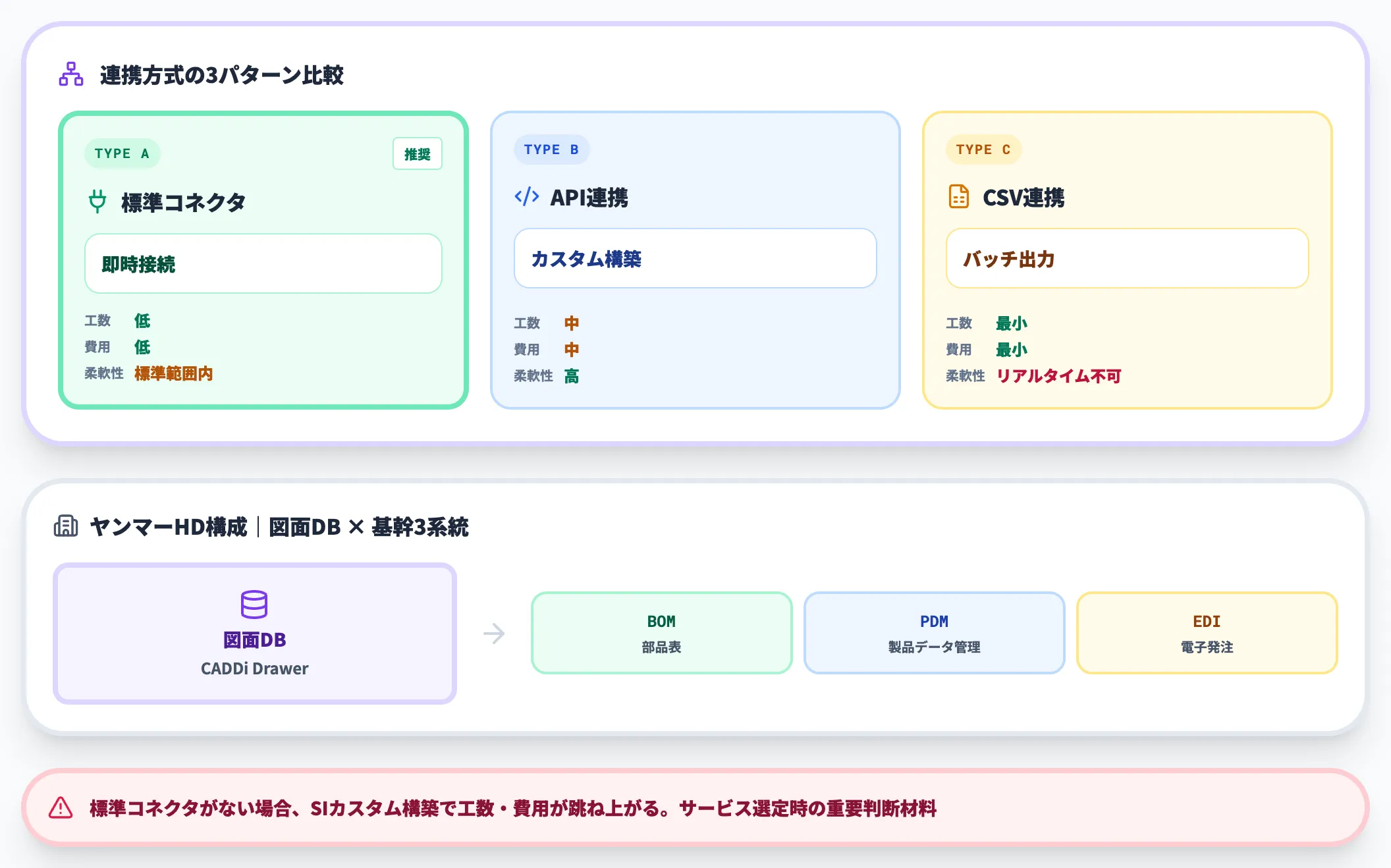

ヤンマーホールディングス｜CADDi Drawerで設計の標準化・流用化を推進

ヤンマーホールディングスは2024年12月4日にキャディ株式会社のプレスリリースで、CADDi Drawerの導入を公表しました。事業会社1社で半年間の活用検証を実施し、バリューチェーンの各部門で業務効率化の効果が見込まれることが明らかになっています。

• 採用日: 2024年12月4日（プレスリリース公表）
• 対象: 事業会社1社での半年間活用検証
• 狙い: 検索・選定・査定・分析・情報連携・教育の効率化、図面の標準化と流用設計の推進
• 公式URL: ヤンマー、CADDi Drawer を導入でQCD最適化を推進

設計だけでなく、調達・品質・教育まで含めたバリューチェーン全体に効果を広げている点で、L4「AI類似検索資産化」の代表的な実践事例です。

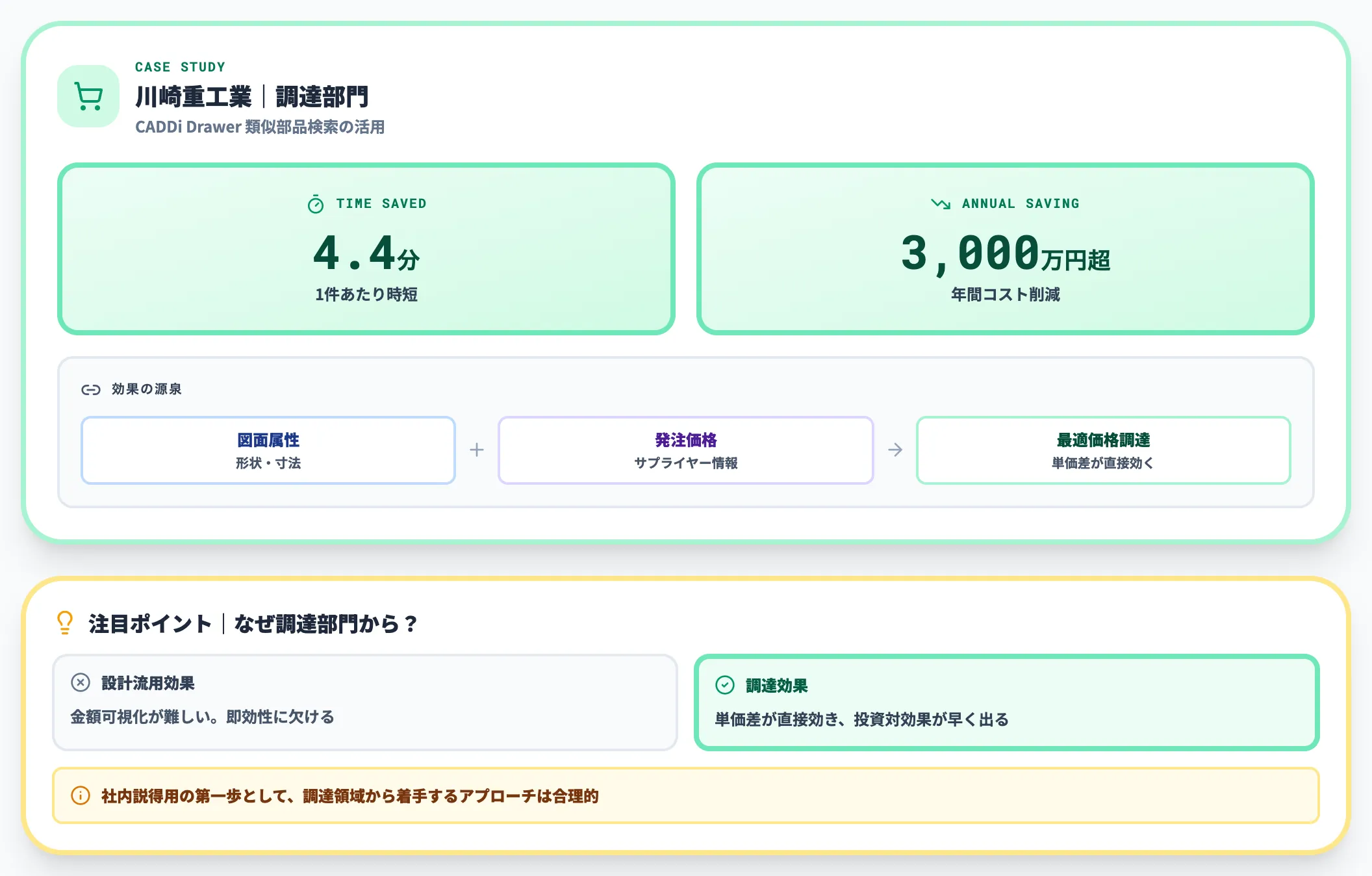

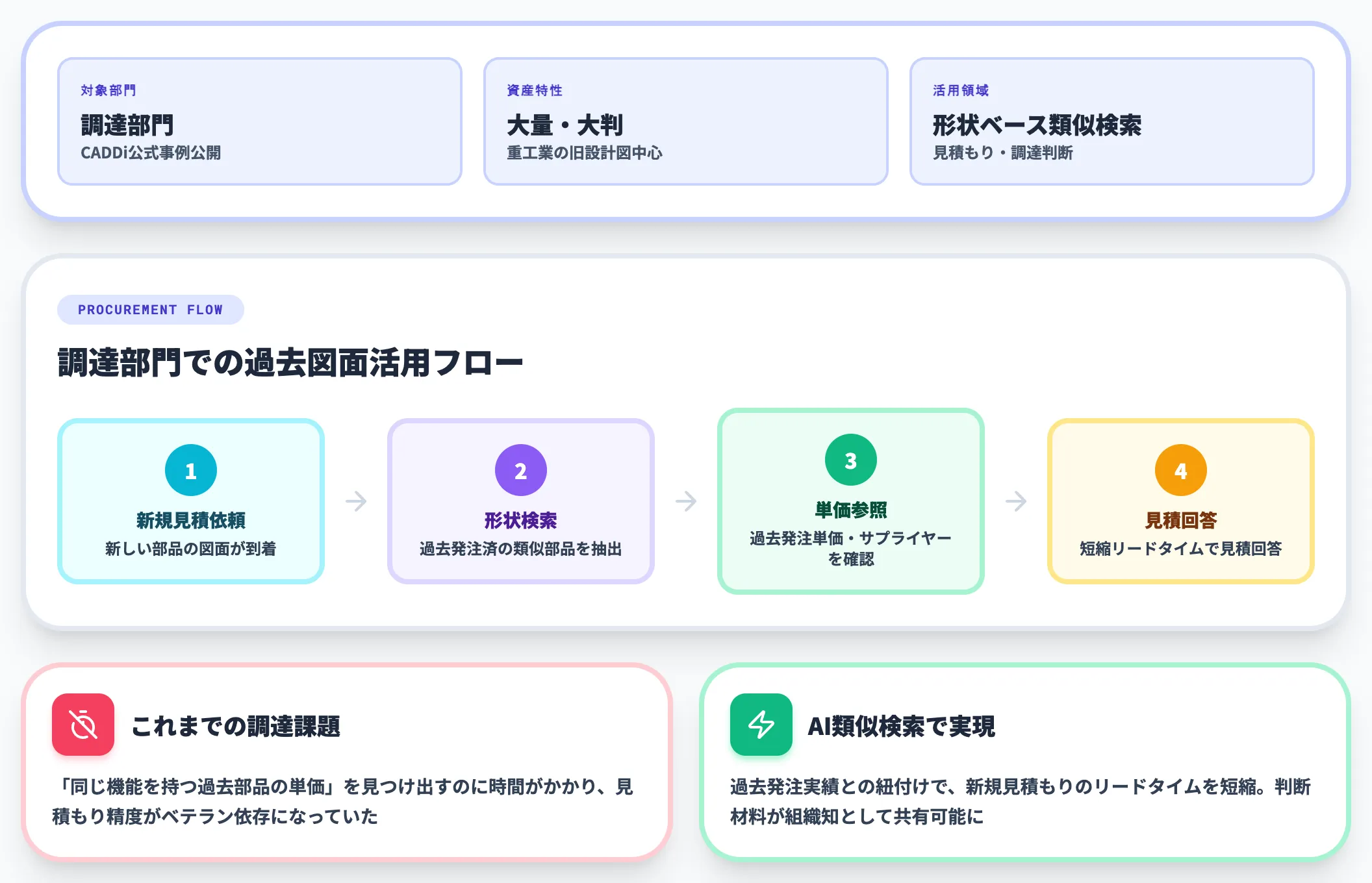

川崎重工業｜調達部門でのCADDi Drawer活用

川崎重工業はCADDi公式の導入事例ページで活用事例が公開されており、調達部門での図面活用の効率化を進めています。重工業特有の大量・大判の図面資産を、形状ベースの類似検索で見積もり・調達の判断材料に変える取り組みです。

• 対象部門: 調達部門
• 狙い: 過去図面から類似部品を発見し、見積もり工数を圧縮
• 公式URL: 川崎重工業株式会社様｜CADDi導入事例

重工業の調達では「同じ機能を持つ過去部品の単価」が見積もり精度に直結します。AI類似検索で過去発注実績と紐付けることで、新規見積もりのリードタイムが短縮されています。

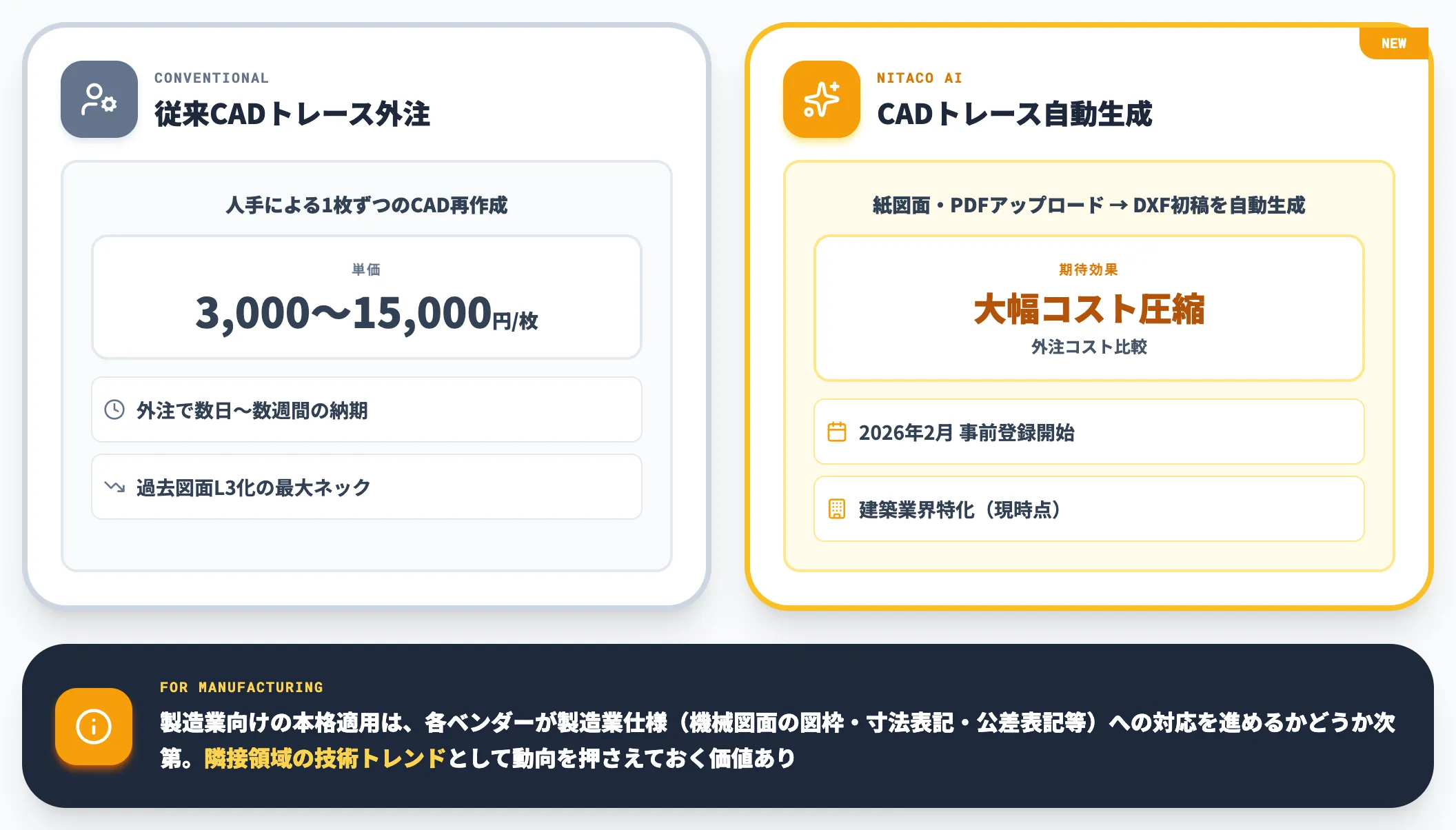

NITACO｜建築業界向けCADトレースAIの動向（隣接サービス）

NITACO社は2026年2月にCADトレースAIの事前登録受付を開始しました。紙図面・手書きスケッチ・PDFをアップロードするとCADデータ（DXF）の初稿を自動生成する新サービスで、現時点では建築業界向けの位置付けです。

• 公開状況: 2026年2月に事前登録受付開始、正式リリース時に案内予定
• 対象業界: 建築業界特化
• 従来のCADトレース外注コスト: 1枚3,000〜15,000円
• 公式URL: NITACO社プレスリリース

CADトレース工程は従来、人手の外注で1枚あたり数千円〜1万円超のコストがかかり、過去図面のL3化を進める最大のネックでした。NITACOは建築業界向けですが、製造業の図面電子化でも参考になる可能性のある技術トレンドとして、隣接領域の動向を押さえておく価値があります。

製造業向けの本格適用は、各ベンダーが製造業仕様（機械図面の図枠・寸法表記・公差表記等）への対応を進めるかどうか次第です。

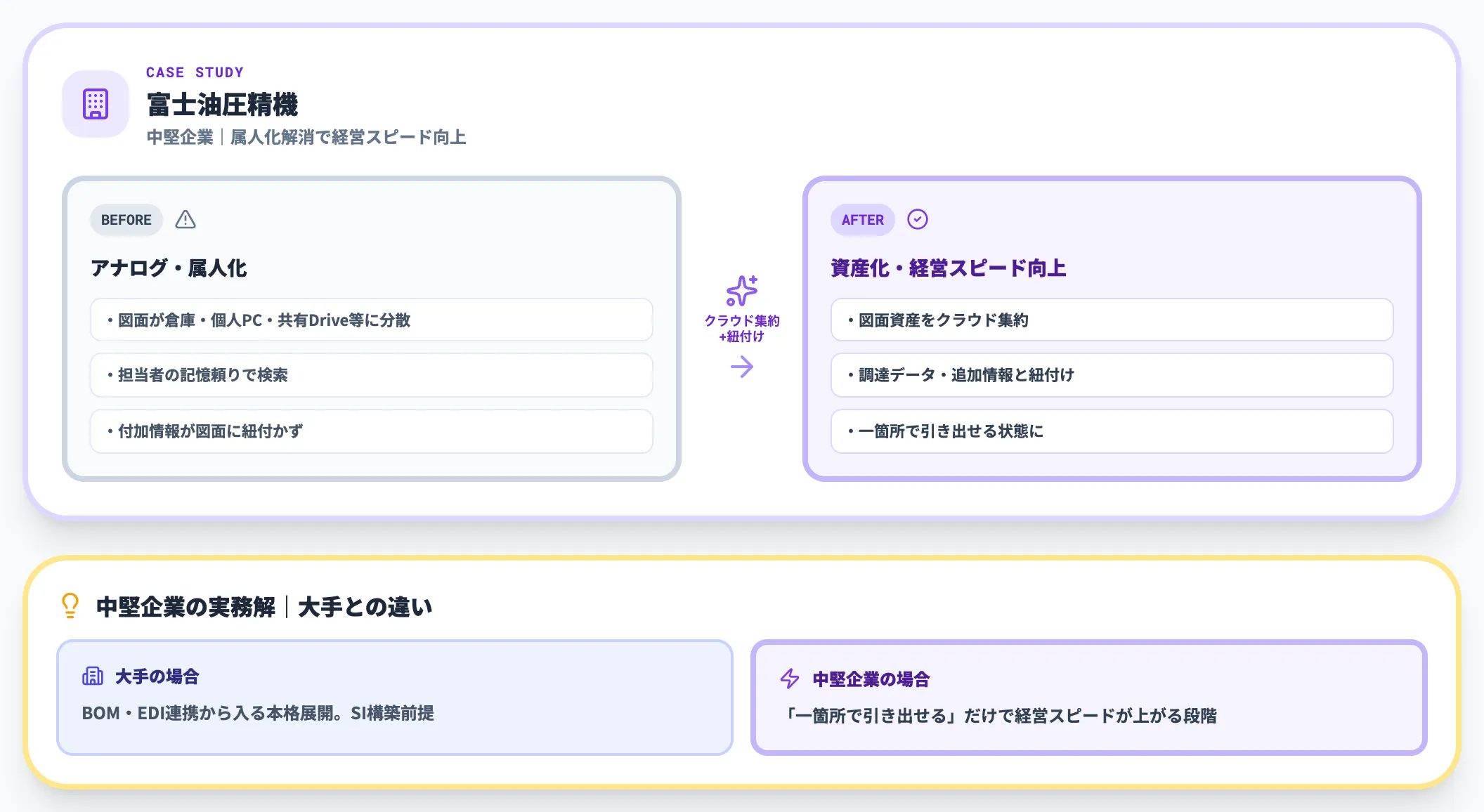

事例から読み取れる共通パターン

ヤンマー・川崎重工業に共通するのは、「電子化して終わり」ではなく、その先の業務フローへの接続を最初から設計している点です。

• ヤンマー = 設計＋調達＋品質＋教育のバリューチェーン全体
• 川崎重工 = 見積もり業務との紐付け

つまり投資効果を出している企業ほど、L1〜L4のどこをゴールにするかを最初に決め、業務指標で効果測定を回しています。「電子化止まり」と「資産化」を分けるのは、ツールではなく業務設計の意思決定です。

---

図面の電子化を「活用」まで定着させるなら

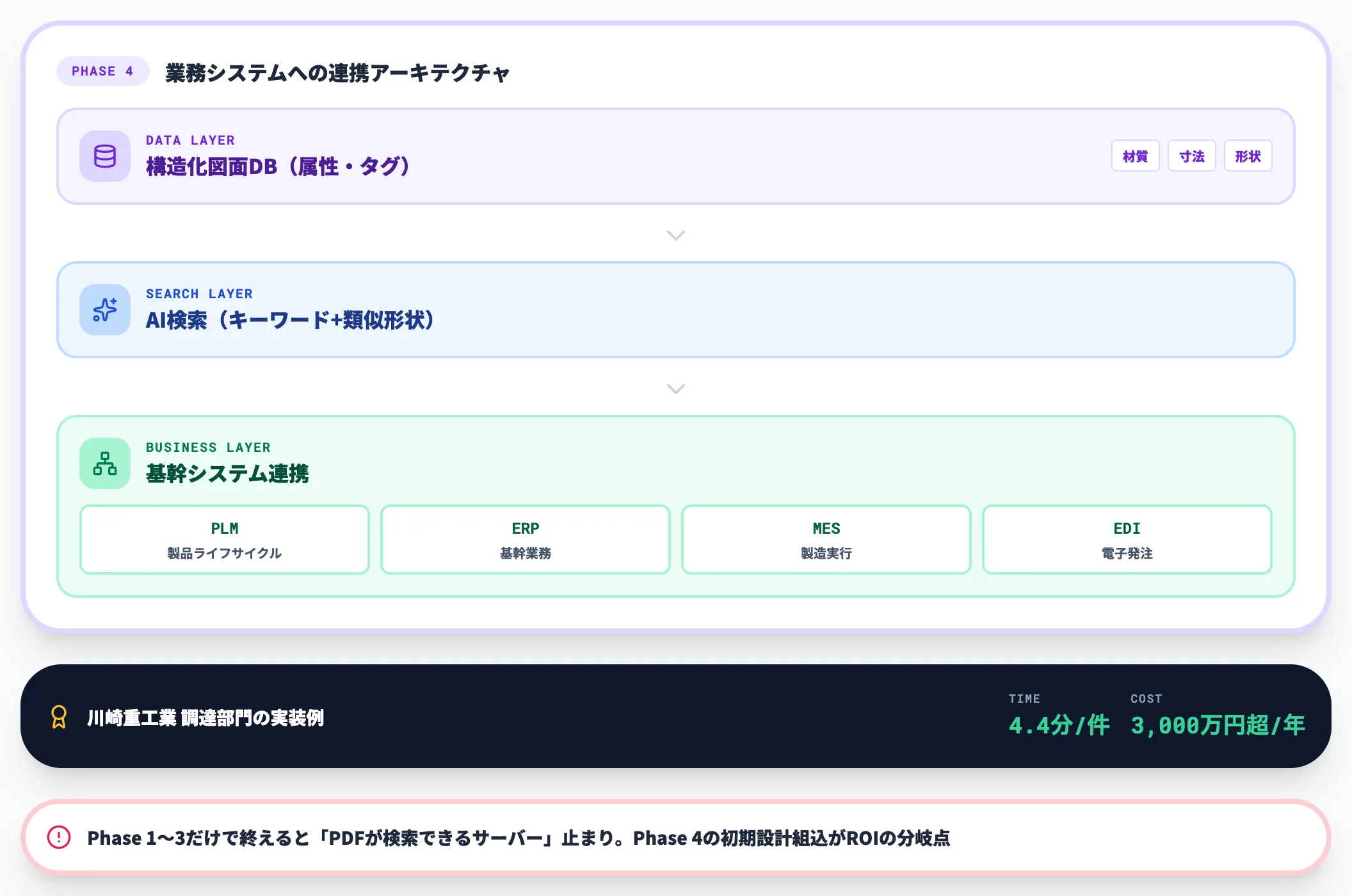

ここまで見てきたとおり、図面の電子化は単独工程ではなく、AI-OCRによる属性化、類似検索、PLM/ERPとの接続、検図・見積もりの自動化まで含めて初めて投資効果が出るレイヤーです。

特に過去図面を「眠ったまま」にしている企業ほど、設計・調達・検図のそれぞれで業務時間の損失が積み上がっています。電子化を機に、後工程の業務フロー全体まで一度に設計し直すと、L4「AI類似検索資産化」までの距離が一気に縮まります。

このレイヤーを担うのが、Microsoft Teamsから呼び出せるエンタープライズAIエージェント基盤です。AI総合研究所のAI Agent Hubでは、図面検索Agent・図面保存Agent・製図・レポートAgent・図面見積もりAgentなど設計部門・調達部門向けのAIエージェントを組み合わせ、電子化したデータをPLM・ERPと接続しながら検索・検図・見積もりの業務全体を自動化する基盤の設計・構築を支援します。

実行ログ・権限管理・セキュリティまで含めた業務基盤として運用したい場合の具体的な構成例は、製造業向けの専用ページで紹介しています。

---

まとめ

本記事では、図面の電子化について、定義と隣接概念との関係・紙のままで生じる5つの実害・電子化の4レベル分解・自社/代行/CADトレース/SaaSの使い分け・青焼き図面の対応・5ステップの実務手順・落とし穴と回避策・ヤンマーや川崎重工業の事例と関連サービス動向まで、2026年6月時点の最新情報で整理しました。要点を改めてまとめます。

• 電子化は「紙→PDF」だけでなく、OCR・図面管理まで含めた工程の前段であり、ゴールレベル（L1〜L4）を最初に決めるかどうかで投資効果が桁違いに変わる



• AI-OCRは条件の整った印字文字で98〜99%、手書きで90〜95%程度の精度水準まで到達したケースが報告されており、マルチモーダルLLMで属性抽出も一気通貫化したことで、L4「AI類似検索資産化」が現実的な選択肢に入ってきた（自社図面の標準化レベル・線種・劣化状態によって精度は変動するためPoC前提）



• 自社スキャン・代行（210〜400円/枚）・CADトレースAI・図面管理SaaSはコストレンジが一桁違うため、枚数規模と目的別に組み合わせて使うのが現実的



• 青焼き図面は紫外線退色が進む時間制約のある資産で、脆い原稿への配慮・スキャン方式・A0/長尺の対応範囲・補正技術が業者ごとに差があるため、汎用書類代行ではなく図面スキャン専門業者を選定する必要がある



• 5ステップ（棚卸→ゴール決定→方法選定→PoC→展開）と命名規約・e-文書法対応・活用前提の3つの落とし穴を押さえれば、「電子化止まり」を避けて業務資産まで届けられる
  　

  図面の電子化を検討する企業にとっての本質的な問いは、「スキャンするかどうか」ではなく、「電子化したあと、その図面をどの業務でどう使い倒すのか」を最初に決められるかどうかです。L1のスキャンだけで止めても保管コストは下がりますが、設計・調達の業務時間を短縮する効果は出ません。

紙資産の劣化が進む青焼き図面は特に時間制約があり、いま着手するかどうかが数年後の設計資産そのものを左右します。L3〜L4までを視野に入れた電子化計画から、AI Agent Hubを含むAI活用基盤での業務接続まで、自社の状況に合った進め方を一度設計し直すタイミングに来ています。
