AIで図面の作成・検図・読み取りを自動化！最新活用法を解説

「図面を探すだけで毎回数時間かかる」「ベテランが来年退職するが検図ノウハウが属人化している」「検図ミスの手戻りが月に何件も出ている」
製造業・建設業の現場で聞かれるこうした声に対し、AIによる図面業務の効率化が急速に広がっています。


パナソニック コネクトは図面の照合業務を最大97%削減し、川崎重工業は調達業務を70%以上効率化しました。検図・読み取り・検索・作成支援の各領域で、実用的なサービスが揃いつつあります。


本記事では、AIによる図面業務の効率化について、各領域の仕組み・主要サービス・料金比較・導入事例・AIエージェントによる業務全体の自動化まで解説します。

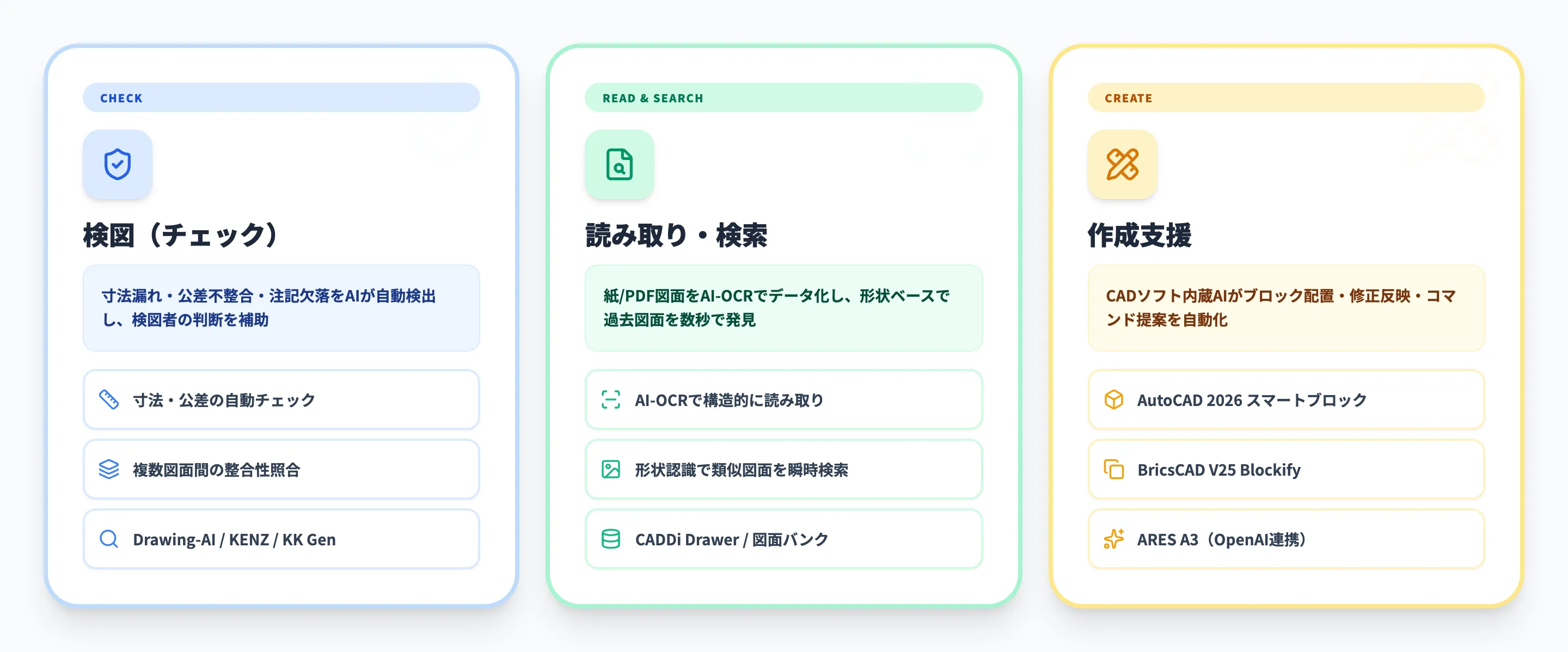

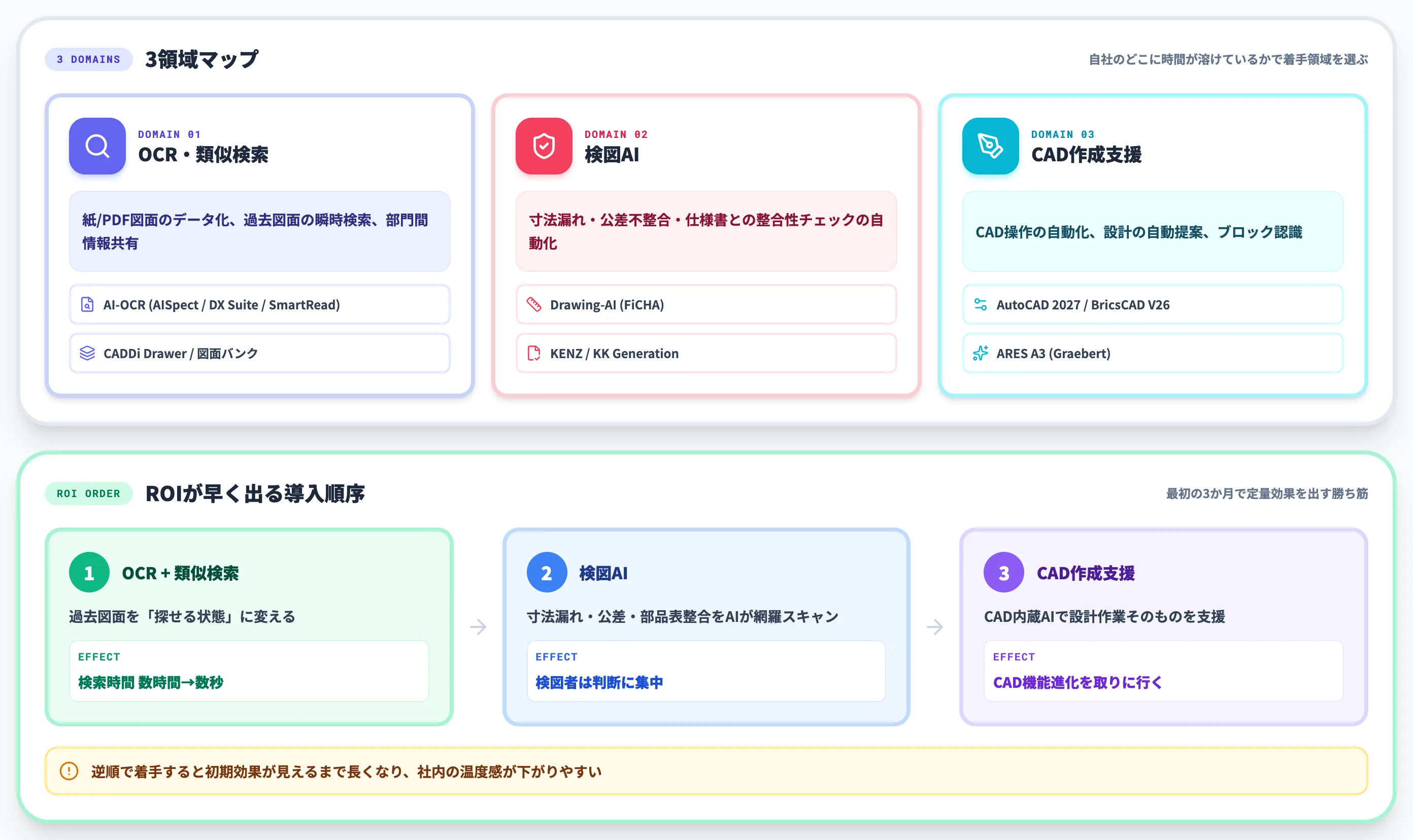

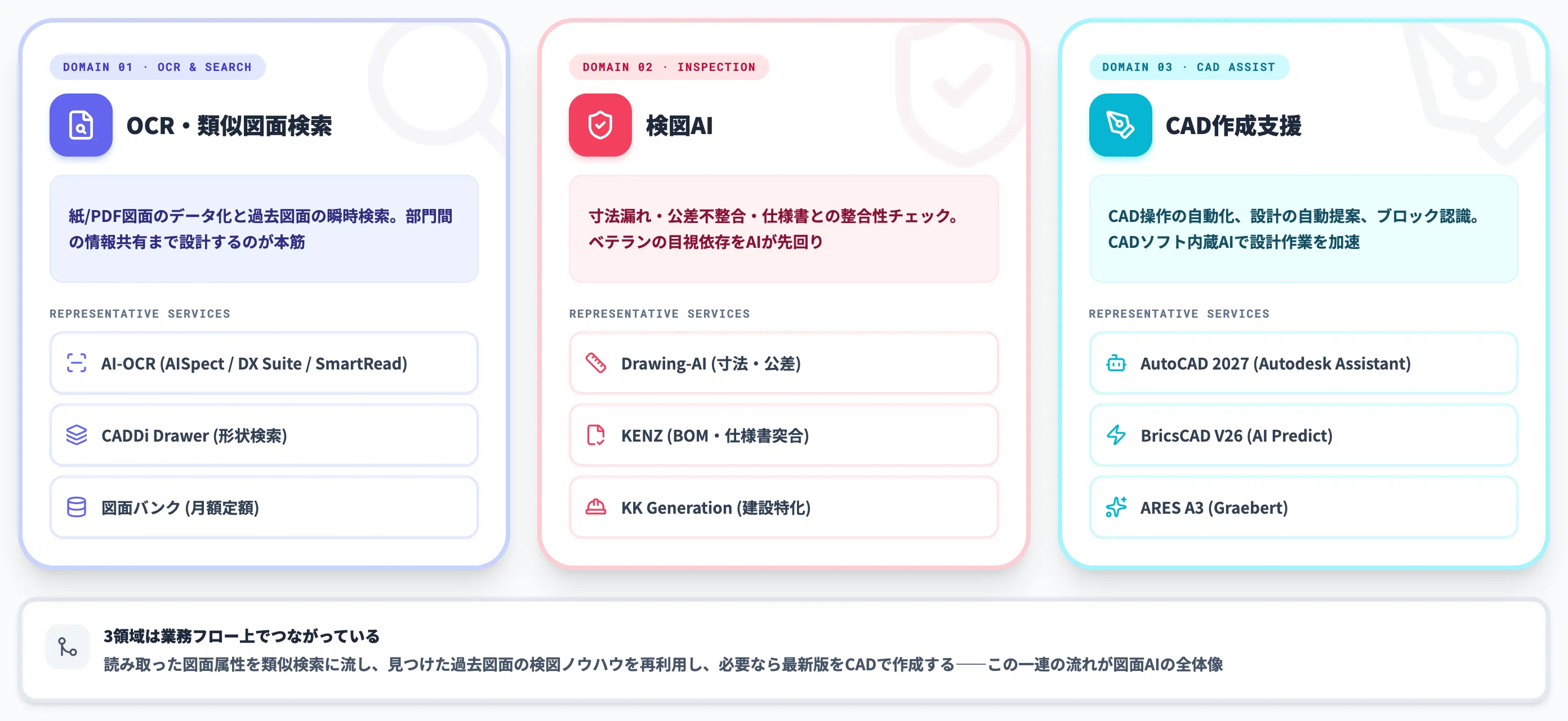

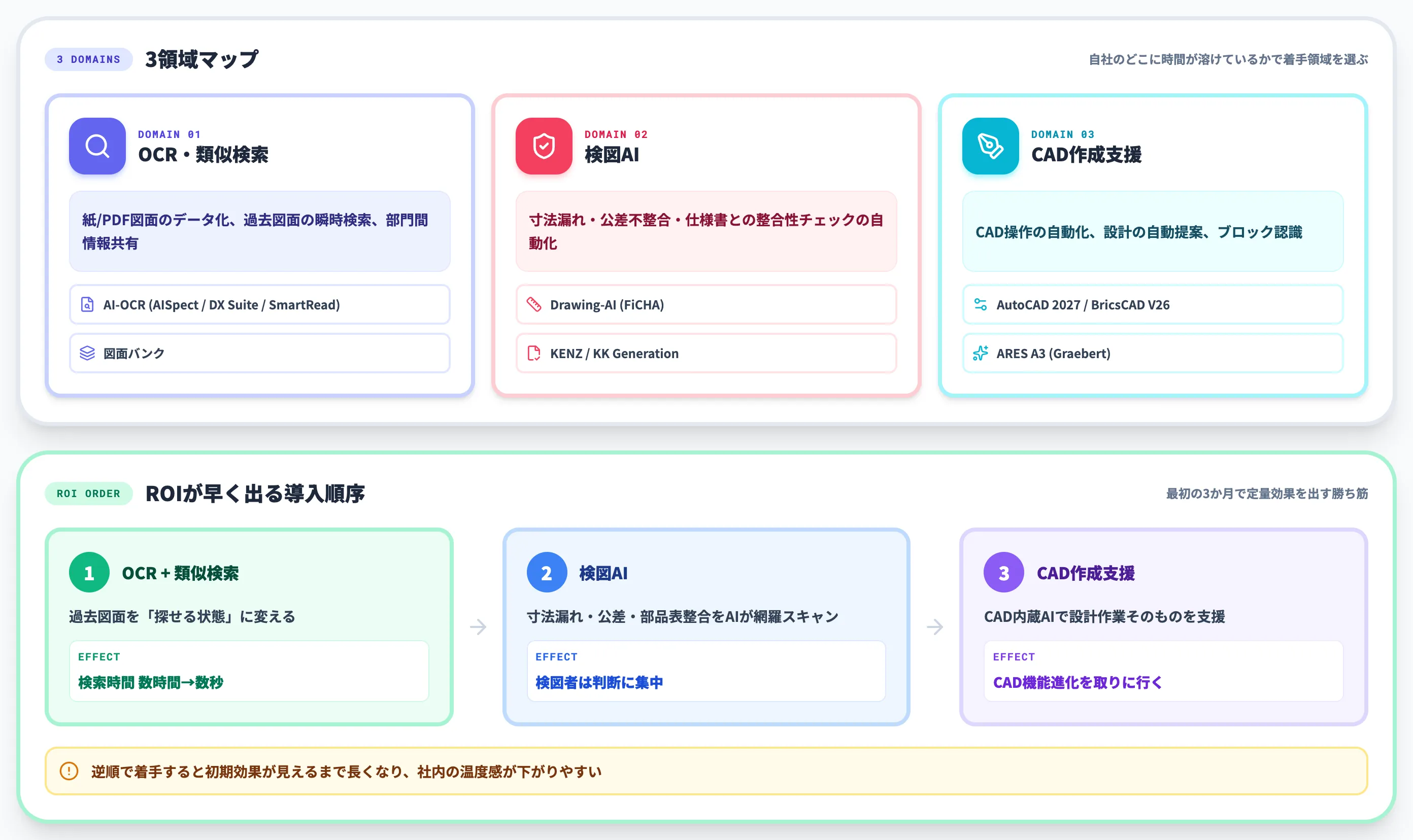

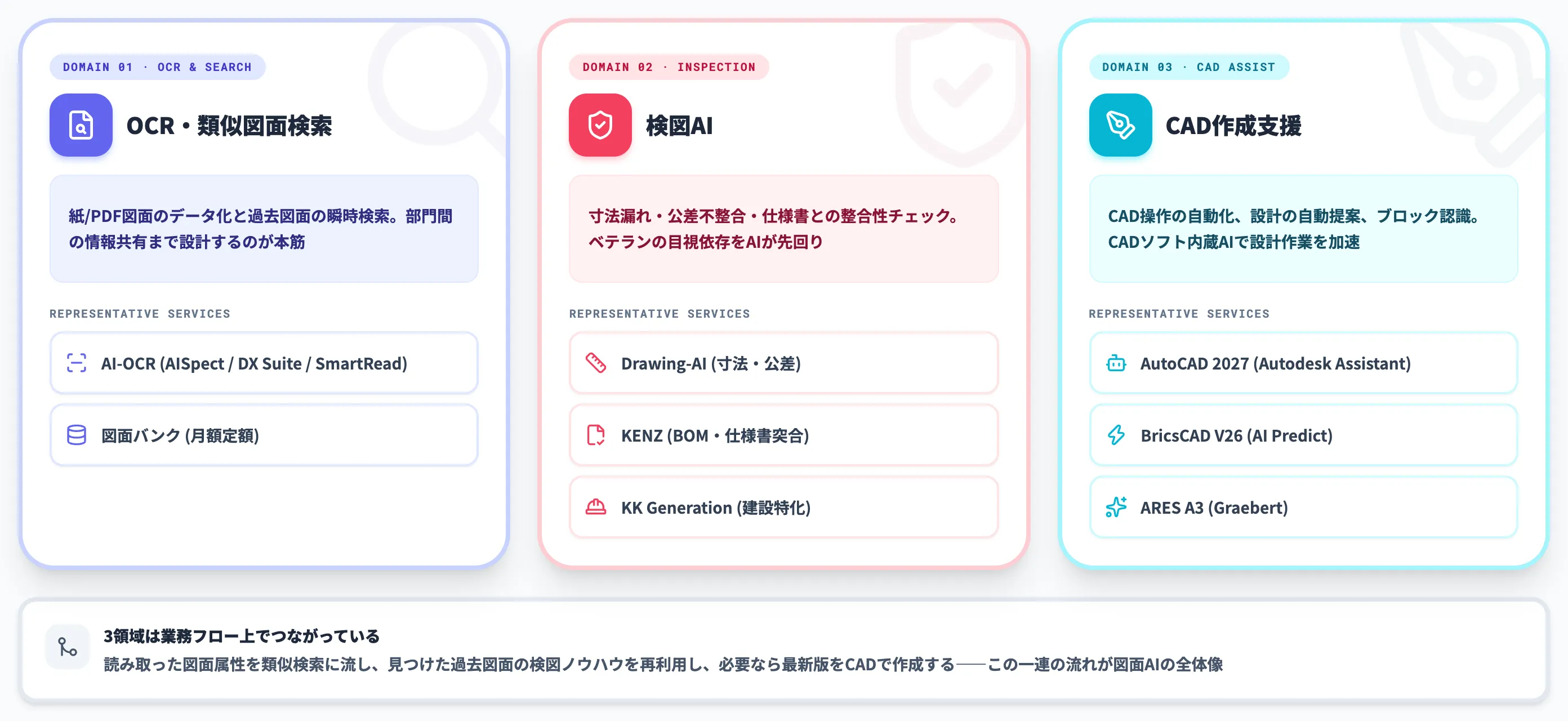

AIで図面業務はどう変わる？検図・読み取り・検索・作成支援の3領域

AIを活用して図面に関わる業務を効率化・自動化する動きが、製造業・建設業で急速に広がっています。「図面を探すだけで数時間」「検図に半日」「転記ミスで手戻り」――こうした現場の非効率に対し、AIは大きく3つの領域で解決策を提供しつつあります。

以下の表に、それぞれの概要と代表的なサービスを整理しました。

領域	目的	代表的なサービス
検図（チェック）	寸法漏れ・公差不整合・注記欠落の自動検出	Drawing-AI、KENZ、KK Generation
読み取り・検索	紙/PDF図面のデータ化、類似図面の検索	AI-OCR（AISpect、DX Suite）、CADDi Drawer、図面バンク
作成支援	CAD図面の自動生成・設計支援	AutoCAD 2026 AI機能、BricsCAD V25、ARES A3

現場で先に成果が出やすいのは検図と読み取り・検索です。多くの現場では、過去の図面が紙やPDFのまま倉庫やファイルサーバーに埋もれており、必要な図面を探すだけで数時間かかるケースも珍しくありません。AIによる読み取りと検索を組み合わせれば、この工数を数秒にまで短縮できます。

一方、AIによる図面「作成」はCADソフト内蔵のAI機能が急速に進化していますが、生成AI単体で実用的な図面を作成するのは2026年時点でも困難です。寸法の正確性や製図規格への準拠が求められる領域では、CADソフトとの連携が前提になります。

この動きの背景には2つの構造的な変化があります。1つは技術者の高齢化と退職。図面の読み方や検図ノウハウがベテラン個人に依存している企業は少なくなく、退職すればそのまま失われます。もう1つはAI技術自体の成熟。AI-OCRの活字認識精度は99%を超えるサービスも登場し、数年前は「精度不足で使えない」と判断された企業でも実用に耐えるケースが増えています。

---

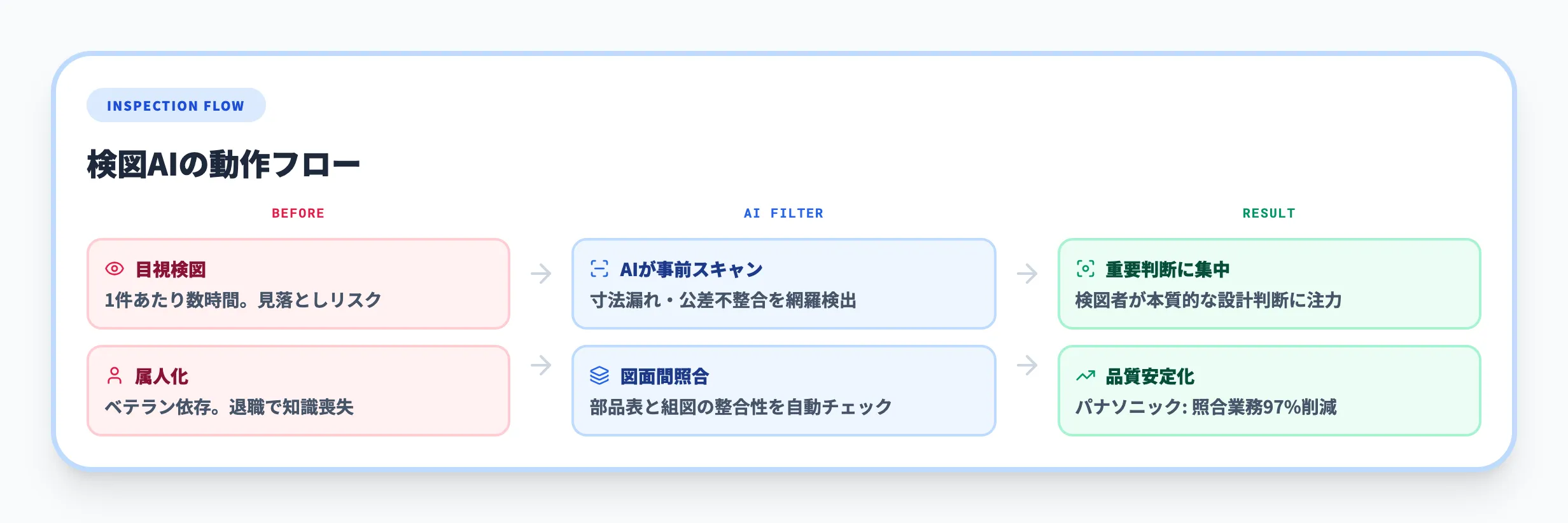

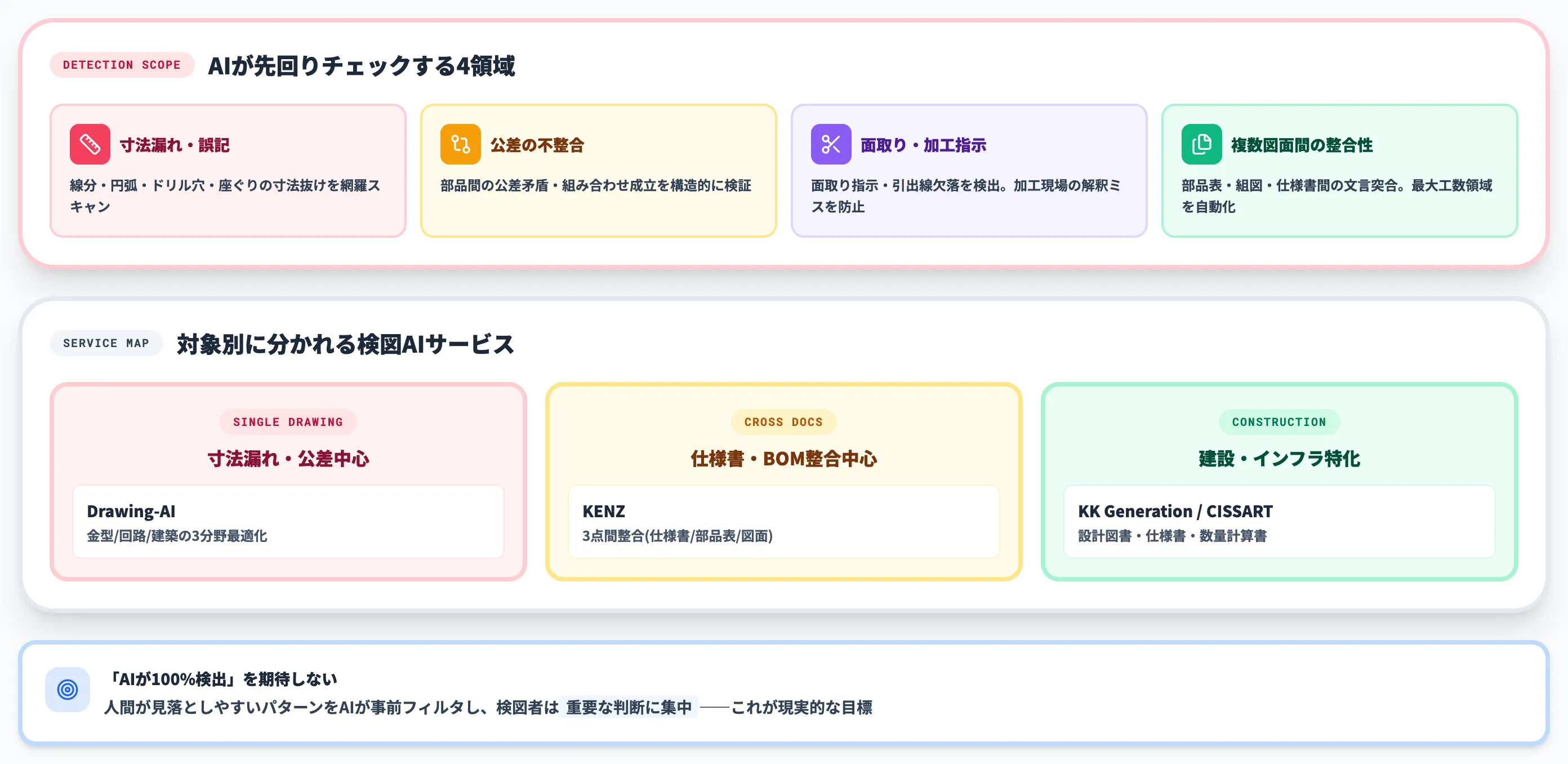

AIによる検図の自動化

設計図面の検図は品質を左右する重要な工程ですが、多くの現場で属人化・長時間化しています。ベテラン技術者が1枚ずつ目視で確認する検図は、1件あたり数時間を要することもあります。AIを使えば、人間が見落としやすいパターンを事前にフィルタリングし、検図者がより重要な判断に集中できる環境を作れます。

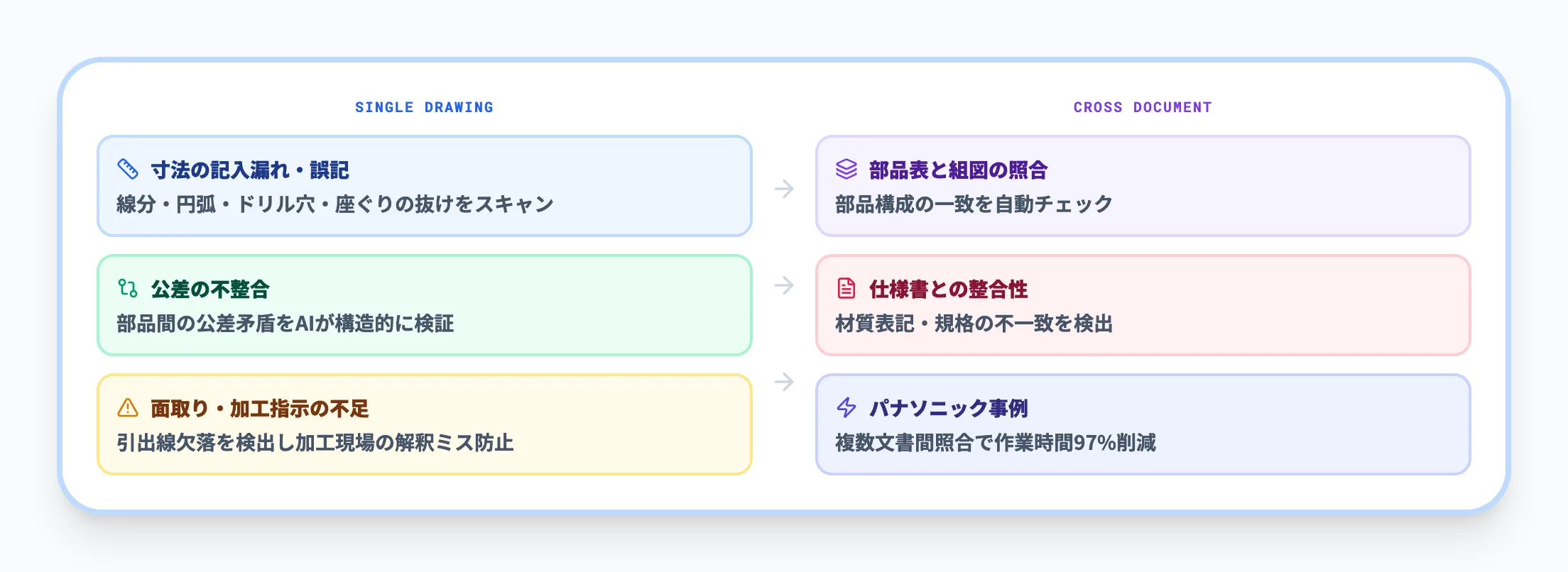

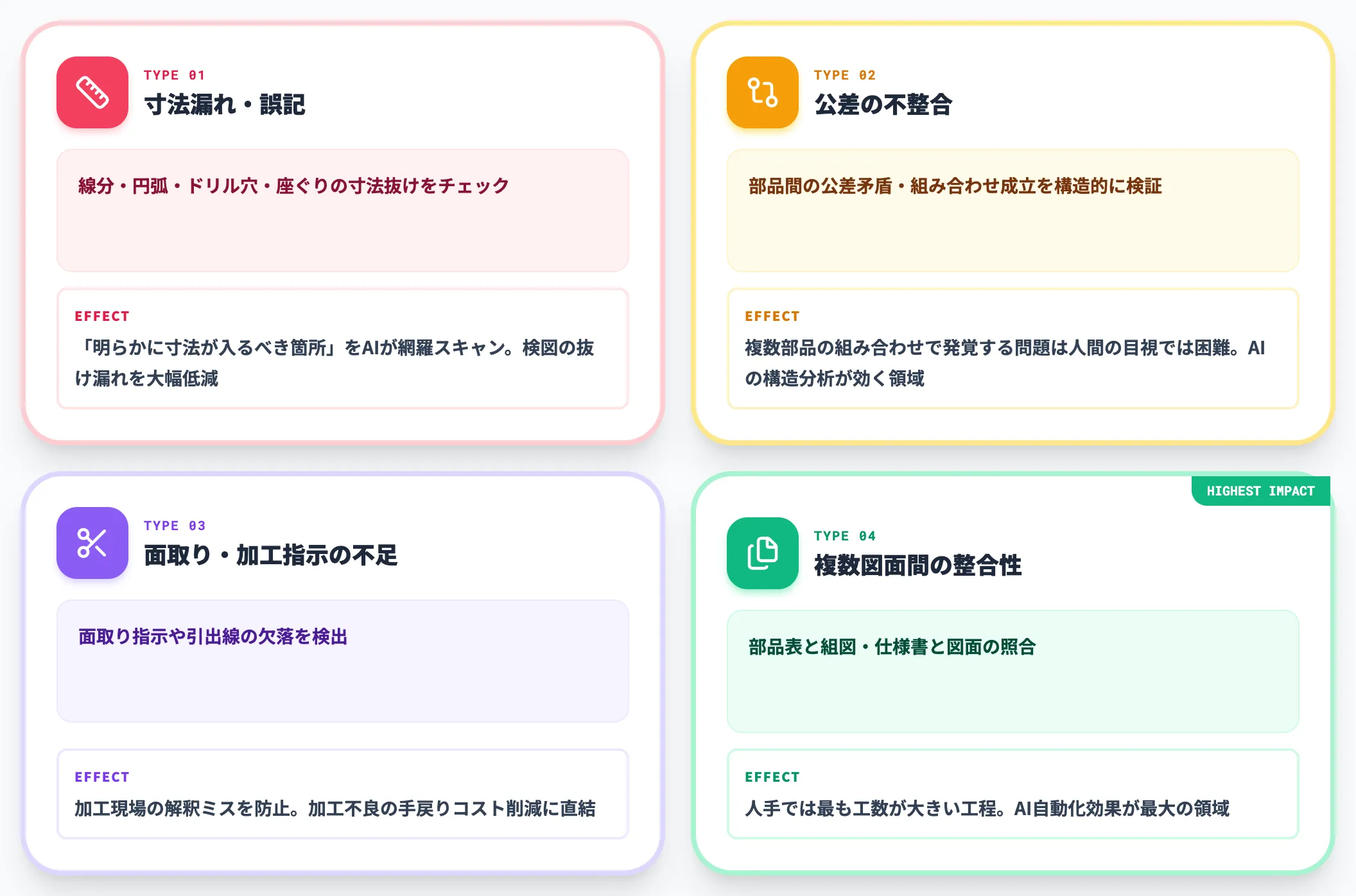

検出できるエラーの種類

2026年時点の検図AIは、以下のようなエラーを自動検出できるようになっています。

• 寸法の記入漏れ・誤記
  線分、円弧、ドリル穴、座ぐりなどの寸法が抜けていないかをチェックする。人間が見落としがちな「明らかに寸法が入っているべき箇所」をAIが網羅的にスキャンすることで、検図の抜け漏れを大幅に減らせる



• 公差の不整合
  部品間の公差が矛盾していないか、組み合わせた際に成立するかを検証する。複数部品の組み合わせで初めて発覚する問題は、人間の目視だけでは検出が難しく、AIの構造的な分析が効果を発揮する



• 面取り・加工指示の不足
  面取り指示や引出線の欠落を検出し、加工現場での解釈ミスを防ぐ



• 複数図面間の整合性
  部品表と組図の部品構成が一致しているか、仕様書と図面の材質表記が合っているかを照合する。パナソニック コネクトの事例では、この「複数文書間の照合」をAIで自動化し作業時間を最大97%削減している

検図AIの導入で重要なのは、「AIが100%検出する」ことを期待するのではなく、人間が見落としやすいパターンをAIが事前にフィルタリングし、検図者がより重要な判断に集中できる環境を作ることです。

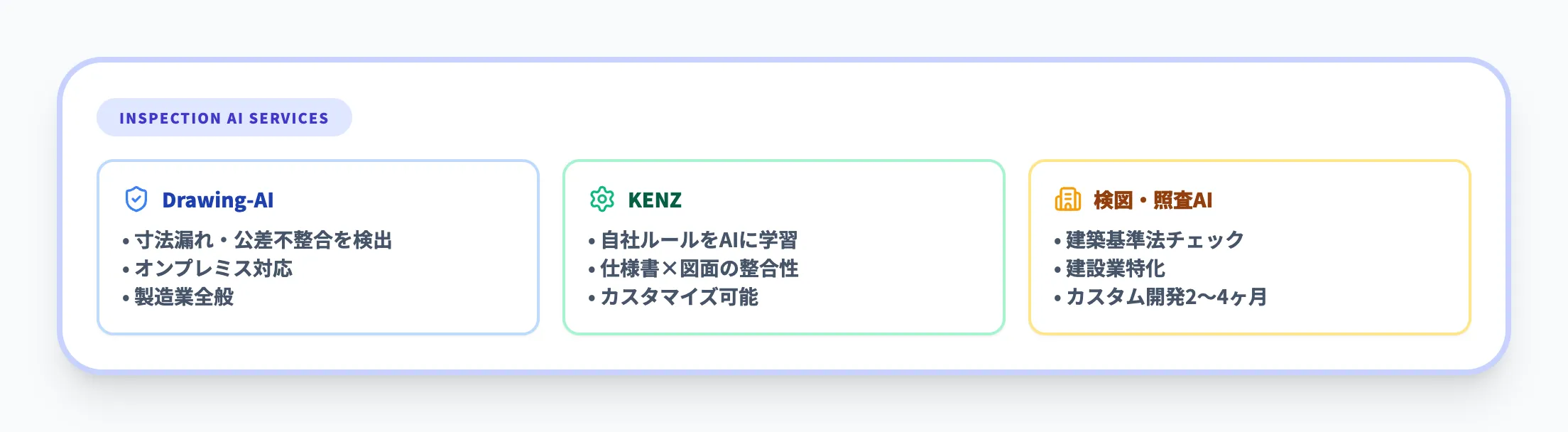

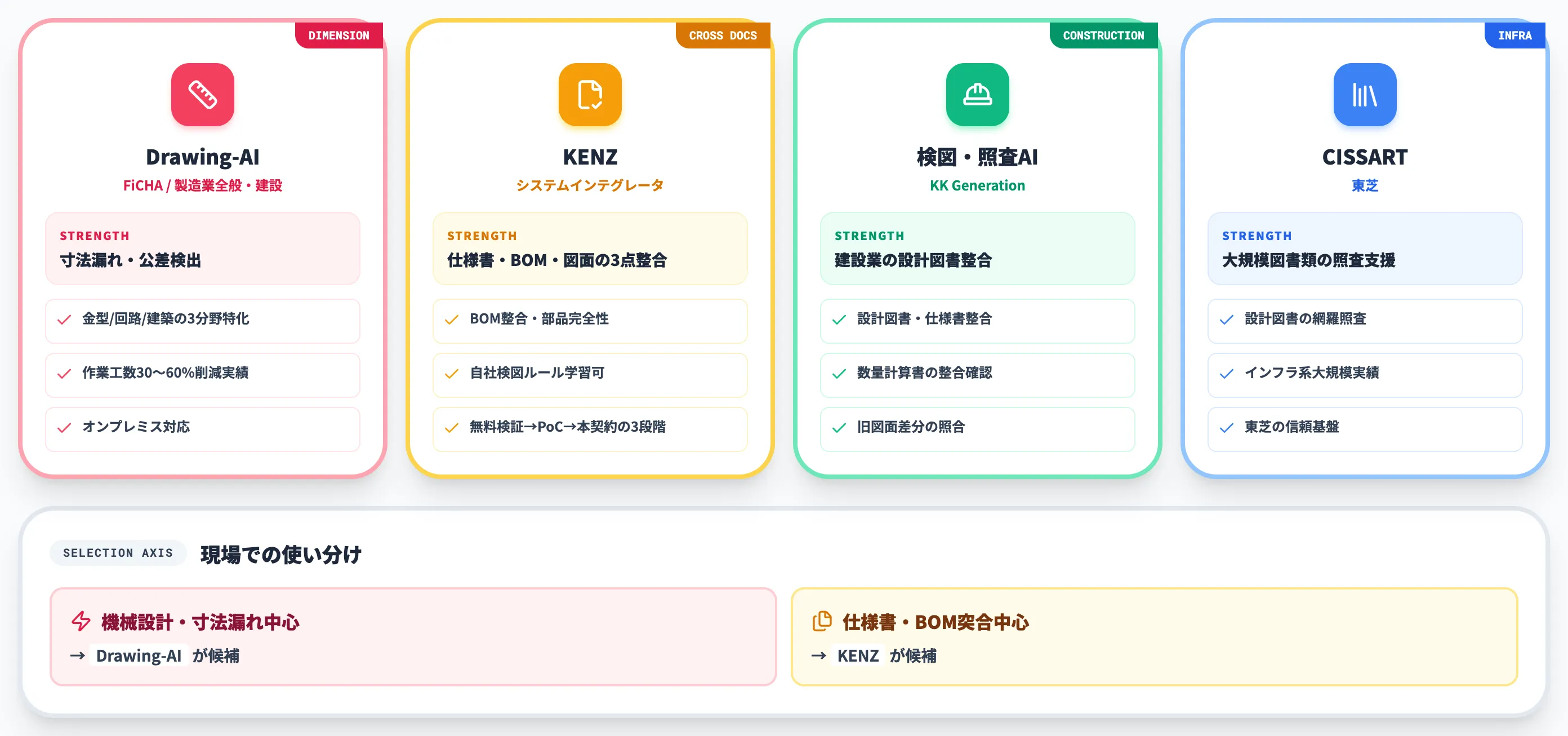

主要な検図AIサービス

以下に、2026年3月時点の代表的な検図AIサービスを整理しました。

サービス名	提供企業	対象業界	主な特徴

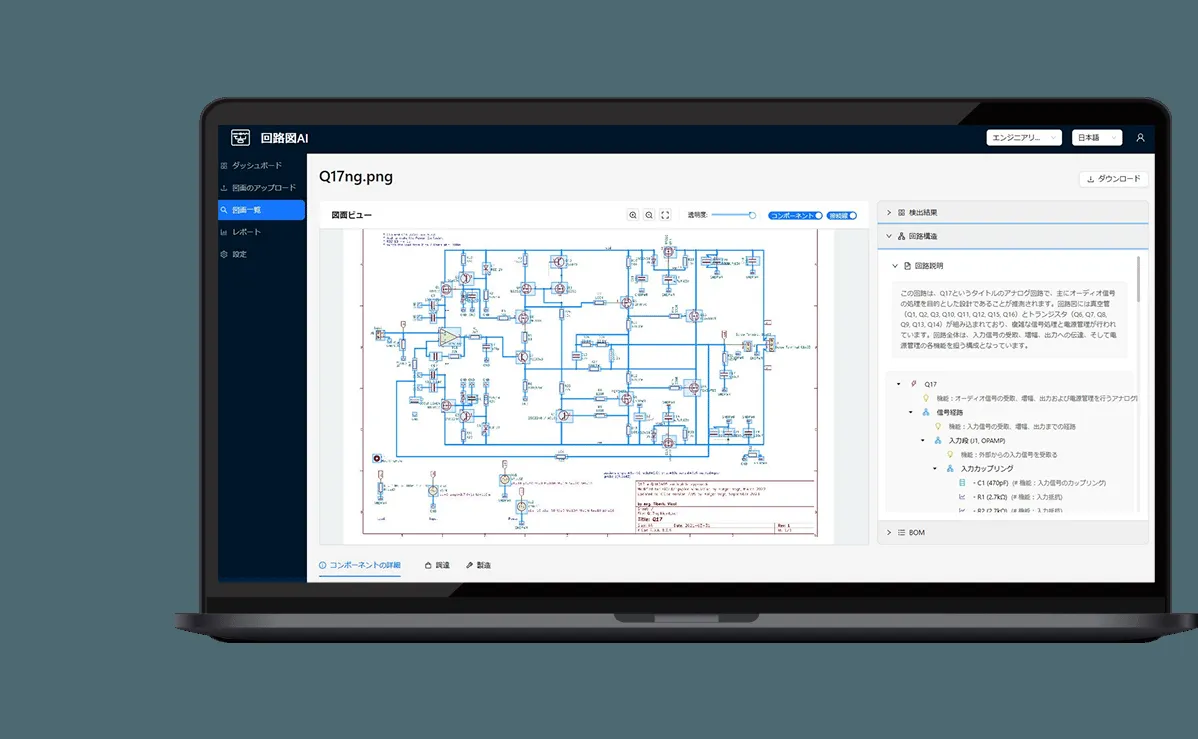

Drawing-AI	FiCHA	製造業全般	寸法漏れ・公差不整合を自動検出。オンプレミス対応で機密図面にも対応
KENZ	システムインテグレータ	製造業全般	自社の検図ルールをAIに学習させカスタマイズ可能。仕様書と図面の整合性チェックに強み
検図・照査AI	KK Generation	建設業	建築基準法等の法規制チェックに対応。AIカスタマイズ開発に2〜4ヶ月

Drawing-AIとKENZは製造業全般に対応しており、自社の図面ルールに合わせたカスタマイズが可能です。KK Generationは建設分野に特化しています。機密性が高い図面を扱う場合は、Drawing-AIやKENZのオンプレミス対応が選択肢になります。

---

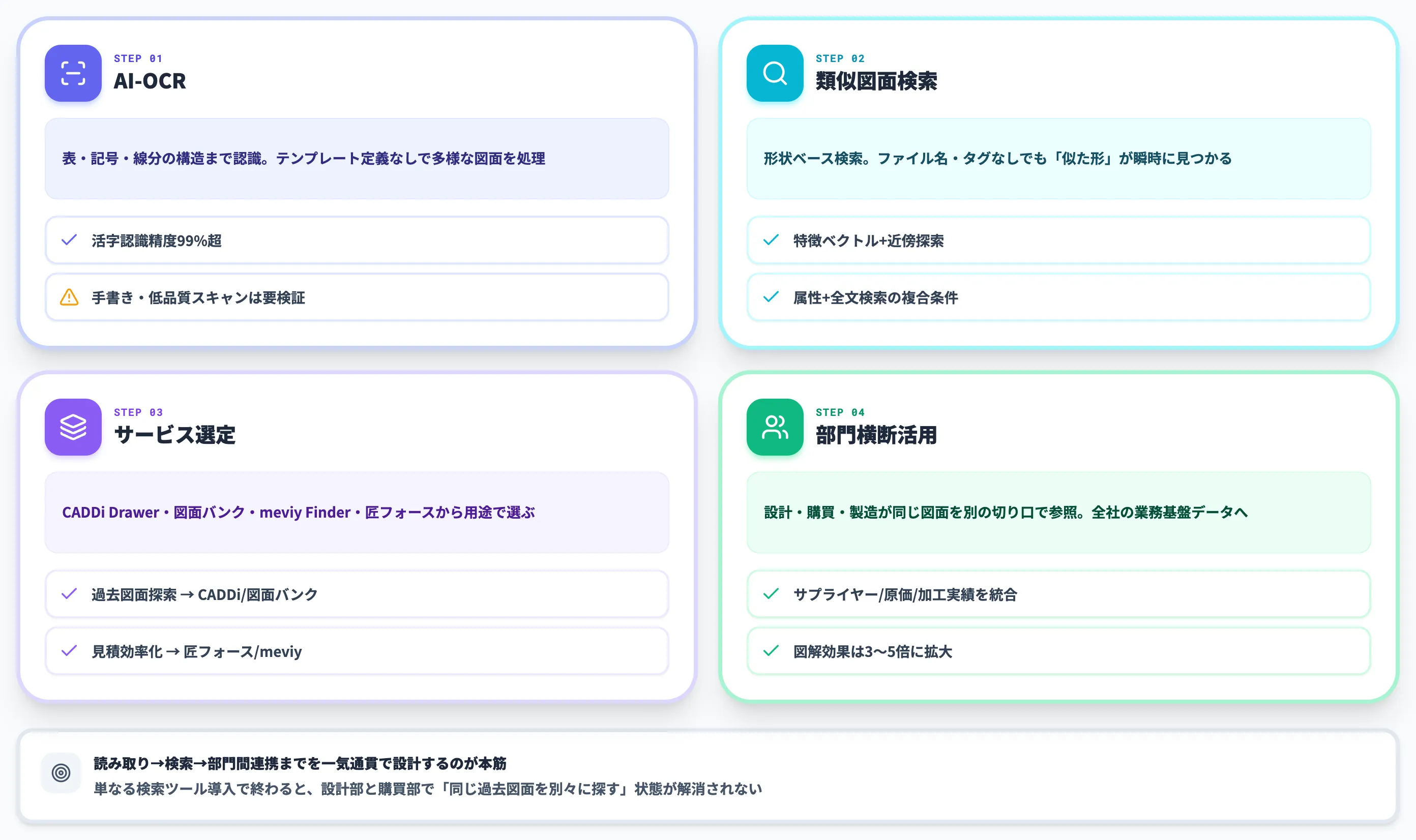

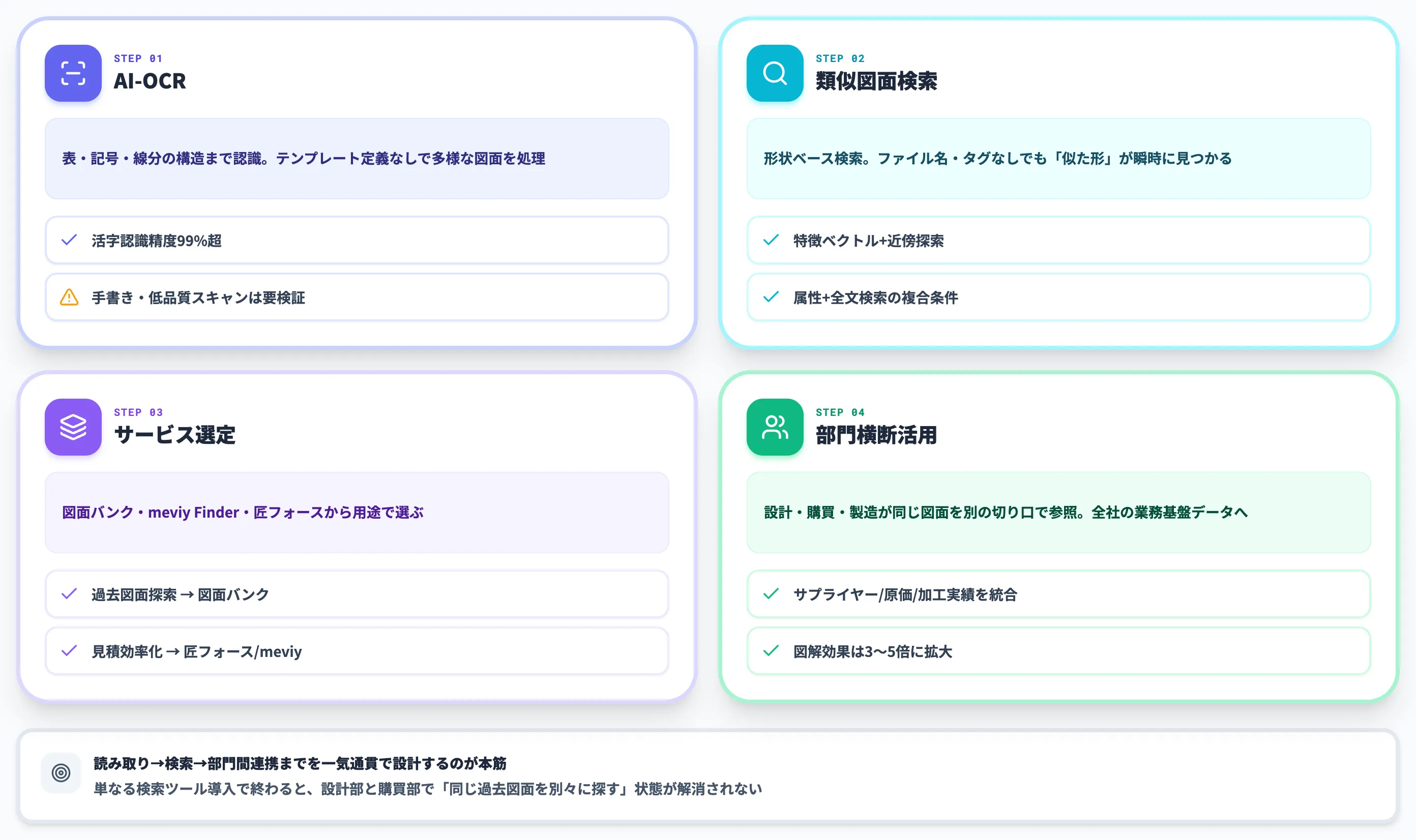

AI-OCRと類似図面検索による図面のデジタル活用

図面の「読み取り」と「検索」は、AI活用の中でも最も導入効果が出やすい領域です。紙やPDFの図面をAI-OCRでデジタルデータに変換し、そのデータを使って過去の類似図面を瞬時に探し出す。この2つを組み合わせることで、「図面を探す」「図面から情報を転記する」という日常的な非効率を根本から解消できます。

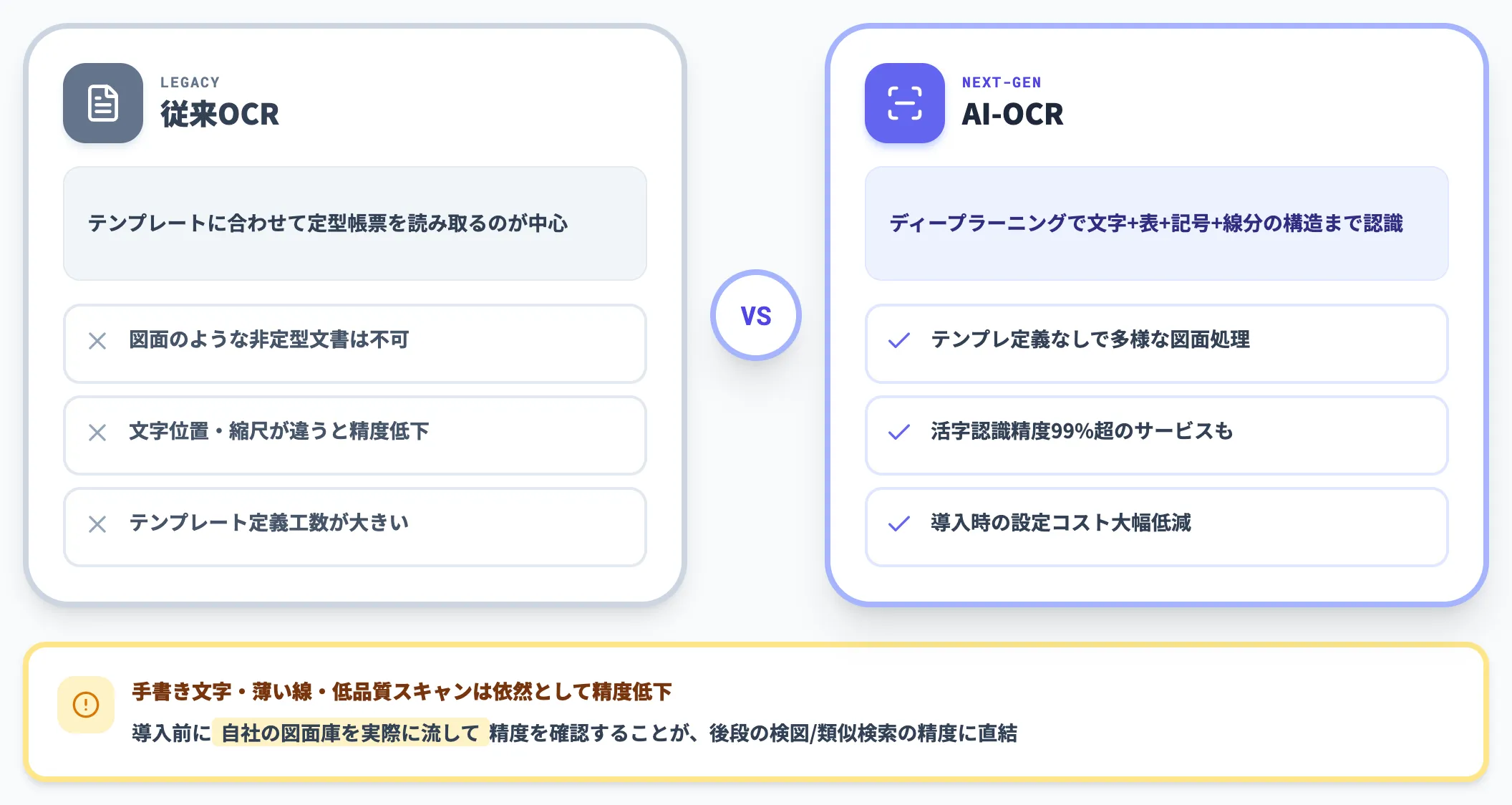

従来OCRとAI-OCRの違い

従来のOCRは、テンプレートに沿った定型帳票の読み取りが中心でした。図面のように文字の位置やフォーマットが毎回異なる非定型文書には対応しきれず、「読み取ったけど使い物にならない」と判断される場面が多くありました。

AI-OCRは、ディープラーニングを活用して文字だけでなく図面内の表・記号・線分の構造まで認識します。テンプレート定義なしで多様な図面を処理できるため、導入時の設定コストが大幅に下がっています。

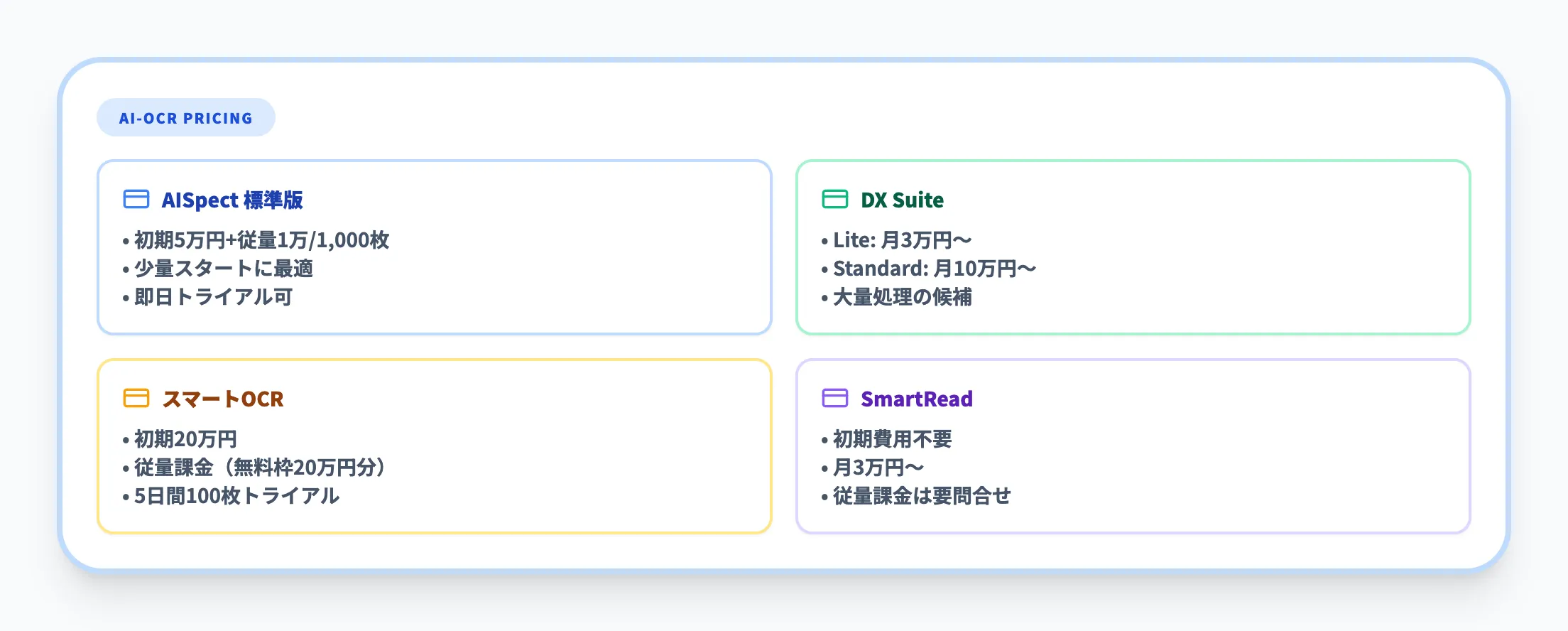

主要なAI-OCRサービスの料金比較

以下に、図面対応の主要なAI-OCRサービスの料金体系を整理しました。

サービス名	初期費用	月額費用	従量課金	無料トライアル
AISpect 標準版	50,000円	基本料なし	1,000枚ごとに10,000円	即日利用可
DX Suite	要問合せ	Lite 30,000円/月〜、Standard 100,000円/月〜	無料枠超過分あり	あり
スマートOCR	200,000円	従量課金制（無料枠20万円分含む）	あり	5日間/100枚
SmartRead	不要	30,000円〜	要問合せ	要問合せ

少量の図面からスモールスタートする場合は、初期費用が低く従量課金制のAISpect標準版が始めやすい選択肢です。月に数千枚以上の図面を定常的に処理するなら、DX SuiteのStandardプランが候補になります。

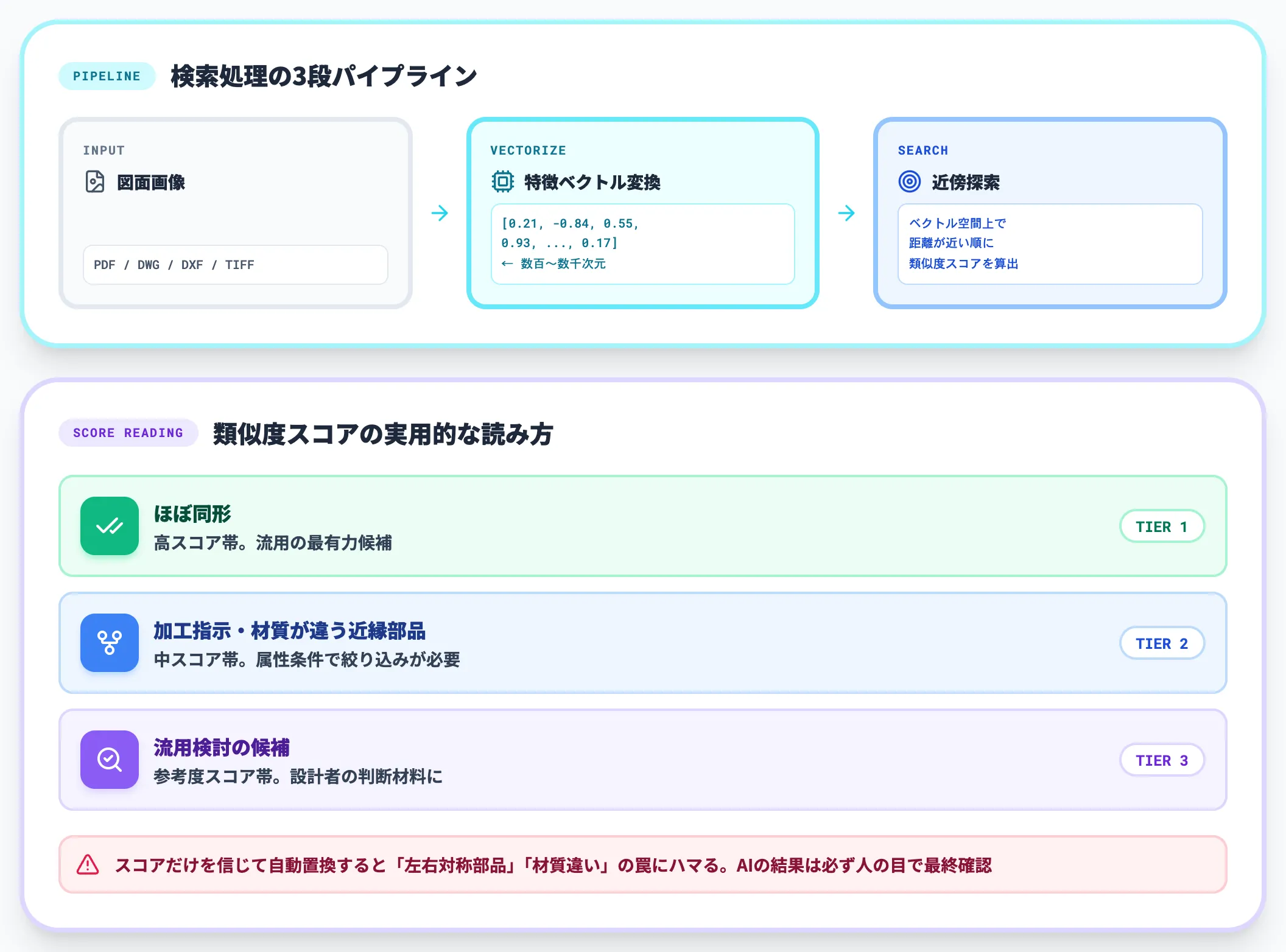

AI類似図面検索の仕組み

AI類似図面検索は、図面の「形状」を画像認識技術で分析し、過去に作成された類似形状の図面を瞬時に見つけ出す技術です。従来はファイル名やタグに頼るしかなく、「この部品に似た図面が過去にあったはず」という記憶からの検索はほぼ不可能でした。形状ベースの検索なら、ファイル名が違ってもタグが付いていなくても、形が似ていれば結果に上がります。

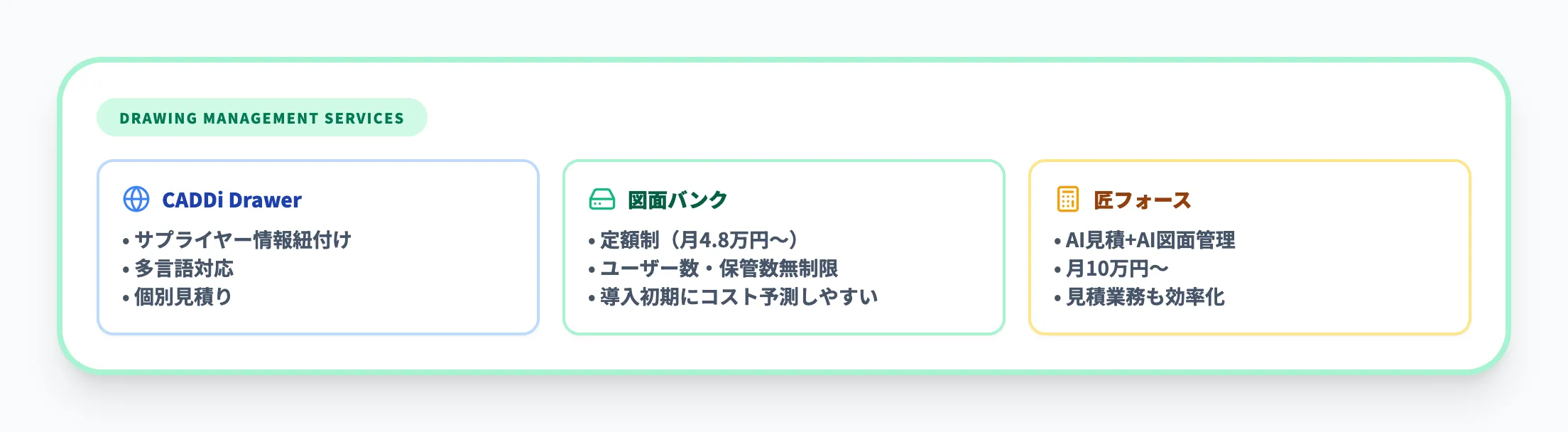

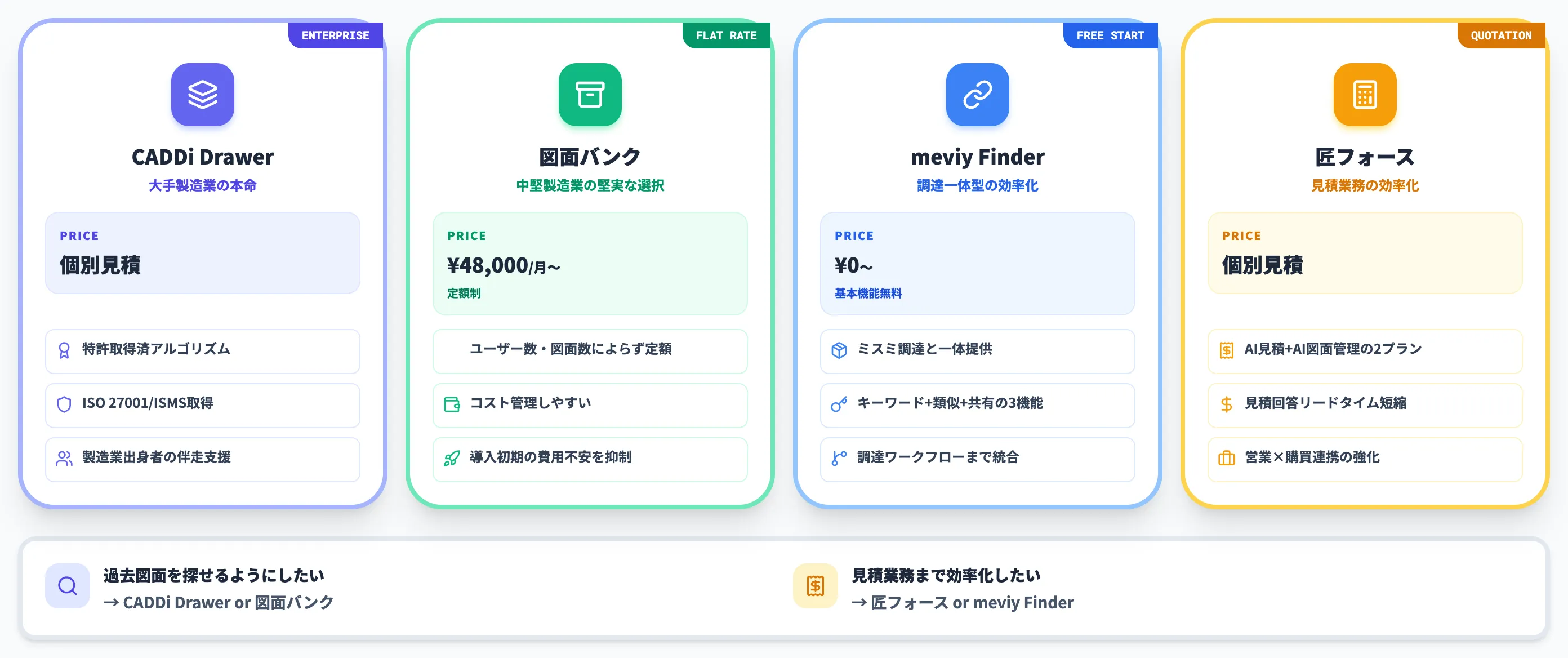

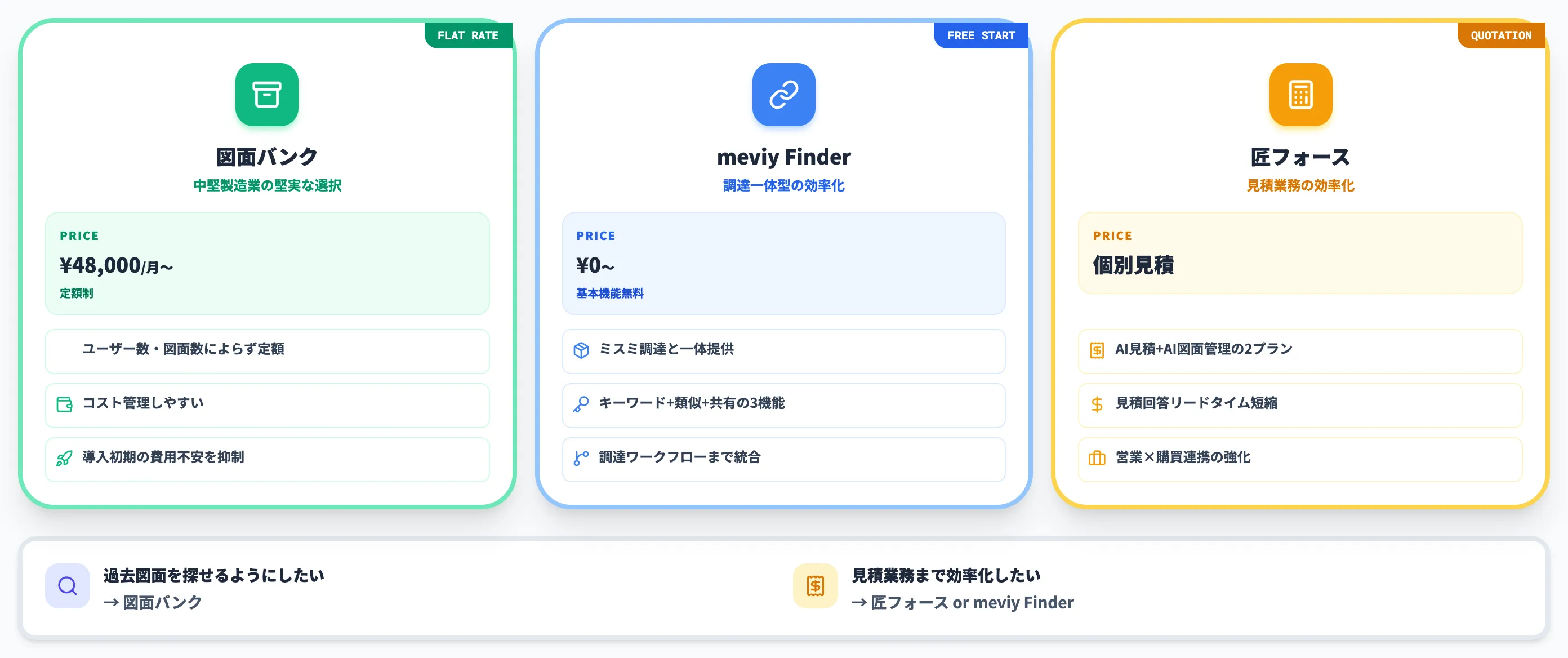

主要な図面管理・検索サービス

サービス名	初期費用	月額費用	特徴
CADDi Drawer	要問合せ	個別見積り	サプライヤー情報の紐付け・多言語対応を含む総合プラットフォーム
図面バンク	要問合せ	48,000円〜（定額）	ユーザー数・図面保管数によらず定額。導入初期にコスト管理しやすい
匠フォース	個別見積り	100,000円〜	AI見積+AI図面管理の2プラン構成。見積業務の効率化にも対応

「まず図面を探せるようにしたい」ならCADDi Drawerか図面バンク、見積業務も含めて効率化したい場合は匠フォースが選択肢に入ります。デモや有償トライアルを提供しているサービスが多く、自社の図面で事前に検証できます。

---

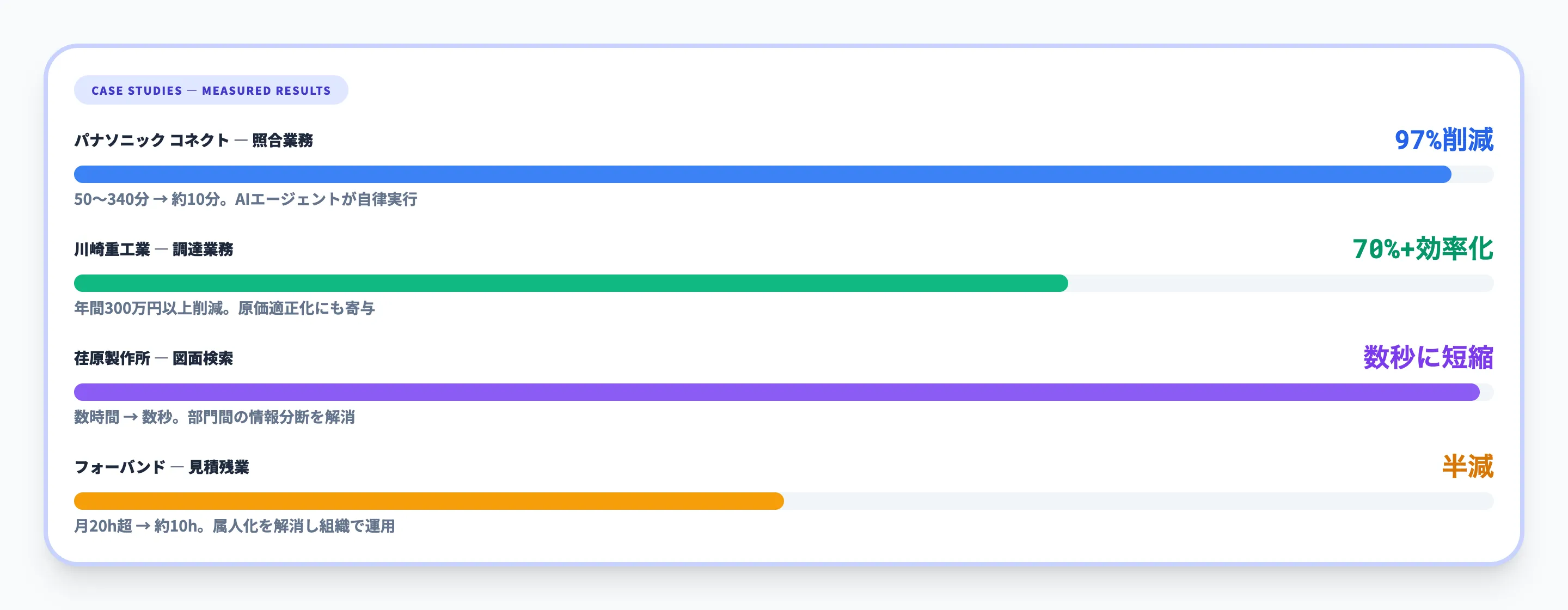

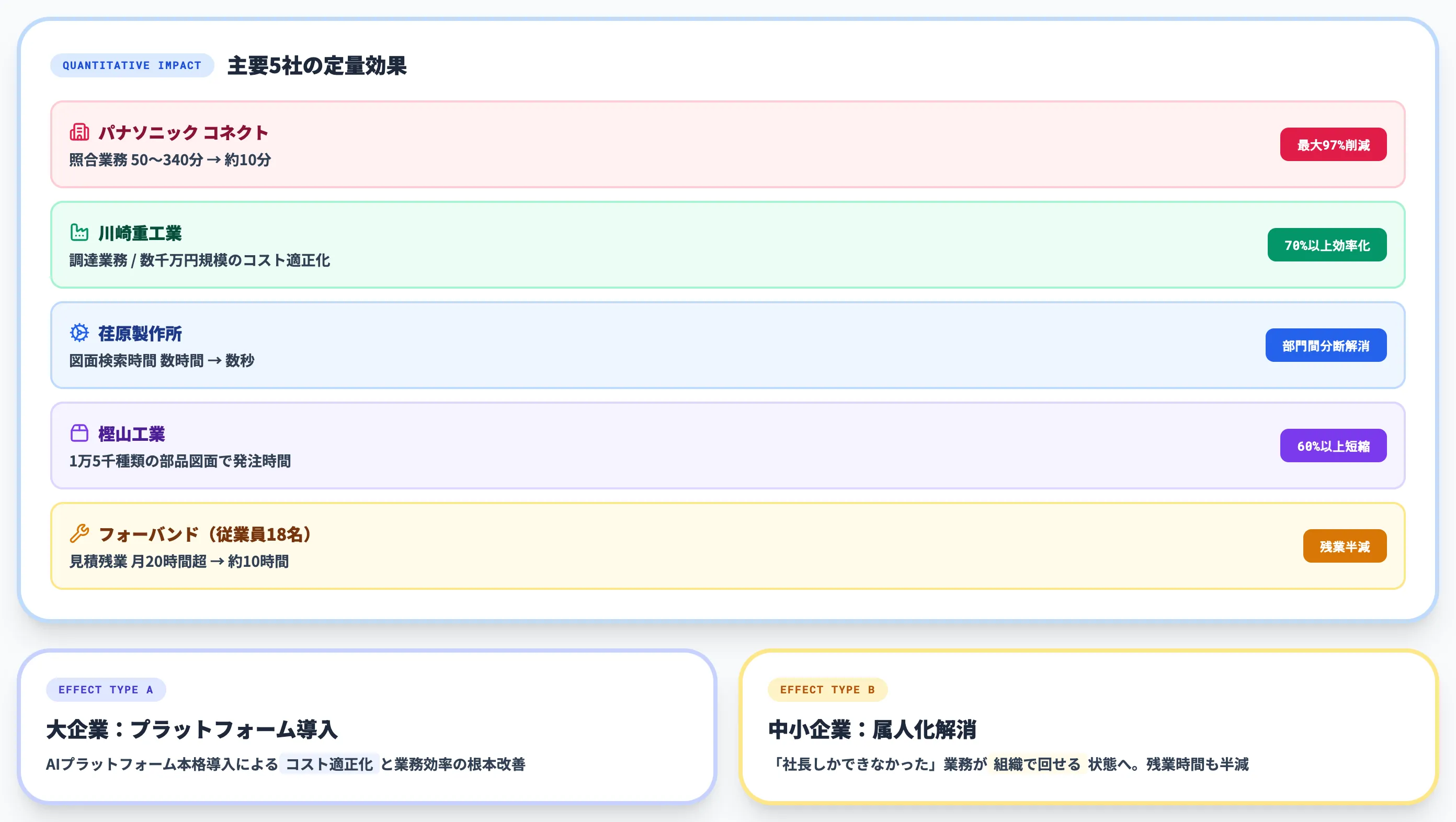

AIによる図面業務の効率化に成功した導入事例

ここでは、業種・規模の異なる4社の事例を紹介します。いずれも公式のプレスリリースまたは導入事例ページで成果が公開されている事例です。

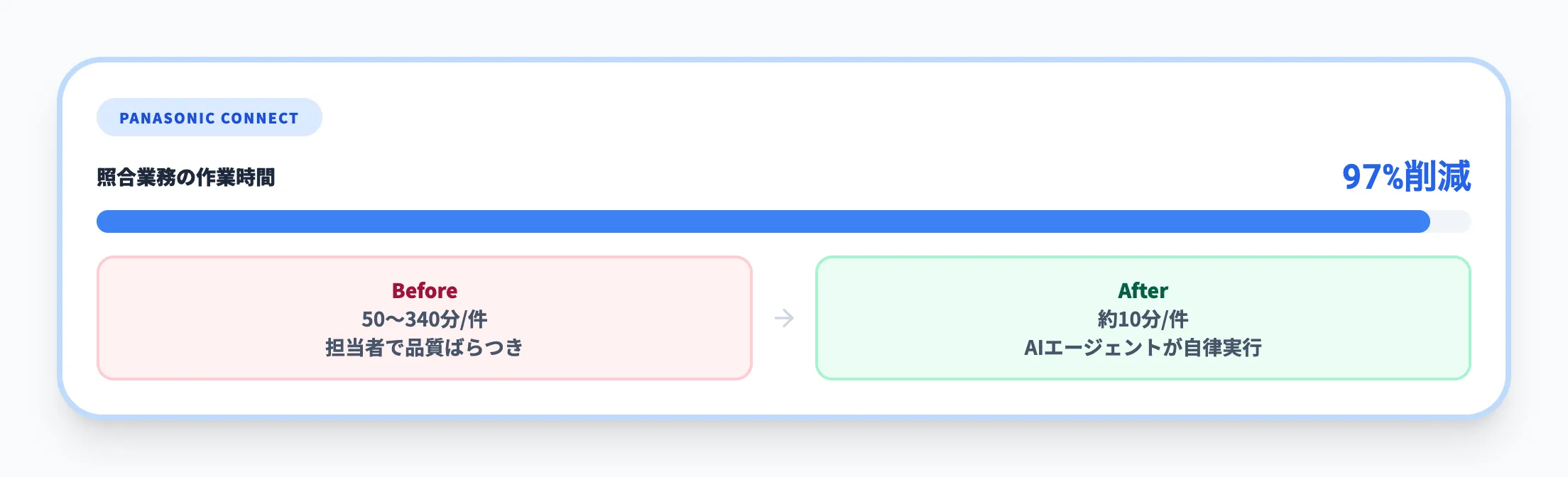

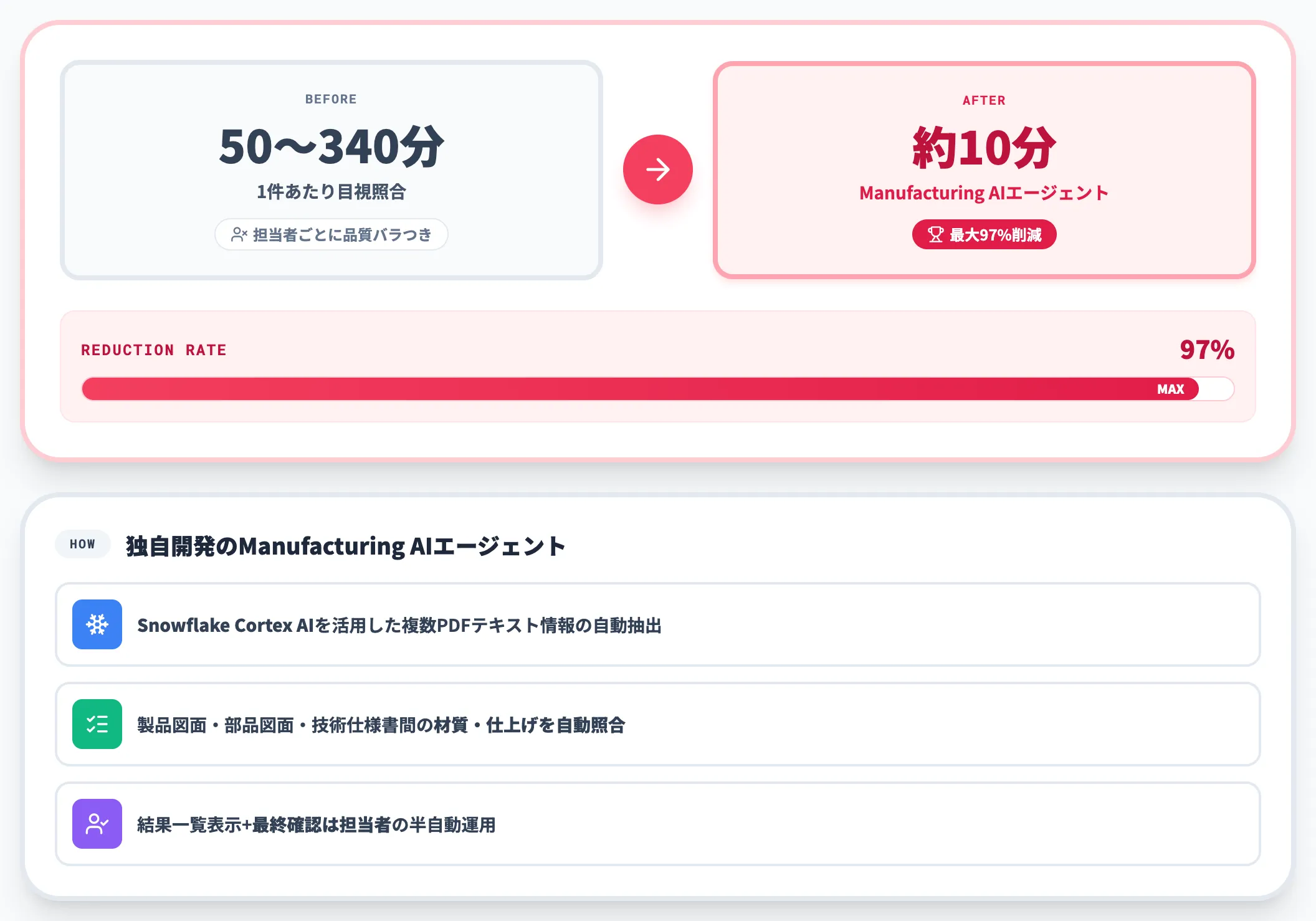

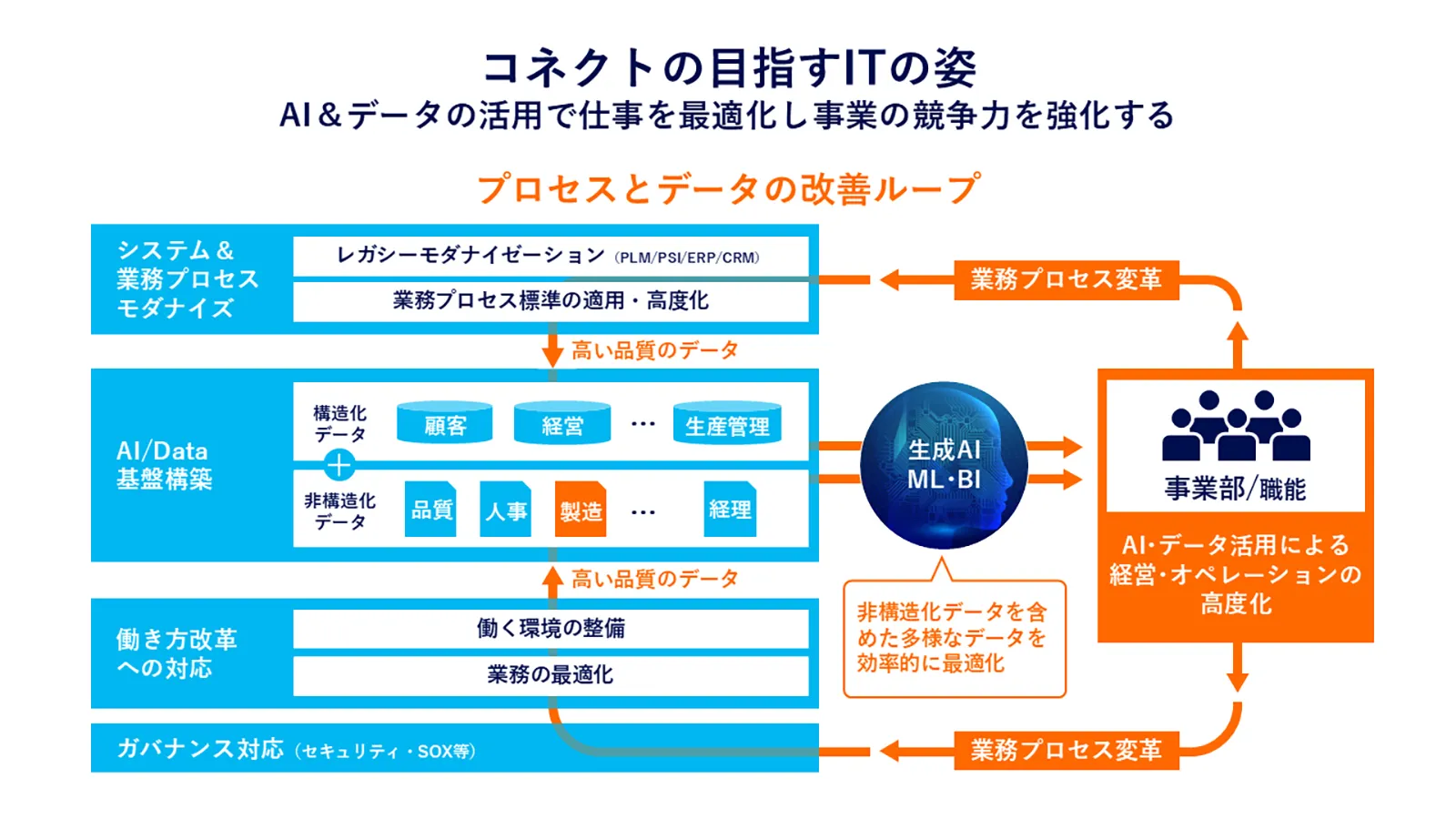

パナソニック コネクト — 照合業務を最大97%削減

パナソニック コネクトでは、製品図面と部品図面、技術仕様書間の材質・仕上げ等の照合を人が目視で実施していました。1件あたり50〜340分を要し、担当者による品質のばらつきも課題でした。

同社は独自開発のManufacturing AIエージェントを導入し、Snowflake社のCortex AIを活用して複数のPDF図面からテキスト情報を自動抽出、項目を自動照合して結果を一覧表示する仕組みを構築しました。照合業務の作業時間を最大97%削減（50〜340分→約10分）し、作業の標準化により品質のばらつきも抑制しています。

単なるOCR読み取りではなく、「複数文書間の照合→結果のレポート化」までをAIエージェントが自律的に実行している点が、従来のAIツール活用とは一線を画すポイントです。

出典：パナソニック コネクト プレスリリース（2026年2月19日）

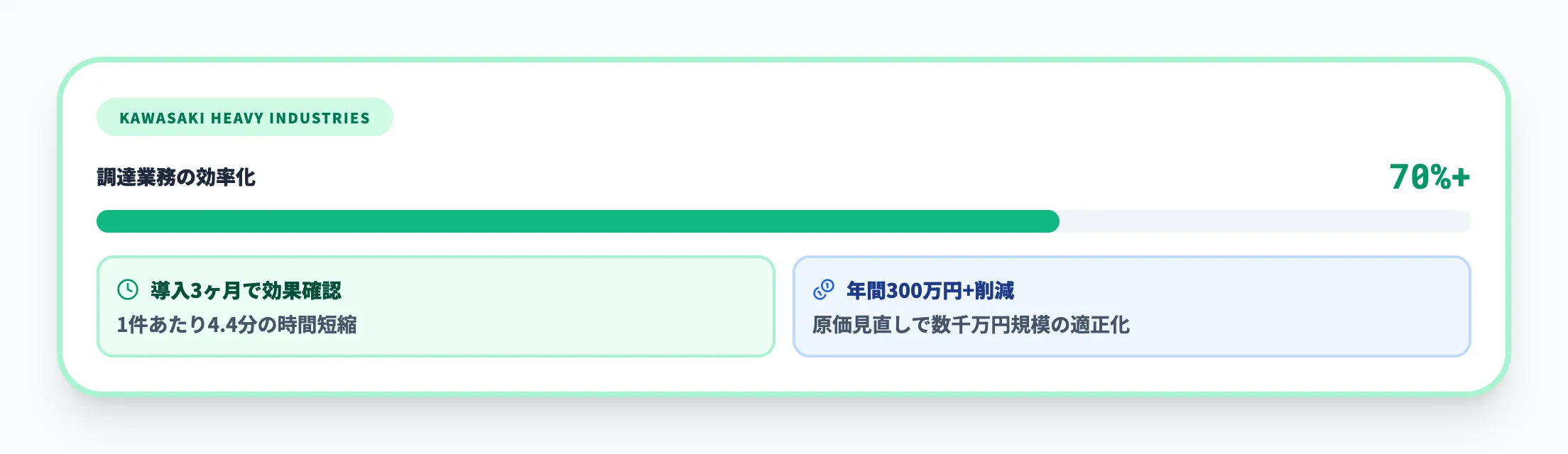

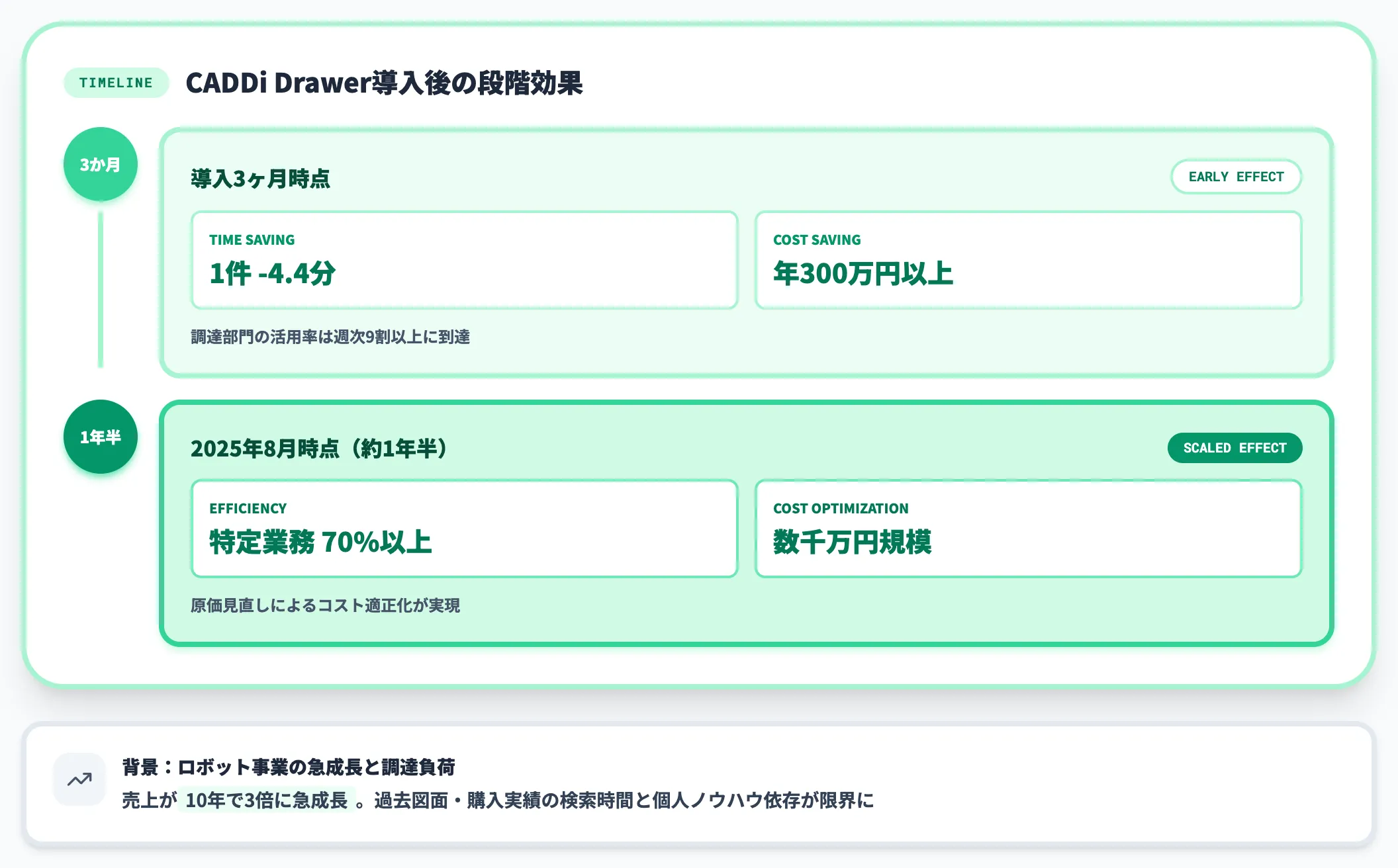

川崎重工業 — 調達業務70%以上の効率化

川崎重工業のロボット事業は売上が10年で3倍に急成長しましたが、その裏で調達業務の負荷も急増していました。過去の図面や購入実績の検索に時間がかかり、個人のノウハウに依存した運用が限界に達しつつあったのです。

CADDi Drawerの導入により、AI類似図面検索と図面データの一元管理を実現。導入3ヶ月で1件あたり4.4分の時間短縮効果を確認し、調達部門の特定業務で70%以上の効率化を達成しました。原価見直しにより数千万円規模のコスト適正化にもつながり、年間の削減効果は300万円以上と報告されています。

出典：CADDi公式 川崎重工業事例、CADDiプレスリリース（2025年8月21日）

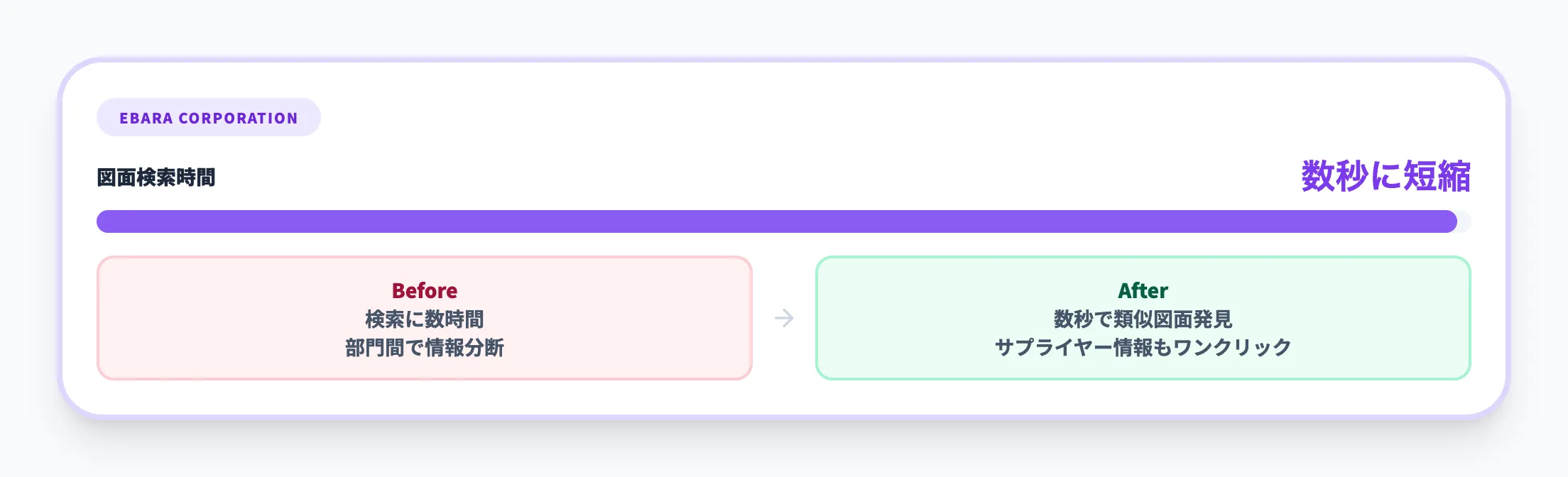

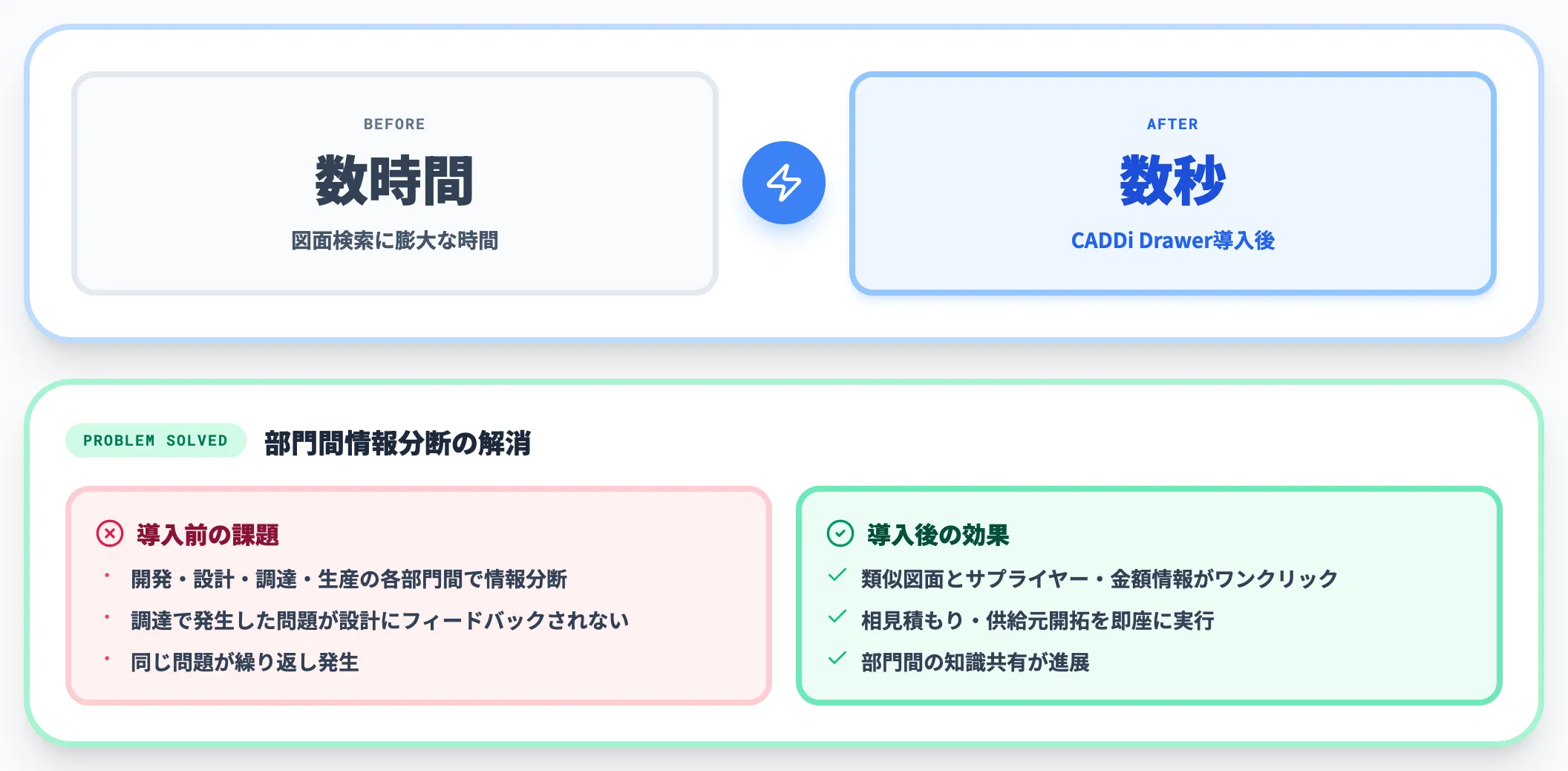

荏原製作所 — 図面検索を数時間から数秒に

ポンプ・産業機械メーカーの荏原製作所では、開発・設計・調達・生産の各部門間で情報が分断されていました。図面検索に数時間を要するだけでなく、調達で発生した問題が設計にフィードバックされず同じ問題が繰り返し発生するという構造的な課題を抱えていました。

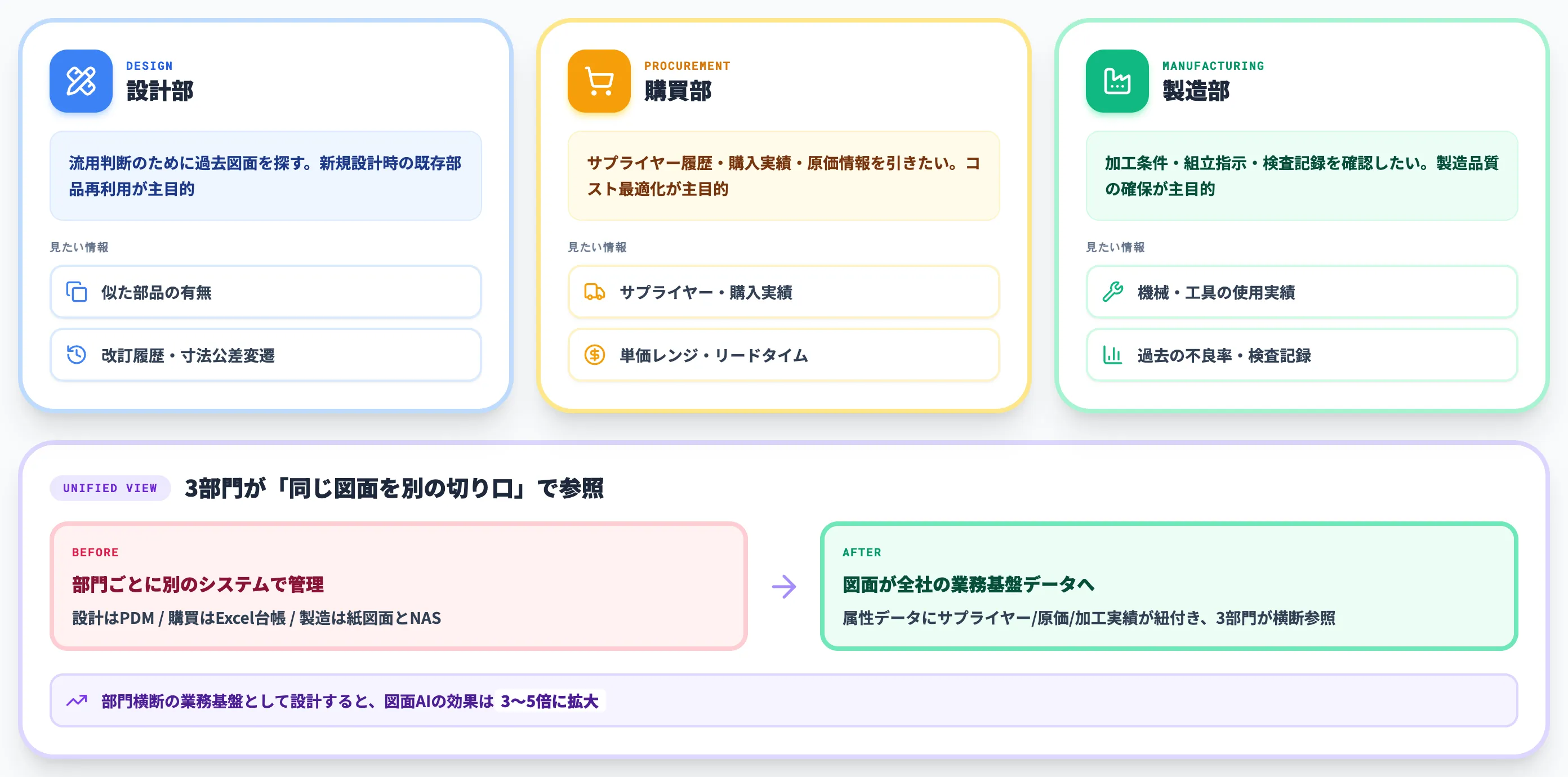

CADDi Drawerの導入により図面検索が数秒に短縮。類似図面とサプライヤー・金額情報がワンクリックで入手可能になり、相見積もりや供給元開拓を即座に実行できるようになりました。部門間の情報分断が解消されたことで、知識共有も進んでいます。

出典：CADDi公式 荏原製作所事例

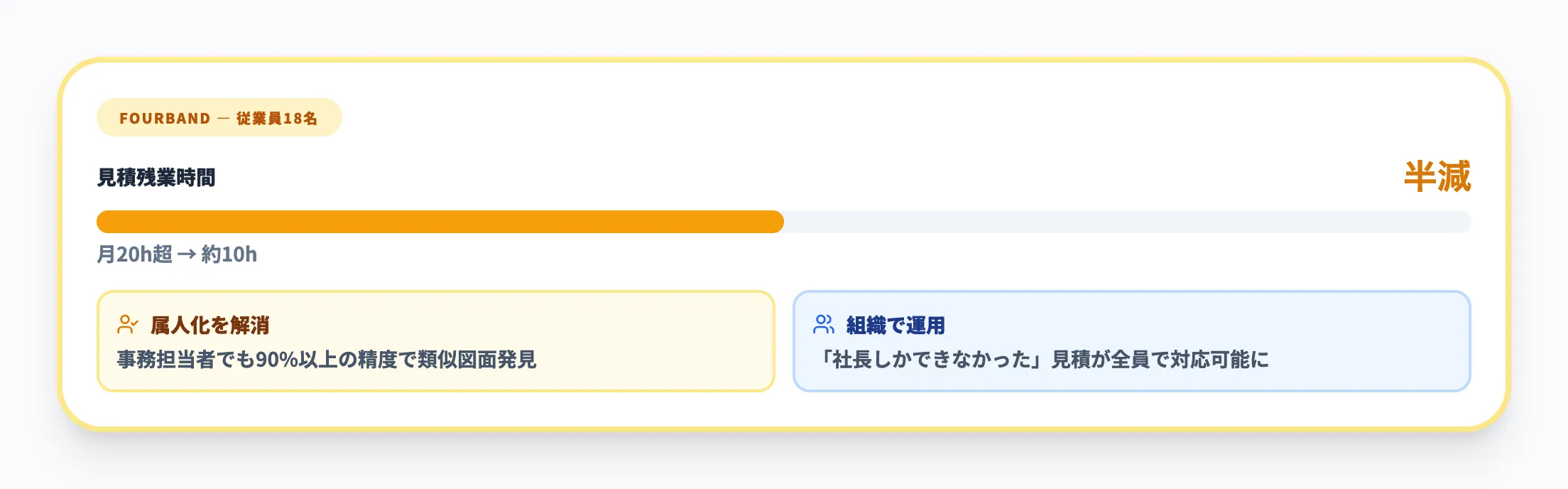

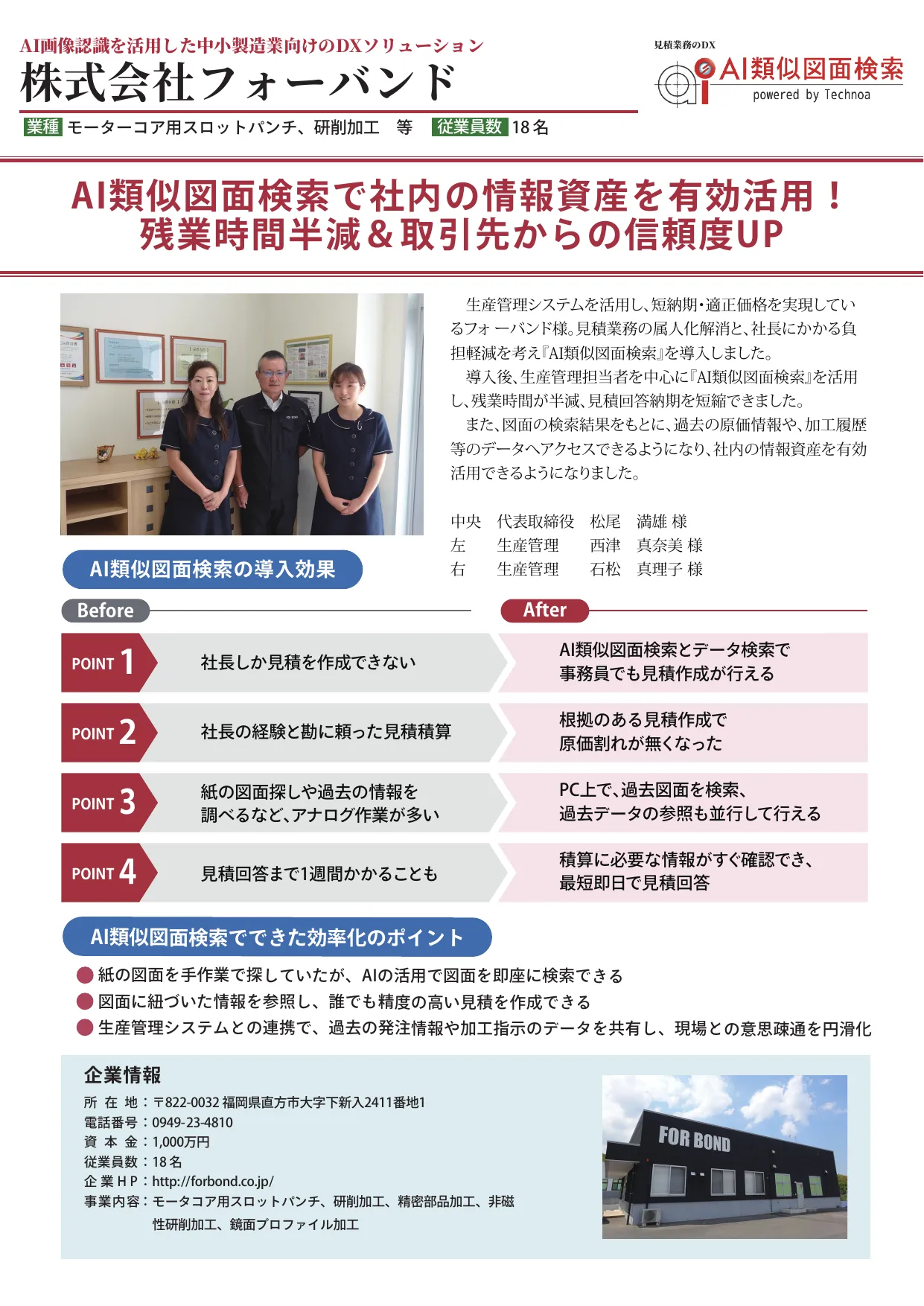

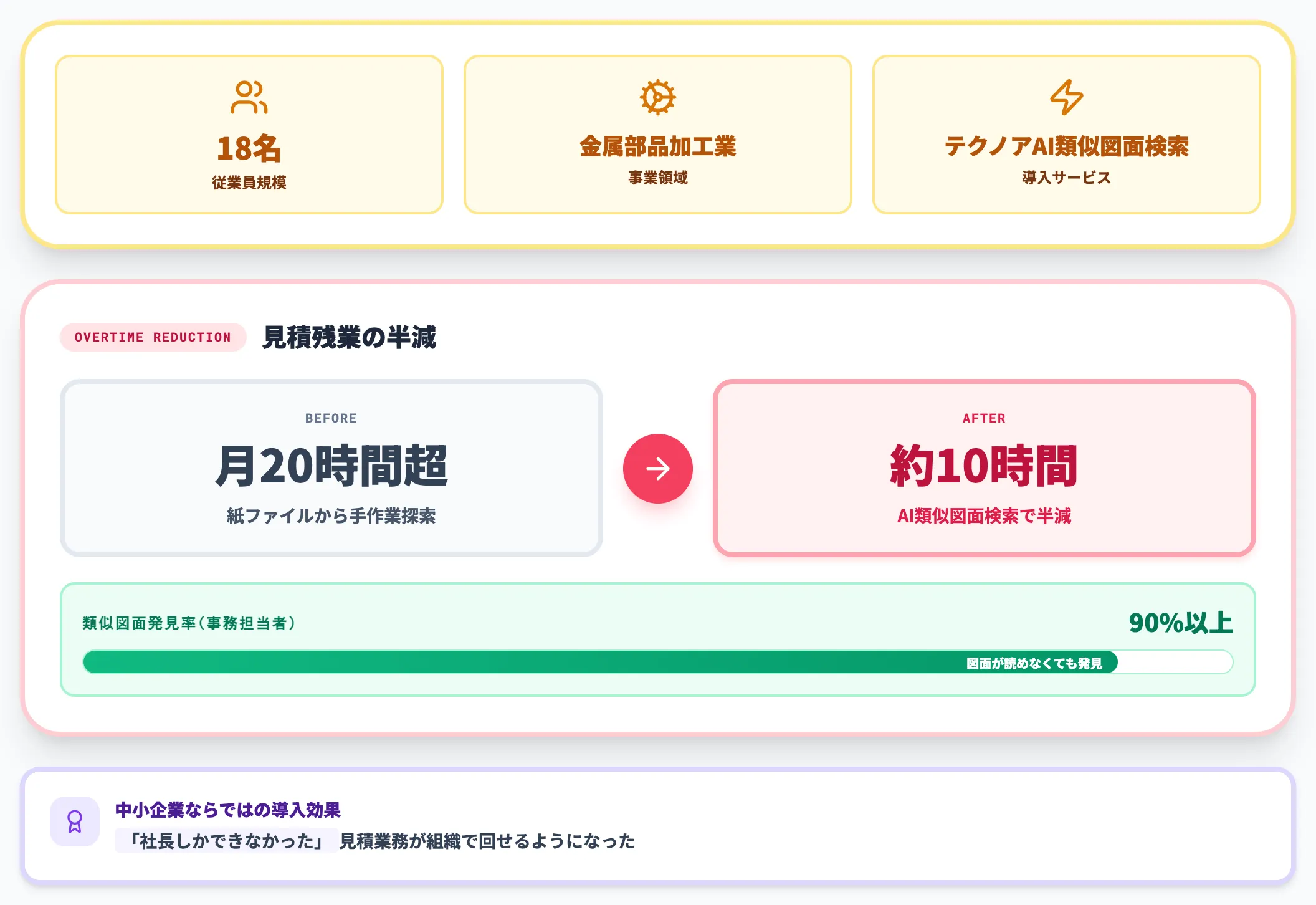

フォーバンド — 中小製造業の見積残業を半減

従業員18名の金属部品加工業フォーバンドでは、見積作成時に類似図面を紙のファイルから手作業で探索し、社長が積算する属人的なフローが常態化していました。残業時間は月20時間超。

テクノア AI類似図面検索を導入した結果、図面を読めない事務担当者でも90%以上の確率で正しい類似図面を発見できるようになりました。残業時間は月20時間超から約10時間に半減。「社長しかできなかった」見積業務が組織で回せるようになった点が、中小企業ならではの導入効果です。

出典：テクノア AI類似図面検索 フォーバンド様導入事例（PDF）

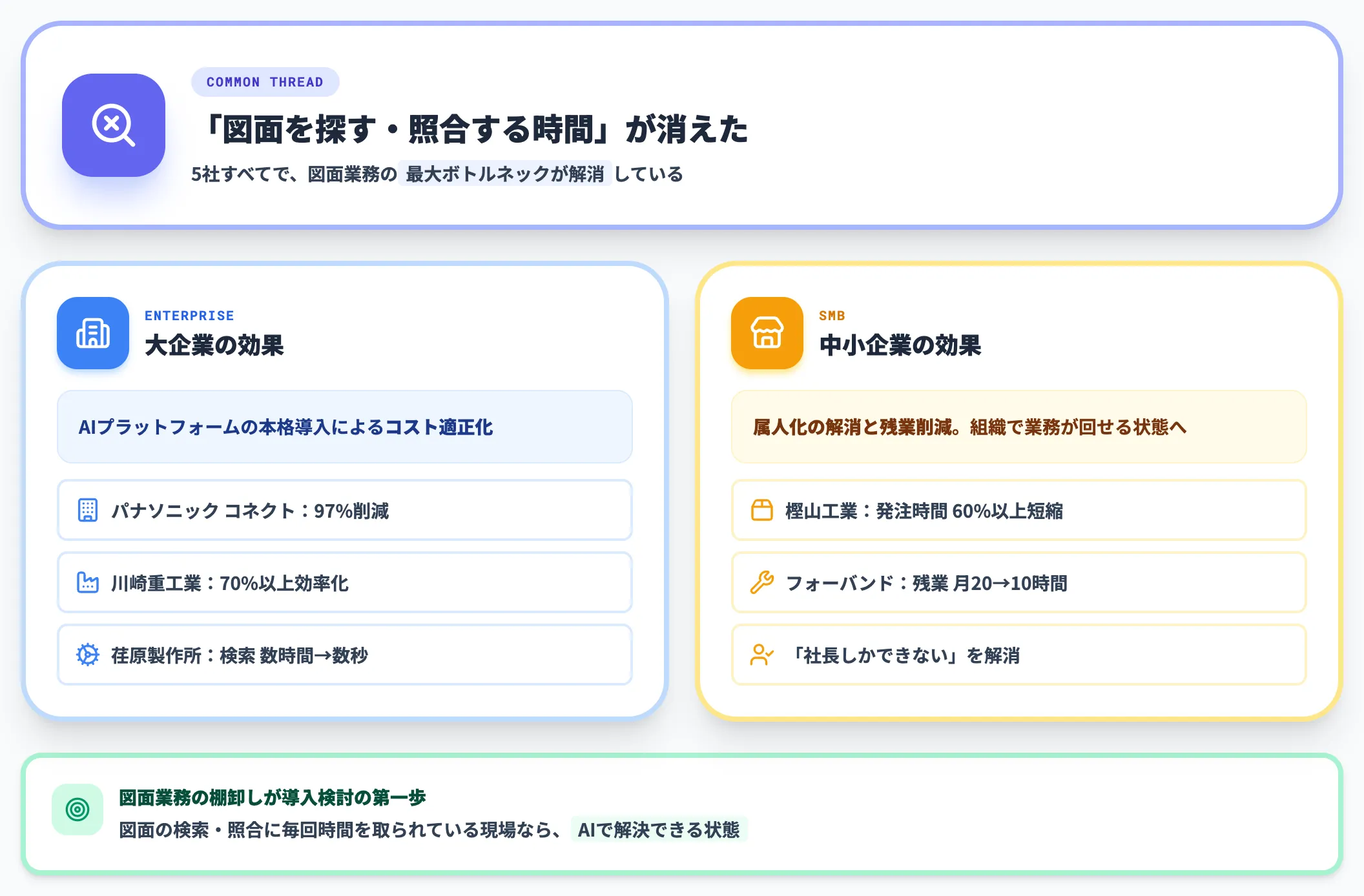

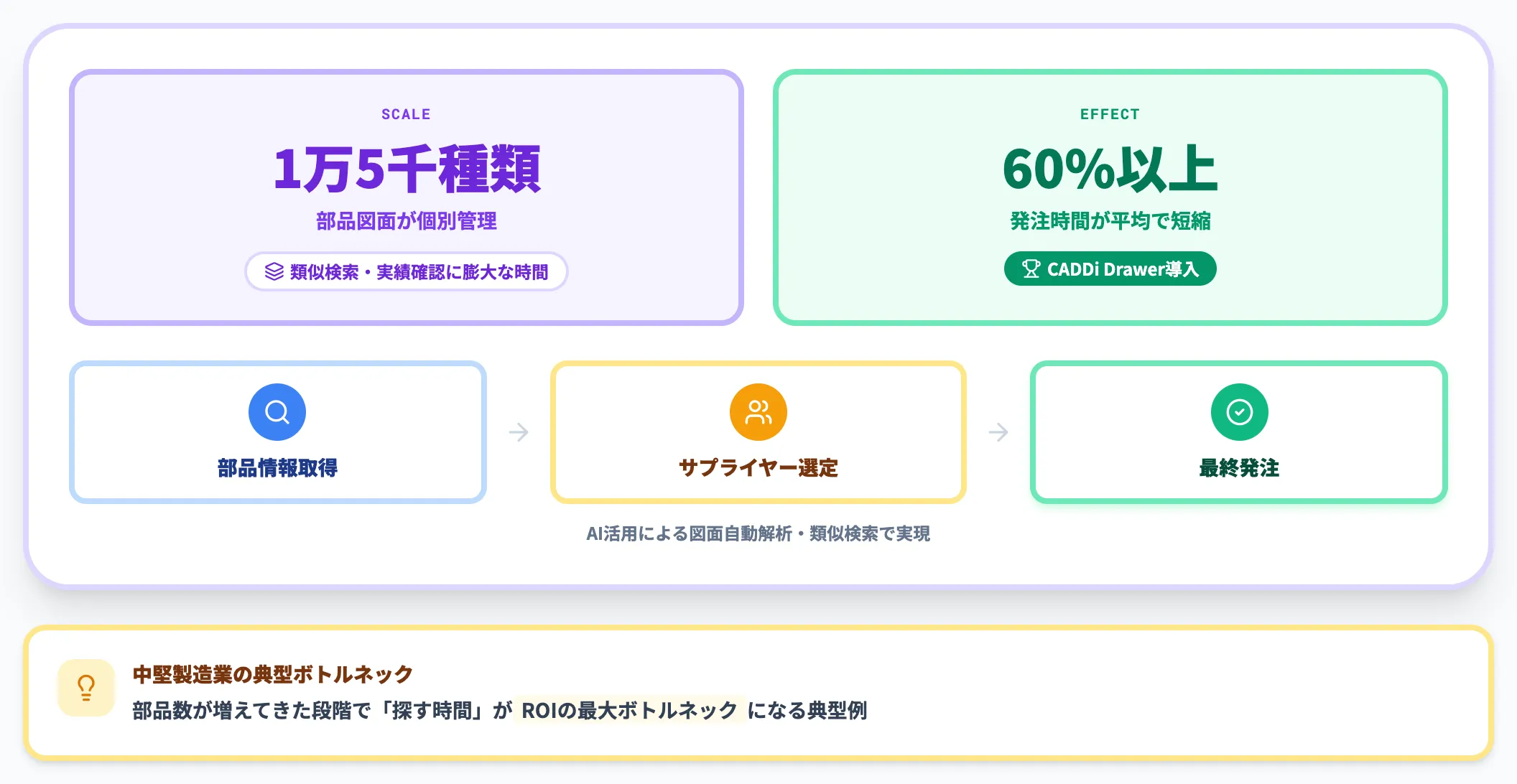

4社に共通するのは、「図面を探す・照合する作業」の工数が劇的に削減されている点です。大企業ではAIプラットフォームの本格導入によるコスト適正化が、中小企業では属人化の解消と残業削減が主な効果として表れています。

図面の検索や照合に毎回まとまった時間を取られているなら、それはAIで解決できる状態です。まずは自社の図面業務のどこに最も時間がかかっているかを洗い出すことが、導入検討の第一歩になります。

---

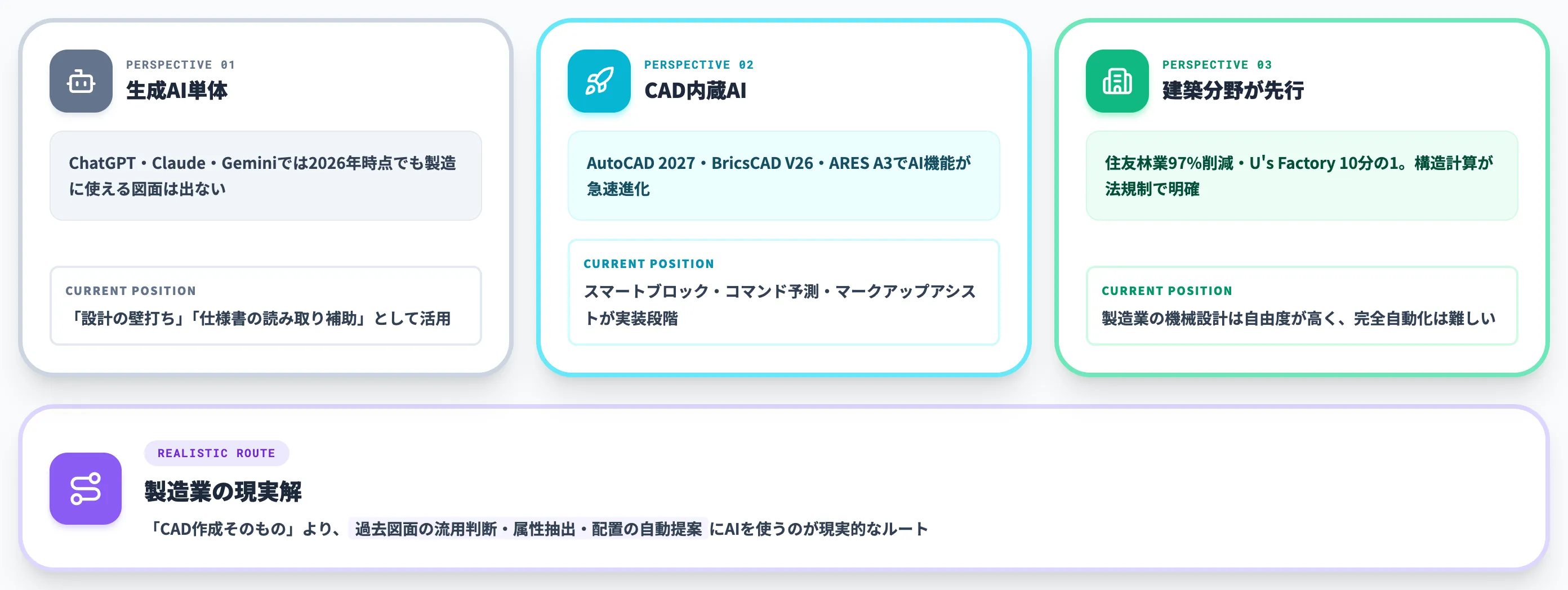

生成AIによる図面作成の現状とCADソフトのAI機能

ChatGPTやClaudeなどの生成AIで図面は作れるのか。CADソフトに搭載されたAI機能はどこまで進化しているのか。2026年時点の到達点と限界を整理します。

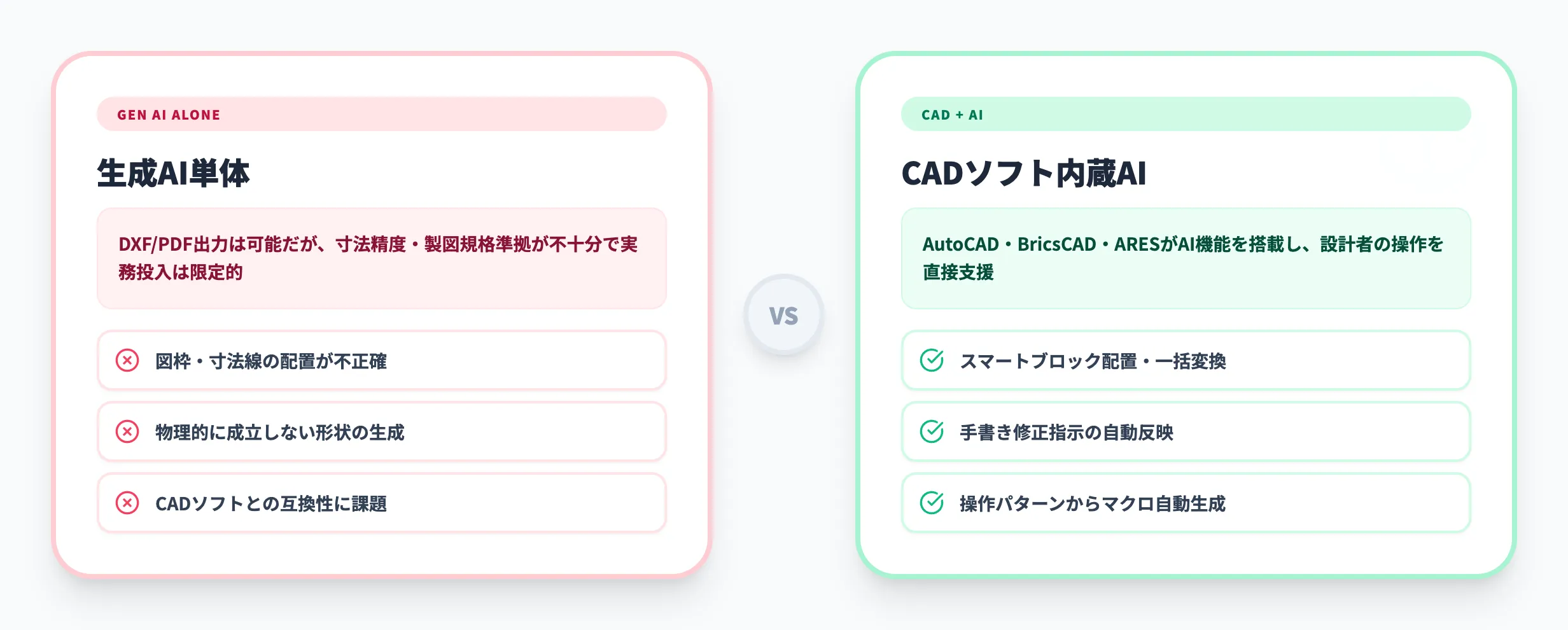

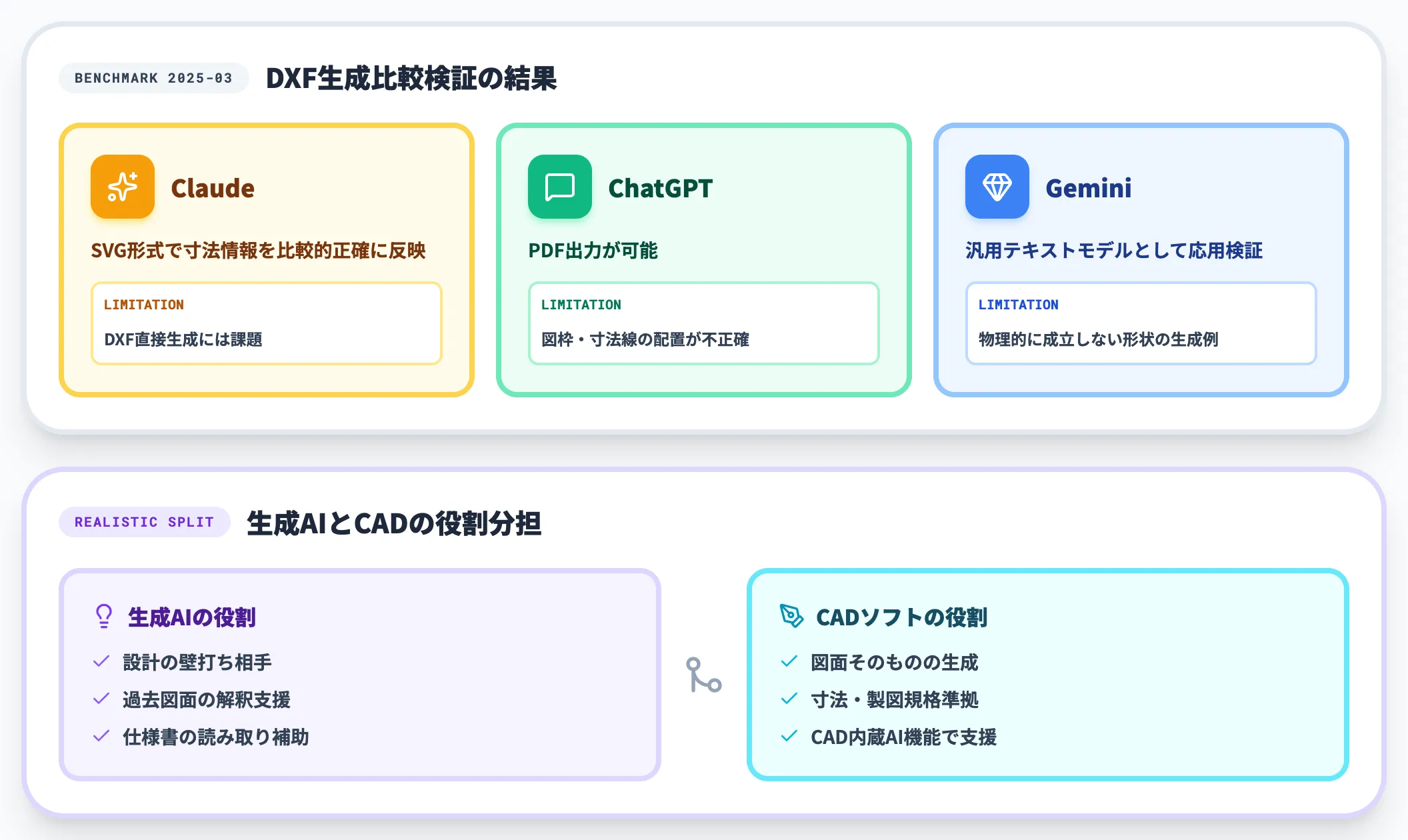

生成AI単体での図面作成はまだ難しい

2025年3月時点のChatGPT・Claude・GeminiによるDXF生成比較検証では、ClaudeがSVG形式で寸法情報を比較的正確に反映できる一方、CADソフトで直接読み込めるDXF形式への変換には課題が残りました。ChatGPTはPDF出力が可能でしたが図枠や寸法線の配置が不正確で、物理的に成立しない形状を生成するケースもありました。

2026年時点でも生成AI単体での図面作成は実務投入がなお限定的です。寸法の正確性や製図規格への準拠が求められる図面作成では、CADソフトが依然として不可欠です。

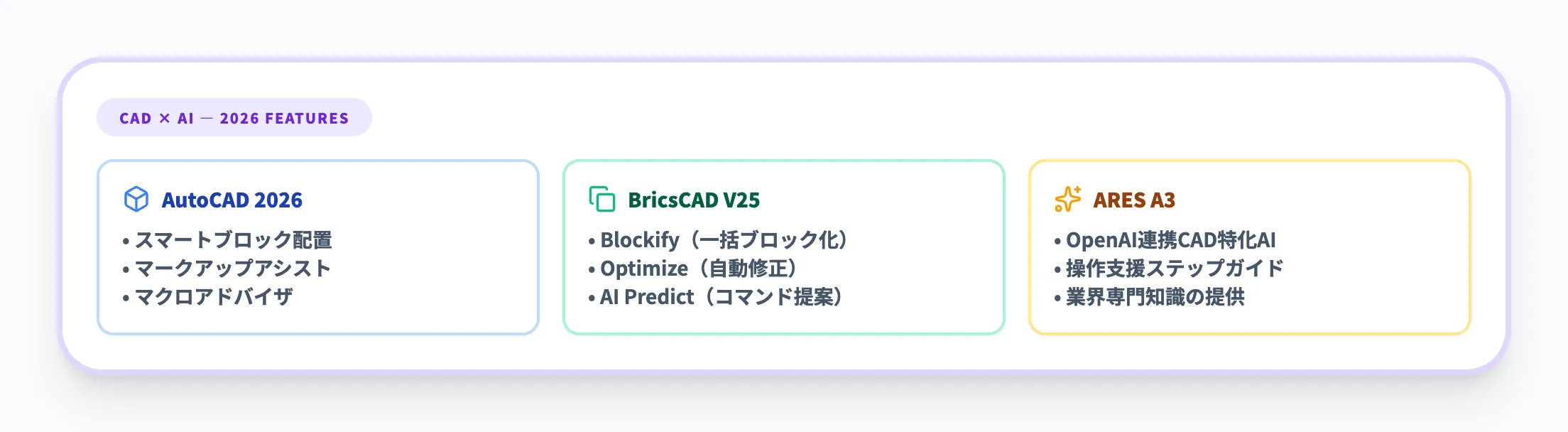

CADソフトに搭載されたAI機能

一方で、CADソフトに組み込まれたAI機能は急速に進化しています。

AutoCAD 2026（Autodesk）は、2025年9月のアップデートでAI機能を大幅に強化しました。スマートブロックはAIが既存ブロックから適切な配置位置・角度を自動提案し、図面内の同一形状を検出してブロックに一括変換します。マークアップアシストはPDF上の手書き修正指示をAIが認識し、MOVE・COPY・DELETEなどの操作を自動反映。マクロアドバイザは頻繁な操作パターンからマクロを自動生成します。

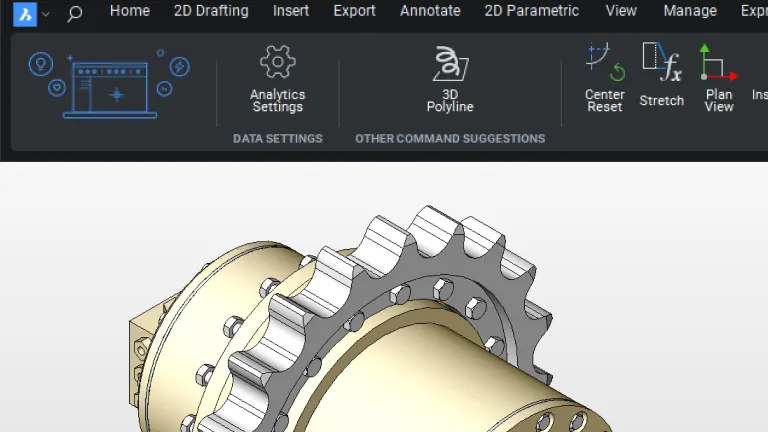

BricsCAD V25は、Blockifyが図面内の同一形状をAIで検出し一括ブロック化、Optimizeがズレ修正・隙間接続・長さ丸め処理を自動実行、AI Predictが次に使うべきコマンドを自動提案します。

ARES A3（Graebert）は、OpenAIとの共同開発によるCAD特化AI「A3」を搭載。コマンド操作のステップバイステップ案内、単位変換・容積計算、建築レイヤー名やDIN規格情報の提供など、設計者の作業を幅広くサポートします。

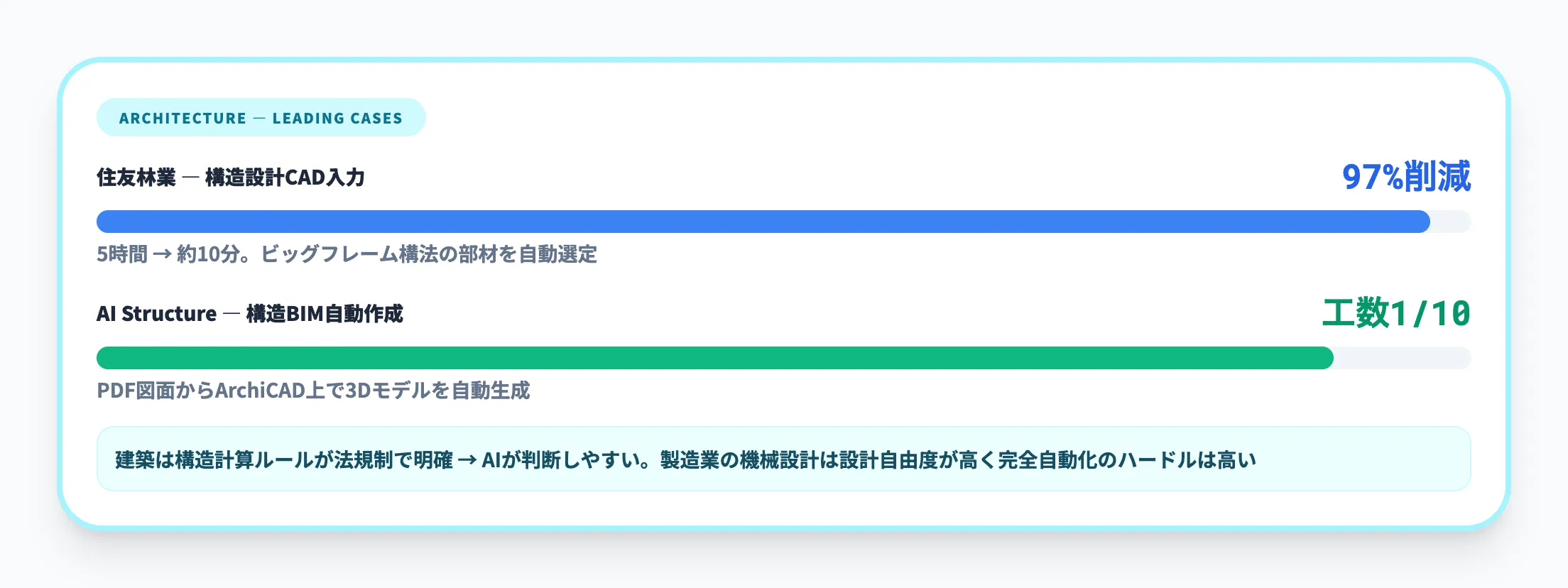

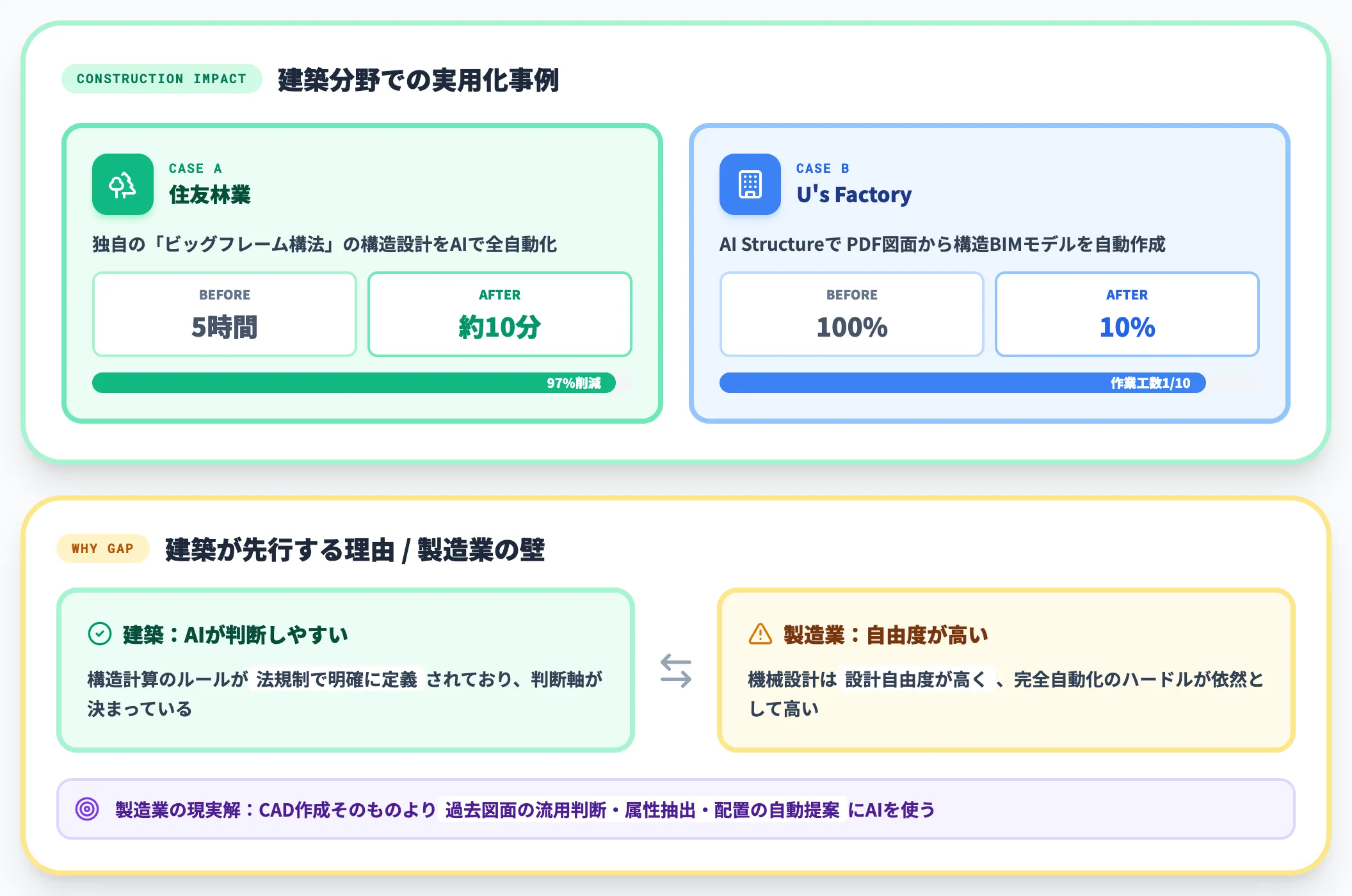

建築分野で先行する実用化

建築分野では、AIによる図面作成・設計の自動化が他の業界に先行しています。住友林業は独自の「ビッグフレーム構法」の構造設計をAIで全自動化し、CAD入力作業を5時間から約10分に短縮（97%削減）。U's FactoryのAI Structureは、PDF図面から構造BIMモデルを自動作成し作業工数を10分の1に削減しています。

建築分野で先行している理由は、構造計算のルールが法規制で明確に定義されており、AIが判断しやすい領域だからです。製造業の機械設計では設計自由度が高く、完全自動化のハードルは依然として高い状況です。

【関連記事】
製造業における生成AIの活用事例18選！導入時のメリット・デメリットも解説

---

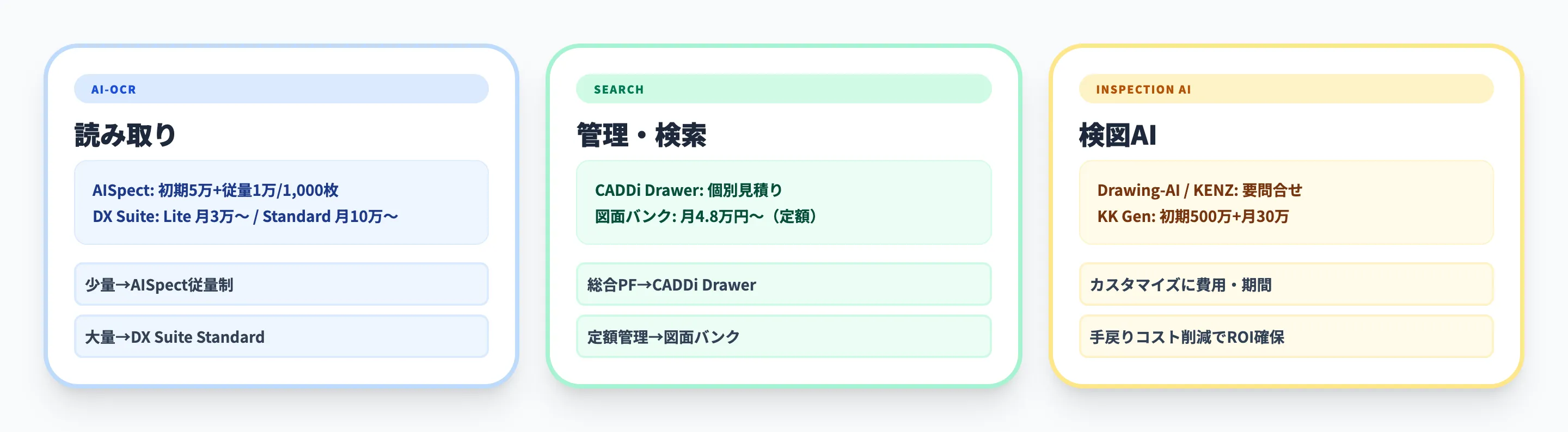

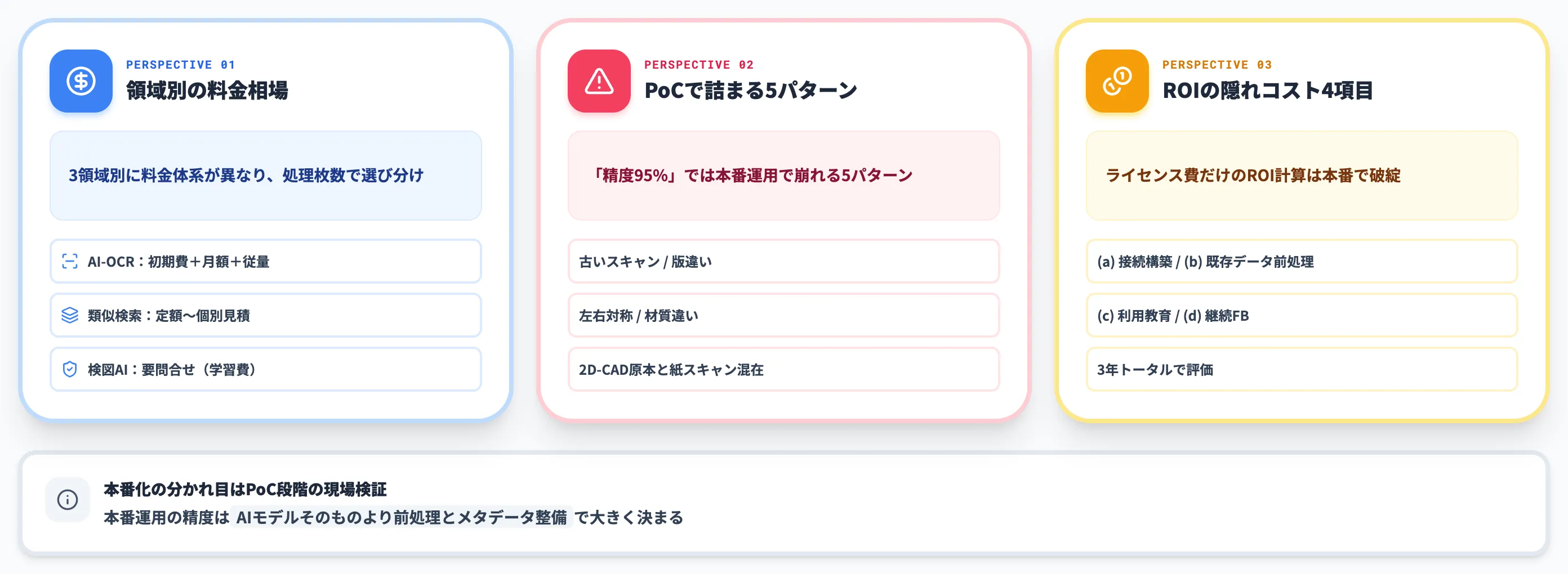

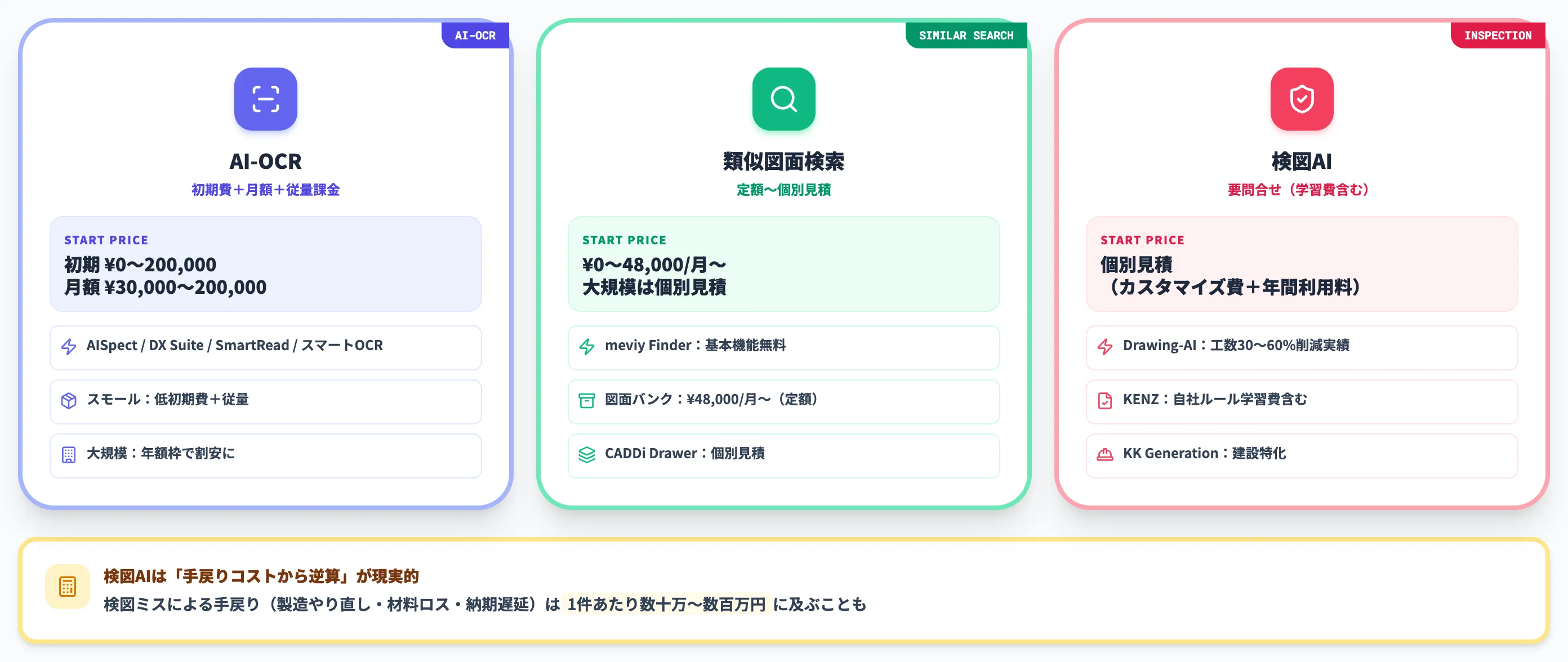

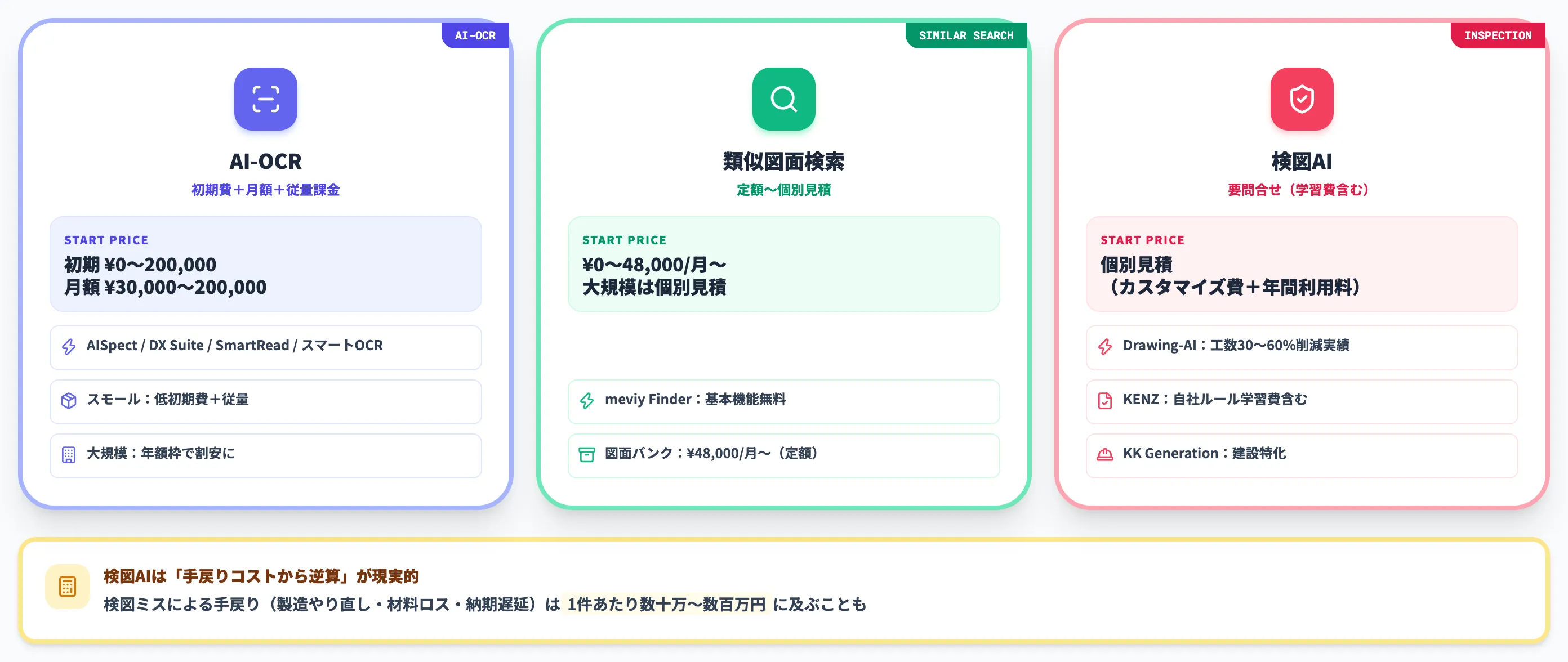

AIを活用した図面業務の料金比較と費用対効果

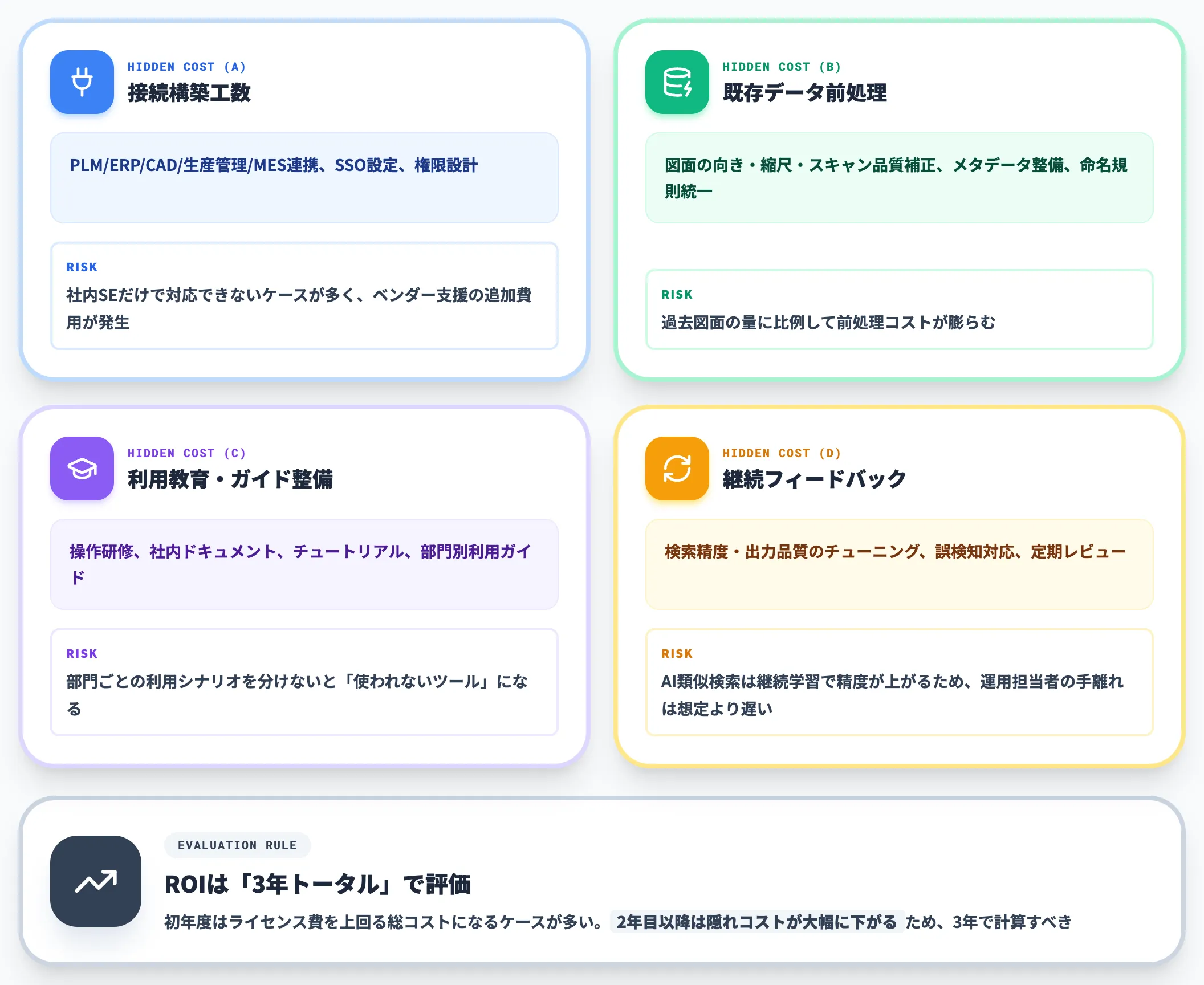

サービスの導入を検討する際、「どのくらいコストがかかり、どのくらい回収できるのか」は避けて通れない論点です。前のセクションで紹介したAI-OCRと図面管理・検索サービスの料金に加え、検図AIサービスの料金を整理します。

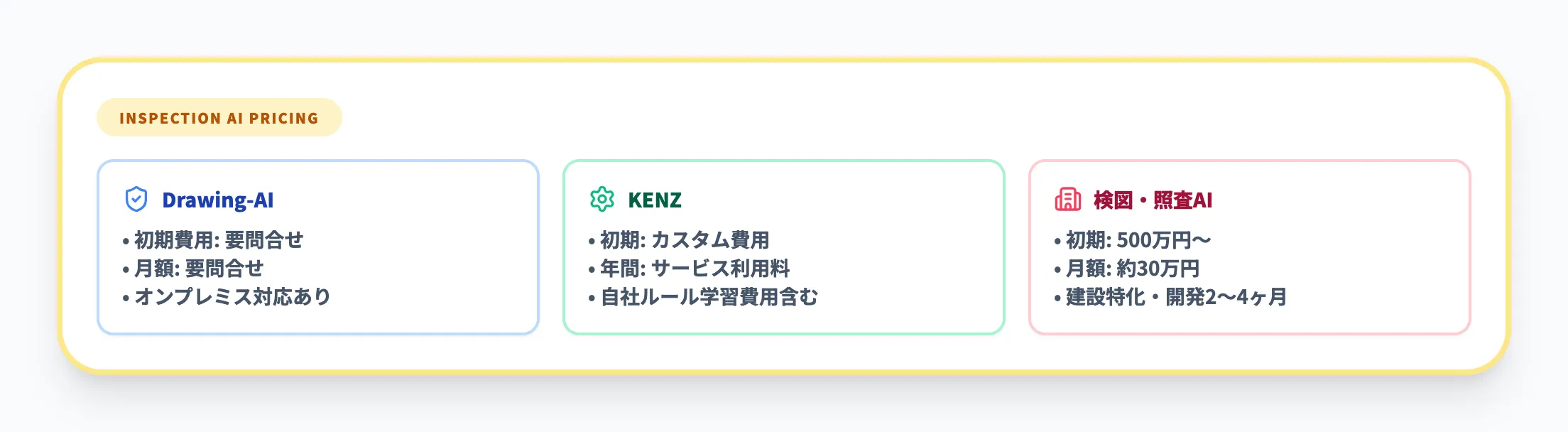

検図AIサービスの料金

サービス名	初期費用	月額費用	備考
Drawing-AI	要問合せ	要問合せ	資料ダウンロードまたは問い合わせが必要
KENZ	カスタマイズ費用（個別見積り）	年間サービス利用料（個別見積り）	自社検図ルールの学習費用を含む
検図・照査AI	500万円〜	約30万円	建設特化。AIカスタマイズ開発に2〜4ヶ月

検図AIは導入時のカスタマイズ（自社の検図ルール学習）に一定のコストと期間がかかる点が、AI-OCRや図面検索とは異なります。ただし、検図ミスによる手戻りコスト（製造やり直し・材料ロス・納期遅延）は1件あたり数十万〜数百万円に及ぶケースもあり、投資回収が見込める企業は少なくありません。

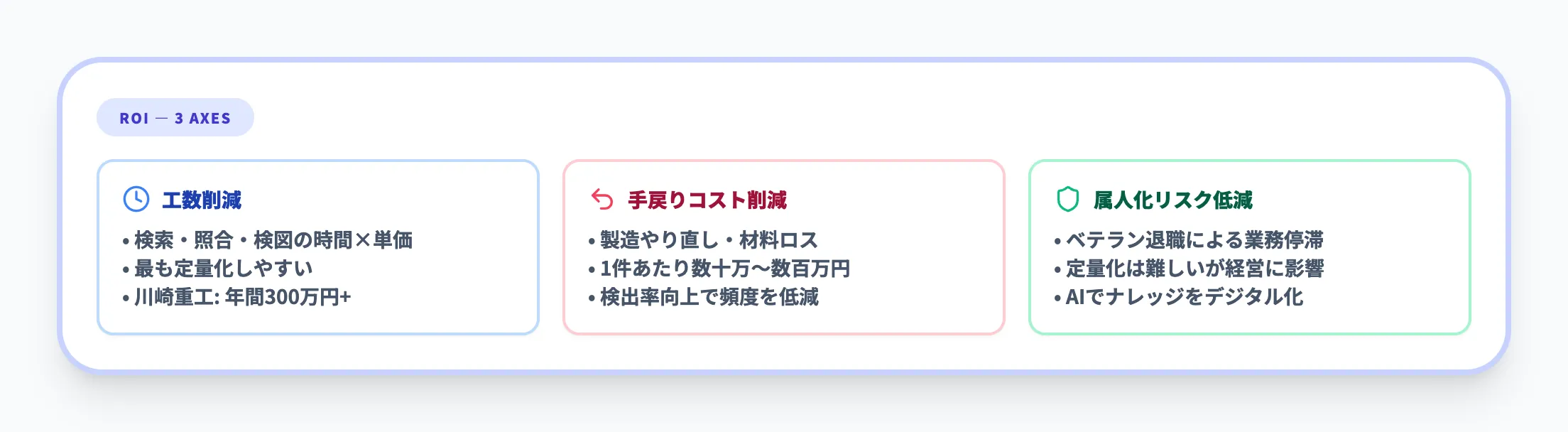

費用対効果の考え方

費用対効果を試算する際は、3つの削減効果を定量化するのが有効です。

工数削減は最も計算しやすい効果です。図面検索・照合・検図にかかっていた時間に担当者の時間単価を掛ければ算出できます。川崎重工業の事例では導入3ヶ月で年間300万円以上の効果が確認されています。

手戻りコストの削減も大きな効果です。検図漏れによる製造やり直し・材料ロス・納期遅延の発生頻度と1件あたりのコストを把握していれば、検図AI導入で検出率が上がった分だけ削減効果を見積もれます。

属人化リスクの低減は定量化が難しいものの、経営判断に影響する要素です。ベテランの退職による業務停滞リスクを、AIによるナレッジのデジタル化で軽減できます。

---

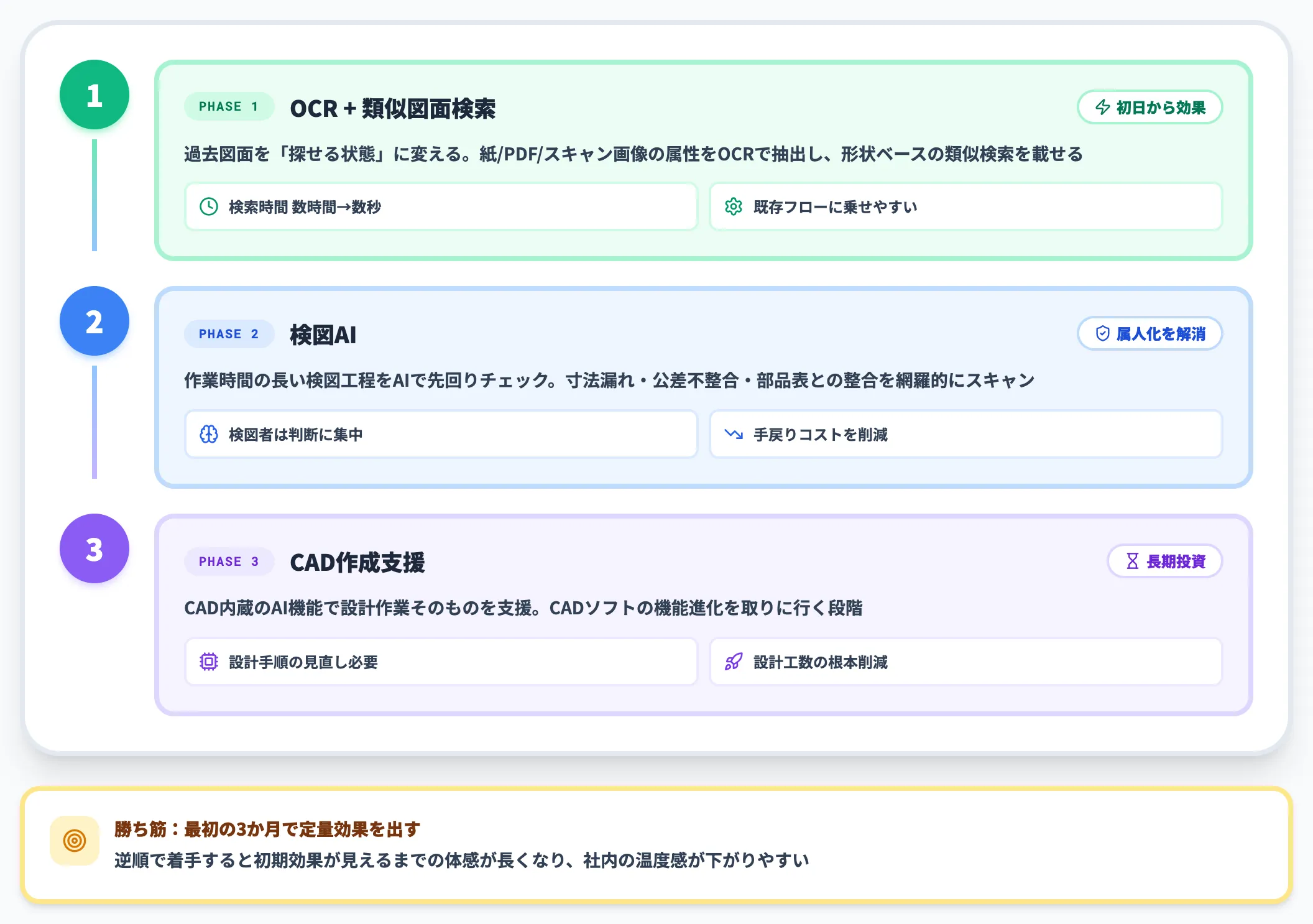

図面業務のAI活用で最初に着手すべきこと

ここまで個別の技術とサービスを紹介してきましたが、実際の導入では「どこから手をつけるか」が最も重要な判断です。全社一斉展開ではなく、小さく始めて効果を確認しながら拡大するアプローチが成功率を高めます。

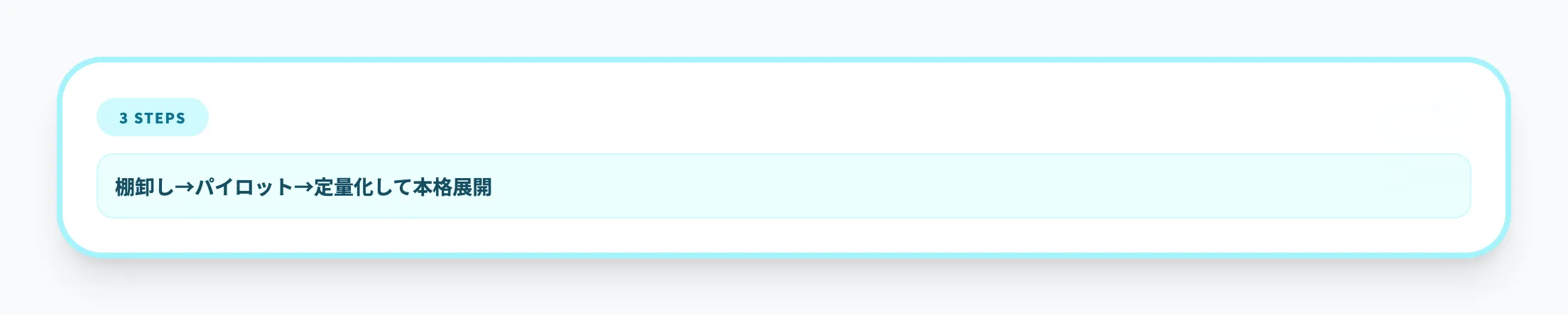

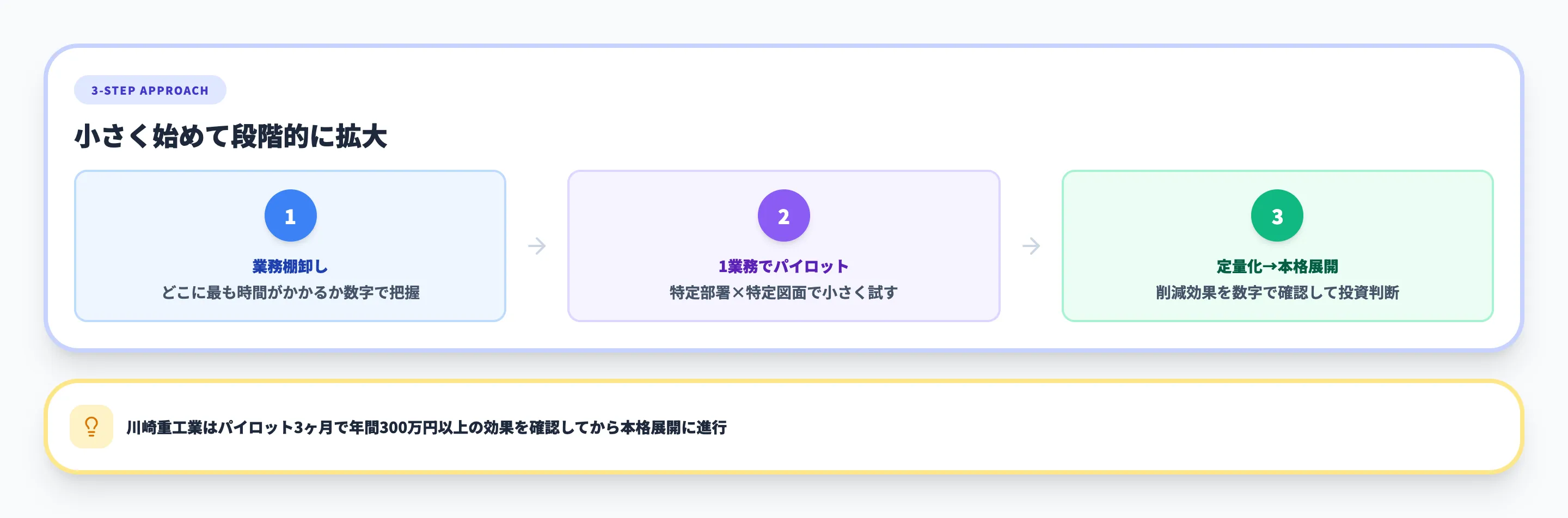

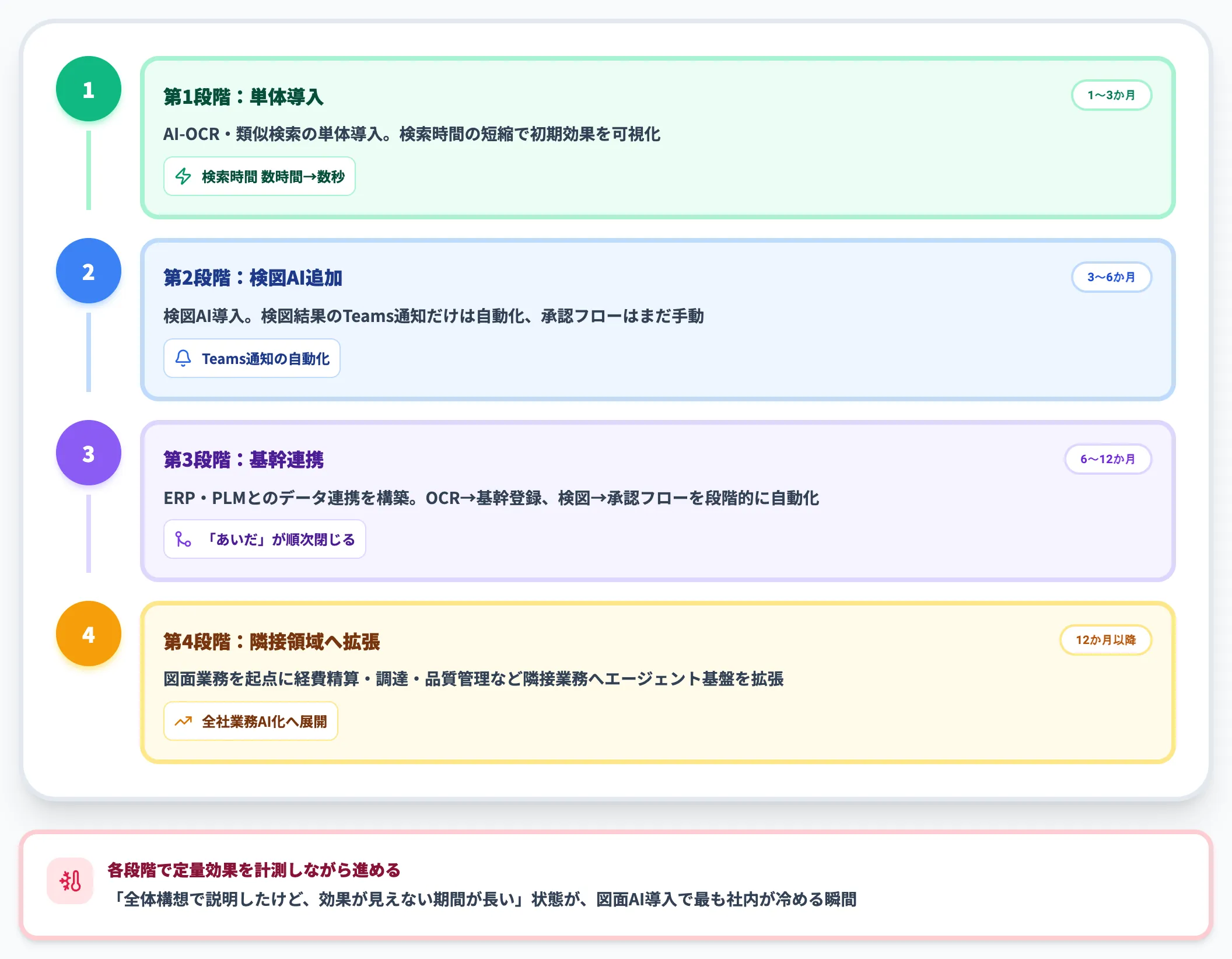

3ステップの導入アプローチ

Step 1：図面業務を棚卸しする

まず、自社の図面業務でどこに最も時間がかかっているかを洗い出します。「紙図面の転記に月40時間」「類似図面の検索に1件30分」「検図作業に1件2時間」など、具体的な数字で把握することが重要です。この棚卸しが、AI-OCR・類似図面検索・検図AIのどれから着手すべきかの判断基準になります。

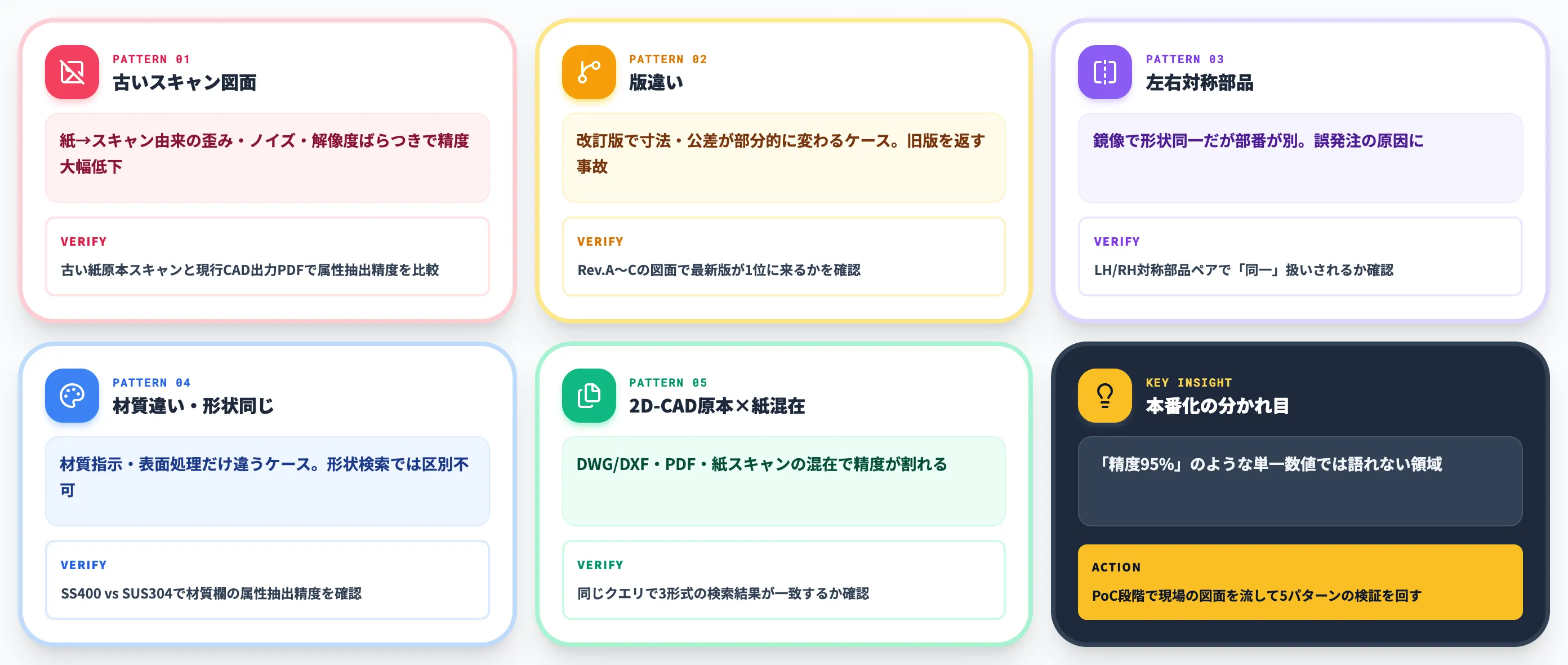

Step 2：1つの業務で小さく試す

特定の部署・特定の図面種類に絞ってパイロット導入します。「調達部門の見積業務で、AI類似図面検索を1ヶ月試す」といった範囲に絞ることで、効果測定がしやすくなります。主要なサービスはデモや有償トライアルを提供しており、自社の図面での精度と使い勝手を事前に確認できます。

Step 3：効果を定量化して本格展開する

パイロットで得られた削減時間・コストを定量化し、本格展開の投資判断材料にします。川崎重工業はパイロット3ヶ月で年間300万円以上の効果を確認してから本格展開に進んでいます。

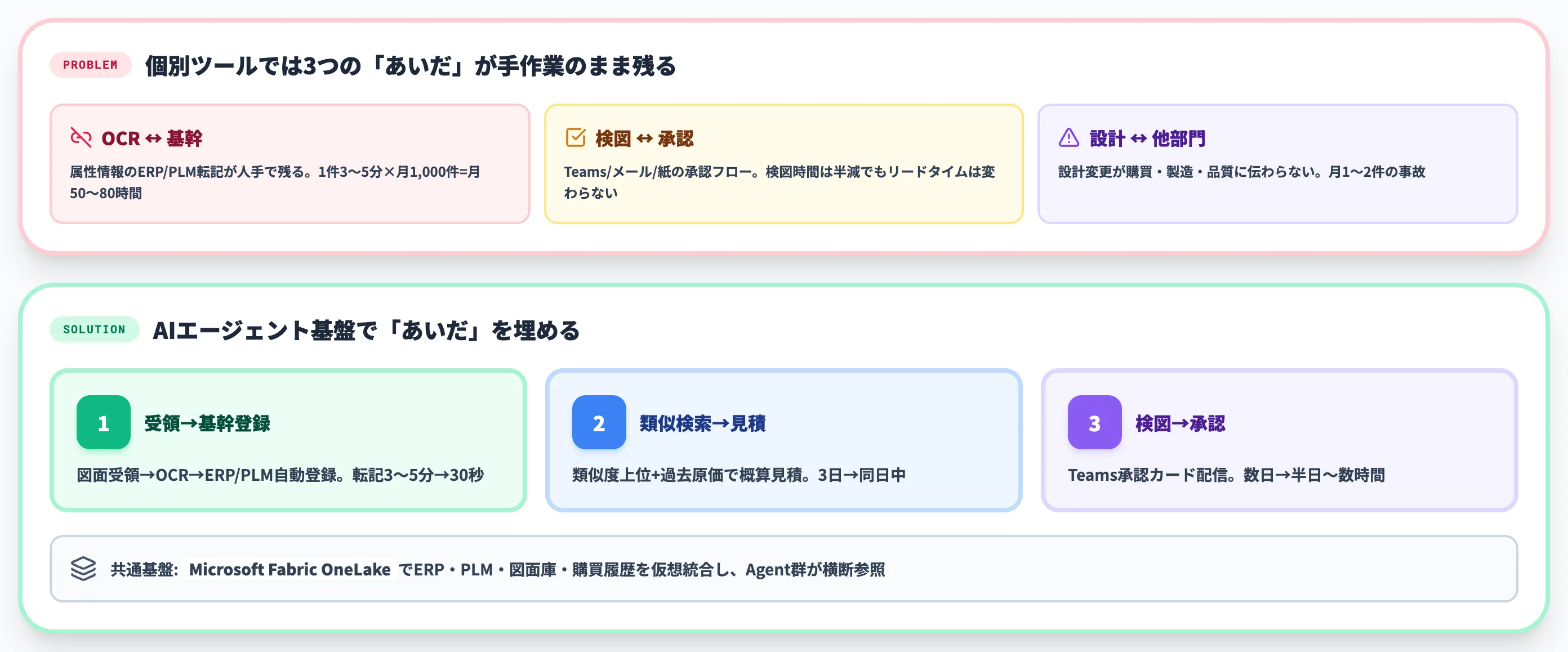

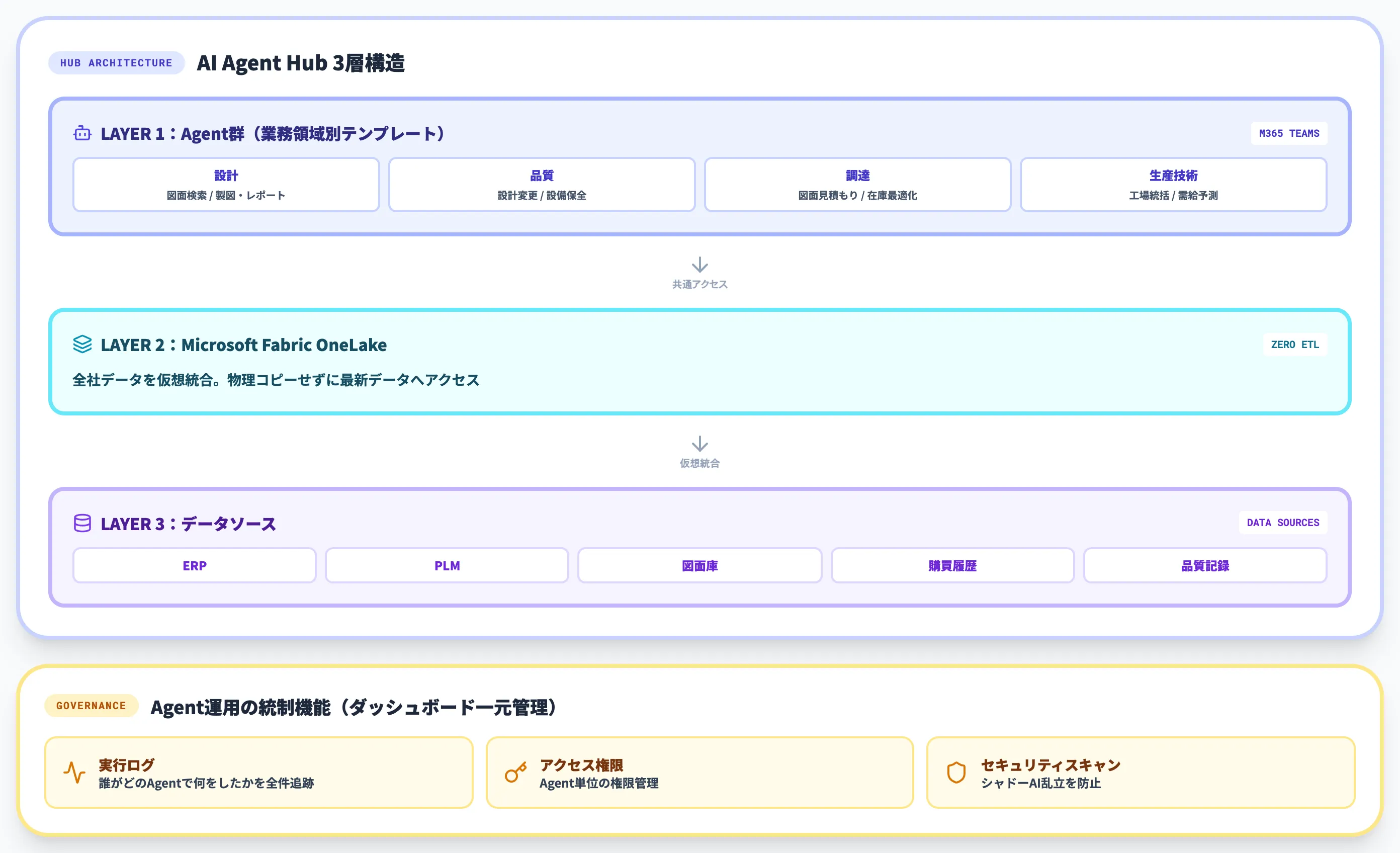

AIエージェントで図面業務全体を自動化する

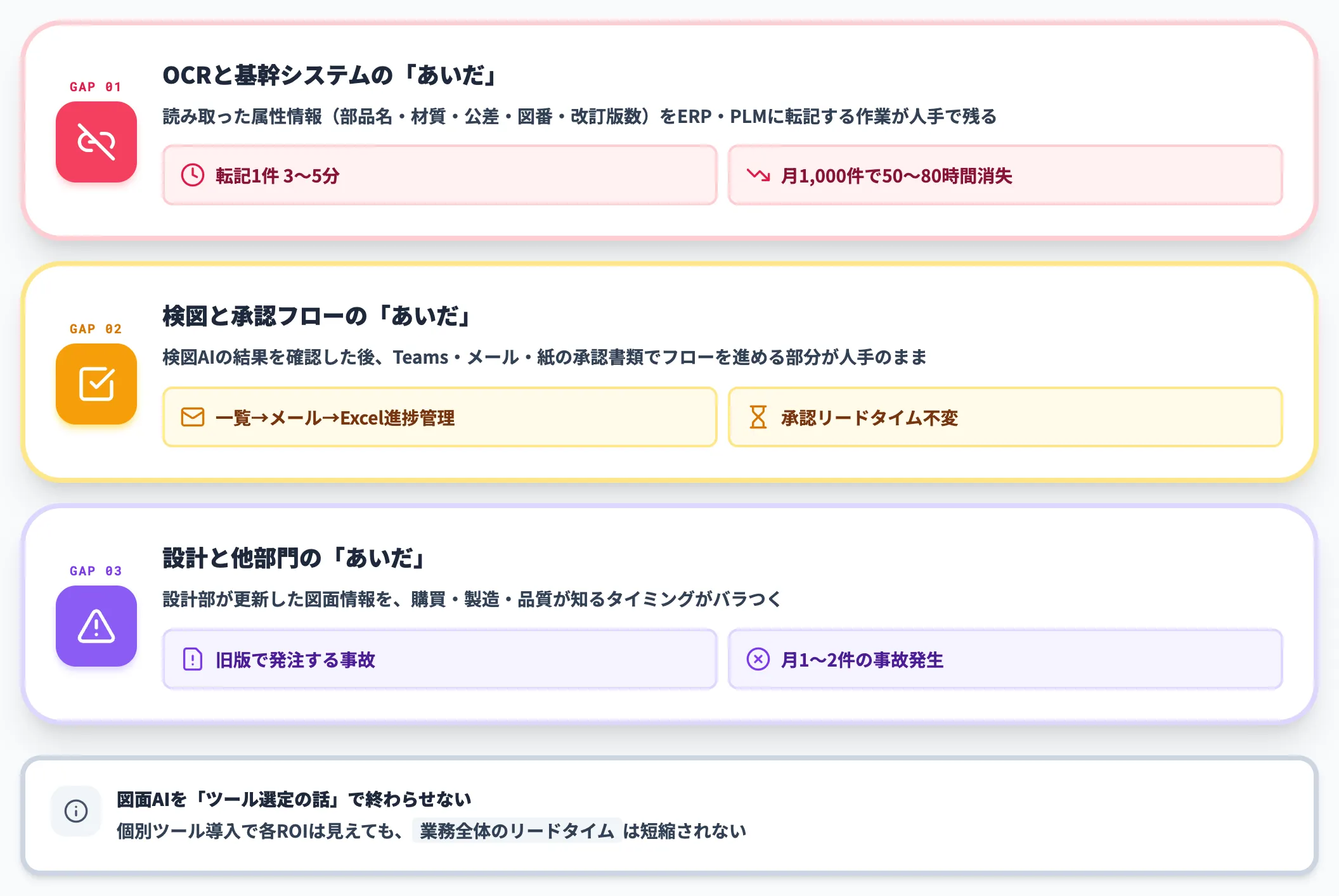

個別のAIツール（AI-OCR・検図AI・類似図面検索）を組み合わせてさらに踏み込むなら、AIエージェントによる業務全体の自動化が次のステップです。

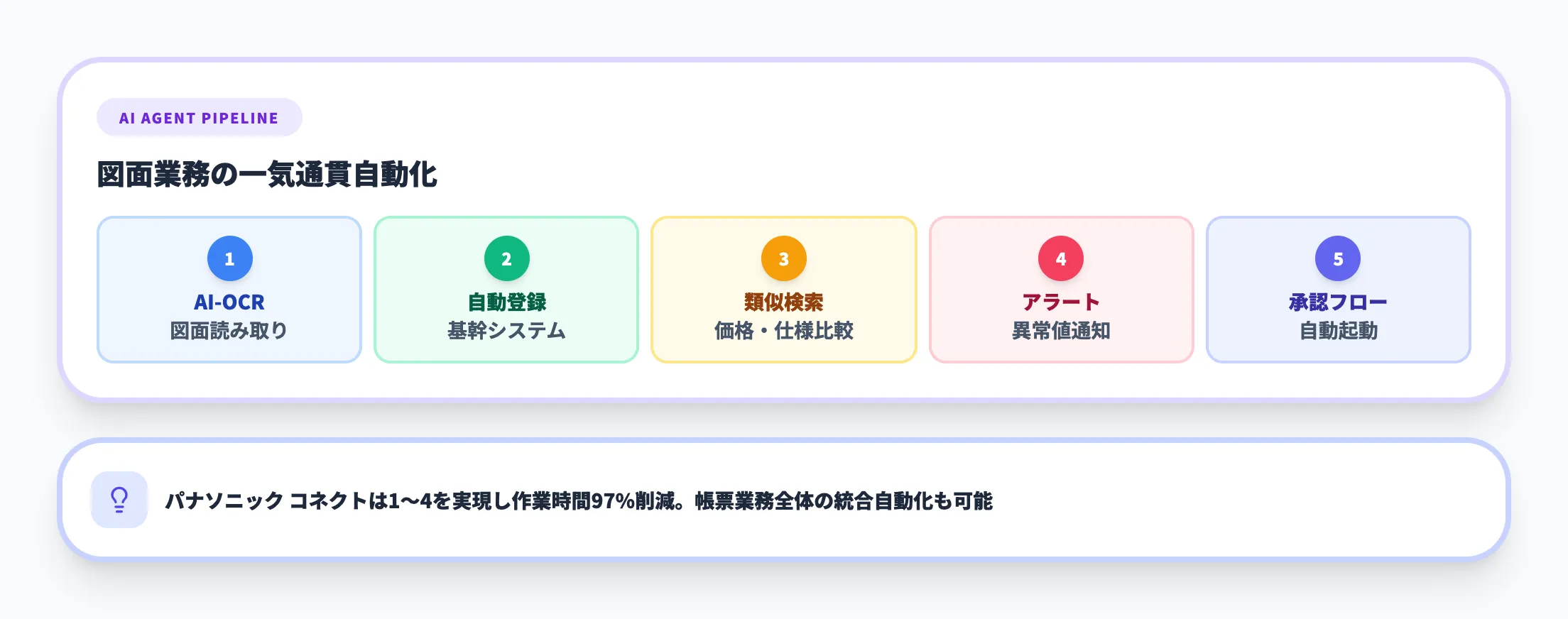

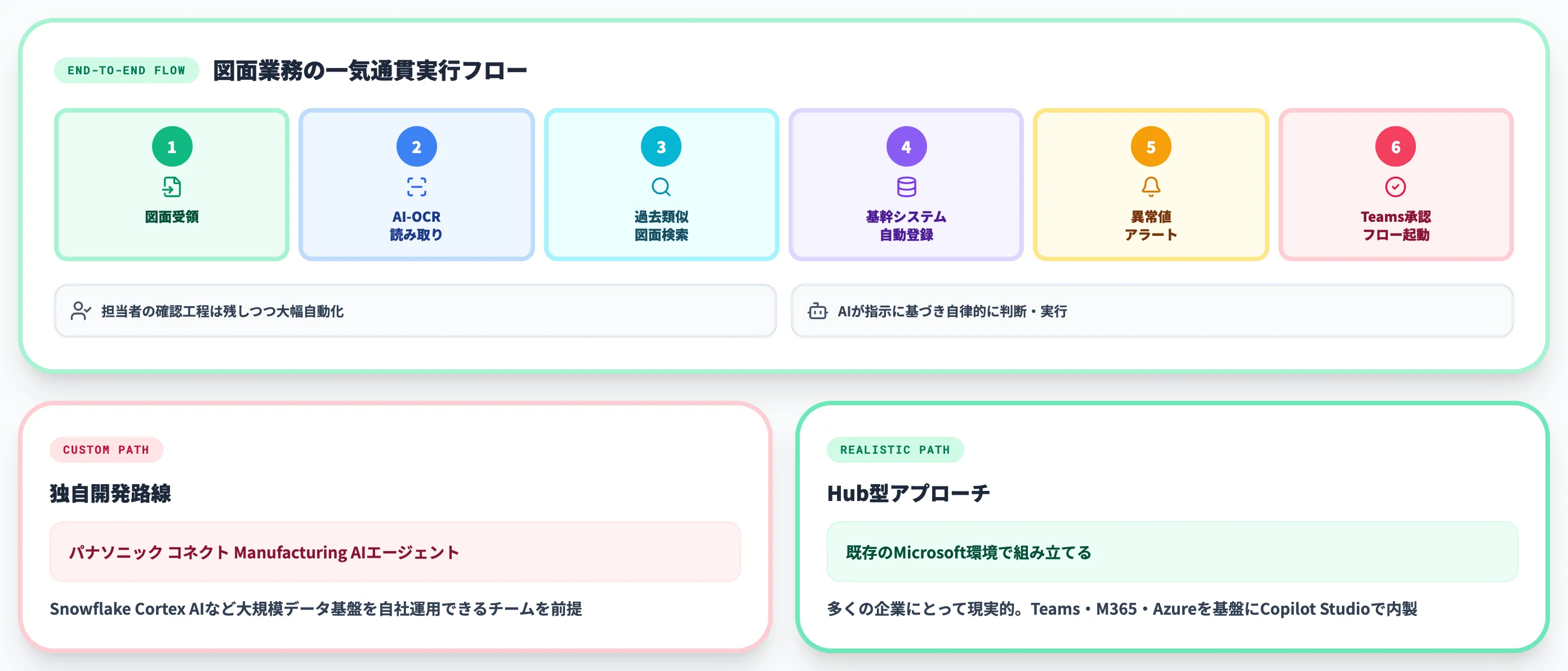

AIエージェントとは、AIが指示に基づいて自律的に判断・実行まで行う仕組みです。図面業務では、受領した図面のAI-OCR読み取り→基幹システムへの自動登録→過去の類似図面の自動検索→異常値のアラート送信→承認フローの自動起動、という一連の流れを人手なしで処理できます。パナソニック コネクトのManufacturing AIエージェントは、この前半部分を実現した先行事例です。

図面の読み取りだけでなく、経費精算・請求書処理・承認ワークフローまでをMicrosoft Teams上で一体化して自動化する統合型のプラットフォームも登場しています。図面に限らず帳票業務全体を効率化したい企業にとっては、個別ツールの導入よりもこうした統合的なアプローチが費用対効果の高い選択肢になります。

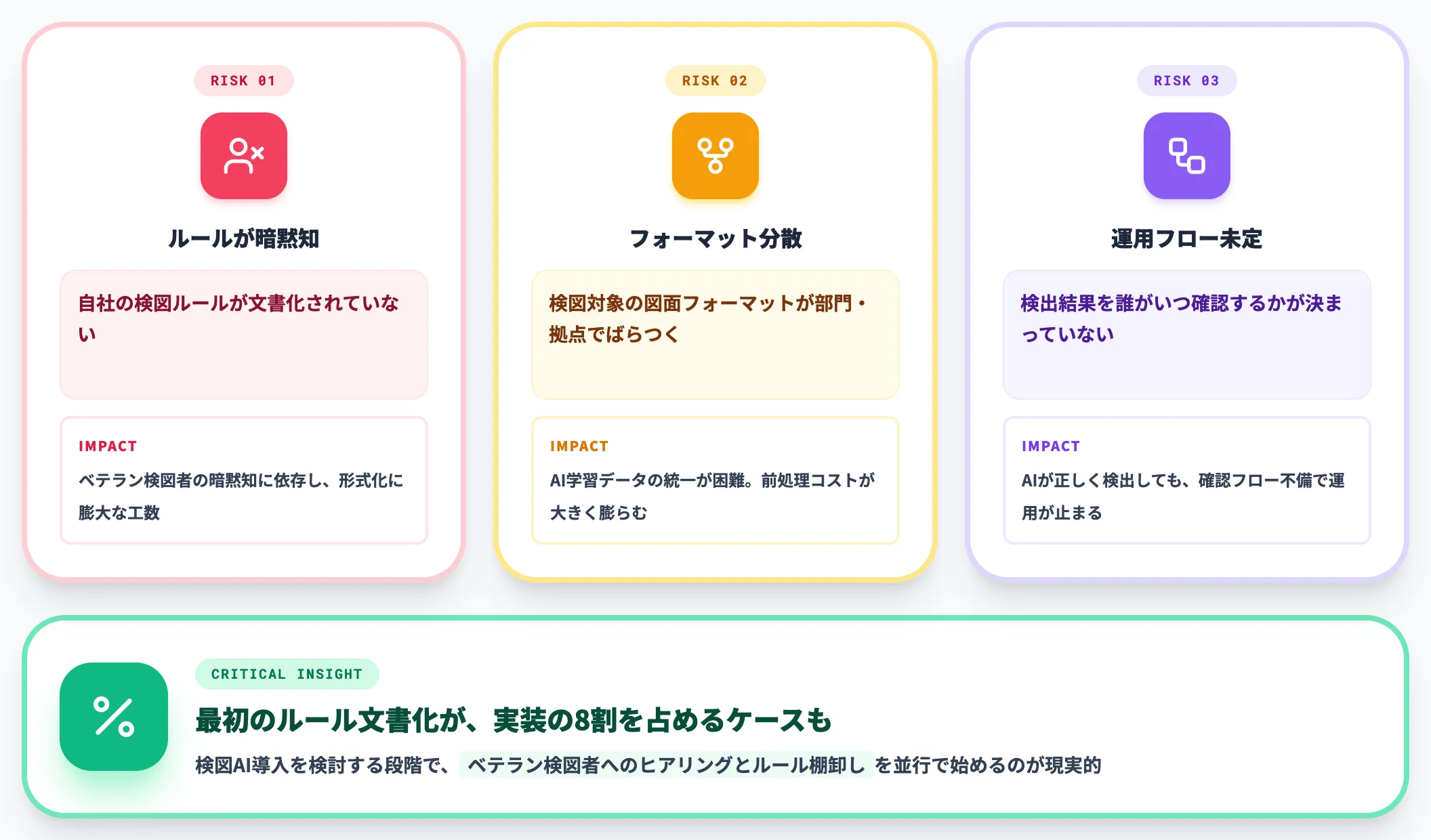

導入時の注意点

• セキュリティ
  設計図面は企業の機密情報。クラウドサービスを利用する場合はデータの保管場所・暗号化・アクセス制御を確認する。機密性が特に高い図面にはオンプレミス対応のサービスを選択する方法もある



• 既存システムとの連携
  AIで読み取ったデータを基幹システム（ERP）や生産管理システムに連携できるかは導入効果を大きく左右する。API連携やRPA連携の対応状況を事前に確認しておくことを推奨する



• 精度の期待値
  AI-OCRの活字認識精度は99%を超えるサービスもあるが、手書き文字や低品質な図面では精度が下がる。導入前のトライアルで自社の図面での精度を把握し、人によるチェック工程をどこに残すかを設計しておくことが重要

---

まとめ

AIによる図面業務の効率化は、「検図」「読み取り・検索」「作成支援」の3領域で急速に実用化が進んでいます。

• 検図AI（Drawing-AI・KENZ・KK Generation）が寸法漏れ・公差不整合・注記欠落を自動検出。検図者がより重要な判断に集中できる環境を実現



• AI-OCR + 類似図面検索（CADDi Drawer・図面バンク・テクノア）で、紙/PDF図面のデジタル化と過去図面の瞬時検索を実現。荏原製作所は検索を数時間→数秒に短縮



• パナソニック コネクトが照合業務を最大97%削減、川崎重工業が調達業務70%以上効率化、フォーバンドが見積残業を半減。大企業から中小企業まで成果が出ている



• 生成AI単体での図面作成は現時点で困難だが、AutoCAD 2026のスマートブロック、BricsCAD V25のBlockifyなどCADソフト内蔵AIの進化は急速



• 個別ツールの導入から始め、AIエージェントで図面業務全体を一気通貫で自動化する流れが加速中。図面に限らず帳票業務全体を効率化するなら統合型プラットフォームが選択肢

図面の検索や検図に毎回まとまった時間を取られている現場は、まず業務の棚卸しから始めて、最も時間がかかっている工程に対応するサービスのデモやトライアルを試してみてください。
