AI図面管理システムとは？おすすめ製品や選び方、料金を徹底解説

AI図面管理システムとは、製造業や建設業で日々増え続けるCADデータ・PDF図面・紙図面・検査票などを一元管理する従来の図面管理基盤に、AI類似検索・AI-OCR・AIエージェント連携を組み込んだ次世代型のシステムを指します。
単なるファイル共有から一歩進み、設計情報を「検索・再利用・業務自動化の起点となる資産」に変える役割を担います。

本記事では、2026年4月時点の最新情報をもとに、AI図面管理システムの基本機能、クラウド型／オンプレミス型の選び方、AIによる類似検索・AI-OCR・AIエージェント連携の最前線を体系的に整理します。
あわせて、4つの業務実装パターン、主要製品と導入事例、料金相場、導入で失敗しないためのステップまで一気通貫で解説します。

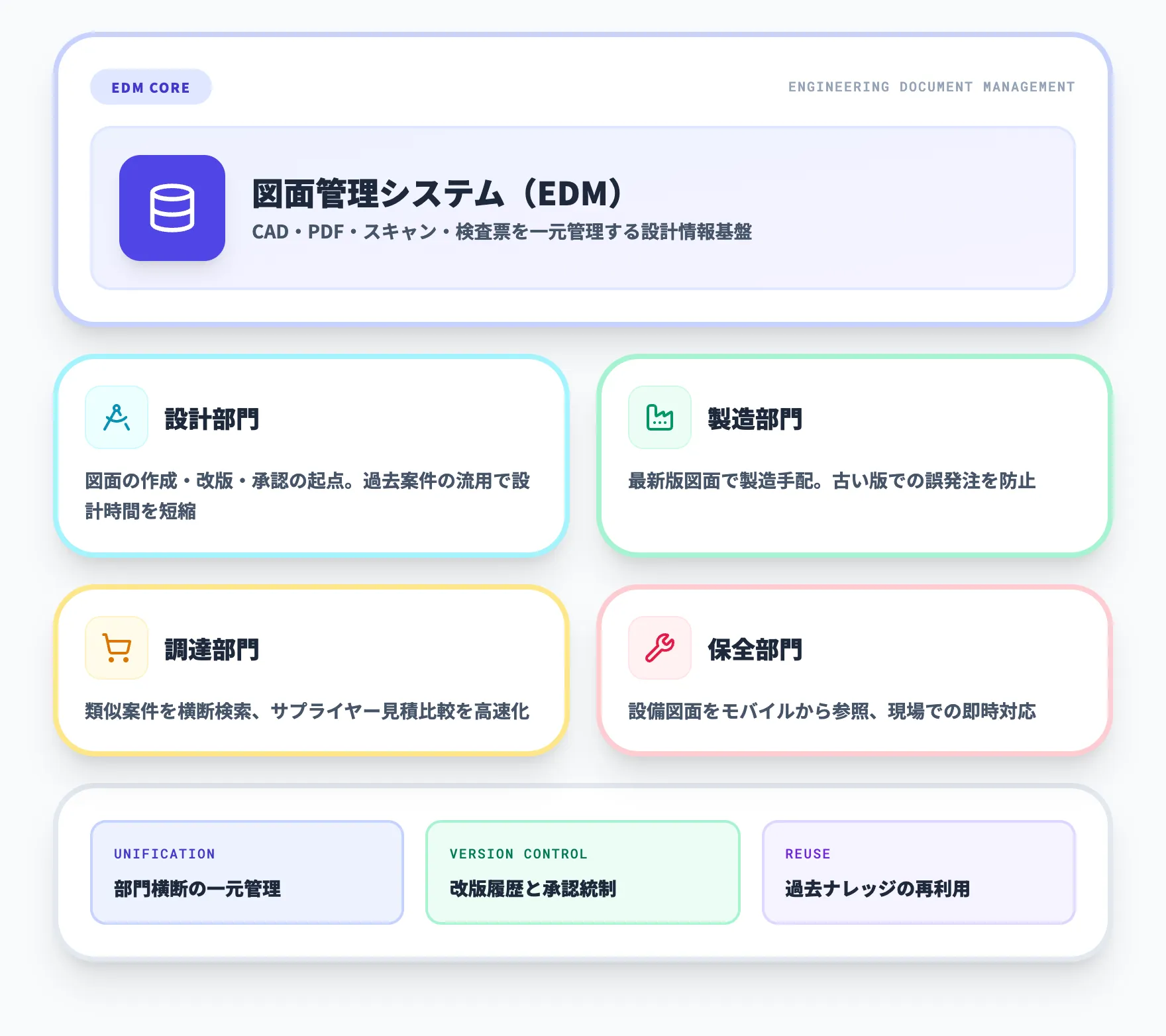

図面管理システムとは？紙・ファイルサーバー管理との違いを解説

図面管理システムとは、設計部門や製造現場で発生するCADデータ・PDF図面・スキャン画像・部品表・検査票などを、ひとつのシステム上で一元管理するためのソフトウェアです。単なるファイル置き場ではなく、検索・版管理・承認ワークフロー・アクセス権限といった業務機能まで組み込まれている点が特徴で、設計から製造・調達・保全までの各部門が同じ図面情報にアクセスできる環境を作ります。

英語圏ではEDM（Engineering Document Management）と呼ばれ、ISO・FDAなど品質規格の文書統制要件にも対応するシステムとして発展してきました。日本の製造業では2020年代に入ってから、紙図面のデジタル化需要と設計ナレッジの流用化ニーズが重なり、CADDi Drawer・ズメーン・図面バンクなど国産クラウド型のシェアが急拡大しています。

図面管理システムの役割

図面管理システムが担う役割は、単に「図面を置く場所を作る」ことではありません。設計情報を組織の資産として正しく保全し、必要な人が必要なときに最新版を取り出せる状態を維持することにあります。

• 設計情報の一元化
  部門ごとに散在していた図面を1つのリポジトリにまとめ、検索・参照の起点を統一します。


• 改版管理と履歴保全
  図面の改版履歴を自動で記録し、どの改訂がいつ誰によって行われたかを追跡できるようにします。


• アクセス統制とセキュリティ
  機密図面の閲覧範囲を限定し、外部委託先にも必要最低限の権限だけを付与できます。


• 業務フローの標準化
  承認・出図・検図のプロセスをシステム化し、属人的な運用をなくします。



この4つの役割を踏まえると、図面管理システムは「ファイル共有ツール」ではなく「設計情報の業務基盤」として捉える必要があります。この視点の切り替えが、後述する選定・導入の出発点になります。

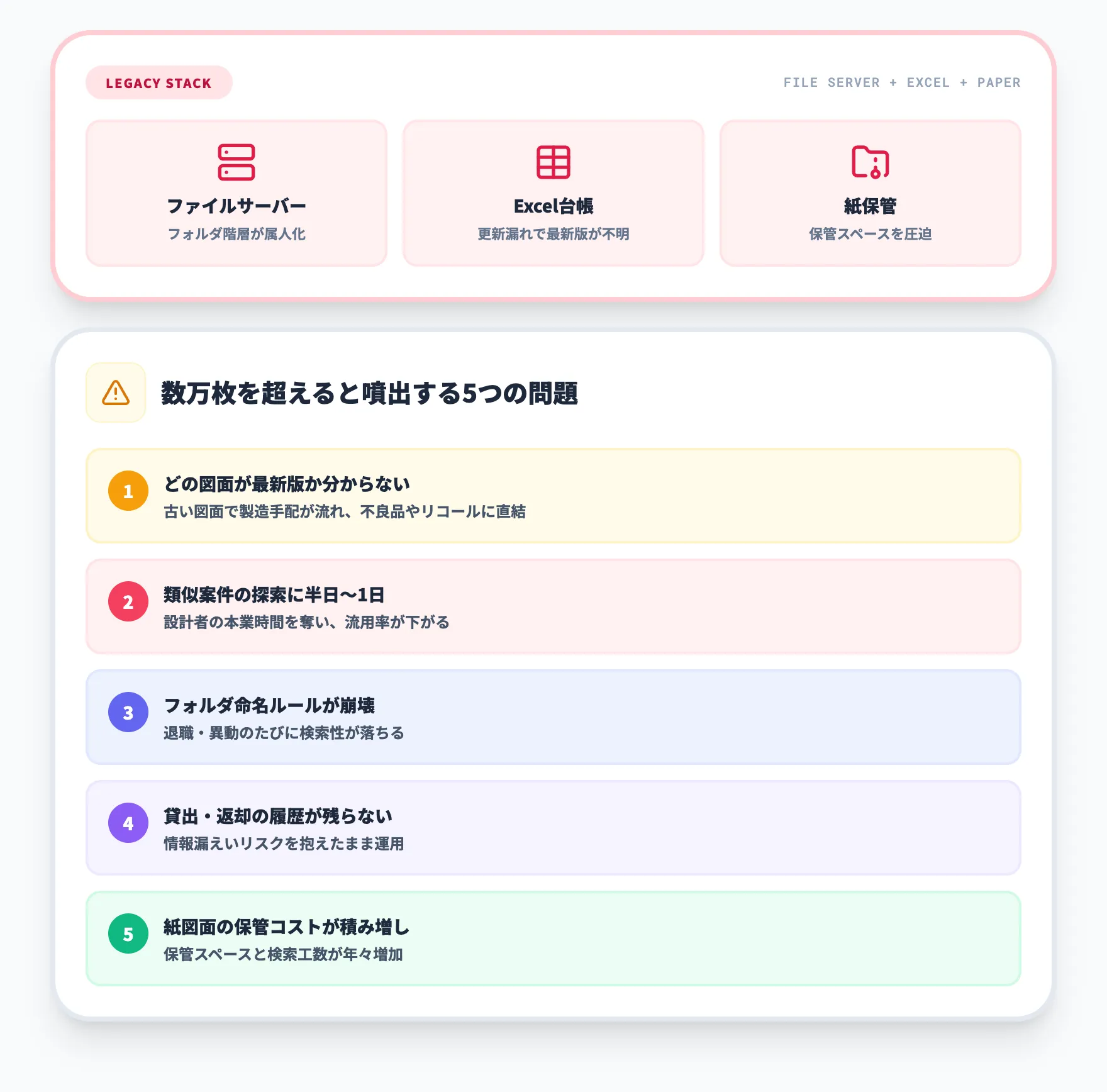

紙・ファイルサーバー管理の限界

多くの中堅製造業では、いまもファイルサーバー＋Excel台帳＋紙保管という3点セットで図面を管理しています。小規模なうちは回るものの、扱う図面が数万枚を超えると次のような問題が一気に表面化します。

• どの図面が最新版か分からなくなり、古い図面で製造手配が流れる
• 過去の類似案件の図面を探すのに設計者が半日〜1日かけて調べる
• 退職や異動のたびにフォルダ構成のルールが変わり、検索性が落ちる
• 図面の貸出・返却が記録されず、情報漏えいのリスクが残る
• 紙図面の保管スペースと検索工数が年々積み上がる

これらは「ファイルサーバーの運用ルールを厳しくすれば解決する」と思われがちですが、実際には運用ルールを守らせること自体が新たな管理コストになります。図面管理システムは、このルールをシステムの仕組みとして強制することで、属人運用に戻らない状態を作り出します。

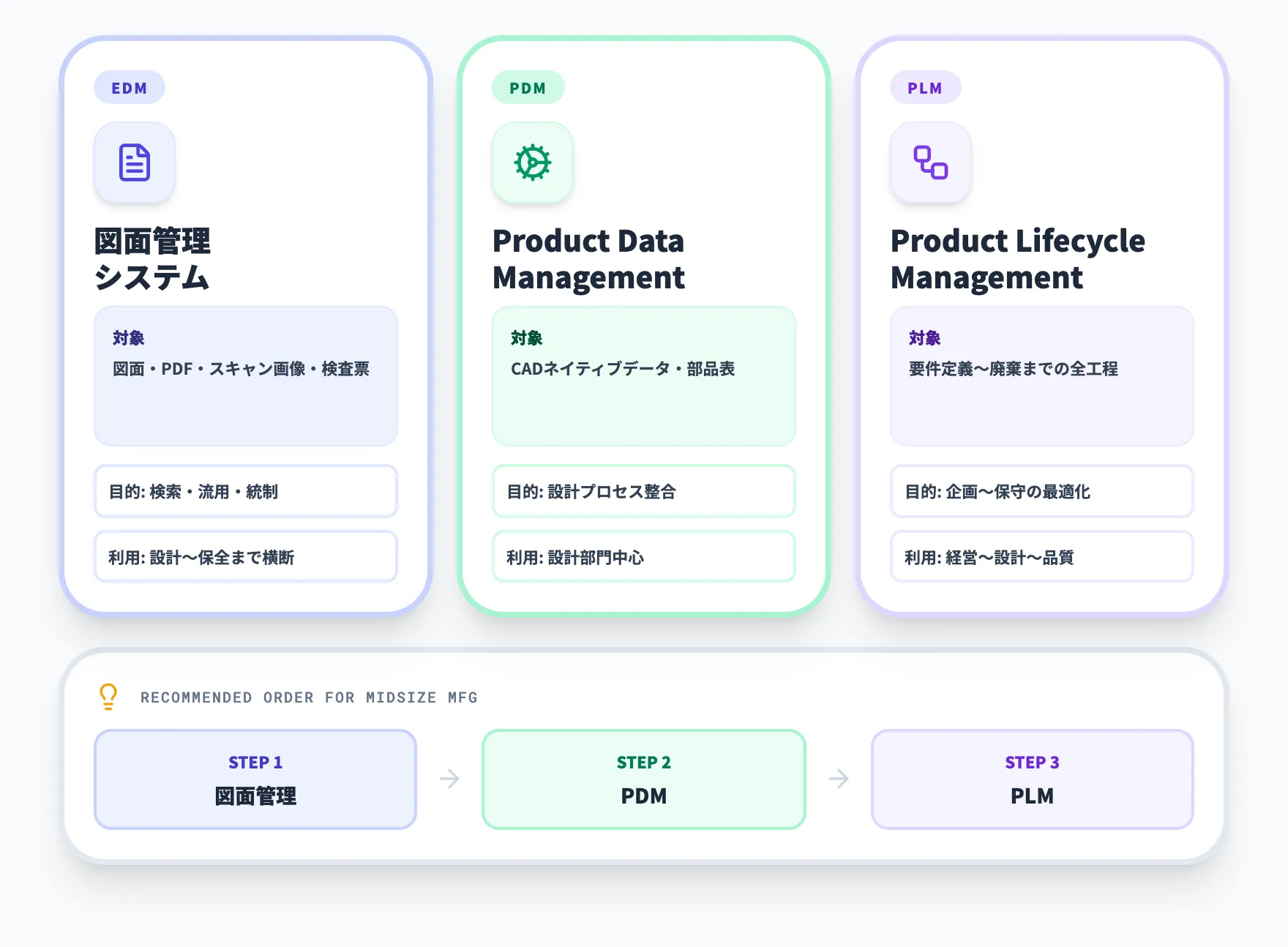

PDM・PLMとの棲み分け

図面管理システムと混同されやすい概念にPDM（Product Data Management）とPLM（Product Lifecycle Management）があります。どれも製造業のデータ管理基盤ですが、扱う範囲と導入目的が異なります。

システム	主な対象	主な目的	典型的な利用者
図面管理システム（EDM）	図面・PDF・スキャン画像・検査票	設計情報の検索・流用・統制	設計・調達・製造・保全
PDM	CADネイティブデータ・部品表	設計プロセスの整合性維持	設計部門中心
PLM	製品の要件定義〜廃棄までのライフサイクル	製品企画から保守までの全体最適	経営・設計・生産・品質

この表を踏まえて現場の使い分けをまとめると、設計部門内のCADデータ整合を取りたい場合はPDM、製品開発プロセス全体を統制したい場合はPLM、そして設計部門だけでなく調達・製造・保全まで横断で図面を活用したい場合は図面管理システムが最適です。SIerの実装経験から言えば、中堅製造業ではまず図面管理システムを入れて現場の検索課題を解決し、その後PDM・PLMへ段階的に拡張するのが最も失敗の少ないアプローチです。

【関連記事】
AIで図面の作成・検図・読み取りを自動化！最新活用法を解説

---

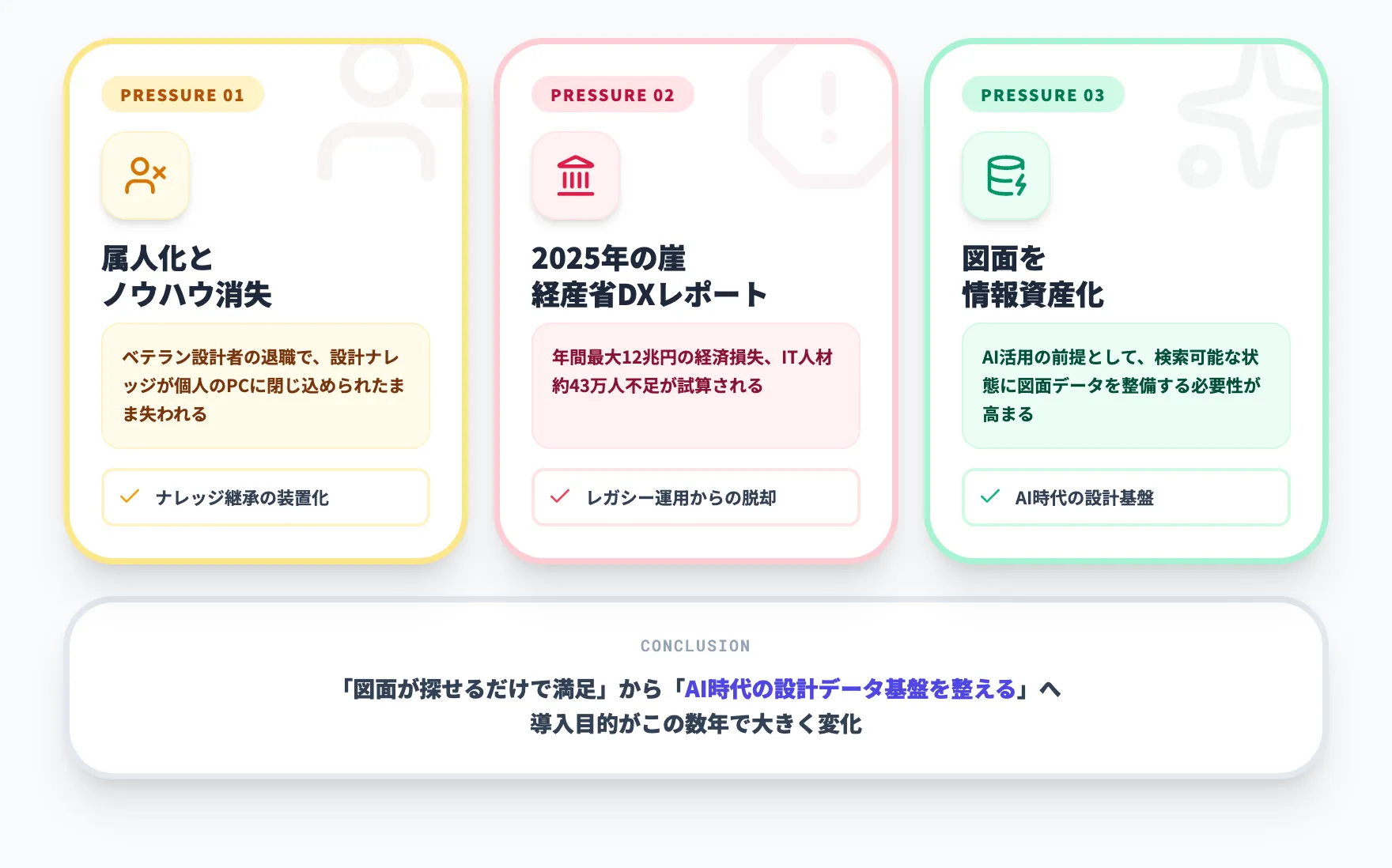

なぜ今、図面管理システムが求められているのか

図面管理システムの導入が2026年に入ってさらに加速している背景には、単なる業務効率化のニーズを超えた構造的な課題があります。この節では、製造業が直面する3つの圧力と、それに対してシステム導入がどのような解になるのかを整理します。

属人化とノウハウ消失の課題

日本の製造業では、ベテラン設計者の退職が続いており、設計ナレッジが個人のPC・個人のフォルダ・個人の記憶に閉じ込められたまま失われるケースが増えています。一度失われた設計ナレッジは、新人設計者が同じ失敗を繰り返しながら再獲得するしかなく、組織全体の設計スピードと品質を押し下げます。

図面管理システムによって図面とその周辺文書（検討メモ・検査票・変更履歴）を資産化しておくと、ベテランが去ったあとも検索とAI類似図面検索を通じて過去ナレッジにアクセスできます。図面管理システムは、実質的にナレッジ継承の装置として機能するという視点が、近年の導入動機として大きくなっています。

経産省のDXレポートが示す危機

属人化の課題は個社の問題だけではありません。経済産業省は2018年のDXレポート「2025年の崖」で、レガシーシステムを放置した場合、2025年以降に年間最大12兆円の経済損失が発生する可能性があると試算しました。同サマリーでは2025年時点のIT人材不足が約43万人に達する見込みである点も示されており、既存システムの保守負担とDX投資の両立は厳しさを増していくことが示唆されています。

図面管理の文脈で言えば、ファイルサーバー＋Excel台帳は典型的なレガシー運用に該当します。保守できる担当者が退職すれば、フォルダ構成の意味が誰にも分からなくなるリスクを抱えています。経産省は2025年5月のDXレポート総括でも、レガシーシステムの可視化・内製化・標準化と経営コミットメントの重要性を改めて強調しており、このメッセージは図面管理のように情報資産が集中している領域にも当てはめて考えられます。

図面を"情報資産"として扱う潮流

3つ目の背景は、AI活用の前提条件として図面データを整備する必要性が高まっていることです。生成AIやAIエージェントは、社内データを学習・参照することで初めて実務に使えます。検索可能な状態に整理されていない図面データは、AIから見ると存在しないのと同じです。

• 類似図面検索AIを動かすには、図面にベクトル化できる構造が必要
• AI-OCRで手書き検査票を読み取るには、まずシステムへの集約が必要
• AIエージェントに見積や発注業務を任せるには、図面と属性情報の紐付けが必要

つまり図面管理システムは、製造業がAI活用の土台を作るためのインフラ投資として再定義されつつあります。「図面が探せるだけで満足」から「AI時代の設計データ基盤を整える」へ、導入の目的自体がこの数年で大きく変わってきました。

---

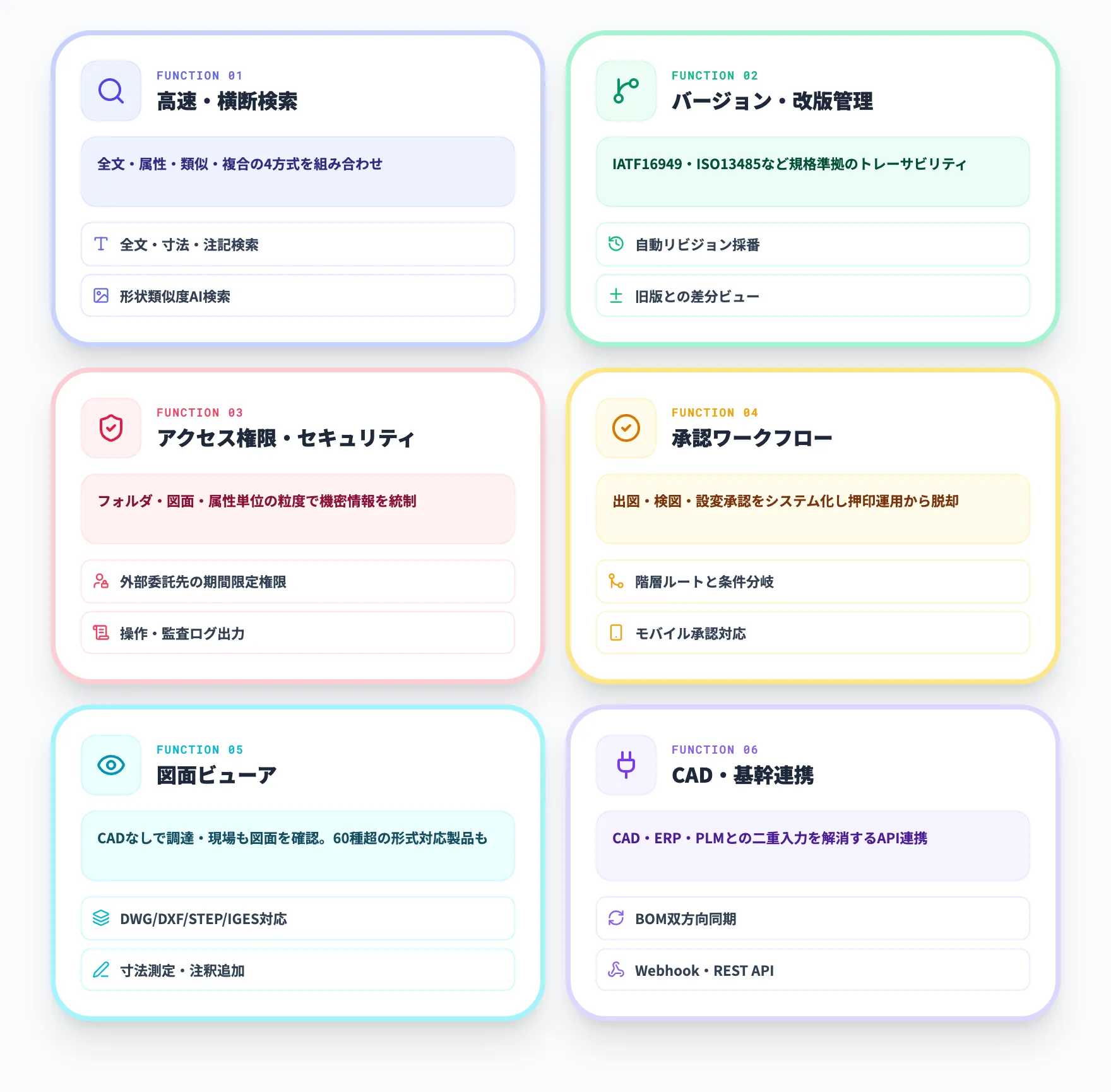

図面管理システムの主な機能

ここからは、図面管理システムが標準的に備える機能を整理します。製品ごとに細かな差はありますが、以下の6機能を軸に押さえておくと、比較検討時に仕様書を読み解きやすくなります。

高速・横断検索

図面管理システムで最も利用頻度が高い機能は検索です。設計者や調達担当が過去の類似案件を探すとき、検索にかかる時間がそのまま生産性に直結します。

• 全文検索
  図面ファイル名だけでなく、図面内の文字情報（寸法・仕様・注記）まで対象にする検索方式です。


• 属性検索
  品番・顧客・プロジェクト・材質など、登録した属性情報で絞り込む方式です。


• 類似図面検索
  形状の類似性から類似図面を探す方式で、2026年時点では画像解析型のAIを組み込んだ製品も登場しています。


• 複合検索
  上記を組み合わせて、条件を掛け合わせた絞り込みを行う方式です。



この4つの検索方式を単独で持っているだけでは実務には不足で、相互に組み合わせて使えるかどうかが製品の実力を分けます。たとえば「類似形状」で候補を数十件に絞り込んだ上で「納入先＝自動車業界」で再絞り込み、という検索はよく発生します。

バージョン・改版管理

図面の改版履歴は、製造業にとって品質トレーサビリティの根幹を支える情報です。どの改版が、いつ、誰の承認で、どの指示書に基づいて発行されたかを追跡できる必要があります。

• 自動採番されたリビジョン番号で履歴を追える
• 旧版と新版の差分を視覚的に比較できる
• 承認済み版と作業中の版を明確に分離できる
• リコール時に影響範囲を遡って特定できる

改版管理はシンプルに見えて実装の差が大きい領域です。製造業向け製品は自動車・医療機器・航空機などの業界規格（IATF16949、ISO13485、AS9100）に準拠したトレーサビリティを標準装備していますが、建設業向けや汎用製品ではこのあたりが簡素な場合があります。AIを組み合わせる場合は、旧版と新版の差分を自動抽出して要約するAIレビューが実用化されつつあり、承認者が変更点を見落とすリスクを下げる補助手段として期待できます。

アクセス権限・セキュリティ

機密性の高い図面は、アクセス権限の設計が甘いと一発で情報漏えいにつながります。権限管理の粒度は製品選定で妥協してはいけないポイントです。

• フォルダ単位・図面単位・属性単位の権限設定
• 閲覧・ダウンロード・印刷・編集の個別制御
• 外部委託先に期間限定の閲覧権限を付与
• 操作ログの記録と監査ログの出力
• ISO/IEC 27001認証の取得状況、SOC 2報告書の有無、IPAガイドラインを参考にした運用体制

これらを網羅しているシステムは限られます。とくに外部委託先との図面共有を頻繁に行う企業では、期間限定・閲覧のみ・透かし入りの付与ができるかが実務で効いてきます。

承認ワークフロー

出図・検図・設変承認など、製造業には図面に紐づく承認プロセスが多数存在します。図面管理システムに承認ワークフロー機能を持たせることで、メール添付と押印に依存したアナログ運用から脱却できます。

• 承認ルートの階層化（設計→課長→部長）
• 条件分岐（金額・客先・対象部品）によるルート変更
• 却下・差戻し時の理由記録
• スマートフォン・タブレットからの承認

ワークフロー機能は、すでに社内に電子決裁システムがある場合との二重管理を避ける設計判断が必要です。図面管理システム側は出図承認だけに絞り、稟議や経費申請は既存の決裁システムに任せる、といった役割分担が実務的には多く見られます。さらに近年は、AIが図面の記入漏れ・公差不備・フォーマット逸脱を事前チェックする仕組みを組み合わせ、承認者が軽微なミスに時間を取られないよう補助するアプローチも出てきています。

図面ビューア

CADソフトを持たない調達担当や製造現場でも図面を確認できるようにするのがビューア機能の役割です。

• DWG・DXF・STEP・IGES・PDF・TIFFなど主要形式への対応
• 3D CADのブラウザ表示
• 寸法測定・注釈追加・マーキング
• タブレット・スマートフォンでの現場閲覧

対応ファイル形式の多さが製品選定の分岐点になります。たとえば図面バンクは60種類以上の3D CADファイル形式に対応すると公表しており、CADソフトの異なる複数サプライヤーとのやり取りがある企業では選定候補になります。

CAD・基幹システム連携

図面管理システムを単体で運用すると、どうしても既存のCADソフトやERP・生産管理システム・PLMとの二重入力が発生します。これを解消するのが連携機能です。

• CAD側からの自動チェックイン・チェックアウト
• 部品表（BOM）との双方向同期
• 生産管理システムとの品番・図面番号連携
• SAPやOracleなど基幹ERPとのAPI連携
• Microsoft 365・Teamsとの通知連携

連携機能はAPI・REST・Webhookが用意されているかで実装の難易度が大きく変わります。API公開が不十分な製品は、SIerが間にRPAを噛ませる構成になりがちで、運用開始後の保守負担を増やしてしまいます。選定時にAPI仕様書を必ず開示してもらうのが実務的なチェックポイントです。

---

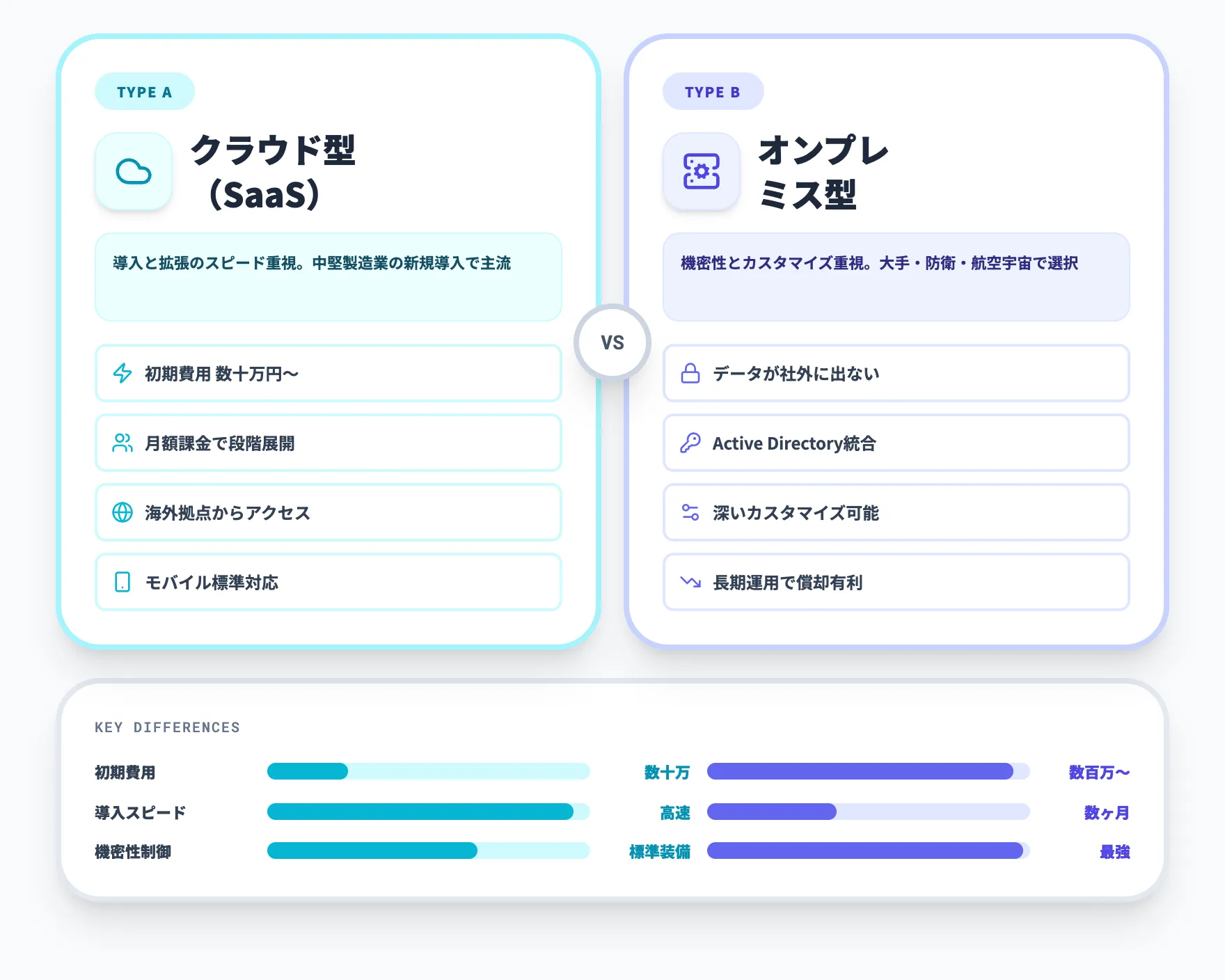

クラウド型とオンプレミス型の違いと選び方

図面管理システムの導入形態は、クラウド型（SaaS）とオンプレミス型（パッケージ・カスタム開発）の2つに大別されます。どちらが優れているという話ではなく、自社の規模・機密要件・拡張ニーズで選び分けるものです。

クラウド型（SaaS）の特徴

クラウド型は、ベンダーが運用するサーバー上に図面データを保管し、Webブラウザ経由で利用する方式です。2026年時点ではクラウド型の新規導入が増加傾向にあり、中堅製造業を中心に選択肢として定着が進んでいます。

• 初期費用が数十万円程度で済む
• 月額課金で段階的に利用ユーザーを増やせる
• サーバー保守・バックアップ・バージョンアップをベンダーが実施
• スマートフォン・タブレットからの利用が標準対応
• 世界各国の拠点から同じ図面データにアクセスできる

クラウド型の利点は「導入と拡張のスピード」に集約されます。PoCから全社展開まで短期間で進めたい場合や、拠点数が多くIT部門の運用リソースが限られている場合は、クラウド型が有力な選択肢になります。

オンプレミス型の特徴

オンプレミス型は、自社のサーバールームやプライベートクラウドに図面管理システムをインストールし、自社ネットワーク内で閉じて運用する方式です。大手製造業や、防衛・航空宇宙など機密性が極めて高い業界で選ばれることが多い方式でもあります。

• 図面データが社外に出ない
• 既存の社内認証基盤（Active Directory）と密に統合できる
• 自社業務に合わせた深いカスタマイズが可能
• 長期運用ではライセンス費用を償却しやすい

一方で、初期構築費用が数百万〜数千万円規模になり、サーバー保守・セキュリティパッチ適用・ハードウェア更新が自社負担で発生します。IT部門の運用体制が整っていない企業が選ぶと、運用負担で設計業務のリソースを食う結果になりがちです。

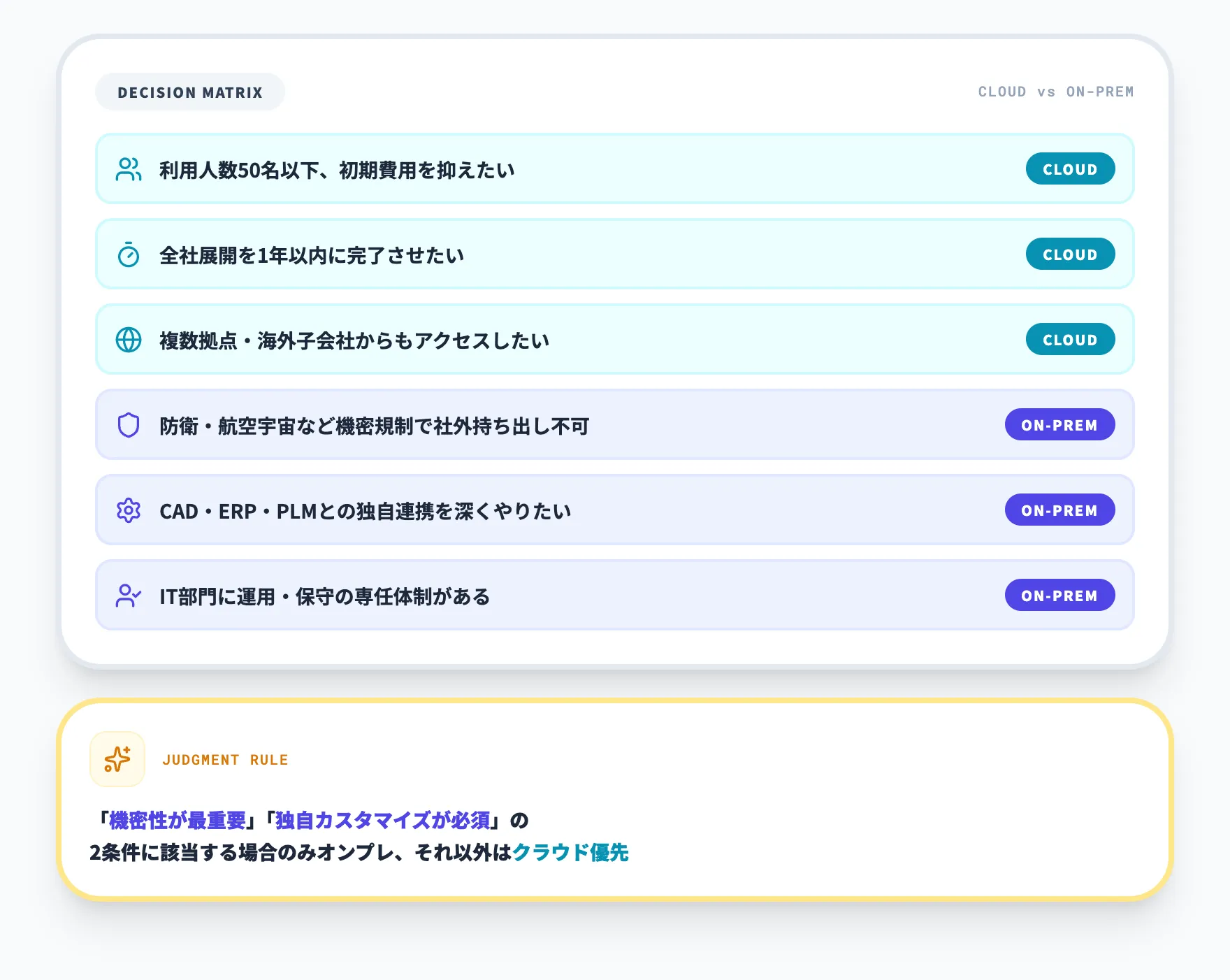

選定の分かれ目

どちらを選ぶかで迷う場合、以下の条件で判断するとブレません。

条件	推奨される導入形態
利用人数50名以下、初期費用を抑えたい	クラウド型（SaaS）
全社展開を1年以内に完了させたい	クラウド型
複数拠点・海外子会社からもアクセスしたい	クラウド型
防衛・航空宇宙など機密規制があり社外持ち出し不可	オンプレミス型
CAD・ERP・PLMとの独自連携を深くやりたい	オンプレミス型
IT部門に運用・保守の専任体制がある	オンプレミス型

この表から読み取れるのは、「機密性が最重要」「独自カスタマイズが必須」の2条件に該当する場合だけオンプレミスを選び、それ以外はクラウド型を優先する、というシンプルな判断軸です。SIerの支援経験でも、中堅製造業ではクラウド型で必要十分なケースが多く、オンプレミスが前提となるのは自動車業界の一次サプライヤーや防衛関連など限定的な条件に当てはまるケースです。

---

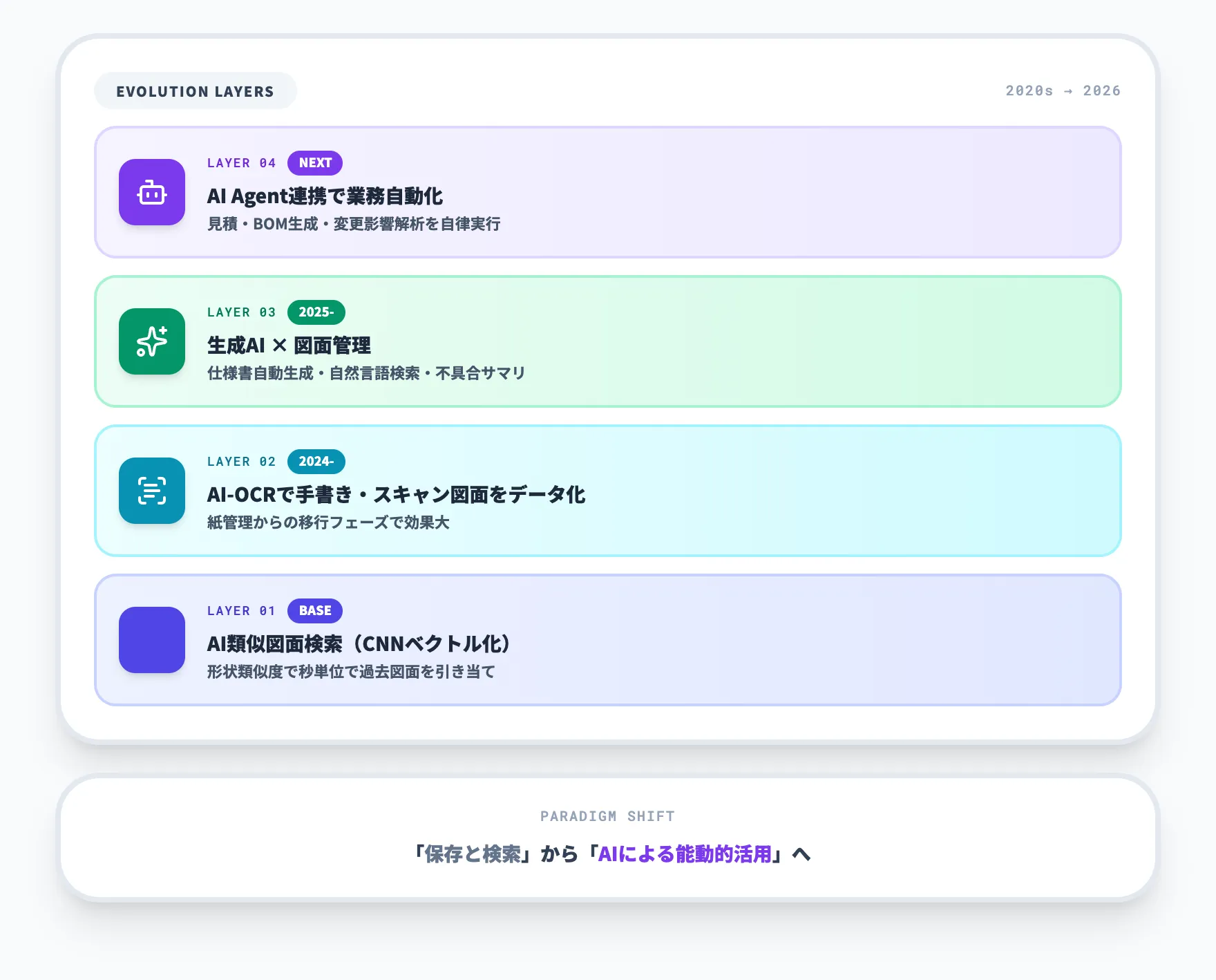

AIで進化する図面管理：類似検索・OCR・エージェント連携の最前線

2020年代後半に入り、図面管理システムの機能軸は「保存と検索」から「AIによる能動的な活用」へとシフトしています。ここでは2026年時点で実用化されているAI機能の現在地と、次の段階にあるAIエージェント連携まで踏み込んで整理します。

AI類似図面検索の仕組み

AI類似図面検索は、図面の形状そのものをベクトル化して保存し、検索時に形状の類似度で候補を返す技術です。従来のファイル名検索や属性検索では拾えなかった「見た目が似ている図面」を秒単位で見つけ出せるようになりました。

仕組みを簡単に言えば、図面をCNN（畳み込みニューラルネットワーク）や専用の画像解析モデルに通してベクトル（数百〜数千次元の数値列）に変換し、検索対象の図面ベクトルとの距離（類似度）で順位付けを行います。これはセマンティック検索やベクトル検索と同じ原理で、テキストではなく画像を対象にしたバリエーションだと考えるとイメージしやすいでしょう。

• 品番や図面名に依存せず形状で検索できる
• キーワードを知らない新人でも過去案件を発見できる
• 寸法差や加工の差まで含めた類似順位付けができる

CADDi Drawer公開事例では、調達部門で1件あたり4.4分の類似品検索時間短縮、年間300万円以上のコスト削減が報告されており、類似品検索の精度（ヒット率）は実運用で100%に達した部門もあるとされています（出典：CADDi Drawer活用事例 川崎重工業）。実務ベースでも、AI類似検索は「便利機能」ではなく「設計流用率を数値で押し上げる装置」として評価されています。

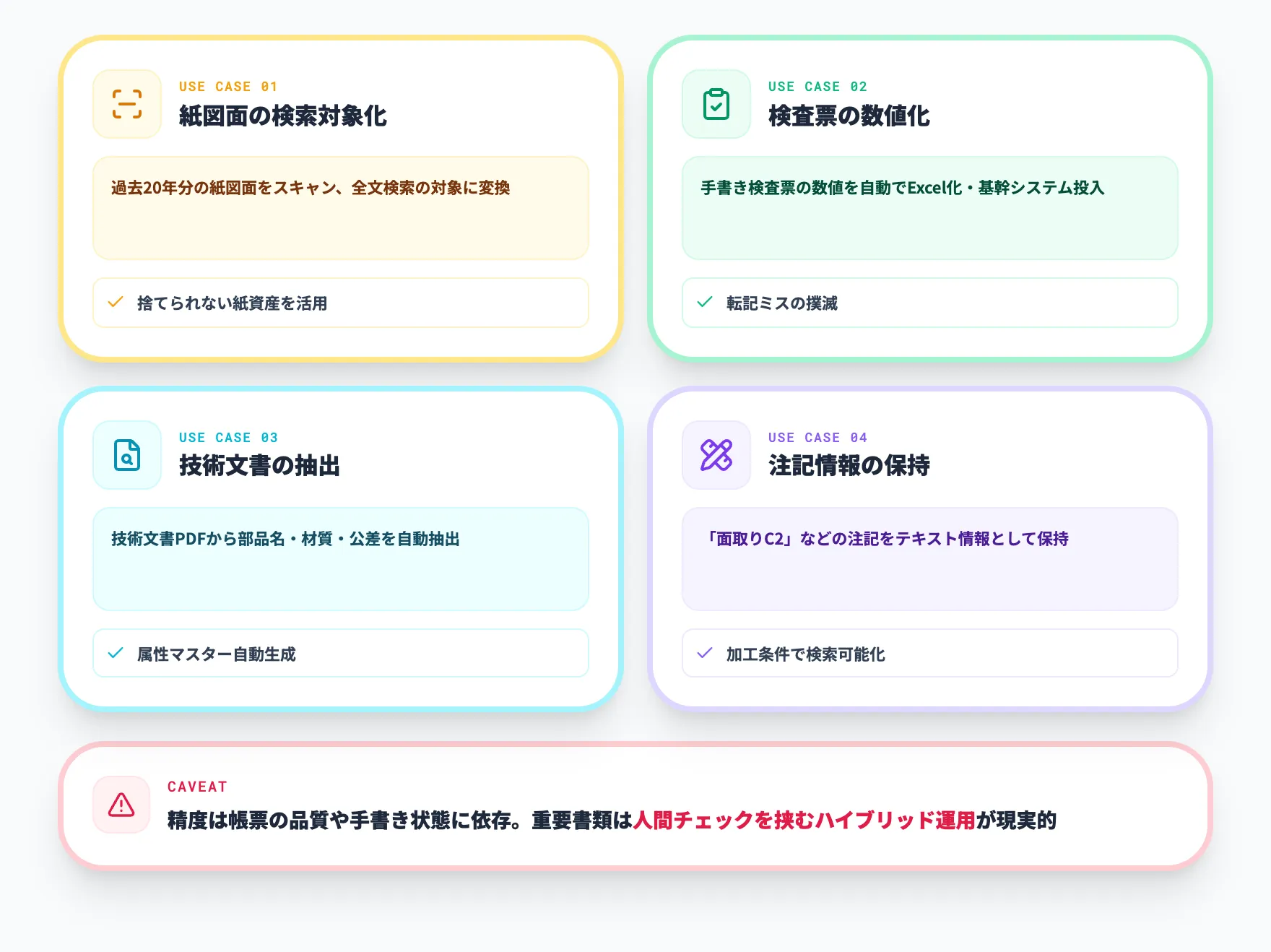

AI-OCRによる手書き・スキャン図面のデータ化

AI-OCRは、スキャン画像や手書き検査票の文字情報を構造化データに変換する技術です。従来のOCRは活字中心で手書きに弱く、製造業の検査票や古い紙図面には歯が立ちませんでした。2024年以降はディープラーニングベースのOCRが実用化され、手書き帳票の精度が大幅に向上しています。

• 過去の紙図面をスキャンして全文検索対象化
• 検査票の手書き数値を自動でExcel化
• 技術文書PDFから部品名・材質・公差を自動抽出
• 図面内の注記（例：「面取りC2」）をテキスト情報として保持

この技術が効いてくるのは、紙管理から脱却する移行フェーズです。過去20年ぶんの紙図面をスキャンしてAI-OCRで全文検索対象にすれば、捨てるに捨てられなかった紙資料が資産に変わります。ただし、AI-OCRの精度は帳票の品質や手書き状態に大きく左右されるため、重要書類は人間の確認を挟むハイブリッド運用が現実的です。AI-OCR活用事例の章で詳しく解説していますが、精度100%を期待して業務フローを組むと必ず破綻します。

生成AI × 図面管理の新しい使い方

2025年以降、生成AIと図面管理の組み合わせで実用化されているユースケースが広がっています。代表的なのは以下の3つです。

• 図面からの仕様書自動生成
  過去の類似図面と仕様書のペアを学習させ、新規図面から仕様書ドラフトを自動生成します。


• 不具合情報の横断サマリ
  類似製品の過去の不具合情報を生成AIが要約し、設計前に注意点を提示します。


• 自然言語による図面検索
  「Φ50のフランジで公差H7の穴加工がある部品」といった自然文で図面を検索できるようにします。



これらはRAG（Retrieval-Augmented Generation）の考え方を図面データに応用したもので、社内の設計ナレッジを大規模言語モデルの回答生成に組み込む仕組みです。現時点ではまだ「検索＋要約」のレベルが中心ですが、2026年後半には設計提案の自動化にまで踏み込む事例が出てくる見通しです。

AI Agent連携で広がる活用範囲

AI類似検索・AI-OCR・生成AIを単体で使うのではなく、図面管理システムをAIエージェントの業務プラットフォームとして使い始める動きも出てきました。AIエージェントは、人間の代わりに一連のタスクを自律的にこなすAIで、図面管理の文脈では以下のような業務自動化が射程に入ります。

• 顧客から受領した新規図面を解析し、類似案件の見積を数分で下書きする
• 過去図面から部品表（BOM）を自動生成し、基幹システムに投入する
• 設計変更が発生した際、影響を受ける図面と工程を自動洗い出しする
• 不具合クレーム受領時、関連図面・検査票・変更履歴を横断収集してレポート化する

これらは単独の図面管理システムではなく、自律型AIエージェントの基盤が揃っていないと成立しません。

AI総研の支援経験からは、図面管理システム単体の導入で止めるのではなく、初期設計の段階から「AIエージェントに繋げる前提」で属性設計と検索インデックスを決めておくと、後工程の自動化が一気にスケールします。

---

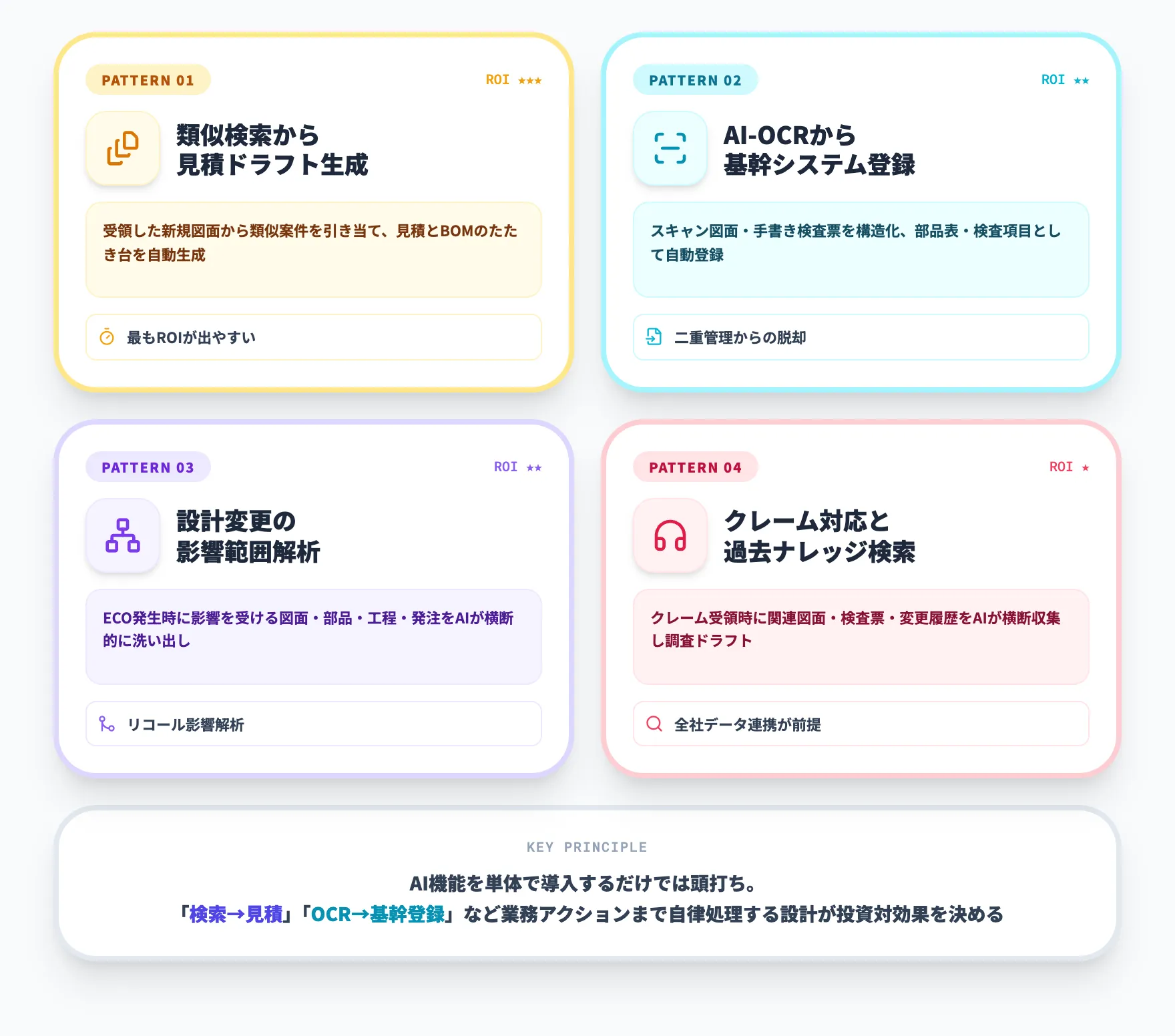

図面管理×AIエージェントの業務実装パターン

前節では、AI類似検索・AI-OCR・生成AI・AIエージェント連携といった技術要素を概念レベルで整理しました。ここからは、それらを実際の業務フローにどう組み込むかという実装パターンを、SIer視点で4つに整理します。AI機能を単体で導入するだけでは効果が頭打ちになり、「検索→見積ドラフト」「OCR→基幹システム登録」といった業務アクションまで自律的に処理させる設計に踏み込まないと、投資対効果は大きく伸びません。

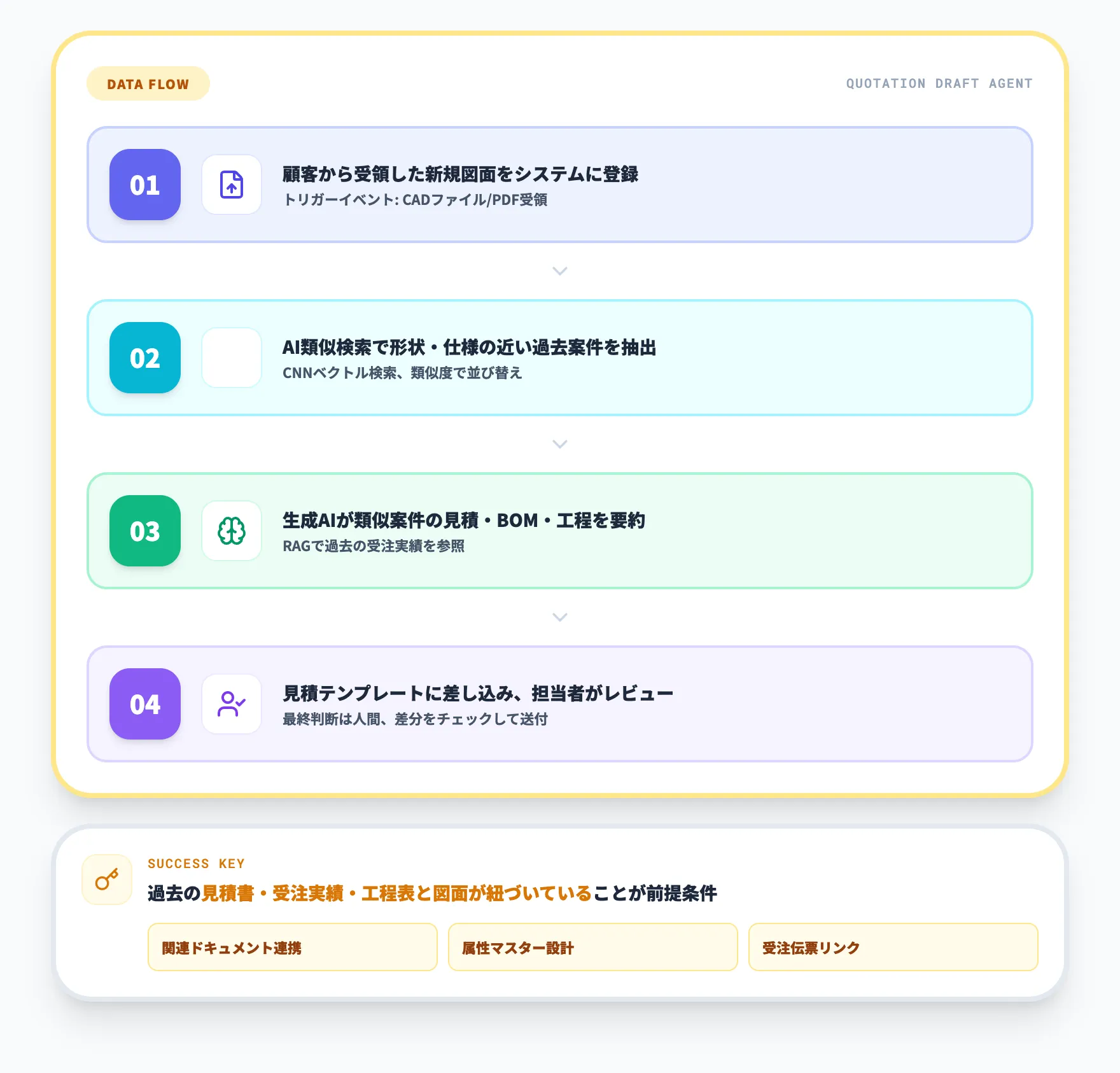

パターン1：類似検索から見積ドラフト生成

最もROIが出やすいのが、受領した新規図面をトリガに、類似案件を引き当てて見積書とBOMのたたき台を自動生成するパターンです。

データフローは次のとおりです。

1. 顧客から受領した新規図面をシステムに登録
2. AI類似検索で形状・仕様の近い過去案件を抽出
3. 生成AIが類似案件の見積書・BOM・工程情報を要約
4. 見積テンプレートに差し込み、担当者がレビュー

このパターンで効果を出すには、過去の見積書・受注実績と図面が紐づいている必要があります。図面管理システムの属性設計段階で「関連ドキュメント」として見積書・受注伝票・工程表をリンクさせておかないと、AIが参照できる学習データが整いません。移行設計の初期段階から「AIに何を読ませたいか」を想定した属性設計に踏み込めるかどうかが、効果の分かれ目になります。

パターン2：AI-OCRから基幹システムへの自動登録

スキャン図面・手書き検査票をAI-OCRで構造化し、部品表・検査項目・公差情報として基幹システムに自動登録するパターンです。紙とExcel台帳の二重管理から抜け出す具体的な経路として、中堅製造業で採用が進んでいる領域です。

データフロー設計の肝は、OCRで読み取った結果に対する人間チェックをどこに置くかにあります。代表的な設計は3つです。

• 全件自動登録
  処理速度を最優先する設計で、誤登録リスクを運用ルールで吸収します。


• 信頼度しきい値方式
  AI-OCRの信頼度スコアが一定以下の項目だけを人間がチェックする折衷方式です。


• 全件人間チェック
  精度最優先の設計で、AI-OCRは下書き生成にとどめる使い方になります。



現場で現実的なのは2番目の信頼度しきい値方式です。AI-OCR製品の信頼度スコアをAPIで取得できるか、運用フローにチェック工程を組み込めるか、この2点を選定時に必ず確認してください。

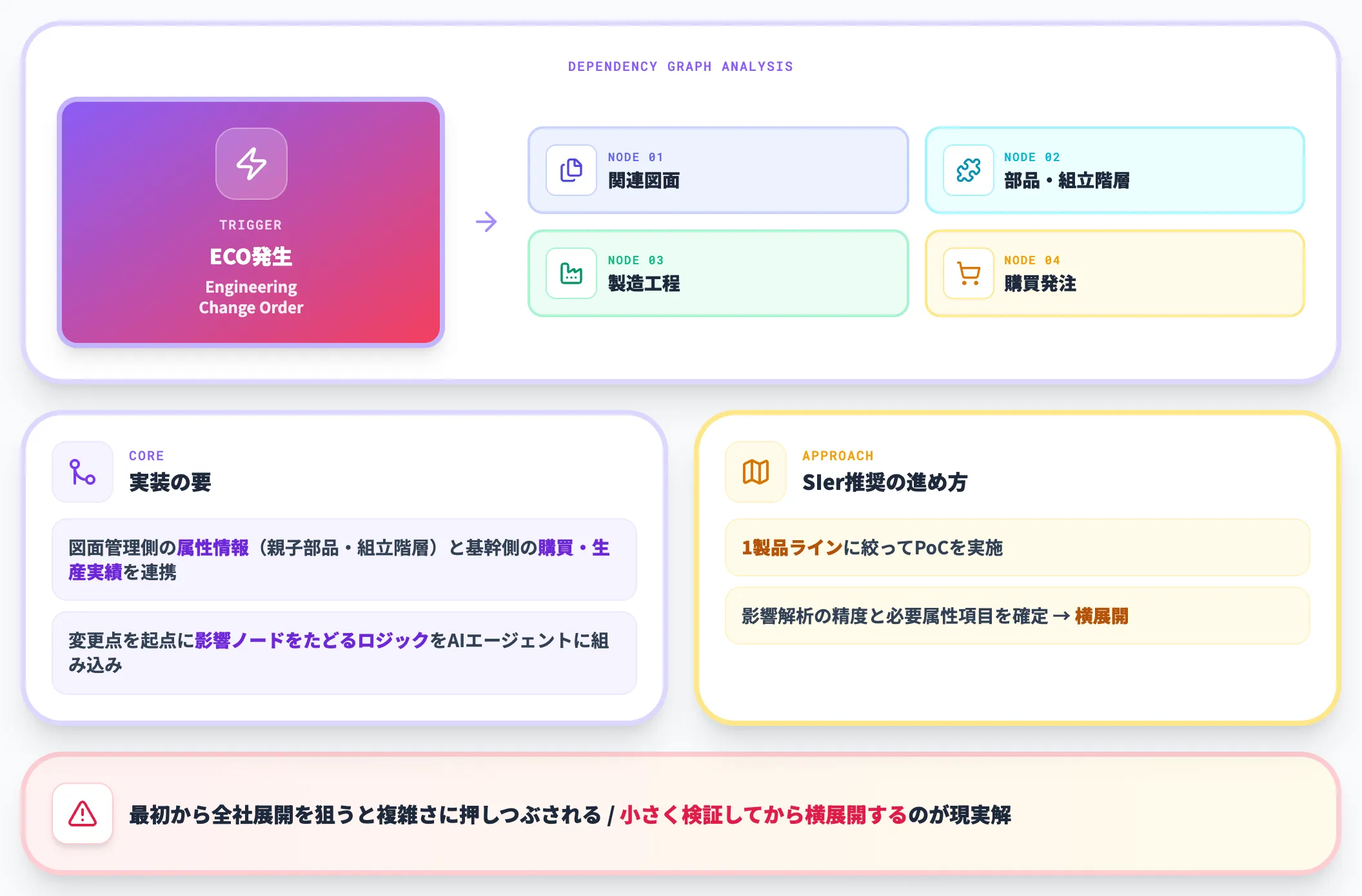

パターン3：設計変更の影響範囲を自動解析

設計変更（ECO）が発生したときに、影響を受ける図面・部品・アセンブリ・製造工程・購買発注をAIが横断的に洗い出すパターンです。手作業では抜け漏れが発生しやすく、リコール対応や品質問題の発生率に直結する領域でもあります。

実装の要は依存関係グラフの構築にあります。図面管理システムが保持する属性情報（親子部品・組立階層・使用プロジェクト）と、基幹システム側の購買・生産実績を連携させ、変更点を起点に影響ノードをたどるロジックをAIエージェントに組み込みます。

このパターンは、最初から全社展開を狙うと複雑さに押しつぶされます。まずは1製品ラインに絞ってPoCを行い、影響解析の精度と必要な属性項目を確定させてから横展開するのが、現実的な進め方です。

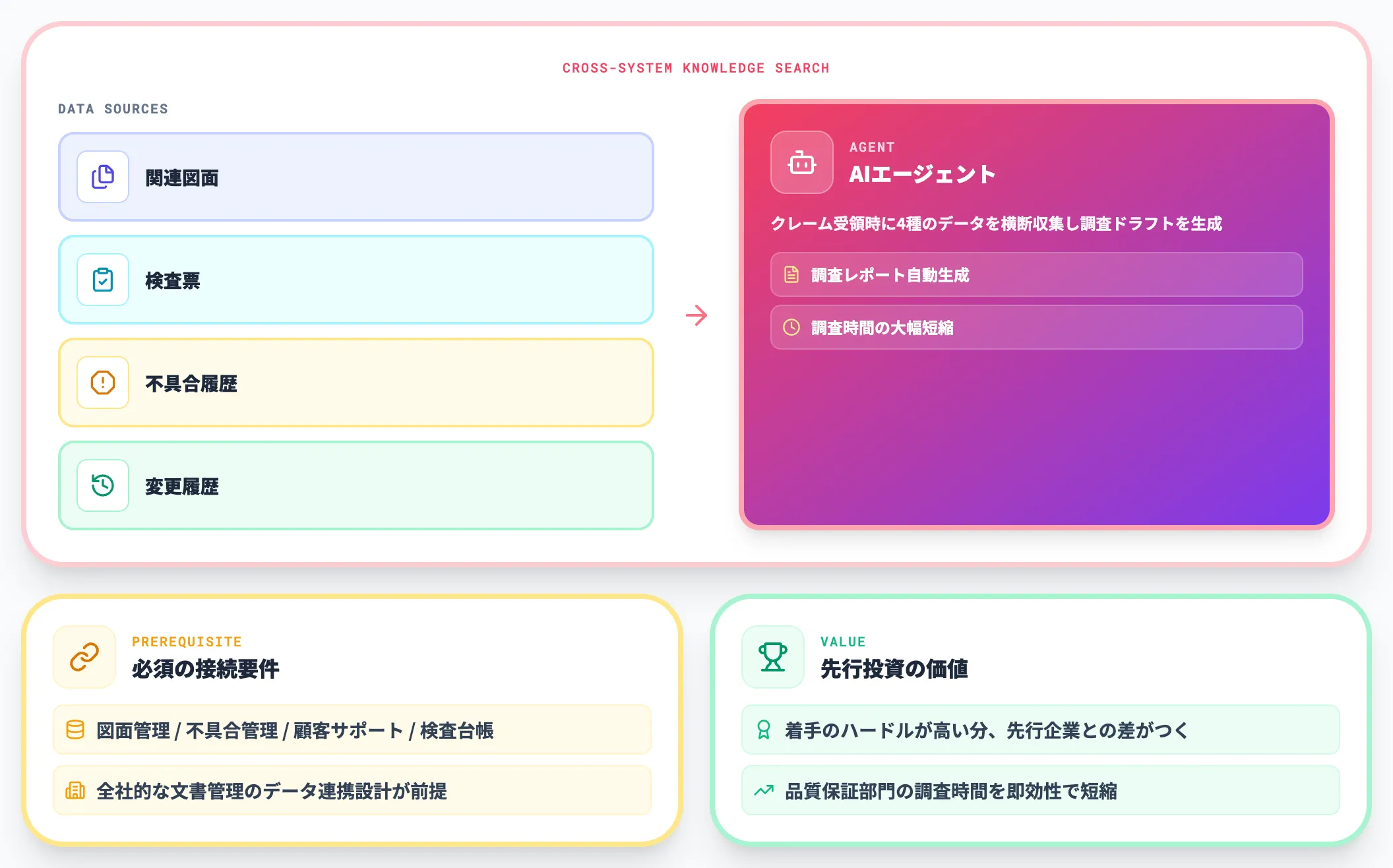

パターン4：クレーム対応と過去ナレッジの横断検索

顧客クレームが入ったときに、関連する図面・検査票・不具合履歴・変更履歴をAIが横断収集し、調査レポートのドラフトを作るパターンです。品質保証部門の調査時間を短縮する即効性があり、サービス品質にも直結します。

このパターンの実装では、図面管理システム側だけでなく、不具合管理システム・顧客サポート履歴・検査台帳との接続が必須になります。単体では成立せず、全社的な文書管理のデータ連携設計が前提です。着手のハードルは高い分、先行企業との差がつきやすい領域でもあります。

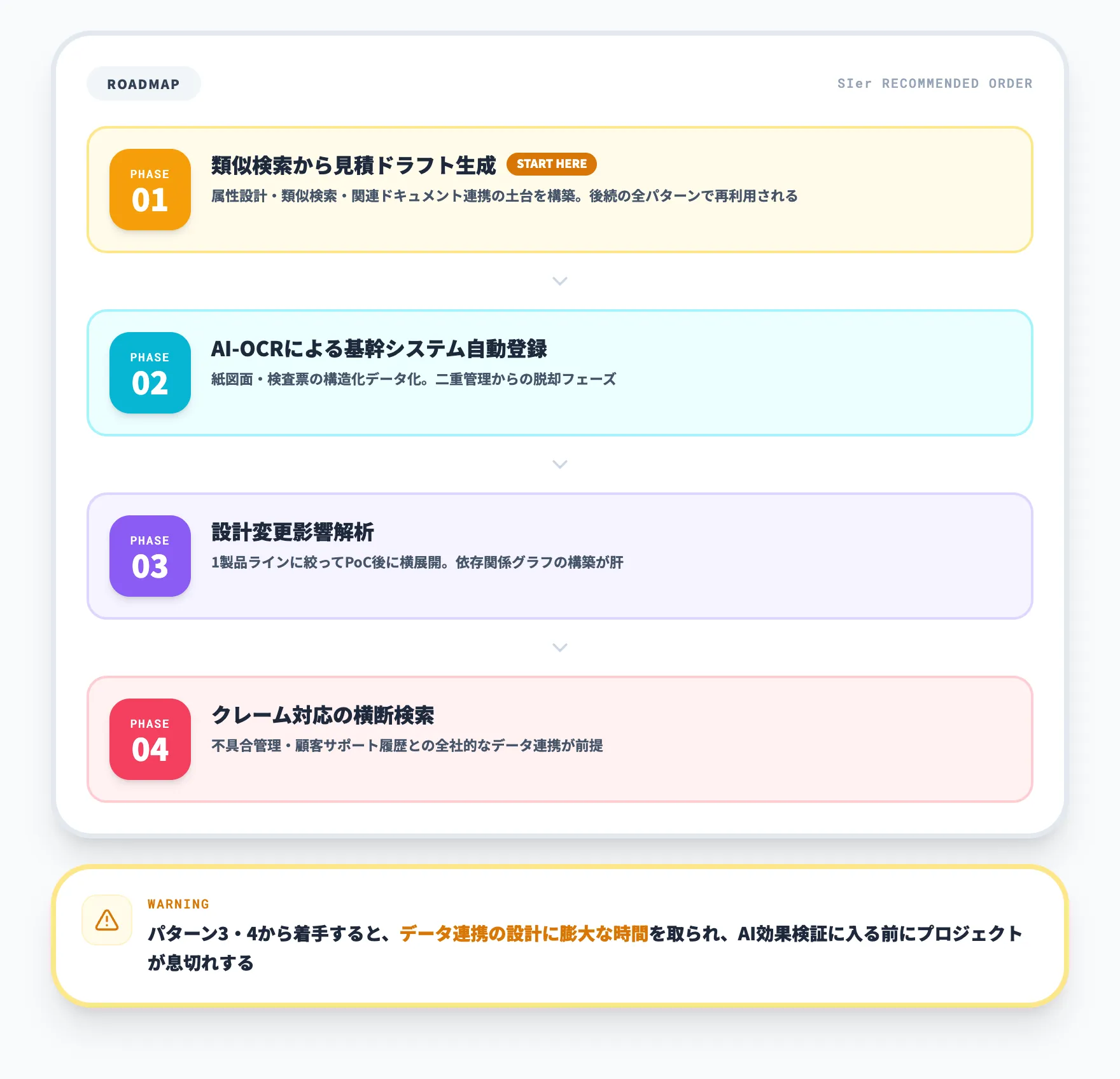

業務実装パターンの段階的な導入順序

4つのパターンを一度に実装しようとすると、属性設計やデータ連携のボトルネックで必ず詰まります。SIer視点で推奨する標準的な導入順序は次のとおりです。

1. フェーズ1：類似検索から見積ドラフト生成（パターン1）
2. フェーズ2：AI-OCRによる基幹システム自動登録（パターン2）
3. フェーズ3：設計変更影響解析（パターン3）
4. フェーズ4：クレーム対応の横断検索（パターン4）

パターン1から着手する理由は、ここで整備した属性設計・類似検索・関連ドキュメント連携の土台が、後続パターンでも再利用できるからです。逆にパターン3や4から着手すると、AI以前に必要なデータ連携の設計に膨大な時間を取られ、AIの効果検証に入る前にプロジェクトが息切れします。AIエージェントの企業導入ガイドにあるとおり、AIエージェント活用の成否は「どの業務から入るか」の順序設計で大きく変わります。

---

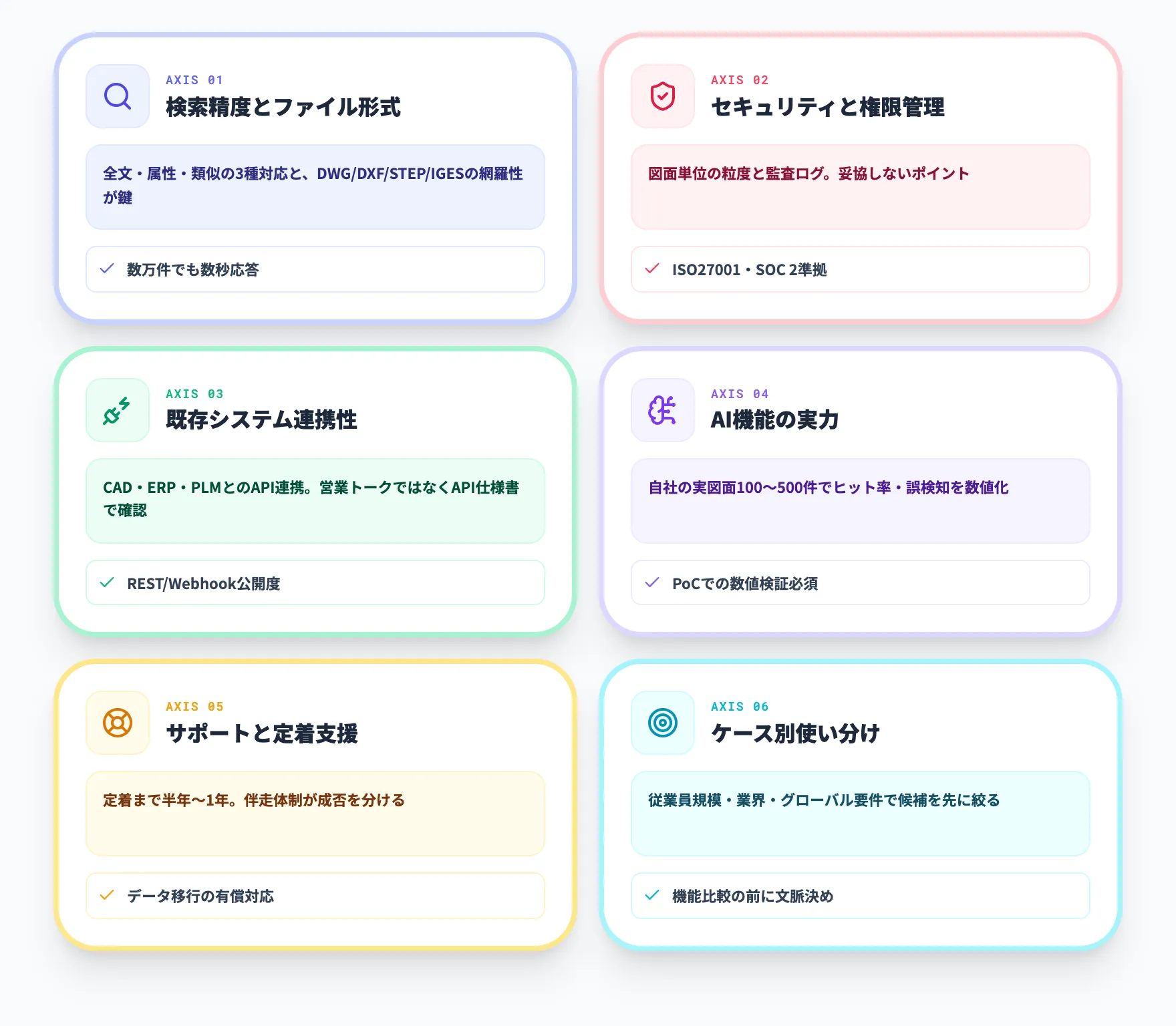

図面管理システムの選定ポイント

ここからは、実際に製品を選定するときに見るべき観点を整理します。上位記事では「検索・セキュリティ・価格」のような一般論で終わっていることが多いですが、実務ではケース別の使い分けを先に決めないと機能比較だけでは判断できません。

検索精度と対応ファイル形式

選定の最初の分岐点は検索機能です。図面管理システムは導入後にユーザーが毎日使う機能が検索であり、ここで使い勝手が悪いと定着しません。

• 全文検索・属性検索・類似検索の3種すべてを備えているか
• 検索結果からワンクリックで本文プレビューに飛べるか
• 数万〜数十万件の図面でも数秒以内で応答するか
• 対応ファイル形式にDWG・DXF・STEP・IGES・PDFが含まれるか

とくに製造業では、取引先の異なるCADソフトから出力されたデータが混在するため、対応ファイル形式の広さが実務で効いてきます。形式対応が狭い製品を選ぶと、外部データ受領のたびに変換作業が発生し、設計者の時間を奪います。

セキュリティと権限管理

図面は機密情報の塊です。セキュリティの設計は、定着フェーズに入る前に決めておかないと、あとからの変更が困難になります。

• フォルダ・図面単位の閲覧権限
• ダウンロード・印刷・編集の個別制御
• 外部委託先への期間限定権限
• 操作ログと監査ログの出力
• ISO/IEC 27001認証の取得状況とSOC 2報告書の有無

監査ログは平時は意識されませんが、情報漏えいや品質問題が発生した瞬間に必須の証跡となります。「誰が、いつ、どの図面を、どれだけダウンロードしたか」を分単位で追跡できないシステムは、上場企業や自動車サプライヤーでは選定段階で落ちます。

既存システムとの連携性

図面管理システムは単独で完結するものではなく、CAD・ERP・生産管理システム・PLM・AIエージェントなどの周辺システムと連携することで真価を発揮します。

• CADソフトからの自動チェックイン・チェックアウト
• ERPの品番・案件番号との双方向同期
• 生産管理システムとの工程連携
• API・Webhook・REST形式での外部連携
• Microsoft 365・Teamsへの通知連携

連携機能は「できる／できない」の2択で判断せず、必ず実際のAPI仕様書を確認してください。「カスタマイズで対応可能」と営業トークで押されても、実装工数が数百万円単位で乗る場合があります。SIer経験から言えば、標準APIで賄えない連携要件は、別途RPAツールで橋渡しする方が安価で保守しやすいケースが多くあります。

AI機能の実力

AI機能は各社が猛追している領域で、カタログ上の「AI対応」だけでは実力が測れません。PoC段階で以下の観点を実データで検証する必要があります。

• 類似図面検索が自社の図面パターンで機能するか
• AI-OCRが自社の手書き検査票を読み取れるか
• 検索速度が数万件で劣化しないか
• 継続学習で精度が上がる仕組みがあるか

AI機能は「デモでは動くが本番データで動かない」という落とし穴があります。PoCでは自社の実図面100〜500件を使って、ヒット率・誤検知率・検索時間を数値で測るのが鉄則です。ベンダー側が汎用デモデータしか用意しない場合は、その段階で警戒した方がよいでしょう。

サポート・定着支援

図面管理システムは導入してから定着するまでに半年〜1年の時間を要します。この定着期間をどれだけベンダーが伴走してくれるかは、プロジェクト成否に直結します。

• 導入時の初期設定とデータ移行支援
• 定着フェーズでの月次モニタリング
• 設計者向けトレーニングの提供
• 問い合わせ対応の速度（SLA）
• 運用テンプレートの提供

とくにデータ移行は軽視されがちですが、過去図面の取り込みを自社だけで完遂できる企業は多くありません。「移行は有償オプション」と見積もり段階で明記してくれるベンダーの方が、あとで揉めません。

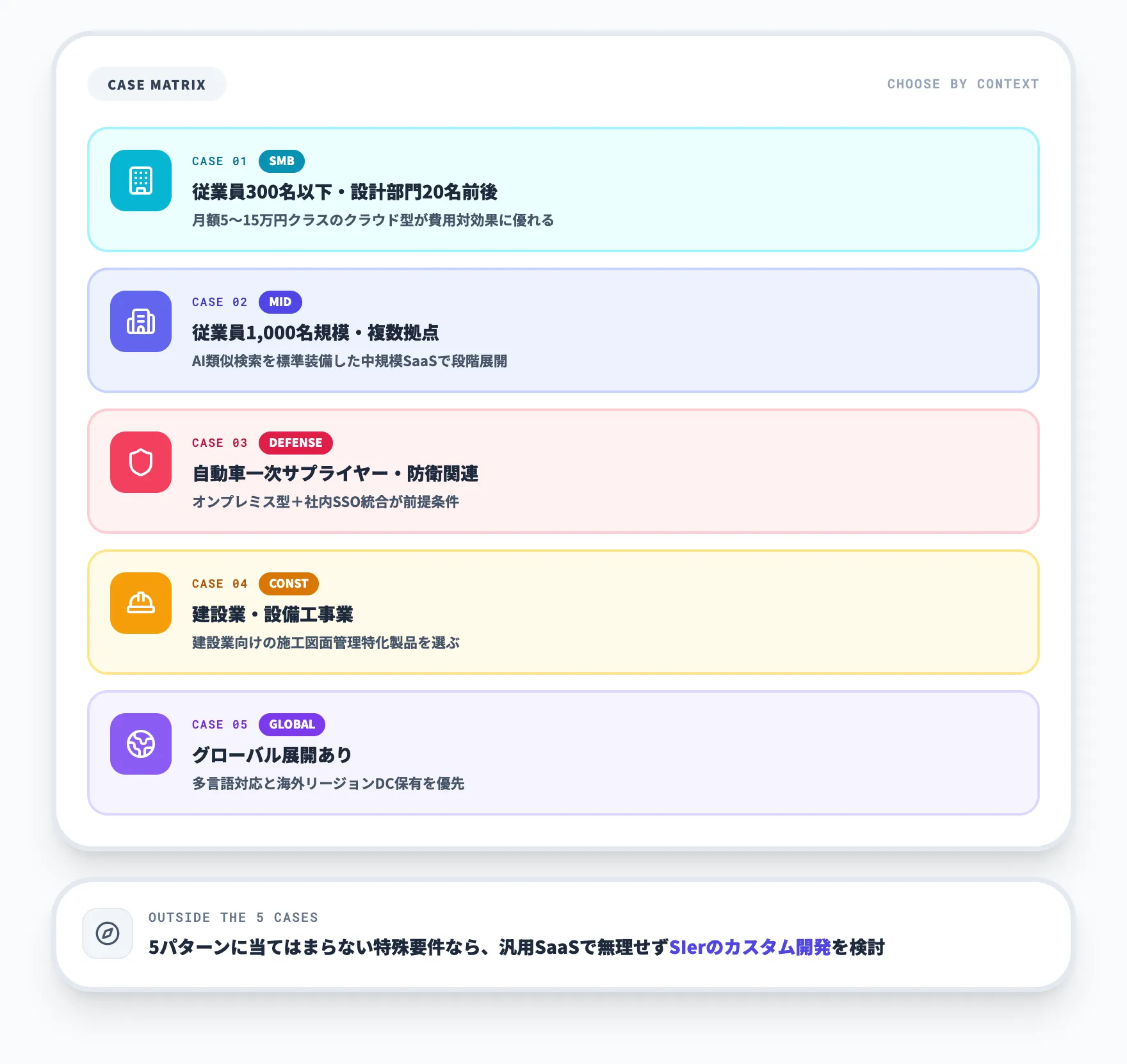

ケース別の使い分け

機能比較だけでは選べない場面が必ずあります。支援経験から整理した、ケース別の使い分けの指針を示します。

• 従業員300名以下、設計部門20名前後なら、クラウド型で月額5〜15万円クラスの製品が費用対効果に優れる
• 従業員1,000名規模で複数拠点を抱えるなら、AI類似検索を標準装備した中規模SaaSが有利で、段階展開もしやすい
• 自動車一次サプライヤーや防衛関連なら、オンプレミス型＋社内SSO統合が前提条件になる
• 建設業・設備工事業の場合は、製造業特化ではなく建設業向けの施工図面管理に特化した製品を選ぶべき
• グローバル展開がある場合は、多言語対応と海外リージョンのデータセンターを持つベンダーを優先する

この5つのパターンに当てはまらない特殊要件があるなら、汎用SaaSで無理に対応するよりも、SIerにカスタム開発を依頼した方が結果的に安く収まる場合もあります。選定段階でSIer視点のセカンドオピニオンを挟むと、見落としを防げます。

---

主要な図面管理システムと導入事例

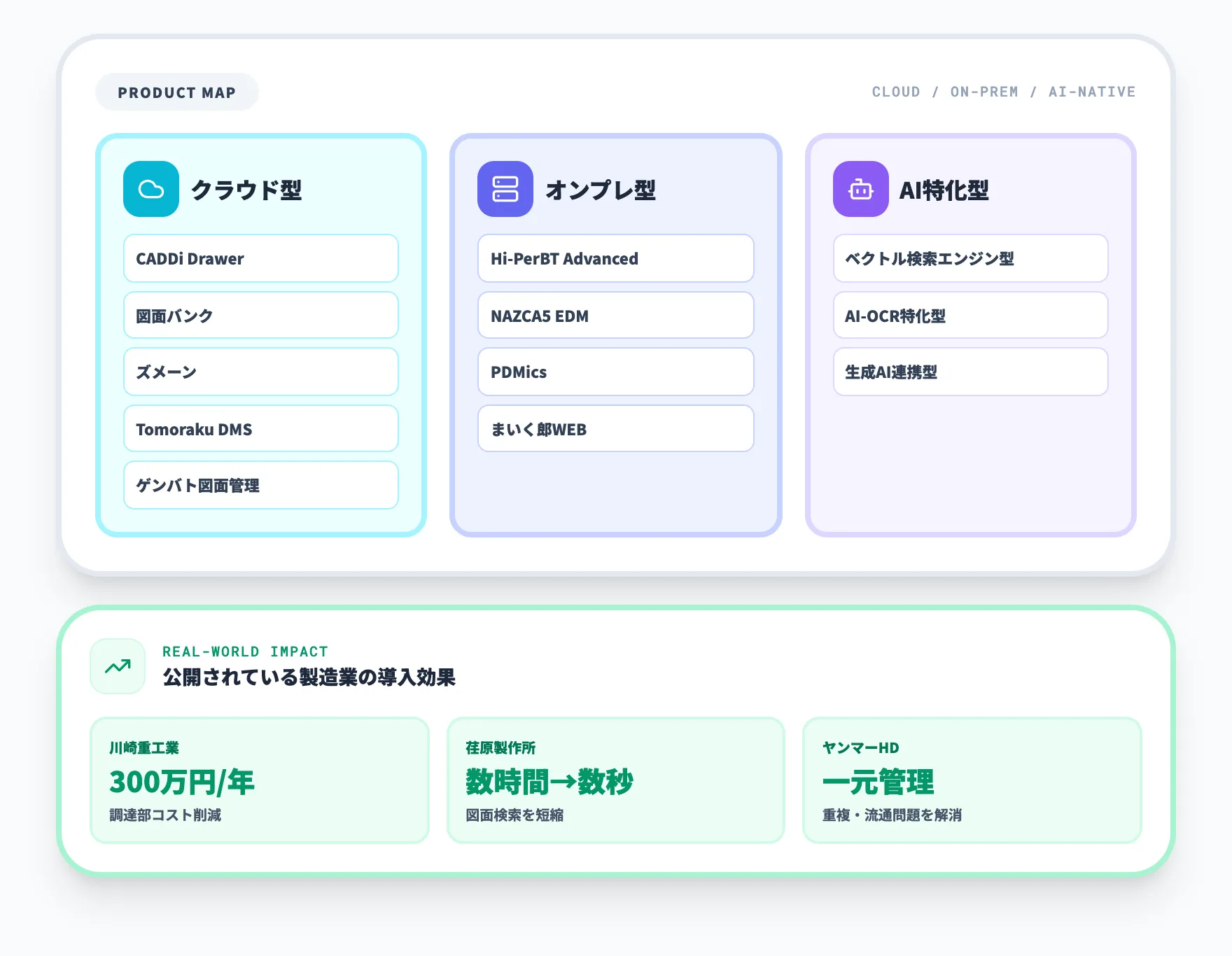

図面管理システムの主要製品は、クラウド型・オンプレミス型・AI特化型でおおまかに分類できます。ここでは代表的な製品を機能帯で整理し、公開されている導入事例の効果を合わせて紹介します。

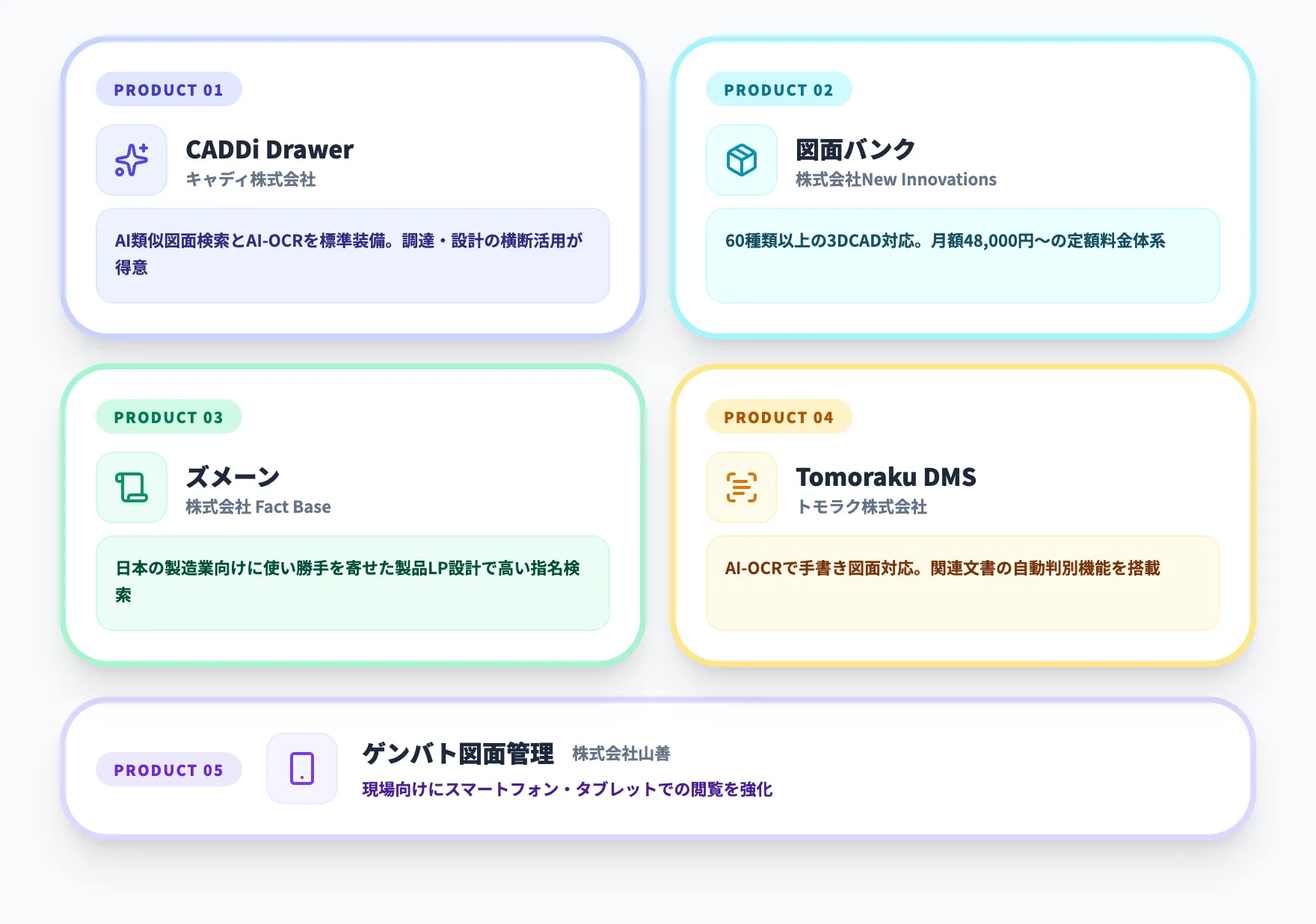

クラウド型の代表製品

クラウド型は中堅製造業・建設業で新規導入時に選ばれることが多く、短期間で全社展開できるのが特徴です。

製品名	提供元	主な特徴
CADDi Drawer	キャディ株式会社	AI類似図面検索とAI-OCRを標準装備。調達・設計の横断活用が得意
図面バンク	株式会社New Innovations	60種類以上の3DCAD対応。月額48,000円～の定額料金体系
ズメーン	株式会社 Fact Base	日本の製造業向けに使い勝手を寄せた製品LPで高い指名検索
Tomoraku DMS	トモラク株式会社	AI-OCRで手書き図面対応。関連文書の自動判別機能を搭載
ゲンバト図面管理	株式会社山善	現場向けにスマートフォン・タブレットでの閲覧を強化

この表は機能の優劣を示すものではなく、各製品が得意とする文脈を整理したものです。たとえば図面バンクは月額48,000円～（税別・12ヶ月契約・図面容量と拠点数は無制限）と料金を公表しており（出典：図面バンク公式）、コストを確定させたい中堅企業にとって見通しが立てやすい選択肢です。

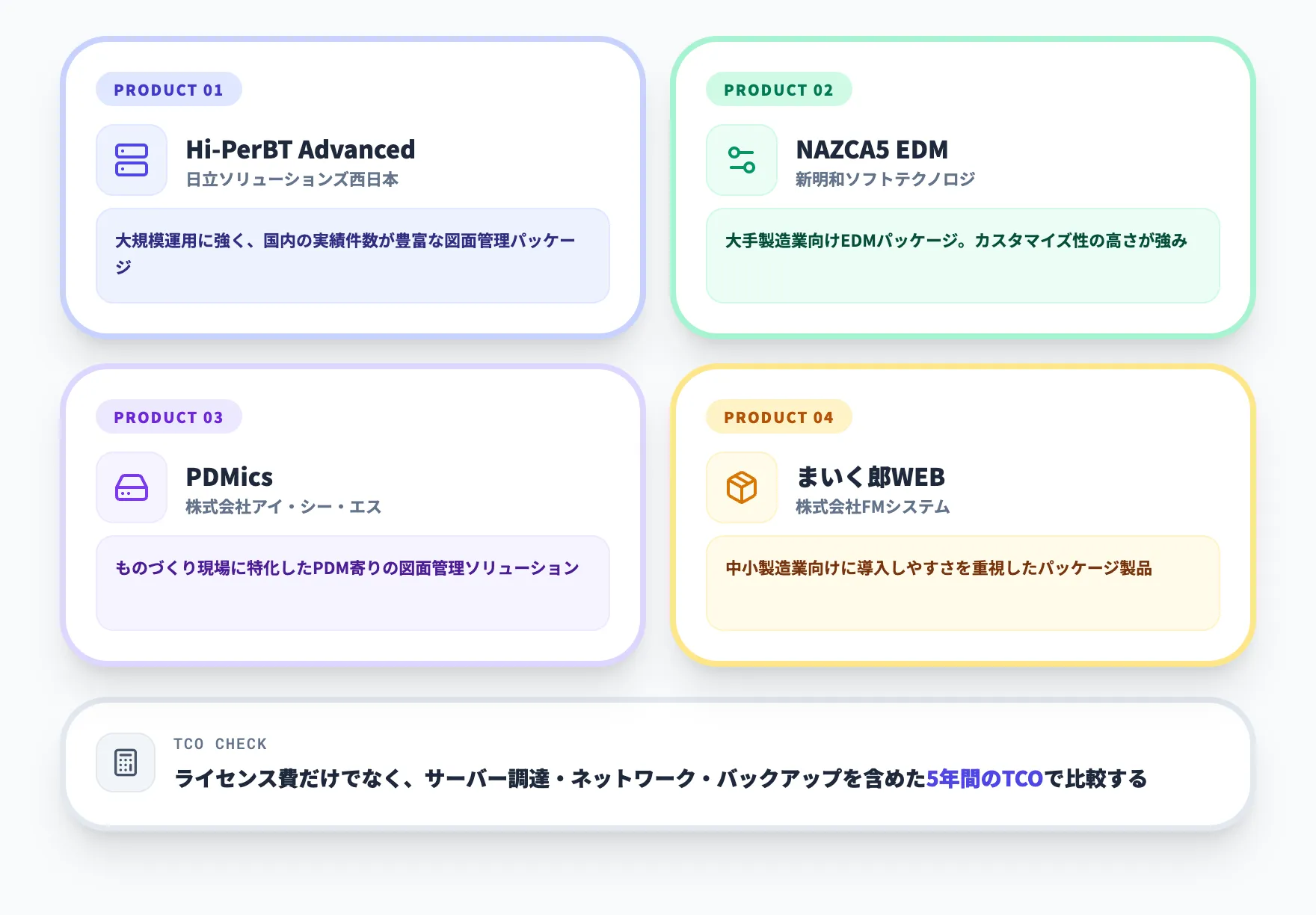

オンプレミス型の代表製品

オンプレミス型は、大手製造業や官公庁・防衛関連で継続的に選ばれている製品群です。

製品名	提供元	主な特徴
Hi-PerBT Advanced 図面管理	日立ソリューションズ西日本	大規模運用に強く、国内の実績件数が豊富
NAZCA5 EDM	新明和ソフトテクノロジ	大手製造業向けのEDMパッケージ。カスタマイズ性が高い
PDMics	株式会社アイ・シー・エス	ものづくり現場に特化したPDM寄りの図面管理
まいく郎WEB	株式会社FMシステム	中小製造業向けのパッケージ製品

オンプレミス型を選ぶ場合は、ライセンス費用だけでなく、サーバー調達・ネットワーク設計・バックアップ運用を含めた5年間のTCO（総所有コスト）で比較する必要があります。SaaSと比較して初期費用は高いものの、10年以上の長期運用では逆転する場合もあります。

AI特化型の代表製品

AI機能を主軸に据えた製品群は、設計流用率の向上を明確なKPIとして掲げています。

• AI類似図面検索に特化したベクトル検索エンジン型
• AI-OCRによる手書き帳票デジタル化に特化した型
• 生成AI連携によるナレッジ活用に特化した型

これらは単独の図面管理システムというよりは、既存システムの検索層を強化するアドオンとして導入されるケースが増えています。すでに図面管理システムを入れている企業が「検索機能だけAI特化型に差し替える」という構成です。

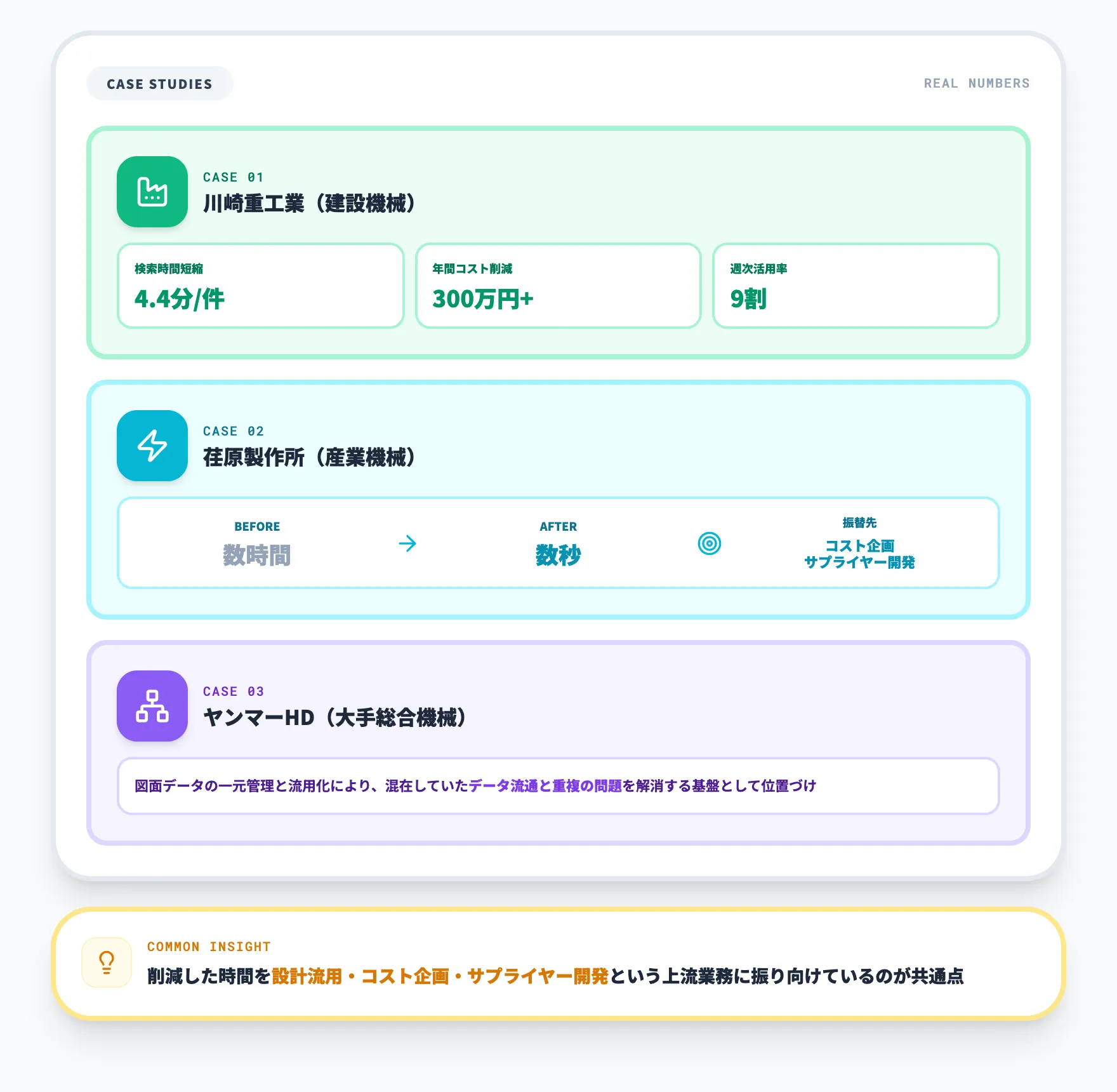

導入事例から見える効果

公開されている製造業の図面管理AI導入事例には、以下のような数値効果が報告されています。

• 建設機械メーカーの調達部門では、類似品検索の時間が1件あたり4.4分短縮され、年間300万円以上のコスト削減につながりました。調達部内の週次活用率は9割に達し、業務効率は5%以上改善したと公開されています（出典：CADDi Drawer活用事例 川崎重工業）
• **産業機械メーカー（荏原製作所）**では、従来数時間かかっていた図面検索が数秒に短縮され、調達部門がコスト企画やサプライヤー開発に時間を振り向けられるようになりました
• **大手総合機械メーカー（ヤンマーHD）**では、図面データの一元管理と流用化を目的に導入され、混在していたデータ流通と重複の問題を解消する基盤として位置づけられています（出典：MONOist「ヤンマーHDが『CADDi Drawer』導入」）

これらの事例に共通するのは、導入効果が「検索時間の短縮」だけに留まらず、削減した時間を設計流用・コスト企画・サプライヤー開発という上流業務に振り向けている点です。図面管理システムは時間短縮装置ではなく、設計部門を戦略業務へシフトさせるためのレバレッジとして機能しています。

【関連記事】
製造業におけるAIの活用事例30選｜メリットや導入ポイントを徹底解説

---

導入で失敗しないためのステップと詰まりポイント

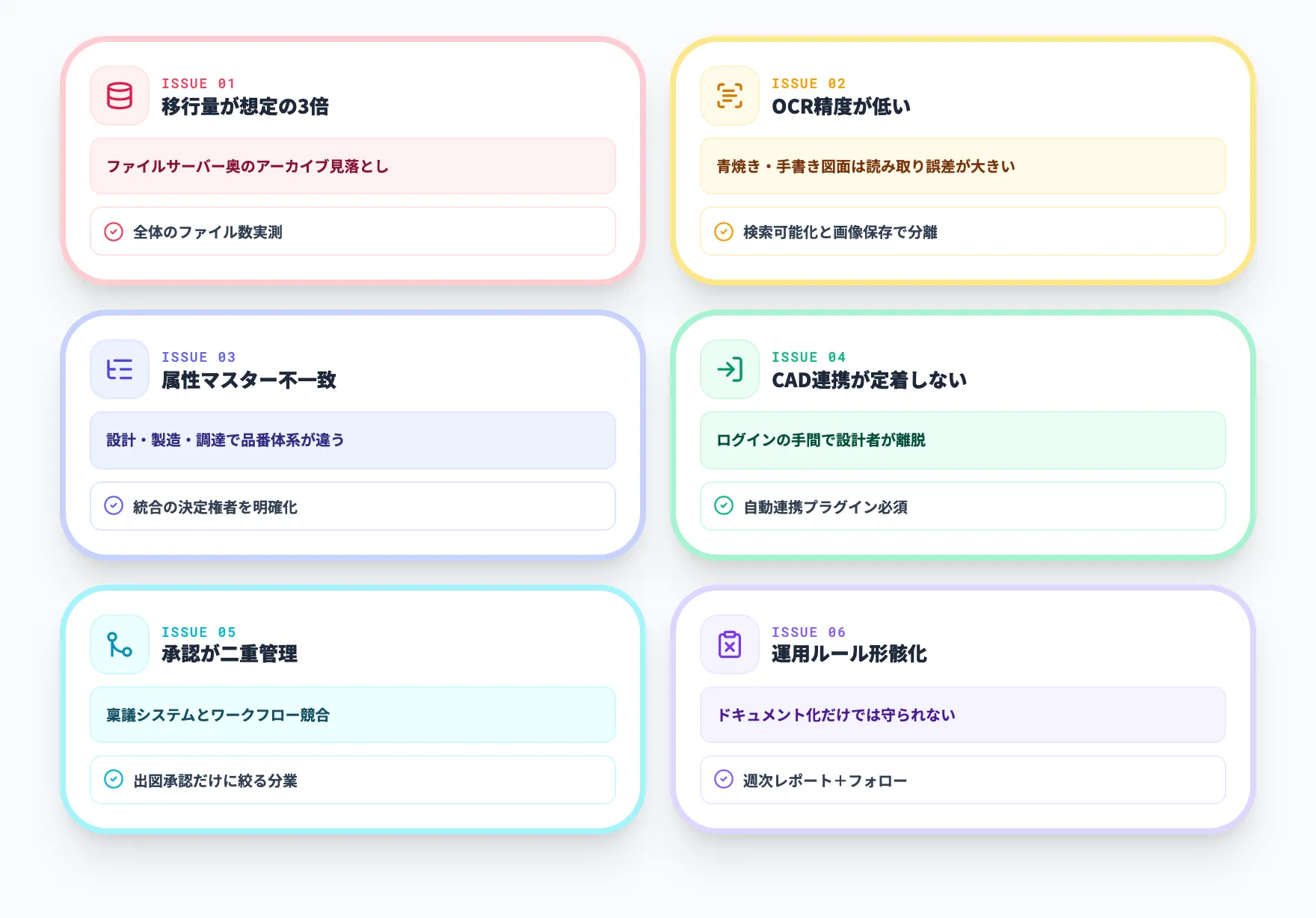

図面管理システムの導入プロジェクトは、発注から定着まで通常6〜12ヶ月かかります。この間に典型的な詰まりポイントが数カ所あり、事前に把握していないとPoCは成功したのに本番運用で使われない、という事態に陥ります。

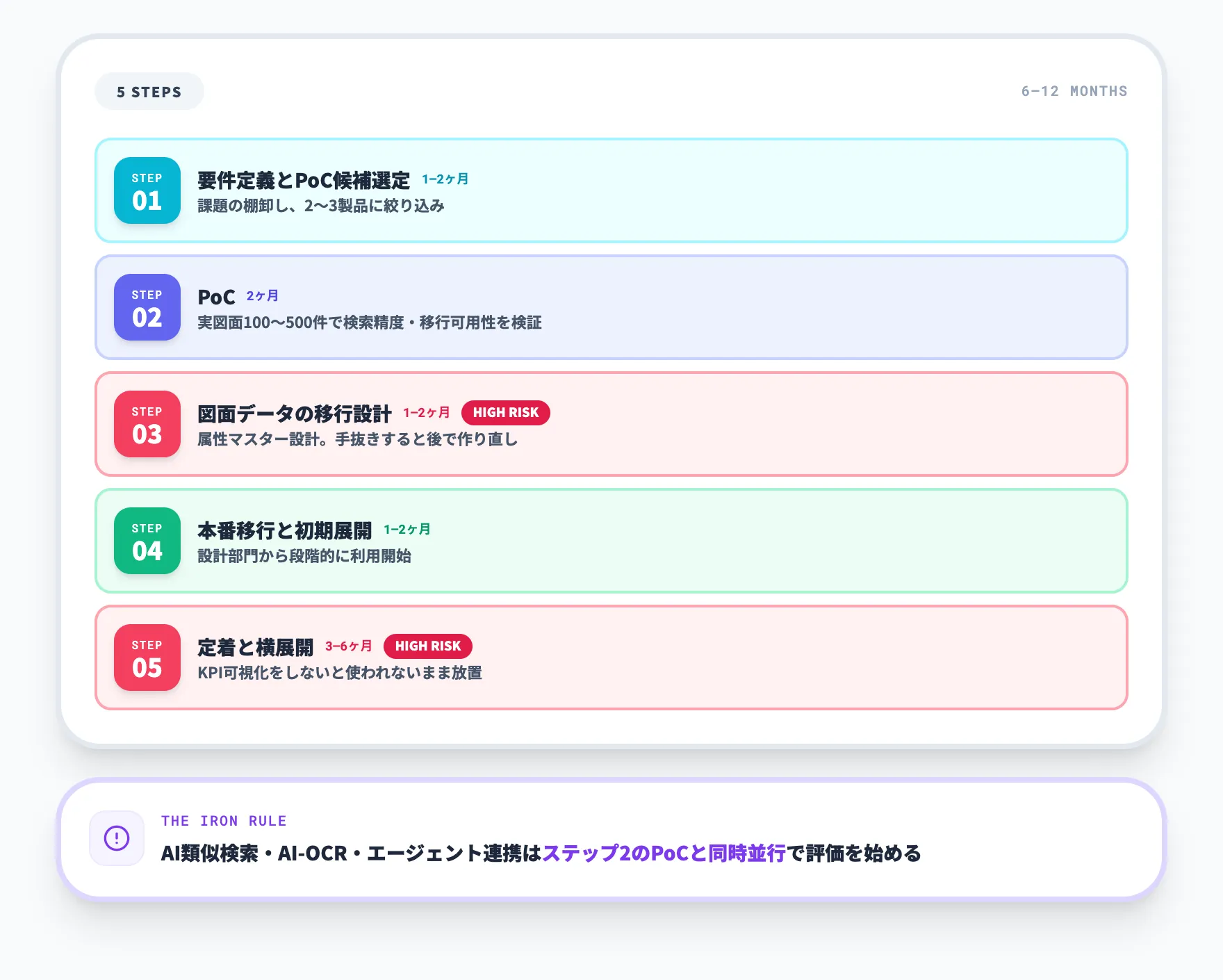

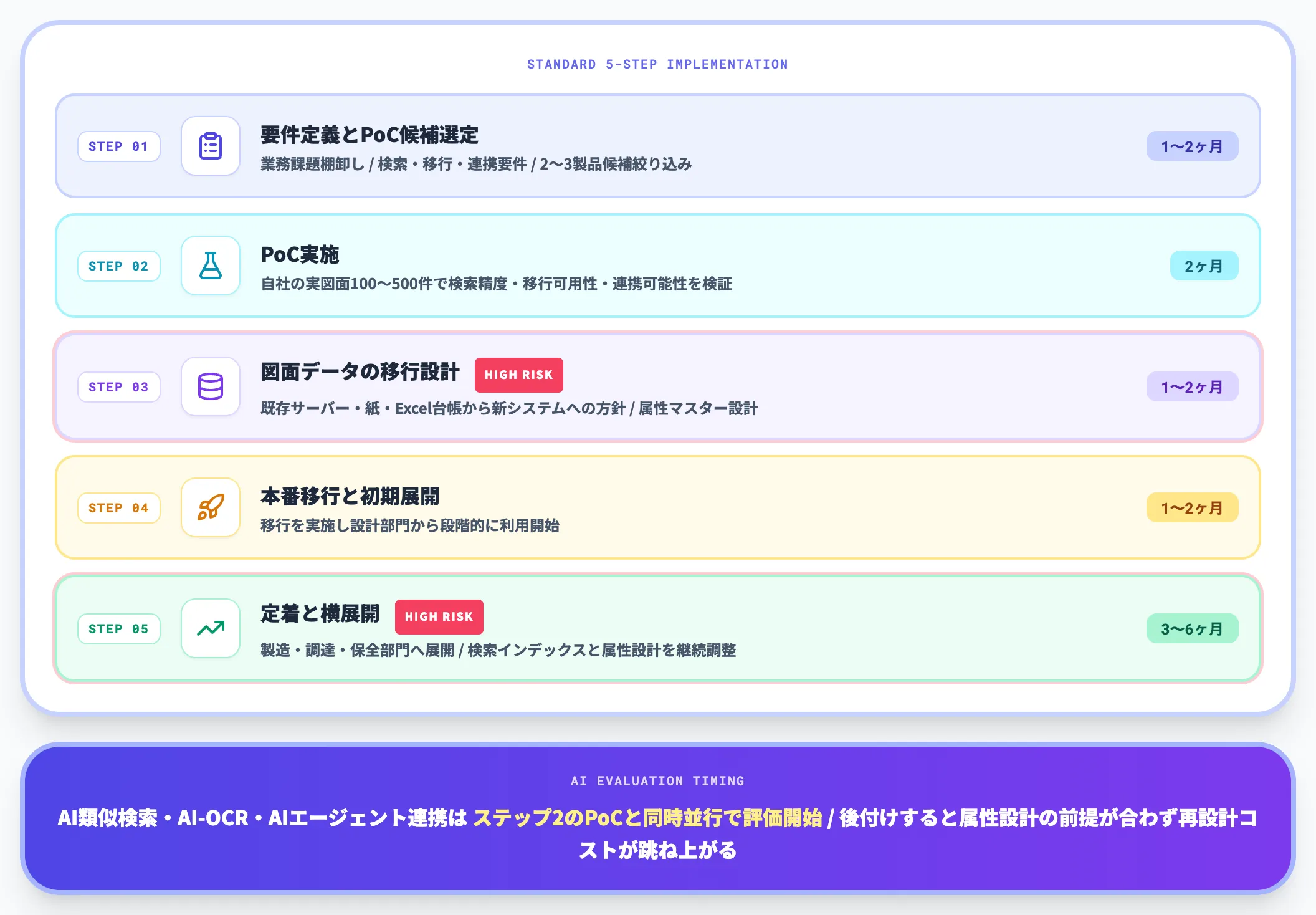

導入ステップ

SIer視点で整理した、図面管理システム導入の標準プロセスは次のとおりです。

1. 要件定義とPoC候補選定（1〜2ヶ月）
   業務課題の棚卸し、検索・移行・連携の要件定義、2〜3製品のPoC候補絞り込みを行います。
2. PoC（2ヶ月）
   自社の実図面100〜500件を使って検索精度・移行可用性・連携可能性を検証します。
3. 図面データの移行設計（1〜2ヶ月）
   既存ファイルサーバー・紙図面・Excel台帳から新システムへの移行方針を決め、属性マスターを設計します。
4. 本番移行と初期展開（1〜2ヶ月）
   移行を実施し、設計部門から段階的に利用を開始します。
5. 定着と横展開（3〜6ヶ月）
   製造・調達・保全部門へ展開しつつ、検索インデックスと属性設計を継続調整します。

この5ステップのうち、最もリスクが高いのは3と5です。3で属性設計を手抜きすると、後から検索性の低さが発覚して作り直しになります。5は定着フェーズでKPI（週次利用率・検索ヒット率）を可視化しないと、使われないまま放置されるシステムになりがちです。AI類似検索・AI-OCR・AIエージェント連携は、ステップ2のPoCと同時並行で評価を始めるのが鉄則です。本番運用に入ってからAI機能を後付けしようとすると、属性設計やデータ連携の前提が合わず、再設計のコストが跳ね上がります。

よくある詰まりポイント

現場で頻繁に発生する詰まりポイントを、対処法とセットで整理します。

• 既存図面の移行量が想定の3倍あった
  ファイルサーバーの奥にあるアーカイブを見落とすと発生します。要件定義で必ずサーバー全体のファイル数・容量を実測してください。


• スキャン紙図面のOCR精度が低い
  古い青焼き図面や手書き図面はAI-OCRでも読み取り誤差が出ます。移行対象を「検索可能化」と「画像保存のみ」に分けて、すべてをOCR対象にしないのが現実解です。


• 属性マスターが部門ごとに違う
  設計・製造・調達で品番体系や顧客コードが違うケースは珍しくありません。導入前にマスター統合の決定権者を明確にしておく必要があります。


• CADチェックイン・チェックアウトの運用が定着しない
  「CADを使うたびにシステムにログインするのが面倒」という設計者の不満から発生します。CADソフト側の自動連携プラグインが必須で、標準機能で動くか必ず確認してください。


• 承認ワークフローが既存の電子決裁と二重管理になる
  社内に稟議システムがある場合は、図面管理システム側では出図承認だけに絞り、稟議は既存システムに任せる分業が現実的です。


• 運用ルールが定着しない
  ルールのドキュメント化だけでは守られません。週次の利用状況レポートを管理者が見て、未登録部門にフォローを入れる運用が効きます。



これらの詰まりポイントを事前に押さえておけば、定着までのリスクを大きく減らせます。逆に、これらを軽視した企業は「導入したのに誰も使わない」という失敗に突き当たります。

定着させるためのルール設計

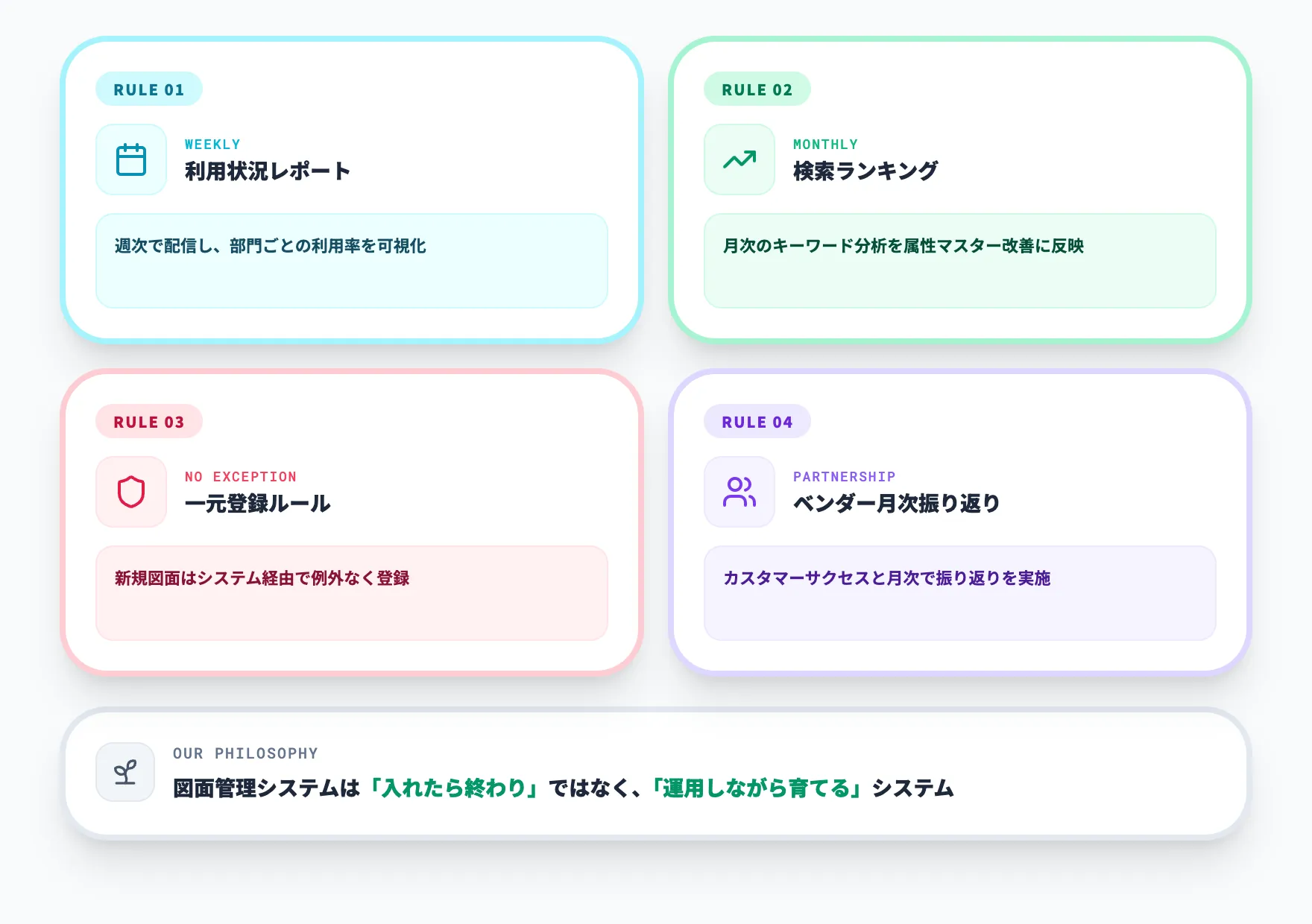

定着フェーズで効果を出すには、以下の4点を運用ルールに組み込むのが有効です。

• 週次で利用状況レポートを配信し、部門ごとの利用率を可視化する
• 月次で「よく検索されたキーワード」ランキングを出し、属性マスターの改善材料にする
• 新規図面は必ずシステム経由で登録するルールを例外なく適用する
• 定着期間中は、ベンダーのカスタマーサクセスと月次で振り返りを行う

SIerの支援経験でも、これらの運用ルールを早期に組み込んだプロジェクトと、後回しにしたプロジェクトでは、定着フェーズでの利用率や検索ヒット率に明確な差が出やすい傾向があります。図面管理システムは「入れたら終わり」ではなく、「運用しながら育てる」システムだという前提を、プロジェクトオーナーが最初から持てるかどうかが成否を分けます。

---

図面管理システムの料金相場

図面管理システムの料金は、提供形態・利用人数・図面枚数・連携要件で大きく変動します。ここでは2026年4月時点の相場感を提供形態別に整理します。金額はいずれも概算であり、個別見積もりでは構成によって上下します。

クラウド型（SaaS）の相場

クラウド型は月額課金が採用されることが多く、ユーザー単価または定額の2つの料金体系に分かれます。

• 定額型
  公開価格のある製品では月額数万円から、利用人数や図面枚数に上限を設けない料金体系で提供されるケースがあります。


• ユーザー単価型
  1ユーザーあたり月額数千円から一万円台で、利用人数に比例して課金される料金体系が一般的です。


• 初期導入費用
  初期設定と初期トレーニングで数十万円から数百万円程度の見積もりが多く、移行データ量や連携要件で幅が出ます。



たとえば図面バンクは2026年2月時点で月額48,000円（税別・12ヶ月契約・図面容量と拠点数は無制限）という定額料金体系を公表しています。初月無料と3ヶ月検証パック10万円（税別）という試験運用の枠組みも用意されており、小規模企業から試しやすい設計です（出典：図面バンク公式）。クラウド型の利点は、この「段階的にコストが積み上がる構造」にあり、PoCから本番へとリスクを抑えて移行できます。

オンプレミス型の相場

オンプレミス型はライセンス購入＋構築費用のモデルで、初期費用が大きく後年の運用コストが小さい構造になります。

• ライセンス費用
  基本ライセンスが数百万円規模からで、ユーザー追加分を1ユーザー単位で加算していくモデルが一般的です。


• 構築費用
  サーバー構築・要件カスタマイズ・データ移行の工数に応じて、数百万円から大規模案件では数千万円規模まで幅があります。


• 年間保守費用
  ライセンス費用の15〜20%を年額で支払うのが一般的です。



初期導入では数百万円から、要件次第で数千万円規模の投資になるケースもあります。一方で5年以上の長期運用では月額換算でクラウド型より安くなる場合もあります。ただし、サーバー更新・OSアップデート・セキュリティパッチの運用コストを自社負担で織り込む必要があり、総所有コストでは必ずしも優位とは言えません。

価格に影響する要素

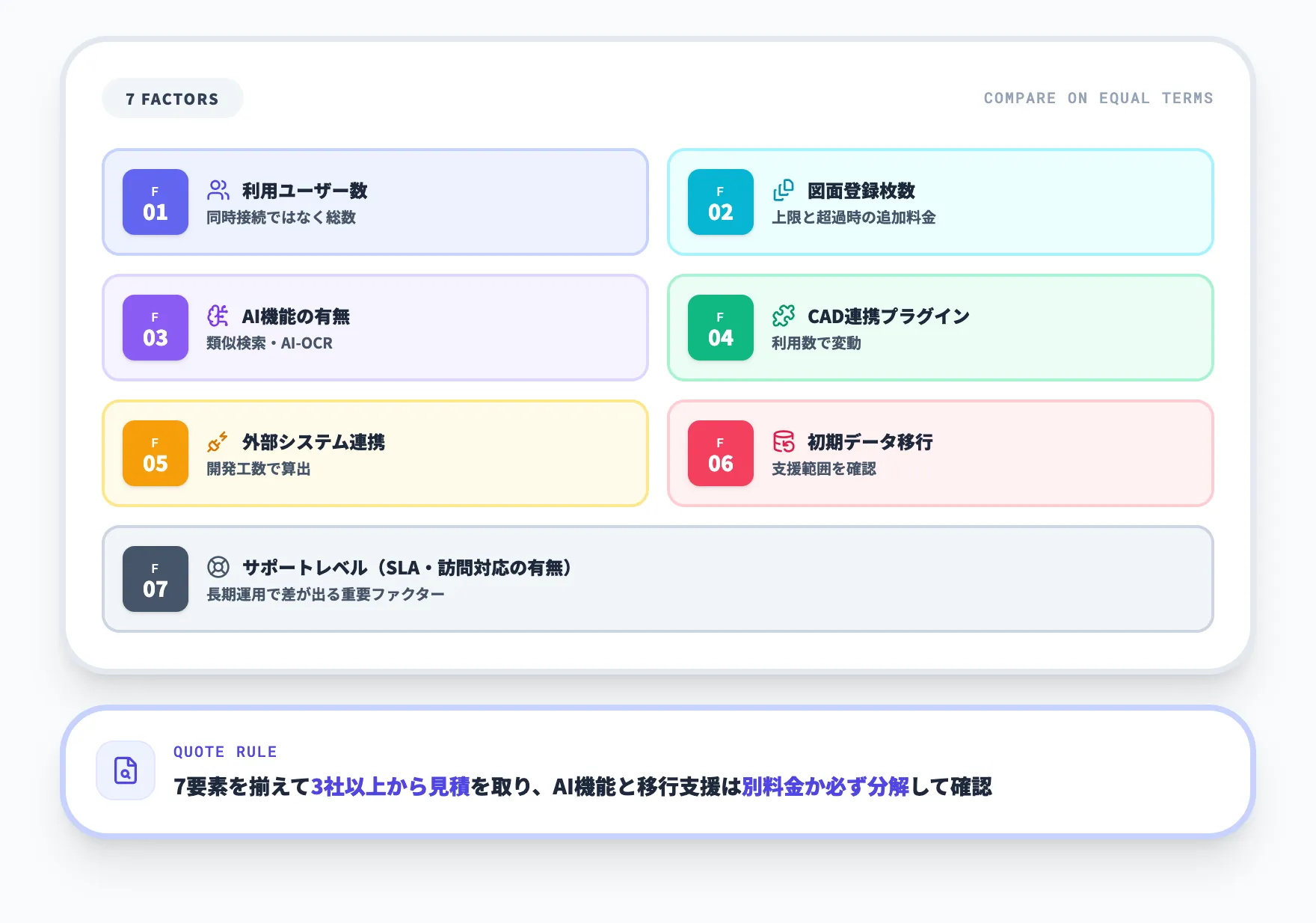

見積もりを比較するときは、価格に影響する要素を同条件で揃えて比較しないと判断を誤ります。

• 利用ユーザー数（同時接続数ではなく総ユーザー数で計算する製品が多い）
• 図面登録枚数の上限と超過時の追加料金
• AI類似検索・AI-OCRなどAI機能の有無
• CAD連携プラグインの利用数
• 外部システム連携の開発工数
• 初期データ移行の支援範囲
• サポートレベル（SLA・訪問対応の有無）

これら7要素を揃えた上で3社以上から見積を取ると、表面の月額料金では見えない差が浮き彫りになります。とくにAI機能とデータ移行支援は、見積に含まれているか別料金かで総額が数百万円単位で変わるため、必ず分解して確認してください。

---

図面データをAIエージェントの業務実装までつなぐなら

図面管理システムで「検索と保管」が整った次に待っているのは、類似検索・OCRで引き上げた図面データをAIエージェントが業務アクションに変換するフェーズです。見積ドラフト、BOM展開、検査票入力、変更影響の洗い出しまでを一気通貫で処理する段階に踏み込まないと、システム導入の投資対効果は頭打ちになります。

AI Agent Hubは、設計製図AgentとAI-OCR Agentを軸に、図面管理システムに蓄積した設計データを実業務に直結させるエンタープライズAI基盤です。

図面の検索・解析から社内申請・承認までをAIエージェントが代行する設計になっています。

• 設計製図Agentが過去図面を即時に再利用
  CAD図面をAIが解析して類似形状・類似仕様の過去案件を引き当て、設計者が見積ドラフトやBOM案のたたき台を短時間で用意できる状態を作ります。業界事例としては、CADDi Drawerの川崎重工ケースで「1件あたり4.4分の検索時間短縮」が公開されており、設計流用の省力化が具体的な数値で示されています。AI Agent Hubの設計製図Agentは、社内のSharePoint・ファイルサーバーに蓄積された既存図面を対象に、類似検索・仕様照会・ドラフト生成を実業務フローに組み込むアプローチを採ります。


• AI-OCR Agentが手書き検査票・紙図面を構造化データ化
  スキャン画像・青焼き図面・手書き検査票をAI-OCRで読み取り、部品表・検査項目・公差情報として基幹システムに自動登録。紙とExcel台帳の二重管理から抜け出す具体的な経路を提供します。


• 機密図面は100%自社テナント内で処理
  高い機密性が求められる業務に対応するため、Azure Managed Applicationsとして自社テナント内に構築。図面データも実行ログも外部に出ず、AIの学習対象からも完全除外されます。

AI総合研究所の専任チームが、図面管理システムの選定から設計製図Agentの構築、SAP・生産管理システム連携までを一貫して伴走支援します。
製造業の図面業務をAIで再設計する全体像を、無料の資料でご確認ください。

---

まとめ：自社に合う図面管理システムの見つけ方

図面管理システムは、単に図面を置く場所を作るシステムではなく、製造業の設計ナレッジを資産化し、AI活用の土台を整えるためのインフラです。2026年時点では、AI類似検索やAI-OCR、生成AIとの連携が実用段階に入り、従来の「保存と検索」から「設計プロセスの自律化」に向けて進化が続いています。

自社に合う製品を選ぶためのポイントを3つに集約すると、次のようになります。

• 導入形態の選定
  機密性が最重要でなければクラウド型を優先し、導入と拡張のスピードを取るのが現実解です。オンプレミス型を選ぶのは、防衛・航空宇宙・自動車一次サプライヤーなど明確な制約がある場合に絞ります。


• AI機能の実データ検証
  カタログの「AI対応」ではなく、自社の実図面を使ったPoCで検索精度・OCR精度・応答時間を数値で確認します。この検証なしに選定すると、導入後に期待外れになります。


• 移行と定着の設計
  既存図面の移行量と属性マスターの統合、そして定着フェーズのKPIモニタリングを事前に織り込みます。ここを軽視すると、どれだけ高機能な製品でも使われないシステムになります。



AI総合研究所では、図面管理システムの選定から、AI類似検索のチューニング、AIエージェントを活用した見積・BOM自動化までを一貫して支援してきた経験があります。自社の導入フェーズに合わせて「どこから手を付けるべきか」を判断したい場合は、AI Agent Hubなどの関連情報も合わせて検討されることをおすすめします。

まずは小さく始めて、AI機能の効果を数値で確認しながら段階的に拡張していく。この進め方が、図面管理システムを単なるIT投資ではなく、製造業DXの中核に据えるための最短ルートです。
