図面管理AIとは？電子化・クラウド/オンプレ比較・AI活用4手段と費用を解説

図面管理とは、設計から製造・施工まで各工程で使用される図面を、適切な版・権限・履歴のもとで保管・共有・更新する業務の総称です。紙やエクセルでの管理では「最新版がわからない」「必要な図面が見つからない」「ベテランに聞かないと整理ルールが分からない」といった属人化が起こりやすく、品質トラブル・設計ミス・機会損失の原因になります。

本記事では、2026年4月時点の最新情報をもとに、図面管理の基本概念・3つの代表的な方法と限界・電子化の5メリット・クラウド型とオンプレミス型の違い・AI活用4手段・費用の参考レンジと導入事例を体系的に解説します。
さらに、現場で実際に起きた失敗パターン3選と回避策、現状把握からAIエージェント統合までの段階的な導入ステップまで、発注判断と社内説明に必要な論点を網羅的にまとめました。

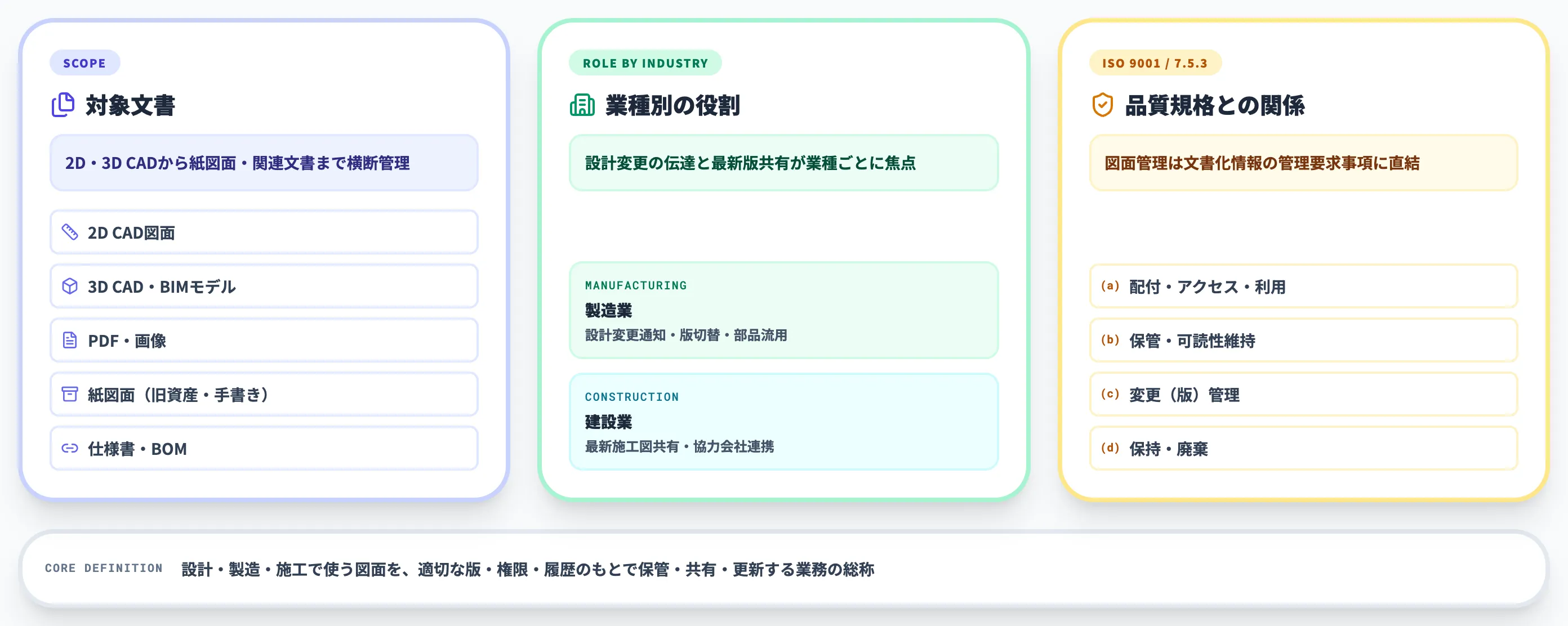

図面管理とは？設計・製造・品質を支える情報の基盤

図面管理とは、設計・製造・施工の各工程で使用される図面を、適切な版・権限・履歴のもとで保管・共有・更新する業務の総称です。本節ではまず、図面管理が対象とする文書の範囲、製造業・建設業それぞれでの役割、ISO 9001など品質マネジメントシステムとの関係を整理し、本記事で扱う「図面管理」の定義を明確にします。

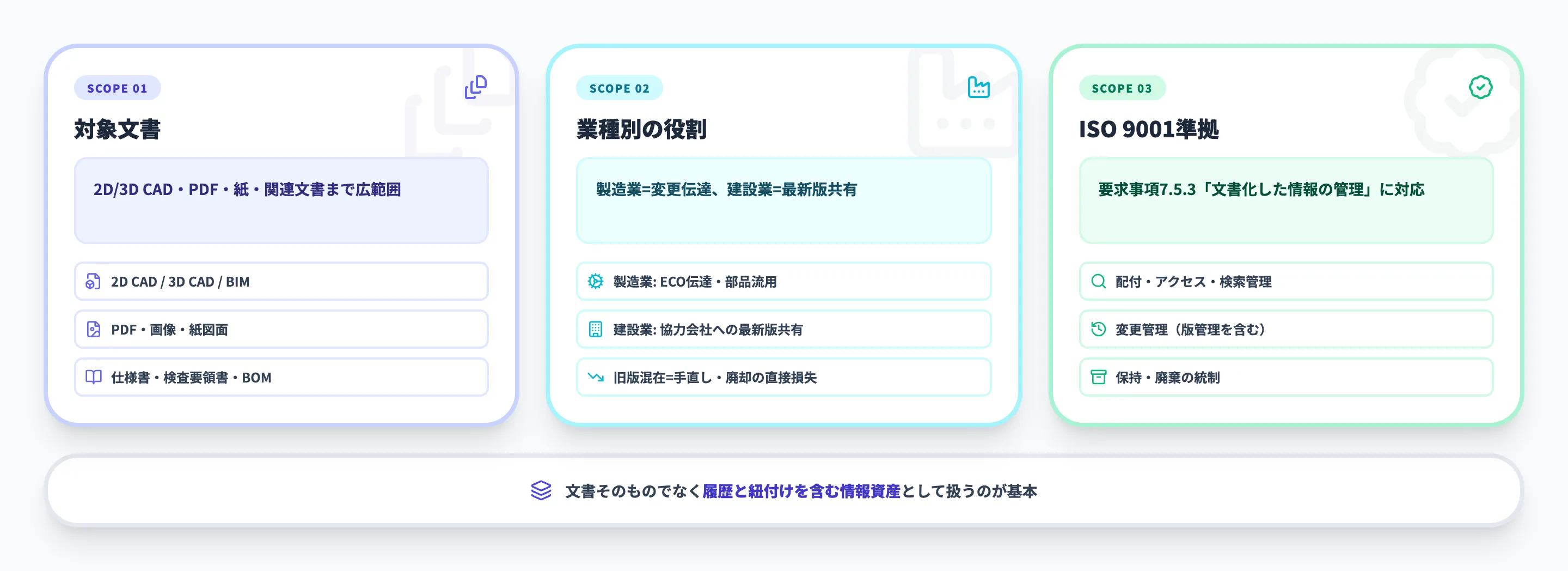

図面管理が対象とする文書

図面管理で扱う文書は、2D CADから3D CAD、PDF、紙、さらに関連する技術資料まで多岐にわたります。単に保管するだけでなく、改訂前後の整合性・参照権限・派生図面の紐付けまで含めて運用する必要があります。

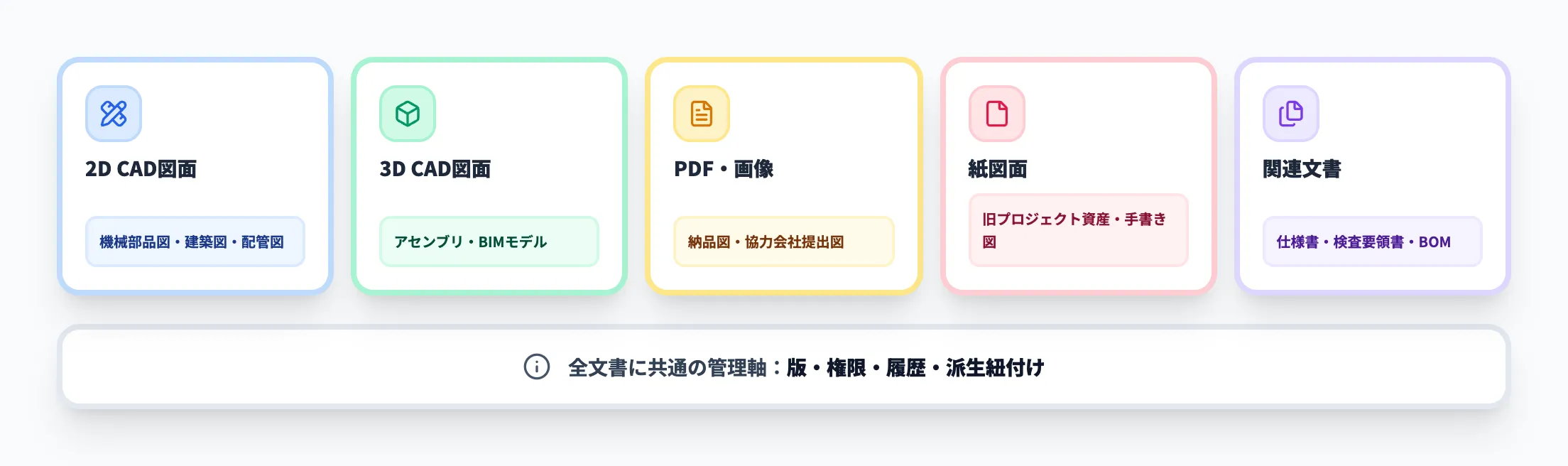

以下の表で、図面管理で扱う代表的な文書と管理上の論点を整理しました。この表の後で、各文書に共通する管理ルール設計の方針を解説します。

文書種別	代表例	管理上の論点
2D CAD図面	機械部品図、建築図、配管図	版管理、属性情報、流用検索
3D CAD図面	アセンブリモデル、BIMモデル	部品構成との整合、派生モデル管理
PDF・画像	納品図、協力会社提出図	OCR、検索、アクセス権
紙図面	旧プロジェクト資産、手書き図	電子化、保管スペース、経年劣化
関連文書	仕様書、検査要領書、BOM	図面との紐付け、更新連動

どの文書も「誰が、いつ、何を、どの版で更新したか」という履歴情報を正確に残さなければ、設計・製造・品質保証の各工程で整合性が崩れます。図面管理の基本は、文書そのものだけでなく履歴と紐付けを含めた情報資産として扱うことにあります。

図面管理の役割（製造業・建設業）

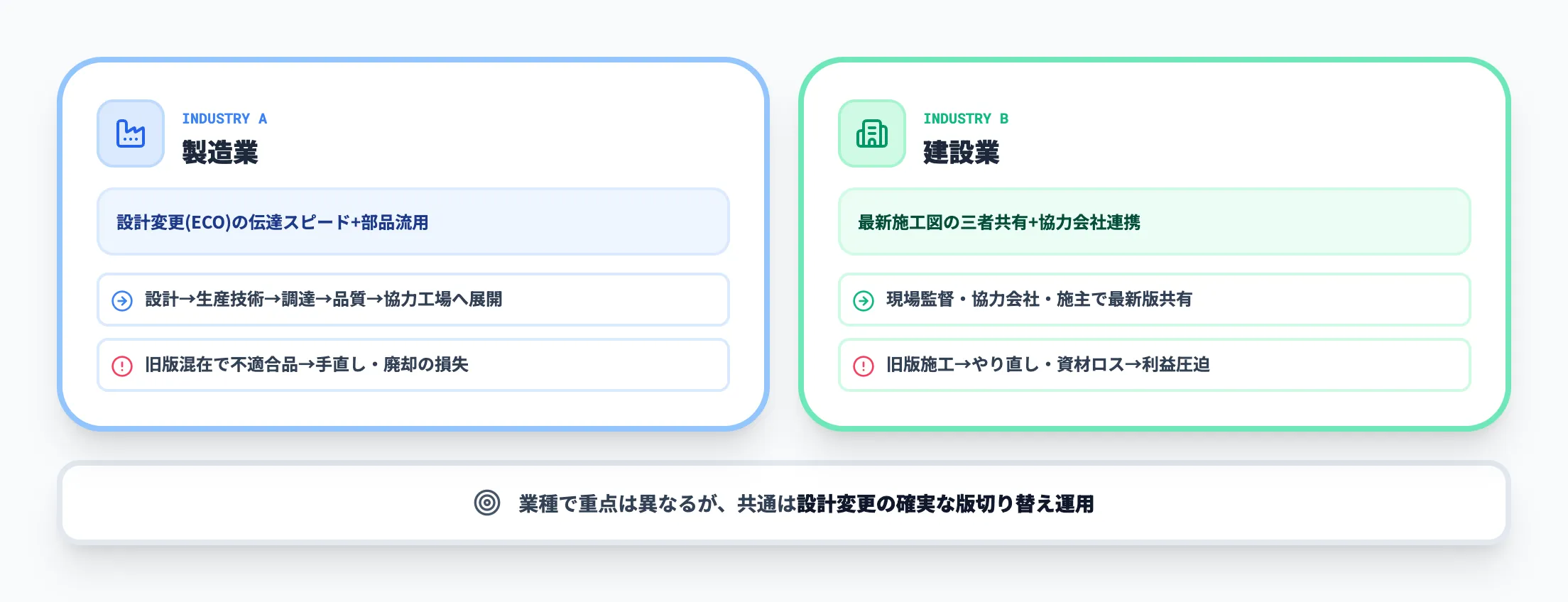

図面管理の役割は業種によって重点が異なります。製造業では設計変更の伝達スピードと部品流用が、建設業では現場ごとの最新版共有と協力会社連携が焦点になります。

製造業では、設計部が作成した図面を生産技術・調達・品質保証・協力工場へ順次展開します。量産中の設計変更（ECO）が発生した場合、旧版と新版が混在して不適合品が発生すると、手直し・廃却の直接損失に直結します。図面管理は、設計変更通知と版切り替えを確実に運用するための仕組みそのものです。

建設業では、現場監督・協力会社・施主の三者が常に最新の施工図を共有できる状態を維持する必要があります。現場で旧版の図面で施工が進むと、やり直し工事や資材ロスが発生し、プロジェクト利益を大きく圧迫します。近年はBIMモデルを含めたデジタル図面の共有基盤を整備する動きが加速しています。

ISO 9001 文書管理要求事項との関係

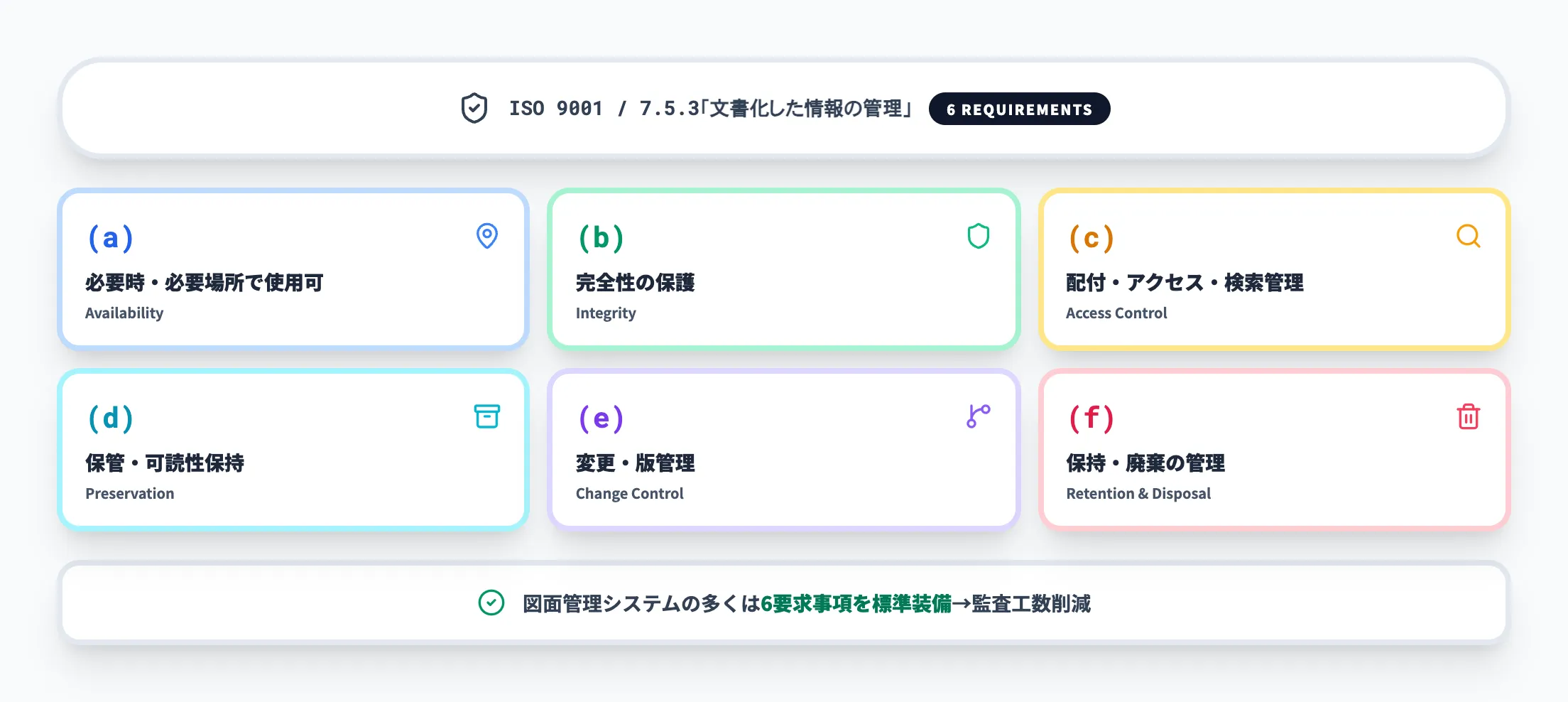

品質マネジメントシステムの国際規格 ISO 9001 では、要求事項 7.5.3 で「文書化した情報の管理」が定められています。図面は品質マネジメントシステム運用上の重要文書として、この要求事項に準拠した管理が求められます。

具体的には、(a)必要なときに必要な場所で使用できること、(b)完全性が保護されること、(c)配付・アクセス・検索・使用が管理されること、(d)保管・保存（可読性を含む）が管理されること、(e)変更の管理（版管理を含む）が実施されること、(f)保持と廃棄が管理されることの6点です。後述する図面管理システムの多くは、この要求事項を満たす機能を標準装備しており、監査対応の工数を減らせるメリットもあります。

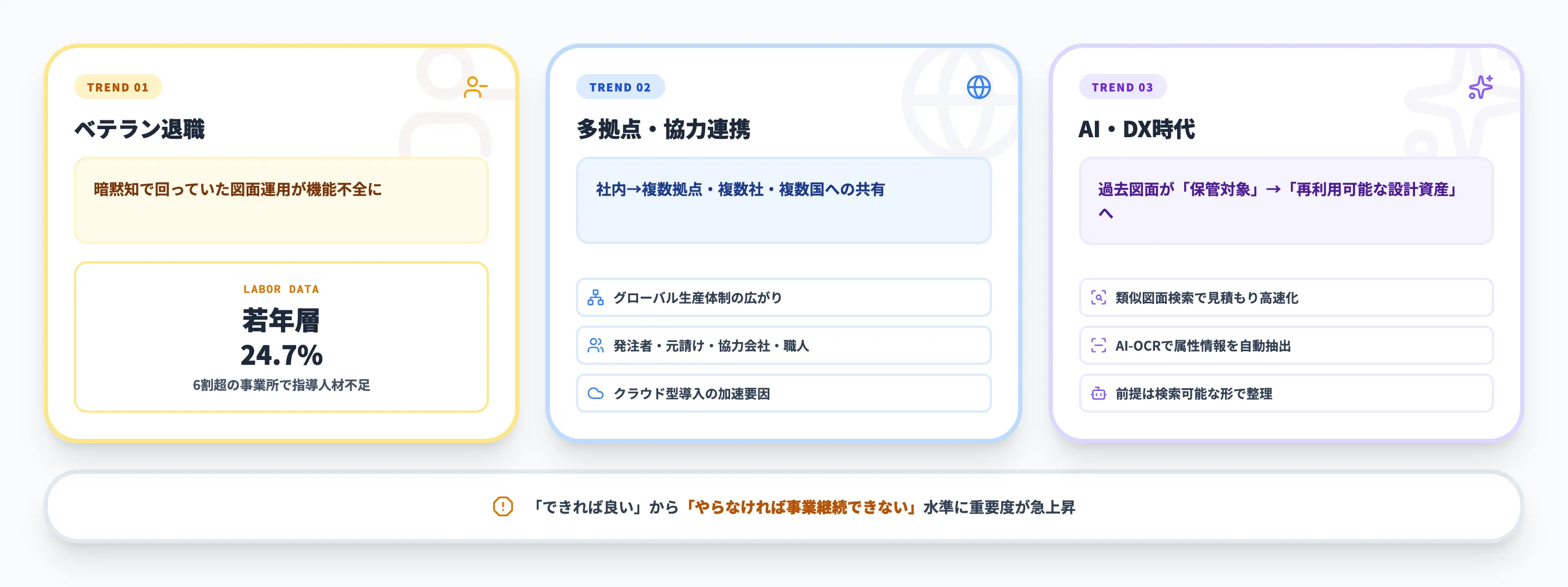

なぜ今、図面管理の見直しが必要なのか？3つの背景

図面管理は古くから存在する業務ですが、2020年代後半の製造業・建設業では「放置すると経営リスクになる」水準まで重要度が上がっています。本節では、図面管理の見直しが急務となっている3つの背景を整理します。

背景1：ベテラン技術者の退職と技能継承の危機

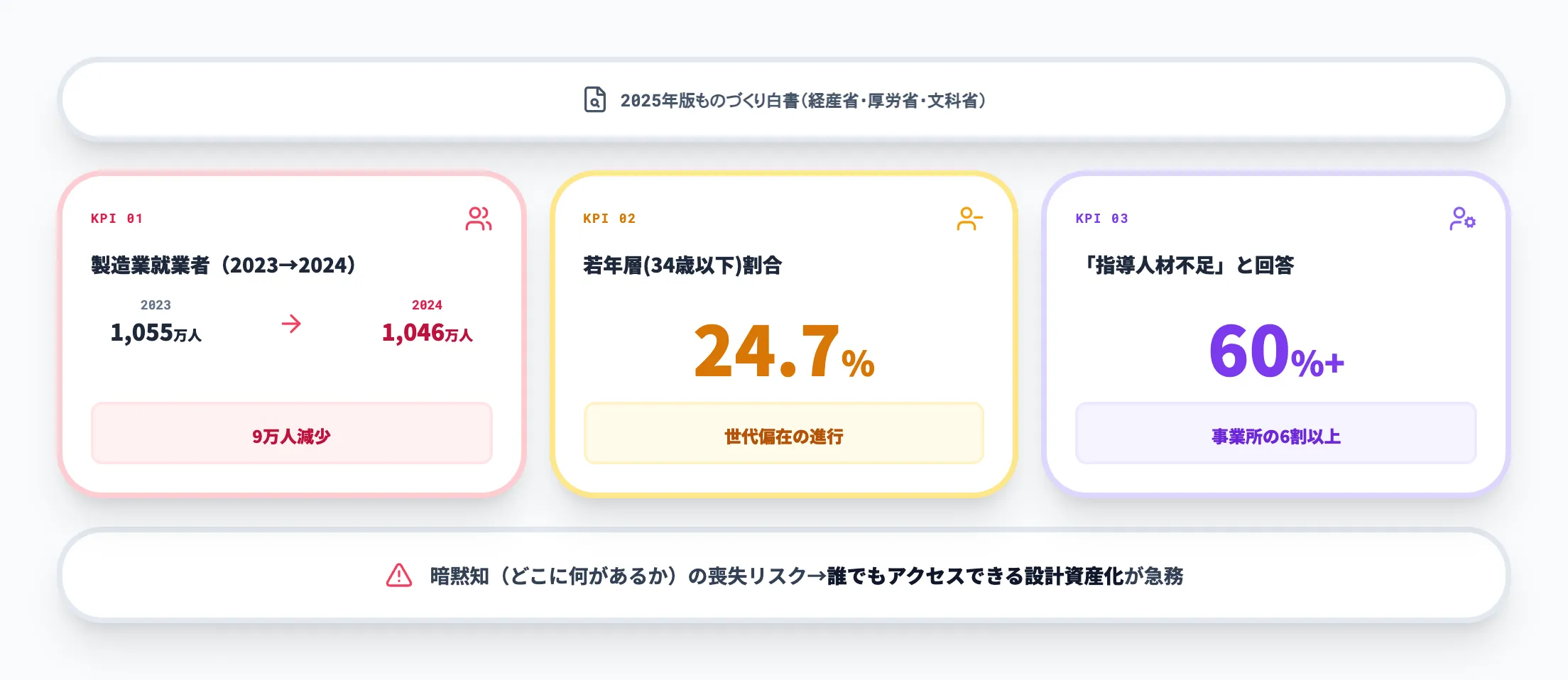

2025年版ものづくり白書（経済産業省・厚生労働省・文部科学省）によると、製造業就業者は2023年の1,055万人から2024年には1,046万人まで減少しており、若年層（34歳以下）の割合は24.7%まで低下しています。さらに同白書では、6割以上の事業所が「指導する人材の不足」を課題として挙げています。

この人材構造の変化は、図面管理に直接影響します。従来は「ベテランに聞けば過去図面の場所がわかる」という暗黙知で回っていた運用が、退職とともに機能しなくなるためです。誰でも過去図面・派生設計・変更履歴にアクセスできる仕組みを整えなければ、設計資産そのものが失われます。

背景2：多拠点・リモートワーク・協力会社連携のニーズ増

グローバル生産体制や協力会社ネットワークの広がりにより、図面を共有する相手が社内の一部門から「複数拠点・複数社・複数国」に広がっています。紙や個別フォルダでの管理では、最新版の共有と権限管理の両立が難しくなります。

特に建設業では、発注者・元請け・設計事務所・協力会社・職人が同じプロジェクトで異なるシステムを使っているケースも多く、図面共有の非効率がプロジェクト利益に直結します。クラウド型の図面管理システムが普及した背景には、この共有ニーズの多様化があります。

背景3：AI・DX時代の設計資産活用

生成AI・AI-OCR・類似図面検索などの登場により、過去図面は単なる保管対象から「再利用可能な設計資産」に変わりました。類似図面を瞬時に検索できれば見積もりや設計の工数が劇的に減り、AI-OCRで属性情報を抽出できれば部品表や調達データベースと直接連携できます。

ただし、これらのAI活用の前提は「過去図面が検索可能な形で整理されていること」です。紙やローカルフォルダに散在した状態では、AIを導入しても学習データとして使えません。AI活用を前提とした設計資産の再編こそ、今なぜ図面管理の見直しが急務となっているかの中核的な理由です。

図面管理の3つの代表的な方法と限界

図面管理の方法は、大きく「紙による保管」「エクセル・フォルダ管理」「専用の図面管理システム」の3つに分類できます。本節では、各方法の特徴と限界、どの規模でどの方法を選ぶべきかを整理します。

まず、以下の表で3方法の特徴を比較しました。この比較の後で、各方法の実務での運用イメージと限界を詳しく解説します。

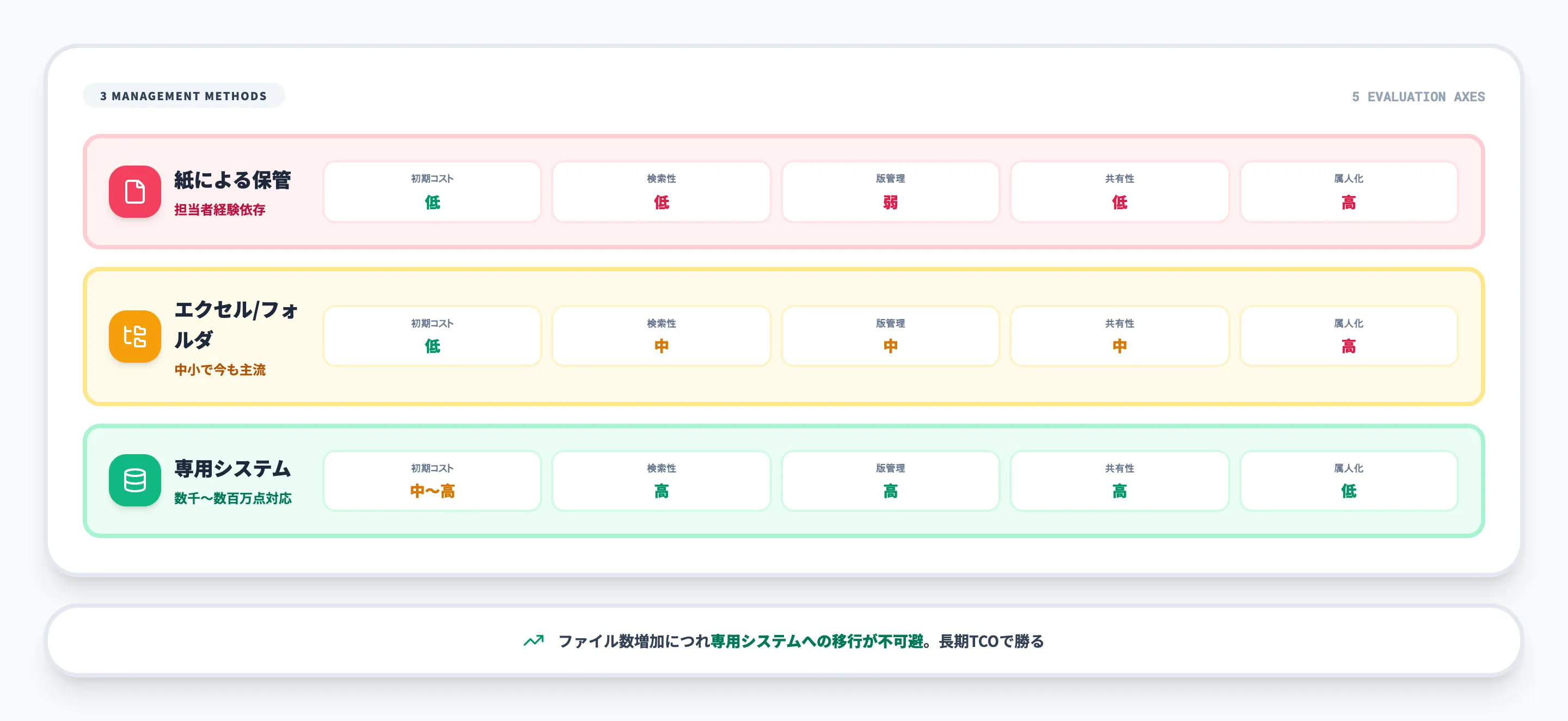

管理方法	初期コスト	検索性	版管理	共有性	属人化リスク
紙による保管	低い	低い	弱い	低い	高い
エクセル・フォルダ管理	低い	中	中	中	高い
図面管理システム	中〜高	高い	高い	高い	低い

紙とエクセル運用はどちらも初期コストが抑えられる一方で、ファイル数の増加とともに検索性・版管理の限界に直面します。逆に専用システムは初期コストがかかる代わり、長期運用での労務・機会損失を大幅に減らせます。

紙による保管

紙図面の保管は、手軽に始められる反面、検索・共有・版管理のいずれでも限界が明確です。キャビネットや図面棚への整理は担当者の経験に依存し、退職や異動のたびに「どこに何があるか」が曖昧になります。

また、物理的な保管スペースも経営コストとして無視できません。倉庫賃料・運搬費用・保管什器などの直接コストに加え、災害や劣化による消失リスクも想定する必要があります。現場で閲覧する際の往復動線も、日々の生産性を圧迫する要因です。

エクセル・フォルダ管理

共有サーバーやNAS上でフォルダを階層化し、エクセルで目録を管理する方法は、多くの中小製造業・設計事務所で今も広く使われています。初期投資なく始められる一方、ファイル数が数万点を超えたあたりから限界が顕在化します。

典型的な課題は、命名規則のばらつき（「20240315_A社_部品図.pdf」と「A社部品図_最終版.pdf」が混在）、フォルダ階層の属人化（部署ごとに流儀が異なる）、最新版判別の困難さ（ファイル名に「最新」「修正」「確定」が付いた複数版が並ぶ）の3点です。検索時間がかさむだけでなく、旧版を使って不良品や施工ミスが発生すると直接損失につながります。

図面管理システム

専用の図面管理システムは、検索・版管理・権限管理・他システム連携までを標準機能として備えており、数千点〜数百万点の図面を扱う組織での運用を前提に設計されています。属性情報（部品番号・材質・取引先・プロジェクト）で多軸検索でき、版管理は自動で履歴が保持されます。

後述するクラウド型・オンプレミス型の2種類があり、規模・セキュリティ要件・予算に応じて選択します。製品別の比較は 図面管理システムおすすめ比較！選び方やAI活用法を解説 にまとめており、具体的なツール選定の段階では参考にできます。AI類似図面検索やAI-OCRなどのAI機能を追加できる製品も増えており、2026年時点では「図面管理=AI活用の基盤」という位置づけに変わりつつあります。

図面管理を電子化するメリット5選

紙・エクセル運用から図面管理システムに切り替えると、実務でどのような効果が得られるのでしょうか。本節では、現場で繰り返し確認される5つのメリットを、それぞれの実務的価値とともに解説します。

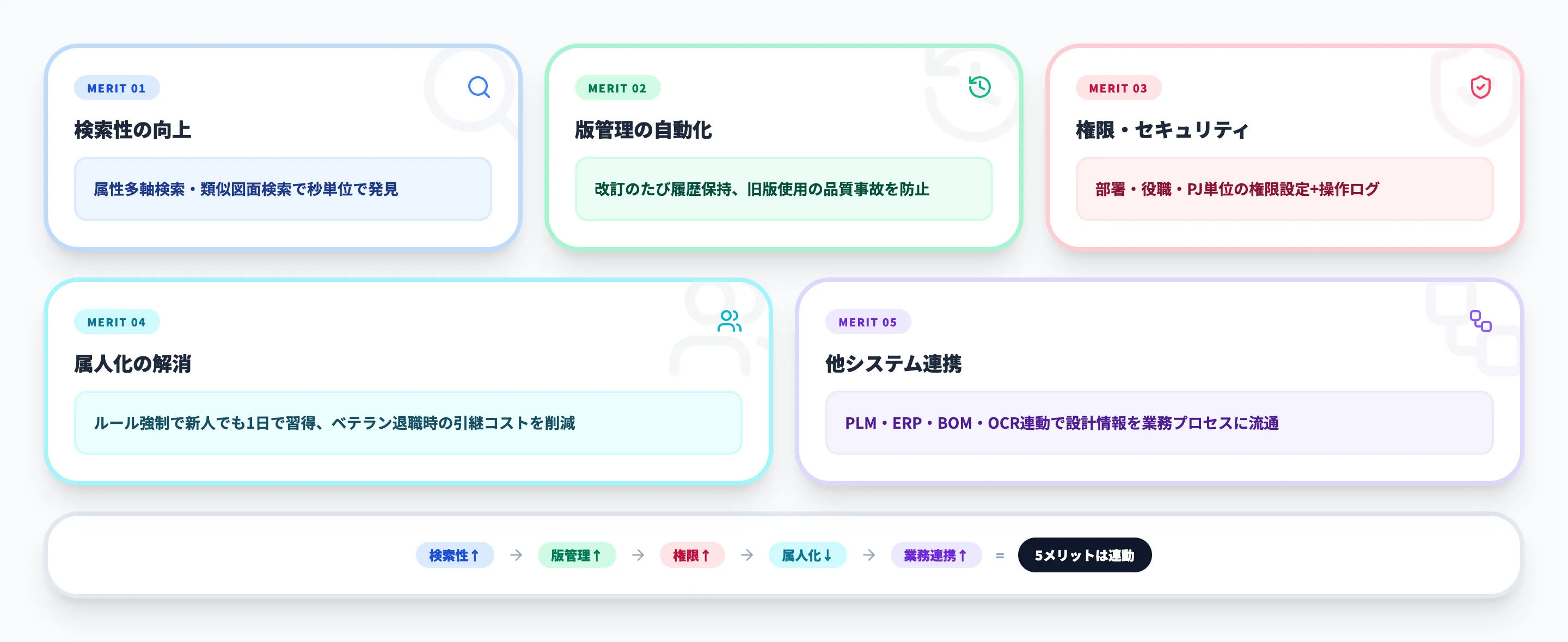

以下のリストで5つのメリットの要点を整理し、この後で各項目の詳細を掘り下げます。

• 検索性の向上
  属性情報による多軸検索と類似図面検索で、目的の図面を秒単位で発見できる



• バージョン管理の自動化
  改訂のたびに履歴が自動保持され、旧版使用による品質事故を防げる



• アクセス権限とセキュリティ
  部署・役職・プロジェクト単位で権限を細かく設定でき、ログも残せる



• 属人化の解消
  ルールに沿った保存・検索が誰でもでき、担当者依存から脱却できる



• 他システム連携
  PLM・ERP・BOM・OCRと連動し、設計情報が業務プロセス全体に流通する

これら5つのメリットは独立ではなく連動しており、検索性が上がるほど再利用が増え、版管理が自動化されるほど品質事故が減り、権限管理が整うほどセキュリティ監査の負担が軽減されます。

メリット1：検索性の向上

図面管理システムの最大の効果は、検索時間の劇的な短縮です。属性情報（部品番号・材質・取引先・プロジェクト・作成者）で多軸検索でき、類似図面検索を使えばフリーハンドのスケッチや過去の類似部品から候補を瞬時に絞り込めます。

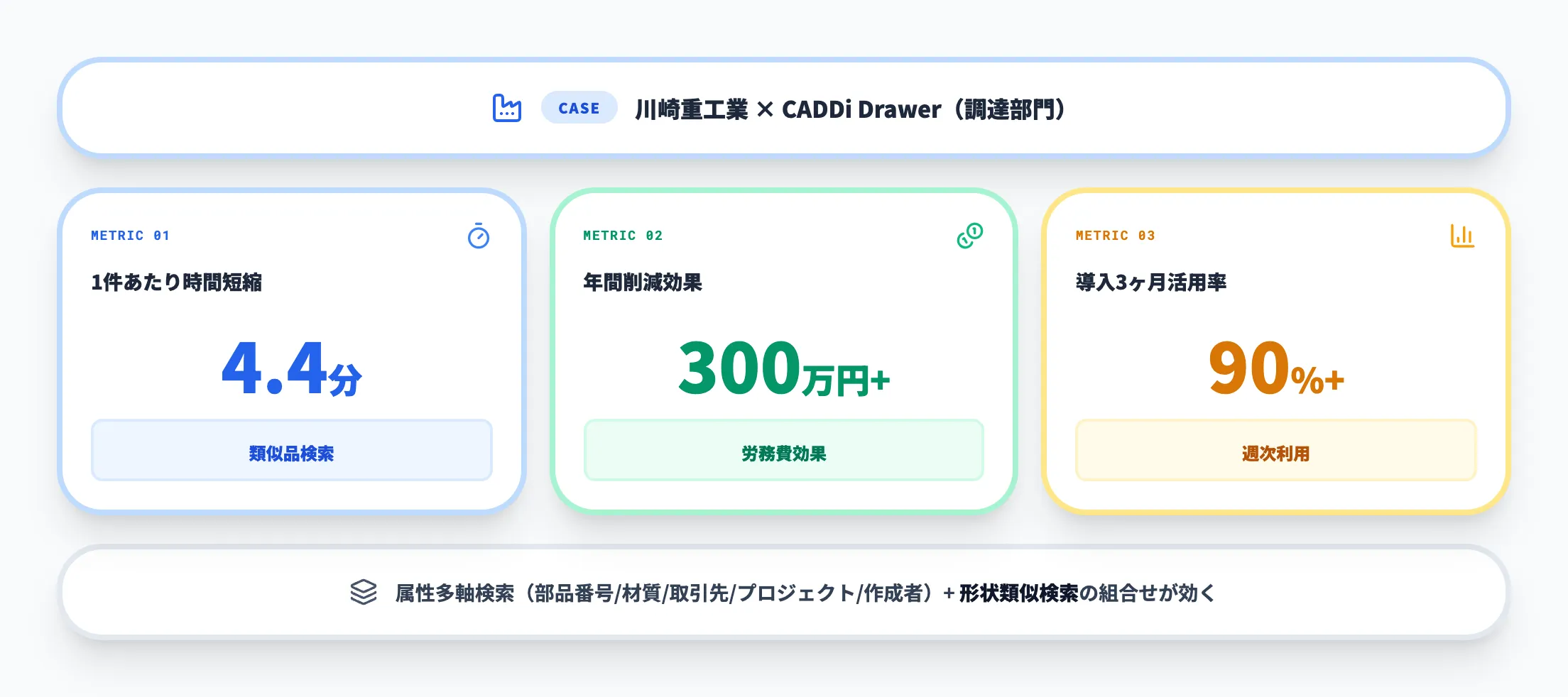

川崎重工業が CADDi Drawer を導入した事例では、調達部門の類似品検索において1件あたり4.4分の時間短縮が実現し、年間300万円以上の削減効果が報告されています。導入3ヶ月で週次9割以上の活用率を達成している点も注目で、「図面を探す時間」が文字通り資産価値に直結することを示しています。

メリット2：バージョン管理の自動化

図面管理システムでは、改訂するたびに旧版と新版が履歴として自動保持されます。誰が・いつ・何を変更したか、変更理由は何か、承認者は誰かまでを記録できるため、後から変更経緯を追跡できる「監査可能な状態」を維持できます。

これは品質トラブル時の原因究明コストを大きく下げます。「どの版の図面で製造したか」が即座にわかるため、不具合の影響範囲を正確に特定でき、不要な全数点検を避けられます。ISO 9001の監査対応でも、版管理の証跡として提示できる資料が標準で揃うため、監査準備工数が削減されます。

メリット3：アクセス権限とセキュリティの強化

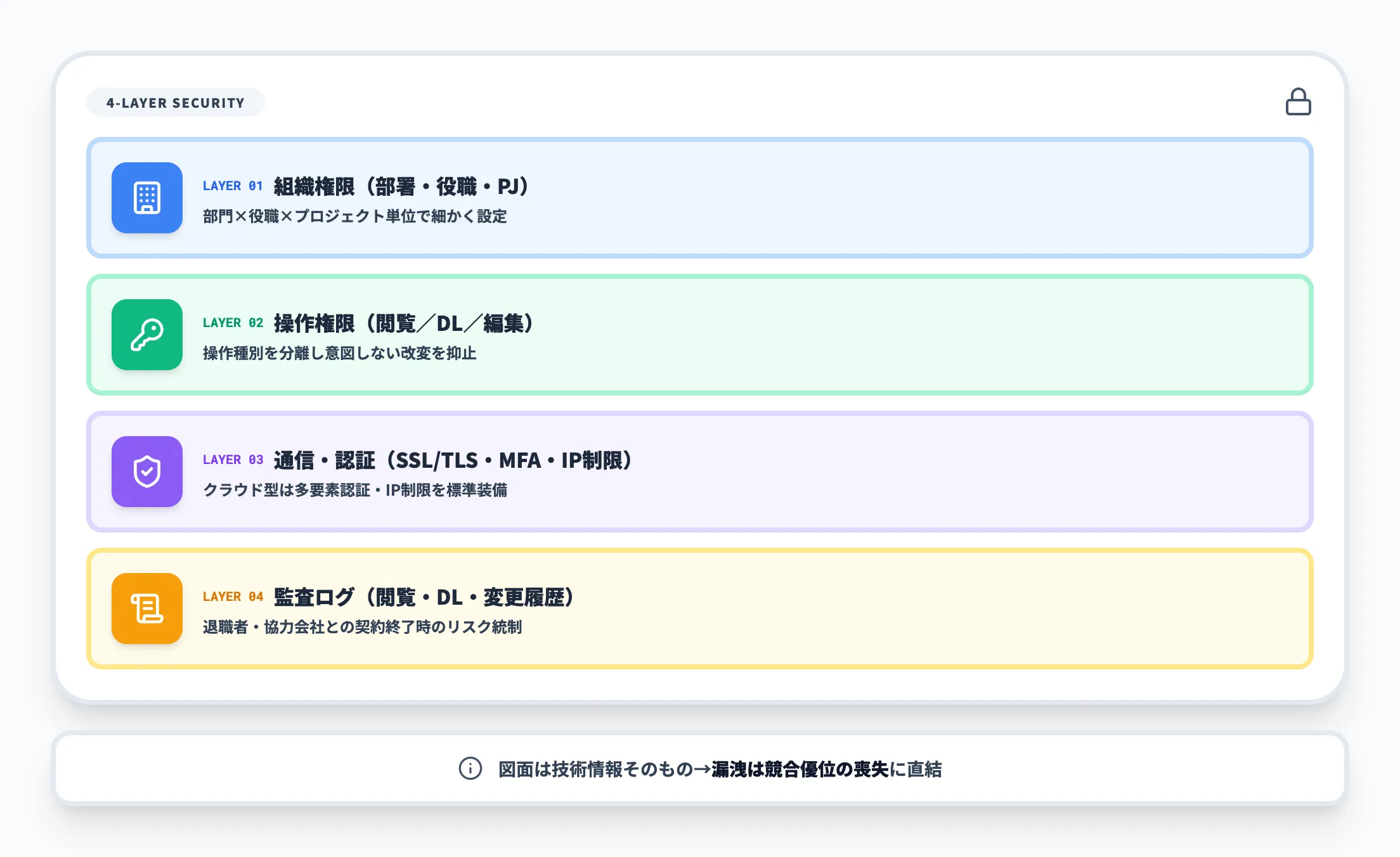

図面は企業の技術情報そのものであり、情報漏洩は競合優位の喪失に直結します。図面管理システムでは、部署・役職・プロジェクト単位でアクセス権を細かく設定でき、「閲覧のみ/ダウンロード可/編集可」といった操作権限も分離できます。

誰がいつ閲覧・ダウンロードしたかのログも残るため、退職者や協力会社との取引終了時のリスクコントロールが容易になります。クラウド型の場合、SSL/TLS暗号化・多要素認証・IPアドレス制限などを標準装備している製品が多く、社内サーバーでゼロから構築するより高水準のセキュリティを実現しやすい側面もあります。

メリット4：属人化の解消

ファイル命名・フォルダ配置・版の切り替えなどの運用ルールが、システム側で強制されるため、担当者が変わっても同じ品質で管理を継続できます。新人でも1日でアクセス方法を習得でき、ベテラン退職時の業務引き継ぎコストが大幅に減ります。

属性情報による検索は「担当者の記憶」に頼らないため、過去プロジェクトで使った図面や類似製品の設計資産を誰でも引き出せるようになります。これが流用設計の効率化につながり、設計工数の削減と品質の均一化を同時に実現します。

メリット5：他システム連携（PLM・ERP・BOM）

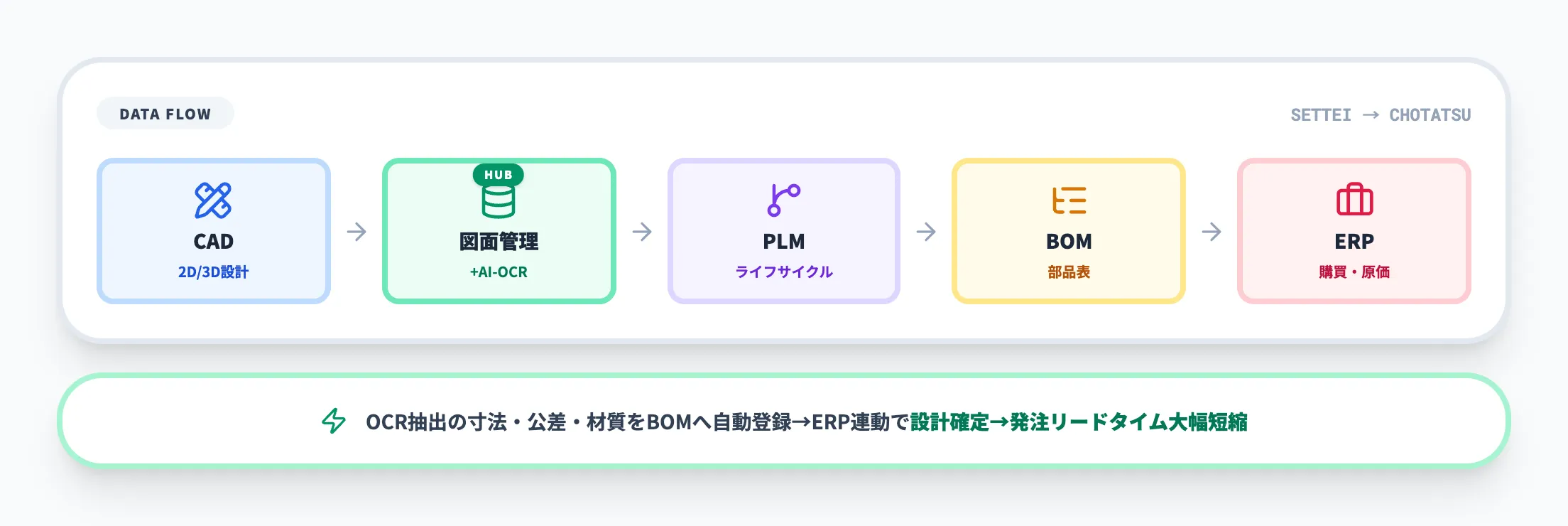

図面管理システムの多くは、PLM（製品ライフサイクル管理）・ERP・BOM（部品表）・OCR・生産管理システムとAPI連携できます。図面の属性情報を部品マスターや原価計算に直結させれば、設計変更が見積もり・調達・原価計算に即時反映される状態を作れます。

例えば、図面管理システムがOCRで抽出した寸法・公差・材質情報をBOMに自動登録し、ERPの購買データに連動させれば、設計確定から発注までのリードタイムを大幅に短縮できます。3D CAD環境との連携については 3D CADにAIを活用する方法！設計支援・自動化ツールを比較 で詳しく解説しており、設計環境との接続設計の参考になります。

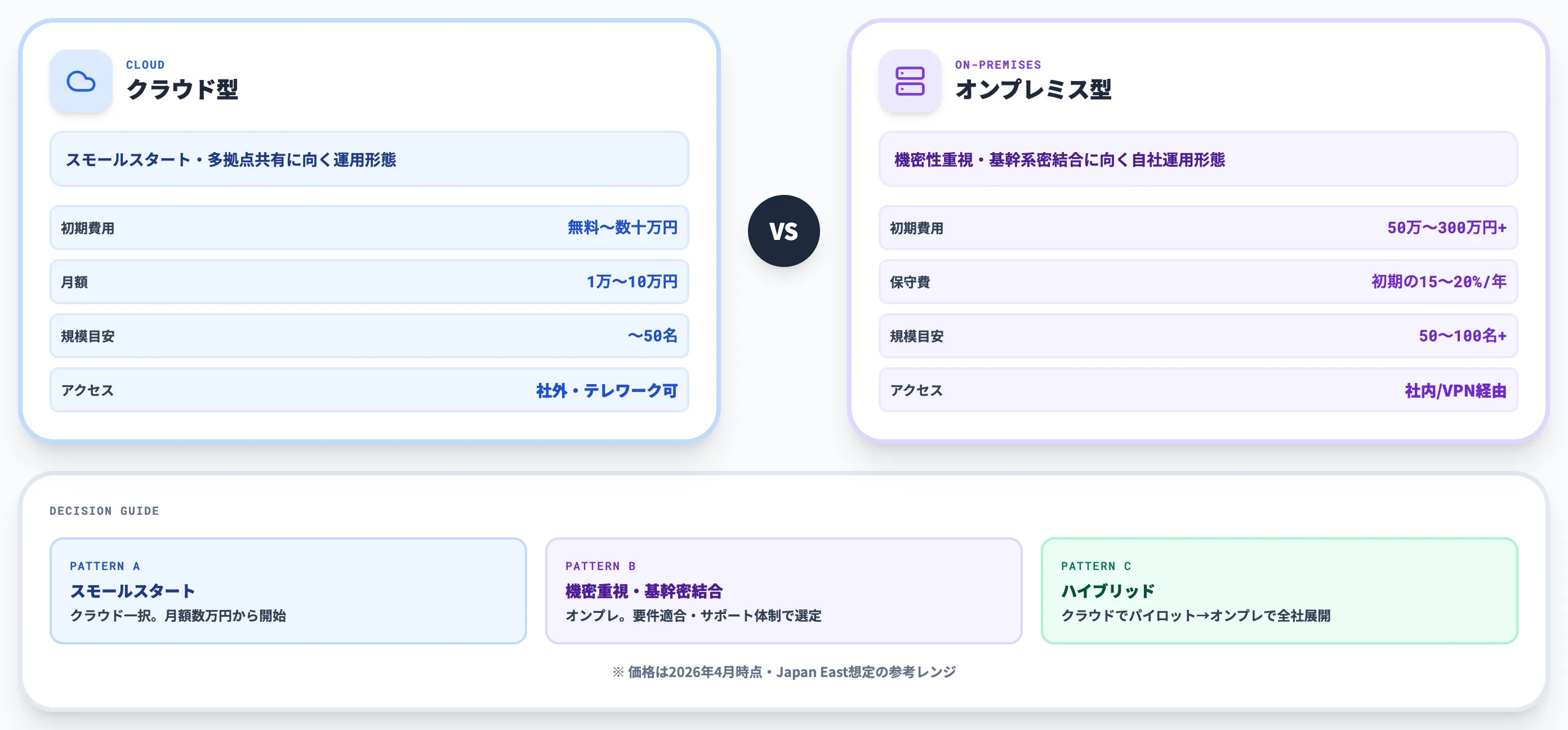

クラウド型 vs オンプレミス型｜図面管理システム2つの形態

図面管理システムは、大きくクラウド型とオンプレミス型の2種類に分かれます。本節では、両者の違いと選定の考え方、判断基準を整理します。

まず以下の表で、クラウド型とオンプレミス型の主要項目を比較しました。この比較の後で、それぞれが適している場面を詳しく解説します。

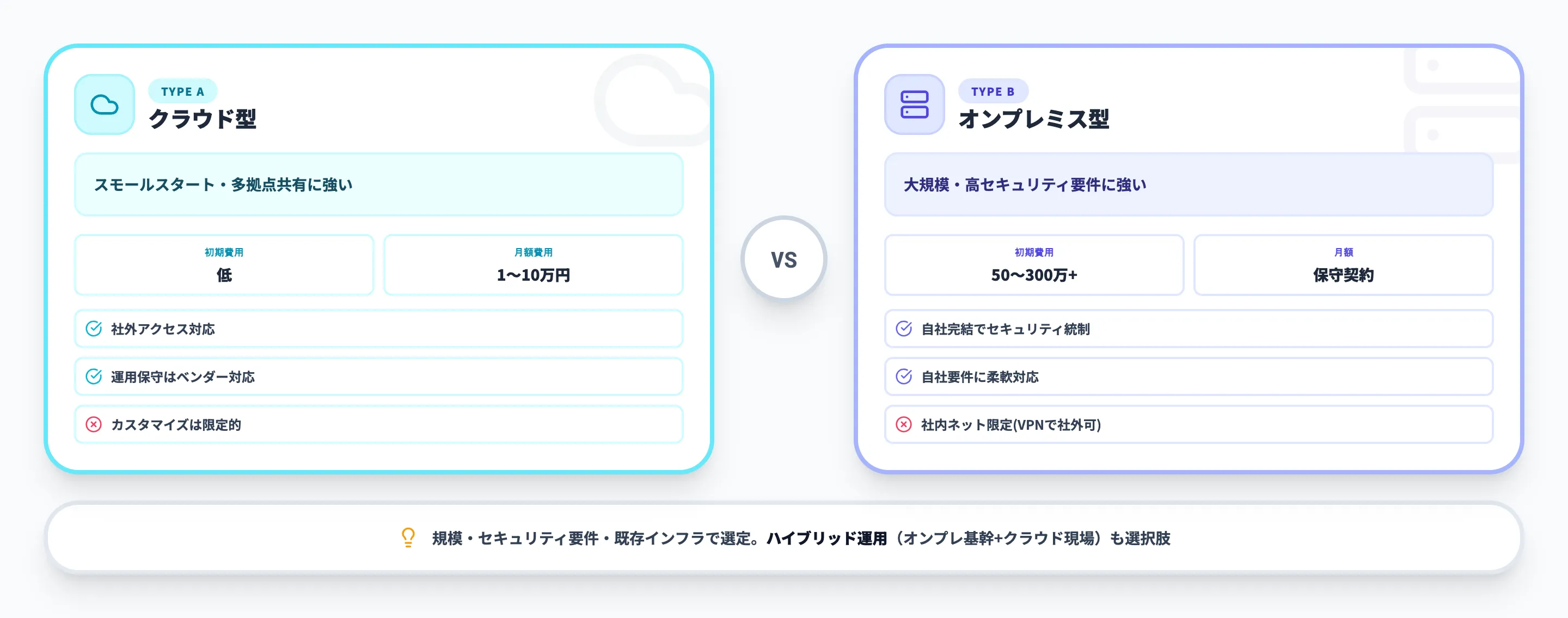

比較項目	クラウド型	オンプレミス型
初期費用	低い（月額制）	高い（参考レンジ：50万〜300万円以上）
月額費用	参考レンジ：1万〜10万円程度	保守契約のみ
アクセス	社外からも可	社内ネットワーク限定（VPN経由で社外対応可）
セキュリティ	ベンダー基盤に依存	自社完結で統制しやすい
カスタマイズ	限定的	自社要件に柔軟対応
運用・保守	ベンダー対応	自社で実施
スモールスタート	向いている	向いていない

どちらが優れているという二者択一ではなく、規模・セキュリティ要件・既存インフラに応じて選ぶのが実務的な判断です。

クラウド型が向く場面

クラウド型は、初期投資を抑えてスモールスタートしたい組織、多拠点・協力会社との共有を重視する組織、IT部門のリソースが限られた組織に向いています。月額1〜10万円程度が参考レンジで、サーバー調達・OS更新・バックアップなどの運用保守をベンダー側に任せられます。

出張先やテレワーク、協力会社の現場からも閲覧できるため、建設業や多拠点製造業で特に価値が高い形態です。社外共有をきっかけにクラウド型を導入し、その後に社内標準として全社展開していく事例も増えています。

オンプレミス型が向く場面

オンプレミス型は、大企業・機密性の高い製造業（防衛・航空宇宙・医療機器など）、既存の基幹システムと密接に連携したい組織、数十万〜数百万点の図面を扱う大規模運用に向いています。初期費用は50万〜300万円以上が参考レンジで、自社要件に合わせて柔軟にカスタマイズでき、データを自社管理下に置けます。

SOLIDWORKS PDMのようなオンプレミス型PLM連携システムは、CADとシームレスに連動するため、設計者の日常業務への組み込みがしやすい利点があります。社内ネットワーク内で完結するため、外部からの不正アクセスリスクを最小化できる点も、機密情報を扱う業種で評価されています。

クラウドかオンプレかの選定基準

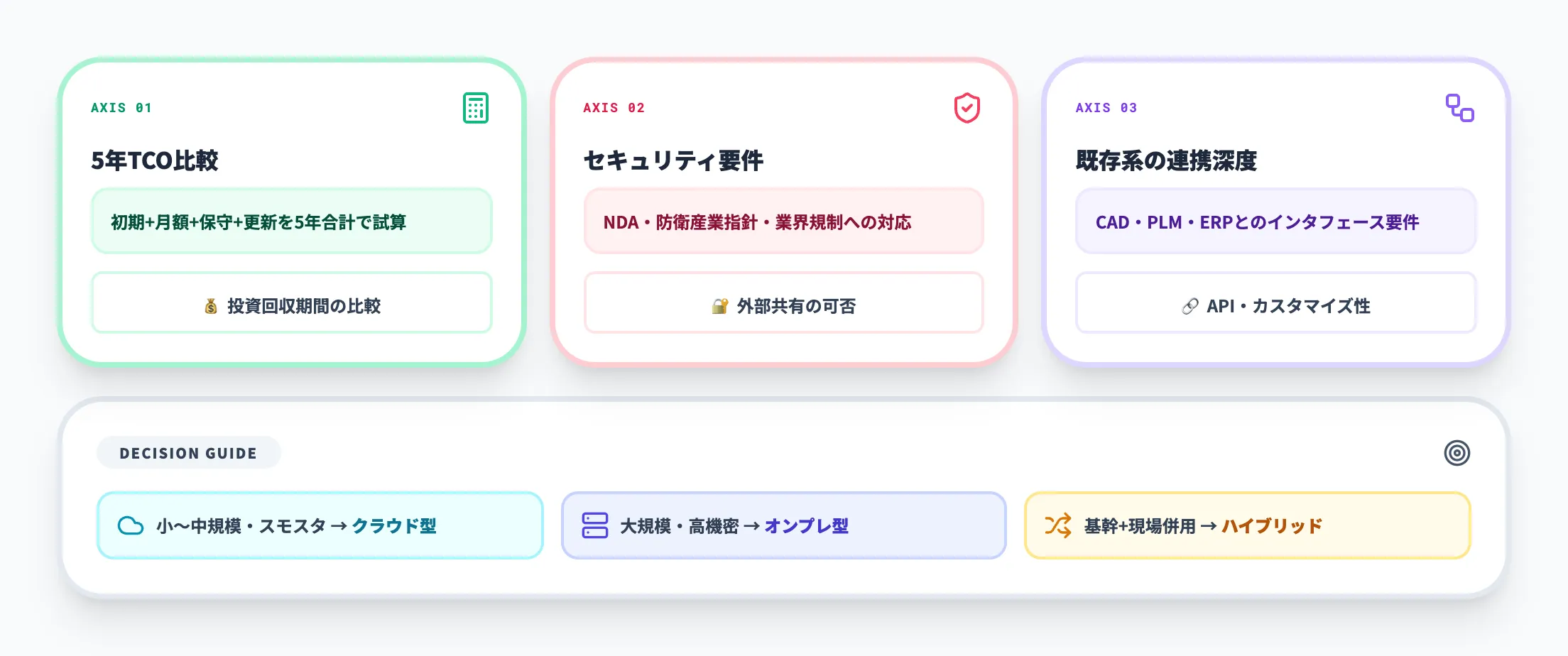

クラウドかオンプレかで迷う場合、3つの観点から整理すると判断しやすくなります。第1に「5年総コスト（TCO）での比較」、第2に「セキュリティ要件（顧客との秘密保持契約・防衛産業指針など）」、第3に「CAD・PLM・ERPとの連携深度」です。

小〜中規模でスモールスタートしたい場合はクラウド型、既存システムとの深い連携や高セキュリティ要件がある場合はオンプレミス型、ハイブリッド運用（基幹はオンプレ、現場共有はクラウド）という選択肢もあります。実務では、パイロット運用でクラウド型を試し、結果を踏まえてオンプレミス型の全社展開を検討する二段構えの進め方が定着してきています。

図面管理にAIを組み合わせる4つの活用法

2026年の図面管理は、単なる保管・検索機能を超えて、AIを組み合わせた「設計資産の能動的活用基盤」へと進化しています。本節では、実務で効果が出ているAI活用の4つの代表手段を解説します。

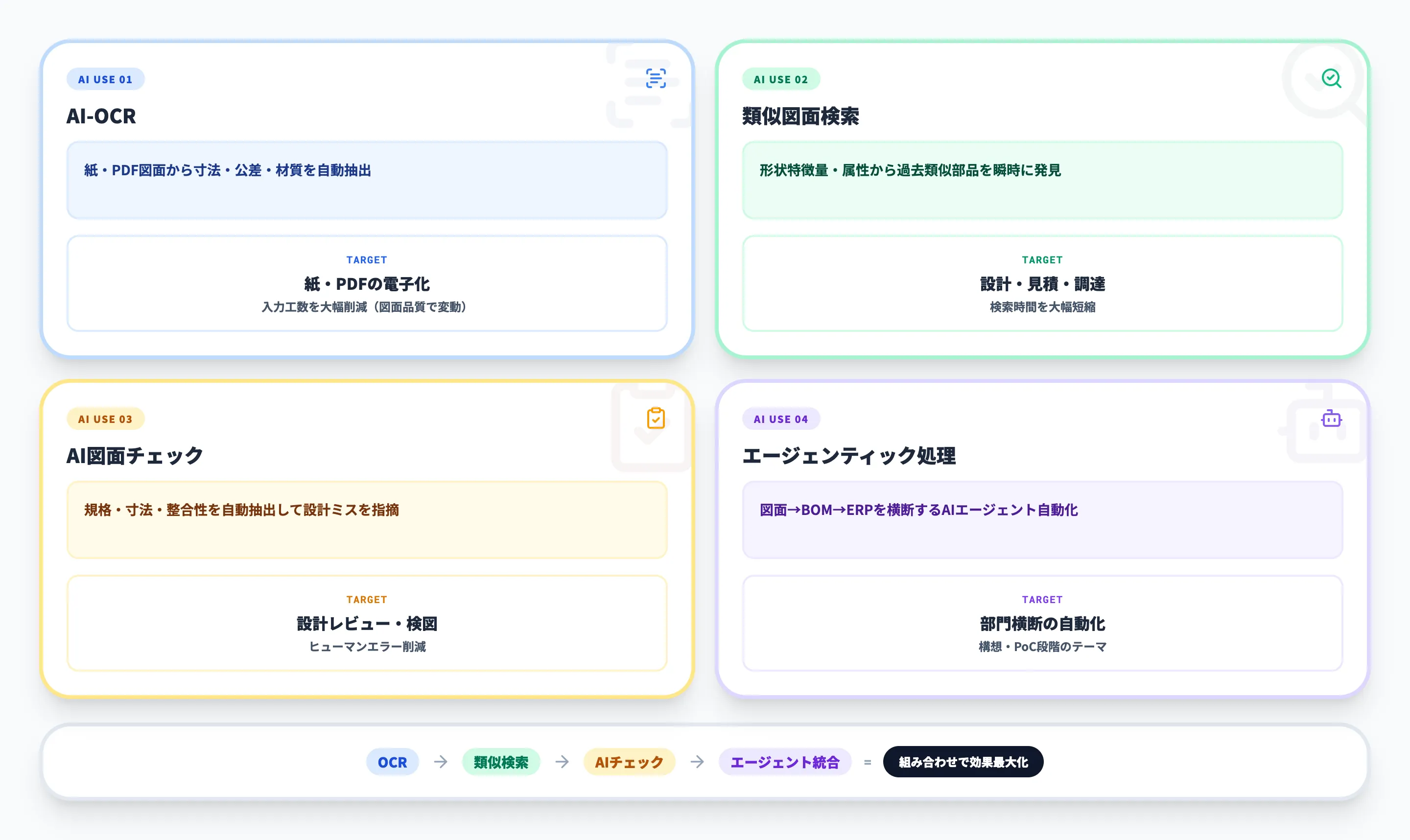

以下の表で、4つのAI活用法の対象業務と期待効果を整理しました。この表の後で、各活用法の詳細と導入上のポイントを掘り下げます。

AI活用法	対象業務	期待効果
①AI-OCR	紙・PDF図面の電子化	入力工数の大幅削減（図面品質により変動）
②類似図面検索	設計・見積もり・調達	検索時間の大幅短縮
③AI図面チェック	設計レビュー・検図	ヒューマンエラー削減
④エージェンティック文書処理	図面→BOM→ERP一貫処理	部門横断の業務自動化

これら4つは独立ではなく組み合わせて効果が最大化されます。OCRで電子化された図面が類似検索の対象になり、検索結果がAIチェックで検証され、最終的にエージェンティック処理で業務システムに連携されるという流れです。

活用法1：AI-OCRによる紙図面の電子化

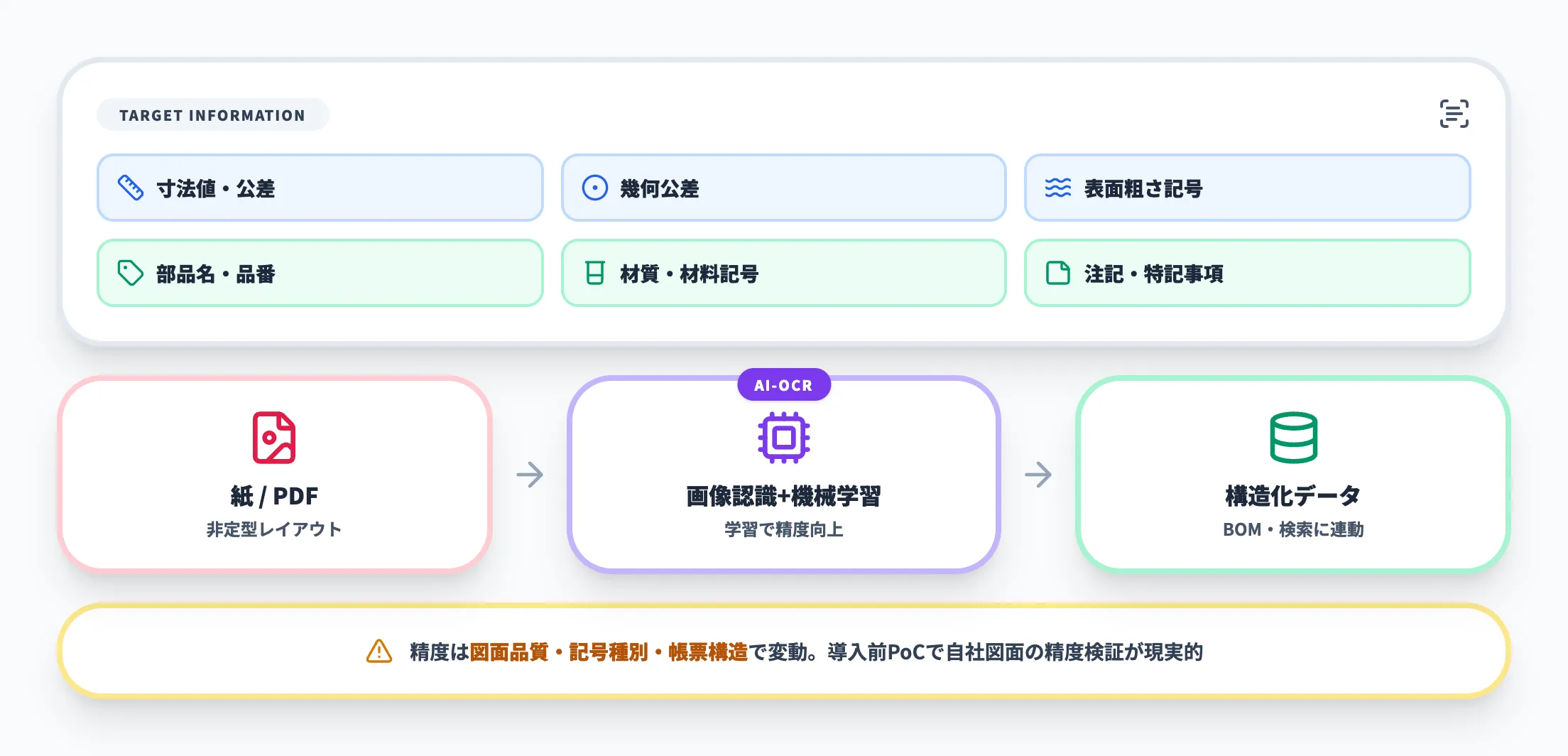

AI-OCRは、画像認識技術と機械学習を組み合わせた文字認識技術で、手書き文字・複雑なレイアウト・図面特有の記号まで読み取ることができます。従来のOCRと比べて学習機能を備えるため、図面のように非定型な文書にも適用範囲が広がっていますが、実際の読取精度は図面品質・記号種別・帳票構造に左右される点は押さえておく必要があります。

対応する図面情報は、寸法値・公差・幾何公差・表面粗さ記号・部品名・品番・材質・材料記号・注記・特記事項と広範囲にわたります。製造業での活用では、設計図面パラメータの自動入力により入力時間の短縮や転記工数の削減が報告されていますが、削減効果は対象図面の種類・既存業務フロー・運用設計によって差が大きく、導入前にPoCで自社図面の精度を確認する進め方が現実的です。図面OCRに特化した基礎知識は 図面OCRとは？読み取り精度やおすすめツールを比較 で詳しく解説しています。

活用法2：類似図面検索

類似図面検索は、形状特徴量や属性情報を手がかりに、過去の類似部品・類似製品を瞬時に発見する機能です。フリーハンドのスケッチ、既存図面、部品番号の一部など、多様な入力から候補を絞り込めます。

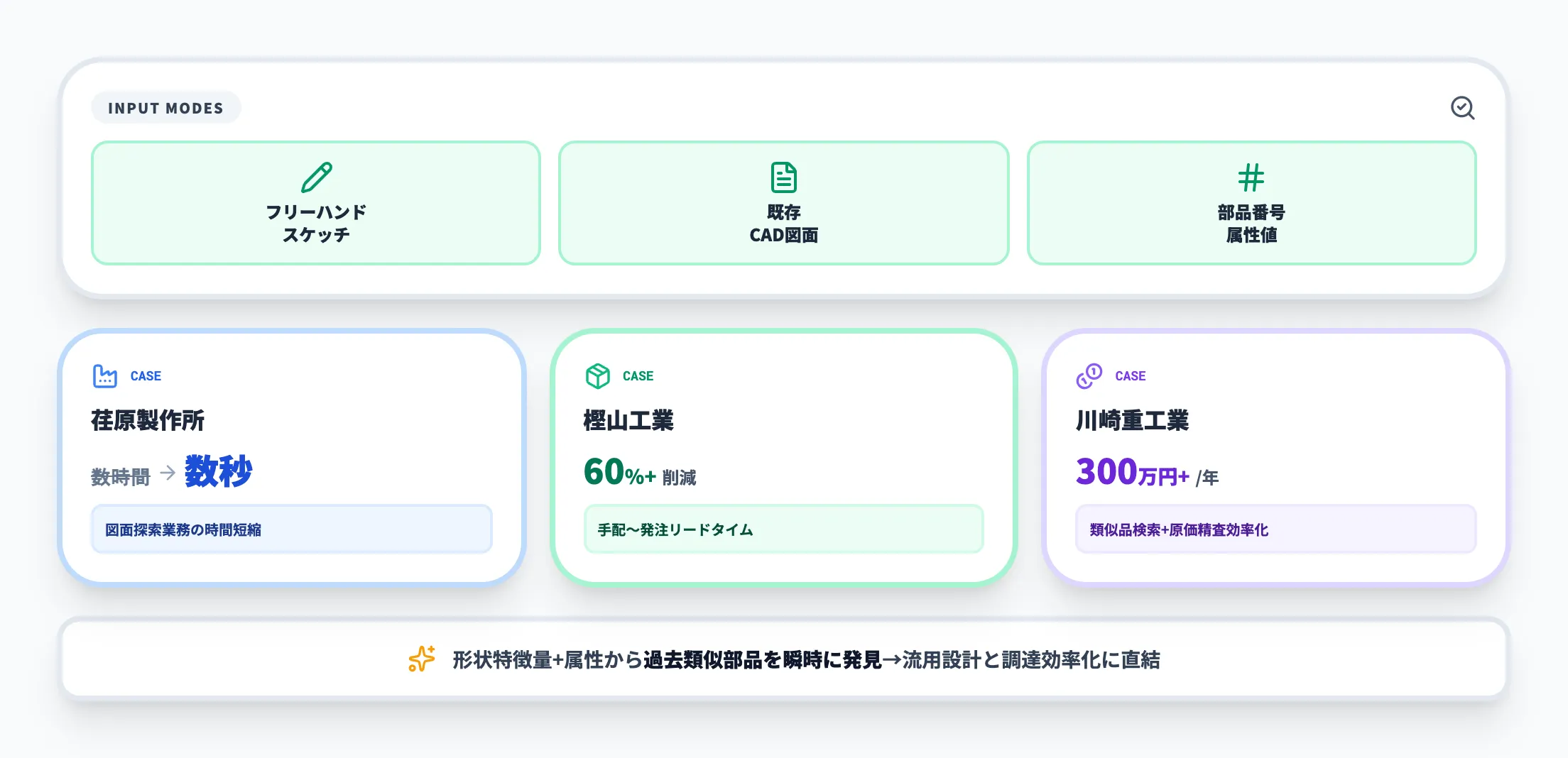

CADDi Drawerの公開事例では、荏原製作所で「数時間かかっていた図面探索業務が数秒に短縮」、樫山工業で「手配部品の情報取得〜サプライヤー選定〜発注までの時間が平均60%以上削減」、川崎重工業で「類似品検索の時間短縮と原価精査の効率化で年間300万円以上の削減効果」といった数値が報告されています。類似図面検索の仕組みや導入方法は 図面検索をAIで効率化！類似図面検索の仕組みと導入方法 にまとめています。

活用法3：AI図面チェック

AI図面チェックは、規格・数量・寸法・整合性などの情報を自動抽出し、設計ミスや記入漏れを指摘する機能です。人の目によるチェックを補完し、ヒューマンエラーによる手戻りを大幅に削減できます。

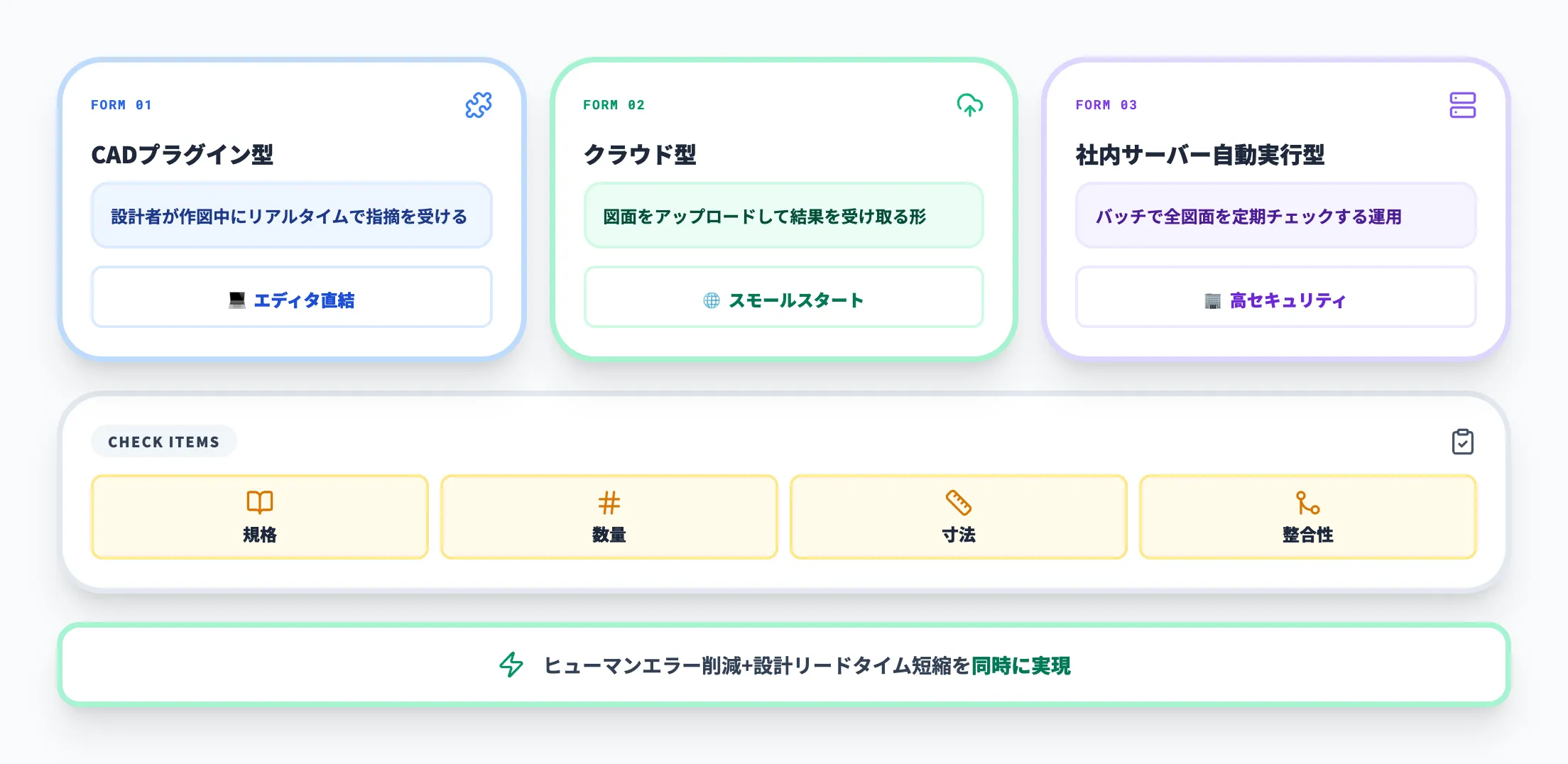

実装形態としては、CADプラグインとして動作するもの、クラウドで図面をアップロードして結果を受け取るもの、社内サーバーで自動実行するものなど複数あります。設計者の負荷を減らしながら品質を担保できるため、設計リードタイム短縮と品質向上を同時に実現する手段として注目されています。作図・検図・読み取りのAI自動化全体像は AIで図面の作成・検図・読み取りを自動化！最新活用法を解説 で整理しています。

活用法4：エージェンティック文書処理

エージェンティック文書処理（AIエージェントによる文書処理）は、図面の読み取り結果を起点に、BOM登録・ERP発注・見積もり生成・承認回覧までを自動実行する処理方式です。単一タスクの自動化ではなく、複数システムをまたぐ業務フロー全体をAIエージェントが判断しながら進める点が特徴です。

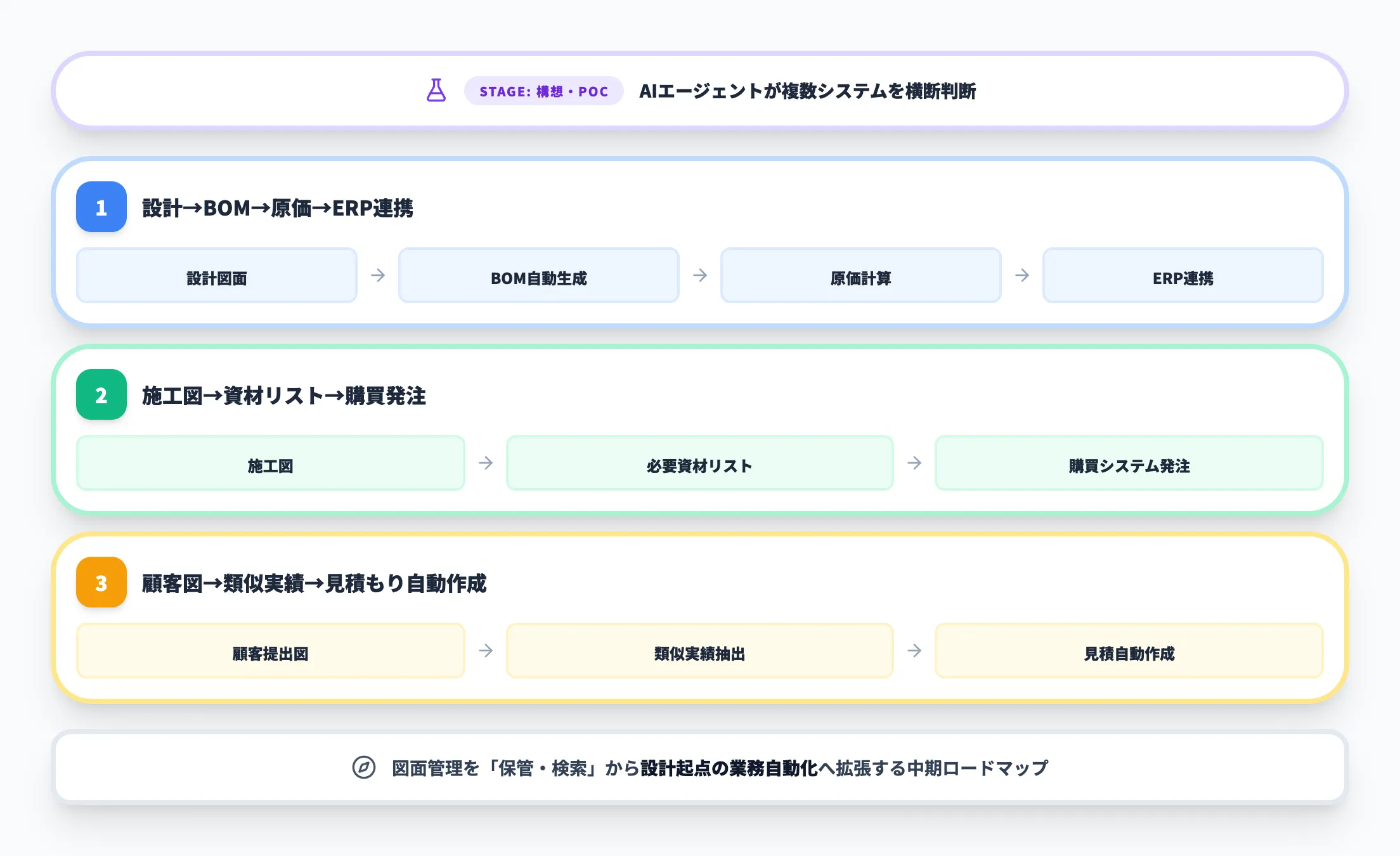

2026年時点で構想・PoC段階として検討されているのは、(1)設計図面→BOM自動生成→原価計算→ERP連携、(2)施工図→必要資材リスト抽出→購買システム発注、(3)顧客提出図→類似実績抽出→見積もり自動作成、といった業務フローです。普及フェーズにはまだ時間を要しますが、図面管理の範囲を「保管・検索」から「設計を起点とした業務自動化」に広げていく設計方針として押さえておくと、中期ロードマップが描きやすくなります。

図面管理システムの費用相場とROI

図面管理システムの導入判断でもっとも気になるのは費用対効果です。本節では、2026年4月時点のクラウド型・オンプレミス型それぞれの費用の参考レンジと、ROI（投資対効果）の考え方を整理します。

まず、代表的な費用の参考レンジ（ヒアリング・筆者試算ベース）を以下の表にまとめました。この表の後で、AI機能を追加した場合の費用感と、ROI算出の具体的な積み上げ方を解説します。実際の費用は製品・構成・ユーザー数・ストレージ要件で変動するため、最終判断は個別見積もりを前提にしてください。

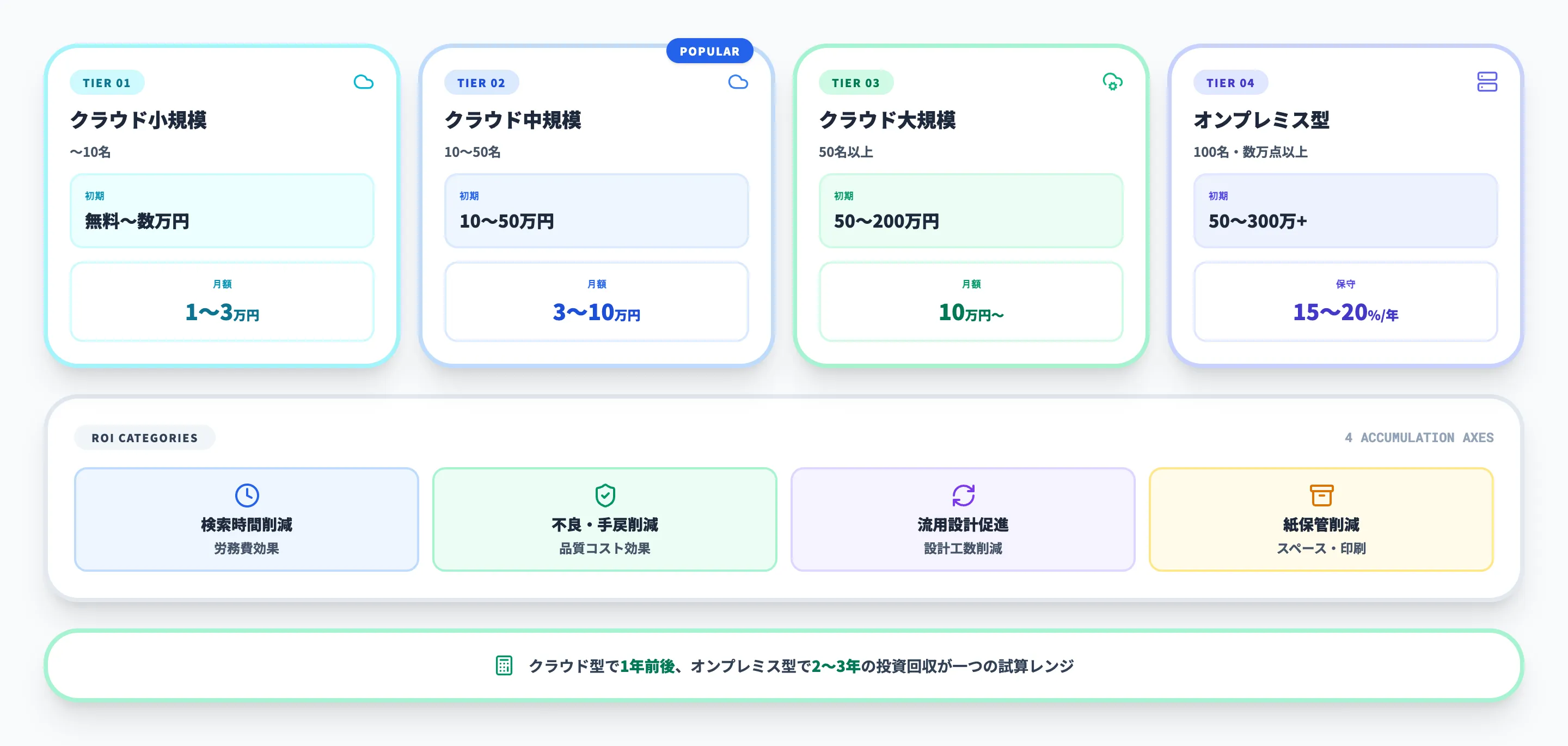

形態	初期費用（参考レンジ）	ランニング費用（参考レンジ）	規模の目安
クラウド型（小規模）	無料〜数万円	月1万〜3万円	ユーザー数10名未満
クラウド型（中規模）	10万〜50万円	月3万〜10万円	ユーザー数10〜50名
クラウド型（大規模）	50万〜200万円	月10万円以上	ユーザー数50名以上
オンプレミス型	50万〜300万円以上	保守契約（初期費用の15〜20%/年）	ユーザー数100名以上・数万点以上

クラウド型は月額課金でスモールスタートしやすく、オンプレミス型は初期投資が大きい代わりに自社要件に合わせた設計が可能です。選定時は、5年間のTCO（総保有コスト）で比較すると判断しやすくなります。

AI機能を追加する場合の費用感

AI-OCRや類似図面検索などのAI機能を追加する場合、クラウド型では月額数万円〜数十万円のオプション、カスタム開発では数百万円程度の初期費用が参考レンジです。精度要件・取扱図面数・既存システム連携の要否によって費用は大きく変動するため、複数ベンダーに見積もりを依頼して比較するのが実務的です。

AI-OCRのSaaS型は月額数万円から始められる製品もあります。ただし実際の読取精度は図面品質・記号種別・帳票構造に依存し、100%精度は期待できないため、PoCでの精度検証と、導入初期のチューニングコストも想定に入れておくべきです。

ROIの積み上げ方

図面管理システムのROIは、(1)検索時間削減による労務費効果、(2)不良品・手戻り削減による品質コスト効果、(3)流用設計による設計工数削減効果、(4)紙保管スペース・印刷コスト削減の4カテゴリで積み上げます。

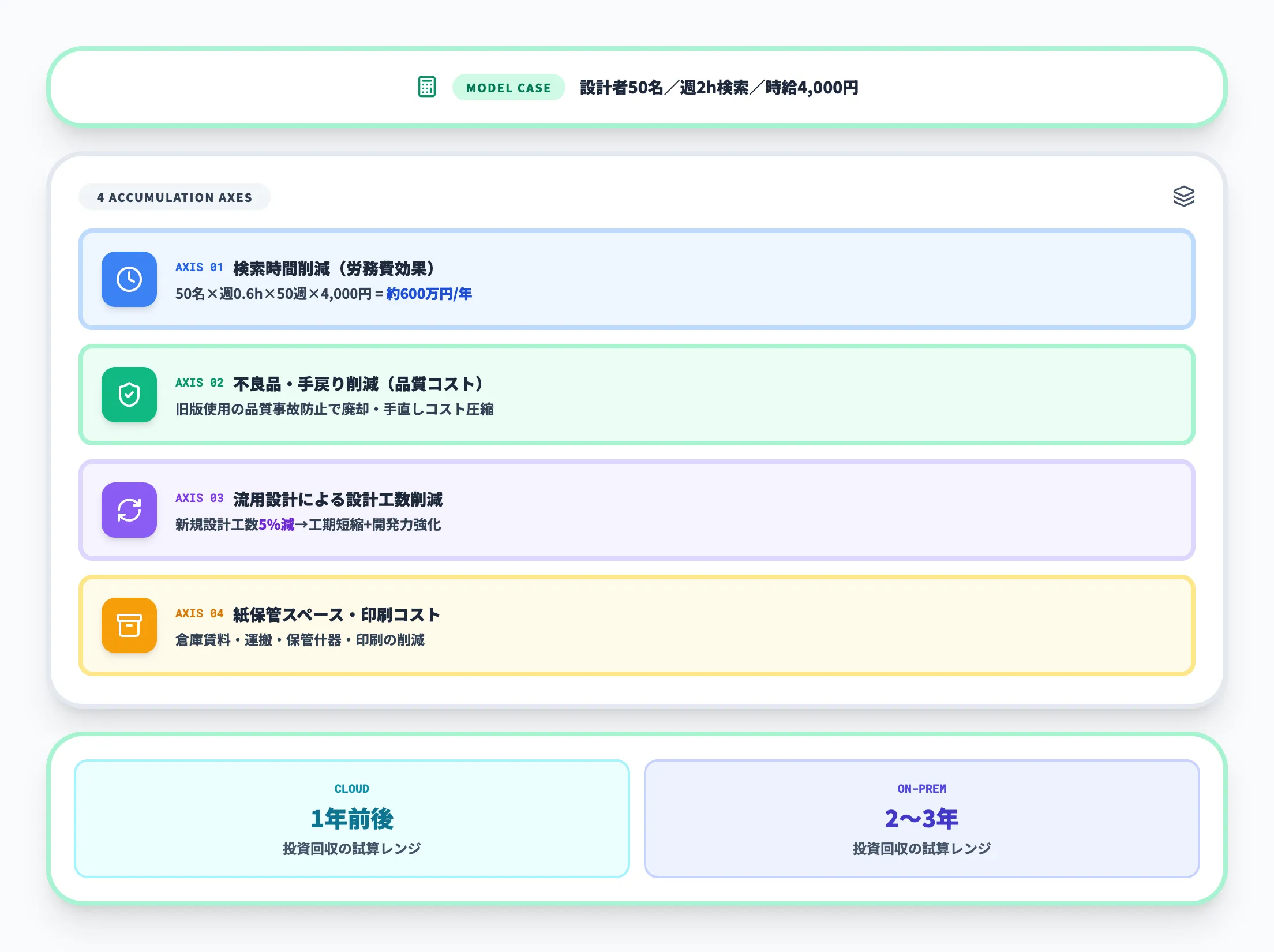

例えば設計者50名の組織で、1人あたり週平均2時間の図面検索時間を30%削減できれば、年間で「50名×週0.6時間×50週×時間単価4,000円=約600万円」の労務費効果が見込めます（モデルケース試算）。さらに、流用設計が進むことで新規設計工数が5%減れば、設計プロジェクトの工期短縮や開発力強化という副次効果も期待できます。このモデルケースを当てはめると、投資回収期間はクラウド型で1年前後、オンプレミス型で2〜3年が一つの試算レンジになりますが、自社の利用人数・時間単価・既存システム統合の複雑度によって大きく前後する点には注意が必要です。

図面管理システム導入の成功事例

実際に図面管理システムやAI図面検索を導入した企業では、どのような効果が出ているのでしょうか。本節では、公開事例から効果が数値化されている代表事例を整理します。

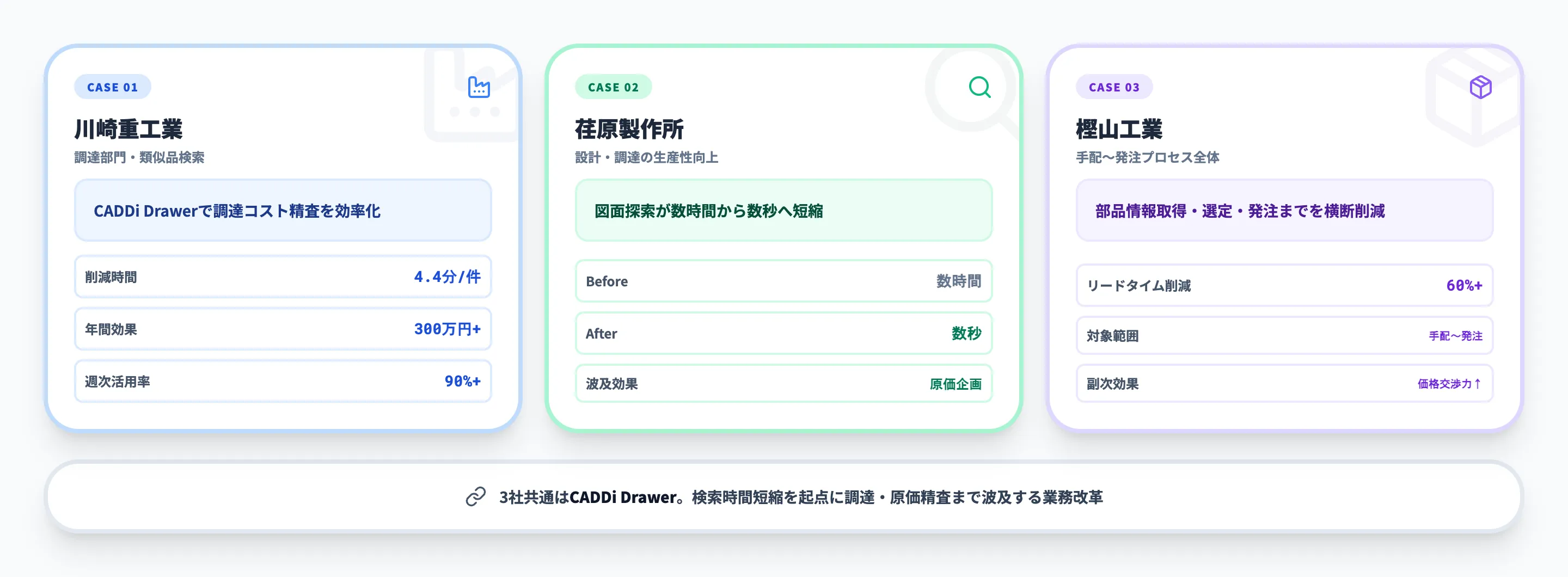

以下の表で、主要3社の導入効果を概観します。この表の後で、各社の取り組みと成功要因を詳しく解説します。

企業	導入システム	主な効果
川崎重工業	CADDi Drawer	1件あたり4.4分の時間短縮、年間300万円以上の削減効果
荏原製作所	CADDi Drawer	数時間かかっていた図面探索業務が数秒に短縮
樫山工業	CADDi Drawer	手配〜発注までの時間を平均60%以上削減

本稿で参照した3事例には、検索時間の短縮を起点に調達・原価精査・見積もり業務にも効果が波及している点が共通して見られます。単なるファイル検索の改善ではなく、設計・調達・製造をつなぐ業務プロセス全体の最適化を狙って導入されている傾向があります。

事例1：川崎重工業（CADDi Drawer）

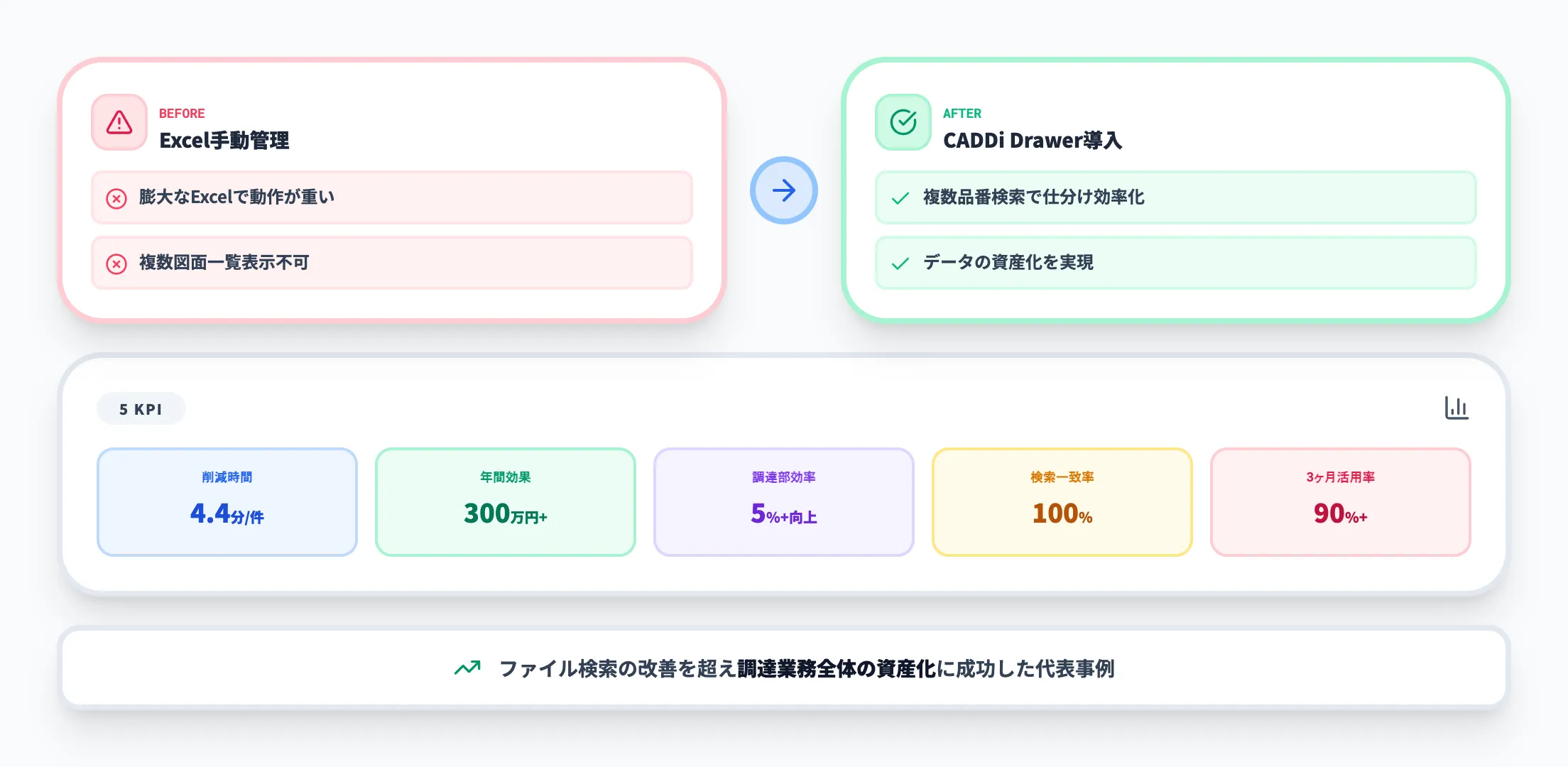

川崎重工業では、調達部門における部品コスト妥当性の精査と類似品検索を目的にCADDi Drawerを導入しました。従来は膨大なExcelデータベースを手動で管理していたため、動作が遅く、複数図面の一覧表示ができないという課題がありました。

導入後は、複数品番検索機能により仕分け作業がスムーズ化し、1件あたり4.4分の削減と年間300万円以上の削減効果が実現されています。調達部全体では約5%以上の業務効率向上、類似品検索の一致率は100%、導入3ヶ月で週次9割以上の活用率を達成しており、データの資産化が実現した事例として紹介されています。

事例2：荏原製作所（CADDi Drawer）

荏原製作所では、図面探索業務のスピードアップと、設計者・調達担当者の生産性向上を目的にCADDi Drawerを導入しました。従来は複数の共有サーバーやローカルファイルを横断的に検索する必要があり、担当者の経験と記憶に依存する探索フローが業務ボトルネックになっていました。

導入後は、数時間かかっていた図面探索業務が数秒に短縮され、原価企画や新たな供給元開拓など、より生産的な業務に時間を使えるようになったと報告されています。検索の高速化が、単なる時短ではなく業務価値そのものを変えた事例といえます。

事例3：樫山工業（CADDi Drawer）

樫山工業では、手配する部品の情報取得からサプライヤー選定、最終的な発注までの一連のプロセスでCADDi Drawerを活用しています。従来は各ステップで担当者が手作業で情報を集約していたため、発注までのリードタイムがプロジェクト進捗を圧迫していました。

導入後は、これらのプロセス全体で平均60%以上の時間削減を達成しています。類似図面検索で過去の調達実績を即座に引き出せるようになり、価格交渉や品質確認のエビデンスとしても活用できる状態が整いました。具体的な製品比較は 図面管理システムおすすめ比較！選び方やAI活用法を解説 で整理しています。

図面管理が失敗する3つのパターンと回避策

図面管理システムを導入しても、期待した効果が出ない・運用が定着しないという失敗は少なくありません。本節では、現場で繰り返し確認される3つの失敗パターンと、それぞれの回避策を解説します。

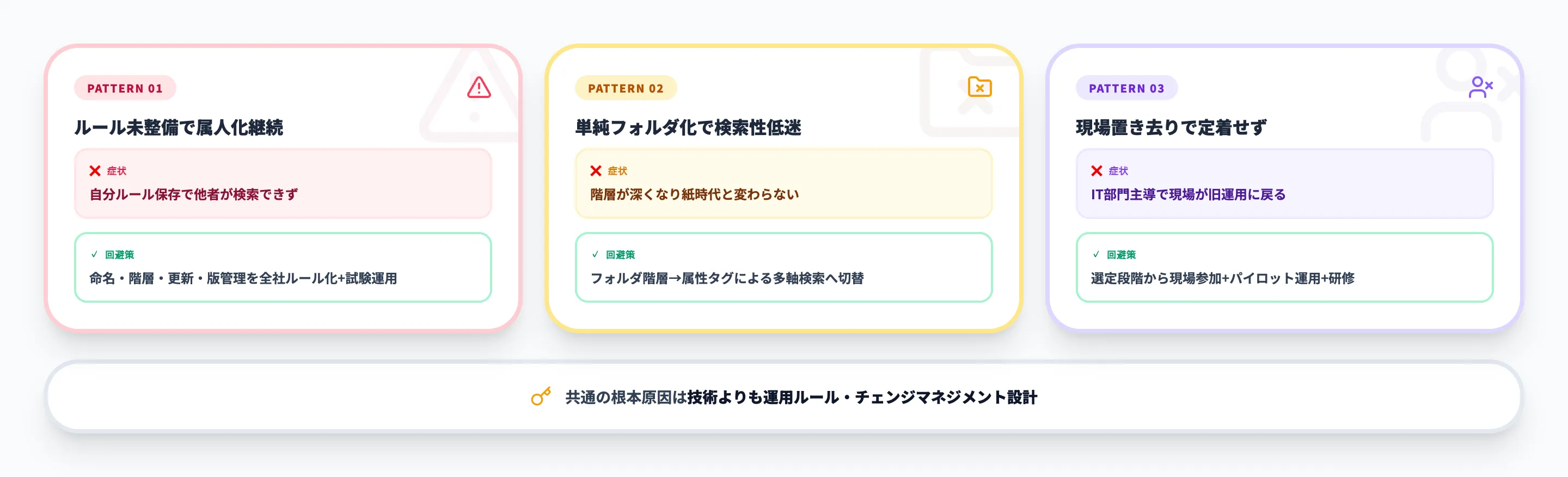

以下のリストで3つの失敗パターンの要点を整理し、この後で各パターンの具体的な症状と回避策を詳しく見ていきます。

• パターン1
  ルール未整備のまま導入し、属人化が継続する



• パターン2
  単純なフォルダ階層化で検索性が上がらない



• パターン3
  現場を巻き込まず、システムが使われない

これらはいずれも技術の問題ではなく、運用ルールとチェンジマネジメントの問題です。回避策を事前に設計しておくことで、導入効果を大きく引き上げられます。

パターン1：ルール未整備のまま導入し、属人化が継続する

もっとも多い失敗パターンは、「システムを入れればなんとかなる」という期待でルール整備を後回しにしてしまうケースです。共通ルールの策定は想像以上に難しく、部署ごとの図面担当者が個別にルールを策定してしまうと、部署間での共有に支障が出ます。

担当者ごとにルールの解釈が異なり「自分ルール」で保存してしまうと、他のユーザーが必要な図面を探し出せない状態が継続します。回避策は、導入前に「命名規則・フォルダ構成・更新手順・バージョン管理方法」を全社共通ルールとして策定し、運用開始前に教育と試験運用を挟むことです。試験運用で現場の課題を洗い出し、ルールを微調整してから本格運用に移行することで、属人化からの脱却が現実のものになります。

パターン2：単純なフォルダ階層化で検索性が上がらない

電子化に取り組んだものの、紙時代のキャビネット構造をそのままフォルダ階層に移し替えてしまい、検索性が紙時代から大きく改善しないケースです。階層が深くなるほど「どこに保存したか」が担当者依存になり、結局フォルダを順に開いて探す運用が残ります。

回避策は、フォルダ階層ではなく「属性情報（タグ）による多軸検索」を前提に設計することです。部品番号・取引先・プロジェクト・材質・作成者など複数の属性を付与しておけば、どの軸からでも目的の図面に到達できます。図面管理システムの多くは属性検索を標準機能として備えているため、移行時に属性設計をしっかり行うことが重要です。

パターン3：現場を巻き込まず、システムが使われない

IT部門や管理部門が主導してシステムを選定・導入したものの、実際に使う設計者・現場担当者が使いにくさを感じて定着しないケースです。高機能なシステムほど操作が複雑になる傾向があり、現場が従来の運用に戻ってしまう失敗パターンです。

回避策は、(1)選定段階から現場代表を議論に参加させる、(2)パイロット運用で現場のフィードバックを反映する、(3)操作研修と運用サポート体制を整える、の3点です。特にパイロット運用は重要で、本格展開前に「現場が本当に使える状態か」を検証しておけば、導入後の離反を大幅に減らせます。

図面管理を設計業務の自動化までつなぐなら

図面管理を単体のツール導入で終わらせず、設計・調達・検図・BOM管理を横断した業務フロー全体の自動化までつなげるには、AIエージェント基盤による統合設計が有効です。本節では、現状把握から段階的なAIエージェント統合までの4ステップを整理します。

以下の表で、4ステップの目的と代表的な取り組みを整理しました。この表の後で、各ステップで押さえるべきポイントを解説します。

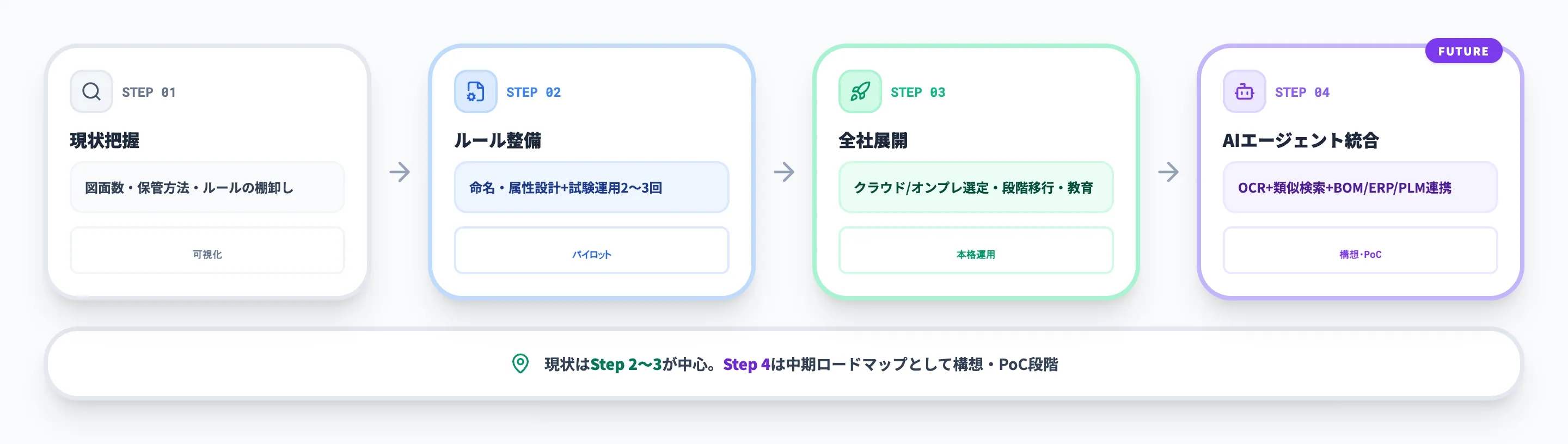

ステップ	目的	代表的な取り組み
Step 1 現状把握	現行の管理方法と課題の棚卸し	図面数量・保管方法・運用ルールの可視化
Step 2 ルール整備とパイロット	共通ルール策定と試験運用	命名規則・属性設計・試験運用
Step 3 全社展開	システム選定と本格運用	クラウド/オンプレ選定・教育・移行
Step 4 AIエージェント統合	設計業務全体の自動化	PLM・ERP・OCR・エージェント連携

現状はStep 2〜3に取り組む企業が中心で、Step 4は将来設計として構想・PoCが進められている段階です。設計・調達・検図・BOM管理をまたがる業務フローを一体運用する方向に進めてこそ、図面管理の価値を最大化できるという位置づけで捉えてください。

Step 1：現状把握と課題の棚卸し

最初のステップは、現在の図面管理の実態を客観的に把握することです。図面の総数、形式の内訳（2D/3D/PDF/紙）、保管場所、命名規則、検索所要時間、最新版管理の運用、権限管理の有無などを数値と事実ベースで整理します。

この段階で「どの業務のどの部分が実際にボトルネックか」を特定できれば、後工程での投資判断が的確になります。アンケートや現場ヒアリングで、設計者・調達担当者・検査担当者それぞれの課題認識を集めておくと、ルール整備フェーズで合意形成が進みやすくなります。

Step 2：ルール整備とパイロット運用

Step 1の結果をもとに、命名規則・フォルダ/属性設計・版管理フロー・権限設計などの共通ルールを策定します。全社一律ではなく、部署や製品ラインの特性を反映できる柔軟性を持たせることが、現場定着の鍵です。

策定したルールは、いきなり全社展開せず、特定部署・特定プロジェクトでパイロット運用します。ここで出た課題をルールに反映し、再度パイロットを回すサイクルを2〜3回繰り返すことで、全社展開前にルールの完成度を高められます。

Step 3：システム選定と全社展開

ルールが固まった段階で、クラウド型かオンプレミス型か、どの製品を選ぶかを決定します。選定基準は、(1)自社のルールに適合するか、(2)既存のCAD・PLM・ERPとの連携性、(3)5年TCO、(4)サポート体制、の4点が柱です。

展開時は、パイロット部署から段階的に広げる形が現場負担を抑えられます。移行期間中は旧運用とのハイブリッドになるため、切り替え日と移行手順を明確に周知することが重要です。

Step 4：AIエージェント基盤による業務自動化

Step 3で図面管理が全社運用に乗ったら、将来の打ち手として設計業務全体の自動化構想に進みます。AI-OCRで図面属性を抽出し、類似図面検索で再利用を促進し、BOM・ERP・PLMと連携して設計から調達までのフローを自動化する方向性です。

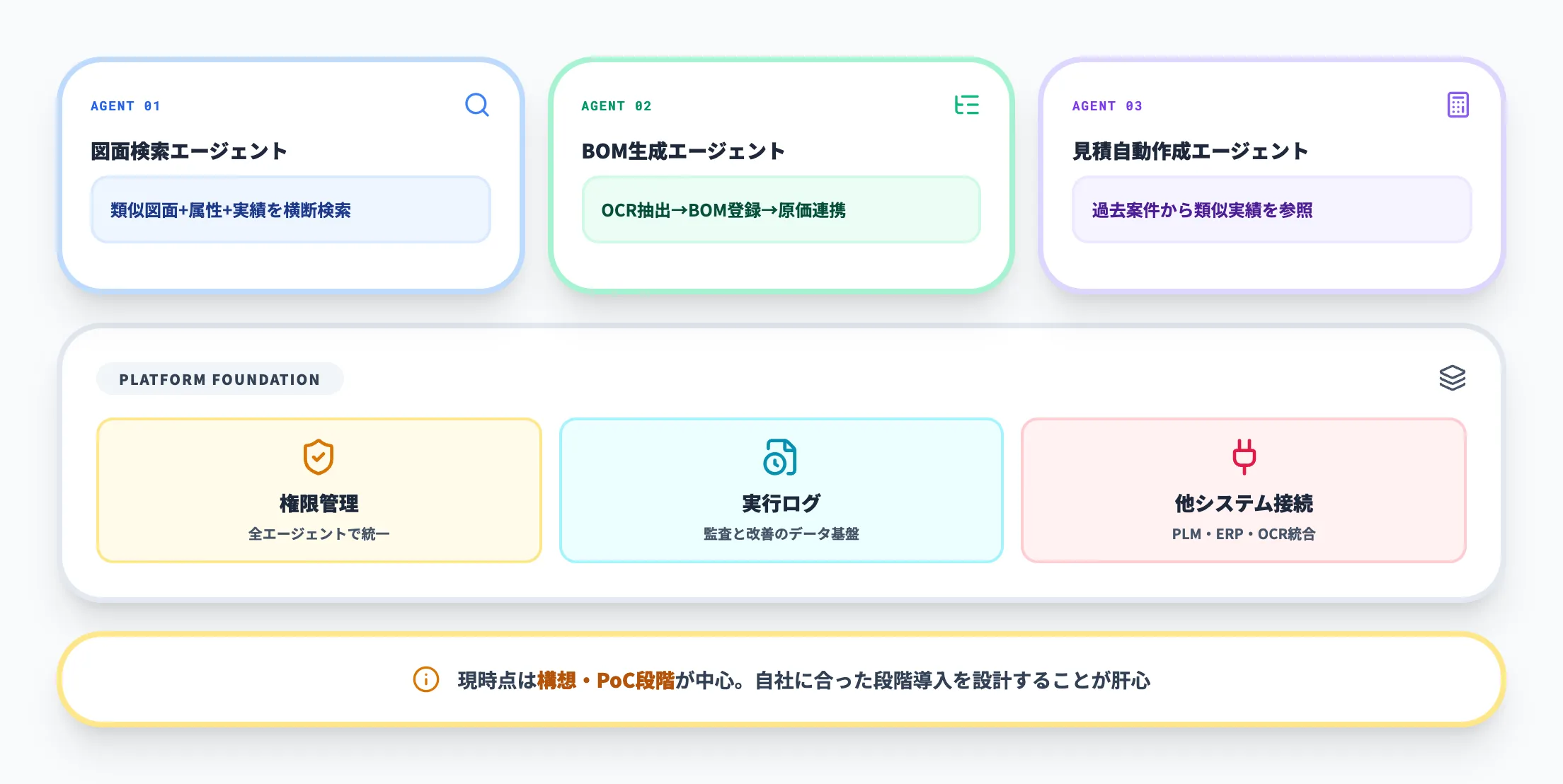

この段階で価値を発揮するのがAIエージェント基盤です。図面検索エージェント、BOM生成エージェント、見積もり自動作成エージェントといったユースケースを業務フローに組み込み、権限管理・実行ログ・他システム接続を一元化する構成が、中期ロードマップとして検討されています。これらは現時点では構想・PoC段階のテーマが多く、実装の成熟度は企業ごとに差がある点を踏まえ、自社に合った段階導入を設計することが肝心です。製造業全体でのAIエージェント活用像は 製造業向けAIエージェントガイド｜導入効果と活用手順 で詳しく解説しています。

まとめ

図面管理は、設計・製造・品質を支える情報の基盤であり、紙・エクセル運用の限界を越えて「設計資産を能動的に活用する」段階に入っています。本記事で解説した図面管理の全体像を、最後にまとめとして整理します。

図面管理の3方法（紙・エクセル・システム）はそれぞれ初期コスト・検索性・属人化リスクが大きく異なり、規模の拡大とともに専用システムへの移行が避けられなくなります。電子化のメリットは検索性向上・バージョン管理自動化・権限管理・属人化解消・他システム連携の5つで、ISO 9001の文書管理要求事項にも準拠しやすくなります。

費用の参考レンジはクラウド型で月額1〜10万円、オンプレミス型で初期50〜300万円以上（ヒアリング・筆者試算ベース／構成規模で変動）です。AI-OCR・類似図面検索・AI図面チェック・エージェンティック文書処理を組み合わせることで、単なる保管ツールを超えた業務自動化基盤へと発展させる将来設計が描けます。

川崎重工業・荏原製作所・樫山工業の公開事例が示すように、図面管理の効果は「図面探索」にとどまらず、調達・原価精査・見積もり業務にまで波及します。失敗パターンは「ルール未整備」「単純フォルダ化」「現場置き去り」の3つで、段階的な導入ステップとルール設計で回避できます。図面管理を業務全体の自動化までつなぐ視点で設計し、設計資産を企業競争力に変えていくことが、2026年以降の製造業・建設業における有力な実装方向性です。
