AIによる図面一元管理とは？PDM/PLMとの違い・部門横断活用と集約手順を解説

AIによる図面一元管理とは、設計・購買・製造など部門ごとに分散していた図面資産をAIで集約し、同じ図面データを部門横断で引き出せる基盤に変える仕組みです。
拠点・システム・ファイル形式ごとにバラバラだった図面は、AI-OCRとメタデータ自動付与、類似検索、API連携を組み合わせることで「保管」から「横断活用」へ一段階進みます。

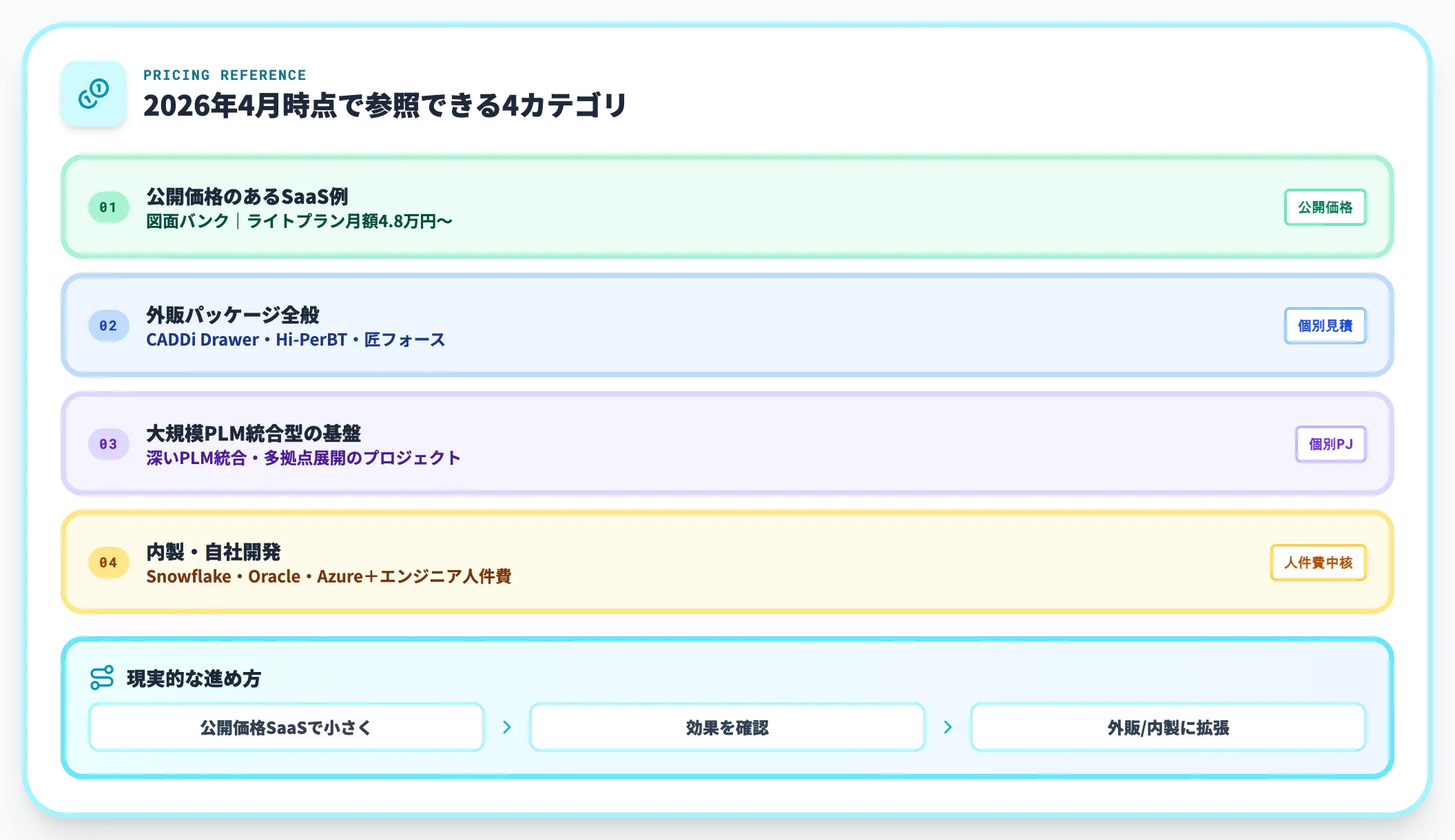

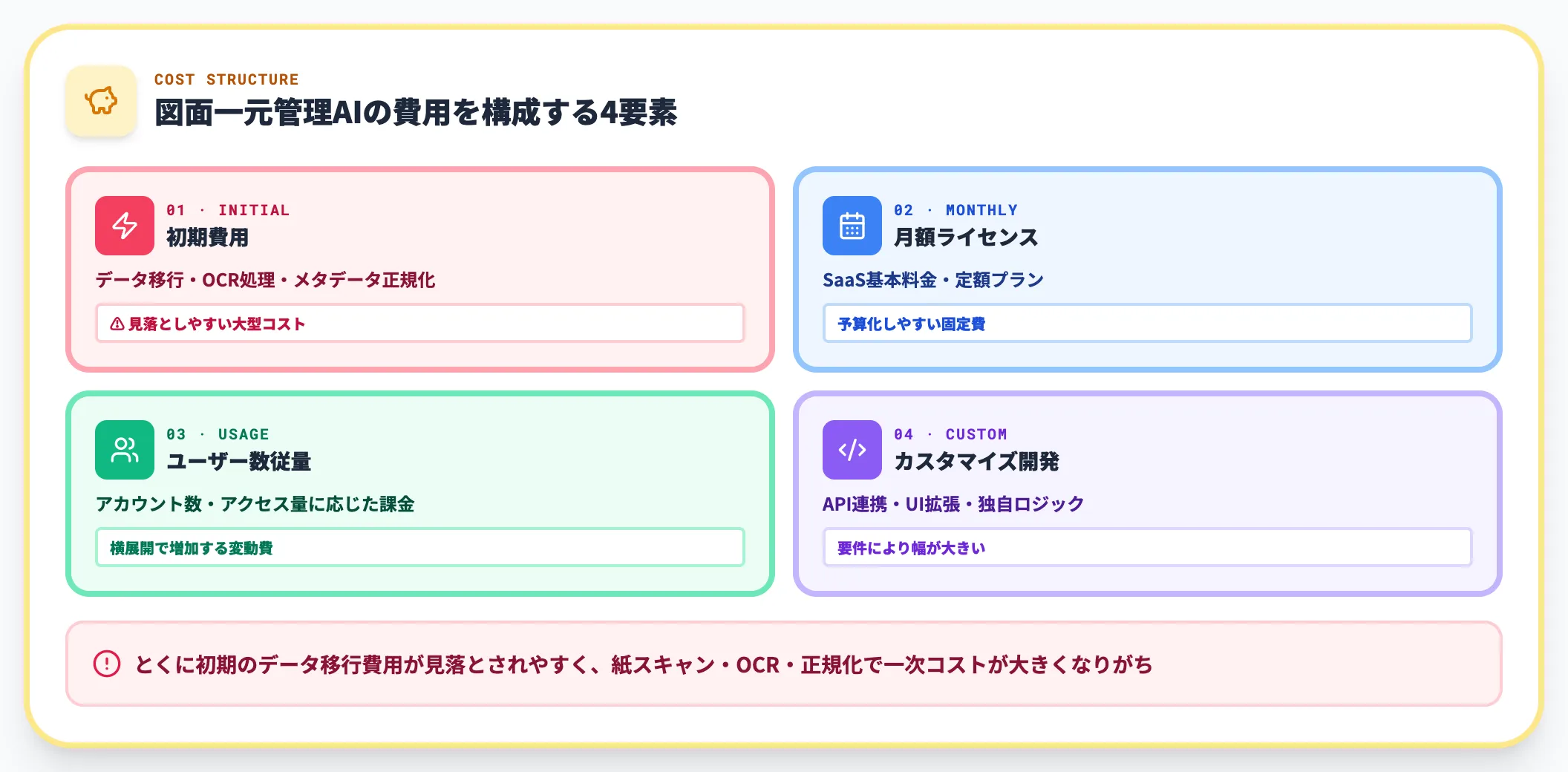

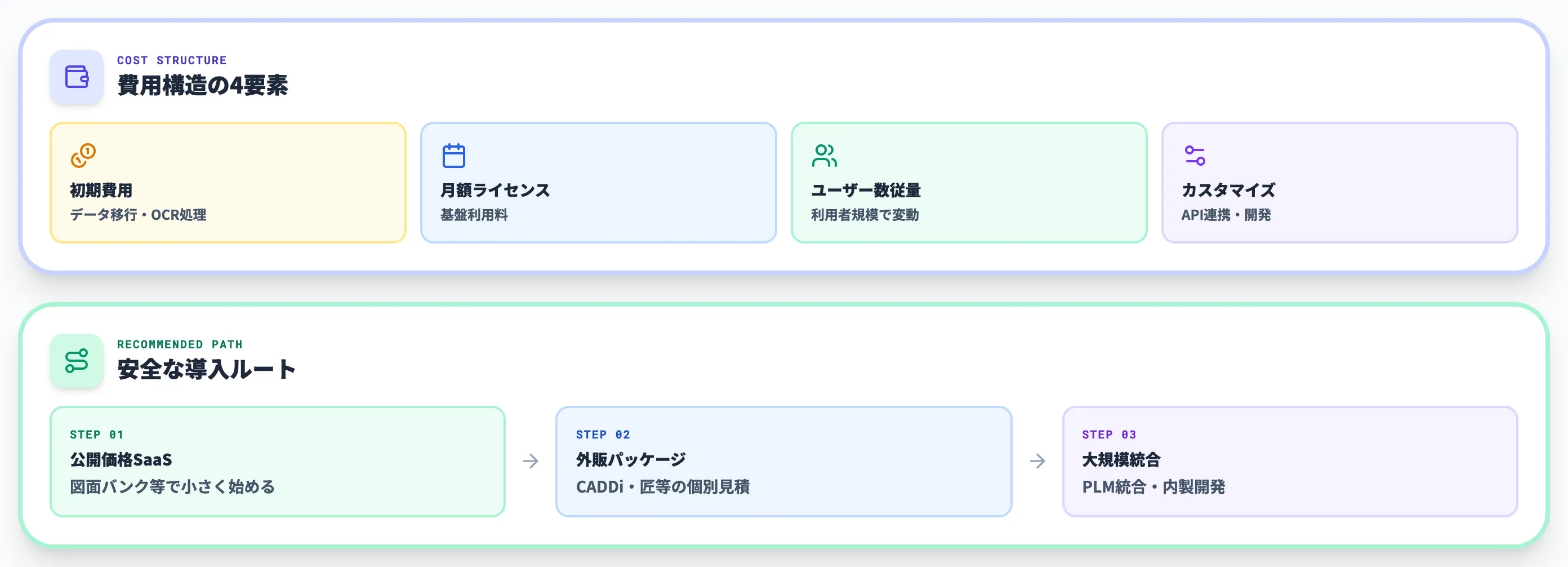

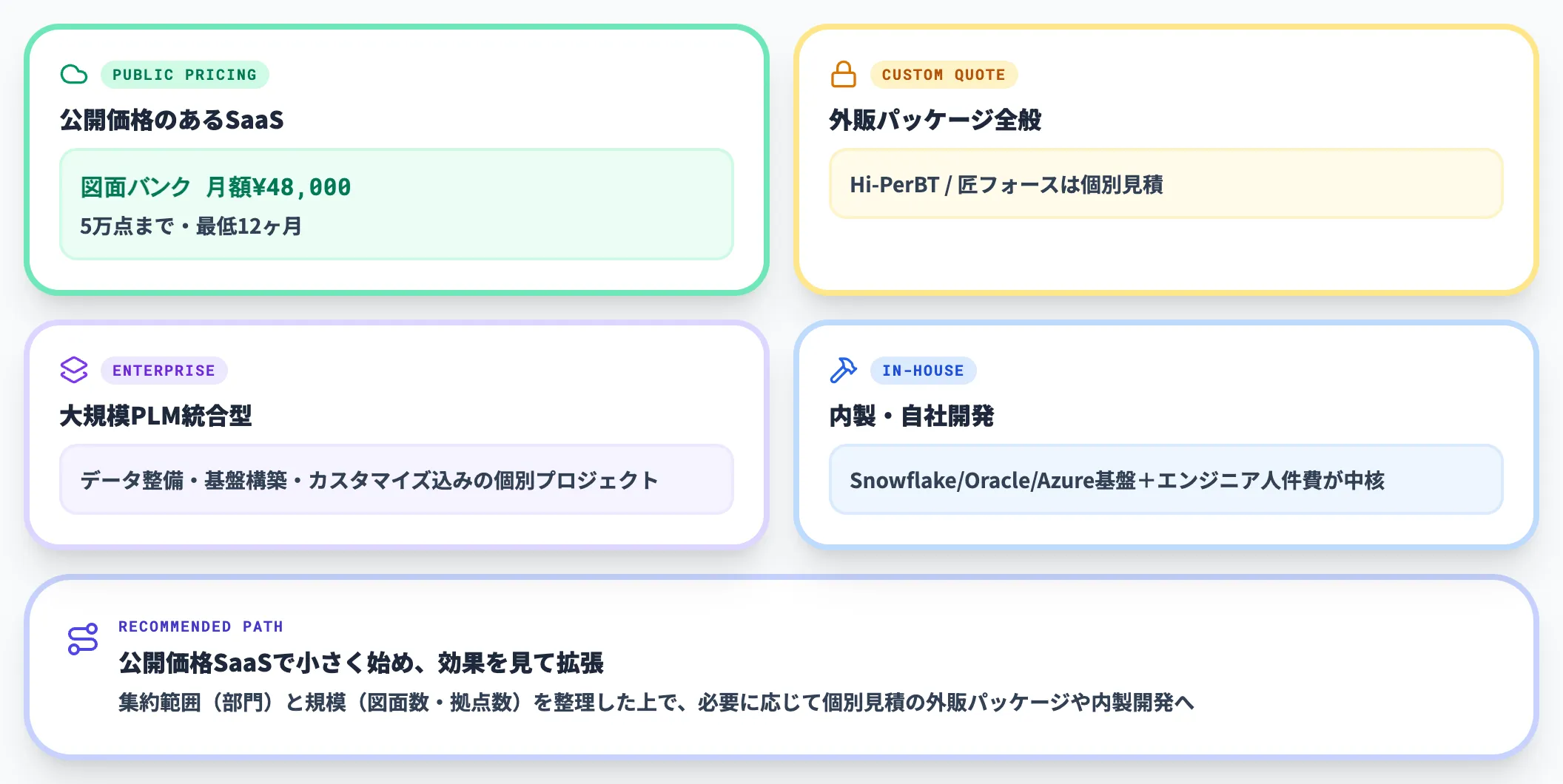

本記事では、2026年4月時点の最新情報をもとに、AIによる図面一元管理が解く3つの分断、PDM/PLMとの関係、主要サービスの使い分け、川崎車両や富士油圧精機の具体事例、集約手順と費用感を体系的に整理します。
あわせて、導入判断で詰まりやすい論点と、一元管理基盤をAIエージェントへ拡張する道筋までを一次情報に基づいて解説します。

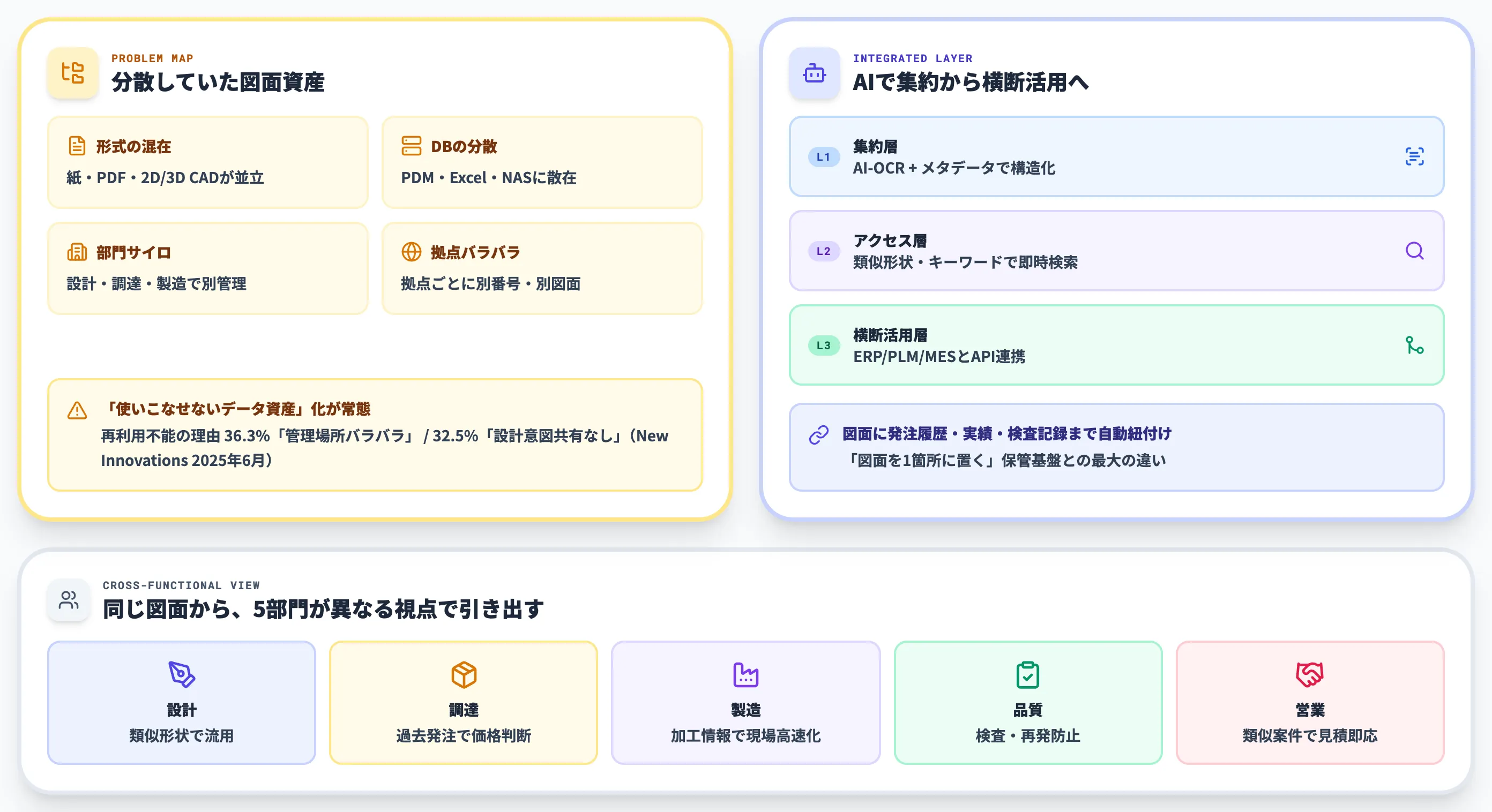

AIによる図面一元管理とは？設計・購買・製造を横断する集約基盤

製造業では、設計部門のPDM、購買部門のExcel台帳、製造現場の紙図面やNASなど、同じ図面に関わる情報が別々の場所に残りがちです。
問題は保管場所が多いことそのものではなく、設計・購買・製造が同じ図面を別々の前提で見てしまうことにあります。

AIによる図面一元管理は、こうした分散した図面資産をAI-OCR・メタデータ付与・類似検索でつなぎ、各部門が同じ図面データを自分たちの視点で引き出せる状態にする取り組みです。

単に「図面を一箇所に置く」保管基盤ではなく、図面に発注履歴・サプライヤー・製造実績・検査結果まで紐付けて横断活用させる点が、従来の図面管理システムとの最大の違いです。

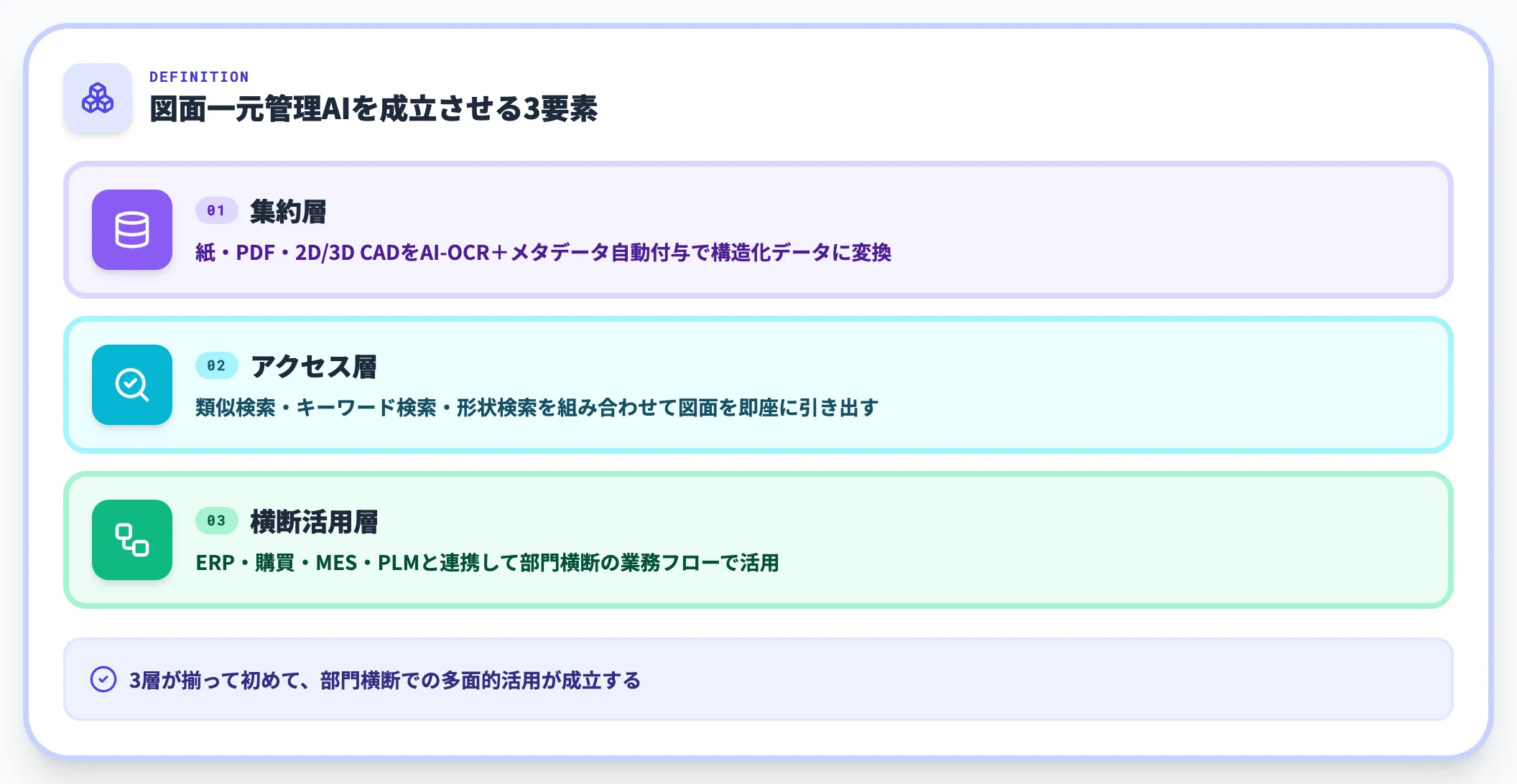

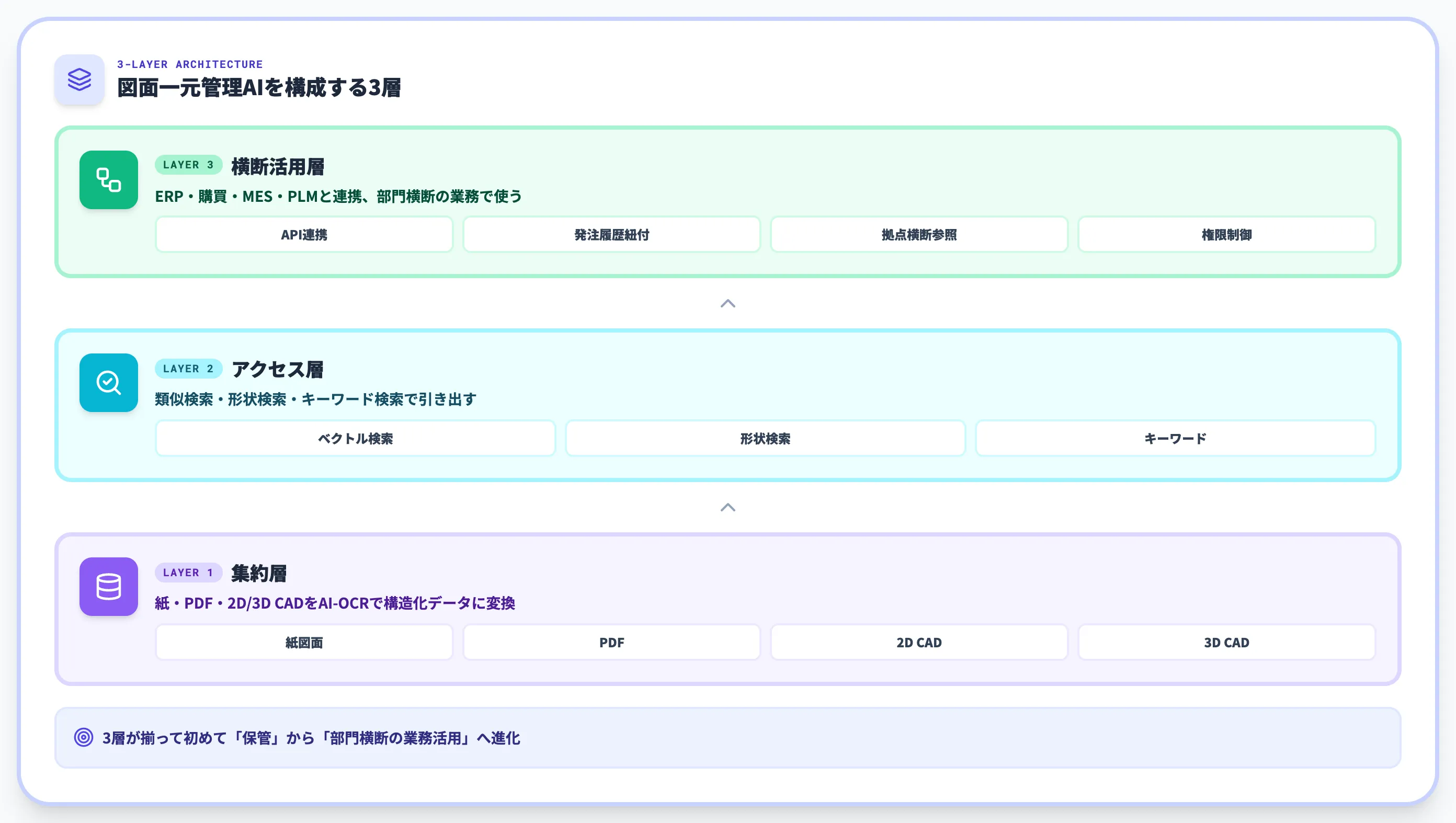

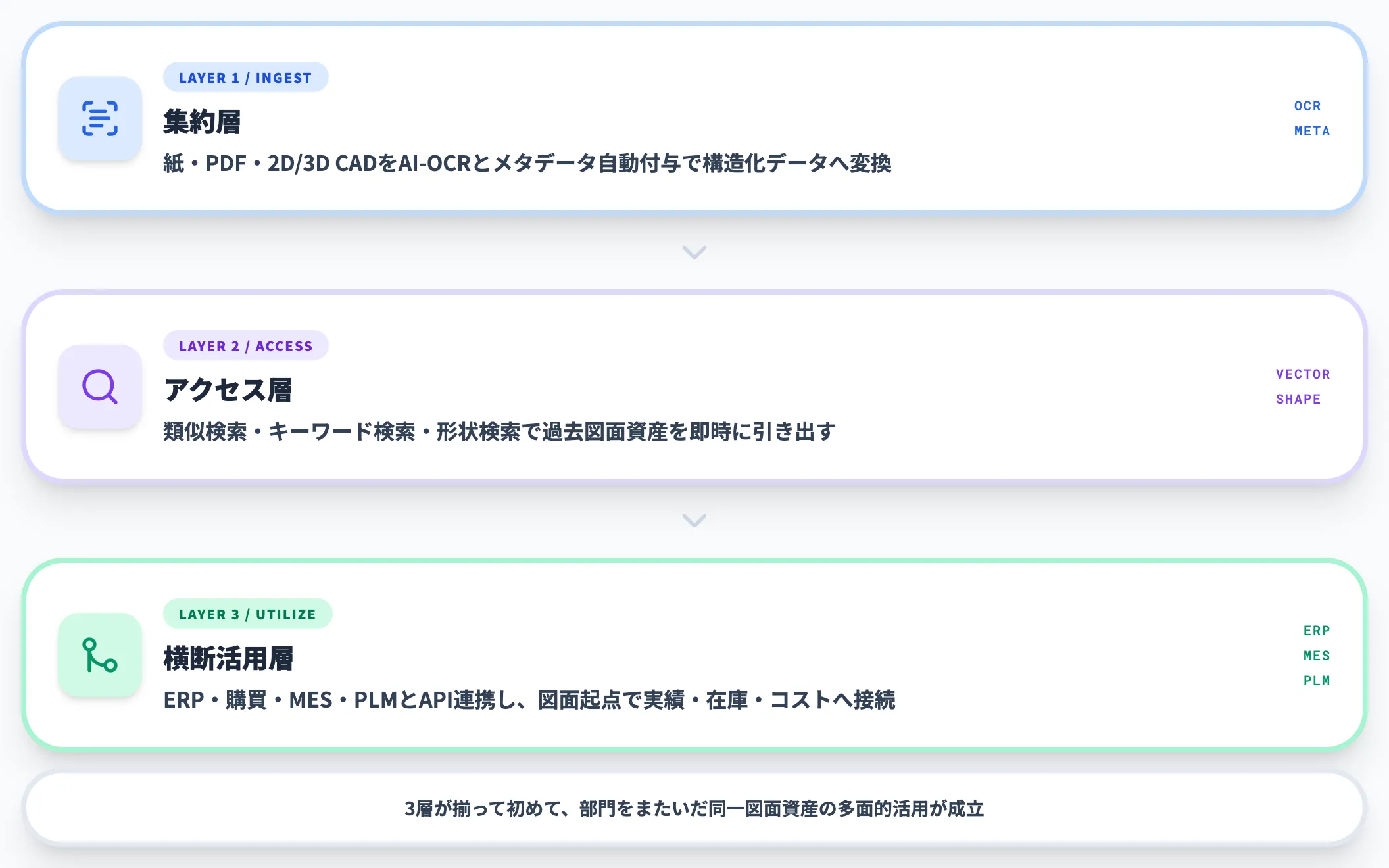

図面を「保管」から「横断活用」へ変える3層構造

AIによる図面一元管理は、以下の3つの機能要素を揃えることで成立します。

• 集約層
  散在する図面（紙・PDF・2D/3D CAD）をAI-OCRとメタデータ自動付与で構造化データに変換する層。


• アクセス層
  類似検索・キーワード検索・形状検索を組み合わせて目的の図面を引き出す層。


• 横断活用層
  ERP・購買・MES・PLMなど他システムと連携し、図面を起点に部門横断で情報を参照する層。

キャディが2025年11月28日〜12月10日に実施した製造業AI利用実態調査（有効回答300名）では、特化型AI利用者の76.7%が「経験や勘に依存した業務」の解消を実感しているという結果が出ています。

少なくとも当該調査では、図面・仕様理解などの製造業特有の専門業務において特化型AI利用者の効果実感が高いことが示されており、図面資産が複数部門にまたがる領域との親和性がうかがえます。

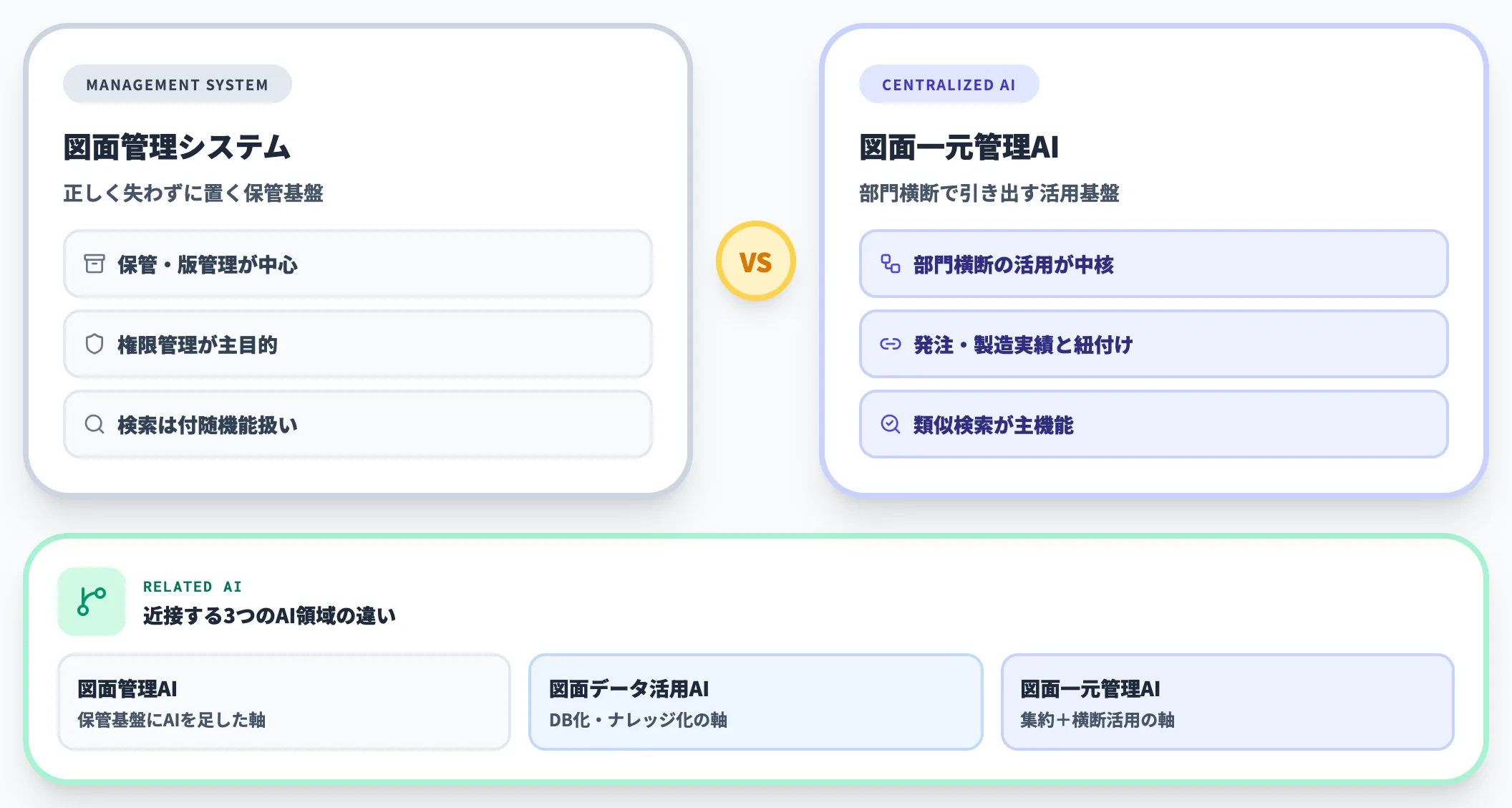

図面管理システムとの違い

図面管理システムは、保管・版管理・権限管理を主目的とした情報基盤です。

図面を「正しく失わずに置く」ことが最大の価値で、検索や活用は付随機能の扱いが一般的でした。
一方、AIによる図面一元管理は集約した図面を「部門横断でどう引き出すか」を中核に据えます。

図面管理AI・図面データ活用AIと近接領域ですが、前者は保管基盤にAIを足したもの、後者はデータベース化・ナレッジ化の価値軸、本記事のAIによる図面一元管理は「分散していた図面を集約して横断活用する」切り口に軸足があります。

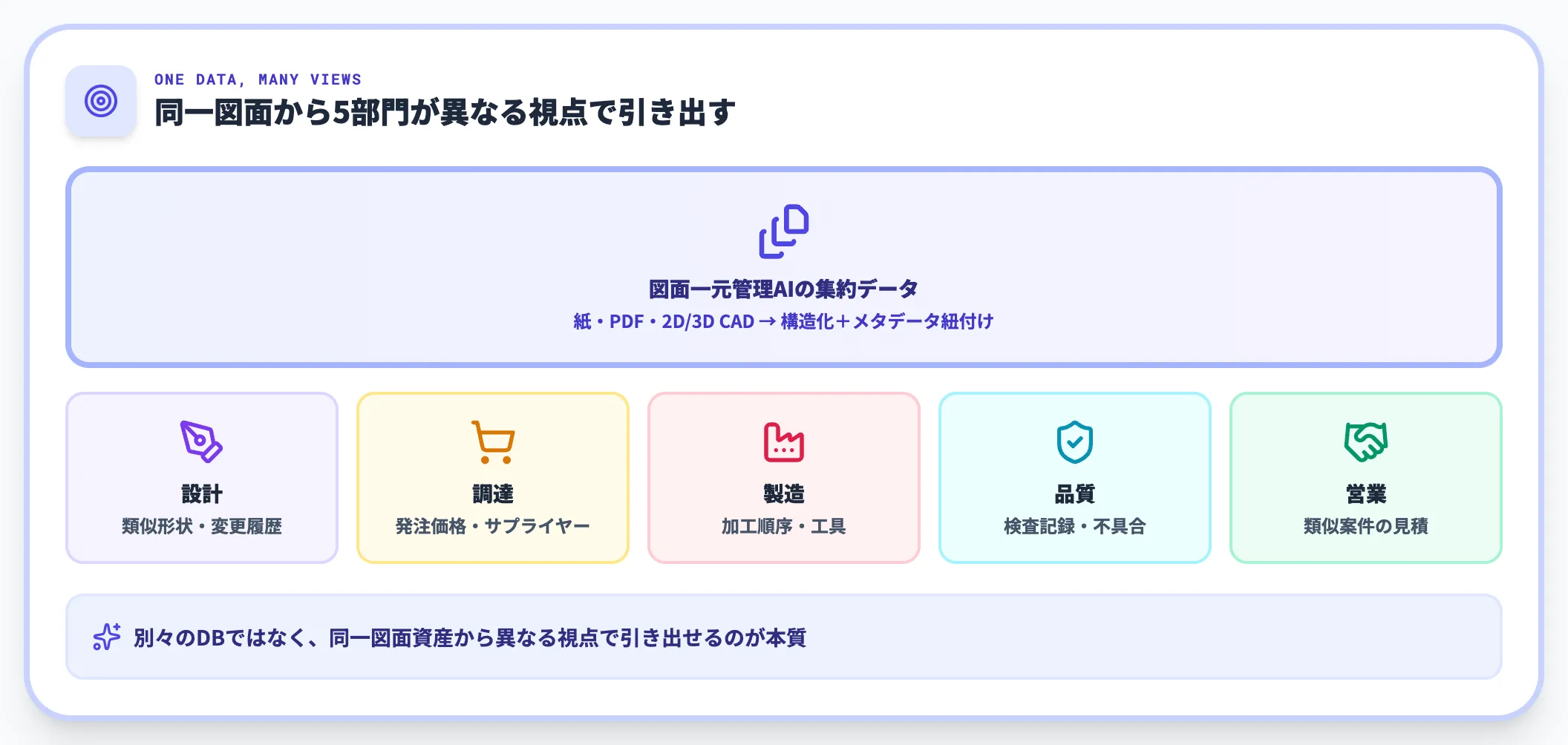

カバーする部門と視点

AIによる図面一元管理が同一の図面データから引き出す情報は、部門ごとに大きく異なります。

以下の表で、代表的な部門と視点を整理しました。この表の後で、横断活用の設計思想を解説します。

部門	引き出す情報	実務的な価値
設計	類似形状・寸法・材質、過去の変更履歴	流用設計による工数削減、品質標準化
調達・購買	過去発注価格・サプライヤー・納期	最適価格調達、サプライヤー選定の標準化
製造	加工順序・工具・検査基準・実績	現場判断の高速化、不具合再発防止
品質	検査記録・不具合事例・設計意図	検図工数削減、再発防止策の一元参照
営業	過去類似案件の見積・納期・仕様	見積応答速度向上、受注機会の拡大

ポイントは、これらの部門が別々のデータベースを持つのではなく、同一の図面資産から異なる視点で情報を引き出せる点です。

部門ごとにバラバラの台帳・Excel・個人PCで管理する運用からの脱却が、AIによる図面一元管理の本質的な価値になります。

---

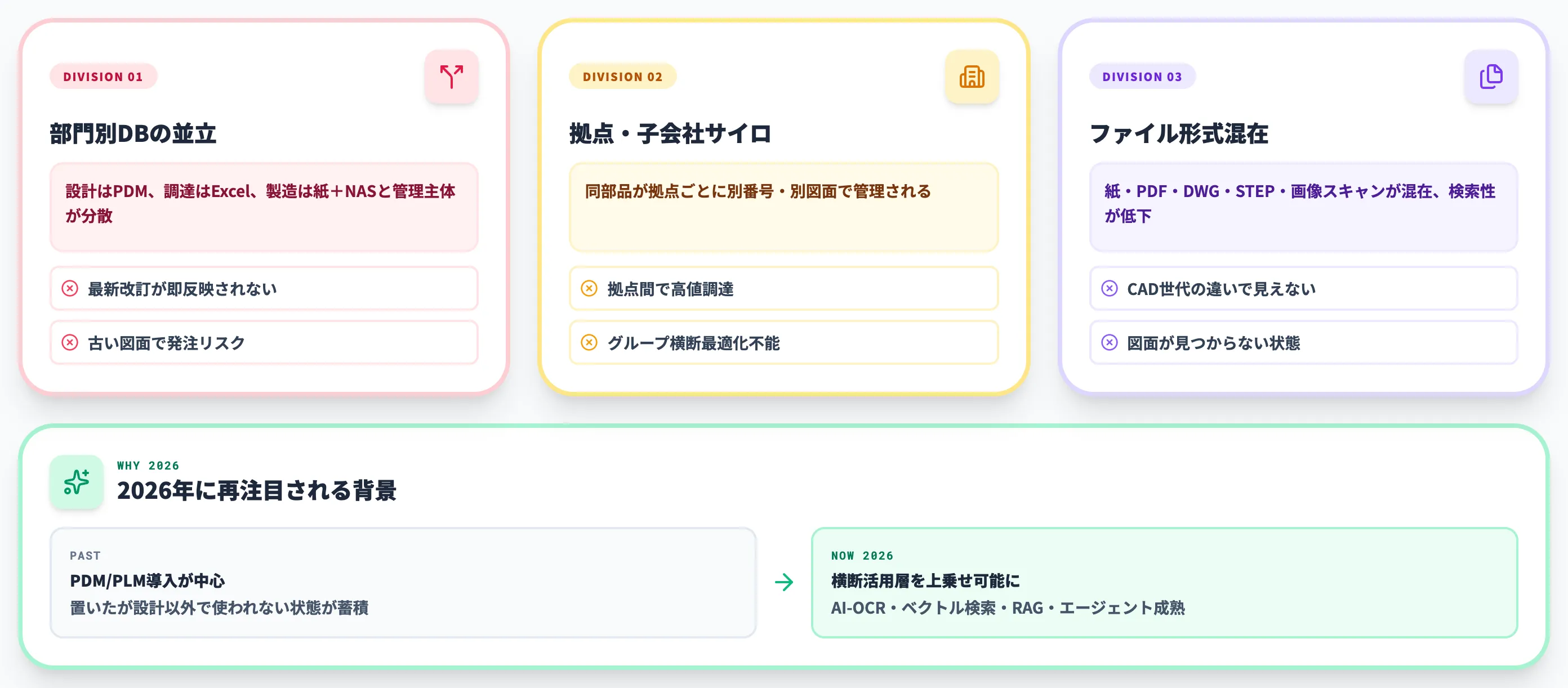

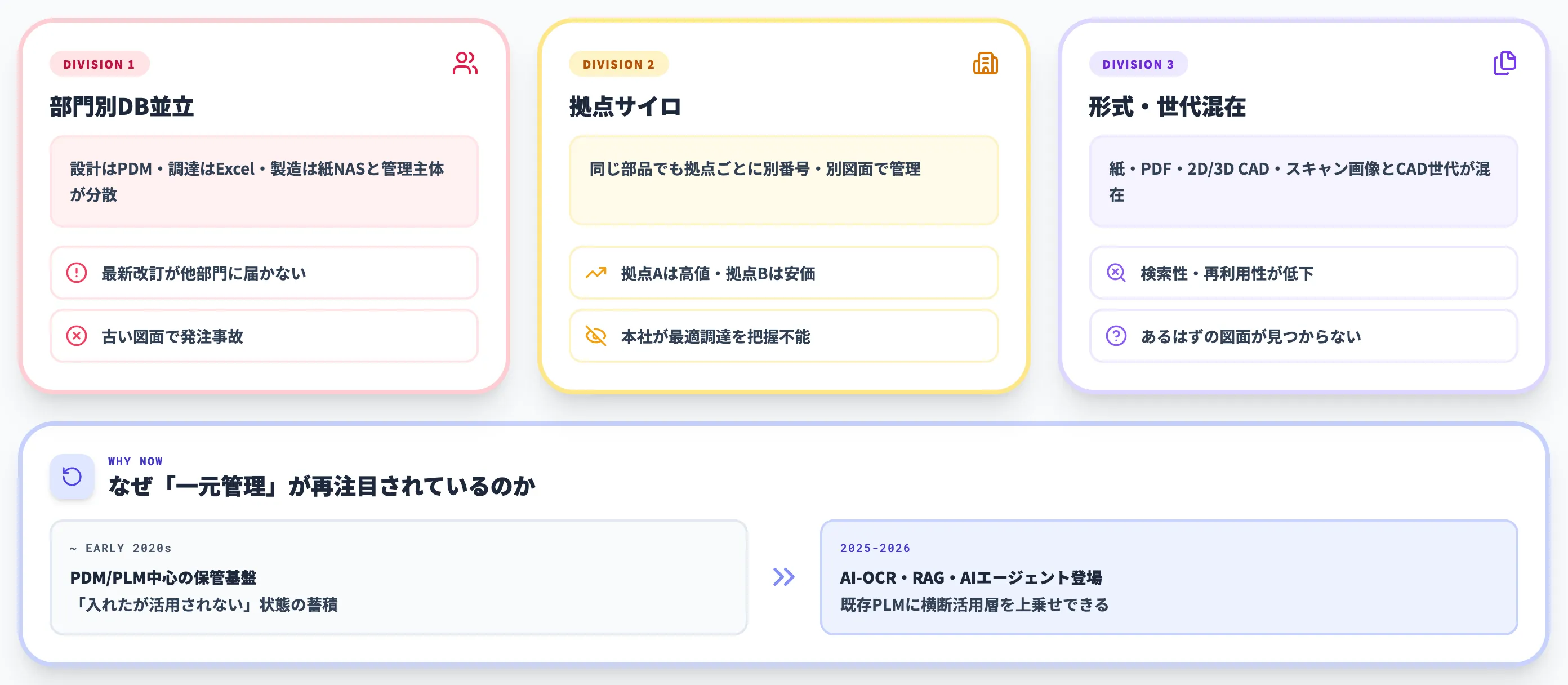

図面が分散する3つの構造と一元管理が論点化する背景

AIによる図面一元管理が論点になりやすい背景には、製造業の図面資産が抱える3つの構造的分断と、AI技術の選択肢が増えた事情が重なっています。

本節では、分断の実態と経営課題化の深刻度を整理します。

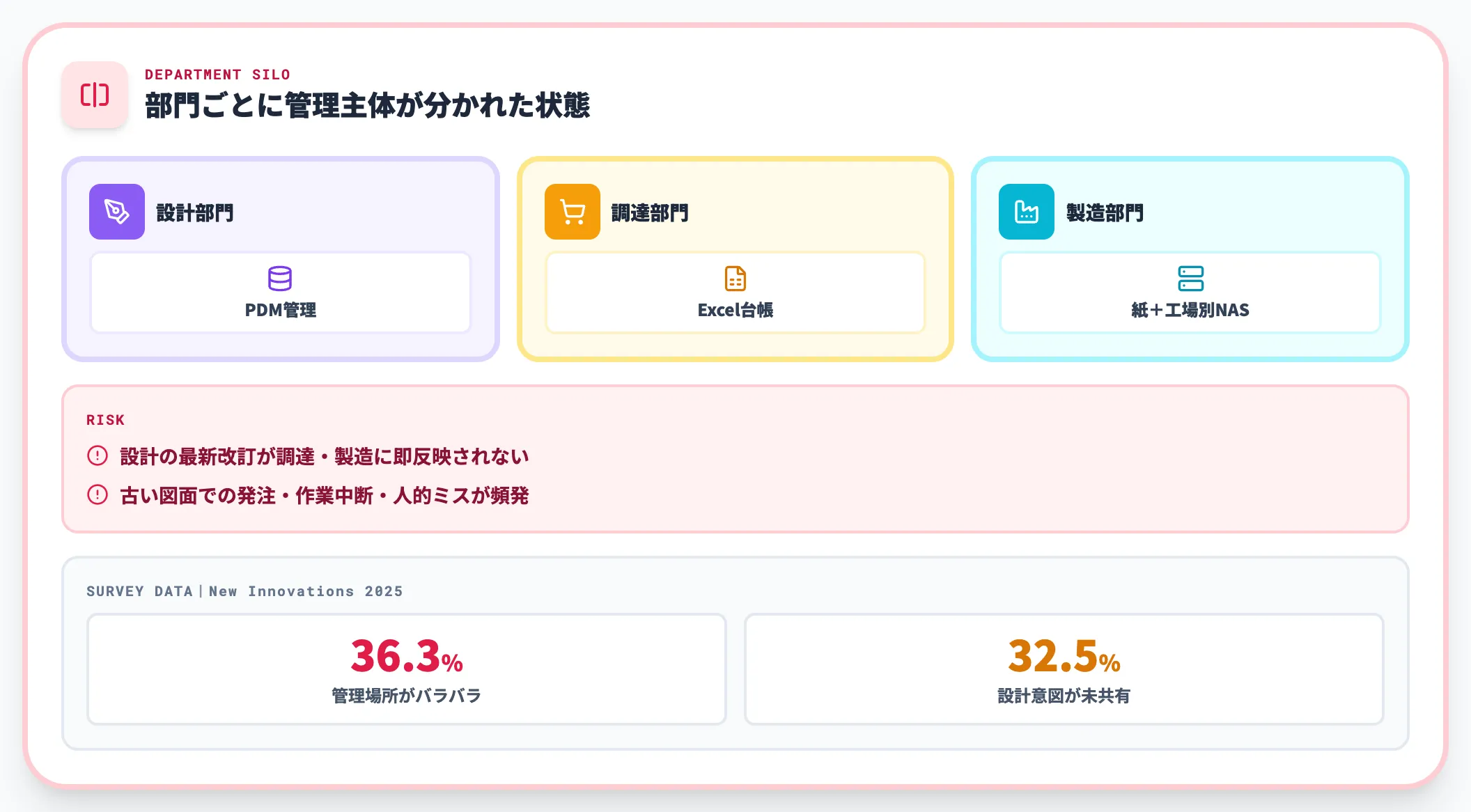

1｜部門別に図面DBが並立している

多くの中堅・大手製造業では、設計部門はPDM、調達部門はExcel台帳、製造現場は紙図面と工場ごとのNASという形で、図面の管理主体が部門ごとに分かれています。

設計部門の最新改訂が調達・製造に即座に反映されず、変更後の図面確認のために作業を中断して確認に走る、古い図面で発注してしまう、といった時間ロスや人的ミスが発生します。

株式会社New Innovationsが2025年6月30日に公開した製造業×AI調査（調査日2025年6月19日、有効回答200件）では、過去図面の再利用不能理由として「管理場所がバラバラ」が36.3%、「設計意図が共有されていない」が32.5%に達しています。

部門別分散は「使いこなせないデータ資産」を生む主要因になっています。

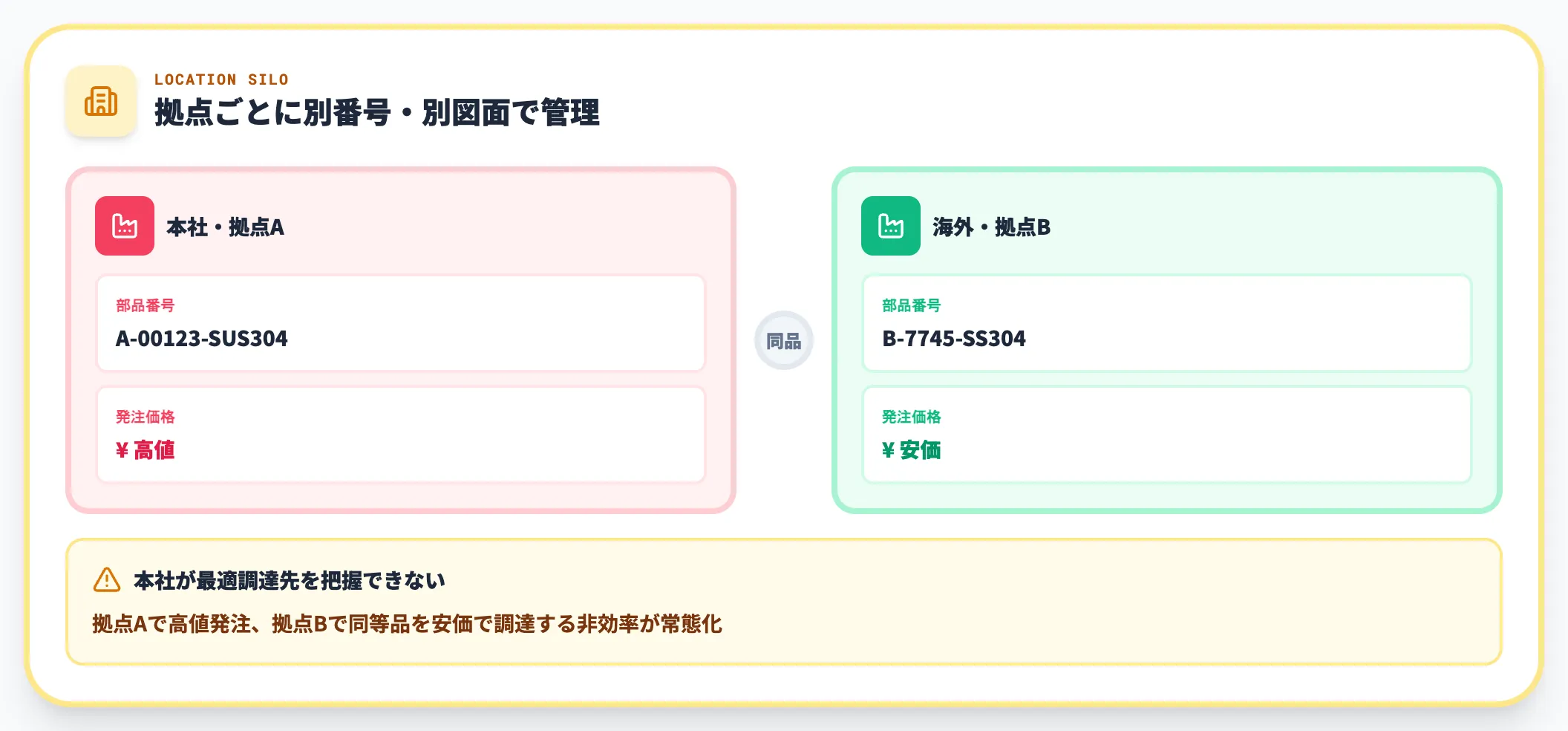

2｜拠点・子会社・国・工場ごとのサイロ

グループ会社や海外拠点が増えた企業では、同じ部品でも拠点ごとに別番号・別図面で管理されているケースが珍しくありません。本社が最適な調達先を把握できず、拠点Aでは高値発注、拠点Bでは同等部品を安価で調達という調達の非効率が常態化します。拠点間の図面データ横断は、一元管理AIの典型的な投資対効果の源泉です。

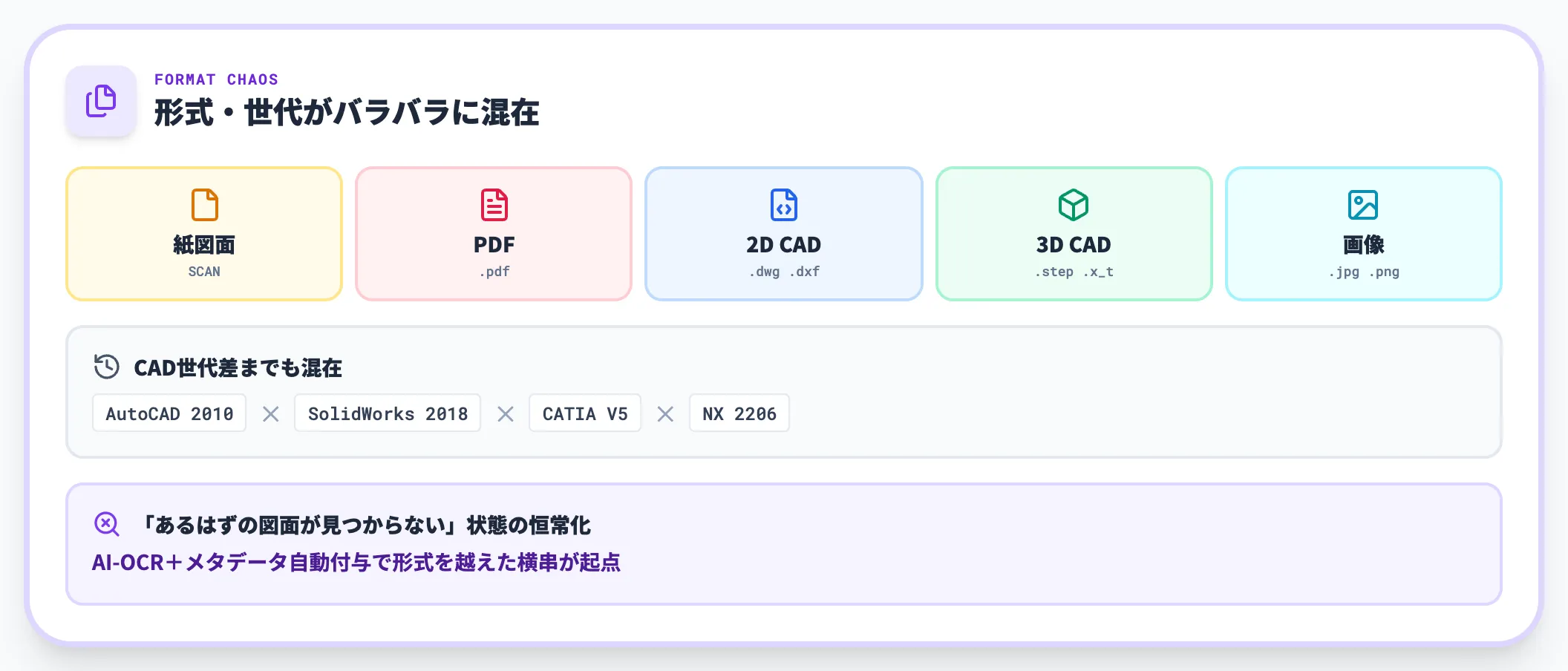

3｜ファイル形式・世代の混在

紙図面・PDF・2D CAD（DWG/DXF）・3D CAD（STEP/Parasolid）・画像スキャン、さらにCAD世代の違いまで含めると、1つの企業で多様な図面形式が混在していることが一般的です。

ファイル形式の違いは検索性・再利用性を大きく下げ、「あるはずの図面が見つからない」状態を恒常化させます。AI-OCRとメタデータ自動付与で形式を越えて横串を通せる状態にすることが、一元管理AIの起点になります。

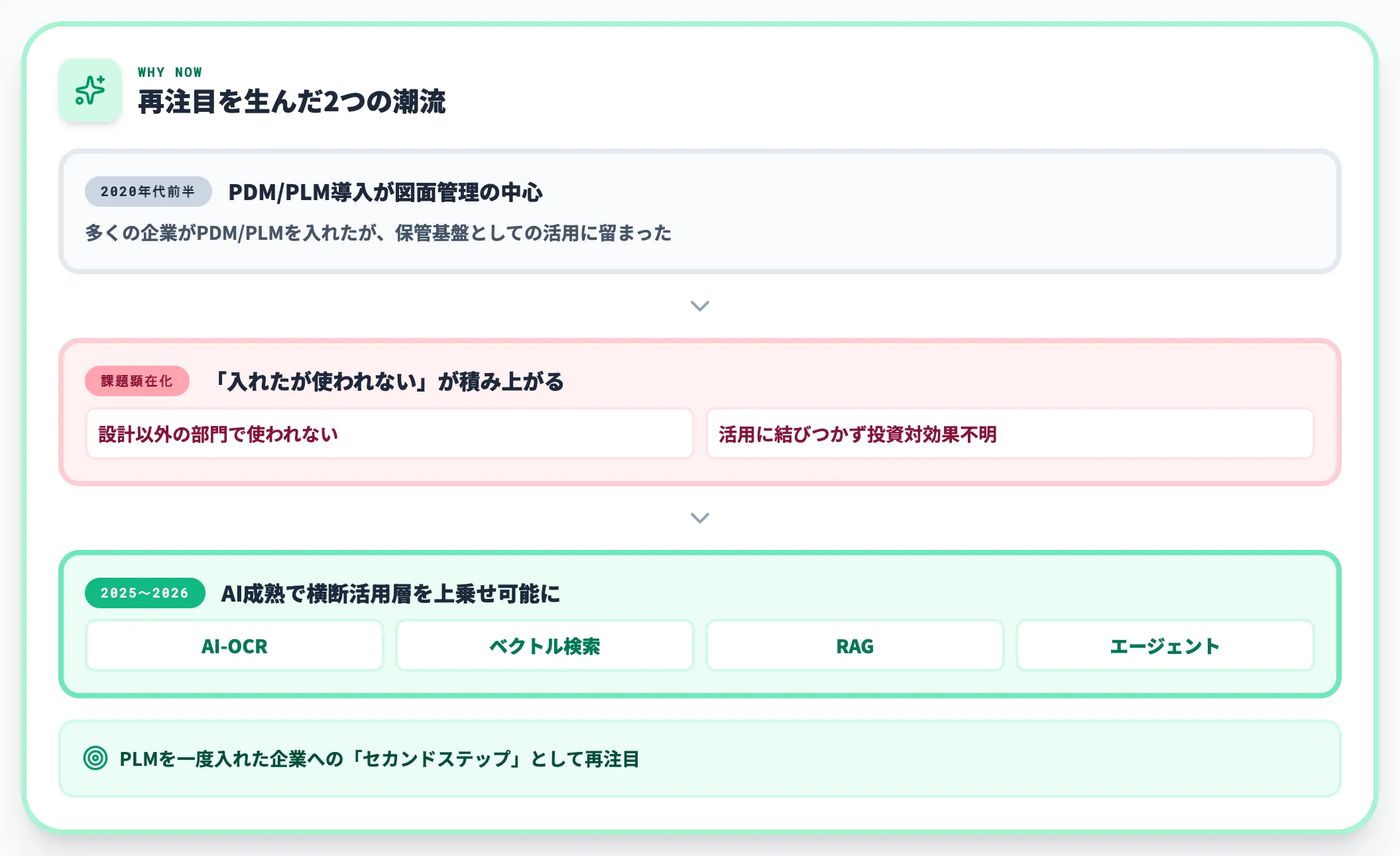

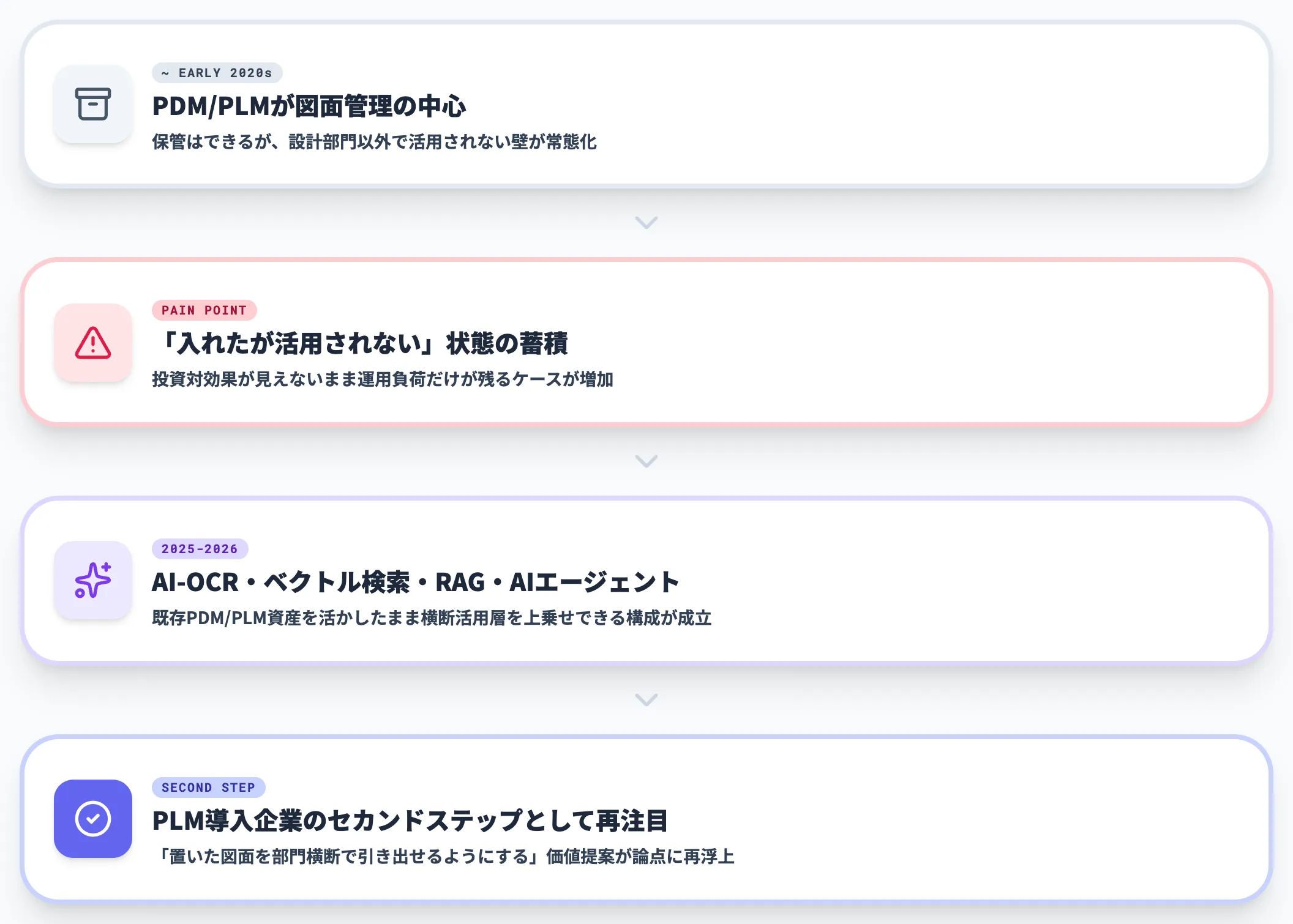

なぜ一元管理が再び論点になっているのか

2020年代前半までは、多くの企業でPDM/PLM導入が図面管理の中心でした。しかし「入れたが設計部門以外で使われていない」「保管はできても活用に結びついていない」という状態が続き、投資対効果が見えないまま運用負荷だけが残る事例も蓄積しています。

2025〜2026年にかけて、AI-OCR・ベクトル検索・RAG（検索拡張生成）・AIエージェントの選択肢が増え、既存のPLM/PDM資産を活かしたまま横断活用層を上乗せする構成が組みやすくなりました。

「置いた図面を部門横断で引き出せるようにする」という一元管理AIの価値提案は、PLMを一度入れた企業に対するセカンドステップの解として再び論点に上がっています。

---

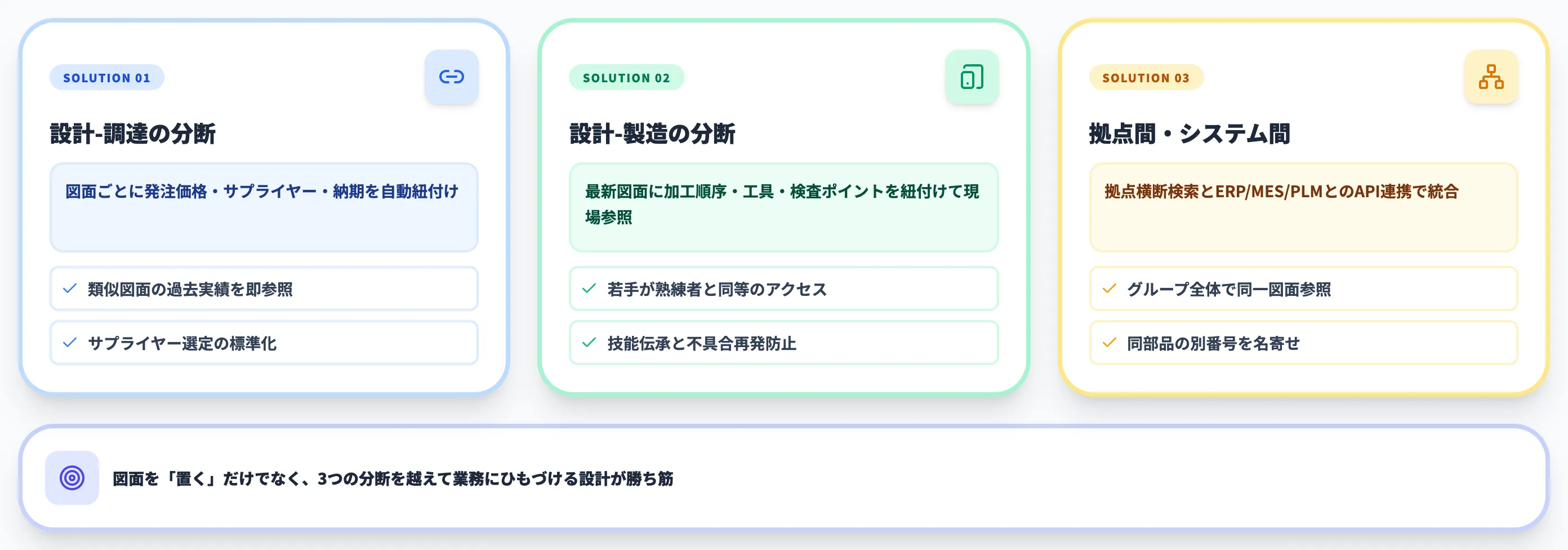

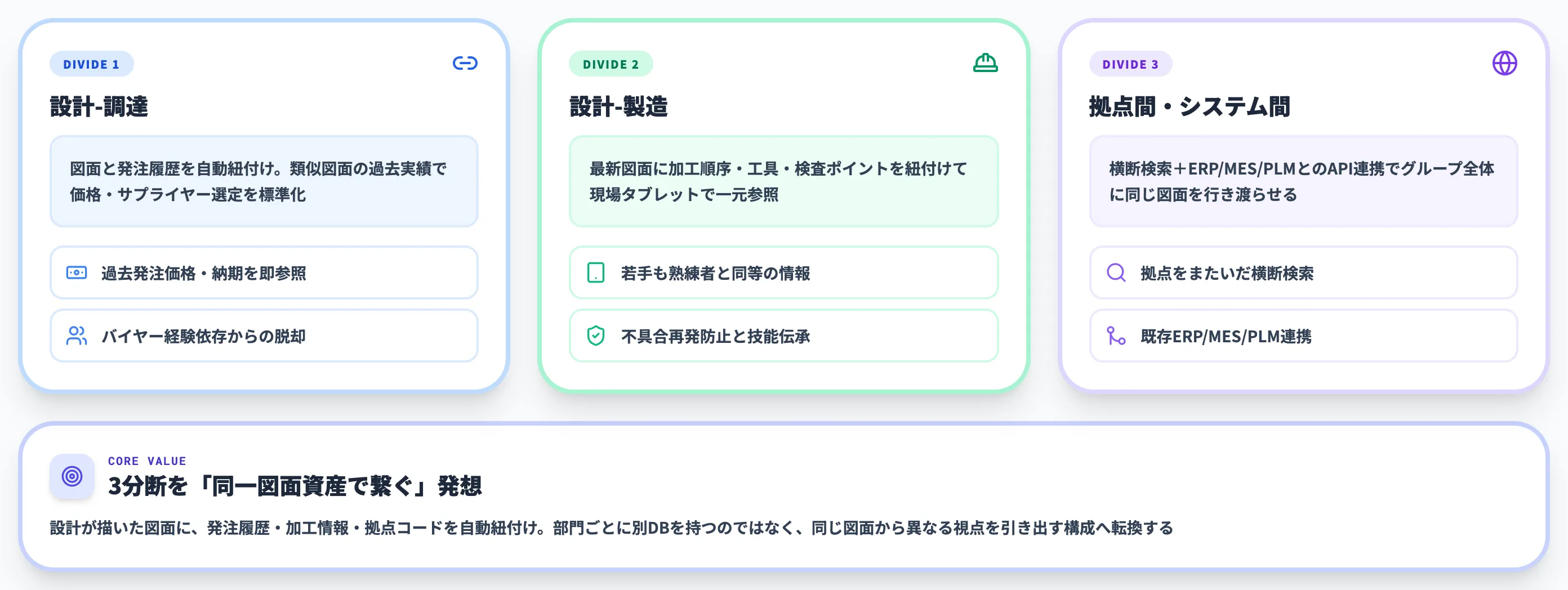

AIによる図面一元管理が解く3つの分断

前節で挙げた3つの構造的分断に対し、AIによる図面一元管理がどう解くかを具体的に整理します。

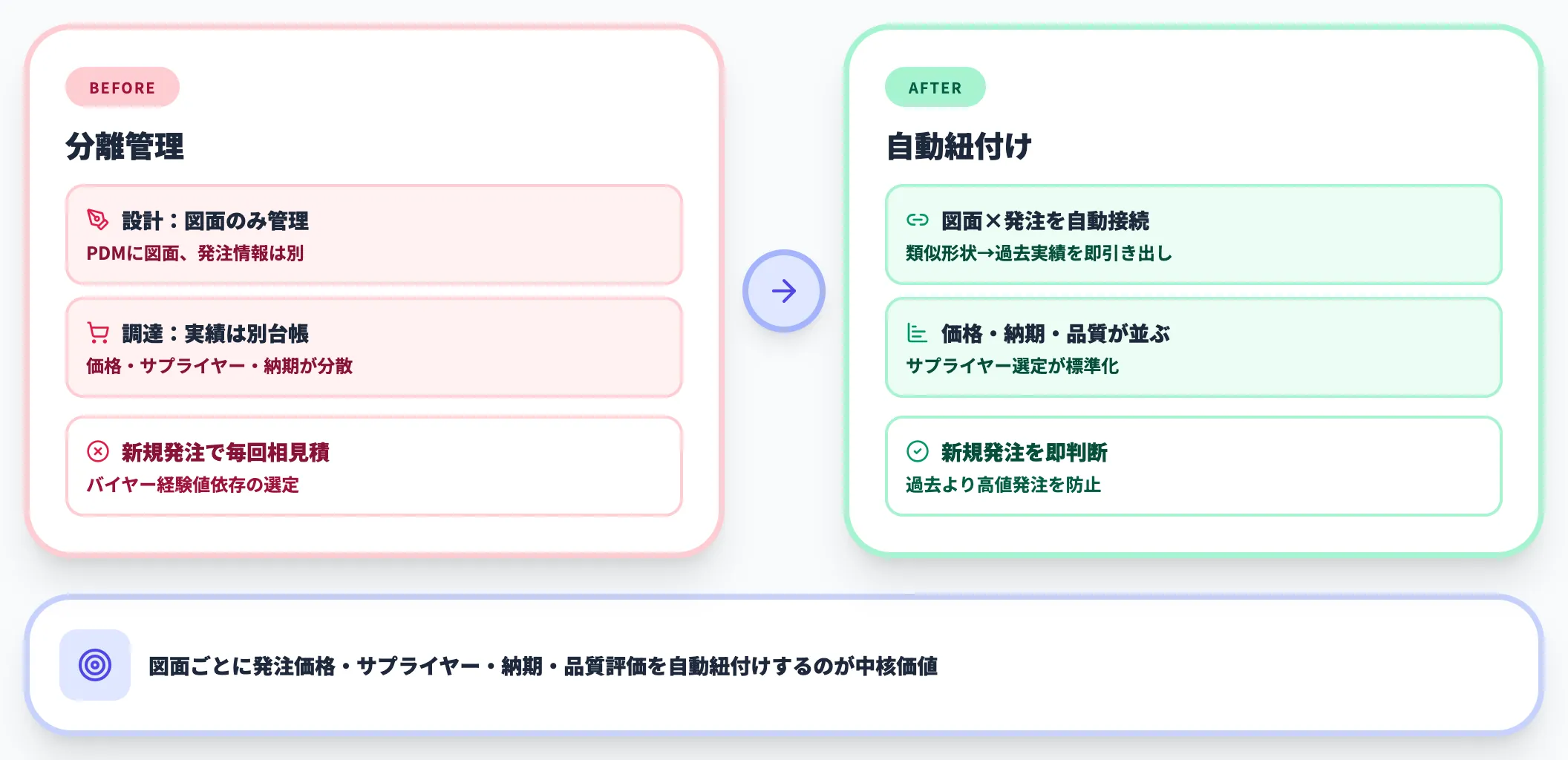

設計-調達の分断｜図面と発注履歴の自動紐付け

設計部門が描いた図面と、調達部門が発注した価格・納期・サプライヤー情報が別管理になっている企業では、「過去に似た部品をいくら・どこに発注したか」を瞬時に引き出せません。結果として、新規発注時に毎回相見積を取り直す、過去より高値で発注してしまう、サプライヤー選定がバイヤーの経験値に依存するという課題が生じます。

AIによる図面一元管理の中核価値の1つは、図面ごとに過去の発注情報（価格・サプライヤー・納期・品質評価）を自動紐付けする点です。新規発注の際、類似図面の過去実績を即座に参照でき、価格・サプライヤー選定の標準化が進みます。

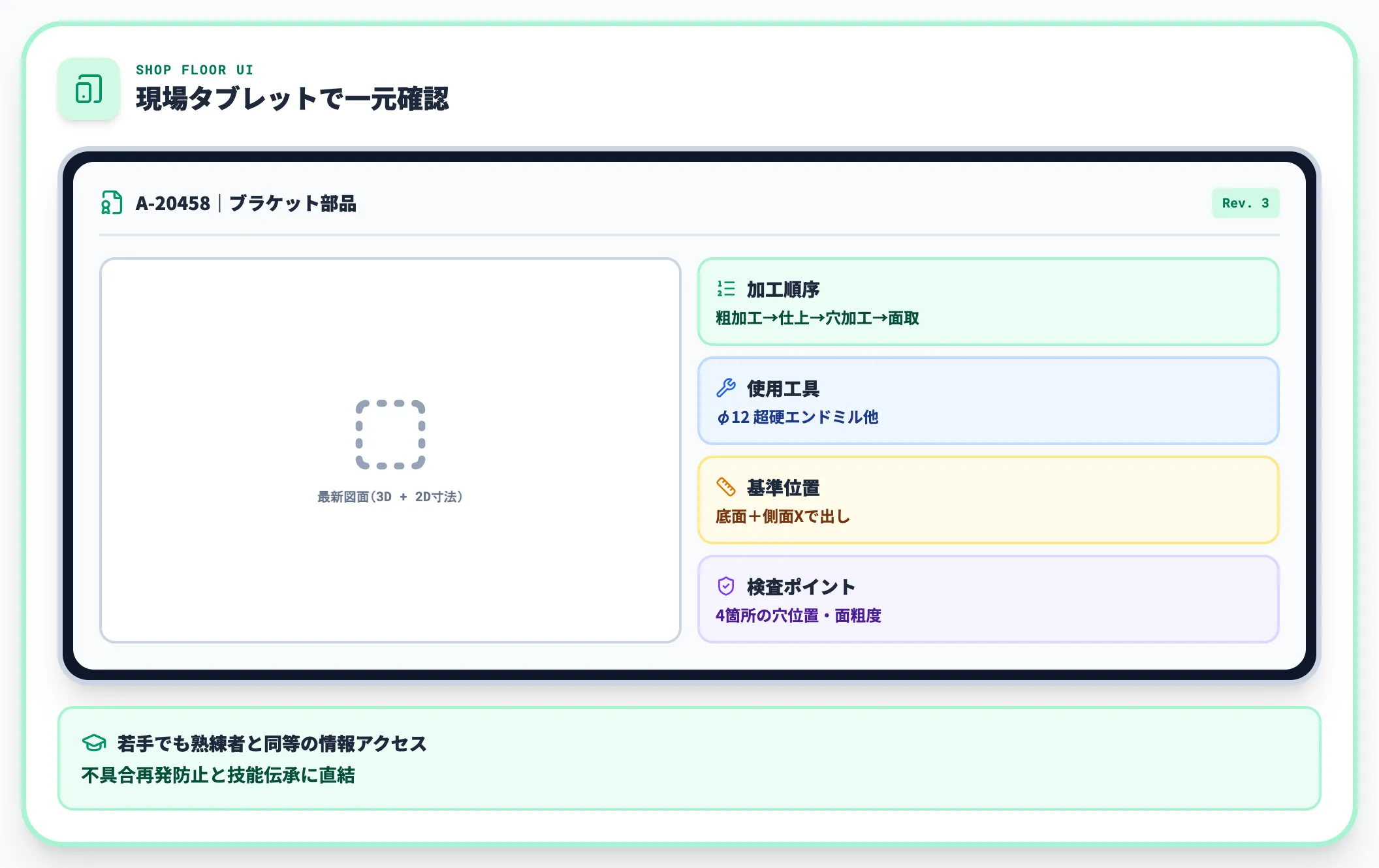

設計-製造の分断｜現場で図面＋加工情報を一元確認

設計部門が図面を確定しても、製造現場で参照される図面が旧版だったり、加工順序や工具選定といった現場知見が図面と別管理だったりする企業は少なくありません。現場の熟練者の頭の中にしか存在しない加工ノウハウは、退職とともに失われます。

AIによる図面一元管理は、最新図面に加工順序・使用工具・基準位置・検査ポイントなどの製造情報を紐付けて現場タブレットから一元参照できる構成を実現します。若手作業者でも熟練者と同等の情報アクセスが可能になり、不具合の再発防止と技能伝承に直結します。

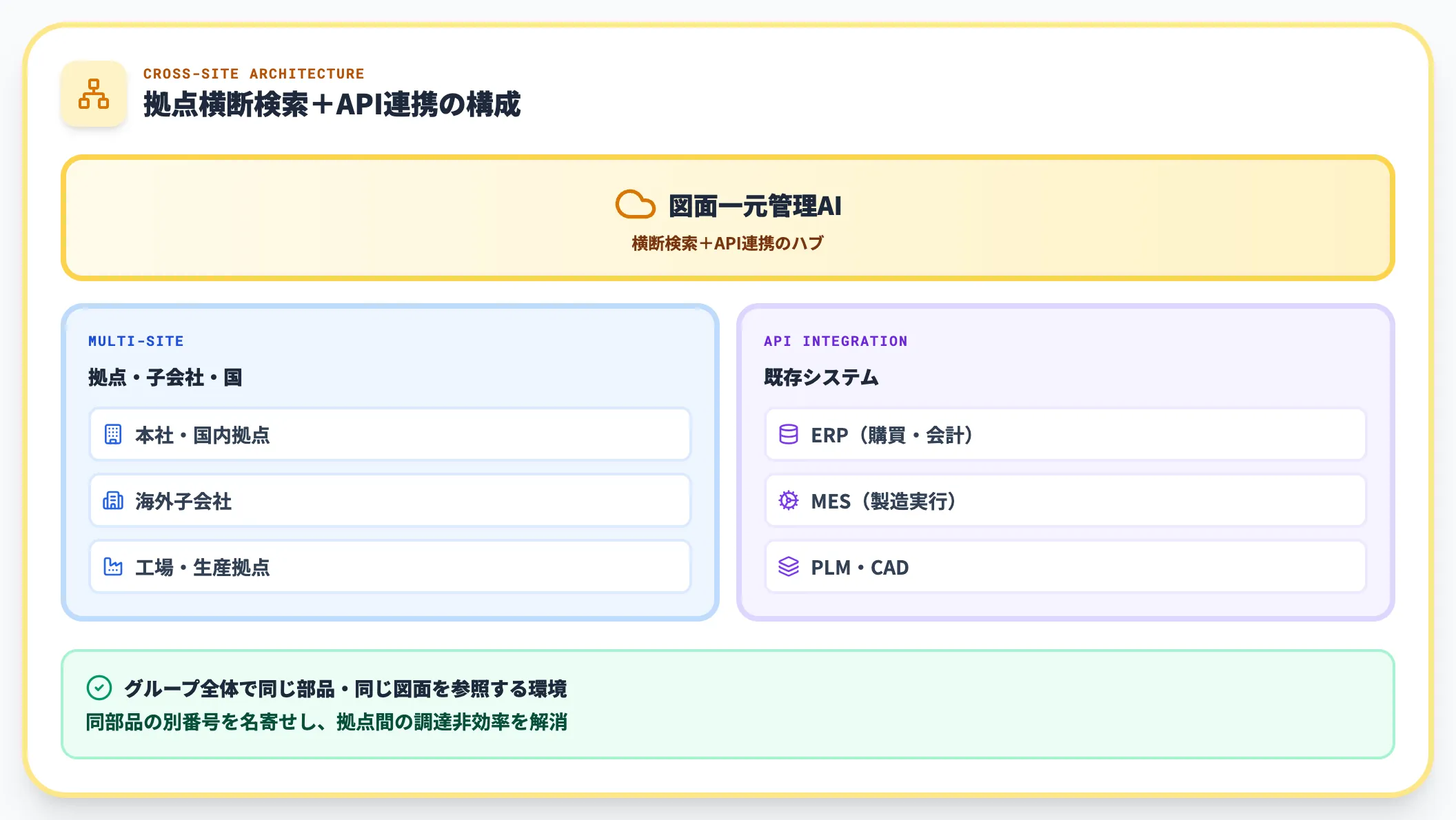

拠点間・システム間の分断｜横断検索とAPI連携

複数拠点・複数工場を持つ企業では、同じ部品でも拠点ごとに別番号・別図面で管理されているケースが多く、グループ全体での最適化が困難でした。AIによる図面一元管理は、拠点をまたいだ横断検索と、既存ERP/MES/PLMとのAPI連携で「グループ全体で同じ部品・同じ図面を参照する」環境を実現します。

---

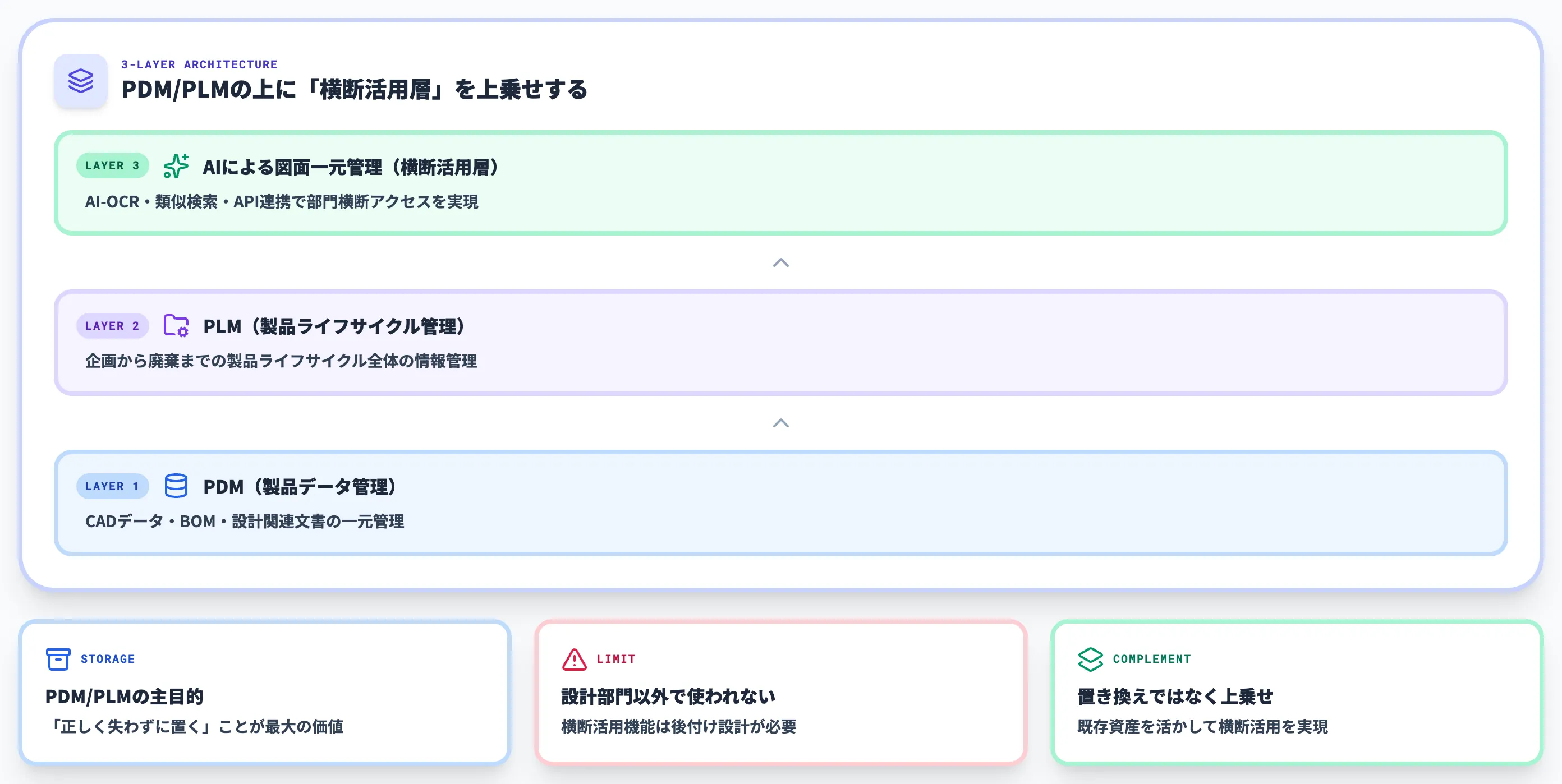

PDM/PLMとの関係と違い

AIによる図面一元管理を検討するとき、必ず出てくるのが「PDMやPLMで十分では？」という論点です。本節では、PDM/PLMとの違いと、共存のパターンを整理します。

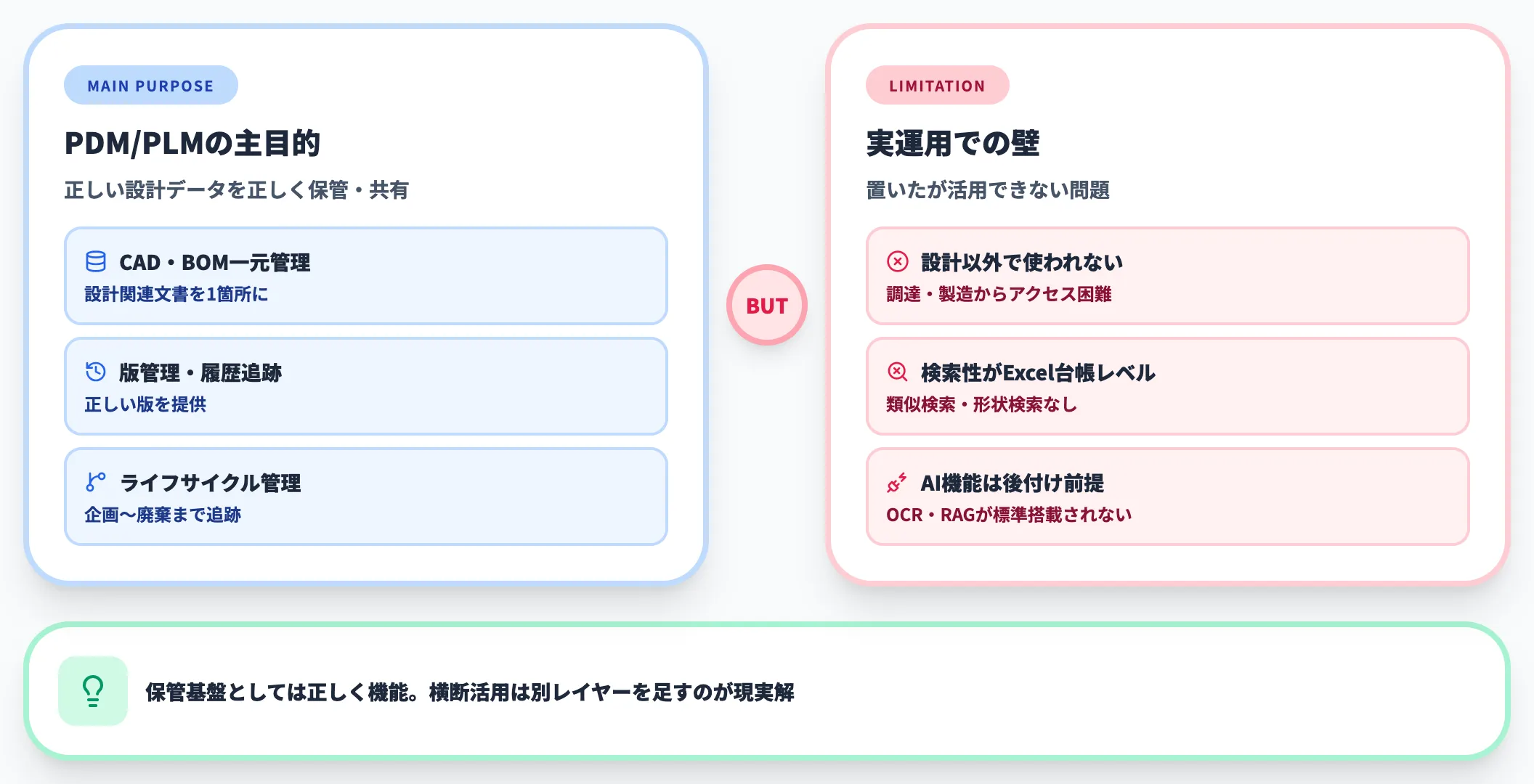

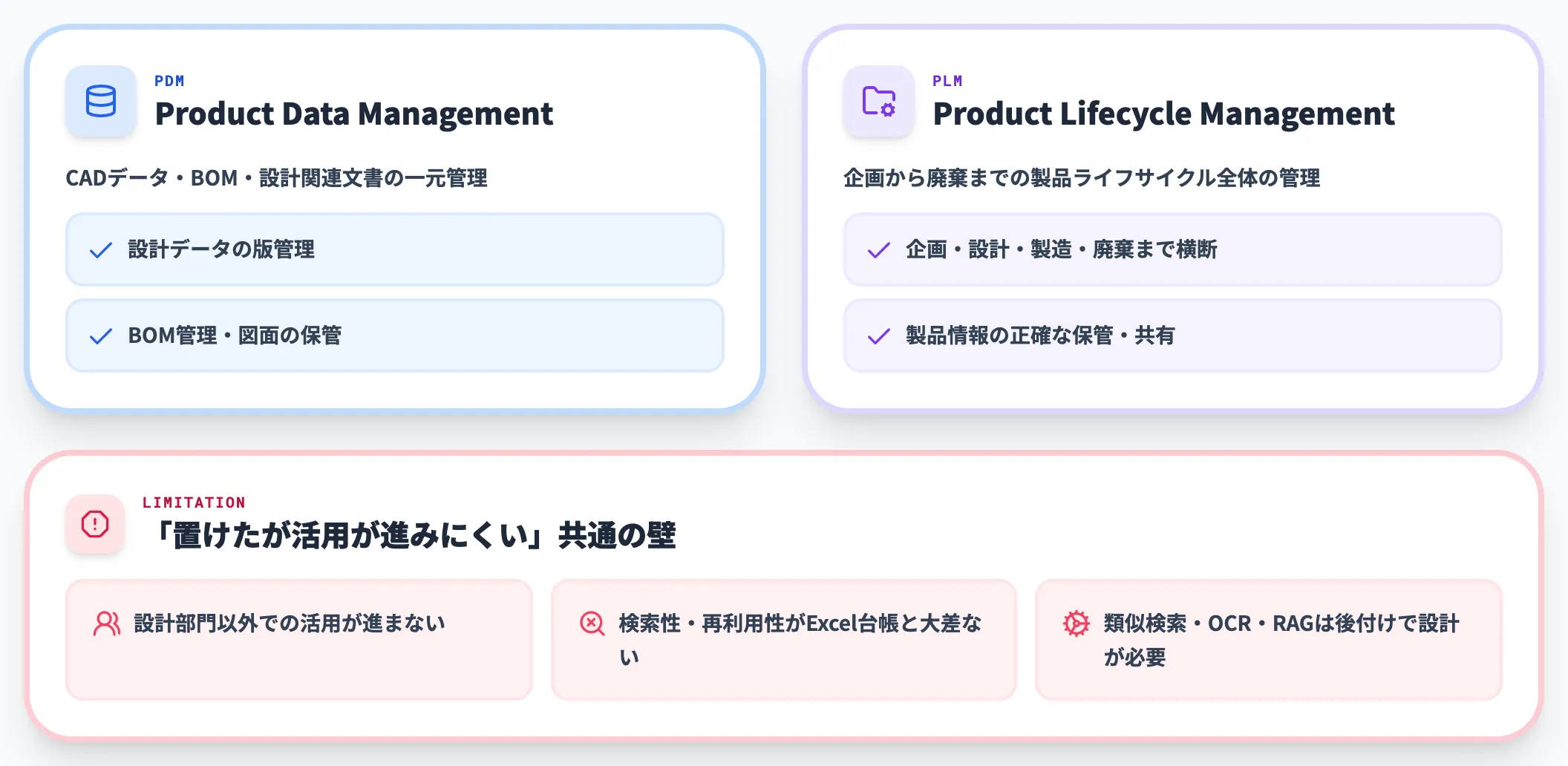

PDM/PLMの主目的と限界

PDM（Product Data Management）はCADデータ・BOM・設計関連文書の一元管理を、PLM（Product Lifecycle Management）は企画から廃棄までの製品ライフサイクル全体の情報管理を主目的としたシステムです。両者とも「正しい設計データを正しく保管・共有する」ことに最大の価値を置いています。

一方で、PDM/PLM導入企業でも「置くことはできたが、設計部門以外で活用が進みにくい」「検索性・再利用性がExcel台帳と大差ない」という壁にぶつかるケースがあります。保管基盤として正しく機能しても、横断活用のためのAI機能（類似検索・OCR・RAG）は後付けで設計する必要があり、横断活用フェーズへの到達が課題として残りやすい領域です。

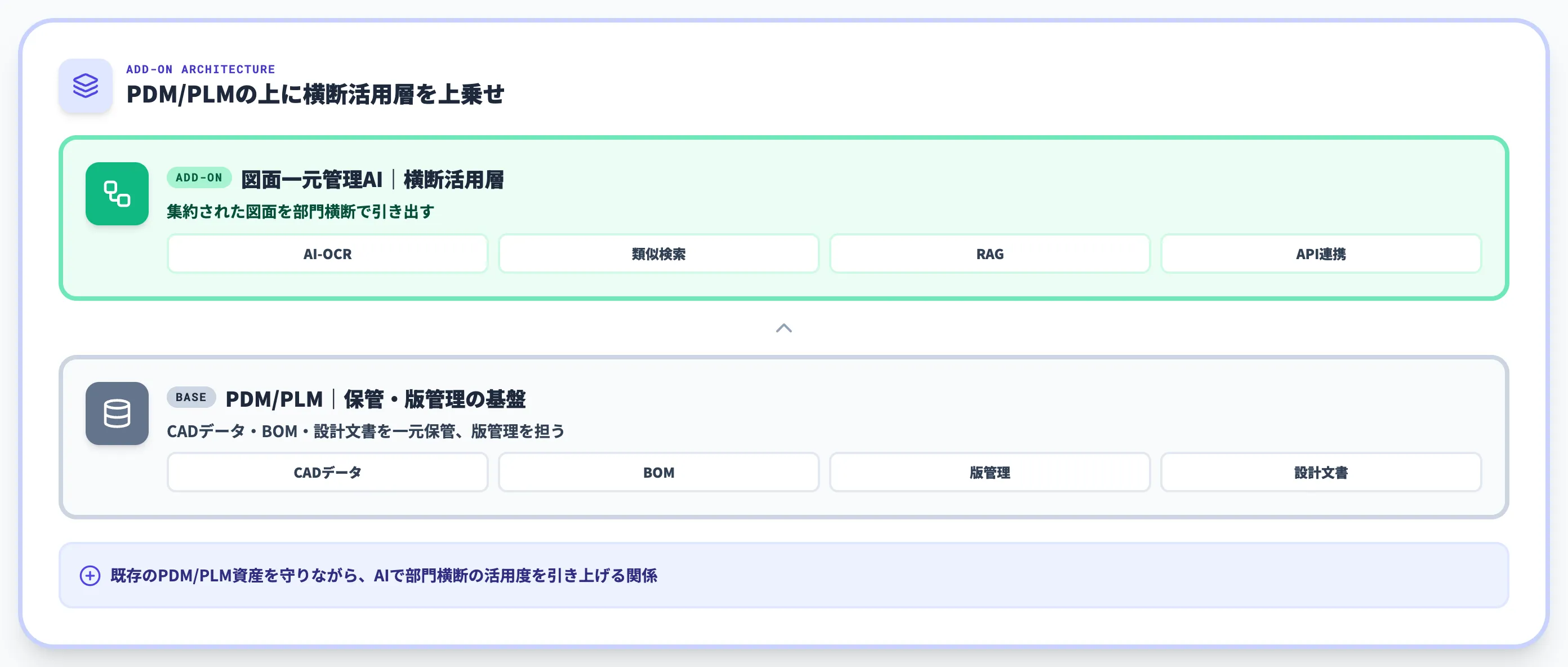

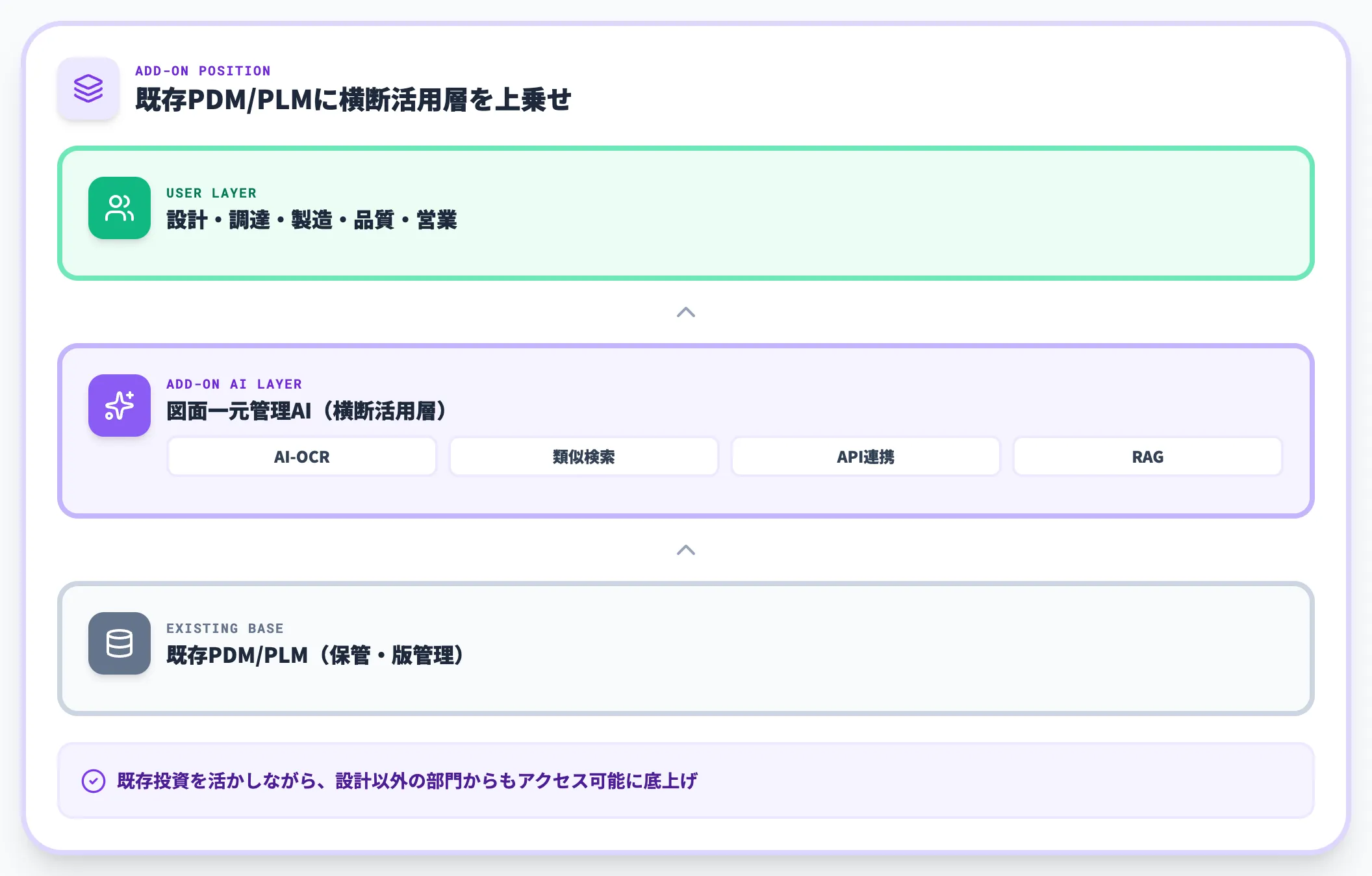

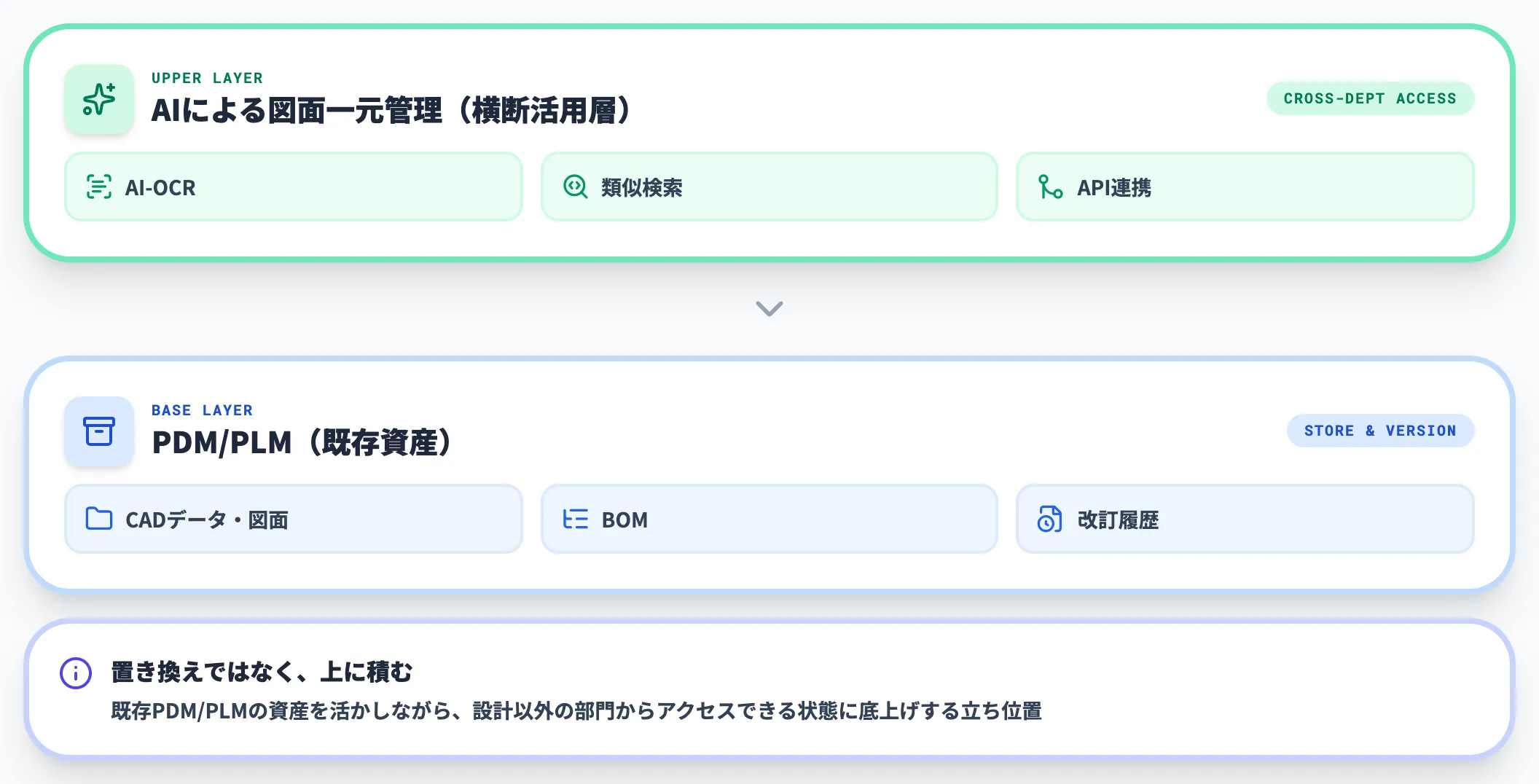

AIによる図面一元管理の位置づけ

AIによる図面一元管理は、PDM/PLMを置き換えるものではなく、その上に横断活用層を積み上げる立ち位置で設計されるのが現実的です。既存のPDM/PLMに溜まった資産を活かしながら、AI-OCR・類似検索・API連携で設計以外の部門からもアクセスできる状態に底上げします。

共存と段階拡張のパターン

以下の表で、PDM/PLMとAIによる図面一元管理の共存パターンを整理しました。自社の既存資産に応じて選択肢が変わります。

既存資産の状態	推奨アプローチ	補足
PDM/PLM未導入	AIによる図面一元管理単体で始める	将来のPLM導入と併存可能な設計を意識
PDM/PLM導入済・活用停滞	既存基盤の上にAI活用層を上乗せ	API連携で既存投資を無駄にしない
PDM/PLM運用中・拡張検討	AIによる図面一元管理を検討前段に位置付け	横断活用のROIを見てPLM拡張を判断
多拠点・子会社で管理バラバラ	一元管理AIで横串通し＋中長期でPLM統合	現場の痛みから着手して効果を見せる

多くの実案件では「PDM/PLMを一度入れたが設計以外で活用されていない」状態から、AIによる図面一元管理で横断活用層を追加するパターンが現実的です。既存投資を守りながら、現場の痛みに近い調達・製造部門から段階的に効果を出す設計が失敗しにくいルートになります。

---

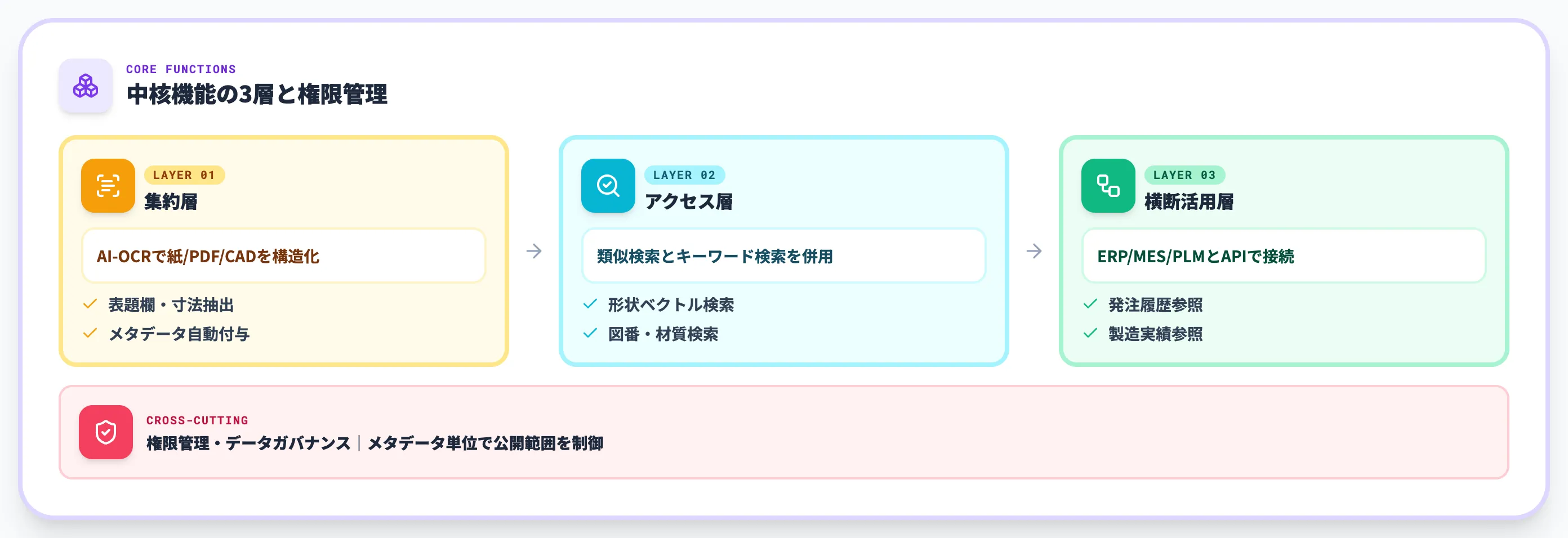

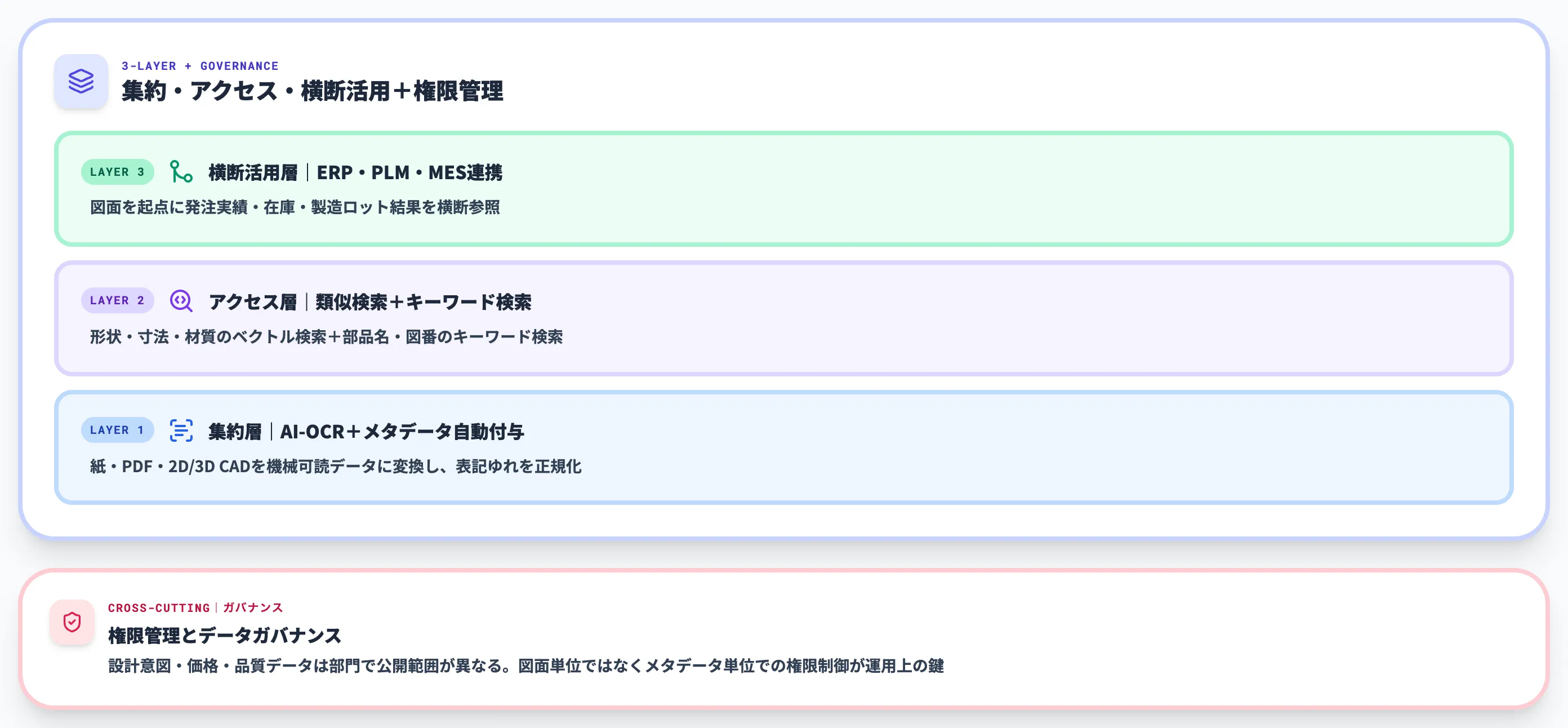

AIによる図面一元管理の中核機能

AIによる図面一元管理を構成する中核機能を、集約・アクセス・横断活用の3層で整理します。本節ではそれぞれの要素技術と実装の要点を順に解説します。

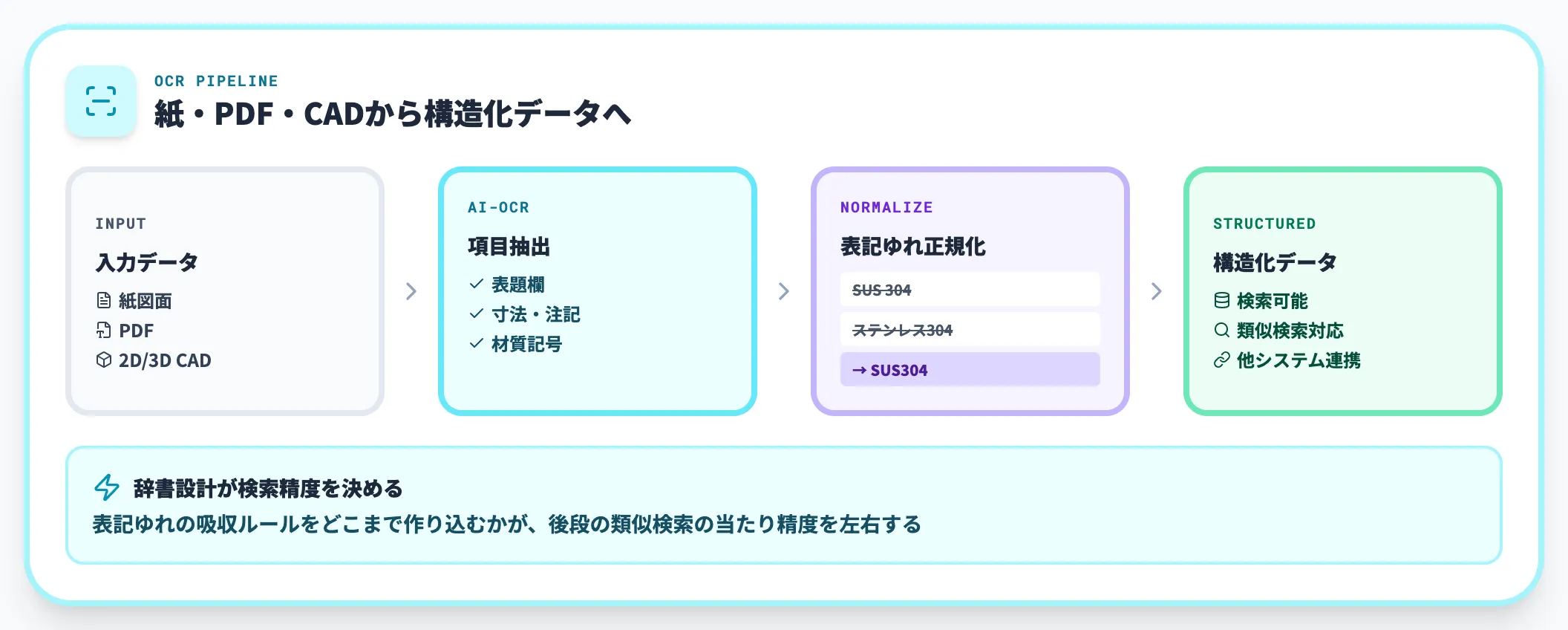

集約層｜AI-OCRとメタデータ自動付与

集約層の起点は、紙・PDF・2D/3D CADを機械可読データに変換するAI-OCRと、抽出項目をメタデータとして自動付与する処理です。

図面OCRは表題欄・注記・寸法・材質記号を高精度で抽出できる段階に到達しており、「SUS304」「SUS 304」「ステンレス304」のような表記ゆれを正規化する辞書設計が検索精度を決めます。

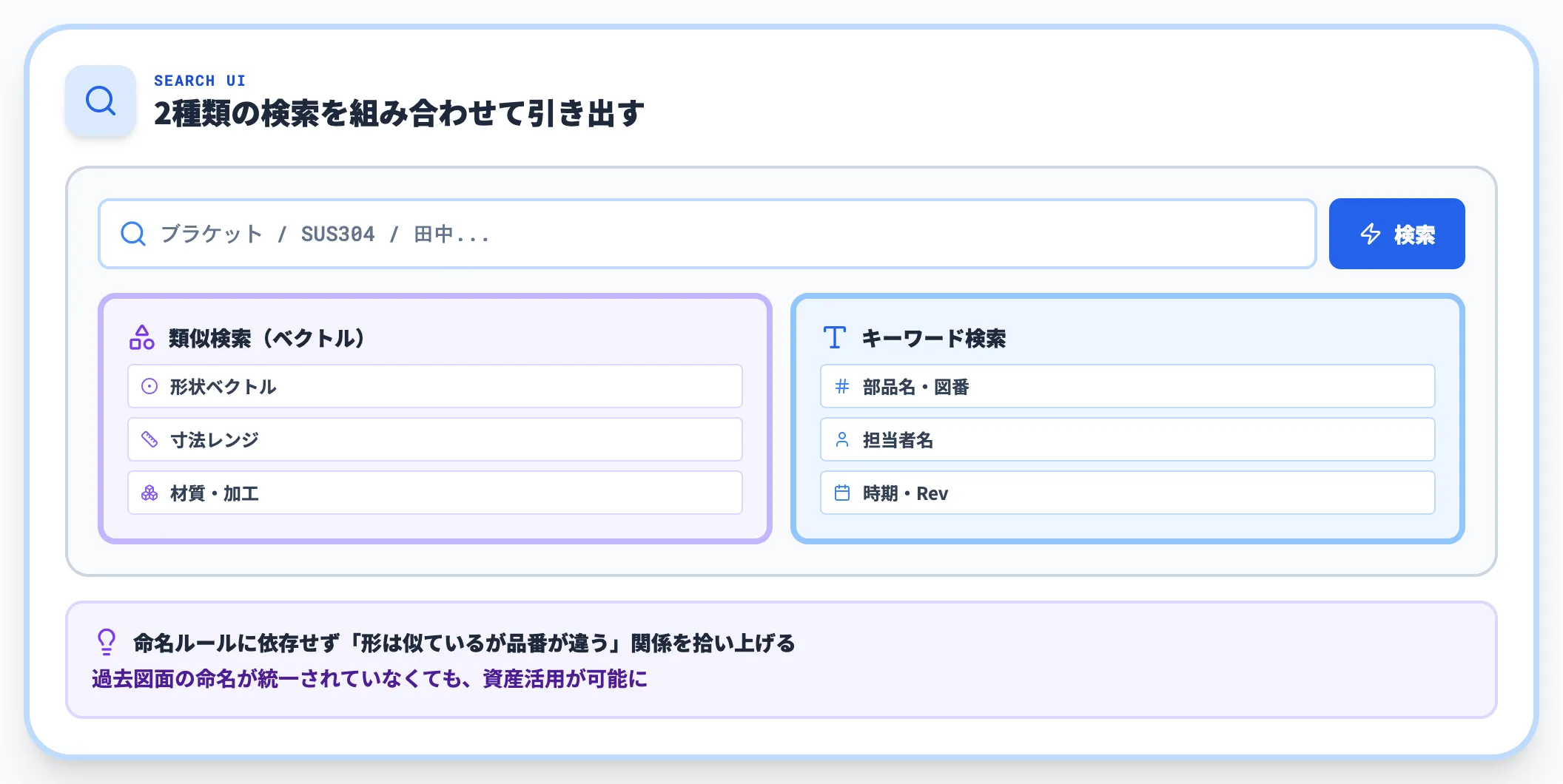

アクセス層｜類似検索とキーワード検索

アクセス層では、形状・寸法・材質でのベクトル検索と、部品名・図番・担当者名でのキーワード検索を組み合わせて図面を引き出します。

類似図面検索AIは命名ルールが統一されていない過去図面でも「形は似ているが品番が違う」関係をAIが拾い上げるため、命名に依存せず資産を活用できる点が革新的です。

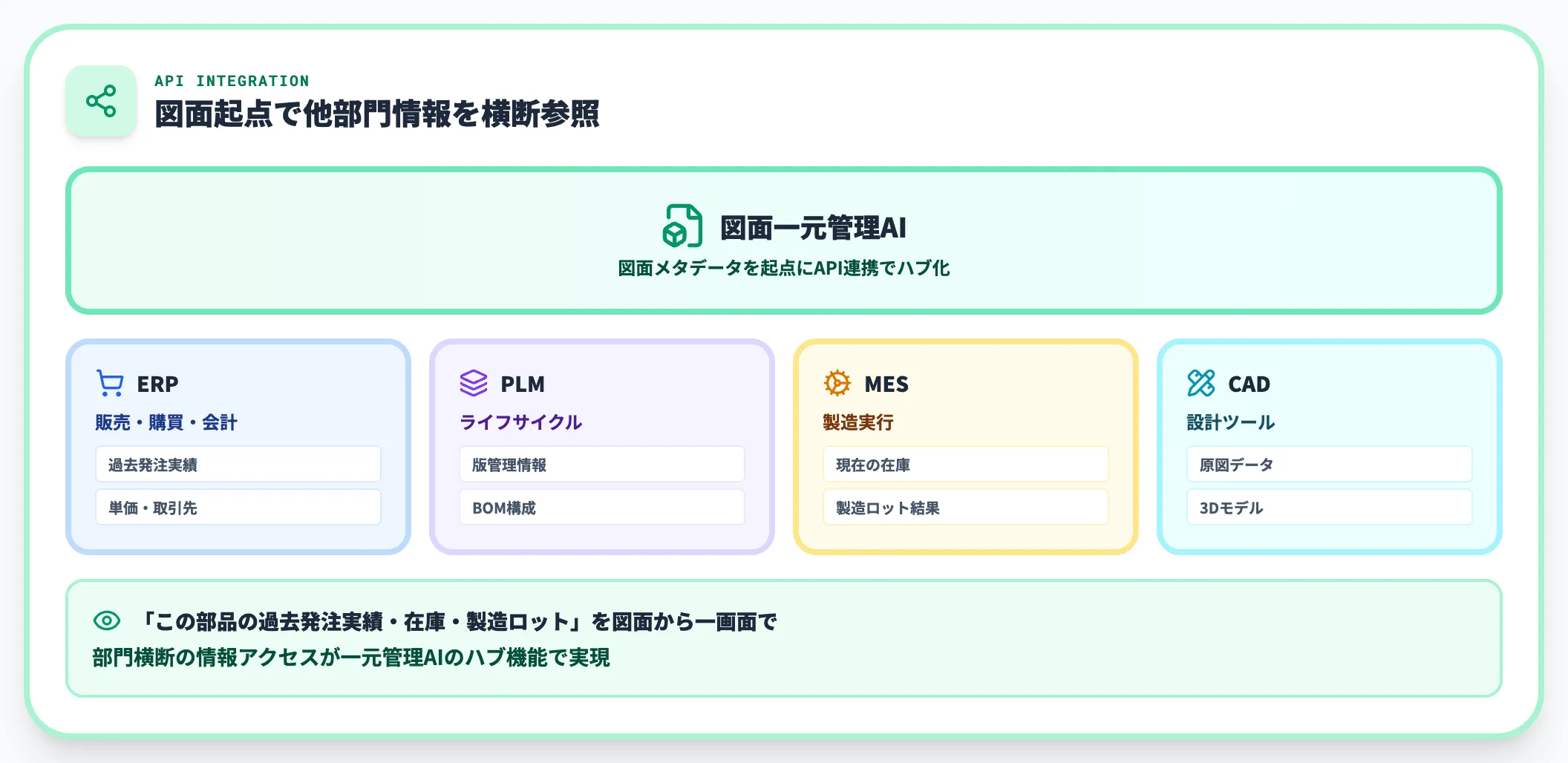

横断活用層｜ERP・PLM・MES連携

横断活用層は、図面を他部門のシステムと接続するAPI連携の層です。ERP（販売・購買・会計）、MES（製造実行）、PLM、CADシステムとの連携により、図面を起点に「この部品の過去発注実績」「現在の在庫」「直近の製造ロット結果」を横断参照できる構成を実現します。

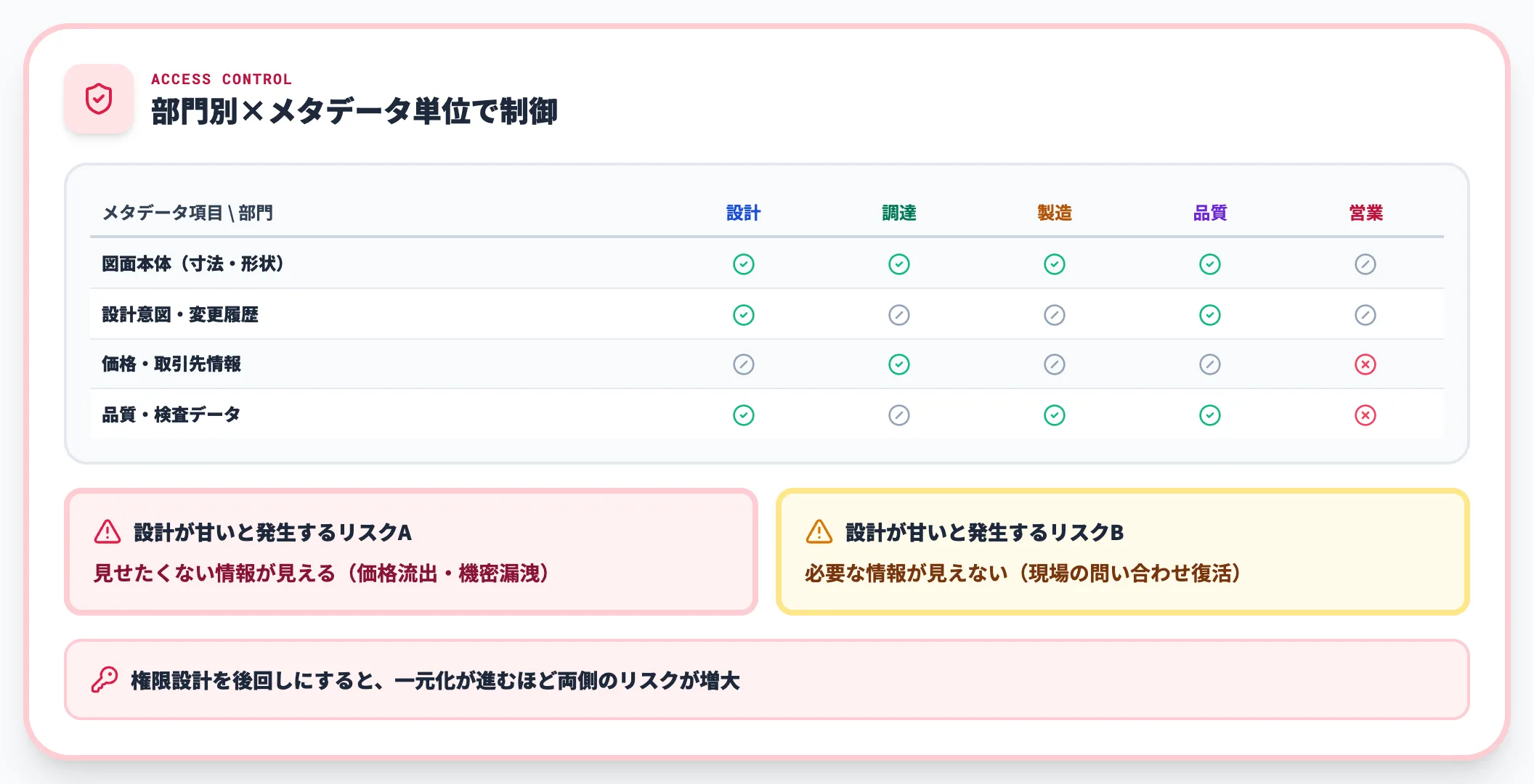

権限管理とデータガバナンス

横断活用が進むと同時に、部門間で参照可能な情報の範囲を適切に設計する権限管理が重要になります。

設計意図・価格情報・品質データは部門により公開範囲が異なるため、図面単位ではなくメタデータ単位での権限制御を組み込むことが運用上の鍵です。

権限設計を後回しにすると、一元化が進むほど「見せたくない情報が見える」「必要な情報が見えない」の両側のリスクが増大します。

---

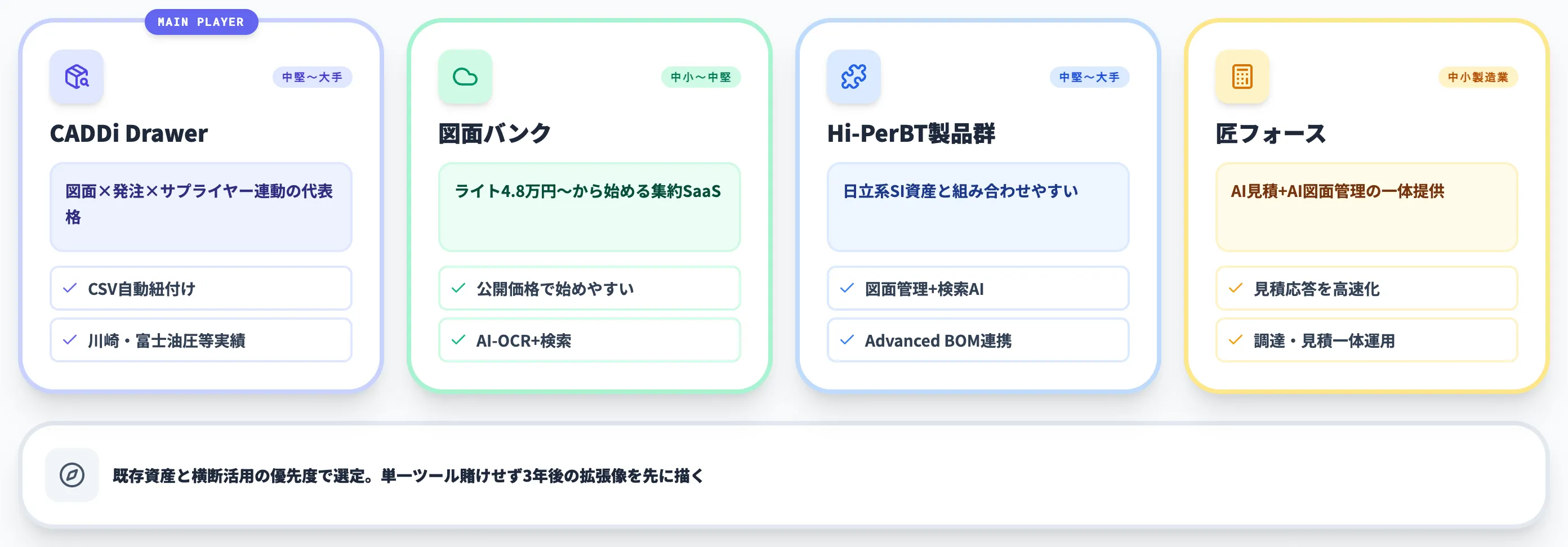

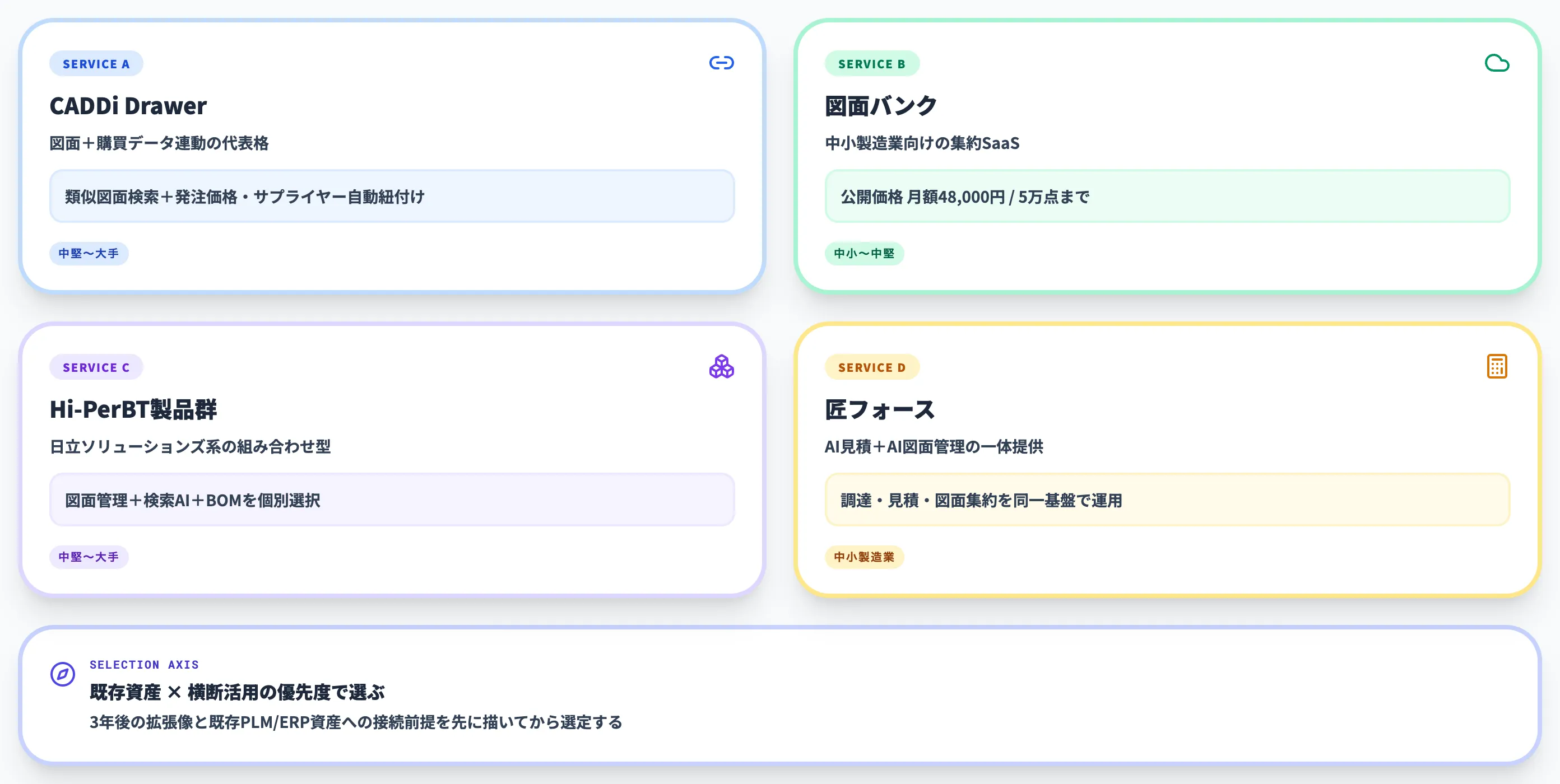

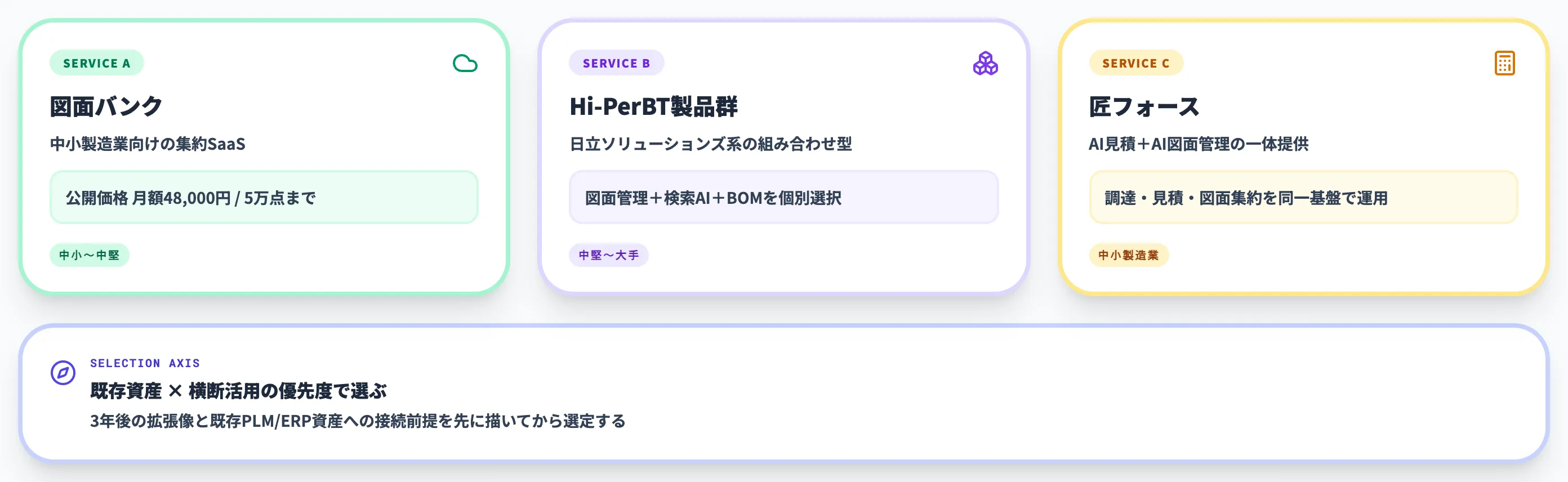

【2026年最新】AIによる図面一元管理の主要サービス

2026年4月時点で、図面一元管理の領域には複数の有力サービスが存在します。本節では代表的な4つのカテゴリに分けて整理し、選定基準を示します。

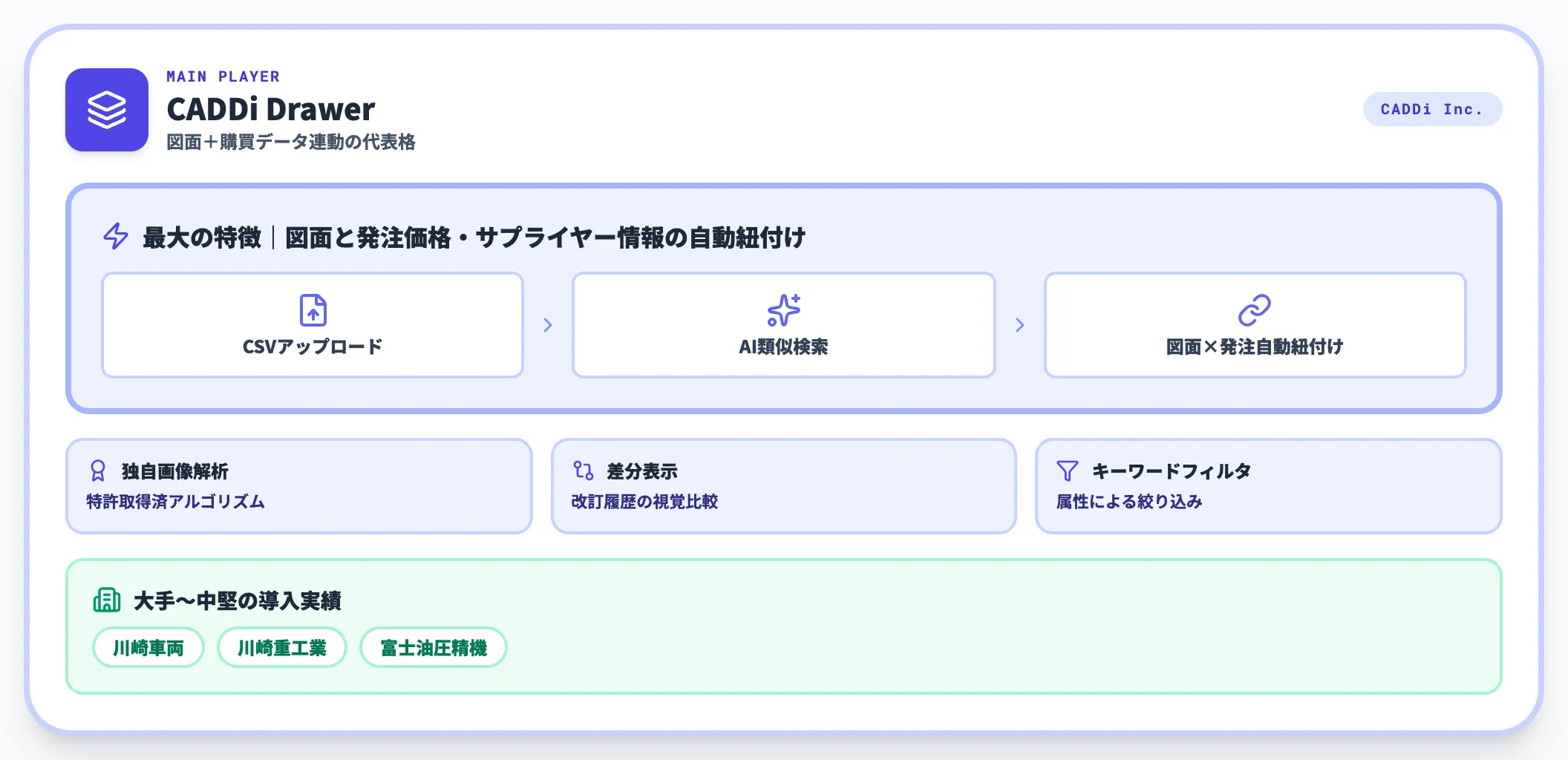

CADDi Drawer｜図面＋購買データ連動の代表格

CADDi Drawerは、類似図面検索を中核に据えつつ、CSVアップロードで図面と発注価格・サプライヤー情報を自動で紐付けられる点が最大の特徴です。
設計部門が作成した図面を、調達部門が過去の発注実績とともに参照できる状態を実現しており、部門横断活用の典型的な実装パターンを提供しています。

独自の画像解析アルゴリズムによる類似検索・差分表示・自動発注実績紐付けなど周辺機能も手厚く、ISO27001／ISMS認証も取得済み。川崎車両・川崎重工業・富士油圧精機など大手〜中堅での導入実績が豊富です。

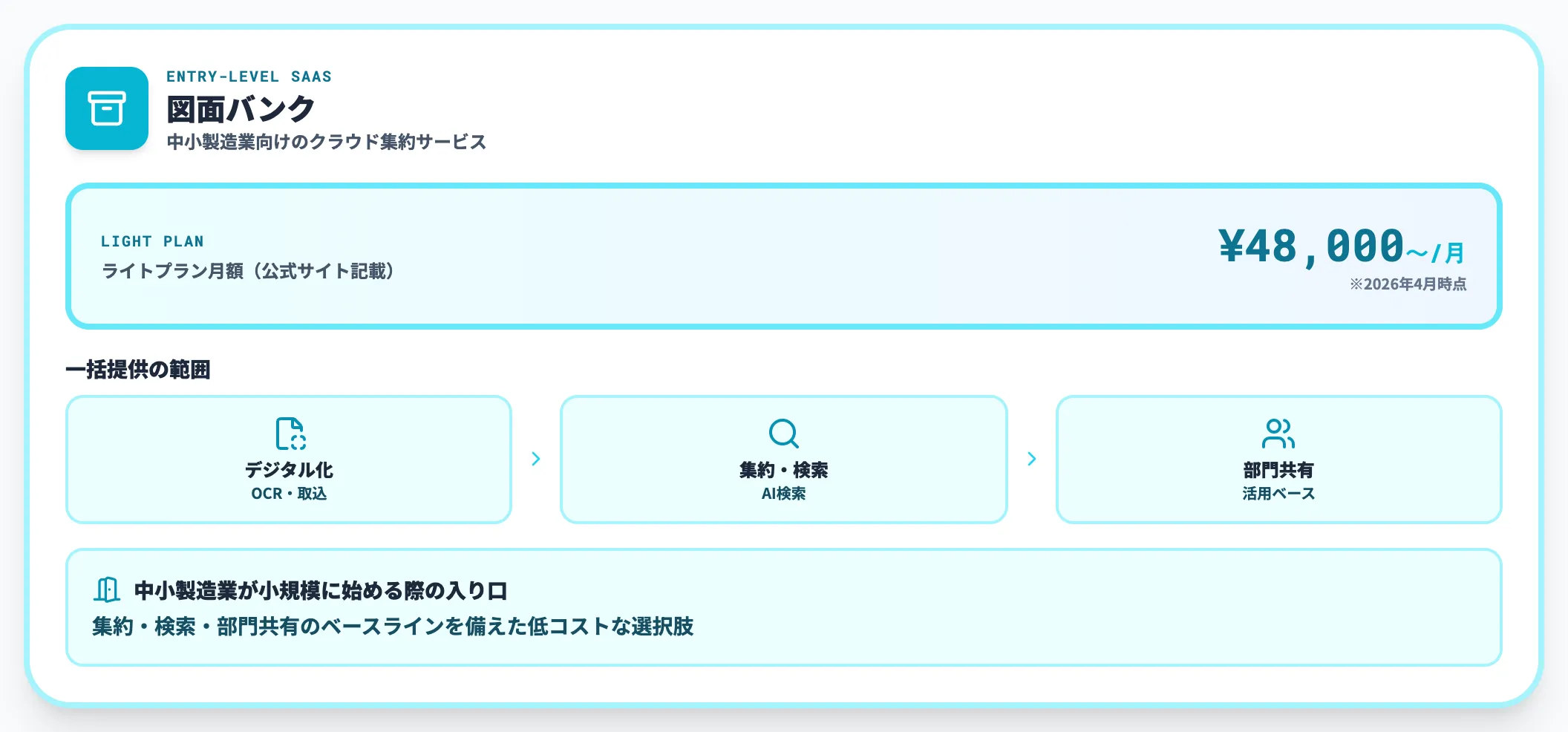

図面バンク｜中小製造業向けの集約SaaS

図面バンクは、図面のデジタル化から活用までを一括提案するクラウドサービスで、公式サイト上で月額48,000円（税別、最低利用期間12ヶ月、登録ファイル数は5万点までを推奨）の料金を提示しています。
中小製造業が小規模に始める際の入り口として、集約・検索・部門共有のベースラインを備えた選択肢です。

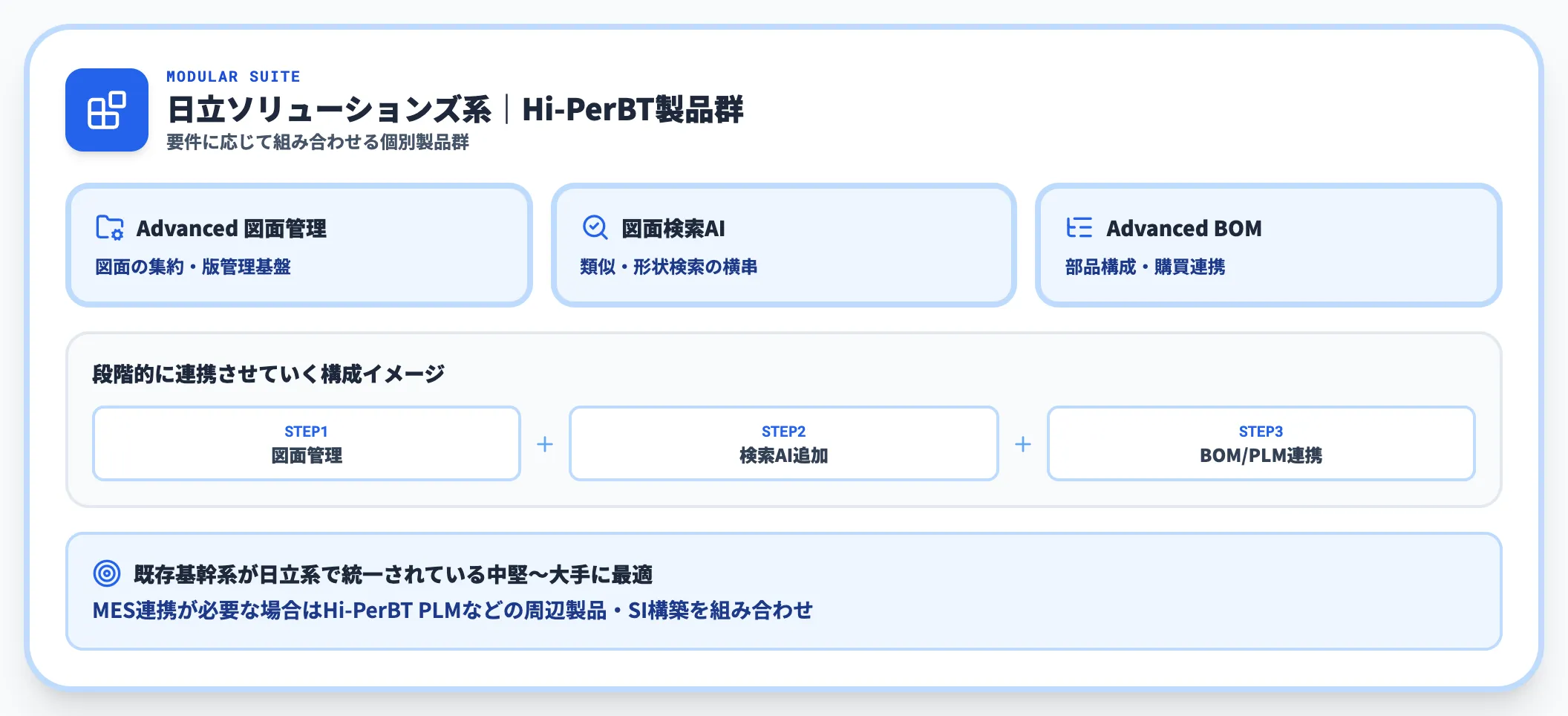

日立ソリューションズ系｜Hi-PerBT製品群との組み合わせ

日立ソリューションズ西日本のHi-PerBT製品群は、Hi-PerBT Advanced 図面管理・Hi-PerBT 図面検索AI・Hi-PerBT Advanced BOMなどを個別製品として提供し、要件に応じて組み合わせやすい構成が特徴です。既存の基幹系・生産管理系が日立系で統一されている中堅〜大手企業にフィットし、図面管理を起点に周辺製品と段階的に連携させていく導入が可能です。

BOM・購買連携やMES連携が必要な場合は、Advanced BOMやHi-PerBT PLMなど周辺製品・SI構築を組み合わせる前提になります。

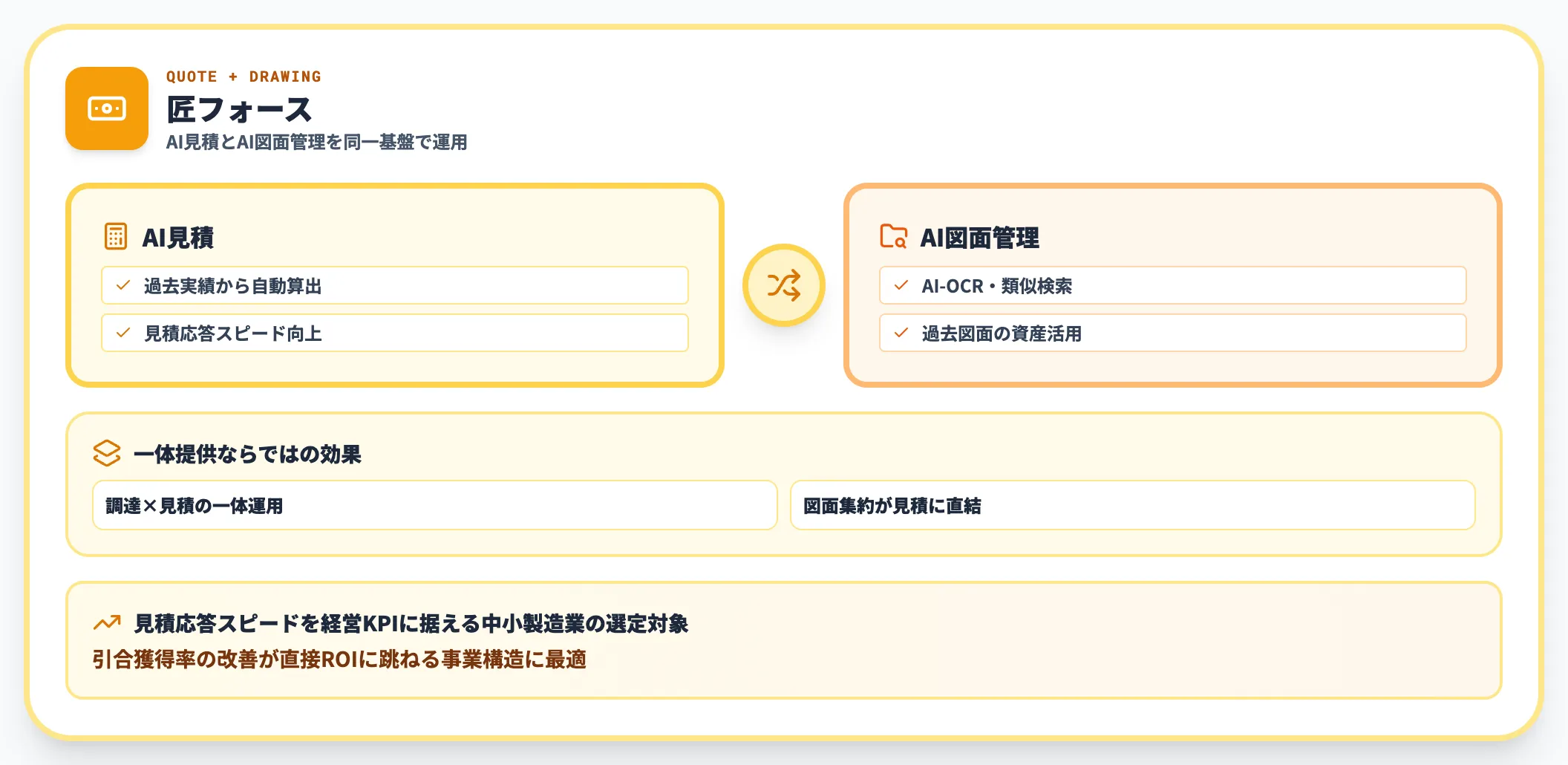

匠フォース｜AI見積＋AI図面管理の一体提供

匠フォースは、AI見積とAI図面管理を一体で提供するサービスで、調達・見積業務と図面集約を同一基盤で運用できる点が特徴です。見積応答スピードを経営KPIに据える中小製造業の選定対象になります。

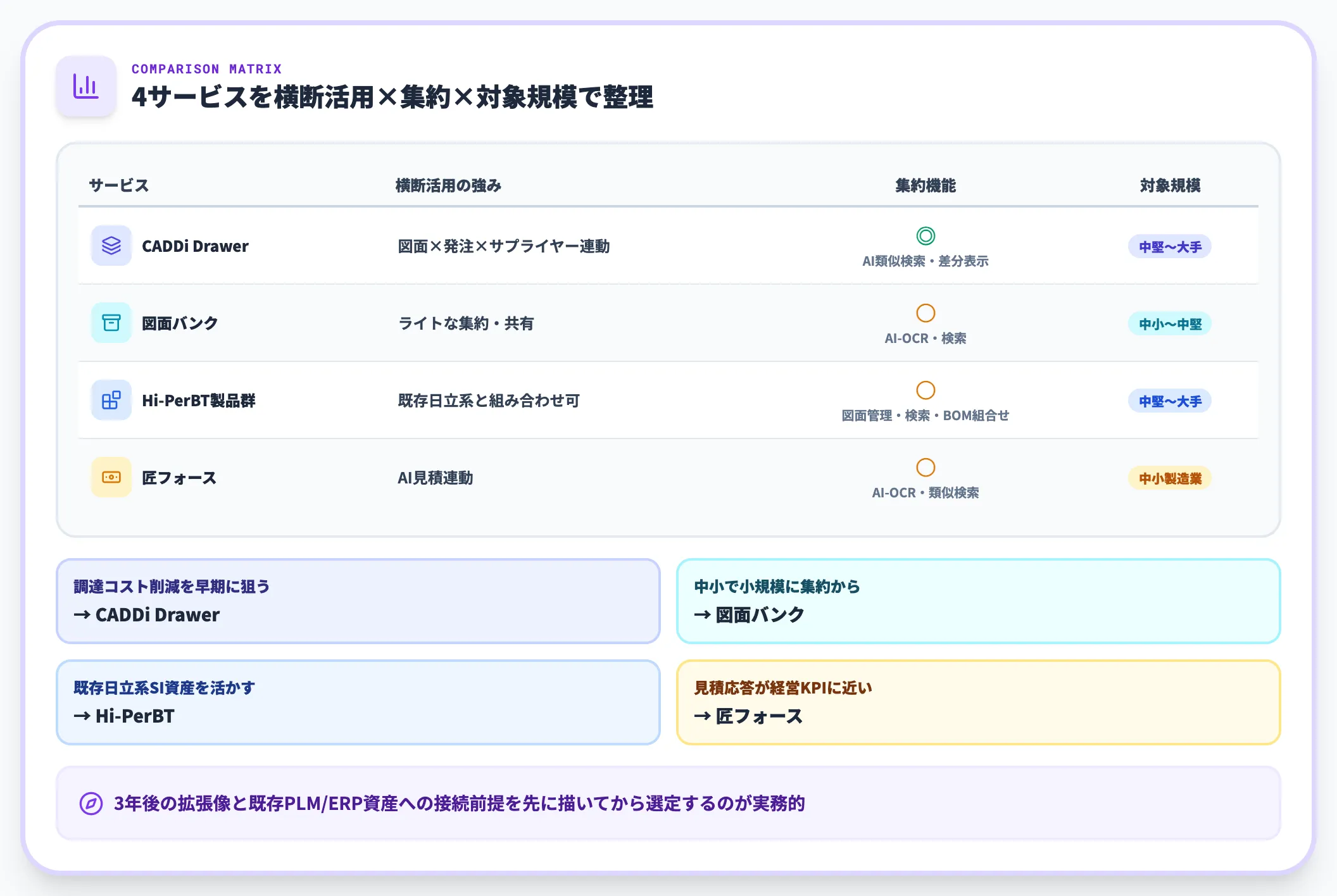

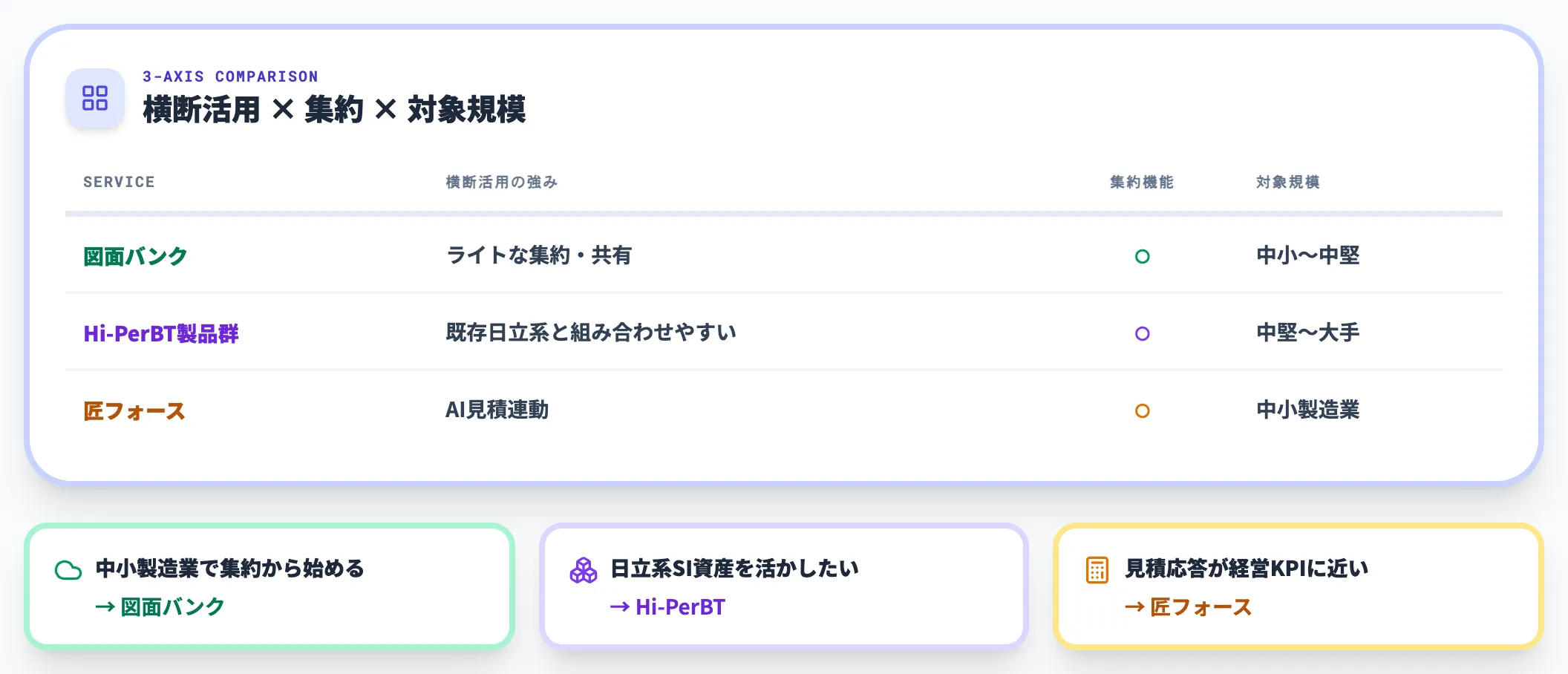

主要サービスの比較

以下の比較表では、主要サービスを横断活用の強み・集約機能・対象規模の3軸で整理しました。どのサービスを選ぶべきかは、既存資産と横断活用の優先度で変わります。

サービス	横断活用の強み	集約機能	対象規模
CADDi Drawer	図面×発注×サプライヤー連動	◎（AI類似検索・差分表示）	中堅〜大手
図面バンク	ライトな集約・共有	○（AI-OCR・検索）	中小〜中堅
Hi-PerBT製品群	既存日立系システムと組み合わせやすい	○（図面管理・図面検索AI・Advanced BOMを選択組合せ）	中堅〜大手
匠フォース	AI見積連動	○（AI-OCR・類似検索）	中小製造業

調達部門のコスト削減効果を早期に狙うならCADDi Drawer、中小製造業で小規模に集約から始めるなら図面バンク、既存の日立系SI資産を活かしたい企業はHi-PerBT、見積応答が経営KPIに近い企業は匠フォースが候補になります。単一ツールに賭けるのではなく、3年後の拡張像と既存PLM/ERP資産への接続前提を先に描いてから選定するのが実務的です。

---

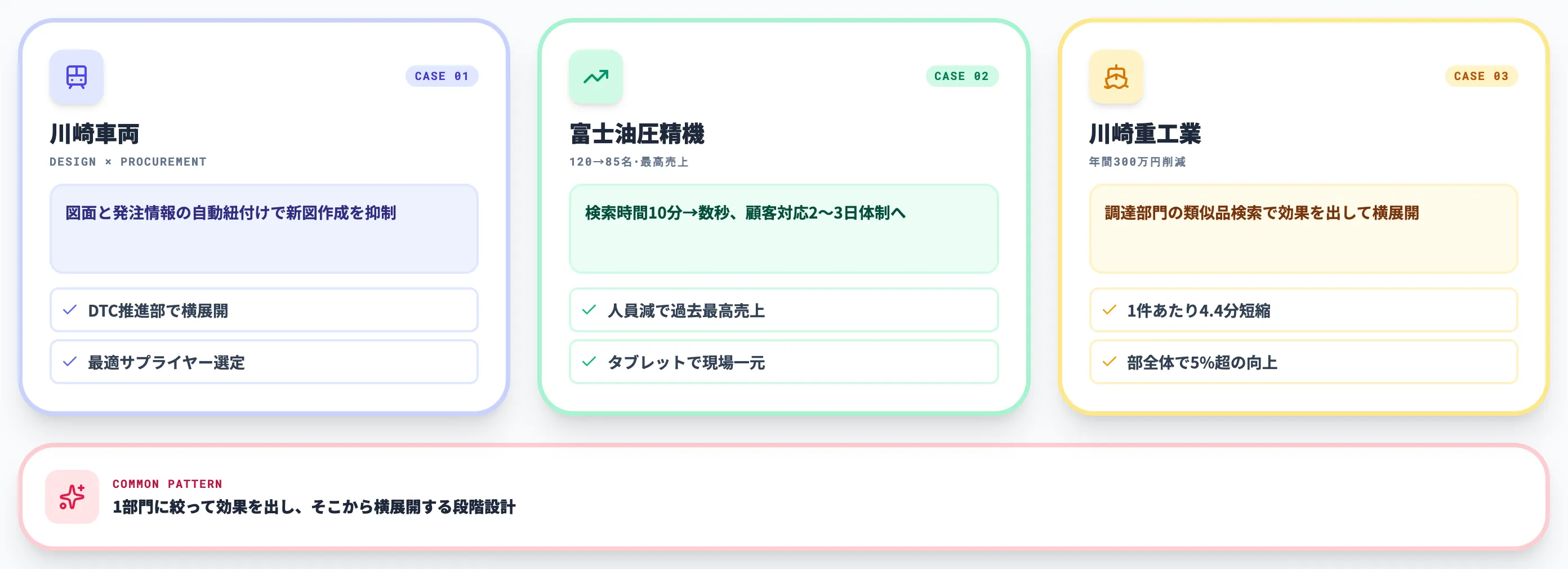

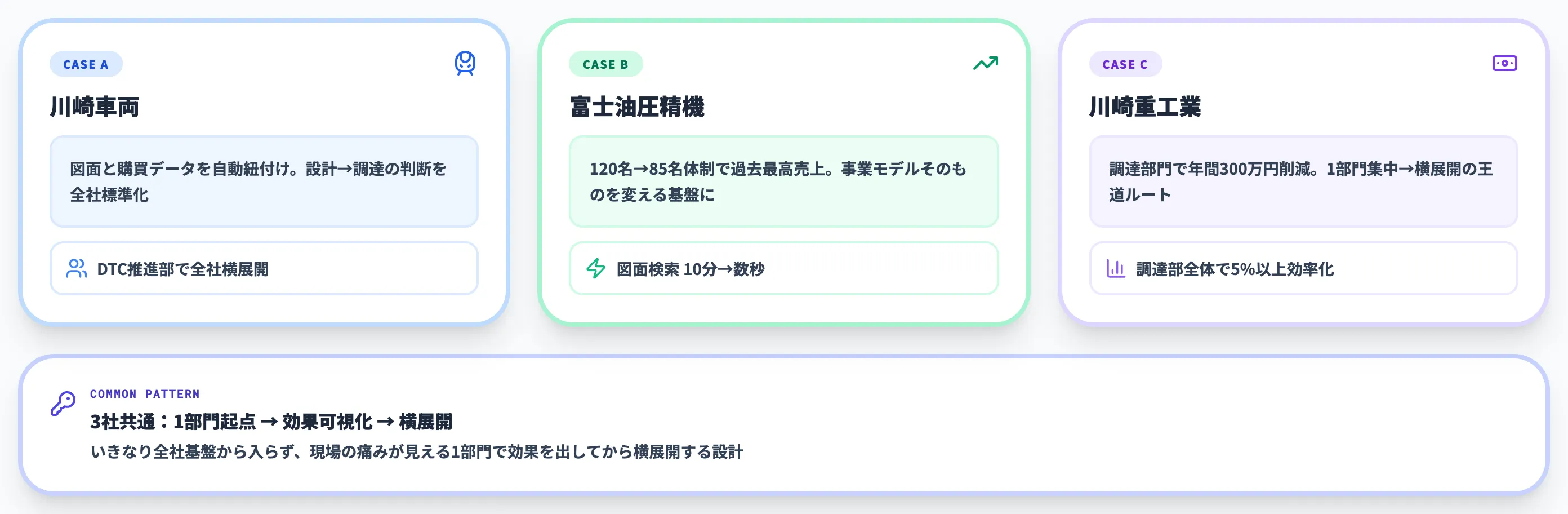

AIによる図面一元管理の導入事例

実装イメージを具体化するため、代表的な導入事例を横断活用の観点で整理します。

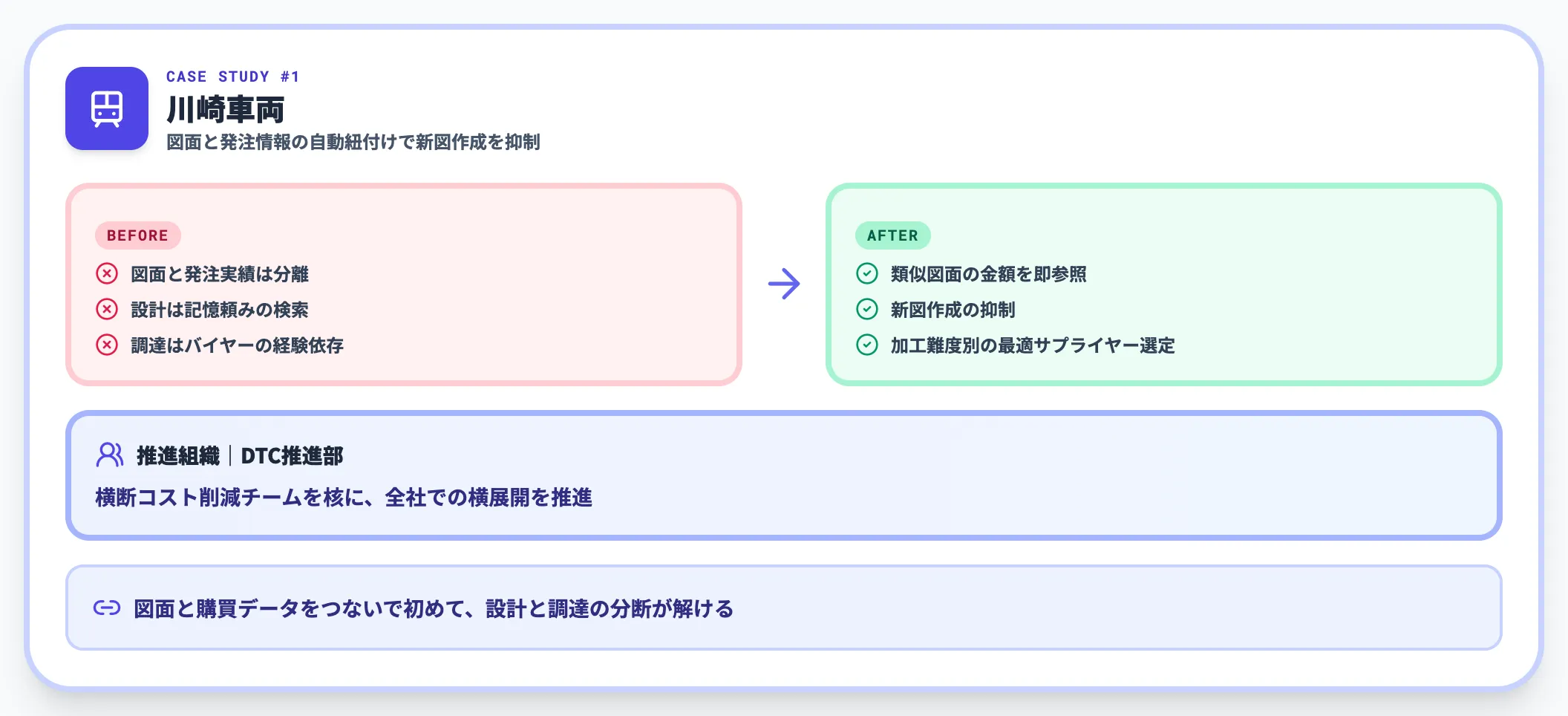

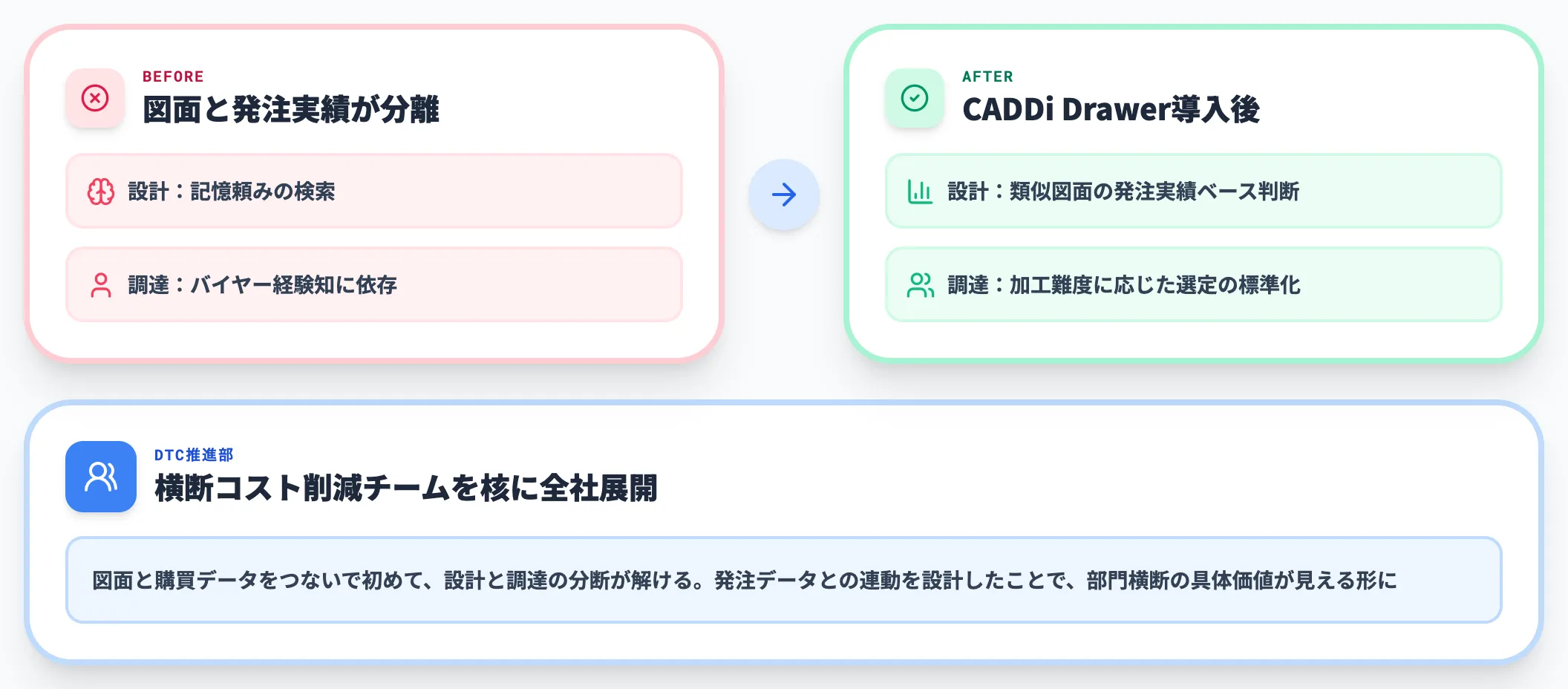

川崎車両｜図面と購買データの連携で調達判断を標準化

川崎車両はCADDi Drawerを導入し、導入前は分離していた図面データと発注実績を自動で結び付ける運用を実現しました。

新規発注時に、類似図面の金額・発注先を即座に参照できるようになったことで、設計部門では記憶頼みの検索から類似図面の発注実績ベースの判断へ移り、調達部門では担当バイヤーの経験知依存から離れて加工難度に応じたサプライヤー選定の標準化が進んでいます。

横断コスト削減チーム「DTC推進部」を核に、全社での横展開が進められている点も特徴的です。

この事例のポイントは、「図面と購買データをつないで初めて、設計と調達の分断が解ける」という実装パターンを示したことです。図面管理にとどまらず発注データとの連動を設計したことで、部門横断の具体価値が見える形になりました。

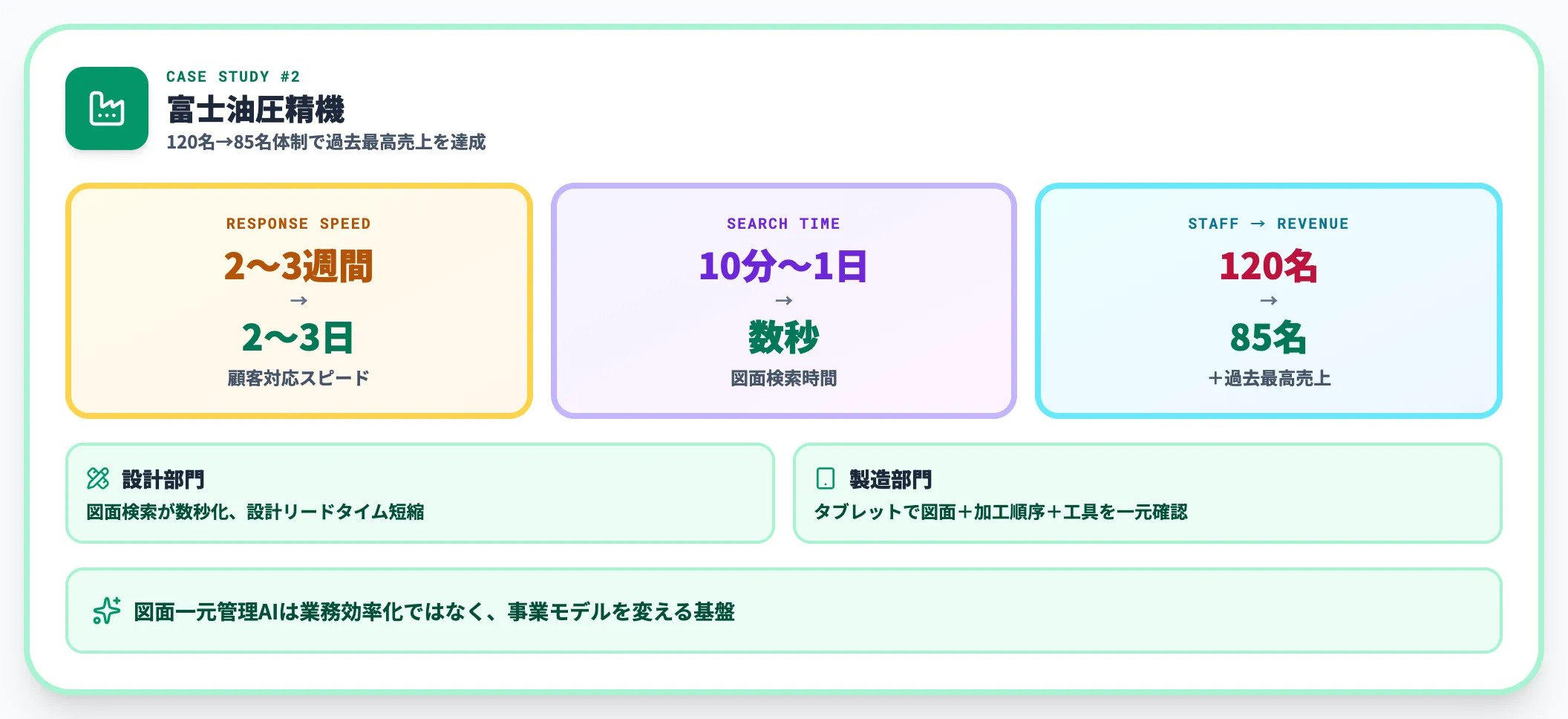

富士油圧精機｜120名→85名体制で過去最高売上

富士油圧精機はCADDi Drawerの横断活用によって、顧客対応スピードを「2週間・3週間必要だったものが、2〜3日で出来てしまう」水準まで引き上げています。

設計部門では図面検索時間が「10分以上、長ければ1日近く」から「数秒程度」に短縮。製造部門ではタブレット端末で図面と加工順序・工具・基準位置を一元確認できる運用が定着しました。結果として、組織規模が120名から85名に縮小しながら過去最高売上・収益を達成しています。

この事例が示すのは、AIによる図面一元管理が単なる業務効率化ツールではなく、事業モデルそのものを変える基盤になり得るということです。

人員を減らしつつ売上を伸ばす構造は、部門横断活用によって個々の業務が高密度化した結果として生まれています。

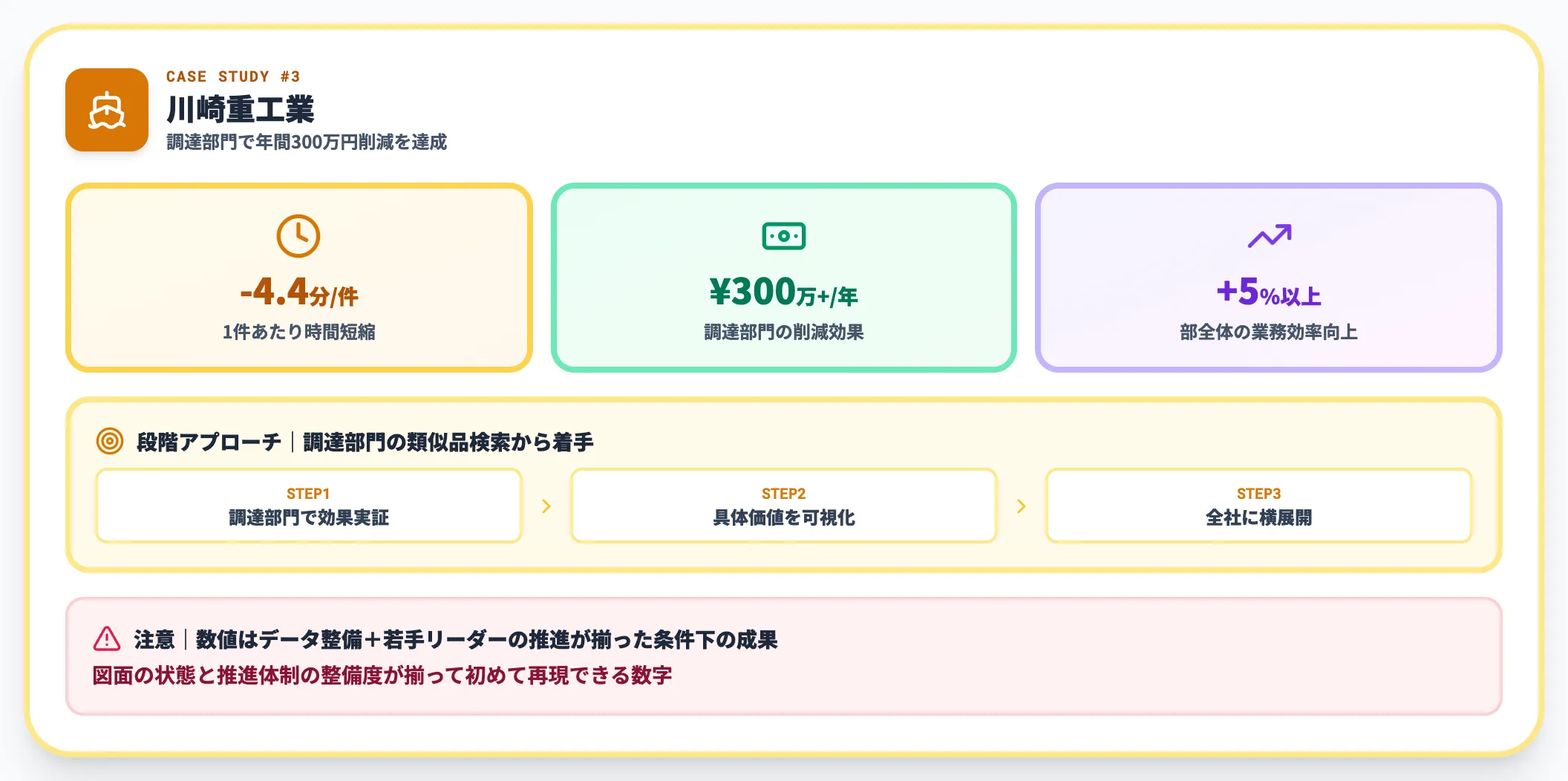

川崎重工業｜調達部門で年間300万円削減

川崎重工業のCADDi Drawer調達部門導入事例では、1件あたり4.4分の時間短縮、年間300万円以上の削減効果、調達部全体で5%以上の業務効率向上を実現しています。

部門横断展開の前段として、まず調達部門の類似品検索という具体的な業務に絞って効果を出し、そこから横展開するアプローチは、多くの企業にとって再現性のあるルートです。

ただし、これらの数値はデータ整備と若手リーダーによる段階推進が揃った条件下の成果です。どの企業でも同水準が保証されるわけではなく、図面の状態と推進体制の整備度が揃って初めて実現できる数字として捉える必要があります。

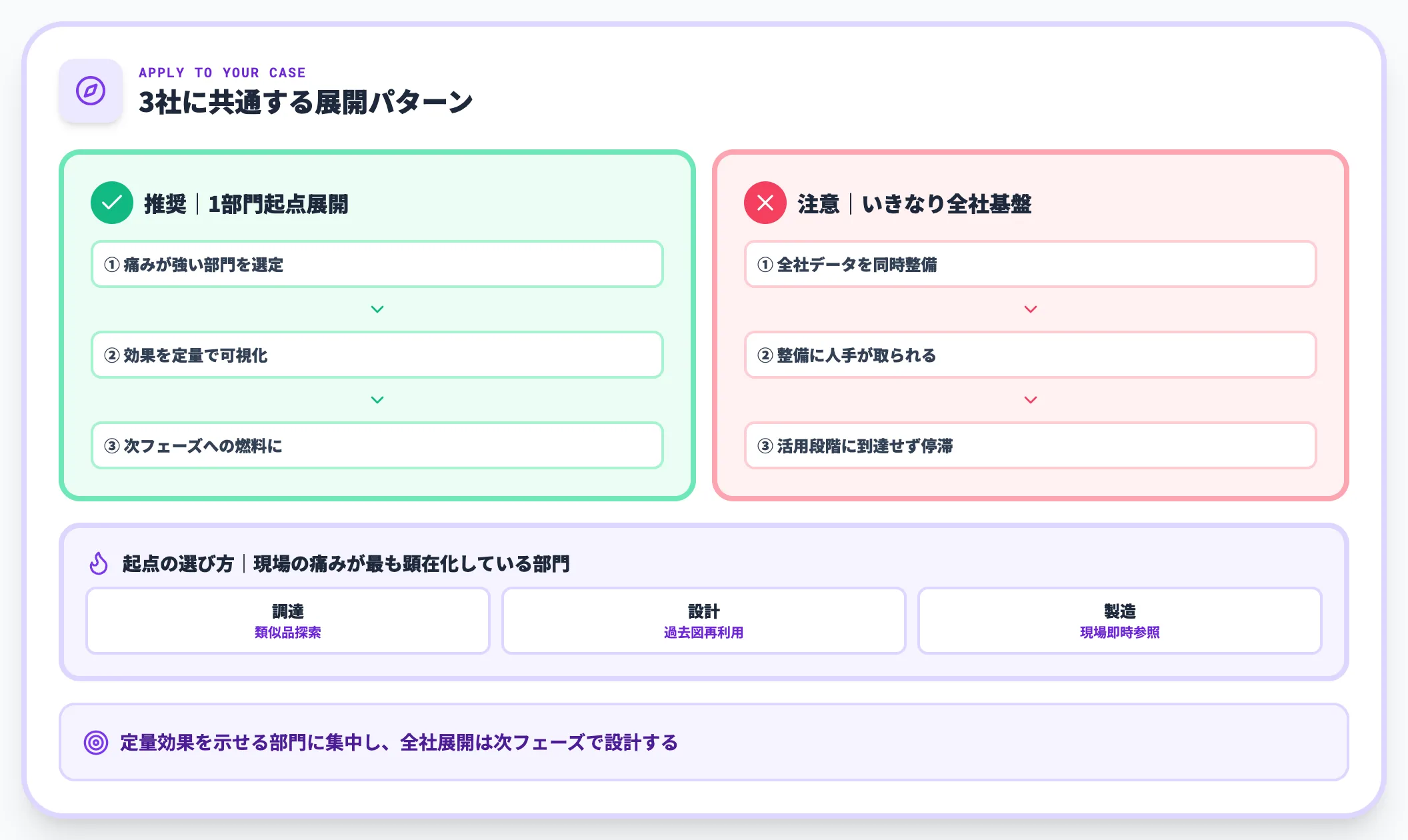

自社に当てはめる際の視点

事例を自社に当てはめるときは、3社に共通する「部門横断の起点を1部門に絞り、効果を見せてから横展開」というアプローチを意識します。いきなり全社基盤から入ると、データ整備に人手が取られて活用段階に到達しないまま停滞するケースが多いためです。

AI総合研究所の導入支援の経験では、自社の現状によって起点部門の切り分けを変えると失敗が少ない傾向です。あくまで条件付きの推奨であり、最終判断はPoCでの検証結果と推進体制の整備度で決まる前提です。

• 調達コストが経営課題の上位なら、川崎重工業型の「調達部門×類似品検索」を起点に据え、削減金額と時間短縮を最初の社内説得材料に揃える
• 設計流用率の改善・検図工数の削減を急ぐなら、富士油圧精機型の「設計部門×過去図面活用」から始め、検索時間短縮の実数（10分以上→数秒程度）を中期KPIに据える
• 拠点・グループ会社で同一部品が別番号になっているなら、川崎車両型の「全社横断プロジェクト＋DTC型推進部」を組成し、図面と発注情報の一括紐付けから着手する
• PDM/PLM導入済だが活用が停滞しているなら、上乗せ型のAI活用層を先行させ、効果が見えた段階でPLM刷新の是非を再判断する
• PDM/PLM未導入で台帳・NAS中心なら、Phase 1の棚卸しから順に踏み、いきなりPLMフル導入に踏み込まない

3社の共通パターンは「現場の痛みが見える1部門から効果を出し、横展開時に改めて全社推進体制を組み直す」設計です。データ整備フェーズの責任分担と推進部門の権限設計を最初に握ることが、Phase 2以降の停滞を避ける最大の分岐点になります。

---

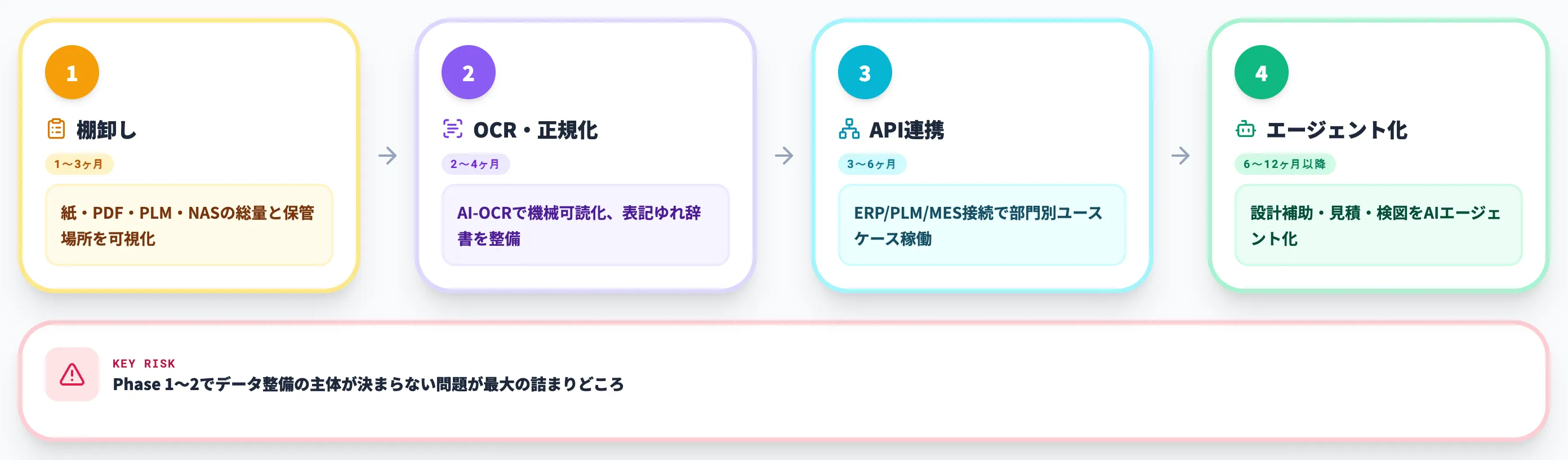

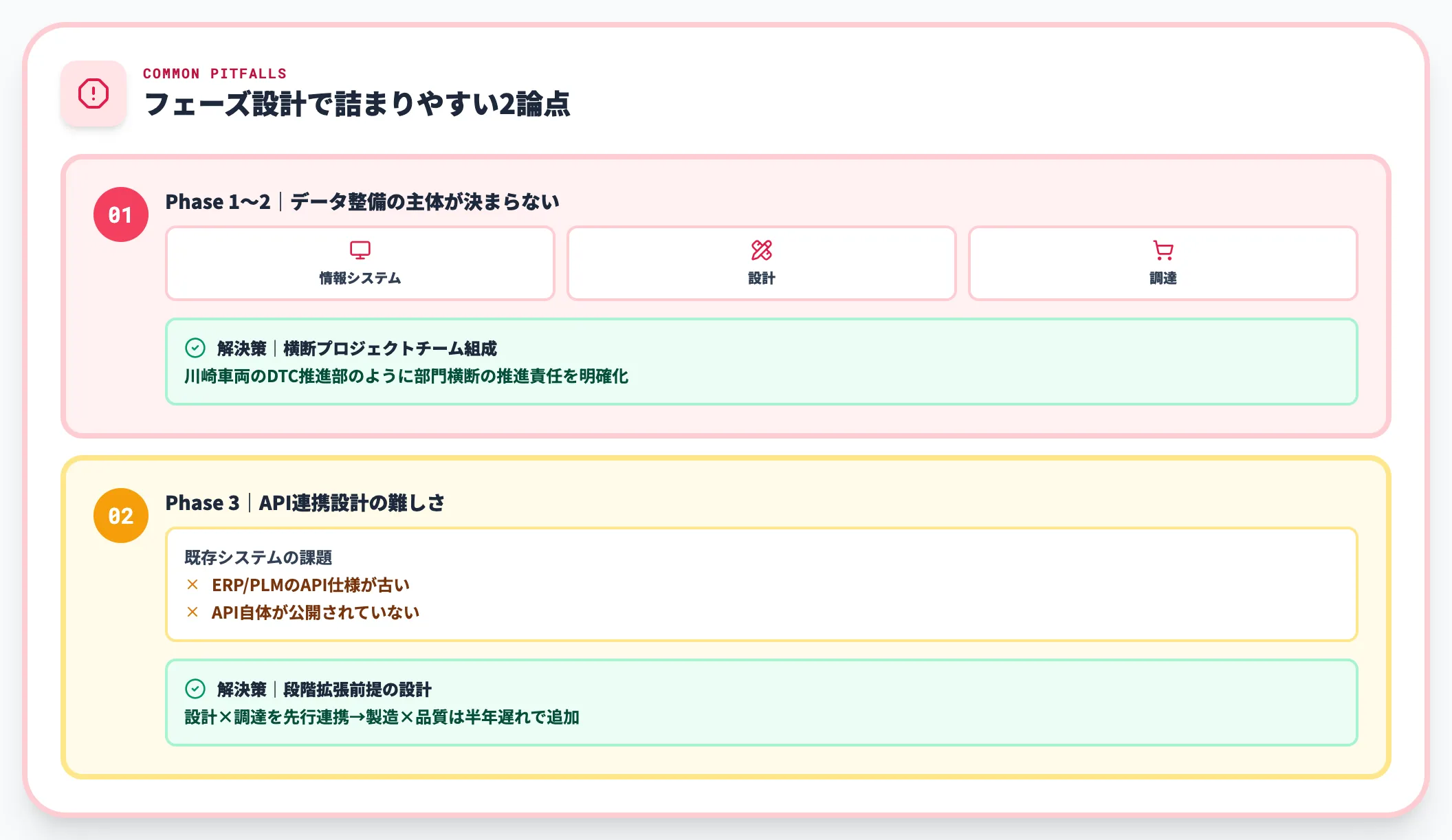

図面集約の手順｜Phase 1〜4の段階設計

AIによる図面一元管理の導入は、棚卸しから始まる4フェーズの段階展開が王道です。各フェーズの目的・成果物・注意点を整理します。

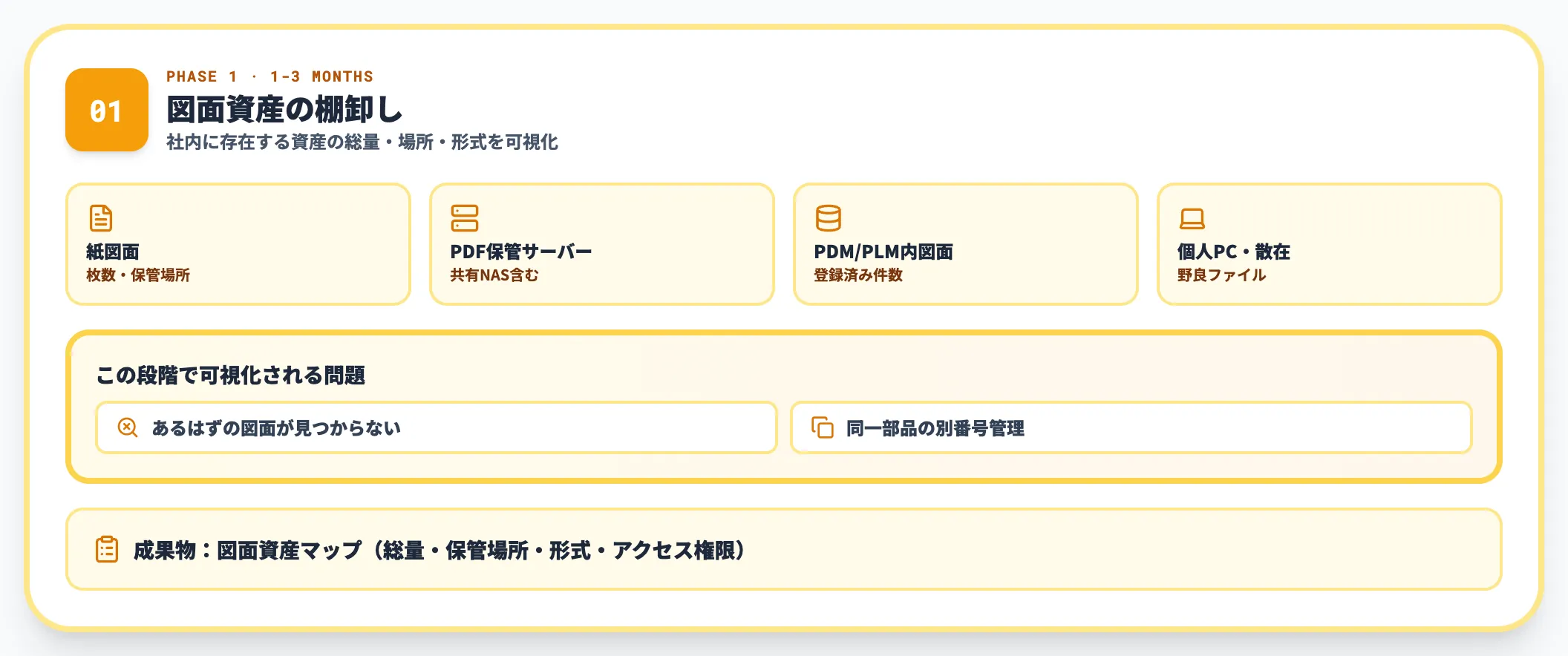

Phase 1｜図面資産の棚卸し（1〜3ヶ月）

最初のフェーズは、社内に存在する図面資産の総量・保管場所・形式・アクセス権限を棚卸しすることです。

紙図面の枚数、PDFの保管サーバー、PDM/PLMに入っている図面数、個人PCや共有NASに散在している図面を可視化します。この段階で「あるはずの図面が見つからない」「同一部品が別番号で管理されている」問題の規模感が掴めます。

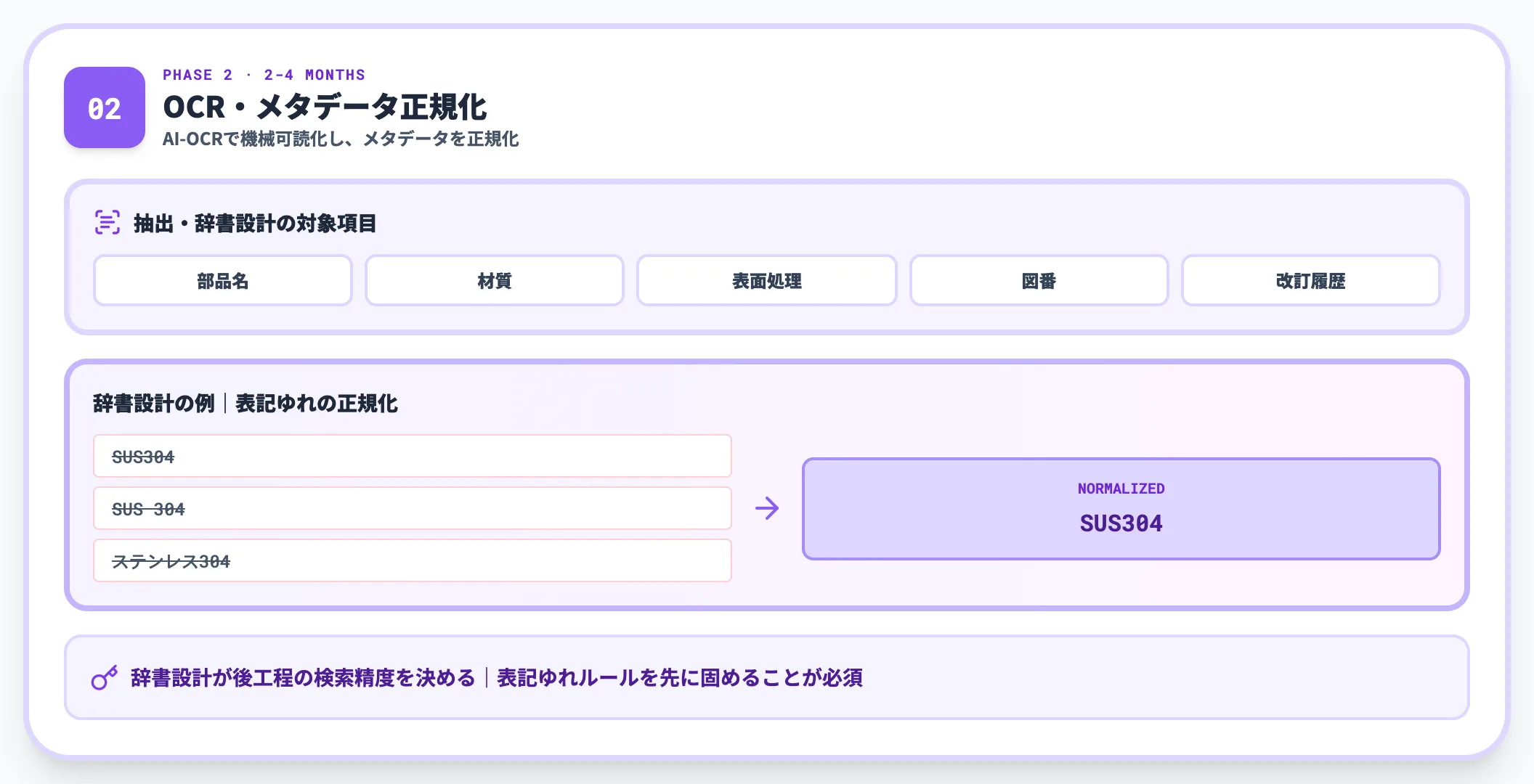

Phase 2｜OCR・メタデータ正規化（2〜4ヶ月）

棚卸しで対象が特定された図面を、AI-OCRで機械可読化し、メタデータを正規化します。

部品名・材質・表面処理・図番・改訂履歴の辞書設計がこのフェーズの肝で、表記ゆれ（「SUS304」と「ステンレス304」）の正規化ルールを先に決めることが後工程の検索精度を決めます。

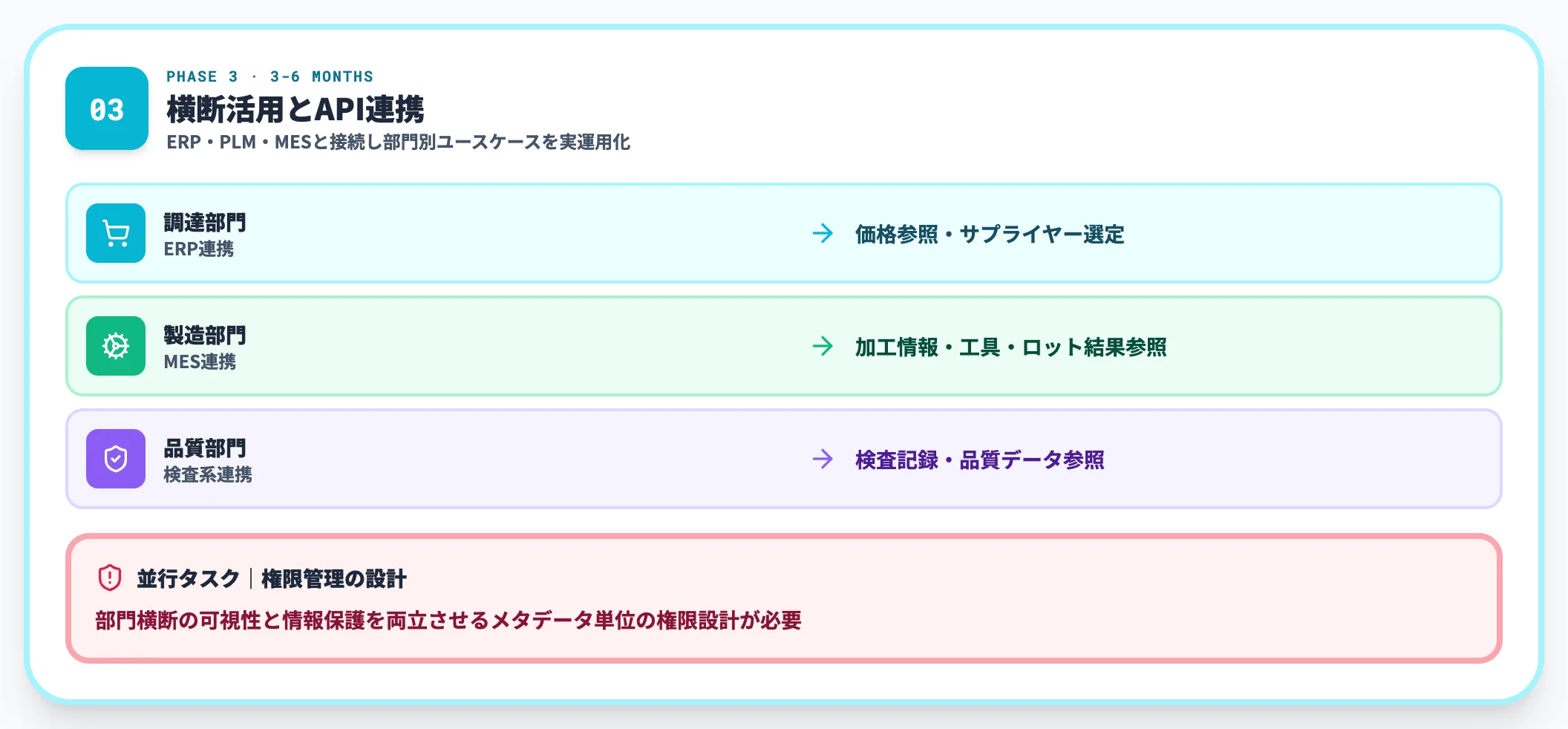

Phase 3｜横断活用とAPI連携（3〜6ヶ月）

集約された図面を、ERP・PLM・MESと接続して横断活用できる状態に引き上げます。

この段階で、調達部門からの価格参照、製造部門からの加工情報参照、品質部門からの検査記録参照など、部門別のユースケースが実運用に乗ります。権限管理の設計を並行して行い、部門横断の可視性と情報保護を両立させる必要があります。

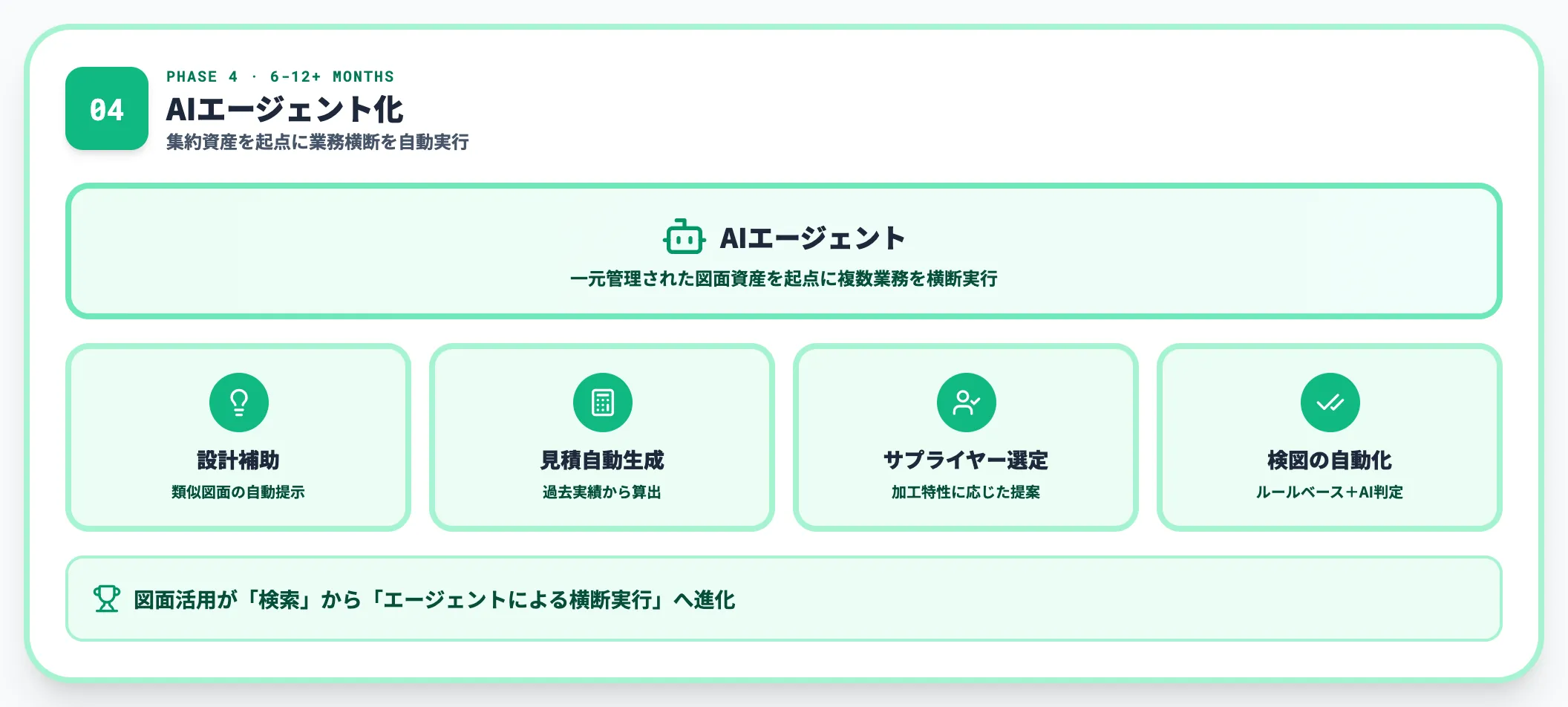

Phase 4｜AIエージェント化（6〜12ヶ月以降）

集約と横断活用が定着したら、AIエージェントで業務そのものを横断自動化するフェーズに入ります。

設計補助（類似図面の自動提示）、見積自動生成、サプライヤー選定、検図の自動化など、一元管理された図面資産を起点にAIエージェントが複数業務を横断実行する構成を目指します。

一元管理基盤を起点にしたPLM・ERP連携の進め方も合わせて検討対象に入ります。
