AIで類似図面検索を効率化する方法｜選定5基準と主要サービス比較

AIによる類似図面検索は、過去図面データベースから形状・寸法・キーワードの近い図面を瞬時に引き当てる技術です。ベテラン設計者の記憶や属人的なフォルダ管理に依存していた過去図面資産を、設計・見積・調達・検図の各業務で再利用できるナレッジへと転換できます。


本記事では、2026年4月時点の一次情報をもとに、選定5基準と主要5サービスの比較、料金相場とROI設計を解説します。川崎重工業の年間300万円超のコスト削減事例や中小製造業の活用例、PoCから全社展開・AIエージェント連携までの4ステップ導入フローと失敗パターン3選の回避策までを、発注判断に必要な実装軸でまとめました。

AIによる類似図面検索とは？過去図面を資産化する技術

AIによる類似図面検索とは、設計図面のデータベースからAIが形状や属性情報の近い図面を自動で抽出する技術です。従来のファイル名検索やフォルダ階層型の管理は、ベテラン設計者の記憶や属人的な命名ルールに依存しがちでしたが、AIが形状特徴量を学習することで、この属人性を組織横断のナレッジへ転換できる点が中核価値になります。

製造業では、設計・見積・調達・検図のすべての業務で「過去に似た図面があるはず」という暗黙知が日常的に発生します。AIによる類似図面検索は、この暗黙知を形にして部門横断で再利用できる状態に変え、過去図面の死蔵資産化を防ぐ実装ツールとして2024年以降の設計DXの中心テーマになっています。

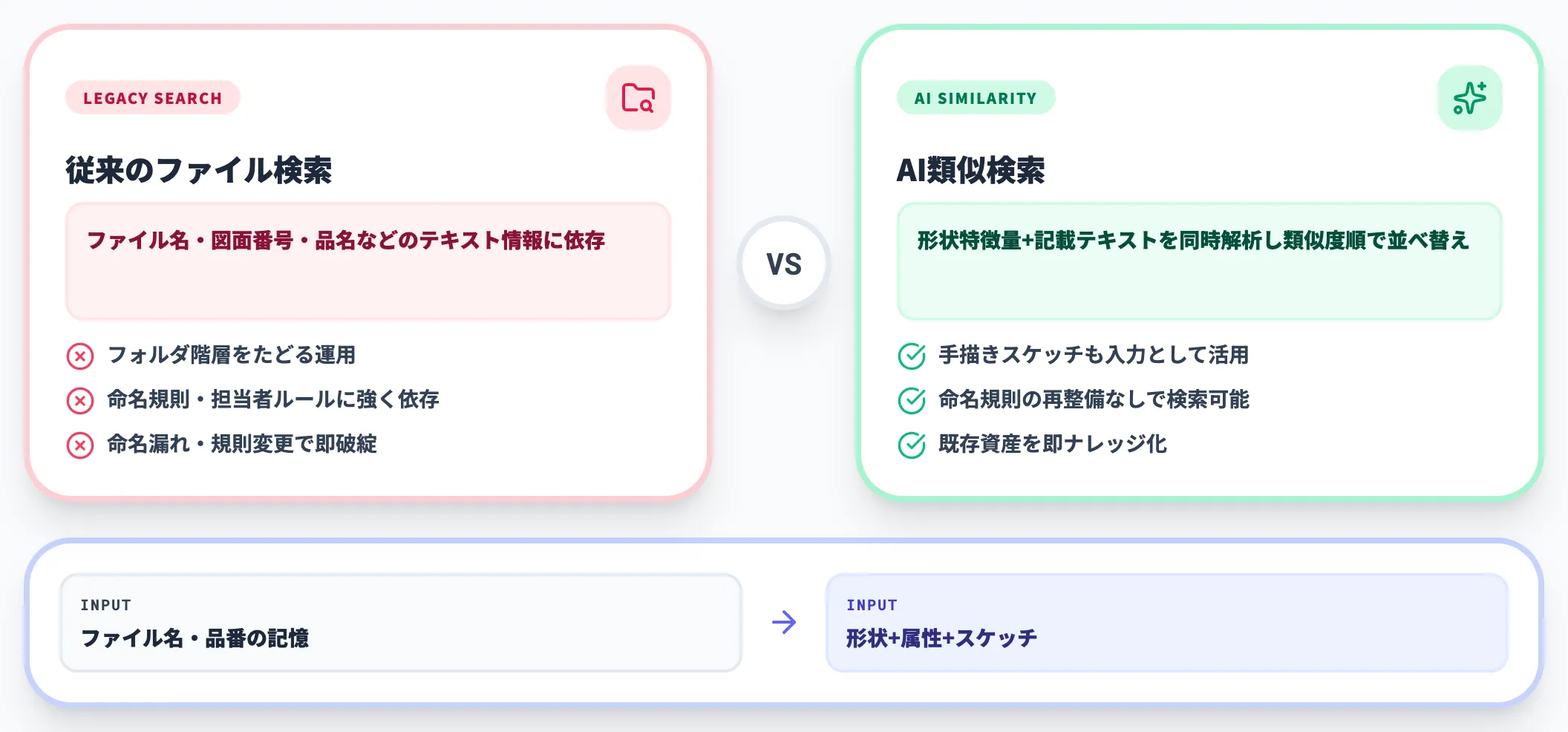

従来の図面検索とAI類似検索の違い

従来の図面検索は、ファイル名・図面番号・品名などのテキスト情報を頼りに、フォルダ階層やファイル一覧から目的の図面を探す方式が中心でした。命名規則や担当者ごとの分類ルールに依存するため、命名漏れや規則変更があると途端に探せなくなる弱点があります。

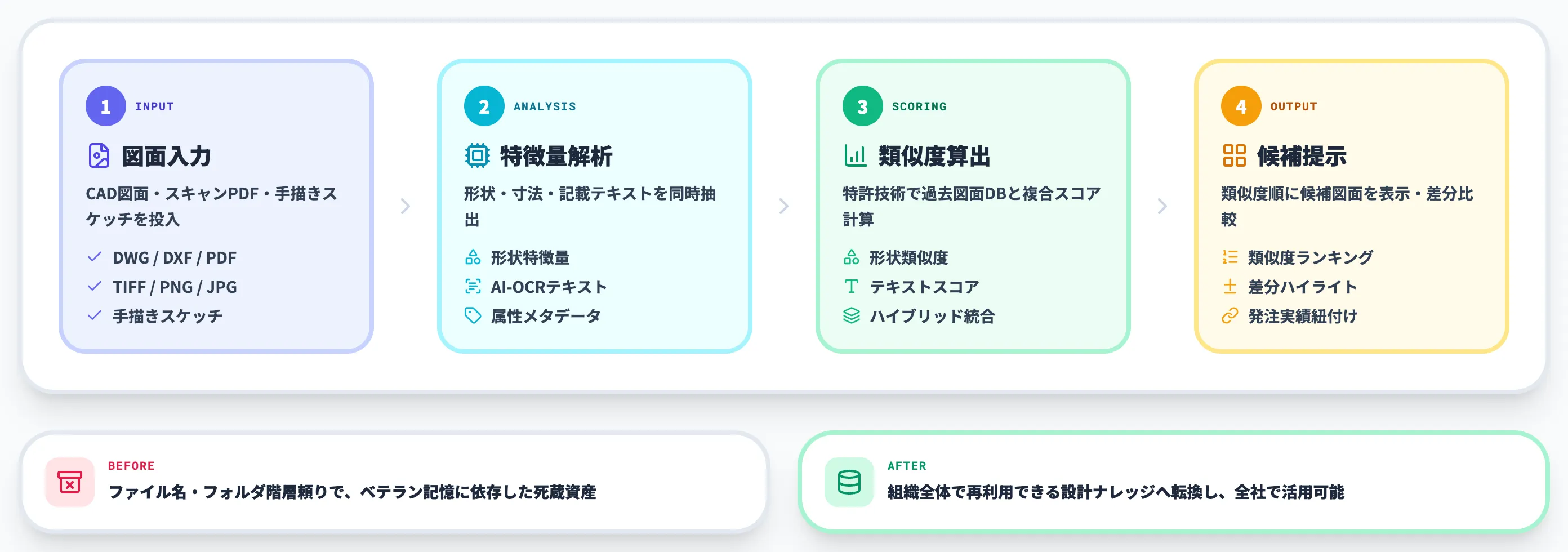

AI類似検索は、図面そのものの形状特徴・寸法・記載テキストを同時に解析し、入力された図面（または手描きスケッチ）と似た図面を類似度順に並べ替えて返します。命名規則の再整備を行わなくても既存の図面資産をそのまま検索可能なナレッジに転換できる点は、従来手法にはない決定的な強みです。

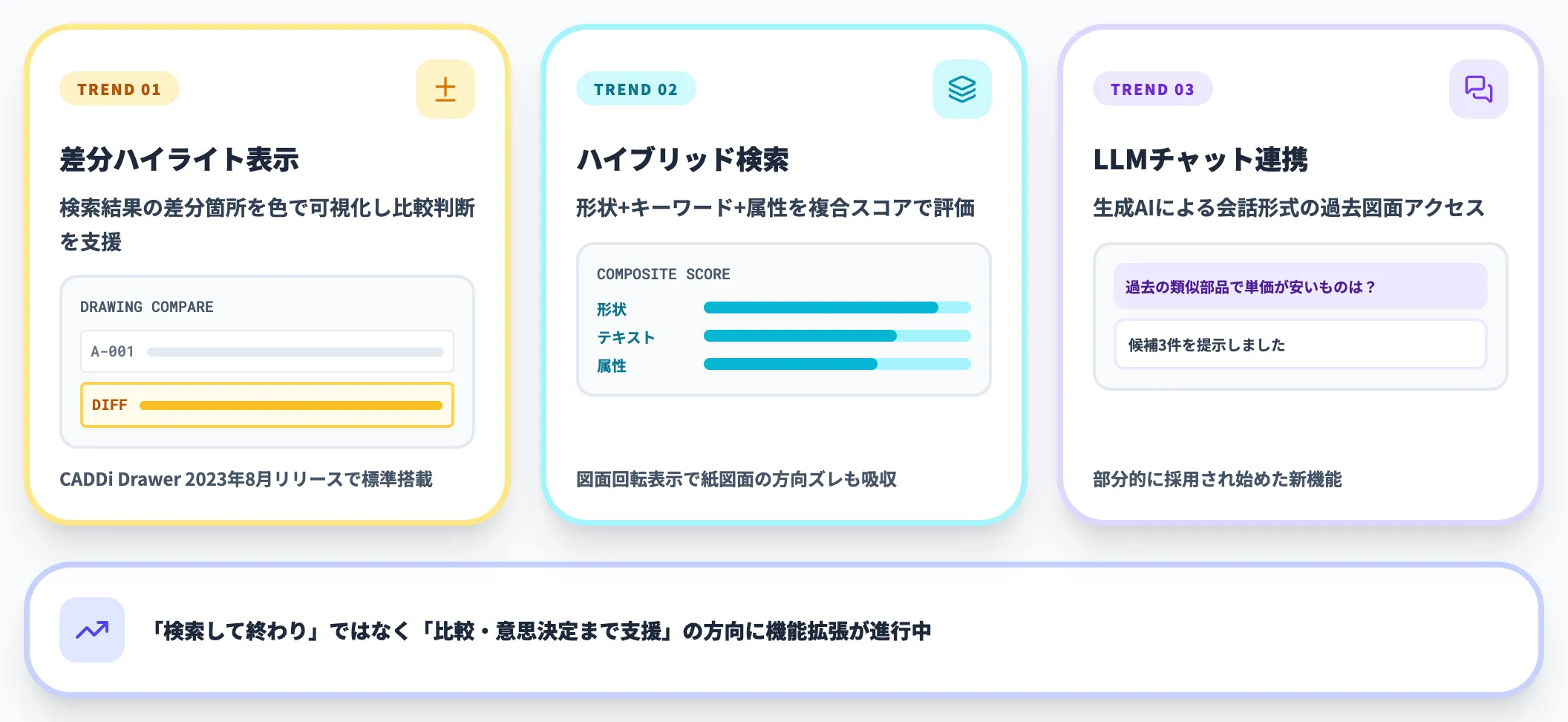

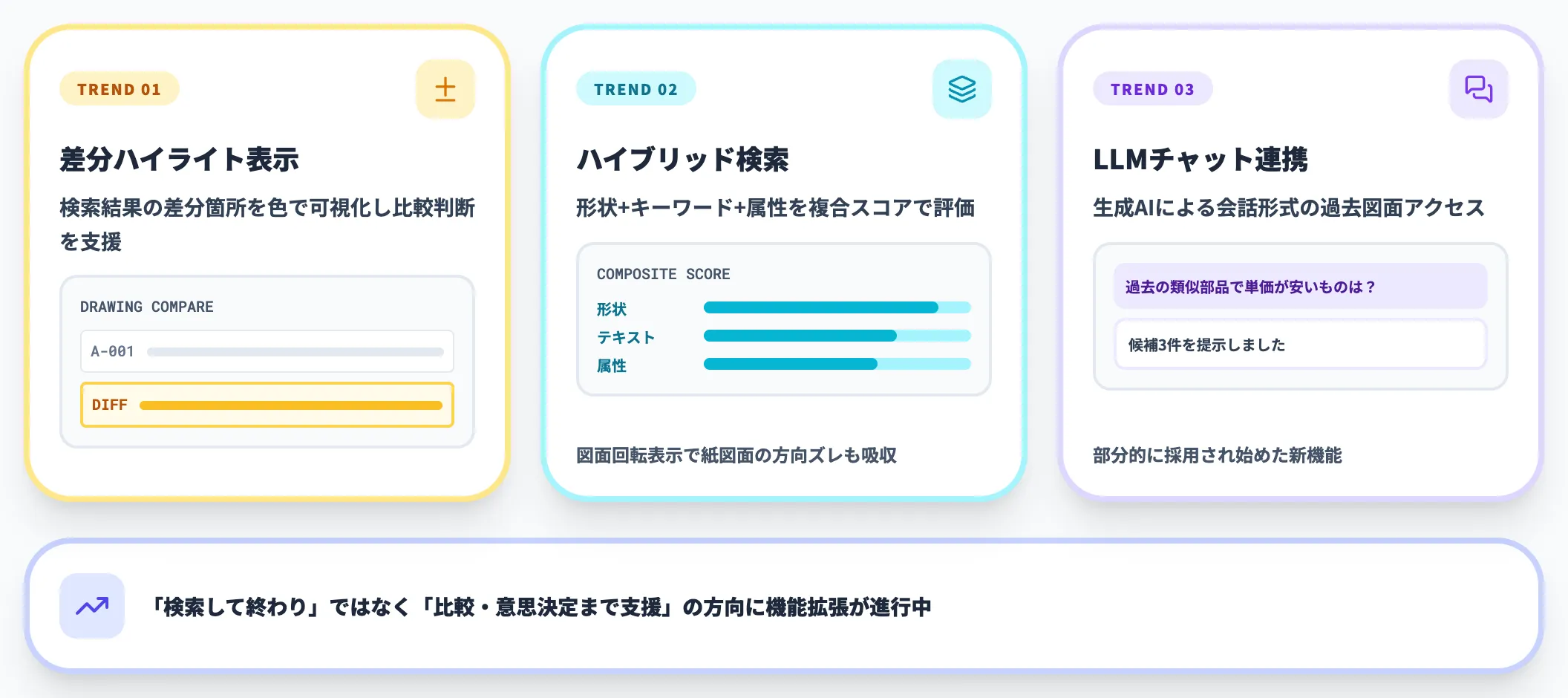

2026年のAI類似検索：差分表示・ハイブリッド・LLM連携

2026年の類似図面検索AIは、単純な形状検索から「差分表示」「キーワードとのハイブリッド検索」「回転表示」など、現場運用の粒度に踏み込んだ機能を備えるサービスが増えています。

CADDi Drawerでは2023年8月のリリースで、類似図面検索結果の差分箇所をオレンジ色でハイライトする機能や、紙図面のデータ化時に起こる方向ズレを吸収する図面回転表示が追加されており、複数ベンダーで「検索して終わり」ではなく「比較・意思決定まで支援する」方向への機能拡張が進んでいます。

また一部ベンダーでは、生成AIを用いたチャット検索機能を取り入れ、形状やキーワードに加えて会話形式で過去図面にアクセスする動きも始まっています。過去図面データ活用の裾野が広がる局面にあり、単体ツールの選定だけでなく、自社の設計ワークフローに何を組み込むかを同時に検討することが重要です。

---

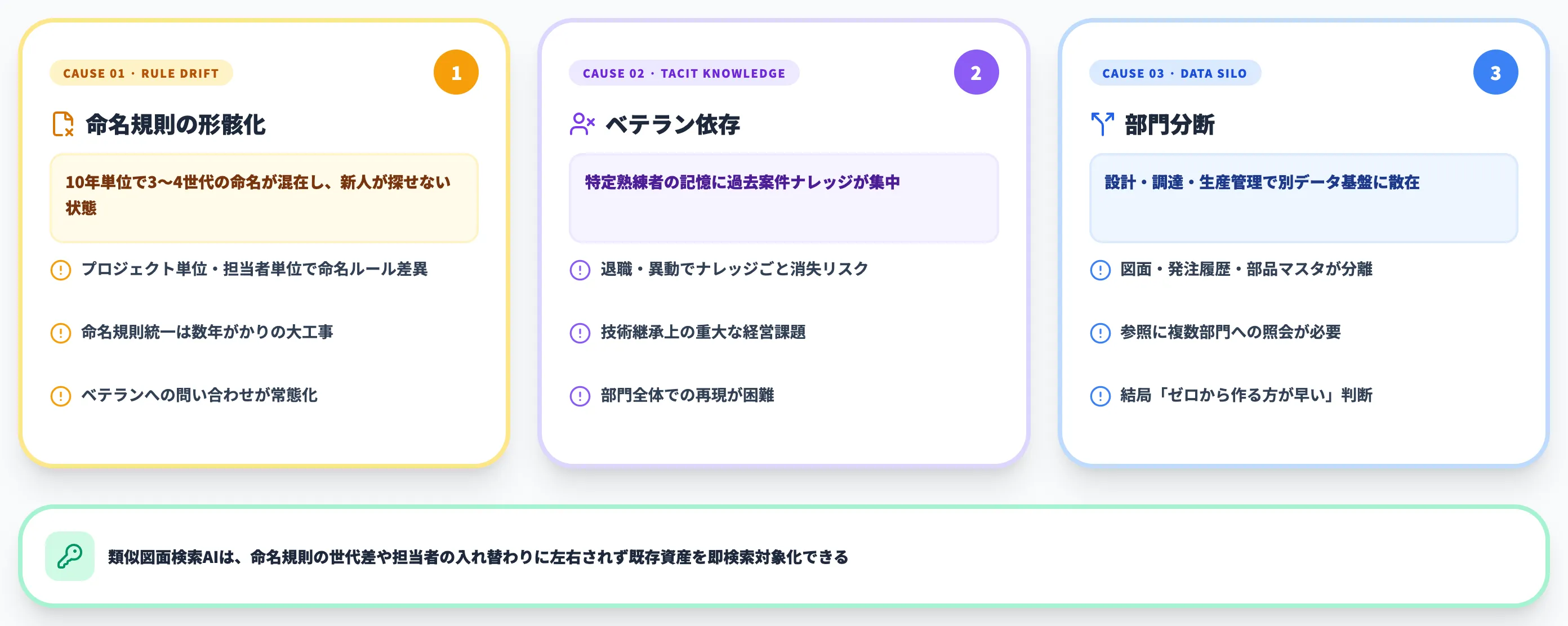

過去図面が死蔵する3つの構造的原因

AIによる類似図面検索を導入する前に、なぜ多くの製造業で過去図面データが活用されずに死蔵しているのか、その構造的原因を押さえておく必要があります。本節では設計・調達の現場で繰り返し確認される3つの原因を整理します。

原因1：命名規則の世代混在

設計部門では、プロジェクト単位や担当者単位でフォルダ構造・ファイル命名ルールが微妙に異なるケースが多く、10年単位で蓄積された図面群では命名規則が3〜4世代入り混じっている現場も珍しくありません。新人が過去図面を探そうとしても、どのルールで命名されているかが分からず、結局ベテランに問い合わせるという状態が続きます。

AIによる類似図面検索は、この命名規則の世代差を気にせず、図面そのものの形状と記載テキストから検索できます。命名規則を後追いで統一する大規模プロジェクトを走らせなくても、既存資産を即座に検索対象化できる点が、SIer目線では最も投資判断のレバーになりやすいポイントです。

原因2：ベテラン設計者への知識集中

「この部品に近い形状なら、2018年の案件の引き出しに似たものがある」という判断は、多くの製造業で特定のベテラン設計者の記憶に依存しています。熟練者が退職・異動すると、そのナレッジごと過去図面が死蔵化するリスクが高く、技術継承上の重大な経営課題になり得ます。

形状ベースの類似検索AIを導入することで、ベテランの記憶に頼らず誰でも過去図面にアクセスできる仕組みが整います。退職・異動のリスクを設計ナレッジの観点から軽減する投資として位置づけられる点は、経営層の投資判断に使える論点です。同様の文脈で、暗黙知の形式知化を狙うなら技能継承AIの活用方法もあわせて検討するとよい領域です。

原因3：設計・調達・生産管理の部門分断

設計部門は図面ファイル、調達部門は発注履歴とExcel台帳、生産管理部門は基幹システムの部品マスタというように、同じ部品に関する情報が部門ごとに別のデータ基盤に散らばっているのが製造業の典型的な状態です。過去図面を流用しようにも、調達実績・加工情報・発注単価にアクセスするには複数部門に照会が必要で、結果として「ゼロから作る方が早い」という判断になりがちです。

AIによる類似図面検索を過去図面データのナレッジ基盤として位置づけ、発注実績や加工情報を図面に紐付けて一元化できれば、部門分断を越えた設計資産の再利用が現実的になります。基幹システム側の連携は、PLM・ERP連携をAIで加速する設計とセットで設計するのが定石です。

---

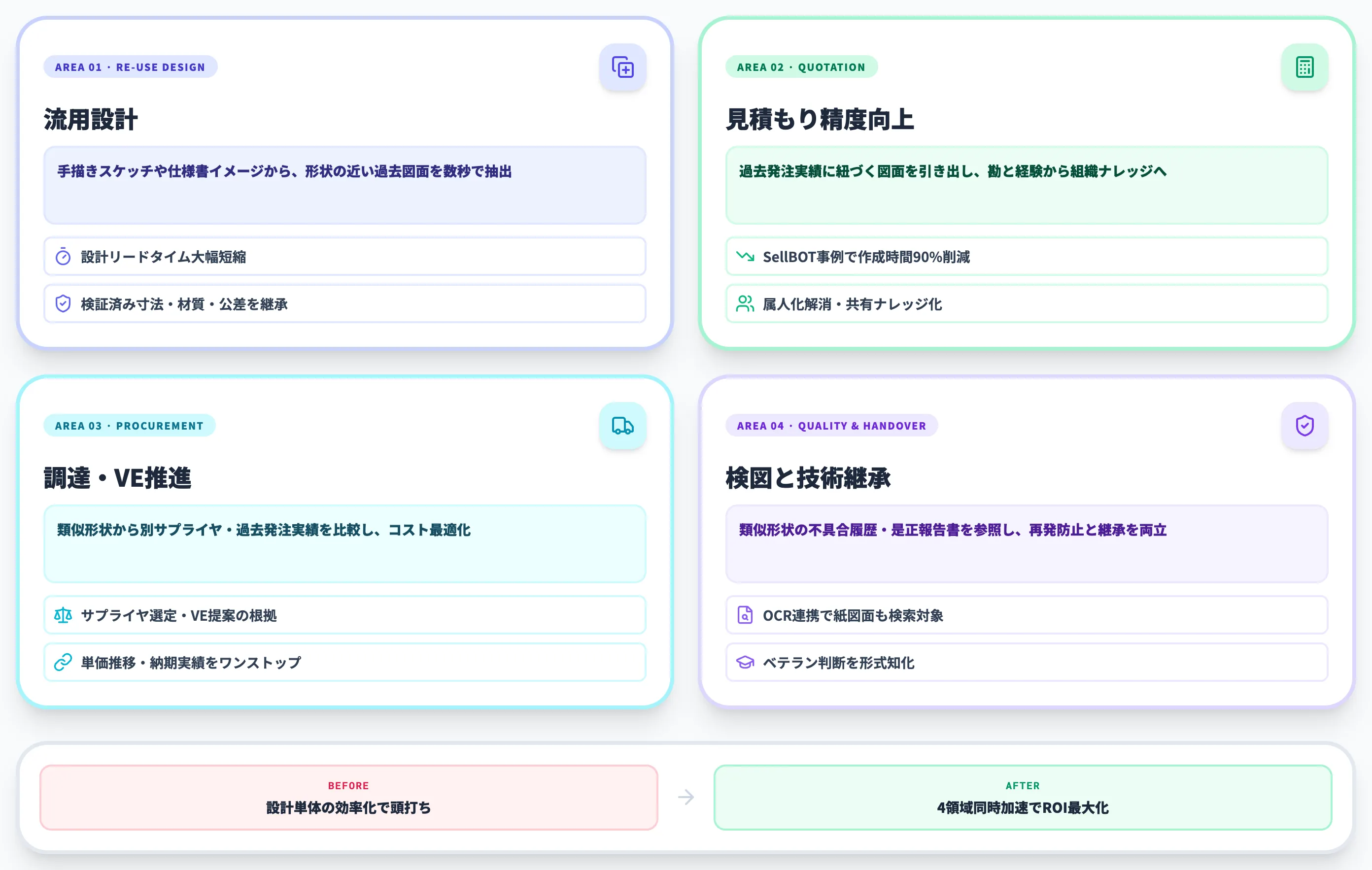

AIによる類似図面検索で効率化できる設計業務4領域

AIによる類似図面検索の効果は、設計部門単体ではなく、見積・調達・検図まで含む広範な設計業務の効率化として現れます。本節では、製造業で活用効果が出やすい代表的な4領域を整理します。

流用設計とリードタイム短縮

新規設計案件が発生したとき、ゼロから図面を起こすのではなく過去の類似案件を流用ベースとする設計プロセスは、多くの製造業で目指される姿です。AIによる類似図面検索を使えば、手描きスケッチや仕様書のイメージから、形状の近い過去図面を数秒単位で抽出できます。

流用設計が成立すれば、設計時間そのものの短縮だけでなく、過去に検証済みの寸法・材質・公差を引き継げるため品質リスクの低減にもつながります。検索方式と主要ツールの比較軸はAI図面検索ガイドで別途整理しています。

見積もり業務の精度・スピード向上

見積もり担当者は、新規案件に対して過去の類似案件の単価・工数を参照したいというニーズを常に持っています。AIによる類似図面検索で過去発注実績に紐づいた図面を引き出せれば、見積もり根拠の再現性が上がり、属人化した「勘と経験」から組織全体で共有可能なナレッジベース型見積もりへと移行できます。

SellBOTの導入事例（株式会社ファム）では、類似図面検索と見積もり自動生成を組み合わせ、外注手配のための図面検索時間が約90%削減（30分→3分）、見積り作成時間が従来の1/3以下、手配日数も3日から1日（ケースによる）に短縮されたと公表されています（運用条件により効果は変動します）。

調達・VE（Value Engineering）の推進

調達部門では、新規発注前に「類似形状で別サプライヤに発注していないか」「過去に同等品をより安く発注できた実績はないか」を確認することで、調達コストを最適化できます。AIによる類似図面検索は、形状ベースでこうした過去発注の紐付けを可能にし、サプライヤ選定やVE提案の根拠資料として活用されています。

過去図面に図面管理システムや基幹ERPの発注実績を紐づけておくと、類似品の単価推移・納期実績までをワンストップで確認できる運用に寄せられます。調達側の標準化を進める場合は部品名寄せAIや調達・購買AIとの組み合わせも有効です。

検図・品質管理と技術継承

検図工程では、過去案件で起こった設計不具合の再発を防ぐため、類似形状に対する注意点や設計変更履歴を参照したいというニーズがあります。AIによる類似図面検索に、過去の是正報告書や品質記録を紐づけておくことで、検図担当者が自ら過去トラブルの全体像を把握しながらレビューできるようになります。

また、図面OCRと組み合わせることで、紙図面や古いスキャンPDFからも属性情報を自動抽出でき、検索対象を広げられます。ベテランの頭の中にあった「過去の失敗事例ナレッジ」を、検図ワークフローのなかで自然に参照できる仕組みに組み込む発想が、技術継承の観点からも重要です。

---

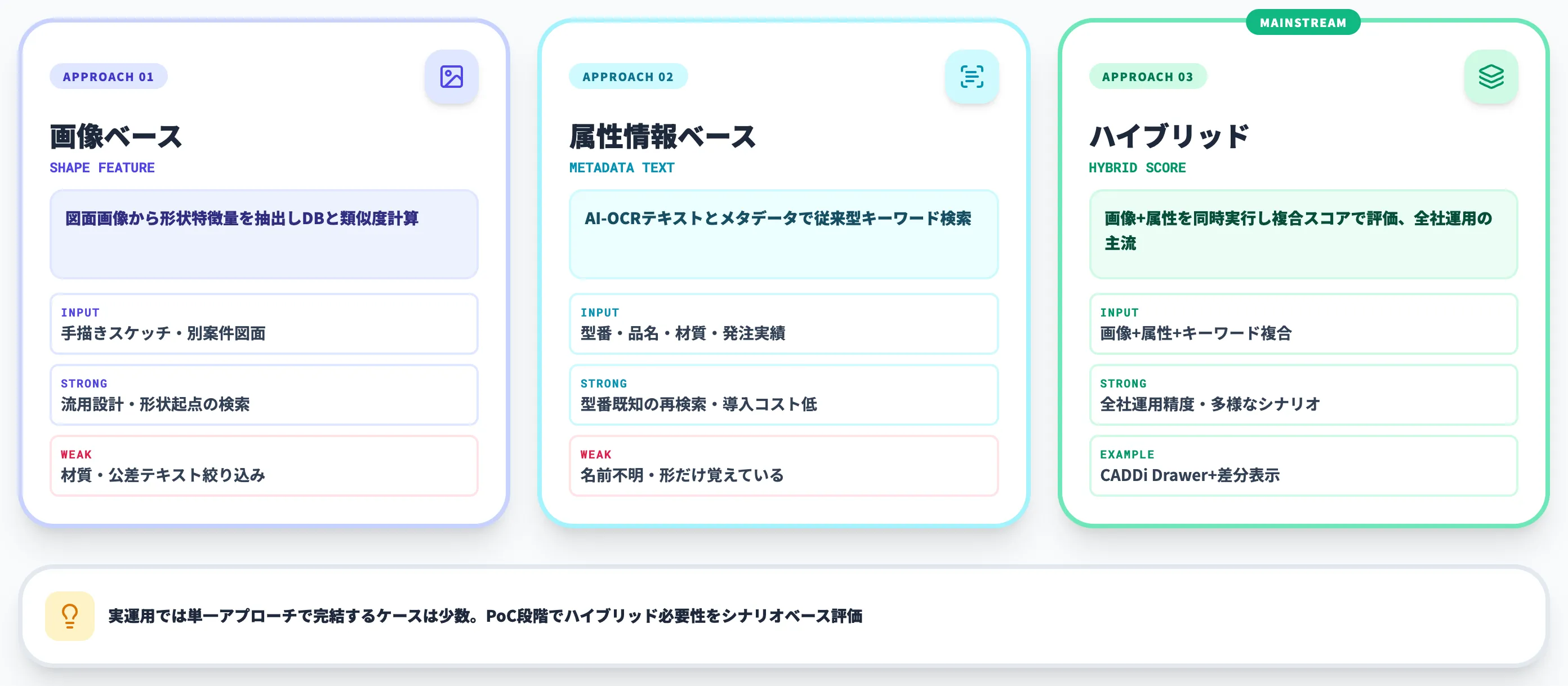

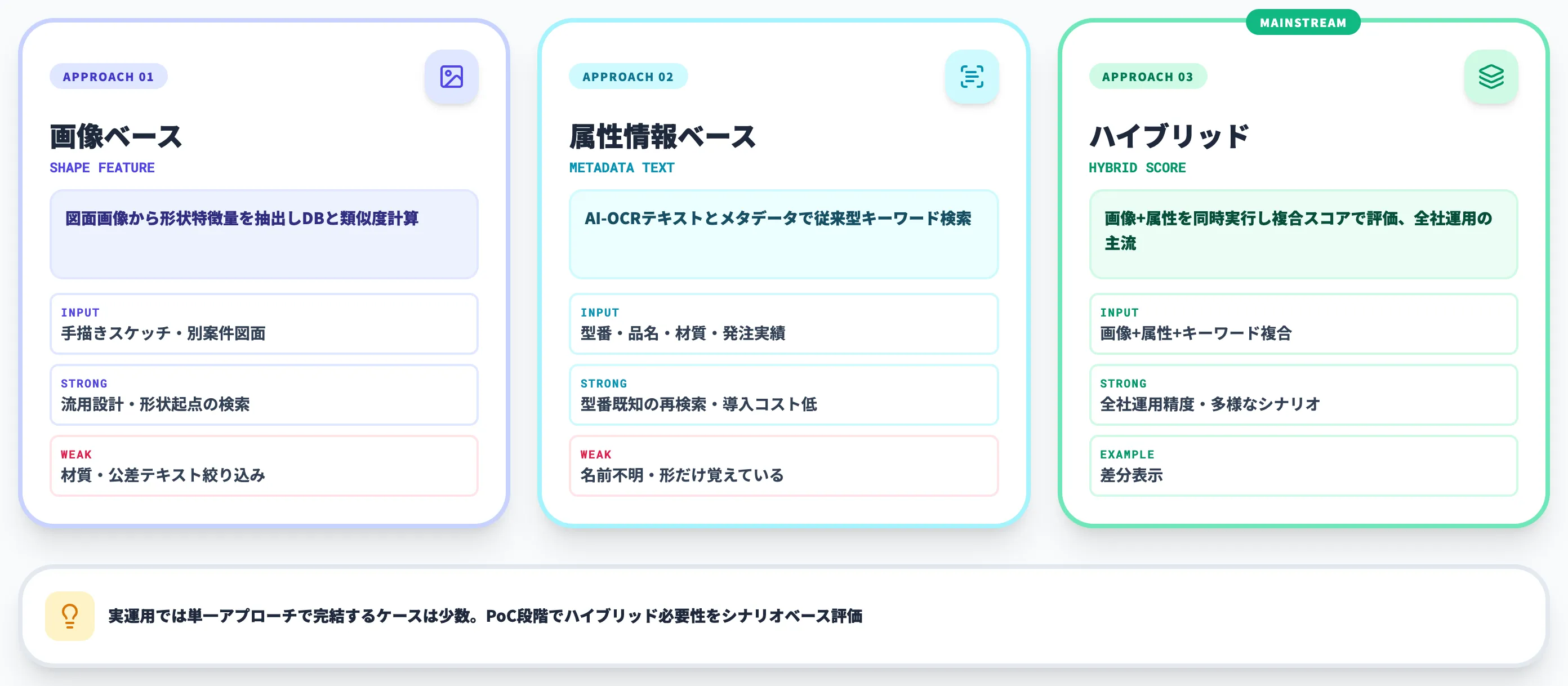

3つの検索アプローチと選定への影響

AIによる類似図面検索と一口に言っても、実装アプローチによって得意分野・コスト・導入ハードルが大きく異なります。本節では現在主流となっている3つの検索アプローチと、選定段階でどれを起点に据えるかの判断軸を整理します。

以下の表で、3アプローチの特徴を比較しました。表の後で各アプローチを個別に解説し、最後に「どれを起点にすべきか」の判断軸まで踏み込みます。

アプローチ	入力	検索精度の軸	向いている用途
画像ベース検索	図面画像・スケッチ	形状の類似度	流用設計・形状起点の検索
属性情報ベース検索	キーワード・属性値	記載テキスト・メタデータ	型番・部品名での再検索
ハイブリッド検索	画像＋属性＋キーワード	形状＋属性の複合スコア	実運用での主流／精度が必要な全社導入

製造業の実運用では、単一アプローチだけで完結するケースは少なく、ハイブリッド型が主流になりつつあります。自社の図面資産のデジタル化状況・利用者の習熟度・検索シナリオによって、どこを起点に据えるかが変わってくる点が選定のポイントです。

画像ベース検索（形状特徴量）

画像ベース検索は、図面画像から形状特徴量を抽出し、データベース上の図面と類似度を計算するアプローチです。CADDi Drawerでは、特許取得済みの独自画像解析アルゴリズムにより、形状特徴から類似図面を登録図面全体から検出できると公式サイトで説明されています。

手描きスケッチや別案件の図面を入力するだけで類似図面を発掘できるため、流用設計・形状起点の検索シナリオで強みを発揮します。一方、図面の記載テキスト（材質記号・公差など）による絞り込みは画像だけではカバーしにくい点に注意が必要です。

属性情報ベース検索（テキスト・メタデータ）

属性情報ベース検索は、図面内のテキスト（AI-OCRで抽出した文字情報）や別システムから引き込んだメタデータ（部品名・材質・発注実績）をキーに、従来型のキーワード検索と同じ感覚で過去図面を探すアプローチです。型番がすでに分かっているケースや、品名・材質記号で絞り込みたいケースに強みがあります。

この方式は検索者にとって直感的で、導入・教育コストが低い一方、「名前は忘れたが形だけ覚えている」というシナリオには弱いため、単独運用より次のハイブリッド型への発展が現実的です。

ハイブリッド検索（形状＋属性）

ハイブリッド検索は、画像ベースと属性情報ベースを同時に実行し、複合スコアで類似度を評価するアプローチです。形状起点の検索結果から、キーワード・材質記号・発注実績など複数条件で絞り込めるため、現場の多様な検索シナリオに対応しやすくなります。

CADDi Drawerのように「特許技術の類似検索」と「記載テキストの全文検索」、さらに2023年8月のアップデートで追加された差分表示・キーワードフィルタ・図面回転表示までを組み合わせることで、全社運用に耐える検索精度と運用性を実現する設計が現状の到達点です。

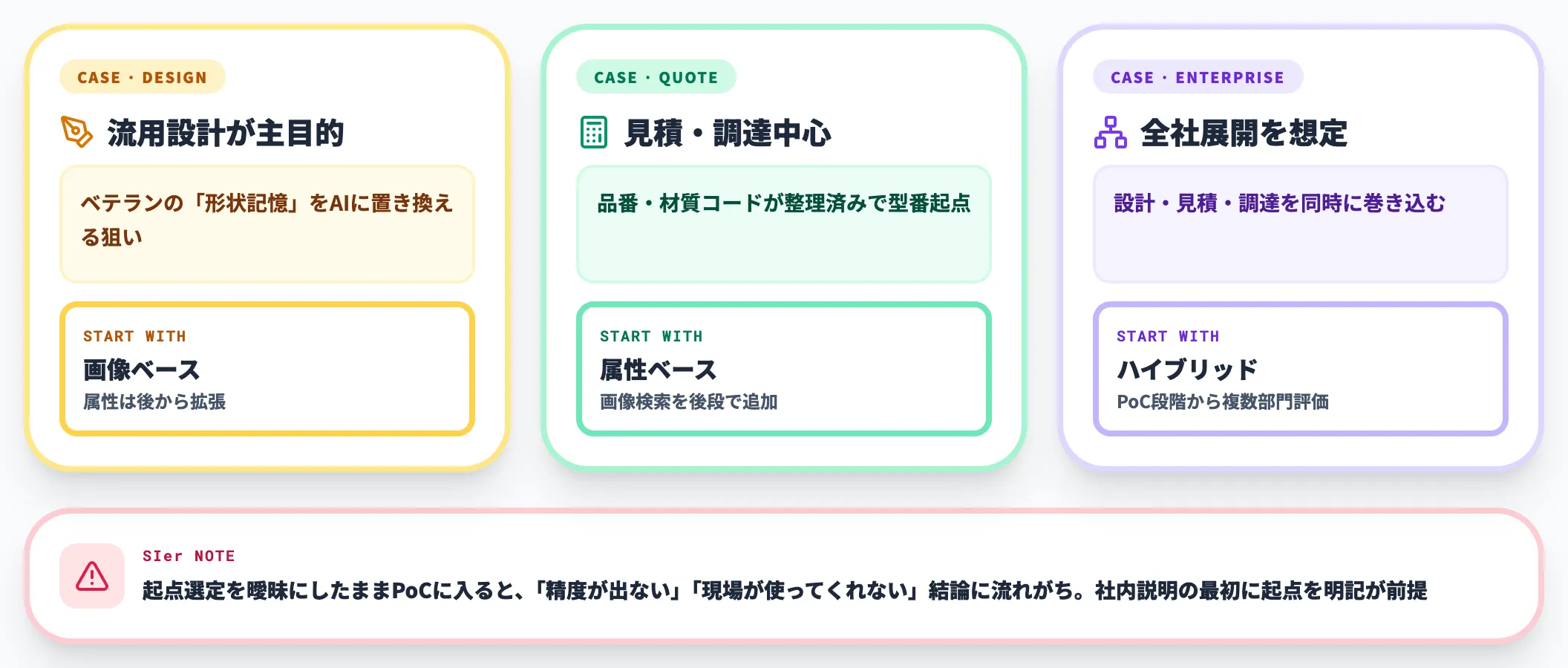

どのアプローチを起点にすべきか

AI総合研究所の導入支援の経験から、起点アプローチはユースケースで決めるのが現実的です。

• 流用設計・スケッチ起点が主目的なら画像ベースから
  ベテランの「形状記憶」をAIに置き換える狙いなら画像ベースを最初に走らせ、属性情報は後から拡張する


• 見積もり・調達など型番起点が中心なら属性ベースから
  すでに品番・材質コードが整理されているなら属性ベースで早期に成果を出し、画像検索を後段で追加する


• 設計・見積・調達を同時に巻き込む全社展開ならハイブリッド前提
  PoCの段階からハイブリッド検索を採用し、複数部門のシナリオを一度に評価する



この最初の起点選定を曖昧にしたままPoCに入ると、「精度が出ない」「現場が使ってくれない」という結論に流れがちです。社内説明の最初のスライドに、どのアプローチを起点に据えるかを明記することを強く推奨します。

---

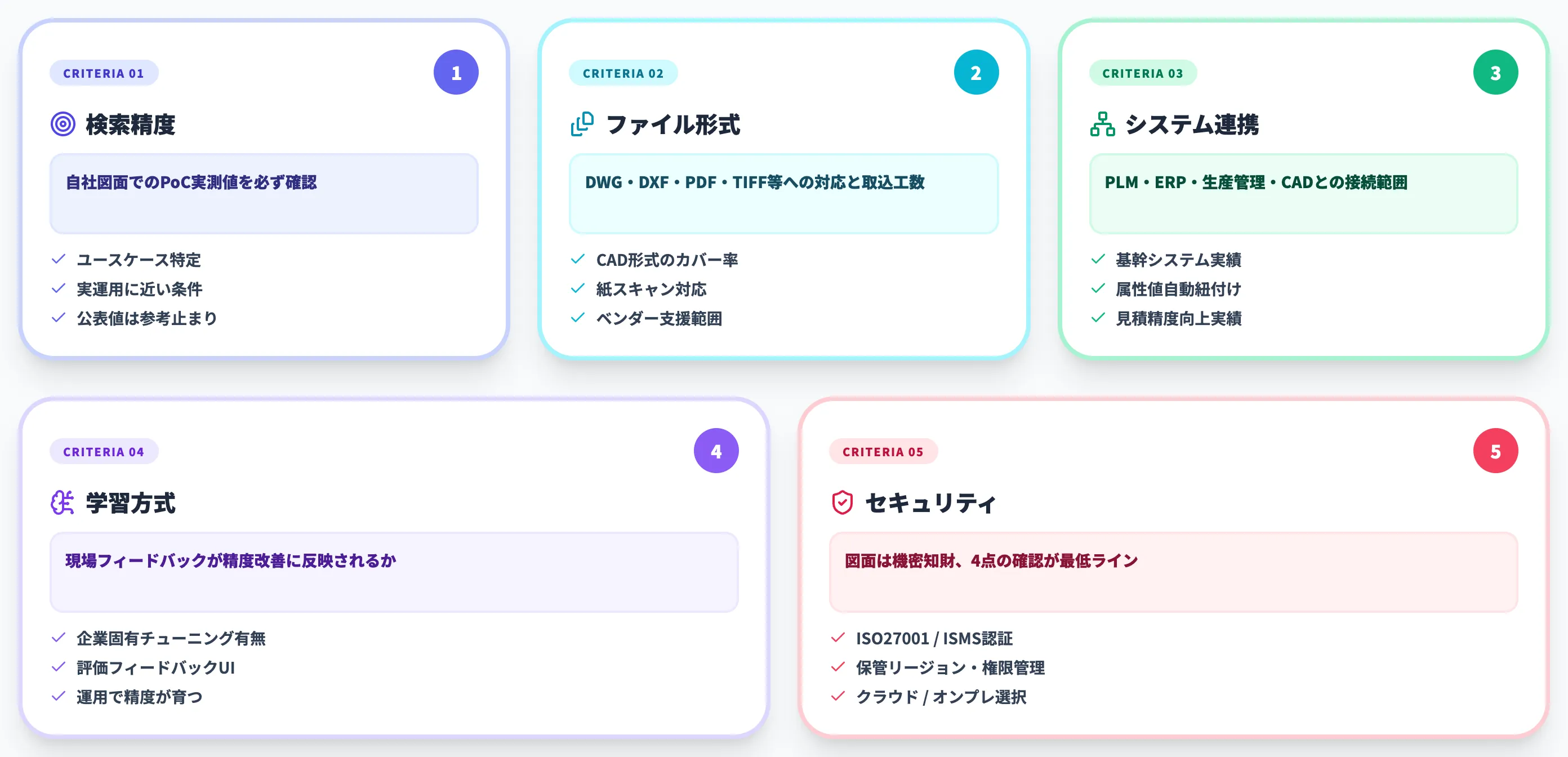

AI類似図面検索の選定5基準

AIによる類似図面検索の導入を成功させるには、ベンダーが公表する精度だけでなく、自社の過去図面資産と業務フローに適合する基準でサービスを選ぶことが欠かせません。本節では、選定時に必ず確認すべき5つの基準を整理します。

基準1：検索アプローチと精度の実測値

まず、自社の主要ユースケース（流用設計／見積もり／調達VE）に対して、画像ベース・属性情報ベース・ハイブリッドのどれが最適かを特定したうえで、ベンダーに自社図面でのPoC検索を依頼し、実測精度を記録します。公表値はベストケースの平均になりがちなため、自社の実運用に近い条件での検索結果を必ず確認してください。

基準2：対応ファイル形式と既存資産の取り込み工数

PDF、TIFF、DWG、DXF、紙スキャン画像など、自社に蓄積されている図面のファイル形式に対応しているかは基本条件です。テクノアのAI類似図面検索ではDWG・XDW・DXF・PDF・PNG・TIFF・BMP・JPGへの対応が公開されていますが、公式の対応拡張子表でDWG・XDWはPro オンプレミス版のみ対応と注記されている点に注意が必要です。SellBOTではPDF・TIF図面が容量制限なく利用可能とされています。

取り込み工数の見積もりも、導入判断の重要な変数です。数万枚クラスの過去図面を一括登録する際、変換作業・メタデータ整備にどの程度の期間とコストがかかるかを、ベンダーの支援範囲まで含めてPoC段階で確認します。

基準3：システム連携の範囲（PLM／ERP／生産管理）

検索結果を設計業務に実装するには、PLM・ERP・生産管理システム・CADなどとのデータ連携が必須です。テクノアはTECHS-BK／TECHS-Sシリーズとの連携による見積精度向上を公式サイトで打ち出しており、CADDi Drawerは図面属性値をキーに関連情報を自動紐付けする機能で、設計資料・発注実績・CADファイルまでをカバーする設計になっています。

連携先の幅広さだけでなく、自社が主力で使う基幹システムとの実績有無を、ベンダーの導入事例で確認するのが確実です。生産管理側の運用は生産管理AIの活用ガイドもあわせて参照すると、連携シナリオの設計が立てやすくなります。

基準4：学習方式と社内ナレッジの蓄積

検索結果の精度を継続的に改善するには、現場のフィードバックをAIが学習できる仕組みが重要です。テクノアが公式で掲げる「利用企業に合わせたAIチューニング」のように、運用を通じて自社の図面傾向にAIが最適化されていく方式は、自社ナレッジとしての価値を高めます。

逆に学習機能がないツールでは、導入初期の精度がそのまま運用精度になる点を理解しておくべきです。選定時は、学習方式・評価フィードバックUI・企業固有チューニングの有無を必ず確認します。

基準5：セキュリティと運用管理機能

図面データは多くの場合、機密性の高い知的財産です。クラウド型サービスを採用する場合、ISO27001／ISMS認証、データ保管リージョン、アクセス権限管理、監査ログの4点は最低限確認すべき項目です。CADDi Drawerの公式サイトではエンタープライズ水準のセキュリティ・ISO27001／ISMS認証が明記されており、大手製造業が採用する前提の設計になっています。

オンプレミス運用が求められるケースでは、提供形態（クラウド／オンプレ）の選択肢があるかどうかもあわせて確認します。

---

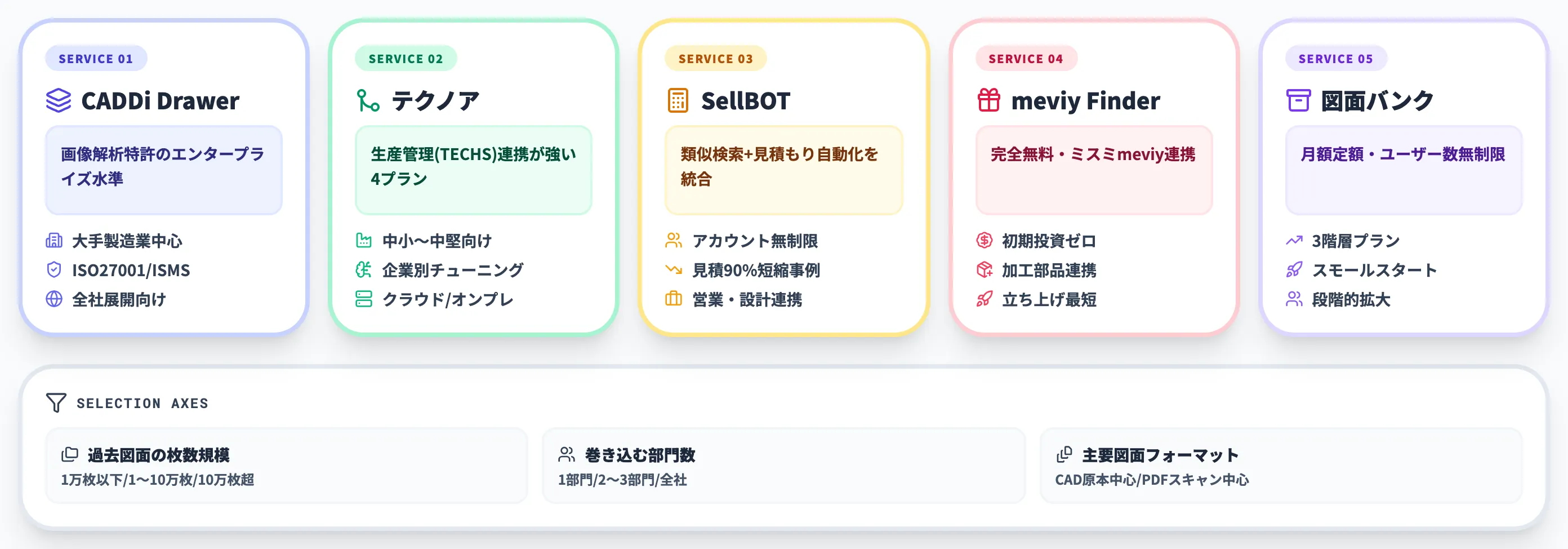

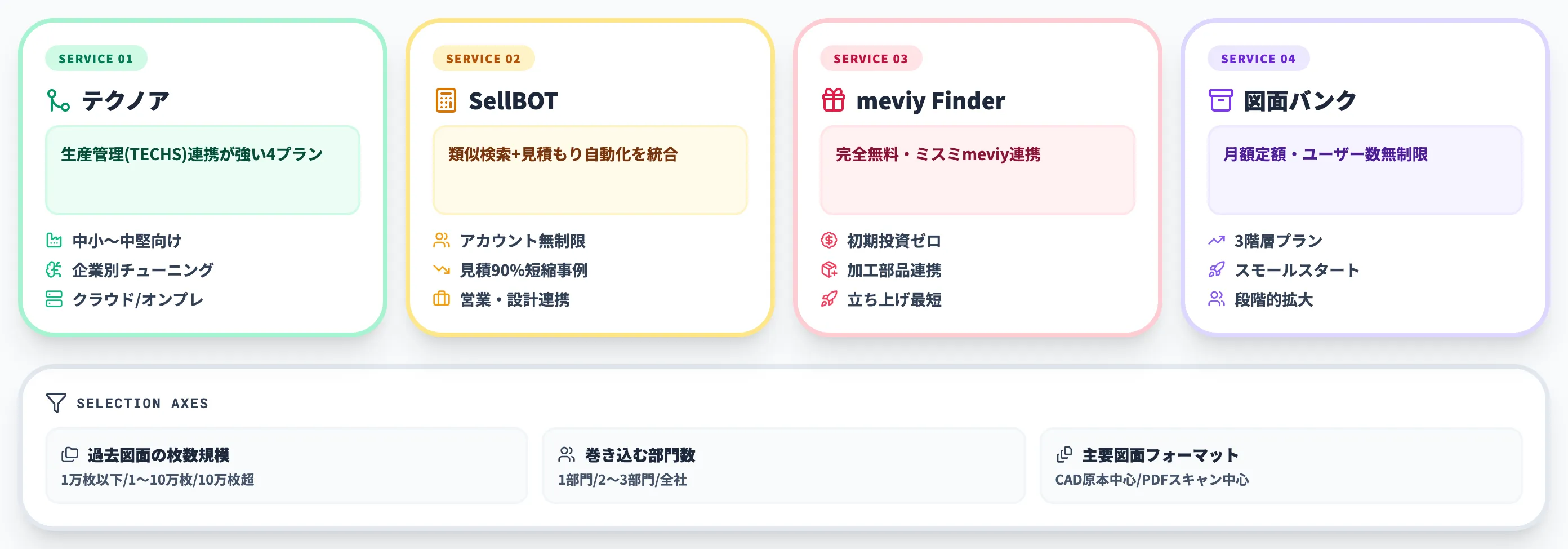

主要サービスの選定軸別比較

2026年4月時点で国内で利用できる主要なAI類似図面検索サービスは、大手製造業向けの本格プラットフォームから中小製造業向けの月額定額サービスまで、性格の異なる複数の選択肢があります。本節では、選定軸ごとにどのサービスが候補に挙がりやすいかを整理します。なお、図面の主要形式が2D PDFスキャン中心か、DWG／DXF／STEPなどCAD原本が残っているかで、画像検索と属性検索のどちらに重みを置くかが変わるため、サービス選定の前に自社図面のフォーマット構成を棚卸しするのが先決です。

以下の表で、5サービスを選定軸別に比較しました。表の後で各サービスの詳細と「どの条件下で候補に挙がるか」を1〜2文に絞って解説します。

サービス	提供会社	強み	候補に挙がる条件
CADDi Drawer	キャディ	特許技術の類似検索＋差分表示＋関連データ自動紐付け	中堅〜大手製造業のエンタープライズ運用
AI類似図面検索	テクノア	利用企業ごとのAIチューニング／TECHSシリーズ連携	生産管理システムと一体導入したい中小〜中堅製造業
SellBOT	REVOX	類似検索＋見積もり自動生成のセット／アカウント無制限	営業・設計・調達を巻き込んだ見積もり業務改革
meviy Finder	ミスミグループ本社	完全無料／meviy加工部品連携	初期投資を抑えてスモールスタートしたい企業
図面バンク	New Innovations	月額定額・ユーザー数無制限	小規模チームの段階導入

どのサービスも類似検索を中核機能に据えていますが、後段の見積もり連携・基幹システム接続・セキュリティ水準で明確に差が出ます。自社の過去図面数と利用者数、将来拡張したい範囲を踏まえて、どのレイヤーまで任せたいかを最初に決めると絞り込みが早くなります。

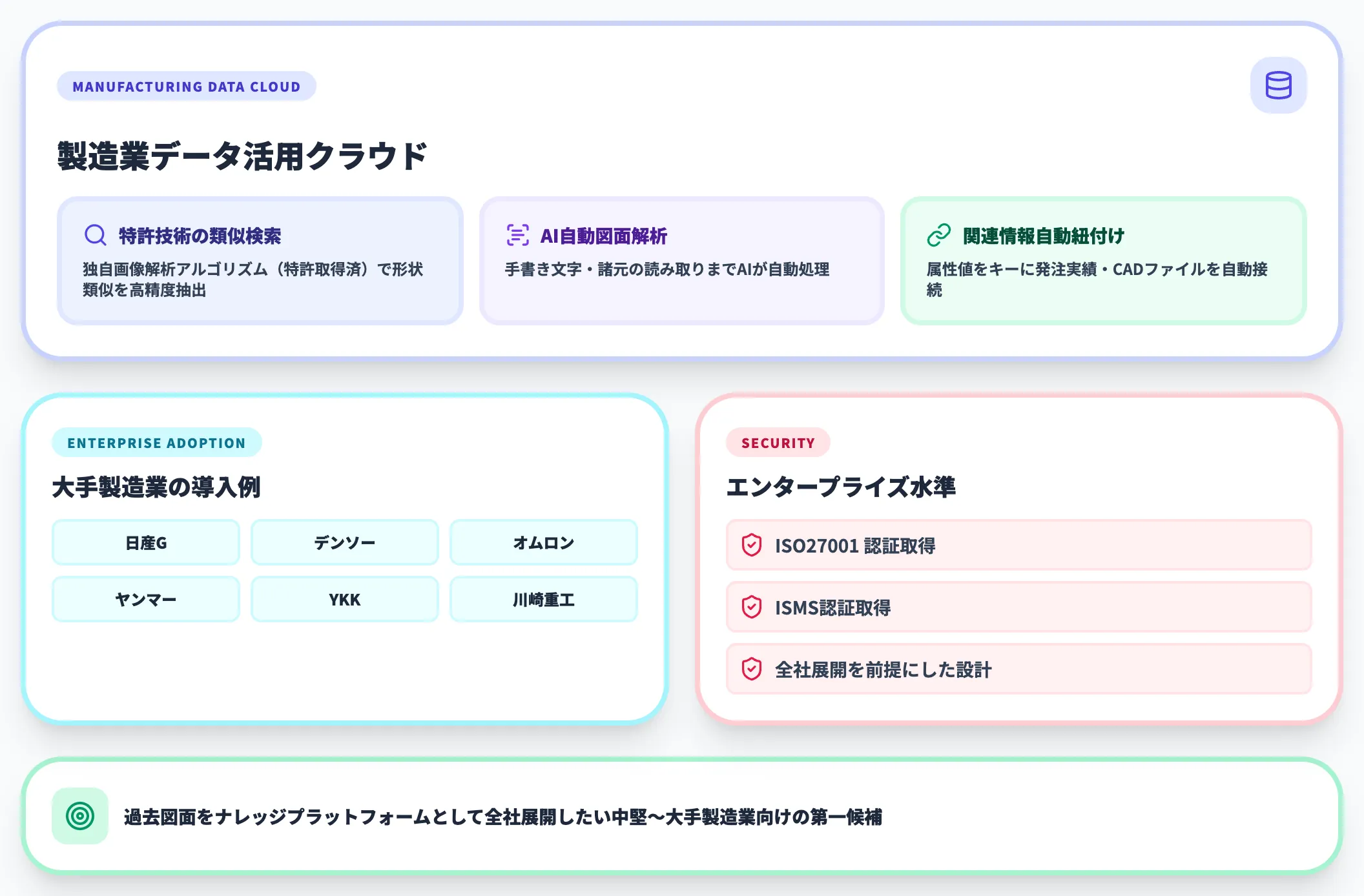

CADDi Drawer（キャディ）

CADDi Drawerは、製造業データ活用クラウドとして位置づけられる本格プラットフォームです。独自の画像解析アルゴリズム（特許取得済）による類似図面検索を中核に、AI自動図面解析による手書き文字・諸元の読み取り、関連情報の属性値ベース自動紐付けまでをカバーします。

公式サイトでは、日産グループ・デンソー・オムロン・ヤンマー・YKK・川崎重工業などの大手製造業での導入が紹介されており、エンタープライズ水準のセキュリティ（ISO27001／ISMS認証取得）も整っています。過去図面をナレッジプラットフォームとして全社展開し、エンタープライズ水準のガバナンスが必要な企業に向いた候補です。

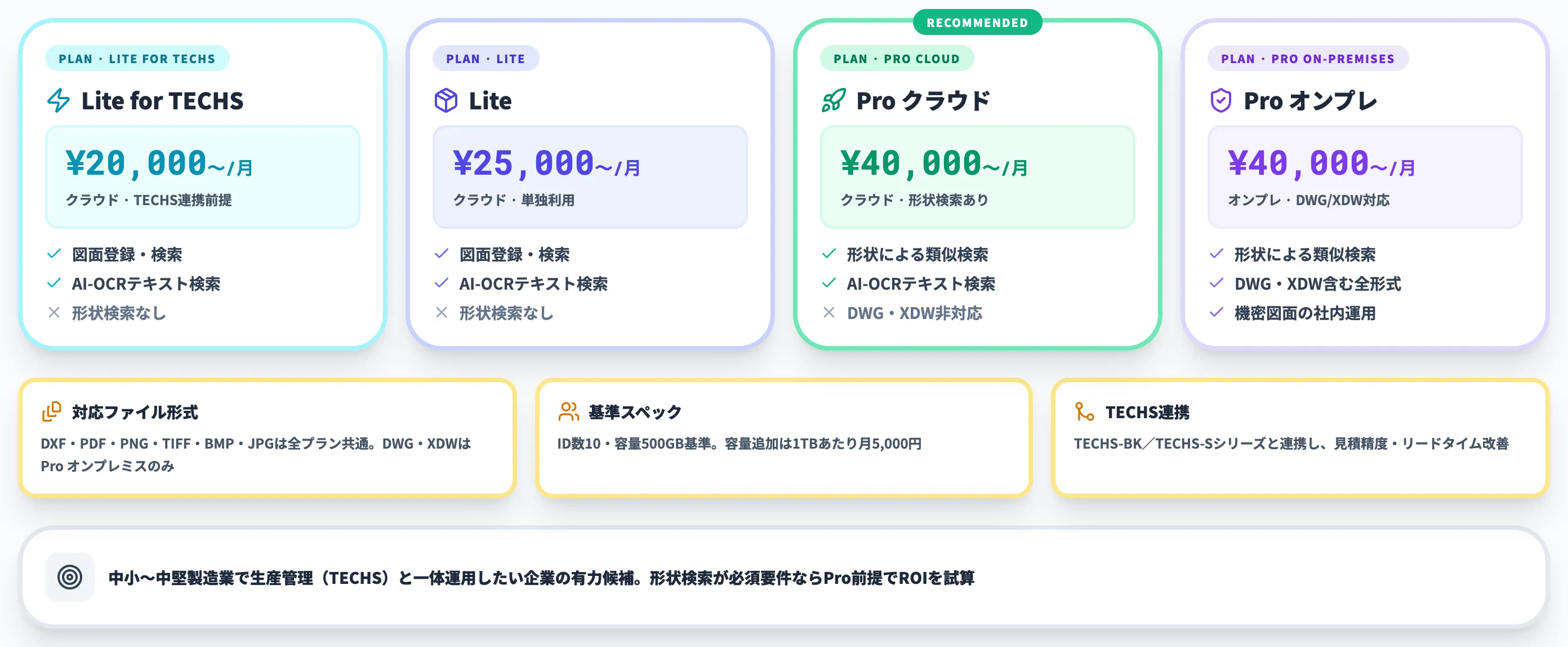

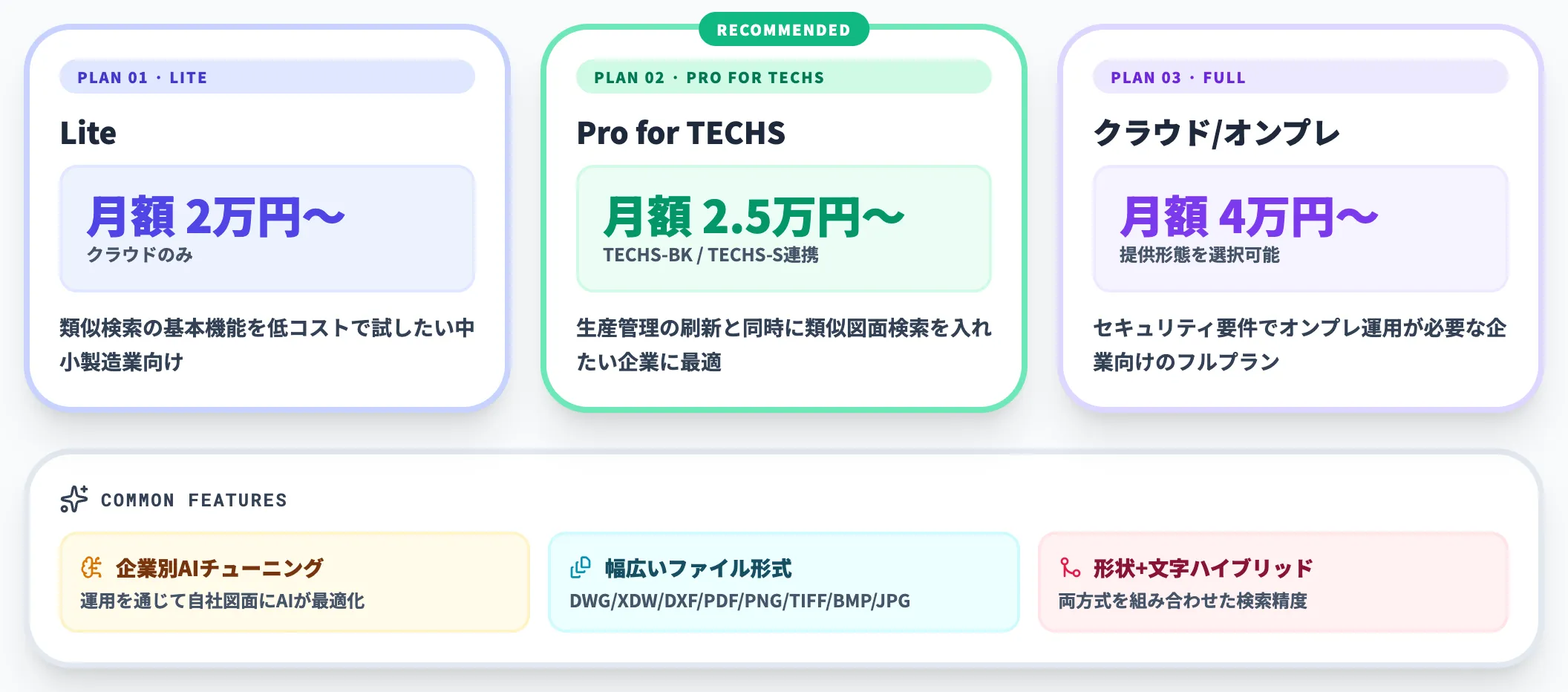

AI類似図面検索（テクノア）

テクノアのAI類似図面検索は、中小製造業向けに利用企業ごとのAIチューニングと生産管理システム連携を組み合わせたサービスです。DXF・PDF・PNG・TIFF・BMP・JPGに加え、Pro オンプレミス版ではDWG・XDWまでカバーし（Lite for TECHS／Lite／Pro クラウドはDWG・XDW非対応）、TECHS-BK／TECHS-Sシリーズとの連携によって見積精度とリードタイムの改善をセットで打ち出しています。

公式の料金ページでは、Lite for TECHS月額20,000円〜、Lite月額25,000円〜、Pro（クラウド）月額40,000円〜、Pro（オンプレミス）月額40,000円〜の4プランが公開されています（いずれも税別、ID数10・容量500GB基準。容量追加は1TBあたり5,000円/月）。Lite系は図面登録・検索とAI-OCRテキスト検索が中心で、形状による類似図面検索はProプランのみで利用可能です。生産管理システム（TECHS-S/TECHS-BK）と一体運用したい中小〜中堅製造業の有力候補で、形状検索が必須要件ならPro前提でROIを試算するのが妥当です。

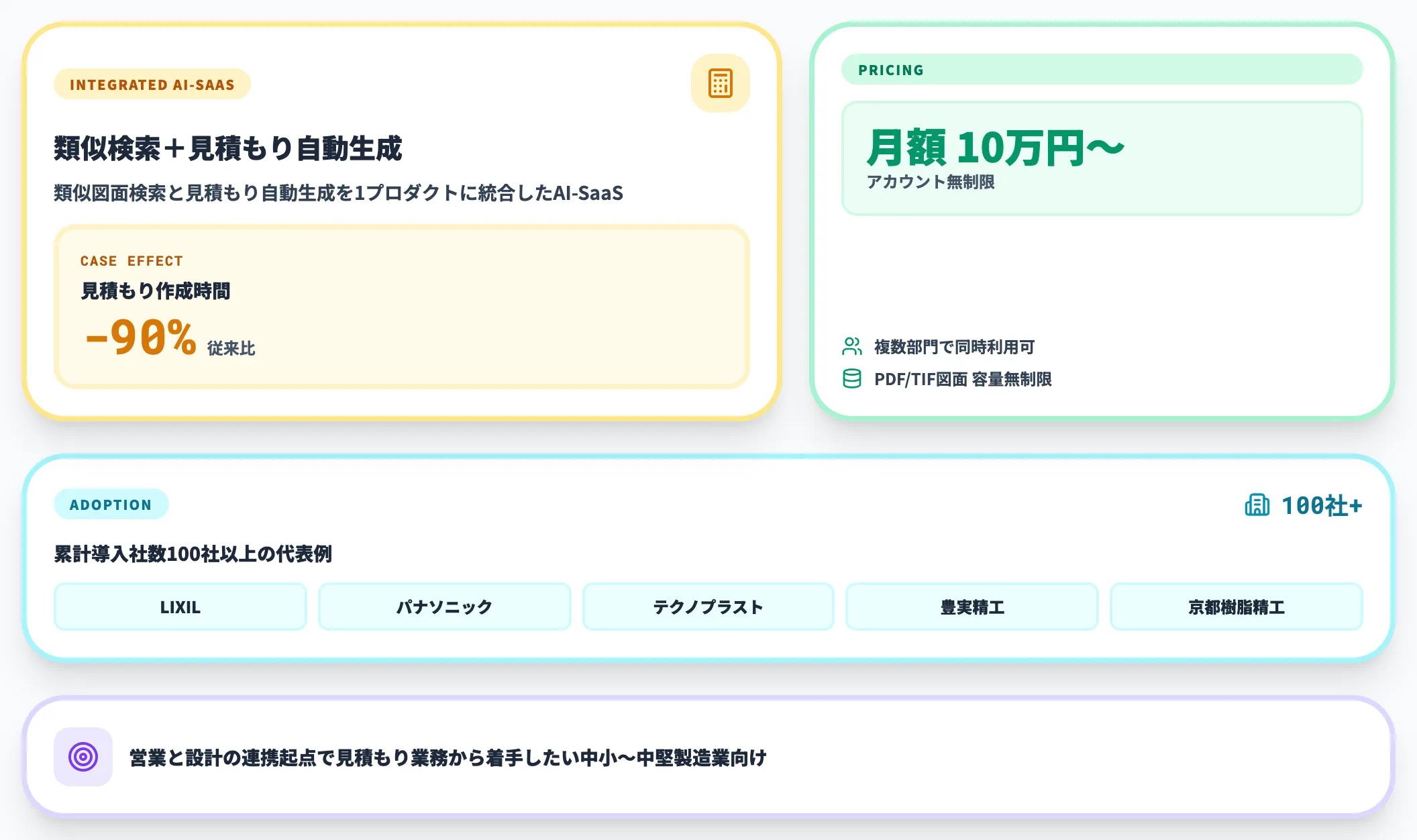

SellBOT（REVOX）

SellBOTは、類似図面検索と見積もり自動生成を1つのプロダクトに統合したAI-SaaSです。月額10万円〜でアカウント無制限・PDF／TIF図面の容量無制限を公表しており、営業・設計・調達の複数部門で同時利用しやすい価格設計が特徴です。

公式サイトでは、見積もり作成時間を従来比90%削減した事例、累計導入社数100社以上、LIXIL・パナソニック・テクノプラスト・豊実精工・京都樹脂精工などへの導入が紹介されています。営業と設計の連携を起点に、見積もり業務の自動化から着手したい中小〜中堅製造業に合う候補です。

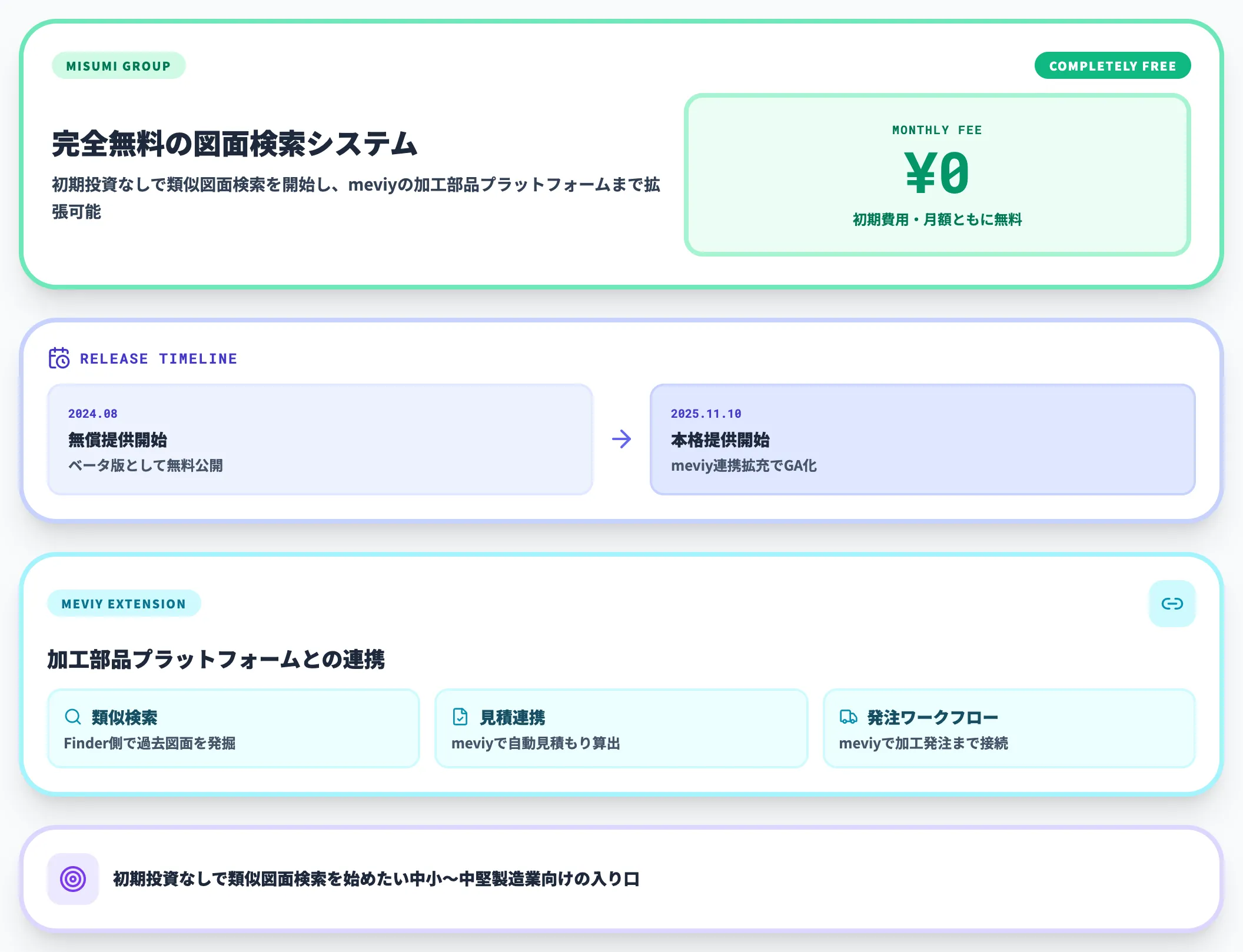

meviy Finder（ミスミグループ本社）

meviy Finderは、ミスミグループ本社が提供する完全無料の図面検索システムです。2024年8月に無償提供を開始したのち、2025年11月10日に本格提供が開始されており、ミスミの加工部品プラットフォームmeviyとの連携も拡充されています。

完全無料で提供されている点が最大の特徴で、初期投資なしで類似図面検索を試したい中小〜中堅製造業の候補として有効です。導入後にmeviyでの見積・発注ワークフローと組み合わせる拡張もしやすい位置づけです。

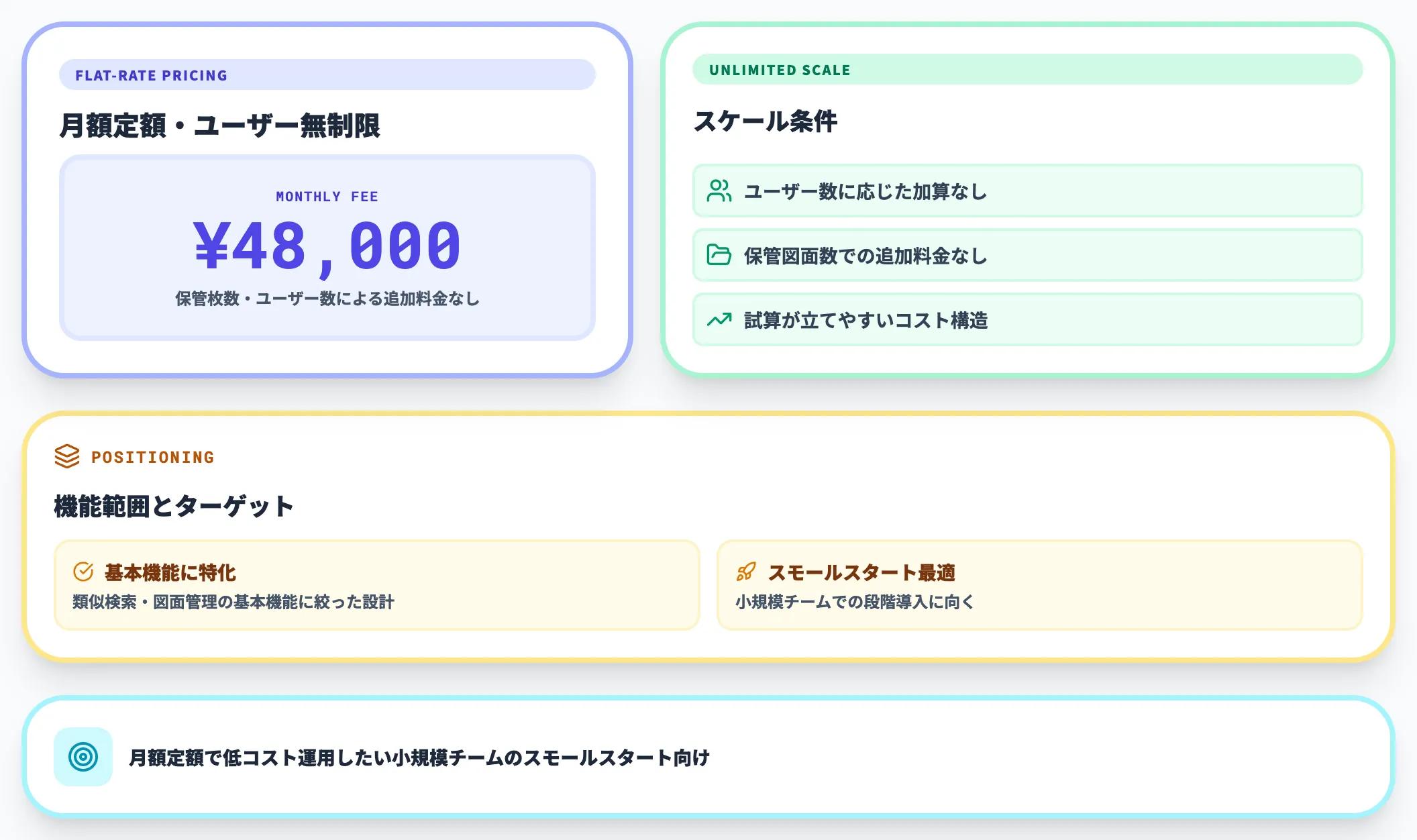

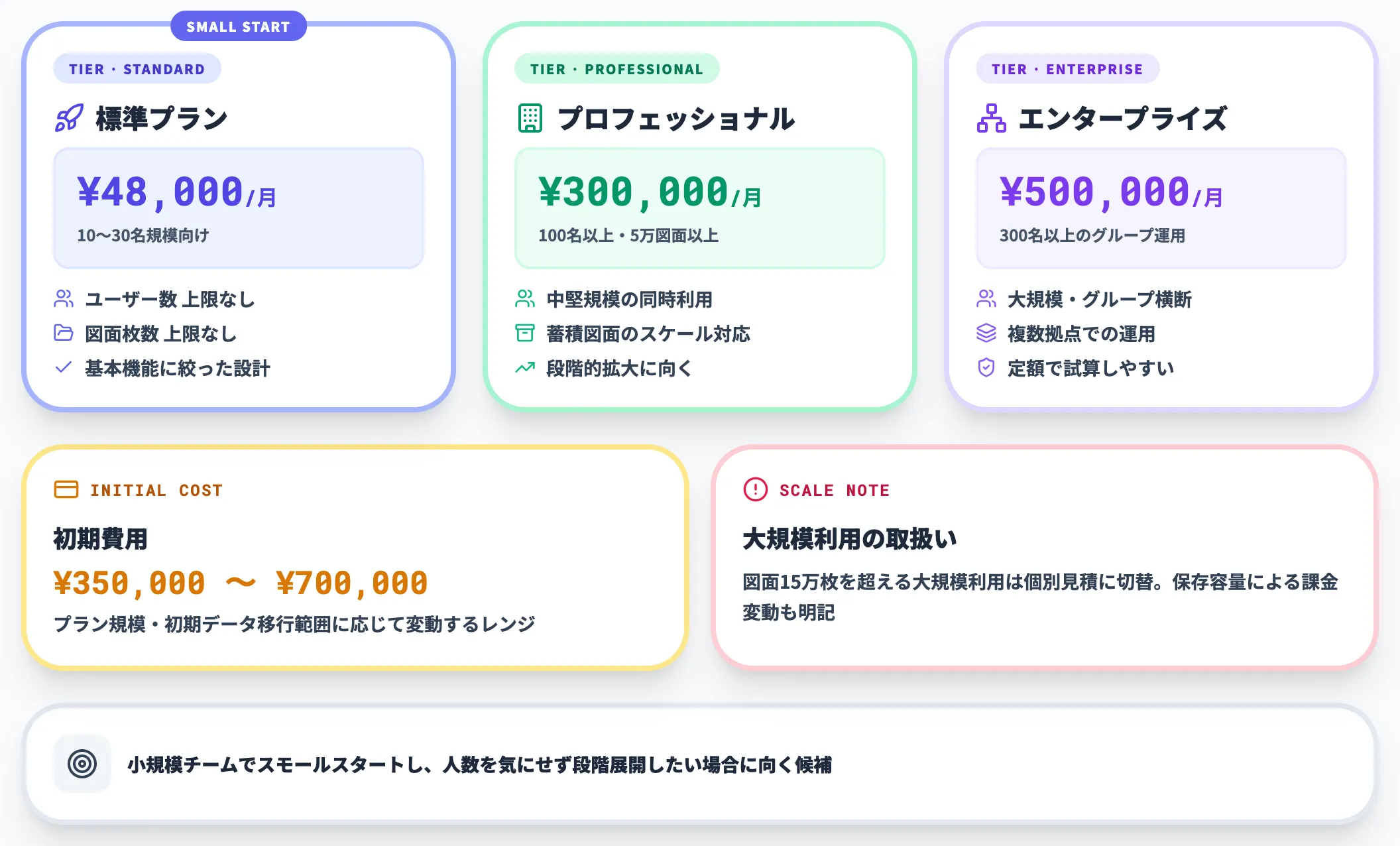

図面バンク（New Innovations）

図面バンクは、月額定額・ユーザー数無制限で運用できる低コスト志向の図面管理／類似検索サービスです。標準プランは月額48,000円（10〜30名規模向け）でユーザー数・図面枚数とも上限なしですが、保存容量での課金変動と、図面15万枚を超える大規模利用は個別見積もりに切り替わる点が公式に明記されています。100名以上・5万図面以上ならプロフェッショナル（月額30万円）、300名以上のグループ運用ならエンタープライズ（月額50万円）、初期費用は350,000〜700,000円のレンジです。

小規模チームでスモールスタートしたいケースに合う候補で、人数を気にせず段階展開したい場合に向きます。スコープは他の大手プラットフォームほど広くありませんが、基本機能に絞って導入する場合は十分な選択肢になります。

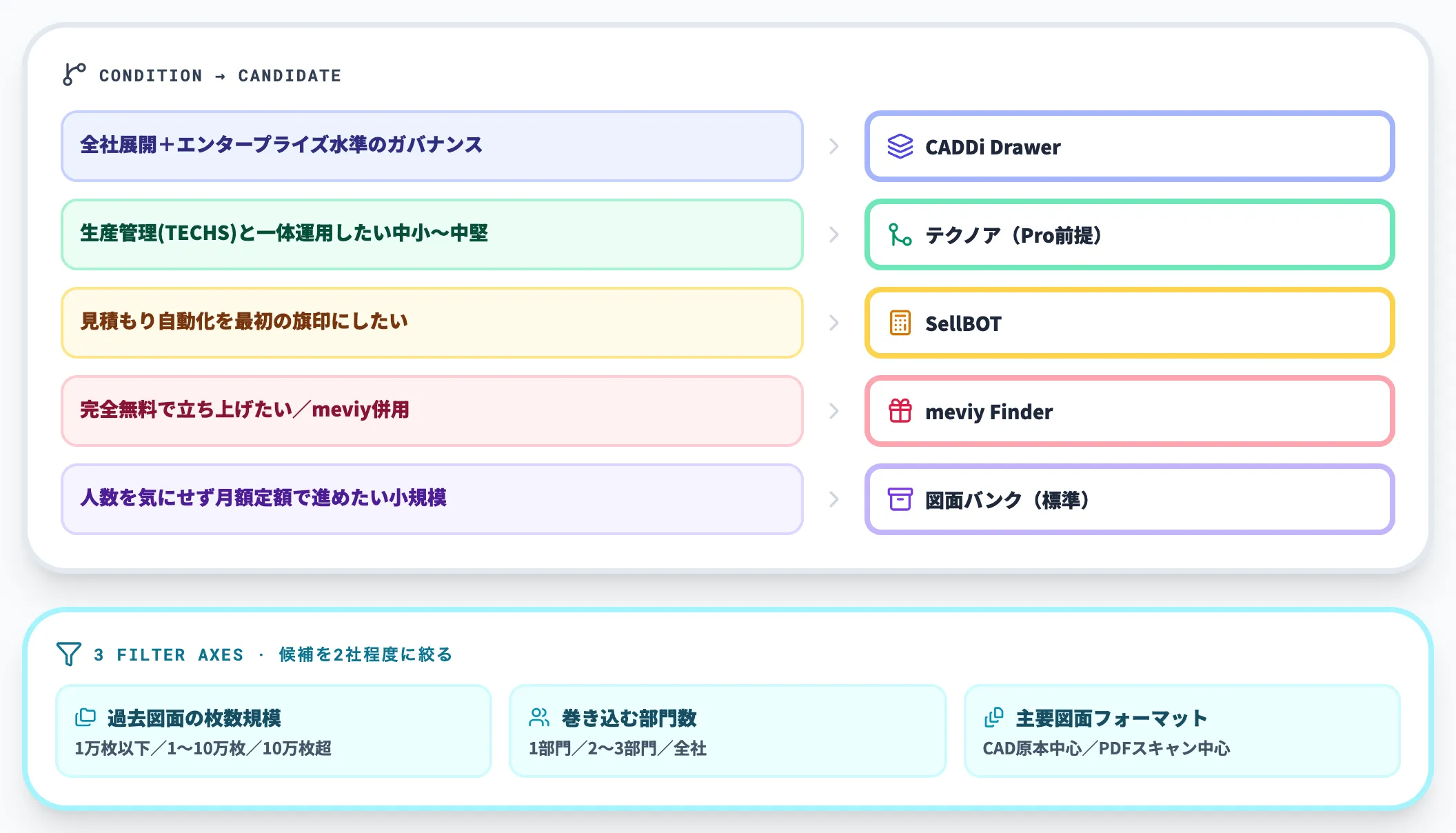

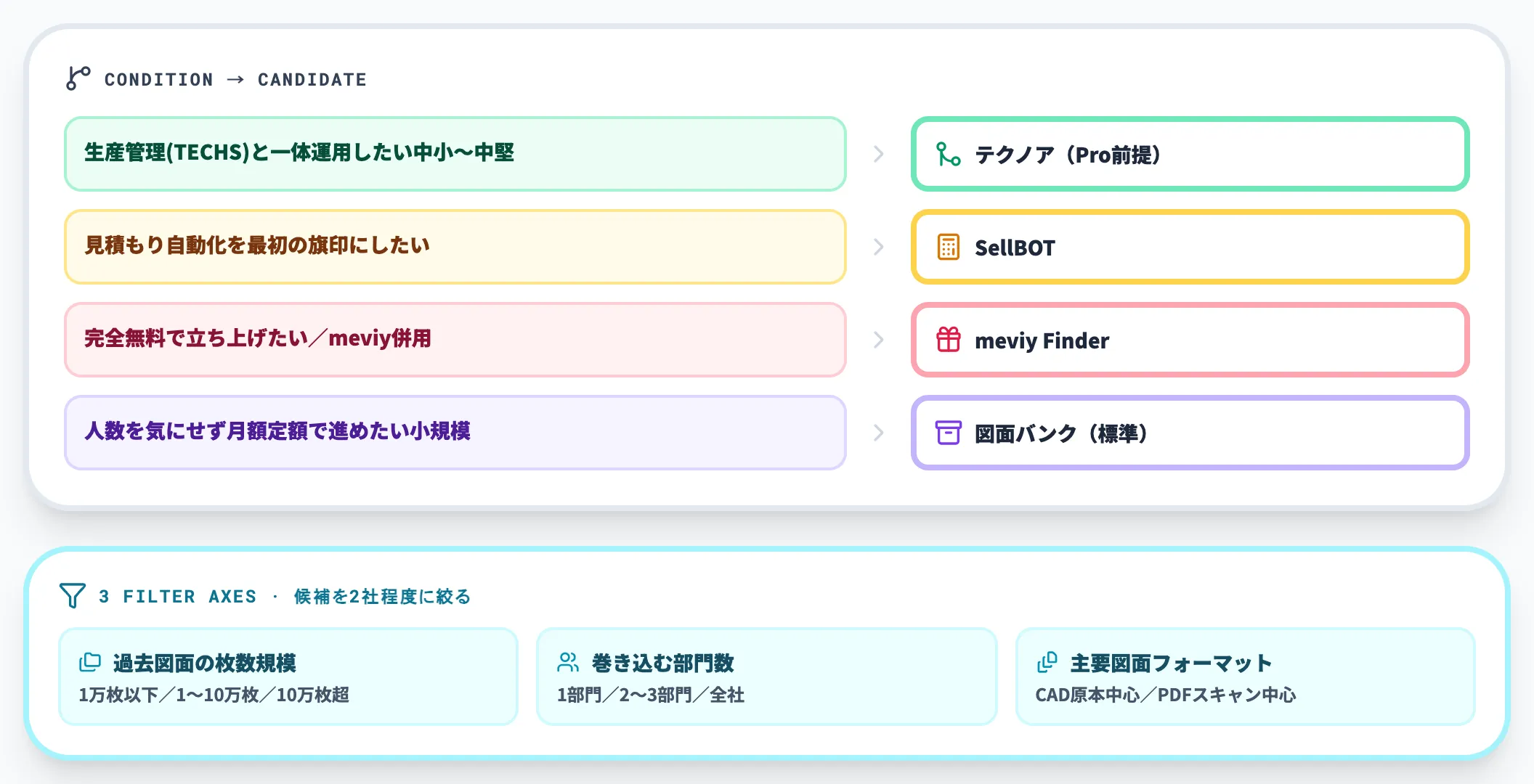

条件別にどのサービスが候補になるか（SIerの視点）

AI総合研究所として、目的別の候補は次のように整理しています。あくまで条件付きの候補リストであり、最終選定はPoCでの検証結果と運用部門の合意で決まります。

• 全社展開＋エンタープライズ水準のガバナンスが必要ならCADDi Drawer
• 生産管理（TECHS等）と一体運用したい中小〜中堅ならテクノア（形状検索を要件に含めるならPro前提）
• 見積もり自動化を最初の旗印にしたいならSellBOT
• 完全無料で立ち上げたい／meviyを併用しているならmeviy Finder
• 人数を気にせず月額定額で進めたい小規模チームなら図面バンク（標準プラン）

迷ったら、(1) 過去図面の枚数規模（1万枚以下／1〜10万枚／10万枚超）、(2) 巻き込む部門数（1部門／2〜3部門／全社）、(3) 主要図面フォーマット（DWG／DXF／STEPなどCAD原本中心か、2D PDFスキャン中心か）の3軸で絞り込むと、検討候補が2社程度に収れんします。

---

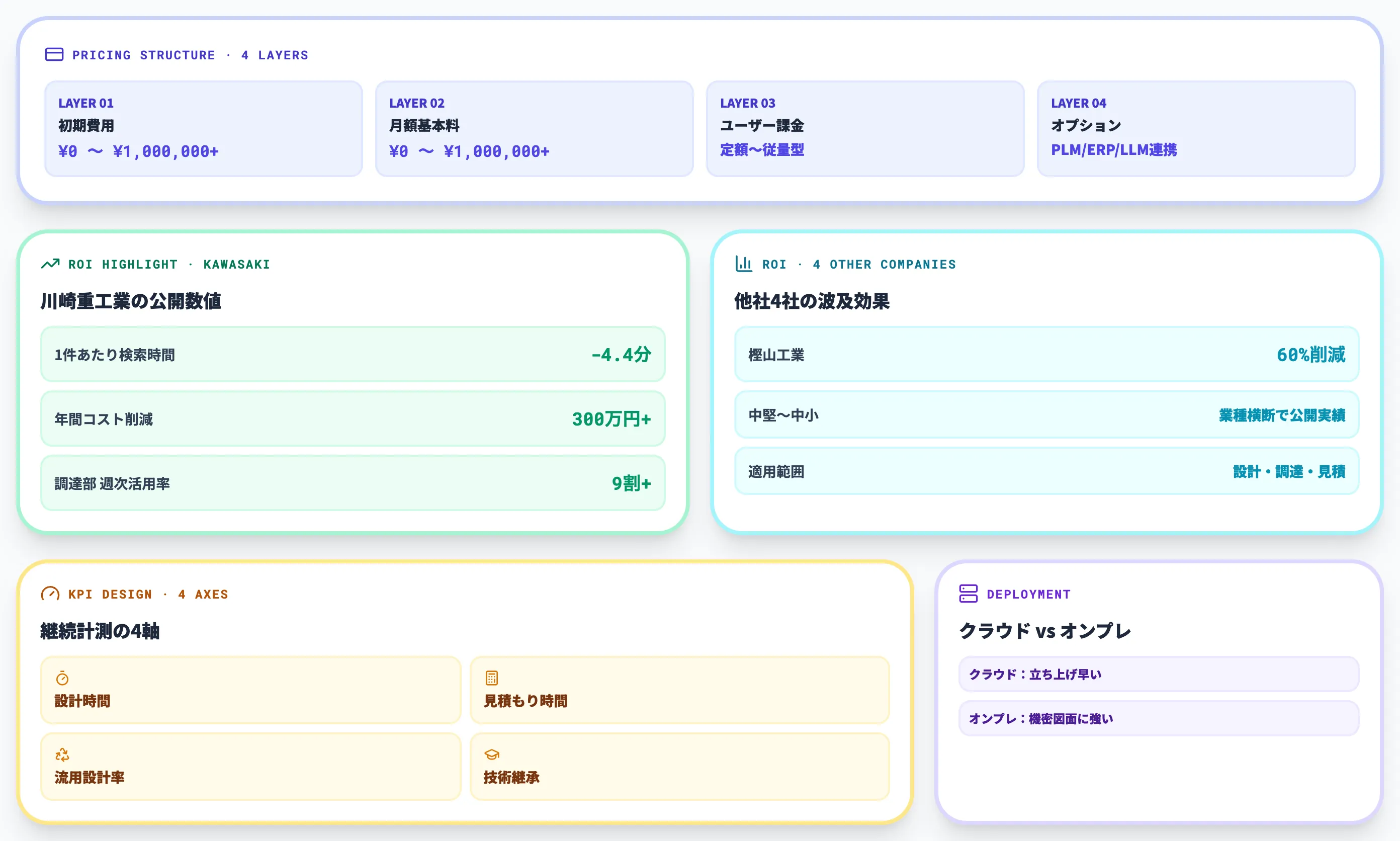

料金相場とROI設計（川崎重工4.4分短縮の数値で試算）

導入時の社内説明で最も求められるのが、料金の妥当性と投資対効果（ROI）の試算です。本節では2026年4月時点の公開情報をもとに料金の参考レンジを整理し、川崎重工業の公開数値を起点にROIを積み上げる手順まで踏み込みます。

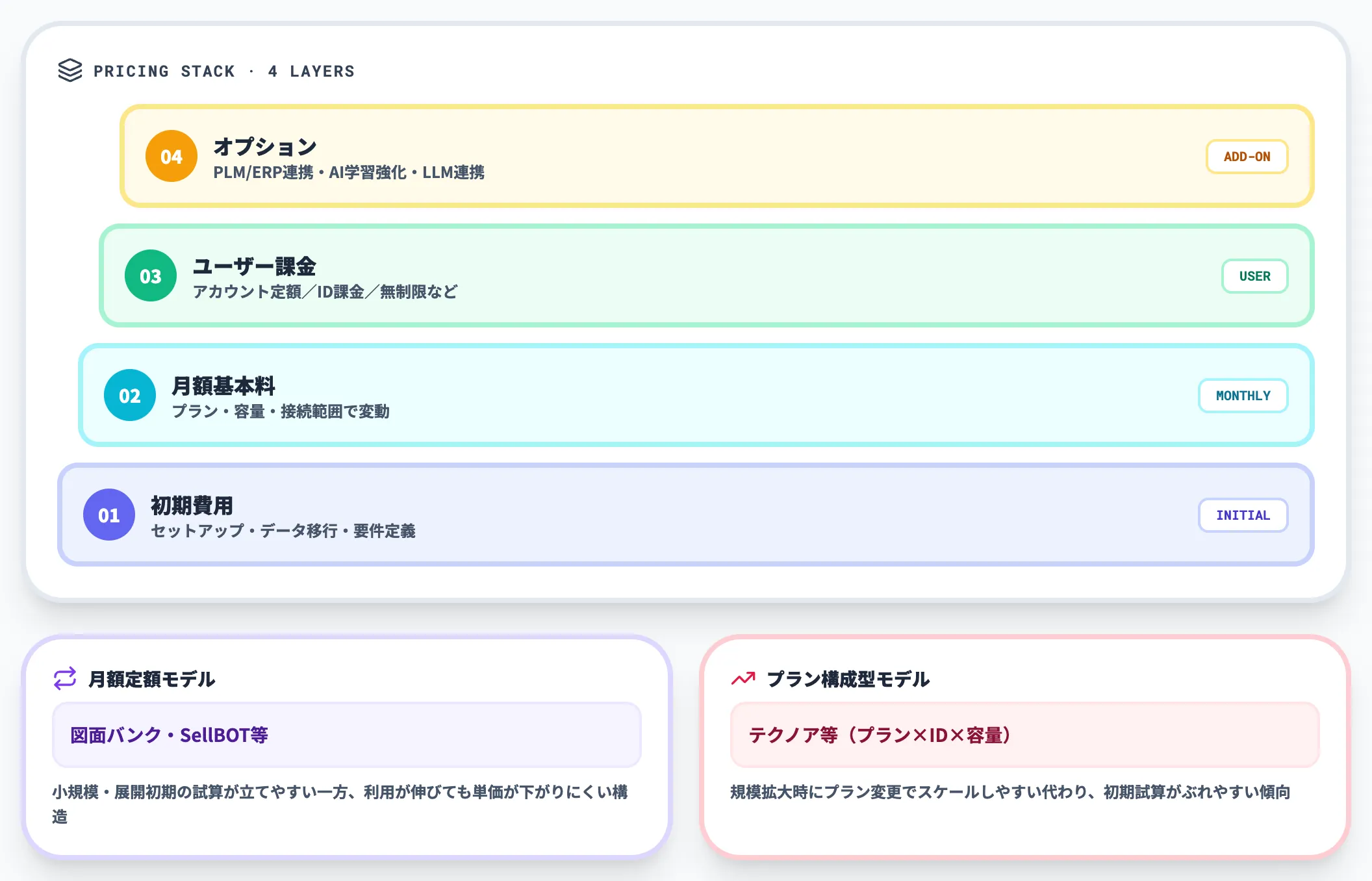

料金体系の構成要素

AI類似図面検索の料金は「初期費用＋月額基本料＋ユーザー課金＋オプション」の4層で構成されます。月額定額型と従量課金型のどちらを選ぶかは、図面の取り込み枚数と利用者数の想定で決まります。

図面バンク・SellBOTのようにユーザー数や枚数に上限を設けない定額モデルは、小規模チームや展開初期の試算が立てやすい一方、利用が伸びても単価が下がりにくい構造です。逆にテクノアのようにプラン・ID数・容量で構成が変わるサービスは、規模拡大時に機能アップグレードやプラン変更でスケールさせやすい代わり、初期の試算がぶれやすい傾向があります。

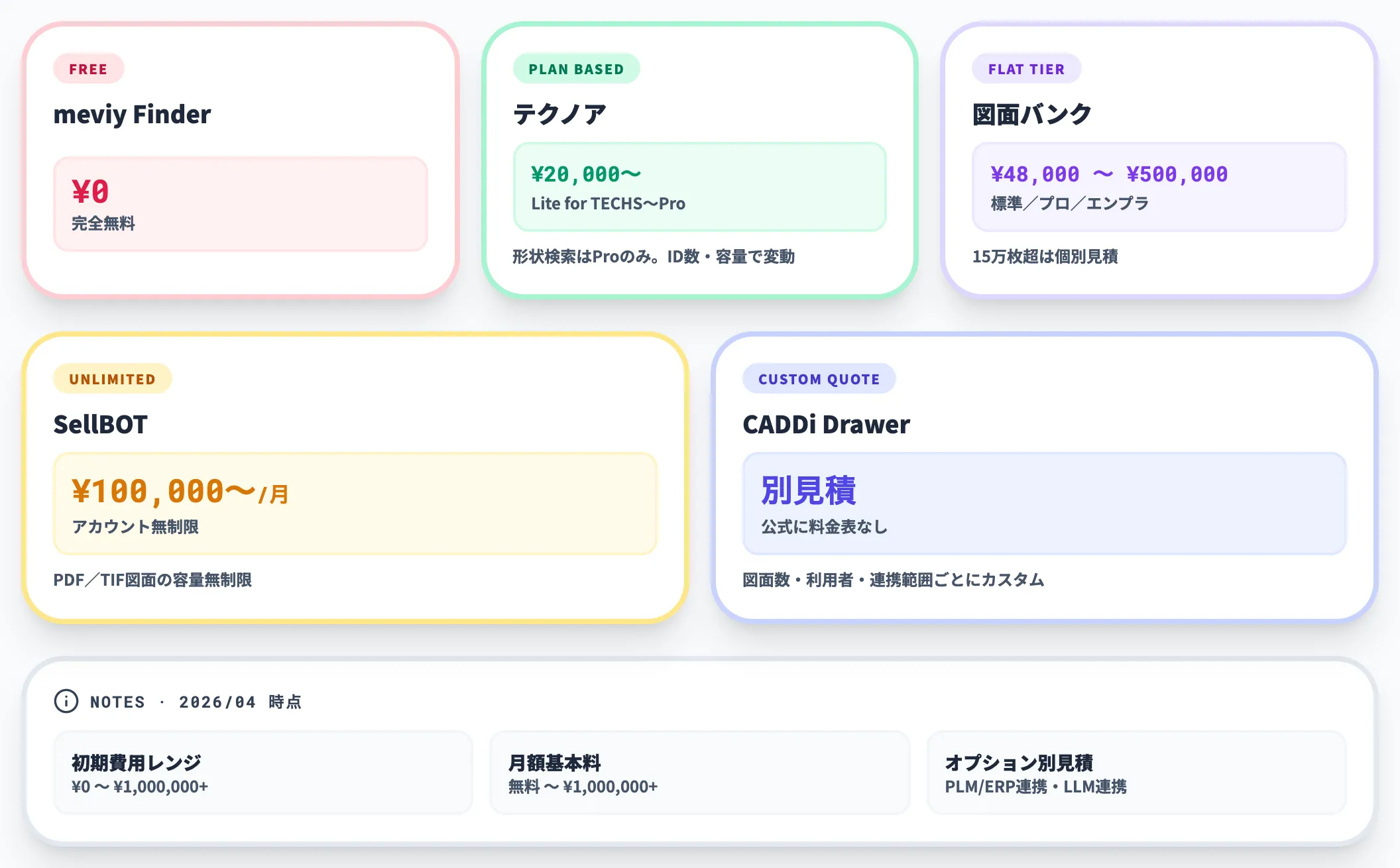

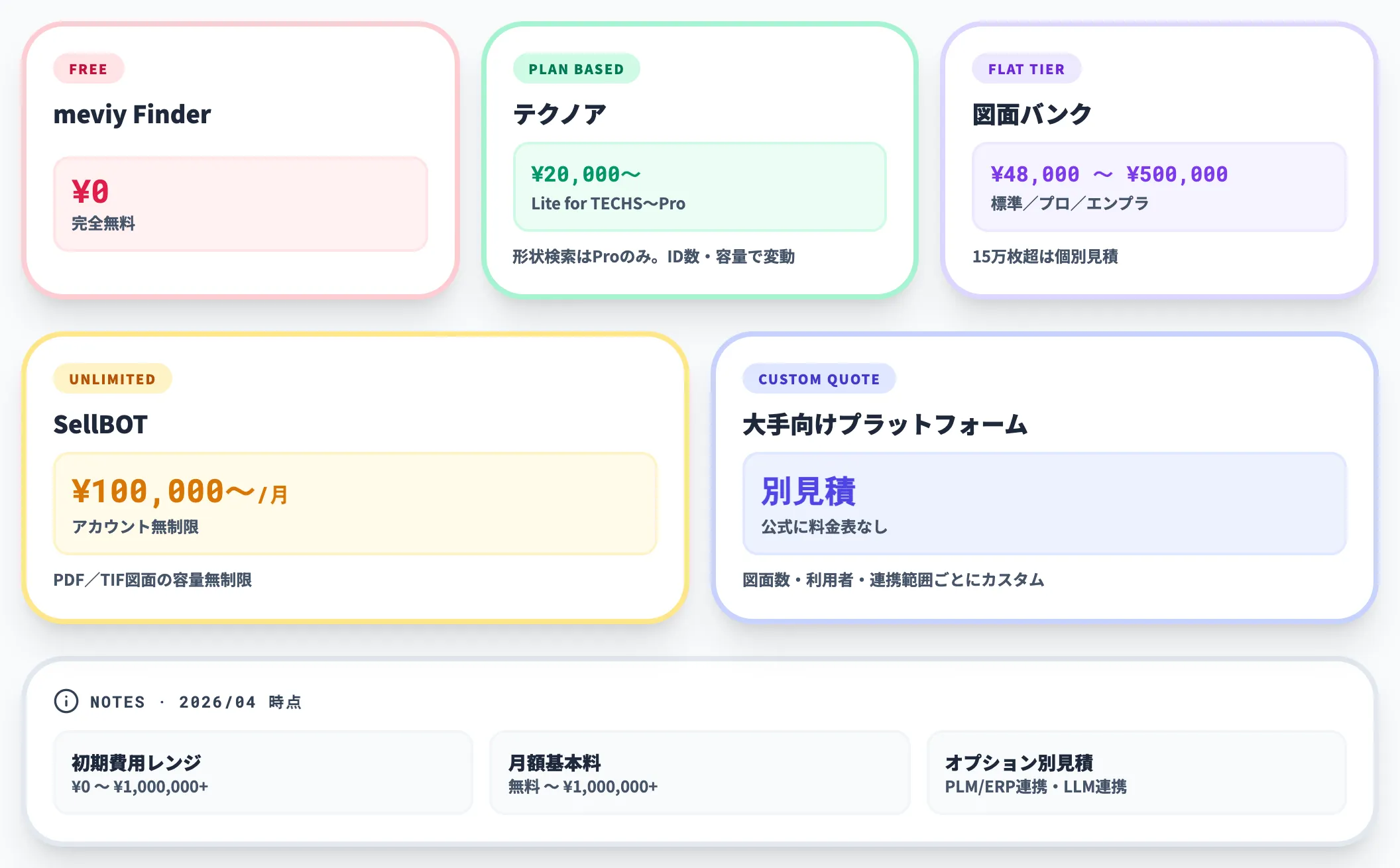

価格レンジと注記（2026年4月時点）

代表的な費用の参考レンジ（ベンダー公開情報・ヒアリング・筆者試算ベース）を表にまとめました。表の後で読み解きの観点を示します。

項目	費用（参考レンジ）	補足
初期費用	0円〜1,000,000円超	meviy Finderは完全無料、小規模SaaSは無料〜数十万円、エンタープライズ向け専用クラウドは別見積もり
月額基本料	0円〜1,000,000円超	meviy Finder無料、テクノアLite for TECHS月額20,000円〜／Lite月額25,000円〜／Pro（クラウド・オンプレ）月額40,000円〜（形状検索はProのみ）、図面バンク標準プラン月額48,000円・上位プラン月額30〜50万円（15万枚超は個別見積）、SellBOT月額10万円〜、大手プラットフォームは別見積もり
ユーザー課金	定額〜従量型	SellBOT・図面バンクはアカウント無制限、テクノアはプラン構成で変動
オプション	PLM/ERP連携・AI学習強化・LLM連携	連携先・精度要件に応じて別見積もりが一般的

大手製造業向けのCADDi Drawerのように公式サイトに料金表が記載されていないプラットフォームは、図面数・利用者数・連携範囲ごとにカスタム見積もりとなるのが一般的です。料金レンジが大きく広がる点を踏まえ、PoC段階から運用フェーズの枚数想定を決めておくことで、後続の予算交渉がスムーズに進みます。

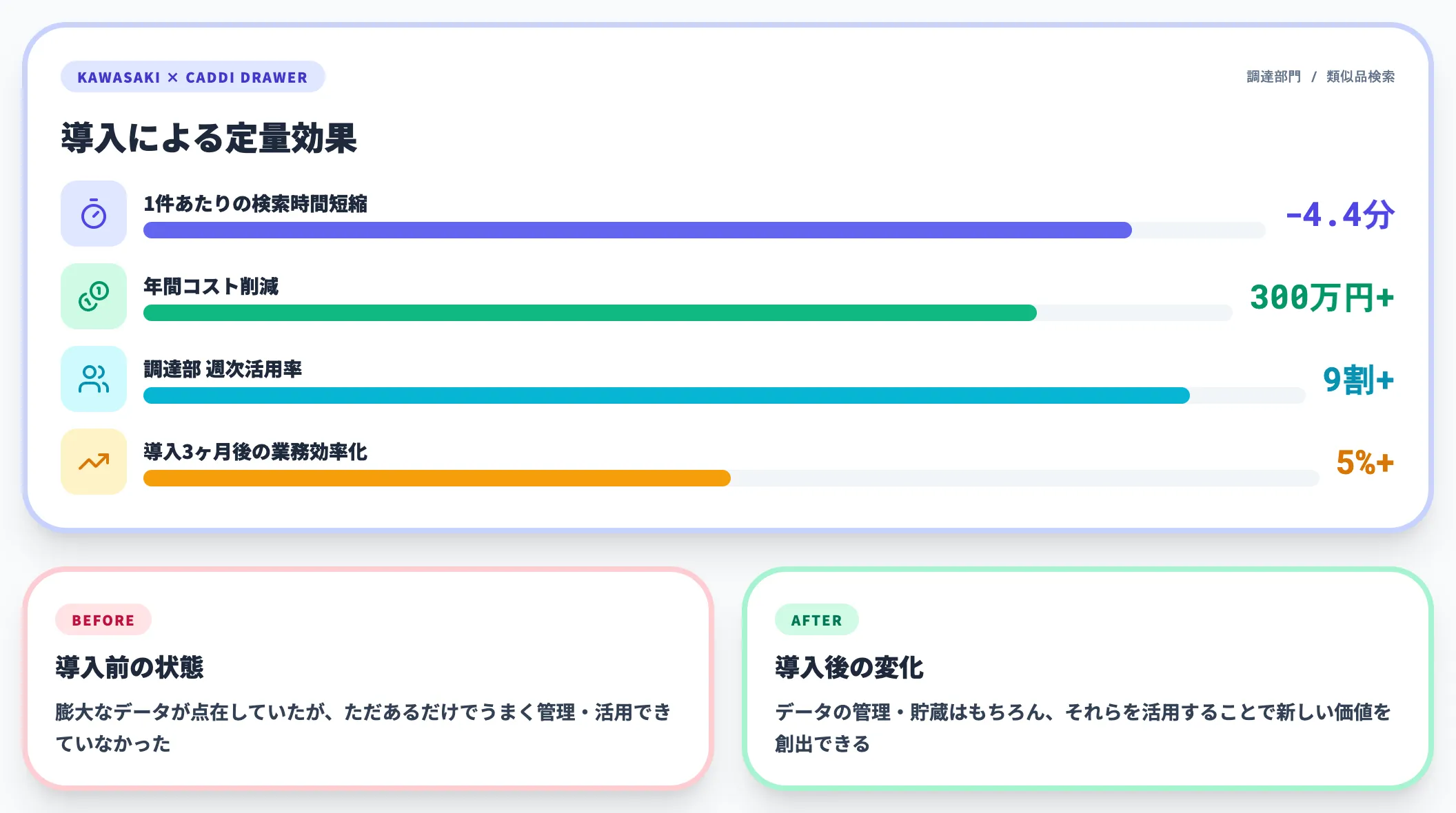

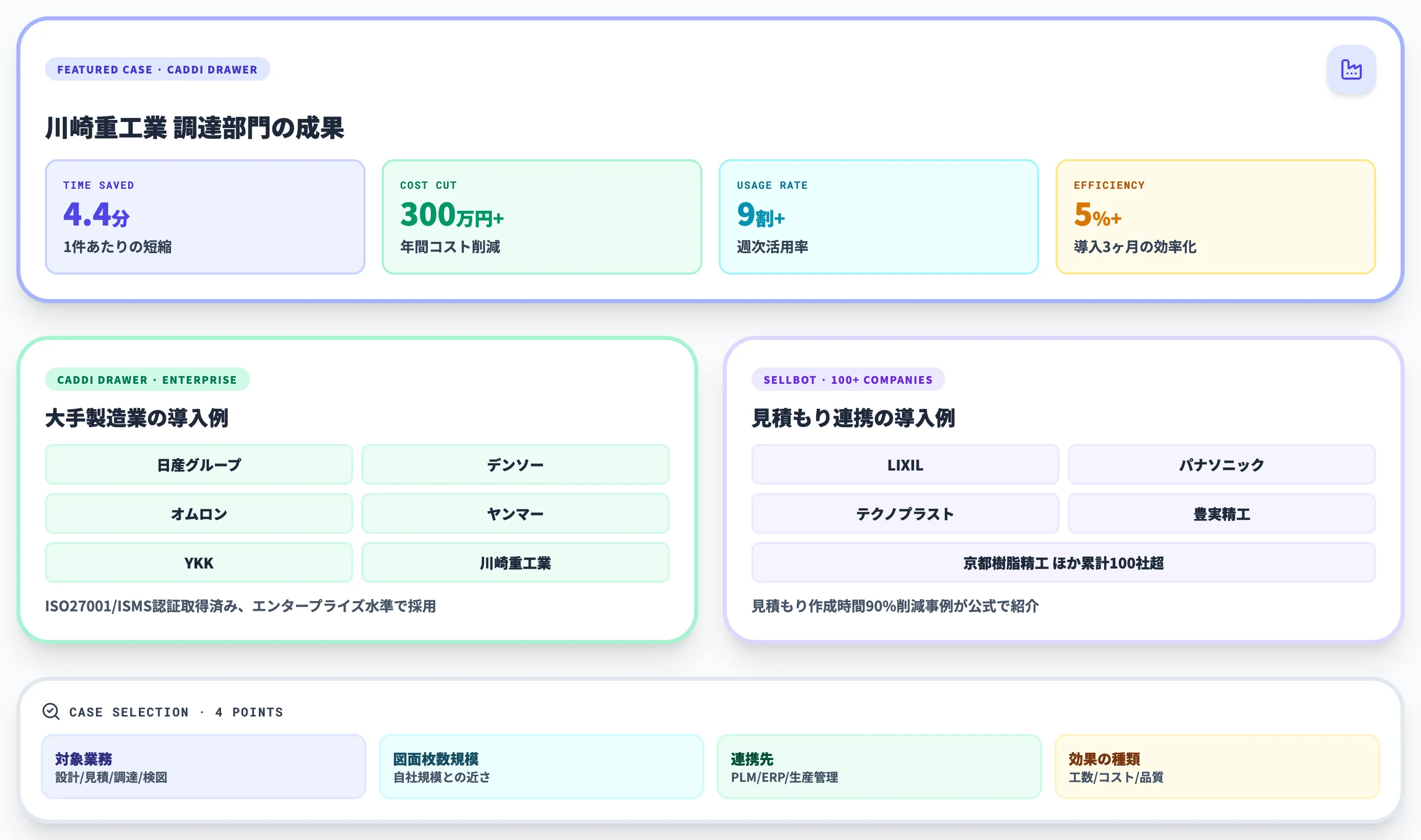

川崎重工業のCADDi Drawer導入事例

ROIを試算する際、もっとも参照価値が高いのが川崎重工業のCADDi Drawer導入事例です。公式事例ページでは、調達部門での類似品検索について以下の数値が公開されています。

• 時間短縮
  類似品検索1件あたり4.4分の短縮


• 年間コスト削減
  年間300万円以上の削減効果


• 業務効率改善率
  導入後3ヶ月時点で約5%以上の業務効率アップを見込み


• 活用率
  調達部全体で週次9割以上、活用率9割超の個人も複数名


• 類似品検索精度
  従来データベースとの一致率は100%



導入前は「膨大なデータが点在していたが、ただあるだけでうまく管理・活用できていなかった」状態から、「データの管理・貯蔵はもちろん、それらを活用することで新しい価値を創出できるようになった」という変化が公式事例で言及されています。過去図面データを「死蔵資産」から「設計・調達のナレッジ」へと転換した代表例として、社内説明の最初の数値ソースに使えます。

他社4社の工数削減効果（樫山工業／東光電気工事／フォーバンド／協和製作所）

川崎重工業に加えて、過去図面検索AIの導入効果は業種・規模が異なる4社でも公表されています。中小製造業から半導体装置メーカーまで波及範囲を確認することで、自社の業務シナリオに近い事例から数値の妥当性を判断できます。

以下の表で、5社の業種・使用ツール・公表効果を整理しました。表の後で各社の波及範囲を読み解きます。

企業	業種	使用ツール	公表されている効果
川崎重工業	総合重工（精密機械・ロボット事業）	CADDi Drawer	類似品検索1件あたり4.4分短縮／年300万円以上のコスト削減
樫山工業	半導体・液晶製造装置	CADDi Drawer	手配から発注までの時間が平均60%以上削減／価格ブレ解消
東光電気工事	電力インフラ設備	テクノアAI類似図面検索	図面検索時間を1/3に短縮／属人化の解消
フォーバンド	金属部品加工	テクノアAI類似図面検索	残業時間半減／取引先からの信頼度向上
協和製作所	金属部品加工・機械部品	テクノアAI類似図面検索	受注金額2割増

5社とも検索時間の短縮が共通テーマですが、波及効果として価格ブレ解消（樫山工業）・残業削減（フォーバンド）・受注金額増（協和製作所）といった調達・営業の成果まで広がっている点が重要です。「工数削減」だけでROIを組むと過小評価になりがちで、調達価格の安定化や受注機会の取りこぼし削減まで含めて試算するのが現実的です。

樫山工業は半導体・液晶製造装置メーカーで、コロナ禍後の需要急増を受けて過去図面データ活用の再整備を進めた企業です。常時1万5千種類の部品を扱う環境で、CADDi Drawer導入後は手配から発注までの時間が平均60%以上削減され、同じような案件での調達価格のブレ（導入前は最大2〜3割）も解消されました。設計部門の検索時間短縮ではなく「調達価格のブレ解消」という調達コスト最適化まで成果が広がった点が特徴的です。

東光電気工事は電力インフラ設備を扱う50名以上規模の企業で、テクノアのAI類似図面検索を導入することで図面検索時間を1/3に短縮しました。製造業以外のインフラ・建設領域でも工数削減効果は検証されており、業界を横断して「ベテラン依存からの脱却」が共通テーマになっていることが読み取れます。

フォーバンドは10〜30名規模の金属部品加工業で、テクノアのAI類似図面検索導入により残業時間が半減しました。残業削減の背景には、過去図面検索の時間が短縮されたことで見積もり回答のリードタイムが縮まり、取引先からの急な見積もり依頼にも短時間で対応できるようになった構造があります。工数削減が営業面の信頼度向上にまでつながる典型的なパターンです。

協和製作所は10〜30名規模の金属部品加工・機械部品メーカーで、テクノアのAI類似図面検索導入により受注金額が2割増加しました。図面管理の属人化を解消した結果、見積もり回答のスピードと精度が向上し、受注機会の取りこぼしを減らせた構図です。中小製造業の投資判断では、工数削減と受注拡大の両方を視野に入れた試算が現実的です。

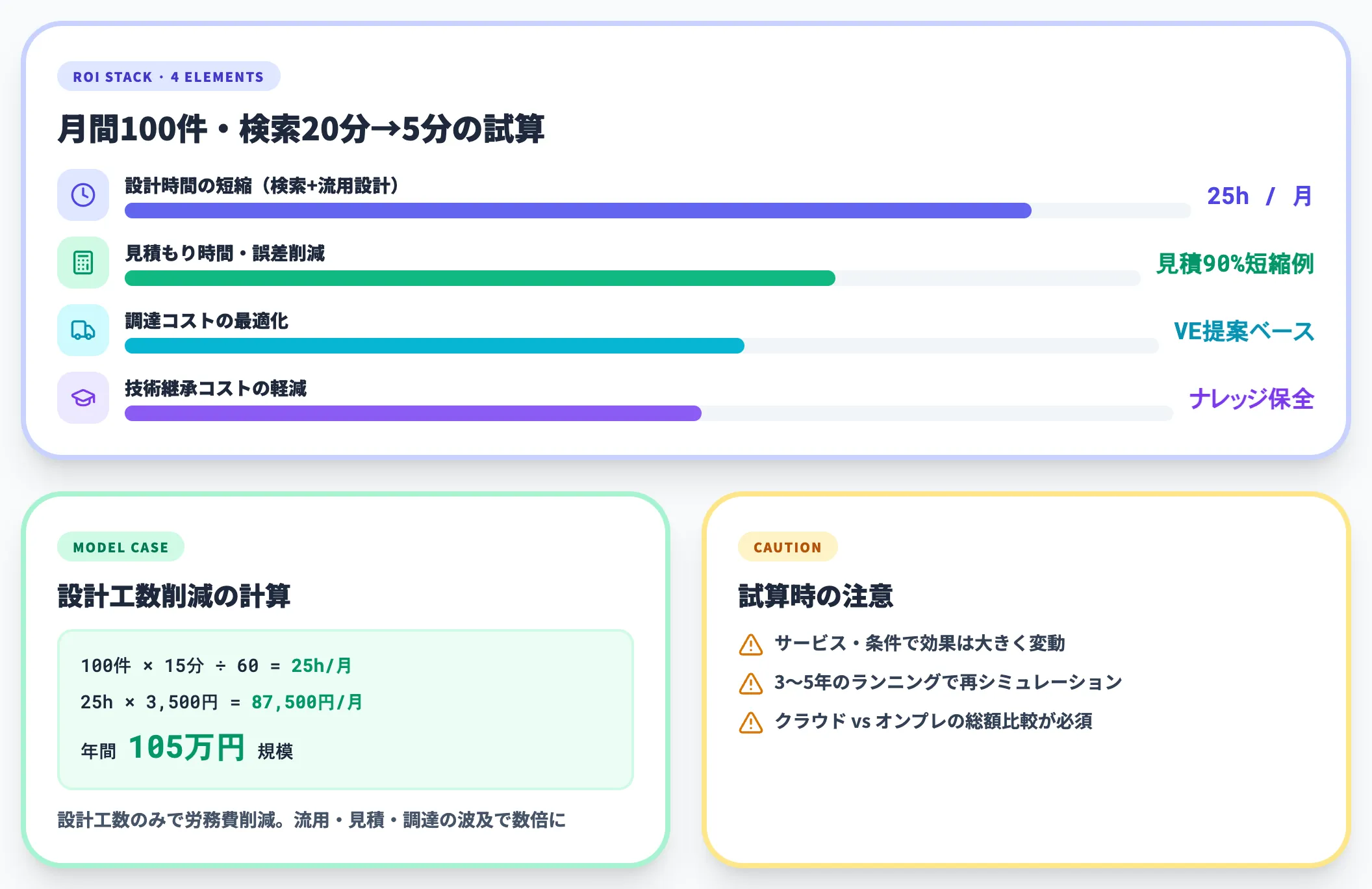

ROI積み上げ4要素と試算例

AI類似図面検索のROIは、(1)設計時間の短縮（検索時間＋流用設計）、(2)見積もり時間・誤差の削減、(3)調達コストの最適化、(4)技術継承コストの軽減の4要素で積み上げるのが一般的です。

たとえば月間100件の設計案件で、過去図面検索に1件あたり20分かかっている現場が、AI類似図面検索によって検索時間を5分まで短縮できた場合、月間25時間（=100件×15分÷60）の設計工数削減になります。時間単価3,500円とすれば年間105万円規模の労務費削減（モデルケース試算）に相当します。

ここに川崎重工業の調達側数値（1件4.4分短縮・年間300万円超）を重ね合わせ、流用設計化率が10%増えるシナリオまで含めると、見積もり・調達の精度向上まで含めて年間数百万円〜数千万円規模のインパクトを見込む企業も出てきます。社内説明では、自社の月間案件数・1件あたり検索時間・時間単価の3変数で同じ式を作って提示するのが説得力のある書き方です。

なお、ROI試算では削減時間だけを足し込むと過大評価になりがちです。差し引くべき隠れコストとして、(a)初期セットアップとPLM／ERP接続の構築工数、(b)既存図面の取り込み・前処理（向き・縮尺・スキャン品質補正）、(c)現場メンバーへの教育・利用ガイド整備、(d)運用担当者の継続的なフィードバック工数の4項目を、初年度コストに必ず含めて算出します。これらを差し引いた純削減額を「自社の月間案件数×1件削減時間×時間単価 − 上記4項目」の式で提示すると、購買・経理側の検証にも耐えるROIになります。

KPI設計：継続計測の4軸（設計時間／見積もり時間／流用設計率／技術継承）

ROIを単発の試算で終わらせず、導入後も継続的に投資対効果を計測するには定量KPIの設計が不可欠です。設計・見積もり・調達・技術継承の4軸でKPIを配置し、半年〜1年単位で計測することで、追加投資判断や運用改善の根拠が積み上がります。

以下の表で、4軸のKPIと計測のポイントを整理しました。各KPIの測定負荷と投資対効果の説明力を踏まえて、自社で優先する軸を選んでください。

KPI軸	代表的な指標	計測方法	投資対効果の説明力
設計時間	過去図面検索に費やした時間／設計リードタイム	業務ログ・自己申告・ツール操作ログ	高（直接的な時間削減として分かりやすい）
見積もり時間	新規図面見積もりの所要時間／見積もり回答までのリードタイム	見積もりシステムのログ	中（流用図面比率の上昇で間接的に短縮）
流用設計率	全設計件数のうち過去図面を流用した件数比率	PLM/設計データベース	高（流用設計自体が工数削減の源泉）
技術継承	ベテランへの問い合わせ件数／若手単独の過去図面活用率	業務ヒアリング・検索ログ分析	中（定性指標だが属人化解消の尺度として重要）

KPIは「設計時間＋流用設計率」の2軸を最優先で設計するのが導入初期の定石です。見積もり時間と技術継承は、運用が半年〜1年進んでから計測を本格化させても遅くありません。

設計時間KPIは「過去図面検索に費やした時間」と「設計リードタイム全体」の2層で計測します。前者は導入前にサンプリング調査（設計者の1週間の業務ログ記録）でベースラインを取り、導入後に同じ条件で再計測して差を比較する方法が現実的です。後者の設計リードタイムは案件規模・難易度のばらつきが大きい企業では誤差が出やすいため、導入1年目は流用設計率と組み合わせて参考指標として扱う運用が推奨されます。

見積もり時間KPIは、新規図面見積もりの所要時間と取引先からの見積もり依頼に対する回答リードタイムの2つで計測します。中小製造業では見積もり回答の早さが受注率に直結するケースが多く、回答リードタイムの短縮が「取引先からの信頼度向上→受注金額増」というシナリオの起点になります。先述の協和製作所の受注金額2割増の事例も、このシナリオに沿った成果です。

流用設計率は全設計件数のうち「過去図面の流用で設計したもの」の比率で表します。PLM/設計データベースに「流用元の過去図面ID」をタグ付けして集計できれば、月次で自動計測が可能です。月次・四半期で10〜30%程度の改善を目指すのが現実的な目標で、導入初期に20%→35%のように段階的な引き上げを設定すると、現場のモチベーション維持と投資対効果の説明の両方がうまく進みます。

技術継承KPIは定性指標が中心になりますが、「ベテランへの過去図面問い合わせ件数」「若手単独で過去図面にアクセスした件数」の2つを検索ログと業務ヒアリングで継続計測できます。設計部門の人員構成が変化していく中期的な視点では、技術継承KPIが最も投資対効果を説明しやすくなります。採用コスト・ベテランの退職リスクと照らして、AIによる過去図面検索が「設計人材のサステナビリティに寄与する基盤」であることを示せるからです。

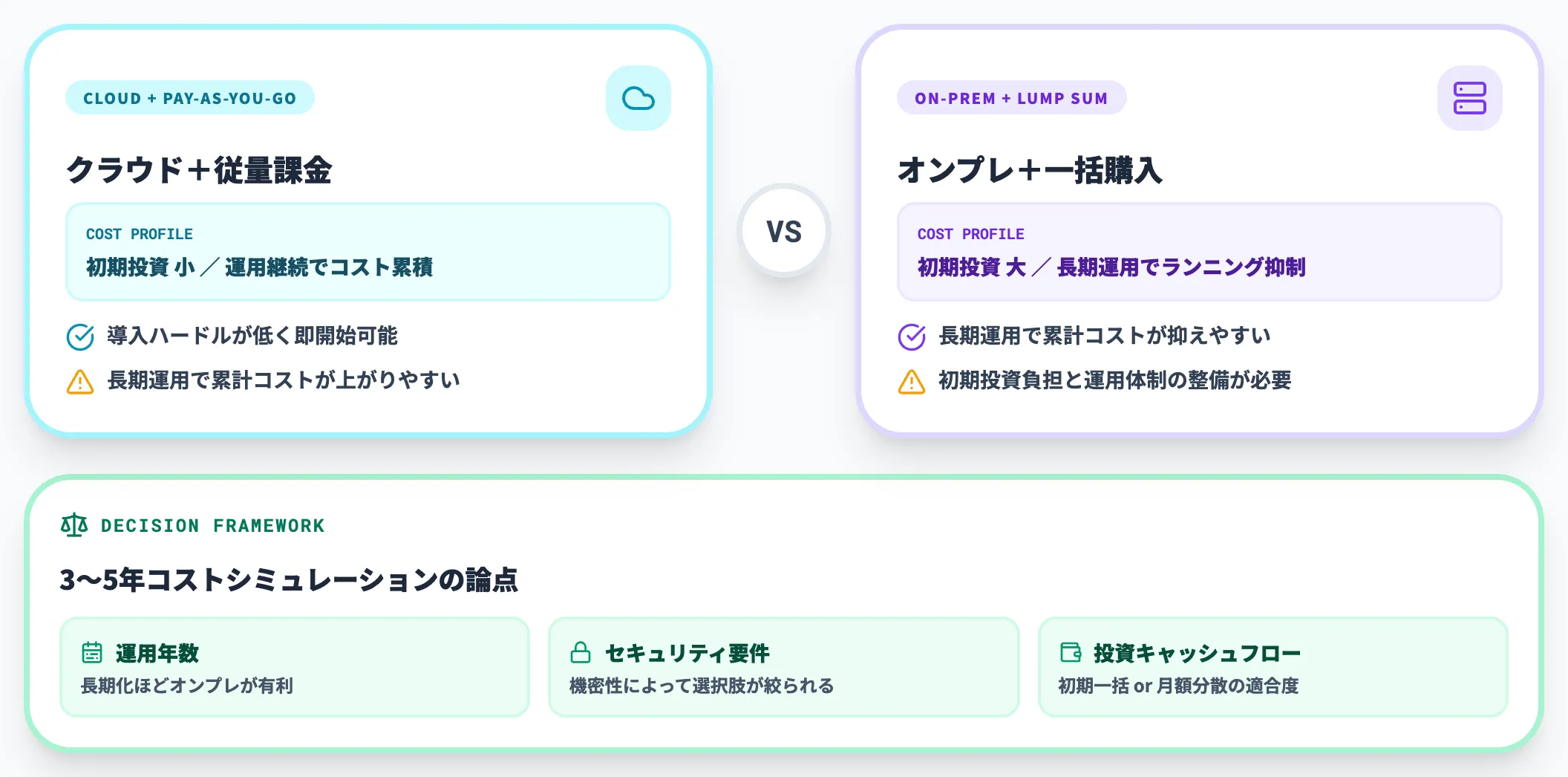

導入判断で詰まる論点：クラウド vs オンプレミス

料金比較で詰まりやすいのが、「クラウド型＋従量課金」と「オンプレミス＋一括購入」のどちらを選ぶかという判断です。クラウド型は初期投資が抑えられるものの、運用年数が長くなるほど累計コストが上がるケースがあり、逆にオンプレミスは初期投資が大きい代わり長期運用ではランニングコストが抑えられます。

実運用では、3年〜5年のコストシミュレーションを行い、セキュリティ要件と合わせて意思決定するのが定石です。図面データの社外持ち出し制約が強い企業ほどオンプレ志向が強く、設計DXを優先する企業ほどクラウド志向が強い傾向にあります。

---

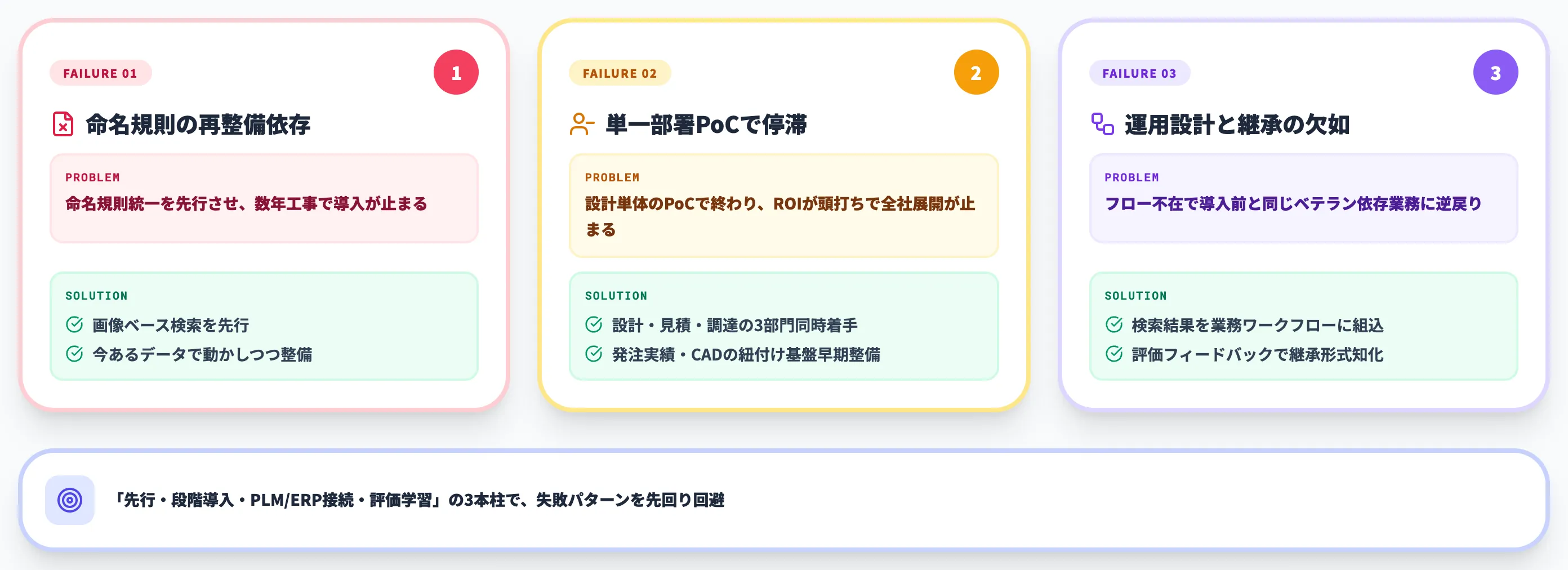

導入が失敗する3パターンと回避策

AI類似図面検索を導入しても、期待した効果が出ない・運用が定着しないという失敗は少なくありません。本節では現場で繰り返し確認される3つの失敗パターンと、それぞれの回避策を整理します。

失敗パターン1：命名規則の再整備に依存してしまう

「AI導入の前に、まず社内の命名規則を統一してから」と考えて、大規模な過去図面の再整理プロジェクトを先行させてしまうパターンです。命名規則の統一は数年がかりの大工事になりがちで、その間にAI導入そのものが止まり、結局過去図面の死蔵状態が続きます。

回避策は、命名規則の再整備を後回しにし、画像ベース検索を先に走らせて既存資産を即座に検索対象化することです。AIによる類似図面検索は命名規則に依存せず動作するため、「データがきれいになるまで待つ」のではなく「今あるデータで動かしながら整備する」アプローチが実務的に機能します。

失敗パターン2：単一部署のPoCで止まってしまう

設計部門の1チームだけでPoCを実施して「よさそう」となっても、見積もり・調達・検図の他部門と連携せずに終わると、期待したROIが出ずに全社展開が止まるパターンです。過去図面データの価値は、部門横断で再利用されることで最大化するため、設計単体では効果が頭打ちになります。

回避策は、PoC段階から設計・見積もり・調達の3部門を同時に巻き込み、それぞれの業務シナリオで検索結果を活用する運用設計を行うことです。関連する発注実績・CADファイル・品質記録を紐付けるデータ基盤も、早期から整備しておきます。製造業のAIエージェント活用ガイドで紹介している部門横断ユースケースの設計が、PoC計画の基準になります。

失敗パターン3：運用設計と技術継承の仕組みが欠けている

AI類似図面検索を導入しても、「誰がどのタイミングで検索し、結果をどう意思決定に組み込むか」という運用フローが設計されていないと、導入前と同じくベテラン設計者の記憶に頼る業務に戻ってしまうケースがあります。

回避策は、導入初期に運用フローを明文化し、検索結果を見積もり・検図・調達の各ワークフローの具体的なステップに組み込むことです。同時に、検索結果の評価フィードバックを継続する仕組みを置き、AIが継続的に現場ナレッジを学習できる状態を維持します。ベテランの判断ロジックを検索結果の評価履歴として形式知化していく発想が、技術継承の観点からも重要です。

---

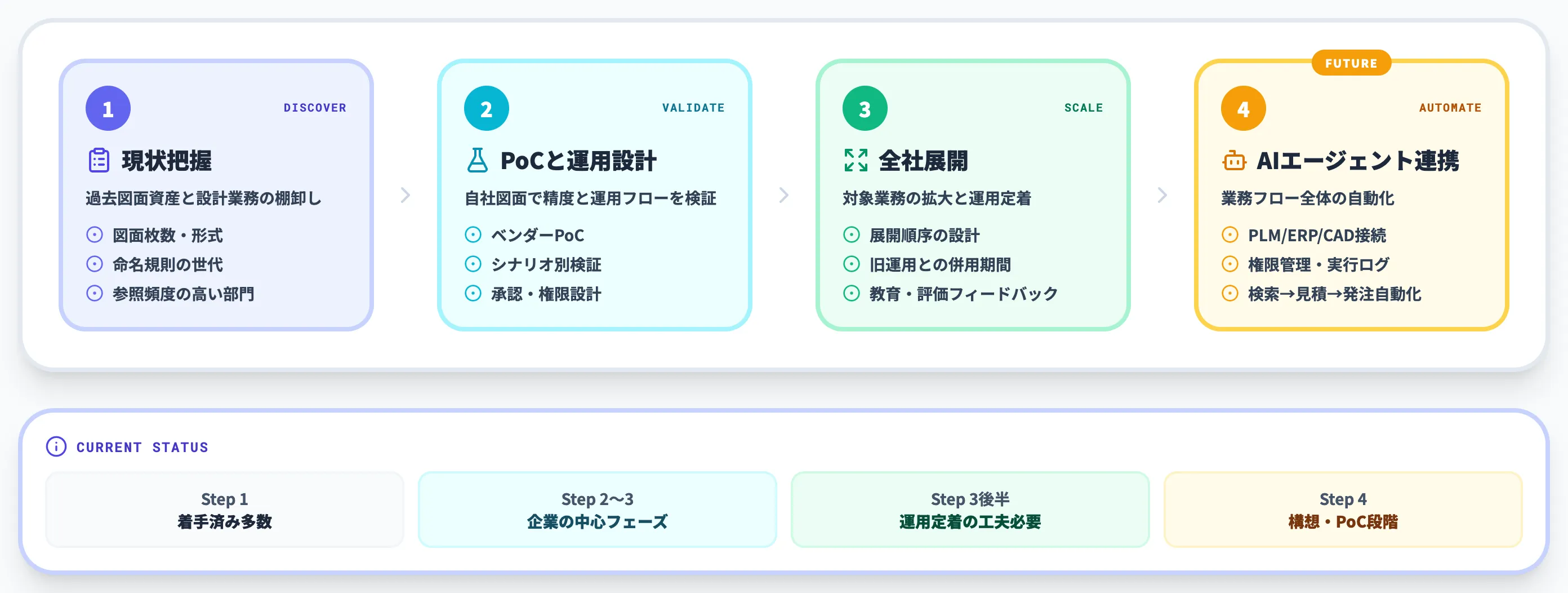

PoC〜全社展開の4ステップ導入フロー

AI類似図面検索を単なる「図面検索ツール」として終わらせないためには、業務フロー全体を見据えた段階的な導入ステップが有効です。本節では、現状把握からAIエージェント連携までの4ステップと、PoCで詰まりやすい論点を整理します。

以下の表で、4ステップの目的と代表的な取り組みを整理しました。表の後で各ステップで押さえるべきポイントと、PoCで詰まりがちな論点を解説します。

ステップ	目的	代表的な取り組み
Step 1 現状把握	過去図面資産と設計業務の棚卸し	図面枚数・ファイル形式・命名規則世代・後段システムの整理
Step 2 ベンダーPoCと運用フロー設計	検索精度と運用フローの検証	ベンダーPoC・シナリオ設計・承認フロー設計
Step 3 全社展開	対象業務の拡大と標準化	展開順序設計・教育・運用定着
Step 4 AIエージェント連携	業務フロー全体の自動化	PLM/ERP/CAD接続・権限管理・エージェント接続

現状はStep 2〜3に取り組む企業が中心で、Step 4は将来設計として構想・PoCが進められているフェーズです。設計・見積もり・調達・検図をまたがる業務フローを一体運用する方向に進めてこそ、AI類似図面検索の価値を最大化できる位置づけと捉えてください。

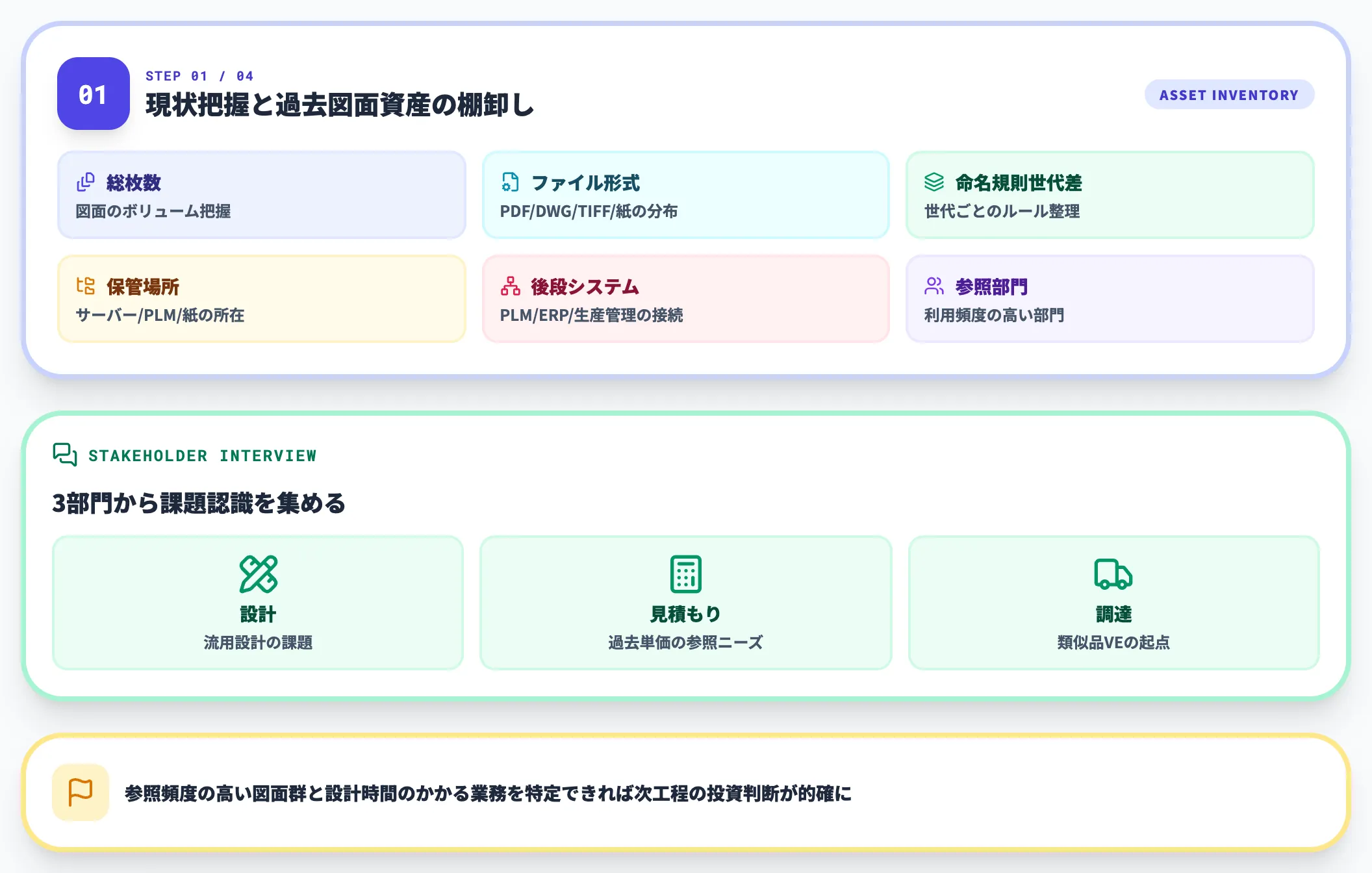

Step 1：現状把握と過去図面資産の棚卸し

最初のステップは、現在の過去図面資産と設計業務の実態を客観的に把握することです。図面の総枚数・ファイル形式・命名規則の世代差・保管場所（ファイルサーバー／PLM／紙）・後段の基幹システム・参照頻度の高い部門などを、数値と事実ベースで整理します。

この段階で「どの図面群がもっとも参照されているか」「どの業務がいちばん設計時間を食っているか」を特定できれば、後工程の投資判断が的確になります。設計・見積もり・調達の3者から課題認識を集めておくと、次のStep 2でのシナリオ設計が進みやすくなります。

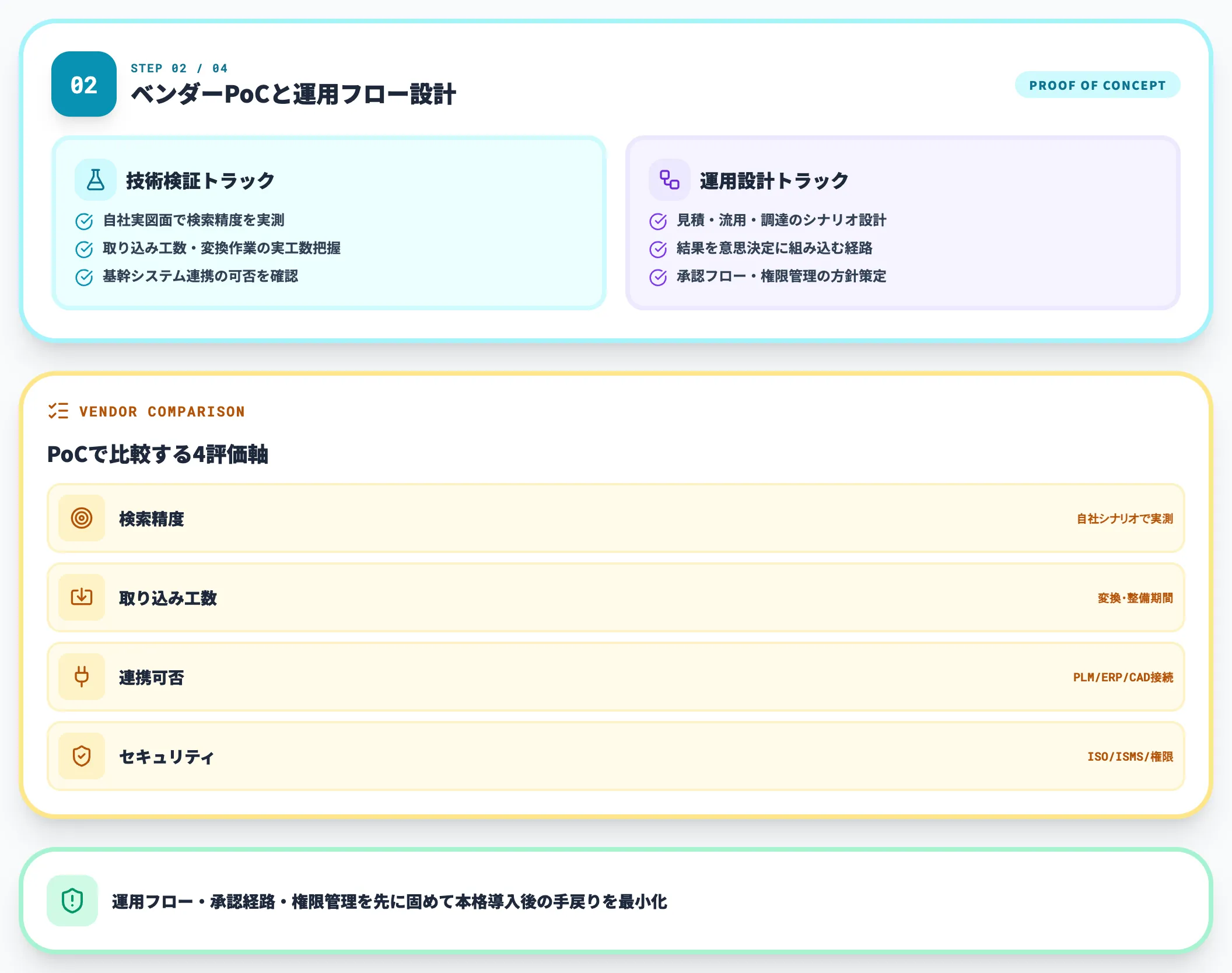

Step 2：ベンダーPoCと運用フロー設計

Step 1の結果をもとに、候補ベンダーに自社の実図面を使ったPoCを依頼し、検索精度・取り込み工数・基幹システム連携可否を実測します。PoC段階では、単に検索結果の精度を確認するだけでなく、見積もり業務・流用設計業務・調達業務それぞれのシナリオで「結果をどう意思決定に組み込むか」まで設計します。

この段階で運用フロー設計・承認経路・権限管理の方針を固めておくと、本格導入後の手戻りを最小化できます。

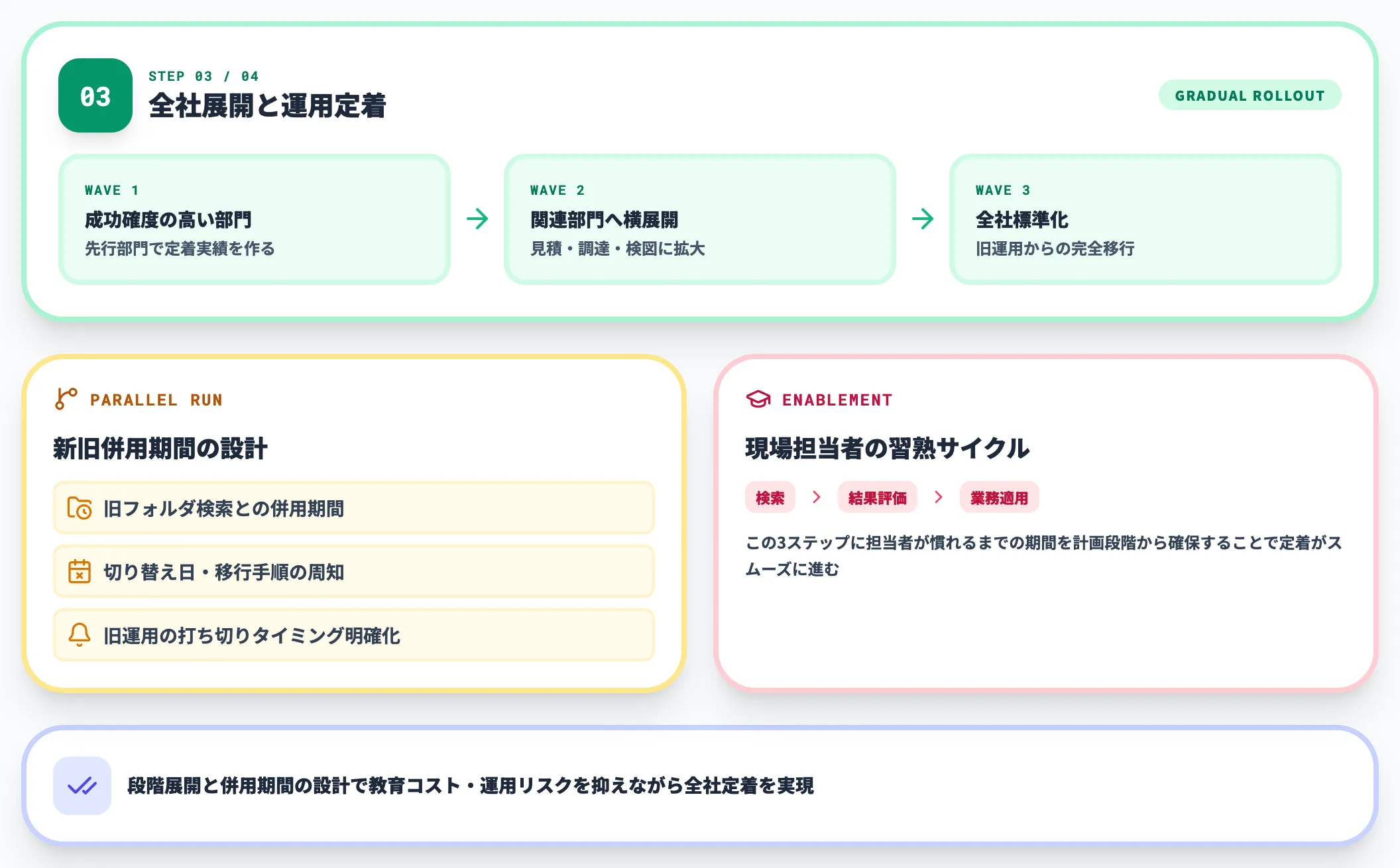

Step 3：全社展開と運用定着

PoCで目処が立った段階で、対象部門・対象業務を段階的に広げます。いきなり全社展開すると教育コスト・運用リスクが膨らむため、成功確度の高い部門から着手するのが定石です。

展開時は、旧運用（属人的なフォルダ検索・ベテラン問い合わせ）との併用期間を設け、切り替え日と移行手順を明確に周知します。現場の担当者が「類似検索 → 結果の評価 → 業務への組み込み」の流れに慣れるまでの期間を、計画段階から確保しておくと定着がスムーズに進みます。

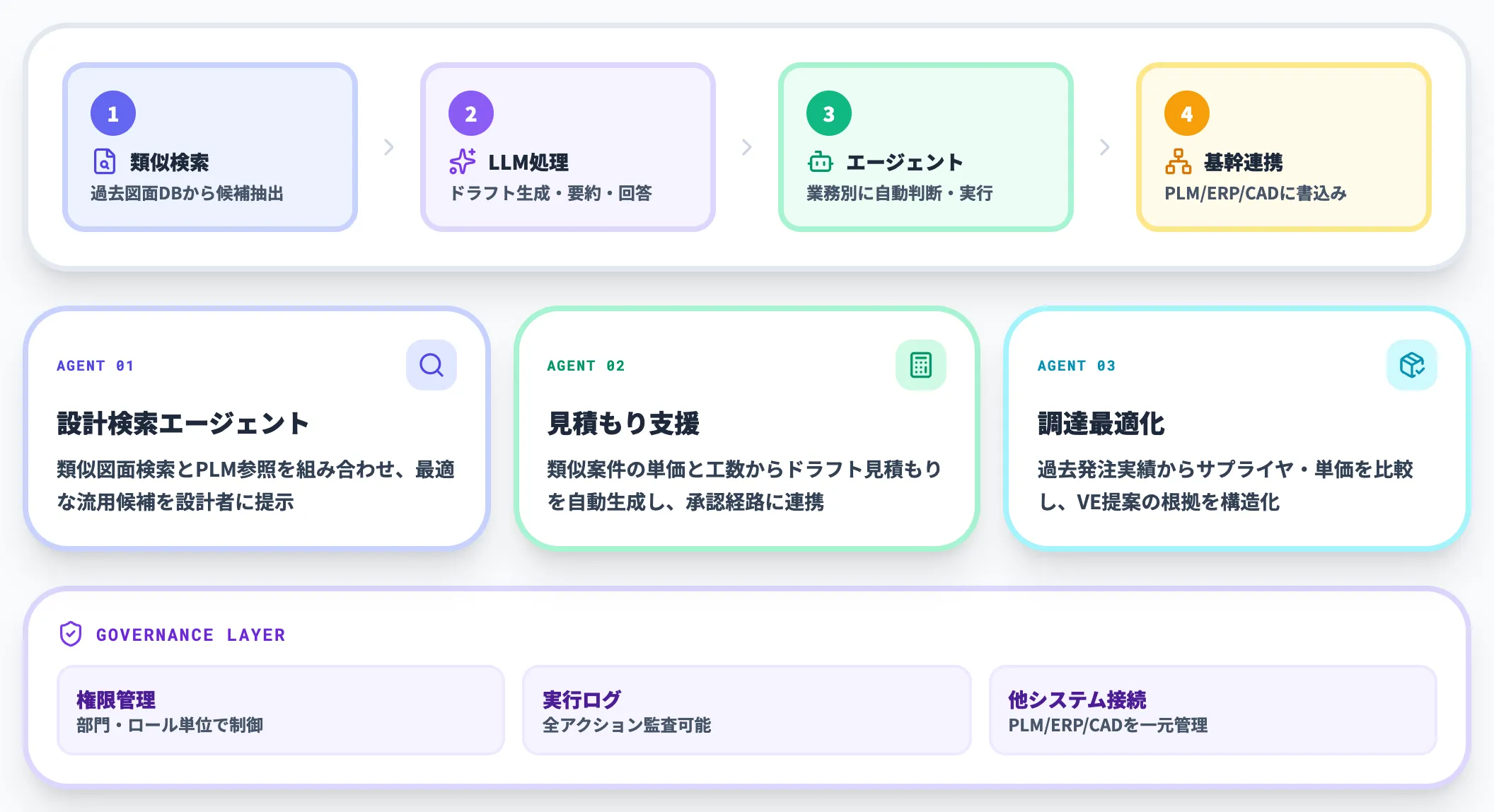

Step 4：AIエージェント連携による業務自動化

Step 3で運用が安定したら、将来の打ち手として業務フロー全体の自動化に進みます。類似図面検索の結果をPLM・ERP・生産管理・CADと連携し、検索→見積もりドラフト生成→承認→発注・流用設計の指示までを、AIエージェントに担わせる構想です。

この段階で価値を発揮するのがAIエージェント基盤で、設計検索エージェント・見積もり支援エージェント・調達最適化エージェントといったユースケースを業務フローに組み込み、権限管理・実行ログ・他システム接続を一元化する設計が中期ロードマップとして検討されています。発注・調達側の自動化はAIで調達・発注を自動化する設計とセットで考えると、業務フロー全体の自動化像が描きやすくなります。

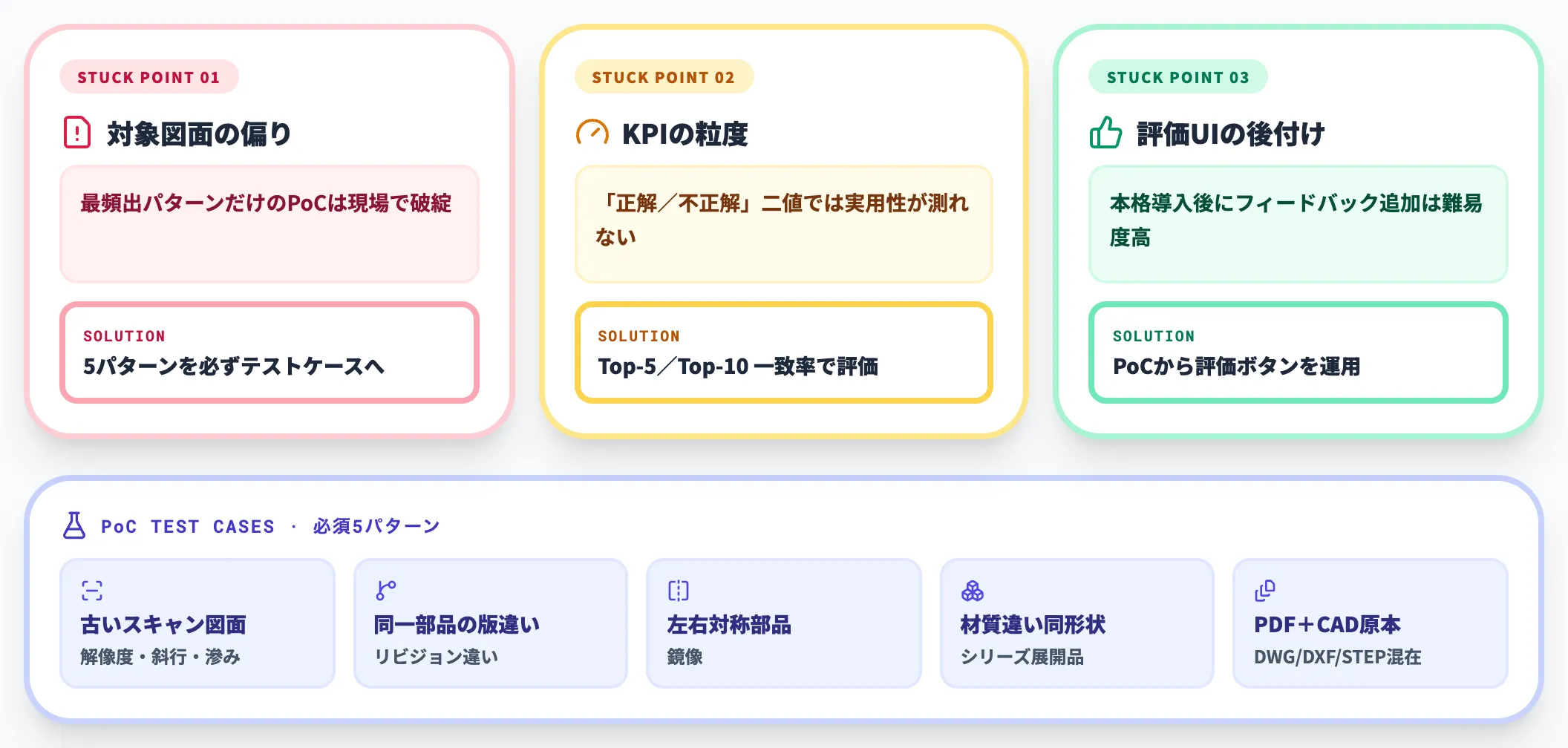

詰まりポイント：PoCで失敗しないための要点

実装段階で詰まりがちな論点を、AI総合研究所の支援経験から3つ挙げておきます。

• PoC対象図面の選定が偏ると評価が歪む
  最頻出の流用パターンに加え、実務で精度差が出やすい「古いスキャン図面（解像度・斜行・滲み）」「同一部品の版違い（リビジョン違い）」「左右対称部品（鏡像）」「材質違いで形状が同じ部品（シリーズ展開品）」「2D PDFとCAD原本（DWG/DXF/STEP）が混在するケース」の5パターンは必ずPoCのテストケースに含める。これらのパターンで一致率が崩れるかどうかが、現場での運用に耐える検索エンジンかを判断する分かれ目になる


• 精度評価のKPIを「Top-K一致率」に揃える
  「正解か否か」の二値ではなく、上位5件・10件に正解が含まれる比率（Top-5／Top-10一致率）で評価する。これにより、検索結果ランキングの実用性が定量化できる


• 検索結果の評価フィードバックUIをPoCから組み込む
  本格導入後にフィードバックループを追加するのは難易度が高い。PoC段階から「正解／不正解／関連あり」の評価ボタンを運用に乗せ、AIの継続学習を前提に設計する



これらを最初のPoC計画書に明記しておくと、評価結果の解釈で社内の合意形成が止まる事故を避けられます。

---

検索で終わらせず、図面資産を業務フローに直結させる

本記事で整理してきたとおり、AI類似図面検索の投資対効果を決めるのは「検索精度」より「検索結果をどの業務フローに流し込むか」です。川崎重工の4.4分短縮・年間300万円超のコスト削減も、検索結果が調達業務の意思決定プロセスに組み込まれているからこそ成立しています。検索で止めるか、Step 4まで進めるかで、過去図面資産の価値に大きな差が出ます。

ここで効いてくるのが、類似検索で引き当てた過去図面を起点に、見積ドラフト・流用設計指示・調達照会といった業務フローを、Teams／Microsoft Fabricを基盤にAIエージェントとして組み立てられるエンタープライズAIエージェント基盤AI Agent Hubです。社外に出せない図面資産を自社テナント内で扱える運用設計を支援します。

• 図面検索・図面見積・図面保存などのAgent構成例を、PLM／ERP／CADと現状の業務フローに合わせて設計可能


• 見積もりドラフト・調達照会の起票をTeams上のチャットで起点化する構成例


• 発注実績・CADファイル・品質記録をMicrosoft Fabricで横断参照する構成例


• データは自社テナント内に保持し、図面資産を外部に出さずに活用する設計



AI総合研究所の専任チームが、Step 1の過去図面棚卸しからStep 4のエージェント連携までを、設計・見積・調達の3部門を巻き込んだロードマップとして伴走で設計します。過去図面を設計DXの起点に据える全体像は、無料の資料でご確認ください。

---

まとめ

AIによる類似図面検索は、過去に作成した膨大な図面データを「死蔵資産」から「設計ナレッジ」へと転換し、流用設計・見積もり・調達・検図までの設計業務を同時に効率化する中核技術です。本記事で解説した実装ガイドのポイントを、最後にまとめとして整理します。

選定の出発点は、検索アプローチ（画像／属性／ハイブリッド）と選定5基準（精度実測値／対応ファイル形式／システム連携範囲／学習方式／セキュリティ）です。前提として、自社図面が2D PDFスキャン中心か、DWG／DXF／STEPなどCAD原本が残っているかで、画像検索と属性検索の比重が変わるため、図面フォーマットの棚卸しを先に行います。サービス選定では、CADDi Drawer（エンタープライズ運用）／テクノア（生産管理一体運用・形状検索はPro前提）／SellBOT（見積もり連携）／meviy Finder（無料スタート）／図面バンク（標準プラン月額定額・人数無制限）の5本立てで、自社の規模と巻き込み範囲に合わせて候補を絞り込みます。

費用の参考レンジは、完全無料のmeviy Finder、テクノアLite for TECHS月額20,000円〜（形状検索はPro月額40,000円〜から）、図面バンク標準プラン月額48,000円（15万枚超は個別見積）、SellBOT月額10万円〜、大手向けエンタープライズプラットフォームでは個別見積もりが中心です（2026年4月時点／構成で大きく変動）。ROIは、川崎重工業の1件4.4分短縮・年間300万円超のコスト削減を起点に、自社の月間案件数・時間単価で積み上げ式の試算を作るのが社内説明で通る筋道です。

失敗パターンは「命名規則の再整備への依存」「単一部署PoCで止まる」「運用設計と技術継承の欠如」の3つで、命名規則統一を後追いにして画像検索を先行・PoCから設計／見積もり／調達の3部門を巻き込む・運用フローと評価フィードバックの仕組みを明文化する、という3つの回避策で実装確度を高められます。検索で終わらせず、PoC〜全社展開〜AIエージェント連携の4ステップで業務フローへ直結させる視点が、2026年以降の製造業設計DXにおける有力な検討テーマです。
