AI図面検索とは？仕組みと4業務・判断軸・LLM時代の最新動向を解説

設計部門のPDM、購買部門のExcel台帳、製造現場の紙図面やNAS。同じ図面に関わる情報が部門ごとに分散し、全社の図面資産を誰も引き出せない——多くの製造業がこの状況に陥っています。
図面検索AIは、こうした分断を「検索」を起点に解きほぐす技術として、2024年以降に公開サービス・導入事例が増え、2026年現在は実運用に乗せやすい選択肢が広がっています。


本記事では、AI図面検索の仕組み、4つの業務領域、自社条件で第一候補を絞る判断軸、PoC前に社内で合意すべき5論点、2026年のLLM時代の変化、業界別の波及効果、料金相場の4ティアまでを俯瞰します。
類似図面検索の詳細な選定基準・主要サービス比較・ROI試算は、姉妹記事の類似図面検索AIで深掘りしています。

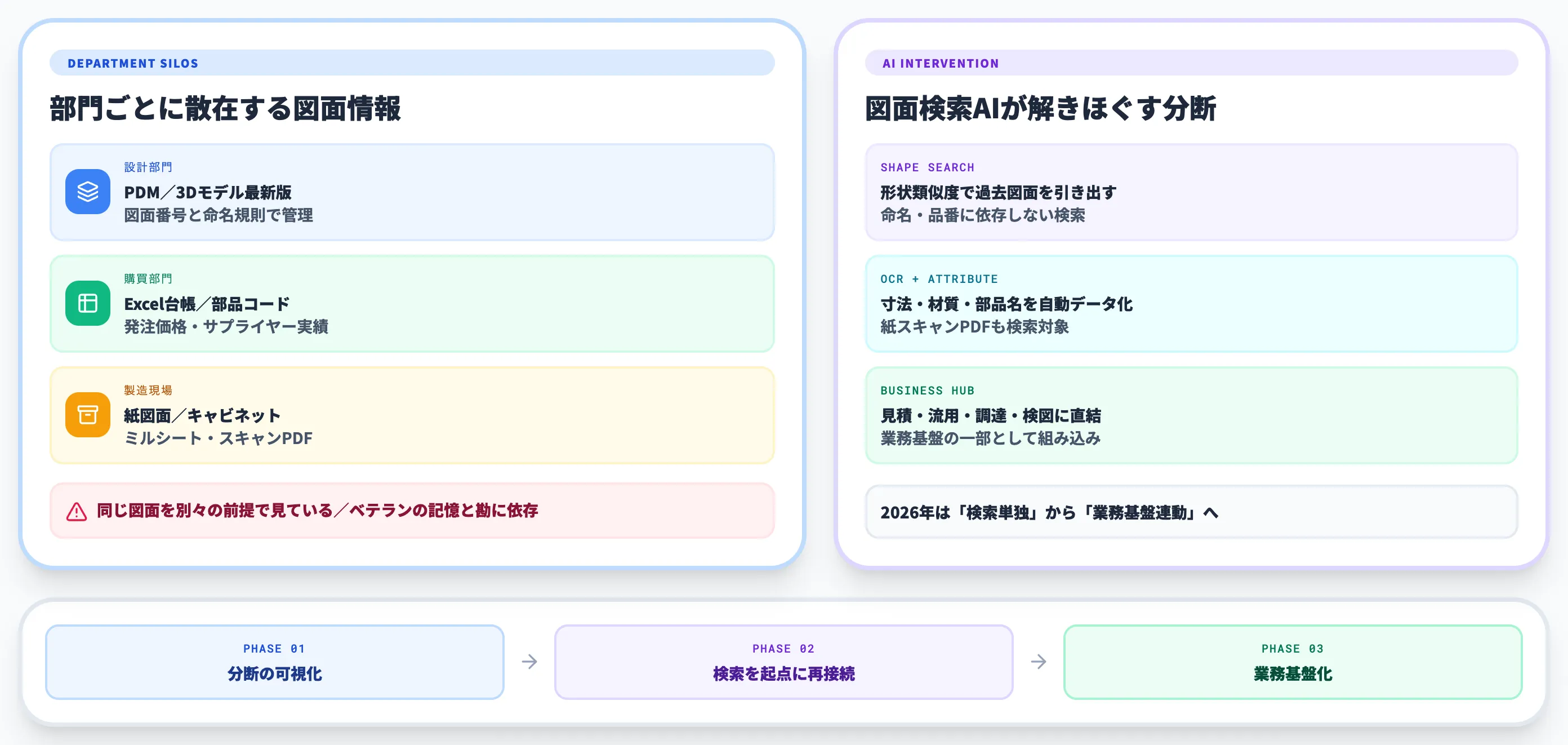

図面検索が変える設計現場の構図

設計部門のPDMには最新版の3Dモデルが置かれ、購買部門のExcel台帳には部品コードと発注価格が並び、製造現場のキャビネットにはミルシートと紙図面が綴じられている。
同じ図面に関わる情報が、部門ごとに別々の場所と前提で残っているのが多くの製造業の実態です。

問題は保管場所の多さそのものではなく、設計・購買・製造が同じ図面を別々の前提で見ていること、そしてその分断のために「過去図面を探す」という日常作業が一人ひとりの記憶と勘に依存している点にあります。図面検索AIは、この分断を検索という入り口から解きほぐすための技術です。

このセクションでは、設計現場で起きている断絶の構造、経営層が見落としがちな「探す時間」のコスト、そしてAIによる図面検索が現場の役割をどう変えるのかを整理します。

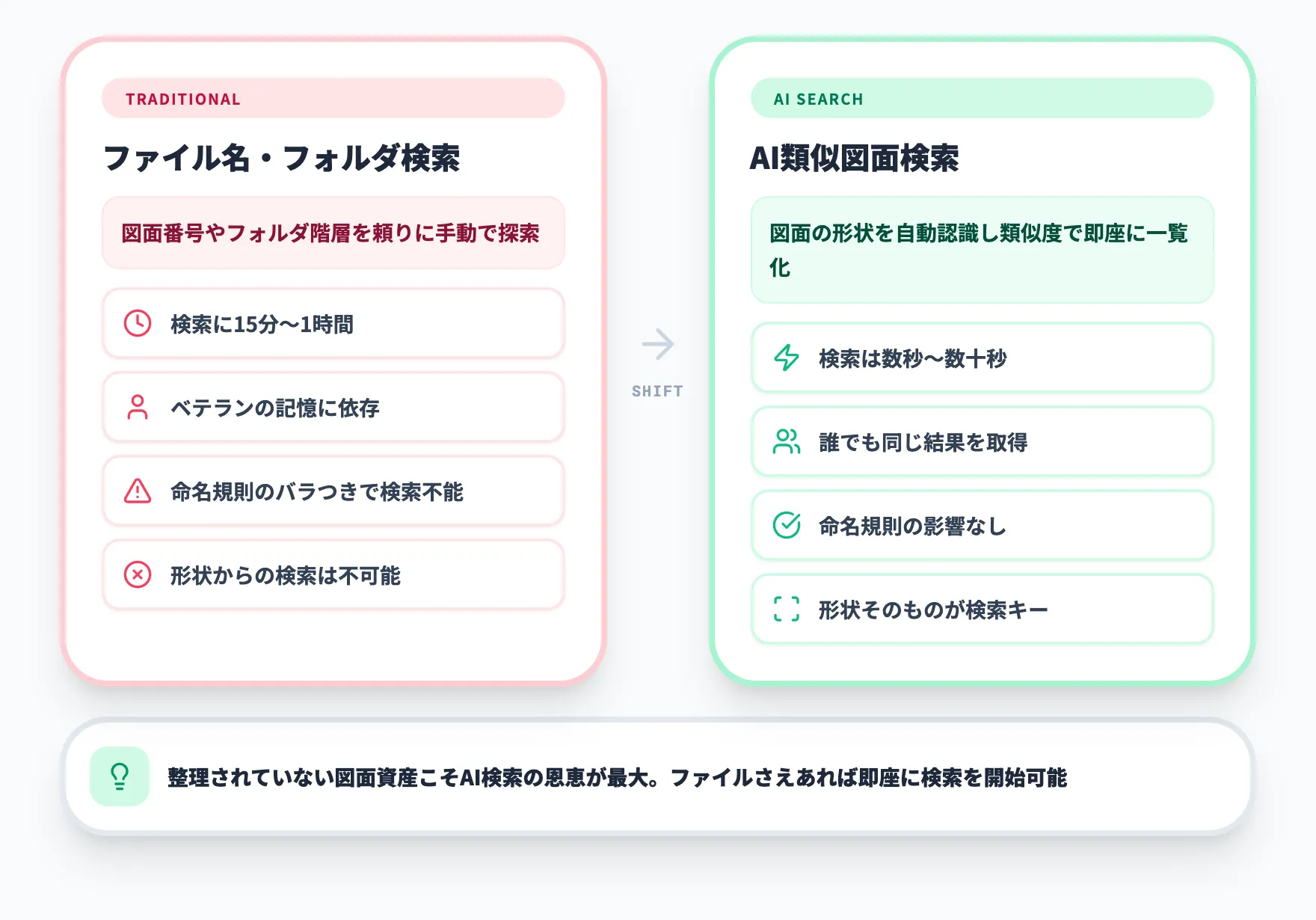

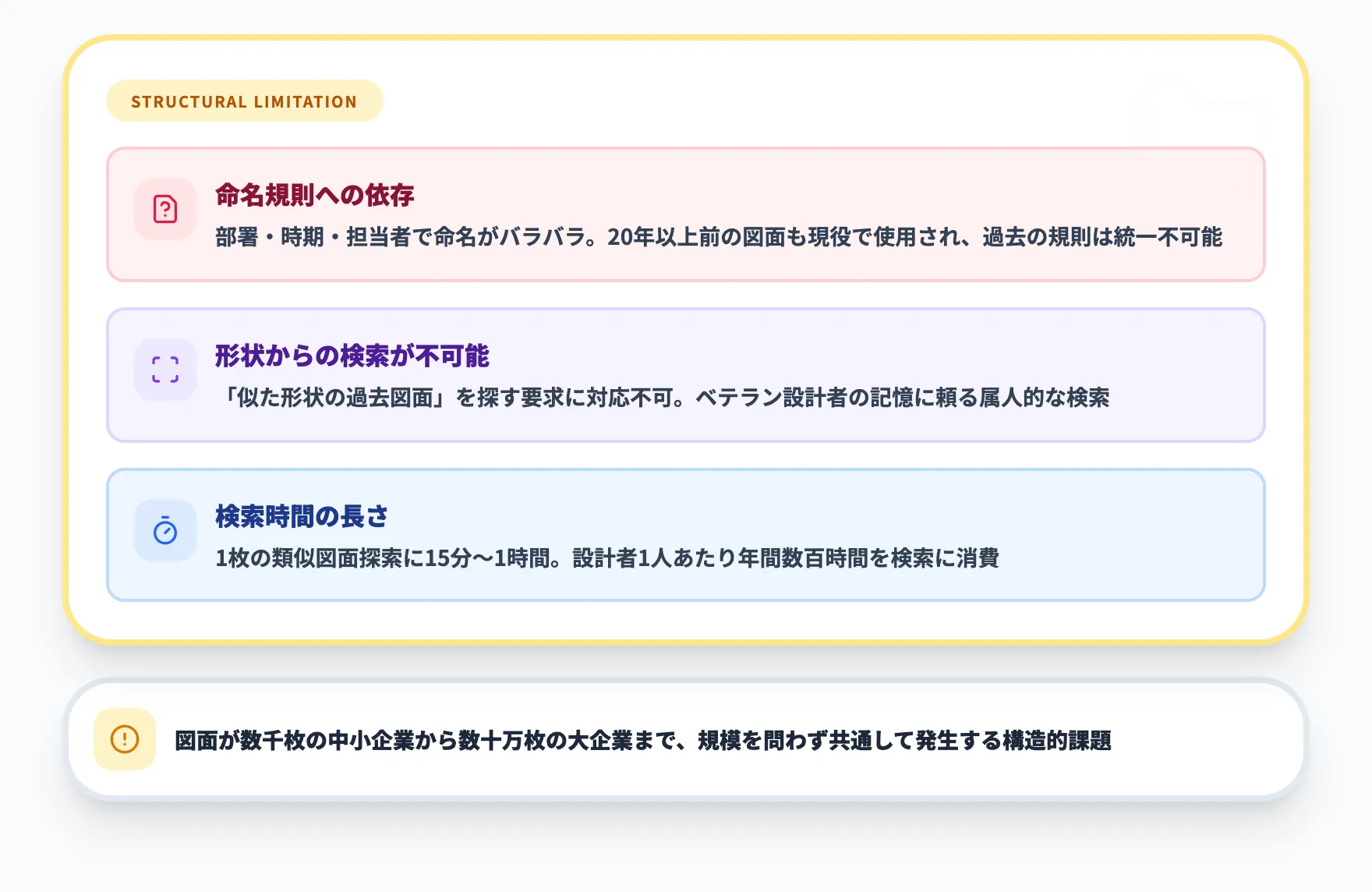

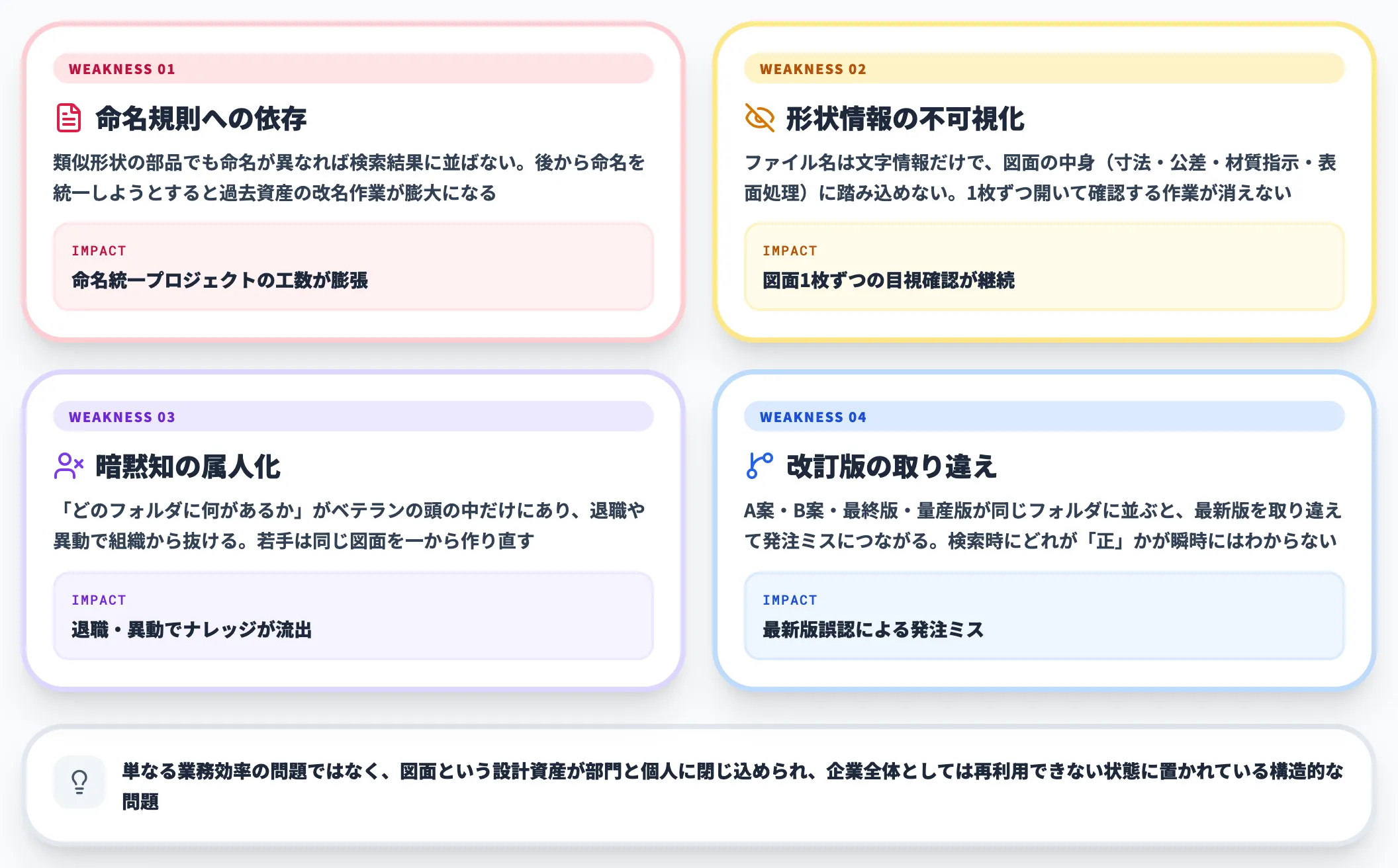

ファイルサーバーで起きている断絶

多くの製造業では、図面をファイルサーバーのフォルダ階層と、図面番号や品名の命名規則で管理しています。

ベテラン設計者が頭の中に「どのフォルダに何があるか」のマップを持ち、若手はその人に聞きに行く——という運用が長年続いてきました。

　
この方式には、現場で繰り返し顕在化する構造的な弱点があります。

• 命名規則への依存
  類似形状の部品でも命名が異なれば検索結果に並ばない。後から命名を統一しようとすると過去資産の改名作業が膨大になる。



• 形状情報の不可視化
  ファイル名は文字情報だけなので、図面の中身（寸法・公差・材質指示・表面処理）に踏み込めない。図面を1枚ずつ開いて確認する作業が消えない。



• 暗黙知の属人化
  「どのフォルダに何があるか」がベテランの頭の中にしかなく、退職や異動で組織から抜ける。若手は同じ図面を一から作り直すしかない状態に陥る。



• 改訂版の取り違え
  A案・B案・最終版・量産版が同じフォルダに並ぶと、最新版を取り違えて発注ミスにつながる。版管理ルールが守られても、検索時にどれが「正」かが瞬時にはわからない。

ここで起きているのは単なる業務効率の問題ではなく、図面という設計資産が部門と個人に閉じ込められ、企業全体としては再利用できない状態に置かれている、という構造的な問題です。

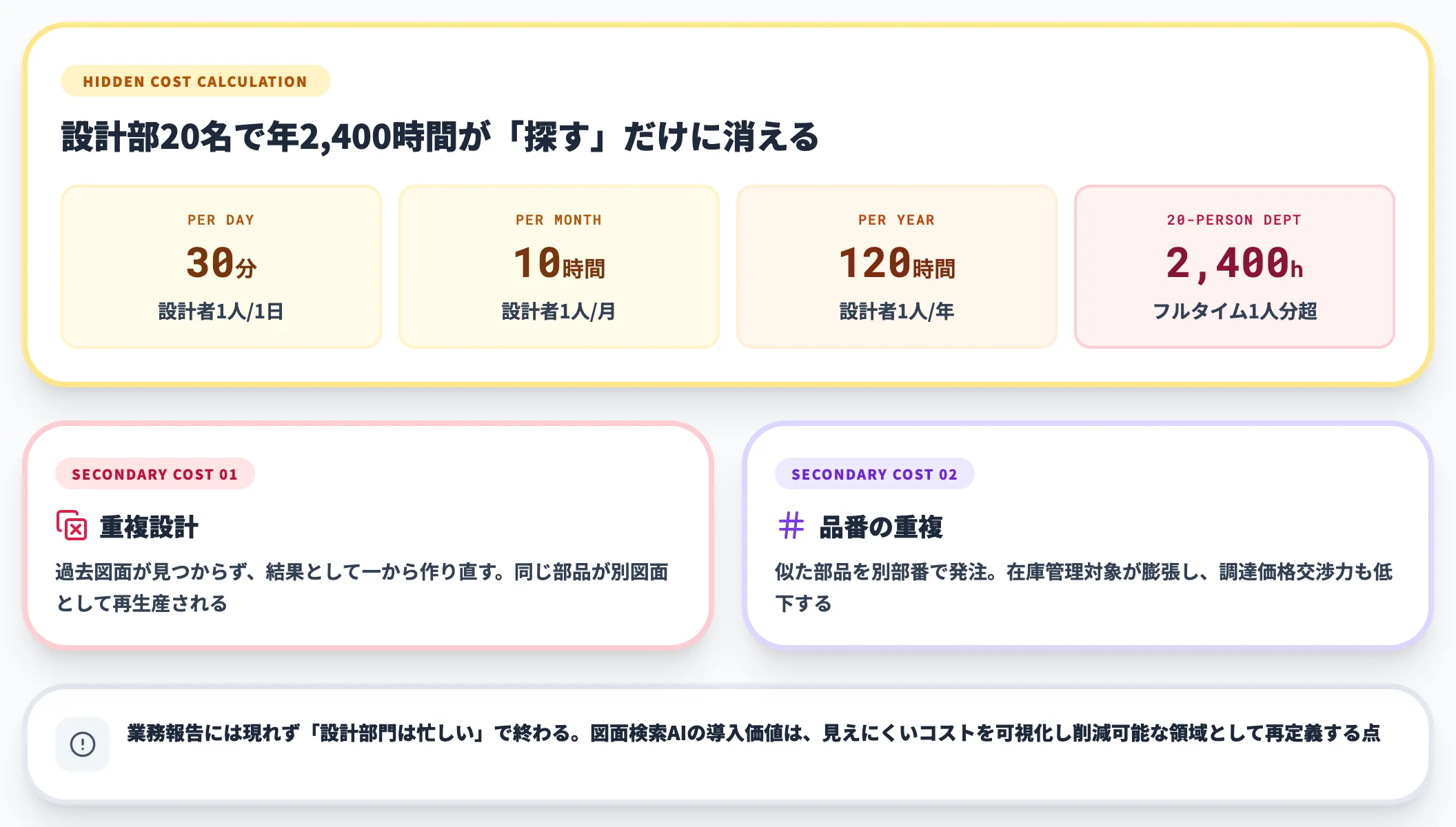

経営層が見落とす「探す時間」のコスト

設計者・調達担当者が過去図面を探す時間は、現場では「仕方ないもの」として扱われがちですが、月単位で集計すると経営インパクトの大きさが見えてきます。

設計者1人あたり1日30分を図面探索に費やしているとすれば、月間で約10時間、年間120時間がこの作業に消えます。設計部20名規模の企業なら、年間2,400時間——フルタイム1人分以上の工数が「探す」だけに使われている計算になります。さらにそこには、過去図面が見つからなかった結果として一から作り直す重複設計や、似た部品を別部番で発注してしまう品番の重複といった二次的なコストも積み上がります。

これらのコストは個別の業務報告には現れにくいため、経営層からは「設計部門は忙しい」という抽象的な認識で終わりがちです。図面検索AIの導入価値は、この見えにくいコストを可視化し、削減可能な領域として再定義する点にあります。

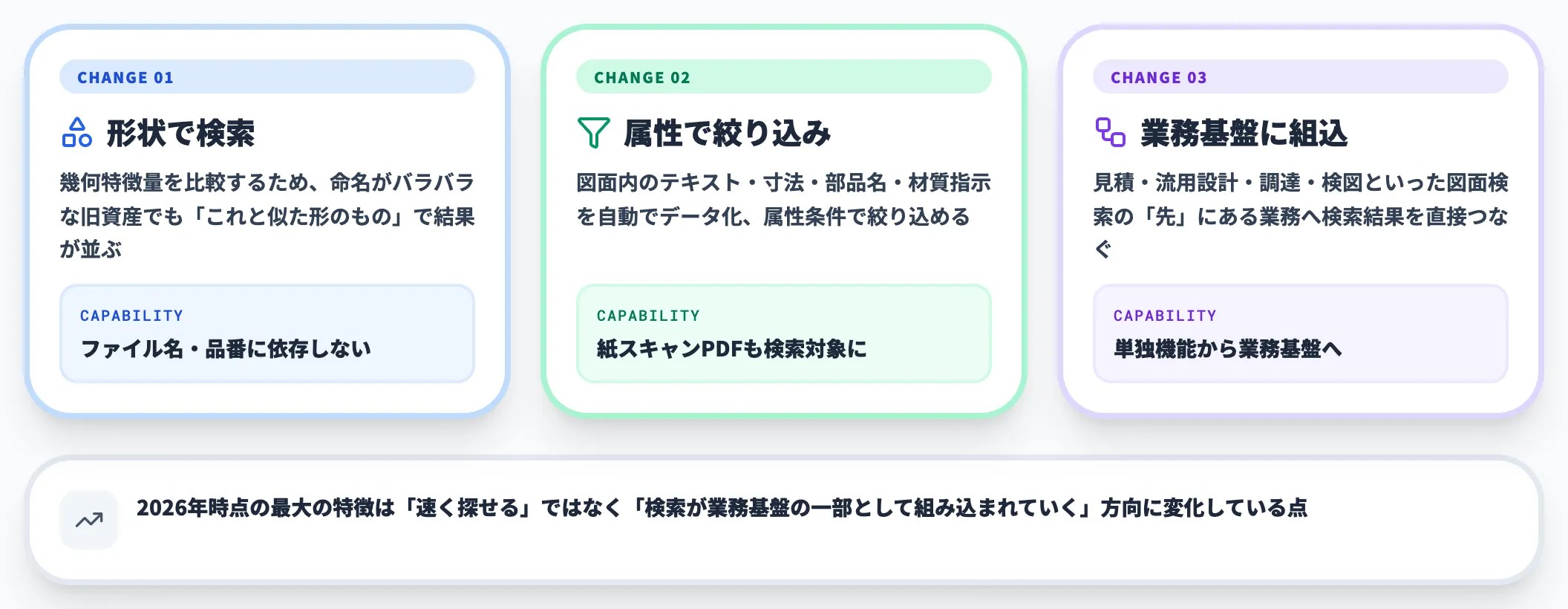

AIによる図面検索が変える役割

図面検索AIは、単に「速く探せるようになる」ツールではありません。AI類似図面検索の登場によって、これまで人手では処理できなかった3つの動作が現実の業務になります。

第一に、形状の類似度から過去図面を引き出せるようになります。ファイル名や品番に依存せず、図面の幾何特徴量を比較できるため、命名がバラバラな旧資産でも「これと似た形のものを探す」という指示で結果が並びます。

第二に、図面内のテキスト・寸法・部品名・材質指示などを自動でデータ化し、属性条件で絞り込めるようになります。OCR・メタデータ抽出技術と組み合わせると、紙スキャンPDFも含めて検索対象に組み込めます。詳しい仕組みは 図面OCRとは で整理しています。

第三に、見積もり・流用設計・調達・検図といった図面検索の「先」にある業務に、検索結果を直接つなげる動作が可能になります。検索が単独で完結するのではなく、業務基盤の一部として組み込まれていく方向に変化している点が、2026年時点の図面検索AIの最も大きな特徴です。

なお、本記事では図面検索AIを俯瞰で扱い、類似図面検索の選定基準・主要サービス比較・ROI試算の詳細は深掘り記事の類似図面検索AIに譲ります。図面管理全体のシステム比較はAI図面管理システム比較を参照してください。

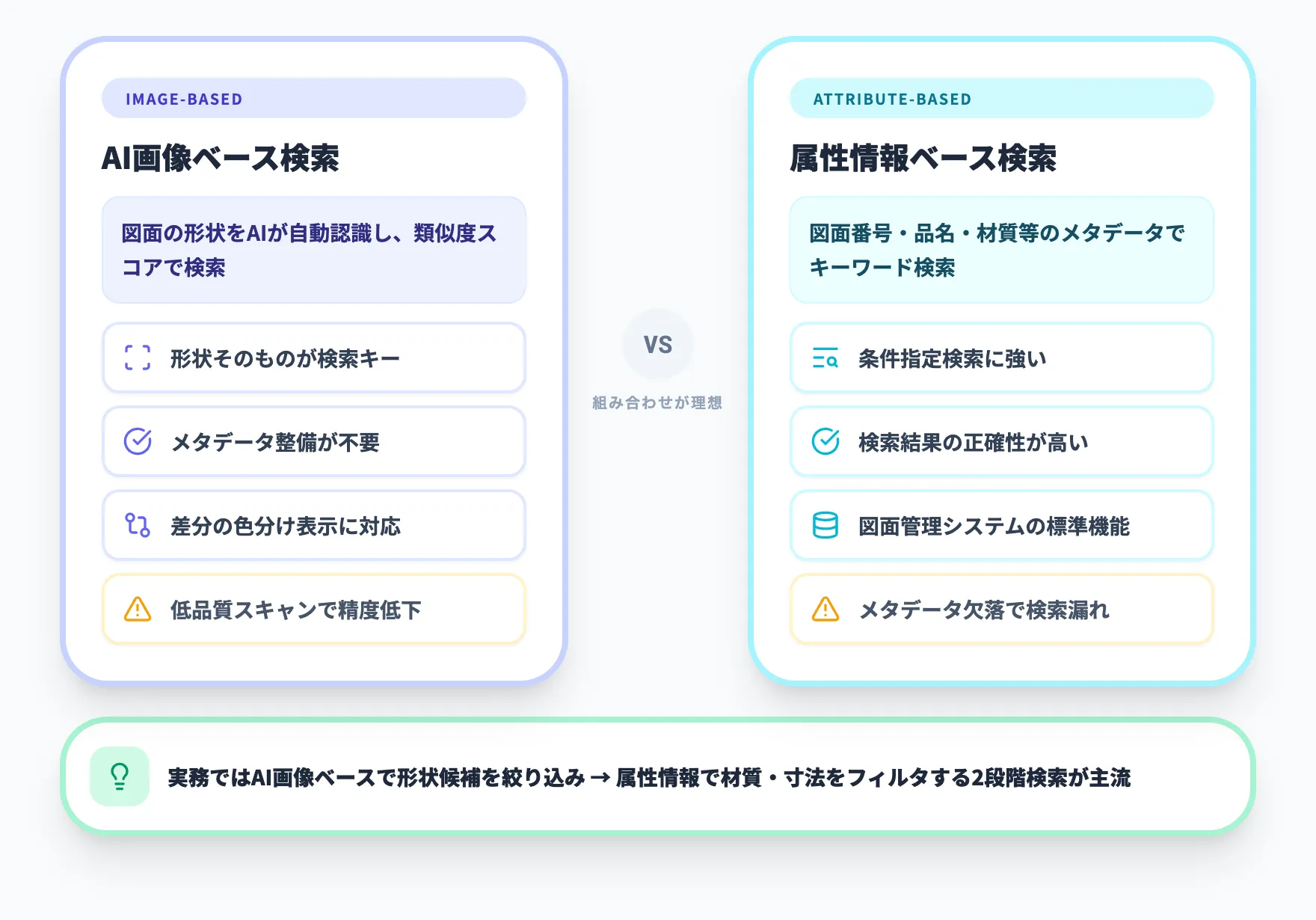

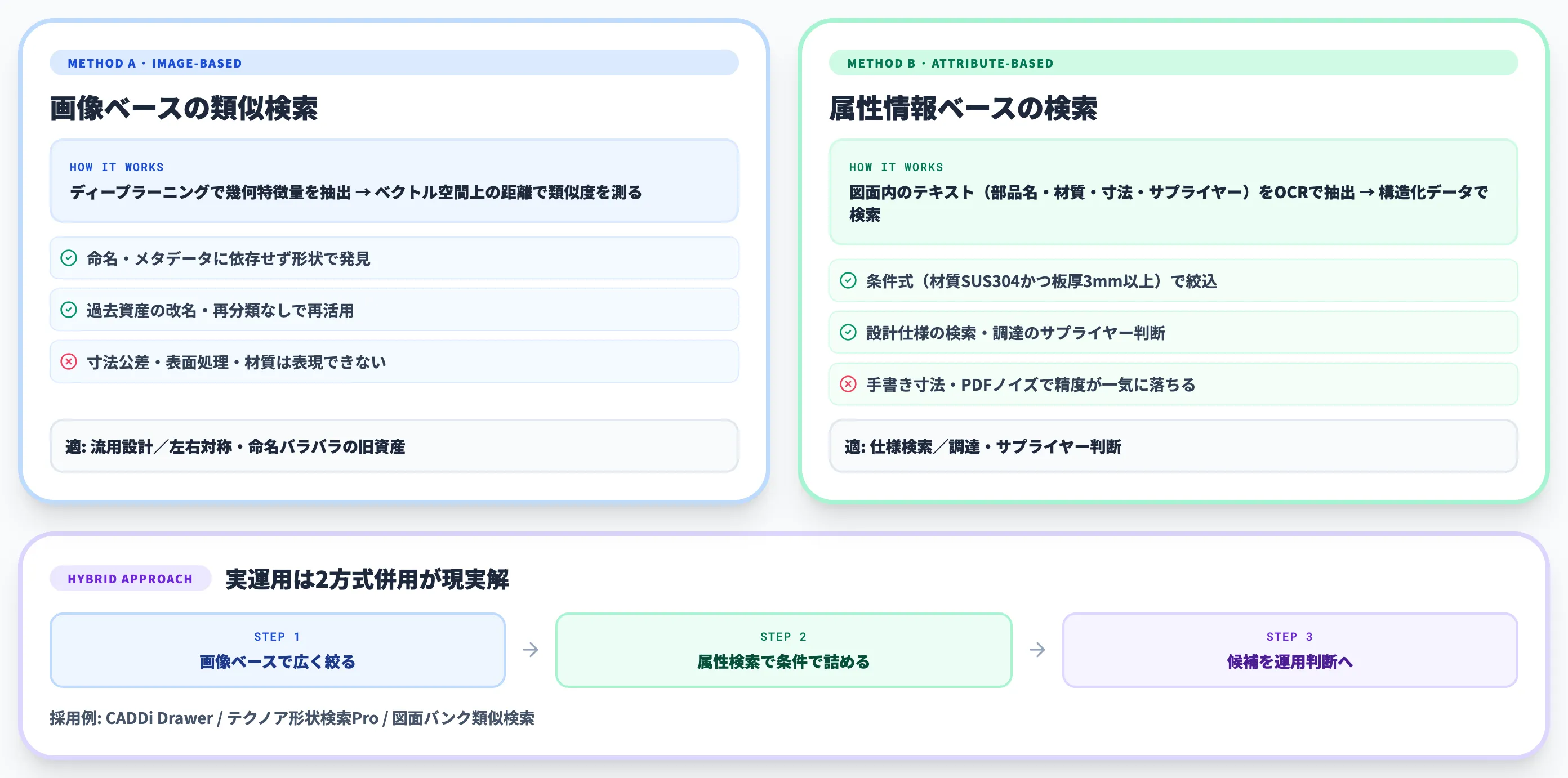

AI図面検索の仕組み：2つの検索方式と使い分け

AI図面検索の中核には、大きく分けて画像ベースと属性情報ベースという2つの方式があります。前者は形状そのものから類似度を測り、後者は図面に書かれた文字・数値から条件で絞り込みます。多くの実装はこの2方式を組み合わせていますが、設計現場が抱える課題によって、どちらを軸に置くかは変わります。

このセクションでは、それぞれの仕組みと向き不向き、そしてハイブリッド方式の位置づけを概観します。形状が同じでも品番が違う左右対称部品の扱いや、PDFスキャンと2D-CAD原本が混在する図面庫での精度などの細部は、深掘り記事の類似図面検索AIで展開しています。

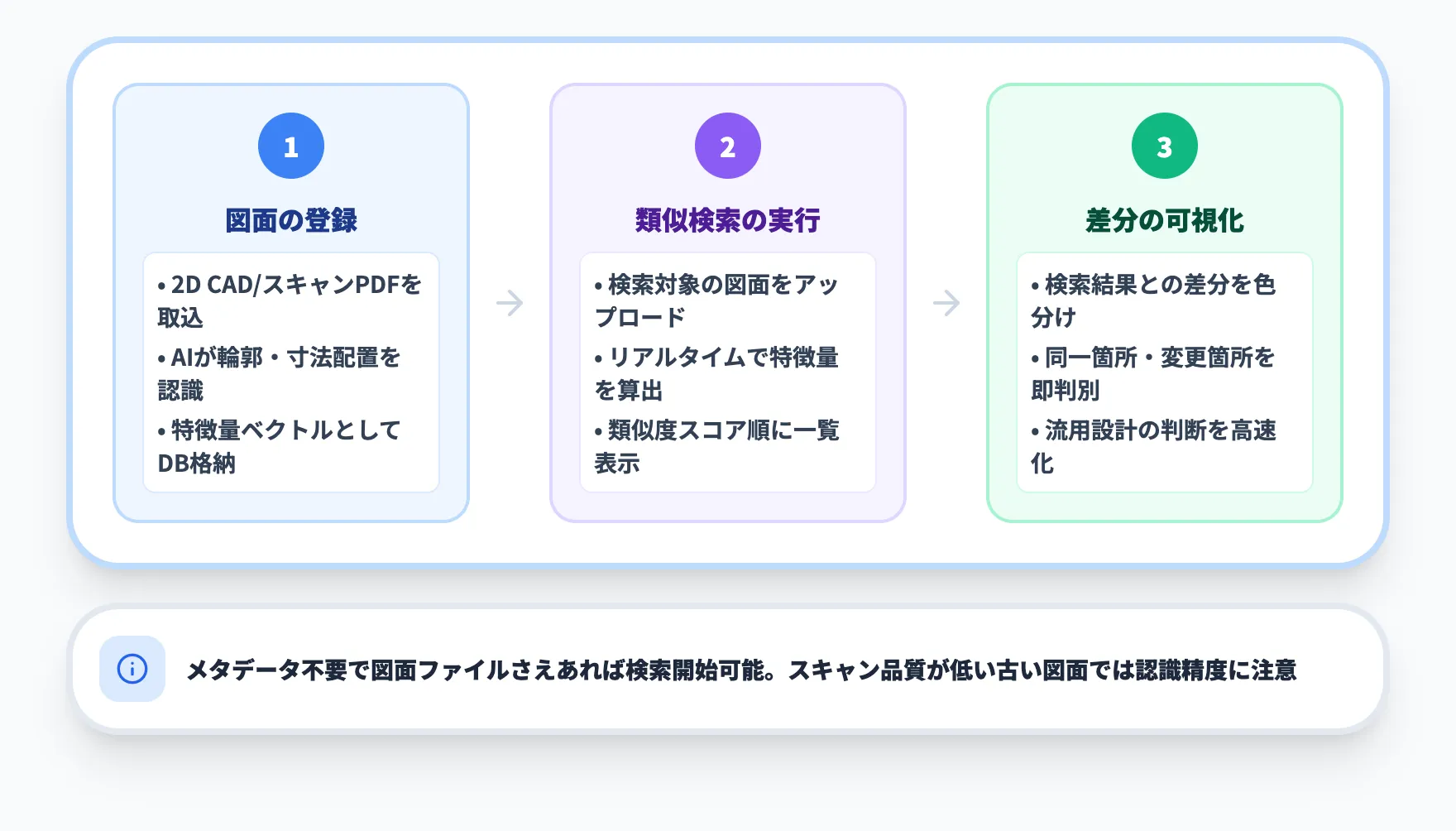

AI画像ベースの類似検索

画像ベースの類似検索は、ディープラーニングで図面から幾何特徴量を抽出し、ベクトル空間上の距離で類似度を測る方式です。命名規則やメタデータに依存しないため、過去資産の改名・再分類なしで、形状から「似たもの」を引き出せます。

向いているのは、形状から流用設計の候補を探したいケース、品番が違うが幾何的に同一の左右対称部品を見つけたいケース、命名規則がバラバラな旧資産を再活用したいケースです。一方、寸法公差・表面処理・材質といった図面内テキストの条件は形状特徴量だけでは表現できないため、属性ベースとの併用が前提になります。

精度はPoCで現場の図面と照合して評価する必要があります。古いスキャン図面の歪みやノイズ、版違い、材質指示だけが異なる部品など、汎用ベンチマークでは測れない要素が現場には多く残っているため、ベンダー公称の精度数値だけで判断するのは危険です。

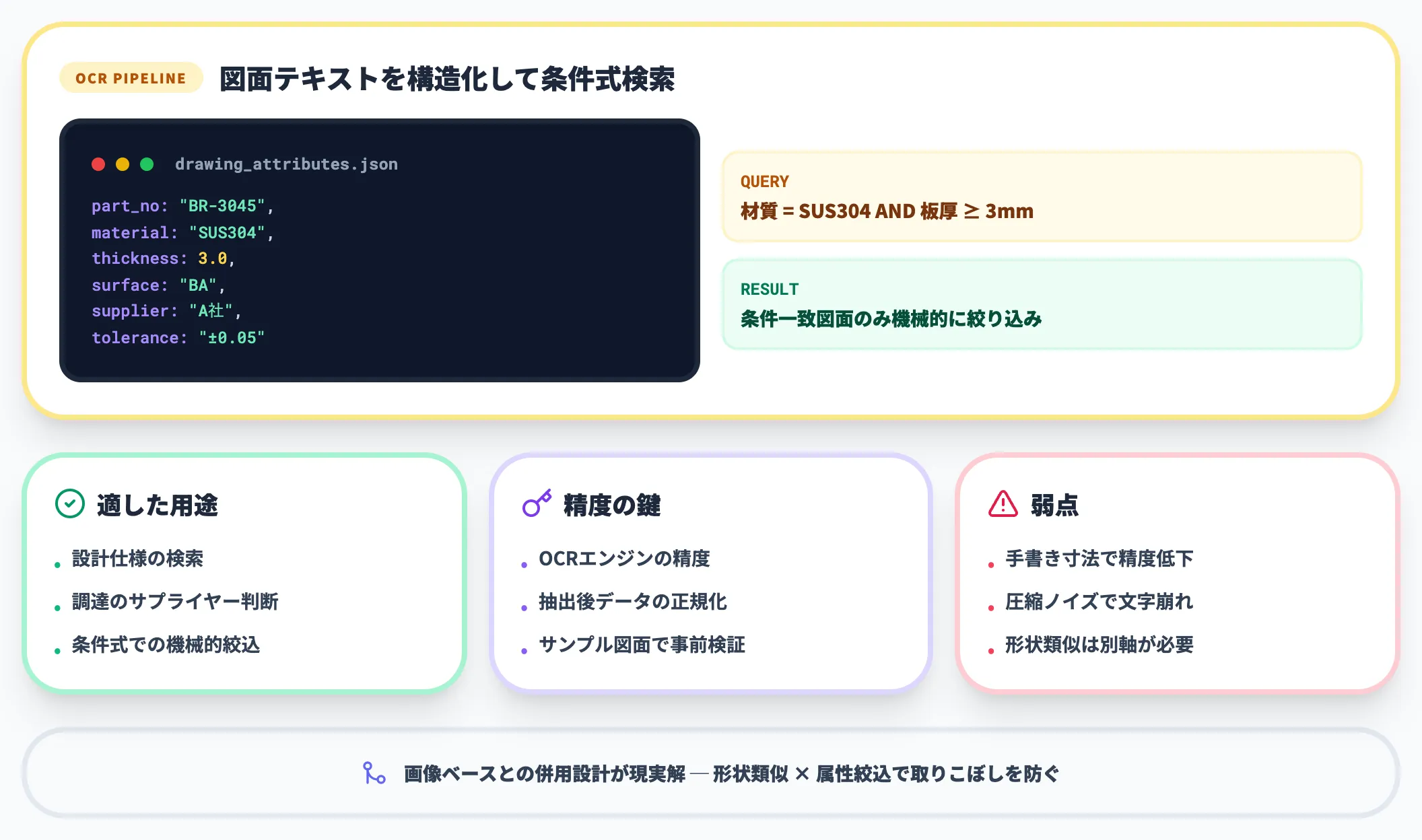

属性情報ベースの検索

属性情報ベースの検索は、図面内のテキスト（部品名・材質・寸法・サプライヤー・表面処理など）をOCRで抽出し、構造化データとして検索可能にする方式です。条件式（材質がSUS304かつ板厚が3mm以上）で機械的に絞り込めるため、設計仕様の検索や調達のサプライヤー判断に向きます。

この方式の鍵はOCRの精度と、抽出後のデータの正規化です。手書き寸法や旧式の枠線フォーマット、PDFスキャンの圧縮ノイズで文字が崩れると、抽出精度が一気に落ちます。導入前にOCRエンジンが現場の図面フォーマットに対応しているかをサンプル図面で確認しないと、運用開始後に再構築が必要になるケースが多くあります。

属性検索だけでは「形が似ているが部品名が違う」資産を取りこぼすため、画像ベースとの併用設計が現実解です。

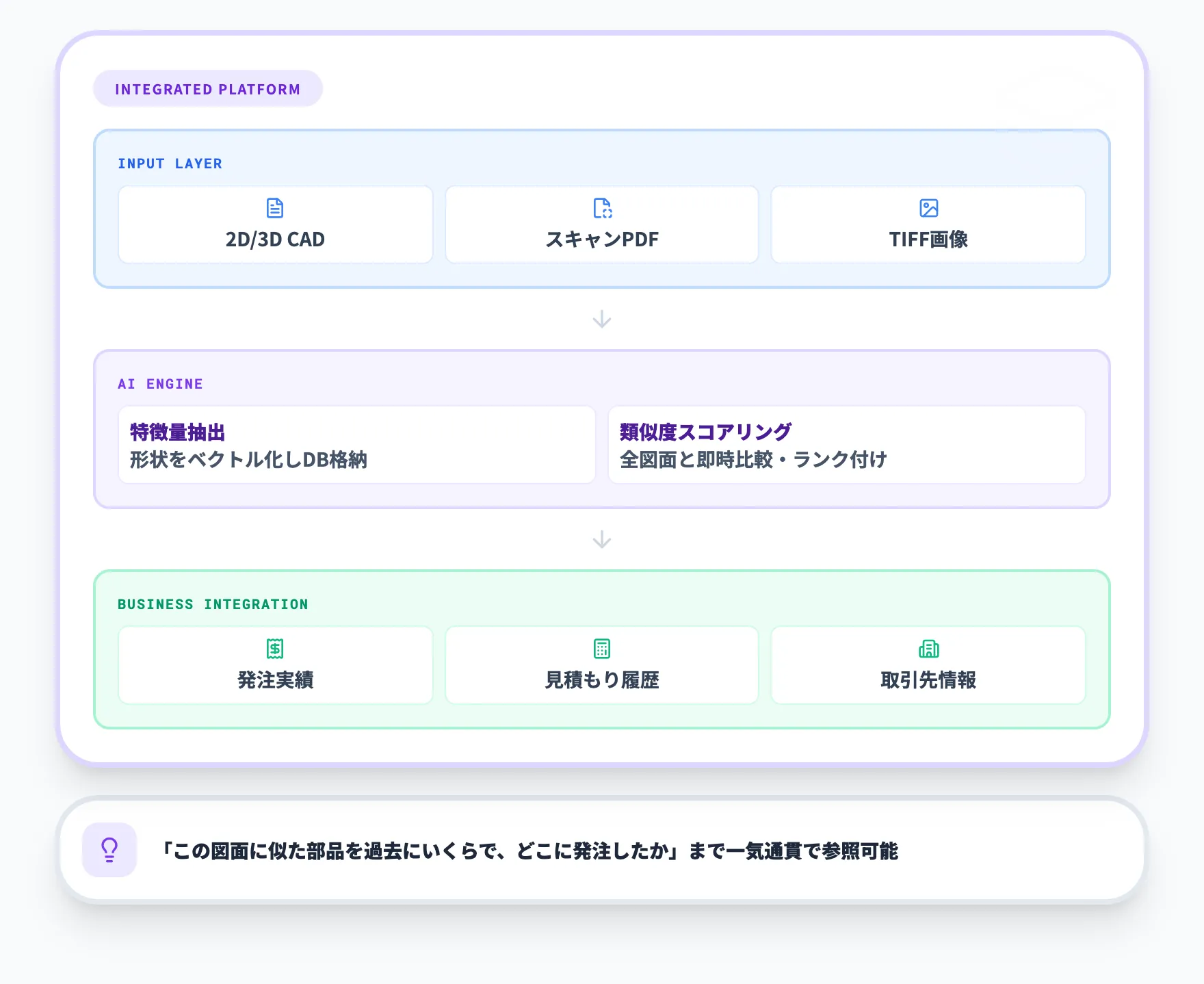

ハイブリッド方式と6004での深掘り

実運用では、画像ベースで候補を広く絞り、属性検索で条件で詰める、というハイブリッド方式が一般的です。CADDi Drawerやテクノアの形状検索Pro、図面バンクの類似検索などはこの方式を採用していますが、画像と属性の組み合わせ方や精度のチューニング余地、対応するファイル形式は製品ごとに違います。

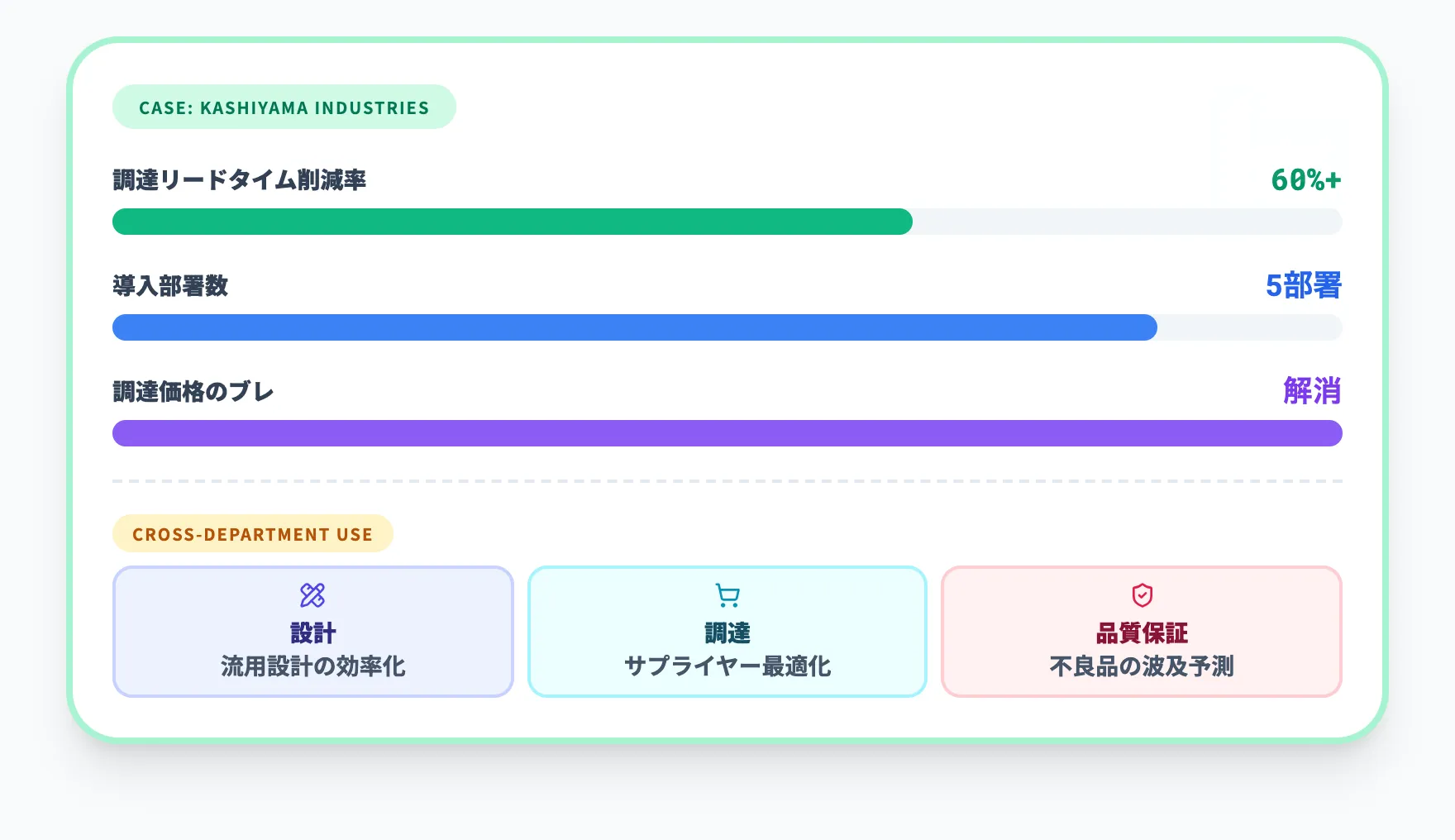

主要サービスごとの方式の差、川崎重工業や樫山工業など実際の導入企業での精度評価、5社の選定基準別比較は類似図面検索AIで表とともに整理しています。本記事では俯瞰役として、どちらの方式を軸に選ぶかの判断材料までを示します。

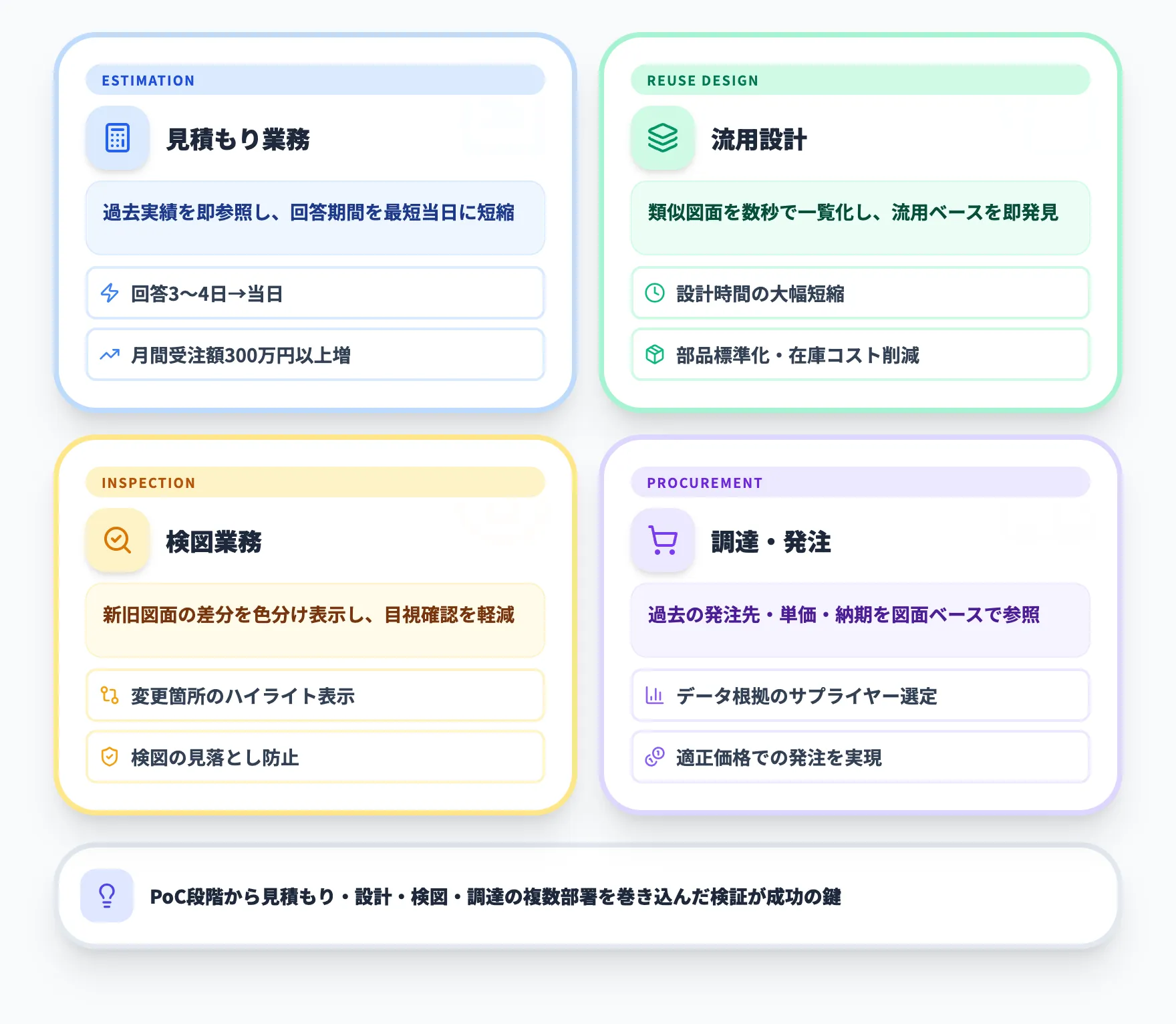

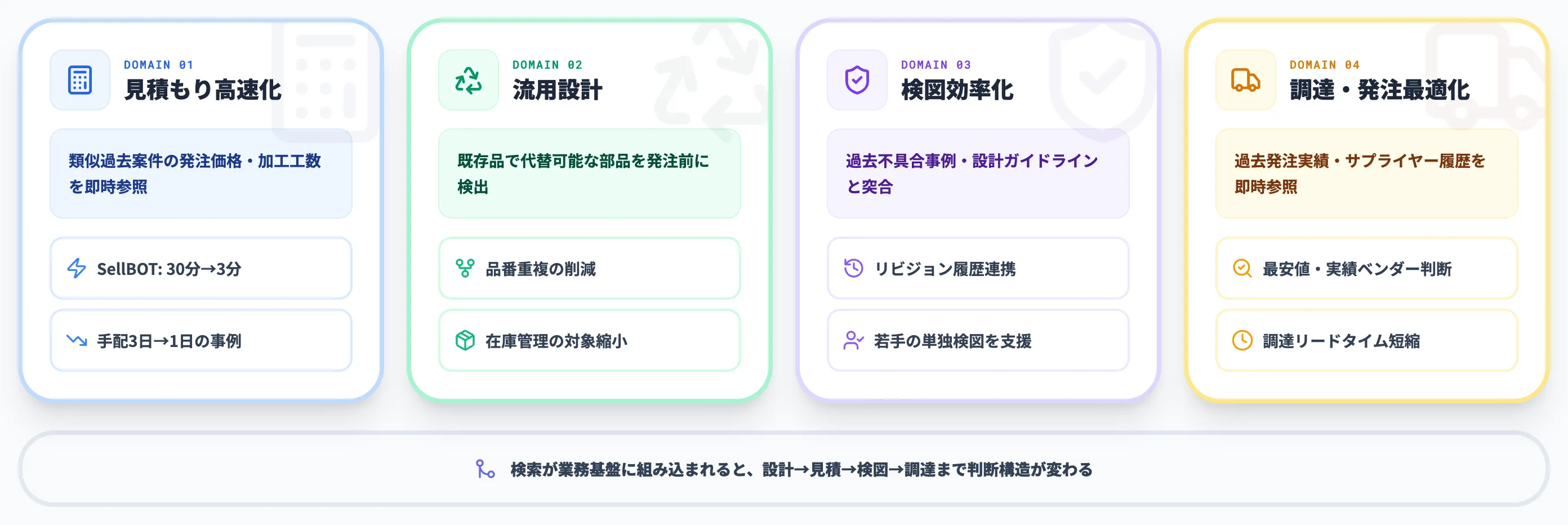

図面検索AIで変わる4つの業務領域

図面検索AIの効果は、検索作業そのものの短縮だけにとどまりません。検索が業務基盤に組み込まれると、設計・見積もり・調達・品質という4つの領域で、判断と作業の構造が変わります。

このセクションでは、各領域でどの動作が変わるのかを1段落ずつ俯瞰します。各領域の深掘りは、見積もりは類似図面検索AI、設計流用は流用設計AI、ナレッジ承継は製造業のナレッジ承継を参照してください。

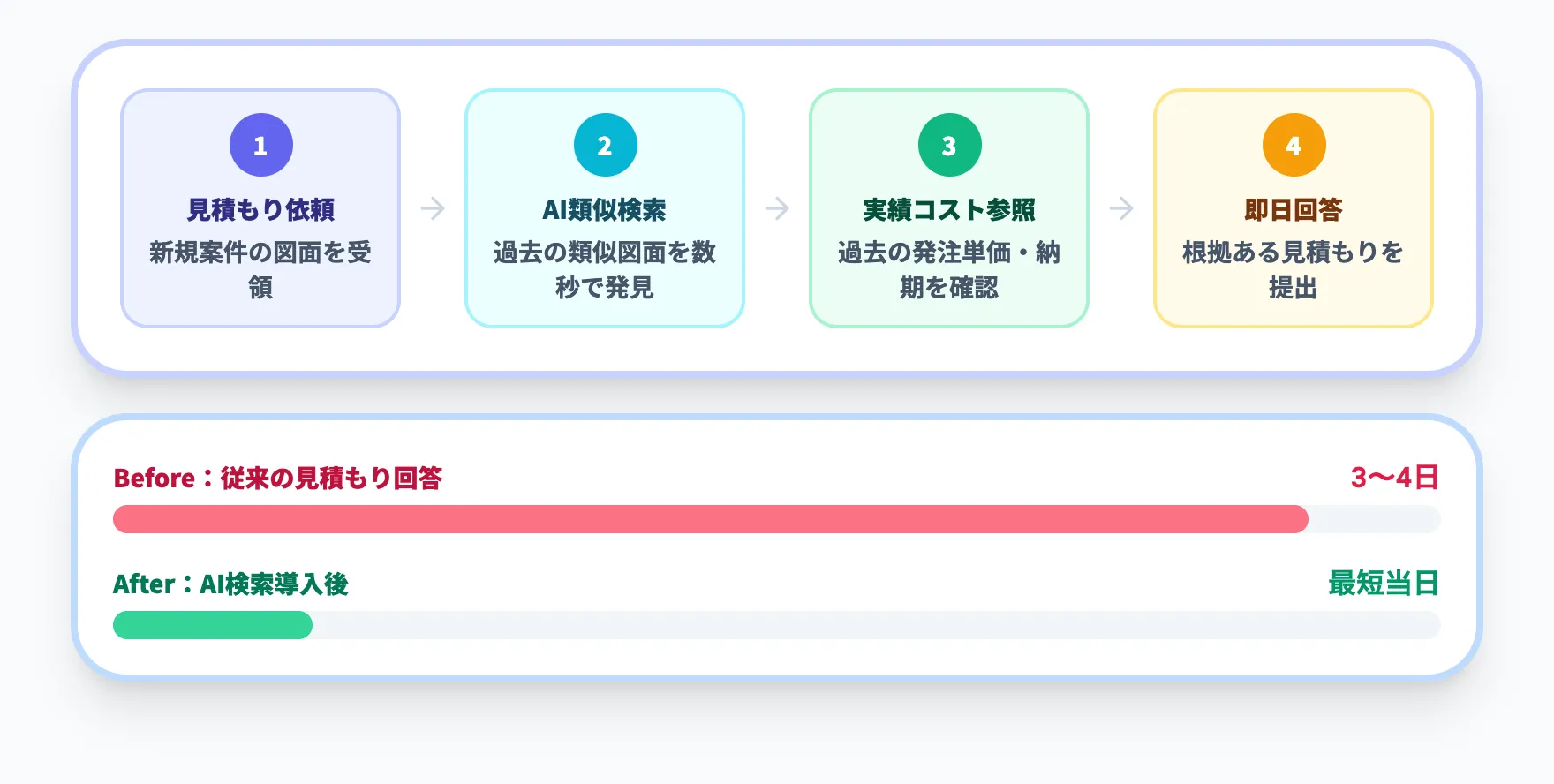

見積もり業務の高速化

引合いを受けてから見積もりを返すまでの時間は、製造業の競争力に直結します。AI類似図面検索を導入すると、新規図面に対して類似する過去図面を瞬時に引き出し、その過去案件の発注価格・加工工数・サプライヤー実績を判断材料にできます。

ベテラン担当者は過去の見積データを記憶と勘で参照しており、新人が同じ判断をするのに数年かかるという課題が一般的です。検索が入ると「この図面は過去案件と類似度が高い（例：類似率がしきい値を超える）、加工工数は前回と同等で見積もるのが妥当」といった判断材料が即座に揃うようになります。SellBOTのファム事例では図面検索が30分から3分、見積もり作成時間が3分の1以下、手配日数が3日から1日になるケースが公開されています（※自社の図面構成・工程数によって短縮幅は変わります）。

ただし、検索結果は「参考」であって「自動見積もり」ではありません。最終判断は担当者が行う前提で、検索結果が判断材料として十分に揃うかをPoCで確認する必要があります。

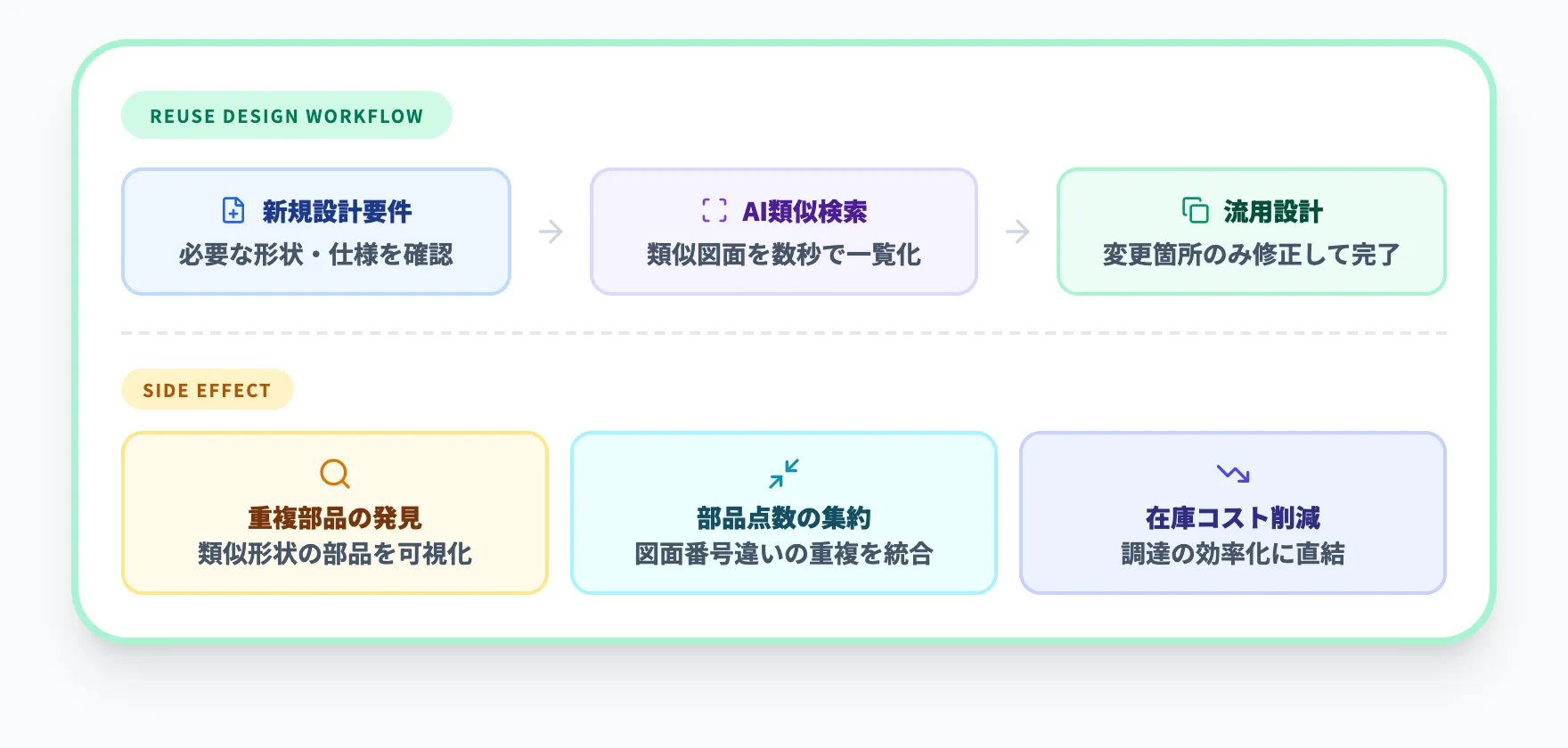

流用設計と部品標準化

新規部品をゼロから設計するよりも、過去の類似部品を流用するほうが、設計工数・量産時の品番増加・サプライヤー対応・在庫管理のすべての面で有利になります。図面検索AIは、流用設計の起点となる「似た部品の発見」を機械化します。

形状ベースの類似検索によって、品番が違うが幾何的に同一の部品、寸法だけが少し違う部品、材質違いで形状が同じ部品などを横断的に拾えます。これにより、設計者が新規に起こした図面を発注前にチェックして「この部品は既存品とほぼ同形状なので、既存品で代替可能」という判断ができるようになります。版違いや左右対称、紙スキャン、部番重複といった現場特有のパターンを取りこぼさずに拾える設計になっているかが、流用設計の実効性を左右します。

結果として品番の重複が減り、調達・在庫の管理対象も縮小します。流用設計のプロセス設計と運用ノウハウは流用設計AIで詳述しています。

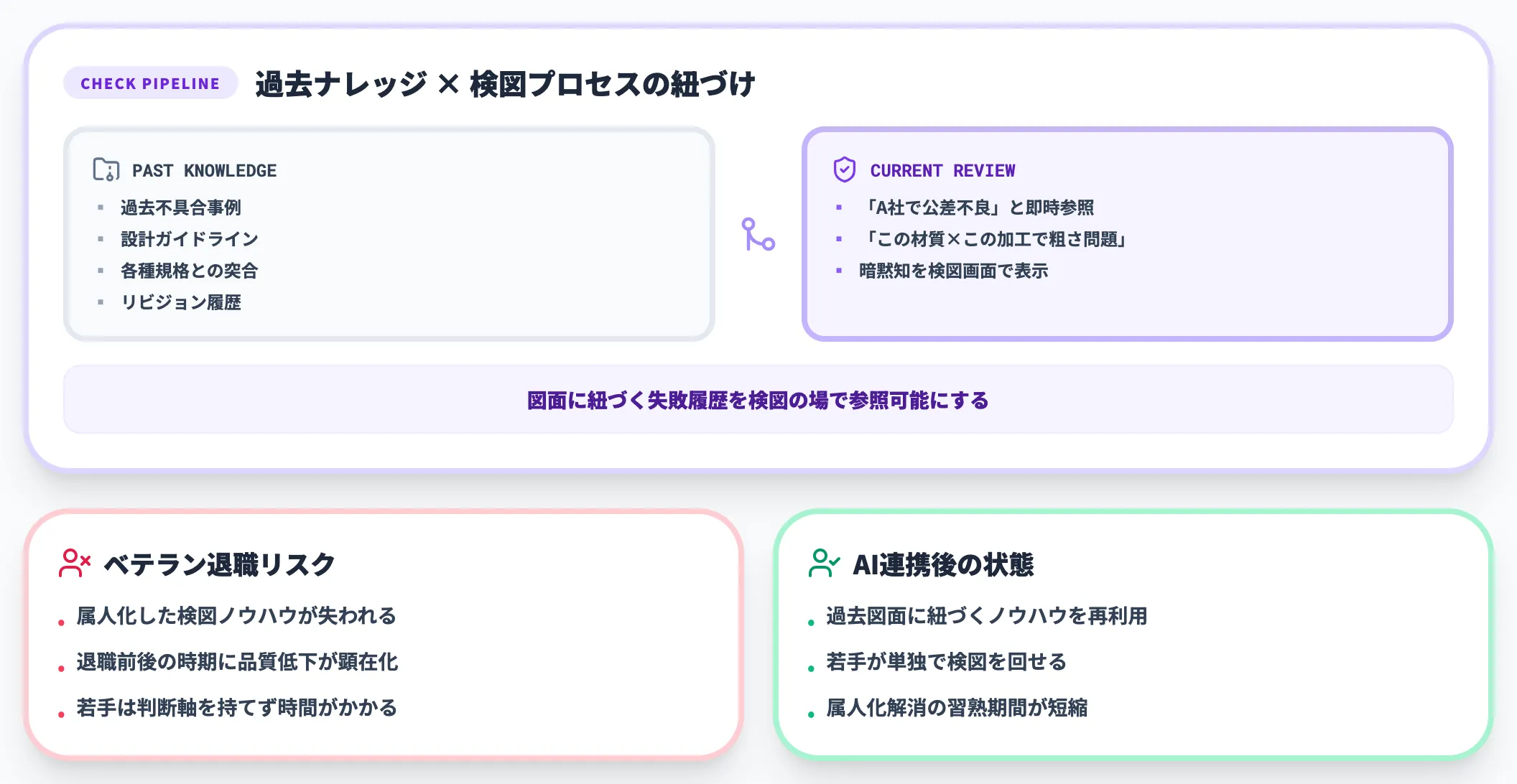

検図業務の効率化

検図は設計品質を担保する工程で、過去の不具合事例・設計ガイドライン・規格との照合を伴います。図面検索AIで過去図面のリビジョン履歴と紐づけられると、「この部品は過去にA社で公差不良が出た」「この材質はこの加工方法では表面粗さに問題が出やすい」という暗黙知を、検図の場で参照できるようになります。

特に効果が大きいのは、ベテラン検図担当者が退職する前後の時期です。属人化していた検図ノウハウを、過去図面に紐づく形で再利用可能な状態に変換できると、若手担当者が単独で検図を回せるまでの期間が短くなります。

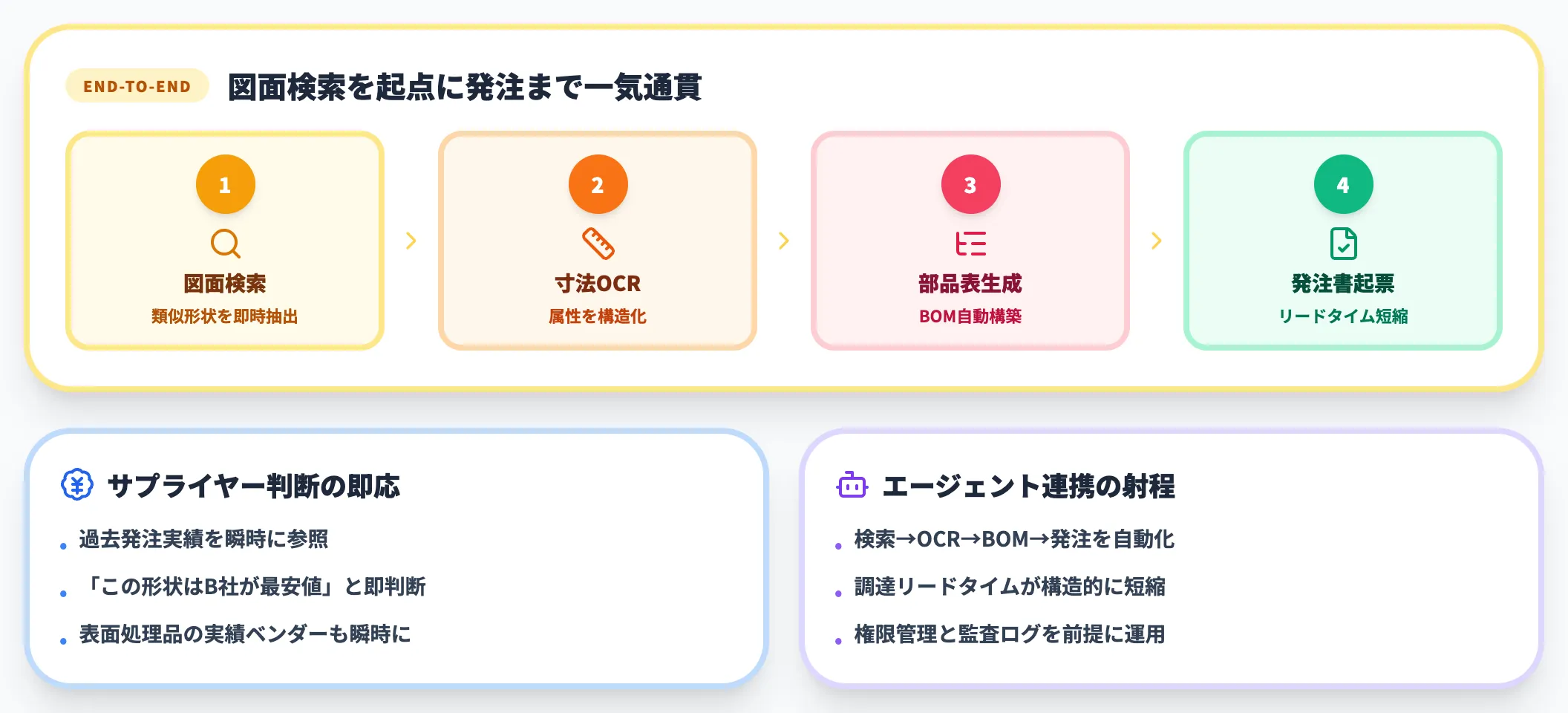

調達・発注の最適化

調達担当者は、新規図面に対するサプライヤー選定と相見積もりに時間を使います。過去発注実績の検索が瞬時にできれば、「この形状の部品は過去にB社が最安値だった」「C社は同形状の表面処理品で実績がある」といった判断が即座にできるようになります。

さらに、図面検索を起点に、寸法OCR・部品表生成・発注書起票までを一気通貫で扱う構成では、調達リードタイムそのものが短縮されます。製造業向けAIエージェントの活用範囲は製造業のAIエージェント活用で全体像を整理しています。

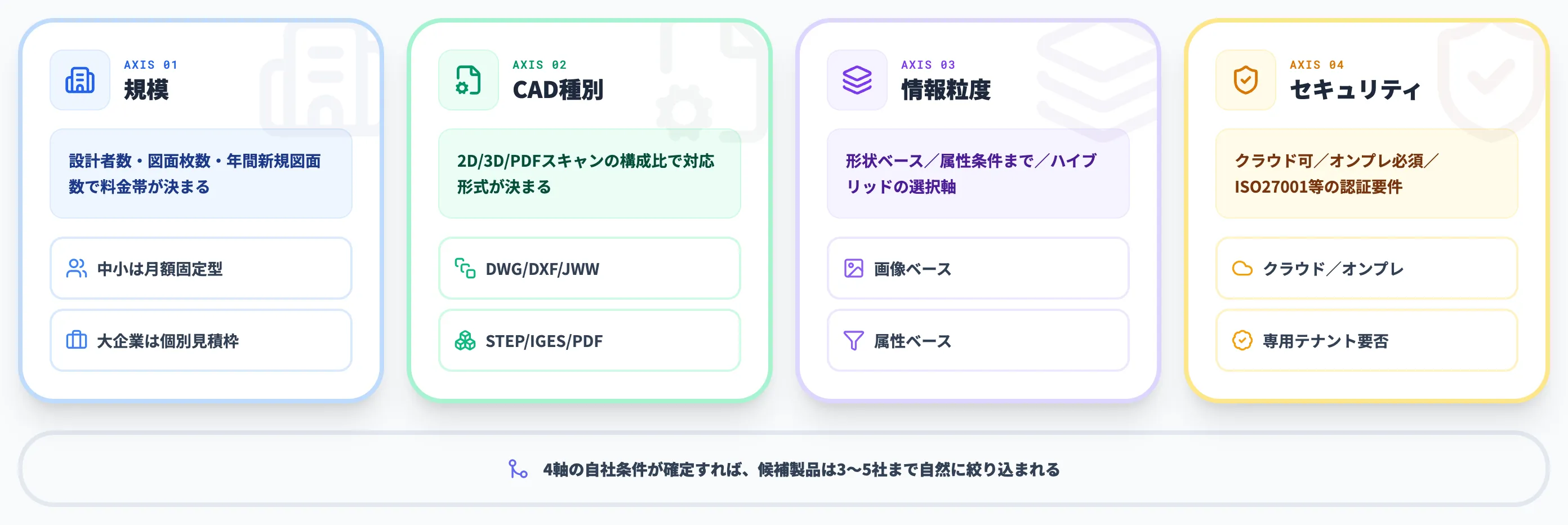

自社条件で第一候補を絞る判断軸

「機能が多いツールを選ぶ」「最も精度が高いと言われている製品を選ぶ」という単純な比較で図面検索AIを選定すると、運用開始後にミスマッチが顕在化します。第一候補を絞るには、自社の規模、CAD種別、情報粒度、セキュリティ要件という4つの軸で条件を整理し、その条件と候補製品の対応範囲をマッピングする必要があります。

このセクションでは、4軸の判断マトリクスを俯瞰したうえで、典型的な4ケースで第一候補がどう変わるかを示します。

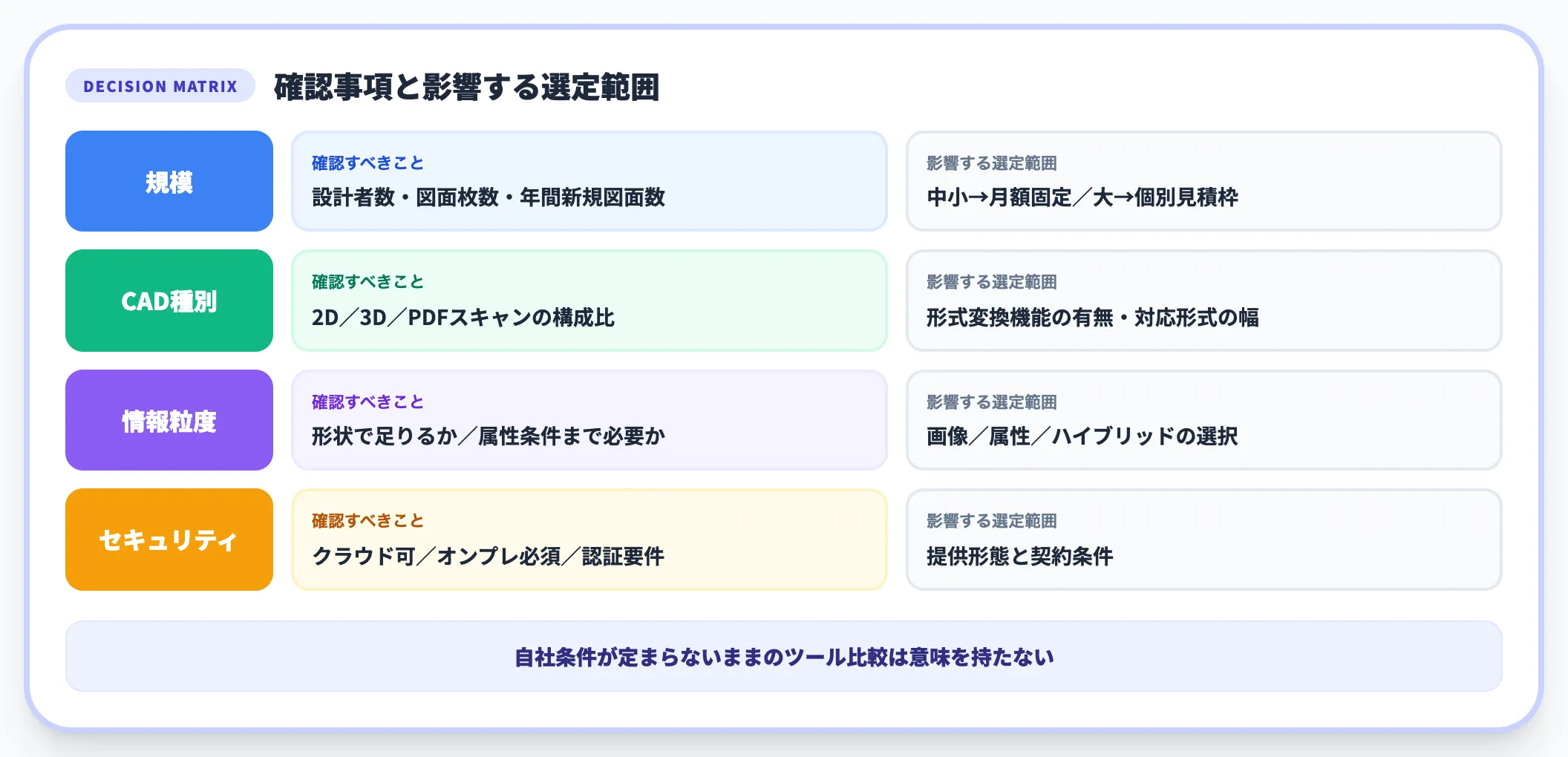

4軸マトリクスで条件を整理する

第一候補を選ぶ際の判断軸は、現場で意思決定に効く順に以下の4つになります。

軸	確認すべきこと	影響する選定範囲
規模	設計者数、図面枚数、年間新規図面数	中小向けは月額固定型、エンタープライズは個別見積枠
CAD種別	2D-CAD（DWG/DXF/JWW）／3D-CAD（STEP/IGES）／PDFスキャンの構成比	形式変換機能の有無、対応形式の幅
情報粒度	形状ベースで足りるか、寸法・材質・公差など属性条件まで必要か	画像ベース／属性ベース／ハイブリッドの選択
セキュリティ	クラウド可／オンプレ必須／専用テナント要否、ISO27001等の認証要件	製品の提供形態、契約条件

この表が示すのは、各軸での自社条件が決まらないうちはツール比較に意味がないということです。逆に、4軸の条件が確定すれば、候補製品は3〜5社まで自然に絞られます。

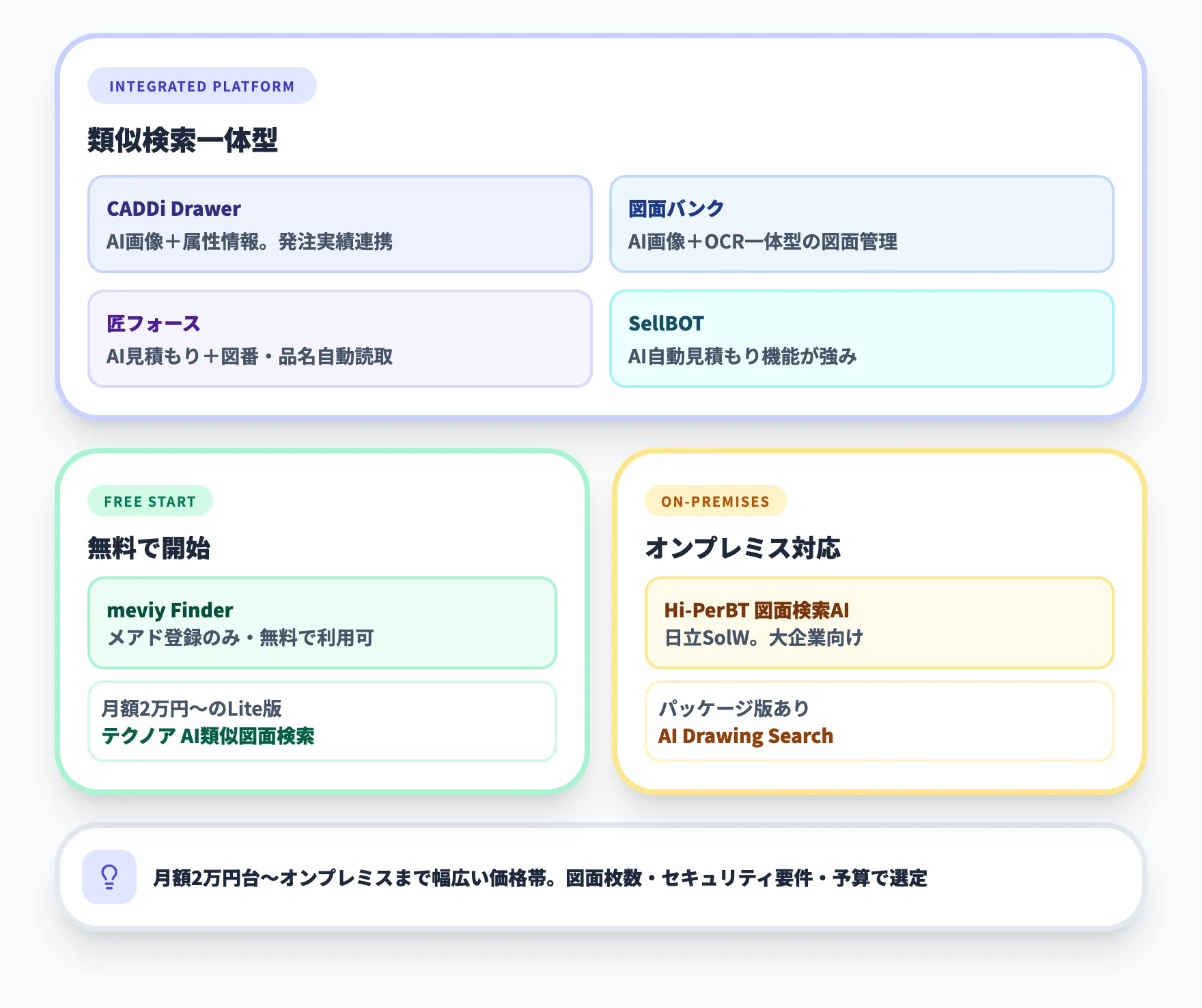

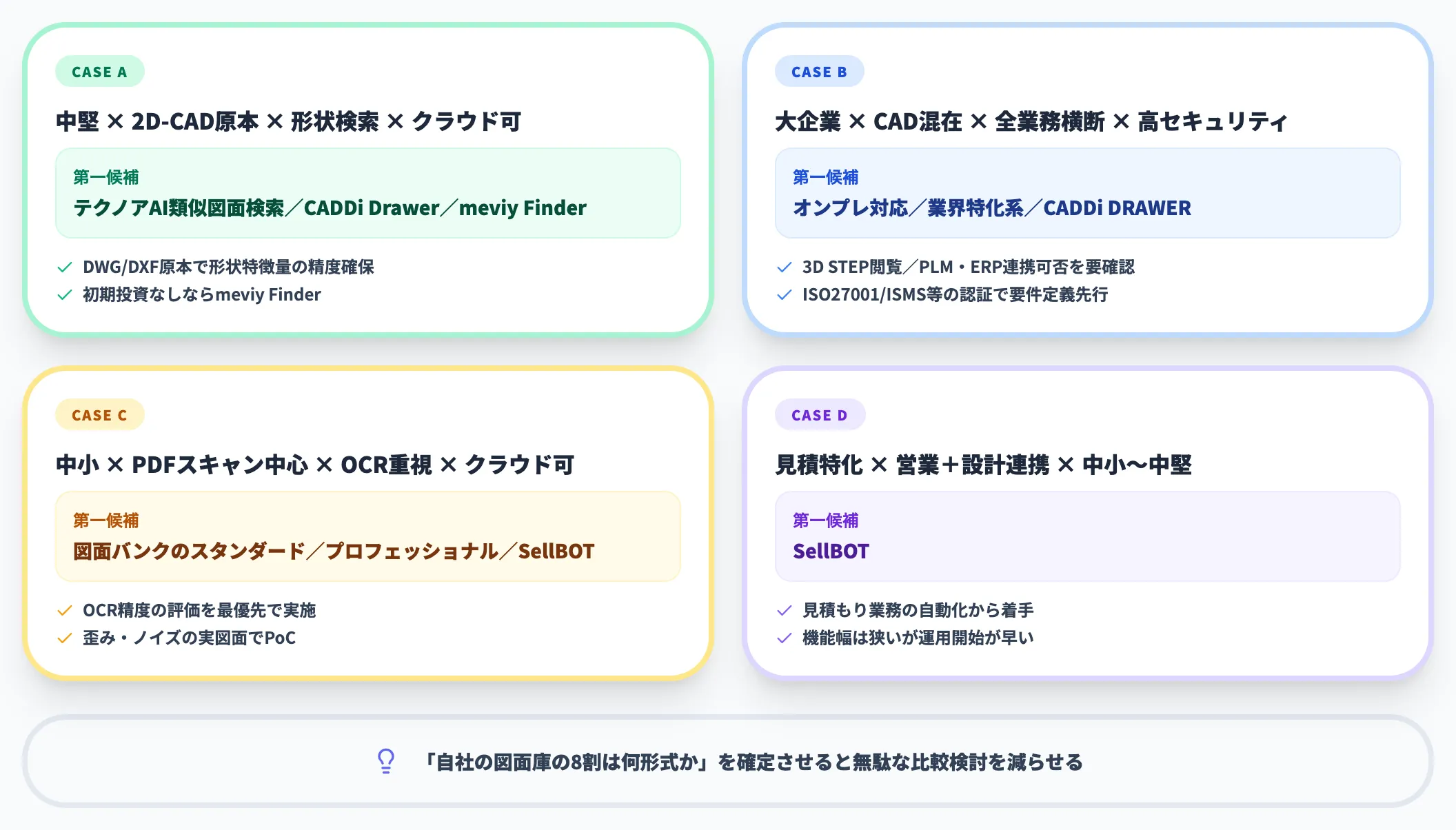

4ケースで見る第一候補の変わり方

実際の選定では、4軸の組み合わせによって第一候補が大きく変わります。以下に典型的な4ケースを示します。

• 中堅製造業 × 2D-CAD（DWG/DXF）原本中心 × 形状検索重視 × クラウド可
  類似形状の検索を起点に流用設計まで延ばしたい中小〜中堅製造業なら、テクノアのAI類似図面検索やCADDi Drawerが候補に挙がります。DWG/DXF原本があれば形状特徴量の抽出精度を確保しやすく、初期投資なしで試したい場合はmeviy Finderから始める選択肢もあります。



• 大企業 × 複数CAD混在（3D STEP含む）× 全業務横断 × 高セキュリティ要件
  過去図面のナレッジを全社展開し、エンタープライズ水準のガバナンスを重視するケースでは、要件の絞り込みを先に行います。オンプレ必須なら防衛・航空宇宙・先端技術向けのオンプレ対応製品やオンプレ運用に対応する業界特化系を優先し、クラウドでも要件を満たせる場合はクラウド型のCADDi DRAWERも候補に挙がります。3D CAD閲覧と2D図面との紐づけ、PLM/ERPとのデータ連携の可否、認証・運用形態（ISO27001/ISMS等）を要件定義の段階で先に絞り込むのが現実的です。3D類似検索の対応範囲は製品ごとに進化中のため、自社の図面庫構成（STEP/IGES/PDFの比率）と合わせて公式LPで最新仕様を確認してください。



• 中小製造業 × PDFスキャン中心 × OCR重視 × クラウド可
  紙図面・PDFスキャンが中心の図面庫を持つ中小製造業は、まず図面OCRとはでOCR精度の評価を済ませ、図面バンクのスタンダード／プロフェッショナルプランや、SellBOTのような見積特化型サービスが候補に挙がります。



• 見積特化 × 営業＋設計連携重視 × 中小〜中堅
  営業部門と設計部門の連携を起点に、見積もり業務の自動化から着手したい中小〜中堅製造業なら、SellBOTが合う候補です。見積特化型は機能の幅が狭い反面、運用開始までのリードタイムが短い点が利点になります。

形式視点でいえば、DWG/DXF原本が残っている現場、PDFスキャンしか残っていない現場、3D STEP中心の現場で第一候補は明確に変わります。「自社の図面庫の8割は何形式か」を最初に確定させると、無駄な比較検討を減らせます。

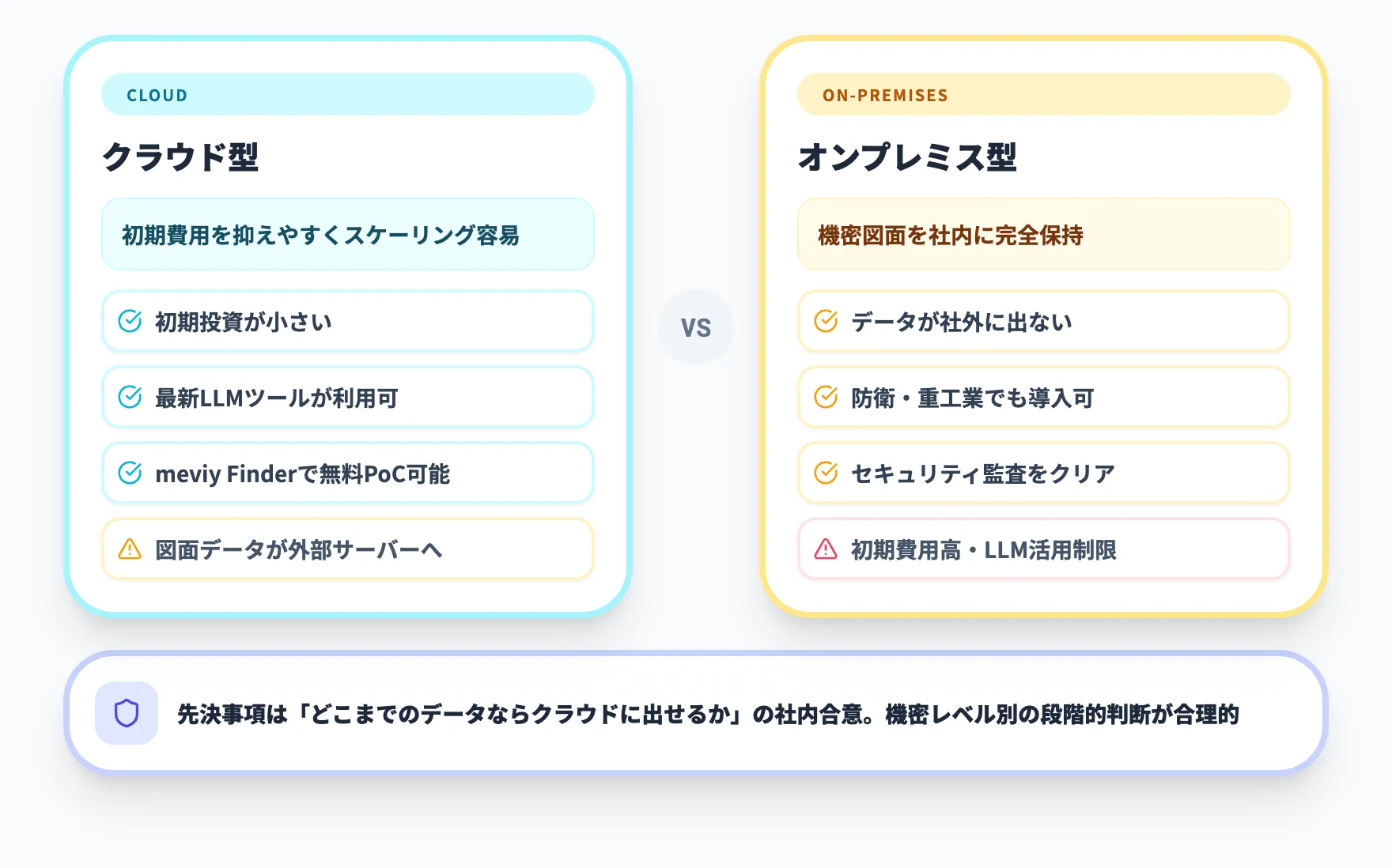

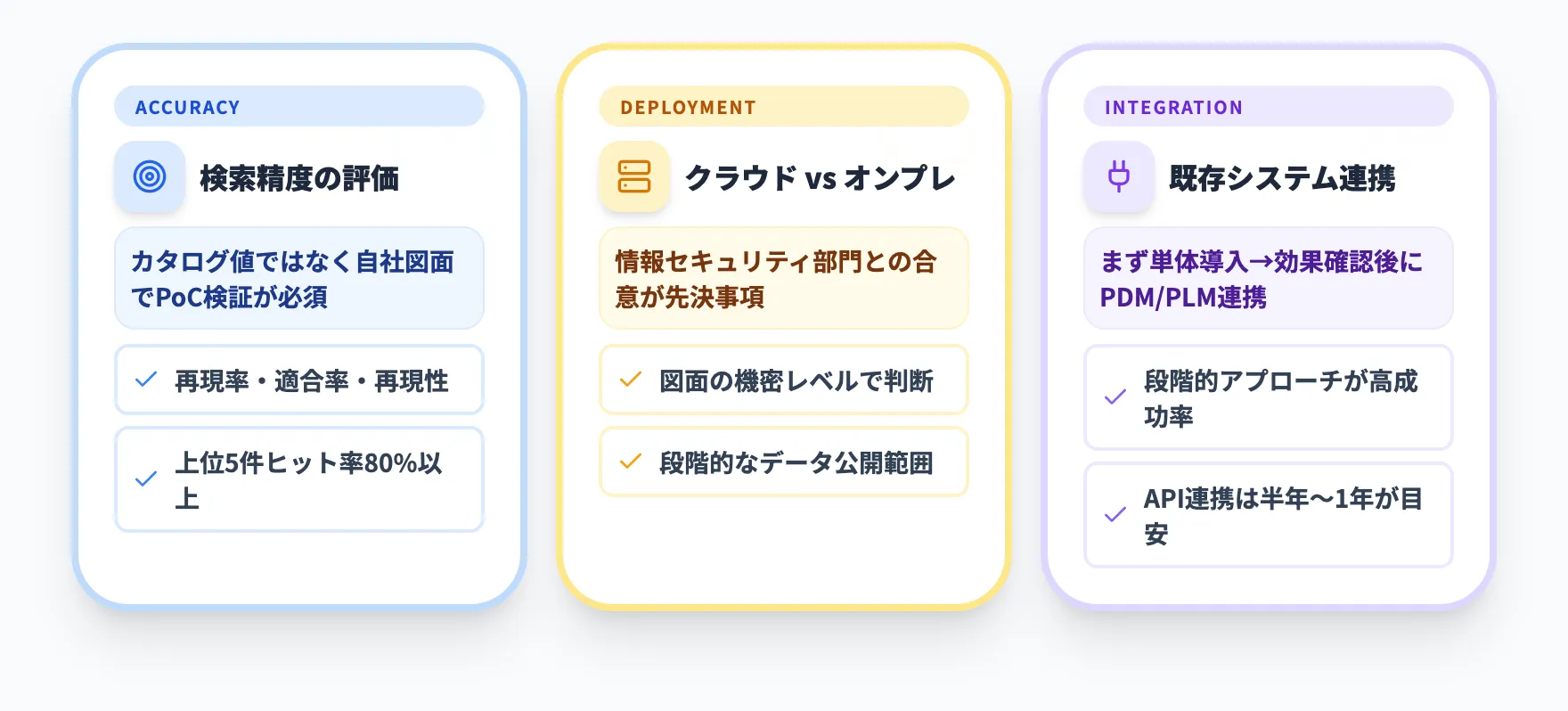

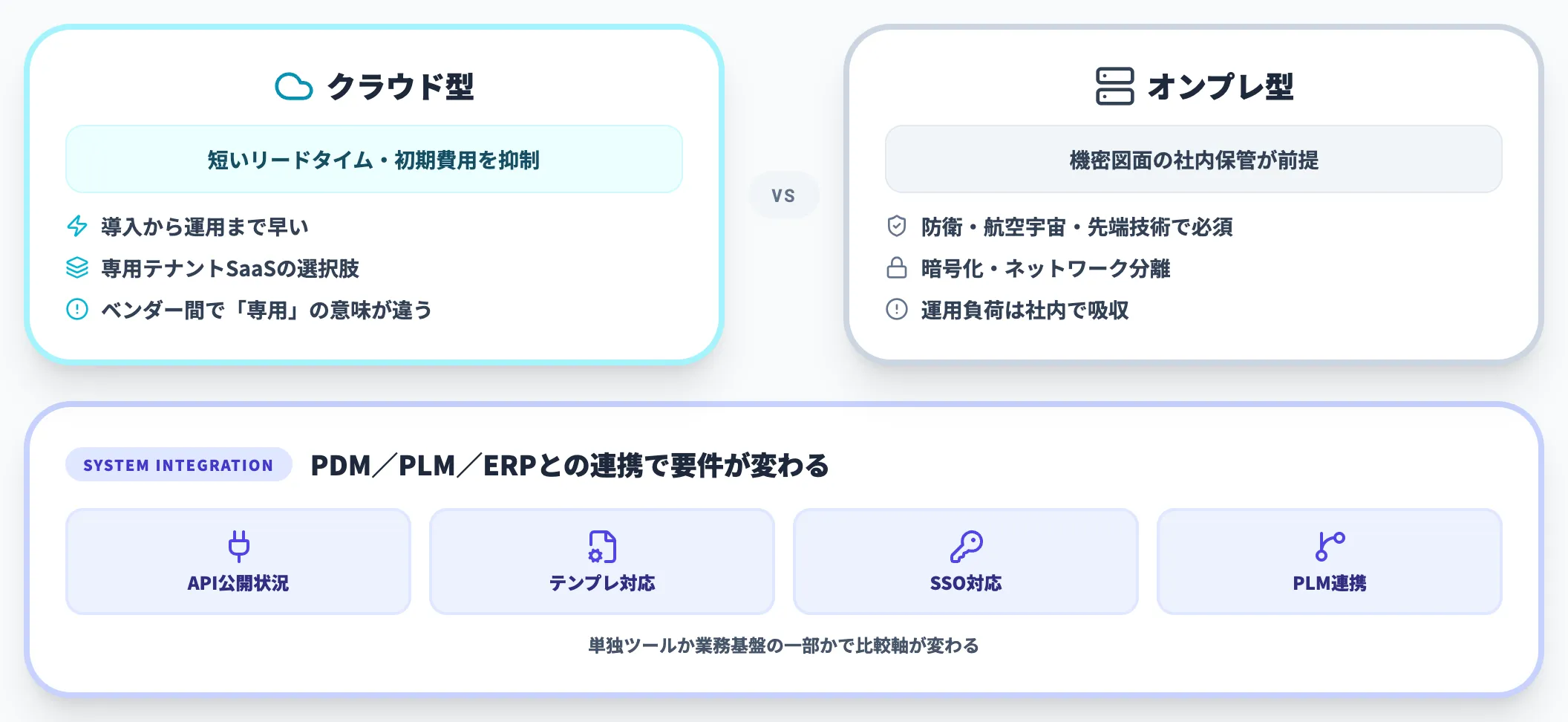

クラウドかオンプレか、既存システムとの連携

クラウド型は導入リードタイムが短く初期費用を抑えやすい一方、機密図面の社外サーバー保管に制約がある業界（防衛・航空宇宙・先端技術）ではオンプレ必須となります。最近は専用テナントのSaaS型で「クラウドの運用負荷の軽さ」と「オンプレ相当のセキュリティ」を両立する選択肢も増えていますが、ベンダーごとに「専用テナント」の意味が違うため、認証情報の保管場所、データの暗号化方式、ネットワーク分離の範囲を契約前に確認する必要があります。

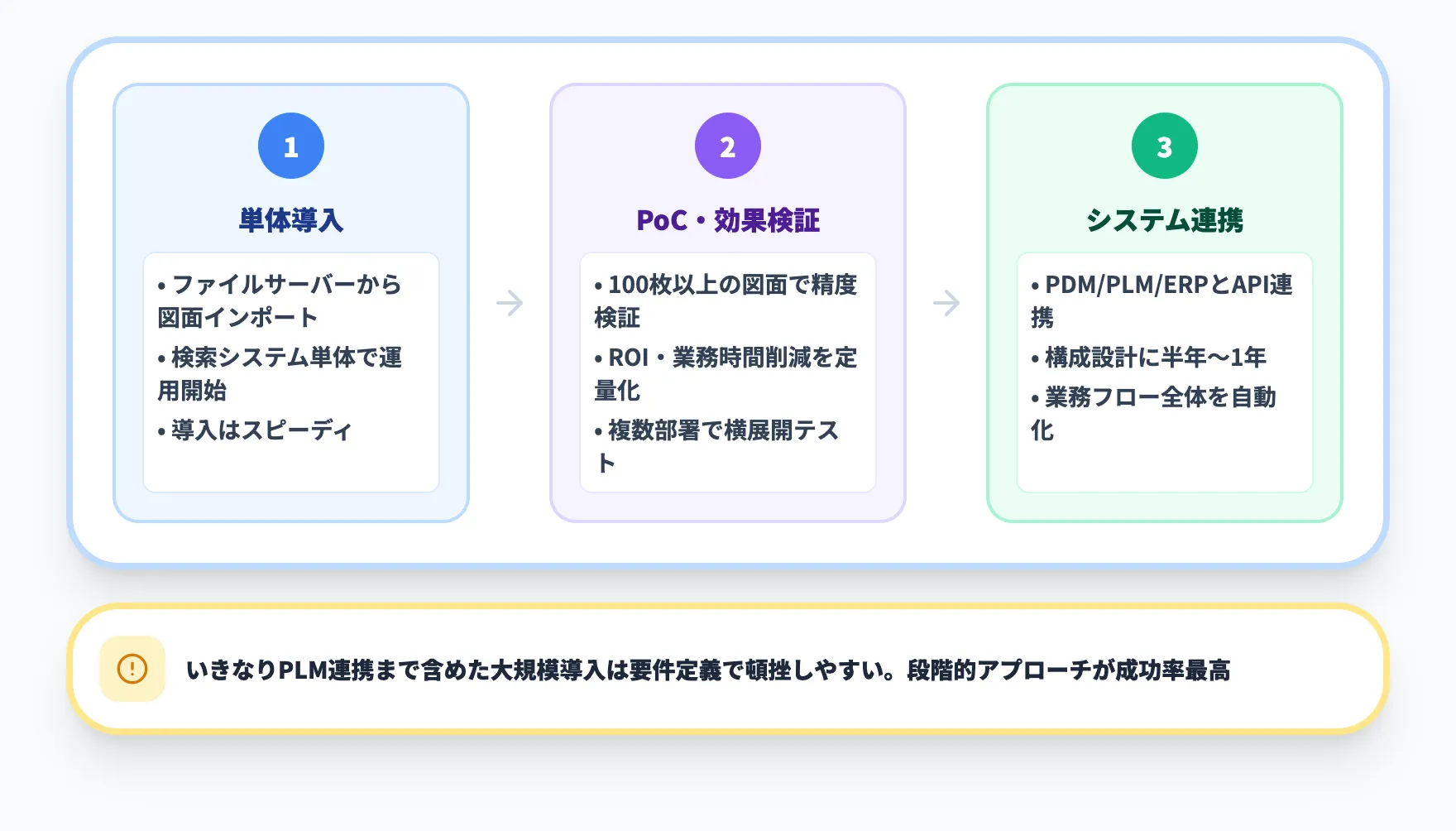

既存システムとの連携は、図面検索AIを単独ツールとして使うのか、PDM/PLM/ERPと統合した業務基盤の一部として組み込むのかで要件が変わります。検索結果から見積もり・発注・検図まで一気通貫させたい場合は、API公開状況・連携先のテンプレート対応・SSO対応を比較軸に加えてください。詳細はPDM活用ガイドとPLM導入ガイドを参照ください。

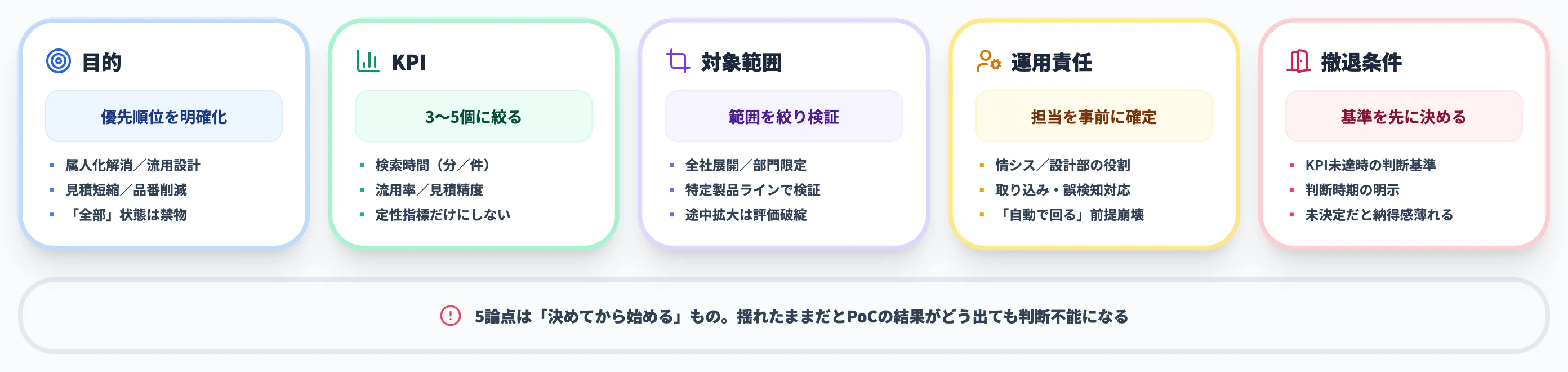

PoC前に社内で合意すべき5つの論点

図面検索AIの導入で最も多い失敗は、PoCを始めてから「目的が違った」「評価軸が揺れる」「運用責任が決まっていない」という根本的な認識のズレが顕在化することです。PoCを成功させるには、技術検証に入る前に、5つの論点について社内で合意を形成する必要があります。

このセクションでは、合意形成すべき5論点と、PoCで現場図面と照合すべき5パターンを示します。

合意すべき5論点

PoCを始める前に、設計部・購買部・情シス・経営層の関係者で以下の5つを言語化し、文書として合意しておきます。

• 目的
  属人化解消なのか、流用設計の促進なのか、見積もりリードタイム短縮なのか、品番削減なのか。複数を兼ねる場合は優先順位を明確にする。「全部やりたい」状態のままPoCを始めると評価軸が定まらない。



• KPI
  検索時間（分／件）、流用率（％）、見積もり精度（誤差％）、品番削減数（件／年）など、目的に対応する定量指標を3〜5個に絞る。「精度が高い」「使いやすい」のような定性指標だけにしない。



• 対象範囲
  全社展開を前提にPoCを設計するか、特定部門・特定製品ラインに限定して効果検証するか。範囲を絞らずに始めると、PoC期間中に対象が広がり評価が破綻する。



• 運用責任
  情シスがシステム運用の責任を持つのか、設計部の中に運用担当を置くのか。検索精度のチューニング、新図面の取り込み、誤検知対応の継続工数は誰が負うのか。「導入したら自動で回る」前提は崩れる。



• 撤退条件
  KPIが目標値に届かない場合、いつ・どの基準で撤退判断をするか。撤退条件を決めずに始めると、効果が出ないまま継続して関係者の納得感だけが薄れていく事態に陥る。

これらは「決めてから始める」ものであって、PoCの途中で決まるものではありません。論点が揺れたまま始めると、PoCの結果がどう出ても判断ができなくなります。

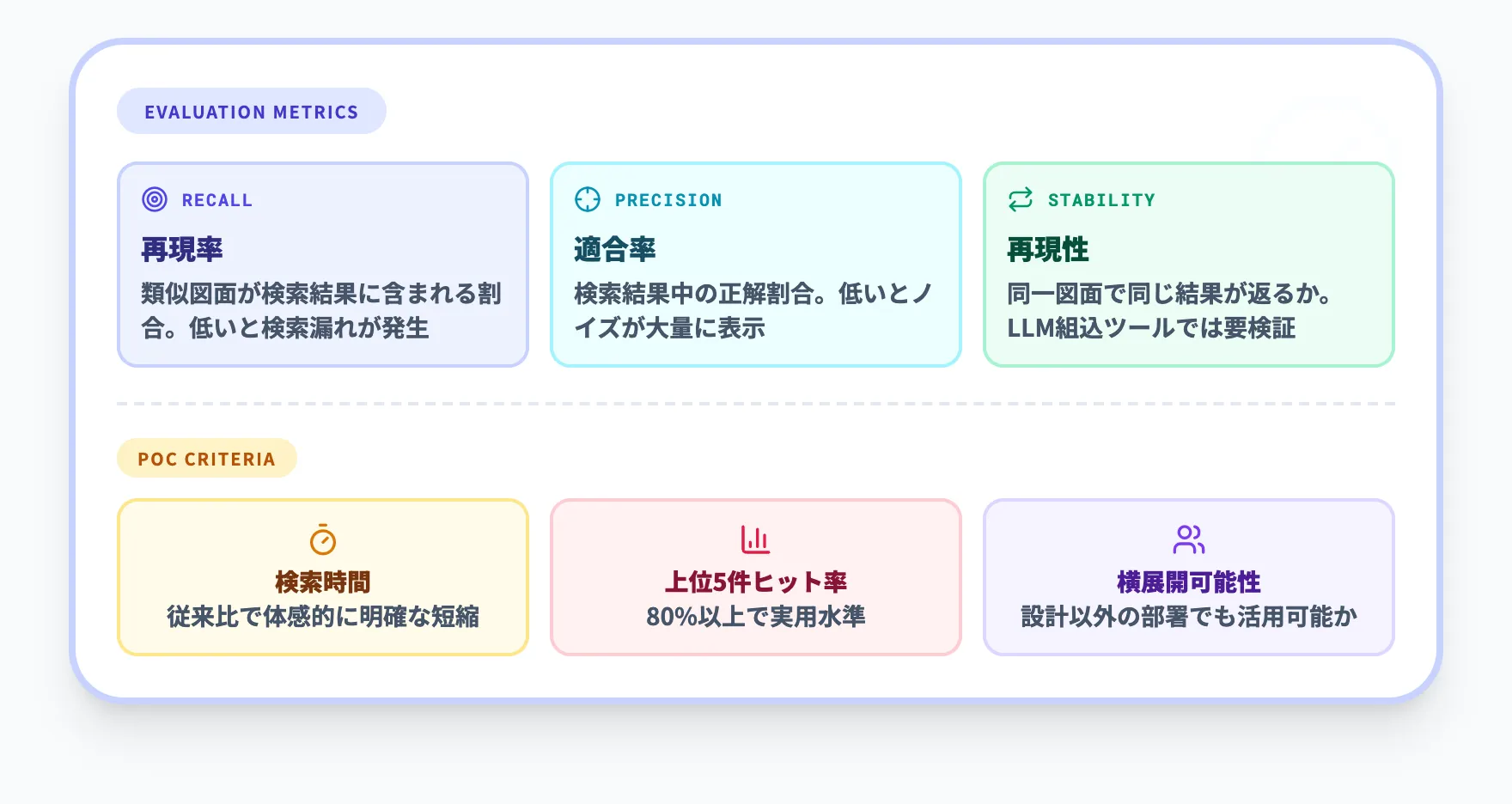

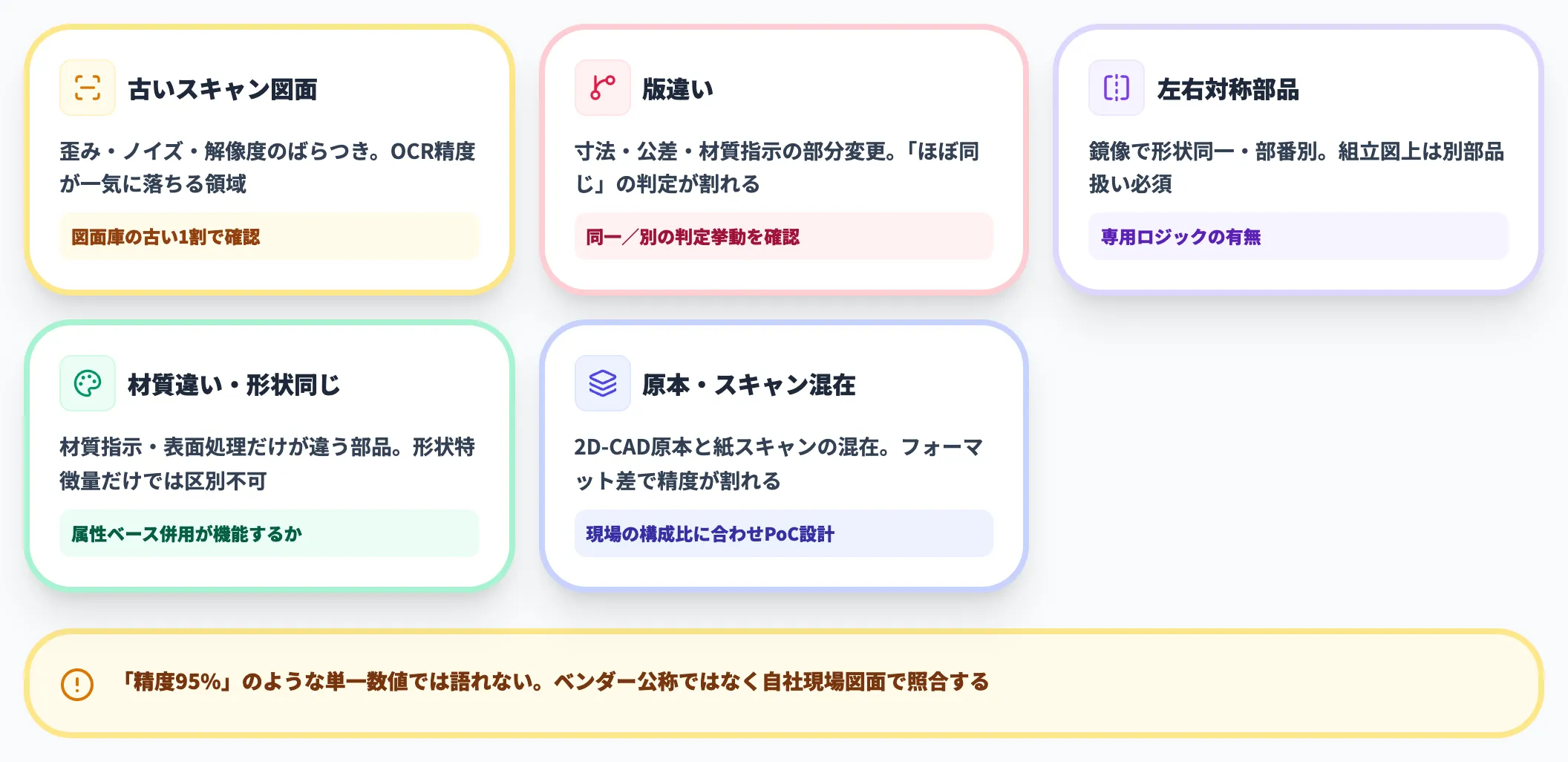

PoCで現場図面と照合すべき5パターン

PoCの精度評価は、ベンダー公称の数値ではなく、自社の現場図面で確認します。製造業の図面検索AIで「精度95%」のような単一数値で語れない領域として、最低でも以下5パターンを試してください。

• 古いスキャン図面
  紙図面をスキャンしたPDFには、歪み・ノイズ・解像度のばらつきが残ります。OCR精度・形状抽出精度がここで一気に落ちるため、現役の図面庫で最も古い1割の図面で精度を確認します。



• 版違い
  同じ部品の改訂版で寸法・公差・材質指示が部分的に変わるケースは、検索の挙動が割れやすい論点です。「ほぼ同じだが少し違う」を「同じ」と判定するか「別」と判定するかは製品によって違います。



• 左右対称部品
  鏡像で形状が同一だが部番が別のケース。形状特徴量だけで判定すると同一と扱われますが、組立図上は別部品として扱う必要があります。製品によってはこの対応に専用ロジックが必要です。



• 材質違いで形状が同じ部品
  材質指示・表面処理だけが違うケースは、形状ベースだけでは区別できません。属性ベースとの併用設計が機能しているかをここで確認します。



• 2D-CAD原本と紙スキャンが混在する図面庫
  原本が残っている部分とスキャンしか残っていない部分でフォーマット差があると、精度が割れます。自社の図面庫が「8割原本＋2割スキャン」なのか「全量スキャン」なのかで結果が変わるため、PoCの対象セットは現場の構成比に合わせて作ります。

これら5パターンは、抽象的に「PoCで精度を確認」と書く代わりに、PoC設計の具体項目として明文化してください。実装層の詳細な失敗パターンは深掘り記事の類似図面検索AIで展開しています。

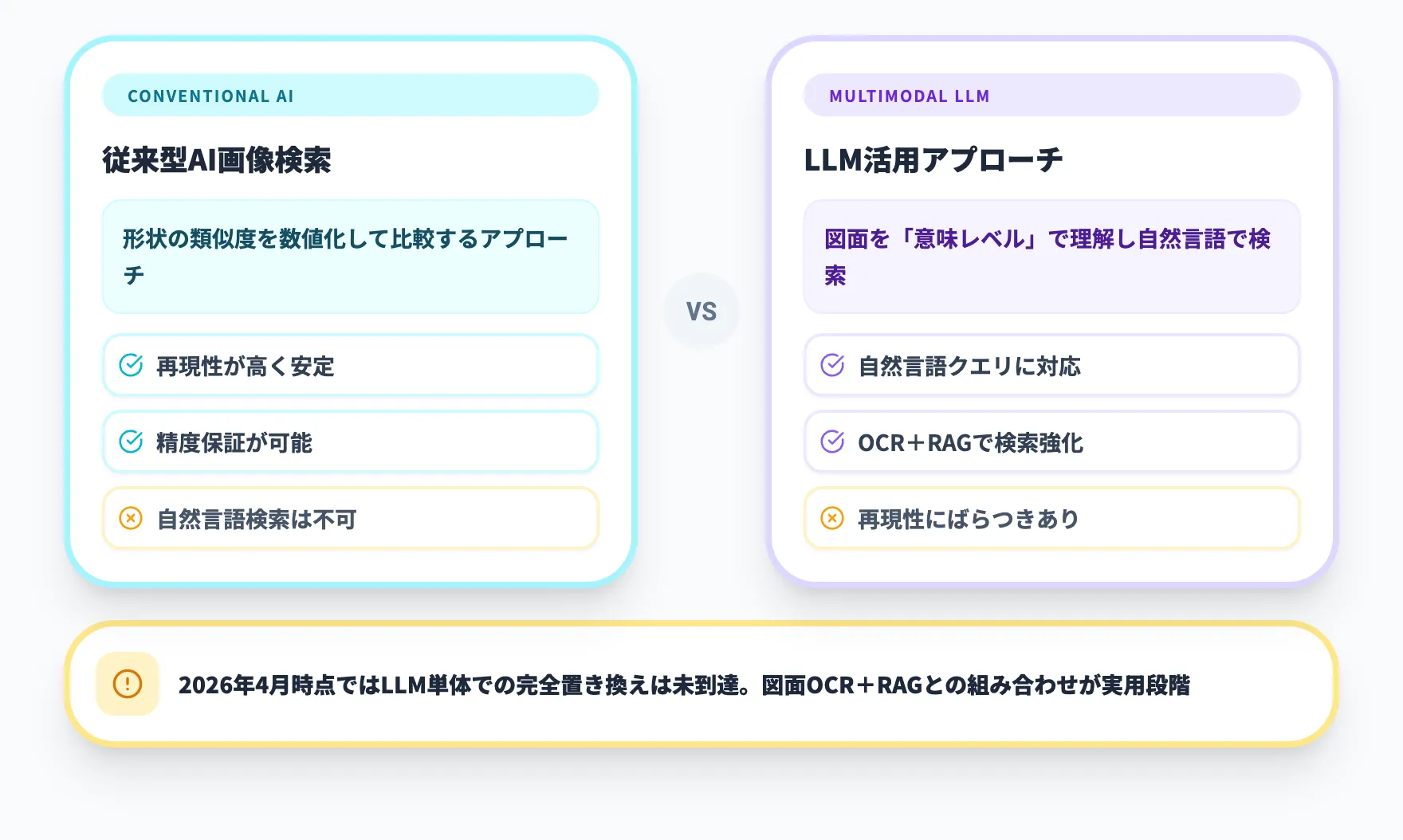

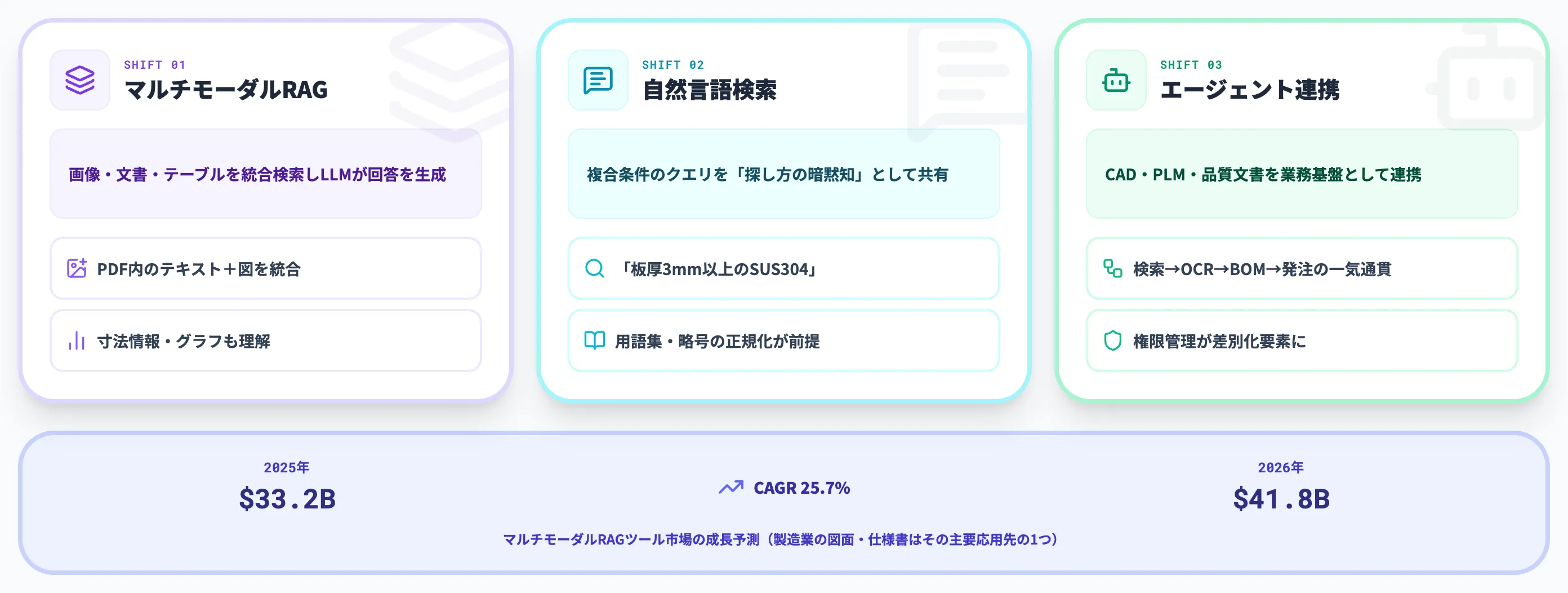

2026年の図面検索AI：LLM時代の変化

2026年の図面検索AIを語る上で、LLM（大規模言語モデル）とマルチモーダルAIの実装が現場業務に降りてきている事実は外せません。これまでの図面検索は「形状特徴量で類似度を測る」「OCRで文字を抽出する」という個別技術の組み合わせでしたが、2026年はそれらをマルチモーダルRAG（検索拡張生成）の枠組みで統合する動きが本格化しています。

このセクションでは、2026年の図面検索AIで起きている3つの変化と、市場規模の動向を整理します。

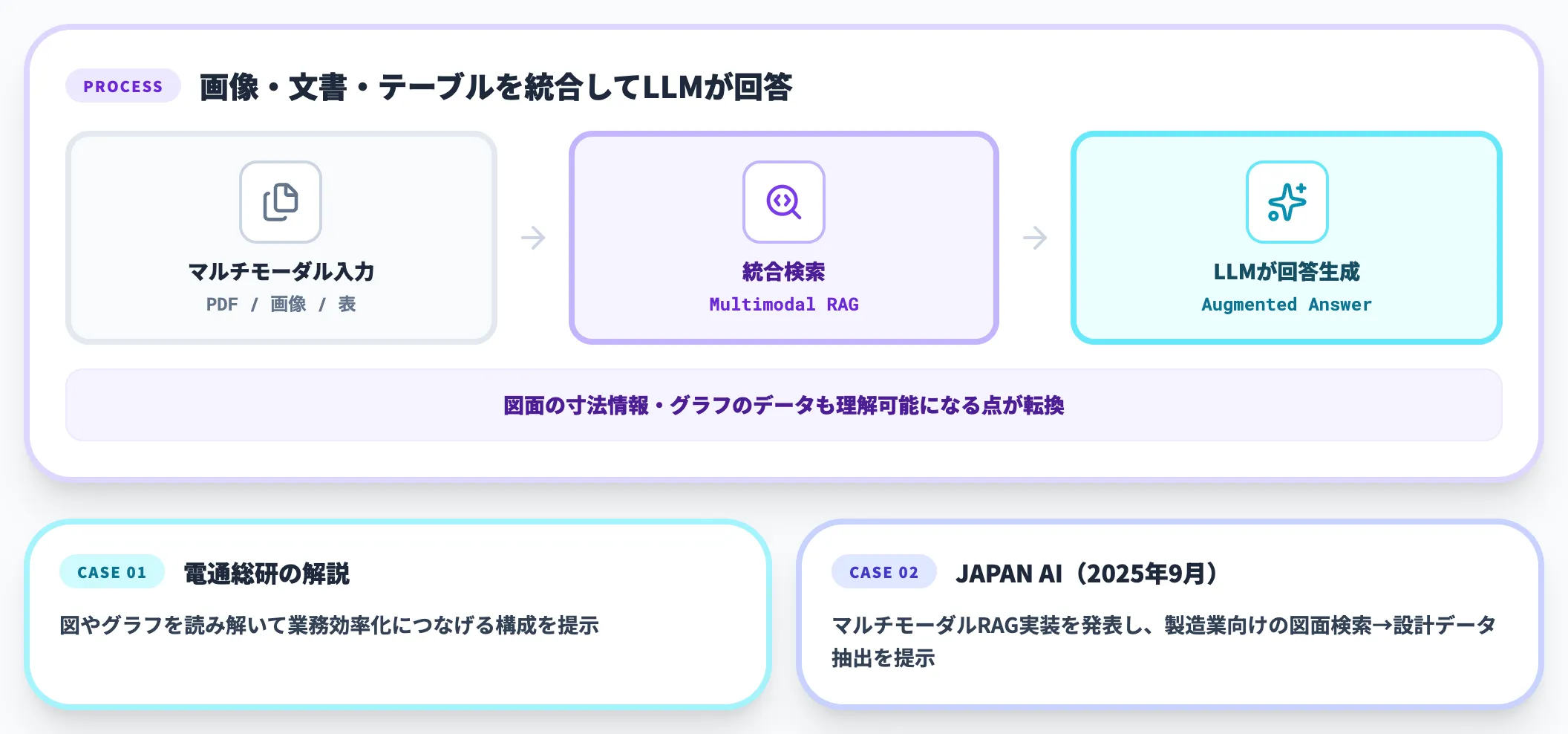

マルチモーダルRAGの台頭

マルチモーダルRAGは、画像・文書・テーブルを統合的に検索し、その結果を元にLLMが回答を生成する仕組みです。従来のRAGは技術文書のテキスト検索に閉じていましたが、マルチモーダルRAGはPDF内のテキストと画像を自動判別し、両方の情報を統合して回答できます。図面に書かれた寸法情報やグラフのデータも理解できるようになる点が大きな転換です。

実装事例として、電通総研のマルチモーダルRAG解説では図やグラフを読み解いて業務効率化につなげる構成が紹介されており、JAPAN AIは2025年9月にマルチモーダルRAG実装を発表し、図面検索から設計データ抽出までの製造業向け活用を提示しています。

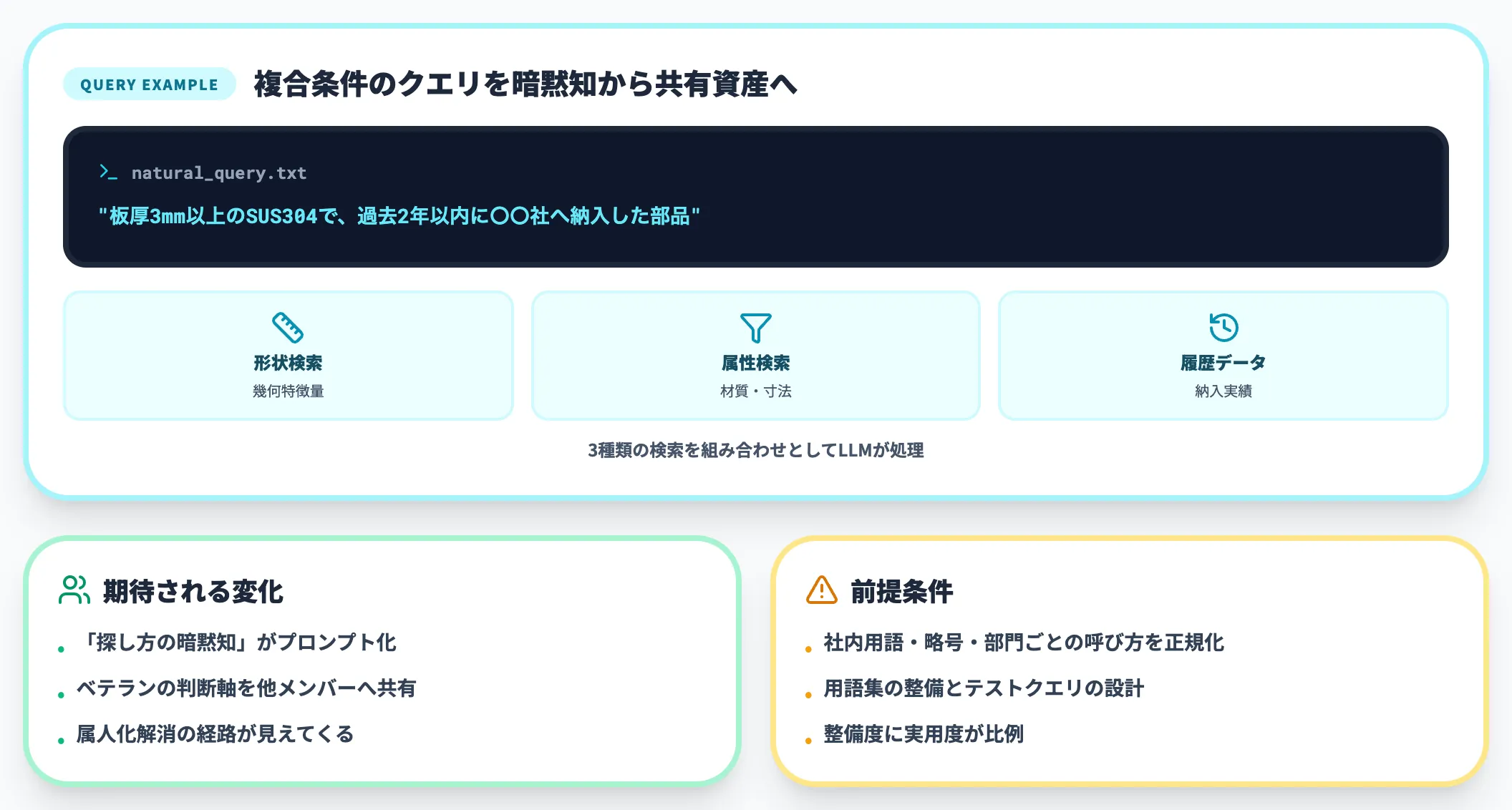

自然言語検索の実用化

LLMの推論能力が組み込まれることで、「板厚3mm以上のSUS304で、過去2年以内に〇〇社へ納入した部品」のような自然言語クエリが、形状検索・属性検索・履歴データの組み合わせとして処理できるようになります。これまでベテラン担当者の頭の中にしかなかった「探し方の暗黙知」が、自然言語のプロンプトとして他のメンバーにも共有できる形になっていく方向です。

ただし、自然言語検索の実用度は学習データと業務文脈の整備度に依存します。社内用語・略号・部門ごとの呼び方の違いを正規化しておかないと、LLMが社内の図面資産を正しく理解できません。導入前に用語集の整備とテストクエリの設計が必要になります。

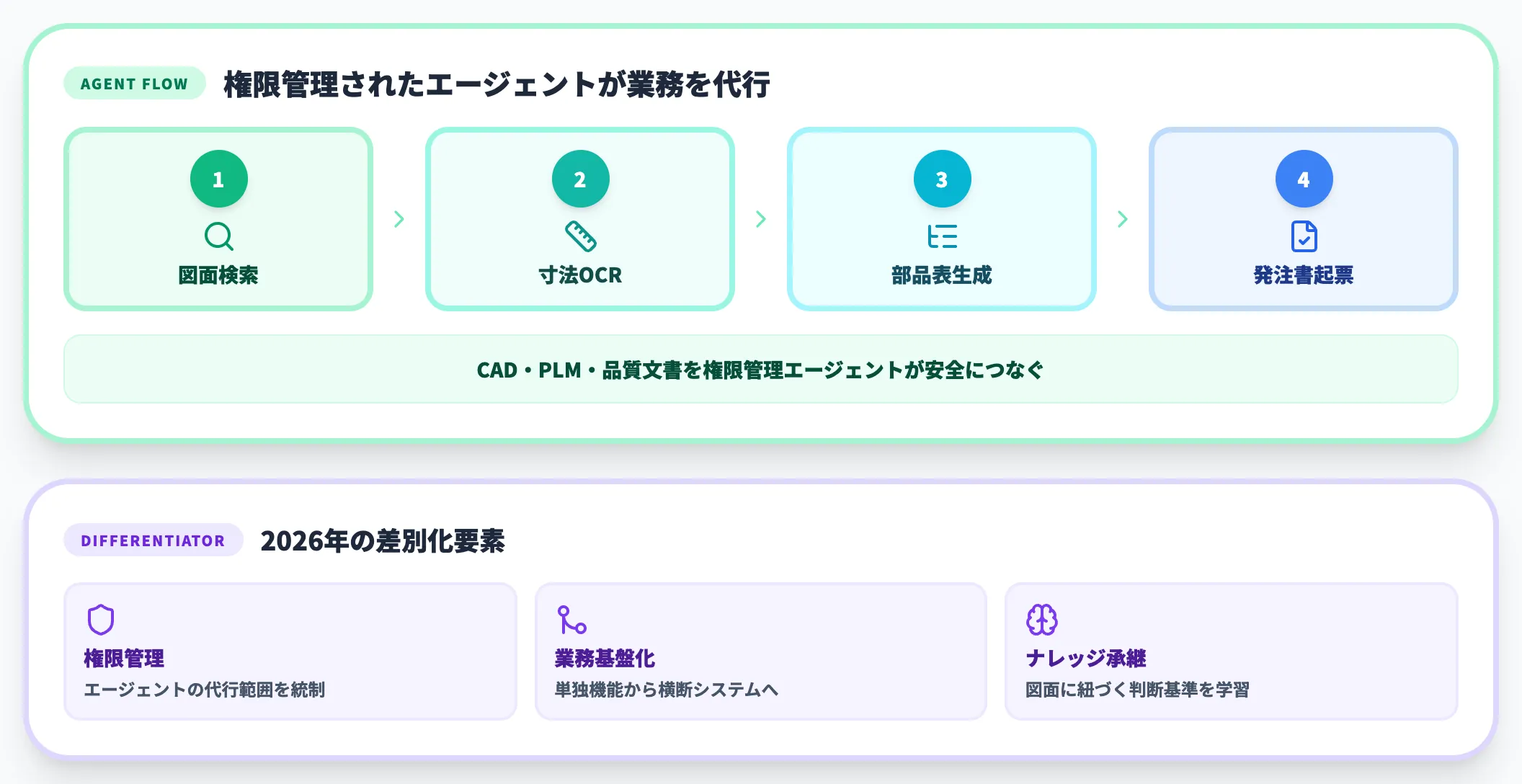

エージェント連携と業務基盤化

2026年の最大の変化は、図面検索が単独機能ではなく、CAD・PLM・品質文書をつないだ業務エージェントの一部として組み込まれていく点です。図面検索→寸法OCR→部品表生成→発注書起票という一連の動作を、権限管理されたエージェントが代行する構成が現実のものになりつつあります。

権限管理されたエージェントが製造業のCAD・PLM・品質文書を安全につなぐことが2026年の差別化要素になるという指摘もあり、製造業向けAIエージェントの実装パターンは製造業のAIエージェント活用で整理しています。

製造業のナレッジ承継の観点でも、図面検索とLLMの組み合わせは重要なピースです。ベテラン設計者の判断基準を図面と紐づけて学習させ、若手の設計レビューに使うアプローチは製造業のナレッジ承継で詳述しています。

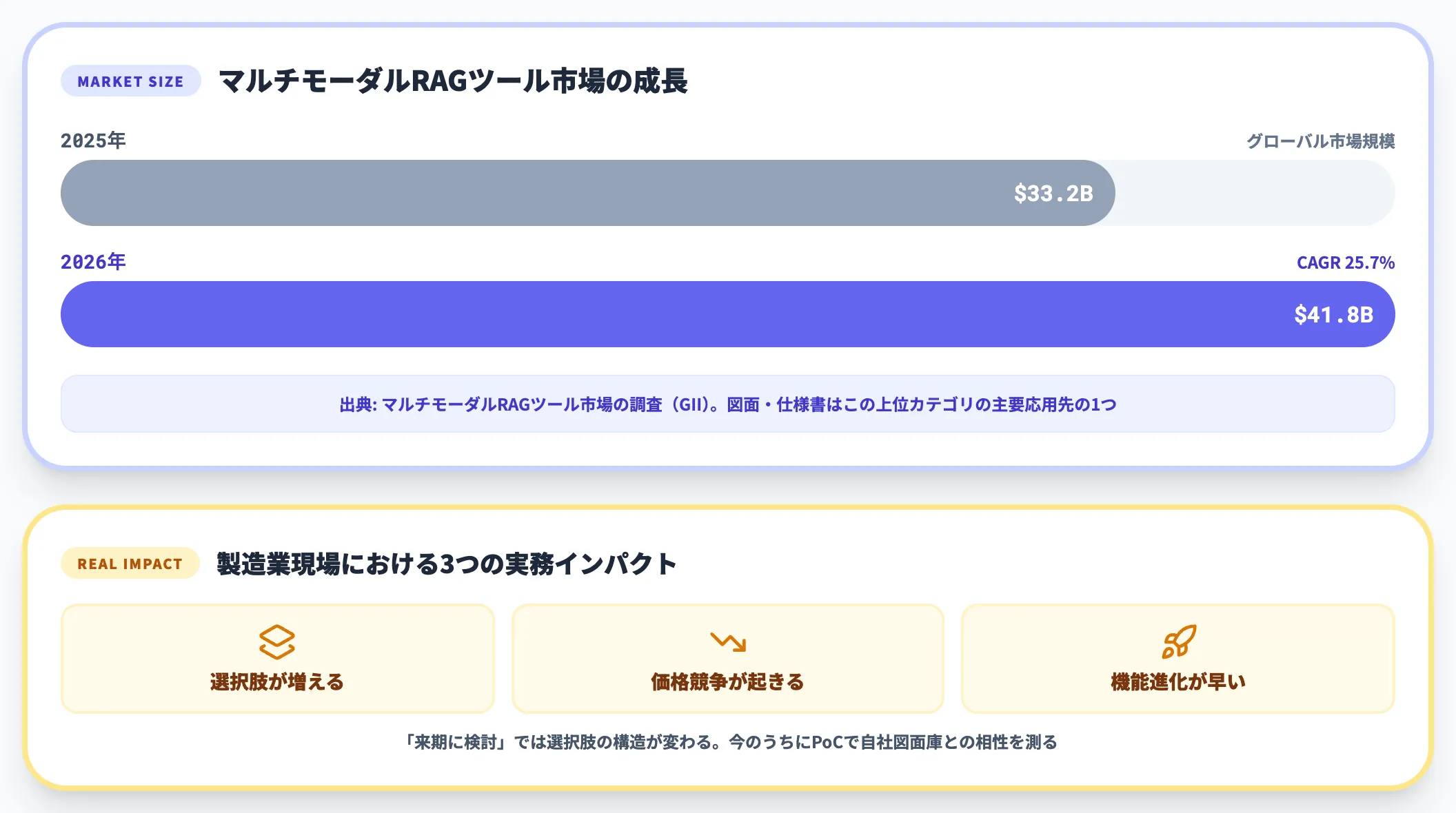

市場規模の動向

マルチモーダルRAGツール市場の調査によれば、市場規模は2025年の33億2,000万米ドルから2026年には41億8,000万米ドルへ成長し、CAGRは25.7%となる見込みです。図面検索AI単独の市場ではなく、マルチモーダルRAGという上位カテゴリでの成長率ですが、製造業の図面・仕様書・品質文書はマルチモーダルRAGの主要な応用先の1つとして位置づけられています。

製造業の現場では、この市場成長を「ベンダーの選択肢が増える」「価格競争が起きる」「機能の進化が早い」という3つの実務インパクトとして受け止める必要があります。今期は様子見、来期に検討、では選択肢の構造そのものが変わります。今のうちにPoCで自社の図面庫との相性を測っておくことが、来期以降の選定で効いてきます。

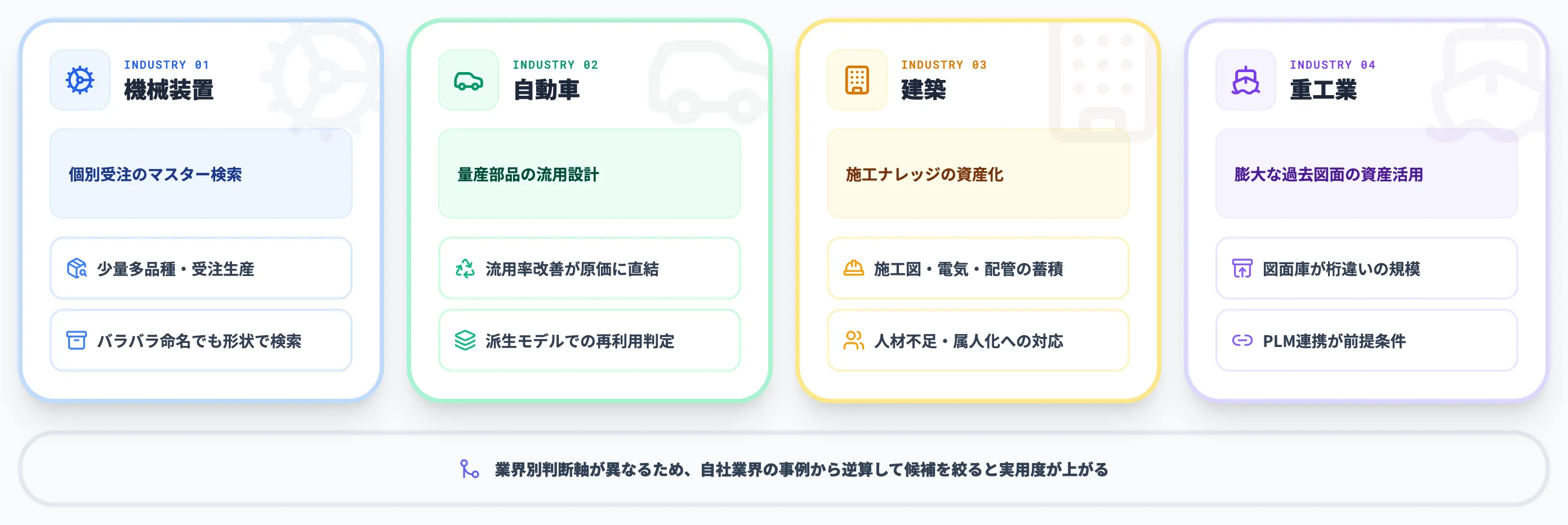

業界別の波及効果

図面検索AIは「製造業全般のツール」と一括りにされがちですが、業界によって扱う図面の特性も、求められる検索動作も大きく違います。機械装置、自動車、建築、重工業の4分野で、第一候補と判断軸がどう変わるかを俯瞰します。

各業界の具体事例の数値や成功パターンの詳細は類似図面検索AIに集約しているため、本記事では業界横断の傾向を整理します。

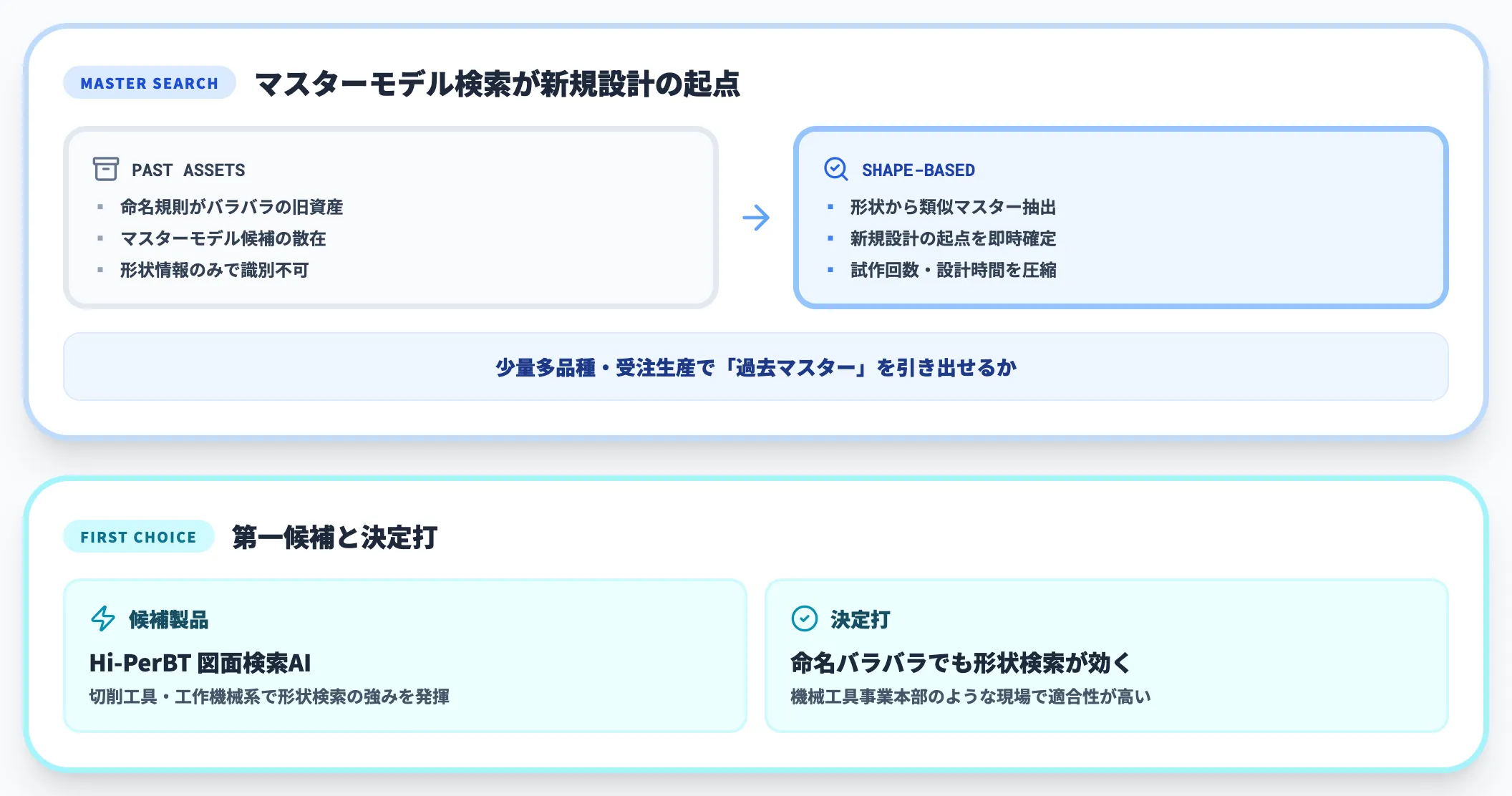

機械装置業界：個別受注のマスター検索

産業機械・特注機械装置の業界では、少量多品種の受注生産が主流で、新規案件ごとに「設計のベースとなるマスターモデル」を過去資産から探すことが日常作業になります。形状の類似度で過去のマスターモデルを引き出せれば、新規設計の起点が明確になり、設計時間と試作回数が大きく圧縮されます。

機械工具事業本部のような切削工具・工作機械系の現場では、Hi-PerBT 図面検索AIのような形状検索を持つ製品が候補に挙がります。マスターモデルの命名規則がバラバラな旧資産でも、形状から検索できる点が決定打になります。

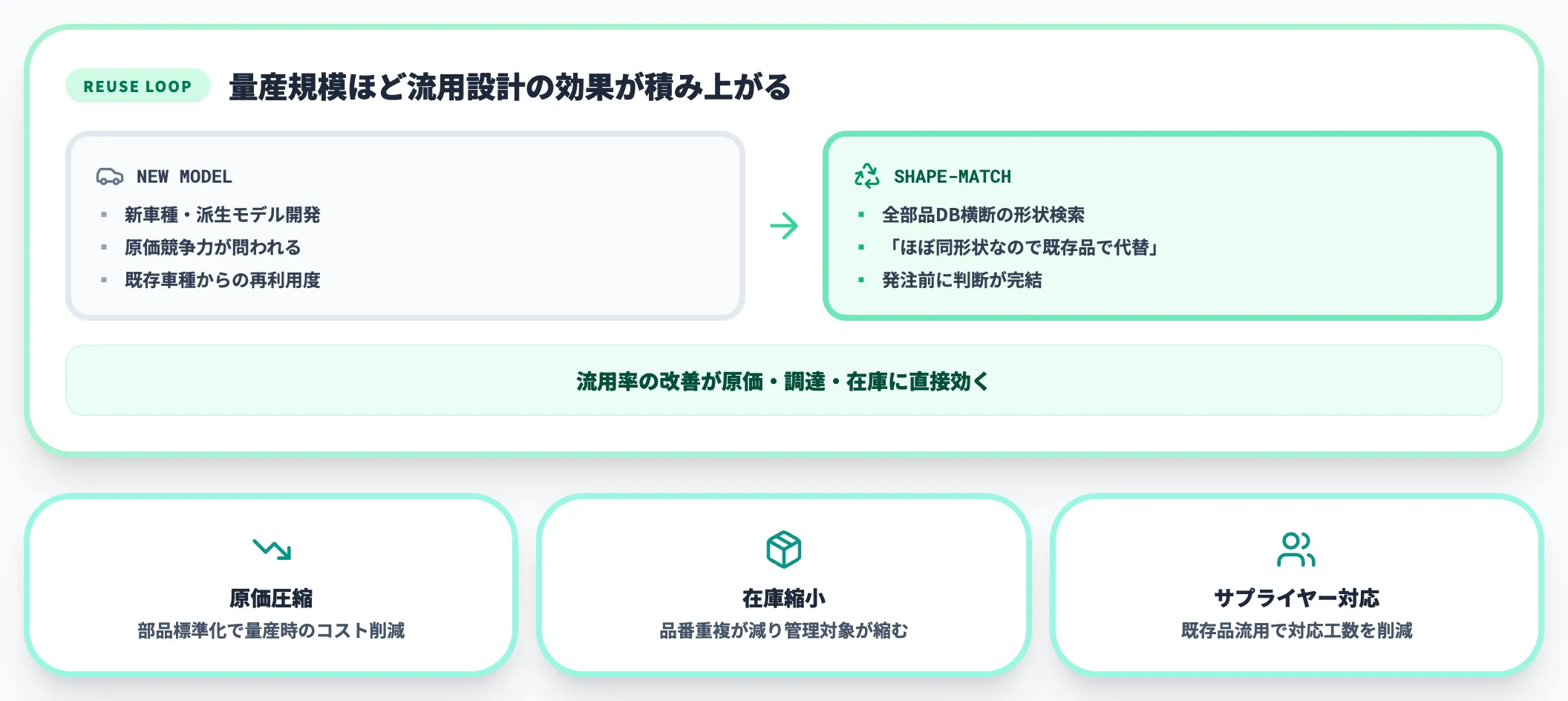

自動車業界：量産部品の流用設計

自動車業界は量産規模が大きいため、部品標準化と流用設計の効果が金額に直結します。流用率の改善は原価・調達・在庫に直接効きやすく、量産規模が大きい業界ほど影響が積み上がります。新車種・派生モデルの開発時に、既存車種の部品をどこまで再利用できるかが原価競争力を左右します。

形状ベースの類似検索を全部品データベースに対して実行できる体制があると、設計者が新規起こしの部品を発注前にチェックして「この部品は既存品とほぼ同形状なので、既存部番で代替する」という判断ができるようになります。流用設計の運用ノウハウは流用設計AIで詳述しています。

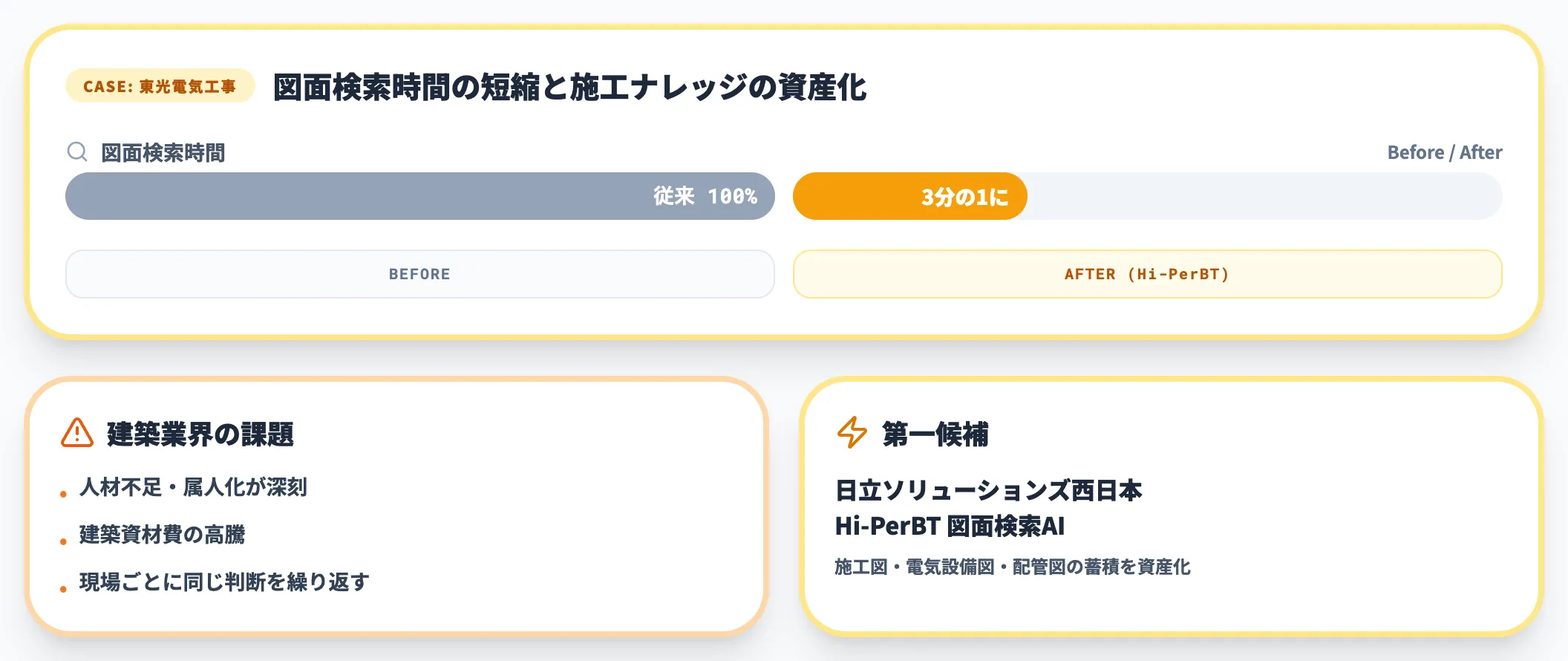

建築業界：施工ナレッジの資産化

建築業界では、施工図・電気設備図・配管図などの図面が現場ごとに大量に蓄積されます。同じような建物・同じような設備でも、過去物件の図面を参照できないまま新規設計が始まると、現場ごとに同じ設計判断を繰り返すことになります。

日立ソリューションズ西日本のHi-PerBT 図面検索AIは、建設業界の人材不足・属人化・建築資材費高騰といった課題への対応として導入が進んでおり、東光電気工事のように図面検索時間を従来の3分の1に短縮し、施工ナレッジをAIで資産化する事例が公開されています。

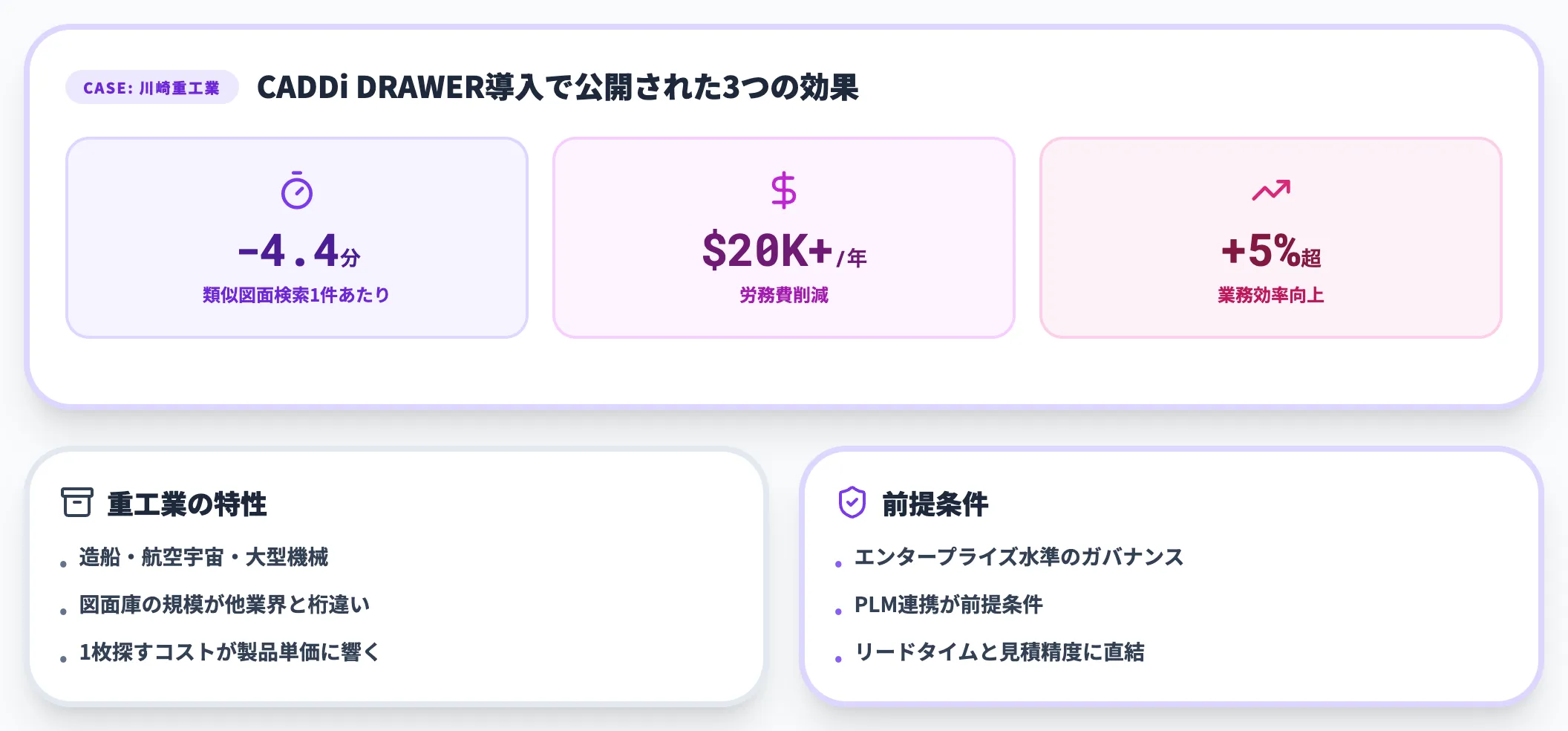

重工業：膨大な過去図面の資産活用

造船・航空宇宙・大型機械の重工業では、図面庫の規模が他業界と桁違いに大きく、図面1枚を探すコストが製品単価への影響として現れます。過去図面のナレッジを全社で共有できる基盤を持てるかが、新規受注時のリードタイムと見積もり精度を左右します。

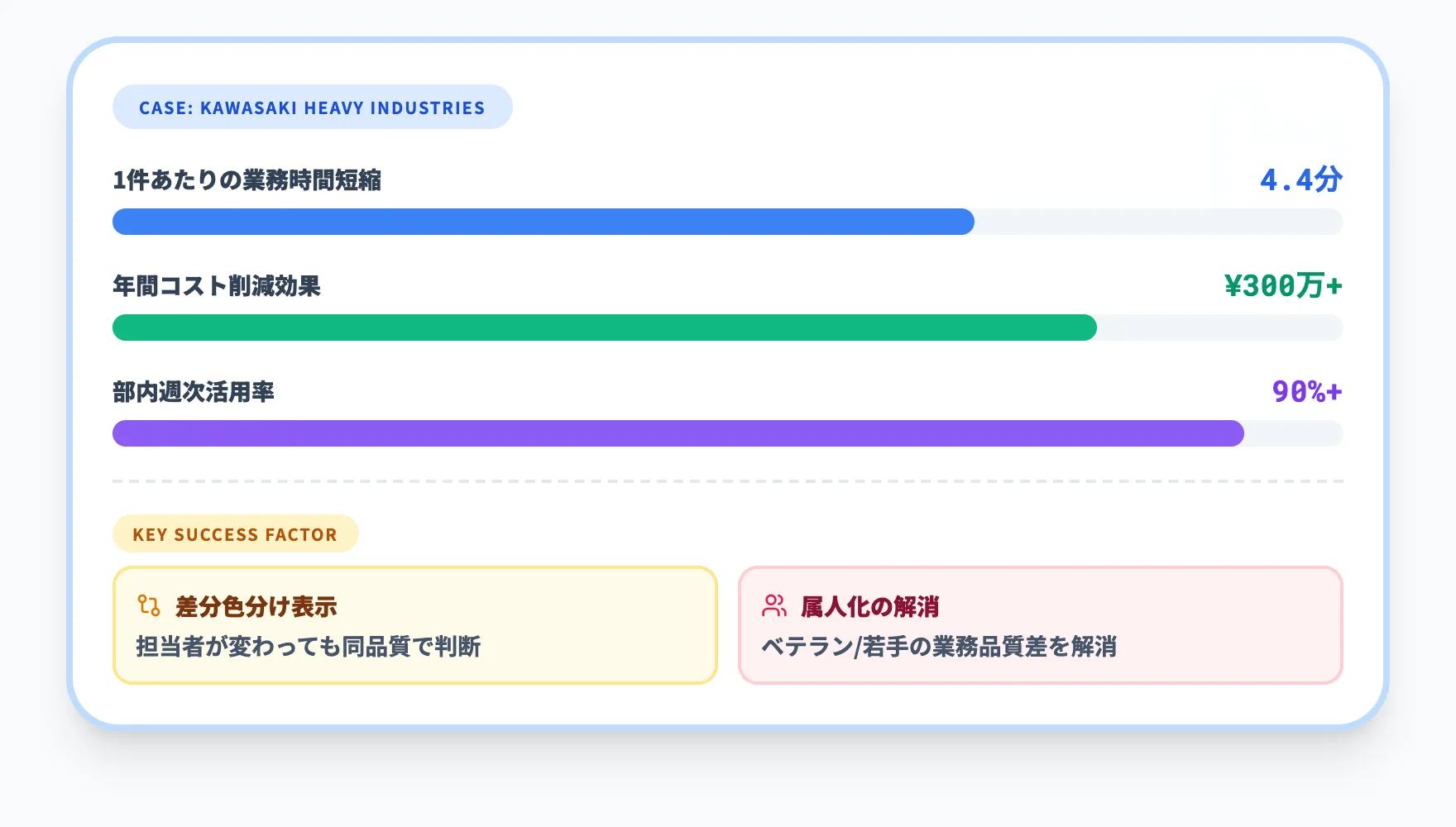

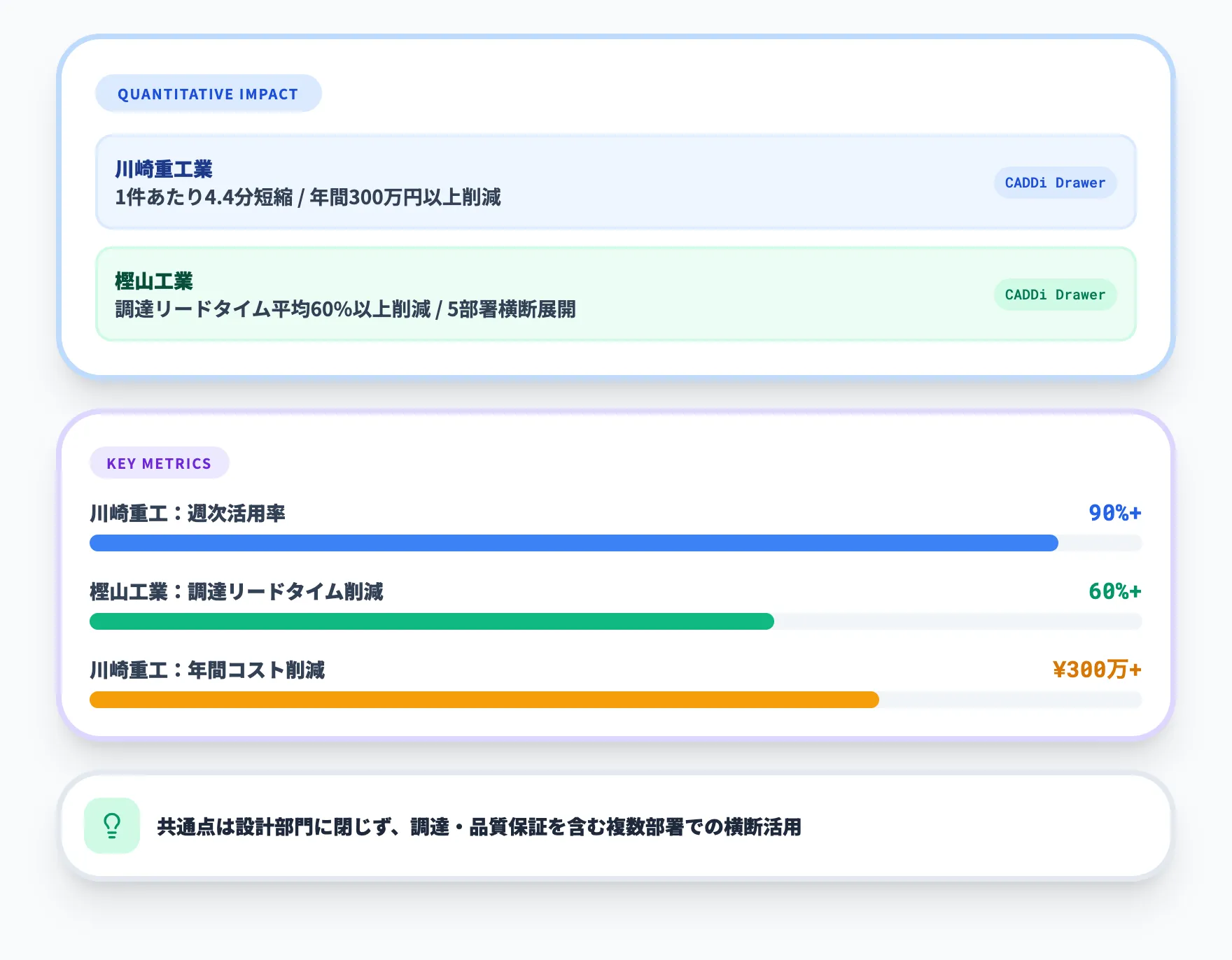

川崎重工業のような重工業の事例では、CADDi DRAWERの導入により類似図面検索が1件あたり4.4分短縮、年2万ドル超の労務費削減、業務効率5%以上向上といった効果が公開されており、エンタープライズ水準のガバナンスとPLM連携が前提条件になります。重工業の選定論点と詳細な事例数値・ROI試算は類似図面検索AIで整理しています。

業界別の判断軸はこのように分かれるため、自社業界の事例から逆算して候補を絞ると、汎用比較サイトの「全製品比較」よりも実用度の高い選定ができます。スマートファクトリー全般での図面検索の位置づけはスマートファクトリー完全ガイドも参考にしてください。

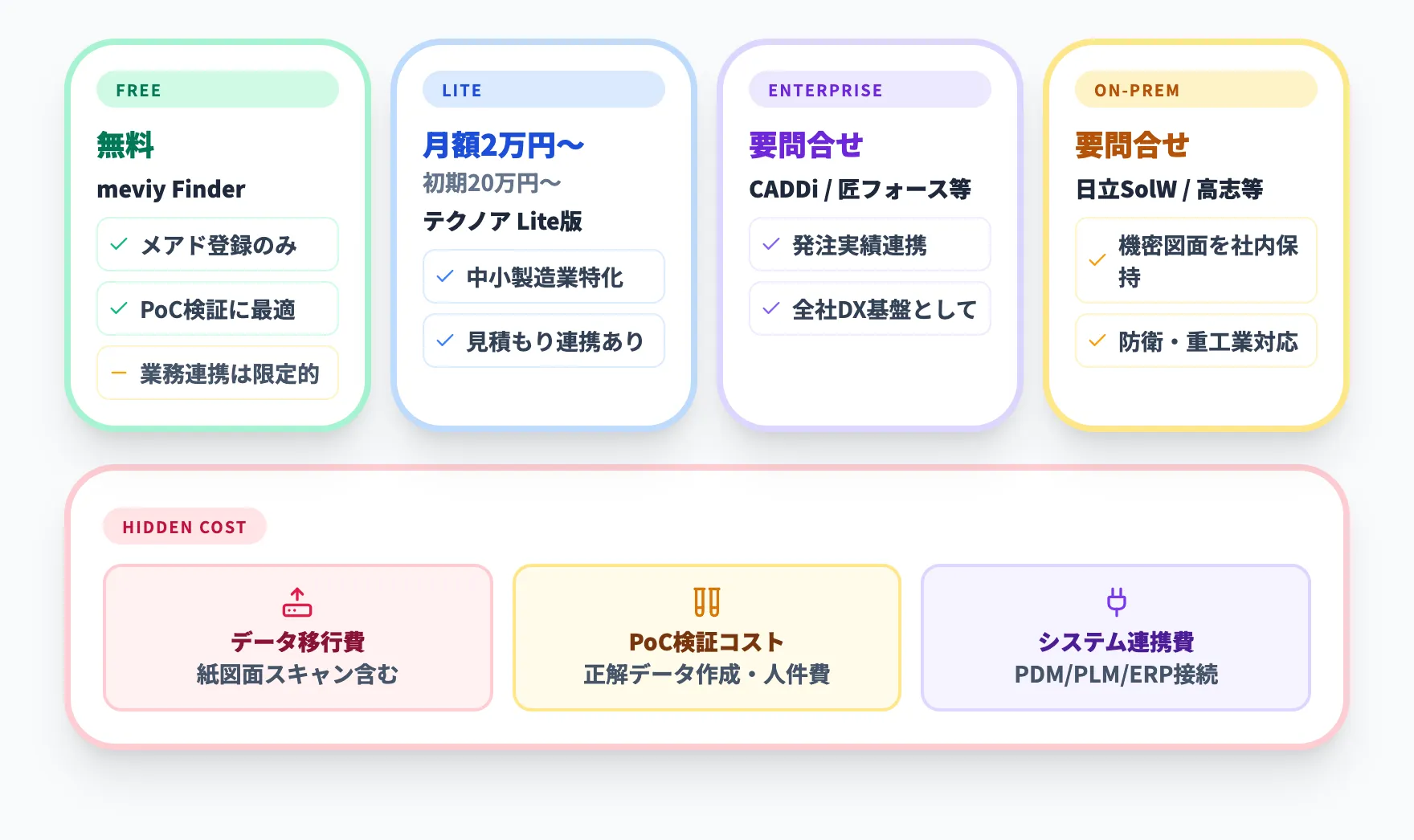

図面検索AIの料金相場

図面検索AIの料金は、無料プランから月額固定型、エンタープライズの個別見積まで幅広く分布しています。本記事では俯瞰役として2026年5月時点のティア区分とライセンス費以外で発生する隠れコスト4項目を整理します。サービス別の詳細プラン比較（オプション機能・対応形式・ユーザー数上限・15万枚超の閾値・各社のROI試算など）は類似図面検索AIとAI図面管理システム比較に集約しています。本記事では「自社の規模・運用形態でどのティアに当たるか」を判断するところまでを示し、各社の選定はそちらの記事で進めてください。

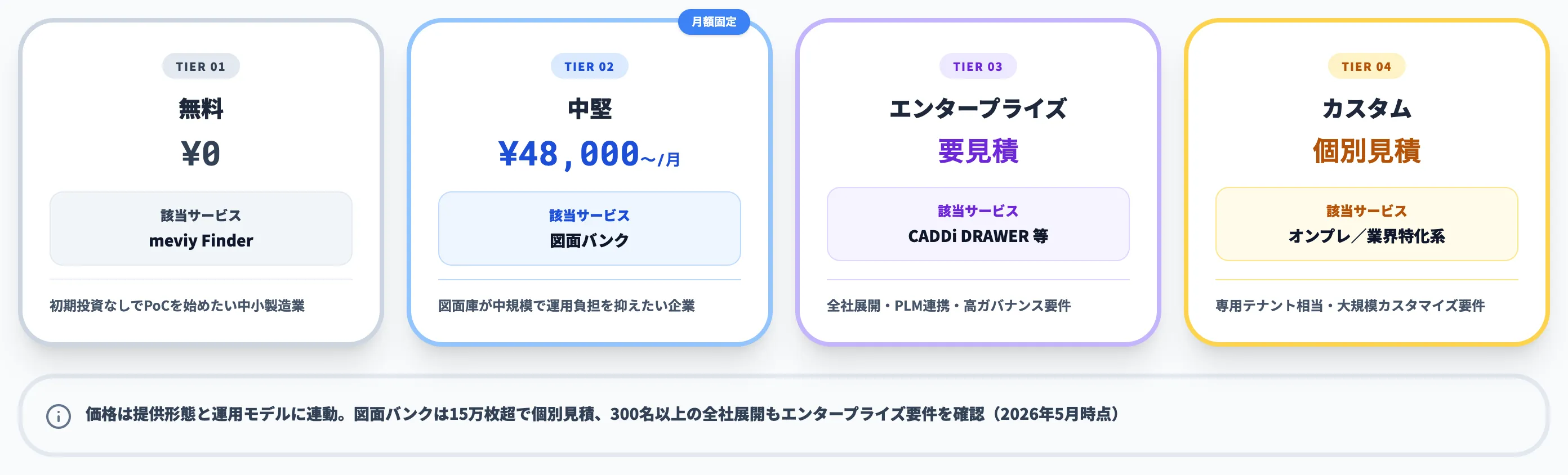

4ティアで料金相場を俯瞰する

2026年5月時点で、図面検索AIの料金構造は大きく以下の4ティアに分かれます。

ティア	料金帯の目安	該当サービス例	想定ユーザー
無料	0円	meviy Finder（2026年2月時点）	初期投資なしでPoCを始めたい中小製造業
中堅（月額固定）	月額48,000円〜	図面バンク（2026年2月時点）	図面庫の規模が中程度・運用負担を抑えたい企業
エンタープライズ（要見積）	個別見積（構成・図面枚数・連携範囲で大きく変動）	エンタープライズ向け主要製品（CADDi DRAWERなど。詳細比較は類似図面検索AI）	全社展開・PLM連携・エンタープライズ水準のガバナンス
カスタム（個別見積）	個別	オンプレ／業界特化系（建築向けHi-PerBTなど）	オンプレ・専用テナント相当・大規模カスタマイズ要件

この4ティア区分が示すのは、価格は提供形態と運用モデルに連動しており、機能差だけで料金を比較しても本質を捉えにくいという点です。「無料だから始めやすい」「月額固定だから経営に説明しやすい」「個別見積だから慎重に進める」という運用判断と一緒に料金を捉えるのが現実的です。

エンタープライズ層の見積もり項目は、ライセンス費・ユーザー数追加費・図面取り込み量に応じた従量費・カスタマイズ費用などで構成されます。図面庫の枚数しきい値（例：図面バンクは15万枚超で個別見積）や、300名以上の全社展開ではエンタープライズプラン・個別要件の確認が必要になるため、製品ごとのプラン構造は公式LPからの一次情報取得が必須で、汎用比較サイトの数値だけで判断するのは危険です。

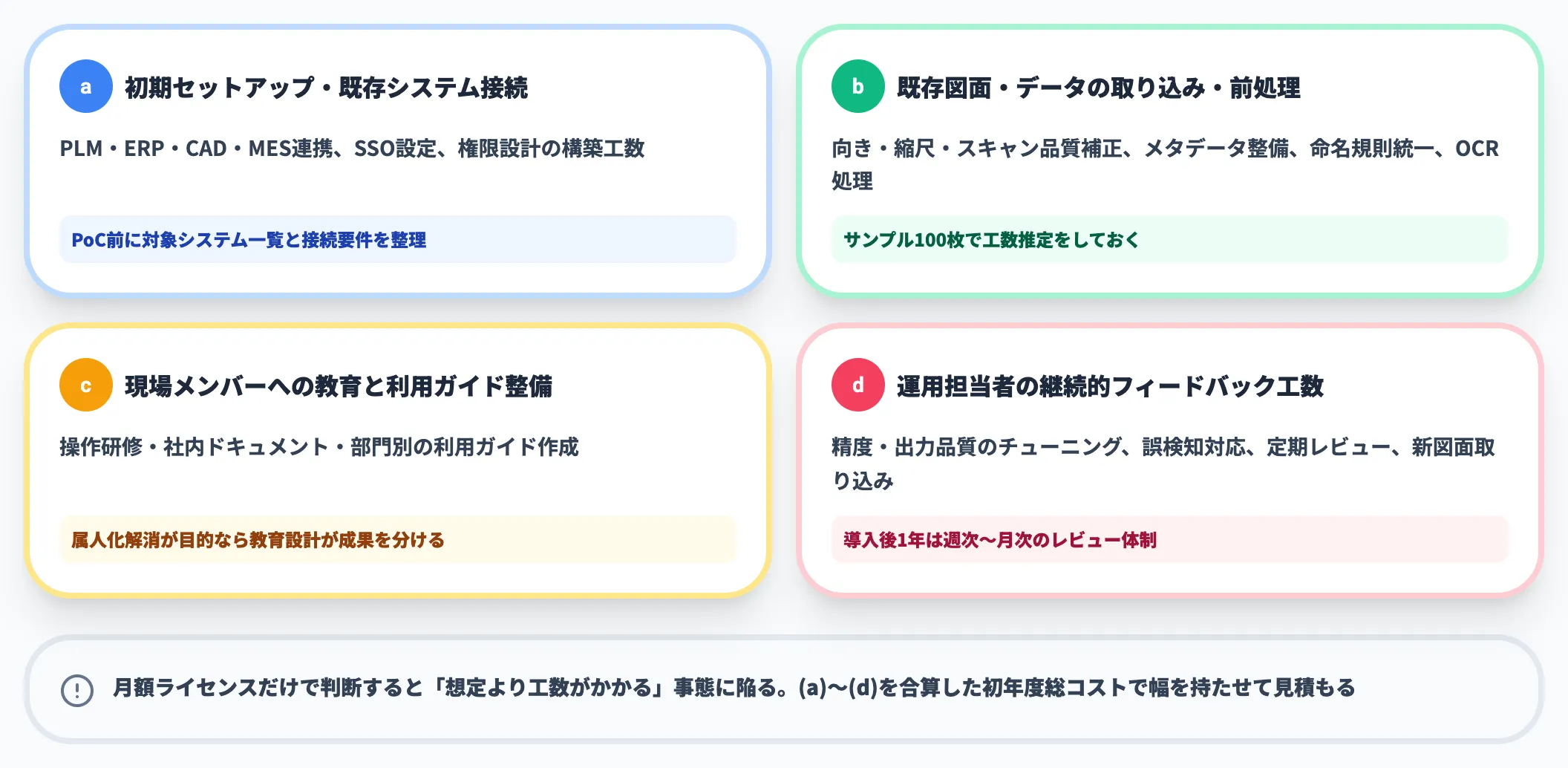

ライセンス費以外で発生する隠れコスト4項目

製造業のAI導入では、ライセンス費以外のコストが大きい点を経営層への説明で外せません。導入効果の試算では、以下4項目のうち自社の状況に該当するものを段落として書き込んでください。

• (a) 初期セットアップと既存システム接続の構築工数
  PLM・ERP・CAD・生産管理・MESとの連携、SSO設定、権限設計の工数。連携先の数と既存システムの状態によって別途見積・個別要件で大きく変動するため、PoC前に対象システムの一覧と接続要件を整理しておく。



• (b) 既存図面・データの取り込みと前処理
  図面の向き・縮尺・スキャン品質補正、メタデータ整備、命名規則の統一、OCR処理。図面庫の状態によって工数が桁違いに変わる項目で、PoC前にサンプル100枚で工数推定をしておく。



• (c) 現場メンバーへの教育と利用ガイド整備
  操作研修、社内ドキュメント、設計部・購買部・製造部それぞれの利用ガイド作成。属人化解消が目的なら、教育設計が成果を分ける。



• (d) 運用担当者の継続的なフィードバック工数
  検索精度・出力品質のチューニング、誤検知対応、定期レビュー、新図面の取り込み運用。導入後1年は週次〜月次のレビュー体制が必要になることが多い。

これら4項目は、月額ライセンス費だけで導入判断をしていると、運用開始後に「想定よりも工数がかかっている」事態に陥りやすい部分です。ROI試算では、ライセンス費だけでなく(a)〜(d)の4項目を合算した初年度総コストで幅を持たせて見積もるのが安全側の判断になります。具体的な金額レンジは図面庫の状態と連携先の構成で大きく変動するため、PoC段階で社内見積もりを別建てで作るのが現実的です。

図面検索を設計業務の自動化までつなぐなら

ここまで見てきたように、図面検索AIは検索作業そのものの短縮にとどまらず、設計・見積もり・調達・品質という業務全体の起点として位置づけ直されつつあります。検索が単独機能で終わるか、業務基盤の一部として機能するかで、導入効果の桁が変わります。

AI Agent Hub は、こうした「検索を起点に業務を一気通貫に流す」構成を製造業向けに整理した基盤として、図面検索Agent・図面見積Agent・図面保存Agent・ミーティング見積Agentといった単機能Agentを組み合わせて運用できるよう設計されています。図面検索Agent単独で導入することも、複数のAgentと連携した自動化基盤として組むこともできるため、PoCの段階から本番運用まで段階的にスコープを広げる構成例として設計可能です。

具体的には、過去図面の類似検索を起点として、寸法OCR・過去発注照合・部品表生成・発注書起票までをエージェントで連結する構成例があります。Microsoft Fabric を組み合わせることで、図面資産・発注価格・歩留まりなどの業務データを横串で分析する基盤として活用でき、機密図面は専用テナントで自社に閉じた状態で運用する設計が可能です。連携先の細部はPLM・ERPの構成や認証要件によって変わるため、自社条件での構成検討から始めることをおすすめします。

属人化解消・流用設計・見積もりリードタイム短縮のいずれを起点にするかで、最初に組むAgentの組み合わせは変わります。社内のどの業務から検索AIを導入すべきか、PoCのスコープをどう絞るかなど、具体的な構成検討は資料をご参照ください。

まとめ

本記事では、AI図面検索を俯瞰の視点で整理し、仕組みと4業務領域、自社条件で第一候補を絞る判断軸、PoC前の社内合意5論点、2026年のLLM時代の変化、業界別の波及効果、料金相場の4ティアまでを解説しました。

3つの価値提案を改めて整理します。第一に、第一候補は規模・CAD種別・情報粒度・セキュリティの4軸で絞り、機能の多寡だけで比較しない。第二に、PoCを始める前に目的・KPI・対象範囲・運用責任・撤退条件の5論点を文書化して合意する。第三に、2026年のマルチモーダルRAGとエージェント連携の流れを踏まえ、図面検索を業務基盤の一部として設計する。この3つを押さえると、図面検索AIの導入は「ツール選定」ではなく「業務設計」として機能するようになります。

次のステップとしては、自社の図面庫の構成比（2D/3D/スキャンの比率と原本の有無）を最初に確定させ、次に4軸マトリクスで自社条件を言語化し、PoC前の5論点を社内で合意するところから始めることをおすすめします。類似図面検索の選定基準・主要サービスの詳細比較・川崎重工業など実例のROI試算は深掘り記事の類似図面検索AIで、流用設計の運用ノウハウは流用設計AIで展開しています。図面管理全体のシステム選定はAI図面管理システム比較、製造業全体でのAIエージェント活用の全体像は製造業のAIエージェント活用を参考にしてください。
