3D CAD AIツール6製品を徹底比較！2026年最新の主要機能や選び方、設計責任を解説

3D CAD × AIとは、主要CADベンダーがCAD本体に生成AI・AIエージェント・ジェネレーティブデザインを組み込み、設計者の作図・拘束・レビュー・材料選定を自律的に補助する仕組みを指します。

2026年はSOLIDWORKSがAURA/LEOのBetaアクセスを提供しMarieを発表、Autodesk FusionはFusion MCPサーバーを公開、PTC Creo 13はAdvise/Assist/Automateの3層AI機能を投入するなど、主要5ベンダーの6製品でAI機能の組み込みまたは試験提供（Tech Preview／Beta／closed Beta／Alpha）が本格化する年になりました。

本記事では、2026年7月時点の最新情報をもとに、3D CAD × AIで解ける4つの設計課題、主要6製品のAI機能マップ・料金と提供条件、CAD内蔵AIとMCP経由の外部エージェントの使い分け、活用事例、選定5軸、そして設計責任・IP・データ主権など導入で詰まる論点までを実務視点で体系的に解説します。

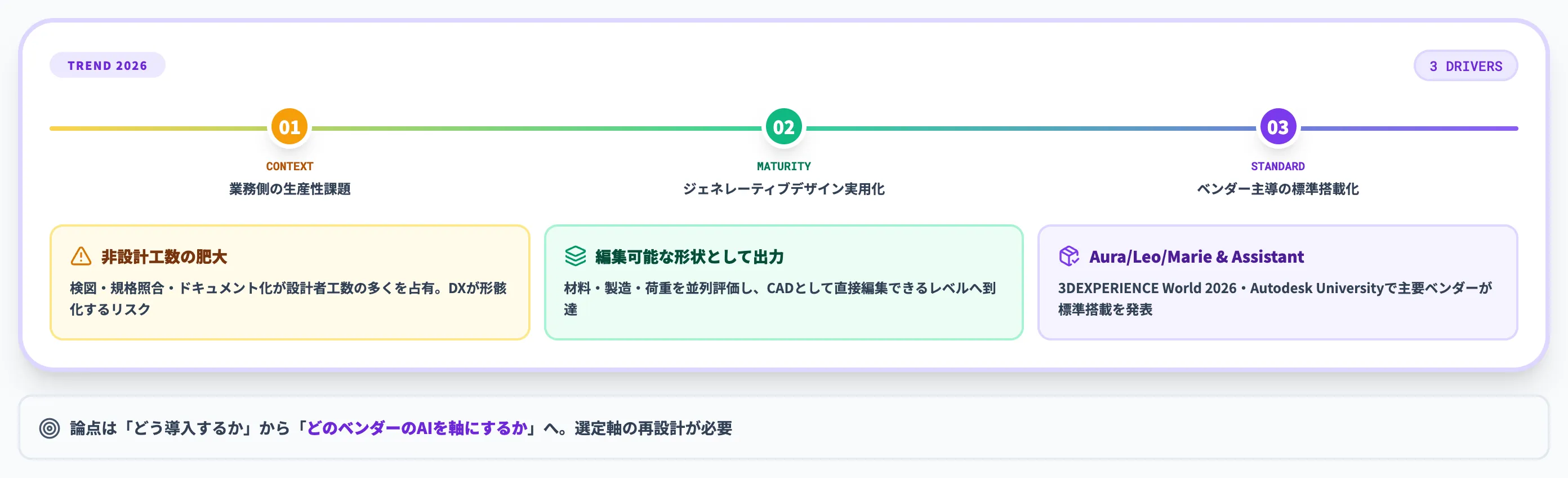

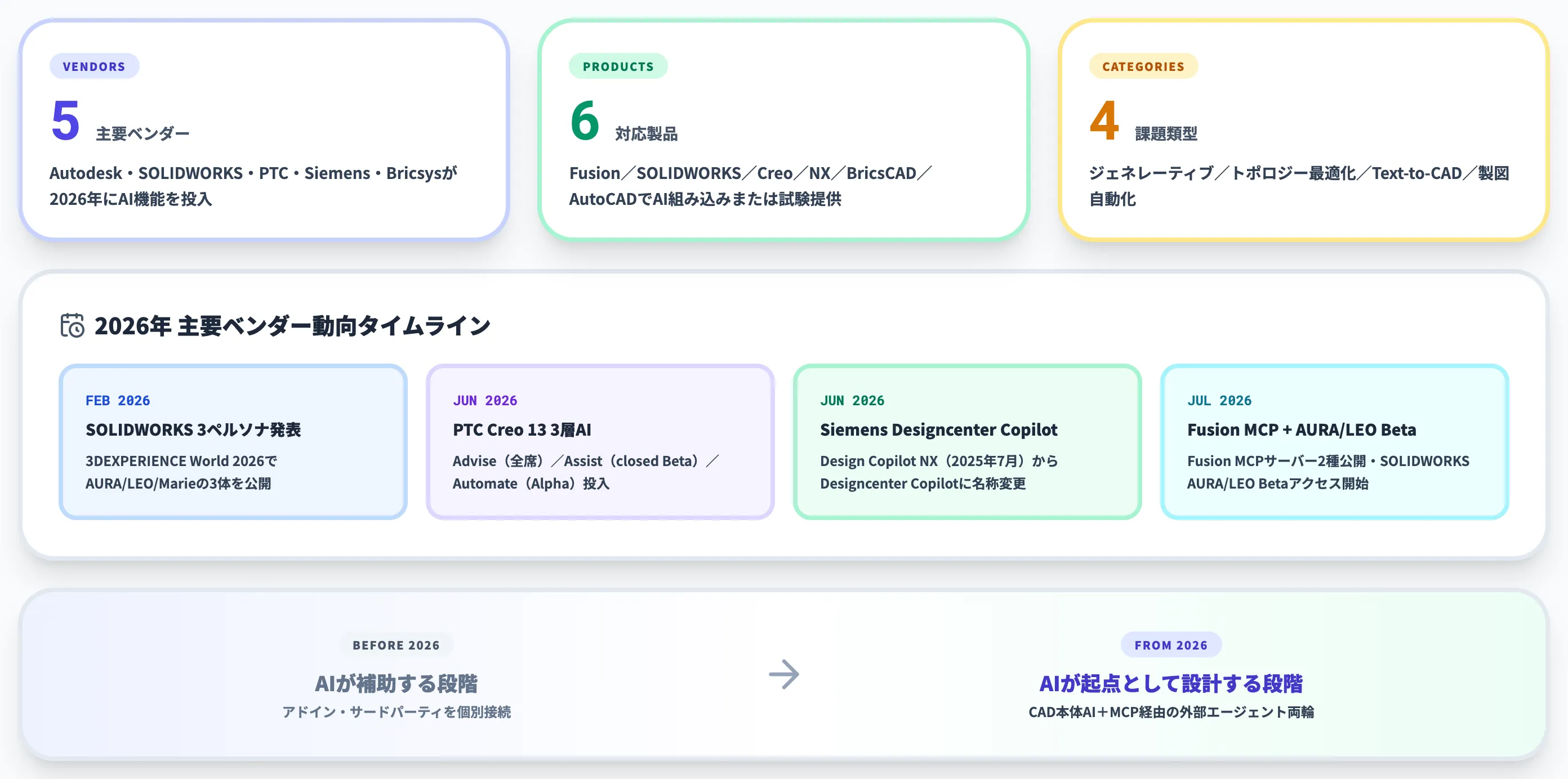

3D CADへのAI標準搭載・試験提供が進んだ2026年の到達点

3D CAD × AIとは、主要CADベンダーがCAD本体に生成AI・AIエージェント・ジェネレーティブデザインを組み込み、設計者の作図・拘束・レビュー・材料選定を自律的に補助する仕組みを指します。

従来はスタンドアロンのアドインやサードパーティ製の生成AIツールを個別に組み合わせる形が主流でしたが、2026年に入りSOLIDWORKS・Autodesk・PTC・Siemens・Bricsys（Octave）の主要5ベンダーが提供する6製品（Fusion／SOLIDWORKS／Creo／NX／BricsCAD／AutoCAD）で、AI機能の組み込みまたは試験提供（Tech Preview／Beta／closed Beta／Alpha）が本格化する段階に入りました。

CAD搭載AIとText-to-CADスタートアップの両輪で、3D CAD設計は「AIが補助する」段階から「AIが起点として設計する」段階へ移り始めた——これが2026年の到達点です。

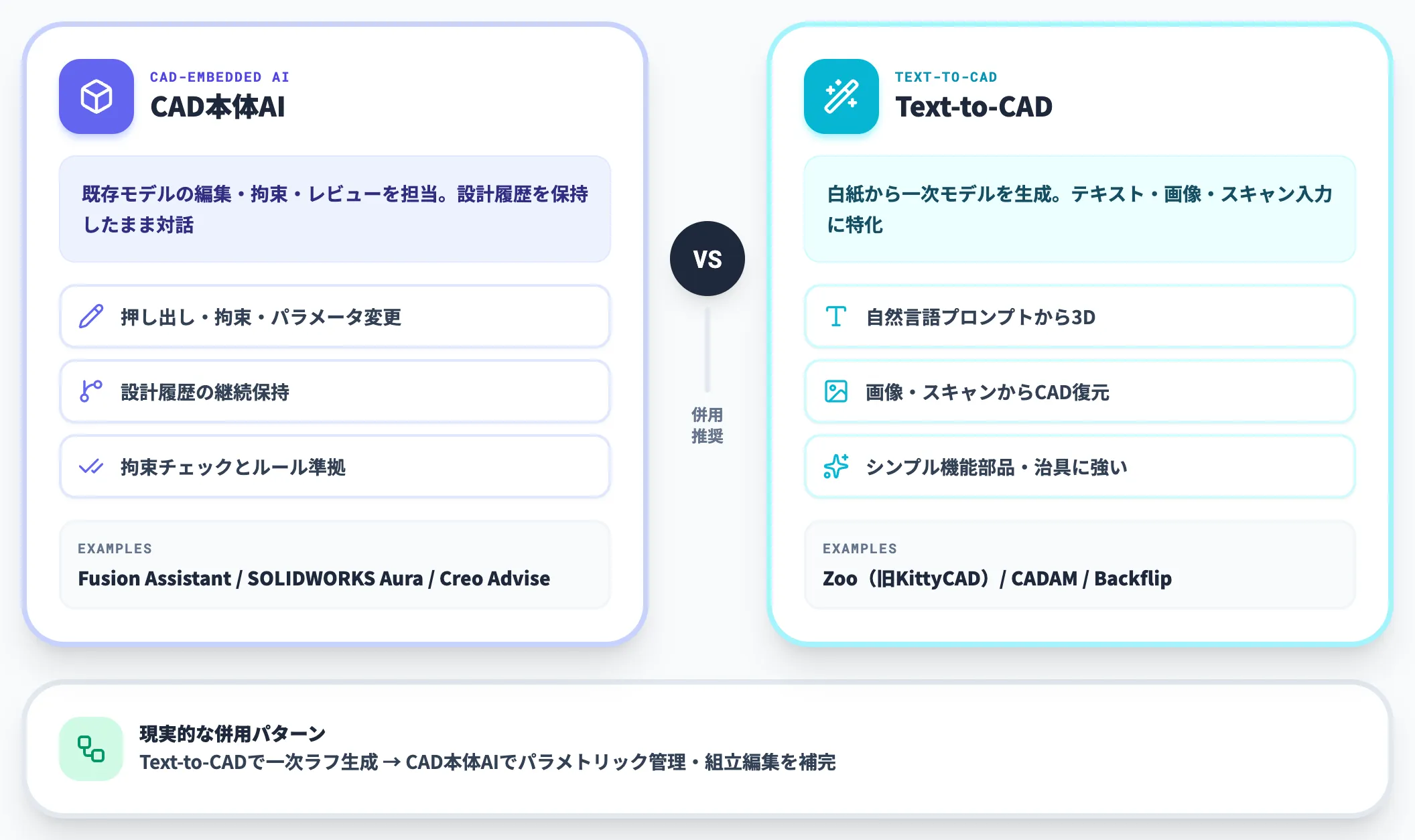

CAD搭載AIとText-to-CADツールの守備範囲の違い

CAD搭載AI（Fusion Assistant、SOLIDWORKS Aura等）とText-to-CADスタートアップは競合ではなく、担当領域が違います。

CAD搭載AIは「既存モデルの編集・拘束・レビュー」を担い、Text-to-CADは「白紙から一次モデルを生成」する経路を受け持ちます。

• CAD搭載AI
  既存のFusion・SOLIDWORKS・Creo等のワークフローに組み込まれ、押し出し・拘束・パラメータ変更・拘束チェック等をチャット経由で実行する。設計履歴を保持したまま編集できる強みがある



• Text-to-CAD
  ZooのML CAD Generator（Design StudioアプリはOSS、geometry engineは非公開）、CADAM（Adamが公開するOSSのText-to-CADワークスペース、旧AdamCAD）のパラメトリック生成、Backflip（現在waitlist）のスキャン→CAD変換など、一次モデル生成に特化。CAD搭載AIとの併用でパラメトリック管理や組立編集を補完するのが現実的

本記事では、企業の設計業務で実務投入されているCAD搭載AIを中心に扱いつつ、Text-to-CAD周辺の位置づけも各セクションで触れます。

---

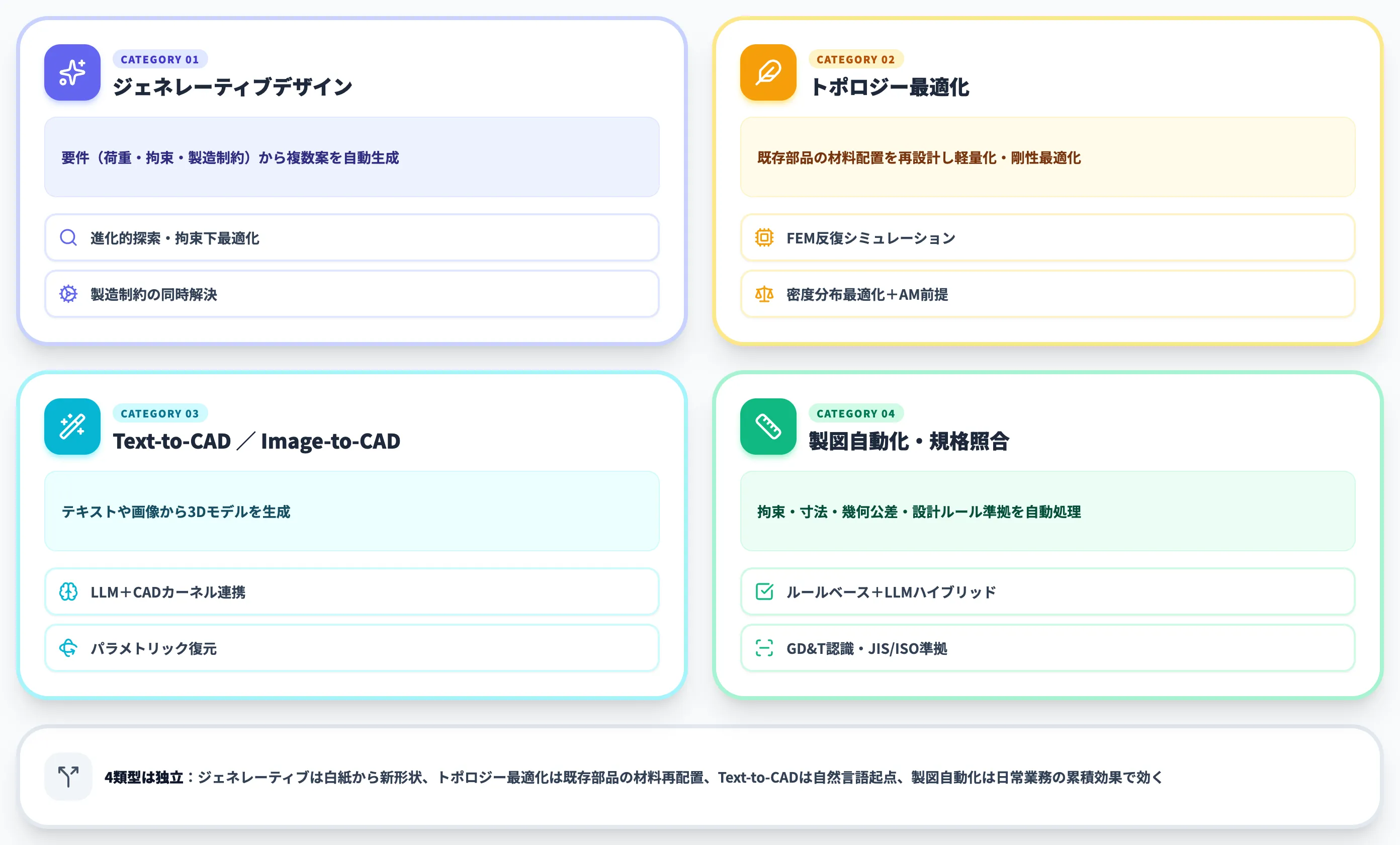

3D CAD × AIで解ける4つの設計課題

本セクションでは、CADベンダーがAI機能で解こうとしている設計課題を4つの類型に整理します。

個々の製品名・機能名は次セクションで詳しく扱い、ここでは「何を解決するAIか」という機能類型の粒度で概観します。

以下の表で、3D CAD × AIが解ける4つの設計課題を整理しました。

課題類型	具体的な業務	AIが担う中身
ジェネレーティブデザイン	要件（荷重・拘束・製造制約）から複数案を自動生成	進化的探索・拘束下最適化・製造制約の同時解決
トポロジー最適化	既存部品の材料配置を再設計し軽量化・剛性最適化	FEM反復シミュレーション・密度分布最適化
Text-to-CAD／Image-to-CAD	テキストや画像から3Dモデルを生成	LLM＋CADカーネル・パラメトリック復元
製図自動化・規格照合	拘束・寸法・幾何公差・設計ルール準拠を自動処理	ルールベース＋LLMハイブリッド・GD&T認識

4類型の中身は互いに独立していて、選ぶ機能によって設計プロセスのどこにAIが入るかが変わります。

ジェネレーティブデザインとトポロジー最適化は「案出し・軽量化」で似ているように見えますが、前者は白紙から新形状を生成し、後者は既存部品の材料再配置に特化するという違いがあります。

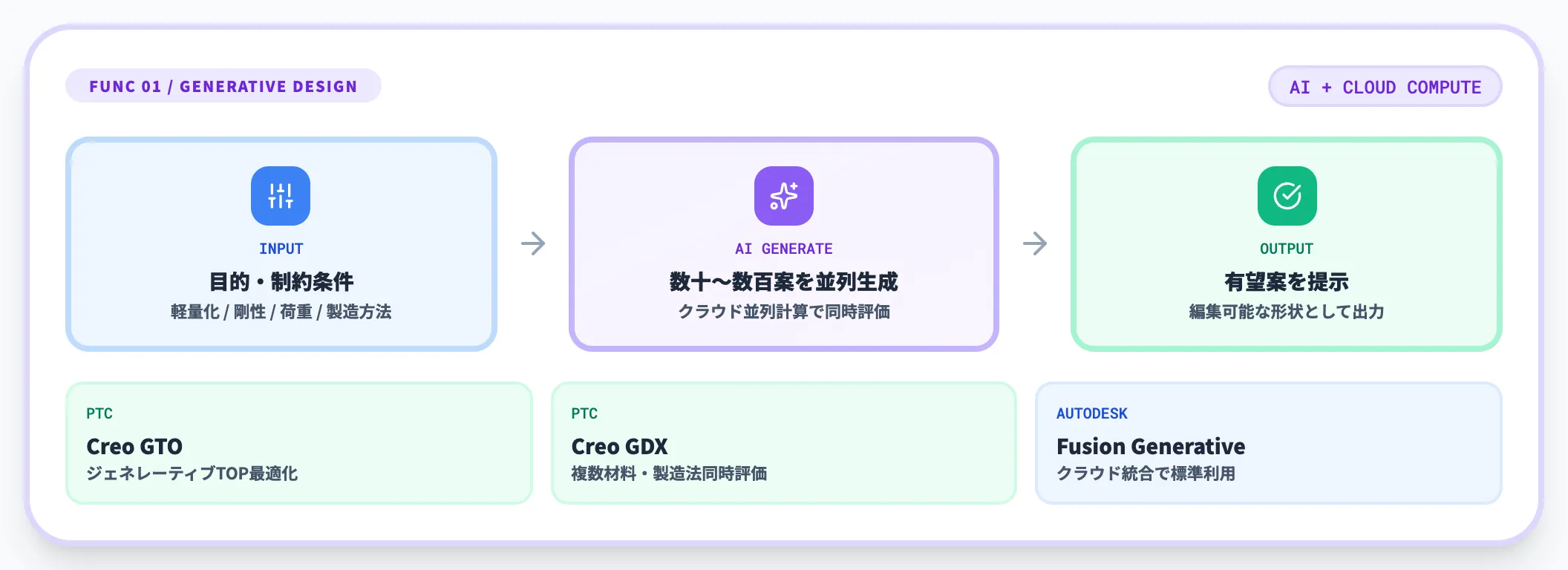

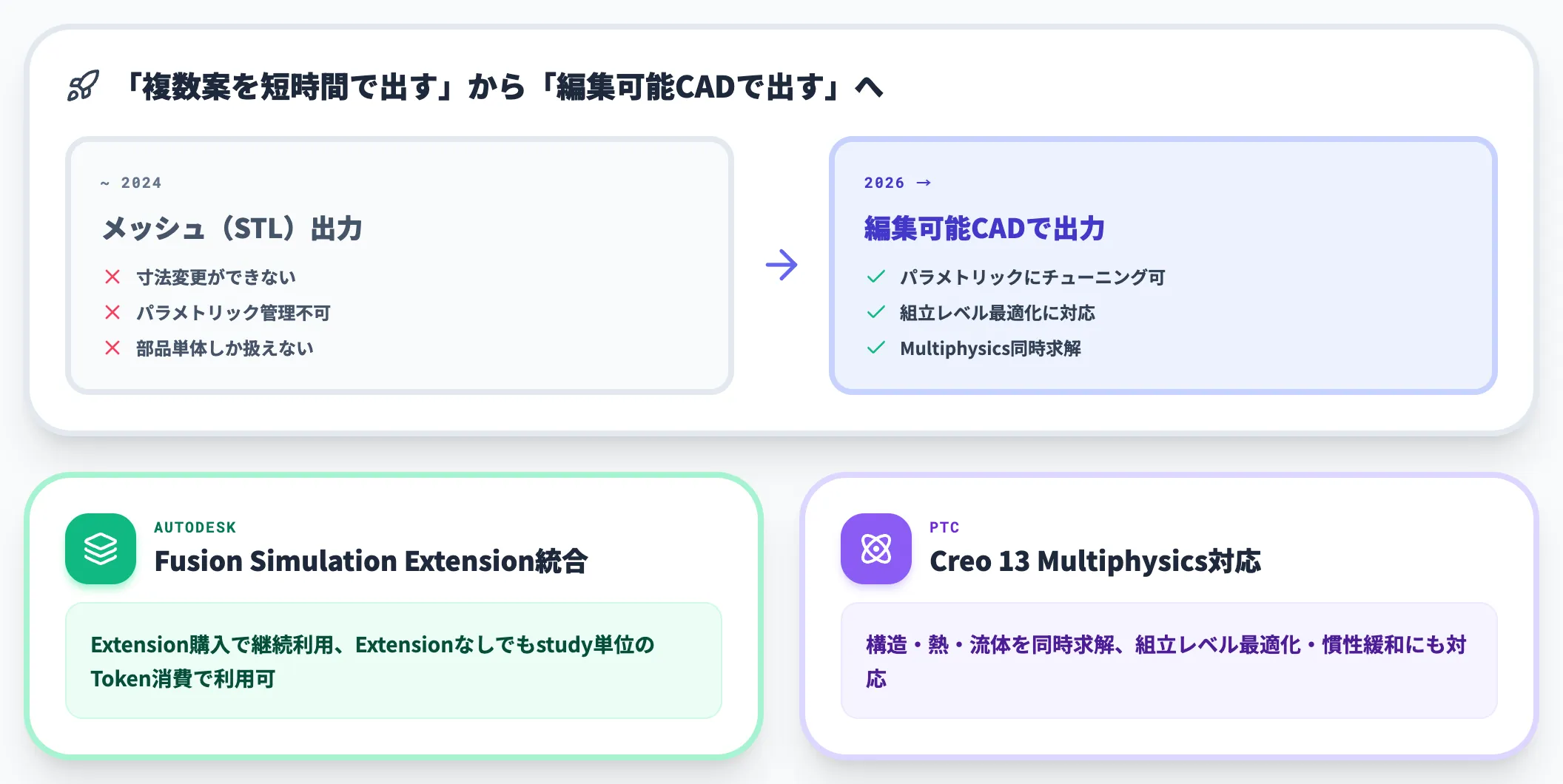

ジェネレーティブデザインは「編集可能なCADとして出す」段階へ

ジェネレーティブデザインは、荷重条件・拘束・製造制約（切削／鋳造／積層造形など）を入力すると、AIが数十〜数千通りの候補形状を生成する機能です。2018年ごろにAutodesk Fusionが本格実装して以降、SOLIDWORKS、PTC Creo、Siemens NXも続きました。

2026年時点で最も大きな進化は、「複数案を短時間で出す」段階から「CADとして編集可能な形で出す」段階への移行です。

従来は生成結果がメッシュ（STL）でCAD上で寸法変更ができなかったのですが、Fusion Simulation Extensionに統合されたジェネレーティブデザインやCreo 13のMultiphysics対応・組立レベル最適化により、生成結果をパラメトリックにチューニングできるようになっています。

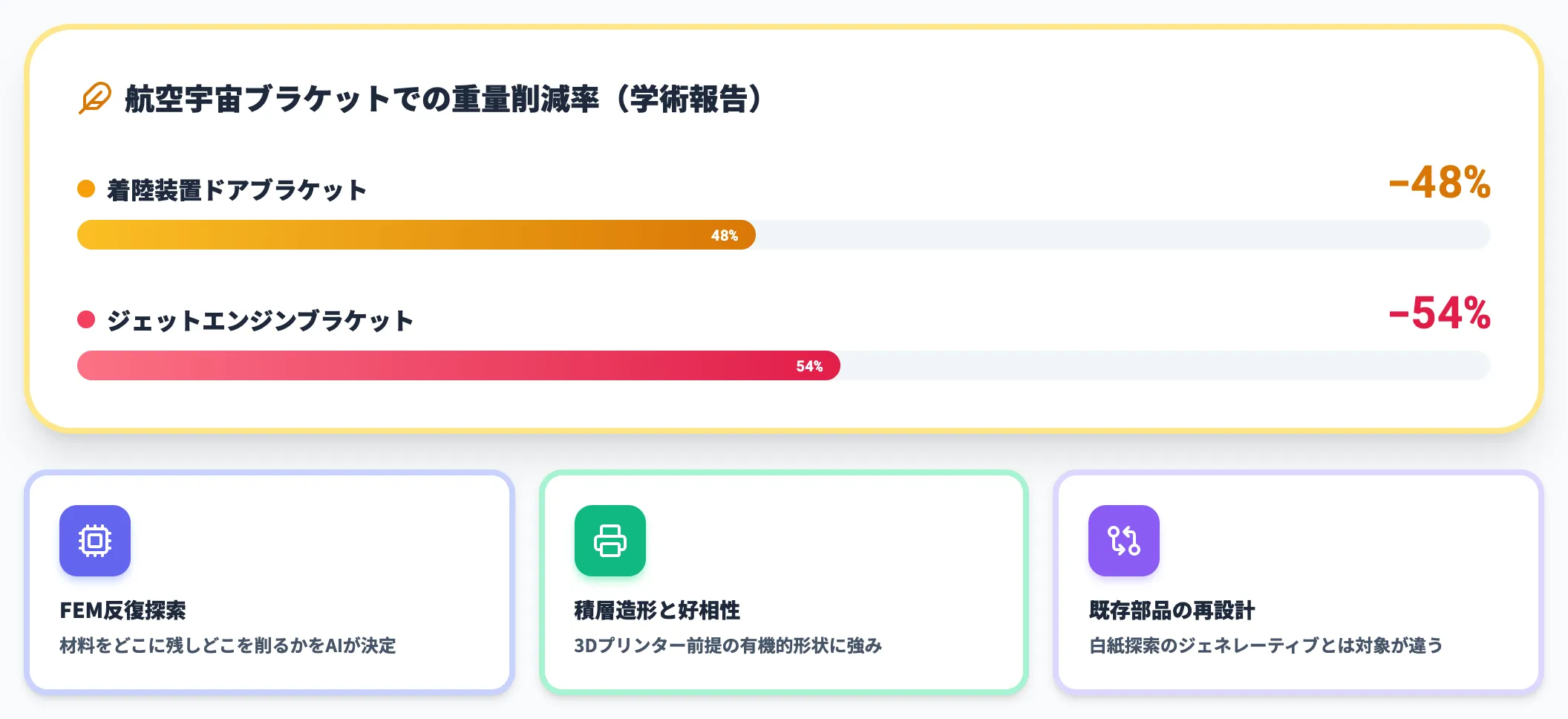

トポロジー最適化はAM前提の軽量化ツールとして定着

トポロジー最適化は、既存部品の材料をどこに残しどこを削るかをAIが決める機能で、着陸装置ドアブラケットで約48%、ジェットエンジンブラケットで約54%の重量削減を実証した学術事例が報告されています。

積層造形（3Dプリンター）との相性が特に良く、航空宇宙の着陸装置ドアブラケットで約48%・ジェットエンジンブラケットで約54%の重量削減を報告した学術事例もあります。

トポロジー最適化とジェネレーティブデザインは併記されることが多いですが、実務では「既存部品を軽くしたいならトポロジー最適化」「新規部品を白紙から探索したいならジェネレーティブデザイン」で選び分けます。

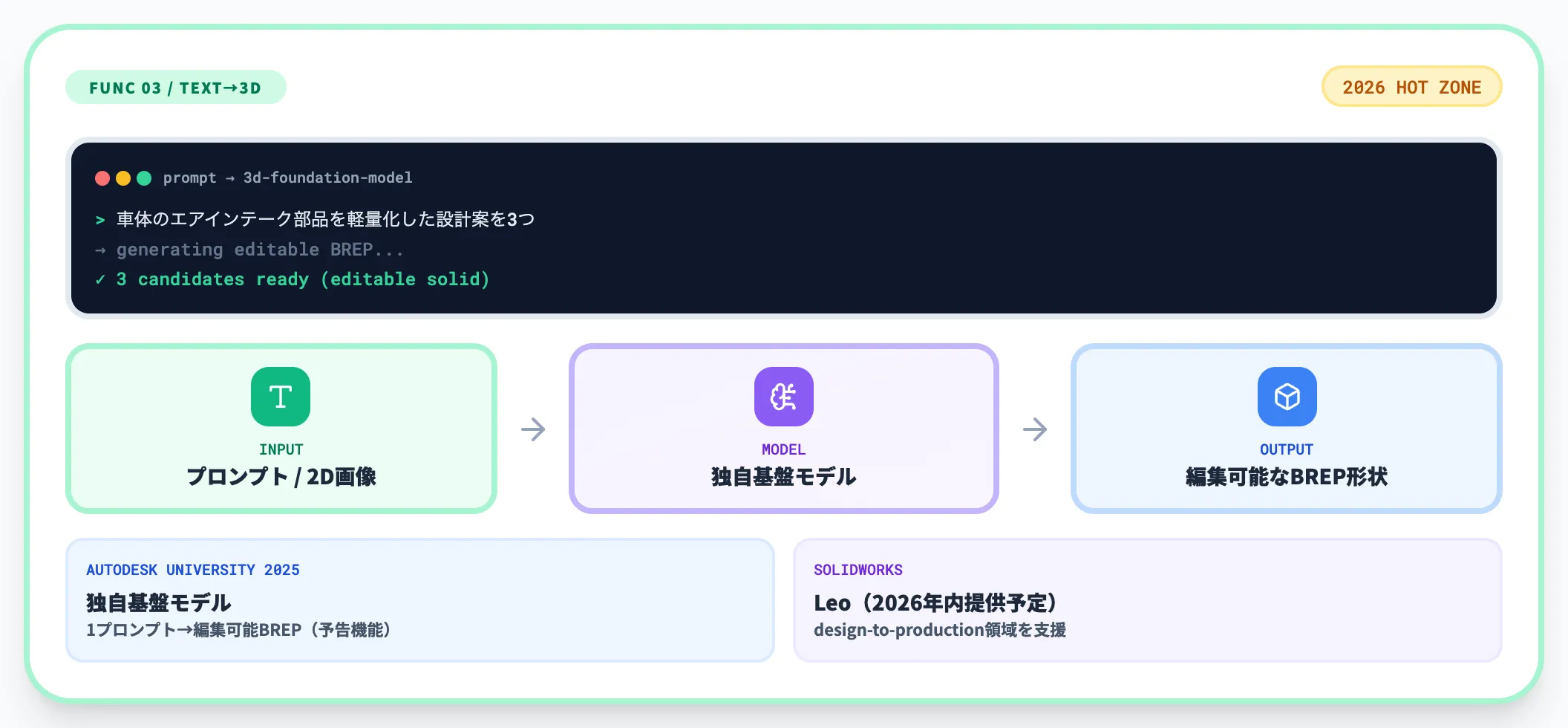

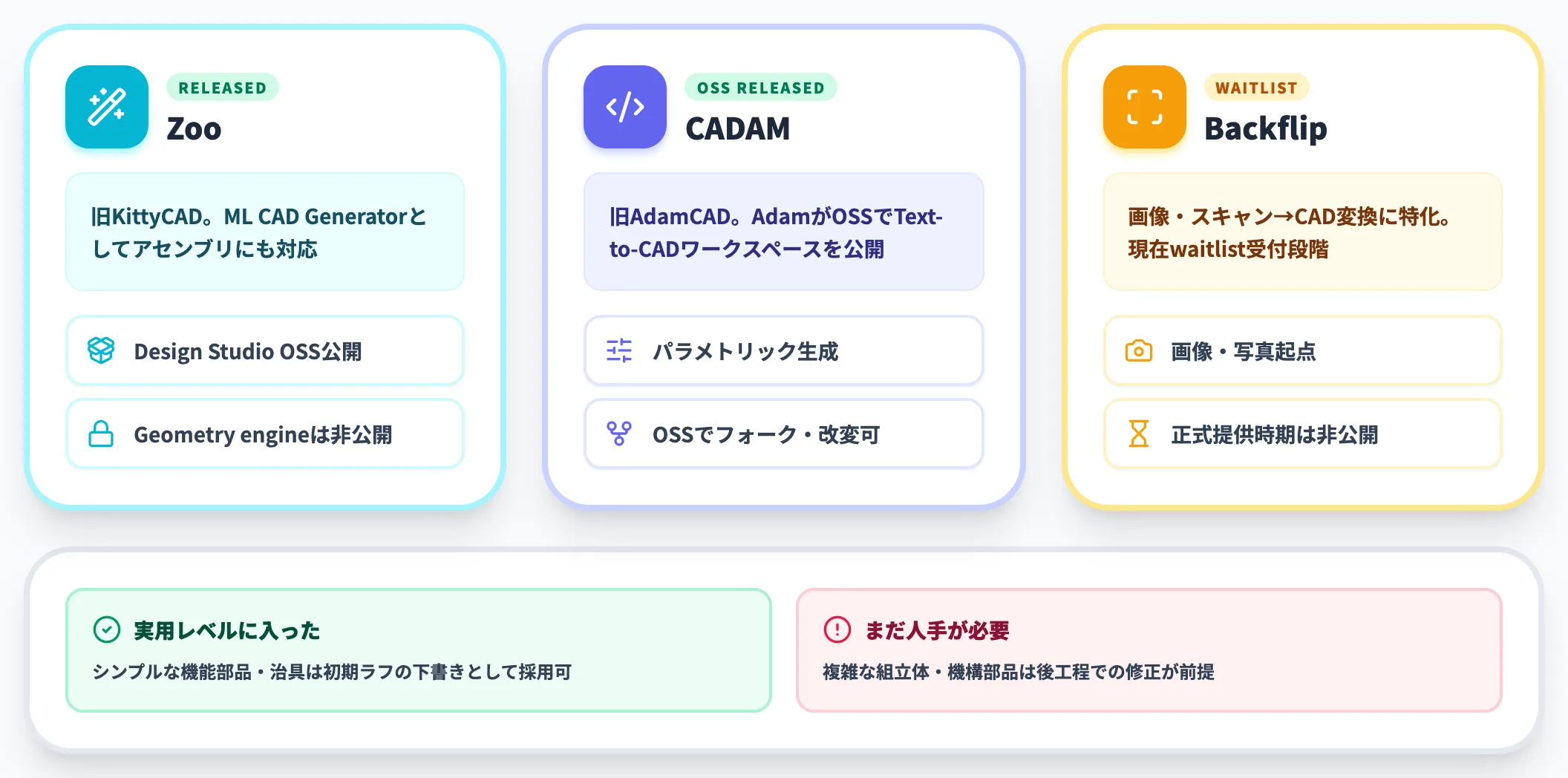

Text-to-CAD／Image-to-CADはシンプル部品なら実用レベル

Text-to-CADは自然言語プロンプトから、Image-to-CADは画像やスキャンデータから3Dモデルを生成する経路です。2026年時点の実用性は「シンプルな機能部品・治具ならCADで使えるレベルに入った」段階です。

Zoo（旧KittyCAD）はDesign StudioアプリをOSS公開しアセンブリにも対応、CADAM（旧AdamCAD）はOSSでText-to-CADワークスペースを公開しており、Backflipは現時点でwaitlistを受け付けている段階など、各社の提供ステージはまちまちです。

複雑な組立体・機構部品はまだ人手による後工程が必要な場面が多く、実務投入は「初期ラフモデル作成の下書き」から段階的に始めるのが現実的です。

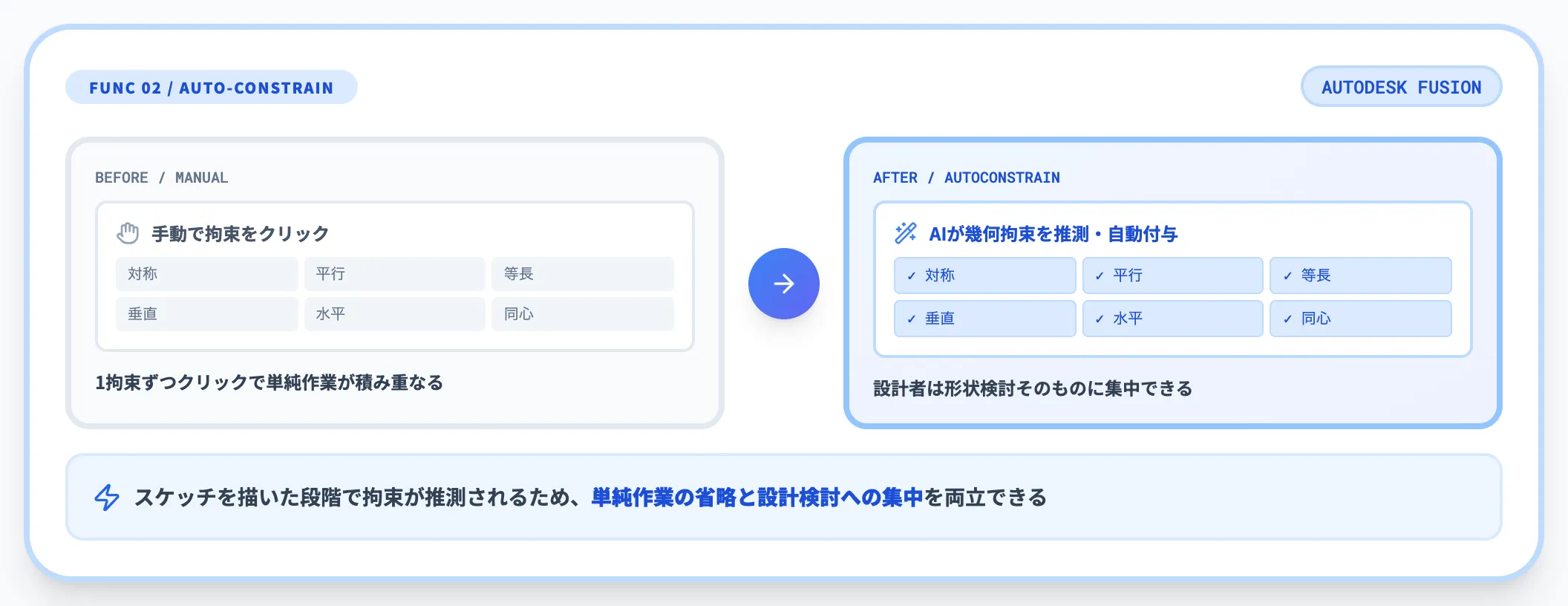

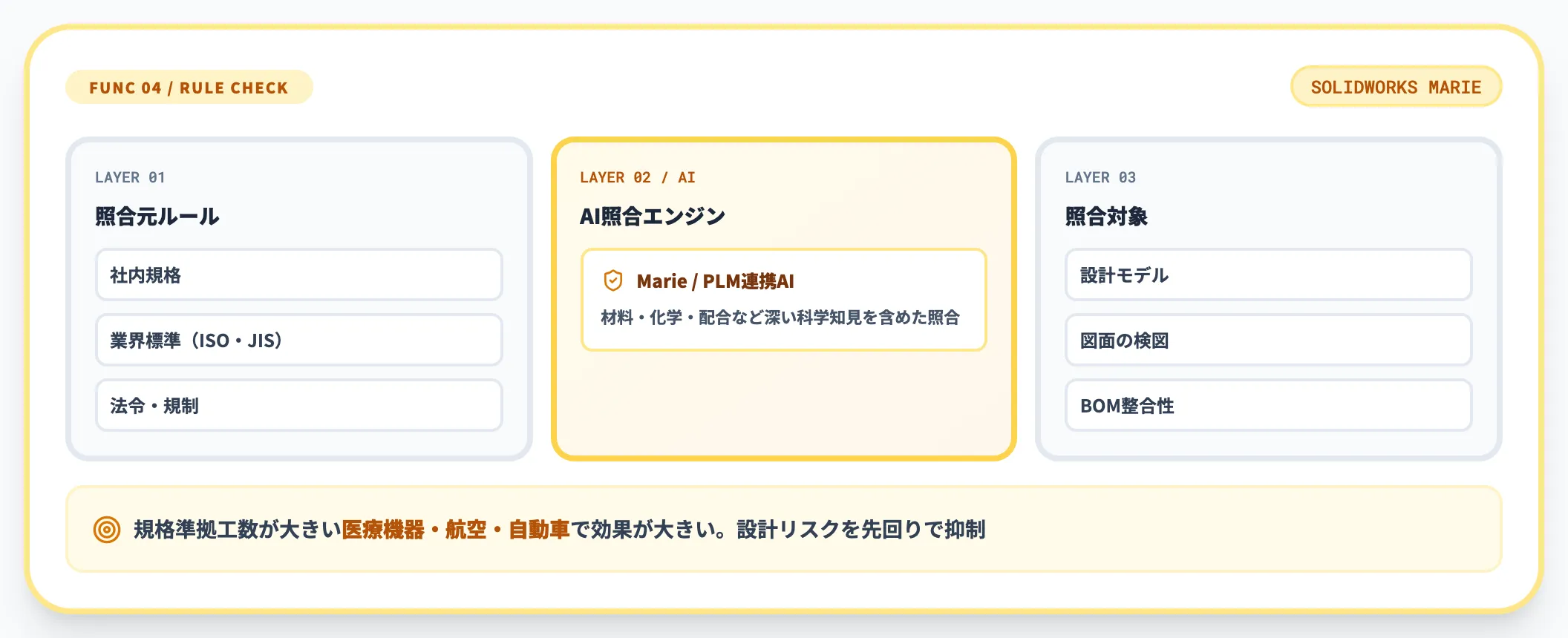

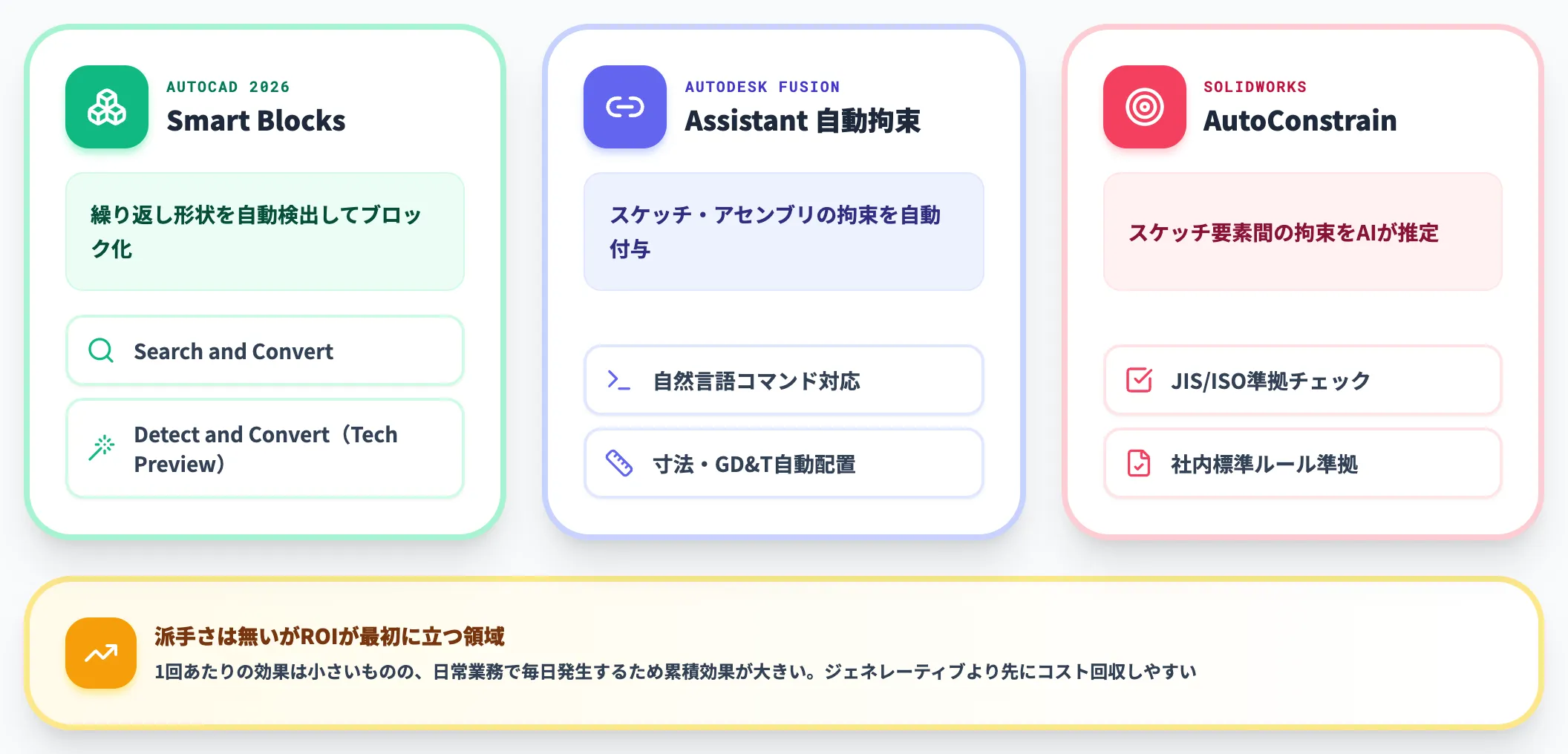

製図自動化・規格照合は「地味に効く」領域

拘束の自動付与、寸法・幾何公差（GD&T）の自動配置、設計ルール（社内標準・JIS・ISO）への準拠チェックは、派手さはないものの、設計者の実作業時間を最も食う領域です。

AutoCAD 2026のSmart Blocks、Fusion Assistantの自動拘束、SOLIDWORKS AutoConstrainなどが該当します。

これらは1回あたりの効果は小さいものの、日常業務で毎日発生するため累積効果が大きくなりやすい領域です。派手なジェネレーティブデザインより先にROIが立つのは、多くの場合こちらの領域です。

---

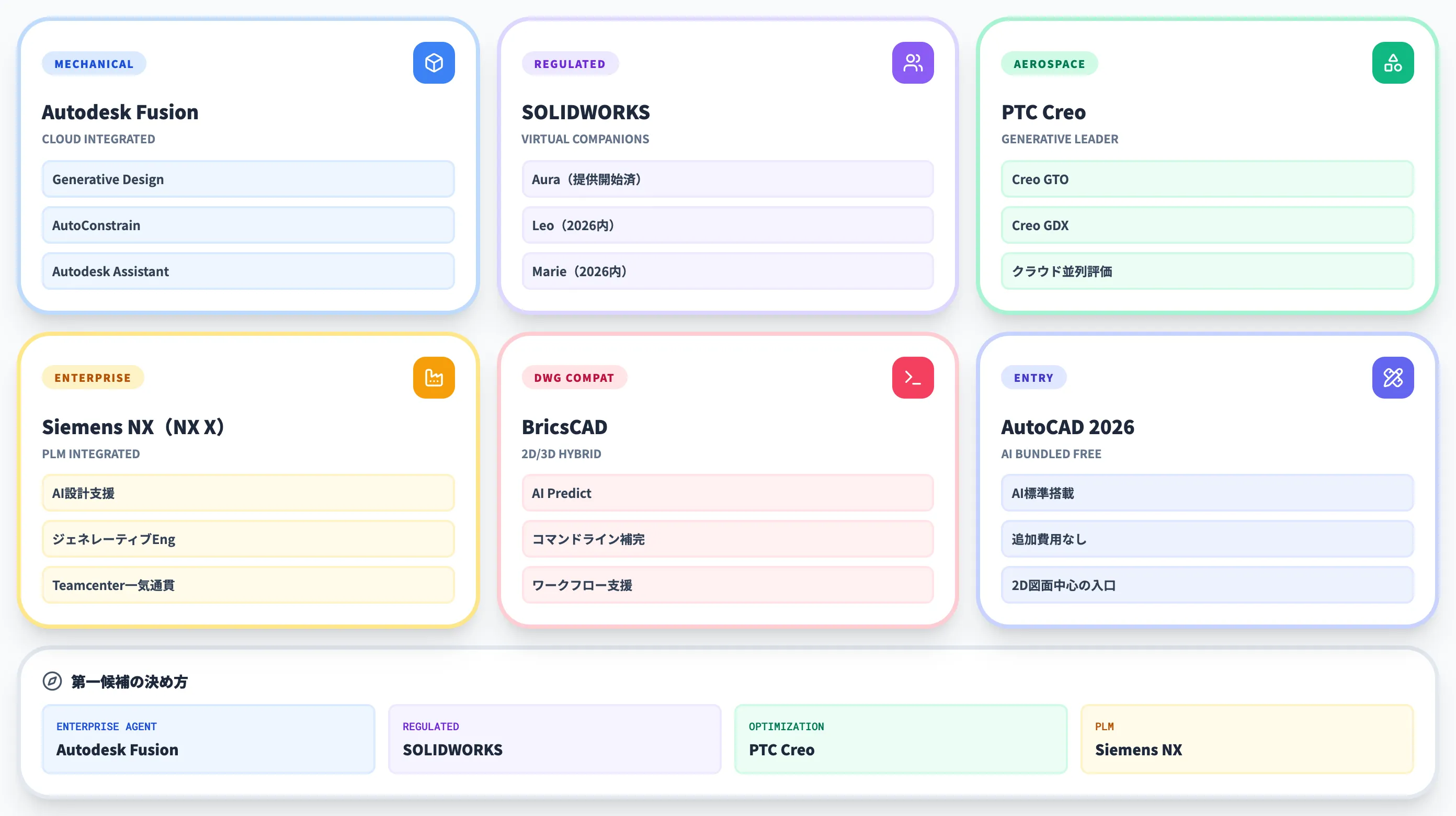

3D CAD × AI主要6製品の機能比較

本セクションでは、Autodesk Fusion、SOLIDWORKS、PTC Creo、Siemens Designcenter（旧NX）、BricsCAD、AutoCADの主要6製品について、2026年時点で使えるAI機能を製品ごとに整理します。

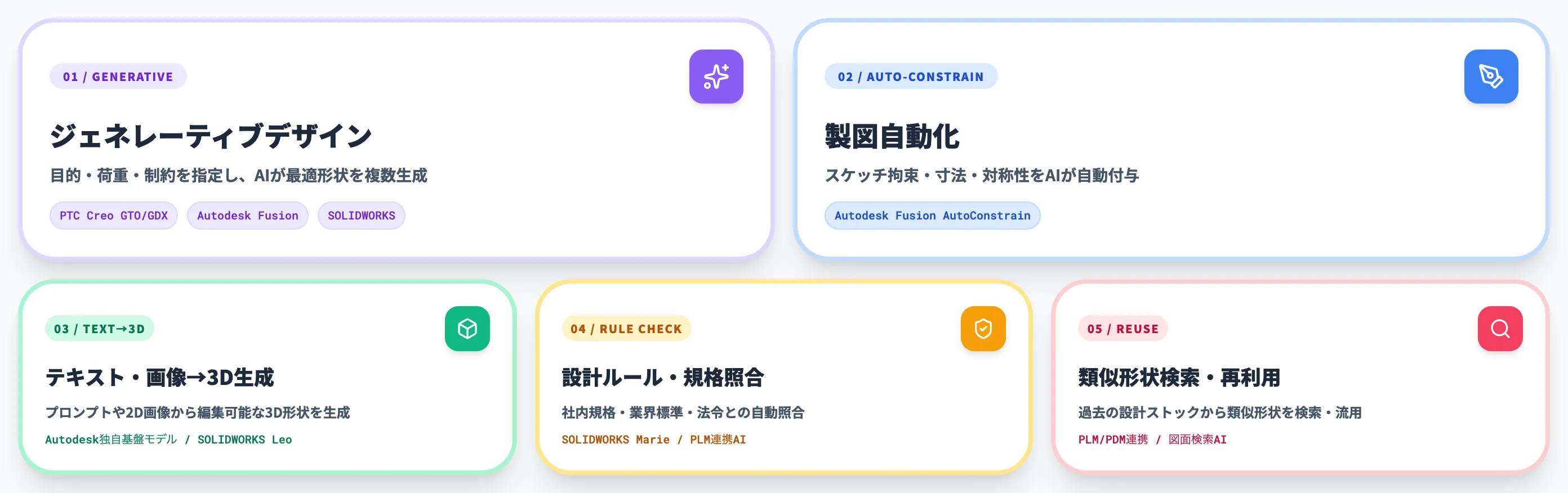

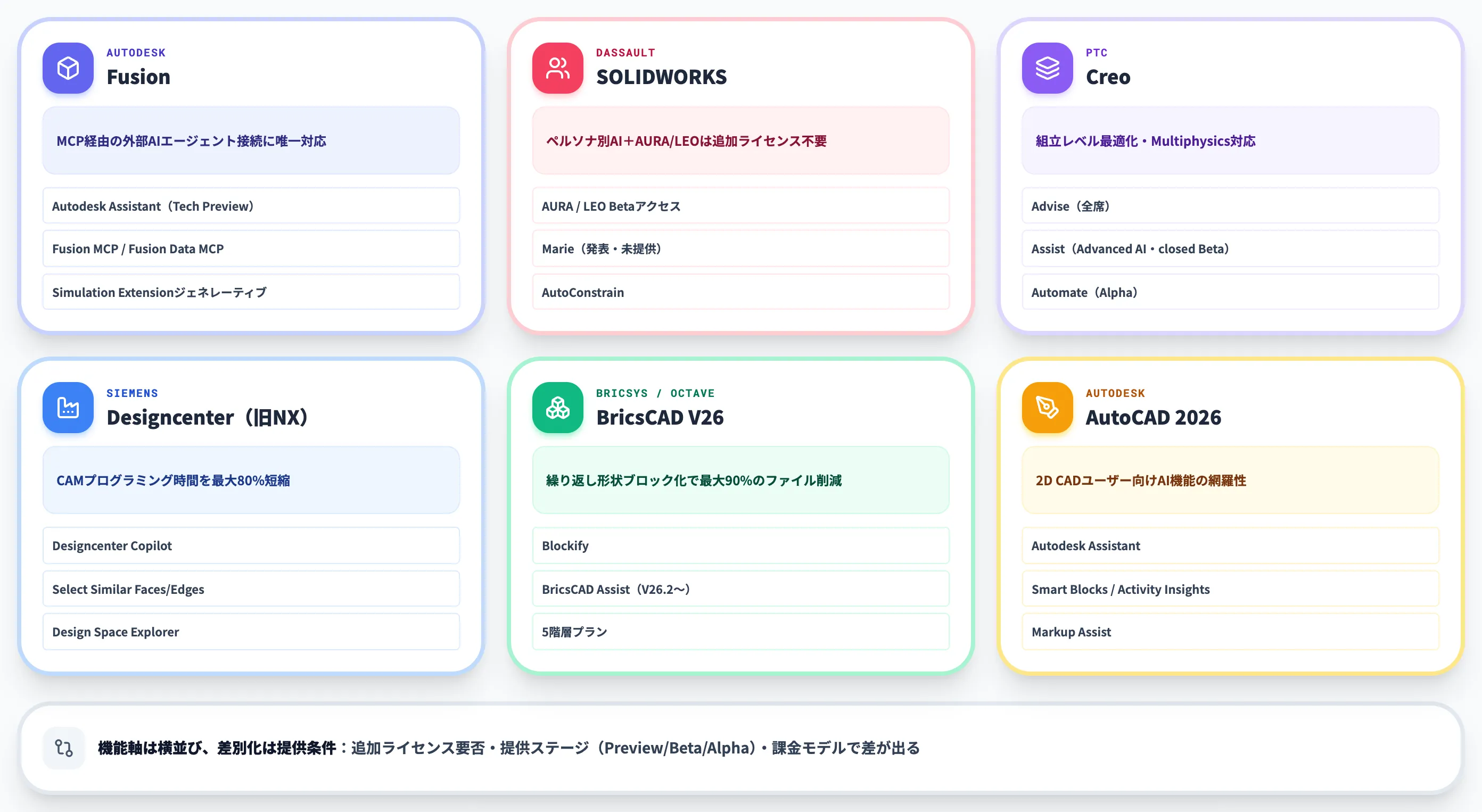

以下の表で、主要6製品のAI機能を横並びで整理しました。

製品	主要AI機能	提供状況（2026年7月時点）	特徴
Autodesk Fusion	Autodesk Assistant（Tech Preview）／Fusion MCPサーバー／Fusion Simulation Extensionに統合されたジェネレーティブデザイン	AssistantはTech Preview、MCPサーバー2026年公開	MCP経由の外部AIエージェント接続に唯一対応
SOLIDWORKS	AURA／LEO／Marie（Virtual Companions）／AutoConstrain	AURA・LEOはBetaアクセス提供、Marie発表・未提供	ペルソナ別AI＋AURA/LEOは追加ライセンス不要
PTC Creo	Creo AI Advise（全席）／Assist（Advanced AI別ライセンスclosed Beta）／Automate（Alpha）／Generative Design	Adviseは全Creo席、AssistとAutomateは限定提供	組立レベル最適化・Multiphysics対応
Siemens Designcenter（旧NX）	Designcenter Copilot／Select Similar Faces/Edges／Design Space Explorer	Design Copilot NXが2025年7月導入、2026年6月からDesigncenter Copilotに名称変更	SiemensによればCAMプログラミング時間を最大80%短縮
BricsCAD V26	Blockify／BricsCAD Assist	V26.2（2026年3月）出荷、Assistは同バージョンから	繰り返し形状ブロック化で最大90%のファイル削減
AutoCAD 2026	Autodesk Assistant／Smart Blocks／Activity Insights／Markup Assist	2026年提供中、全プラン標準	2D CADユーザー向けAI機能の網羅性

この表から読み取れるのは、主要5ベンダーの6製品が機能軸では横並びで揃いつつ、提供条件（追加ライセンス要否・提供ステージ・課金モデル）で明確に差別化してきているという構造です。以降、製品ごとの詳細を掘り下げます。

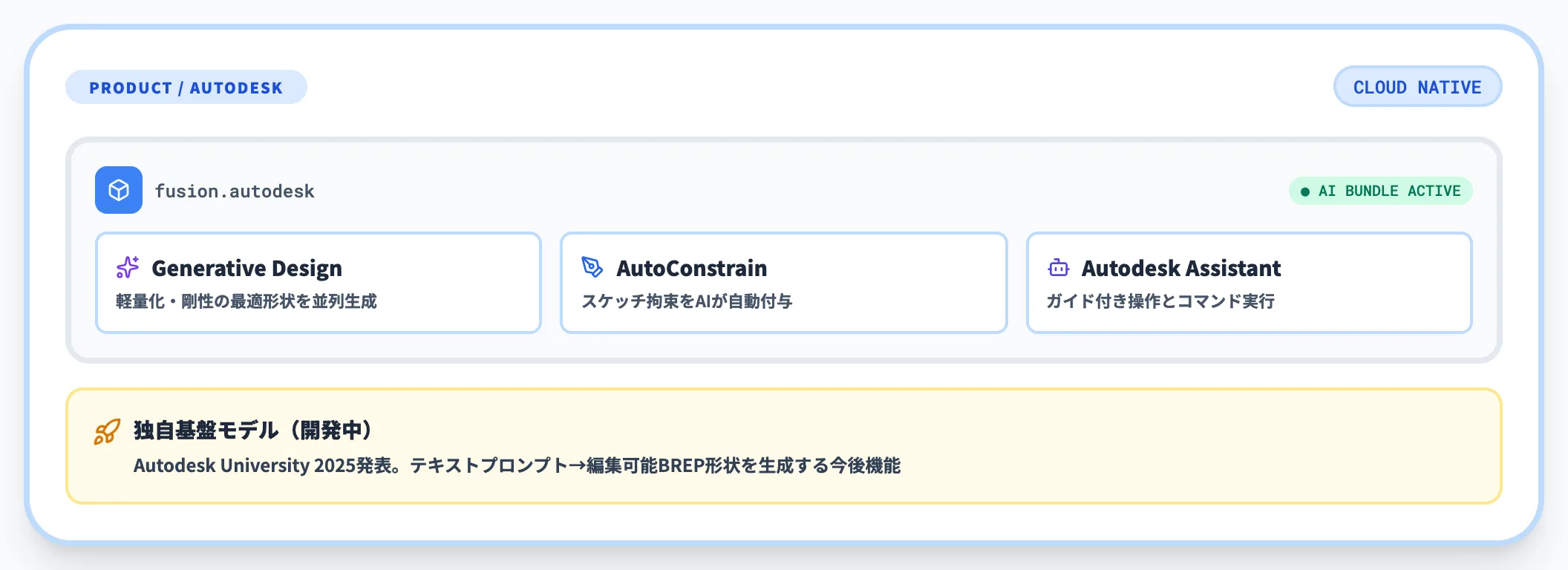

Autodesk Fusion——MCPで外部エージェント接続に開いた設計

Autodesk Fusionは、CAD本体に組み込まれたAutodesk AssistantがTech Previewとして提供されており、押し出し・フィレット・チャンファー・ホール・シェル・スプリット等の基本モデリングや製造操作を自然言語で実行できます。

対応範囲は変動があり、一部操作は失敗・未対応となる可能性がある試験段階です。

Autodesk Fusion MCPサーバー発表時のヒーロー画像（出典：Autodesk Fusion Blog）

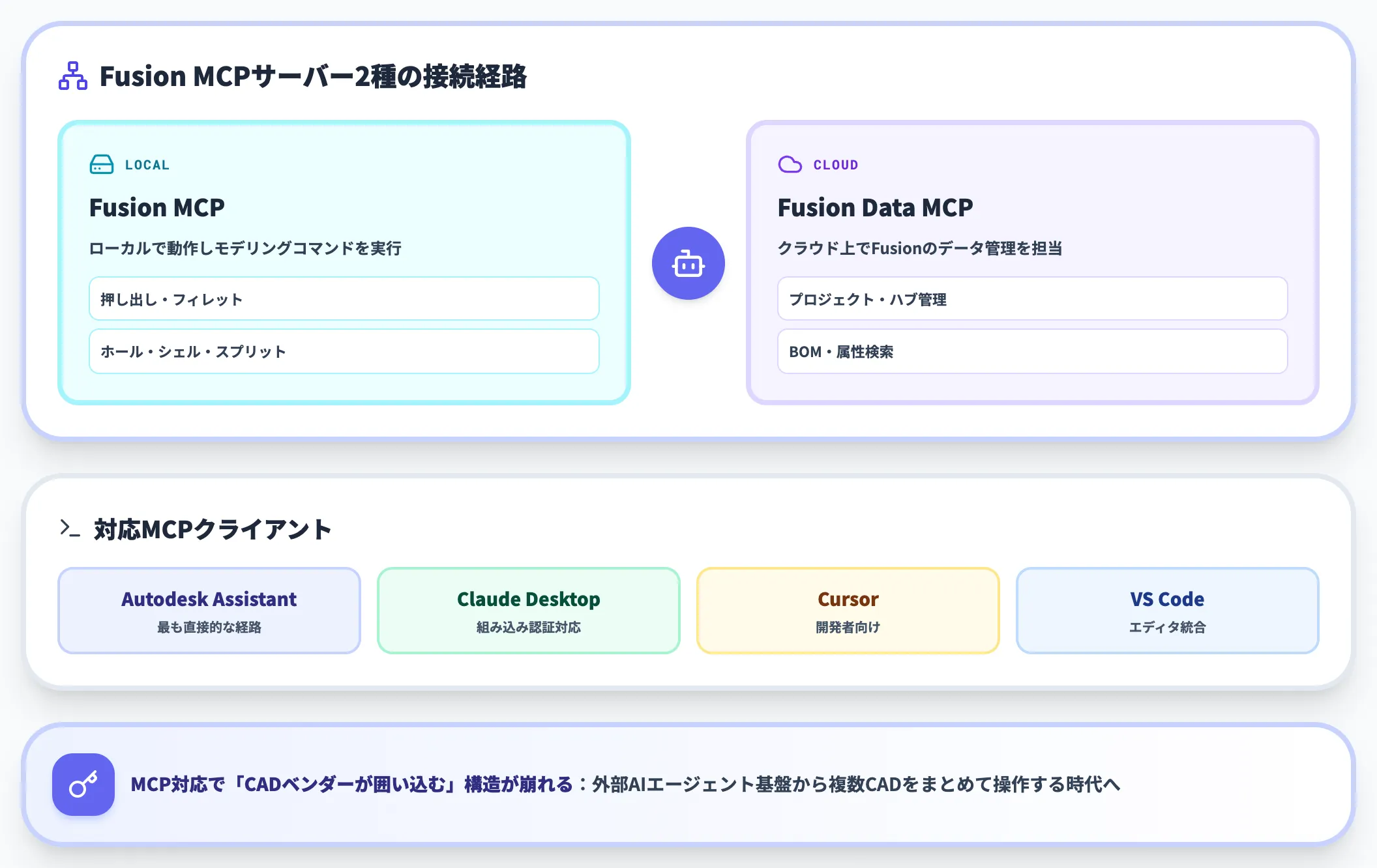

2026年の大きな動きは、Fusion MCPサーバーとFusion Data MCPサーバーの公開です。

Fusion MCPはローカルで動作しモデリングコマンドを実行、Fusion Data MCPはクラウド上でFusionのデータ管理を担い、Claude DesktopやCursorなどMCP対応の外部AIエージェントから直接Fusionを操作できるようになりました。

MCP対応で「CADはCADベンダーが囲い込む」構造が崩れ、外部AIエージェント基盤から複数のCADツールをまとめて操作する時代に入っています。

ジェネレーティブデザインは現在Fusion Simulation Extensionに統合されており、Extensionなしでもstudy単位のToken消費で利用できます。

金属3Dプリンター・切削加工・鋳造の製造制約を同時に解ける成熟したツールです。

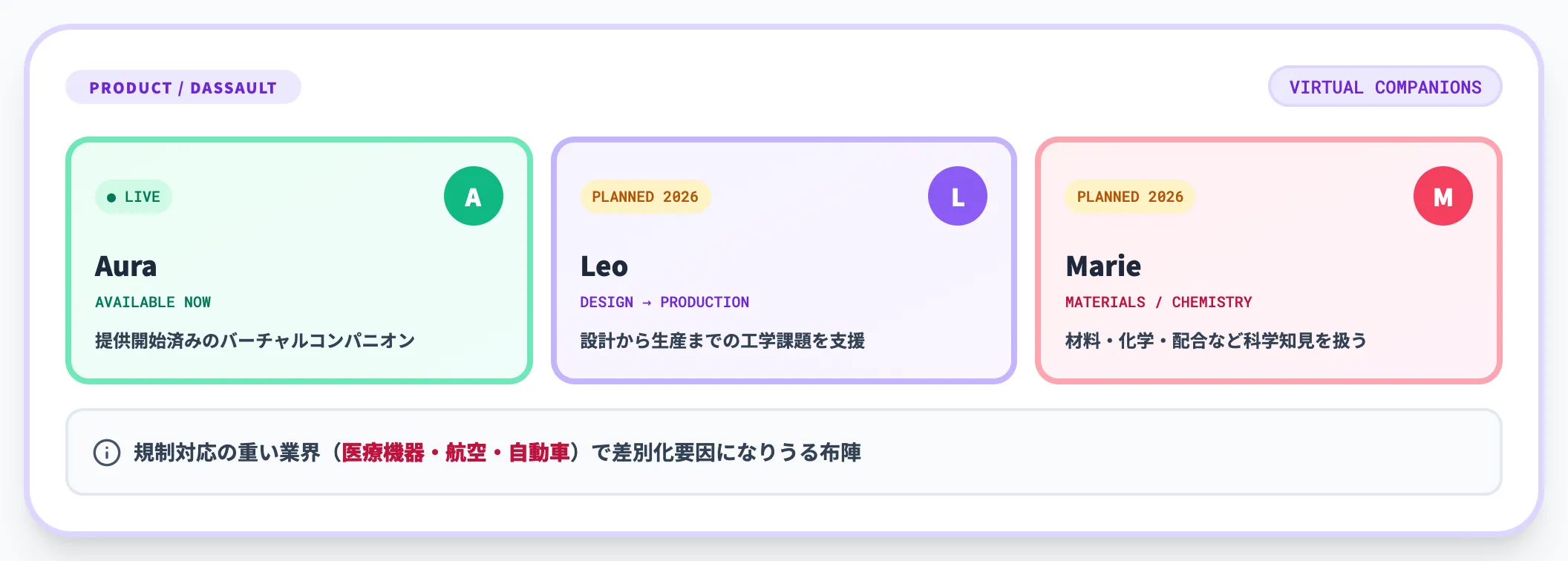

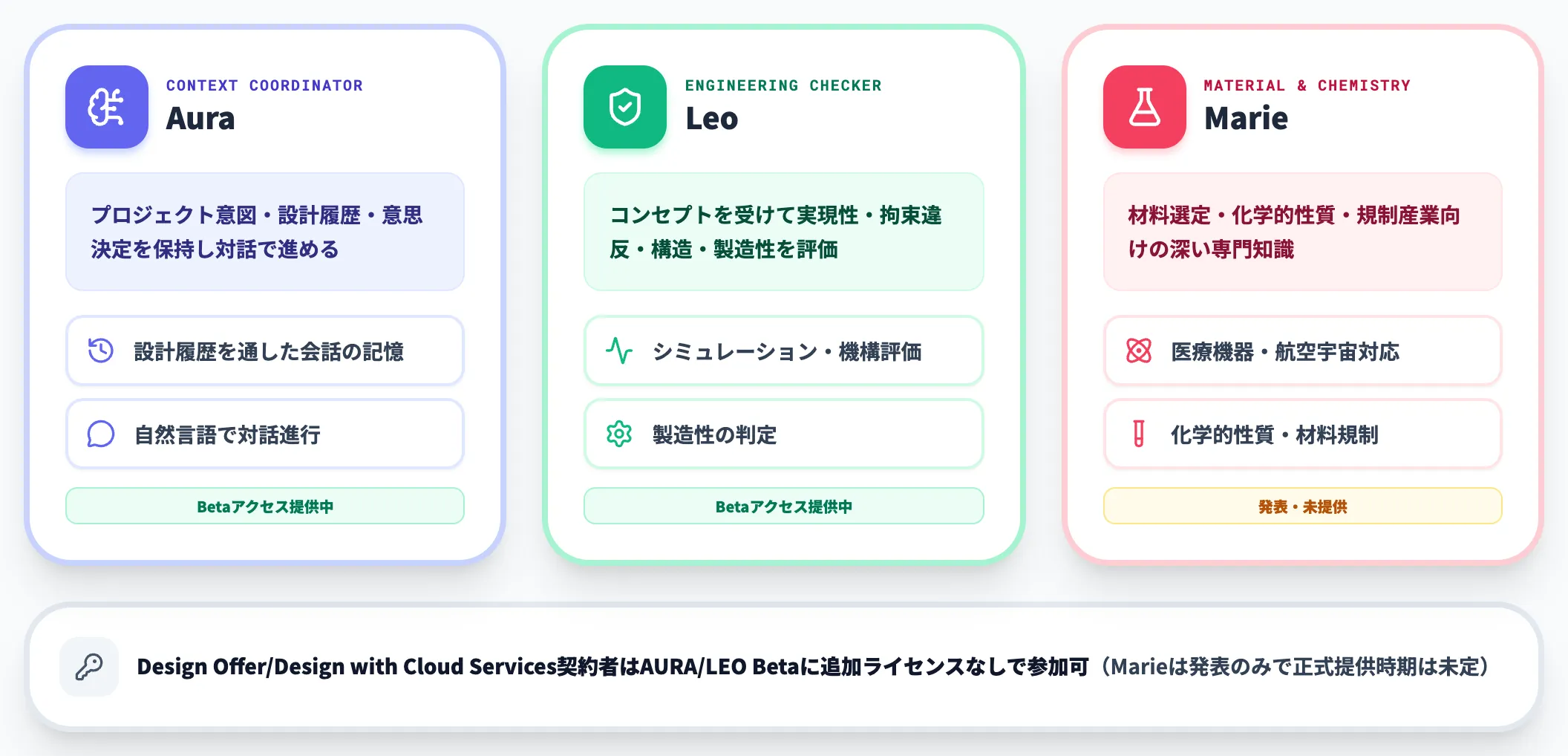

SOLIDWORKS——Aura／Leo／Marieの3体ペルソナ

SOLIDWORKSは2026年2月の3DEXPERIENCE World 2026で、3体のバーチャルコンパニオンを発表しました。

AURA・LEO・Marieの3体は用途別のペルソナとして発表され、それぞれ担当領域が切り分けられています（AURA/LEOはBetaアクセス、Marieは未提供）。

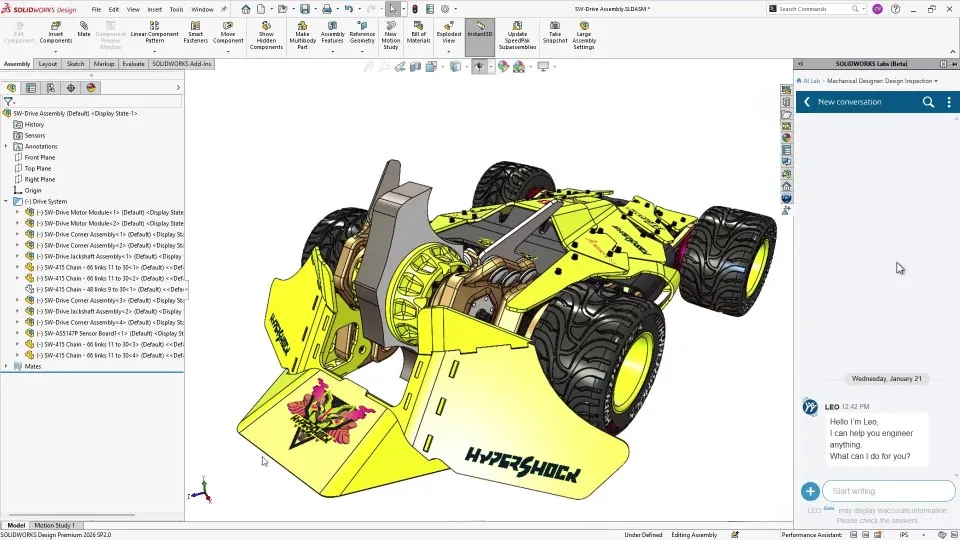

SOLIDWORKS Design 2026上に表示されたLeoチャットパネル。「Hello I'm Leo, I can help you engineer anything.」というLeoからの挨拶メッセージが右側パネルに常駐する（出典：SOLIDWORKS Blog）

Auraが設計履歴・意思決定を保持しつつ、Leoが構造・シミュレーション・実現性評価を担うことで、汎用チャットAIより設計文脈を維持しやすい構造になっています。

• Aura
  コンテキストコーディネーター。プロジェクトの意図・設計履歴・意思決定を保持し、自然言語で対話しながら設計を進める。設計履歴を通した「会話の記憶」を担う



• Leo
  エンジニアリングチェッカー。コンセプトを受け取り、実現性・拘束違反・構造・機構・シミュレーション・製造性を評価する。設計判断のフィージビリティを引き受ける



• Marie
  材料・化学のスペシャリスト。材料選定・化学的性質・規制産業（医療機器・航空宇宙）向けの深い専門知識を提供。深い科学領域を担う

SOLIDWORKS Design（Design Offer・Design with Cloud Services）契約者はAURA/LEOのBetaアクセスに追加ライセンスなしで参加できます（Marieは発表・未提供）。
ペルソナ別の役割分担で、汎用チャットAIより設計文脈を維持しやすい構造です。

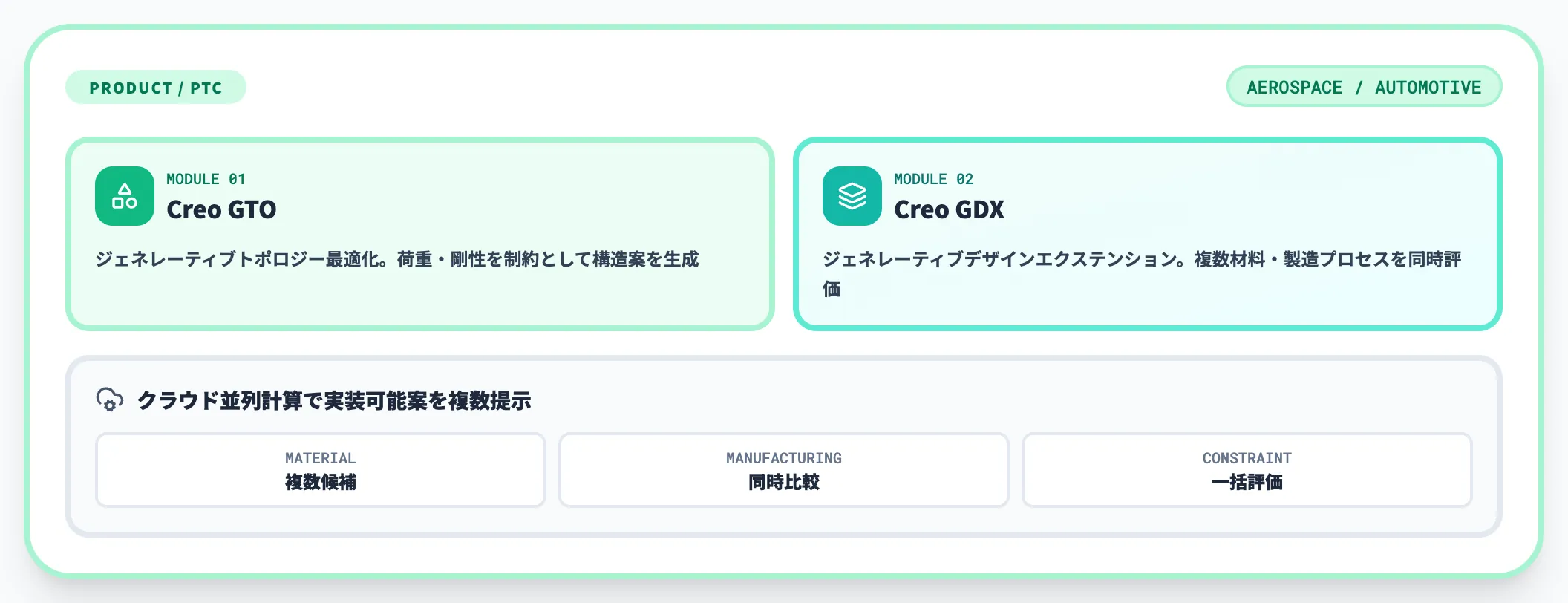

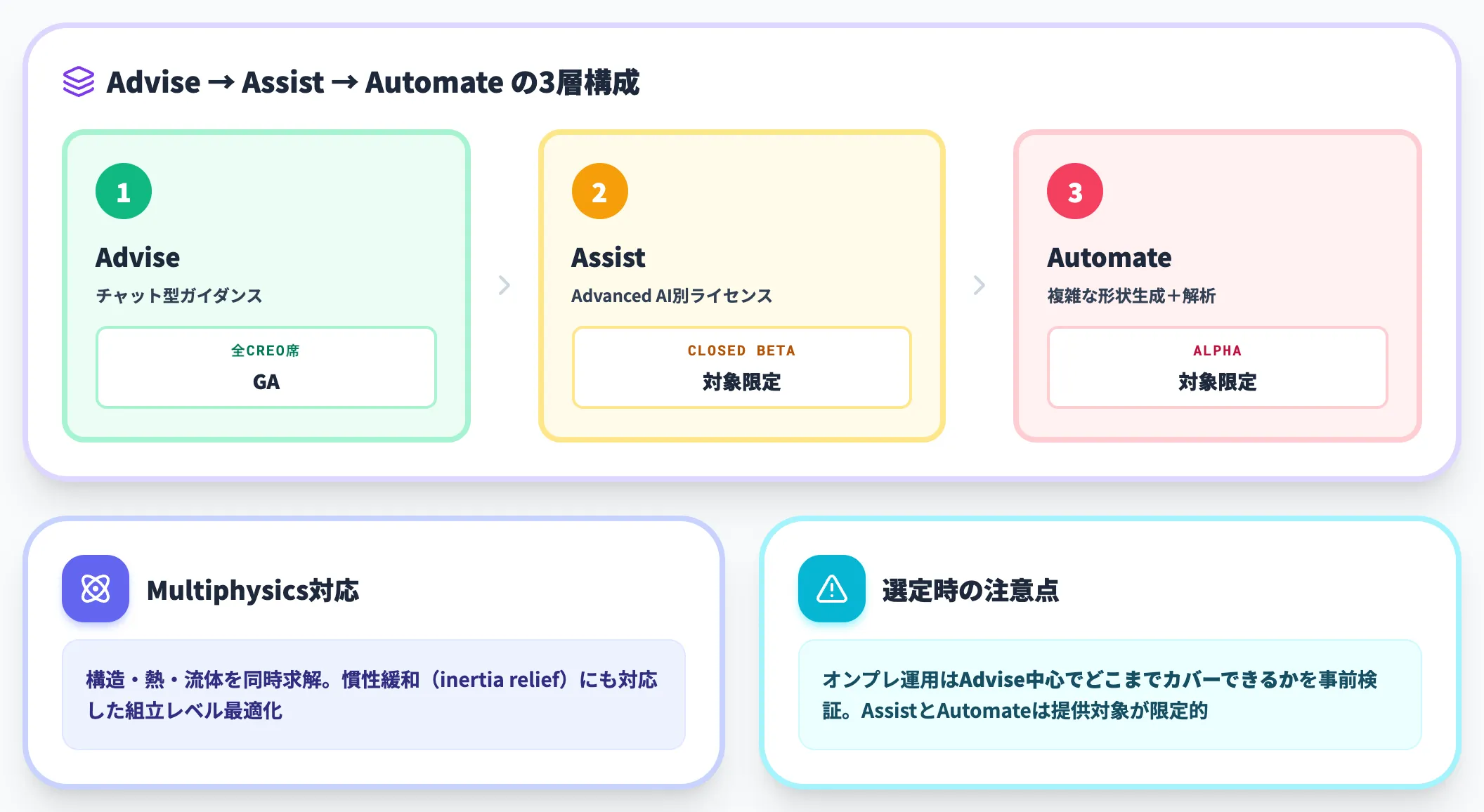

PTC Creo——組立レベル最適化とAdvise／Assist／Automateの3層AI

PTCは2026年6月にCreo 13とCreo+ 13.3をリリースし、Creo AIをAdvise／Assist／Automateの3層構成で投入しました。

Adviseは全Creo席で利用可能なチャット型ガイダンス、AssistはAdvanced AI別ライセンス下で提供されるclosed Beta、Automation Assistance（Automate）は複雑な形状生成と解析を組み合わせるAlphaステージです。

Creo 13リリース発表時のヒーロー画像。医療機器（規制産業）でのCreo活用を象徴する3Dワイヤーフレームと実写のハイブリッド表現（出典：PTC News）

ジェネレーティブデザインは組立レベルの最適化に対応し、Multiphysics（構造・熱・流体など複数物理）と慣性緩和（inertia relief）を同時に解けるようになりました。

AssistとAutomateはそれぞれclosed BetaとAlphaステージにあり、提供対象・条件が限定的な点は選定時の重要な注意点です。

オンプレミス運用を前提とする企業は、Advise中心でどこまでカバーできるかを事前検証する必要があります。

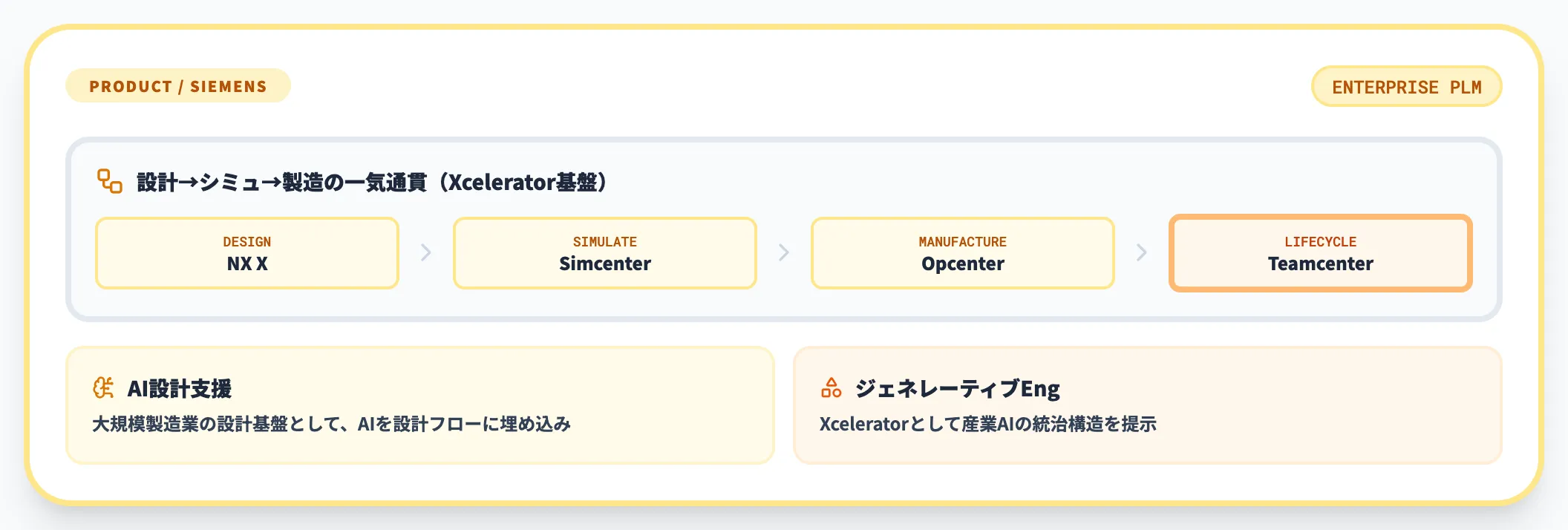

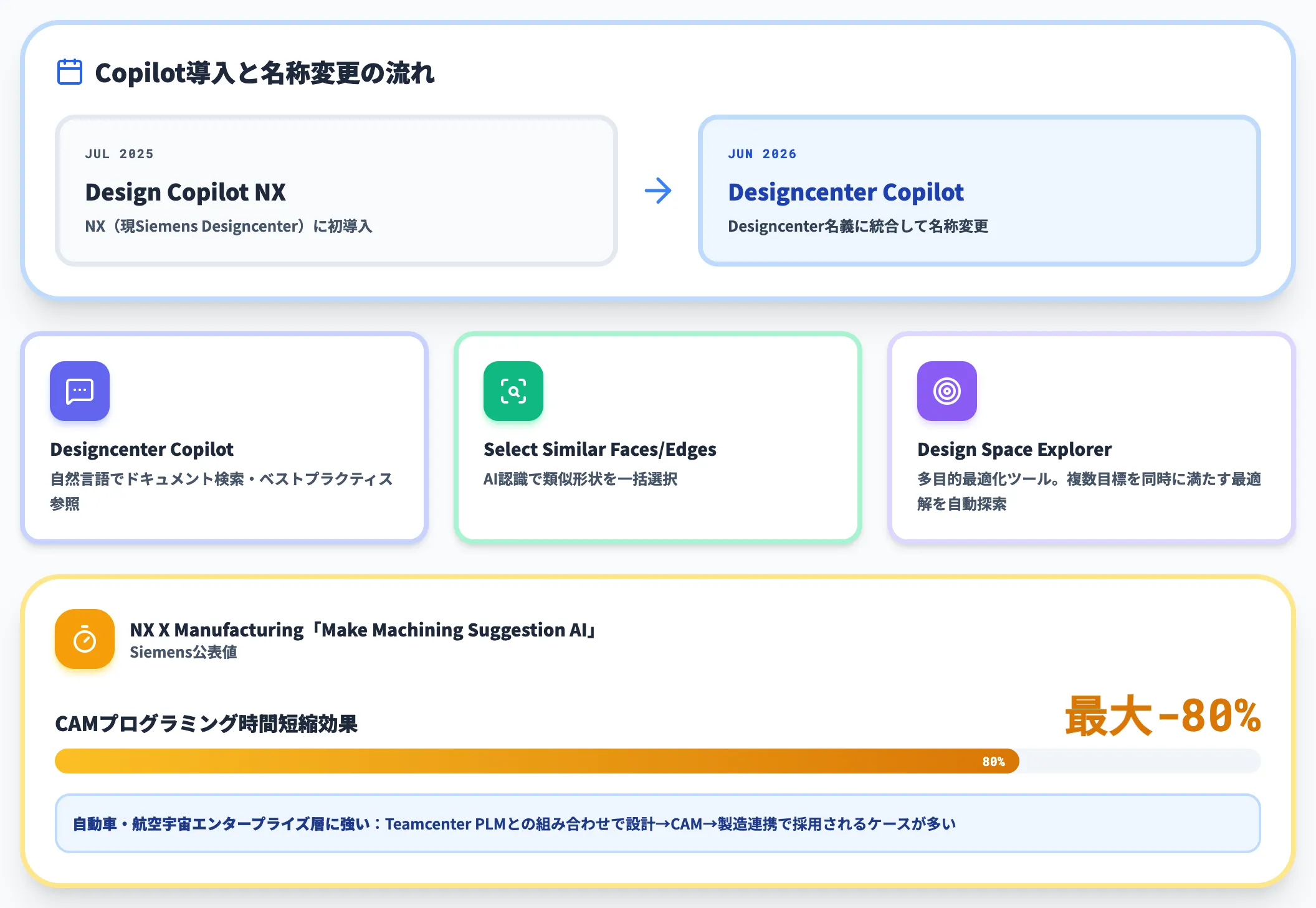

Siemens Designcenter（旧NX）——Copilot統合とCAM時間短縮

Siemensは2025年7月にNX（現Siemens Designcenter）にDesign Copilot NXを導入し、2026年6月からDesigncenter Copilotに名称変更しました。自然言語でドキュメント検索・ベストプラクティス参照ができ、Selectツール（Similar Faces/Edges）はAI認識で類似形状を一括選択します。

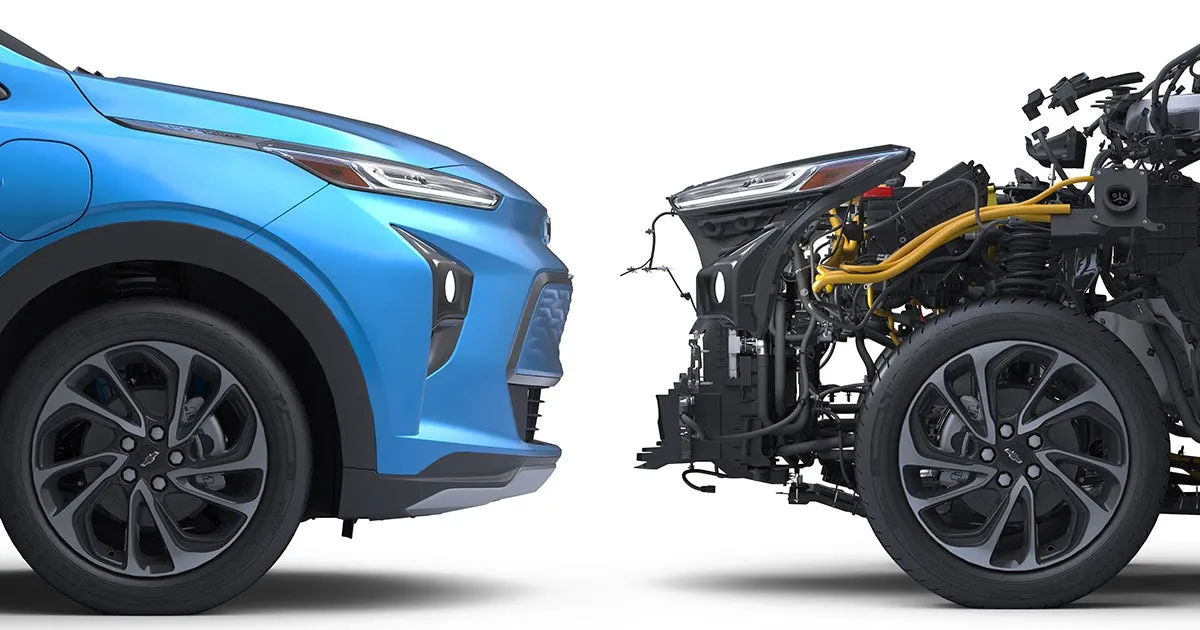

Siemens Design Copilot発表時のヒーロー画像。NXが自動車エンタープライズ（EV車体設計）で強みを持つことを示す象徴的なビジュアル（出典：Siemens News）

Design Space Explorerは多目的最適化ツールで、複数の設計目標を同時に満たす最適解を自動探索します。NX X ManufacturingのMake Machining Suggestion AIは、Siemensによればプログラミング時間を最大80%短縮できるとしています。

自動車・航空宇宙・製造業のエンタープライズ層に強く、既存のTeamcenter PLMと組み合わせた設計→CAM→製造連携で選ばれるケースが多い製品です。

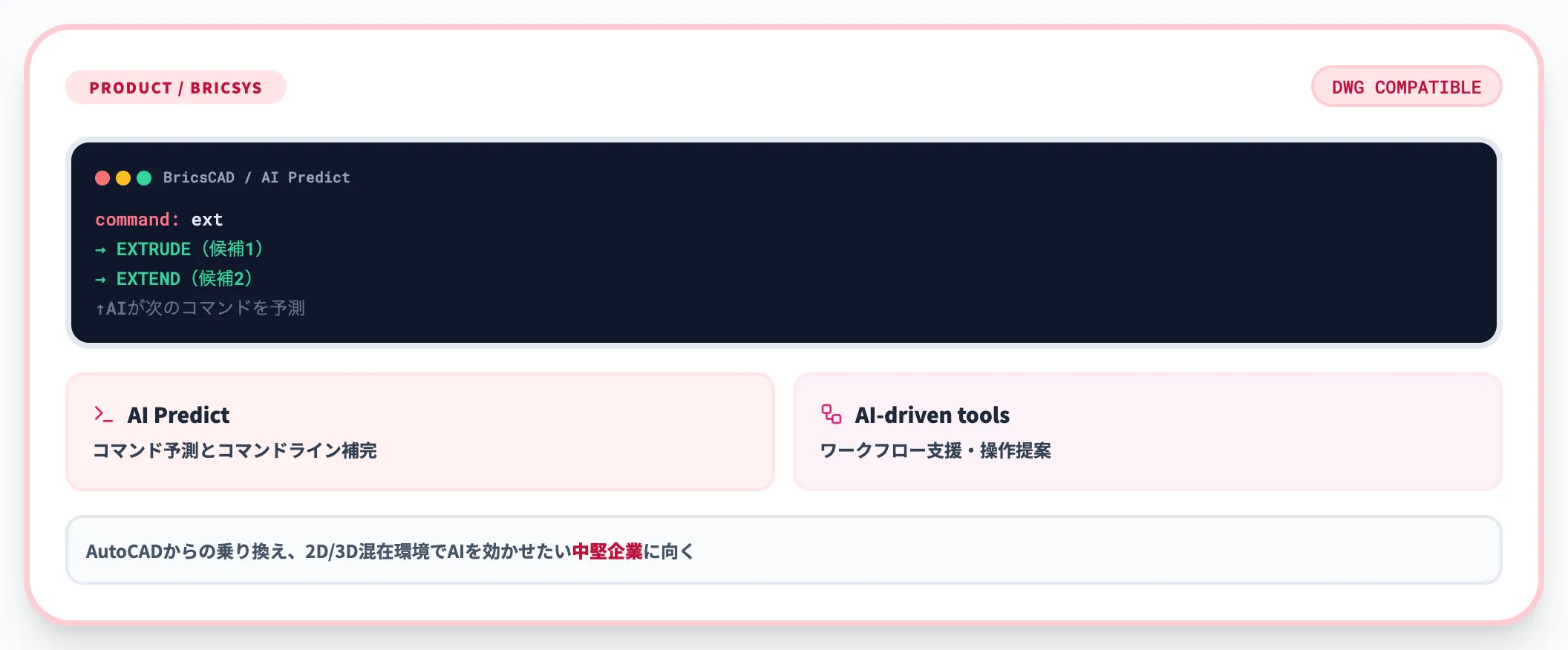

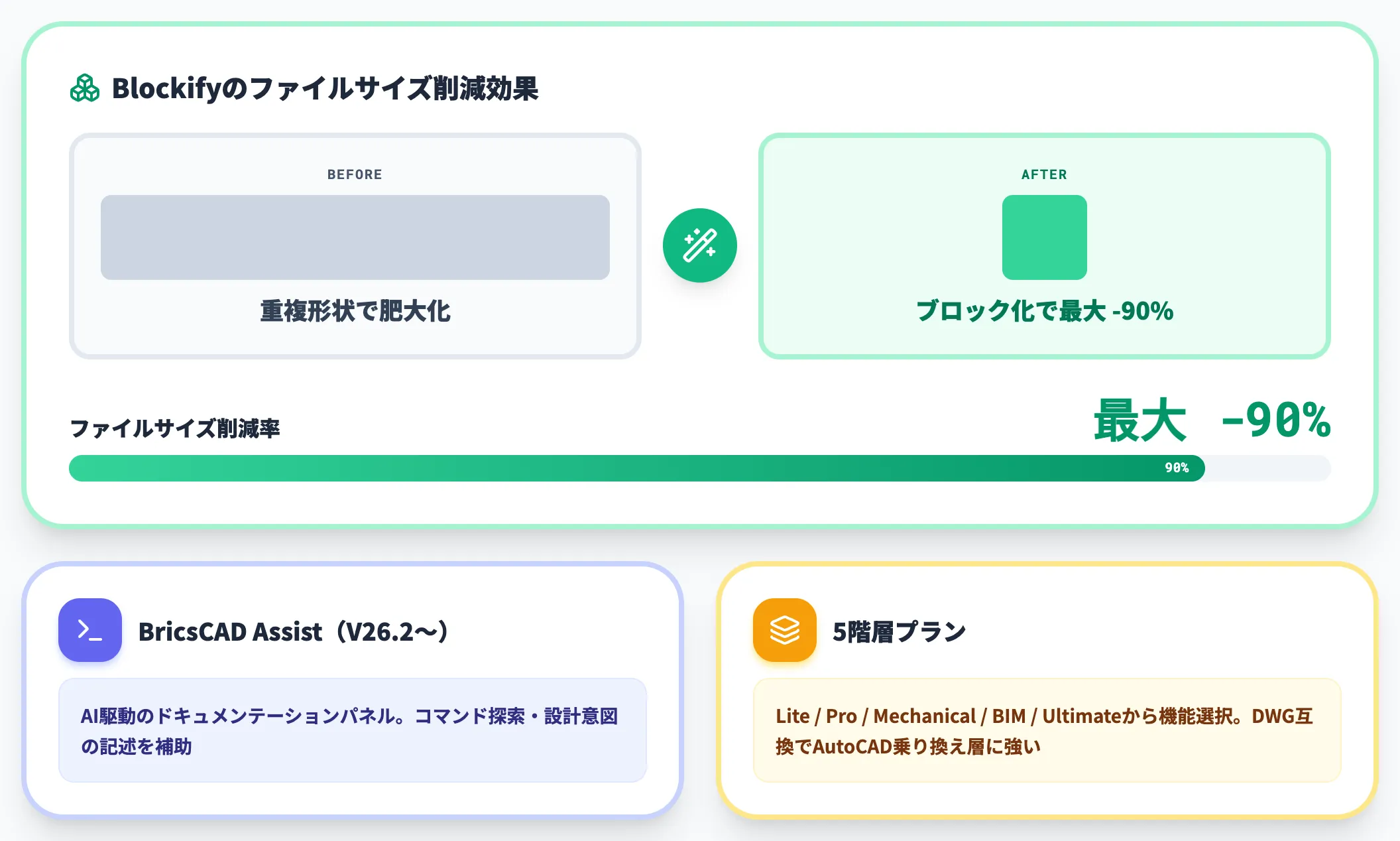

BricsCAD V26——Blockifyとファイルサイズ最大90%削減

BricsysはHexagonからOctaveブランドへスピンオフし、2026年3月31日にBricsCAD V26.2をリリースしました。DWG互換の設計を維持しつつ、AI機能を段階的に強化しています。

BricsCAD V26発表時のヒーロー画像。建築・土木・製造レガシー領域のCADユーザー層（CADオペレーター・現場作業者・測量士）を対象にすることを示すコラージュ（出典：Bricsys News）

Blockifyは、図面内の繰り返し形状（同一部品・同一ブロック）をAIが自動検出してブロック化する機能で、ファイルサイズの削減効果があります。

BricsCAD Assistは、V26.2から追加されたAI駆動のドキュメンテーションパネルで、コマンド探索や設計意図の記述を補助します。5階層のプラン（Lite／Pro／Mechanical／BIM／Ultimate）から機能を選べる価格構造で、AutoCADからの乗り換え層に強い製品です。

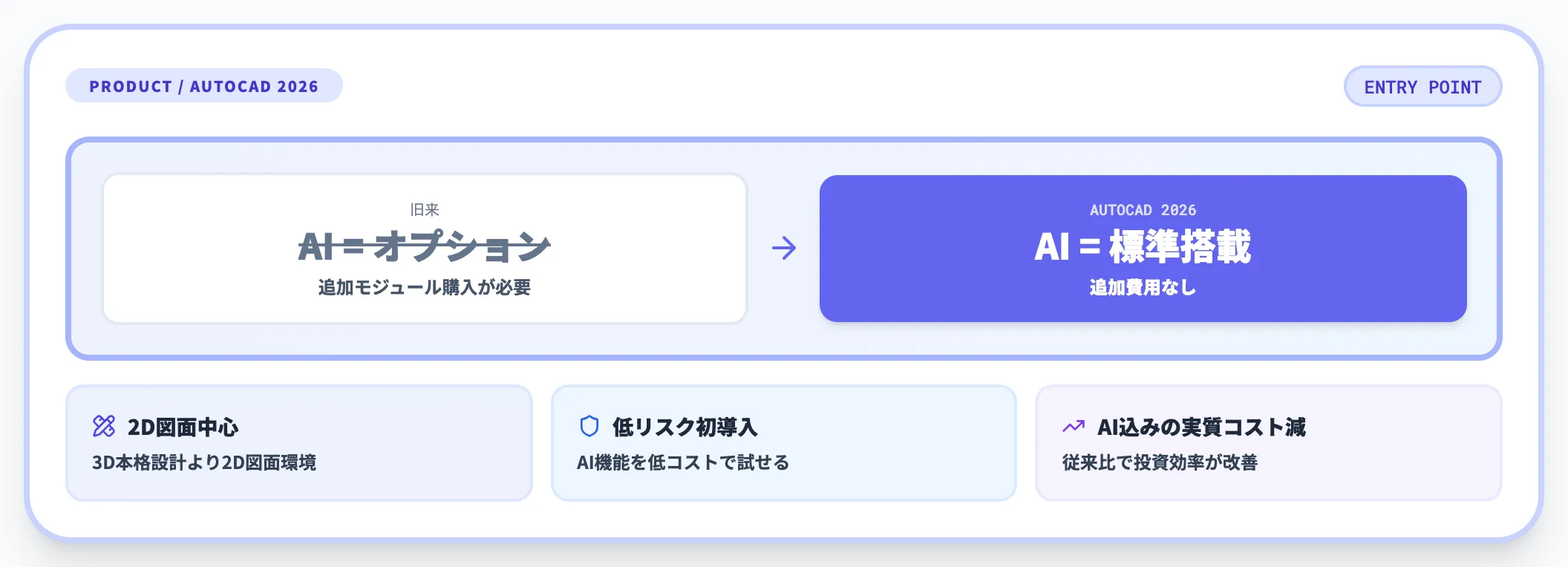

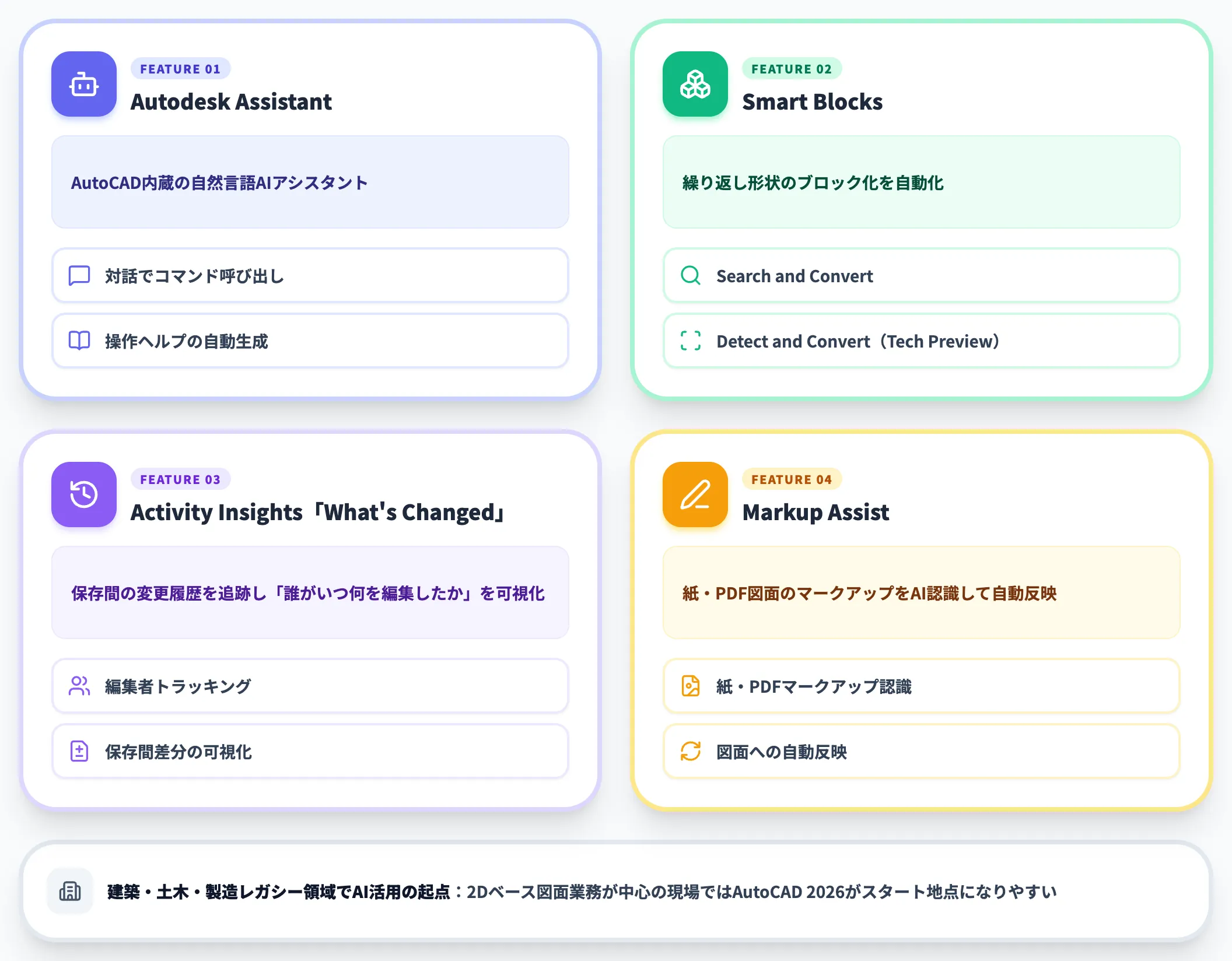

AutoCAD 2026——Smart BlocksとActivity Insights

AutoCAD 2026は、Autodesk Assistant、Smart Blocks（Search and Convert・Detect and Convert Tech Preview）、Activity Insights「What's Changed」、Markup Assistを標準搭載しています。2D CADユーザー向けのAI機能を網羅的に揃えた製品です。

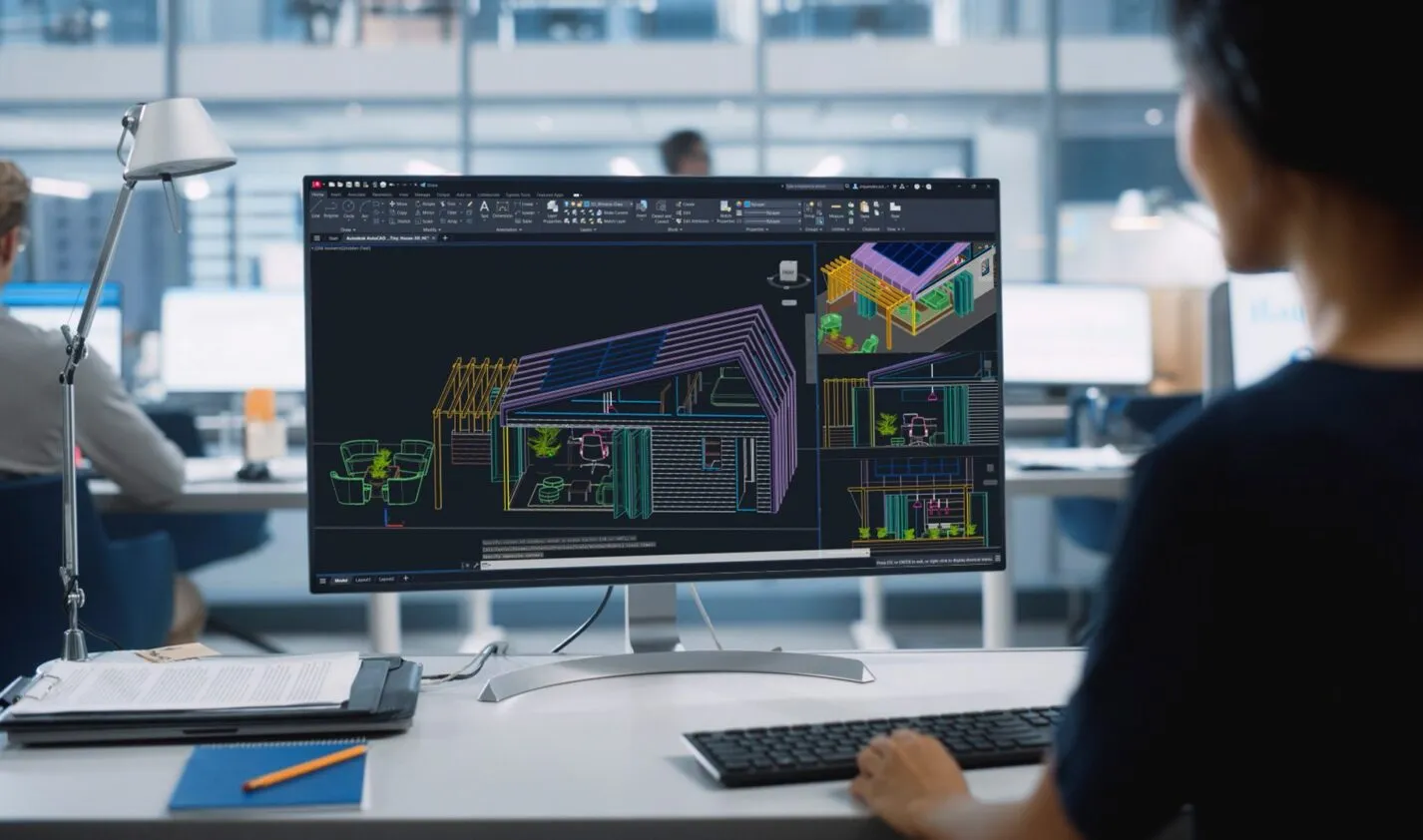

AutoCAD 2026の実UI表示。3D住宅モデルとレイアウトビューが同一画面に並び、リボンUIに拡張機能ボタンが標準搭載されている（出典：AutoCAD Blog）

Smart Blocksは繰り返し形状のブロック化を自動化し、Activity Insightsは保存間の変更履歴を追跡して「誰がいつ何を編集したか」を可視化します。

Markup Assistは紙・PDF図面のマークアップをAI認識して自動反映します。2Dベースの図面業務が中心の建築・土木・製造レガシー領域では、AutoCAD 2026がAI活用の起点になりやすい構造です。

---

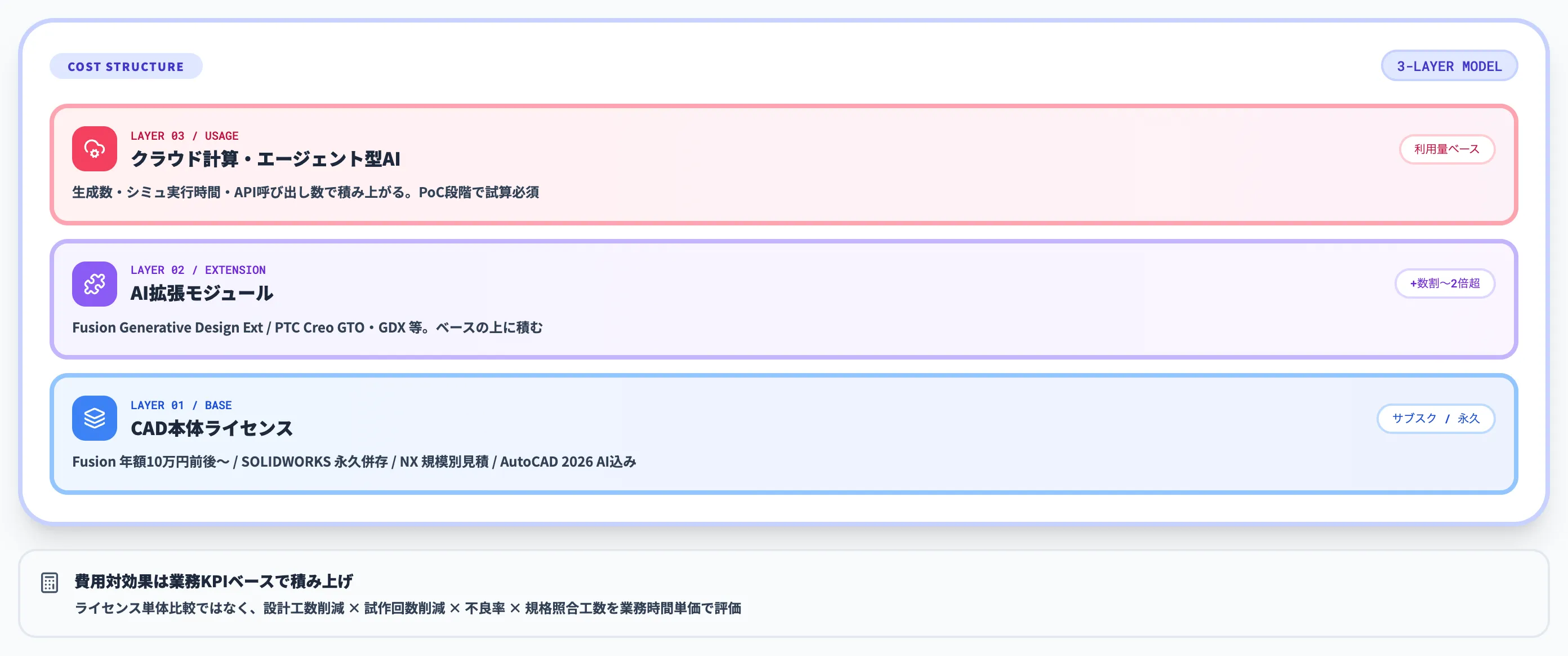

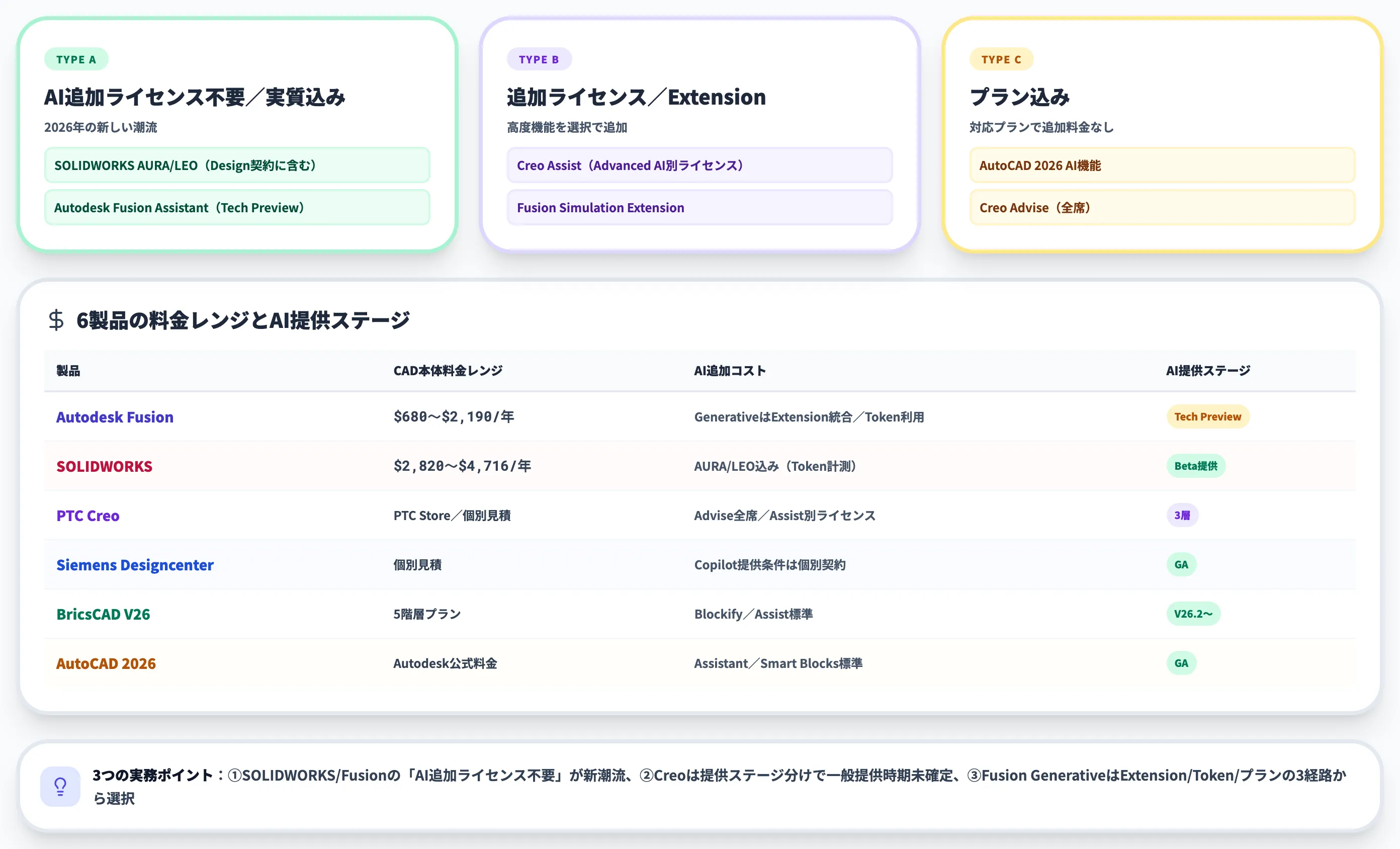

6製品の料金と提供条件

本セクションでは、主要6製品の料金体系とAI機能の提供条件（追加ライセンス要否・SaaS限定か否か・課金モデル）を整理します。

CAD本体のライセンス料金と、AI機能に追加コストが発生するかは製品ごとに構造が違います。

以下の表で、6製品の料金レンジとAI機能の提供条件をまとめました。

製品	CAD本体料金レンジ	AI機能の追加コスト	AI提供条件
Autodesk Fusion	$680〜$2,190/年（Base／Manufacturing／Design）	ジェネレーティブデザインはFusion Simulation Extensionに統合、Extensionなしでもstudy単位のToken利用可	AssistantはTech Preview、MCPは対応するFusion環境で利用可
SOLIDWORKS	Design Offer：年額$2,820〜$4,716（公式）／Design with Cloud Services：販売店への確認	AURA・LEOはライセンス込みでBetaアクセス（Token利用量計測、超過課金の公式明示なし）	AURA/LEOはBetaアクセス、Marieは発表・未提供
PTC Creo	PTC Store／個別見積（オンプレSubscription or SaaS版Creo+から選択）	Adviseは全Creo席に含まれる／AssistはAdvanced AI別ライセンス／AutomateはAlpha	Adviseは全席、Assistはclosed Beta、AutomateはAlpha
Siemens Designcenter（旧NX）	個別見積	Designcenter Copilotの提供条件は個別契約・見積で要確認	Design Copilot NX（2025年7月）→Designcenter Copilot（2026年6月〜）
BricsCAD V26	5階層（Lite／Pro／Mechanical／BIM／Ultimate、公式問い合わせ）	Blockify／AssistはV26.2標準	V26.2以降
AutoCAD 2026	Autodesk公式料金（AutoCAD標準）	Autodesk Assistant／Smart Blocksは標準	2026以降のプラン

この表から読み取れる実務上のポイントは次の3つです。

• AI追加ライセンス不要／実質込みの潮流
  SOLIDWORKS（AURA/LEO込み）とAutodesk Fusion Assistant（Tech Preview）が2026年の新しい構造として登場



• PTC Creoの3層提供ステージ
  Advise（全席）／Assist（closed Beta）／Automate（Alpha）で提供ステージを分ける構造で、AssistとAutomateの一般提供時期は現時点で未確定



• Autodesk Fusionジェネレーティブデザインの3経路課金
  2026年時点でFusion Simulation Extensionに統合され、Extension購入で継続利用／Extensionなしでstudy単位のToken消費／Fusion for Designプランに含める、の3経路を選べる

ライセンス構造・提供ステージ・課金経路のどれで比較するかが、2026年のCAD搭載AI選定の実務判断軸になります。

以降、6製品の料金と提供条件を順に掘り下げます。

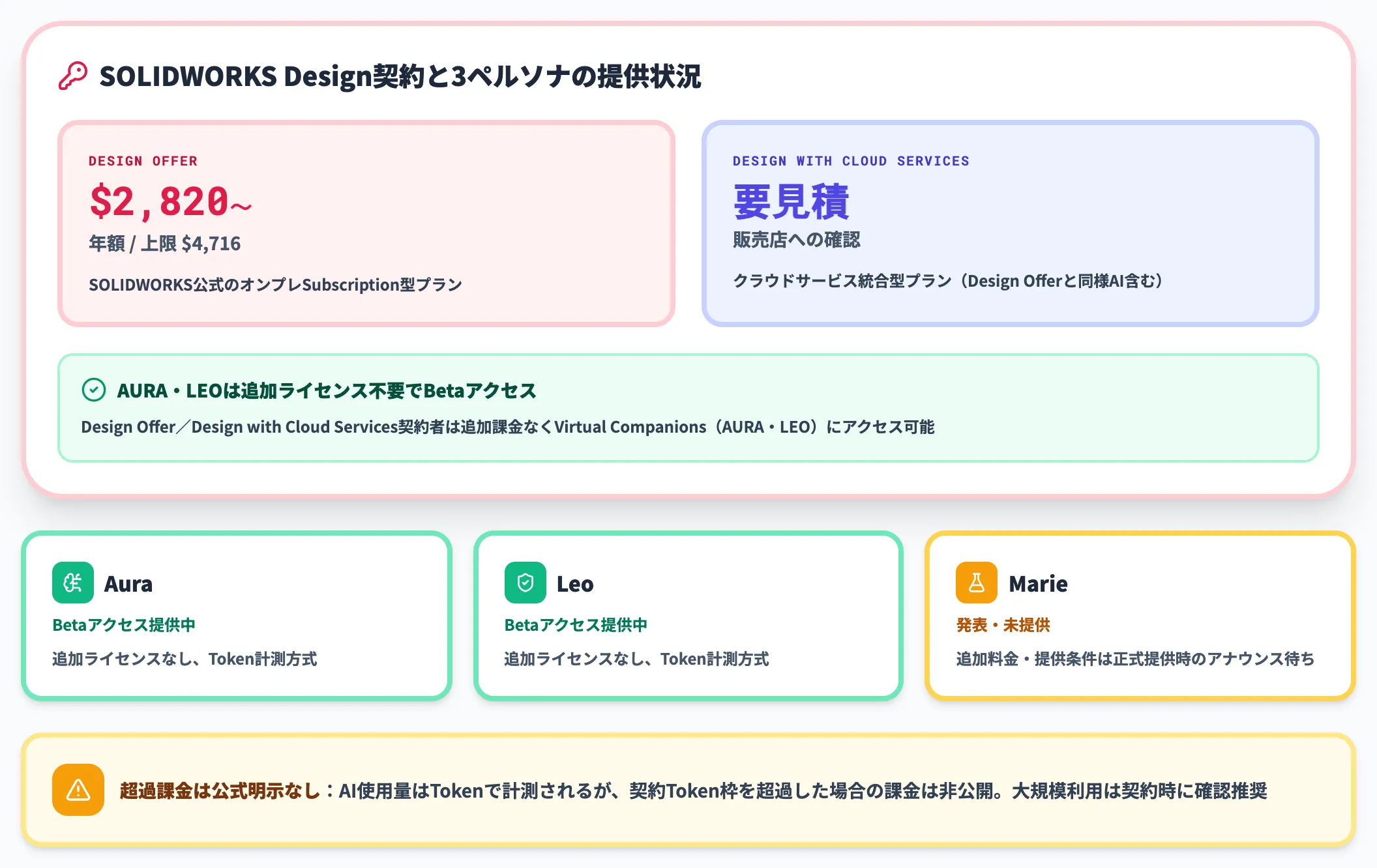

SOLIDWORKSのAURA/LEOはライセンス込み、Marieは後日提供

SOLIDWORKSのVirtual Companions（AURA・LEO）は、追加ライセンスなしでSOLIDWORKS Design Offer契約者が利用可能です。AI使用量はTokenで計測されますが、契約プランに含まれるToken枠を超過した場合の追加課金は公式に明示されていないため、大規模利用を想定する企業は契約時に確認するのが安全です。

Marieは後日提供で、規制産業（医療機器・航空宇宙・化学）向けの材料・化学知識を担う位置づけです。追加料金の有無や提供条件は、正式提供時のアナウンスを待つ必要があります。

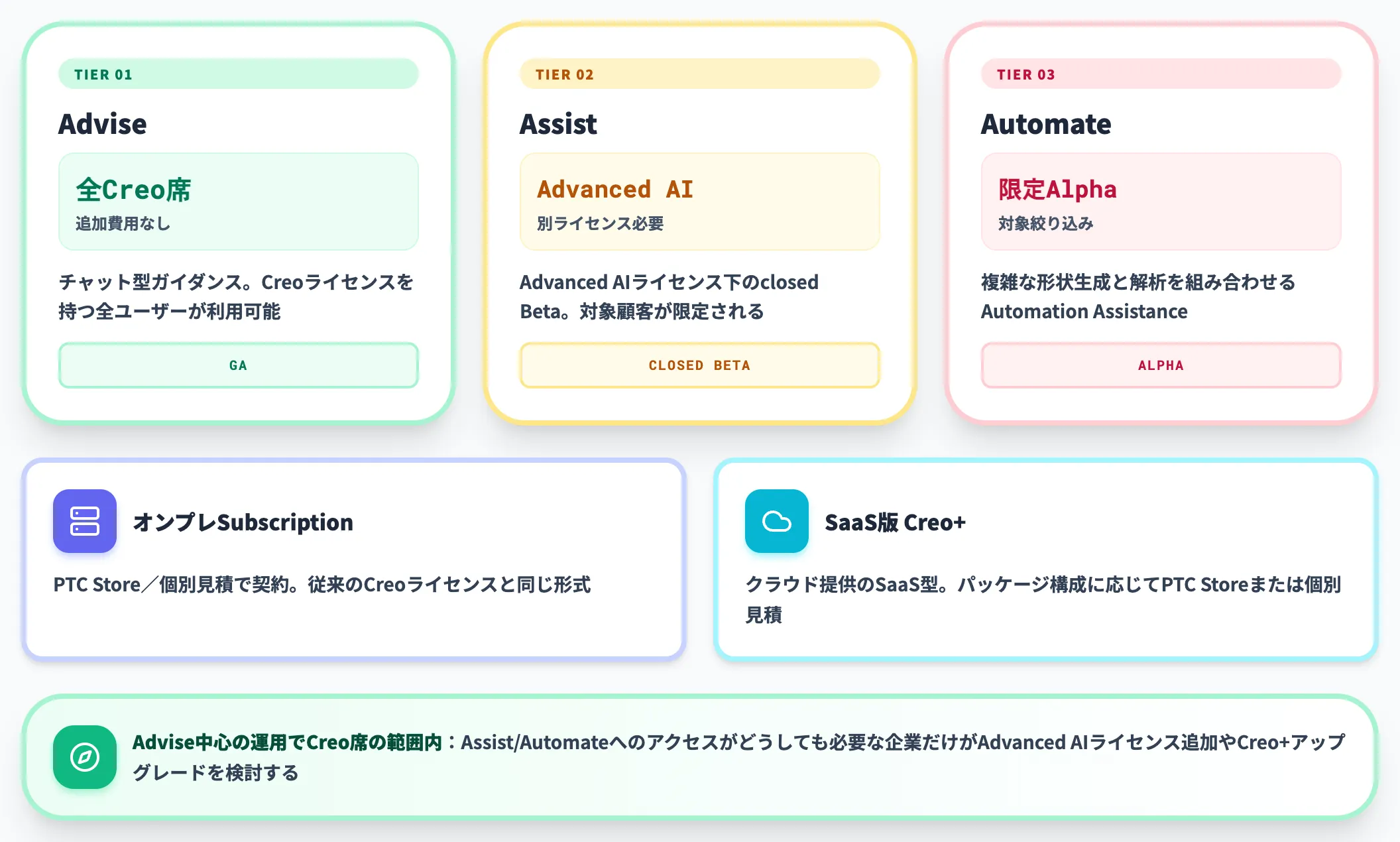

Creo AIはAdvise／Assist／Automateの3層で提供ステージが分かれる

Creo AI Adviseは全Creo席で利用可能ですが、AssistはAdvanced AI別ライセンス下のclosed Beta、Automation Assistanceは限定Alphaで対象顧客が絞られます。

PTCが公表している範囲では、AssistとAutomateの全席一般提供時期は未定です。

Creoの料金はPTC公式ページでオンプレSubscriptionまたはSaaS版Creo+から選択し、パッケージ構成に応じてPTC Storeまたは個別見積となります。Advise中心の運用で足りる場合はCreo席の範囲内で使えるため、AssistまたはAutomateへのアクセスがどうしても必要な企業だけがAdvanced AIライセンス追加やCreo+アップグレードを検討する形が実務的です。

---

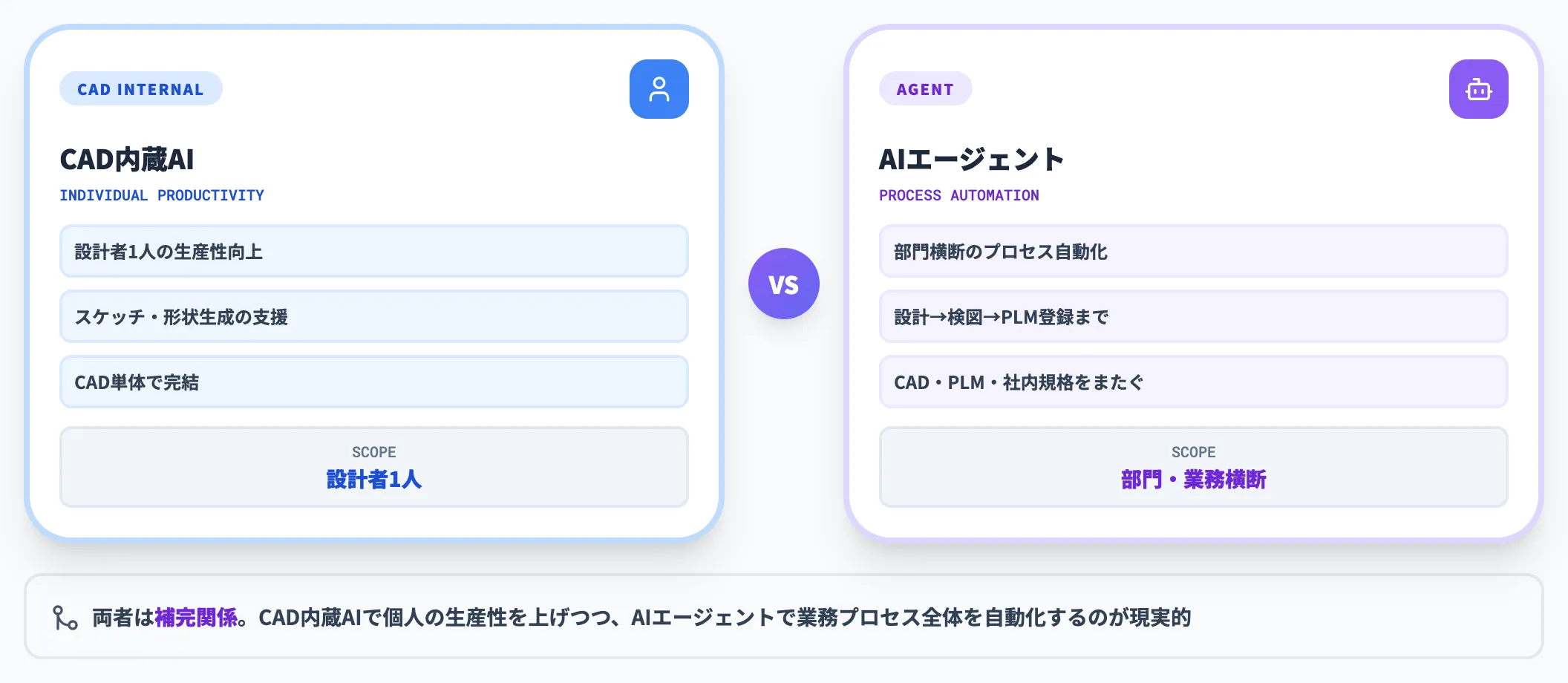

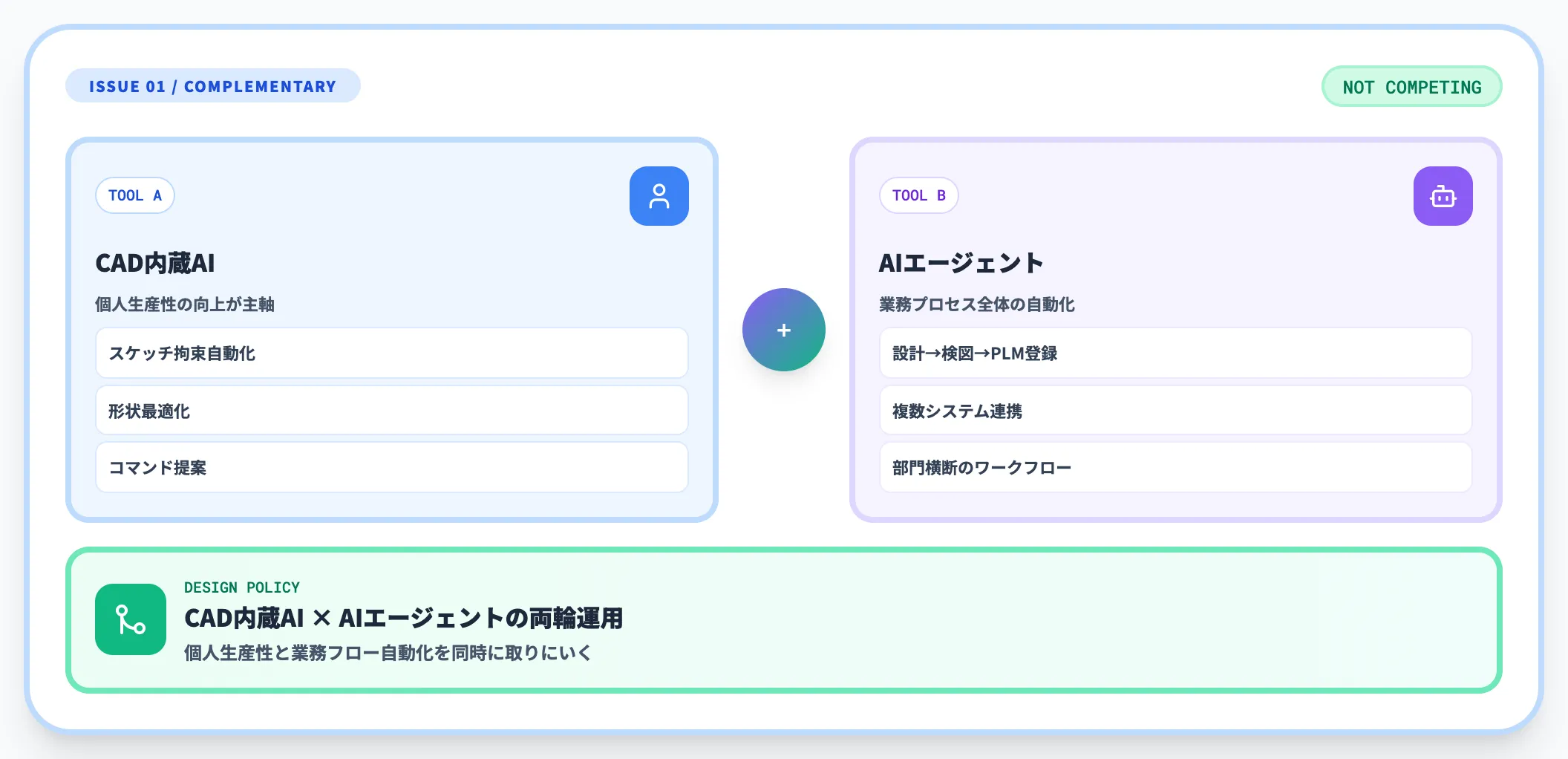

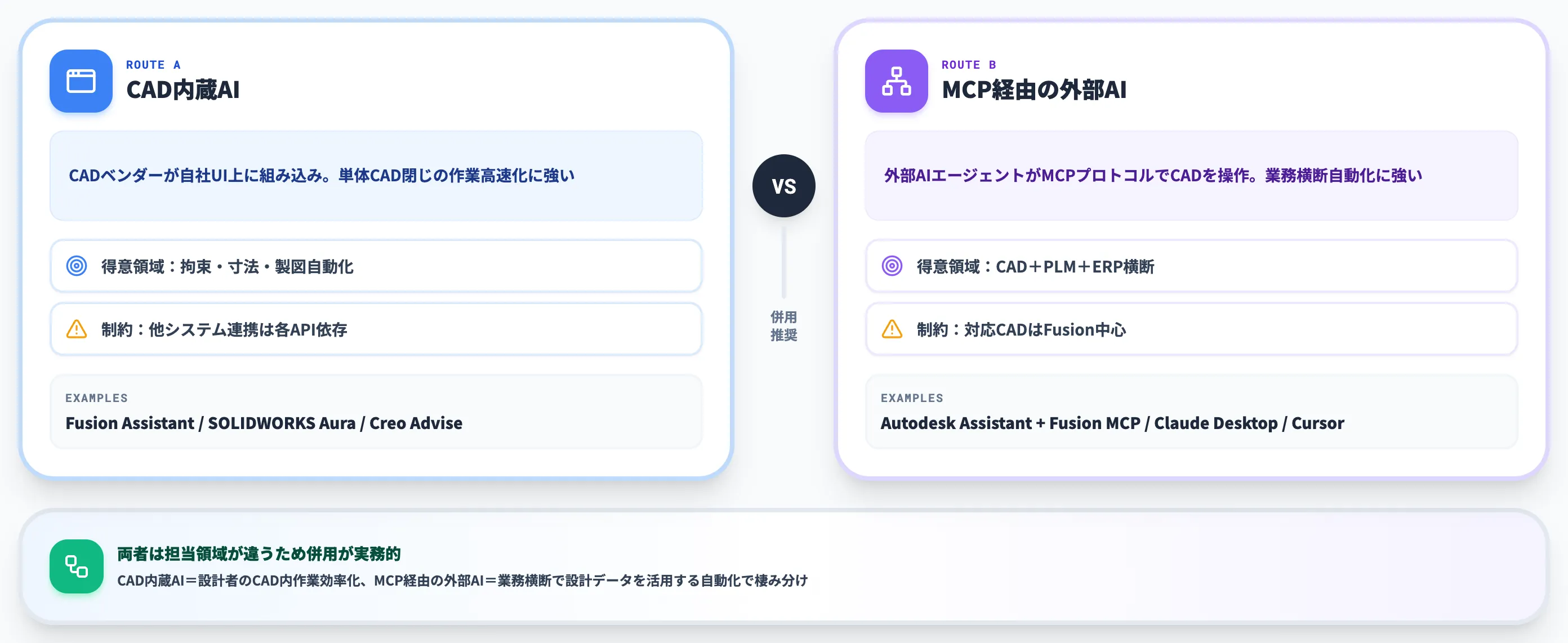

3D CAD × AIエージェントに接続する2つの経路

3D CAD × AIを実務に組み込む方法は、大きく2つの経路に分かれます。

1つはCAD本体に組み込まれた内蔵AI（Autodesk Assistant、SOLIDWORKS Aura等）を使う経路、もう1つは外部AIエージェント（Claude、ChatGPT、社内Copilot）からMCP（Model Context Protocol）経由でCADを操作する経路です。

以下の表で、2つの経路の違いを整理しました。

経路	実装方式	得意領域	制約
CAD内蔵AI	CADベンダーが自社UI上に組み込み	単体CAD作業の高速化、拘束・寸法・製図の自動化	他システム連携は限定的、CAD閉じの作業に強い
MCP経由の外部AI	外部AIエージェントがMCPプロトコルでCADを操作	複数システム横断（CAD＋PLM＋ERP＋Slack等）	対応CADは現時点でFusionが中心、他CADは順次

両者はどちらかを選ぶというより、担当領域が違うため併用するのが実務的です。CAD内蔵AIは「設計者が使うCADの中の作業効率化」、MCP経由の外部AIは「業務横断で設計データを活用する自動化」で棲み分けが進んでいます。

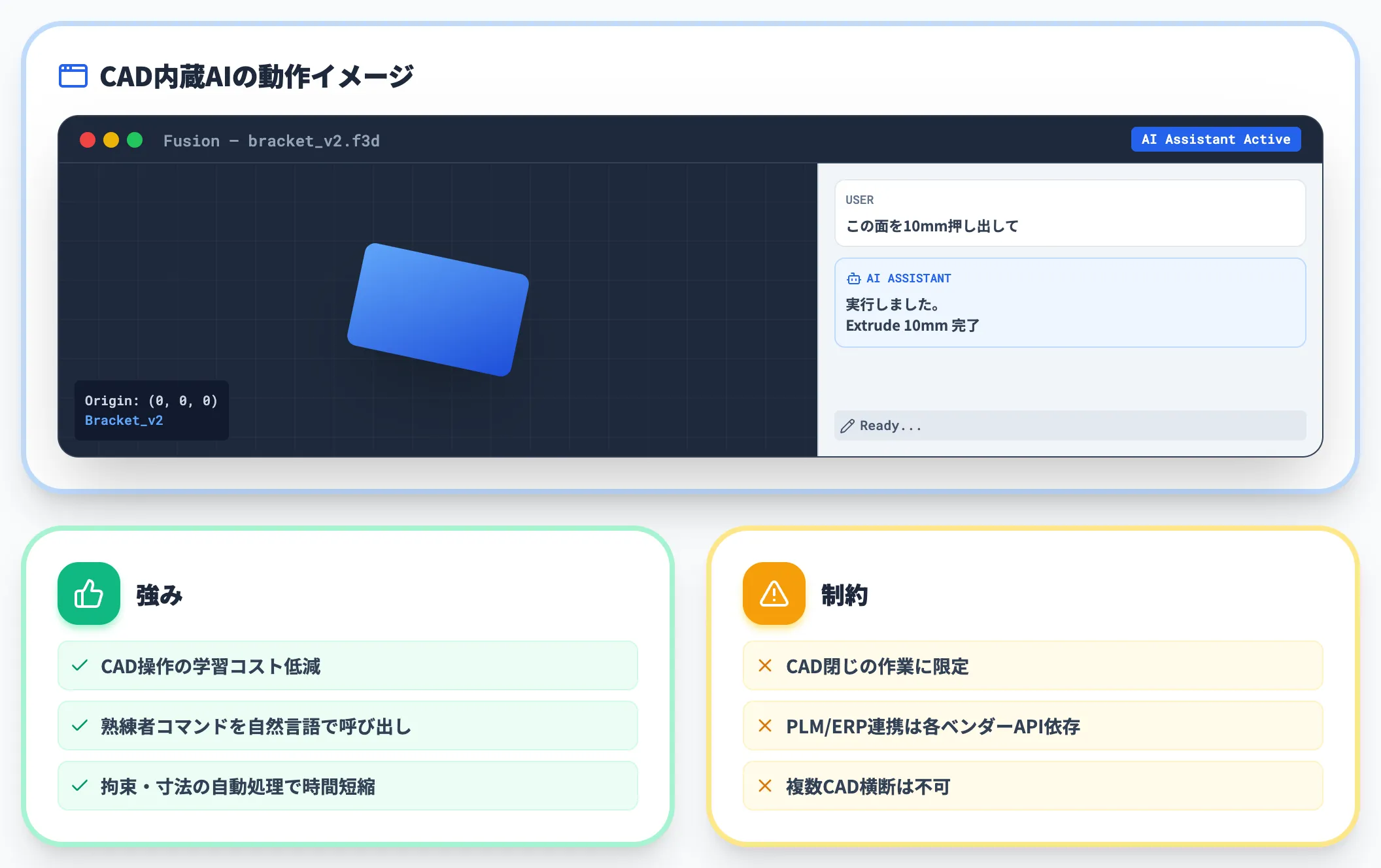

CAD内蔵AIは「単一CAD閉じの作業高速化」に強い

CAD内蔵AIは、CADベンダーが自社UI上に組み込んだAIで、対象CADの操作にプロンプト経由で直接アクセスできます。

Fusion Assistantは押し出し・拘束・パラメータ変更などの基本モデリング・製造操作を自然言語で実行、SOLIDWORKS AuraはSOLIDWORKS内で設計履歴・意思決定を保持したまま対話を進めます。

強みは、「CAD操作の学習コストが下がる」「熟練者しか知らないコマンドを自然言語で呼び出せる」「拘束や寸法の自動処理で単純作業時間が縮む」点です。

制約は、CAD閉じの作業に強い一方で、CAD外のシステム（PLM・ERP・生産管理）との連携は各ベンダーの提供APIに依存する点です。

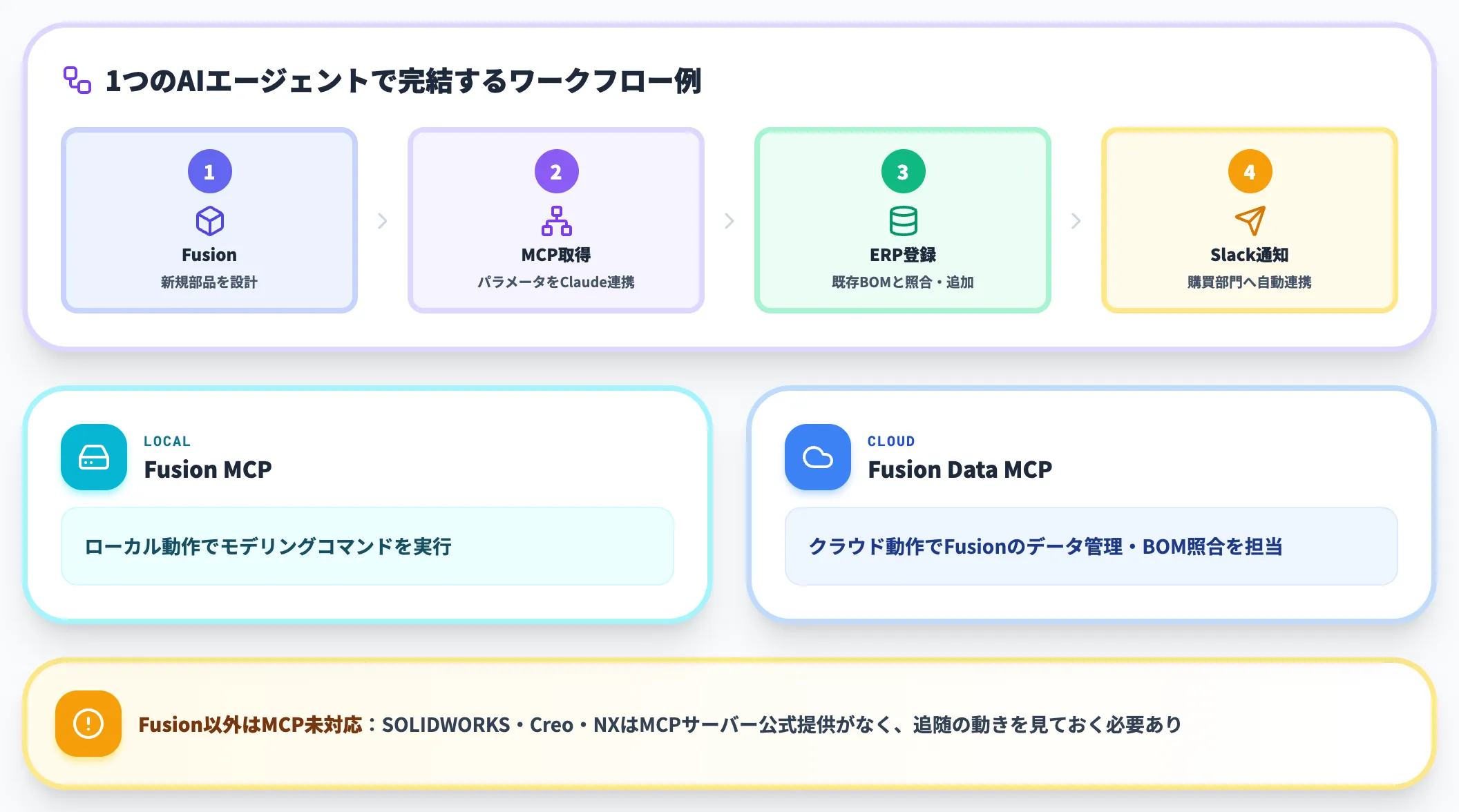

MCP経由の外部AIエージェントで業務横断自動化

2026年に注目されているのが、外部AIエージェントがMCP（Model Context Protocol）経由でCADを操作する経路です。

AutodeskはFusion MCPサーバー（ローカル動作・モデリング実行）とFusion Data MCPサーバー（クラウド動作・データ管理）の両方を公開しています。

AutodeskのMCPサーバー群。中央のAutodeskロゴから複数方向へ光線が伸び、CADから外部AIエージェント基盤まで多方向接続する設計思想を象徴（出典：Autodesk AI）

この構造の実務価値は、CADが単体の設計ツールから業務プロセスの一部品に組み込まれる点です。

例えば「Fusionで設計した新規部品のパラメータをMCP経由で取得し、Claude Desktopが既存BOM表と照合、差分をERPに登録、Slackで購買部門に通知する」のような複数システム横断ワークフローが1つのAIエージェントで完結します。

Autodeskが最も直接的な利用経路としているのは、Autodesk Assistantを介したFusion Data MCP利用ですが、組み込み認証フローに対応するClaude Desktop・VS Codeからも接続できます。

Fusion以外のCAD（SOLIDWORKS・Creo・NX）は現時点でMCPサーバー公式提供がなく、追随の動きを見ておく必要があります。

---

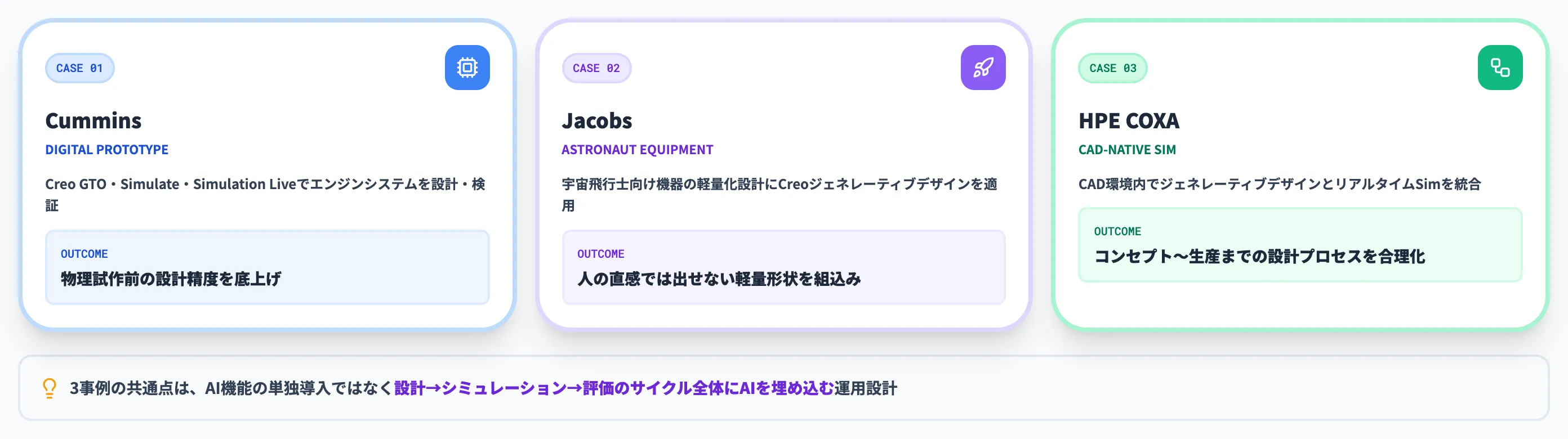

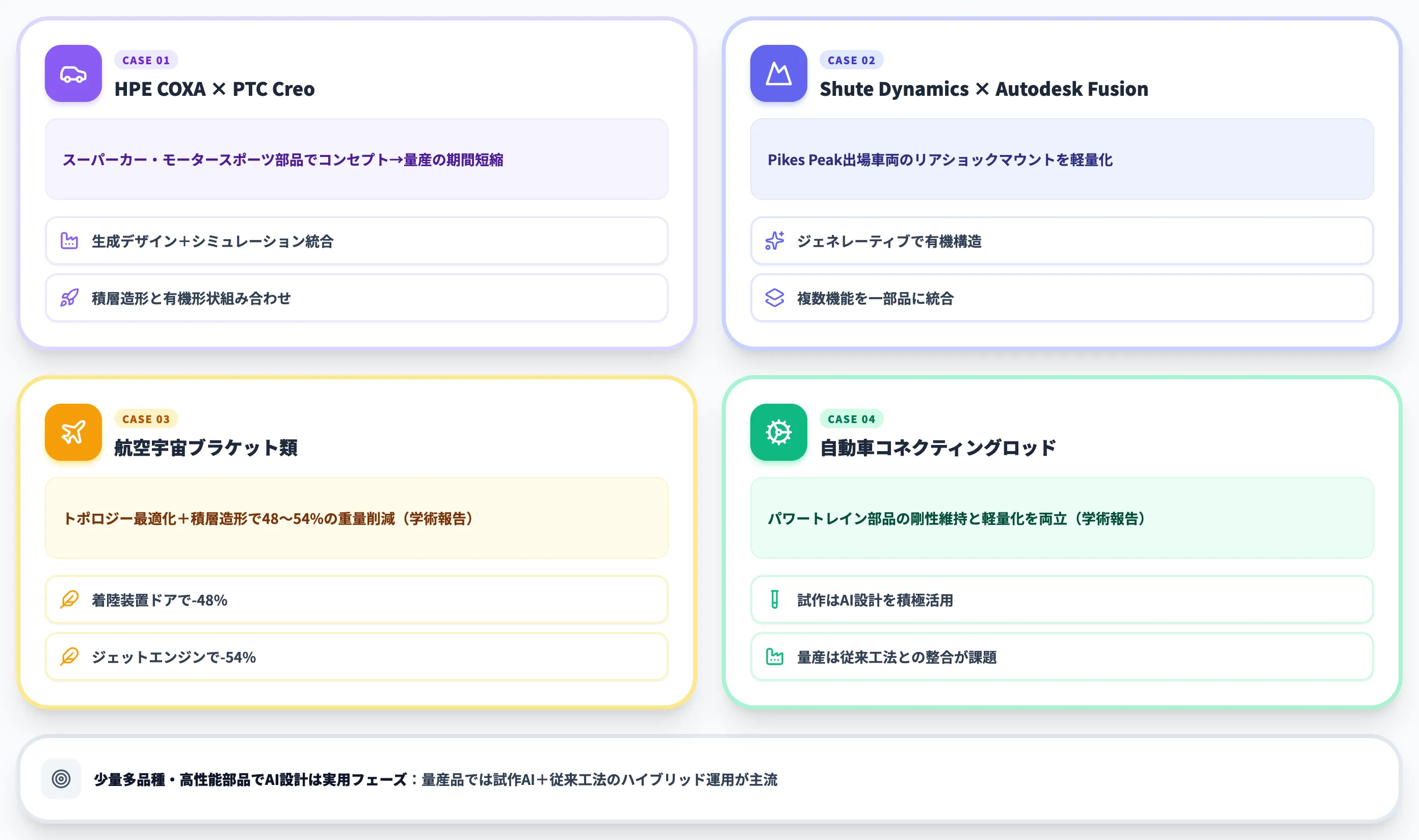

3D CAD × AI活用事例——モータースポーツ・航空宇宙・製造業

本セクションでは、3D CAD × AIの実用性を示す活用事例を整理します。

ジェネレーティブデザインとトポロジー最適化を実業務に投入した事例を中心に、業種横断で扱います。

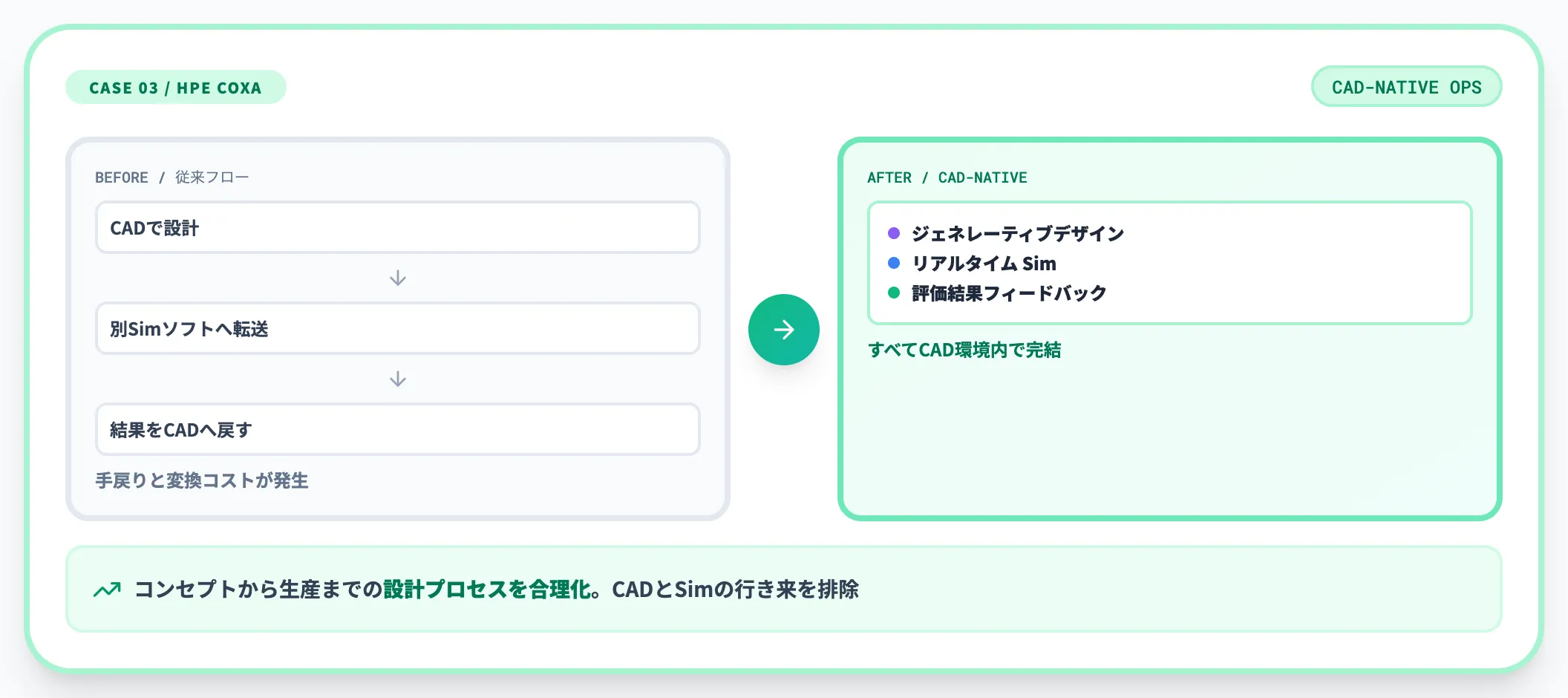

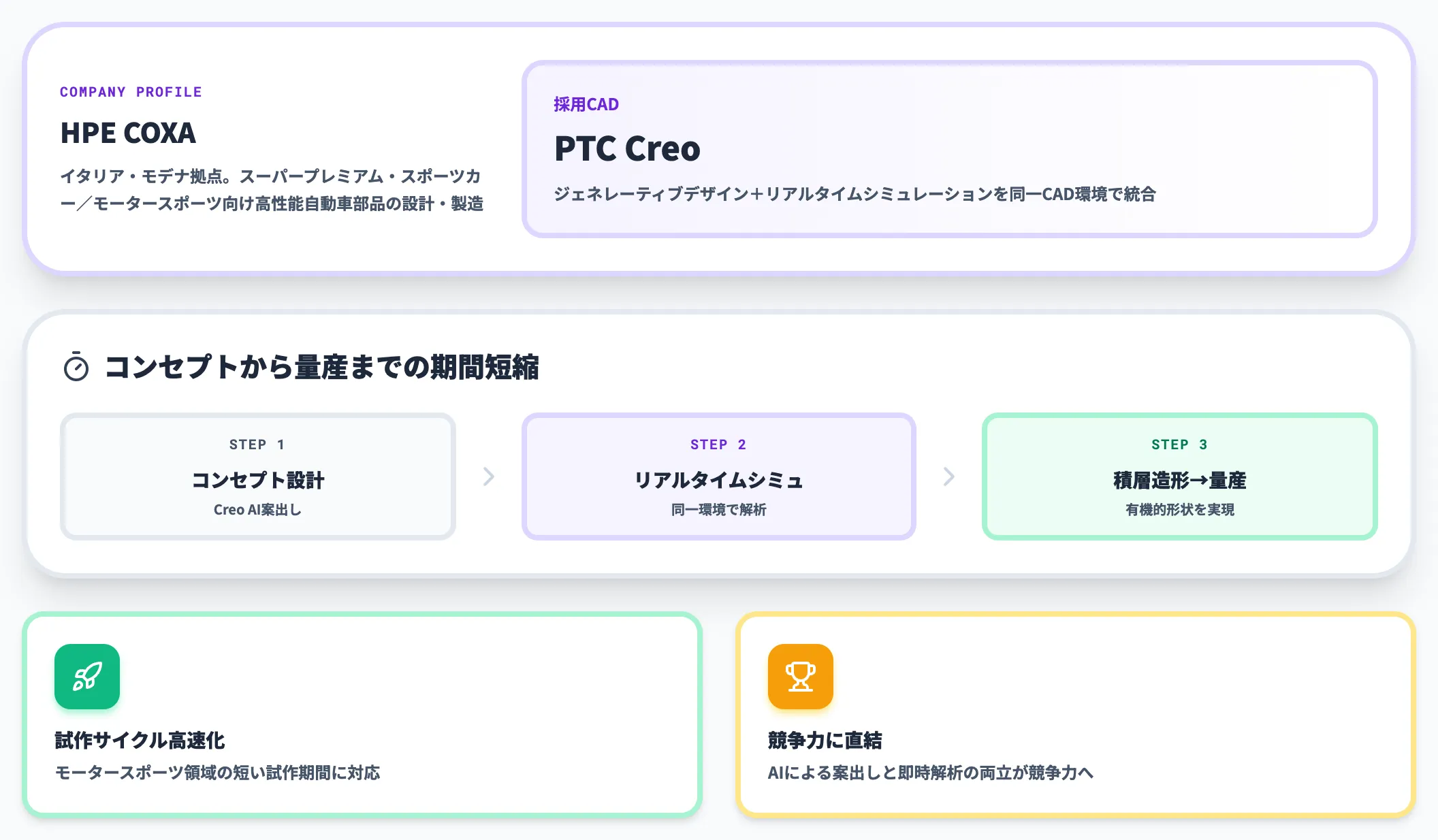

HPE COXA×PTC Creoでスーパーカー部品の設計期間短縮

イタリア・モデナに拠点を置くHPE COXAは、世界的なスーパープレミアム・スポーツカーブランドやモータースポーツ向けの高性能自動車部品を設計・製造するエンジニアリング企業です。

PTC Creoのジェネレーティブデザインとリアルタイムシミュレーションを同一CAD環境で統合し、コンセプトから量産までの設計期間を短縮しています。
積層造形との組み合わせで、従来の鋳造・切削では実現できなかった有機的形状の部品を、性能を維持しつつ短期間で市場投入できるようになっているのが特徴です。

モータースポーツ・スーパーカー領域では試作サイクルが極めて短く、AIによる案出しと即時解析の両立が競争力に直結する構造があります。

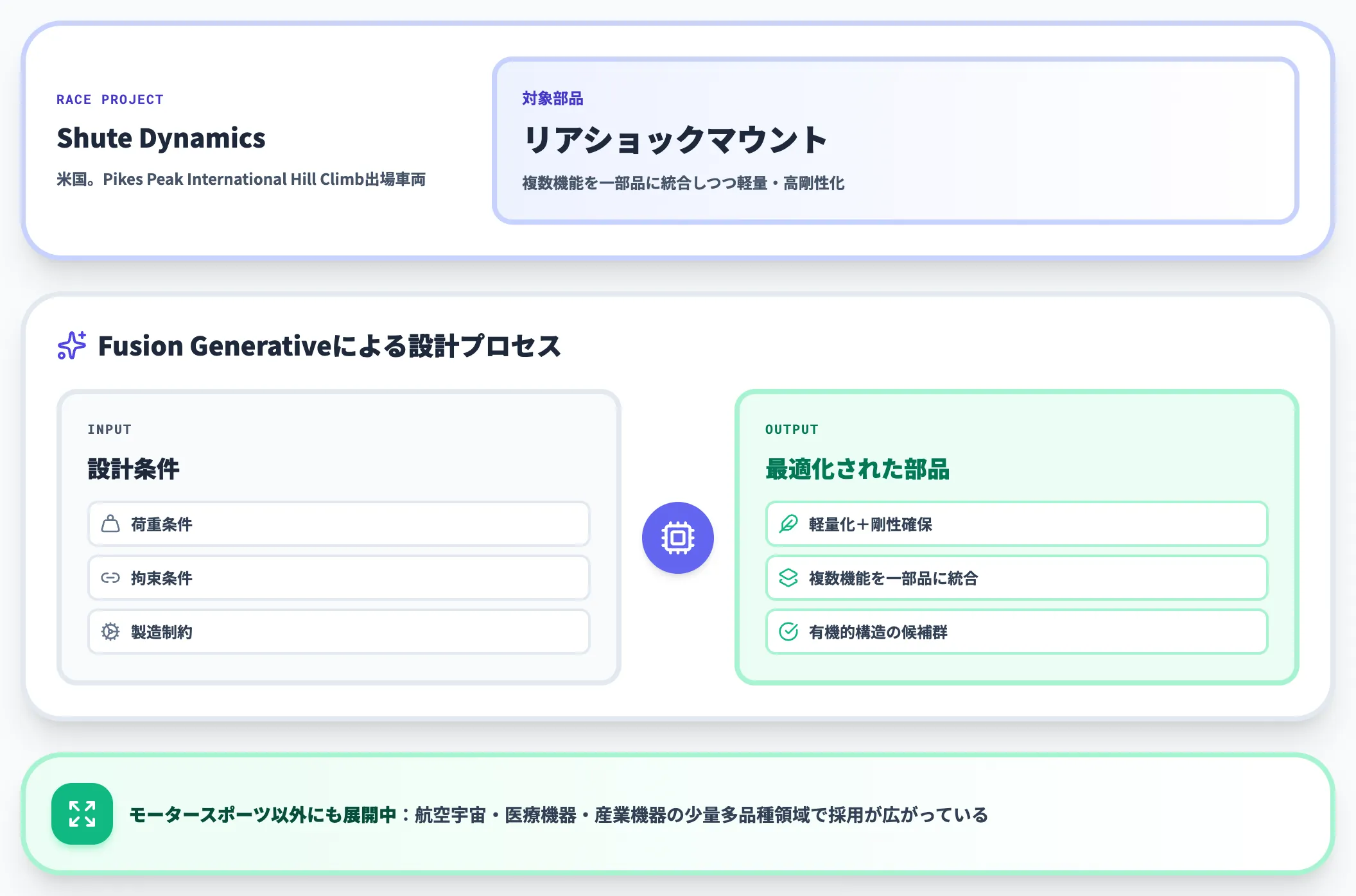

Shute Dynamics×Autodesk Fusionでレース車両を軽量化

米国のShute Dynamicsは、Pikes Peak International Hill Climbに出場するレース車両にAutodesk Fusionのジェネレーティブデザインを採用しました。

荷重条件と拘束を入力し、AIが生成した複数の候補形状から、剛性を確保しつつ質量を削減したリアショックマウント部品を選定しています。

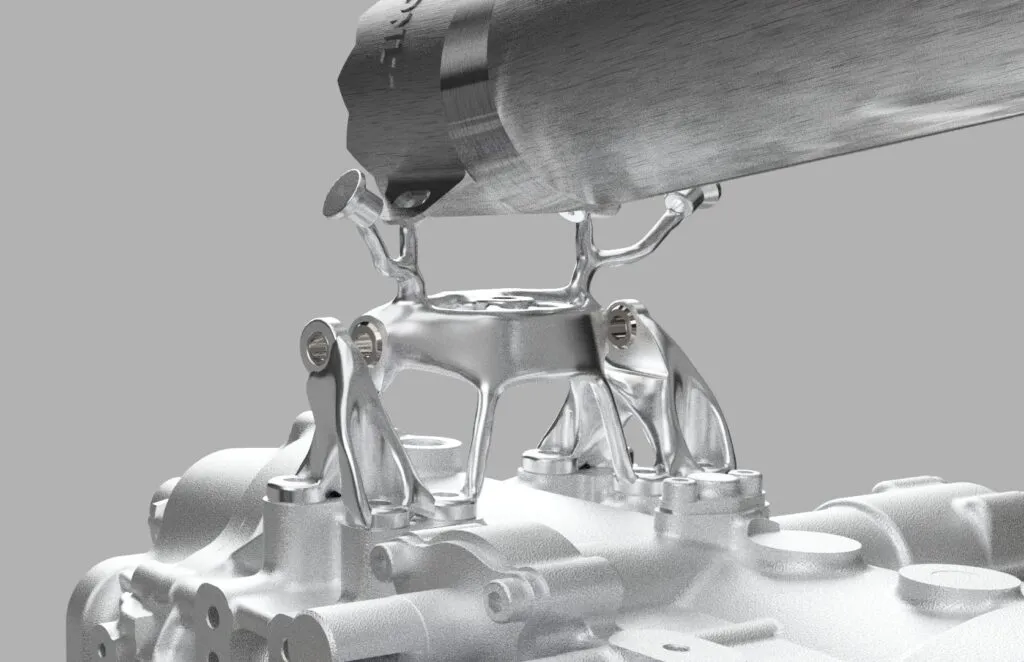

Shute DynamicsがAutodesk Fusionのジェネレーティブデザインで設計したリアショックマウント部品。複数機能を一部品に統合しつつ軽量・高剛性化した最適化結果（出典：Autodesk Fusion Blog）

こうした「AIが荷重・拘束条件から自律的に有機構造を生成し、複数機能を一部品に統合する」パターンは、モータースポーツ以外にも航空宇宙・医療機器・産業機器の少量多品種領域で採用が広がっています。

Fusionのジェネレーティブデザインでは、積層造形を含む製造方法を制約として設定できます。ただしShute Dynamics側は当該部品の製造方法までは公開しておらず、事例として確認できるのは、リアショックマウントへ複数機能を統合し軽量・高剛性化した点までです。

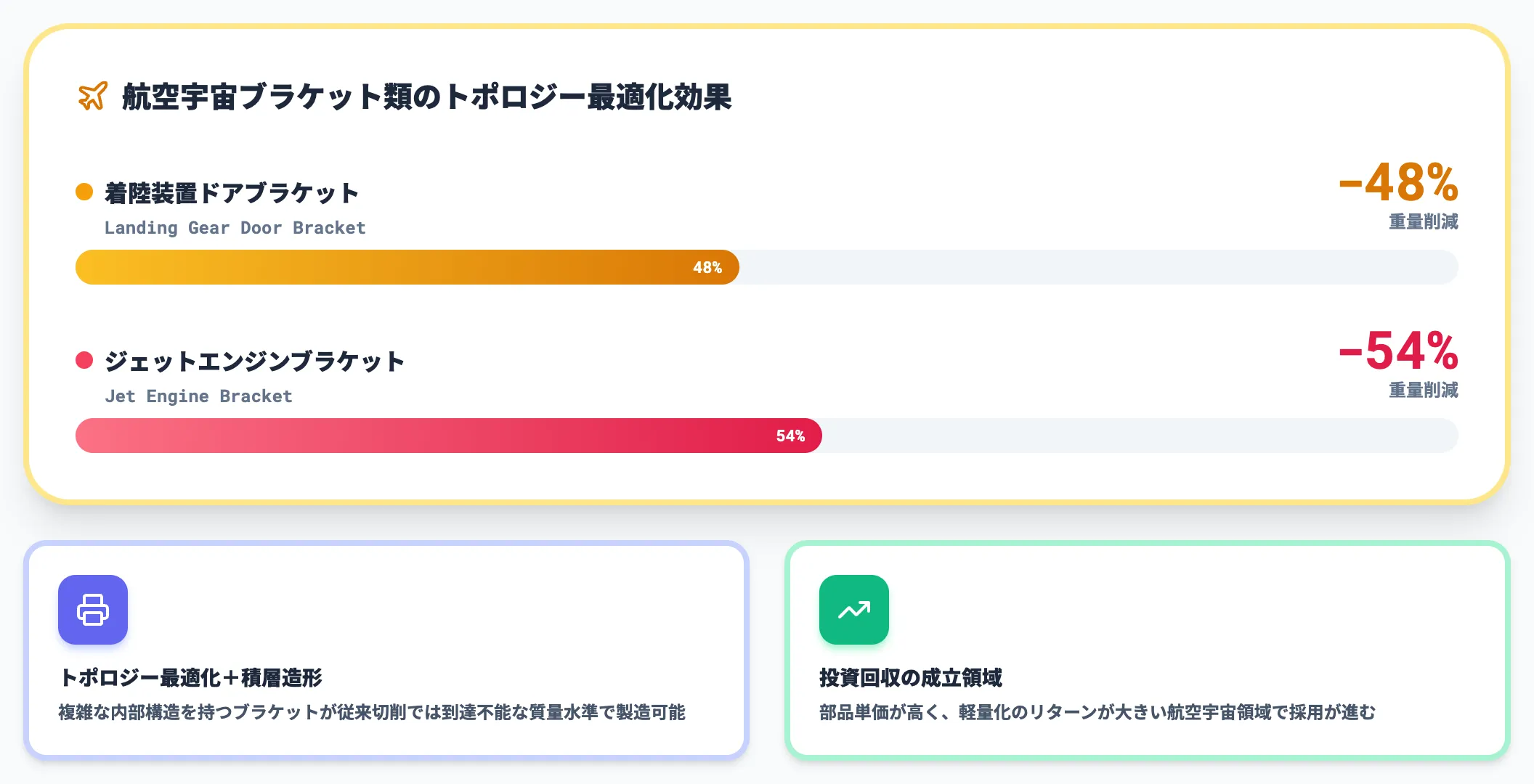

航空宇宙ブラケットで48〜54%の質量削減

学術論文としては、航空宇宙のブラケット類にトポロジー最適化を適用し、着陸装置ドアブラケットで約48%、ジェットエンジンブラケットで約54%の重量削減を報告した研究があります。積層造形との組み合わせで、複雑な内部構造を持つブラケットが、従来の切削工法では到達できない質量水準で製造できるようになりました。

同じ論文では、着陸装置ドアブラケット約48%・ジェットエンジンブラケット約54%のように部品ごとに再設計効果が異なることが示されています。航空宇宙のように部品単価が高く軽量化のリターンが大きい領域では、こうしたトポロジー最適化+積層造形の投資回収が成立しやすい構造です。

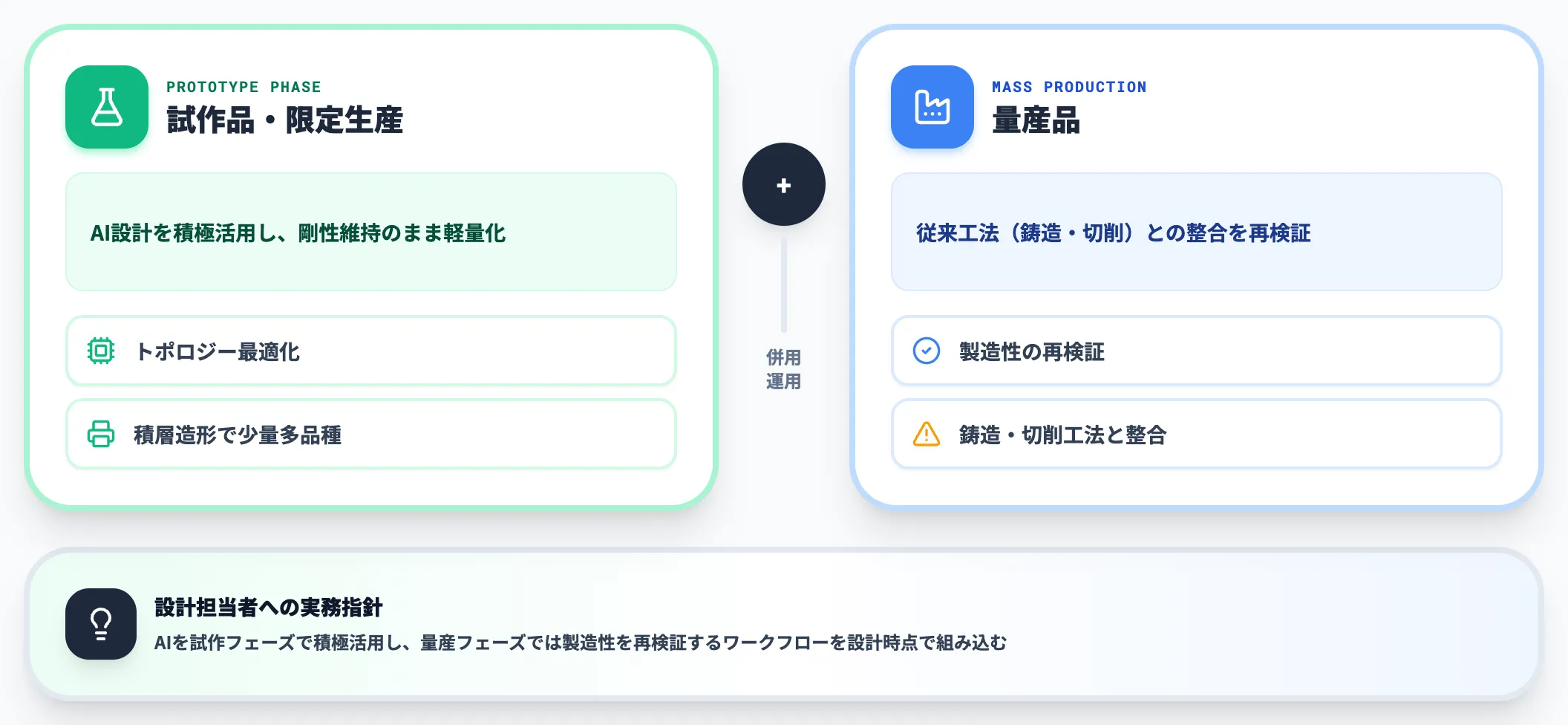

自動車のコネクティングロッド軽量化と製造性

パワートレイン部品では、コネクティングロッドの再設計にトポロジー最適化を適用し、剛性を維持したまま質量を削減した事例が学術報告されています。トポロジー最適化＋積層造形の組み合わせは、少量多品種の高性能部品では実用フェーズに入っていますが、量産品では鋳造・切削工法との整合性が課題として残ります。

実務では「試作品・限定生産品にAI設計を投入し、量産品は従来工法で製造」というハイブリッド運用が主流です。設計担当者としては、AIを試作フェーズで積極活用し、量産フェーズでは製造性を再検証するワークフローを設計時点で組み込むことが実務的な使い方になります。

---

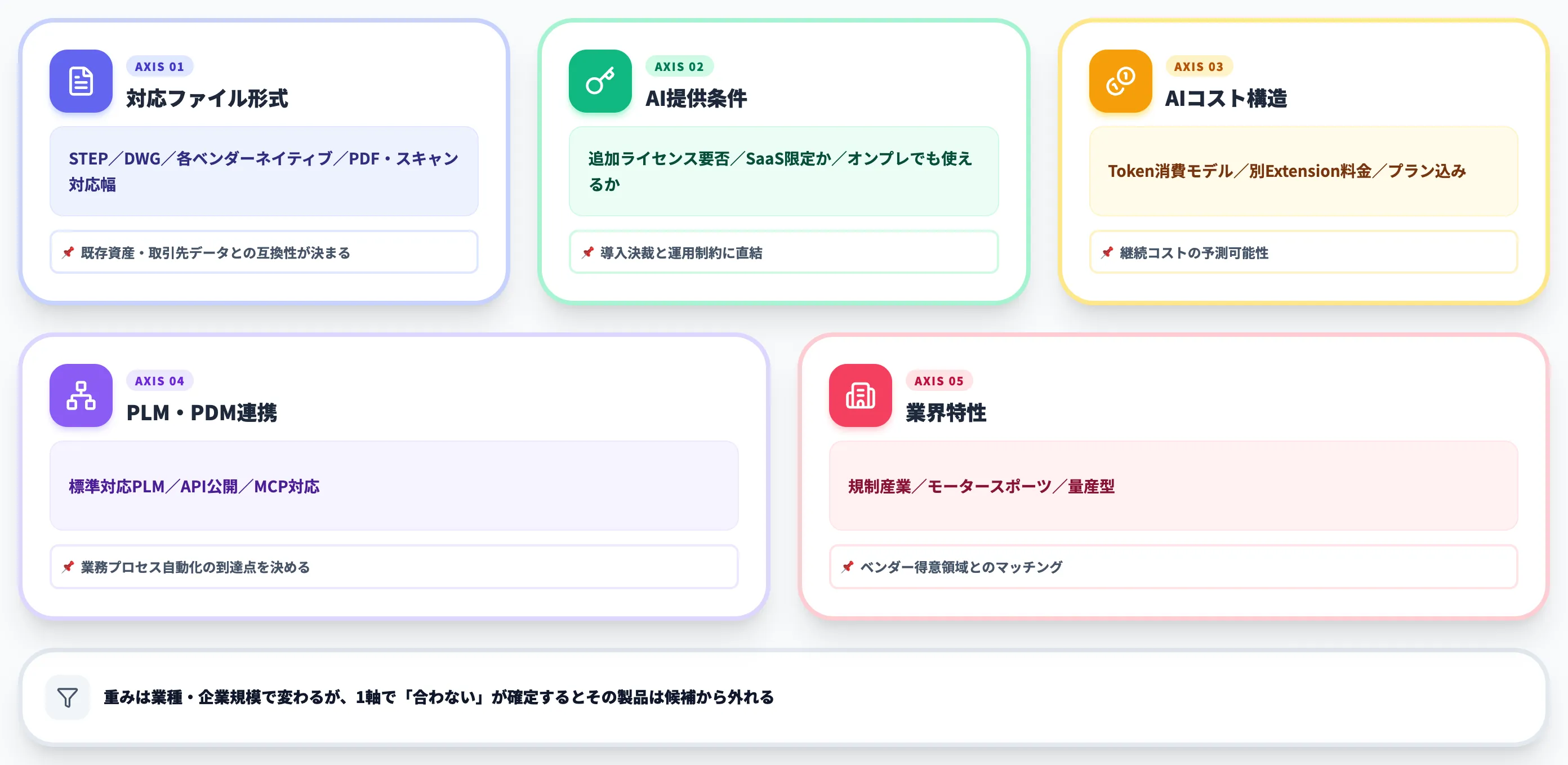

自社に合う3D CAD × AIを絞り込む5つの選定軸

本セクションでは、6製品からどれを選ぶかを決めるための選定基準を5軸で整理します。CAD本体の機能差ではなく、AI機能を実務投入するうえで見落としがちな観点を中心に扱います。

以下の表で、5つの選定軸を整理しました。

選定軸	見るポイント	判断への効き方
対応ファイル形式	STEP／DWG／各ベンダーネイティブ／PDF・スキャンの対応幅	既存資産・取引先データとの互換性
AI提供条件	追加ライセンス要否／SaaS限定か／オンプレでも使えるか	導入決裁と運用制約に直結
AIコスト構造	Token消費モデル／別Extension料金／プラン込み	継続コストの予測可能性
PLM・PDM連携	標準対応PLM／API公開／MCP対応	業務プロセス自動化の到達点
業界特性	規制産業対応（医療／航空／化学）／モータースポーツ／量産型	ベンダー得意領域とのマッチング

各軸の重みは業種・企業規模で変わりますが、いずれか1軸で「合わない」が確定するとその製品は候補から外れる構造になります。以降、軸ごとの見方を掘り下げます。

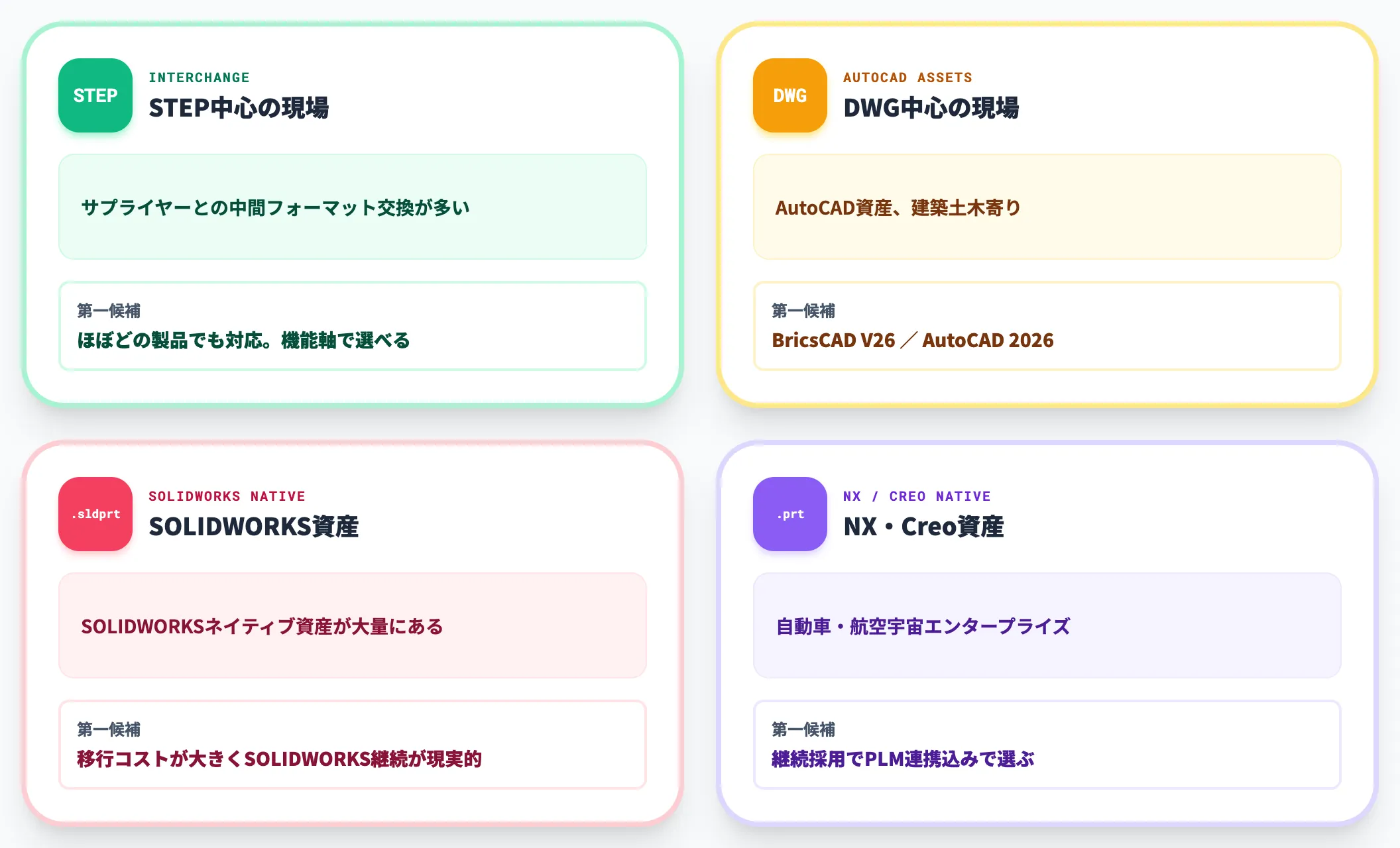

対応ファイル形式は既存資産と取引先で決まる

3D CADの原本ファイル形式は、STEP（汎用中間フォーマット）・DWG（AutoCAD）・各ベンダーネイティブ（.sldprt／.prt／.f3d）に分かれます。

既存資産や取引先データが特定形式で偏っている場合、その形式に強いCADを選ぶ制約が生まれます。2D CADとの混在環境も含めた比較整理は、AI搭載CADソフトとは？の解説記事にまとめています。

• STEP中心の現場（サプライヤーとの中間フォーマット交換が多い）→ ほぼどの製品でも対応、機能軸で選べる
• DWG中心の現場（AutoCAD資産・建築土木寄り）→ BricsCAD V26・AutoCAD 2026が第一候補
• SOLIDWORKSネイティブ資産が大量にある現場 → 移行コストが大きくSOLIDWORKS継続が現実的
• NX・Creoネイティブ資産（自動車・航空宇宙エンタープライズ）→ 継続採用でPLM連携込みで選ぶ

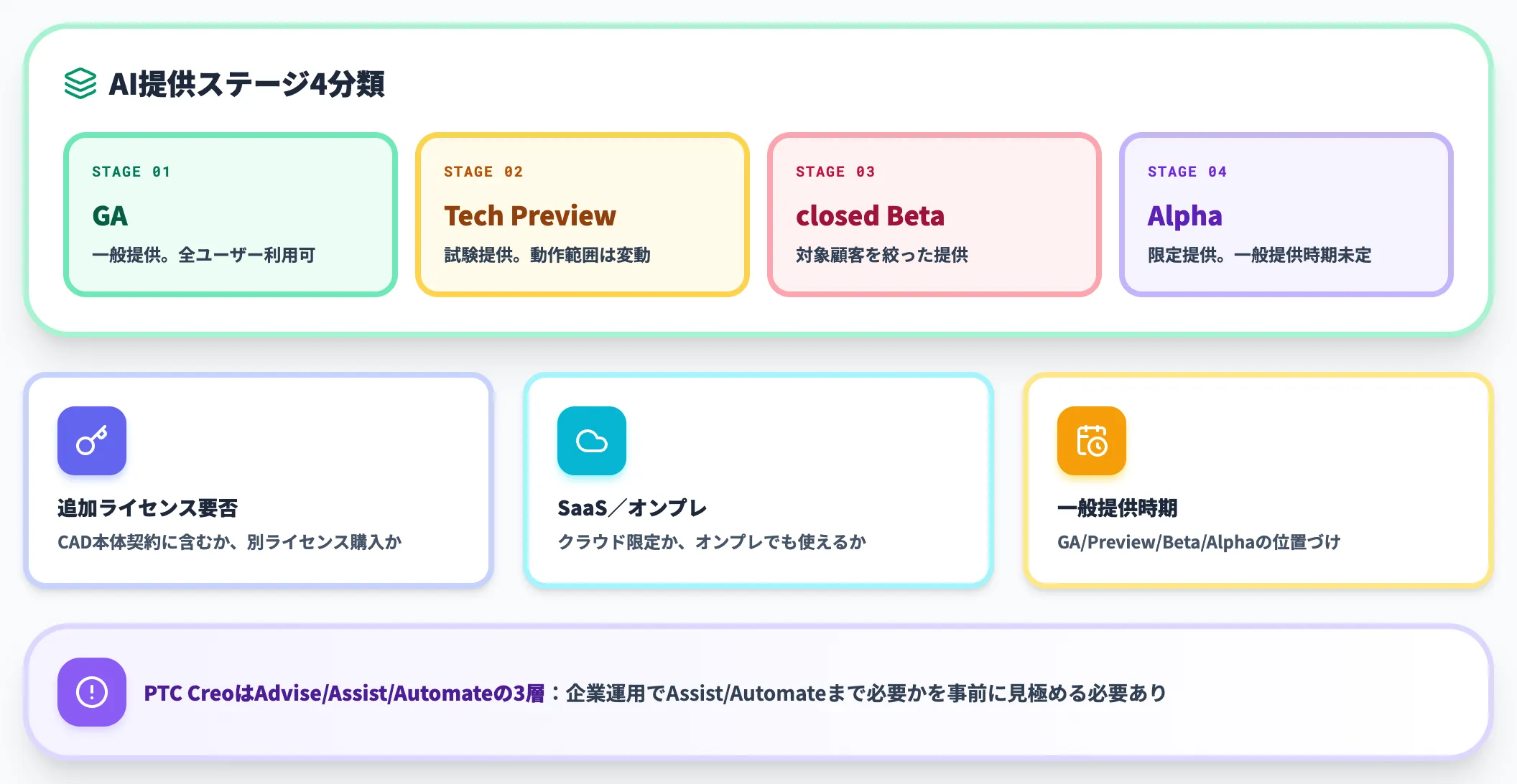

AI提供条件で「使いたいのに使えない」を防ぐ

AI提供条件は、追加ライセンス要否・提供ステージ（GA／Tech Preview／closed Beta／Alpha）・提供環境（SaaS／オンプレ）の3点で判断します。PTC CreoはAdvise（全席）／Assist（Advanced AI別ライセンスclosed Beta）／Automate（Alpha）の3層構造で、企業運用でAssist/Automateまで必要かを事前に見極める必要があります。

SOLIDWORKSはVirtual Companionsが追加ライセンス不要ですが、SOLIDWORKS Design（Design Offer／Design with Cloud Services）契約が前提です。

Autodesk Fusion AssistantはTech Preview提供、AutoCAD 2026 AI機能は対応プランで利用可能な構成になっています。

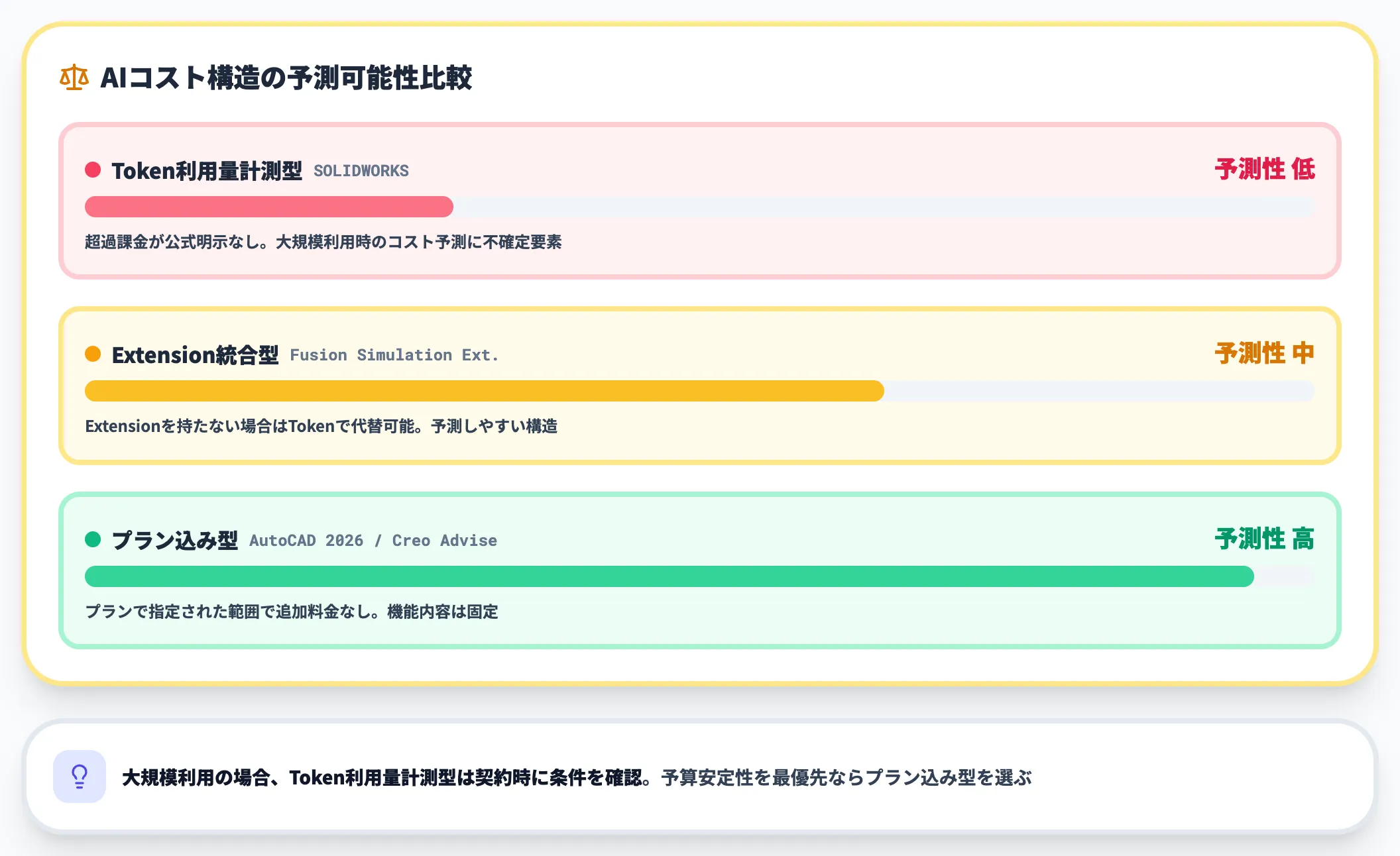

AIコスト構造は継続運用のコスト予測に効く

AIコスト構造は、Token利用量計測型・Extension統合型・プラン込みの3類型に分かれます。Token利用量計測型（SOLIDWORKS）は超過課金が公式明示されておらず、大規模利用時のコスト予測に不確定要素が残るため、契約時に条件を確認するのが実務的です。

Extension統合（Autodesk Fusion Simulation Extensionのジェネレーティブデザイン）は継続利用時のコストを予測しやすい構造で、Extensionを持たない場合は同じ機能をstudy単位のToken消費で使う選択肢もあります。

プラン込み（AutoCAD 2026、PTC Creo Advise）はプランで指定された範囲で追加料金なく利用できますが、機能内容が固定される制約があります。

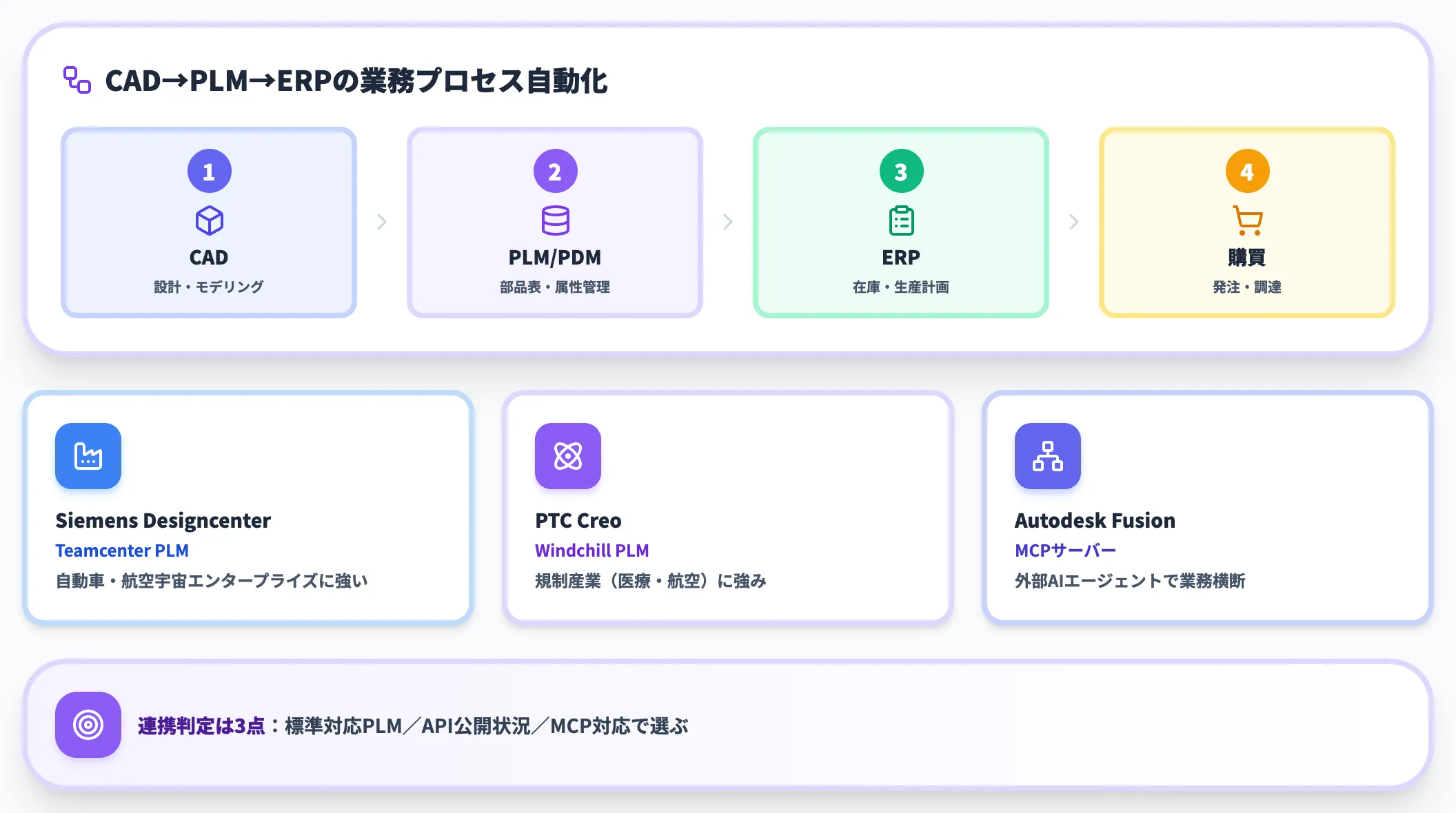

PLM・PDM連携は業務プロセス自動化の到達点を決める

CAD本体のAI機能が優秀でも、PLM（製品ライフサイクル管理）・PDM（製品データ管理）・ERPと連携できなければ、設計→検図→部品表登録→購買までの業務プロセスは自動化できません。

PLM連携は、標準対応PLM（Teamcenter／Windchill／Enovia）・API公開状況・MCP対応で判断します。

Siemens Designcenter（旧NX）は自社Teamcenter PLMとの深い統合で自動車・航空宇宙エンタープライズに強く、PTC CreoはWindchillとの組み合わせで規制産業に強みがあります。

Autodesk FusionはMCPサーバーで外部AIエージェント接続が可能なため、業務横断の自動化に向きます。

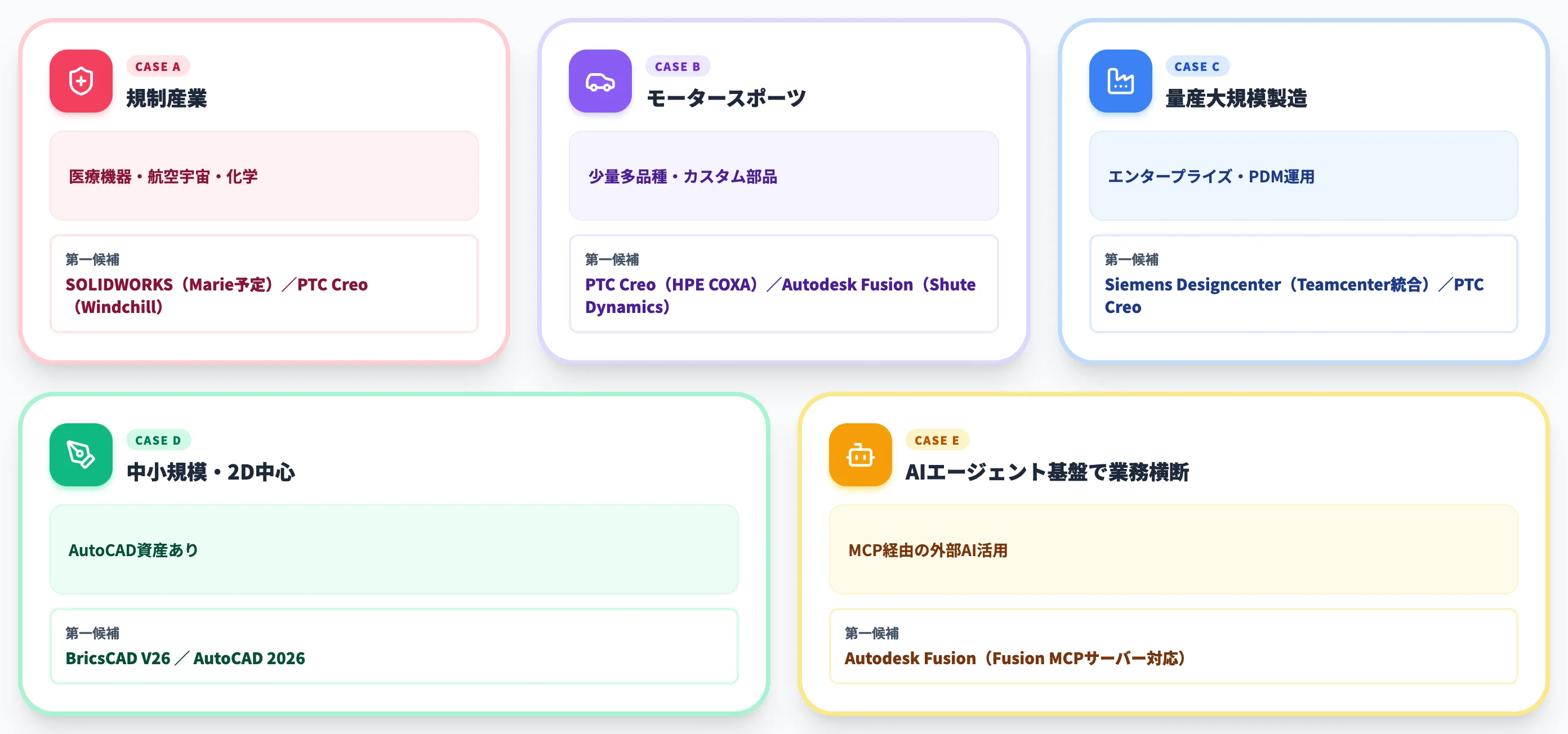

業界特性でベンダー得意領域を活かす

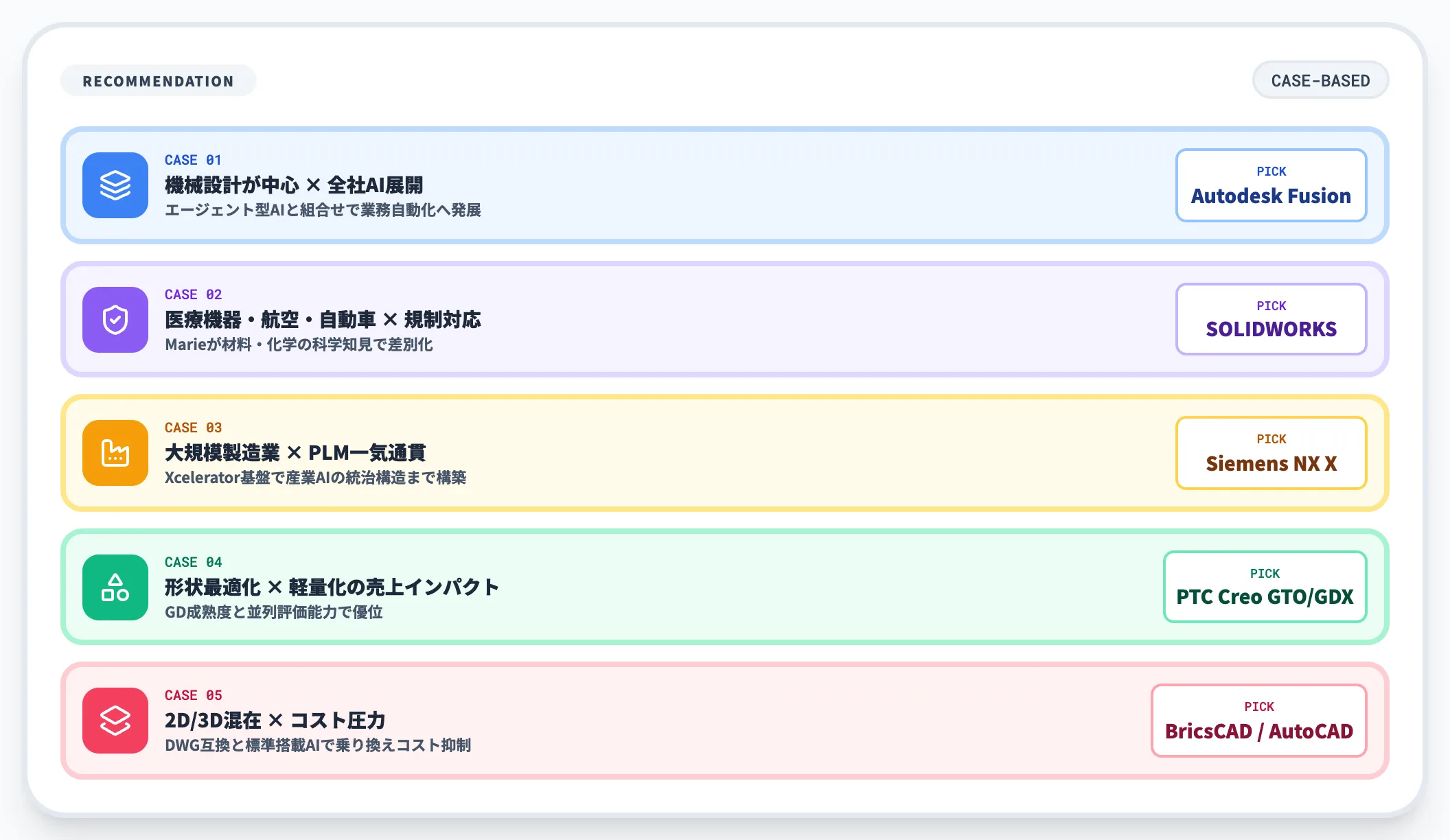

業界特性は、規制産業（医療機器・航空・化学）・モータースポーツ／少量多品種・量産型のどこに軸足があるかで選定を分けます。以下がケース別の第一候補です。

• 規制産業（医療機器・航空・化学）
  Marieを発表しているSOLIDWORKS（Marie自体は未提供・提供時期に応じて評価）、Windchill連携のPTC Creoが候補。材料・化学・トレーサビリティの深さが効く



• モータースポーツ・少量多品種・カスタム部品
  HPE COXAが採用するPTC Creo、Shute Dynamicsが採用するAutodesk Fusion。ジェネレーティブデザインの成熟度で選ぶ



• 量産・大規模製造エンタープライズ
  Teamcenter統合のSiemens Designcenter（旧NX）、大規模PDM運用のPTC Creo。設計→CAM→製造連携で選ぶ



• 中小規模・2D中心・AutoCAD資産あり
  BricsCAD V26／AutoCAD 2026。AI機能の網羅性とファイルサイズ削減効果で選ぶ



• AIエージェント基盤で業務横断自動化を目指す
  Fusion MCPサーバー対応のAutodesk Fusion。将来的な業務プロセス組み込みの余地が大きい

これらは第一候補の目安であり、実際には対応ファイル形式・AI提供条件を組み合わせて絞り込む形が実務的です。

---

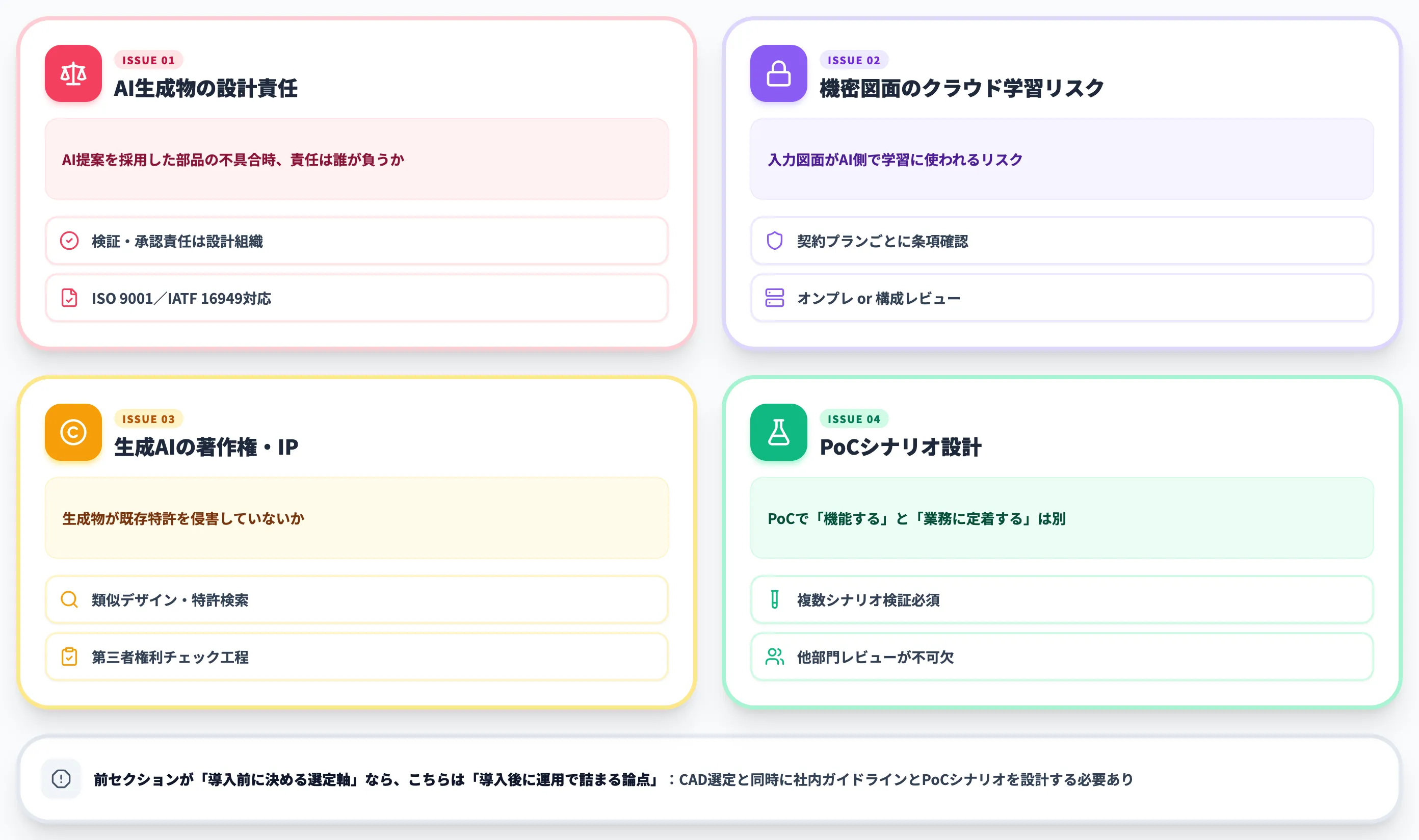

3D CAD × AI導入で詰まる4つの論点

本セクションでは、3D CAD × AIの実務投入で判断が分かれる論点を4つに整理します。前セクションが「導入前に決める選定軸」だったのに対し、こちらは「導入した後に運用で詰まる論点」を扱います。

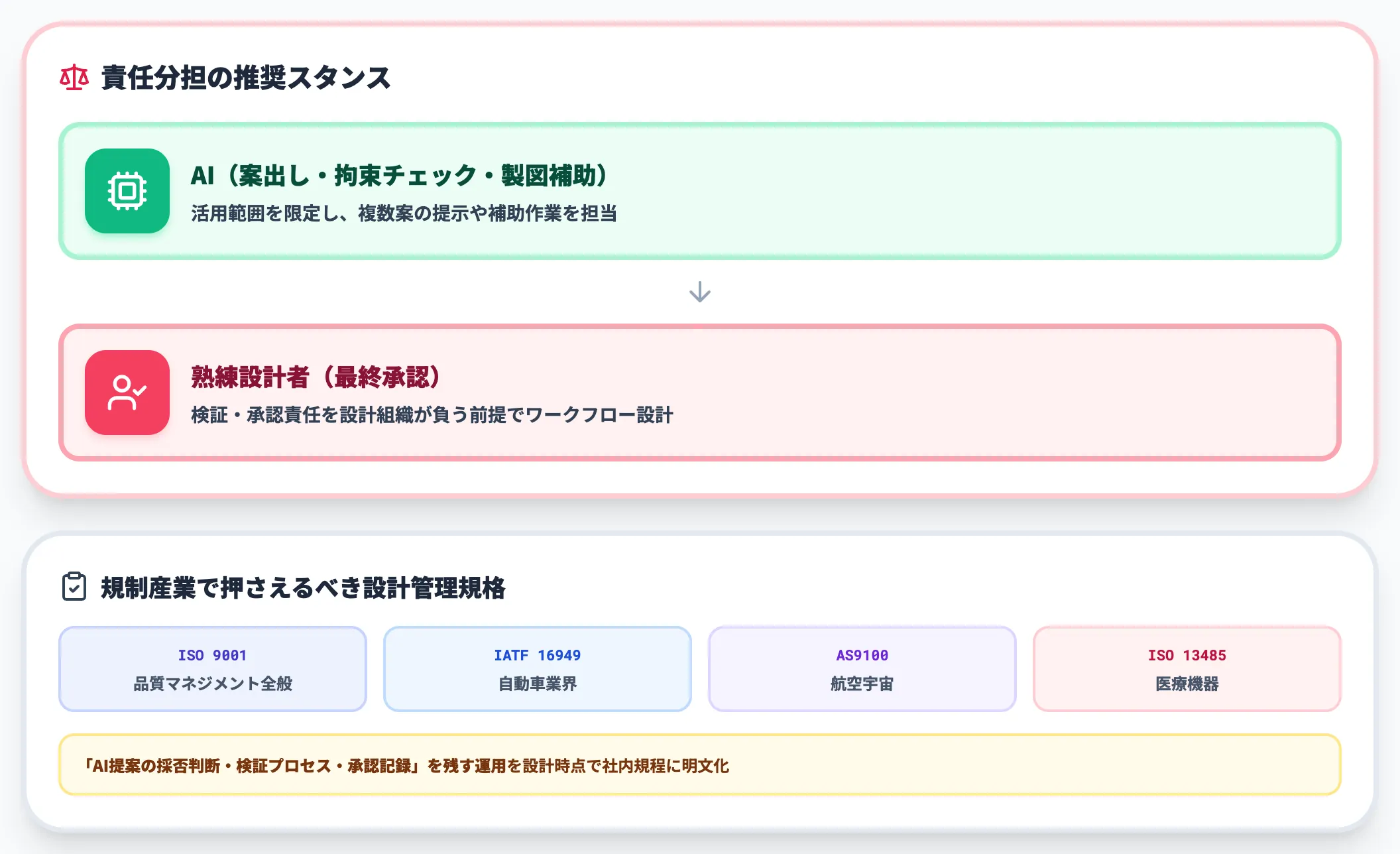

1. AI生成物の設計責任は誰にあるか

生成AIが提案した設計案を採用した場合、その部品が不具合を起こしたときの責任は誰が負うのか——この問いは3D CAD × AIの本質的な論点です。実務では「AI生成物であっても、設計組織が検証・承認責任を負う前提で運用するのが安全」というスタンスが推奨され、AIの関与度が高まるほど責任所在の線引きは曖昧になります。

特に、規制産業（医療機器・航空宇宙・自動車安全部品）ではAI生成物の検証・承認プロセスを社内規程に明文化する必要があります。ISO 9001や業界固有の設計管理規格（IATF 16949、AS9100、ISO 13485等）の観点で、「AI提案の採否判断・検証プロセス・承認記録」を残す運用を設計時点で組み込むことが実務的な対応です。

AutodeskのようにWeb AIツールの出力は正確性・適切性をユーザーが評価すると明記しているベンダーもあり、AIツール利用時のリスク配分は各社の利用規約を個別に確認する必要があります。

設計組織としては、AI活用範囲を「案出し・拘束チェック・製図補助」に限定し、最終承認は熟練設計者が行うワークフローが安全です。

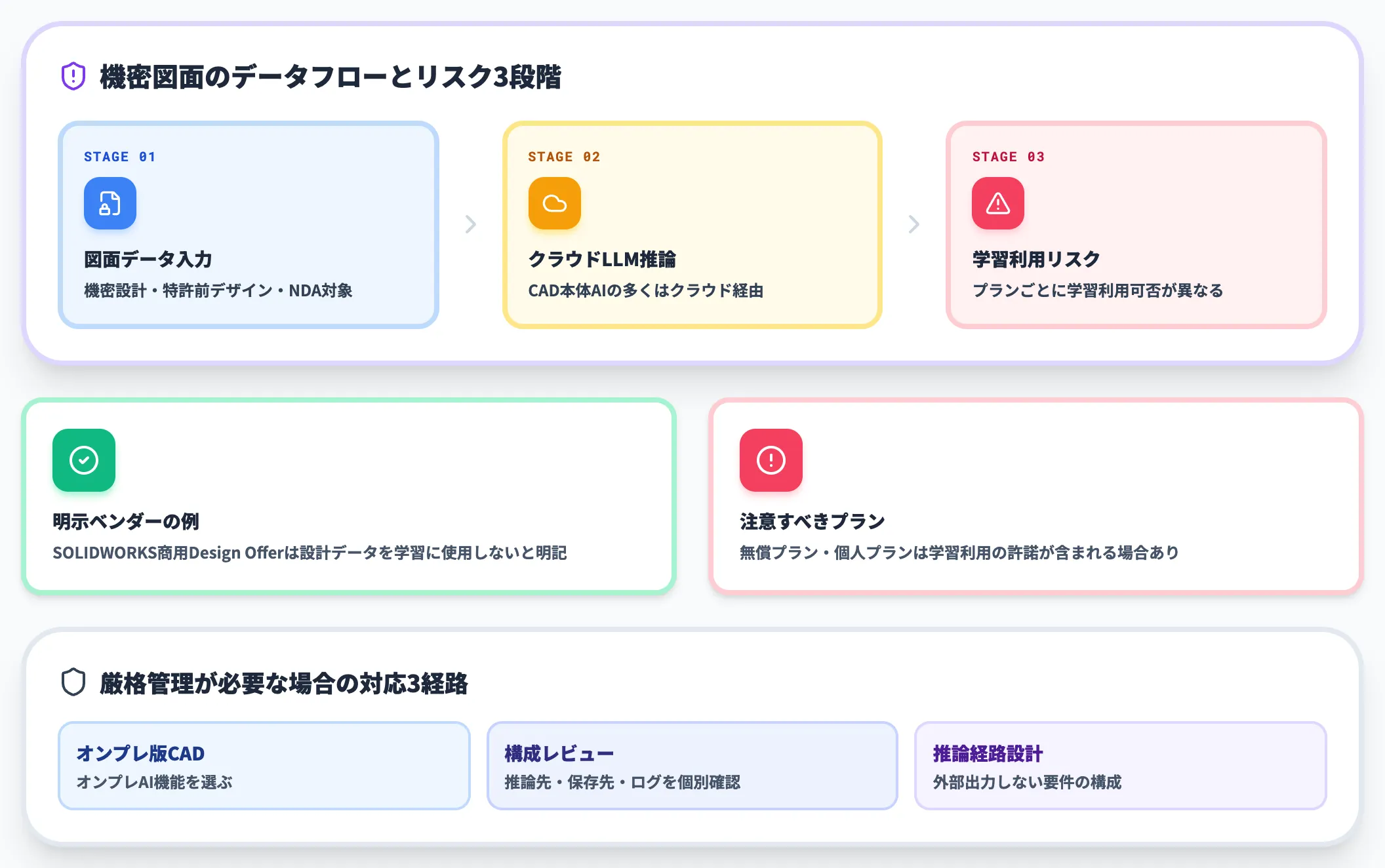

2. 機密図面のクラウド学習・情報漏洩リスク

CAD搭載AIの多くはクラウド経由でLLM推論を実行するため、入力した図面データがAI側で学習に使われるリスクを検討する必要があります。

企業固有の設計ノウハウ・特許前の新規デザイン・取引先との秘密保持契約対象データが、外部AIに送信される構造になっていないか、契約条項レベルで確認が必要です。

SOLIDWORKSのように商用Design Offerでも設計データを学習に使用しないと明記しているベンダーもあれば、無償プラン・個人プランでは学習利用の許諾が含まれる場合もあります。

契約プランごとにデータ利用条項を必ず確認し、機密図面を扱う環境ではベンダー個別の条項を都度レビューすることが最低限の対策です。

より厳格な管理が必要な場合は、オンプレミス版CADのAI機能を選ぶか、推論先・保存先・ログ・管理者アクセス範囲を個別に確認したうえでクラウド構成を組みます。

図面データを一切外部に出さない要件がある企業では、推論経路まで含めた構成設計が導入前提になります。

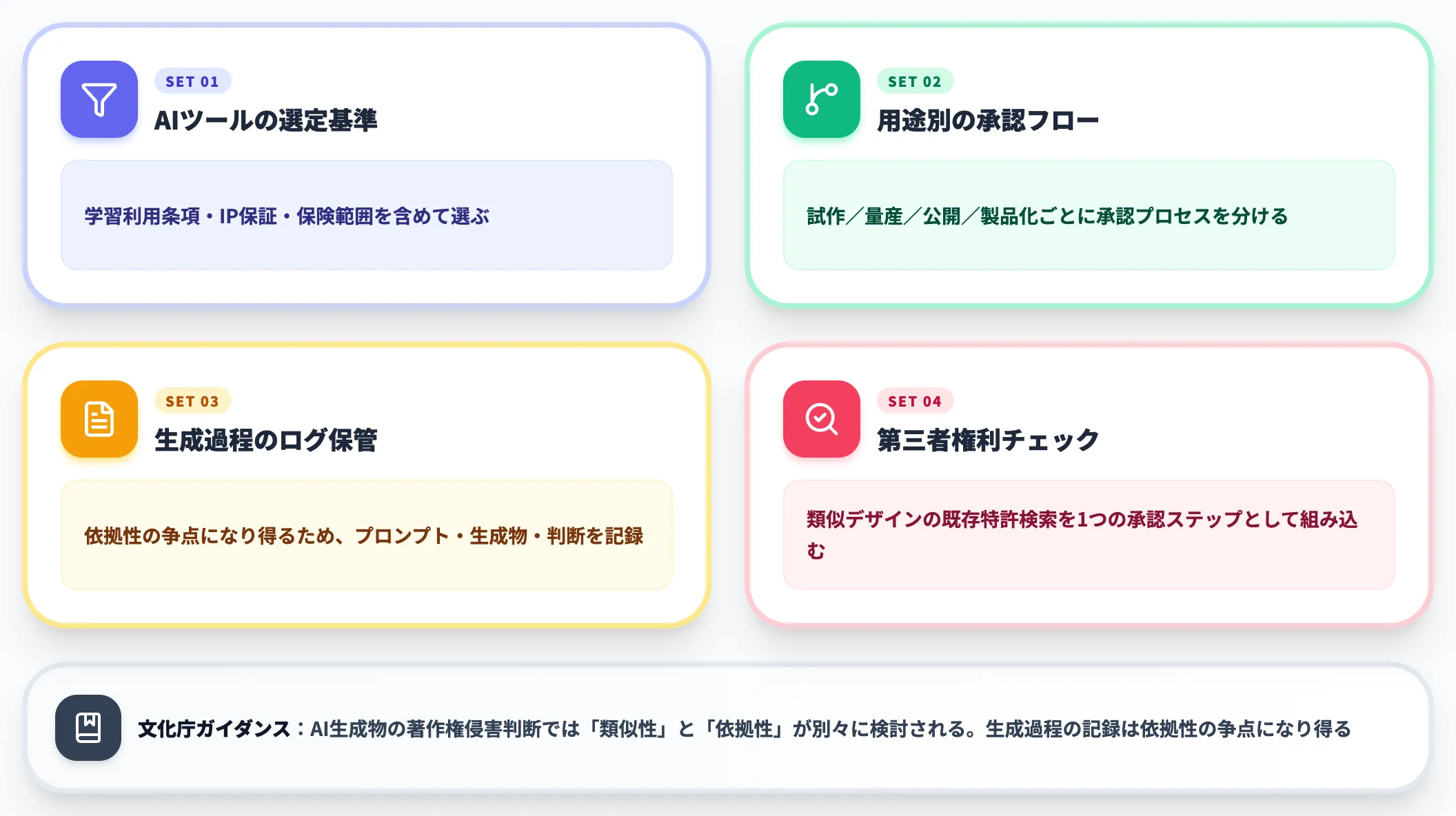

3. 生成AIの著作権・IP問題

生成AIが出力した設計は、著作権や特許権の帰属が曖昧になりやすい領域です。

ジェネレーティブデザインで出力された形状が既存特許を侵害していないか、Text-to-CADで生成されたモデルが学習データの他社デザインに類似していないかを検証する必要があります。

実務での対応は、生成物を公開・製品化する前に類似デザインの既存特許検索を実施し、社内で「AI生成物の第三者権利チェック」を1つの承認ステップとして組み込むことです。

文化庁のガイダンスでは、AI生成物の著作権侵害判断で「類似性」と「依拠性」は別々に検討される整理が示されており、生成過程の記録は依拠性の争点になり得ます。

設計組織としては、AIツールの選定基準・用途別承認フロー・生成過程のログ保管・第三者権利チェックの4点セットで社内ガイドラインを整備する運用が推奨されます。

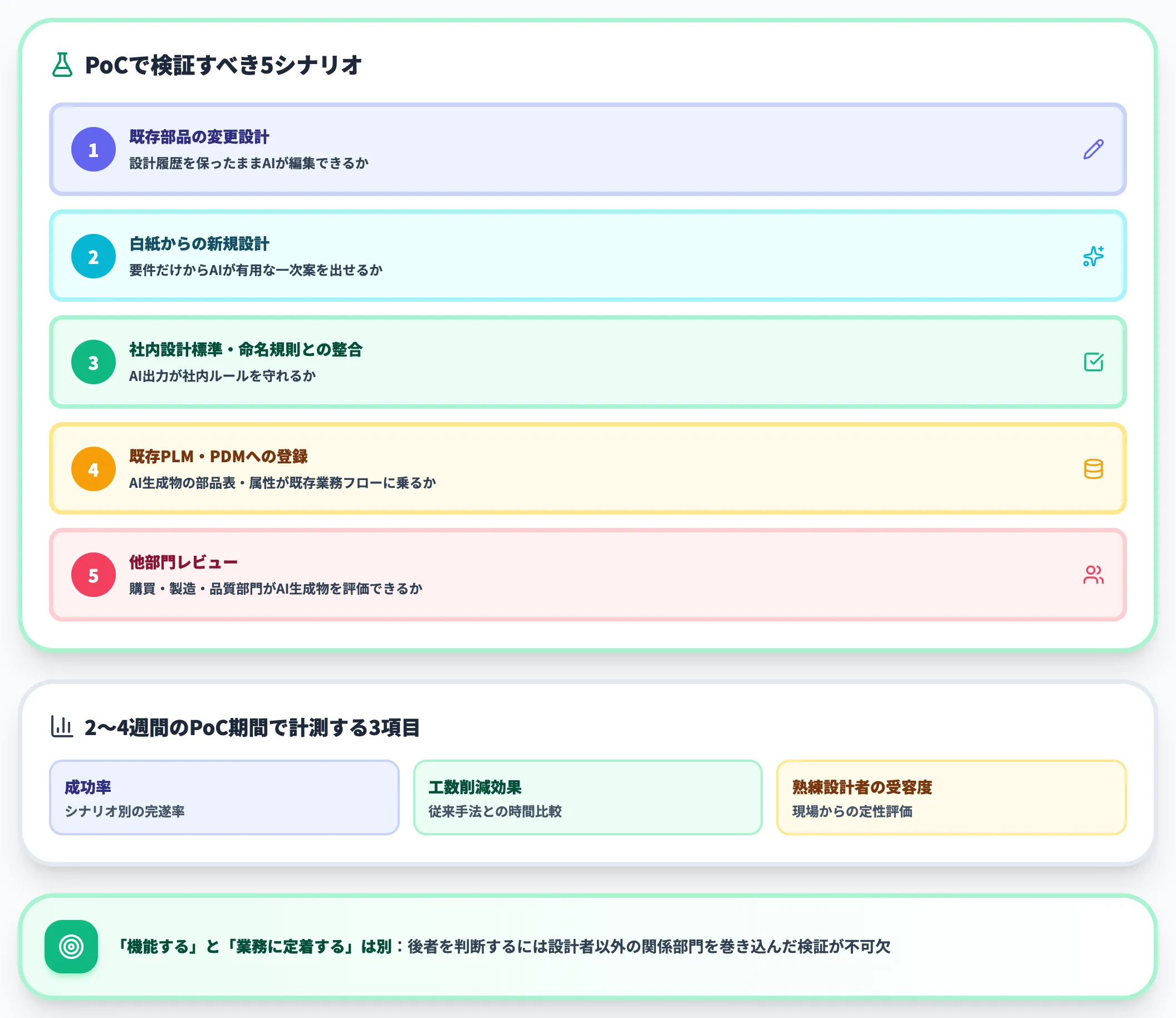

4. PoCシナリオ設計で「使える／使えない」を見極める

3D CAD × AIのPoC（試作検証）で、「実際に業務に定着するか」を判断するには、以下のような複数シナリオでの検証が必要です。単一の成功パターンだけでは実運用の可否を判断できません。

• 既存部品の変更設計（設計履歴を保ったままAIが編集できるか）
• 白紙からの新規設計（要件だけからAIが有用な一次案を出せるか）
• 社内設計標準・命名規則との整合（AI出力が社内ルールを守れるか）
• 既存PLM・PDMへの登録（AI生成物の部品表・属性が既存業務フローに乗るか）
• 他部門レビュー（購買・製造・品質部門がAI生成物を評価できるか）

これらのシナリオを2〜4週間のPoC期間で回し、成功率・工数削減効果・熟練設計者の受容度を計測します。PoCで「機能する」ことと「業務に定着する」ことは別で、後者を判断するには設計者以外の関係部門を巻き込んだ検証が不可欠です。

検図AIのPoC設計や2D図面→3DモデルAI変換のPoCパターンは、3D CAD × AI導入と共通する論点が多く、隣接領域の運用経験が参考になります。

---

3D CAD × AIを設計フロー全体に定着させるなら

3D CAD × AIの機能・料金・選定軸を押さえても、実務で最も難しいのはCAD単体のAI機能を設計→検図→PLM登録→購買までの業務プロセス全体に載せることです。CAD搭載AIは単体作業の効率化には強いものの、部門横断で業務プロセスを自動化するにはCAD外の業務システムと接続する基盤が必要になります。

このレイヤーを担うのが、自社Azureテナント内で動くエンタープライズAIエージェント基盤です。AI総合研究所のAI Agent Hub 製造業向けは、3D CAD × AIを含む設計・検図・調達業務を1つのダッシュボードに統合する実行基盤として機能します。

• 設計・検図・図面検索・見積もりを部門横断で自動化
  図面検索Agent・検図Agent・設計変更Agent・見積もりAgentを組み合わせて、CAD本体のAI機能を購買・調達・品質保証プロセスまで一気に接続できます。


• CAD・PLM・ERP連携を企業ごとに個別構築
  Fusion MCPやTeamcenter・Windchill等のPLMとのデータ連携を企業ごとに個別設計。既存の設計標準・命名規則・BOMマスタをAgentが参照できる形で組み込めます。


• 使い慣れたMicrosoft環境をそのまま活用
  Teams・Excel・Outlookなど既存ツールの延長でAIエージェントが動作。新しいツールの学習コストはゼロです。


• データは100%自社テナント内に保持
  Azure Managed Applicationsとして自社テナント内で動作が完結。機密図面・特許前デザイン・取引先NDA対象データも管理レイヤー経由で組み込めます。

AI総合研究所の専任チームが、CADベンダー選定から製造業向けAIエージェント基盤の本番運用まで一貫して伴走支援します。製造業向けAI Agent Hubのサービスページで、3D CAD × AIを設計フロー全体に定着させる実行基盤の全体像をご確認ください。

---

まとめ

本記事では、3D CAD × AIの2026年到達点、機能類型、主要6製品のAI機能マップ・料金・提供条件、AIエージェント接続経路、活用事例、選定5軸、そして設計責任・IP・データ主権など導入で詰まる論点までを、2026年7月時点の最新情報で解説しました。

2026年時点で押さえておきたいポイントは次の3つです。

• 主要5ベンダーの6製品（Autodesk Fusion／SOLIDWORKS／PTC Creo／Siemens Designcenter（旧NX）／BricsCAD／AutoCAD）でAI機能の組み込みまたは試験提供（Tech Preview／Beta／closed Beta／Alpha）が本格化し、ジェネレーティブデザインは「編集可能なCADとして出す」段階に近づいた
• 選定はCAD本体機能ではなく「対応ファイル形式・AI提供条件・AIコスト構造・PLM連携・業界特性」の5軸で決まる。PTC CreoがAdvise（全席）／Assist（closed Beta）／Automate（Alpha）で提供ステージを分けるなど、条件が判断を左右する
• 導入後に詰まるのは設計責任の所在・機密図面のクラウド学習リスク・生成AIのIP・PoCシナリオ設計の4論点で、CAD選定と同時に社内ガイドラインとPoCシナリオを設計する必要がある



CAD本体のAI機能を単体で使うだけなら、選定軸に沿って6製品から選ぶことで実装できます。

ただし設計→検図→PLM登録→購買までの業務プロセス全体を自動化したい場合は、CAD本体だけでは難しい場面もあり、対象業務に応じてAIエージェント基盤や連携基盤を組み合わせる判断が必要です。まずは自社の設計プロセスで「AIが解ける4類型のどれから着手するか」を1つ決め、該当領域のPoCを設計標準・PLM連携込みで設計するところから始めるのが、最も実務的な第一歩になります。
