2D図面を3DモデルにAIで自動変換｜主要サービスや国内事例、PoC検証パターンを解説

2D図面を3DモデルにAIで自動変換する技術は、2026年に入って研究段階から実用段階に移った節目を迎えています。
bestat「3D.Core CAD Agent」が2026年2月に対話型エージェント化し、renueの「Drawing Agent」が自律サイクル型で2026年3月に登場、三機工業×WOGOの「TRANDIM」が3Dモデル作成時間を最大90%削減できる水準に達しました。

一方で、すべての2D図面が同じようにAIで3D化できるわけではなく、紙スキャン・版違い・対称部品・材質違いなど、PoC段階で必ず検証すべき図面パターンが存在します。

本記事では、2D図面を3D化する3つのアプローチと使い分け、主要5サービスの機能比較、PoC前に試すべき5パターン、国内導入事例、料金相場と隠れコスト、導入で詰まる論点、そして3D化後を業務フローに繋ぐAIエージェント連携までを、2026年6月時点の最新情報で体系的に解説します。

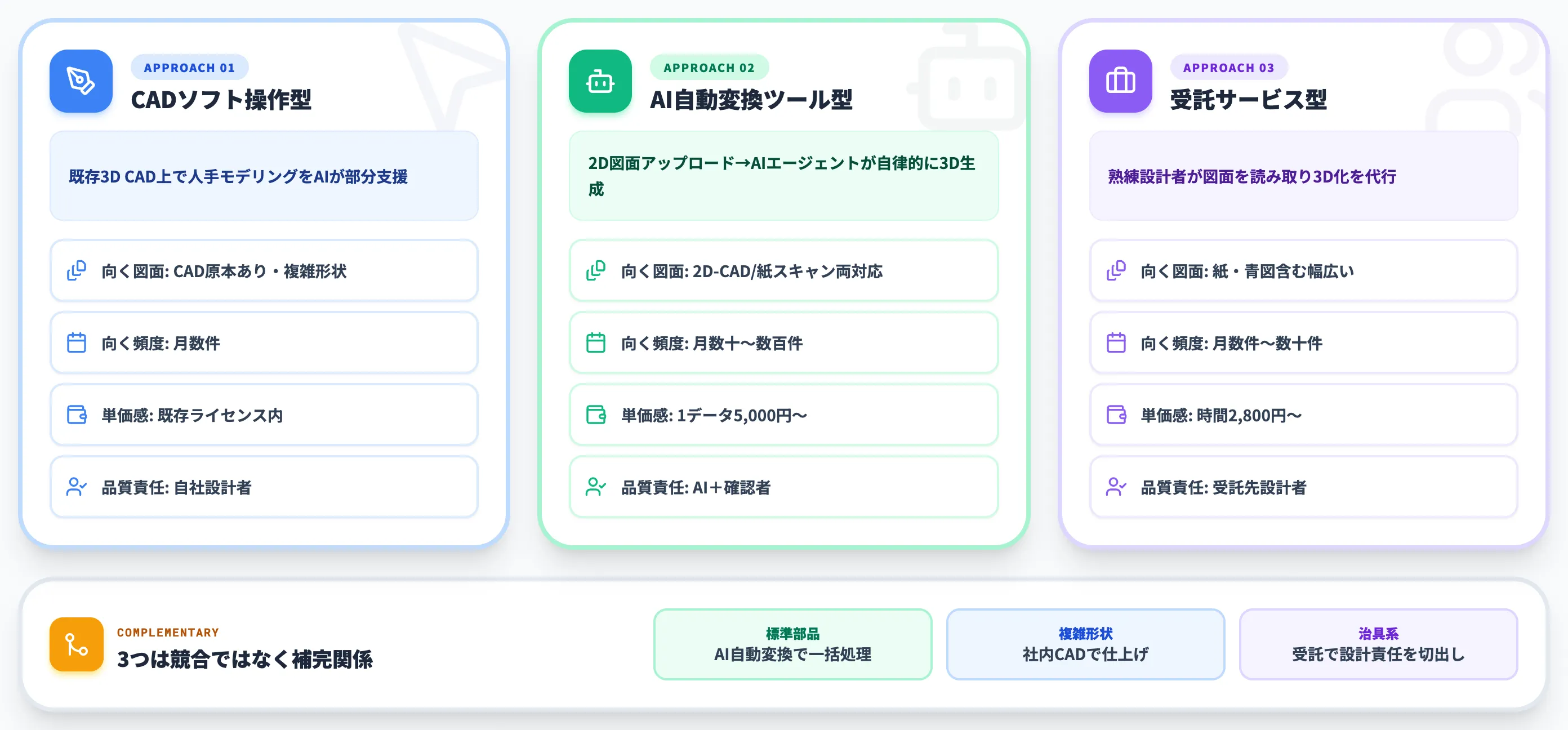

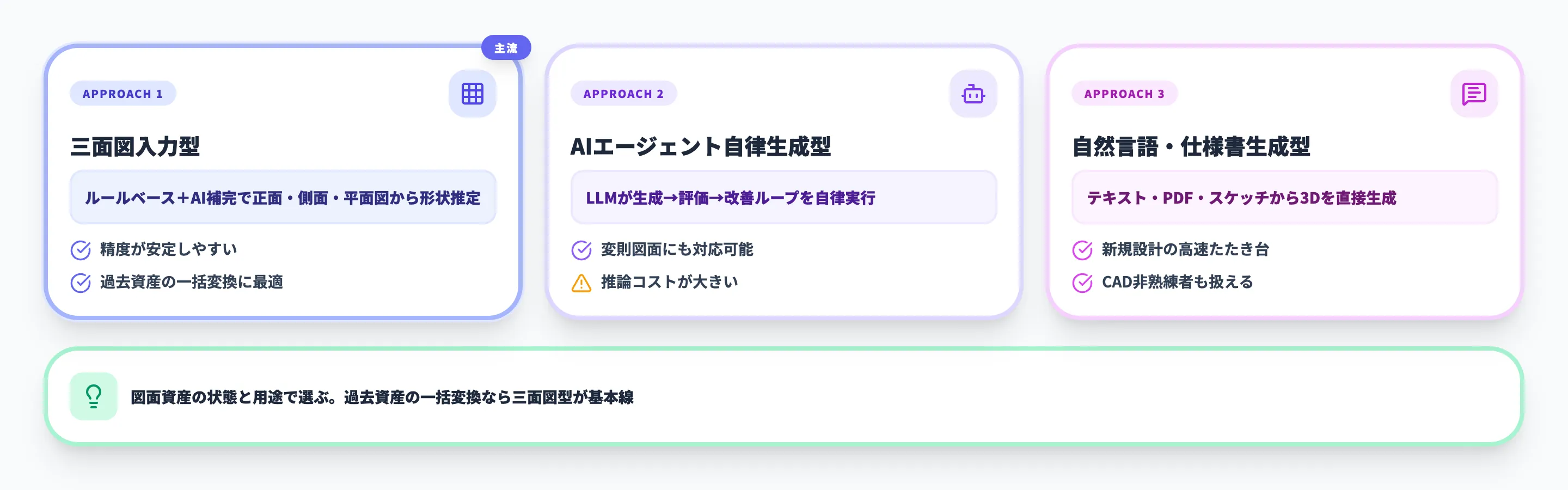

2D図面をAIで3Dモデル化する3つのアプローチと使い分け

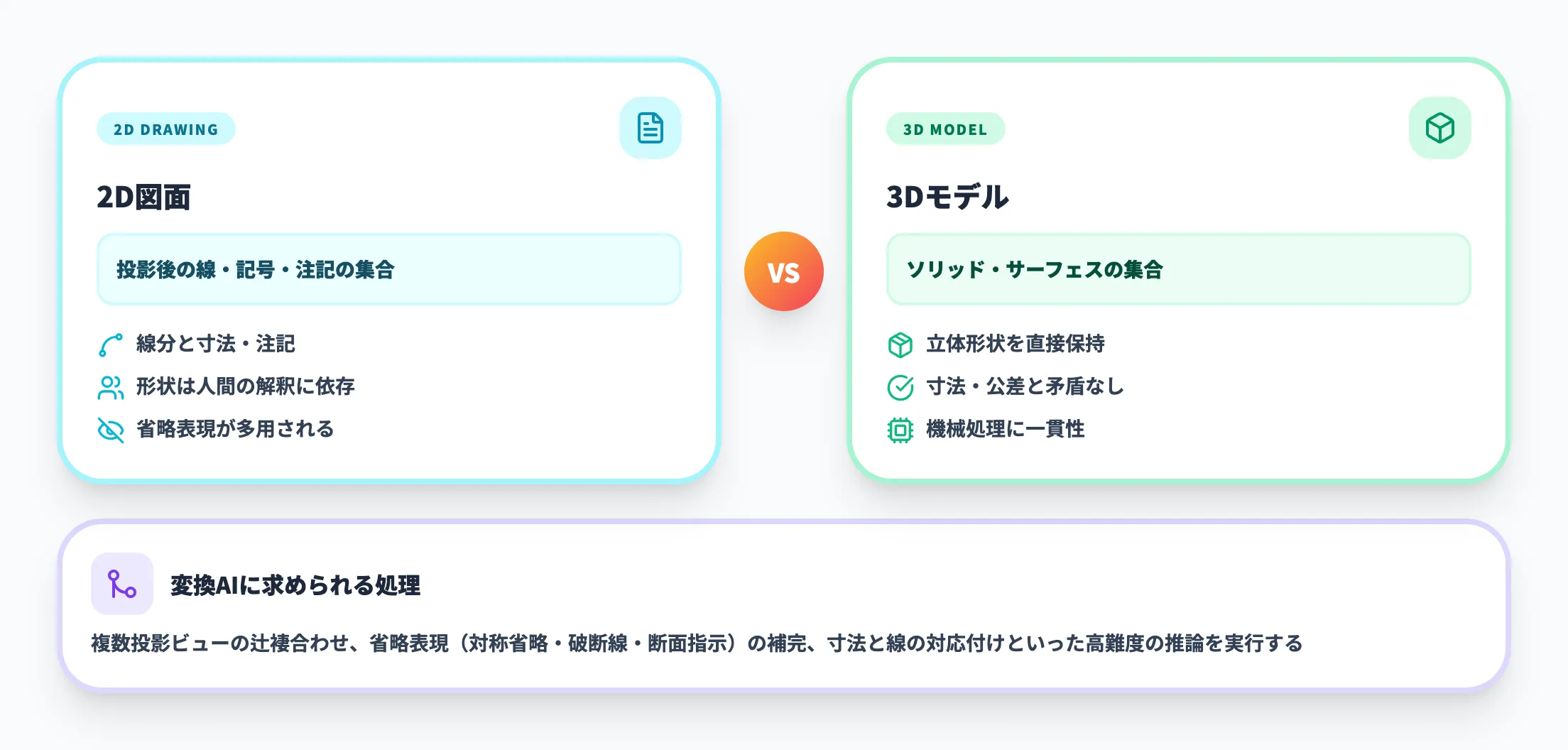

2D図面を3Dモデル化する手段は、AIの絡め方によって3つのアプローチに整理できます。

どれが第一候補になるかは、自社が抱えている図面の状態（CAD原本があるか／紙スキャンか／古い青図か）と、3D化したい頻度（月数件か／毎日数十件か）で変わります。

本セクションでは、CADソフト操作型・AI自動変換ツール型・受託サービス型の3アプローチを並べて、それぞれが効くケースと向かないケースを整理します。

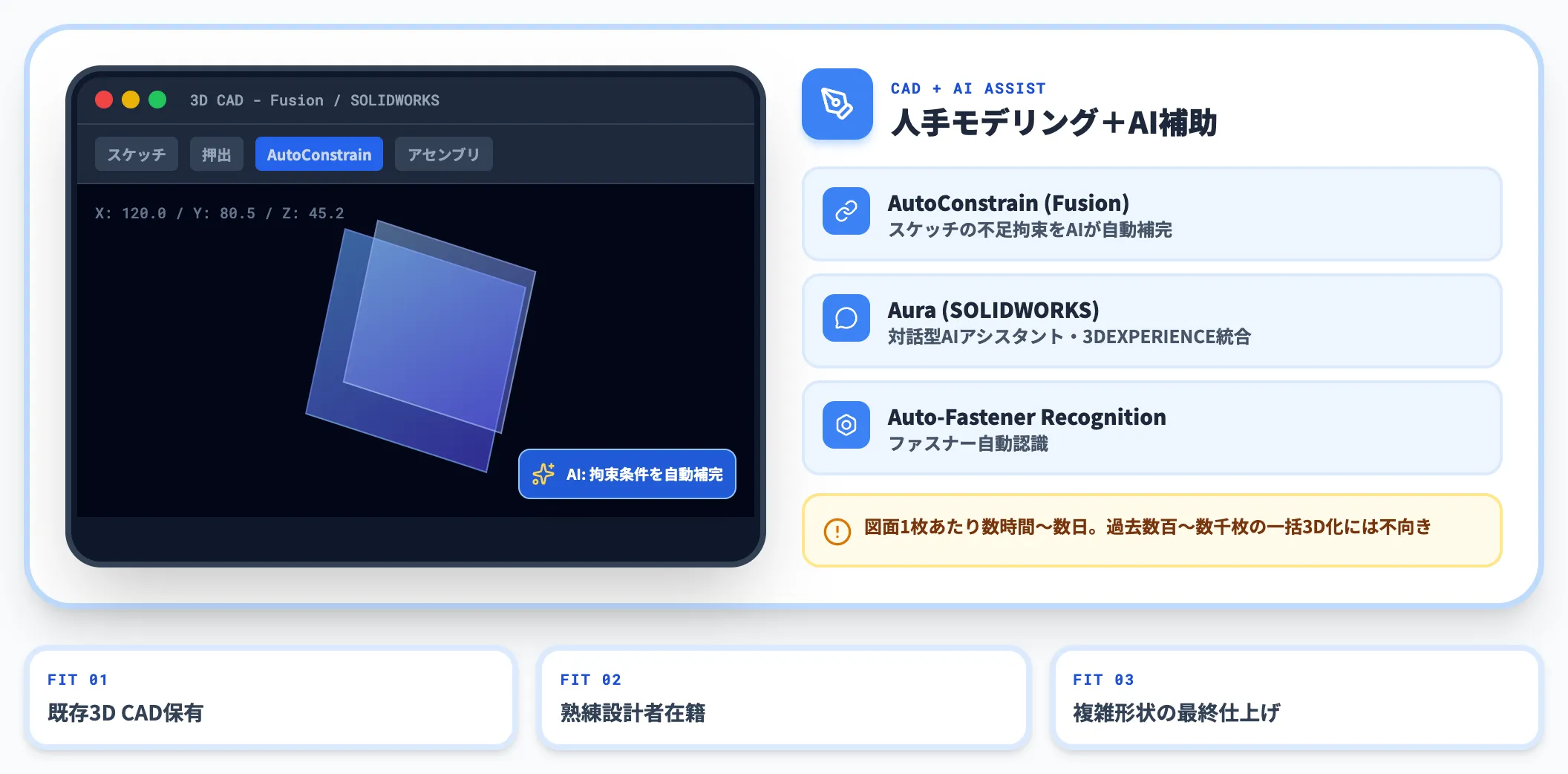

CADソフト操作型｜既存の3D CADで人手モデリングをAIが部分支援

Autodesk Fusion・SOLIDWORKS・ZW3Dなど、既存の3D CADソフト上で2D図面を参照しながら人手で3Dモデルをスケッチし直す古典的なアプローチです。

AIの絡み方は「補助」レベルで、FusionのAutoConstrainはスケッチに不足している拘束条件をAIが自動補完し、SOLIDWORKSはAI Overviewで公開されている対話型AIアシスタント「Aura」、ファスナー自動認識（Auto-Fastener Recognition）、生成ドローイング（generative drawings）といったAI機能を順次提供しています。

このアプローチは、自社にすでに3D CADライセンスと熟練設計者がいるなら追加コストが小さく、複雑形状の最終仕上げまで人が責任を持てる強みがあります。

ただし、図面1枚あたり数時間〜数日の作業時間が必要で、過去図面を数百〜数千枚まとめて3D化したい用途には向きません。

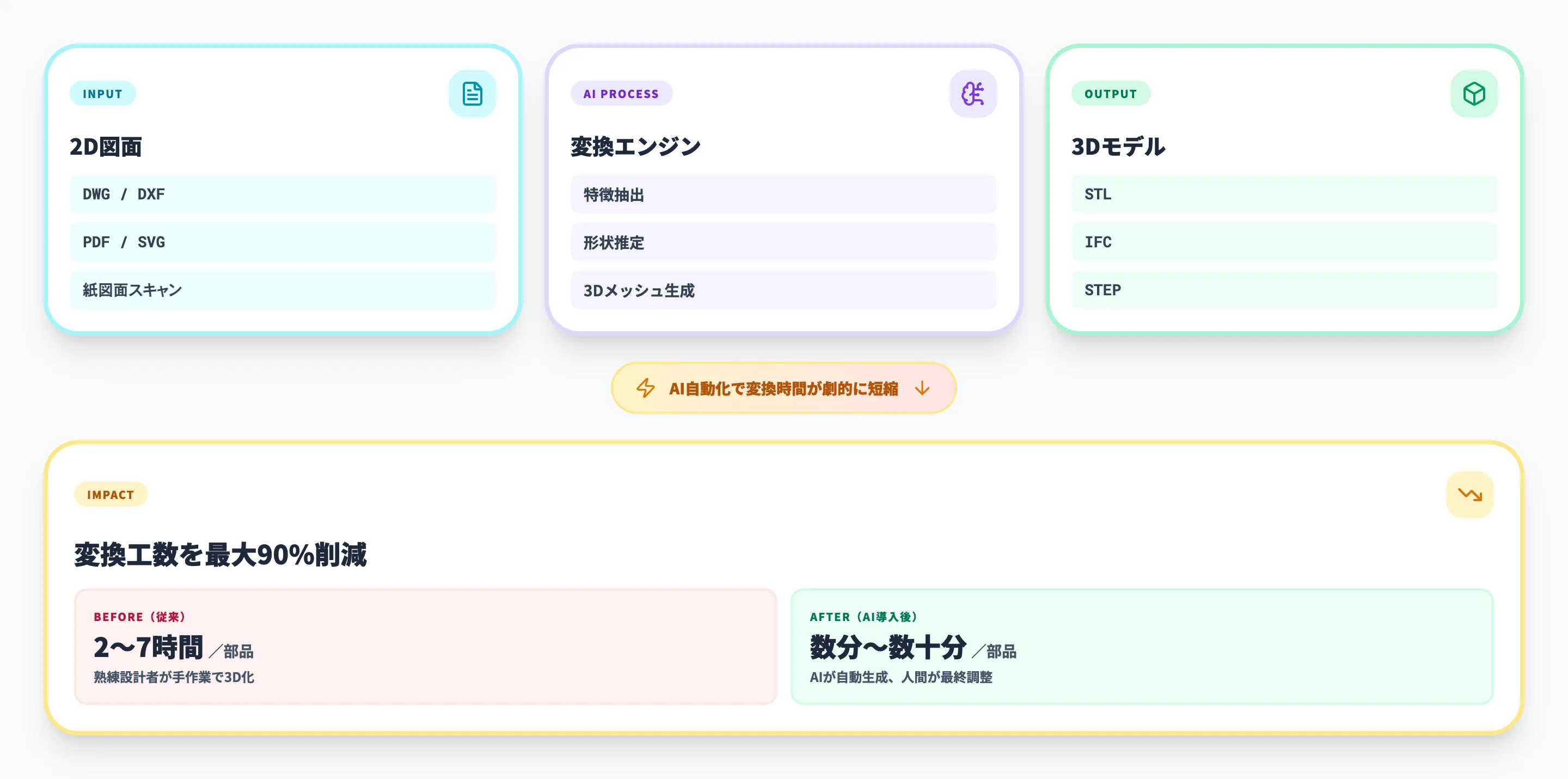

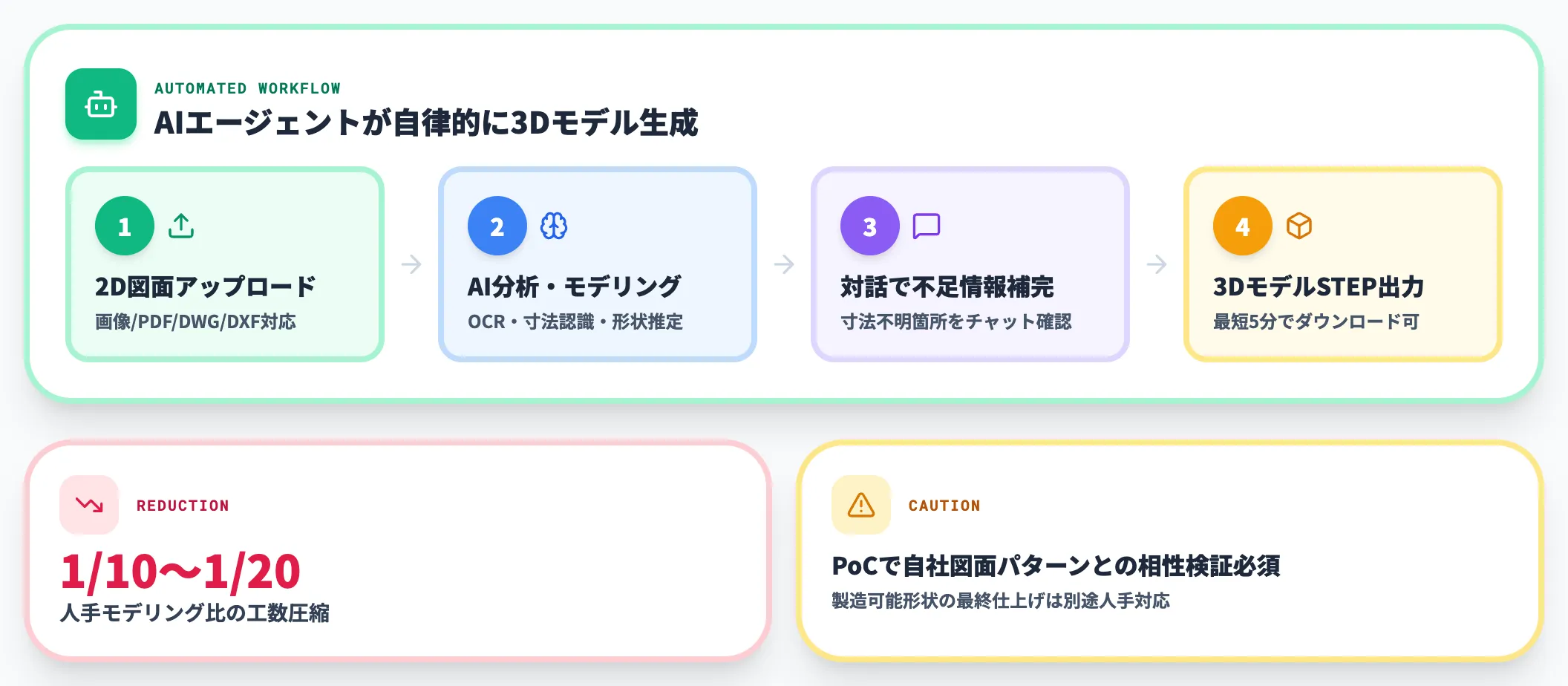

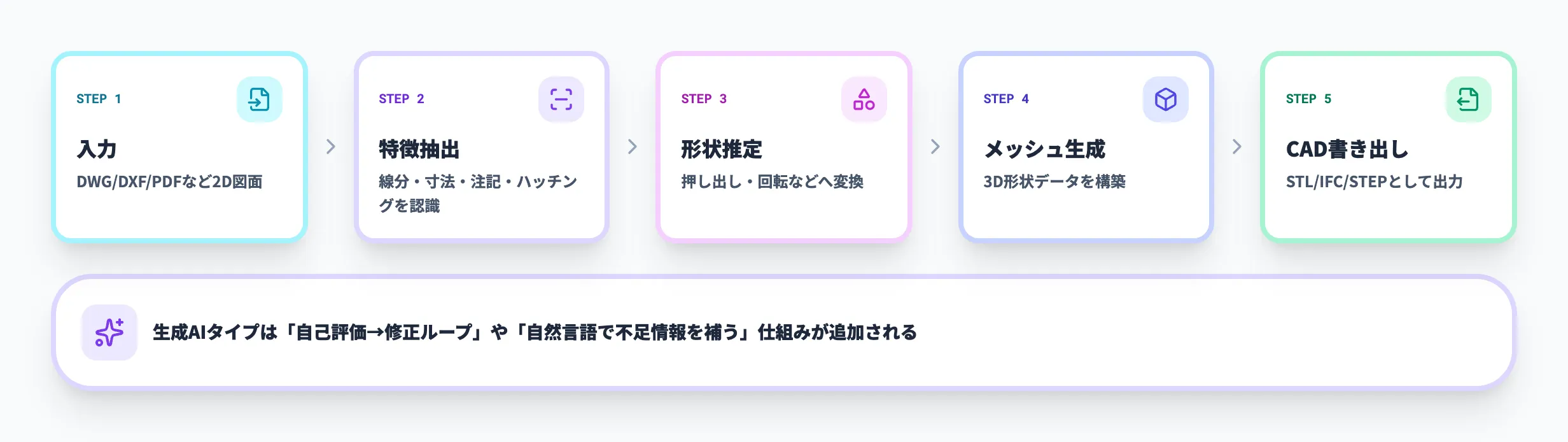

AI自動変換ツール型｜2D図面アップロード→AIが3Dモデルを自律生成

bestat「3D.Core CAD Agent」、renue「Drawing Agent」、三機工業×WOGO「TRANDIM」のような、2D図面の画像・DWG・DXFをアップロードするとAIエージェントが自律的に3Dモデルを生成する型です。

bestat 3D.Core CAD Agentは2026年2月3日に対話型エージェント化され、不足情報はチャットで確認しながら最短5分でSTEP形式の3D CADモデルを出力します。

renue Drawing Agentは2026年3月に発表され、AI-OCRによる文字・寸法認識、2D→3D自律生成、類似図面検索、積算自動化を中心に備え、APIで生産管理・ERP・CADなどの既存システムと統合できる設計です。

このアプローチは、過去の2D図面資産を一括で3D化したい設計部門・生産技術部門にとって、人手モデリングと比べて工数を1/10〜1/20まで圧縮できる選択肢です。

一方で、製造可能形状（製造公差を反映した加工面・嵌合部）の最終仕上げまで自動で詰めるのは現時点では難しく、後述のとおりPoCで自社図面パターンとの相性を必ず検証する必要があります。

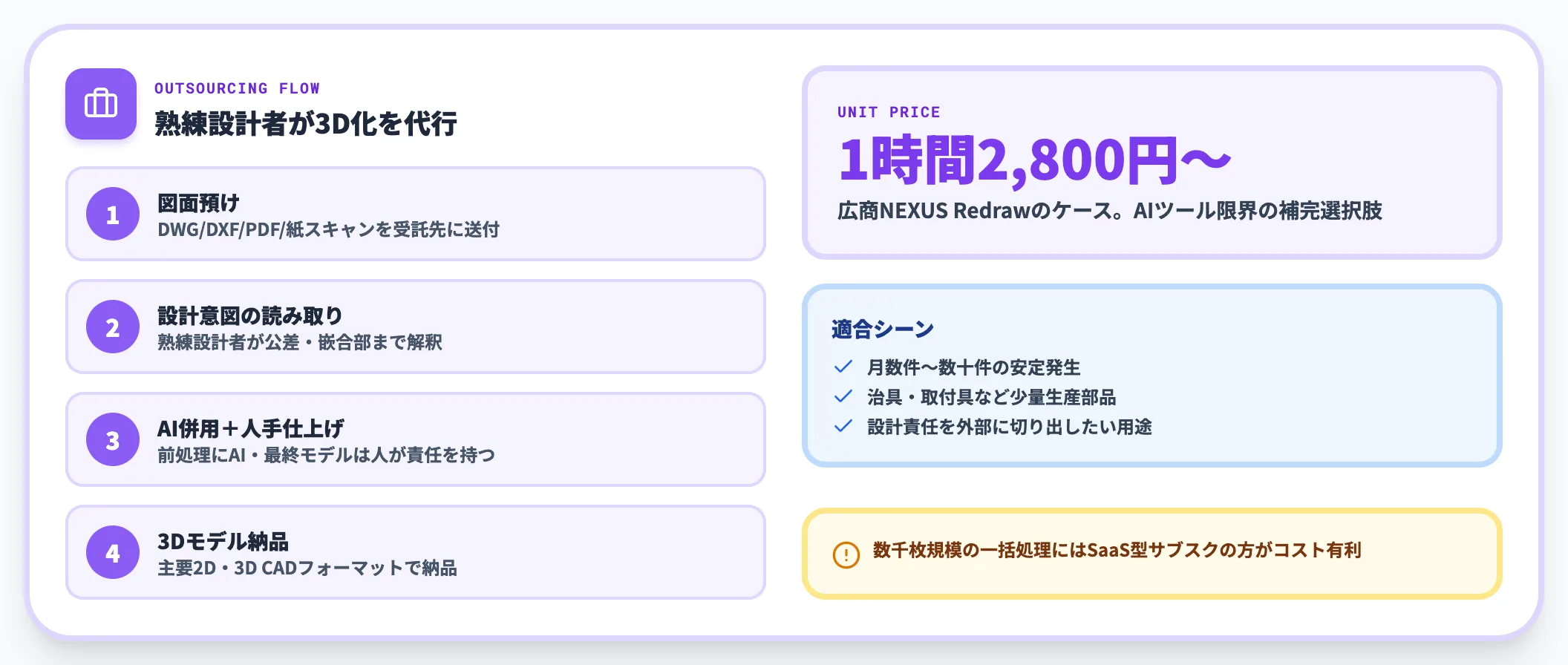

受託サービス型｜熟練設計者が図面を読み取り3D化を代行

広商NEXUS Redraw、図面変換専門の受託会社など、自社で図面をやり取りし熟練設計者が3D化を請け負う型です。

AIが介在するかどうかは事業者次第で、社内の前処理にAIを使いつつ最終モデルは人が仕上げる事業者と、完全人手の事業者が混在します。

広商NEXUSはAIツールの限界に触れたうえで、1時間2,800円からの代行サービスを提案しています。

このアプローチは、図面1枚あたりの確実な品質が必要で、設計責任を外部に切り出したいケース（治具・取付具・少量生産部品の3D化）に向きます。

一方で単価が時間課金のため、過去図面を数千枚単位で一気に処理する用途には向かず、月間処理枚数が安定して見込める場合はAI自動変換ツール型のサブスクの方がコスト的に有利になります。

3アプローチの使い分け早見表

3つのアプローチを比較すると、向き不向きは「図面の状態×処理頻度×品質要求」の3軸で分かれます。

以下の表で、3アプローチの特徴を整理しました。

アプローチ	向く図面	向く頻度	単価感	品質責任
CADソフト操作型	CAD原本あり・複雑形状	月数件	既存ライセンス内	自社設計者
AI自動変換ツール型	2D-CAD/紙スキャン両対応	月数十〜数百件	1データ5,000円〜（bestat）	AIエージェント＋確認者
受託サービス型	紙・青図含む幅広い	月数件〜数十件	時間2,800円〜（広商NEXUS）	受託先設計者

この比較から分かるのは、3つのアプローチは競合関係ではなく補完関係にあるという点です。

実際の現場では、頻出する標準部品はAI自動変換ツールで一括処理し、複雑形状は社内のCAD操作で仕上げ、設計責任を外に出したい治具系は受託で回す、という使い分けが現実解になります。

---

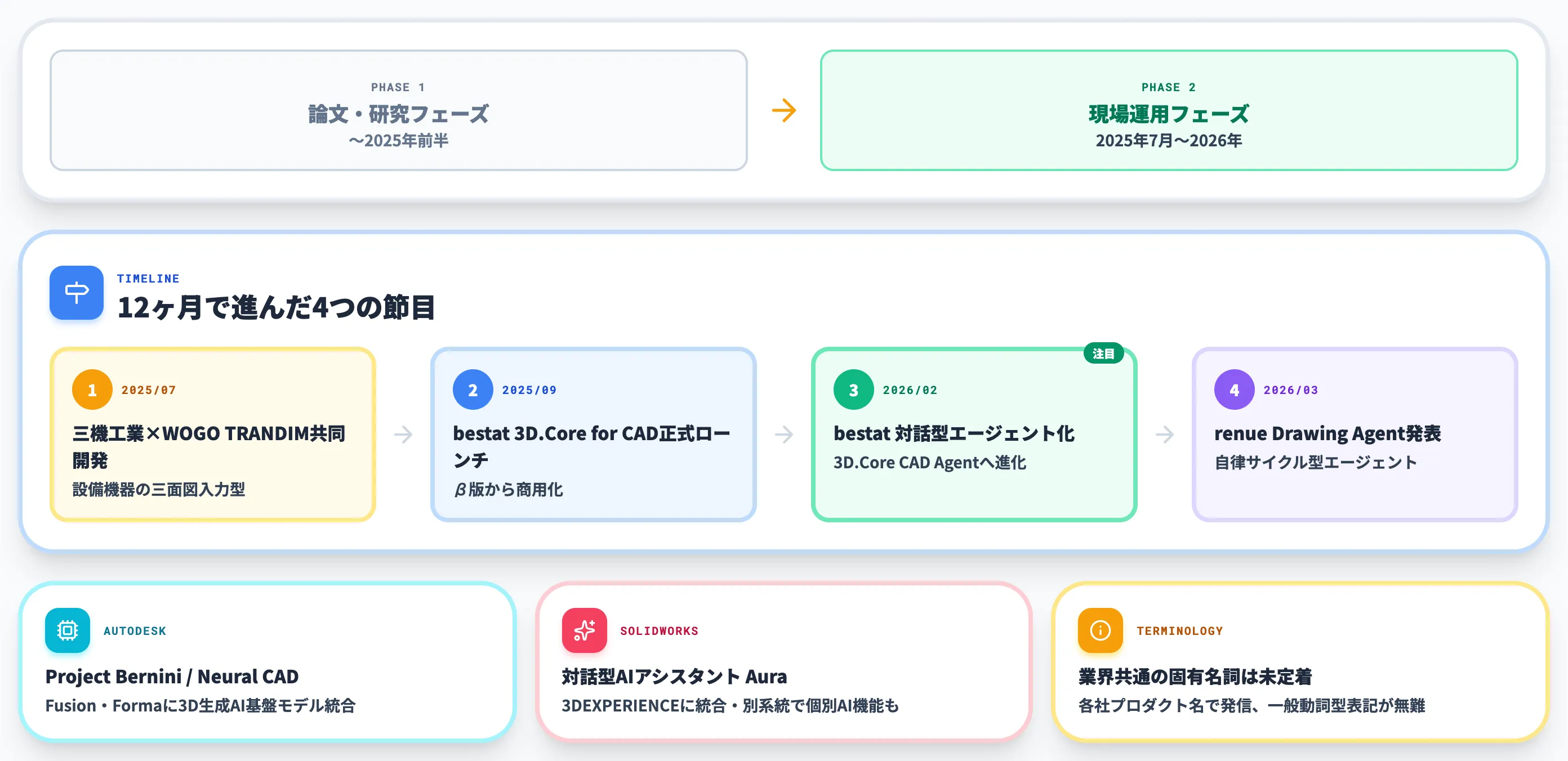

2D図面の3D化AIが「実用段階」に入った2026年の節目

2D図面のAI3D化は、ここ12か月で「論文・研究フェーズ」から「現場運用フェーズ」に明確に移りました。

2025年7月に三機工業×WOGOがTRANDIMの共同開発を発表し、bestat 3D.Core for CADは2025年9月にβ版から正式ローンチ、2026年2月3日に対話型エージェント版「3D.Core CAD Agent」へリニューアル、renueは2026年3月にDrawing Agentを発表しました。

本セクションでは、ユーザーが「AIで2D図面を3D化する」と検索する背景になっている2026年の具体的な節目を、サービス・モデル・公的実証の3軸で整理します。

対話型AIエージェントの登場（bestat 3D.Core CAD Agent）

bestat株式会社は2026年2月3日、既存の3D.Core for CADをリニューアルし、対話型AIエージェント「3D.Core CAD Agent」として提供を開始しました。

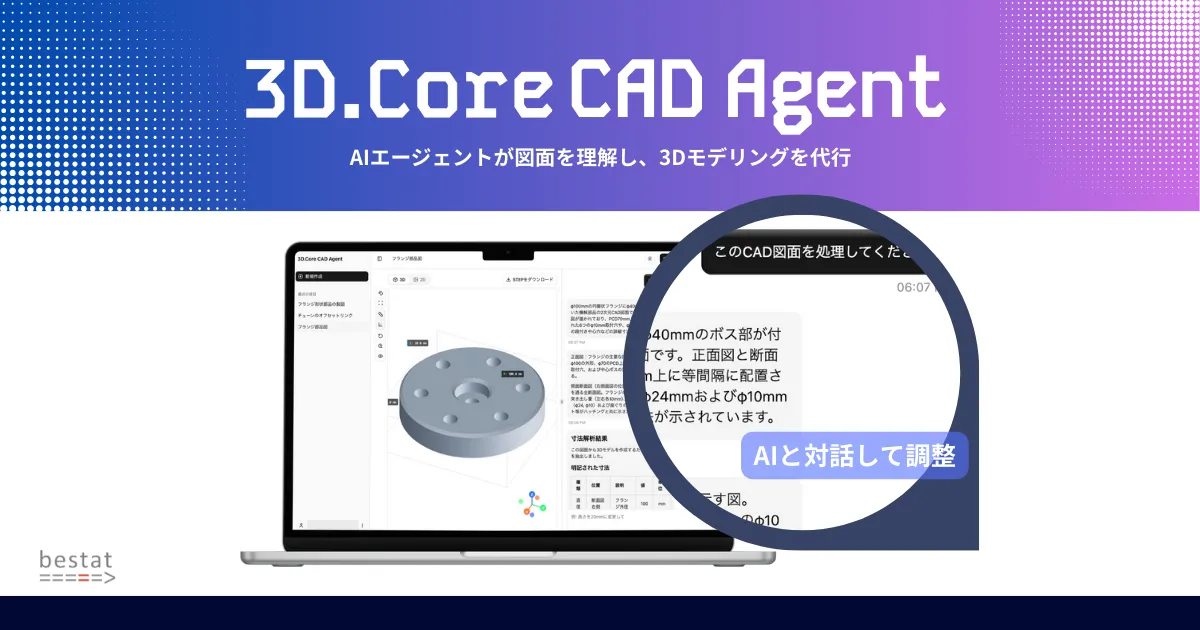

3D.Core CAD Agentでは2D図面をアップロードするとAIエージェントが対話しながら3Dモデル化を進める（出典：bestat プレスリリース）

ラップトップ画面に映る3D化されたタービン部品と、AIエージェントとのチャット欄に並ぶ寸法・形状の確認メッセージが、本サービスの核となる「対話しながら3D化を仕上げる」運用イメージを示しています。

特徴は「自動変換」から「対話型エージェント」への移行で、図面上の情報不足や寸法表記の不鮮明な箇所は、AIエージェントとチャットで確認・調整しながら3D CADモデルを完成させます。

最短5分で3D化が完了し、出力はSTEP形式でダウンロード可能、料金は1データあたり5,000円〜で、最大3図面の無料トライアルが用意されています。

さらに2026年6月16日にはファイル変換・ダウンロード機能を大幅アップデートし、CADソフトに合わせて形式・サイズ・スケールを自由にカスタマイズして出力できるようになりました。

導入企業は橋梁メーカー（保守点検）、自動車部品メーカー（工場デジタルツイン）、電子部品メーカー（設備レイアウトシミュレーション）、インフラ建設企業（ドローンデータ活用）、産業機械メーカー（古い部品平面図の3D化）と幅広く広がっています。

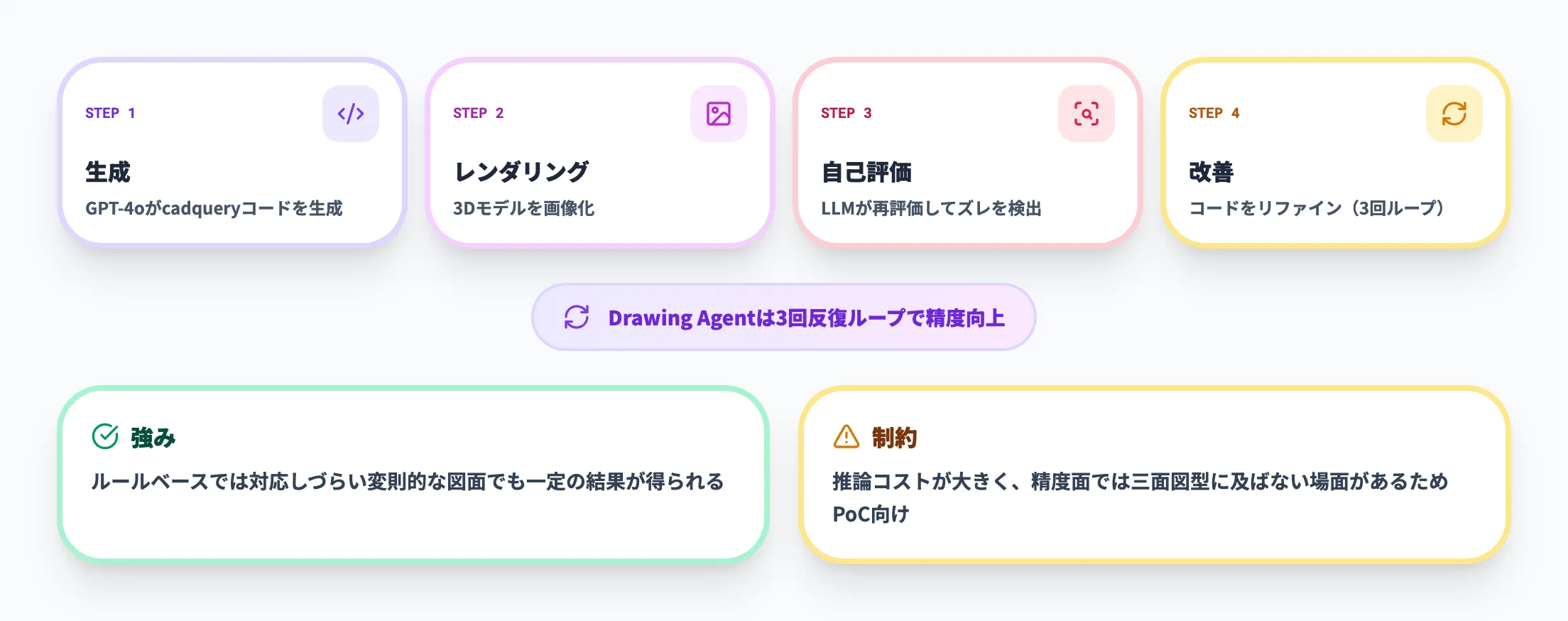

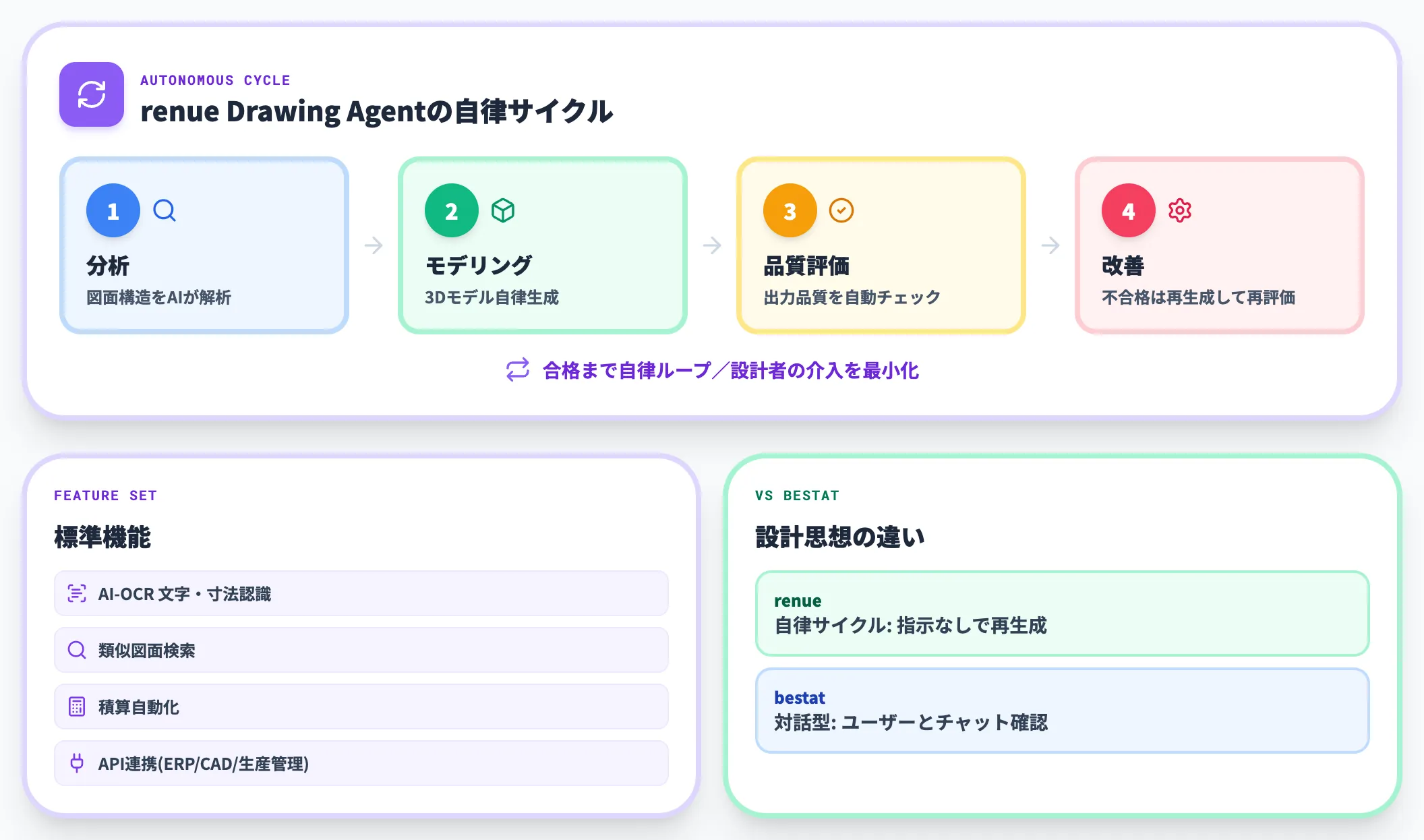

自律サイクル型エージェントの登場（renue Drawing Agent）

株式会社renueは2026年3月、ブラウザに2D図面をアップロードするとAIエージェントが「分析→モデリング→品質評価→改善」のサイクルを自律的に回す「Drawing Agent」を発表しました。

bestatの対話型と異なり、ユーザーが指示を与えずともAIが品質チェックと再生成を自律的に繰り返す設計で、設計者の介入を最小化する方向に振っています。

機能は、AI-OCRによる文字・寸法認識、2D→3Dモデルの自律生成、類似図面検索、積算自動化が中心で、APIを通じて生産管理・ERP・CADなど既存システムと統合できる設計です。

料金は非公開で、自社図面・既存システム連携の要件に応じた個別見積となります。

実装期間は標準機能ならすぐ利用でき、既存システムとの連携や積算自動化など要件が広がるほど数週間〜数か月単位での導入が想定されます。

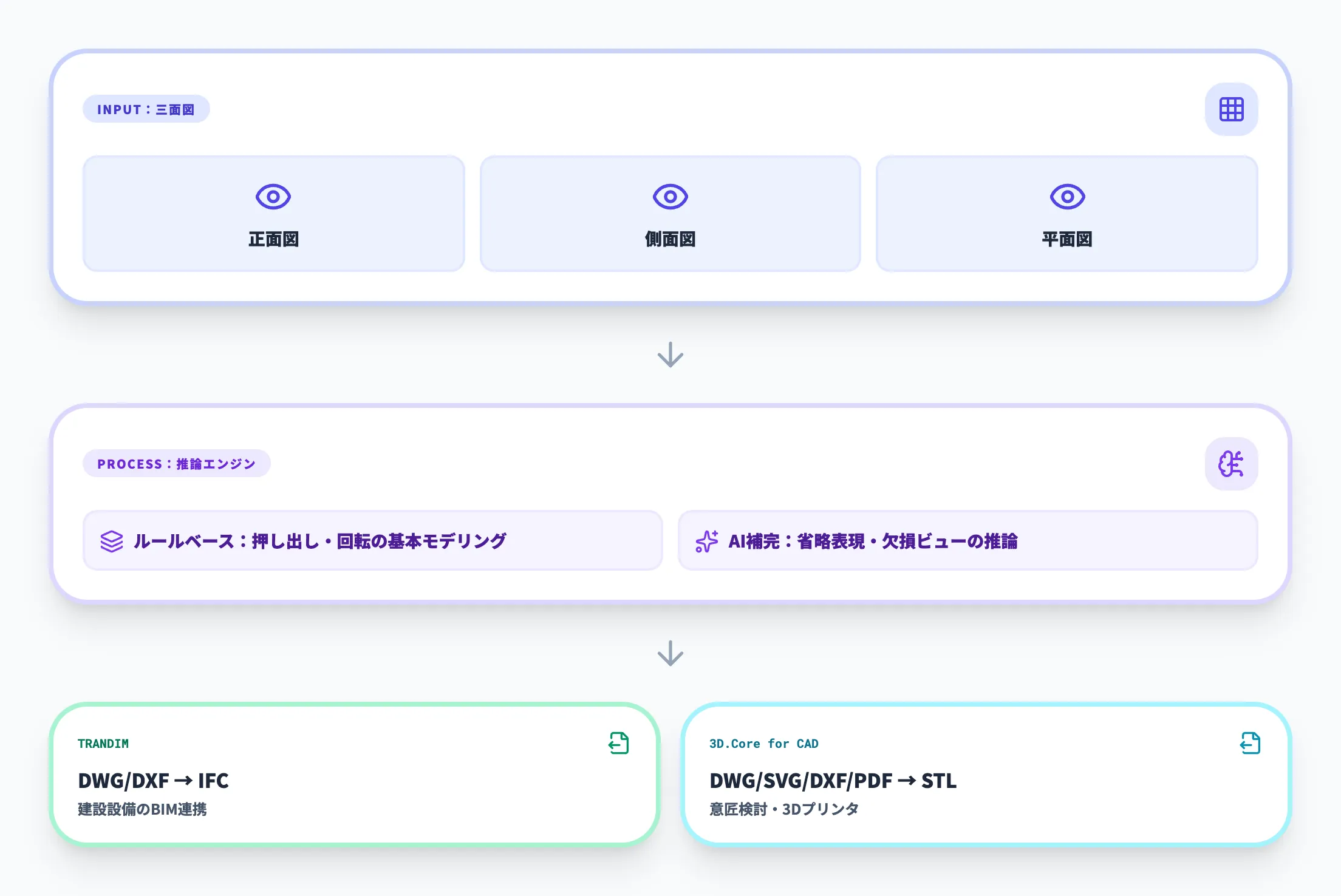

三面図入力型の登場（三機工業×WOGO TRANDIM）

設備機器設計の三機工業株式会社と東京大学発スタートアップ株式会社WOGOは2025年7月、設備機器の2D図面（DXF/DWG）から3Dモデルを自動生成する専用編集ソフト「TRANDIM」を共同開発しました。

特徴は「三面図入力型」で、複数方向の2D図面を独自アルゴリズムが細かい領域に分割解析し、各図面間の形状を対応付けて3Dモデルを構築します。

現時点の構成は、独自アルゴリズムによる自動生成と、編集ソフト上で寸法・形状を手動補完するハイブリッド方式で、純粋なLLM依存型では難しい寸法精度を確保しています。今後は機器名入力などをトリガーとした高精度3D生成機能の開発が予定されています。

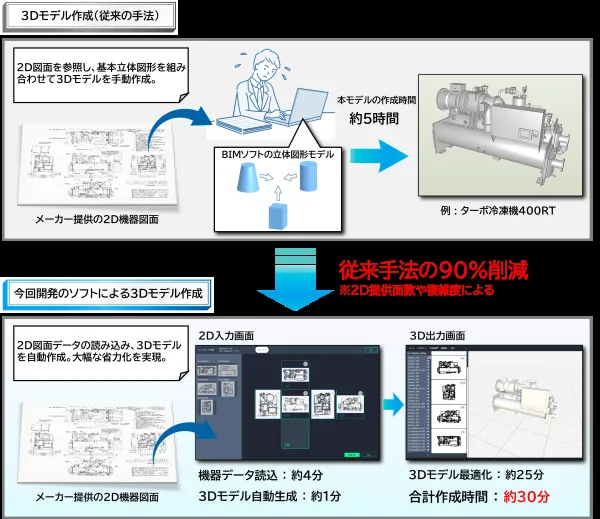

ターボ冷凍機600RTの2D図面を例にした従来手法5時間と新ソフトの30分のフロー比較（出典：三機工業プレスリリース）

フロー比較で目を引くのは、従来は3D設計者が2D図面の3面図を読み解いてモデリングするのに約5時間かかっていた工程が、新ソフトでは機構データ抽出4分・3D化自動生成1分・体裁修正25分の合計30分まで圧縮されている点です。設備機器のように形状が複雑で寸法点数の多い分野で、削減効果が特に大きく出る構成になっています。

従来2〜7時間要していた3Dモデル作成時間を最大90%削減できる水準に達しており、まずグループ会社の有限会社キャド・ケンドロと共同で社内導入を進めながら、2026年度中の製品化・販売を予定しています。

設備機器という特定ドメインに絞ったことで、汎用ツールでは得にくい安定した3D化品質を実現したのが本サービスの差別化軸です。

既存CADベンダーのAIエージェント化（Aura・Neural CAD）

3D CADの既存ベンダー側も、2026年に入って2D→3D工程のAI化を加速させています。

AutodeskはProject Berniniとして3D生成AI基盤モデル群（Neural CAD等）の開発を公表しており、テキストや画像から3D CADオブジェクトを生成する基盤モデルをFusion・Forma等での商用提供につなげる方針を示しています。

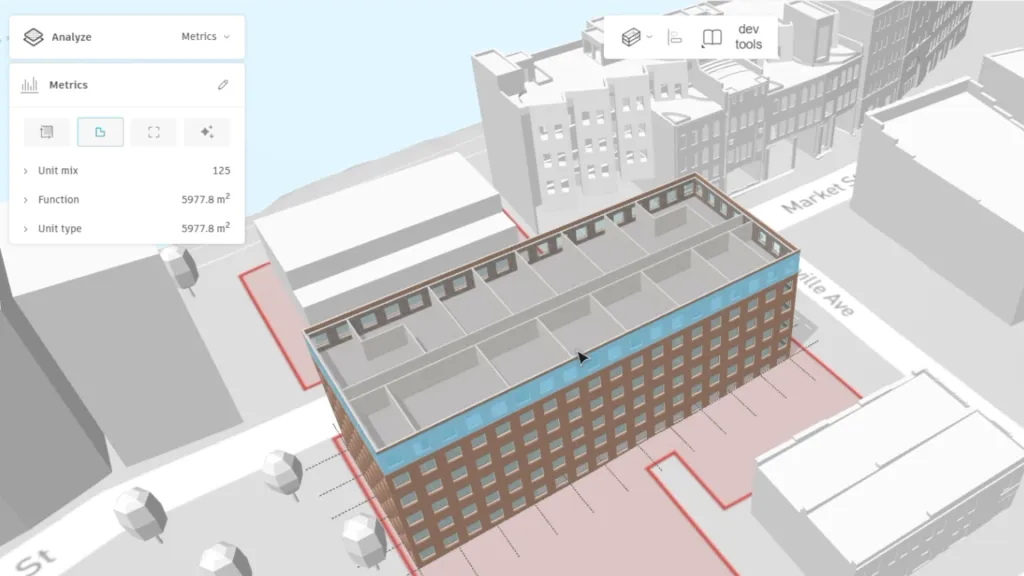

街並み内の建物3Dモデルに編集UIを重ねたNeural CADのコンセプト画像（出典：Autodesk News）

3D生成された建物モデルの一部に対して、左サイドの編集パネルから素材や寸法を指定し直す操作イメージが描かれており、Autodesk側が既存の3D CAD環境にAI生成と編集UIを面で重ねる方向に振っていることが伝わります。

SOLIDWORKSのAI Overviewでは、対話型AIアシスタント「Aura」が3DEXPERIENCEプラットフォームに統合される一方、Auto-Fastener Recognitionによるファスナー自動認識やgenerative drawings（生成ドローイング）といった個別のAI機能もそれぞれ別系統で提供されており、既存CAD操作にAIエージェントを面で重ねていく方針が示されています。

これらは「2D図面アップロード→3Dモデル」の単機能サービスではなく、既存CAD環境にAIエージェントを面で重ねる戦略で、すでに3D CADを社内標準として運用している企業にとっては乗り換えコストを最小化できる選択肢です。

「2D→3D変換AI」という固有名詞は業界でまだ定着していない

最後に1点補足しておくと、2D図面のAI3D化を語る記事のなかには「2D to 3D変換AI」「2D→3D変換AI」というカタカナ・英語混じりの呼称を1つの固有名詞のように扱うものがあります。

ただし2026年6月時点で検索上位を見る限り、サービス各社は「3D.Core CAD Agent」「Drawing Agent」「TRANDIM」のように自社プロダクト名で発信しており、「2D to 3D変換AI」が業界共通の固有名詞として定着している事実は確認できません。

本記事では便宜上「2D図面の3D化AI」「2D図面3D化AIサービス」のように一般動詞型で表記し、サービス各社を指す場合は固有プロダクト名で書き分けます。

---

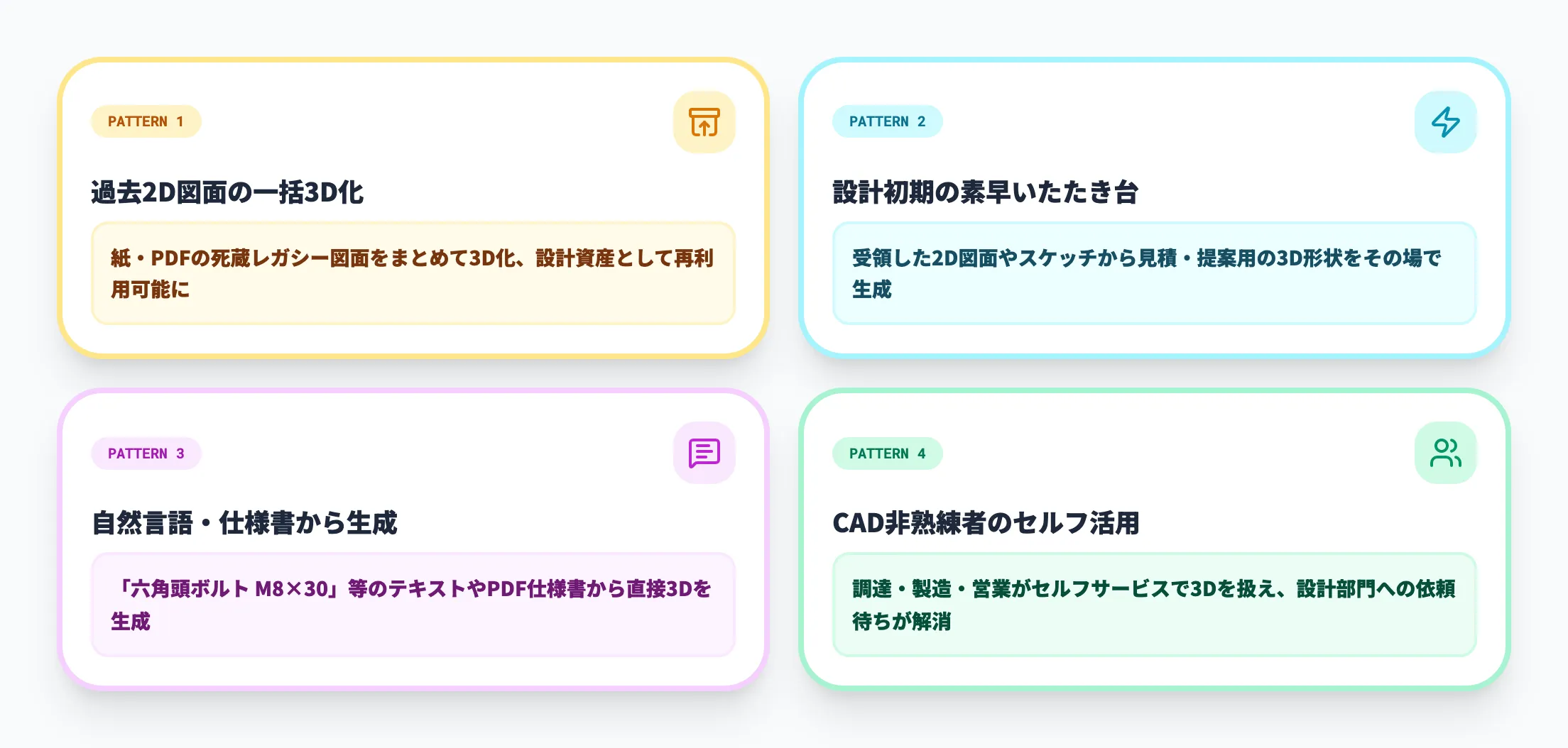

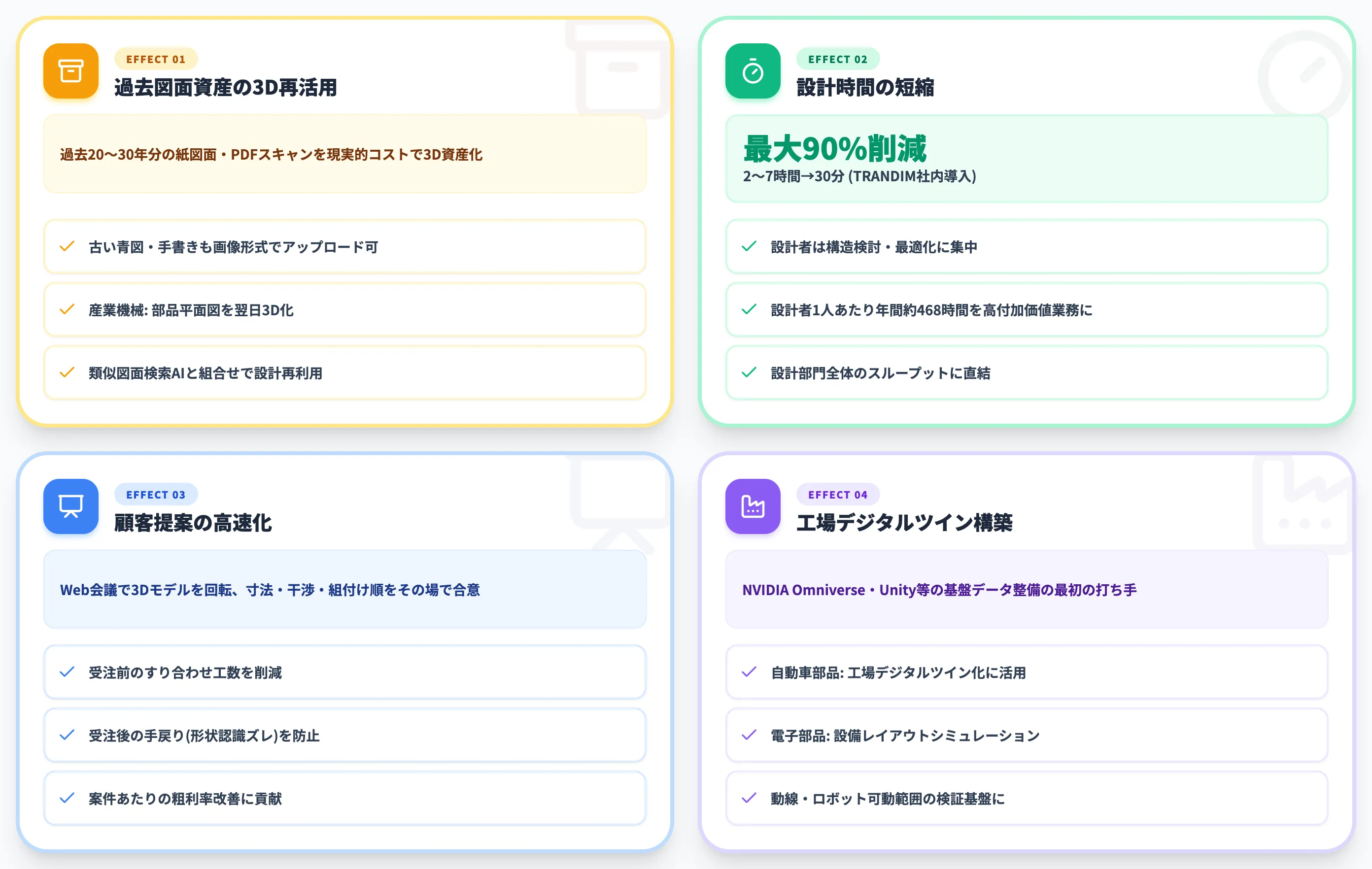

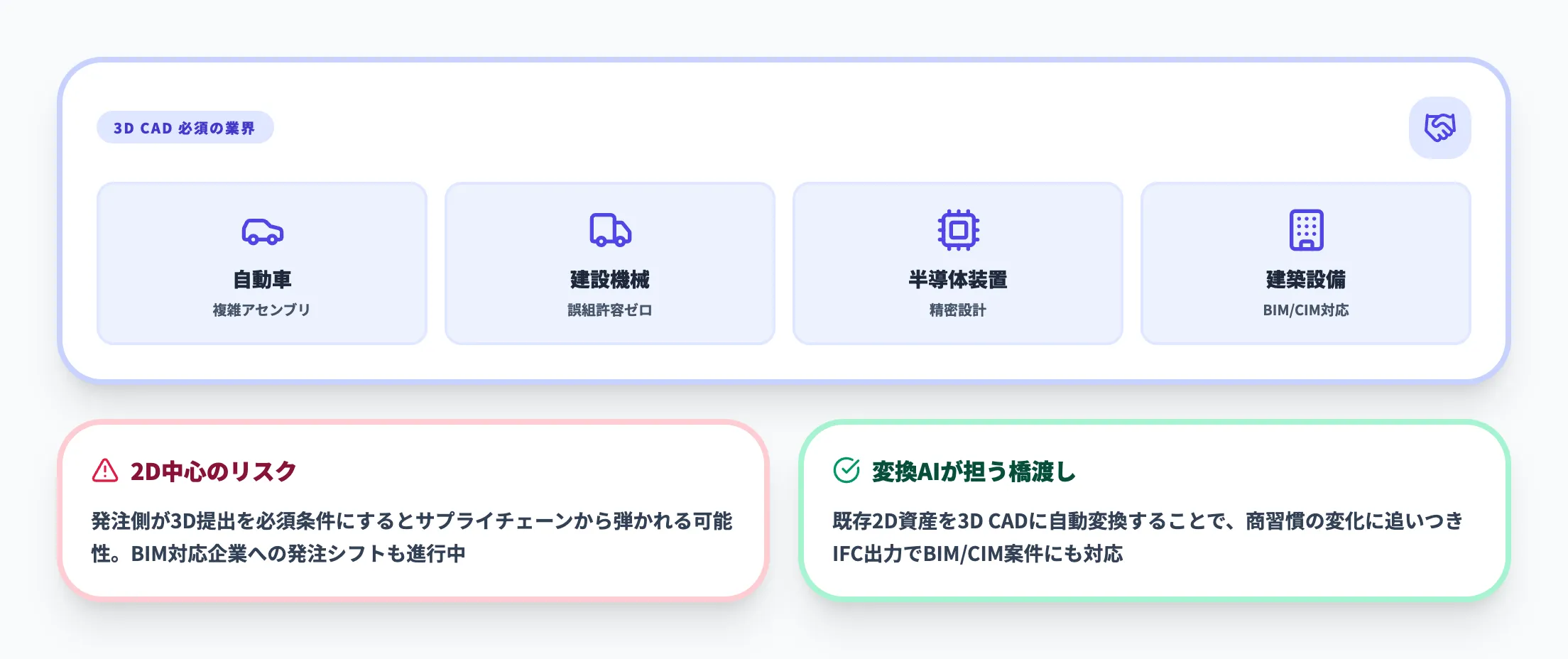

AIによる2D図面3D化で実現する4つの業務効果

2D図面の3D化AIは、単に「2Dを3Dに変える」道具ではなく、設計部門〜生産技術〜営業の業務効果として価値化されます。

過去図面の資産化、設計時間の短縮、顧客提案の高速化、工場デジタルツイン構築の4領域は、いずれも従来は人手で1案件あたり数日〜数週間かけていた業務です。

本セクションでは、それぞれの効果が現場でどのように立ち上がるかを、AI自動変換ツール型・CADソフト操作型のいずれを選んだ場合でも当てはまる業務効果として整理します。

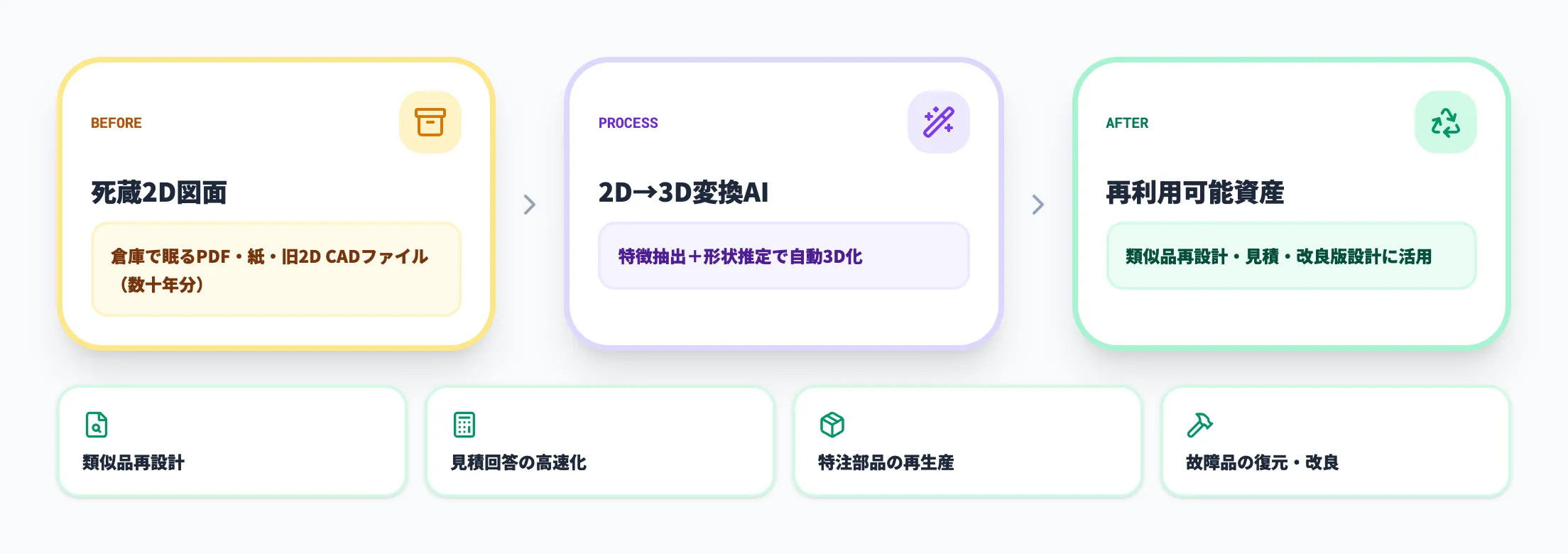

過去図面資産の3D再活用

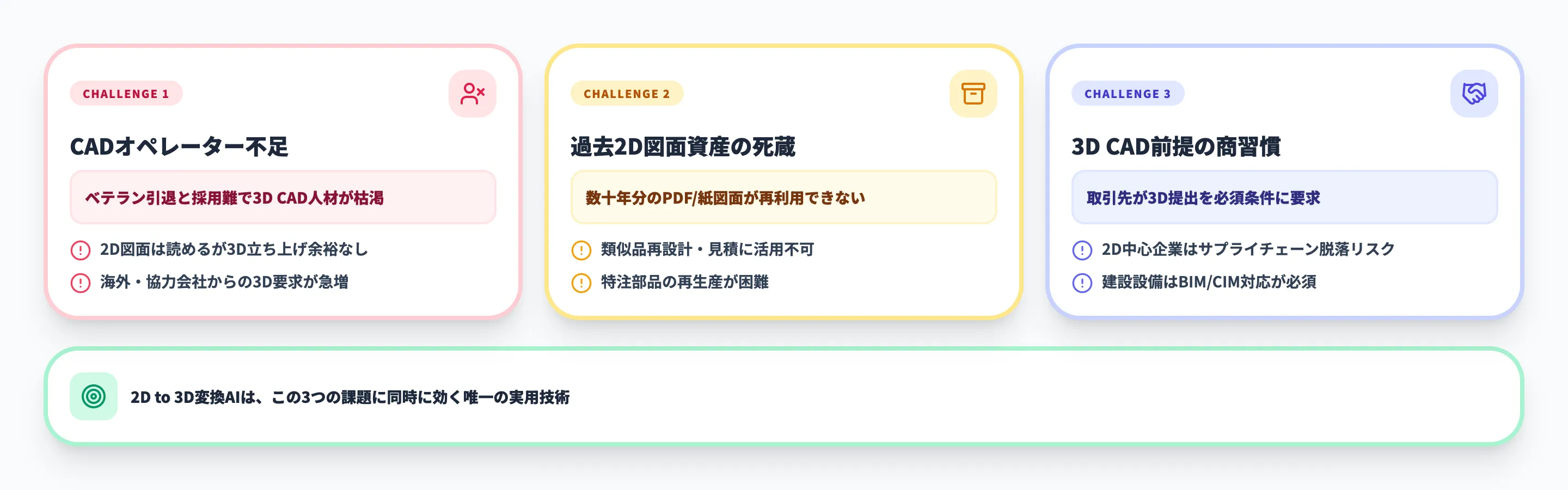

製造業の多くの現場には、過去20〜30年分の2D紙図面・PDFスキャン・古いDWGが蓄積されています。

これまで設計部門は、過去案件の流用設計が必要になるたびに、紙の図面庫から該当図面を引き出して人手で3D CAD化する作業を強いられていました。

bestat 3D.Core CAD Agentは古い青図や手書き図面も画像形式でアップロードできるため、過去図面庫の3D資産化が現実的なコストで実行可能になります。

具体的には、産業機械メーカーで「古い部品の平面図も翌日には3D CADモデル化」できるユースケースが公開されており、外注依頼や手作業を減らしてモデリングコストを大幅に削減した事例が報告されています。

過去図面の資産化は、流用設計の検索可能性を高める意味でも効きます。類似図面検索AIと組み合わせれば、過去の3D化済み資産から類似形状を呼び出して新規設計の出発点に使う設計再利用フローが構築できます。

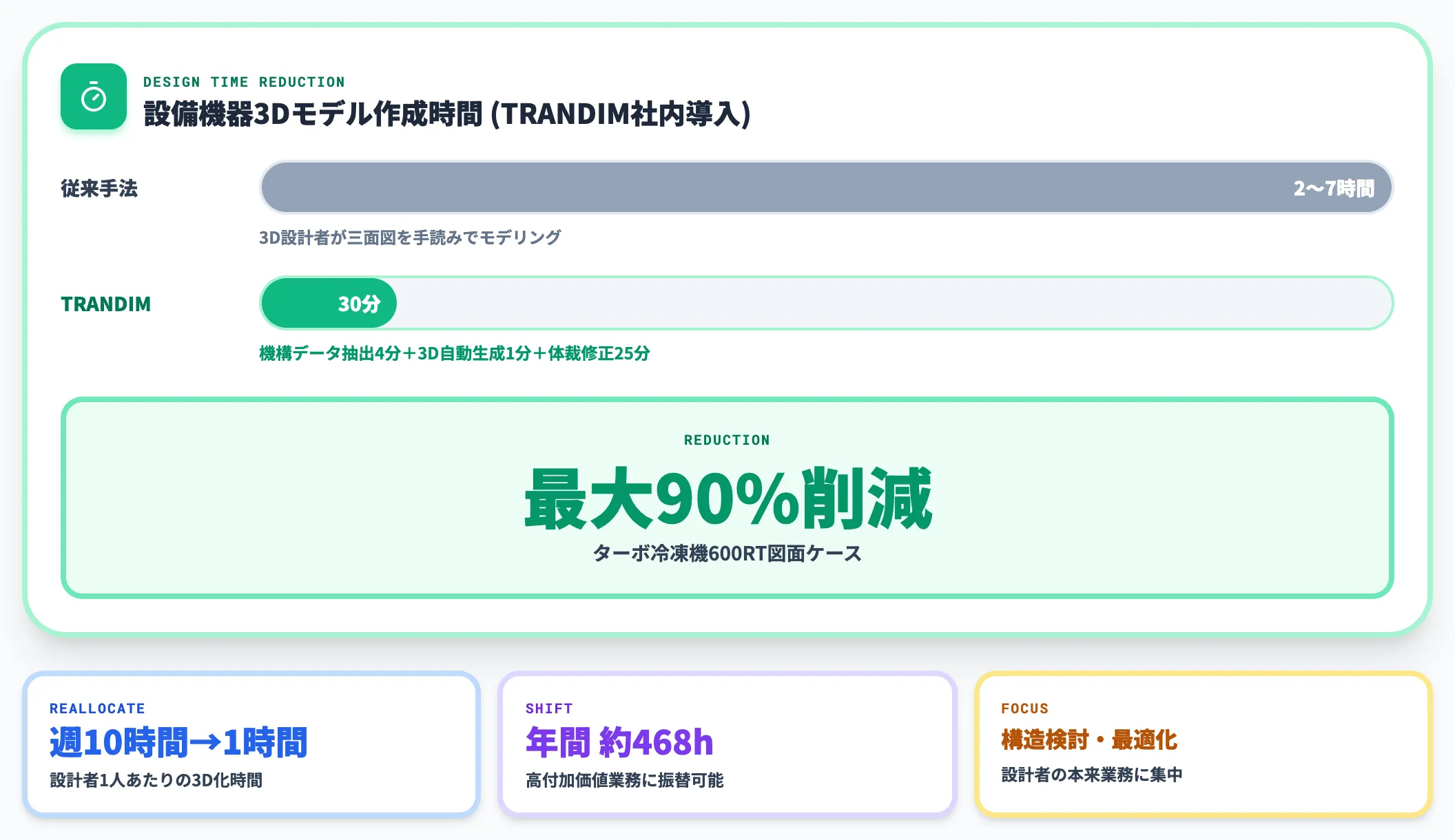

設計時間の短縮（モデリング工数の圧縮）

新規設計案件で、顧客から2D図面が提供されるケースは現在も少なくありません。

設計者は受け取った2D図面を見ながら3D CADで再モデリングし、続く構造解析や干渉チェックの土台を作る必要があります。

三機工業のTRANDIM社内導入では、設備機器の3Dモデル作成時間が2〜7時間から最大90%削減され、設計者は3D化作業ではなく構造検討・最適化に時間を回せるようになりました。

この時間圧縮は、設計部門全体のスループットに直接効きます。

設計者1人あたり週10時間の3D化作業が1時間に減れば、年間1人あたり約468時間（週9時間×52週）が高付加価値業務に振り向けられる計算です。

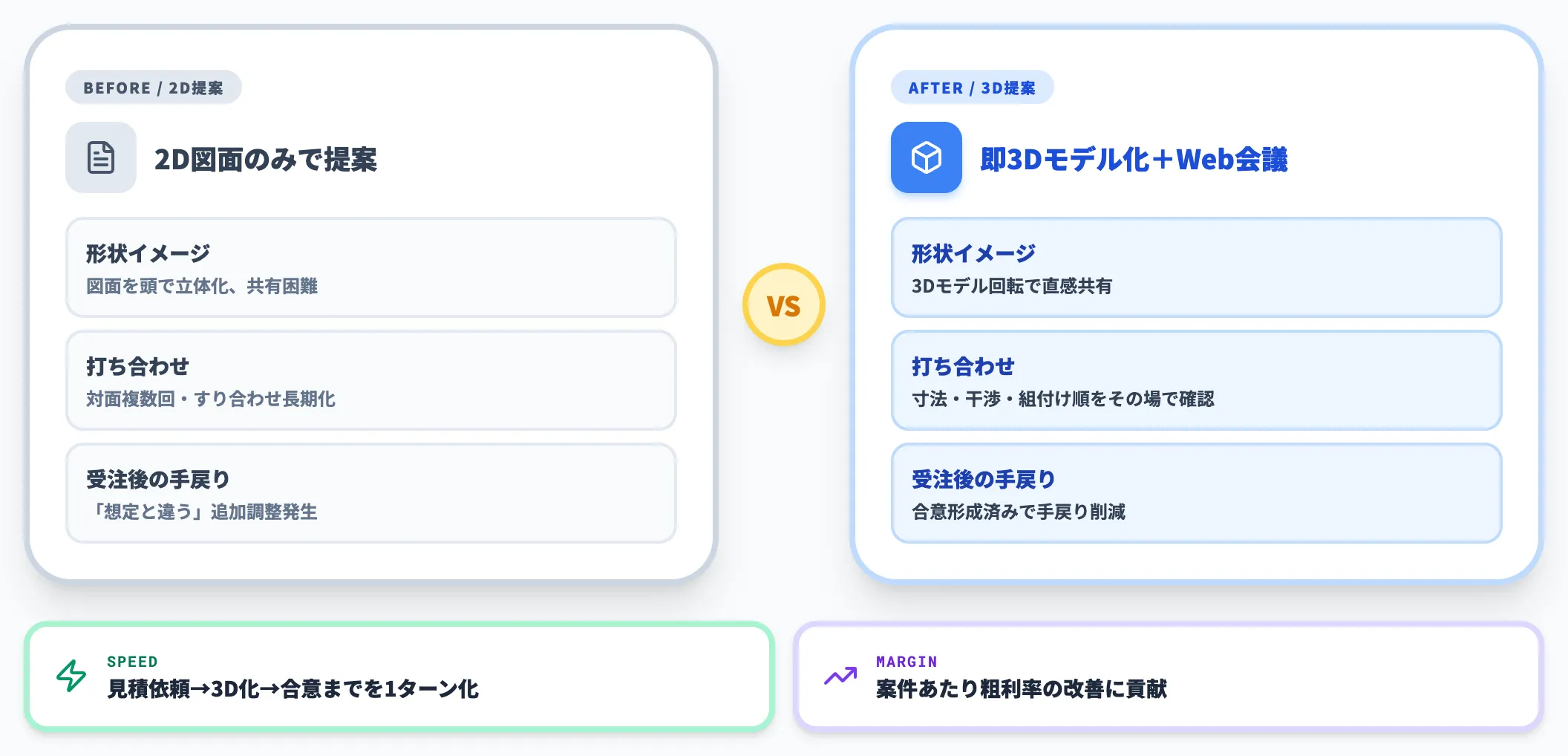

顧客提案の高速化（3Dビジュアル化による合意形成）

営業・技術営業の現場では、顧客から「過去に納入した設備の改修見積もり」「類似案件の構成提案」を求められた際、2D図面だけでは形状イメージを共有しづらく、対面打ち合わせを繰り返してすり合わせる必要がありました。

2D図面の3D化AIを使えば、見積もり依頼を受けた段階で2D図面を即3Dモデル化し、Web会議でモデルを回転させながら顧客と寸法・干渉・組付け順をその場で確認できます。

bestat 3D.Core CAD Agentが訴求している「2D図面では伝わりにくかった形状や構造も、3D CADで直感的に共有」というメッセージは、まさにこの営業フェーズの合意形成スピードを変える話です。

受注前のすり合わせ工数が減るだけでなく、受注後の手戻り（「想定と違う形状だった」といった追加調整）も減らせるため、案件あたりの粗利率改善にも繋がります。

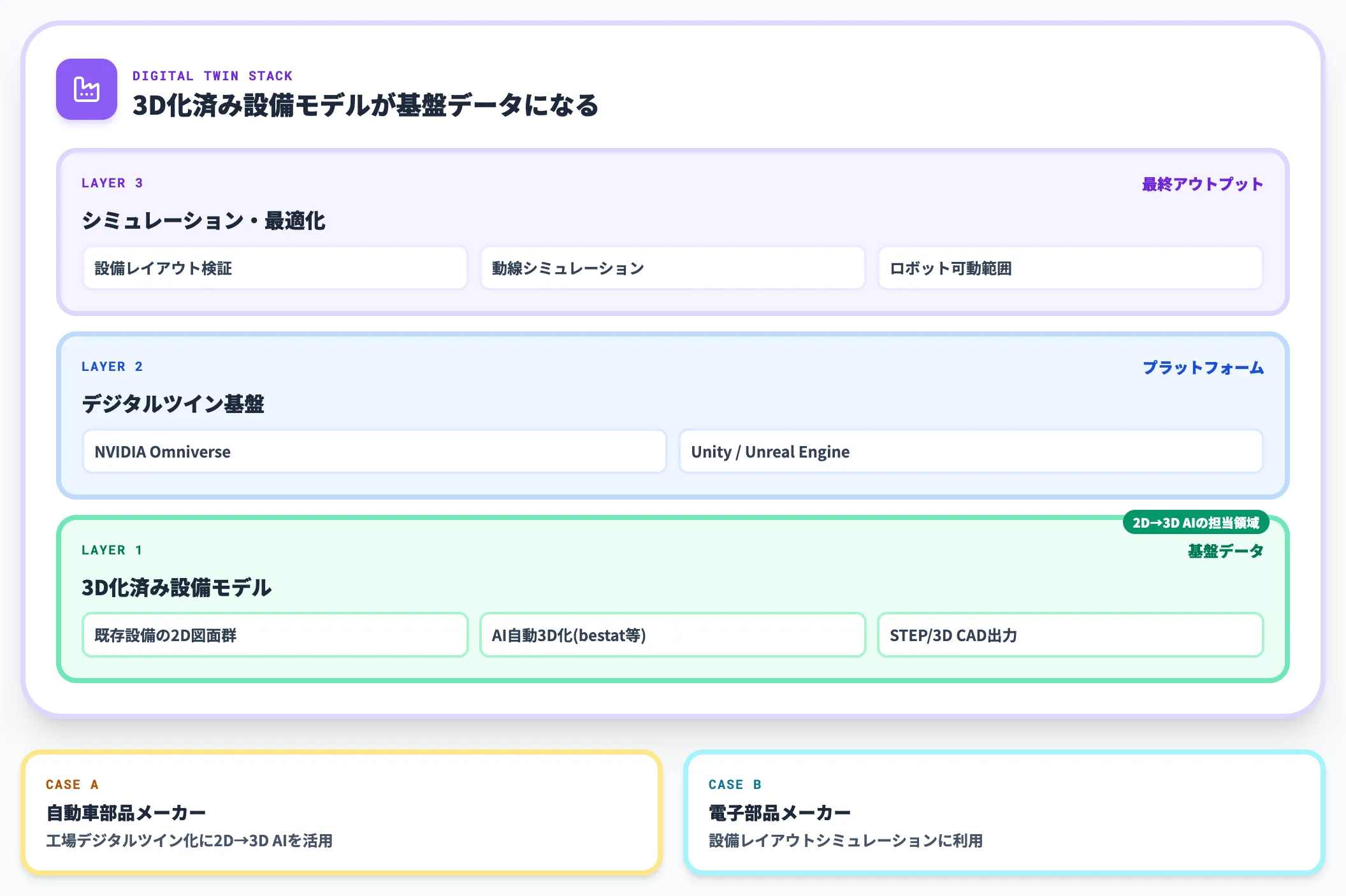

工場デジタルツイン・設備レイアウトシミュレーション

工場デジタルツインの実装プロジェクトでは、既存設備の3DモデルがNVIDIA OmniverseやUnityなどのデジタルツイン基盤に読み込まれ、設備レイアウト・動線・ロボット可動範囲のシミュレーションに使われます。

ところが多くの工場では、設備の3Dモデルが古い2D図面しか残っておらず、デジタルツイン化の初期段階で「全設備の3D化」が大きなボトルネックになります。

bestatの導入事例では、自動車部品メーカーが工場デジタルツイン化のために2D図面の3D化AIを活用し、電子部品メーカーは工場の設備レイアウトシミュレーションで活用しています。

デジタルツイン構想を進めるなら、2D図面の3D化AIは「基盤データ整備」の最初の打ち手として組み込む価値があります。

3D化済み設備モデルが揃って初めて、後段のシミュレーション・最適化フェーズに進めるからです。

---

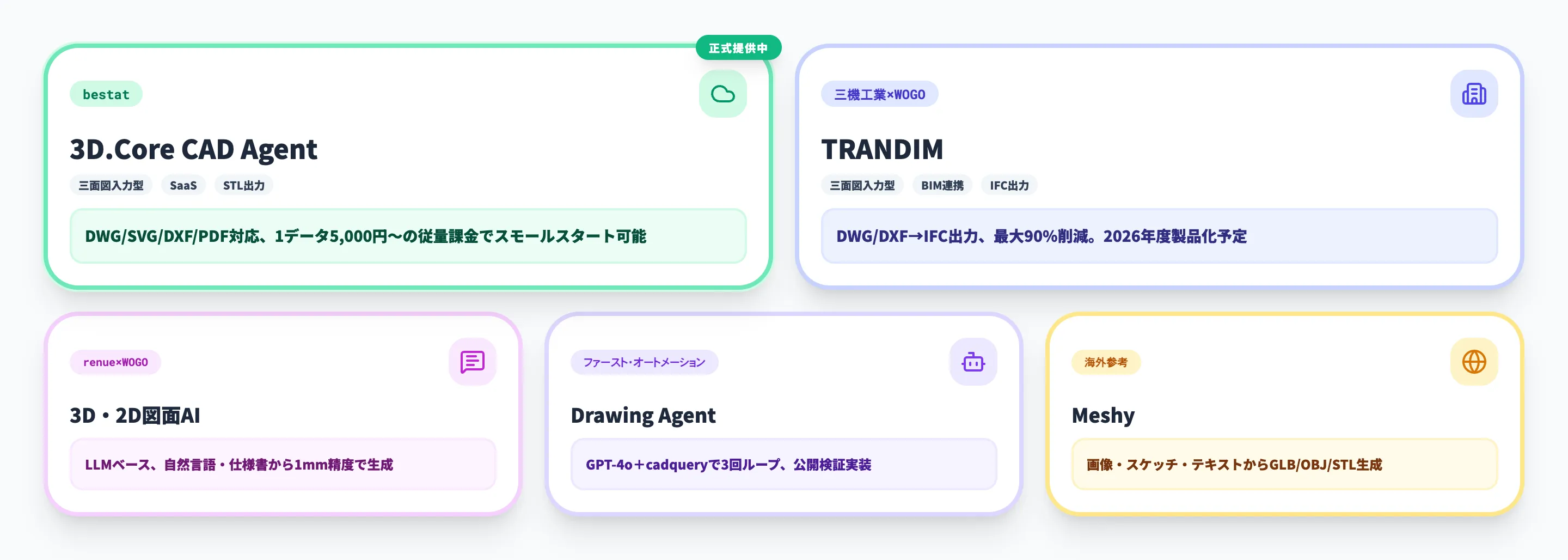

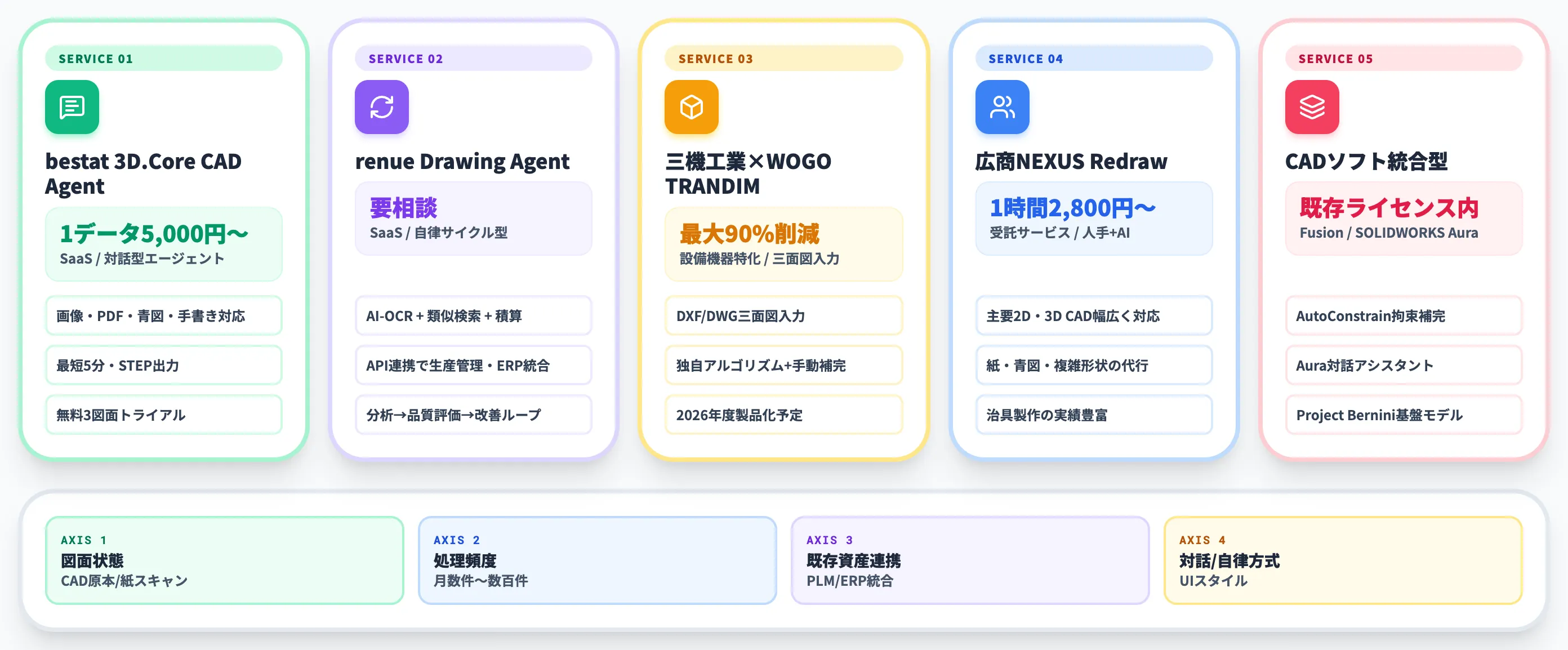

2D図面3D化AIサービス主要5製品の機能比較

ここからは、2D図面の3D化に使える主要サービスを5系統に分類して、機能・対応形式・料金・対象規模を比較します。

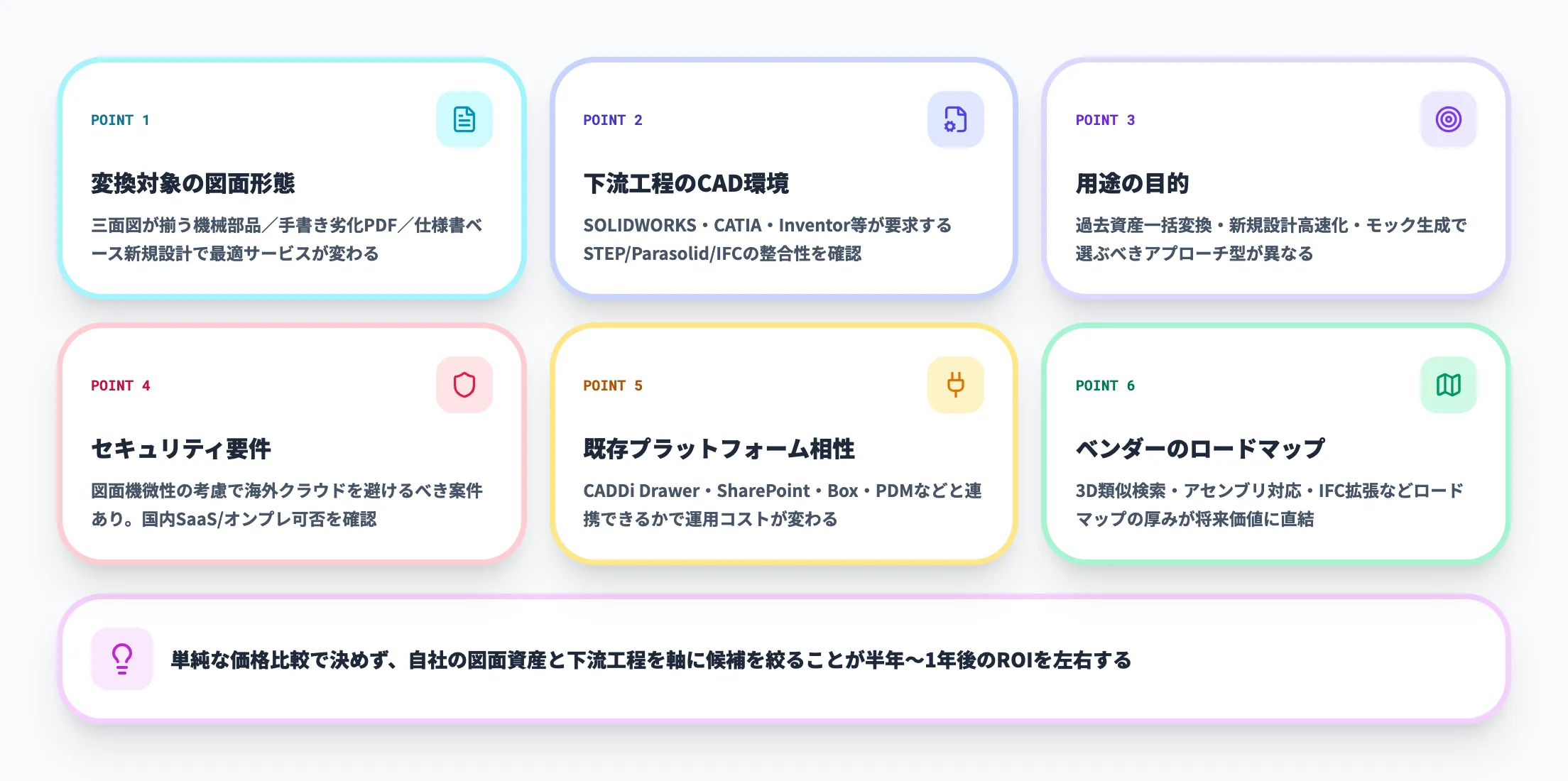

サービス選定の際は「料金の安さ」「精度の高さ」だけで決めず、自社の図面状態（CAD原本／紙スキャン）・処理頻度・既存CAD/PLM資産との連携可否を踏まえて評価することが重要です。

本セクションでは、bestat 3D.Core CAD Agent・renue Drawing Agent・三機工業TRANDIM・広商NEXUS Redraw・CADソフト統合型（Fusion/SOLIDWORKS Aura）の5系統を順に整理します。

5サービス比較表（対応形式・料金・対話方式・対象規模）

主要5サービスの基本仕様を一覧表にまとめました。

サービス	提供形態	対応入力形式	出力形式	AI方式	料金
bestat 3D.Core CAD Agent	SaaS	画像（PDF・JPG・PNG・青図・手書き）	STEP等	対話型エージェント	1データ5,000円〜＋無料トライアル3図面
renue Drawing Agent	SaaS／カスタム	PDF・TIF・紙図面	3D CAD形式	自律サイクル型	要相談（個別見積）
三機工業×WOGO TRANDIM	パッケージ（2026年度製品化予定）	DXF・DWG（三面図）	3Dモデル	独自アルゴリズム＋手動補完	未公表（2026年度製品化時に公表予定）
広商NEXUS Redraw	受託サービス	主要2D・3D CADフォーマット幅広く	主要CADフォーマット	人手＋社内AI併用	1時間2,800円〜
CADソフト統合型（Fusion/SOLIDWORKS Aura）	パッケージライセンス	各CAD専用フォーマット＋一般中間形式	各CAD専用	スケッチ拘束・図面自動化等の部分支援	既存CADライセンス内＋一部AI機能はサブスク追加

この表が示すように、5サービスは「対象顧客」「3D化に必要な工数」「責任の所在」がそれぞれ異なります。

次に各サービスの強みと向くケースを順に整理します。

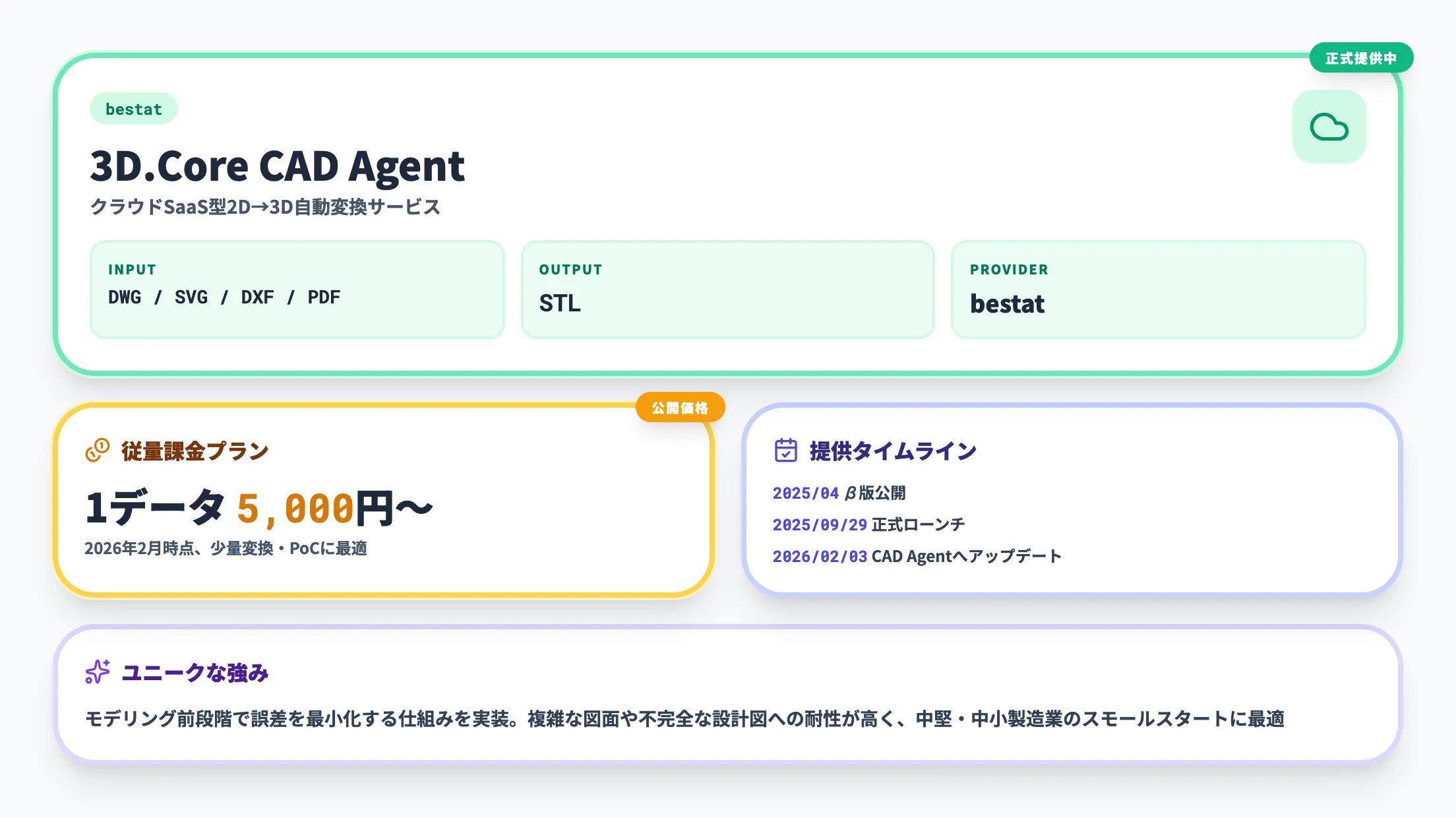

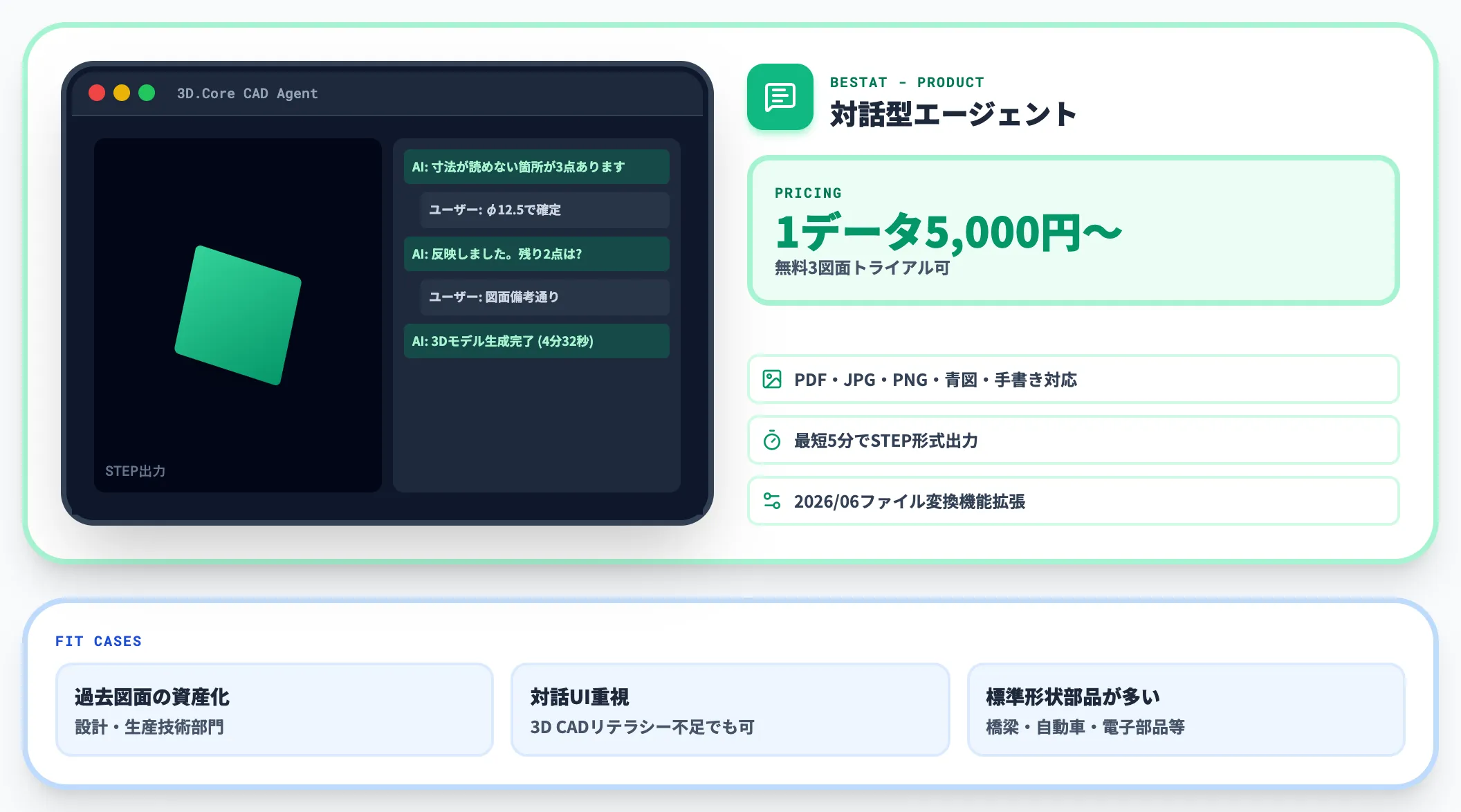

bestat 3D.Core CAD Agent｜手書き・青図対応の対話型エージェント

bestat株式会社が提供する産業用3Dデータ処理特化のSaaSで、2026年2月3日に対話型AIエージェント版へリニューアルしました。

最大の強みは、デジタル図面だけでなく古い青図・手書きスケッチ・紙図面のスキャン画像にも対応する点で、過去図面庫の資産化用途に最も適しています。

不足情報や寸法表記の不鮮明さは、画面上のチャットでAIエージェントと対話しながら確定でき、最短5分でSTEP形式の3D CADモデルを出力します。

料金は1データ5,000円〜で、複雑な形状は費用と制作期間が個別調整、無料トライアルは1部署あたり最大3図面まで試せます。

向くケースは、過去図面の資産化を進めたい設計部門・生産技術部門、社内の3D CADリテラシーがまだ十分でなくても対話型UIなら使える企業、橋梁・自動車部品・電子部品・インフラ・産業機械など部品形状が比較的標準的な業界です。

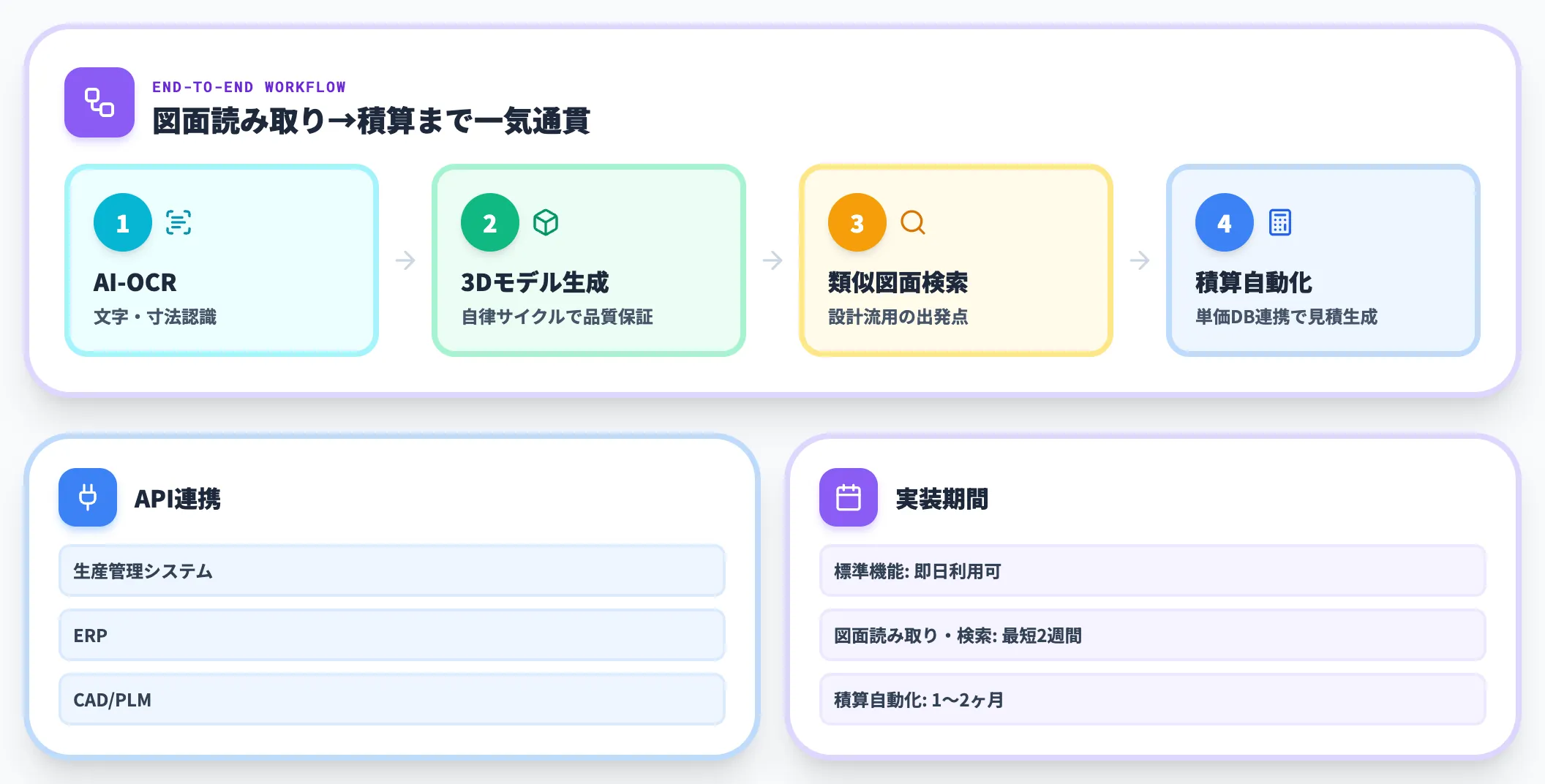

renue Drawing Agent｜AI-OCR＋類似検索＋積算自動化まで一気通貫

株式会社renueが提供するAI業務変革支援FDEの一環として、2026年3月に発表されたサービスです。

特徴は、2D→3D自律生成だけでなくAI-OCRによる文字・寸法認識、類似図面検索、積算自動化を備え、APIを通じて生産管理・ERP・CADなど既存システムと統合できる設計を一気通貫で構築できる点で、図面読み取りから積算、3Dモデル生成までを1サービスで進めたい企業に向きます。

AIエージェントは「分析→モデリング→品質評価→改善」のサイクルを自律的に回し、ユーザーが都度指示を与える必要が少ない設計です。

料金は非公開で、要件に応じた個別見積です。

実装期間は標準機能ならすぐ利用でき、積算自動化など社内の単価・労務データベースとの連携が必要な場合は数週間〜数か月単位での導入が想定されます。

向くケースは、設計部門だけでなく購買・原価管理部門も巻き込んだ図面業務自動化を検討している企業、生産管理・ERP・CADなど既存システムとの統合要件が強い企業、年間数百〜数千枚の図面処理を継続的に発生させる企業です。

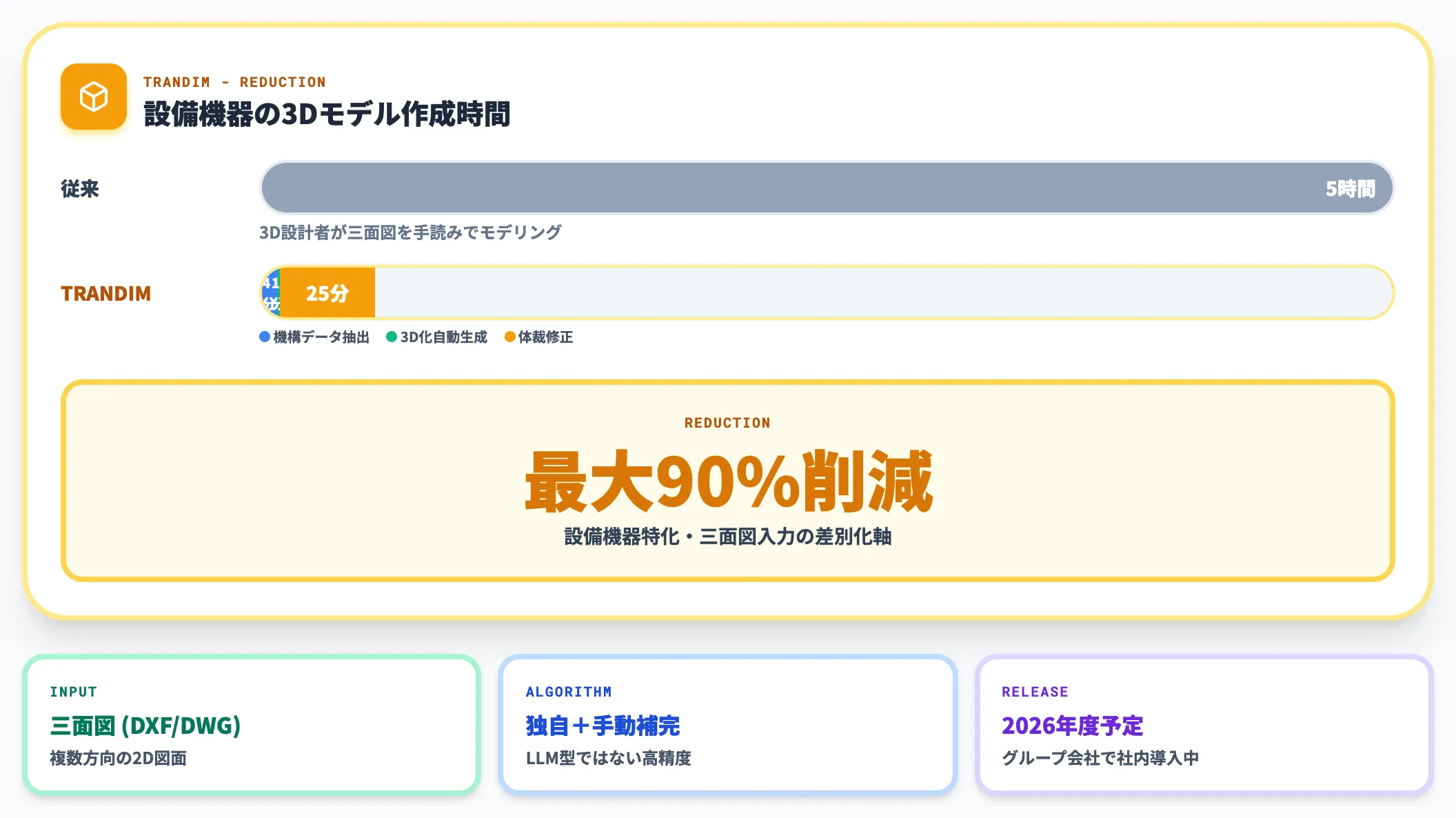

三機工業×WOGO TRANDIM｜設備機器特化・三面図入力で最大90%削減

設備機器設計の三機工業と東京大学発スタートアップWOGOが共同開発した、設備機器の2D図面に特化した3Dモデル自動生成ソフトです。

DXF・DWG形式の三面図を読み込むと、独自アルゴリズムが図面を細かい領域に分割解析し、各図面間の形状を対応付けて3Dモデルを構築します。

現時点の構成は独自アルゴリズムによる自動生成と編集ソフト上の手動補完を組み合わせるハイブリッド方式で、純粋なLLM型では確保しづらい寸法精度を担保しているのが差別化軸です。今後は機器名入力などをトリガーとした高精度3D生成機能の開発も予定されています。

従来手作業で2〜7時間要していた3Dモデル作成時間を最大90%削減でき、まずグループ会社の有限会社キャド・ケンドロと共同で社内導入を進めながら、2026年度中の製品化・販売を予定しています。

向くケースは、建築設備・空調設備・配管系の設備機器を扱う企業、三面図形式での設計図が標準的に出力されている企業、製品化後の業界初期ユーザーとして導入を検討できる企業です。

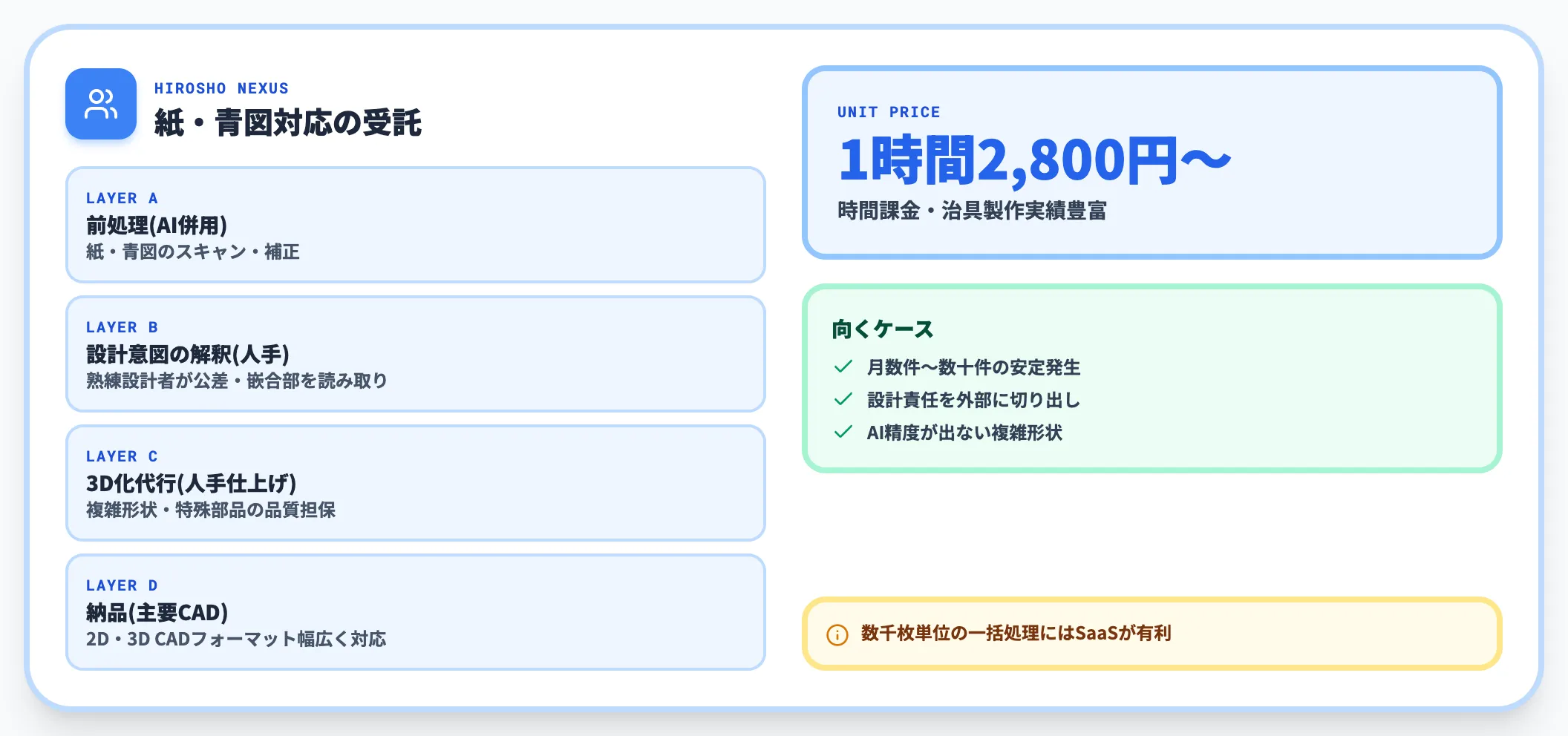

広商NEXUS Redraw｜紙・青図・複雑形状の受託サービス

技術商社の広商NEXUSが提供する図面変換受託サービスで、AIツールの限界を補完する選択肢として位置付けられています。

熟練技術者が図面の設計意図を読み取り、主要な2D・3D CADフォーマットに幅広く対応した3D化を代行します。

特に治具製作の実績が豊富で、寸法精度・形状品質の責任を外部に切り出したい少量生産の用途に向きます。

料金は1時間2,800円〜と時間課金で、AI自動変換型と比べると単価は高めですが、確実な品質と設計責任の切り出しが必要なケースでは合理的な選択肢です。

向くケースは、月数件〜数十件レベルの3D化が安定発生する企業、図面1枚あたりの品質責任を外部に切り出したい企業、AIツールでは精度が出ない複雑形状・特殊部品を扱う企業です。

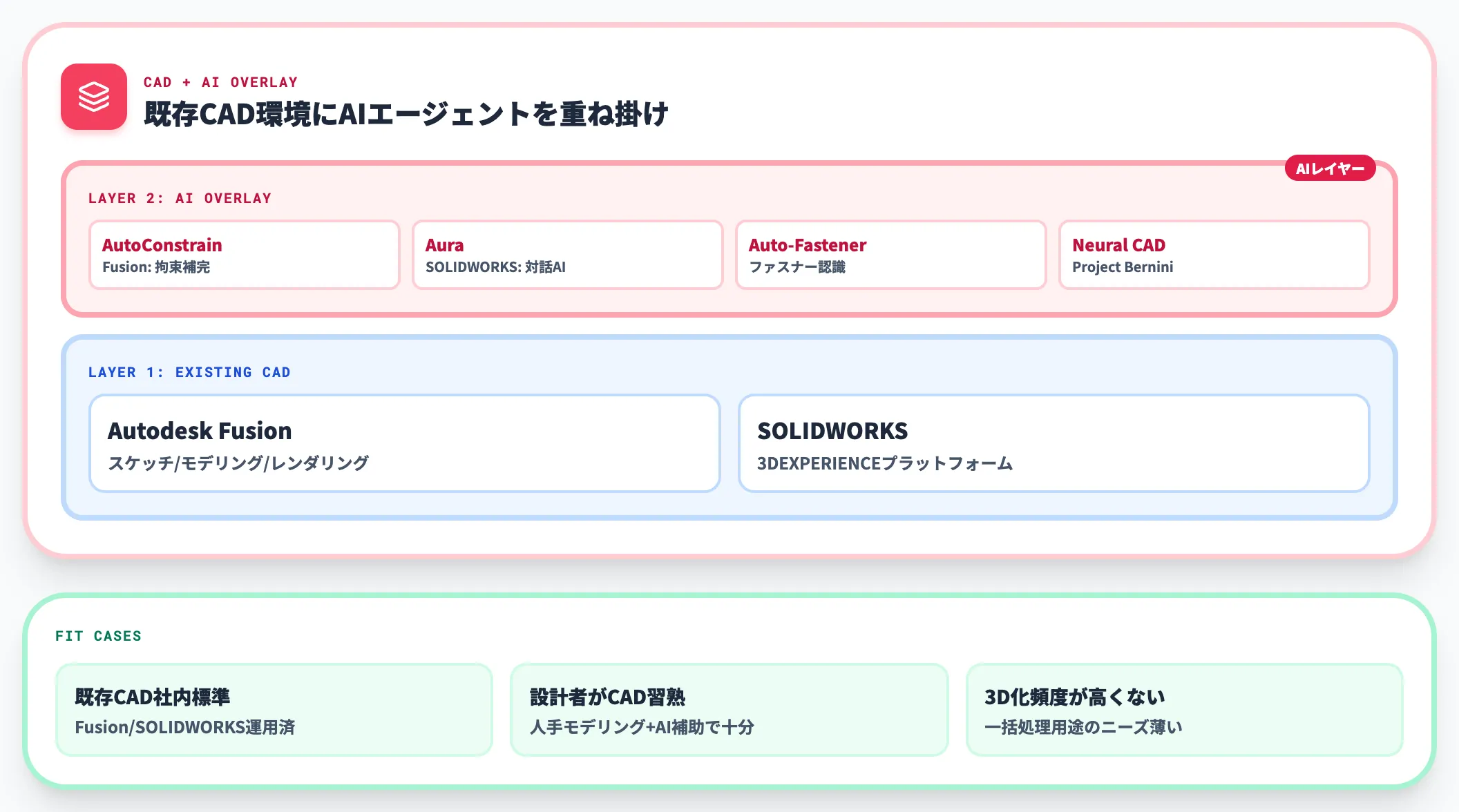

CADソフト統合型（Fusion・SOLIDWORKS Aura）｜既存CAD環境への重ね掛け

Autodesk FusionとSOLIDWORKSは、既存の3D CAD環境にAIエージェントを重ねる形でAI化を進めています。

FusionのAutoConstrainはスケッチ段階で不足拘束を自動補完し、Project Berniniで公表されたNeural CADなどの3D生成AI基盤モデル群はFusion・Formaなどでの商用提供に向けた取り組みとして開発が進められています。

SOLIDWORKSのAI Overviewでは、3DEXPERIENCEプラットフォーム上の対話型AIアシスタント「Aura」と、Auto-Fastener Recognition・generative drawingsなどの個別AI機能を、それぞれ別系統で既存CAD操作に重ねる方針が示されています。

これらは「2D図面アップロード→3Dモデル」の単機能サービスではなく、既存CAD環境を保ったままAIで部分支援を増やす設計です。

向くケースは、すでにFusionまたはSOLIDWORKSを社内標準として運用している企業、設計者がCAD操作に習熟していて「人手モデリング＋AI補助」のワークフローで十分な企業、3D化頻度がそこまで高くなく一括処理用途のニーズが薄い企業です。

---

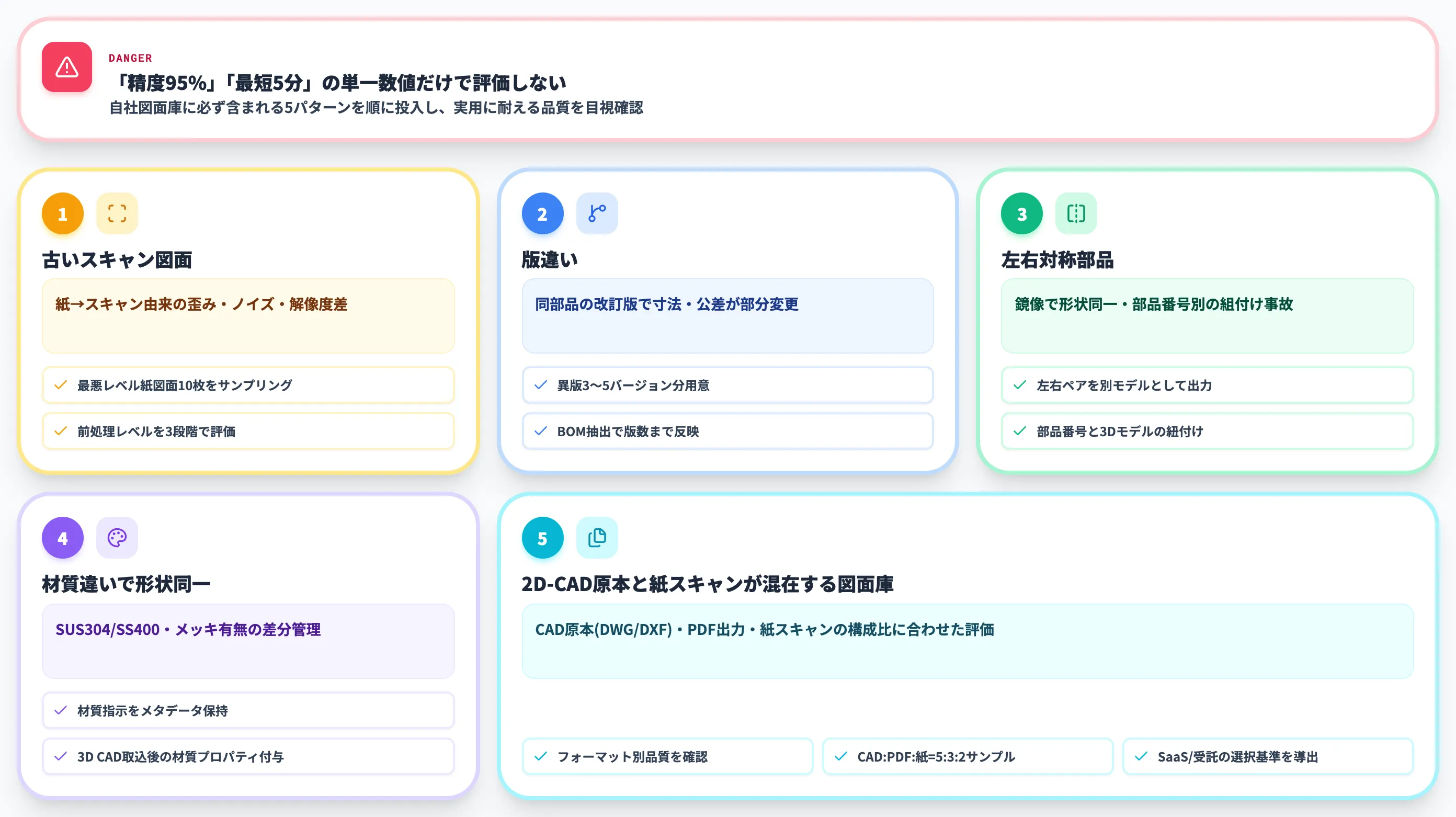

2D図面3D化AIをPoCで必ず試すべき5パターン

「精度95%」「最短5分」といった単一の数値だけで2D図面3D化AIを評価すると、実運用に乗せた段階で「自社の図面では精度が出ない」という事故が起きます。

PoC段階では、自社の図面庫に必ず含まれる5パターンを順に投入し、それぞれで実用に耐える3Dモデルが出力されるかを目視確認することが重要です。

本セクションでは、製造業の現場で頻発する5パターンと、各パターンで何を確認すべきかを整理します。

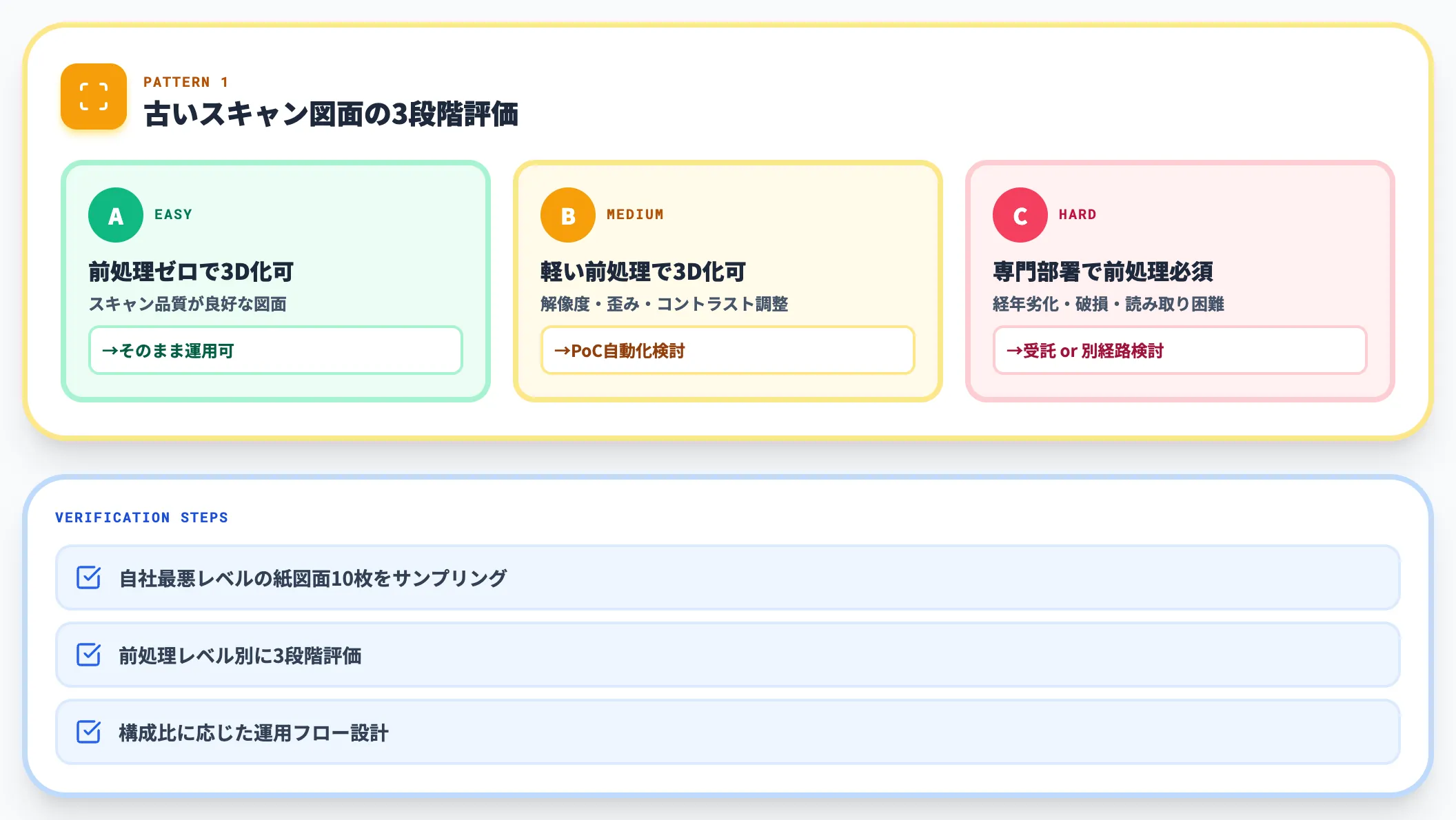

パターン1：古いスキャン図面（紙→スキャン由来の歪み・ノイズ）

過去20〜30年前の紙図面をスキャンしたPDFは、原本の経年劣化、スキャナの解像度差、ページの傾き、ノイズの混入など、デジタル原本に比べて品質が劣化しています。

bestat 3D.Core CAD Agentのように手書き・青図対応を謳うサービスでも、現場が抱える「最悪レベルの紙図面」では出力品質が落ちる可能性があります。

PoCでは、自社が実際に保管している最も状態の悪い紙図面を10枚程度サンプリングし、どの程度の前処理（解像度上げ・歪み補正・コントラスト調整）が必要かを確認します。

判定基準は「前処理ゼロで3D化できるか」「軽い前処理で3D化できるか」「専門部署で前処理してから投入する必要があるか」の3段階で評価します。

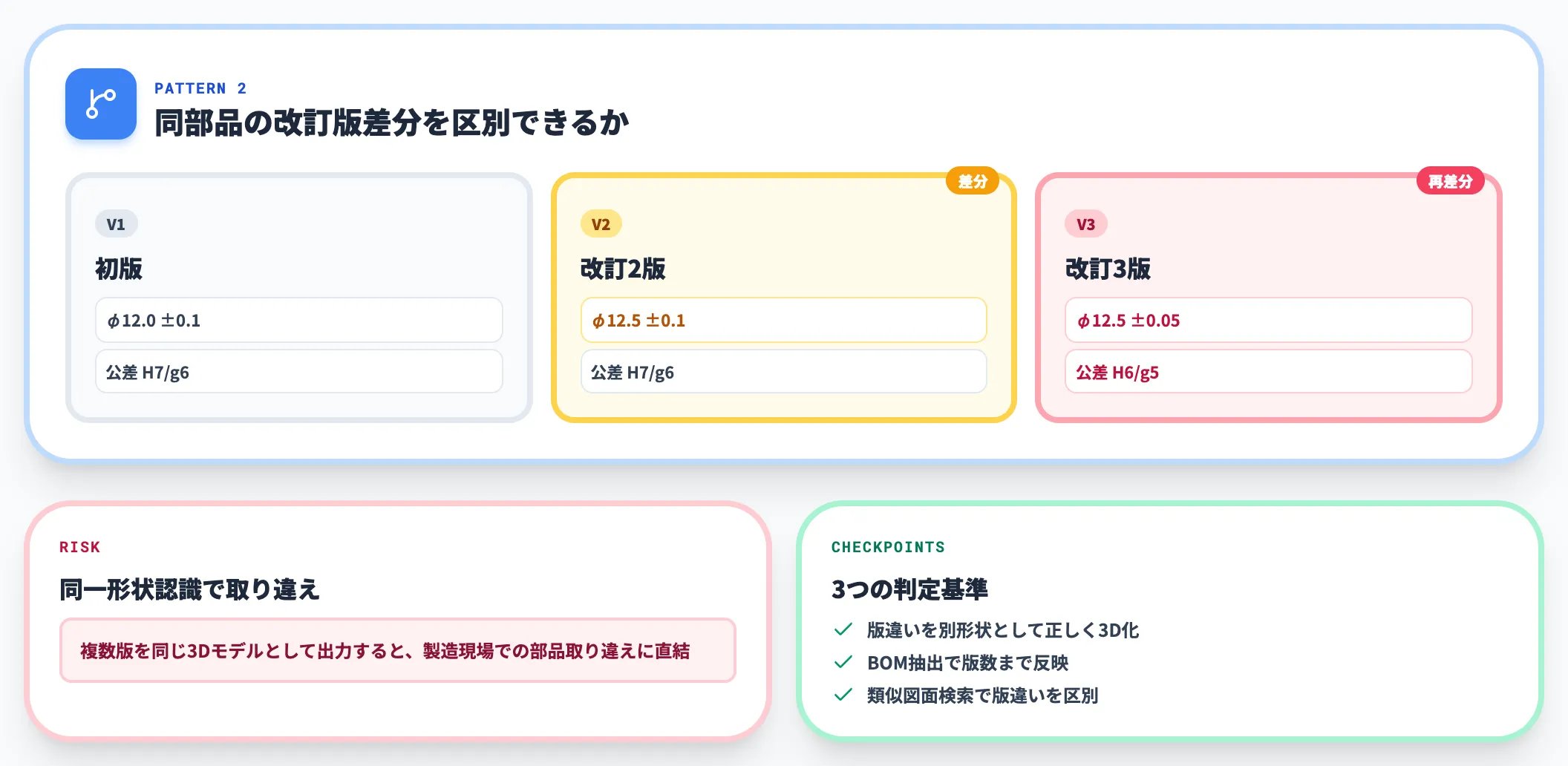

パターン2：版違い（同じ部品の改訂版で寸法・公差が部分変更）

実際の図面庫には、同じ部品の初版・改訂2版・改訂3版が並んで保管されており、寸法・公差が部分的に変わっているケースが多発します。

AIが版違いを正しく認識せず、複数版を同一形状として3D化してしまうと、製造現場での部品取り違えに直結します。

PoCでは、同一部品の異版図面を3〜5バージョン分用意して投入し、AIが版数・寸法差を区別して3Dモデル化できるか確認します。

判定基準は「版違いを別形状として正しく3D化できるか」「BOM抽出で版数まで反映されるか」「類似図面検索で版違いを区別して並べられるか」です。

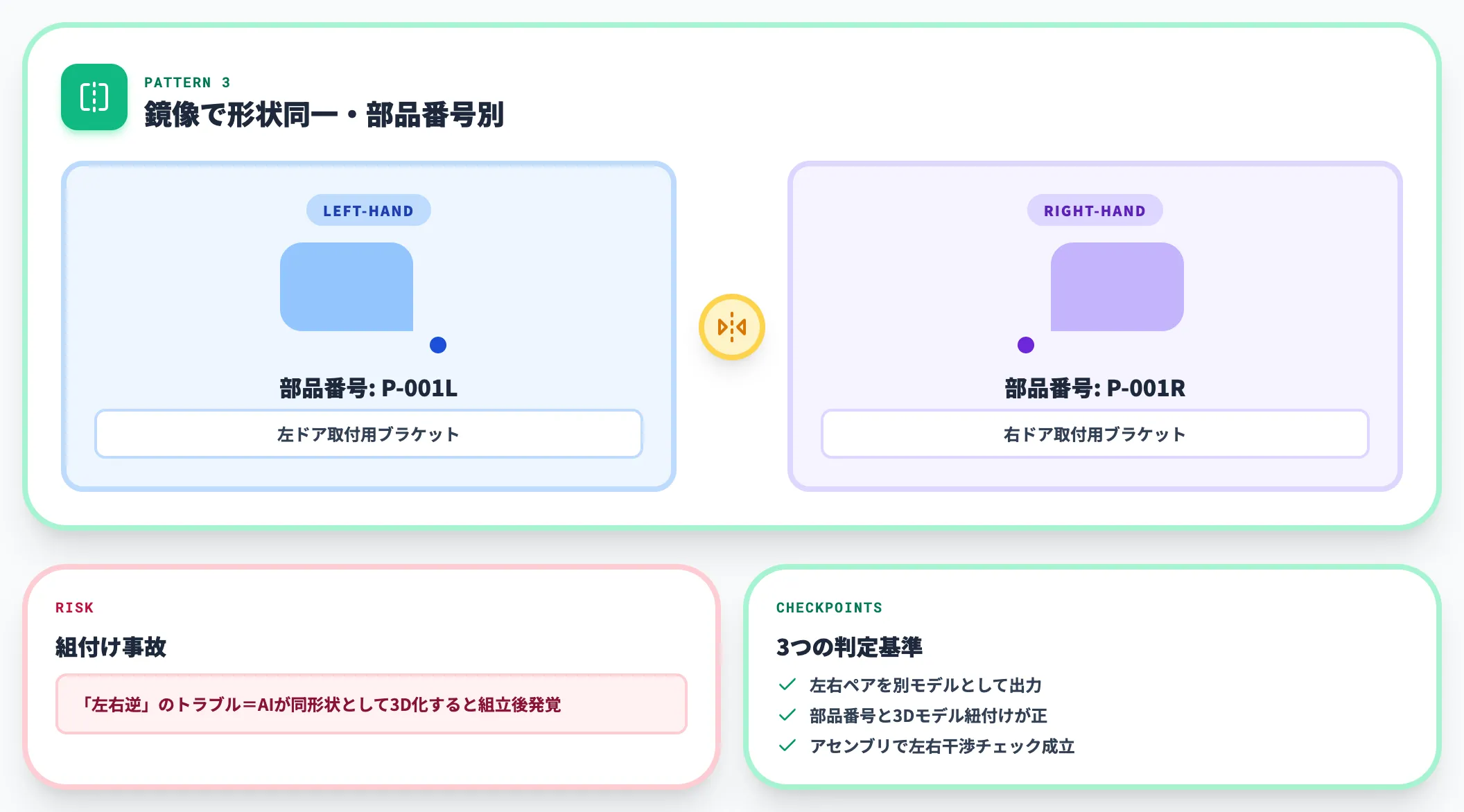

パターン3：左右対称部品（鏡像で形状同一・部番別）

左右対称の部品は、形状が鏡像関係にあるだけで部品番号は別というケースが頻出します。

AIが左右対称を「同じ形状」として3D化してしまうと、組付け時に「左右が逆」のトラブルが発生します。

PoCでは、左右対称ペアの図面を投入し、AIが左右を区別して別形状の3Dモデルを出力できるかを確認します。

判定基準は「左右ペアを別モデルとして出力できるか」「部品番号と3Dモデルの紐付けが正しく取れるか」「アセンブリに組み込んだ際に左右の干渉チェックが成立するか」です。

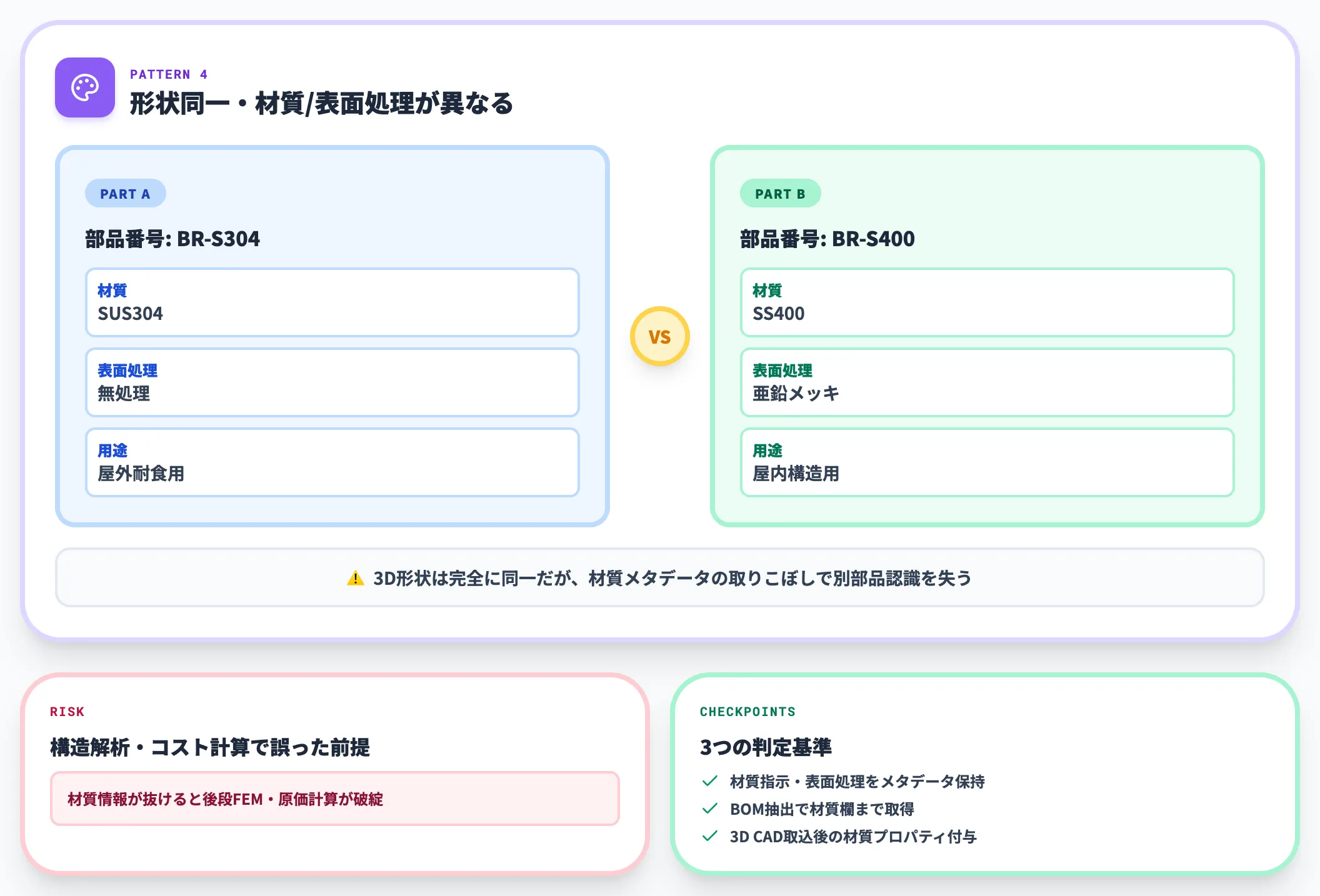

パターン4：材質違いで形状が同じ部品（材質指示・表面処理が異なる）

形状は同じでも材質（SUS304／SS400）・表面処理（メッキの有無）が異なる部品は、別部品として管理する必要があります。

3D形状だけを生成して材質情報を取りこぼすと、後段の構造解析・コスト計算で誤った前提が使われます。

PoCでは、形状が同じで材質欄が異なる図面を投入し、AIが材質情報まで構造化データとして抽出できるか確認します。

判定基準は「材質指示・表面処理を3Dモデルのメタデータとして保持できるか」「BOM抽出で材質欄まで取れるか」「3D CADに取り込んだ後、材質プロパティが正しく付与されるか」です。

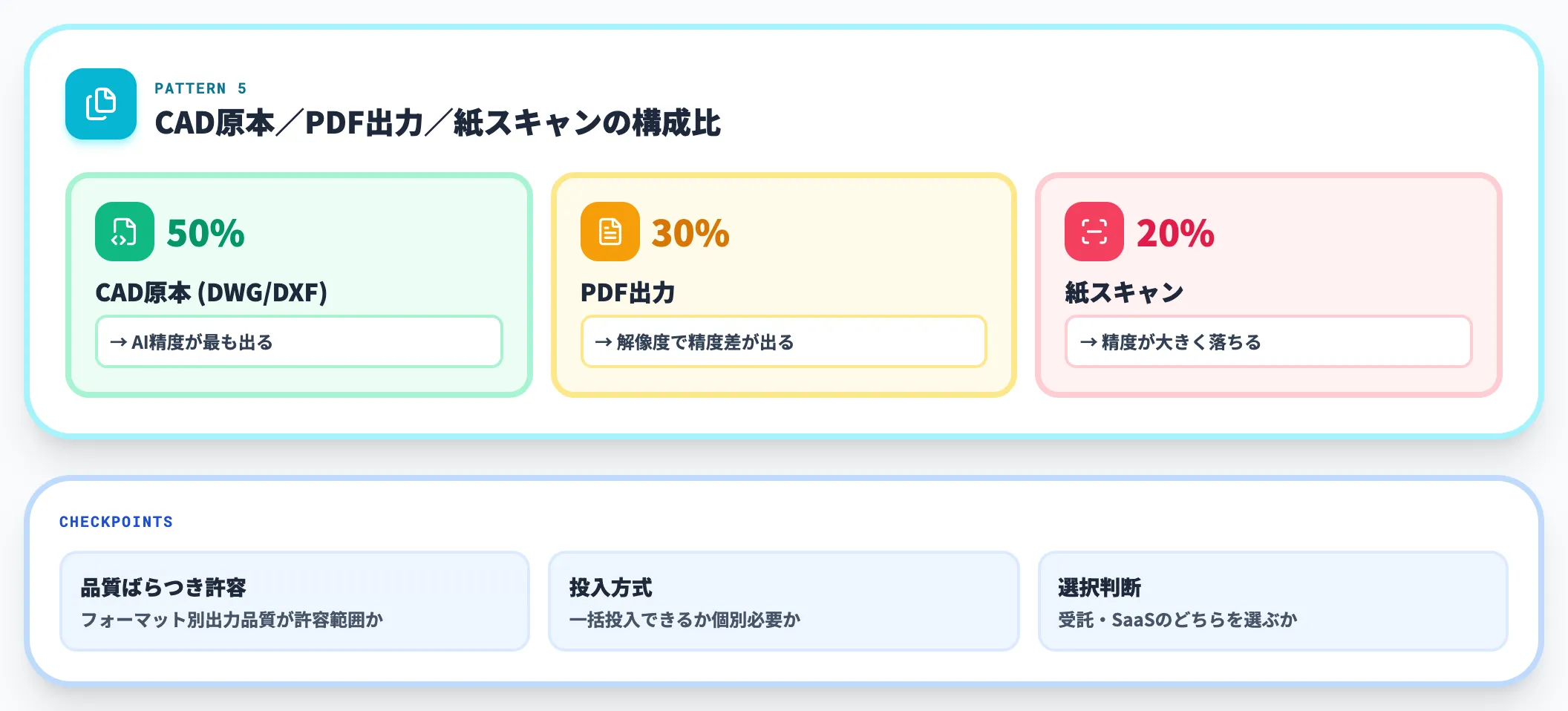

パターン5：2D-CAD原本と紙スキャンが混在する図面庫

実際の図面庫は、CAD原本（DWG/DXF）・PDF出力・紙スキャンが混在しています。

サービスによってはCAD原本では高精度に動くが、紙スキャンでは精度が大きく落ちるケースがあり、自社の図面庫の構成比に合わせた評価が必要です。

PoCでは、自社図面庫のフォーマット構成比に合わせて、CAD原本：PDF出力：紙スキャン=5:3:2のような比率でサンプル投入し、フォーマット別の3D化品質を確認します。

判定基準は「フォーマット別の出力品質ばらつきが許容範囲か」「混在フォーマットを一括投入できるか個別投入が必要か」「将来CAD原本化を進める前提でいま受託・SaaSのどちらを選ぶか」です。

---

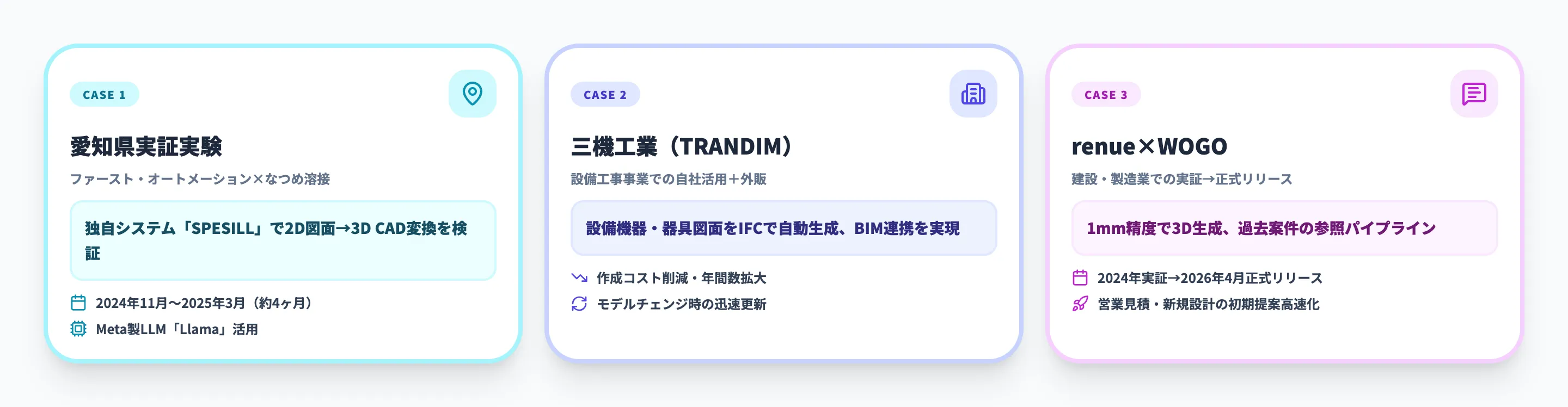

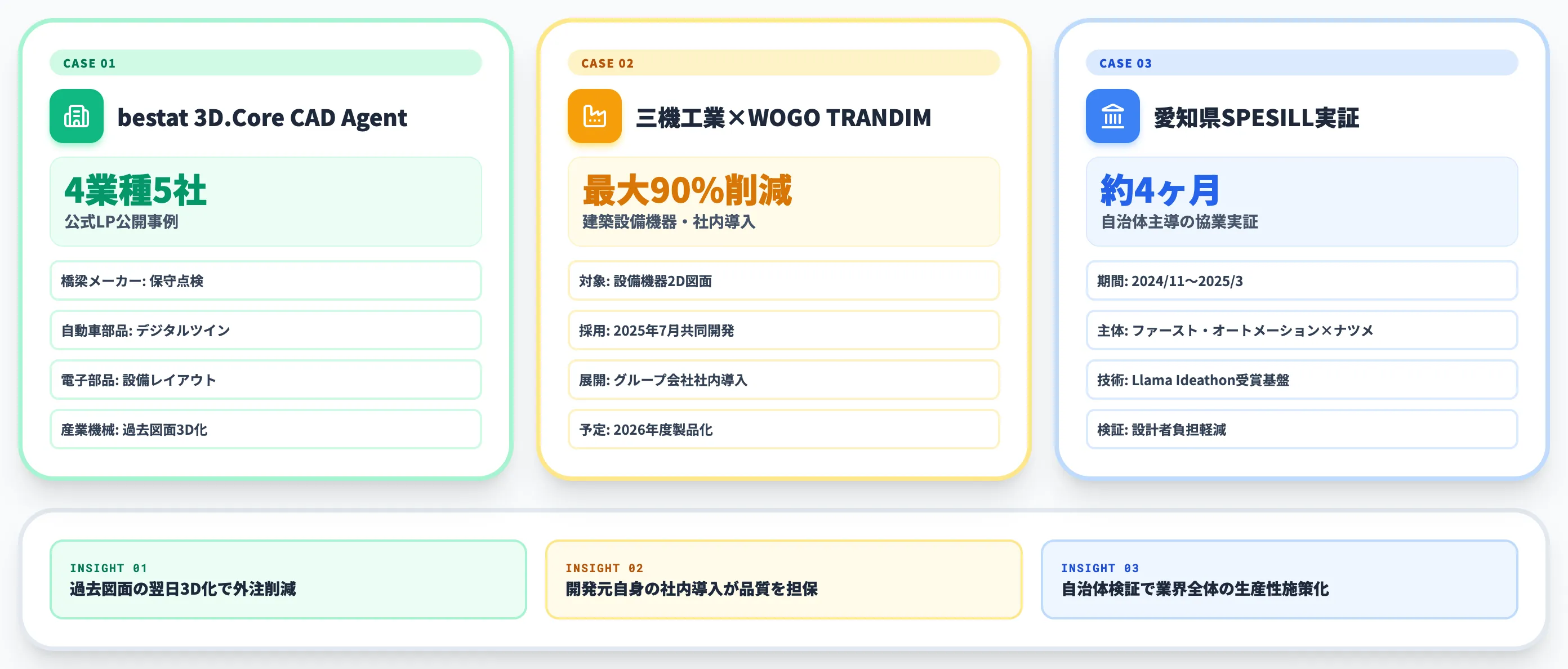

2D図面3D化AIの国内導入事例

国内では2025年〜2026年にかけて、サービス各社の導入事例と公的実証実験が複数公表されており、製造業の現場で2D図面3D化AIが実際に動き出している段階です。

ここでは、企業名・採用日・出典URL・定量効果が確認できる事例に絞って3D化AIの実装イメージを整理します。

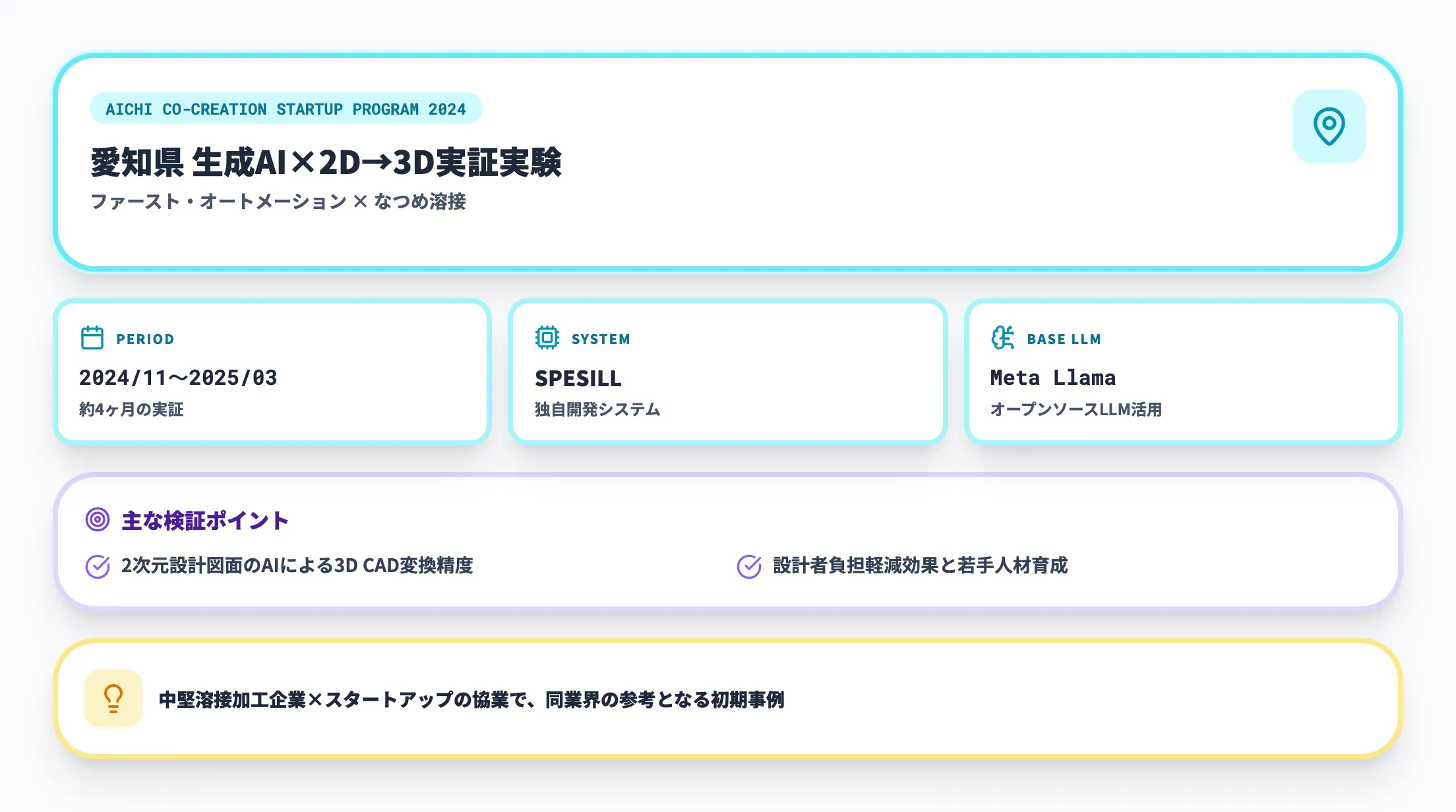

本セクションでは、bestat導入企業群、三機工業TRANDIM社内導入、愛知県AICHI CO-CREATION STARTUP PROGRAM 2024の3つを取り上げます。

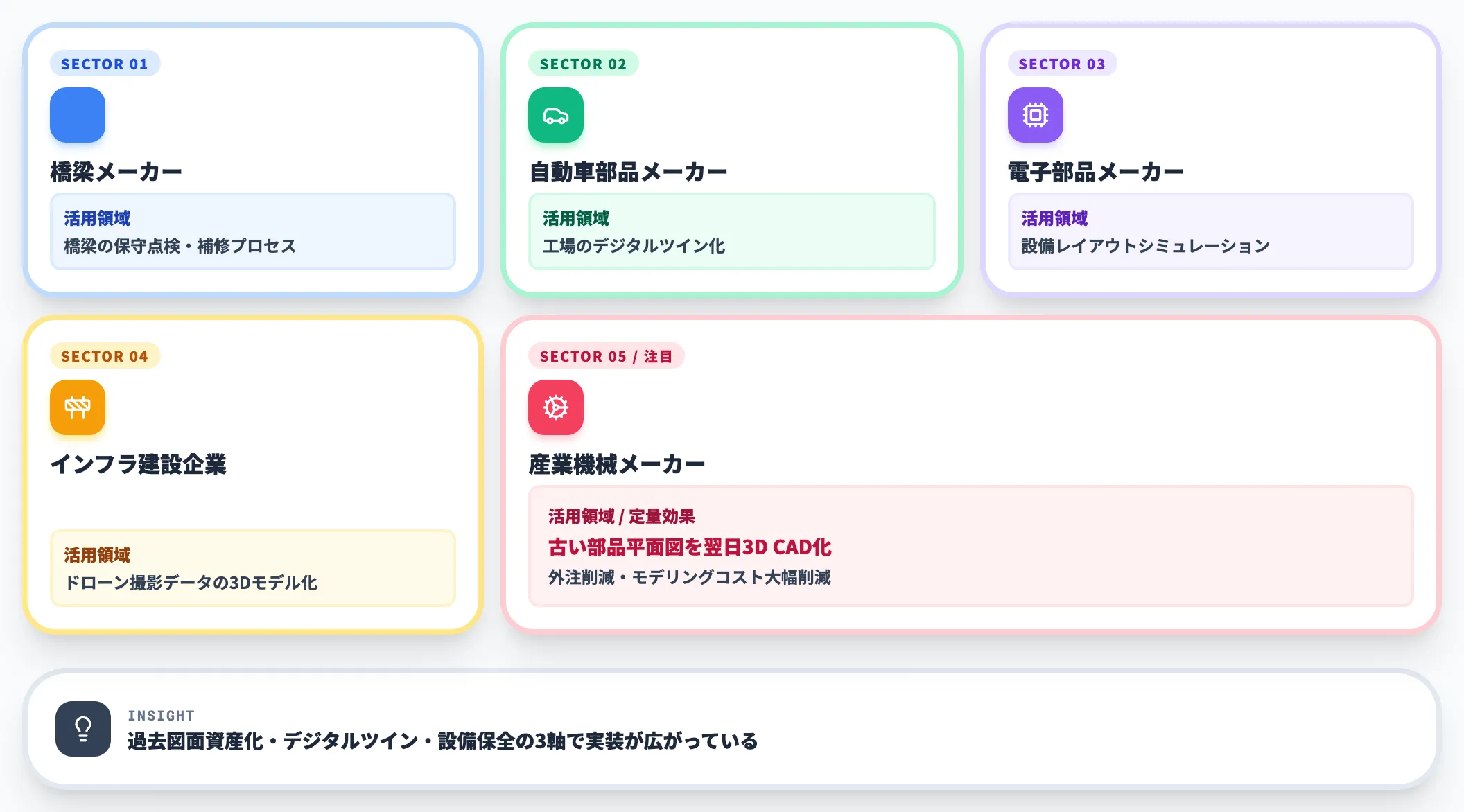

bestat 3D.Core CAD Agent導入の業種別事例

bestatは、3D.Core CAD Agent公式LP上で4業種5社の導入事例を公開しています。

各事例は事業者カテゴリと業務活用領域が明示されており、製造業の現場で2D図面3D化AIがどう実装されているかが伝わります。

以下の表で、業種別の活用領域を整理しました。

業種	活用領域	出典
橋梁メーカー	橋梁の保守点検・補修プロセスで3D化を活用	bestat 公式LP
自動車部品メーカー	工場のデジタルツイン化のために3Dモデルを活用	bestat 公式LP
電子部品メーカー	工場の設備レイアウトシミュレーションに使用	bestat 公式LP
インフラ建設企業	ドローンで撮影したデータの3Dモデル化に活用	bestat 公式LP
産業機械メーカー	古い部品の平面図を翌日3D CAD化、外注削減	bestat 公式LP

特に産業機械メーカーの事例は、過去図面の翌日3D化により外注依頼・手作業を減らしてモデリングコストを大幅削減した点が明示されており、過去図面資産化のROIを定量的に示す実例として参考になります。

定量効果（削減金額・削減時間）の具体数値はサービス公式サイトでは公開されていないため、自社で導入を進める際は同業界の事例ヒアリングを含めたPoC設計が現実的です。

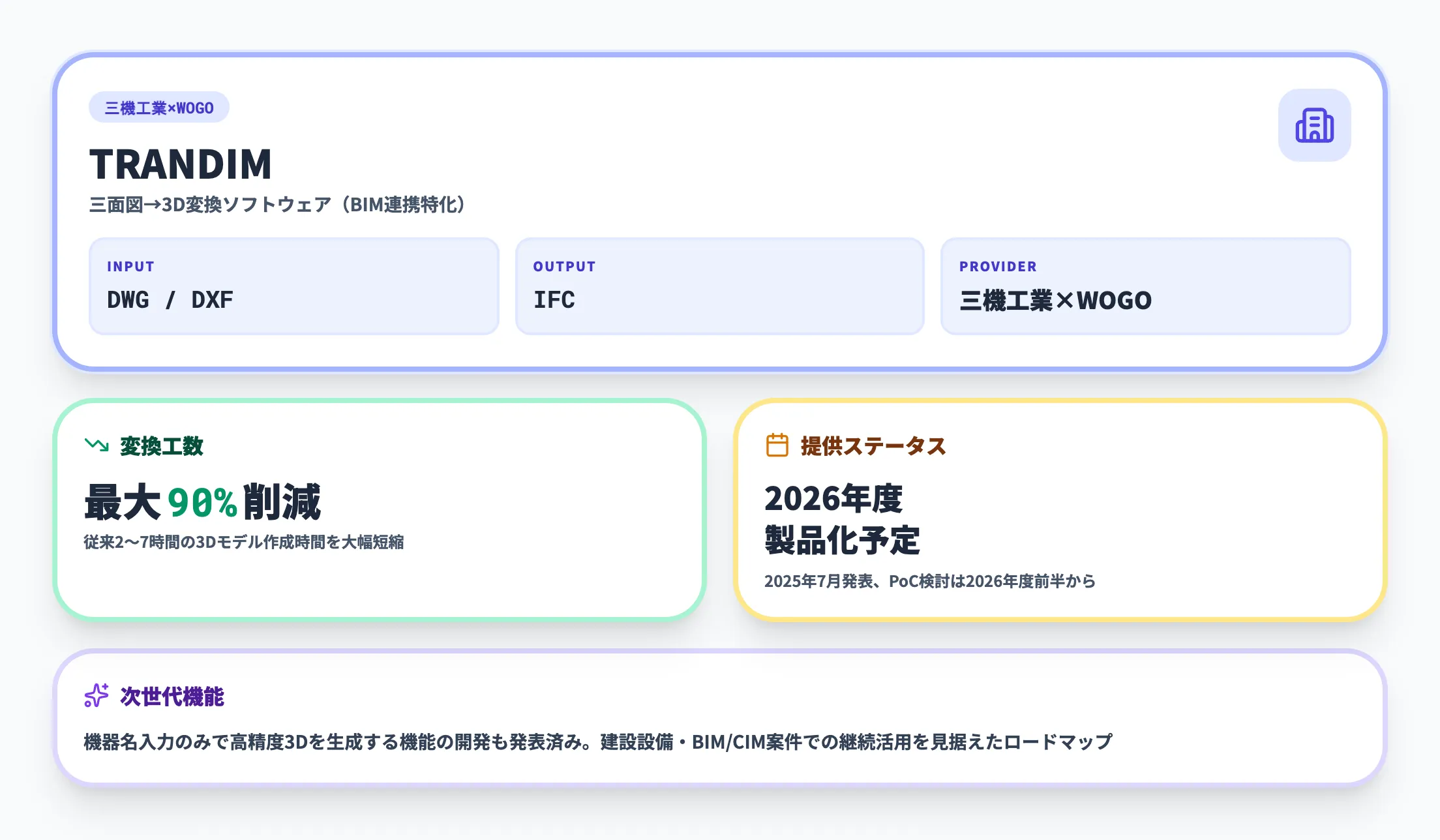

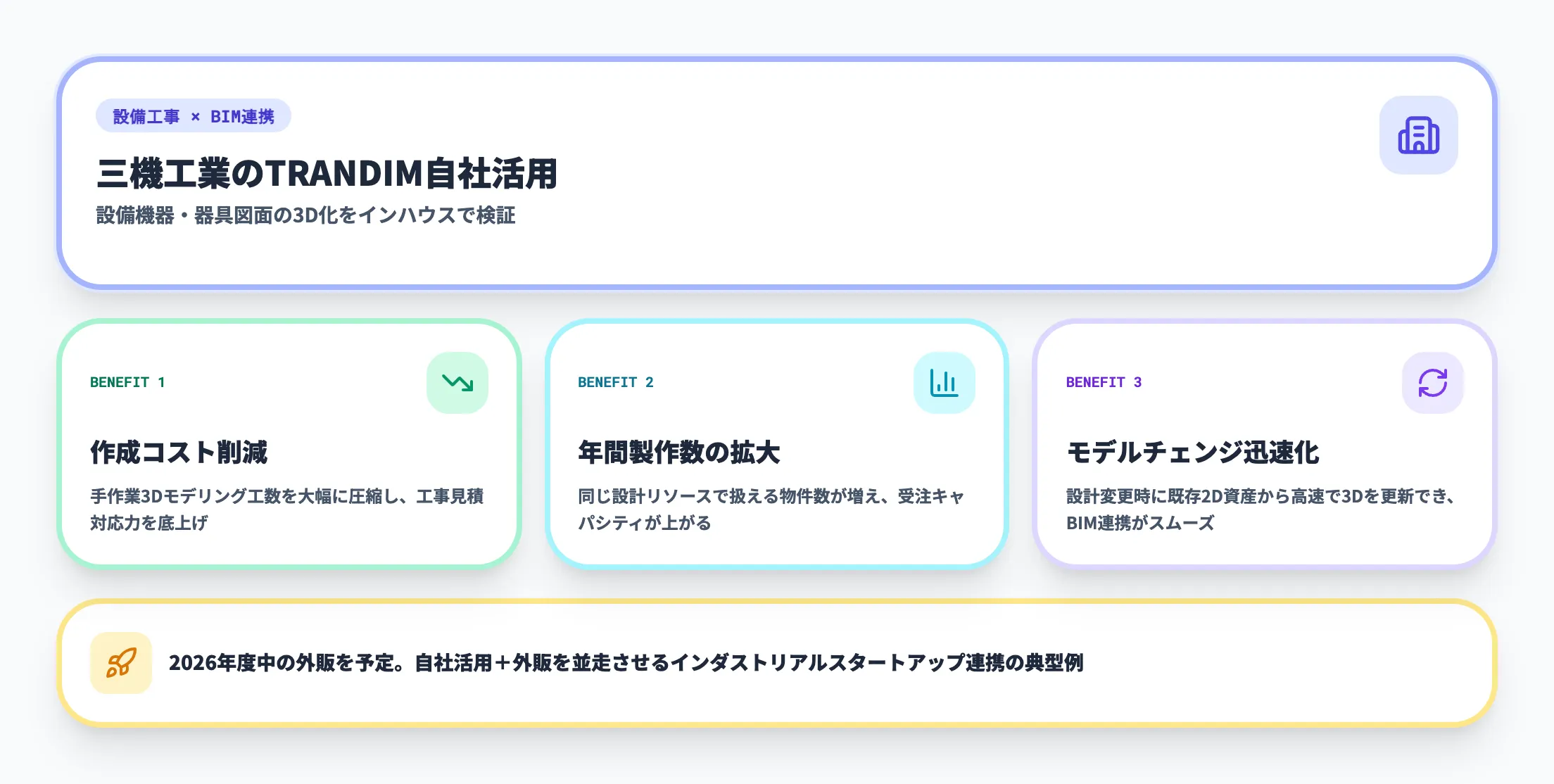

三機工業×WOGO TRANDIMの社内導入実績（建築設備）

三機工業株式会社とWOGOは、2025年7月のTRANDIM共同開発発表時に、設備機器の3Dモデル作成時間について以下のとおり報告しています。

項目	内容	出典
対象	設備機器の2D図面（DXF/DWG）から3Dモデル自動生成	三機工業プレスリリース
採用時期	2025年7月（共同開発発表）／2026年度製品化予定	三機工業プレスリリース
削減効果	従来2〜7時間の3Dモデル作成時間を最大90%削減	三機工業プレスリリース
展開方法	グループ会社の有限会社キャド・ケンドロと共同で社内導入を進めながら、2026年度中の製品化・販売を予定	WOGOプレスリリース

この事例で重要なのは、サービス開発元自身が社内導入から始めている点です。

自社が抱える設備機器設計の課題に向き合いながら開発した結果、汎用ツールでは出にくい設備機器特化の3D化品質を実現しており、業界特化型ツールが横並びの汎用ツールに対して持つ強みを示す好例です。

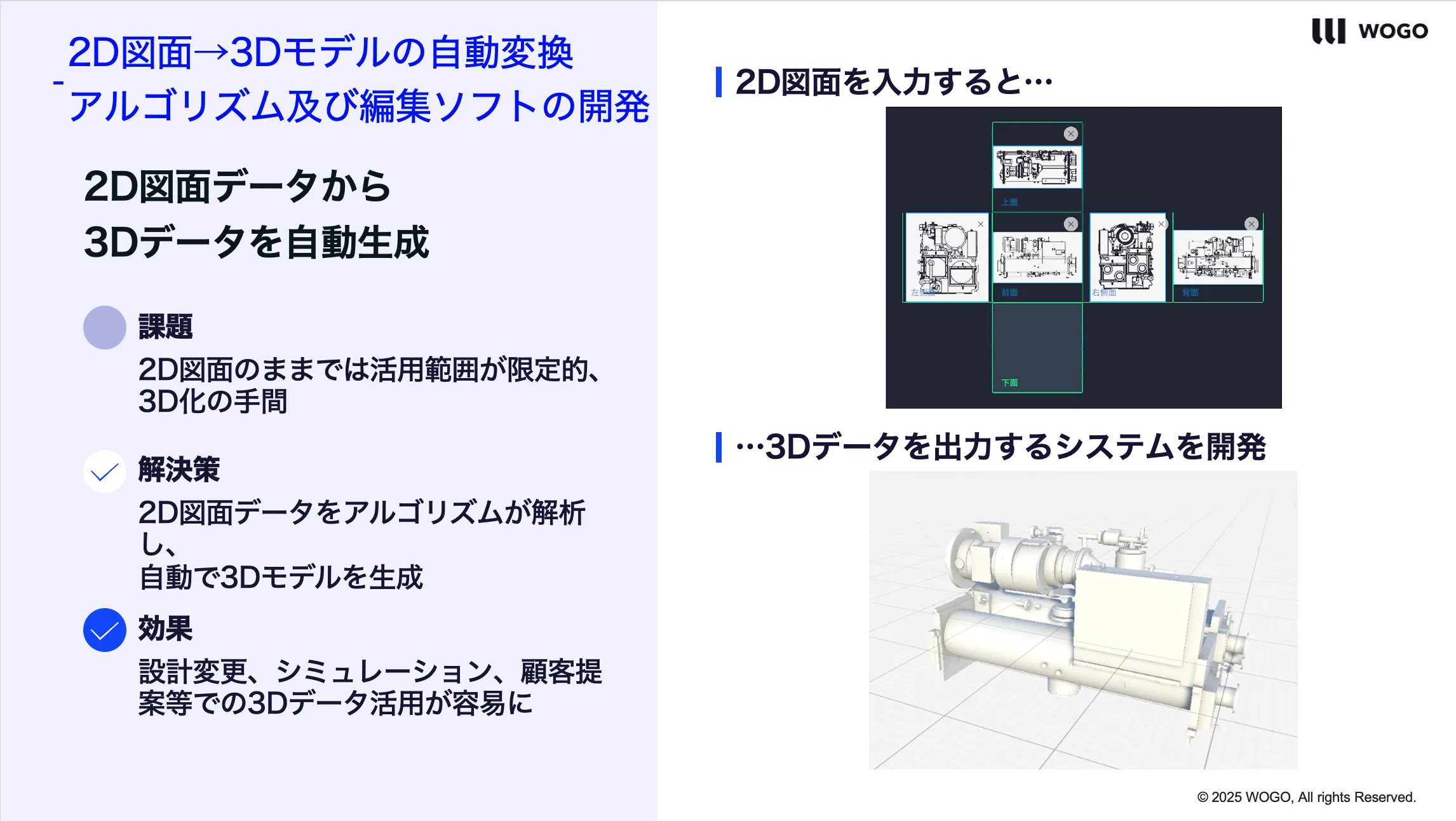

課題・解決策・効果を整理した左側の説明と、入力された2D図面・出力された3Dタービン冷凍機モデルが並ぶ公式構成図（出典：WOGOプレスリリース）

左側の説明では「2D図面のままでは活用範囲が限定的・3D化の手間」という課題を起点に、独自アルゴリズムによる解析で3Dモデルを自動生成し、設計変更・シミュレーション・顧客提案で再活用しやすくなる、という流れが整理されています。

右側には実際の入力2D図面と、それを変換した3Dタービン冷凍機モデルの例が並んでおり、本記事で扱った設備機器特化のユースケースがどう絵になるかを直接示しています。

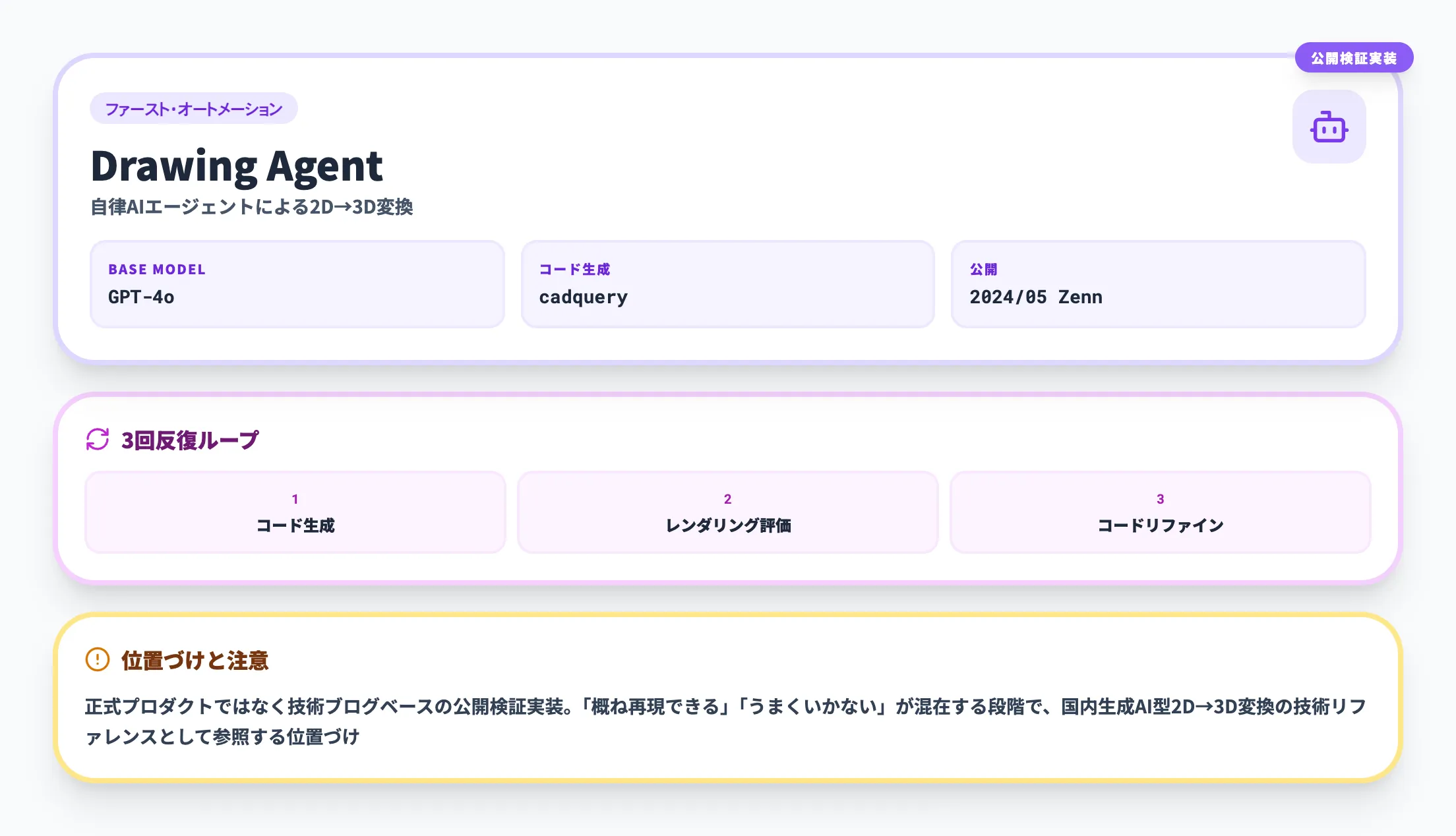

愛知県 AICHI CO-CREATION STARTUP PROGRAM 2024（SPESILL）

愛知県のAICHI CO-CREATION STARTUP PROGRAM 2024では、2024年11月から2025年3月までの約4か月間、生成AIによる2D→3D変換の実証実験が実施されました。

「生成AIで2D図面を3DCADモデルに変換する実証実験を開始」とした告知画像（出典：ファースト・オートメーション PR TIMES）

告知画像中央に置かれた歯車3Dモデルと「2D→3DCAD」のコピーが、本実証実験のテーマである2D設計図面のAI 3D化を端的に示しています。ファースト・オートメーションが、自治体主導の協業プログラムの枠組みで実証フェーズに踏み込んだことが分かるビジュアルです。

項目	内容
実証主体	ファースト・オートメーション（スタートアップ）×株式会社ナツメ（既存企業）
採用時期	2024年11月〜2025年3月（約4か月の共同実証）
使用技術	Llama Ideathon受賞技術を基にした独自システム「SPESILL」
検証ポイント	2次元設計図面を3D CADモデルに変換する精度、設計者の負担軽減

この実証実験は、自治体主導でスタートアップと既存企業の協業を支援する枠組みで実施され、若手人材の育成と経営効率化の両立を狙ったものです。

自治体・公的機関がAIによる2D→3D変換の実装可能性を公式に検証している事実は、本技術が個別企業の取り組みを越えて業界全体の生産性向上施策として位置付けられ始めていることを示します。

---

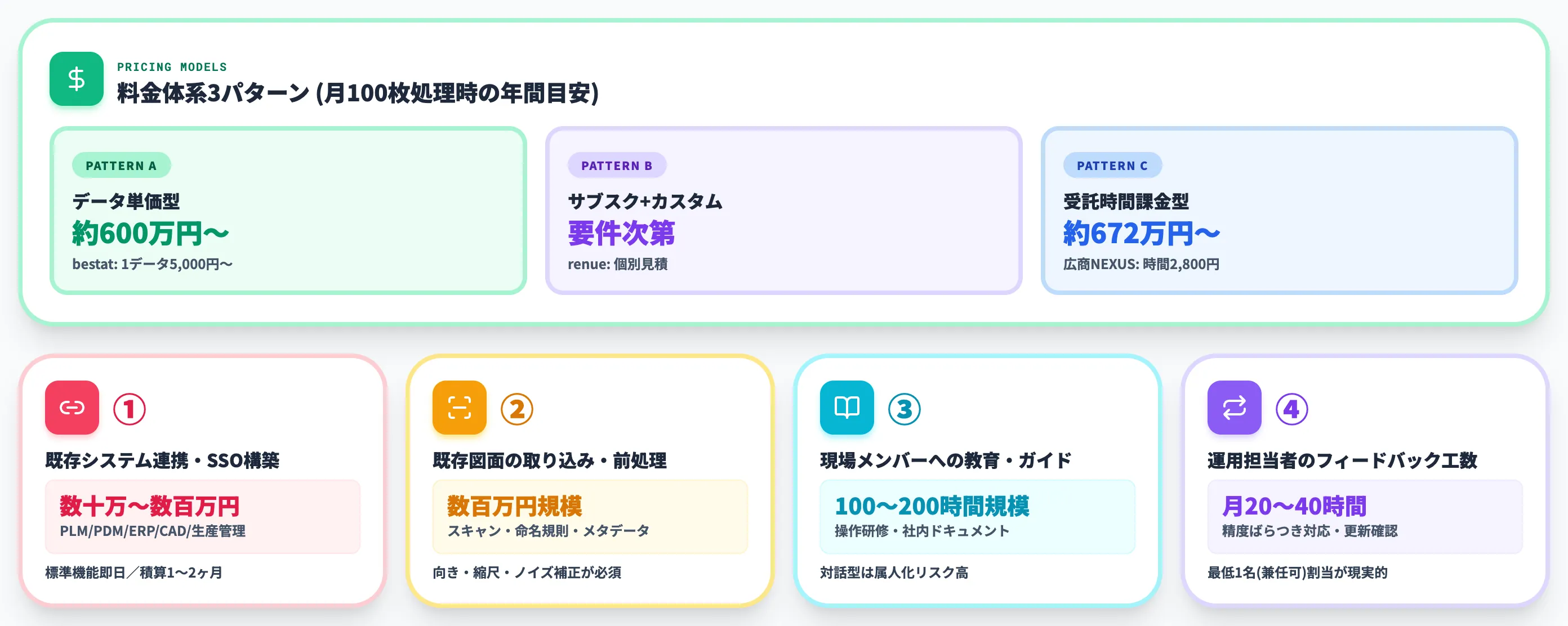

2D図面3D化AIの料金相場と隠れコスト4項目

2D図面3D化AIの料金は、SaaS型の1データ単位の課金から、カスタム開発の要件次第で数百万円規模になるケースまで幅が大きく、サービス選定の際は単価だけでなく自社の処理頻度との掛け算で年間コストを試算する必要があります。

加えて、ライセンス料以外の隠れコスト（既存システム連携・図面前処理・教育・運用フィードバック）も無視できません。

本セクションでは、主要サービスの料金体系を3パターンに整理したうえで、隠れコスト4項目を順に解説します。

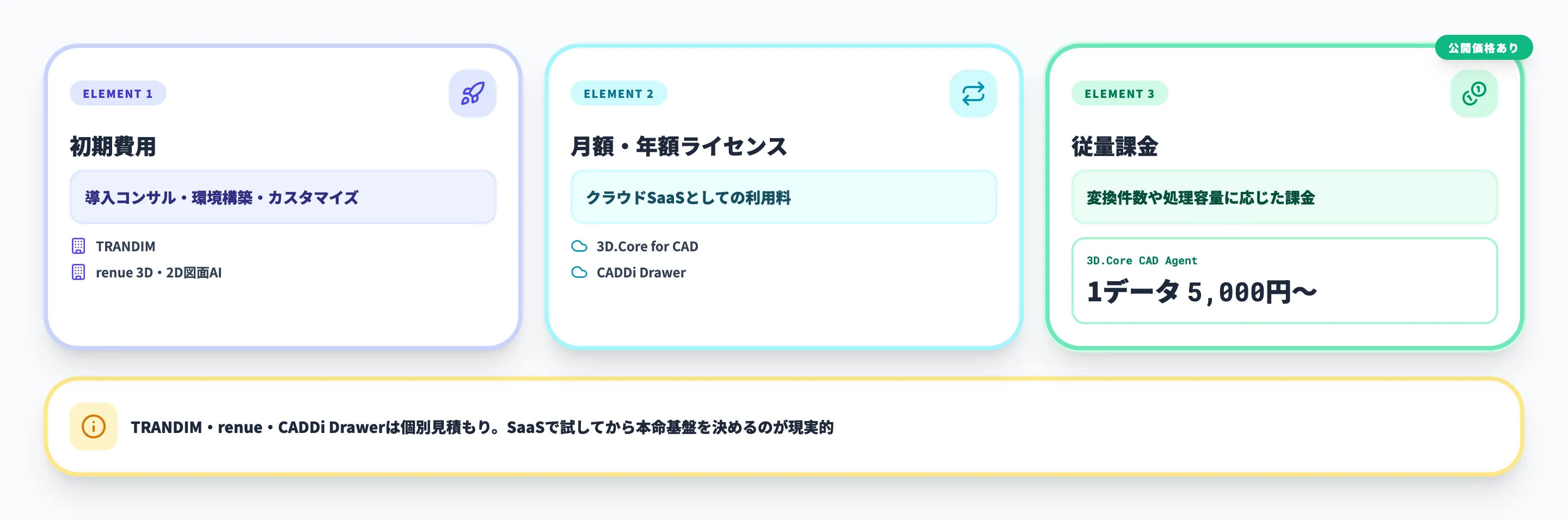

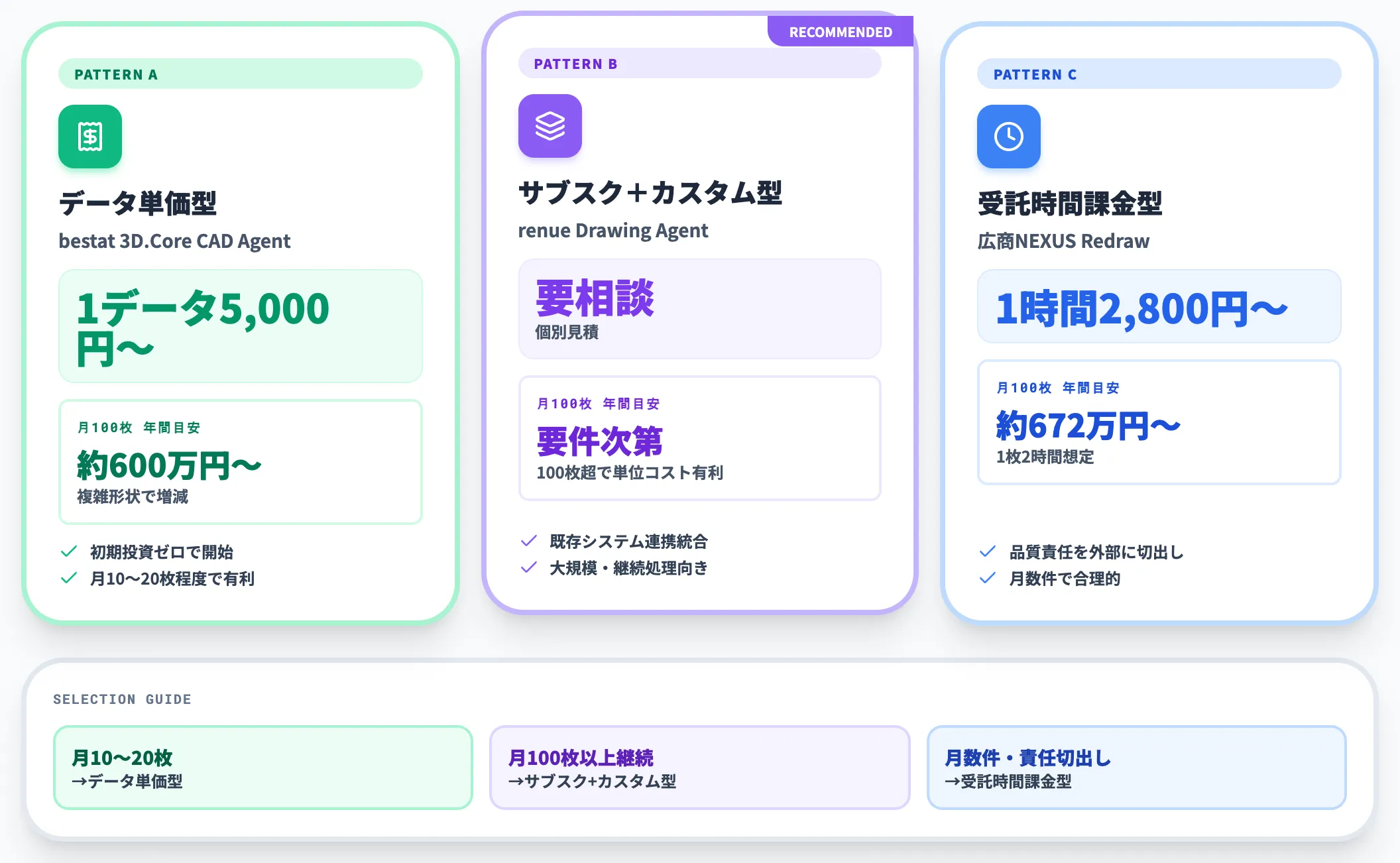

料金体系3パターンと年間コスト試算の考え方

主要サービスの料金体系は、データ単価型・サブスク型・受託時間課金型の3パターンに分かれます。

料金体系	該当サービス	月100枚処理時の年間目安
データ単価型	bestat 3D.Core CAD Agent（1データ5,000円〜）	600万円〜（複雑形状で増減）
サブスク＋カスタム型	renue Drawing Agent（要相談・個別見積）	要件に応じて変動（要見積）
受託時間課金型	広商NEXUS Redraw（1時間2,800円〜）	1枚2時間想定で672万円〜

この試算から分かるのは、月100枚を超える処理を継続的に発生させる場合、データ単価型より定額のサブスク・カスタム型の方が単位コストを下げやすい傾向があるという点です。

一方で月10〜20枚程度の散発処理ならデータ単価型が初期投資ゼロで始められ、月数件で品質責任を外に切り出したいなら受託時間課金型が合理的です。

既存システム連携・SSO設定の構築工数

2D図面3D化AIの導入で見落とされやすいのが、PLM・PDM・ERP・CAD・生産管理システムとの連携コストです。

3Dモデル生成だけで完結するなら問題ありませんが、生成した3DモデルをPLM/PDMに自動登録し、ERPの部品マスタと突合し、SSOで設計部門・購買部門の権限を分けて運用する場合は、要件に応じて数十万〜数百万円規模の初期構築工数が発生する場合があります。

renue公式では、Drawing Agentの標準機能は即日利用、図面読み取り・検索は最短2週間、積算自動化は価格DB・工数DB連携により1〜2ヶ月程度とされており、既存システム連携の有無で工数が大きく変わることを示しています。

導入検討時は、生成された3Dモデルをどのシステムにどの順序で連携させるかをPoC段階で設計し、年間コストに反映させる必要があります。

既存図面・データの取り込み・前処理

過去図面の3D化を進めるには、図面のスキャン・命名規則統一・メタデータ整備が前提作業として発生します。

紙図面しか残っていない場合は、まず数千〜数万枚のスキャン作業から着手する必要があり、これだけで数百万円規模の初期コストが発生するケースがあります。

すでにPDF化済みでも、向き・縮尺・ノイズの補正、ファイル名の命名規則統一、図面番号・部品番号のメタデータ付与など、AIが正しく読めるための前処理は必須です。

bestat 3D.Core CAD Agentの「画像形式でアップロードするだけ」というUIは、AI側の入力要件を緩和する方向の設計ですが、それでも自社図面の状態によっては前処理を完全にゼロにはできないと考えるのが現実的です。

現場メンバーへの教育・利用ガイド整備

導入したサービスを設計部門・購買部門・製造部門が日常業務で使いこなすには、操作研修・社内ドキュメント・チュートリアル動画の整備が必要です。

特に対話型エージェント型のサービスは、AIへの指示の出し方次第で出力品質が大きく変わるため、社内に「うまく動かせる人」と「動かせない人」のギャップが生まれやすい設計です。

教育・利用ガイド整備のコストは、社内人員の工数として隠れ、PoC段階では見落とされがちです。

特に部門横断で使う場合、設計部・購買部・製造部それぞれの利用ガイドを別途用意する必要があり、ドキュメント整備工数だけで100〜200時間規模になるケースがあります。

運用担当者の継続的なフィードバック工数

導入後は、AI出力の精度ばらつき・誤検知への対応、新図面パターンへのチューニング、AI更新リリース時の挙動確認など、運用担当者の継続的なフィードバック工数が発生します。

特に対話型・自律サイクル型のサービスは、AI側のモデル更新で出力傾向が変化することがあり、定期的な品質モニタリングが必要です。

運用担当者として最低1名（兼任可）を割り当てる前提で、月20〜40時間程度の運用工数を年間コストに含めて試算するのが現実的です。

このコストはサービス公式LPの料金には現れないため、社内の業務工数として可視化する必要があります。

---

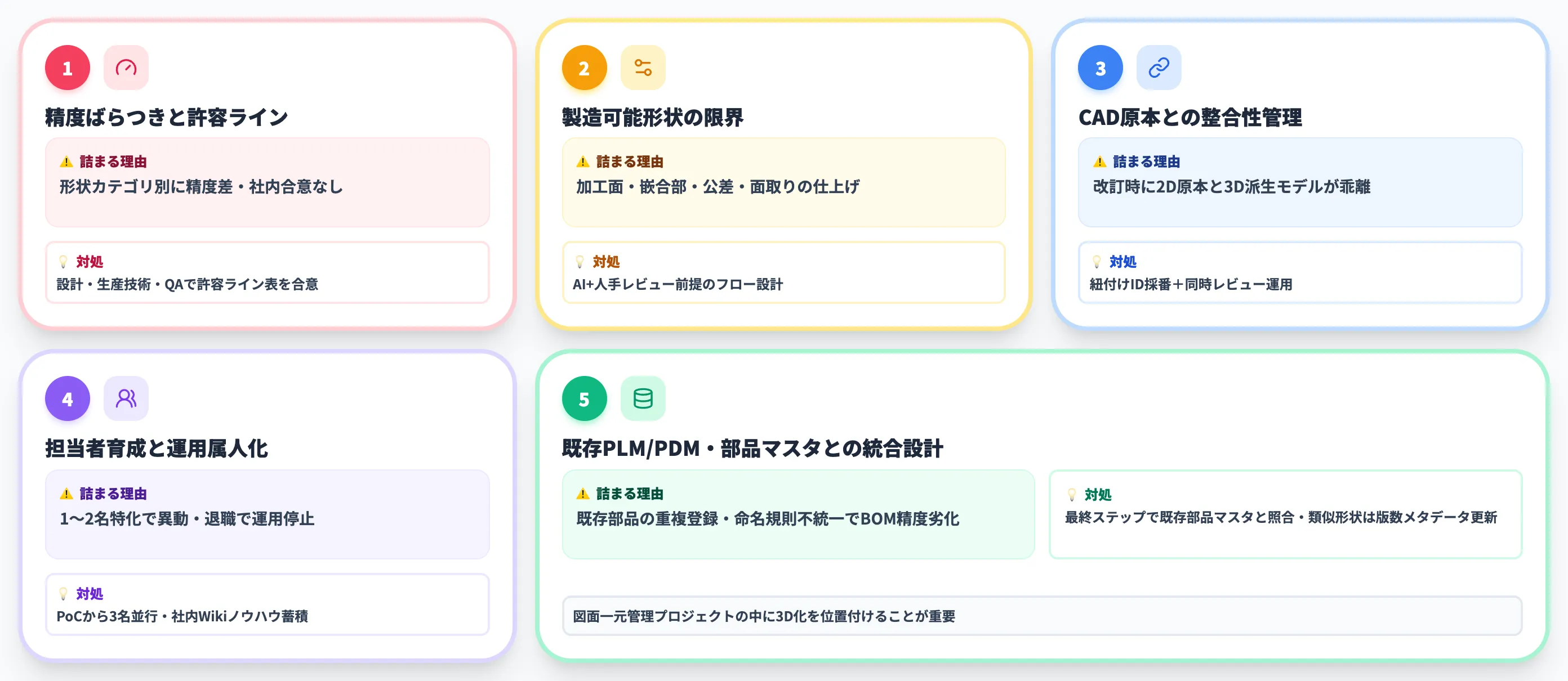

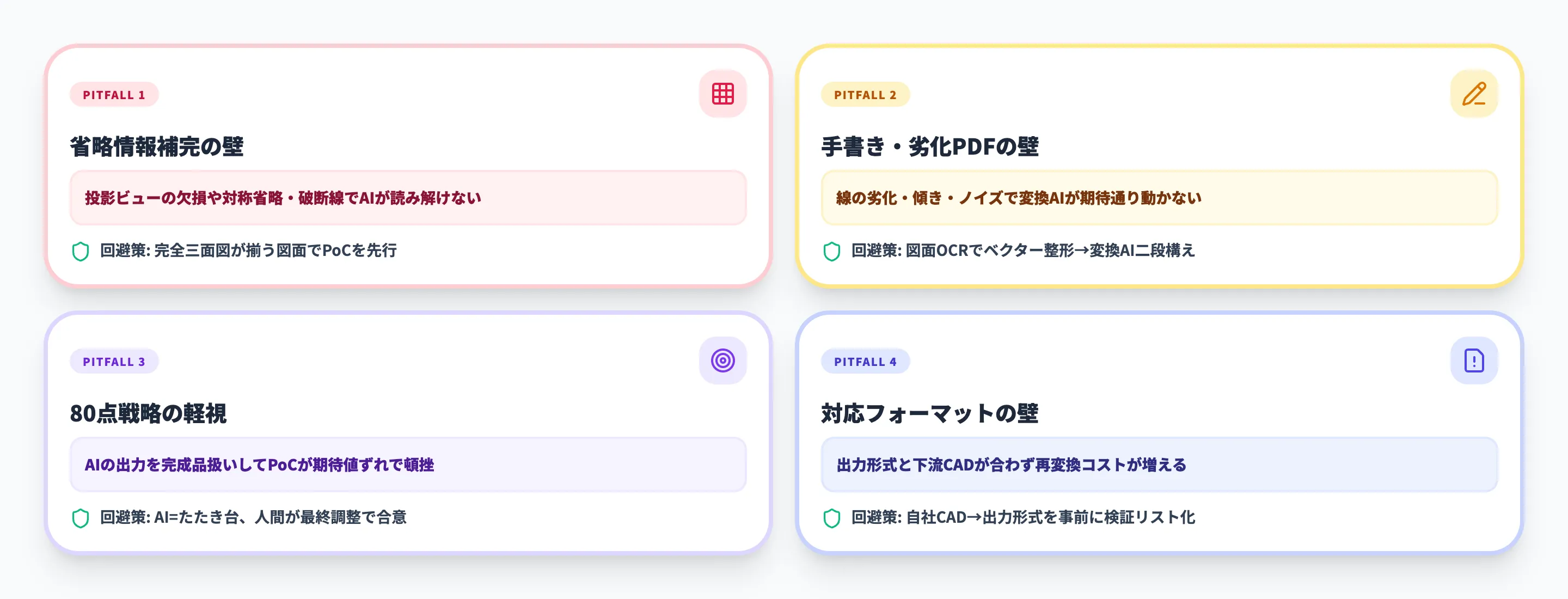

2D図面3D化AI導入で詰まる5つの論点

2D図面3D化AIは、PoC段階では問題なく動いても、本番運用に乗せる段階で複数の論点に詰まるケースがあります。

事前に詰まりポイントを把握し、PoC設計と社内合意形成に組み込んでおくことが、導入の成否を分けます。

本セクションでは、現場で頻発する5論点を順に整理します。

論点1｜精度ばらつきと許容ライン

AI自動変換ツールの出力精度は、図面の状態・形状の複雑さ・サービス側のモデル更新タイミングによって変動します。

「精度95%」「平均誤差0.1mm」のような単一数値で評価しがちですが、実際は形状カテゴリ別に精度が大きく分かれるのが現実です。

詰まりやすいのは、「どこまでの精度なら本番運用に乗せるか」を社内で合意できていないケースで、設計部門は厳しめの許容ラインを、生産技術は緩めのラインを主張して議論が止まります。

対処としては、PoC段階で「形状カテゴリ別の精度許容ライン表」を作成し、設計部門・生産技術・品質保証の3者で合意したうえで、許容ライン外は人手仕上げに回すフローを設計しておく方法が現実的です。

論点2｜製造可能形状の限界（加工面・嵌合部の自動仕上げ）

AIで生成した3Dモデルは、形状の外形は正しくても、加工面の指示・嵌合部の公差・面取りやR形状の最終仕上げまで自動で詰めるのは現時点では難しい場合があります。

そのまま製造に流すと、加工現場で「この公差では作れない」「面取りRの指示が抜けている」といった手戻りが発生します。

詰まりやすいのは、「AIが生成した3Dモデルをどこまで人が手直しするか」のフローが決まっていないケースで、設計者がAI出力を信頼しすぎて確認を省くと品質トラブルに直結します。

対処としては、AI出力後に設計者が必ず加工面・公差・嵌合部・面取りの4点をレビューするチェックリストを運用に組み込み、AIモデル＋人手レビューのハイブリッドフローを前提に設計します。

論点3｜CAD原本との整合性管理

3D化したモデルと2D CAD原本を別々に管理すると、片方の更新がもう片方に反映されず、設計現場で「どちらが最新版か」が分からなくなります。

特に、AI3D化で派生した3DモデルをPLMに登録した後、2D原本側を改訂した場合、整合性管理のフローを決めていないと現場が混乱します。

対処としては、「2D原本と3D派生モデルの紐付けID」を採番するルールを最初に決め、どちらかが改訂された際は紐付け先も同時にレビューする運用フローを構築します。

renue Drawing Agentのように既存システム連携機能を持つサービスを使う場合は、サービス側の整合性管理機能を活用するのも選択肢です。

論点4｜担当者育成と運用属人化リスク

AI3D化サービスを使いこなせる担当者が社内に1〜2名しかいない状態では、その人が異動・退職した瞬間に運用が止まります。

対話型エージェント型のサービスは、AIへの指示の出し方次第で出力品質が大きく変わるため、属人化リスクが特に高い設計です。

対処としては、PoC段階から複数名（最低3名）で並行運用し、操作ノウハウを社内Wikiに蓄積する仕組みを構築します。

加えて、サービス各社が公開するベストプラクティス・チュートリアル動画を社内研修に組み込み、新規参加者が短期間で立ち上がれる育成パスを整えておきます。

論点5｜既存PLM/PDM・部品マスタとの統合設計

3D化したモデルをPLM/PDMに登録する際、既存の部品マスタとの統合設計が必要です。

新規生成した3DモデルをそのままPLMに登録すると、既存部品の重複登録・命名規則の不統一が起き、後段の流用設計検索・BOM精度が落ちます。

対処としては、3D化フローの最終ステップに「既存部品マスタとの照合」を組み込み、類似形状の既存部品が存在する場合は新規登録ではなく既存版数のメタデータ更新で対応します。

これはAIによる図面一元管理やPDM活用ガイドの議論と地続きの論点で、3D化を単独施策で考えず、図面・部品データ全体の一元管理プロジェクトの中に位置付けることが重要です。

---

3D化後を業務フローに繋ぐAIエージェント連携

2D図面の3D化は、ゴールではなく業務フローの「起点」です。

3Dモデルが生成された後に、見積・調達・製造指示・設計変更管理まで繋げてはじめて、部門横断の業務改善として価値が出ます。

本セクションでは、3D化を業務フローに連結するためのAIエージェント設計の考え方と、AI総研の支援現場で見えてきた成功パターン・つまずきパターンを整理します。

3D化単独で終わらせない｜後工程との連結が本質

3D化後の業務フローを設計せず、3Dモデルだけが生成されて止まる状態は、製造業の現場で頻発しています。

設計部門は3D化を完了させた達成感がある一方、購買部門は2D図面ベースの見積依頼を継続し、製造現場は紙の作業指示書を使い続ける、という縦割りが残ります。
これでは3D化の投資が回収できず、「結局2Dでもよかったのでは」という社内評価に繋がります。

本質的に効くのは、3D化と同時に見積生成・調達発注・製造指示・設計変更通知を後工程に流す業務フローを設計することです。

AIエージェントを部門ごとに配置し、3Dモデル生成をトリガーに各エージェントが自動で動く構成にすれば、3D化の投資が業務改善のスループットとして可視化されます。

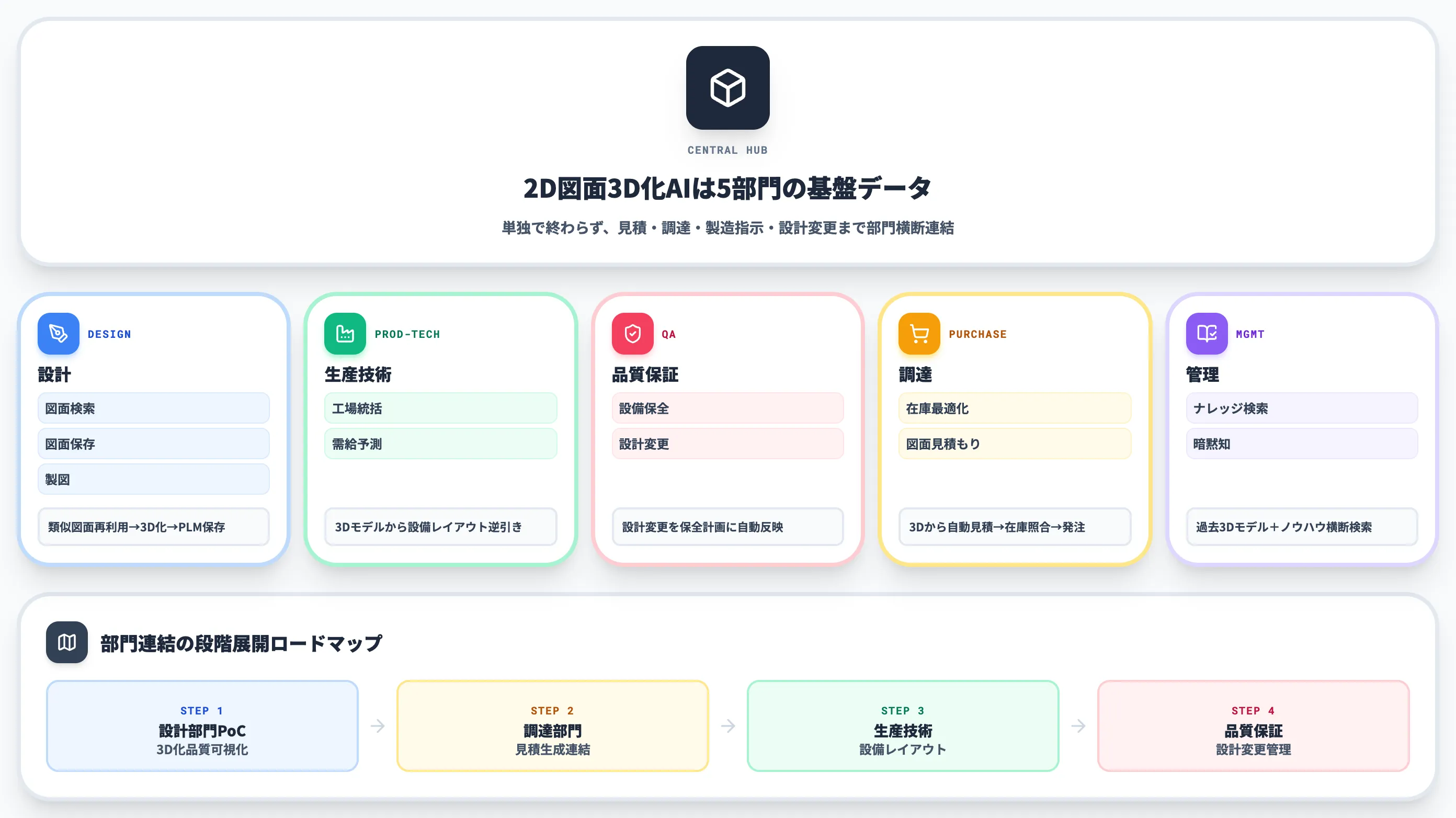

部門別AIエージェント連携の構成例

製造業の部門ごとに必要なAIエージェントを並べると、3D化を起点とした業務フローの全体像が見えてきます。

部門	エージェント役割	3D化との連結
設計	図面検索・図面保存・製図	過去類似図面から再利用→3D化→PLM保存まで一気通貫
生産技術	工場統括・需給予測	3Dモデルから設備レイアウト・生産計画を逆引き
品質保証	設備保全・設計変更	3Dモデルの設計変更を保全計画に反映
調達	在庫最適化・図面見積もり	3Dモデルから自動見積→在庫照合→発注
管理	ナレッジ検索・暗黙知	過去案件の3Dモデル＋ノウハウを横断検索

このマトリクスから分かるのは、3D化は5部門すべてに影響する基盤データという点です。

3D化を設計部門だけの取り組みとして閉じず、調達・生産技術・品質保証・管理を巻き込んだ全社プロジェクトとして設計することが、ROIを最大化する鍵になります。

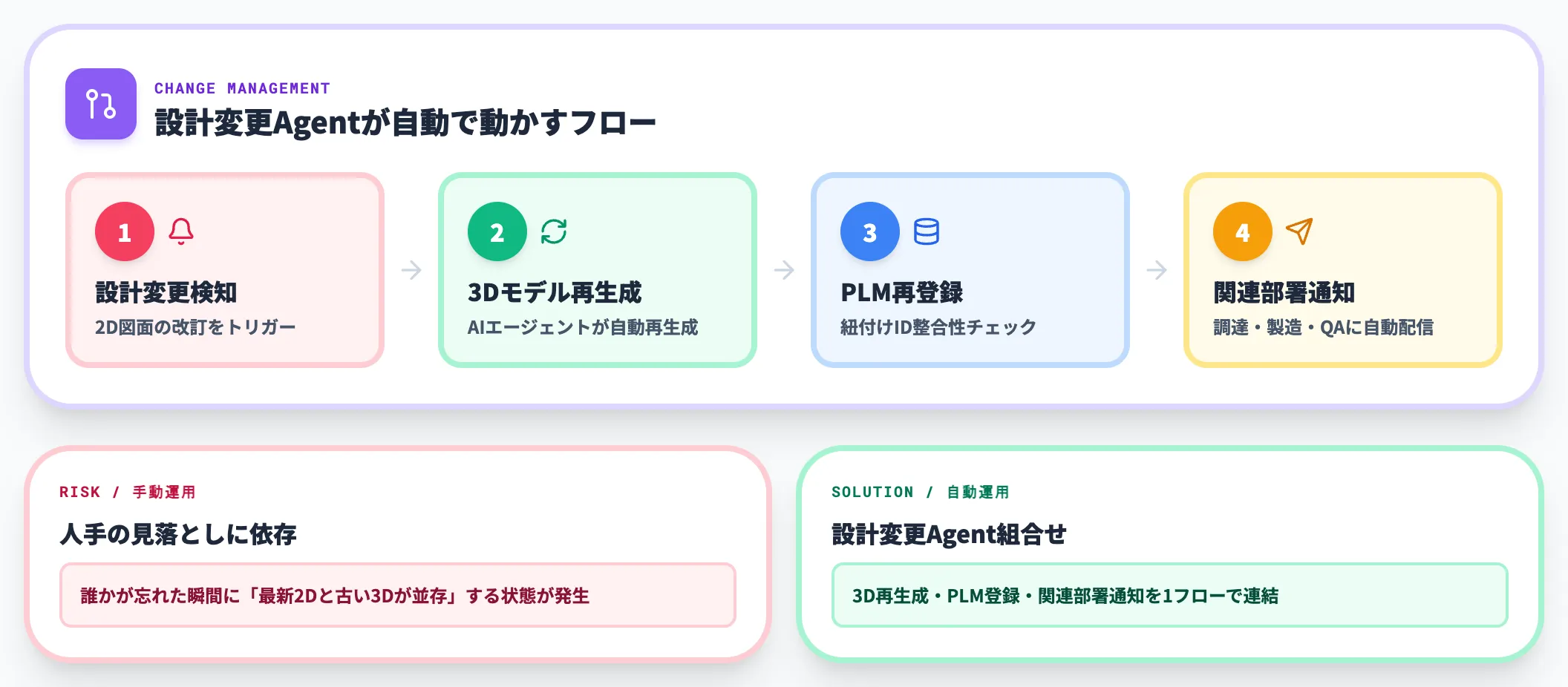

設計変更が起きた際の通知・再生成フローを組み込む

AI3D化を本番運用に乗せた後で頻発する課題が、設計変更時の3Dモデル更新フローです。

2D図面の改訂が起きた際、3Dモデルを再生成→PLMに再登録→関連部署への通知、という一連のフローが手動だと、誰かが忘れた瞬間に「最新2Dと古い3Dが並存」する状態になります。

対処としては、設計変更検知をトリガーに3D再生成・PLM登録・関連部署通知を自動で動かす設計変更Agentを組み合わせ、人手の見落としに依存しないフロー設計が必要です。

AI Agent Hubの製造業向け構成例では、こうした部門横断の業務フローを複数のAIエージェントで連結する設計を整理しており、自社の業務フローに合わせた組み合わせを検討する出発点として活用できます。

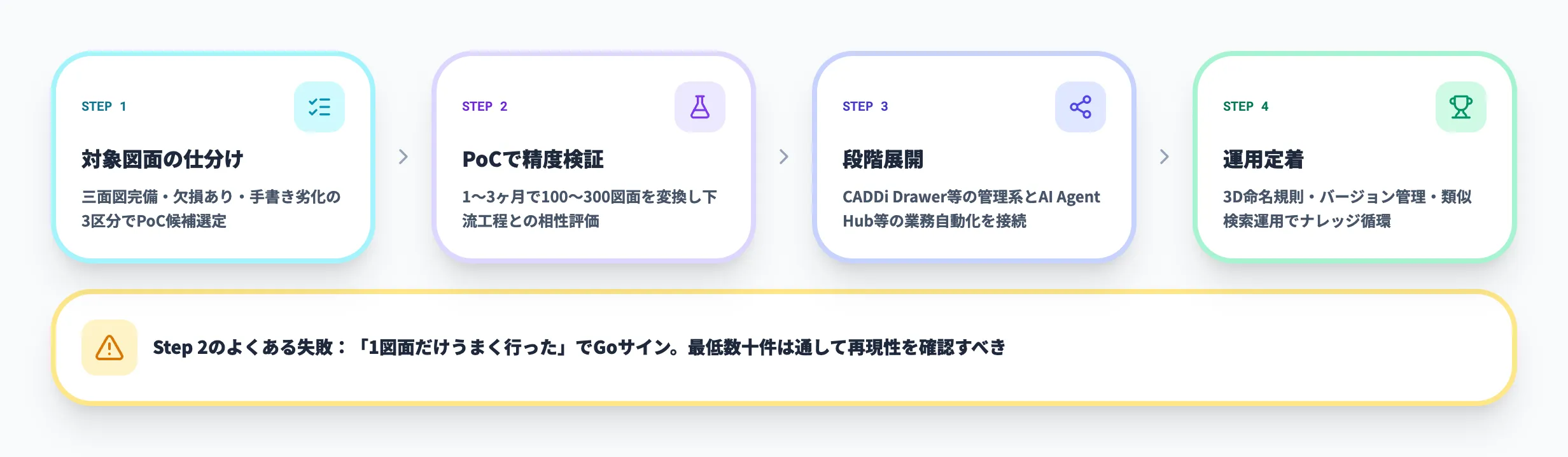

AI総研の支援現場からの示唆｜小さく始めて部門連結に広げる

AI総研の製造業支援現場でも、2D図面3D化AIの導入を「設計部門の単独施策」から「複数部門連結の業務改善」へ広げるパターンが増えています。

実務的には、まず設計部門でPoCを走らせて3D化品質と業務効果を可視化し、次に購買部門の見積生成、生産技術の設備レイアウト、最後に品質保証の設計変更管理、という順で連結対象を広げる進め方が現実的です。

いきなり全部門同時導入を狙うと、各部門の業務フロー整理が追いつかず、PoCが頓挫しやすくなります。

設計部門の3D化が安定運用に乗ってから、四半期ごとに連結部門を1つずつ広げる「半年〜1年の段階展開」が、製造業の現場では最もROIが立てやすい進め方です。

---

2D図面3D化AI導入の進め方を支援します

ここまで、2D図面のAI3D化について、3アプローチの使い分け、主要5サービス比較、PoC前検証パターン、国内事例、料金相場、詰まる論点、業務フロー連結までを整理してきました。

AI3D化は単独サービスを選んで終わりではなく、設計・購買・生産技術・品質保証・管理の各部門を巻き込んだ全社プロジェクトとして設計することで、初めて投資対効果が立ち上がります。

AI Agent Hubでは、製造業の現場業務に対応した複数のAIエージェント（図面検索・図面保存・製図・図面見積・設計変更など）を部門別に組み合わせて導入できる構成例と、PoC段階から本番運用までの導入支援の進め方を整理してご案内しています。

2D図面の3D化を業務フロー全体の起点として捉え直す具体的な構成例については、以下のリンクから詳細をご確認ください。

---

まとめ

本記事では、2D図面をAIで3Dモデルに自動変換する技術について、3アプローチ、主要5サービス、PoC検証パターン、国内事例、料金・隠れコスト、詰まる論点、業務フロー連結までを2026年6月時点の最新情報で解説しました。要点を改めて整理します。

• 2D図面の3D化AIは「CADソフト操作型」「AI自動変換ツール型」「受託サービス型」の3アプローチに分かれ、図面の状態・処理頻度・品質責任の3軸で使い分ける



• 2026年は実用段階の節目で、bestat 3D.Core CAD Agentの対話型化（2月）・renue Drawing Agent（3月）・三機工業TRANDIM（2025年7月・最大90%削減）が出揃った。「2D to 3D変換AI」という固有名詞は業界でまだ定着していない



• 主要5サービスは1データ5,000円のSaaSから個別見積カスタム型まで幅広く、対応形式（DWG/DXF/PDFスキャン）と対話型エージェント有無で評価軸が変わる



• PoCでは古いスキャン図面・版違い・左右対称・材質違い・CAD原本紙混在の5パターンを必ず試し、単一の精度数値で判断しない



• 料金は単価だけでなく既存システム連携・図面前処理・教育・運用フィードバックの隠れコスト4項目を含めて年間コストを試算し、月100枚を超える処理が継続発生するならサブスク＋カスタム型が単位コストで有利



• 3D化単独で終わらせず、設計・購買・生産技術・品質保証・管理の5部門をAIエージェントで連結することがROI最大化の鍵で、設計部門のPoCから四半期ごとに連結部門を広げる段階展開が現実的

2D図面の3D化AIは、過去図面資産の3D化・設計時間の短縮・顧客提案の高速化・工場デジタルツイン構築の4領域で実務的な効果が立ち上がる段階に来ています。まずは自社の図面庫の状態を棚卸しし、PoC前検証5パターンを試せるサンプル図面を10〜20枚用意するところから着手することが、最も実用的な第一歩になります。
