半導体設計を変えるAI×EDA｜EDA3社のAIエージェント戦略と日本動向【2026年版】

AI×EDA（Electronic Design Automation × AI）は、半導体設計の各工程（仕様→RTL→検証→物理実装→リソグラフィ）にAIモデルとAIエージェントを組み込み、設計プロセスを自動化・加速する次世代EDAの総称です。

2025年9月以降、Synopsys（AgentEngineer）・Cadence（ChipStack AI Super Agent）・Siemens EDA（Fuse EDA AI Agent／Aprisa AI）の主要3社が、AIエージェント主導の設計フローを相次いで発表しました。
EDA市場の競争軸はこれまでの「ツール単発の機能」から「AIによる自律性レベル」へと移りつつあり、NVIDIA cuLitho・Google AlphaChipという基盤・OSSレイヤーも本番稼働段階に入っています。

本記事では、AI×EDAの基本定義、半導体設計を変える4つのレイヤー、主要3社のAI戦略比較と個別深掘り、NVIDIA／Googleが支える基盤・研究レイヤー、名古屋大学「半導体版LLM」を含む日本の動向、導入判断軸と注意点までを、2026年6月時点の公式一次情報で体系的に解説します。
半導体メーカーのDX推進担当・設計部長・経営企画が、自社の設計フロー再編をどこから着手すべきかの判断材料として活用ください。

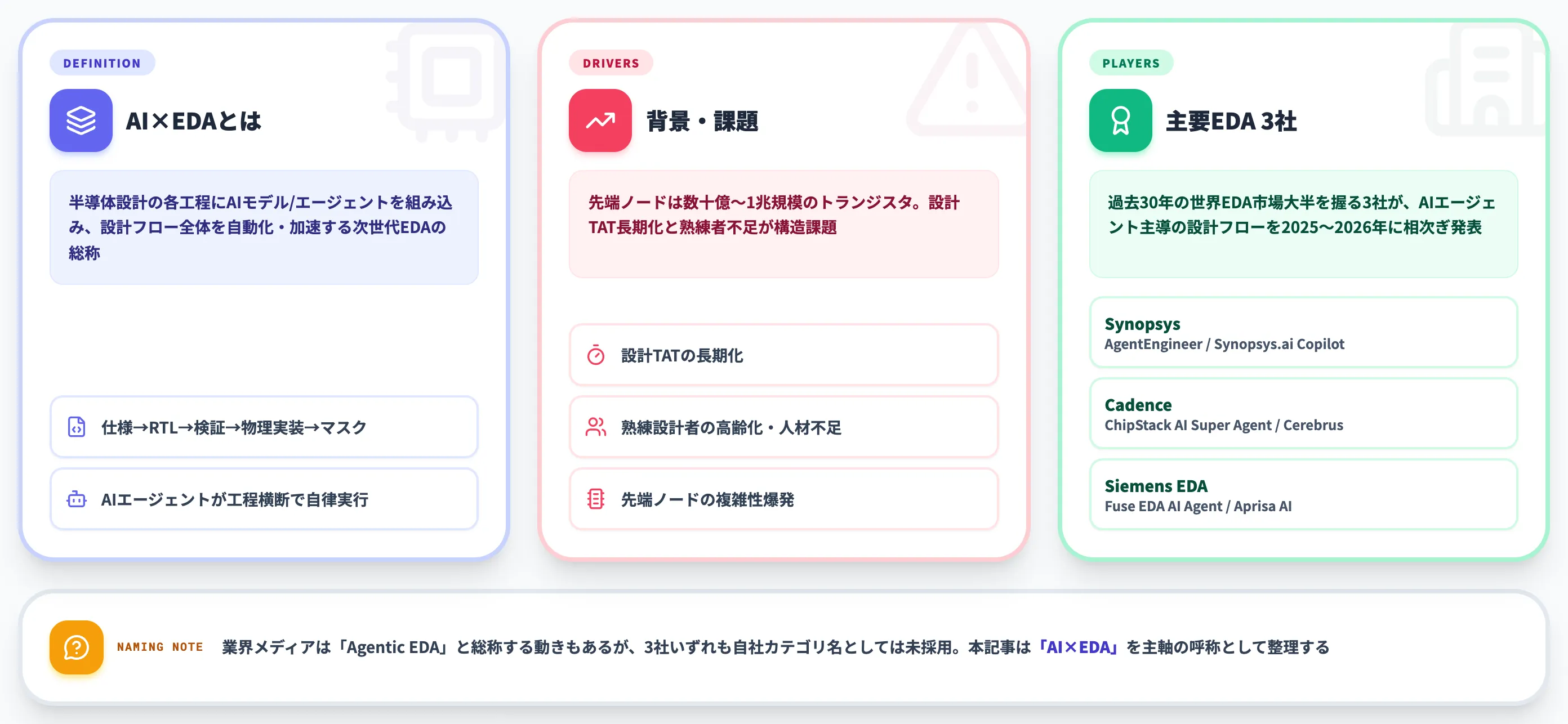

AI×EDAが変える半導体設計——設計TATと人材不足を背景に進むAIエージェント化

AI×EDA（Electronic Design Automation × AI）は、半導体設計の各工程（仕様策定→RTL記述→検証→物理実装→リソグラフィ・マスク生成）にAIモデルとAIエージェントを組み込み、設計プロセス全体を自動化・加速する次世代EDAの総称です。

本記事では、半導体メーカーのDX推進・設計部長・経営企画が「自社の設計フローのどこから・どのベンダーで・どう着手するか」を判断するために必要な情報を、4つの設計レイヤー・主要3社の戦略比較・導入判断軸・基盤/OSSレイヤー・日本国内動向・注意点まで、2026年6月時点の公式一次情報で体系的に整理しました。

EDA（電子設計自動化）の基本と主要3社

EDA（電子設計自動化）は、半導体チップやプリント基板の設計を支援するソフトウェアツールの総称です。論理合成・回路シミュレーション・タイミング解析・配置配線・形式検証といった工程をソフトウェアで自動化する役割を担い、現代の半導体設計はEDAなしでは成立しません。

過去30年にわたりSynopsys・Cadence・Siemens EDAの3社が世界市場の大半を握ってきました。

3社の主力製品（Synopsys PrimeTime・Cadence Innovus+・Siemens Aprisa等）は半導体設計の事実上の標準ツールとして業界に深く根付いており、AI×EDAも基本的には既存3社のEDA製品群にAIエージェントが統合される形で進化しています。

AI×EDAと従来EDAの違い

AI×EDAが従来EDAと一線を画すのは、これまで人手の設計者が判断していた「どの実装フローを選ぶか」「どこに配置するか」「どのテストパターンを生成するか」をAIエージェントが自律的に決定する点にあります。

背景にあるのは、最先端ノードのチップが数十億〜1兆規模のトランジスタを抱える複雑性、設計TAT（Turn Around Time）の長期化、そして熟練半導体設計者の高齢化と人材不足という構造課題です。

Synopsysは2025年9月にAgentEngineer技術を発表し、2026年にはSynopsys.ai Copilotの5アプリ展開を示しました。

Cadenceは2026年2月にChipStack AI Super Agentを発表、続く2026年6月のCOMPUTEXで「業界初の完全自律型バーチャル設計エンジニア」と位置づけるL5拡張（早期アクセス段階）を追加発表しました。

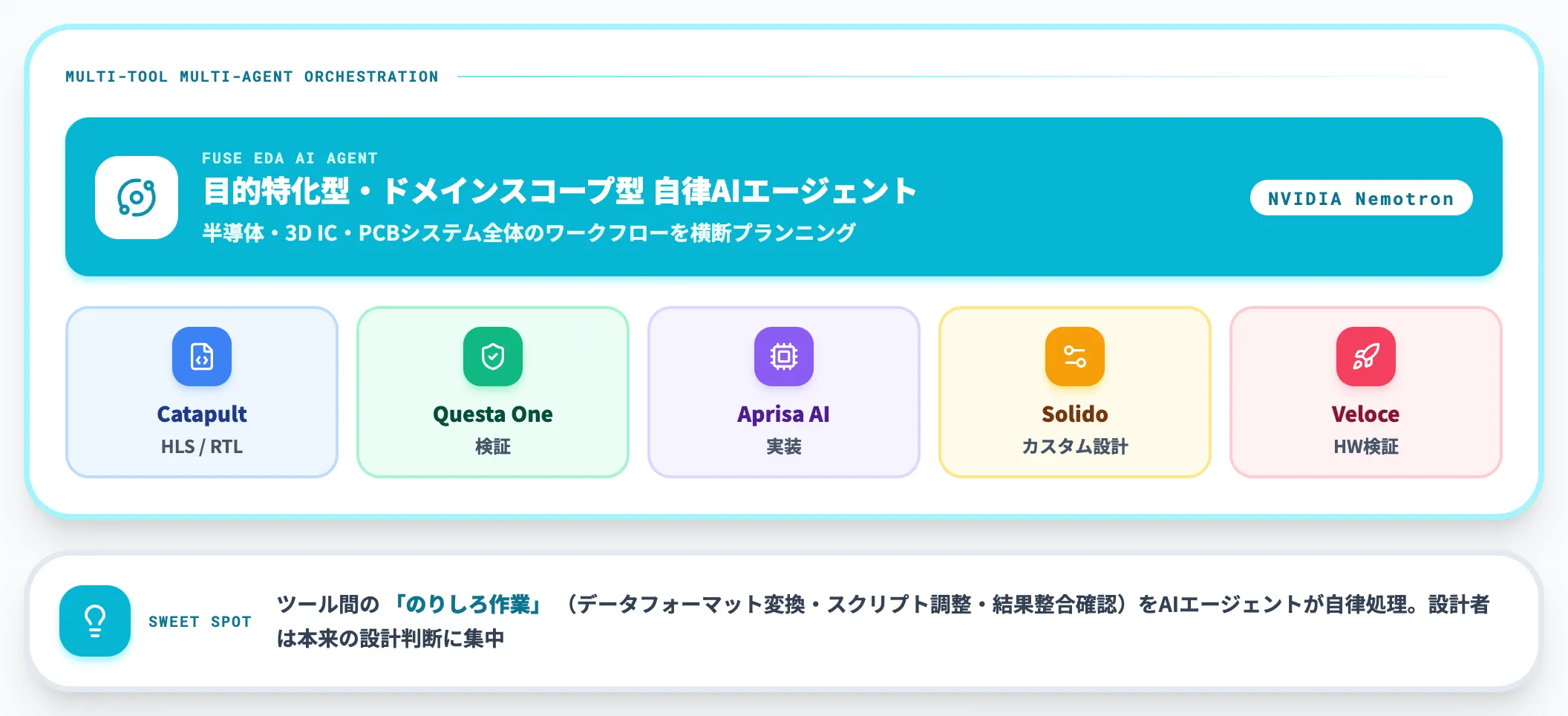

Siemens EDAも2026年3月にFuse EDA AI AgentをNVIDIA GTC 2026でデビューさせています。

Synopsysは2026年の業界カンファレンスでAIエージェント主導の設計フローを「新たな設計パラダイム」として位置づけ、論理合成が1980年代後半に手書きゲートレベル設計を一変させたのと同じ系統の構造変化として説明しています。

「Agentic EDA」呼称の扱い

メディアやアナリストの間では一連の動きを「Agentic EDA」という総称で呼ぶ動きもありますが、3社いずれも自社製品のカテゴリ名として「Agentic EDA」を採用していないため、業界共通の固有名詞としては未確立です。本記事ではあくまで「AI×EDA」を主軸の呼称として扱い、各社固有の製品名（AgentEngineer・ChipStack・Fuse Agent等）はそのままの表記で整理します。

---

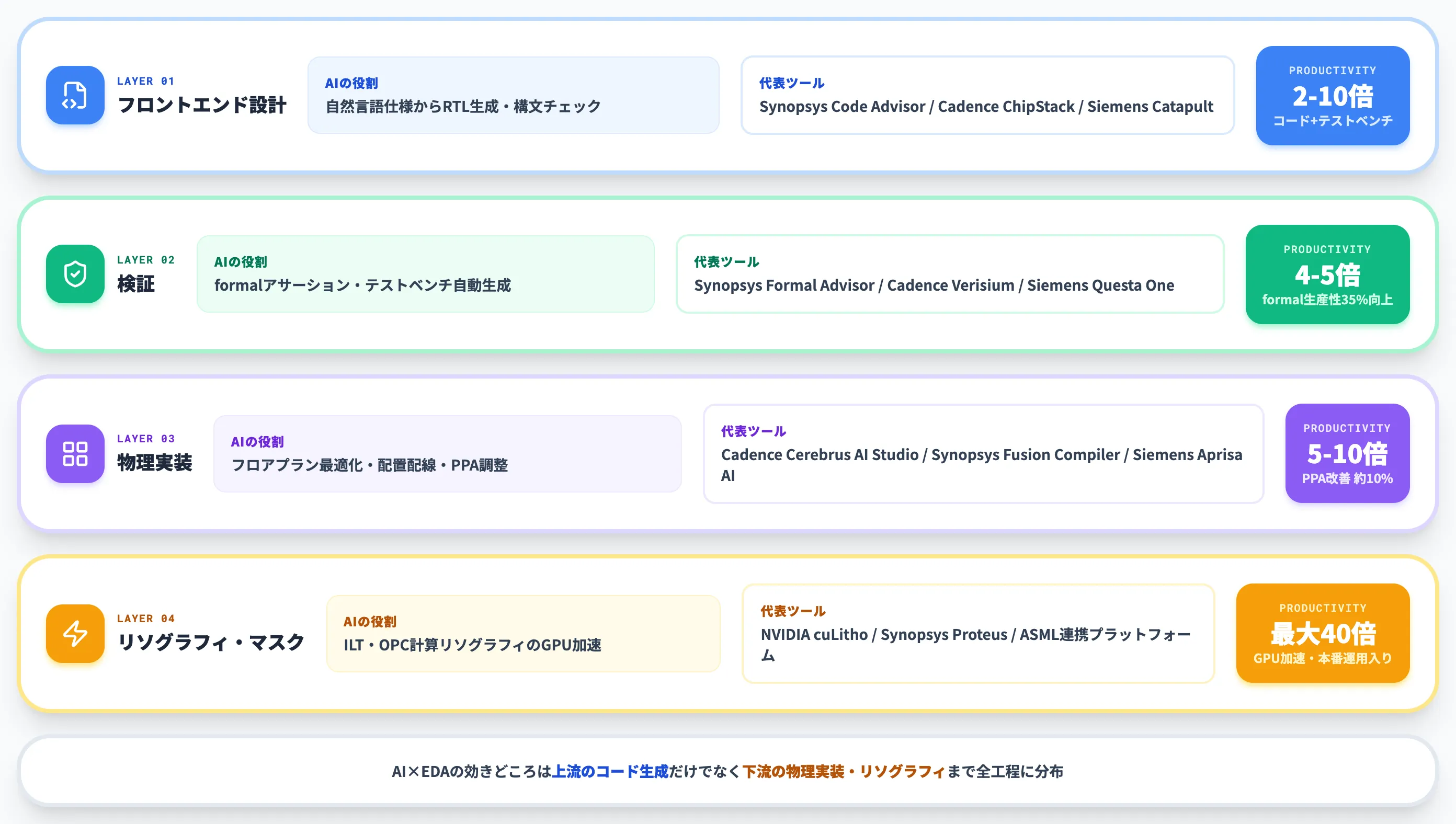

AI×EDAが半導体設計を変える4つのレイヤー

AI×EDAは半導体設計のあらゆる工程に同時並行で入りはじめていますが、AIエージェントの効きどころは大きく4つのレイヤーに整理できます。本セクションでは、業務フェーズ別にどの工程でAIが何を担うのかを整理します。

以下の表で、4つのレイヤーごとに「AIの役割」「代表ツール」「現時点での生産性向上幅」をまとめました。

レイヤー	AIの役割	代表ツール	公式が主張する生産性向上幅
① フロントエンド設計	自然言語仕様からのRTLコード生成、コードレビュー、構文・論理チェック	Synopsys.ai Code Advisor／Cadence ChipStack／Siemens Catapult＋Fuse Agent	2〜10倍（コーディング+テストベンチ）
② 検証	形式検証アサーション生成、テストベンチ自動生成、リグレッション最適化、デバッグ	Synopsys.ai Formal Advisor／Cadence Verisium／Siemens Questa One Agentic Toolkit	4〜5倍（formal）／35%向上（formal生産性）
③ 物理実装	フロアプラン最適化、配置配線、PPA（Power/Performance/Area）チューニング	Cadence Cerebrus AI Studio／Synopsys Fusion Compiler＋Workflow Assistant／Siemens Aprisa AI	5〜10倍（SoC実装）／10% PPA改善
④ リソグラフィ・マスク	計算リソグラフィ加速、Inverse Lithography Technology（ILT）、Optical Proximity Correction（OPC）	NVIDIA cuLitho／Synopsys Proteus	最大40倍（GPU加速）

表全体から読み取れるのは、AI×EDAの効きどころが「上流のコード生成」だけでなく「下流の物理実装・リソグラフィ」まで全工程に分布している点です。

特に物理実装の5〜10倍と、リソグラフィの最大40倍は、人手では到底届かない領域です。次に、各レイヤーで何が起きているのかを順に見ていきます。

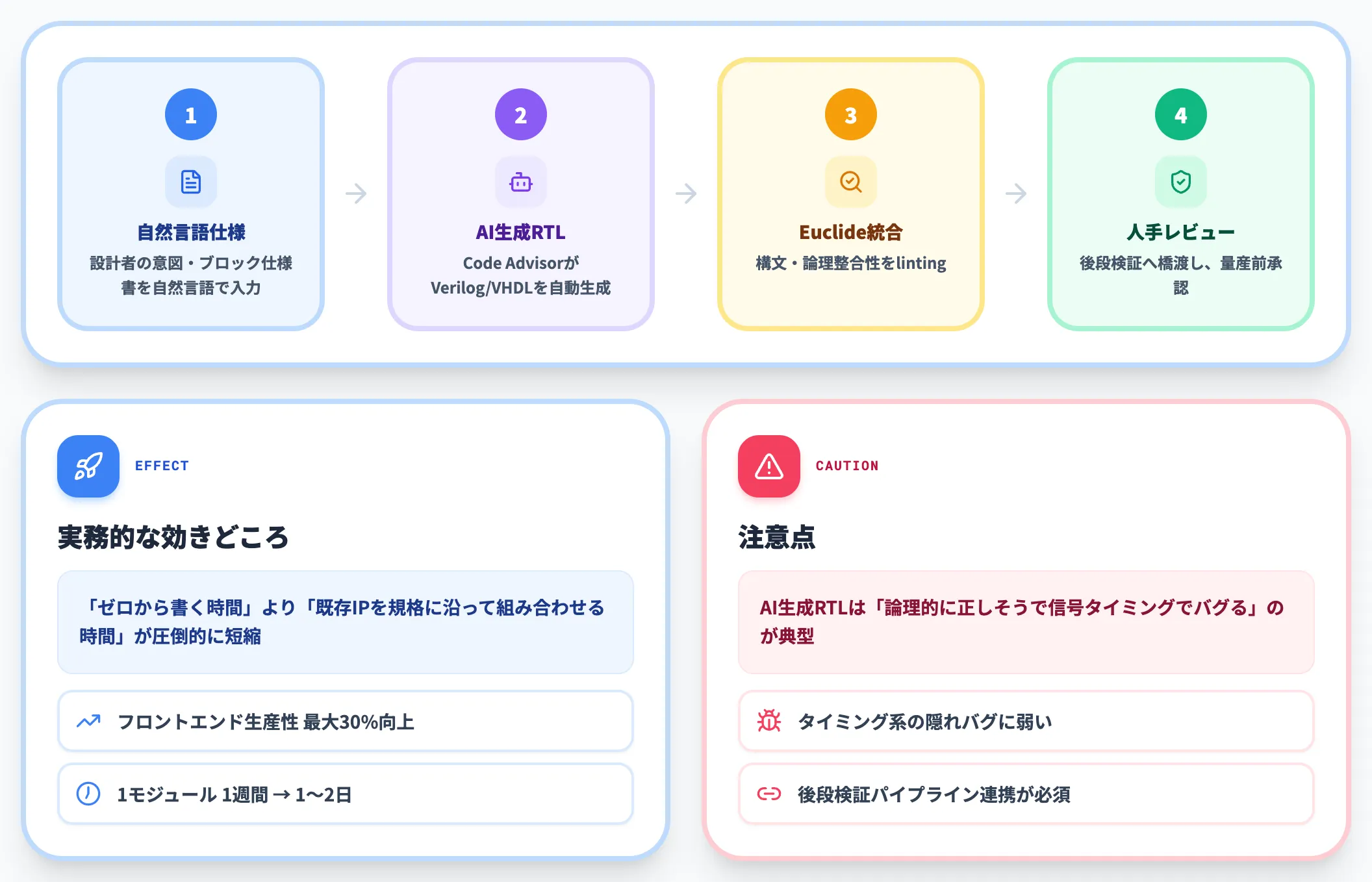

1.フロントエンド設計——自然言語仕様からRTLを生成する

フロントエンド設計のレイヤーでは、設計者が自然言語で書いた仕様や、ブロック仕様書からRTL（Register Transfer Level：論理回路のVerilog／VHDL記述）コードを自動生成するアプローチが実用段階に入っています。

代表的なのが、SynopsysのCode Advisorです。RTLコードを自然言語入力から生成し、Synopsysの構文チェッカーEuclideと統合して即座にlinting（コード品質チェック）と論理整合性確認をかけます。

Synopsys公式によれば、初期顧客で最大30%のフロントエンド生産性向上が報告されています（より高い倍率はFormal Advisorの数値で、後述）。

つまり、これまで設計エンジニアが1週間かけて書いていたモジュールを、自然言語仕様＋AI生成＋人手レビューの組み合わせで1〜2日に圧縮できる可能性が見えてきた段階です。
実務的には「ゼロから書く時間」よりも「既存IPを正しく組み合わせ、規格に沿った形でRTLを起こす時間」が短縮効果の中心になります。

ただし注意すべきは、AIが生成したRTLは「論理的に正しそうに見えるが、特定の信号タイミングでバグる」というハマり方をしやすい点です。

後段の検証レイヤーと連携させない限り、AI生成RTLをそのまま量産チップに流すのはまだ難しいというのが現時点の現実です。

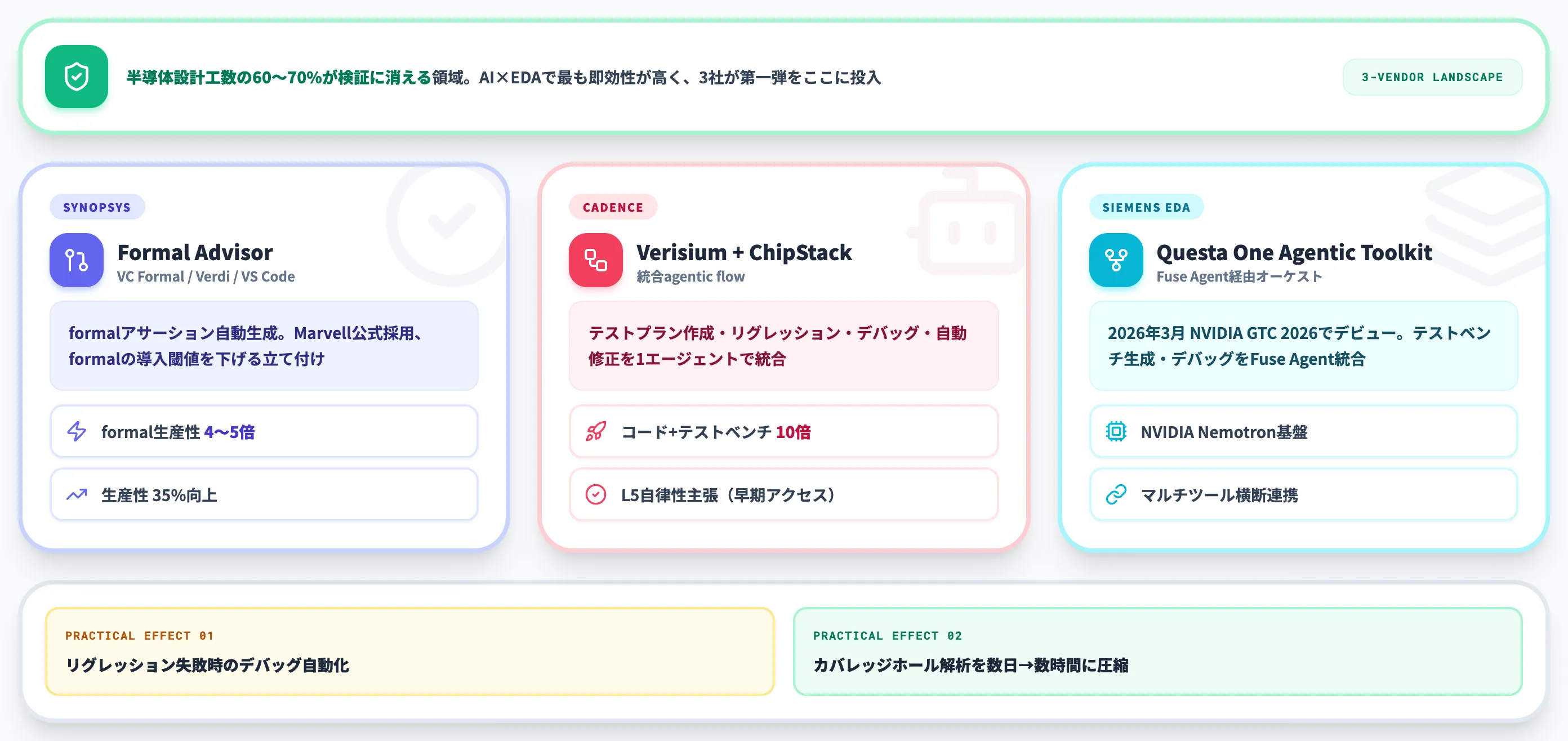

2.検証——formal・dynamic・regressionをAIエージェントが回す

半導体設計工数の60〜70%は検証に消えると言われ続けてきた領域です。AI×EDAで最も即効性が高いレイヤーがここで、Synopsys／Cadence／Siemens EDAの3社ともagentic flowの第一弾を検証領域で打ち出しました。

SynopsysのFormal Advisorは、設計仕様や自然言語アサーションからVC Formal・Verdi向けのformalテストベンチを自動生成し、初期顧客で4〜5倍のformal生産性向上を実証しています。

Marvell Technologyが2026年の事例として公式採用を発表しており、形式検証の現場で実運用に入った代表例です。

CadenceのVerisium Verification PlatformとChipStack AI Super Agentは、テストプラン作成・リグレッションのオーケストレーション・デバッグ・自動修正までを1つのエージェントワークフローでカバーします。
コーディング・テストベンチ・テストプラン全体で10倍の生産性向上が公式に主張されています。

Siemens EDAは2026年3月のNVIDIA GTC 2026でQuesta One Agentic Toolkitを発表し、検証テストベンチの生成・デバッグをFuse EDA AI Agent経由でオーケストレーションする構成を打ち出しました。

実務的に効くのは、「リグレッション失敗時のデバッグ自動化」と「カバレッジホール解析」です。従来は検証エンジニアが何日もかけて原因切り分けしていた領域が、AIエージェントの初期トリアージで数時間に圧縮されはじめています。

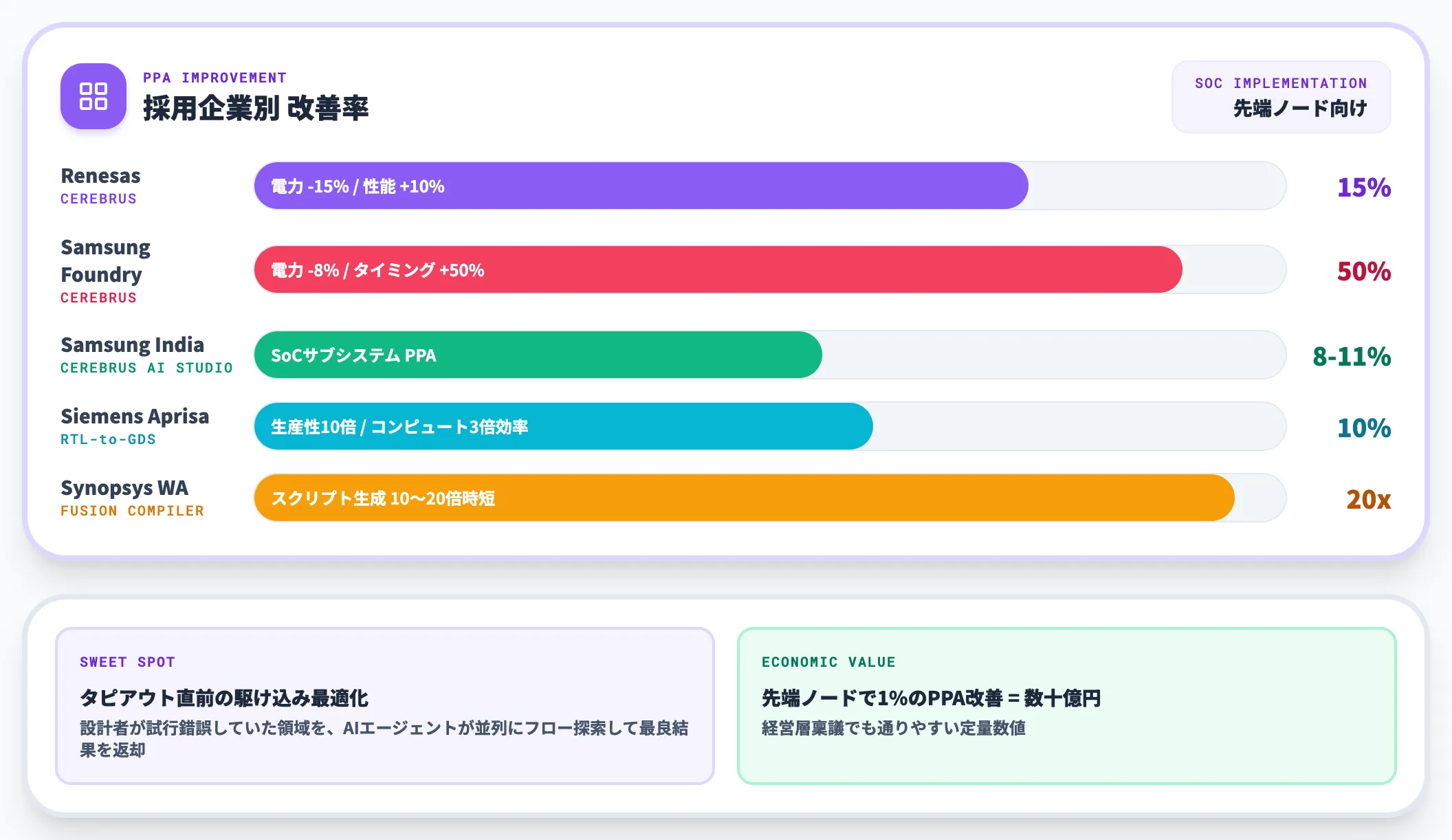

3.物理実装——フロアプラン・配置配線でPPAをAIが最適化

物理実装レイヤーでは、配置配線（Place & Route）とフロアプランをAIが探索的に最適化し、PPA（Power／Performance／Area）を従来よりも10%程度改善するアプローチが実装段階に入っています。

このレイヤーで最も実績があるのが、CadenceのCerebrus AI Studioです。SoCの実装フロー全体を強化学習ベースで最適化し、Cadence公式が「業界初のagentic AI multi-block multi-user設計プラットフォーム」と位置づけています。SoCの市場投入時間を5倍短縮する性能が主張されています。

公式事例として、RenesasはCerebrus採用で電力15%削減・性能10%向上を達成、Samsung Foundryは電力8%削減・タイミング50%改善を実現しています。Samsung Semiconductor India ResearchはCerebrus AI Studioを使い、SoCサブシステムで8〜11%のPPA改善を公開しています。

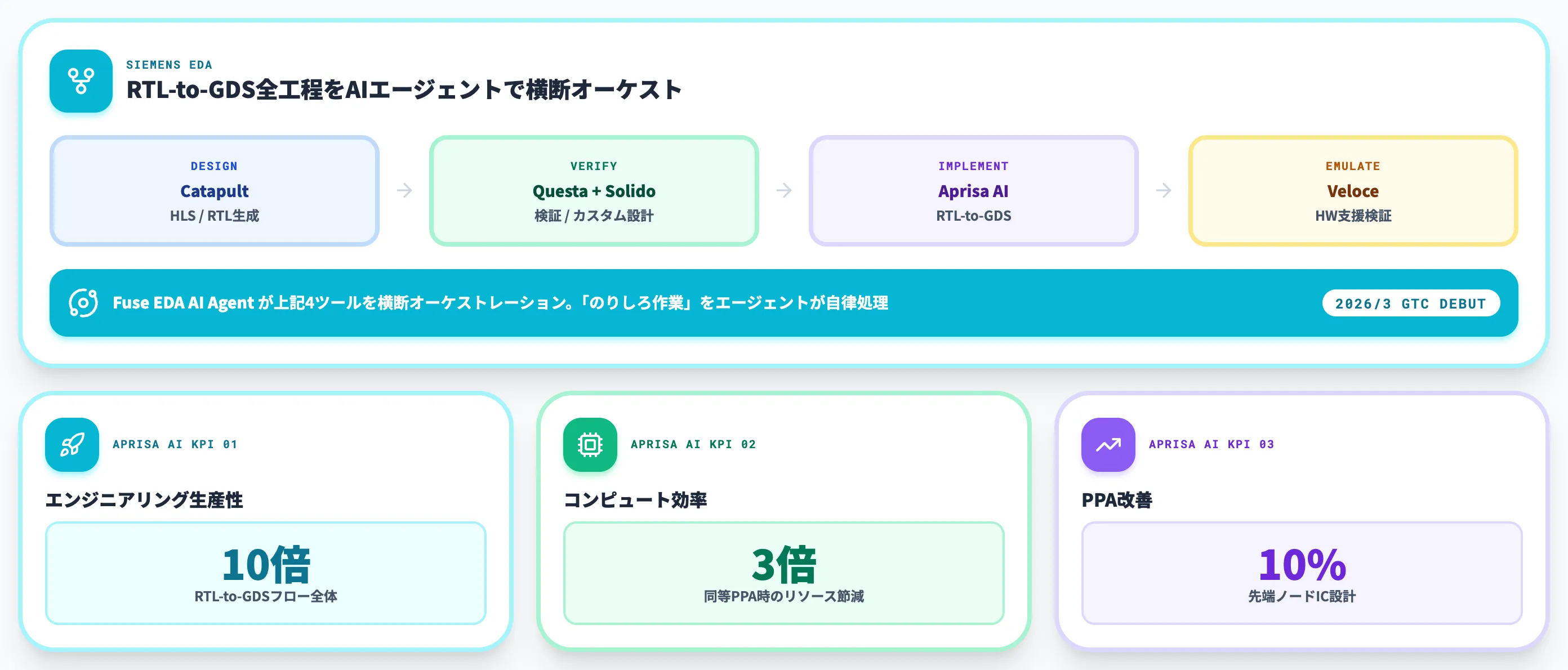

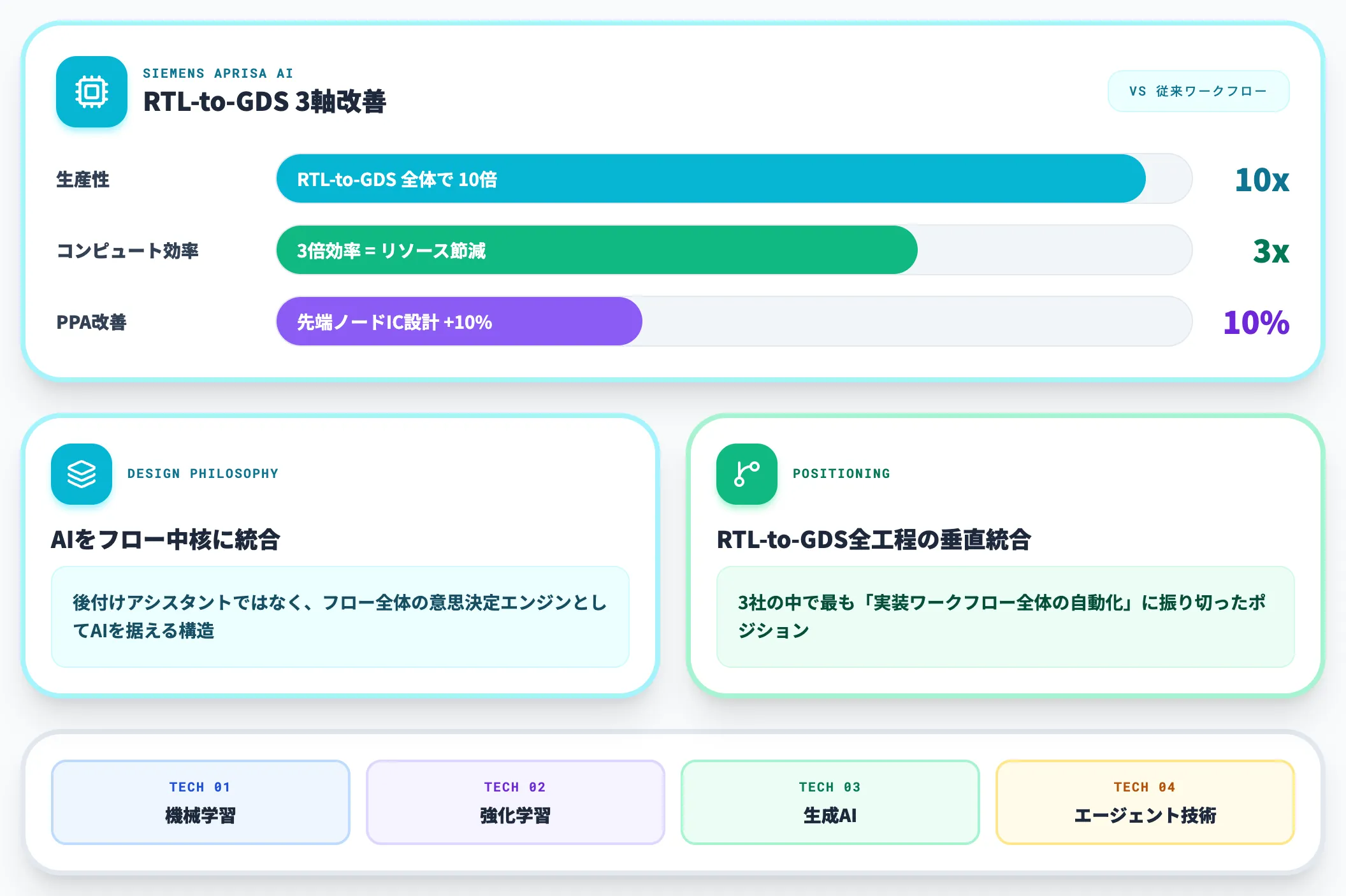

Siemens EDAもAprisa AIで同様のRTL-to-GDS自動化を展開しています。公式数値は10倍の生産性、3倍のコンピュート効率、10%のPPA改善。AI Design ExplorerがRTL-to-GDSの最適フローを自動探索し、設計エンジニアが従来手作業で組んでいたフローよりも良い結果を出すと公式が主張しています。

SynopsysもFusion Compiler向けWorkflow Assistantで物理実装スクリプトの自動生成と最適化を提供しており、特定用途で10〜20倍の時間短縮を達成しています。

実務での効きどころは「タピアウト（量産前の最終マスク提出）直前の駆け込み最適化」です。従来は設計者がスクリプトを試行錯誤しながらPPAを詰めていた領域を、AIエージェントが並列に複数フローを試して最良結果を返す形に置き換わりつつあります。

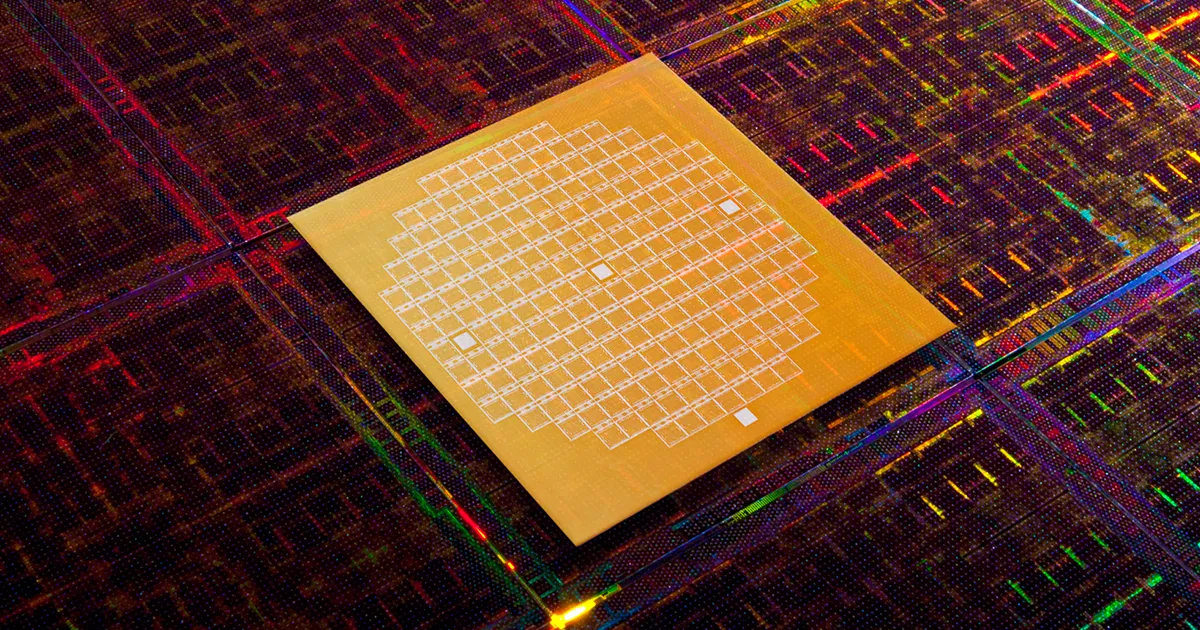

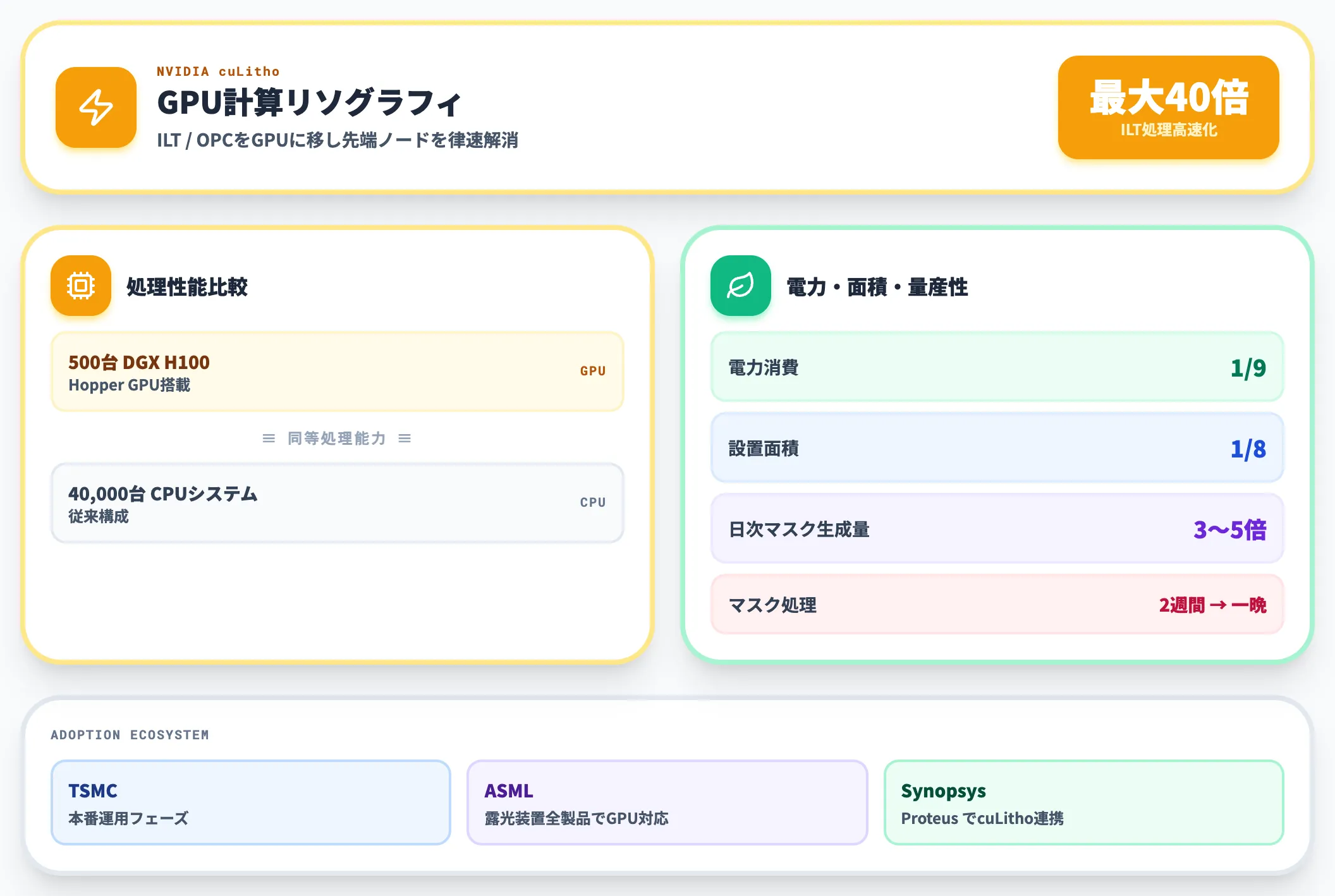

4.リソグラフィ・マスク——cuLithoでGPU計算リソグラフィを最大40倍に

設計データを実際のシリコン上に転写する最終工程がフォトリソグラフィ（露光）です。

先端ノードでは計算リソグラフィ（Inverse Lithography Technology／ILT、Optical Proximity Correction／OPC）の計算量が爆発的に増え、従来CPU環境では数週間かかる工程がボトルネックになっていました。

ここを変えたのがNVIDIA cuLithoです。CPUベースの計算リソグラフィをGPUに移し、500台のNVIDIA DGX H100システム（Hopper GPU搭載）で従来の40,000台のCPUシステム相当の処理能力を実現します。電力は1/9、設置面積は1/8、ILT処理は最大40倍高速化、1日あたりのマスク生成量は3〜5倍に増えました。

TSMCはcuLithoを本番運用に移しています。ASMLも全ての計算リソグラフィソフトウェア製品でGPU対応を統合する方針を発表しており、SynopsysはProteus MaskシンセシスソフトウェアでcuLithoと連携しています。

このレイヤーは設計者が直接触る領域ではありませんが、ファウンドリ（製造受託会社）のキャパシティと先端プロセスの歩留まり、そして量産までのリードタイムを根本から変える基盤技術です。
半導体メーカーの経営層が「先端プロセスにアクセスできるか」を判断する際、ファウンドリ側がcuLithoを採用しているかどうかは、間接的に量産スケジュールに効いてきます。

4つのレイヤーを通して見えるのは、AI×EDAが「設計の一部を補助する」段階を抜けて、「上流から下流まで設計フロー全体を再編する」段階に入っているという事実です。

次のセクションでは、このフローを実際に担う主要EDA3社（Synopsys／Cadence／Siemens EDA）のAI戦略を横並びで比較します。

---

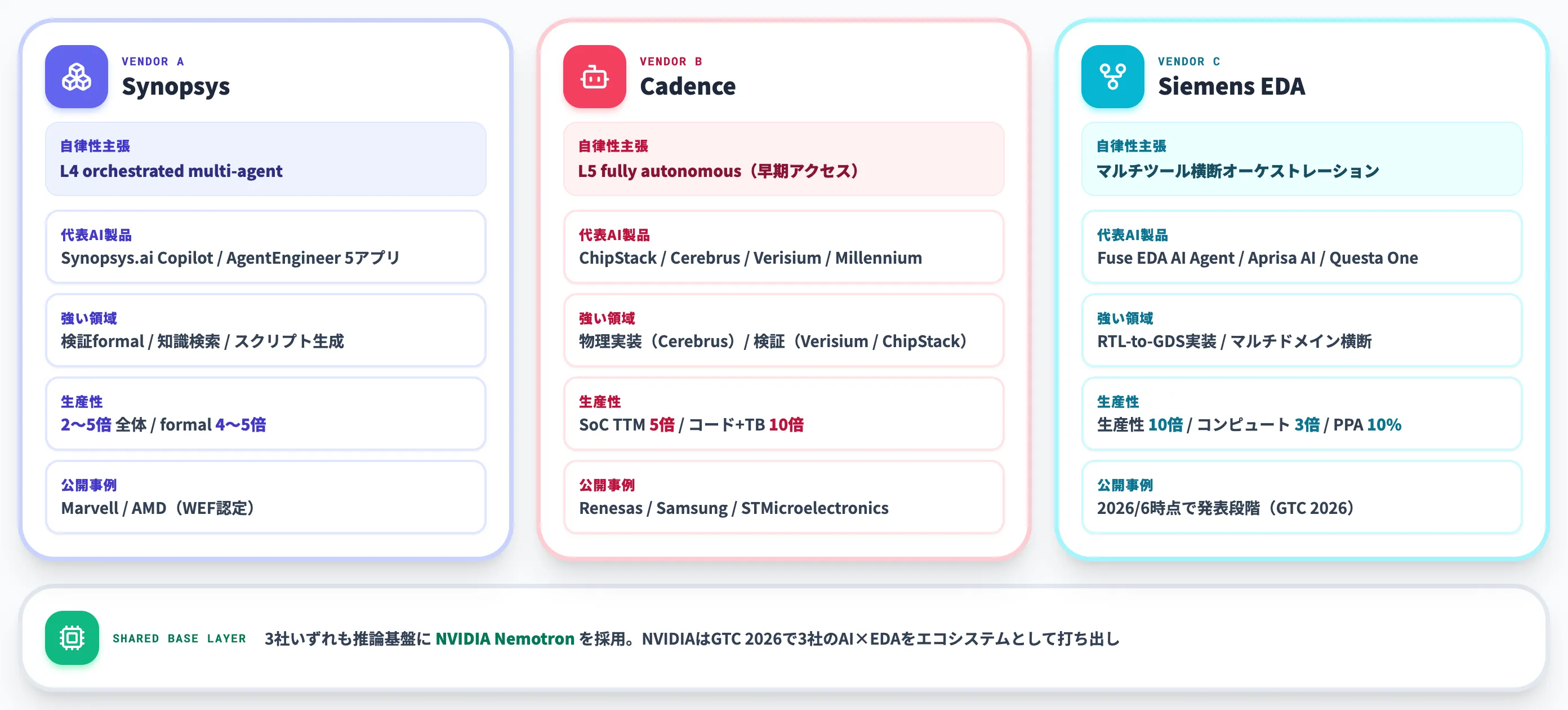

主要AI×EDAソリューション比較——Synopsys / Cadence / Siemensの違い

ここまでで業務フェーズ別の整理を見ました。本セクションでは、「どの3社の・どの製品を・どの工程から検討するか」を判断するための横並び比較を提供します。

3社はいずれも既存EDA製品群にAIエージェントを統合する戦略を取っていますが、対象工程・導入形態・強い領域には明確な違いがあります。以下の表で4軸比較を整理しました。

比較軸	Synopsys	Cadence	Siemens EDA
代表AI製品	Synopsys.ai Copilot / AgentEngineer（5つのCopilotアプリ）	Cadence.AI（Cerebrus／ChipStack／Verisium／Millennium／Optimality／Allegro X AI／Tensilica）	Fuse EDA AI Agent ／ Aprisa AI ／ Questa One Agentic Toolkit
発表タイミング	2025年9月 AgentEngineer発表／2026年 Synopsys.ai Copilot 5アプリ展開	2026年2月10日 ChipStack AI Super Agent発表／2026年6月COMPUTEXでL5拡張発表	2026年3月16日 NVIDIA GTC 2026でFuse Agentデビュー
自律性主張レベル	L4 orchestrated multi-agent adaptive learning	L5 fully autonomous virtual design engineer（2026年6月COMPUTEX発表・早期アクセス段階）	Multi-tool multi-agent autonomous orchestration
対象工程の強い領域	検証（formal）・知識検索・スクリプト生成	物理実装（Cerebrus）・検証（Verisium／ChipStack）	RTL-to-GDS実装（Aprisa AI）・マルチドメイン横断（Fuse Agent）
対応EDAツール	PrimeTime／Fusion Compiler／VC Formal／Verdi／Euclide／Ansys SimAI／optiSLang	Innovus+／Genus／Virtuoso／Spectre／Xcelium／Palladium／Allegro X	Catapult（HLS）／Questa（検証）／Aprisa（実装）／Solido（カスタム設計）／Veloce（エミュレーション）
AI基盤・パートナー	NVIDIA戦略提携（2025年12月）／Ansys統合	NVIDIA Nemotron／OpenShell runtime／NVIDIA NeMo	NVIDIA Agent Toolkit／Nemotron／NVIDIA AI infrastructure
公式が主張する生産性向上	2〜5倍（全体）／10〜20倍（PrimeTimeスクリプト）／4〜5倍（formal）／30%短縮（ramp time）	5倍（SoC TTM）／10倍（コーディング+テストベンチ）	10倍（生産性）／3倍（コンピュート効率）／10% PPA改善
代表的な公開事例	Marvell（Formal Advisor）／AMD（WEF認定）	Renesas（電力-15%／性能+10%）／Samsung Foundry（電力-8%／タイミング+50%）／STMicroelectronics（launch endorser）／Samsung Semiconductor India Research（PPA +8〜11%）	公式LP本番事例は2026年6月時点で限定的（GTC 2026で発表段階）

表から読み取れる3社の戦略の違いを整理すると、次の3点が判断軸として効きます。

1. 自律性の主張水準が最も高いのはCadence

2026年6月のCOMPUTEXで「L5 fully autonomous virtual design engineer」と位置づけるChipStackのL5拡張を発表しており（L5機能は2026年後半の早期アクセス提供段階）、業界の中でも一段踏み込んだメッセージングをしています。

一方Synopsysは「L4 orchestrated multi-agent」と表現し、人間の関与を明示的に残す設計思想を示しています。同じAIエージェントでも、人間の介在度合いに対するスタンスが異なる点は契約・運用設計でも論点になります。

2.対象工程の強い領域に明確な棲み分け

Synopsysは検証（特にformal）・知識検索・スクリプト生成といった「設計者の補助・加速」領域に強く、Cadenceは物理実装（Cerebrus）でSoC実装の最適化を一気通貫で握る形を取っています。

Siemens EDAはAprisa AIでRTL-to-GDS（フロントエンドからフィジカル実装まで）を独自に統合し、3社の中では「実装ワークフロー全体の自動化」に振り切っています。

3. 公開事例の密度はCadenceがリード

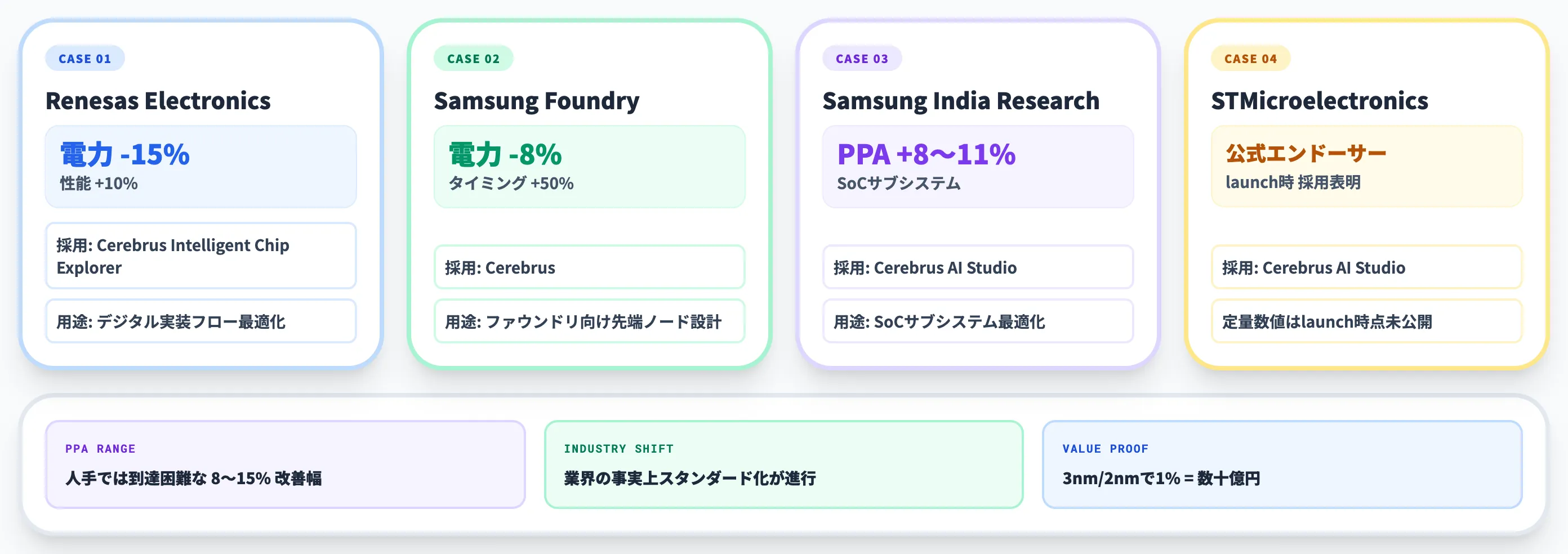

Renesas（電力-15%／性能+10%）・Samsung Foundry（電力-8%／タイミング+50%）・Samsung Semiconductor India Research（PPA +8〜11%）の3者がCerebrus採用で定量数値を公開しており、STMicroelectronicsはCerebrus AI Studio launch時の公式エンドーサー（定量数値はlaunch時点未公開）として登場しています。

SynopsysもMarvell事例など公開していますが、Cadenceの方が事例公開のテンポは速い印象です。
Siemens EDAは2026年6月時点では発表ベースが中心で、定量公開事例はこれから出てくる段階です。

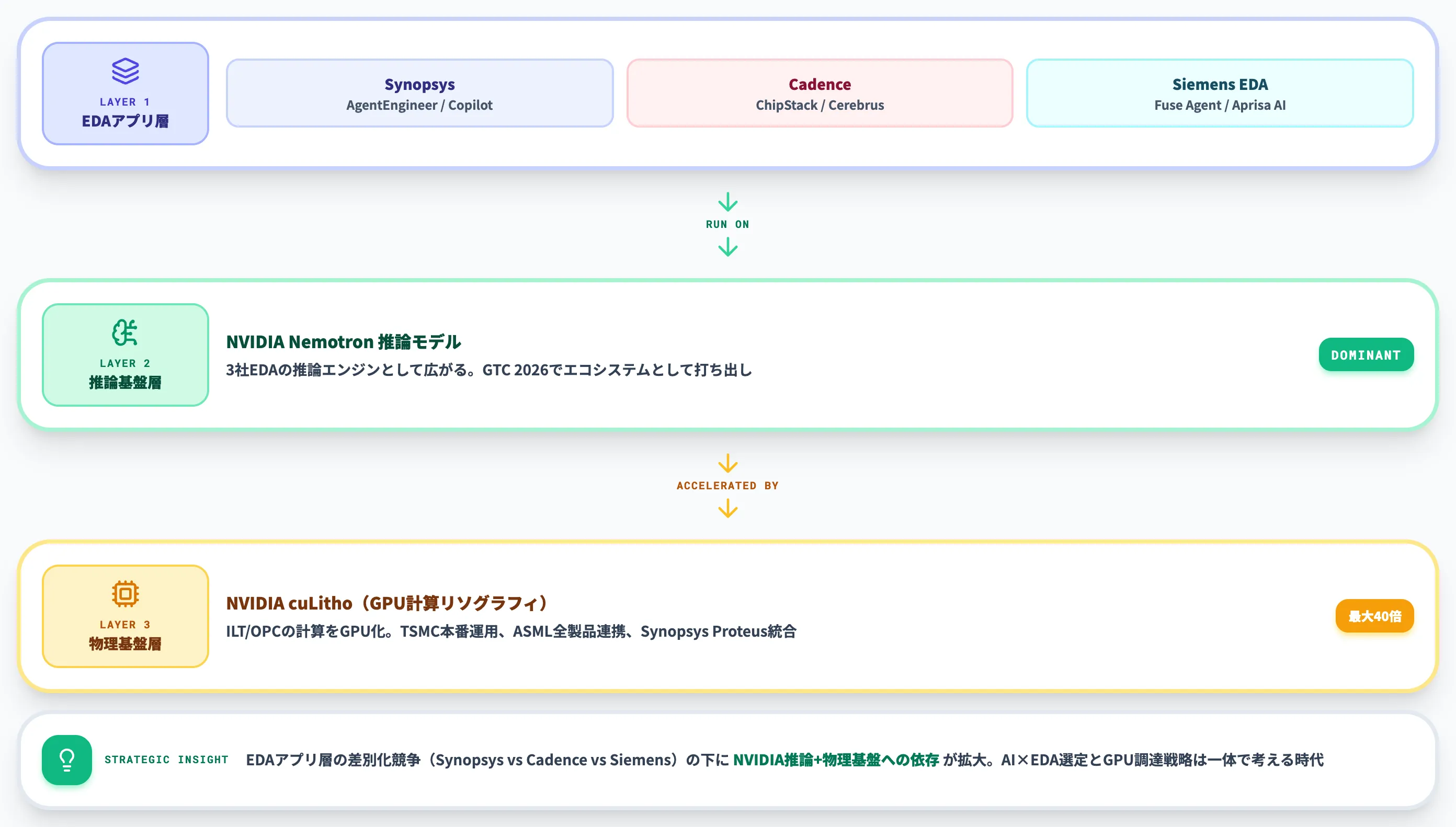

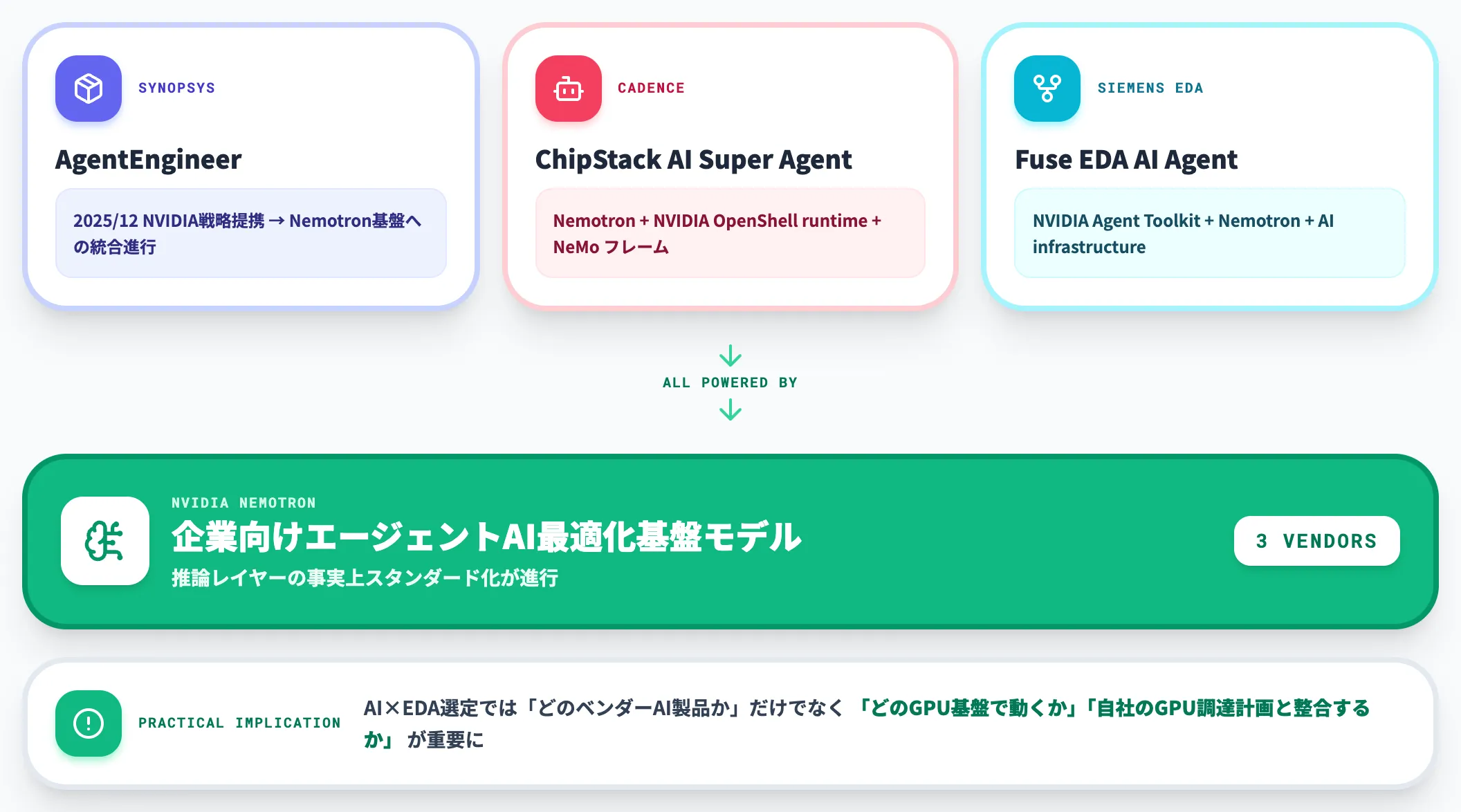

三社共通:NVIDIA Nemotronを基盤に

なお、3社に共通する要素として、いずれもAIエージェントの推論基盤にNVIDIA Nemotronを採用しはじめている点が挙げられます。NVIDIAはGTC 2026で3社のAI×EDAをまとめてエコシステムとして打ち出しており、推論レイヤーの基盤としては有力候補の位置づけが固まりつつあります。
この点は後述する「EDAの外側からAI化を支える基盤技術」で改めて深掘りします。

実務的な使い分けの一次仮説としては、formal検証の自動化を最初に通したい現場はSynopsys.ai Formal Advisor、SoC物理実装のTTM短縮を狙う現場はCadence Cerebrus AI Studio、RTL-to-GDS全工程をひとつのagentic flowで通したい現場はSiemens Aprisa AIが候補に挙がります。

ただし既存EDAライセンス資産（どの製品ファミリーを使っているか）の影響が大きいため、自社のEDA契約構造との整合を必ず確認する必要があります。

次のセクションでは、「どの工程から着手するか」「PoCで何を確かめるか」という導入判断軸を、ベンダー深掘りに入る前に整理します。

---

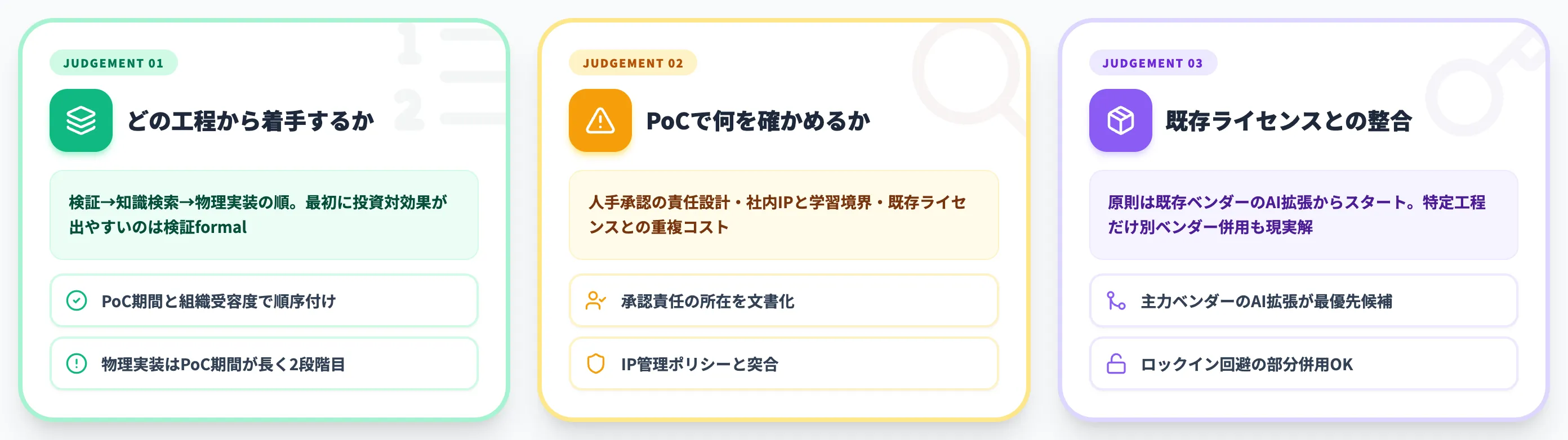

AI×EDAの導入判断軸——どの工程からAI化するべきか

ベンダー個別の機能比較に入る前に、半導体メーカーが「自社の設計フローのどこからAI×EDAを着手するか」という上流の意思決定を整理しておきます。

AI×EDAは全工程にAIが入り得る一方、現場で同時並行に全部を回せるリソースを持つ組織は限られます。優先順位を間違えると、PoC段階で工数だけ消費して定着しないというパターンに陥ります。

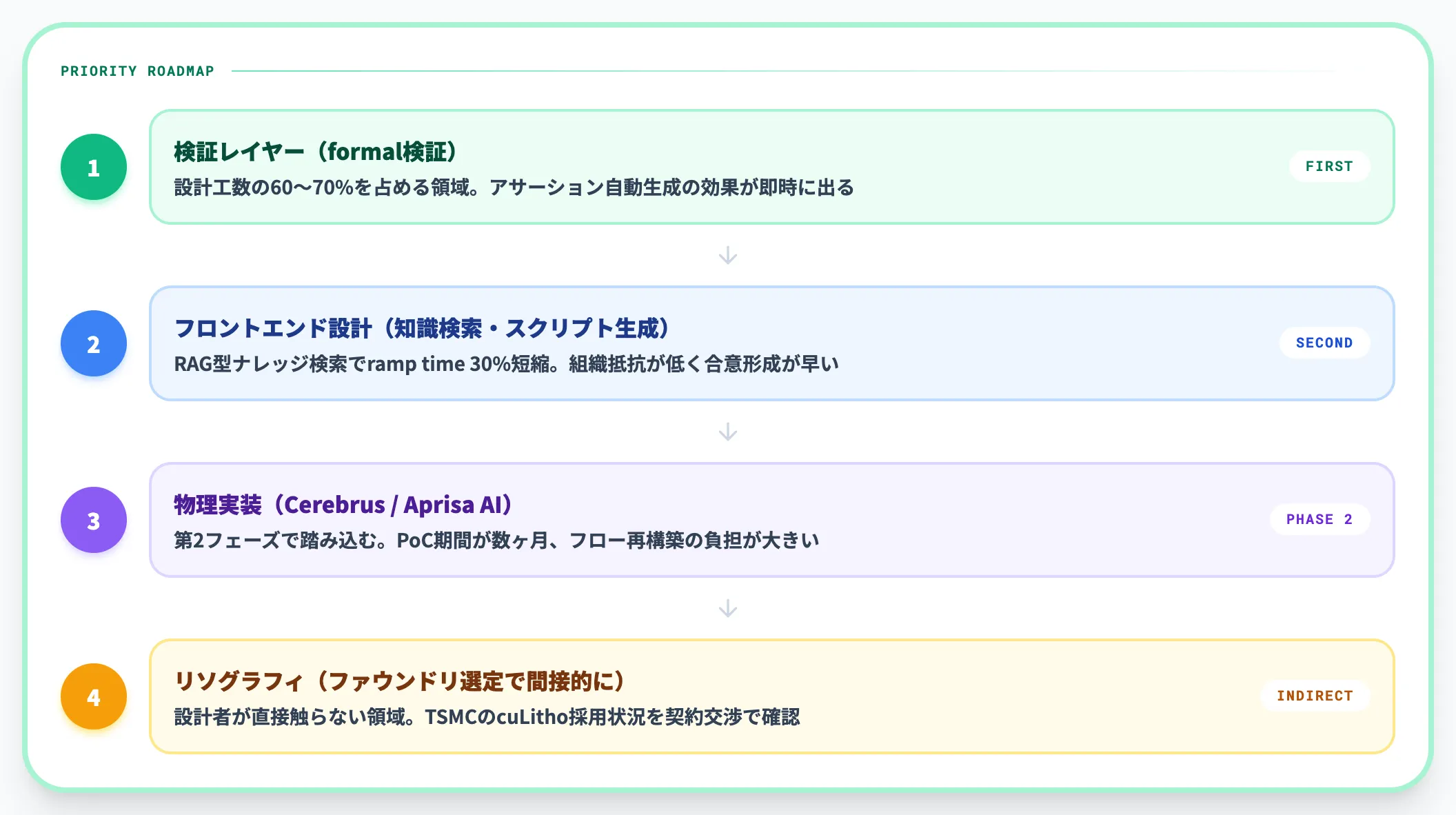

最初に着手すべき工程の優先順位

実務的に最も投資対効果が出やすいのは、検証レイヤー（特にformal検証）です。半導体設計工数の60〜70%が検証に消える現状で、formal検証アサーション生成・テストベンチ自動生成は人手レビューの圧縮幅が大きく、定量効果も計測しやすい領域です。Synopsys.ai Formal Advisor／Cadence Verisium／Siemens Questa One Agentic Toolkitのいずれも、形式検証セクションを最初に通すPoCに適しています。

次の優先候補は、フロントエンド設計の知識検索・スクリプト生成です。Synopsys.ai Knowledge AssistantのようなRAG（Retrieval-Augmented Generation）型のドキュメント検索は、新人エンジニアの立ち上がり時間（ramp time）を30%短縮した実例があり、ツール導入の組織抵抗が低い領域です。RTLコード自動生成（Code Advisor）よりも、まず周辺のスクリプト・ドキュメント検索から入る方が、組織内の合意形成が早く進みます。

物理実装（Cerebrus／Aprisa AI）は強力ですが、PoC期間が長く（数ヶ月単位）、既存の物理実装フローを再構築する負担が大きいため、最初の1〜2件のPoCには向きません。検証や知識検索でAI×EDAの組織受け入れができた後、第2フェーズで物理実装の自動化に踏み込むのが現実的です。

最後の候補がリソグラフィです。これは設計者が直接触る領域ではなく、ファウンドリ側（TSMC等）がcuLithoを採用しているかどうかの確認になります。自社ファブを持つIDM（Integrated Device Manufacturer）でない限り、リソグラフィレイヤーはファウンドリ選定・契約交渉の論点として扱う形になります。

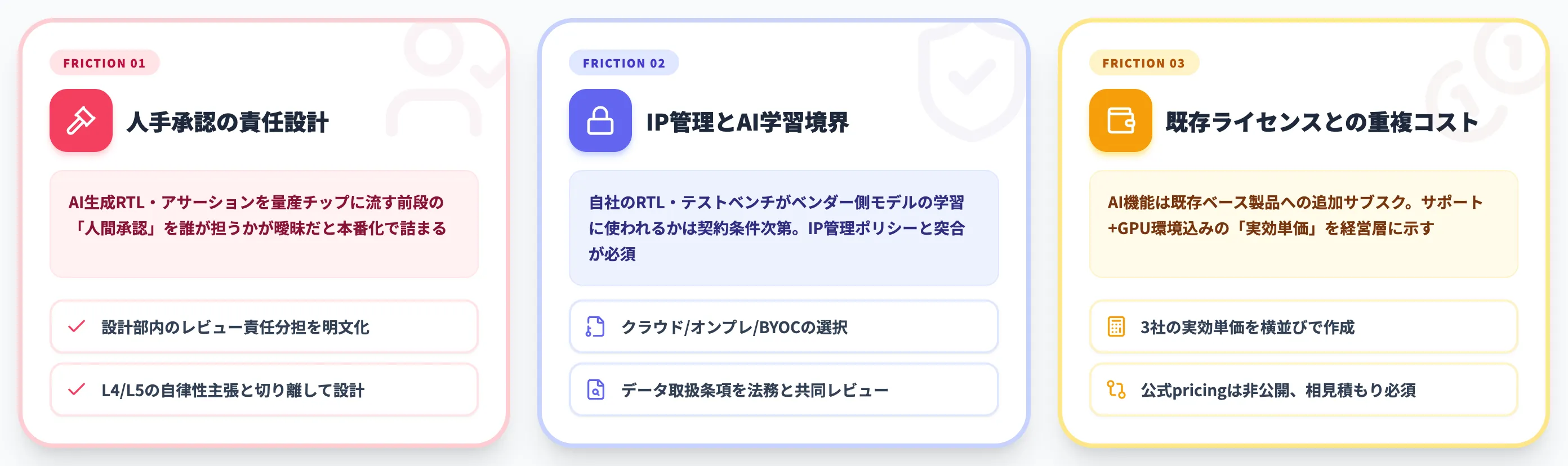

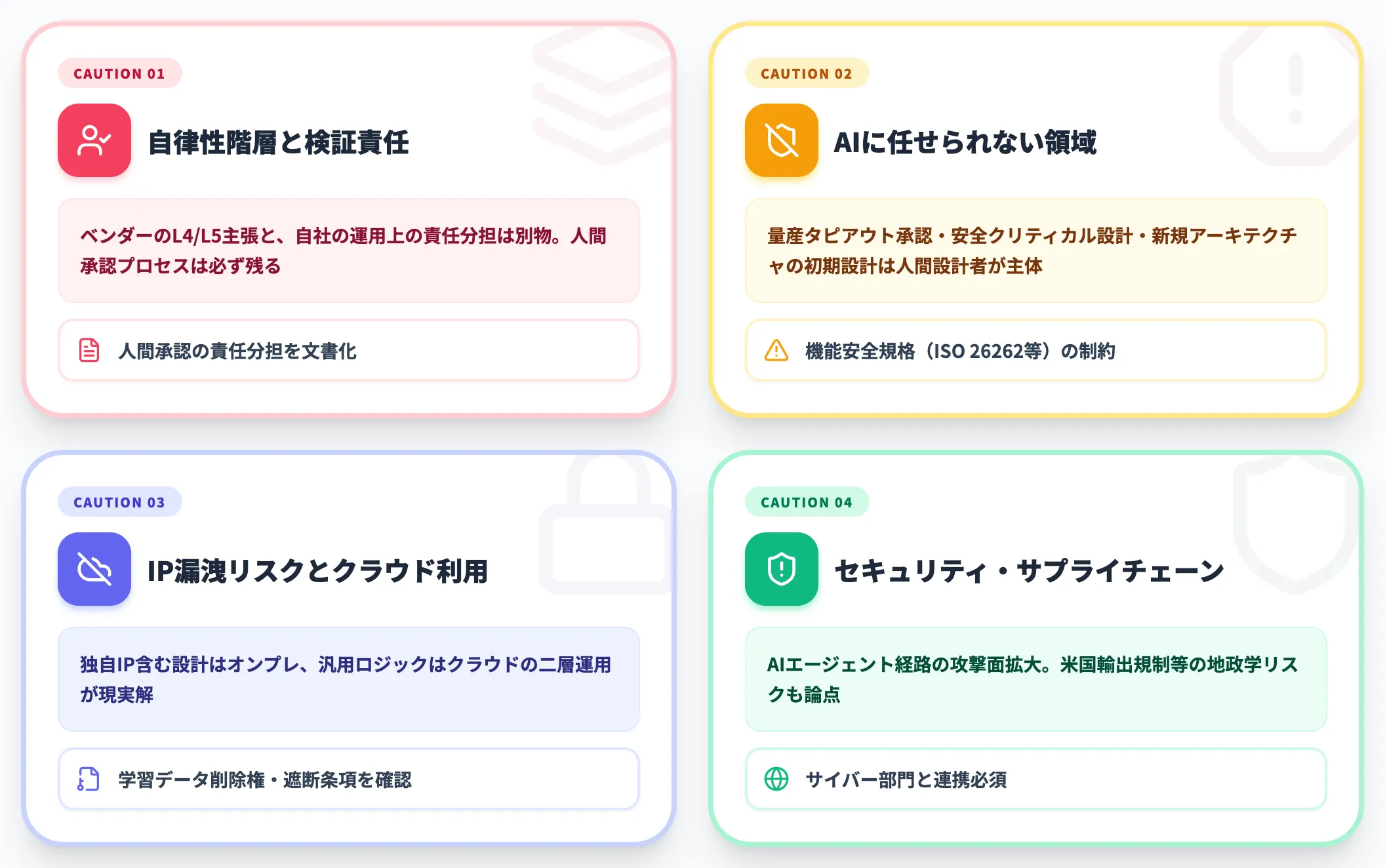

PoCで詰まりやすい3つの論点

AI×EDAのPoCで頻出する詰まりポイントを3点に整理しておきます。先回りで論点を抑えると、PoCの中盤で「結局判断できない」という袋小路を避けられます。

1. AIエージェントが生成したRTL／スクリプト／アサーションをどう「人手で承認」するかの責任設計
   AgentEngineerやChipStackは「自律的に設計を進める」と謳いますが、量産チップに流す前段の人間レビュー責任を組織のどこに置くかが曖昧だと、PoC後の本番化で必ず詰まります。設計部内のレビュー責任分担を、PoC設計の段階で明文化しておく必要があります。



2. 社内IP（半導体設計の独自IP・ライブラリ）とAIエージェントの学習境界です。Synopsys／Cadence／Siemens EDAいずれもクラウド版とオンプレ版を提供していますが、自社のRTL・テストベンチがベンダー側のモデル学習に使われるかどうかは契約条件次第で異なります。サブスク契約・データ取扱条項を、半導体IP管理ポリシーと突合させる作業が必要です。



3. 既存EDAライセンス契約との重複コスト
   AI機能は多くの場合、既存EDAライセンスに対する追加サブスクリプションとして提供されます。
   Cerebrus AI Studio・AgentEngineer・Aprisa AIはいずれも既存ベース製品（Innovus+・PrimeTime・Aprisa）の上に乗る形なので、追加ライセンス料・サポート契約・必要なオンプレGPU環境のコストを総合した「実効単価」を経営層に示す必要があります。

公式pricingは個別商談ベースで非公開のため、相見積もり段階で必ず横並びの実効単価表を作成すべきです。

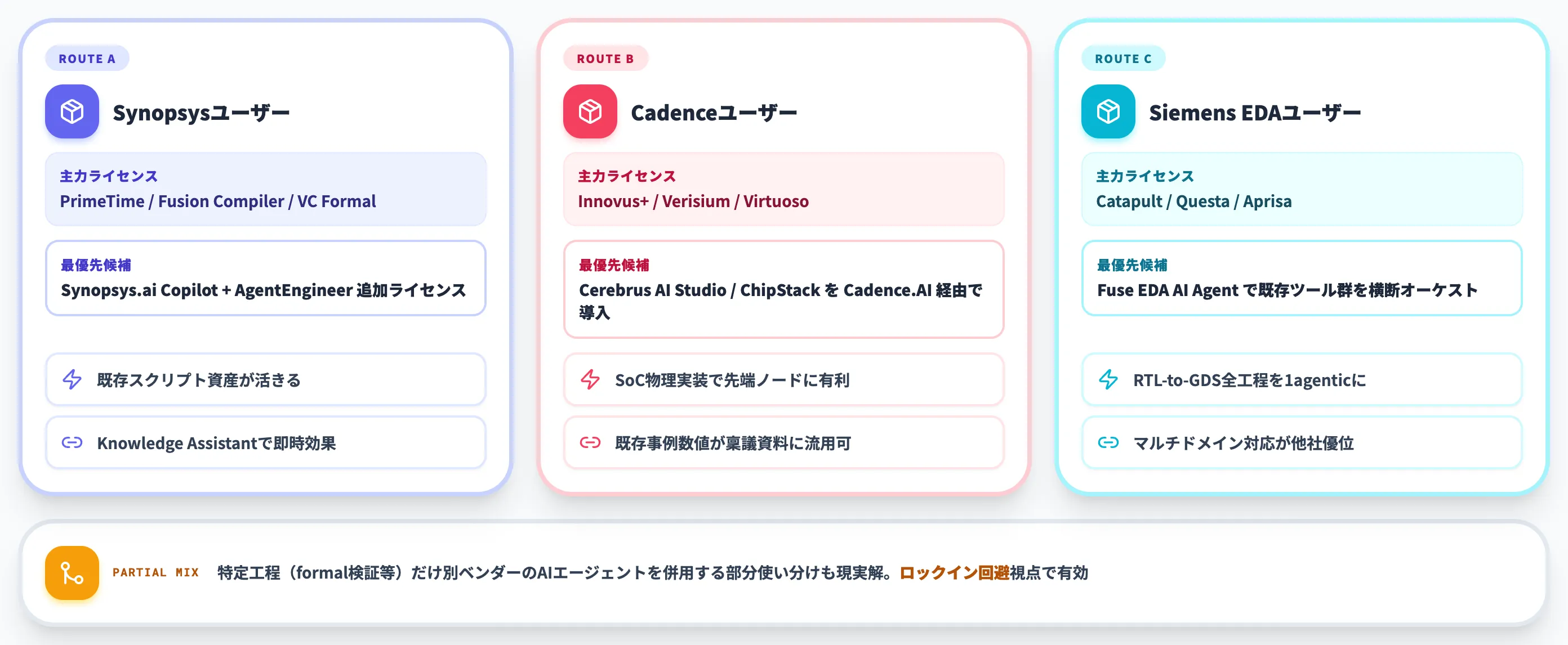

既存EDAライセンス保有者の選択肢

ほとんどの半導体メーカーは、すでにSynopsys／Cadence／Siemens EDAのいずれか（または複数）のライセンスを保有しています。AI×EDAの着手判断は、原則として既存ベンダーのAI拡張からスタートするのが現実的です。

具体的には、Synopsys製品（PrimeTime・Fusion Compiler・VC Formal等）の主力ユーザーであれば、Synopsys.ai Copilot＋AgentEngineerの追加ライセンスを最優先候補とします。Innovus+／Verisium主体のCadenceユーザーであれば、Cerebrus AI Studio／ChipStackをCadence.AIの一部として導入する経路が自然です。Catapult／Questa／Aprisaを使うSiemens EDAユーザーは、Fuse EDA AI Agentで既存ツールを横断的にオーケストレーションする形が最短ルートになります。

ただし、特定工程（formal検証等）だけ別ベンダーのAIエージェントを併用する選択もあり得ます。SynopsysユーザーがCadence Verisiumをformal検証だけ採用する、というような部分的な使い分けは現実に起きており、ベンダー単独に縛られるロックインを避ける視点でも有効です。

実務でPoCを進める段階で詰まったら、自社の半導体設計フロー全体をマッピングしたうえで、AI×EDA導入支援の経験を持つSIerと一緒にロードマップを引くのが、結果的に最短距離になるケースが多くなります。

---

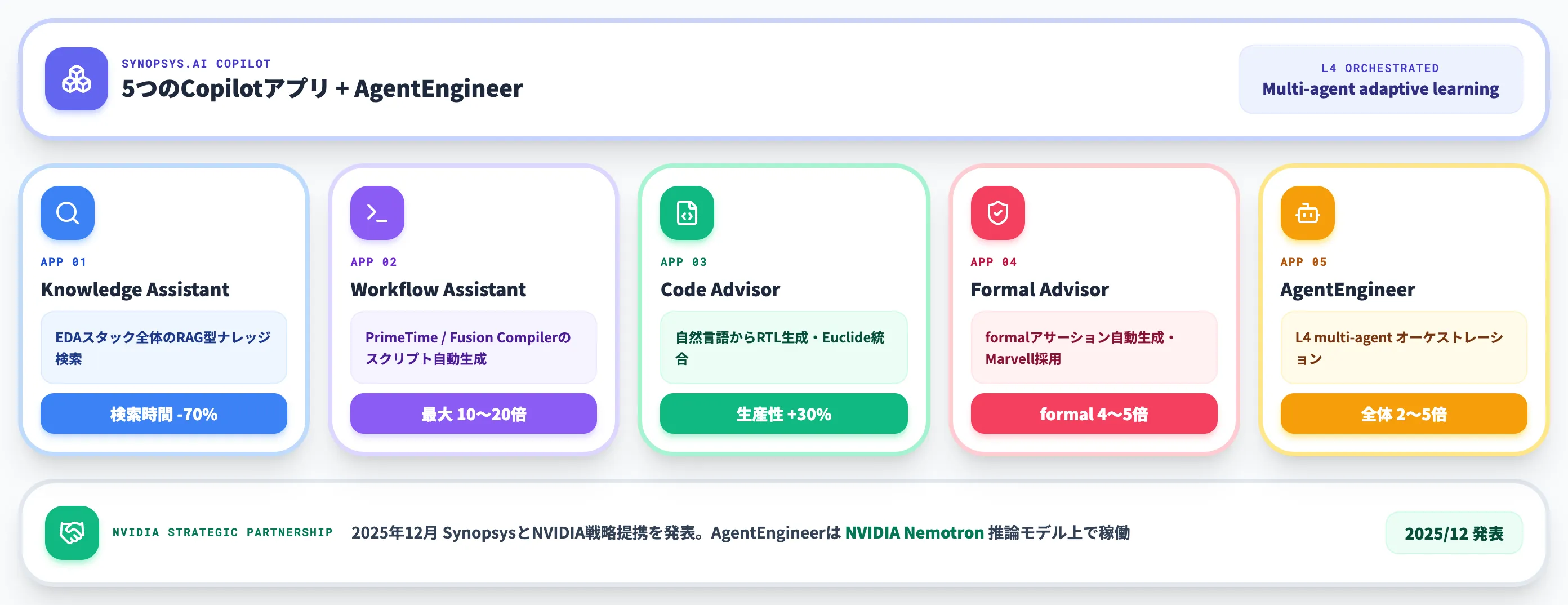

Synopsys.ai と AgentEngineer——5つのCopilotアプリで2〜5倍の生産性向上

ここから3社の個別深掘りに入ります。最初にSynopsysのAI×EDA戦略を整理します。

Synopsysは世界EDA市場のリーダーで、PrimeTime・Fusion Compiler・VC Formal・Verdi等の主力製品群が業界標準として広く使われています。

AI戦略の中核に据えているのが、2025年9月発表のAgentEngineer™ technologyと、Synopsys Converge 2026で発表された業界初のL4 orchestrated multi-agent adaptive learning workflowです。

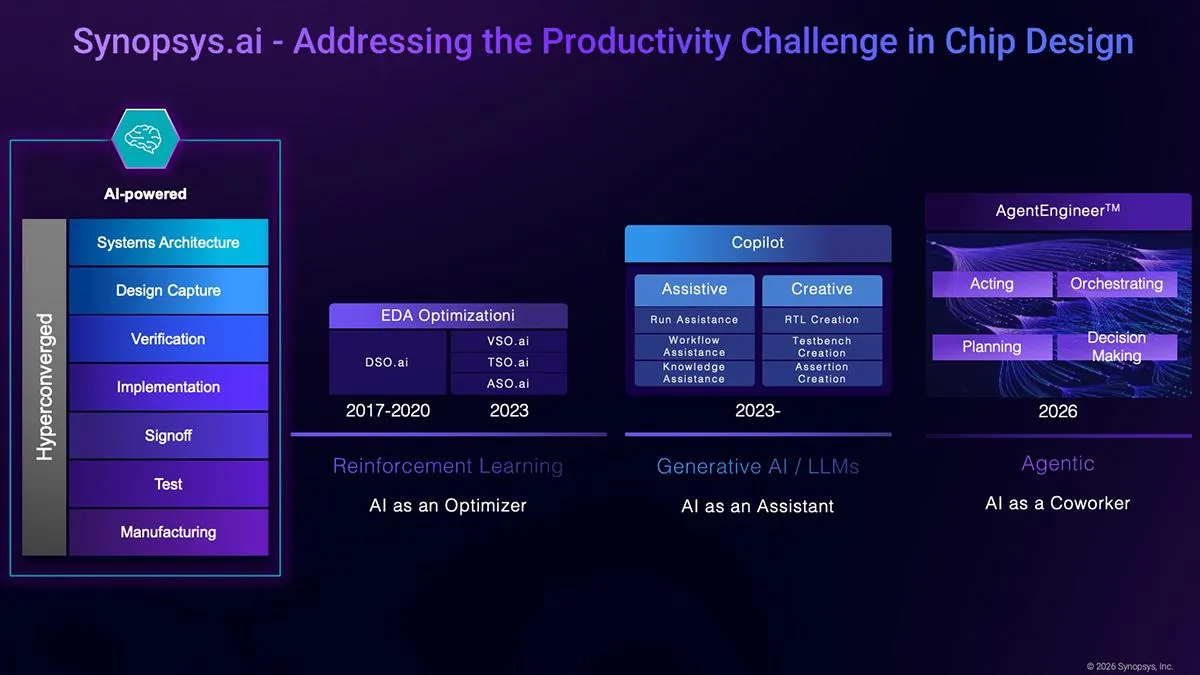

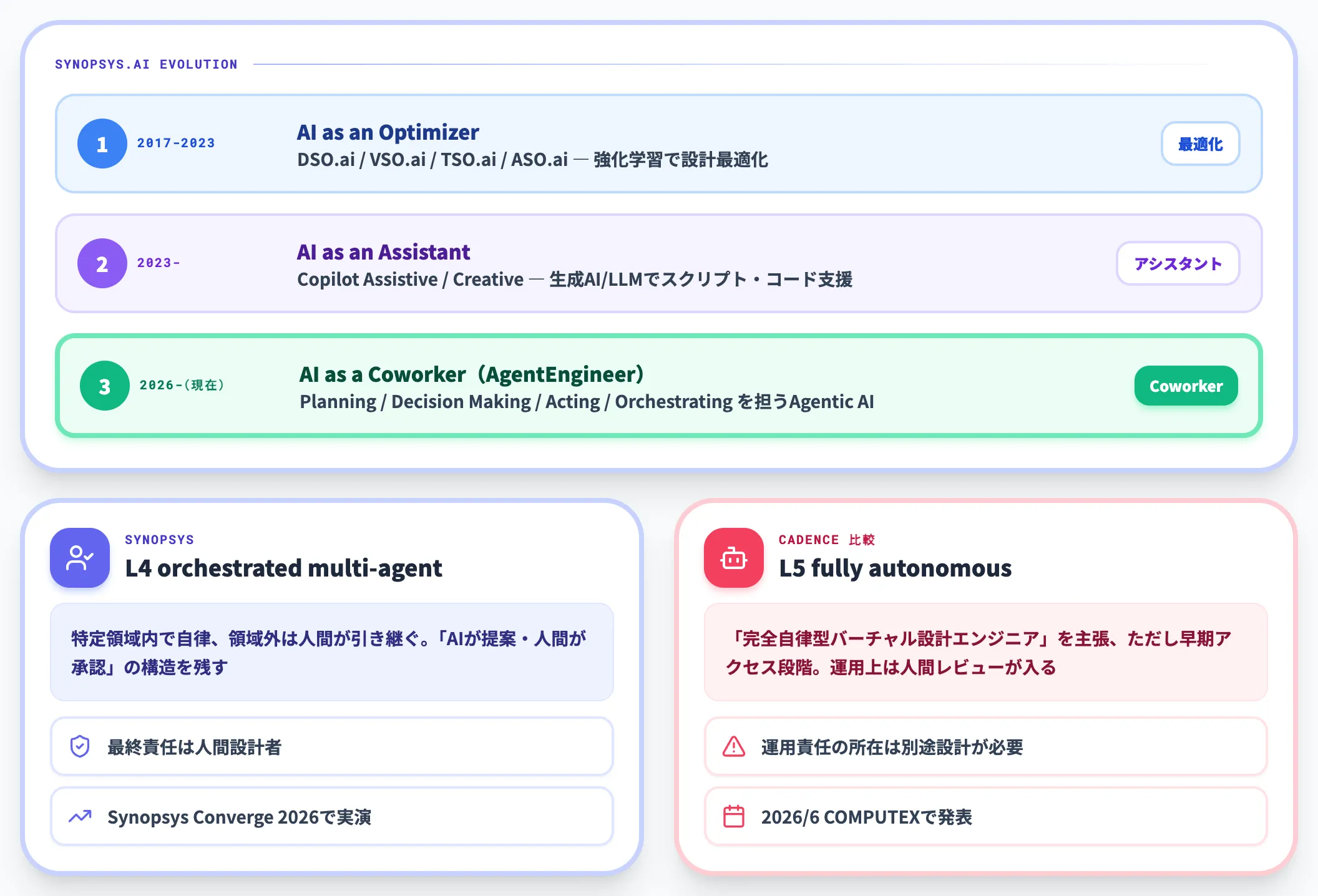

Synopsys.aiの進化マップ。EDA最適化（DSO.ai 2017-2023）から生成AI Copilot（2023-）、Agentic時代のAgentEngineer（2026）へと段階的に進化（出典：Synopsys Blog）

Synopsysが公開しているこの進化マップは、AI×EDAの進化を3段階で整理しています。第1段階「AI as an Optimizer」（DSO.ai／VSO.ai／TSO.ai／ASO.ai）が強化学習で設計最適化を担い、第2段階「AI as an Assistant」（Copilotの Assistive/Creative）が生成AI／LLMでスクリプトとコードを支援、第3段階「AI as a Coworker」（AgentEngineer）がAgentic AIで Planning／Decision Making／Acting／Orchestrating を担う構造です。

SynopsysがL4を主張する根拠は、この第3段階で人間設計者と協働する「Coworker」型のメッセージングにあります。

AgentEngineer技術とL4 multi-agentの位置づけ

AgentEngineerは、Synopsysが自社のAI戦略を表現するために打ち出した技術コンセプトです。

エンジニアリングワークフローを自律的に実行するエージェントとマルチエージェントシステムの集合体として定義されており、Synopsys Converge 2026では「業界初のL4 orchestrated multi-agent adaptive learning workflow for chip design」を実演しました。

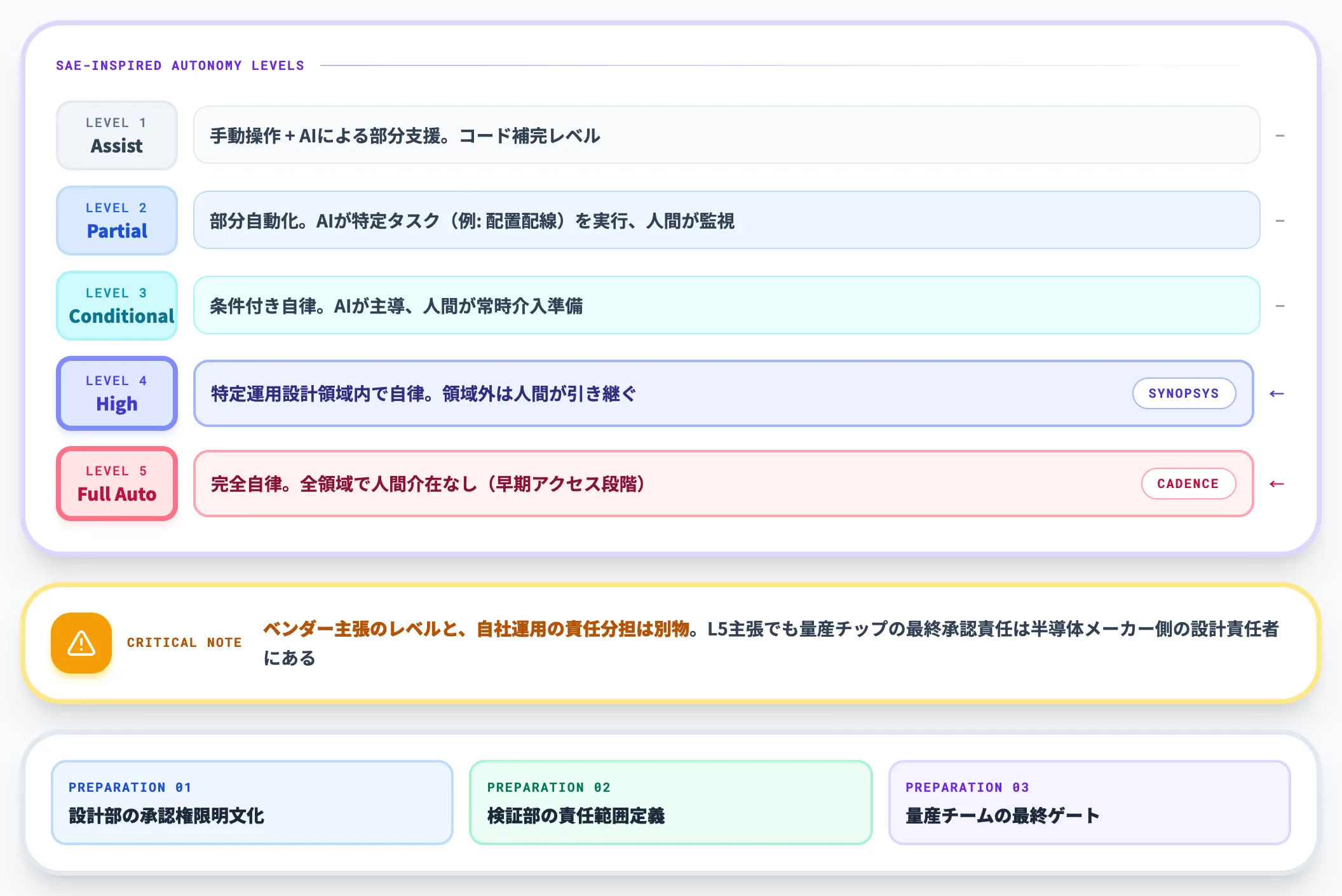

L4という表現は、自動運転業界のSAE自律性レベルからの援用です。L4は「特定の運用設計領域内では人間の介在なしに動作するが、領域外では人間に引き継ぐ」レベルを指し、Synopsysは設計工程の中で「自動化が完結する領域」と「人間レビューが必要な領域」を明示的に切り分ける思想を示しています。

Cadenceが「L5 fully autonomous」と打ち出すのに対し、SynopsysはL4で「人間関与を残す」立場を取っています。

この設計思想の違いは、量産チップへの実適用責任を考えるうえで重要です。Synopsysは「AIが提案・人間が承認」の構造を残し、半導体設計の最終責任を人間設計者の側に置く運用を前提にしています。

これは保守的にも見えますが、量産チップの不具合リスクが極めて大きい半導体業界では合理的な選択でもあります。

Knowledge Assistant——RAG型ドキュメント検索で70%の時短

Knowledge Assistantは、Synopsys.ai Copilotの中で最も導入しやすいエントリポイントです。

Synopsys EDAスタック全体（デジタル設計・サインオフ・アナログ／ミックスドシグナル設計・検証・テスト）の知識ベースを、商用LLMとオープンソースLLM、独自RAGパイプラインで構成し、設計者の質問にベストプラクティスとトラブルシューティング情報を返します。

Synopsys公式によれば、Knowledge Assistant導入で情報検索時間を最大70%短縮、初期顧客で40%の検索時間削減を達成しています。新人エンジニアのramp timeは30%短縮されたとも報告されています。

実務的な効きどころは「ベテラン設計者の脳内ノウハウのアクセシビリティ向上」です。半導体設計現場では、設計マニュアル・社内Wiki・チャットログにベテランの判断ロジックが散在し、新人が即座に取り出すのが難しい状態がよくあります。
Knowledge AssistantはこのナレッジへのRAG型アクセスを提供し、結果として熟練設計者の暗黙知を組織資産として活用しやすくします。

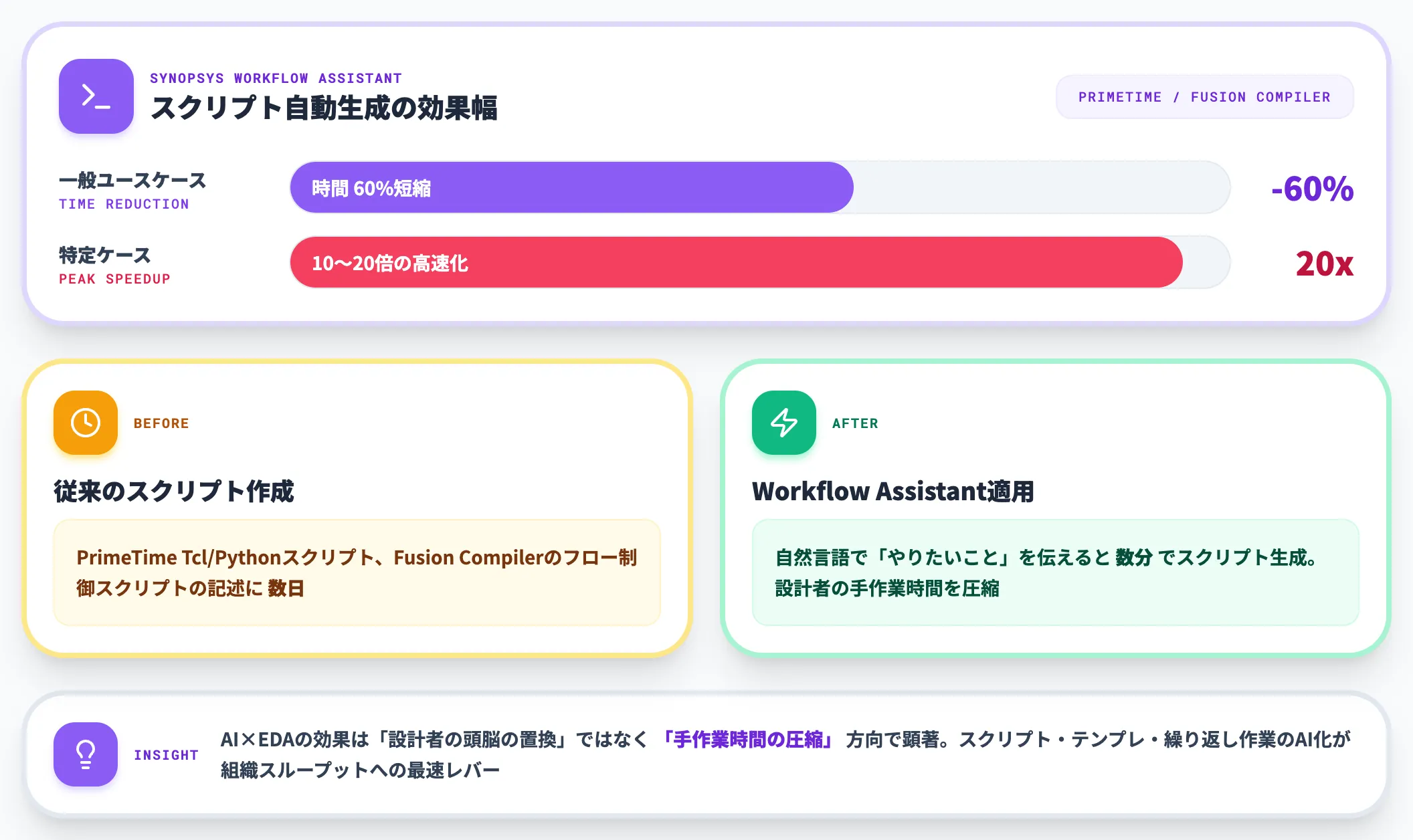

Workflow Assistant——PrimeTime／Fusion Compilerで10〜20倍

Workflow Assistantは、PrimeTime（静的タイミング解析）とFusion Compiler（物理実装）向けにスクリプトを自動生成・最適化するアシスタントです。Synopsys公式によれば、多くのユースケースで時間60%短縮、特定ケースで10〜20倍の高速化を達成しています。

半導体設計現場では、PrimeTimeのTcl／Pythonスクリプト、Fusion Compilerのフロー制御スクリプトを書くのに数日かかることが珍しくありません。
Workflow Assistantはこの工程を、自然言語で「やりたいこと」を伝えると数分でスクリプトを生成する形に圧縮します。

ここから読み取れるのは、AI×EDAの効果が「設計者の頭脳を置き換える」のではなく「設計者の手作業時間を圧縮する」方向で顕著という事実です。

スクリプト生成・テンプレ作成・繰り返し作業のAI化が、組織全体のスループットに最も即効性のあるレバーになります。

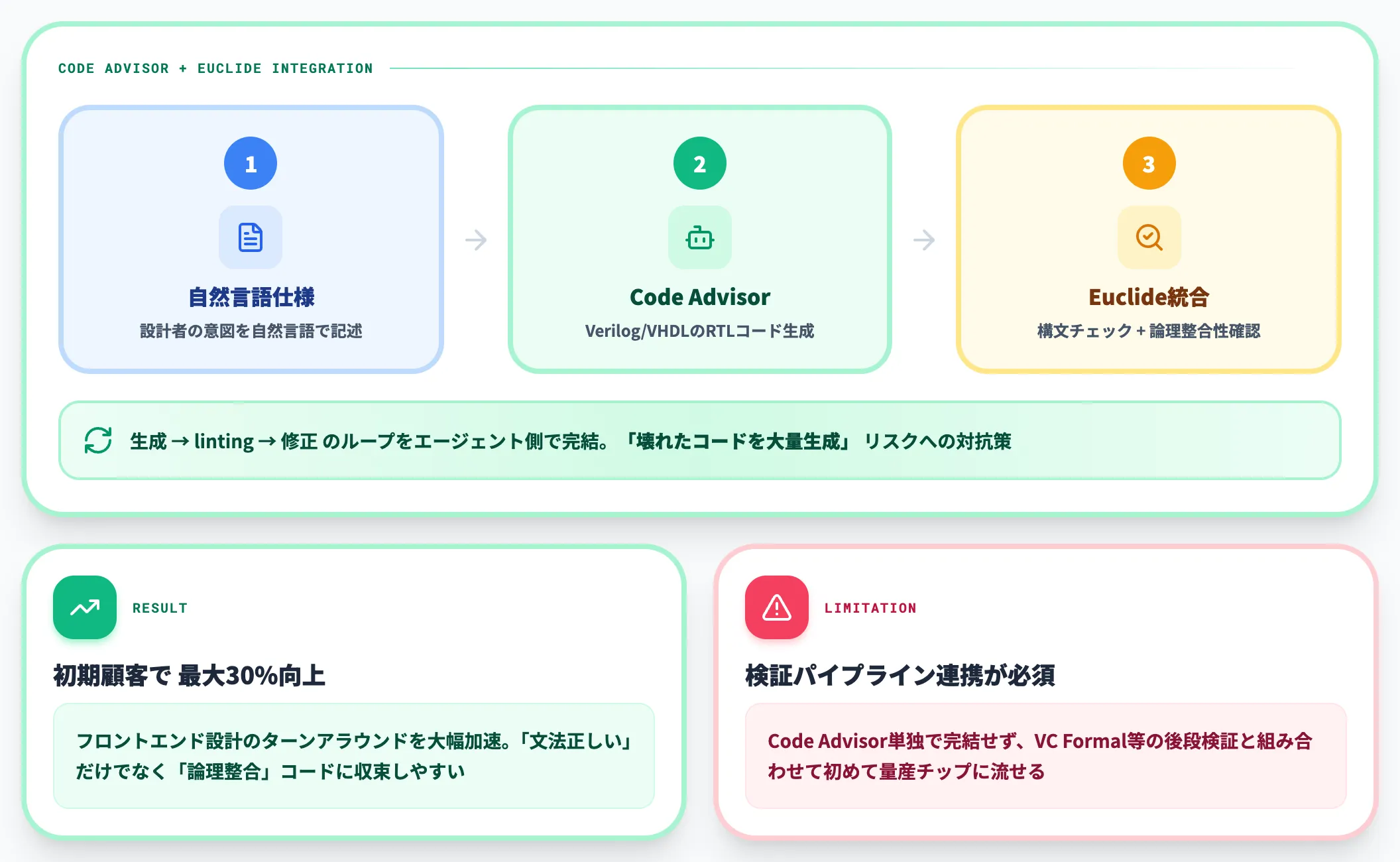

Code Advisor——RTL生成とEuclide統合

Code Advisorは、自然言語入力からRTLコードを生成し、Synopsysの構文チェッカーEuclideと統合してlinting（コード品質チェック）と論理整合性確認を即座にかける機能です。フロントエンド設計のターンアラウンドを大幅に加速する設計で、初期顧客で最大30%の生産性向上が報告されています（4〜5倍はFormal Advisorの数値）。

注目すべき点は、Code AdvisorとEuclideの統合により、AI生成RTLが「文法的に正しい」だけでなく「論理的に整合する」コードに収束しやすいことです。

生成→linting→修正のループをエージェント側で完結させる仕組みは、AIエージェントが「壊れたコードを大量生成する」リスクへの対抗策として機能します。

ただし前述のとおり、AI生成RTLを量産チップにそのまま流すには、後段の検証レイヤー（VC Formal等）との連携が不可欠です。Code Advisor単独で完結する話ではなく、検証パイプラインまで含めたフローで価値が出る機能と考えるべきです。

Formal Advisor——VC FormalとVerdiで4〜5倍

Formal Advisorは、形式検証アサーションを自然言語仕様または既存ドキュメントから自動生成する機能です。VC Formal・Verdi・Visual Studio Code（VS Code）からアクセス可能で、初期顧客で4〜5倍のformal生産性向上を実証しています。

半導体設計の検証工程で、formal検証は数学的に厳密な手法ですが、アサーション記述に高度なスキルが必要で属人化しやすい領域でした。
Formal Advisorはこのアサーション記述を自然言語入力に置き換え、formalの導入閾値を大幅に下げています。

実務的な効果として、Synopsysは「formal生産性で35%向上」「formalテストベンチ生成で5倍高速化」も公式に主張しています。検証エンジニアが従来1週間かけて書いていたアサーション群が、1〜2日で生成可能になる規模感です。

MarvellのFormal Advisor事例とNVIDIA戦略提携

公式公開事例として最も具体的なのが、Marvell Technologyです。

MarvellはSynopsys.ai Formal Advisor Copilotを採用し、生成AIで形式検証プロセスを変革したと公式事例ページで公表しており、検証チームが高品質な設計をより効率的に提供できるようになったと整理されています。

加えてSynopsysは、AMDがWorld Economic Forum（WEF）にて関連の取り組みで認定を受けるなど、グローバルテック大手での導入が進んでいます。

戦略提携の動きとして、2025年12月にSynopsysとNVIDIAは戦略的パートナーシップを発表しました。SynopsysのEDA・エンジニアリングソフトウェアポートフォリオを、NVIDIAのアクセラレーテッドコンピューティングとAI技術と組み合わせ、設計・シミュレーション・検証プロセスを高度化する取り組みです。

これにより、SynopsysのAgentEngineerもNVIDIA Nemotron推論モデル上で稼働する基盤が整いました。

---

Cadence.AI と ChipStack AI Super Agent——10倍生産性のagentic flow

次にCadenceのAI×EDA戦略を整理します。

CadenceはSynopsysと並ぶEDA大手で、Innovus+・Genus（合成）・Virtuoso（アナログ）・Spectre（回路シミュレーション）・Xcelium（論理シミュレーション）・Palladium（エミュレーション）等の主力製品群を展開しています。

AI戦略はCadence.AIというブランドで包括的に展開されており、2026年6月のCOMPUTEXで業界の中で最も踏み込んだ「L5 fully autonomous virtual design engineer」というメッセージング（L5機能は早期アクセス段階）を打ち出しています。

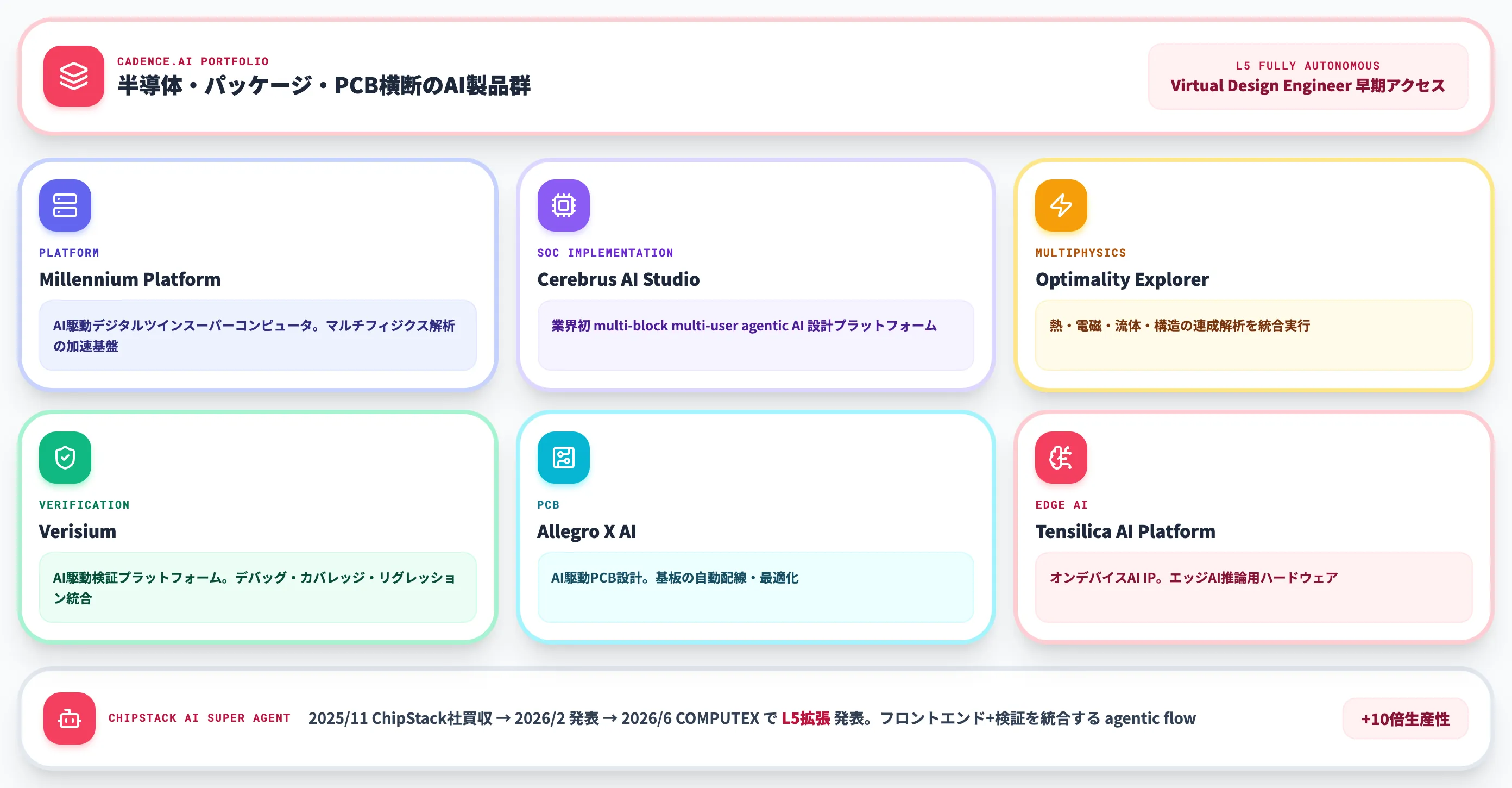

Cadence.AIポートフォリオの全体像

Cadence.AIは複数のAI製品で構成される包括的プラットフォームです。以下の表で、主要6製品とそれぞれの担当領域を整理しました。

製品	担当領域	位置づけ
Millennium Platform	AI駆動デジタルツインスーパーコンピュータ	システム解析・物理シミュレーションの加速基盤
Cadence Cerebrus AI Studio	SoCデジタル実装プラットフォーム	業界初のmulti-block multi-user agentic AI設計ツール
Optimality Intelligent System Explorer	AI駆動マルチフィジクス解析	熱・電磁・流体の連成解析
Verisium Verification Platform	AI駆動検証プラットフォーム	デバッグ・カバレッジ解析・リグレッション
Allegro X AI	AI駆動PCB設計	基板設計の自動配線・最適化
Tensilica AI Platform	オンデバイスAI IP	エッジAI推論用ハードウェアIP

表全体から見えるのは、Cadenceが「半導体設計の全レイヤー（チップ・パッケージ・PCB・システム）にAIを横断的に展開する」戦略を取っている点です。

Synopsysが既存EDA製品にAdvisorを追加する形なのに対し、CadenceはAIネイティブの新製品群（Millennium／Cerebrus AI Studio）を主軸に据えています。

ここに加えて、2026年2月に正式発表されたChipStack AI Super Agentが、フロントエンド設計と検証を統合するagentic flowとして位置づけられています。

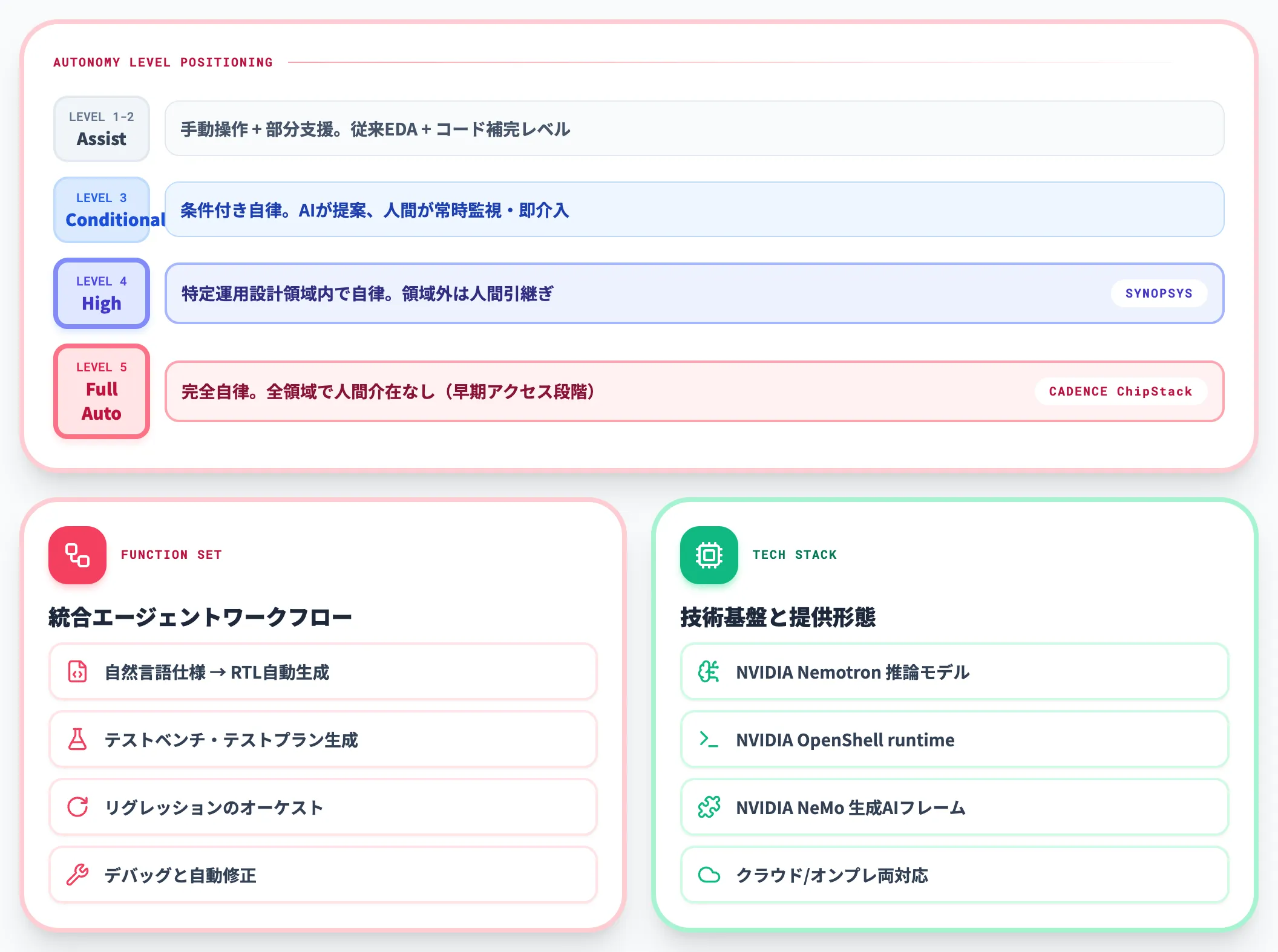

ChipStack AI Super Agent——L5自律性のフロントエンド設計

ChipStack AI Super Agentは、Cadenceが2025年11月に買収したChipStack社の技術を統合した製品です。

製品本体は2026年2月にフロントエンド設計と検証を統合するagentic flowとして正式発表され、その後2026年6月のCOMPUTEXで、Cadence公式が「業界初の完全自律型バーチャル設計エンジニア（fully autonomous virtual design engineer）」と位置づけるLevel-5 autonomy（L5）拡張を発表しました。L5機能は早期アクセス段階で、2026年後半の提供開始予定とされています。

機能としては、自然言語仕様からのRTLコード自動生成、テストベンチ生成、テストプラン作成、リグレッションのオーケストレーション、デバッグと自動修正までを1つのエージェントワークフローで実行します。コーディング設計・テストベンチ全体で10倍の生産性向上を公式が主張しています。

技術基盤はNVIDIA Nemotron推論モデルとNVIDIA OpenShell runtimeで構成されており、NVIDIA NeMo生成AIフレームワークとの統合も進んでいます。クラウド・オンプレミス両環境に対応し、Cadenceの統合プラットフォーム経由で既存EDA環境にデプロイ可能です。AIエージェントを自律で動かす設計手法そのものに関心がある場合は、ループエンジニアリングの整理も併せて参照ください。

NVIDIA GM Timothy Costaは公式コメントで「ChipStack AI Super Agentが新しいレベルの生産性と効率性を解放する」と評価しており、Cadenceがagentic EDAの最前線を握りに来た象徴的な発表になりました。

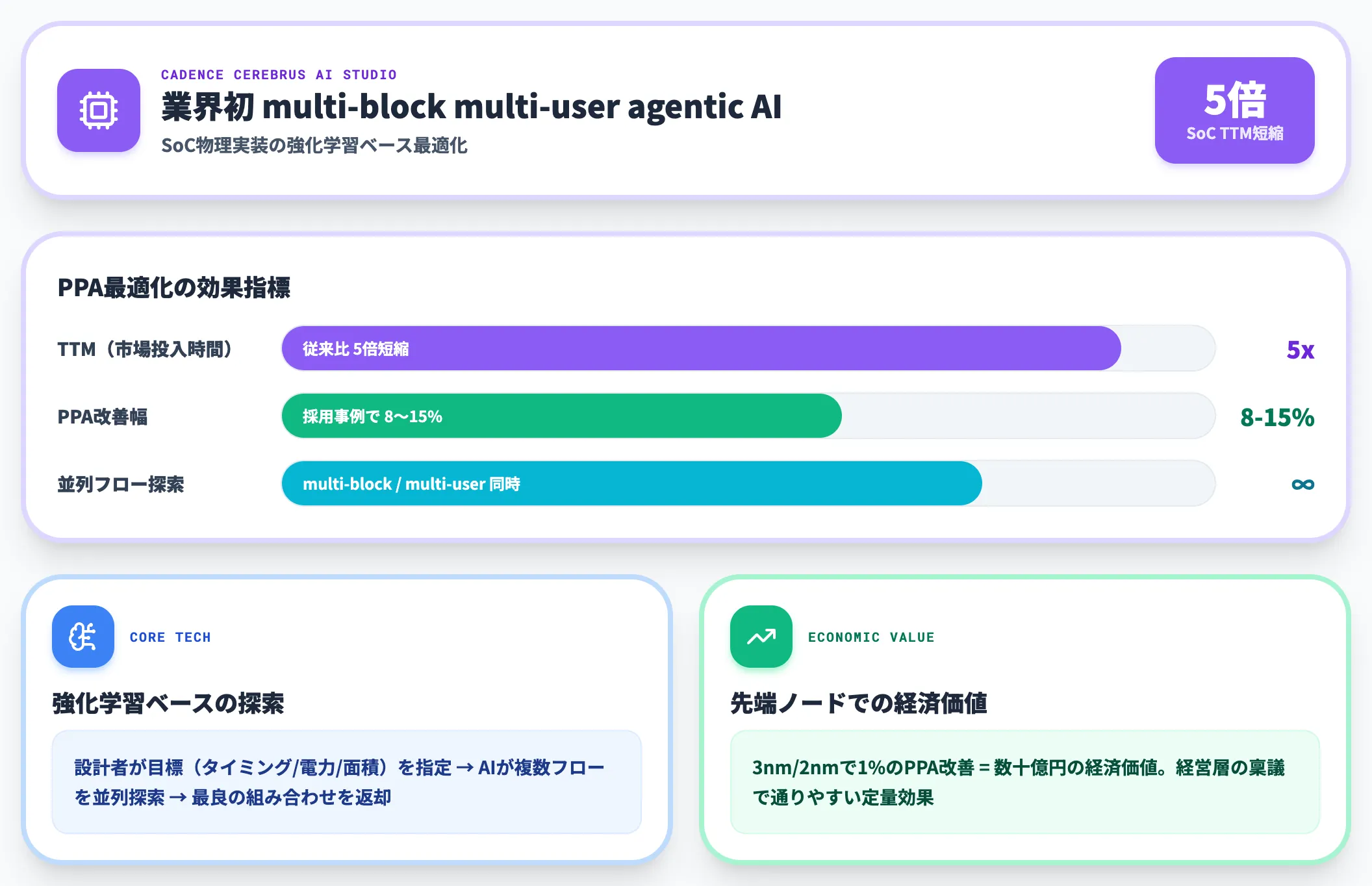

Cerebrus AI Studio——SoC物理実装で5〜10倍

Cerebrus AI Studioは、SoC（System-on-Chip）のデジタル実装フローを最適化するAI駆動プラットフォームです。Cadence公式は「業界初のmulti-block multi-user agentic AI設計プラットフォーム」と位置づけており、SoC市場投入時間（TTM）を5倍短縮しつつPPA（Power／Performance／Area）目標を達成する性能を主張しています。

技術的なコアは、強化学習ベースの実装フロー最適化です。設計者が目標（タイミング・電力・面積）を指定すると、Cerebrusが複数の実装フローを並列に探索し、PPA目標を満たす最良の組み合わせを返します。従来の物理実装が「設計者がスクリプトを試行錯誤しながらPPAを詰める」プロセスだったのに対し、Cerebrusはこの探索をAIが代行します。

multi-block multi-userという表現は、複数の設計ブロックと複数の設計者が同時並行で同じプラットフォームを使える設計を指します。チームスケールでの物理実装最適化が可能になり、大規模SoCの実装期間を組織レベルで短縮できる構造です。

Verisium・Millennium・Allegro X AIの位置づけ

• Verisium Verification Platform
  論理検証の自動化を担うAI駆動検証プラットフォームです。リグレッションのオーケストレーション、カバレッジホール解析、デバッグの自動化を統合し、ChipStack AI Super Agentと連携してフロントエンド設計と検証を1つのフローで回します。



• Millennium Platform
  AI駆動デジタルツインスーパーコンピュータとして位置づけられる新製品です。
  マルチフィジクス解析（熱・電磁・流体・構造）を統合的に実行し、システム全体の設計検証をAI加速で実施します。半導体チップ単体ではなく、チップを搭載したシステム全体（サーバー・自動車・データセンター）の設計検証に効きます。



• Allegro X AI
  PCB（プリント基板）設計領域のAI駆動製品です。半導体チップだけでなくPCBレベルでもAIエージェントを展開しており、Cadence.AIの「半導体からシステムまで横断的にAIを展開する」戦略を体現しています。

Renesas／Samsung／STMicroelectronicsの事例

Cadence.AIの公開事例は、業界の中で最も具体的かつ定量的です。3社の主要事例を整理します。

Renesas Electronicsは、Cadence Cerebrus Intelligent Chip Explorerを採用し、デジタル実装フローの最適化に活用しています。公式公開数値として、電力15%削減・性能10%向上を達成しています。

Samsung Foundryは、同じくCerebrus採用で電力8%削減・タイミング50%改善を達成しました。さらにSamsung Semiconductor India ResearchはCerebrus AI Studioを使い、SoCサブシステムでPPA改善を約8〜11%実現しています。

STMicroelectronicsは、Cerebrus AI Studio launch時の公式エンドーサー（採用表明企業）として登場しています。具体的な定量数値はLaunch時点では未公開ですが、Samsung・STMicroelectronicsという半導体大手2社が同時に採用を表明したインパクトは大きく、Cerebrus AI Studioが業界の事実上のスタンダードに育ちつつあることを示唆します。

これらの事例から読み取れるのは、Cerebrus AI StudioのPPA改善幅（8〜15%）が、人手の物理実装エンジニアでは到達困難な領域に達しているという事実です。先端ノード（3nm／2nm）の物理実装で1%のPPA改善が数十億円の経済価値に直結するため、Cerebrus採用は経営層への稟議でも通りやすい数値になります。

---

Siemens EDA Fuse Agent と Aprisa AI——RTL-to-GDS自動化で10倍生産性

3社目はSiemens EDA（旧Mentor Graphics）です。

Siemens EDAは、3社の中ではAI×EDAの公開発表タイミングがやや後発でしたが、2026年3月16日のNVIDIA GTC 2026でFuse EDA AI Agentをデビューさせ、一気にagentic EDAの主要プレイヤーに参入しました。

Aprisa AIによるRTL-to-GDS自動化と組み合わせて、3社の中で最も「実装フロー全体の自動化」に振り切ったポジションを取っています。

Siemens Aprisa AI：機械学習・強化学習・生成AI・エージェント技術を統合し、RTL-to-GDSフロー全体をAIネイティブに再設計（出典：Siemens EDA）

Fuse EDA AI Agent——マルチツール横断オーケストレーション

Fuse EDA AI Agentは、目的特化型・ドメインスコープ型の自律AIエージェントです。半導体・3D IC・PCBシステム全体のワークフローを、複数のツールと複数のエージェントを横断してプランニング・オーケストレーションします。

機能スコープは、設計・検証・製造サインオフの全ライフサイクルを通じたエンドツーエンドの自動化です。

フロントエンド設計と検証では、アーキテクチャ探索・設計プランニング・RTLコーディングをSiemensのCatapult（High-Level Synthesis）でサポートし、デジタル検証ではテストベンチ生成・デバッグを新発表のQuesta One Agentic Toolkit経由で統合します。

カスタム設計・検証ではSiemensのSolidoソフトウェアと連携し、ハードウェア支援検証ではVeloceハードウェアアクセラレーション検証システムと統合します。

技術基盤はNVIDIA Agent Toolkit、Nemotron推論モデル、NVIDIA AI infrastructureで構成され、Siemens EDAの全製品ポートフォリオを横断的にAIエージェントが動かす構造になっています。

実務的に効くのは「ツール間のデータ受け渡し作業の自動化」です。半導体設計現場では、HLS（Catapult）→ 検証（Questa）→ 実装（Aprisa）→ 検証（Veloce）と複数ツールを順番に通すたびに、データフォーマット変換・スクリプト調整・結果整合確認といった「のりしろ作業」が大量に発生します。

Fuse Agentはこののりしろ作業をAIエージェントが自律的に処理し、エンジニアが本来の設計判断に集中できる構造を提供します。

Aprisa AI——RTL-to-GDSで10倍／3倍／10% PPA改善

Aprisa AIは、RTL-to-GDS（Graphic Data System：マスク製造データ形式）のデジタル実装フローを担う中核製品です。
SiemensはAprisa AIに、機械学習・強化学習・生成AI・エージェント技術を統合し、従来のRTL-to-GDSワークフローに対して10倍のエンジニアリング生産性、3倍のコンピュート効率、10%のPPA改善を実現すると公式に主張しています。

製品コンセプトの中核は、「AIをフローの中核に統合する」という設計思想です。AIをフローの後付けアシスタントとして使うのではなく、フロー全体の意思決定エンジンとしてAIを据える構造を取っています。

公開数値はCadence Cerebrus AI Studioと近い水準ですが、Siemensは「Aprisa AIが先端ノード設計でのデジタル実装の標準フローを再定義する」という強いポジショニングを示しています。

SiemensがFuse Agent＋Aprisa AIで「RTL-to-GDS全工程をひとつのagentic flowで通す」ことを打ち出している点は、3社の中で最も垂直統合志向の強い戦略です。

AI Design Explorer——フロー自動探索の中核

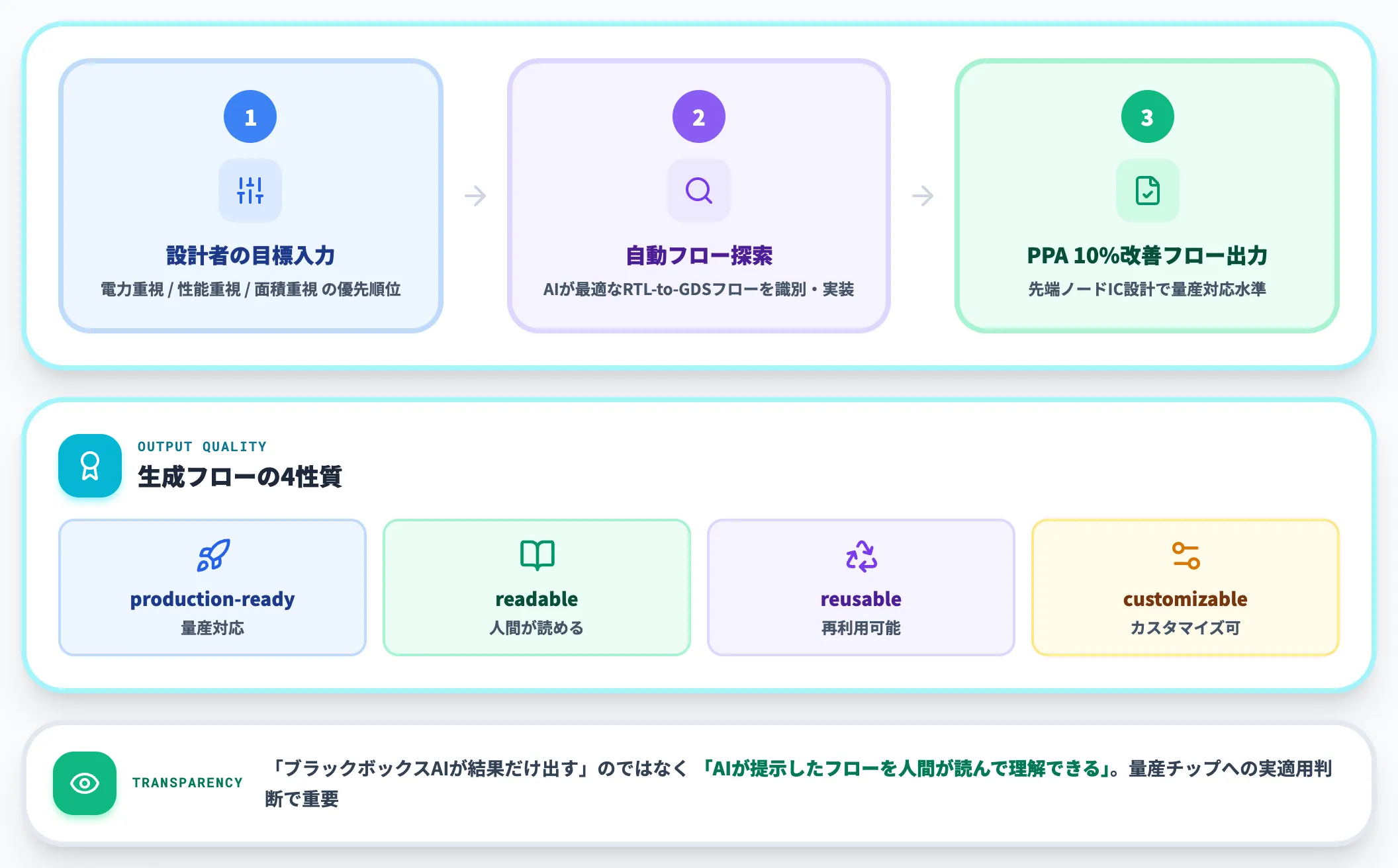

Aprisa AIの中核機能がAI Design Explorerです。設計者の目標優先順位（電力重視／性能重視／面積重視）を入力すると、AI Design Explorerが最適なRTL-to-GDSフローを自動で識別・実装し、先端ノードIC設計でPPA 10%改善を実現します。

特徴的なのは、生成されるフローが「production-ready（量産対応）」「readable（可読）」「reusable（再利用可能）」「customizable（カスタマイズ可能）」という4つの性質を備える点です。
AI Design Explorerは結果のフローを設計チームに開示し、設計者がそこから学ぶことができる仕組みになっています。

これは「ブラックボックスのAIが結果だけ出す」のではなく「AIが提示したフローを人間が読んで理解できる」という設計思想です。検証可能性・透明性を担保する点で、量産チップへの実適用を考えるうえで重要なポイントになります。

Catapult／Questa One／Solido／Veloceとの連携

Siemens EDAのAI戦略を支えるのは、Fuse Agent／Aprisa AIだけでなく、既存主力ツール群とのシームレスな連携です。

Catapultは高位合成（HLS）ツールで、C++／SystemCのアルゴリズム記述からRTLを生成します。Fuse Agentと統合することで、アーキテクチャ探索からRTLコード生成までを自動化できます。

Questa One Agentic Toolkitは、Fuse Agent発表と同時に投入された新製品で、論理検証のエージェント化を担います。Verisium（Cadence）／VC Formal＋Formal Advisor（Synopsys）と並ぶ、Siemensの検証AI製品です。

Solidoは、カスタムIC・アナログ／ミックスドシグナル設計の検証を担うソフトウェアで、機械学習を活用した変動対応設計（variation-aware design）を提供します。Fuse Agentと連携することで、カスタム設計工程もAIエージェントのオーケストレーション対象に入ります。

Veloceは、ハードウェア支援エミュレーション・プロトタイピングシステムです。大規模SoCの検証を実シリコン速度で実行できる物理ハードウェアで、Fuse Agentがエミュレーション環境の制御もカバーします。

これら4製品とFuse Agent／Aprisa AIの連携により、Siemens EDAは「設計（Catapult）→ 検証（Questa／Solido）→ 実装（Aprisa AI）→ 大規模検証（Veloce）」という全工程をAIエージェントで横断オーケストレーションする独自ポジションを取っています。

---

EDAの外側からAI化を支える基盤技術——NVIDIA cuLitho / Nemotron

ここまで商用EDA3社のAI戦略を見てきました。本セクションでは、3社の外側からAI×EDAを支える基盤技術として、NVIDIAの2つの製品——cuLithoとNemotron——を整理します。

NVIDIAは半導体設計用のEDAソフトウェアそのものを提供しているわけではありませんが、計算リソグラフィの加速基盤（cuLitho）と、3社EDAの推論モデル基盤（Nemotron）の両方を提供することで、AI×EDAエコシステム全体の事実上の中核プレイヤーになっています。

cuLitho——GPU計算リソグラフィで最大40倍の加速

cuLithoは、NVIDIAが提供する計算リソグラフィ用のソフトウェアライブラリです。

Inverse Lithography Technology（ILT：逆リソグラフィ）とOptical Proximity Correction（OPC：光近接効果補正）といった先端リソグラフィの計算工程をGPU上で実行できるよう最適化されており、CPUベースの従来手法と比べて最大40倍の高速化を実現します。

NVIDIA cuLithoが計算リソグラフィを加速する対象となる先端半導体チップ（出典：NVIDIA Developer）

公式に主張されている性能は、500台のNVIDIA DGX H100システム（Hopper GPU搭載）が従来の40,000台のCPUシステムと同等の処理能力を提供するという数値です。

電力消費は1/9、設置面積は1/8に圧縮されます。日次のマスク生成量は3〜5倍に増え、従来2週間かかっていたフォトマスク処理が一晩で完了する規模感です。

この性能向上が意味するのは、先端ノード（3nm／2nm）のマスク生成がGPUベースで現実的なリードタイムに収まるという事実です。

従来のCPUベース計算リソグラフィでは、最先端プロセスのマスク生成がボトルネックとなり、ファウンドリ側のキャパシティを律速していました。cuLithoはこの律速を解消し、先端ノードの量産立ち上げを加速する基盤として機能します。

TSMC・ASML・Synopsysとの連携——本番運用フェーズへ

cuLithoは2023年の発表時点では実証段階でしたが、2024年以降は本番運用フェーズに入っています。

TSMCは、半導体製造業界のリーダーとしてcuLithoの本番運用を進めています。NVIDIA Developer公式の発表によれば、cuLithoの導入によりスループット改善・サイクルタイム短縮・電力消費削減を達成し、TSMCがインバースリソグラフィ技術（ILT）と深層学習をチップ製造で広範に展開する可能性を開いたとされています。

ASML（露光装置の世界最大手）は、すべての計算リソグラフィソフトウェア製品にGPU対応を統合する方針を発表しています。

これは、ASMLの露光装置エコシステム全体がcuLitho経路でNVIDIA GPUに依存する構造になることを意味します。

Synopsysは、Proteus／OPCソフトウェアをcuLithoプラットフォーム上でGPU加速する連携を進めています。

マスク合成（プロセスでの実際のマスクパターン生成）がcuLitho経由で大幅に高速化される構造で、Synopsys自身のEDA製品とNVIDIAインフラの連携が深まっています。

これら3社（TSMC・ASML・Synopsys）がcuLithoを基盤に組み込んでいる事実は、先端半導体製造のサプライチェーンがNVIDIA GPUに深く依存しはじめていることを示します。半導体メーカーの経営層が「先端プロセスへのアクセス確保」を考える際、ファウンドリ側のcuLitho採用状況は間接的に量産スケジュールに効いてきます。

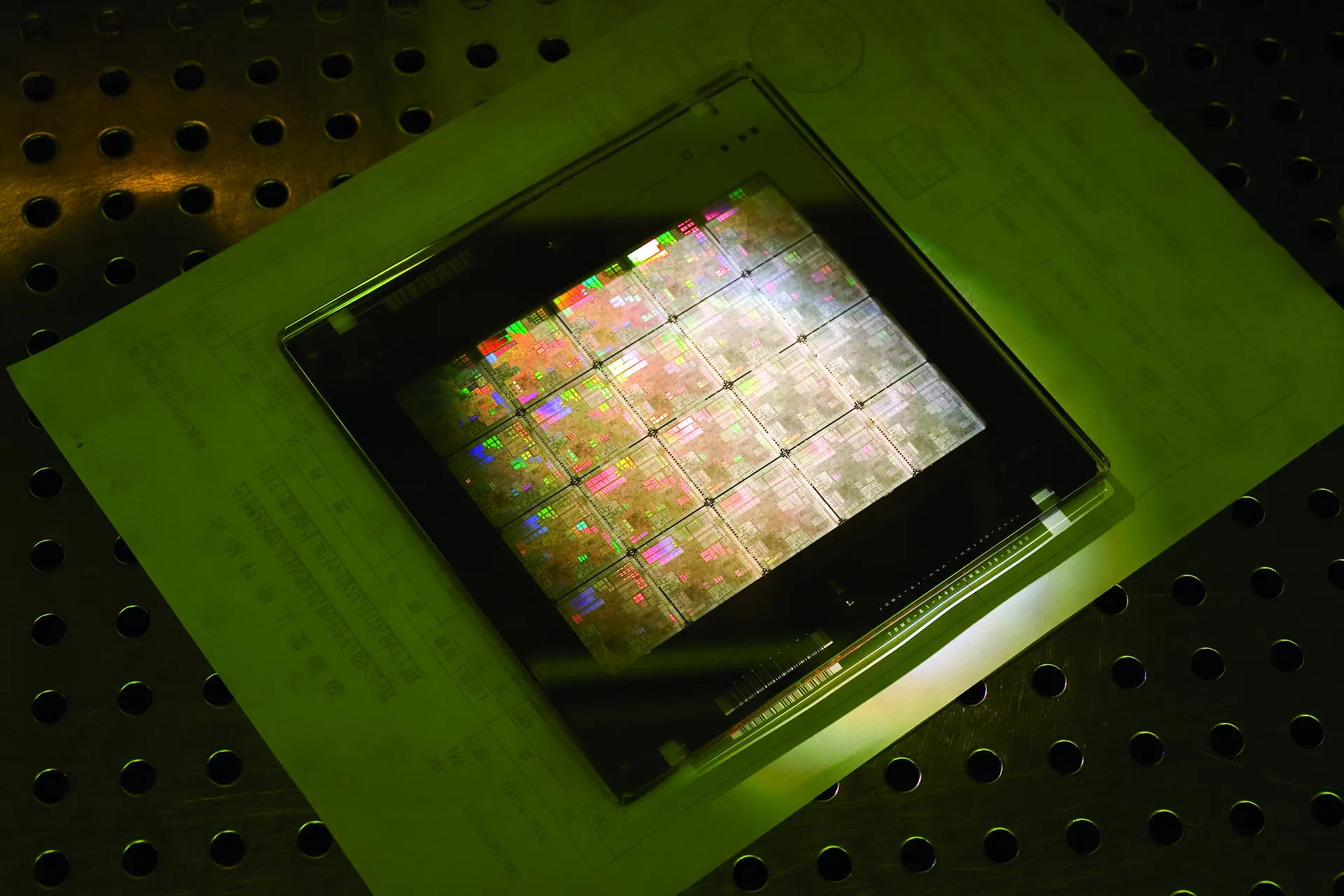

4社協業が対象とする先端半導体ウェハ。色とりどりのチップが格子状に並ぶ実物写真（出典：NVIDIA Newsroom）

Nemotron——3社EDAの推論基盤を握るNVIDIA

NVIDIAのもう一つの中核製品がNemotron推論モデルファミリーです。

Nemotronは、NVIDIAが提供する基盤モデルファミリーで、企業向けエージェントアプリケーション用に最適化された推論モデルです。

注目すべき点は、AI×EDA主要3社のすべてがNemotronを採用しはじめている事実です。Cadence ChipStack AI Super AgentはNemotron推論モデルとNVIDIA NeMoフレームワーク上で動作し、Siemens Fuse EDA AI AgentはNVIDIA Agent ToolkitとNemotronで構築されています。Synopsysも2025年12月にNVIDIAとの戦略提携を発表し、AgentEngineerのNVIDIA基盤への統合を進めています。

つまり、AI×EDAの推論レイヤーでNVIDIA Nemotronへの依存が強まりつつあります。3社EDAの製品差別化は「どんなUI・どんな機能か」で行われますが、その下の推論エンジンとしてNVIDIAが採用される流れが広がっています。

この構造から読み取れるのは、AI×EDAの基盤レイヤーでNVIDIAの存在感が強まっているという事実です。EDAアプリケーション層の競争（Synopsys vs Cadence vs Siemens）の下に、AI推論基盤層（Nemotron）への依存が拡大しており、半導体設計の経済学が中長期的にNVIDIA寄りに動く可能性があります。

実務的な示唆としては、AI×EDAの選定基準にベンダーAI製品だけでなく「どのGPU基盤で動くか」「自社のGPU調達計画と整合するか」が今後重要になります。NVIDIA GPUの調達枠が逼迫している現状で、AI×EDAの導入はGPU調達戦略と一体で考える必要が出てきます。

---

研究・OSSから進むAIチップ設計——Google AlphaChip

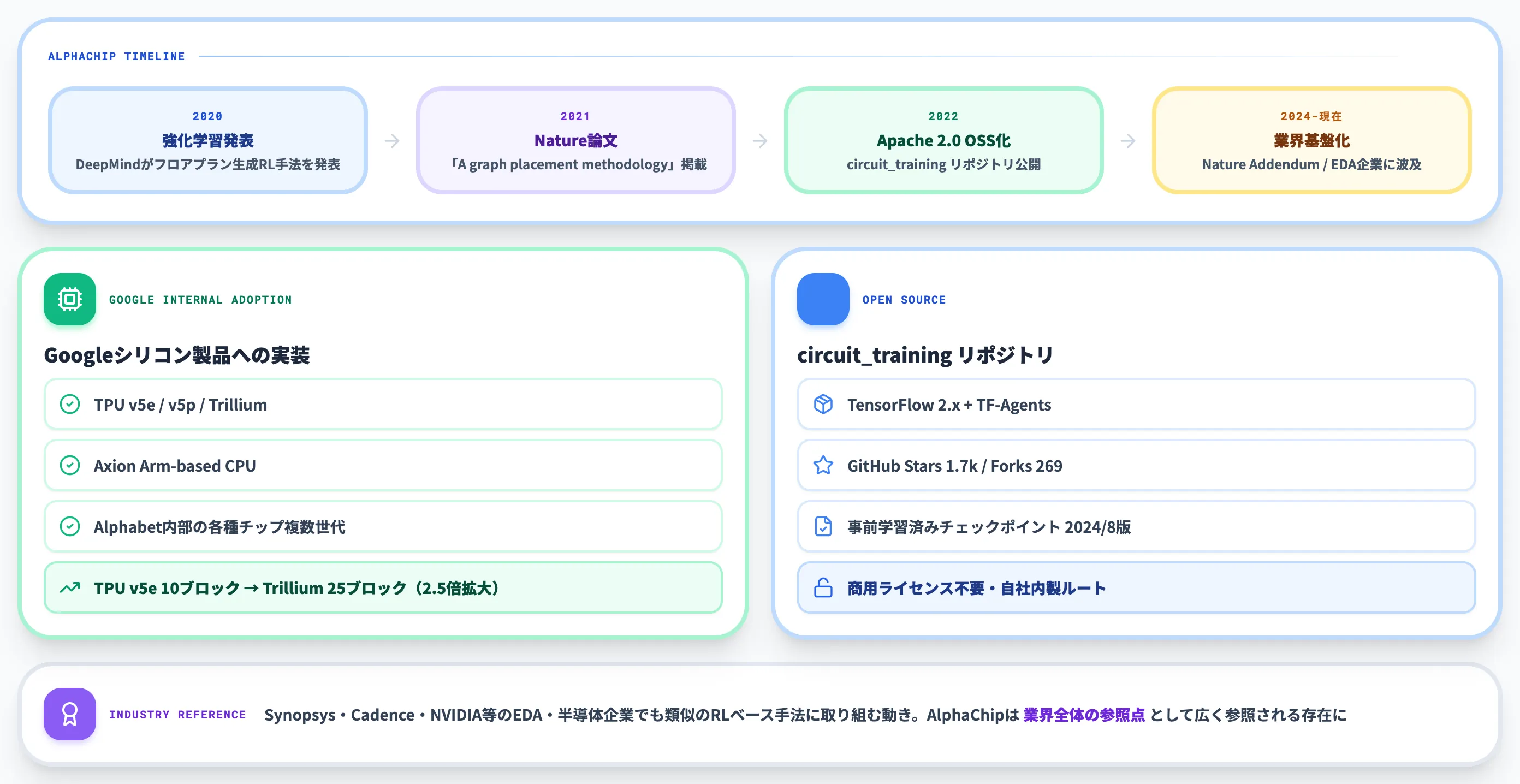

商用EDA3社・NVIDIAとは別の系統で、研究・OSSサイドからAI×EDAを牽引してきたのがGoogle DeepMindのAlphaChipです。

AlphaChipは2020年に発表された強化学習ベースのフロアプラン生成手法に始まり、2021年のNature論文掲載、2022年のオープンソース化を経て、現在は類似のRLベース手法がEDA・半導体企業へ波及する基盤となっています。

Nature 2021論文とApache 2.0オープンソース化

AlphaChipの基盤になっているのは、Azalia Mirhoseini他の研究チームが2021年にNatureに発表した論文「A graph placement methodology for fast chip design」（Nature 594, pp.207-212）です。深層強化学習（Deep Reinforcement Learning）を用いてチップ上のマクロ配置を最適化する手法で、当時の業界の常識を更新するインパクトを与えました。

その後Googleは2022年にこの手法をApache 2.0ライセンスでオープンソース化し、リポジトリ名「circuit_training」として公開しています。リポジトリはTensorFlow 2.xとTF-Agentsをベースに構築されており、Python 98.4%・Shell 1.6%の構成で、GitHub Stars 1.7k・Forks 269を獲得しています（2026年6月時点）。

技術的なコアは、分散深層強化学習を使ったマクロ配置と向き（反転）の最適化です。配線長・混雑度・密度といった複数の目的関数を同時最適化する設計になっており、人手フロアプランナーが従来時間をかけて行っていた作業を、AIが探索的に実行する構造を提供します。

事前学習済みモデルチェックポイントも2024年8月版が公開されており、研究者・学術機関がそのまま利用できる形になっています。Linux OS環境、Python 3.9以上が必須条件です。

TPU複数世代・Axion実装と業界波及

AlphaChipの最大の証明は、Google自身のシリコン製品への実装です。

GoogleはDeepMind公式ブログで、AlphaChipがTPU v5e / v5p / Trillium・Axion Arm-based CPU、その他Alphabet内部の各種チップ複数世代に活用されていることを公表しています。

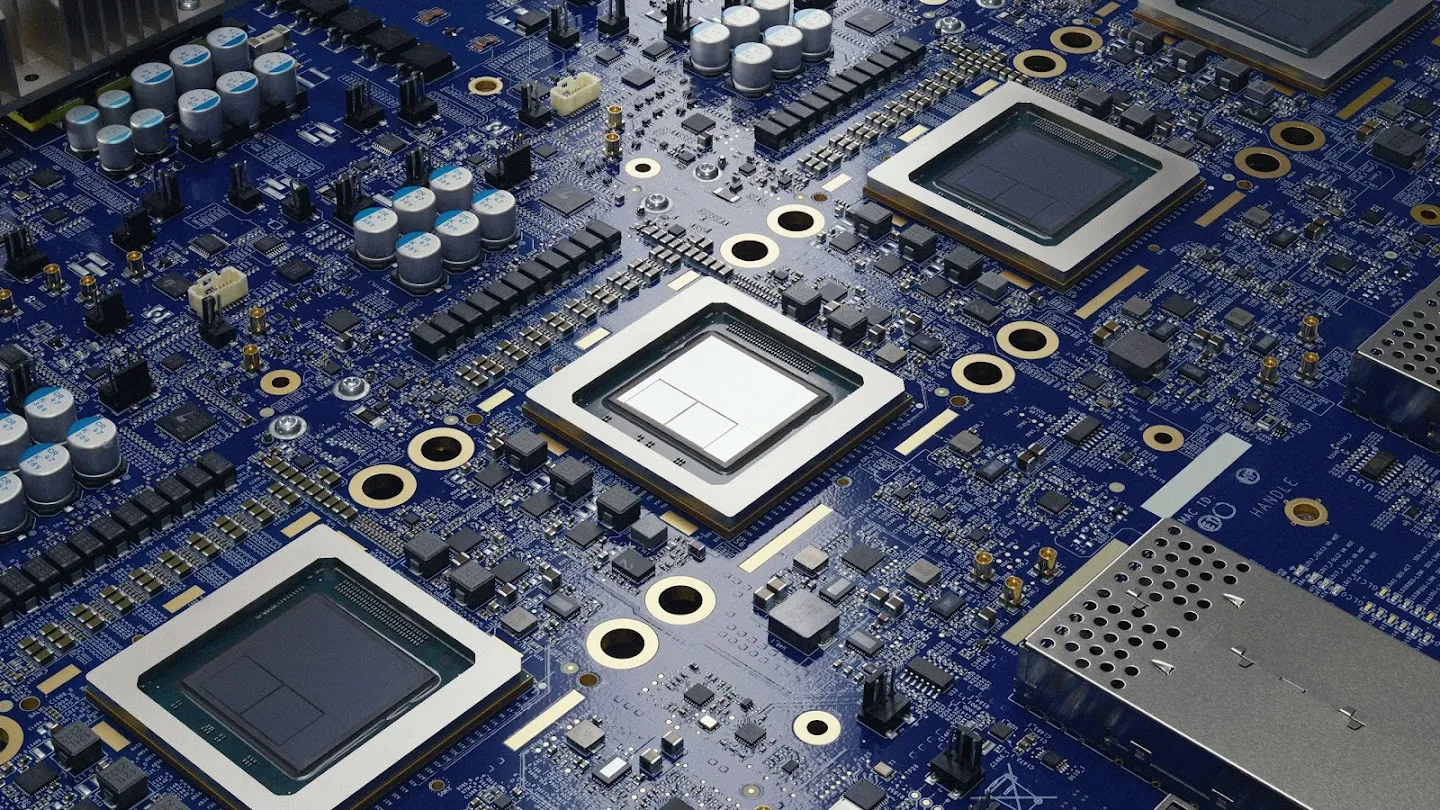

AlphaChipで設計されたGoogle TPU Trillium。ボード上に複数のチップが搭載される最新世代AIアクセラレータ（出典：Google DeepMind）

DeepMindが公開した世代別の採用数推移を見ると、AlphaChipがTPU設計の中核ツールとして実装範囲を広げていることがわかります。

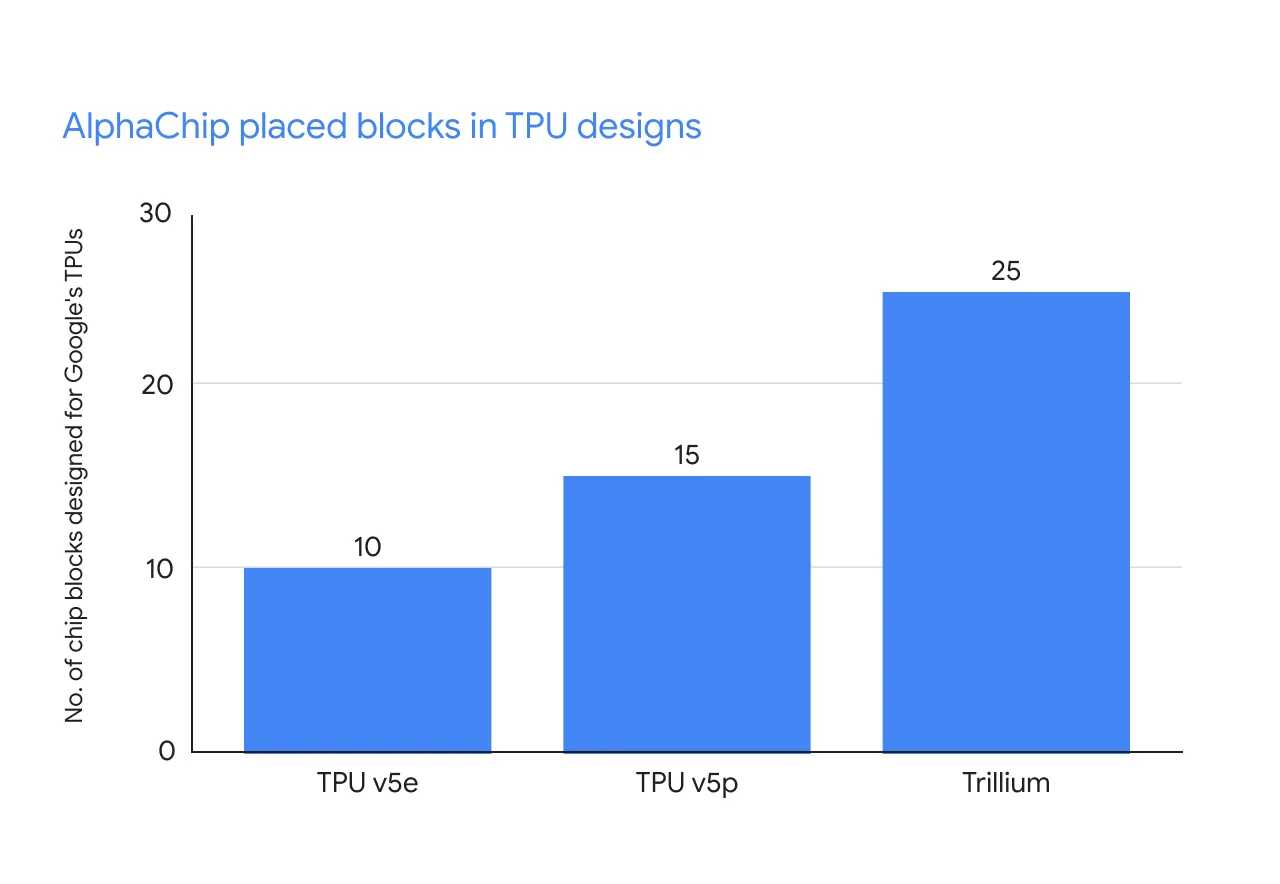

AlphaChipが設計したチップブロック数の世代別推移。TPU v5eで10、v5pで15、Trilliumで25と世代を追って倍増（出典：Google DeepMind）

棒グラフから読み取れるのは、TPU v5eで10ブロックだったAlphaChipの適用範囲が、Trilliumでは25ブロックまで2.5倍に拡大しているという事実です。Googleが内部の設計エンジニアリングに対してAlphaChipを「実験的に使う」段階から「主力ツールとして恒常的に使う」段階へ移行したことを定量で示しています。

つまり、AlphaChipは研究プロジェクトではなく、Googleの主力AI推論ハードウェアの量産チップに実適用された技術です。これは「AI×EDAは実験的なものではなく、すでに量産チップで動いている技術」という強い裏付けになります。

加えて、Synopsys・Cadence・NVIDIA等のEDA・半導体企業でも類似のRLベース手法に取り組む動きが出ています。GitHub公式リポジトリでも関連企業の取り組みが言及されており、AlphaChipが提唱した強化学習ベースのフロアプラン最適化は、業界全体の参照点として広く参照される存在になりつつあります。

2024年Addendumと業界基盤化の流れ

2023年には、AlphaChip手法に対して2つの論文が疑念を呈する状況がありました。Datacenter Dynamics報道によれば、2024年4月にNature編集部が独立調査と査読後レビューを完了し、AlphaChipの成果を支持する判断を下し、追補（Addendum）の形で論文を更新することを決定しました。

加えて、Google DeepMindチームは2024年11月に「That Chip Has Sailed: A Critique of Unfounded Skepticism Around AI for Chip Design」というarXivプレプリントを公開し、批判への反論と業界での実装実績を整理しています。Anna Goldie氏が論文の中心となっており、業界に対して「AIチップ設計はすでに動いている」というメッセージを発信しています。

これら一連の出来事から見えるのは、AlphaChipが学術的な検証プロセスを経て「業界が参照できる基盤技術」に格上げされた事実です。EDA・半導体企業がAlphaChipの提唱したRLベース手法を参照しはじめている背景には、この学術的な確実性の担保があります。

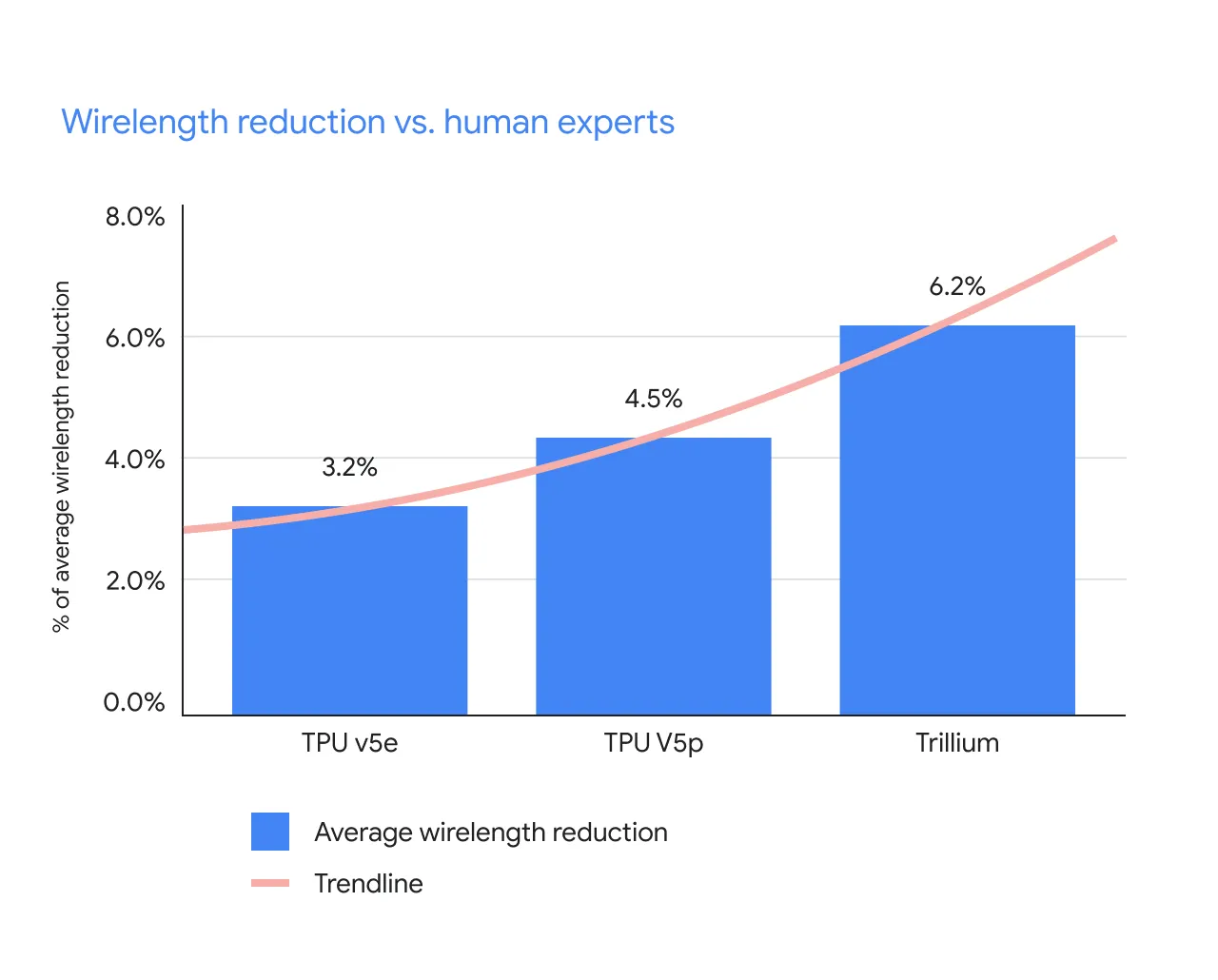

AlphaChipが人間設計者を上回ったワイヤ長削減率の世代別推移。TPU v5eで3.2%、v5pで4.5%、Trilliumで6.2%と着実に拡大（出典：Google DeepMind）

ワイヤ長削減率の推移を見ると、AlphaChipは世代を追って人間設計者を上回る幅を広げています。TPU v5eで3.2%だった削減率がTrilliumでは6.2%まで拡大し、トレンドラインは今後さらに伸びる方向です。ワイヤ長は半導体チップの電力・性能・面積（PPA）に直結する指標で、数%の削減でも先端ノードでは経済的に大きな価値を持ちます。AlphaChipが「人間より良いフロアプランを生成できる」という主張が、複数世代の実測値で裏付けられている状態です。

実務的な示唆としては、半導体メーカーが自社で物理実装AIを内製したい場合、AlphaChipのcircuit_training OSSをベースに研究開発を進めるアプローチが現実的に取れる点です。商用ライセンスのCerebrus／Aprisa AIに依存しない「自社内製ルート」が、Apache 2.0 OSSとして開かれているのは、設計エコシステムの選択肢として重要です。

---

日本企業・大学・国家戦略の動向

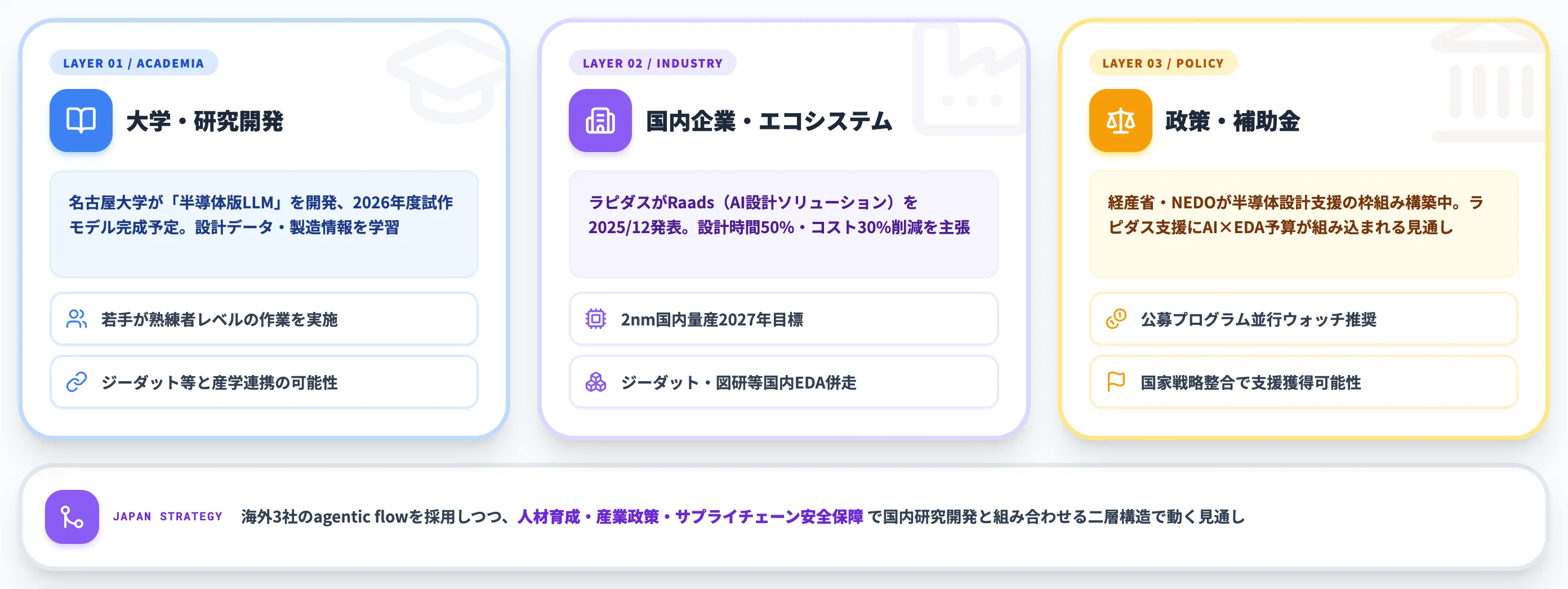

ここまでは主に米国・欧州ベンダーの動きを整理してきましたが、日本国内でもAI×EDAに関連する動きが2026年に入って活発化しています。本セクションでは、大学・国内企業・政策の3レイヤーで国内動向を整理します。

大学・研究開発——名古屋大学「半導体版LLM」2026年度試作へ

国内のAI×EDA研究で最も注目されているのが、名古屋大学による「半導体版LLM」の開発です。日本経済新聞の報道によれば、名古屋大学は過去の設計データや製造情報を学習させたAIシステムを開発し、2026年度に試作モデル完成を予定しています。

研究内容は、大規模言語モデル（LLM）型のアプローチで、現代の半導体チップに搭載される数十億個のトランジスタ設計を支援するAIです。「半導体版LLM」というキャッチーな表現が示すとおり、自然言語で設計仕様や設計判断を扱えるAIを目指す方向性です。

想定される効果は2つあります。第一に、若手エンジニアが熟練者レベルの高度な設計作業を実施できるようにすること。第二に、日本の半導体開発力全体の底上げを実現することです。背景には、国内の熟練設計者の高齢化と人材不足という構造課題があり、AIによる設計支援は人材育成の急務に対する技術的ソリューションとして位置づけられています。

記事内では関連企業としてジーダット（国内EDAベンダー）への言及があり、産学連携で開発が進められる構造が示唆されています。ジーダットは日本独自のEDAベンダーとして長年実績があり、海外3社（Synopsys／Cadence／Siemens EDA）に依存しない国内設計エコシステムの中核として、名古屋大学との連携で半導体版LLMを商用化する可能性があります。

商用EDA3社のagentic flowが先行する状況の中で、日本独自の研究開発が「自国の設計人材を育てる」目的で進んでいる点は、商業的な競争とは別の意義を持ちます。

国内企業・設計エコシステム——ラピダスと国内EDAベンダー

国内半導体設計の文脈で2026年に最も注目されているのがラピダス（Rapidus）です。2nmプロセスの国内量産を2027年に目指す国家プロジェクトで、設計フローには最先端のAI×EDAが必須となります。

ラピダスは2025年12月17日に独自のAI設計ソリューションRaads（Rapidus AI-Agentic Design Solution）を発表しました。

2026年からRaads Generator・Raads Predictor等のツール群を順次提供する計画で、ラピダス公式は「設計時間50%・設計コスト30%削減」を主張しています。Raadsを起点に、商用EDA3社（Synopsys／Cadence／Siemens EDA）のツール群と組み合わせる戦略が描かれており、海外ベンダー製品を単純に採用する形ではない独自のフロー設計が進んでいます。

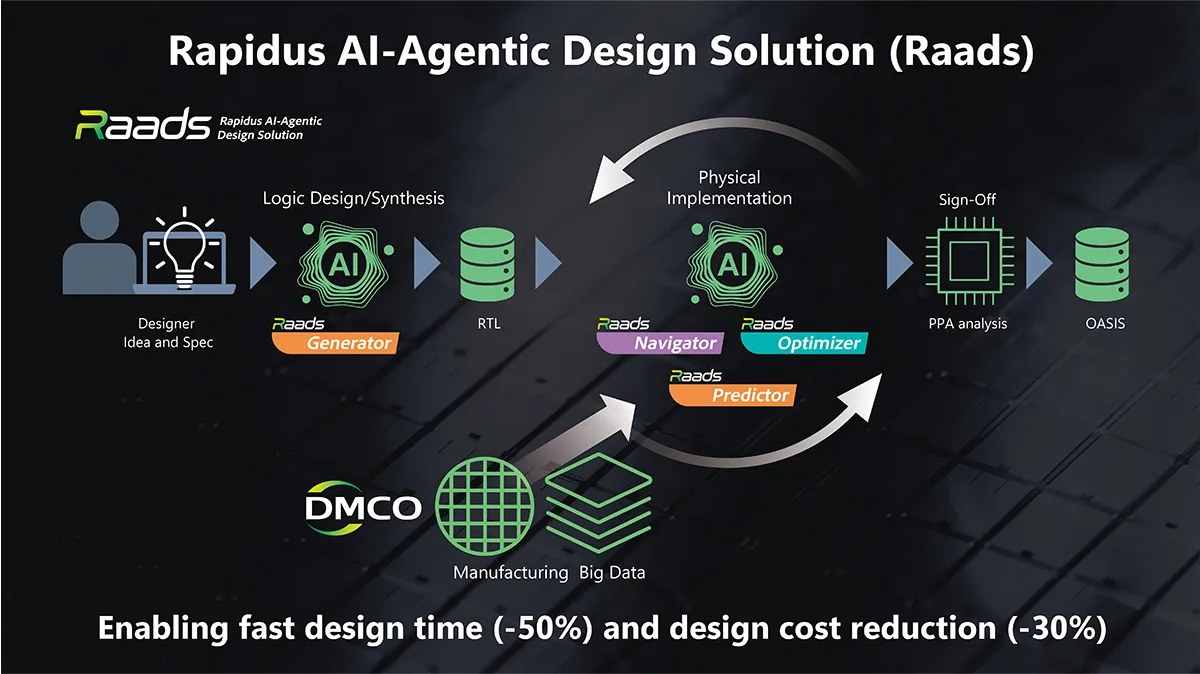

Rapidus AI-Agentic Design Solution（Raads）の全体フロー。Designer Idea & Spec → Raads Generator（Logic Design/Synthesis）→ Raads Navigator/Optimizer/Predictor（Physical Implementation）→ Sign-Off（PPA analysis）→ OASIS、設計時間-50%・設計コスト-30%を目標（出典：Rapidus）

Raadsの構成図を見ると、設計者のアイデア・仕様を起点に、Generatorが論理設計・合成を担い、その後の物理実装フェーズではNavigator・Optimizer・Predictorの3エージェントが連携してRTL→Sign-Offまでを回す構造になっています。下段にDMCO（Design-Manufacturing Co-Optimization）のManufacturing Big Dataがフィードバックされ、設計と製造の双方向最適化を実現する設計です。

ラピダスは2nm世代のIDM（垂直統合）として、自社の製造データを設計工程にループバックできる強みを、Raadsで具体的なフローに落とし込んでいます。

加えて、国内EDAベンダー（ジーダット、図研、サイバネット等）も独自のAI機能を開発しており、海外3社とは別軸の選択肢として位置づけられます。これらの国内ベンダーは、海外3社が手薄な領域（特定業界向けカスタムフロー、国内製造装置との連携等）でニッチを取りに行く戦略を進めています。

国内設計エコシステム全体としては、海外3社のAgentic flowを採用しつつ、日本独自の文脈（人材育成・産業政策・サプライチェーン安全保障）に合わせて、国内研究開発（名古屋大学／ジーダット）と組み合わせる二層構造で動いていく見通しです。

政策・補助金・国家戦略——経産省・NEDOの動き

政策レイヤーでは、経済産業省とNEDO（新エネルギー・産業技術総合開発機構）がAI×EDAを含む半導体設計支援の枠組みを構築しはじめています。

経産省は半導体産業政策の一環として、AI設計支援を含む先端設計能力の国内整備を重点項目として打ち出しています。具体的な補助金プログラムや支援対象は2026年6月時点で詳細未公表の部分が多いものの、ラピダス支援を含む半導体産業政策の中にAI×EDA関連の予算が組み込まれる見通しです。

NEDOは「AI関連の研究開発支援」と「半導体製造技術支援」の両方で複数のプログラムを運営しており、これらが交差する領域としてAI×EDA関連の研究開発支援が今後拡充される可能性があります。

実務的な示唆としては、半導体メーカーの経営企画担当が自社のAI×EDA導入投資を検討する際、経産省・NEDOの公募プログラムを並行ウォッチする価値が高いという点です。海外3社のAI製品ライセンス費用は高額になりがちですが、国家戦略との整合がつく内容であれば、補助金やプロジェクト枠での支援を受けられる可能性があります。

国内動向の全体像をまとめると、研究（名古屋大学）・産業（ラピダス・国内EDAベンダー）・政策（経産省・NEDO）の3レイヤーが並行して動いており、海外3社の動きをただ追従するのではなく、日本独自の半導体設計エコシステムを構築する方向性が打ち出されています。半導体メーカーのDX推進担当としては、海外3社のAI×EDA採用判断と、国内エコシステムへの参画・補助金活用を並行で検討する価値があります。

---

AI×EDA導入時の注意点——自律性階層・検証責任・セキュリティ

AI×EDAは強力な技術ですが、量産チップへの実適用にあたっては慎重に扱うべき論点が複数あります。本セクションでは、導入後の運用フェーズで詰まりやすい4つの注意点を整理します。

L1〜L5自律性階層と検証責任の分担

3社のAI×EDAソリューションは、いずれも自動運転業界由来のL1〜L5自律性階層を援用してメッセージングしています。Cadenceは2026年6月COMPUTEXでL5（完全自律・早期アクセス段階）を発表、SynopsysはConverge 2026でL4（特定領域内自律）を主張する一方、Siemens EDAは特定レベルを明示せず「マルチツール横断オーケストレーション」と表現しています。

実務的に重要なのは、ベンダーが主張する自律性レベルと、自社の運用上の責任分担は別物だという認識です。たとえCadenceがL5を主張していても、量産チップの最終承認責任は半導体メーカー側の設計責任者にあります。AIエージェントが提案した実装フロー・検証アサーション・テストプランを、人間がレビュー・承認・修正するプロセスは、自律性レベルが何であれ必要です。

組織として準備すべきは、AIエージェントの出力に対する「人間承認の責任分担」を文書化することです。設計部・検証部・量産チームのどこが、どの工程のAI出力に対して最終承認権限を持つかを明示する必要があります。これはPoCの段階から検討すべき設計事項であり、本番化してから議論を始めると意思決定が滞ります。

AIに任せられない領域——量産チップの最終承認

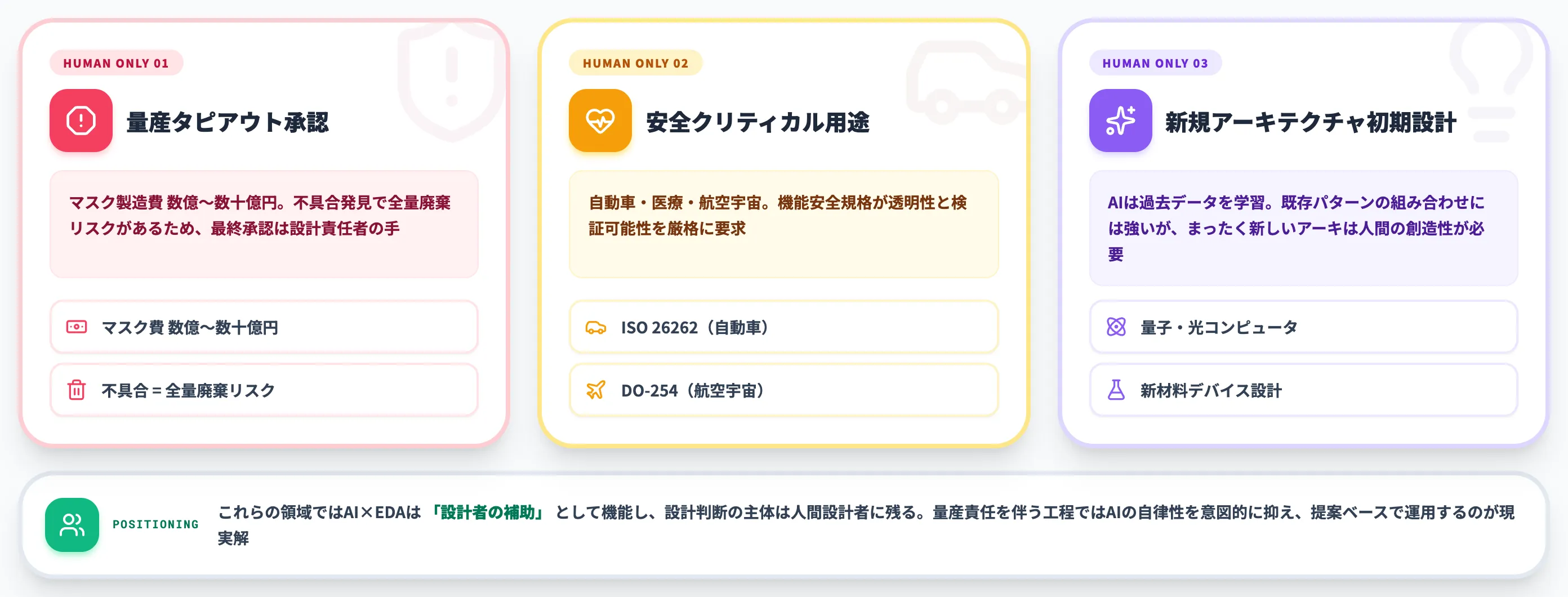

AI×EDAでも、現時点でAIエージェントに完全に任せきれない領域があります。代表的なものを3つ整理します。

第一に、量産チップの最終承認（タピアウト）です。半導体製造には数億〜数十億円のマスク製造費がかかり、不具合が見つかれば全量廃棄になります。AIが提案した実装フロー・検証結果を最終的にタピアウトに流す判断は、設計責任者の人間の手に残ります。

第二に、安全クリティカルな用途（自動車・医療・航空宇宙）の設計検証です。ISO 26262・DO-254等の機能安全規格は、設計プロセスの透明性と検証可能性を厳格に要求します。AIエージェントが生成した検証フローをそのまま機能安全認証に通すには、規格側のAI受容がまだ追いついていない領域があります。なおAIで実現する品質管理の全体観も、設計側のAI×EDAと製造側の品質保証をつなぐ視点として有用です。

第三に、新規アーキテクチャの初期設計です。AIエージェントは過去の設計データを学習しているため、既存パターンの組み合わせや最適化には強い一方、まったく新しいアーキテクチャ（量子コンピュータ・光コンピュータ・新材料デバイス）の初期設計には人間の創造性が必要です。

これらの領域では、AI×EDAは「設計者の補助」として機能し、設計判断の主体は人間設計者に残ります。AI総研の支援現場でも、量産責任を伴う設計工程ではAIの自律性を意図的に抑え、提案ベースで運用するケースが多くなっています。

IP漏洩リスクとクラウド利用判断

半導体設計のRTL・テストベンチ・ライブラリは、各社の競争力の源泉となる重要な知的財産（IP）です。AI×EDAのクラウド利用は、これらのIPがベンダー側のモデル学習に使われるリスクと隣り合わせです。

3社の対応状況は次のとおりです。SynopsysはSynopsys CloudでSaaS版とBYOC（Bring Your Own Cloud）版の両方を提供しています。CadenceはCadence Cloudで同様の構成を持ちます。Siemens EDAもクラウド版を提供していますが、クラウドとオンプレの両方を選択可能な形が一般的です。

データ取扱条項は契約ごとに異なるため、PoC契約・本番契約のいずれでも、ベンダー側のデータ取扱ポリシーを法務・知財部門と共同でレビューする必要があります。特に、AIモデルの学習データとしての使用可否、学習データ削除権、競合他社への情報遮断条項は、半導体IP管理ポリシーと突合させて確認すべき重要項目です。

実務的な使い分けとしては、競争力の源泉となる独自IP（高速IO・電力制御・セキュリティIP等）を含む設計はオンプレ運用、汎用ロジック・標準回路の検証はクラウド運用、という二層運用が現実的な落とし所になります。

セキュリティ・サプライチェーン管理

AI×EDA導入は、半導体設計のサプライチェーン全体のセキュリティ管理にも影響します。

AIエージェントが設計データにアクセスする経路、AI出力を他工程に渡す経路、AIモデル自体の改ざんリスク、サードパーティ製プラグインの脆弱性等、従来のEDA運用では論点になりにくかった攻撃面が拡大します。半導体設計データの漏洩・改ざんは、量産チップに対するハードウェアトロイの可能性すら生み出すため、サイバーセキュリティ部門との連携が必須になります。

加えて、地政学的なサプライチェーンリスクも論点です。AI×EDAの主要3社はいずれも米国企業（Synopsys／Cadence）または欧州企業（Siemens EDA）で、米国の半導体関連輸出規制（EARの対中規制等）の影響を受けます。日本の半導体メーカーが先端AI×EDAライセンスを継続的に利用できるかは、地政学的な情勢にも依存します。

これらのリスクを織り込むと、AI×EDA導入は「単純なツール導入」ではなく「設計プロセス・IP管理・サイバーセキュリティ・サプライチェーンを含めた包括的な運用設計」の問題として扱う必要があります。SIerやコンサルティングパートナーとの連携で、こうした多面的な論点を整理してから本格運用に入ることが、後戻りコストを抑える現実的な進め方になります。

---

AI×EDA時代に向けて、業務自動化の地盤を整える

AI×EDAは半導体設計の最前線で確実に進化していますが、組織として実適用するには、設計部門単独ではなく全社レベルでのAI活用の地盤づくりが先決です。

AI総合研究所では、PoCから全社展開までの進め方、部門別ユースケース、AI運用における統制・セキュリティのチェックポイントを220ページにまとめた「AI業務自動化ガイド」を無料で公開しています。AI×EDAのような先端領域に踏み込む前段として、自社のAI活用基盤を整える第一歩として活用ください。

---

まとめ

本記事では、AI×EDAの基本定義、4つの設計レイヤー、主要3社（Synopsys／Cadence／Siemens EDA）のAI戦略比較と個別深掘り、NVIDIA cuLitho／Nemotron基盤、Google AlphaChip、日本国内の動向、導入判断軸と注意点までを、2026年6月時点の公式一次情報で体系的に解説しました。要点を改めて整理します。

• AI×EDAは「設計ツールにAIを足す」ではなく「設計フロー全体をAIエージェントで再編する」転換。2026年は再編の起点で、SynopsysはL4、Cadenceは2026年6月COMPUTEXでL5拡張を発表（早期アクセス段階）、Siemens EDAはマルチツール横断オーケストレーションで攻める



• 主要3社の強い領域は明確に分かれる。Synopsys.ai＝formal検証・知識検索・スクリプト生成／Cadence Cerebrus AI Studio＝SoC物理実装で5〜10倍／Siemens Aprisa AI＝RTL-to-GDS全工程自動化で10倍・3倍・10% PPA改善



• NVIDIAがAI×EDAの基盤レイヤーで存在感を強める構造。cuLithoが計算リソグラフィを最大40倍加速しTSMCで本番運用、Nemotron推論モデルが3社EDAの基盤として広がる。GPU調達戦略とAI×EDA選定は一体で考える必要がある



• Google AlphaChipはApache 2.0 OSSとして業界基盤化。Nature 2021論文→TPU複数世代/Axion実装→EDA・半導体企業への類似RL手法の波及と進み、自社内製ルートの選択肢も提供する



• 国内では名古屋大学「半導体版LLM」2026年度試作とラピダスRaads（2025/12発表・2026年提供開始）が並行。経産省・NEDO支援も視野に、日本独自の設計エコシステム構築が進む



• 導入判断軸は「どの工程からAI化するか」と「自律性レベル別の検証責任設計」。formal検証・知識検索から着手し、物理実装は第2フェーズ、リソグラフィはファウンドリ選定で間接的に効かせる

半導体メーカーの設計部長・DX推進担当・経営企画にとってAI×EDAは、「自社が使えるかどうか」よりも、「設計フロー全体を再編する起点として、どの工程から・どのベンダーで・どう着手するか」を問い直す動きです。AI×EDAは設計者の代替ではなく、設計フロー全体を再編する起点として位置づけ、まずは検証レイヤーやドキュメント検索のような組織受け入れが進めやすい工程から着手し、段階的に物理実装・全工程自動化へと拡張する進め方が、最も現実的かつ実装可能性の高いロードマップになります。
