AI・半導体政策の全体像｜政府支援や補助金、主要プレイヤーを徹底解説

AI・半導体政策は、日本政府がAI・半導体分野を経済安全保障の中核と位置づけ、2030年度までの7年間で10兆円以上の公的支援を投じ、今後10年間で50兆円超の官民投資を促す国家戦略です。
2024年11月に策定された「AI・半導体産業基盤強化フレーム」以降、ラピダス・TSMC熊本・マイクロン広島・タワーセミコンダクター・NVIDIA国家AIインフラなど、大型の投資案件が相次いで動いています。

本記事では、政策の全体像と支援フレームの中身、主要プレイヤー別の政府支援マップ、AIインフラ側の国家戦略、サプライチェーン強靱化支援、情報処理促進法改正によるIPA経由の出資スキーム、関連する補助金・税制優遇プログラム、そして企業側の実務論点と今後の見通しを、2026年7月時点の最新情報で体系的に整理します。

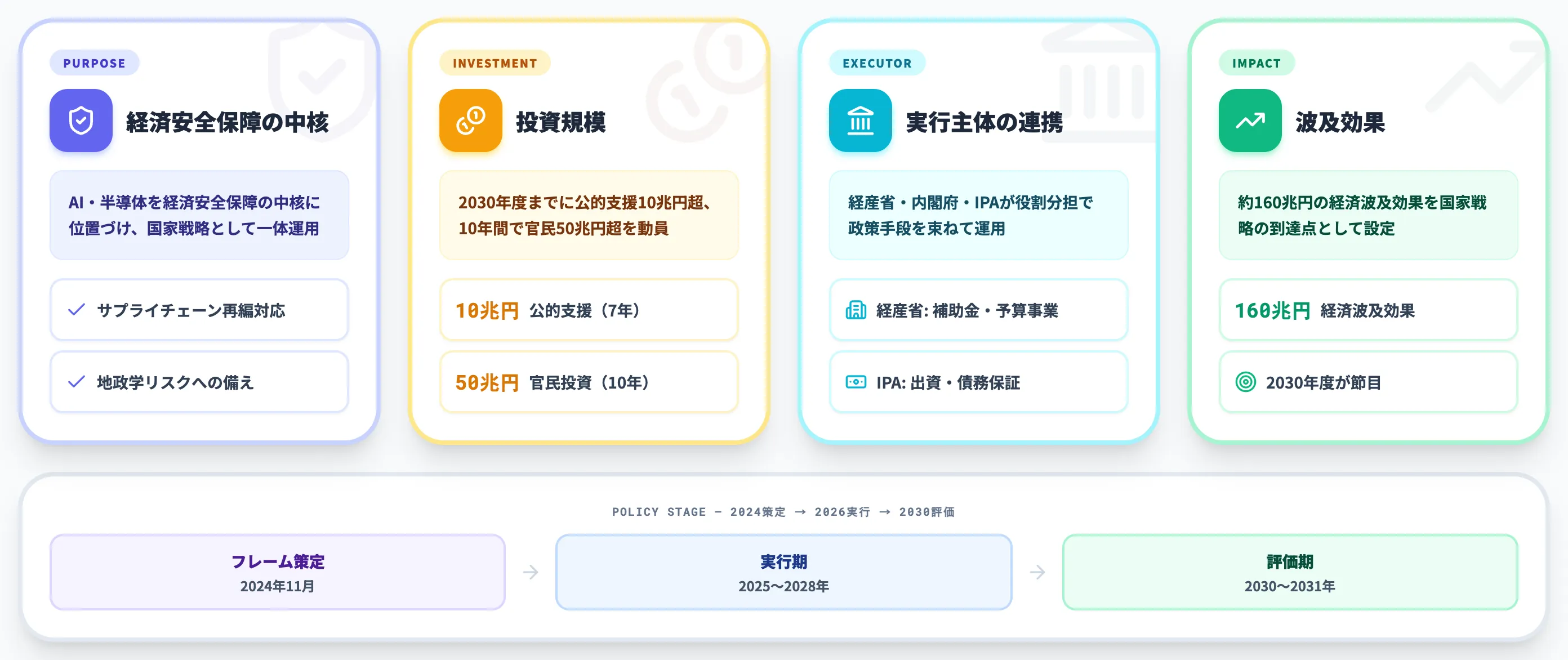

AI・半導体政策の全体像——2030年10兆円・160兆円経済効果を目指す国家戦略

AI・半導体政策は、日本政府がAIと半導体を「経済安全保障の中核」と位置づけ、2030年度までに10兆円以上の公的支援を投じ、今後10年間で50兆円超の官民投資と約160兆円の経済波及効果を実現するために組み立てた国家戦略の総称です。

2024年11月の総合経済対策で策定されたAI・半導体産業基盤強化フレームを土台に、経済産業省・内閣府・IPAが役割分担しながら、先端半導体の国内生産・AIインフラ整備・レガシー半導体を含むサプライチェーン強靱化まで複数の政策手段を束ねて動かしています。

2026年時点でこの政策は「フレーム策定期」から「実行期」へ完全に移行しており、大型企業支援と国家規模AIインフラの発表が相次いでいます。

ラピダス・TSMC熊本・マイクロン広島・タワーセミコンダクターへの兆円〜千億円規模の支援確定、2026年7月の日本政府×NVIDIA×Noetra「Vera Rubin AIファクトリー」発表など、AI開発の物理層まで国家投資が及ぶ段階に入りました。

経済安全保障の中核としての位置づけ

AI・半導体政策の本質は産業振興ではなく経済安全保障そのもので、AI開発・データセンター運用に必要な最先端半導体が国際的なサプライチェーン再編と地政学リスクの直撃を受けている現実に対応するために組み立てられています。

• 政党アジェンダとしての優先度
  自民党Jファイル2026で「AI・半導体産業基盤強化」が筆頭項目に据えられている


• 成長戦略上の配分

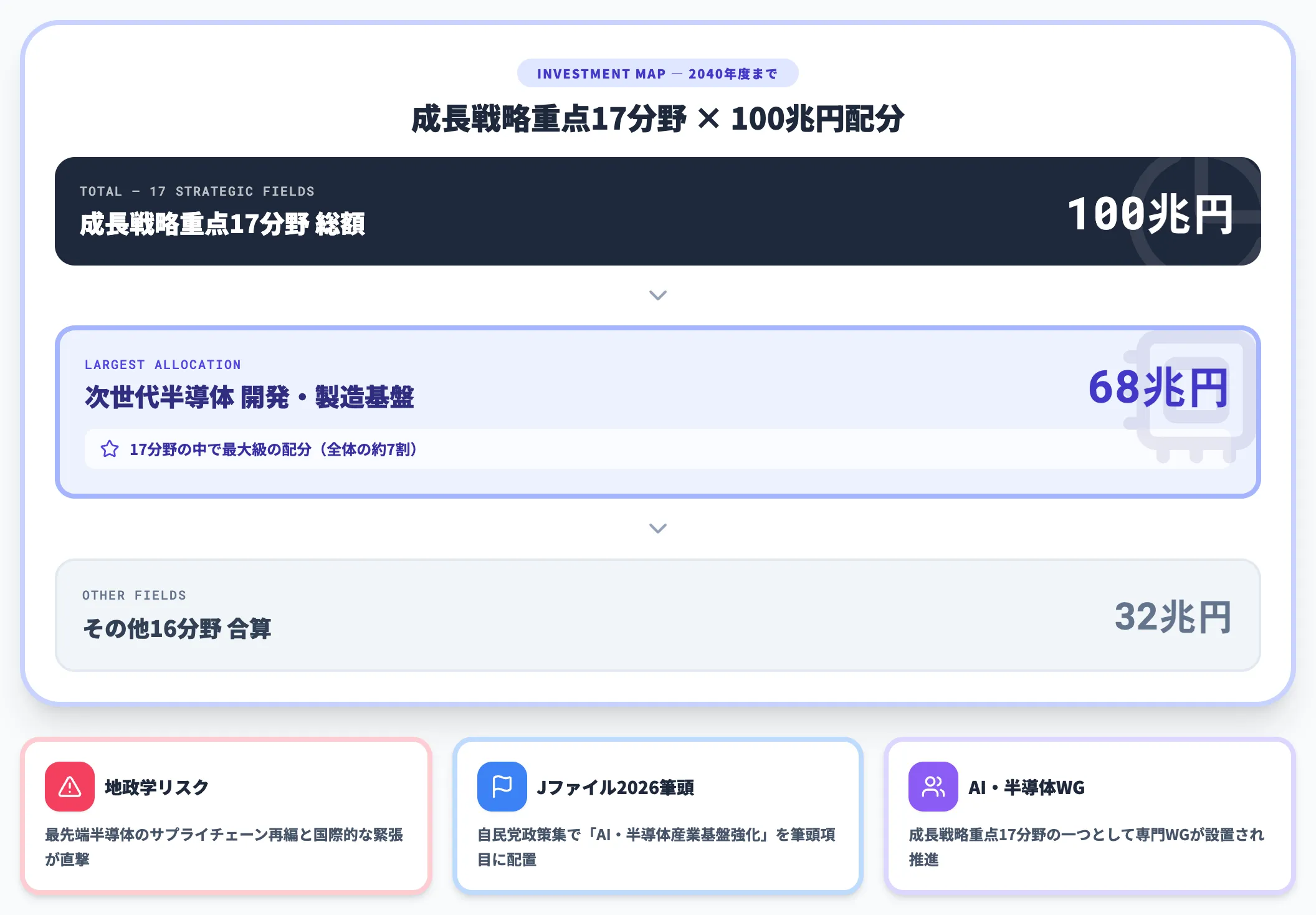

  政府成長戦略の重点17分野の1つ、2040年度までの投資見込みが100兆円規模、うち次世代半導体の開発・製造基盤整備で68兆円と17分野最大級

ポイントは、AI・半導体政策は「経済安全保障を軸に据えた国家戦略」であり、単発の産業補助金ではなく複数省庁を跨ぐ長期投資枠組み、という点です。

各論の企業支援額・スキーム別プログラムは後段の「主要プレイヤー別の政府支援マップ」「主要な補助金・税制優遇プログラム」で扱い、まず本記事全体を貫く規模感を頭に入れておくと以降の数字を戦略上の位置で読めます。

---

AI・半導体産業基盤強化フレームの中身と3つの支援条件

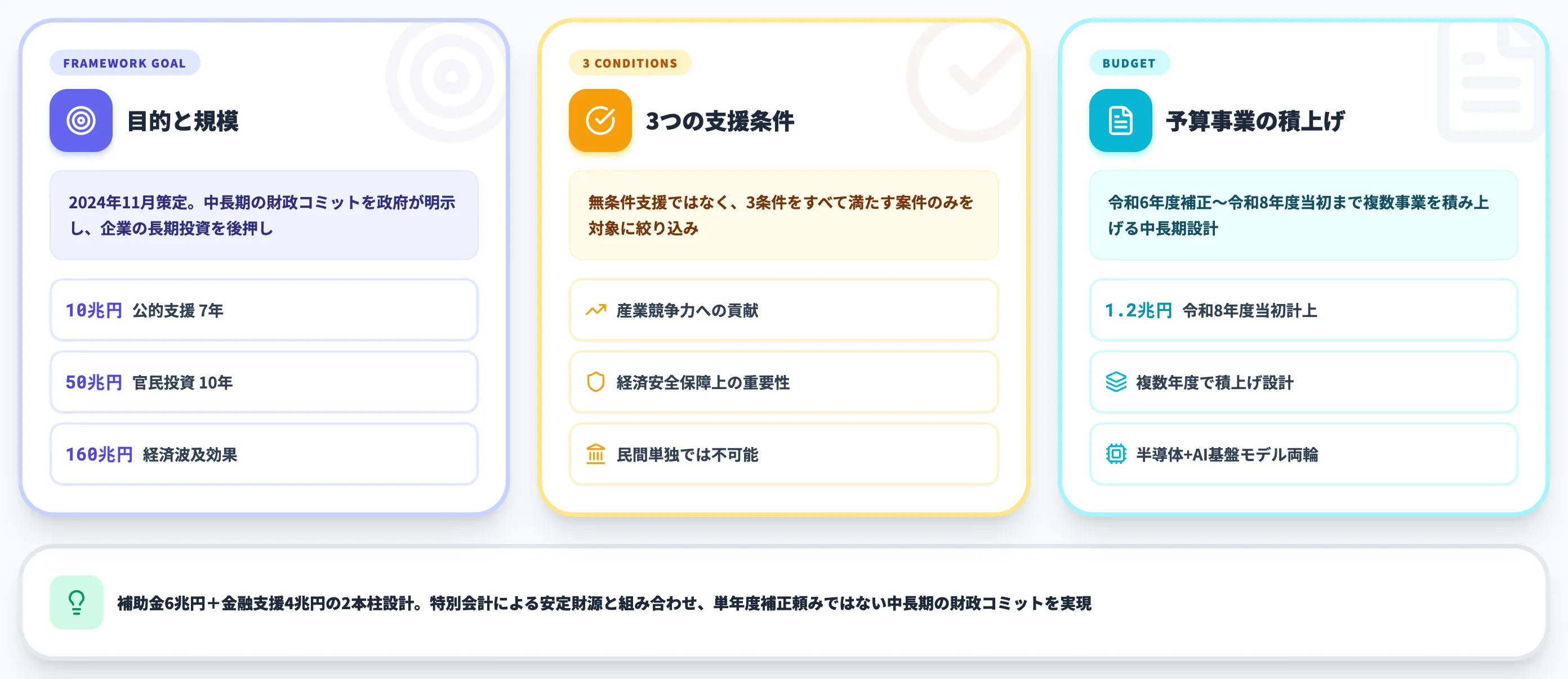

AI・半導体政策の中核となる制度設計が「AI・半導体産業基盤強化フレーム」です。ここでは、フレームの目的・支援条件・予算事業の3つに分けて中身を整理します。

フレームの目的と規模

フレームは2024年11月22日の「国民の安心・安全を持続的な成長に向けた総合経済対策」で策定されました。

目的は明快で、AI・半導体分野に対する中長期的な財政コミットを政府として明示することにあります。

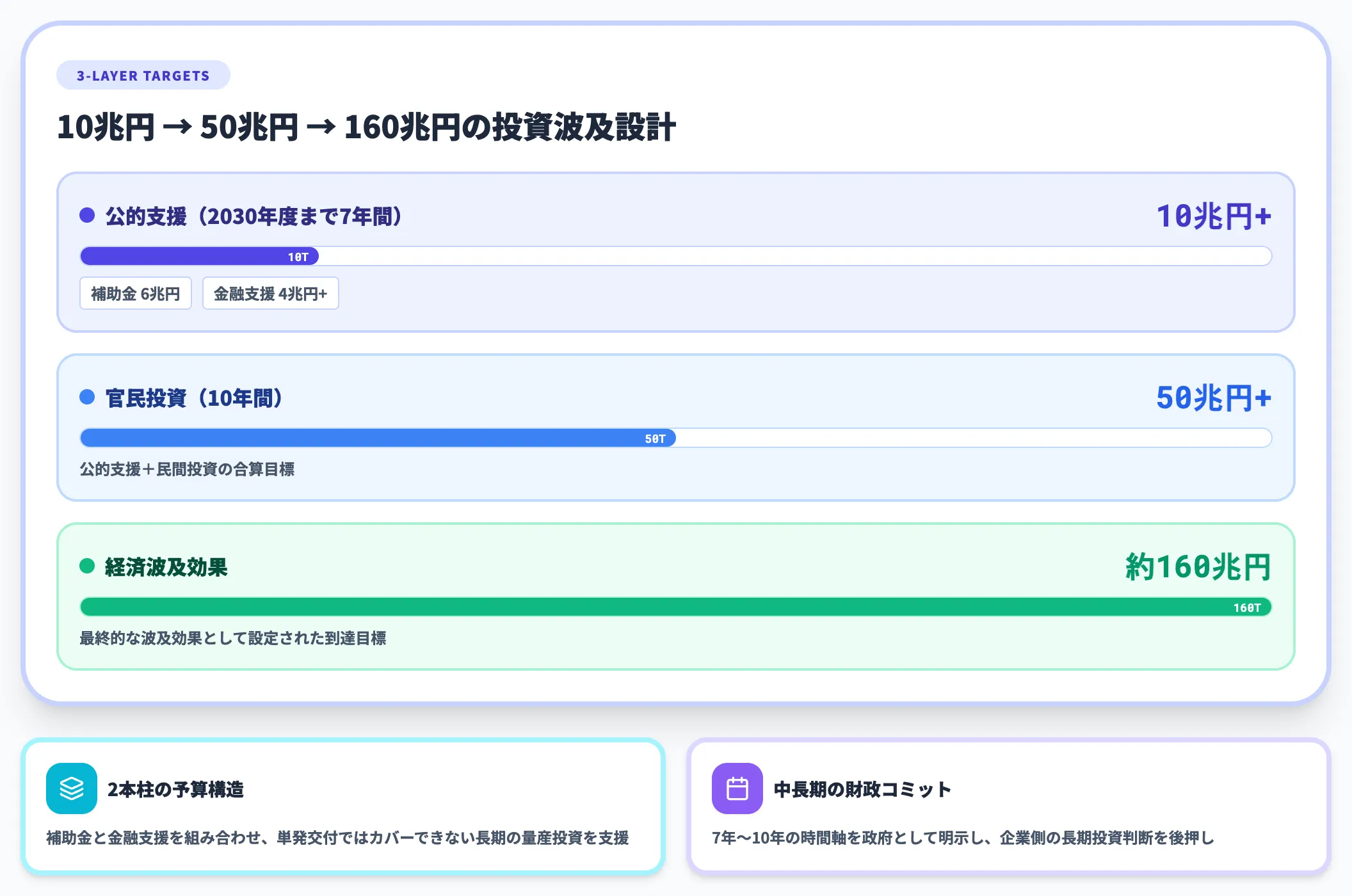

具体的な数値目標は3層構造です。

• 公的支援
  2030年度までの7年間で10兆円以上（補助金6兆円＋金融支援4兆円以上）



• 官民投資の総額
  10年間で50兆円超（公的支援と民間投資の合算）



• 経済波及効果
  約160兆円

「補助金だけ」ではなく「補助金＋金融支援」の2本柱で組まれているのが特徴です。金融支援は後述するIPA経由の出資・債務保証を指し、単発の補助金交付ではカバーできない長期の量産投資を支える設計になっています。

3つの支援条件

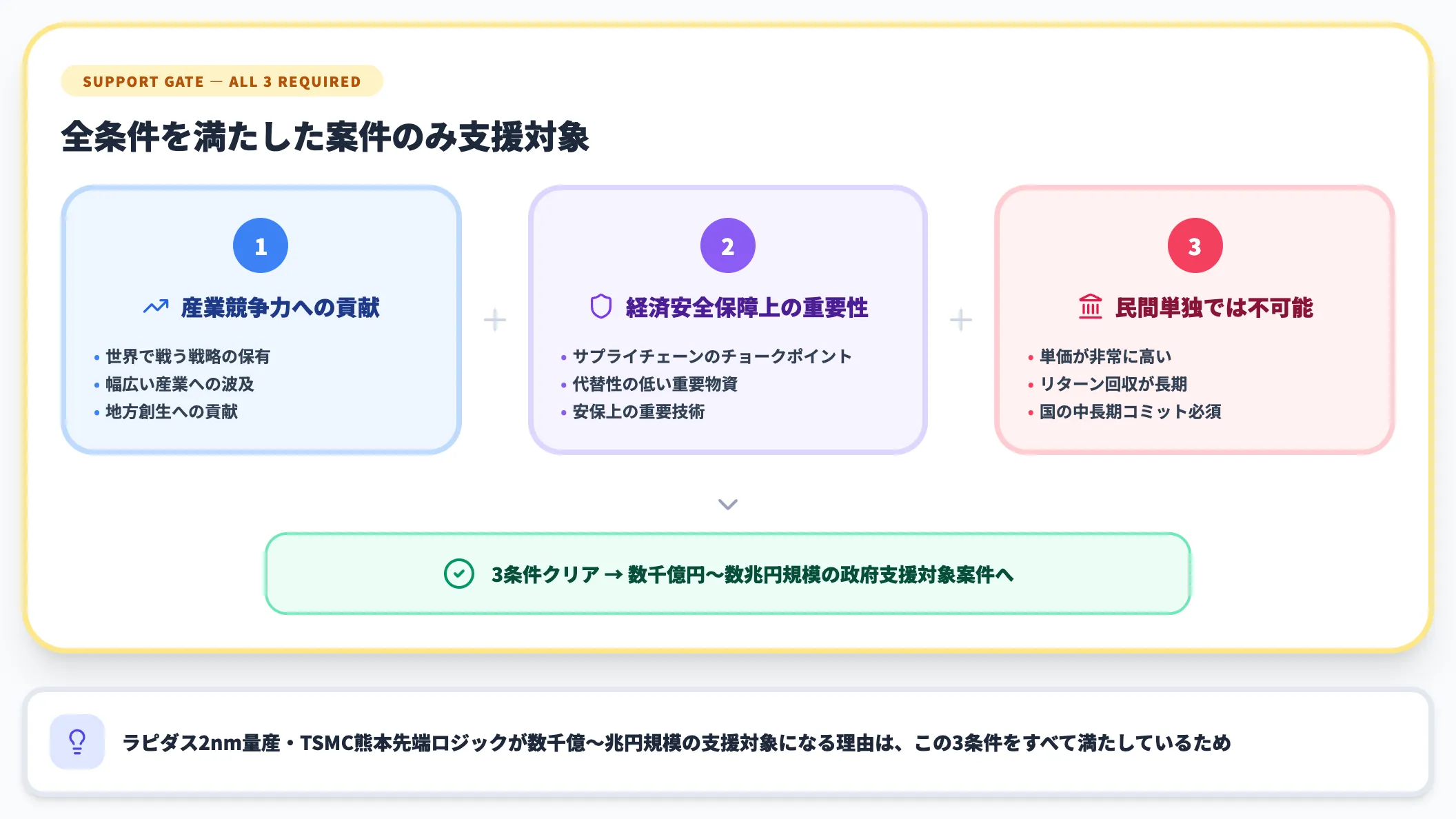

経産省は、フレームに基づく支援を無条件で行うのではなく、3つの条件を満たす案件に限定しています。

• ① 産業競争力への貢献
  世界で戦い抜くための戦略を持ち、我が国の幅広い産業の競争力強化・経済成長・地方創生につながること



• ② 経済安全保障上の重要性
  サプライチェーンにおけるチョークポイントとして、経済安全保障上重要な物資や技術であること



• ③ 民間単独では不可能
  国による中長期的な財政上のコミットがない限り、民間企業だけでは必要かつ十分な投資が行えないこと

この3条件を並べると、なぜラピダスやTSMC熊本のようなプロジェクトが数千億円〜数兆円規模の支援対象になるかが分かります。

単価が非常に高く、リターンが長期であるため、民間だけで踏み切るのは難しく、かつサプライチェーン上の代替性が低いからです。

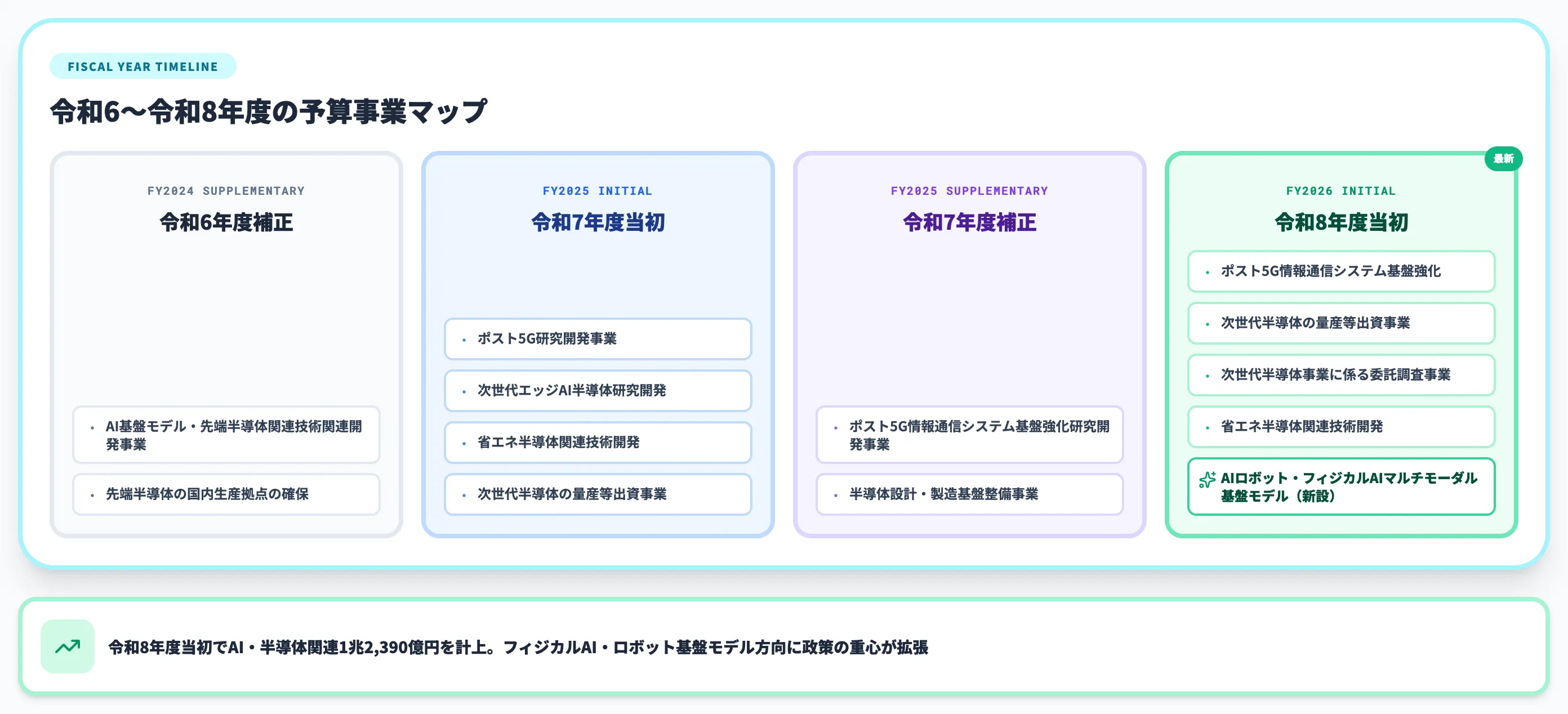

予算事業の一覧

フレームに基づき経産省が動かしている予算事業は、令和6年度補正から令和8年度当初までで以下のように積み上がっています。

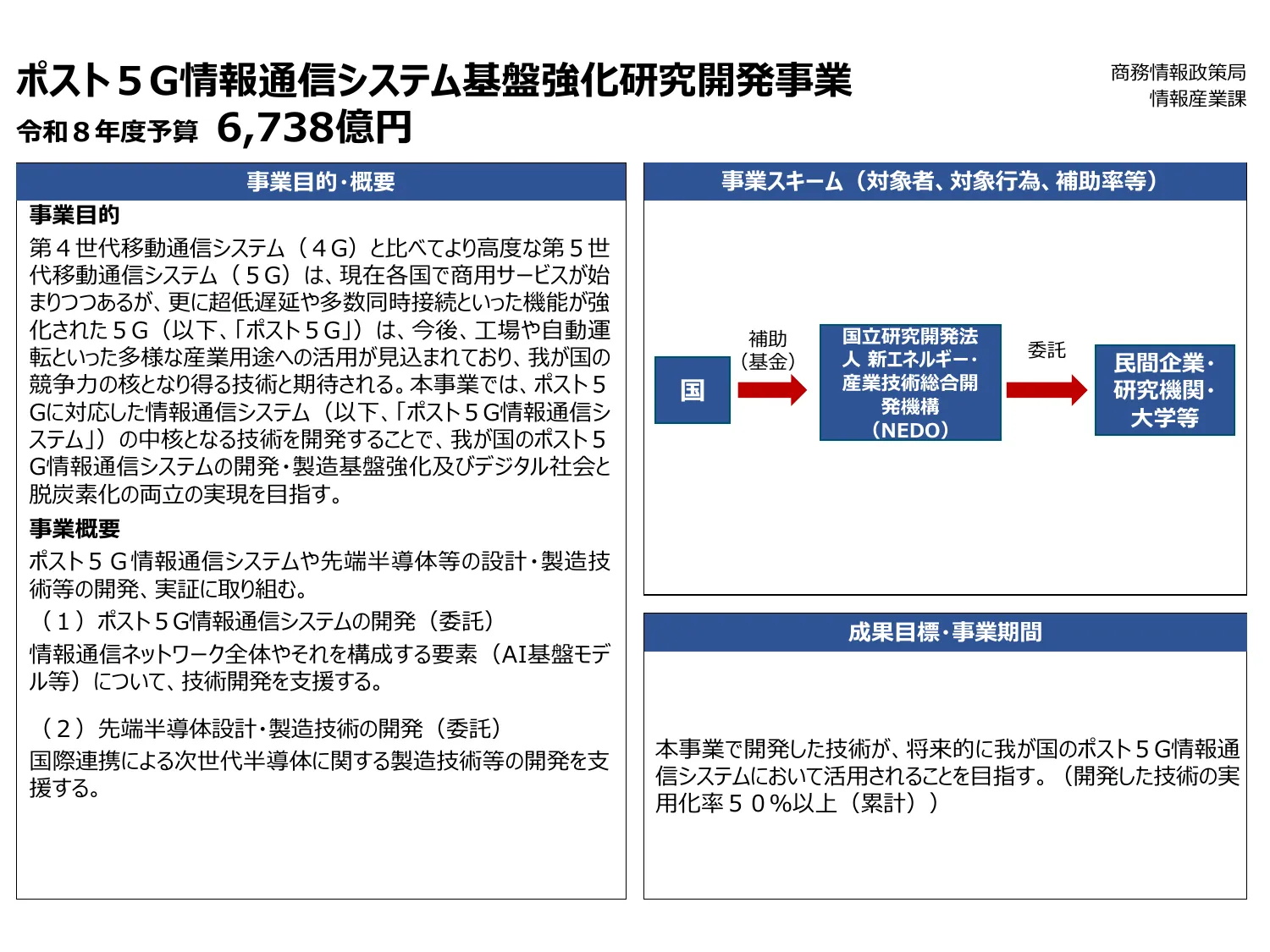

フレームに基づく主要事業の一つ、令和8年度予算のポスト5G情報通信システム基盤強化研究開発事業6,738億円のスキーム（出典：経済産業省 令和8年度当初予算PR資料）

以下の表で、各年度の主要な予算事業を整理しました。

年度	主要な予算事業
令和8年度当初予算	ポスト5G情報通信システム基盤強化研究開発事業、次世代半導体の量産等に向けた出資事業、次世代半導体事業に係る委託調査事業、省エネルギー半導体関連技術開発事業、AIロボット・フィジカルAIを見据えたマルチモーダル基盤モデル開発事業
令和7年度補正予算	ポスト5G情報通信システム基盤強化研究開発事業、半導体設計・製造基盤整備事業
令和7年度当初予算	ポスト5G研究開発事業、次世代エッジAI半導体研究開発事業、省エネルギー半導体関連技術開発事業、次世代半導体の量産等に向けた出資事業、半導体設計・製造基盤整備事業
令和6年度補正予算	AI基盤モデル及び先端半導体関連技術関連開発事業、先端半導体の国内生産拠点の確保

令和8年度当初予算に「AIロボット・フィジカルAIを見据えたマルチモーダル基盤モデル開発事業」が新設された点は、政策の重心がフィジカルAI・ロボット基盤モデル方向に伸びていることを示しています。半導体だけでなくAI基盤モデル側の国家投資も、フレーム内で同じ財源から動く構造です。

令和8年度当初予算ではAI・半導体関連で1兆2,390億円が計上され、フレームで示された特別会計による安定財源と組み合わせて、2030年度までに10兆円以上の公的支援を確保する構造が動き始めています。

単年度の補正頼みではない中長期の財政コミットを政府として明示することで、企業側が長期投資の意思決定を行いやすくする設計です。

---

主要プレイヤー別の政府支援マップ

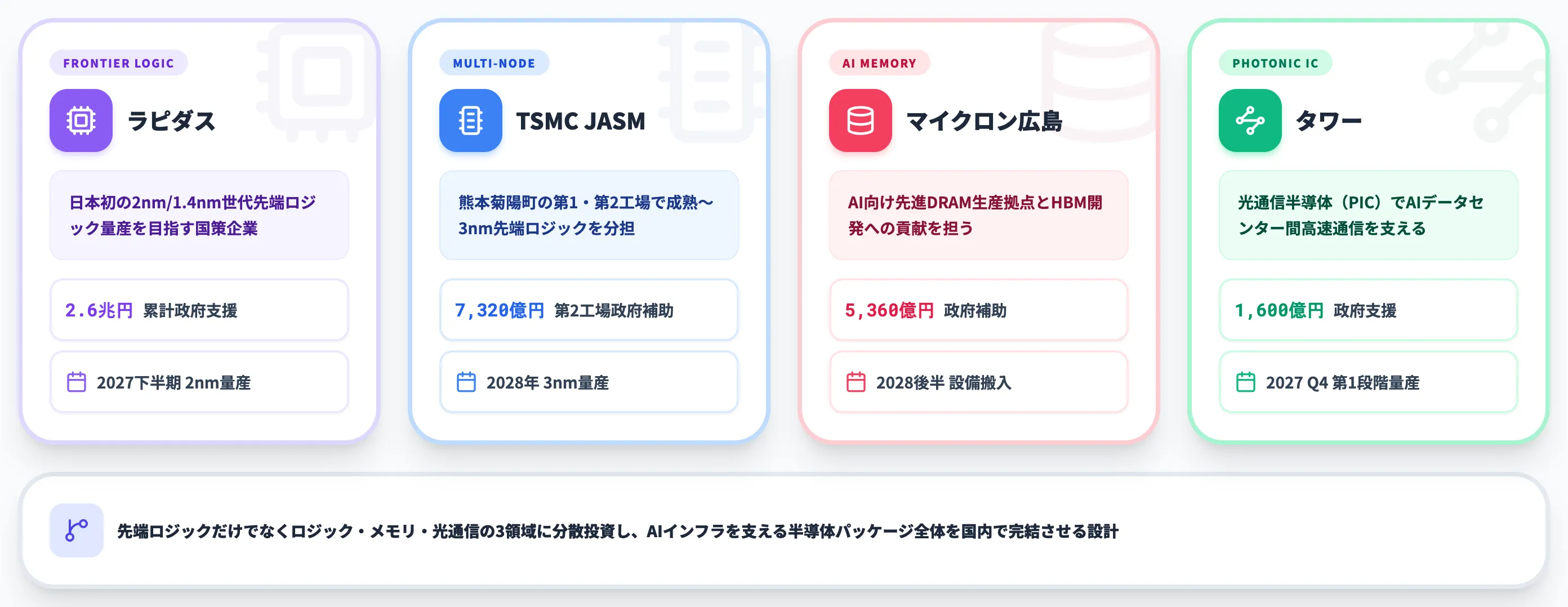

フレームに基づく支援がどの企業にどれだけ流れているのかを整理すると、AI・半導体政策の実態が具体的に見えてきます。ここでは、2026年時点で大型支援が確定している主要4プレイヤーの内訳を整理します。

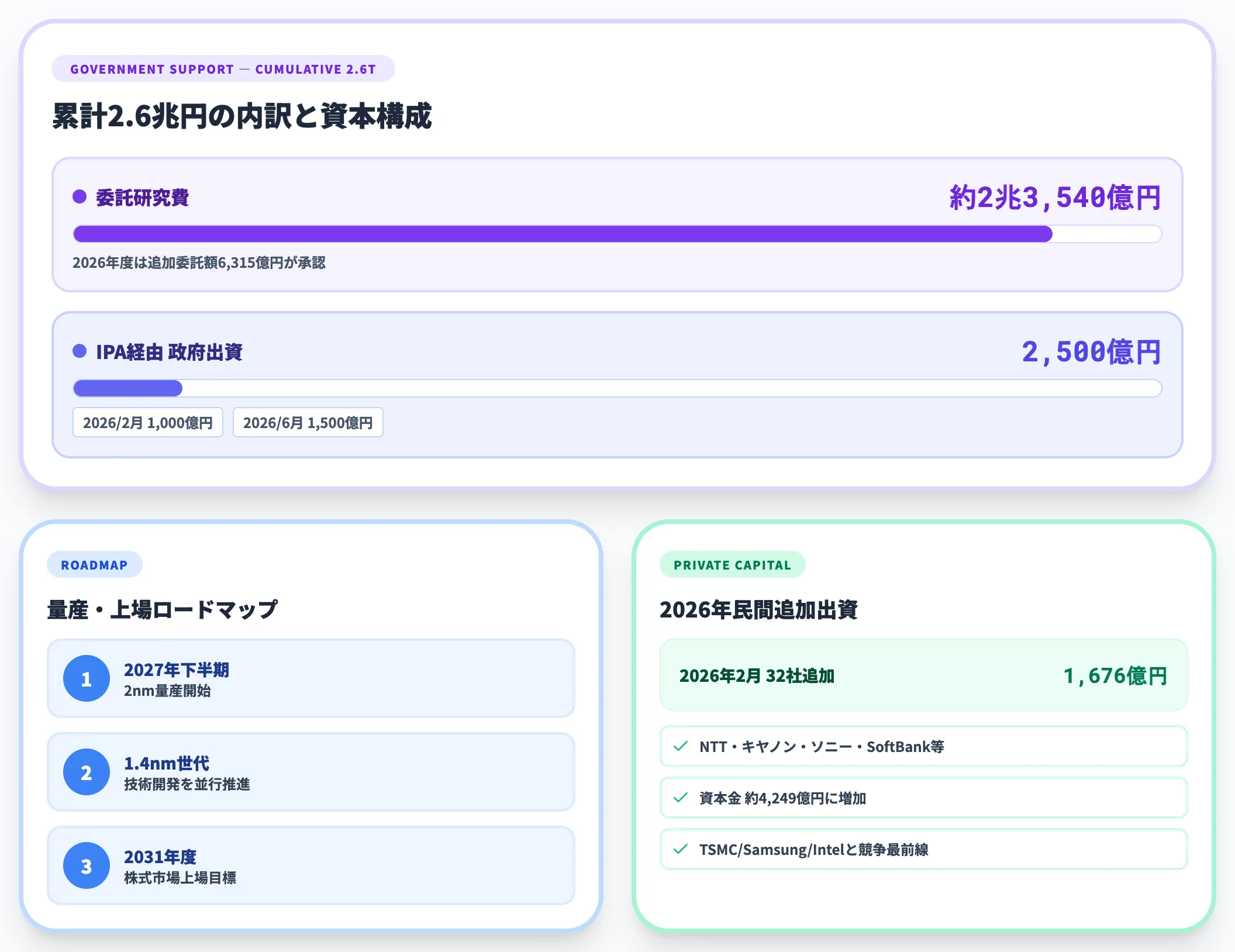

ラピダス——政府支援累計2.6兆円、2027年下半期2nm量産へ

ラピダスは、日本初の2ナノメートル世代先端ロジック半導体の量産を目指す国策企業です。累計の政府支援は約2.6兆円に達しており、その内訳は委託研究費約2兆3,540億円と、IPA経由の政府出資2,500億円で構成されます。

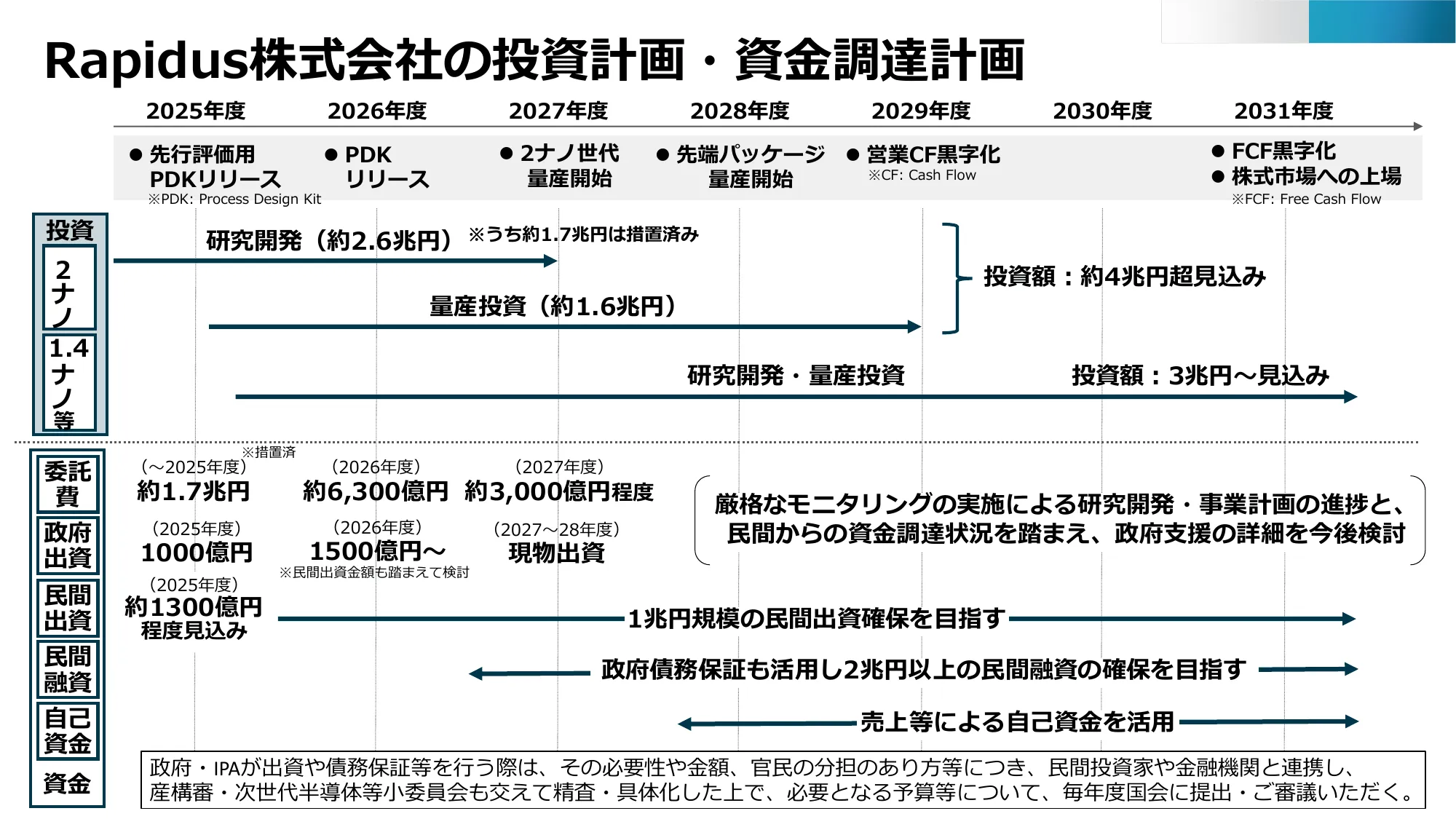

Rapidus実施計画に示された2025〜2031年度の投資・委託・政府出資・民間出資の全体年表（出典：経済産業省 情報処理促進法 Rapidus実施計画）

支援は「委託研究費＋政府出資」の2本柱です。2026年度は追加の委託額として6,315億円が承認され、加えてIPA経由の政府出資が2026年2月に1,000億円、6月に追加で1,500億円投入され、IPA経由の政府出資は累計2,500億円に達しました。

民間側の動きも顕著で、2026年2月にはNTT・キヤノン・ソニーグループ・SoftBankを含む32社が計1,676億円を追加出資し、資本金は約4,249億円に増加しています。ラピダスの実施計画上、2027年下半期に2nm量産開始、2031年度に株式市場への上場を目指すロードマップが公式に設定されています。

さらに1.4nm世代の技術開発も並行して進められる見通しで、TSMC・Samsung・Intelとの技術競争の最前線に日本製ロジックが戻る絵姿が描かれています。

TSMC JASM——熊本第2工場は3nmを採用、2028年に量産開始予定

熊本県菊陽町のTSMC日本子会社JASMは、第1工場に続く第2工場の建設が進行中で、政府補助は最大7,320億円が決定しています。

TSMCは2026年4月、第2工場で3nm世代を採用し2028年に量産開始する計画を発表しました（旧計画の投資額約2兆1,000億円・月産6.3万枚等は3nm採用に伴い変動する可能性があるため、更新値の公表待ちです）。

なお、2026年1〜3月期にはJASMが量産開始以来初の四半期黒字化を達成したとも報じられており、事業性と国家戦略の両面が結果に結びつきつつあります。

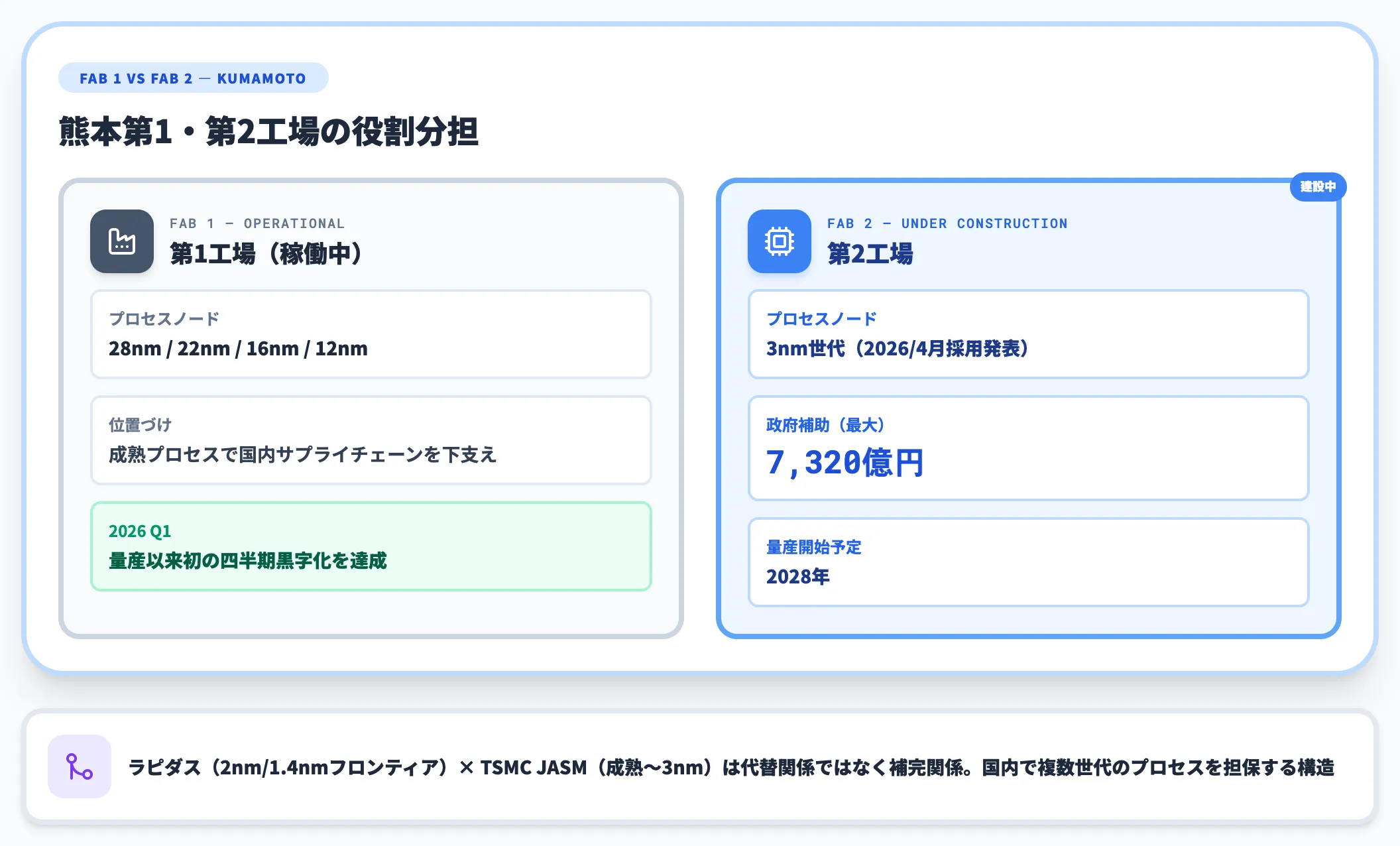

ラピダスが「フロンティア寄りの2nm/1.4nm」を担うのに対し、TSMC JASMは第1工場の28nm/22nm・16nm/12nmから第2工場の3nmまで複数世代のプロセスで日本国内のサプライチェーンを支える役割です。両者は代替関係ではなく補完関係にあります。

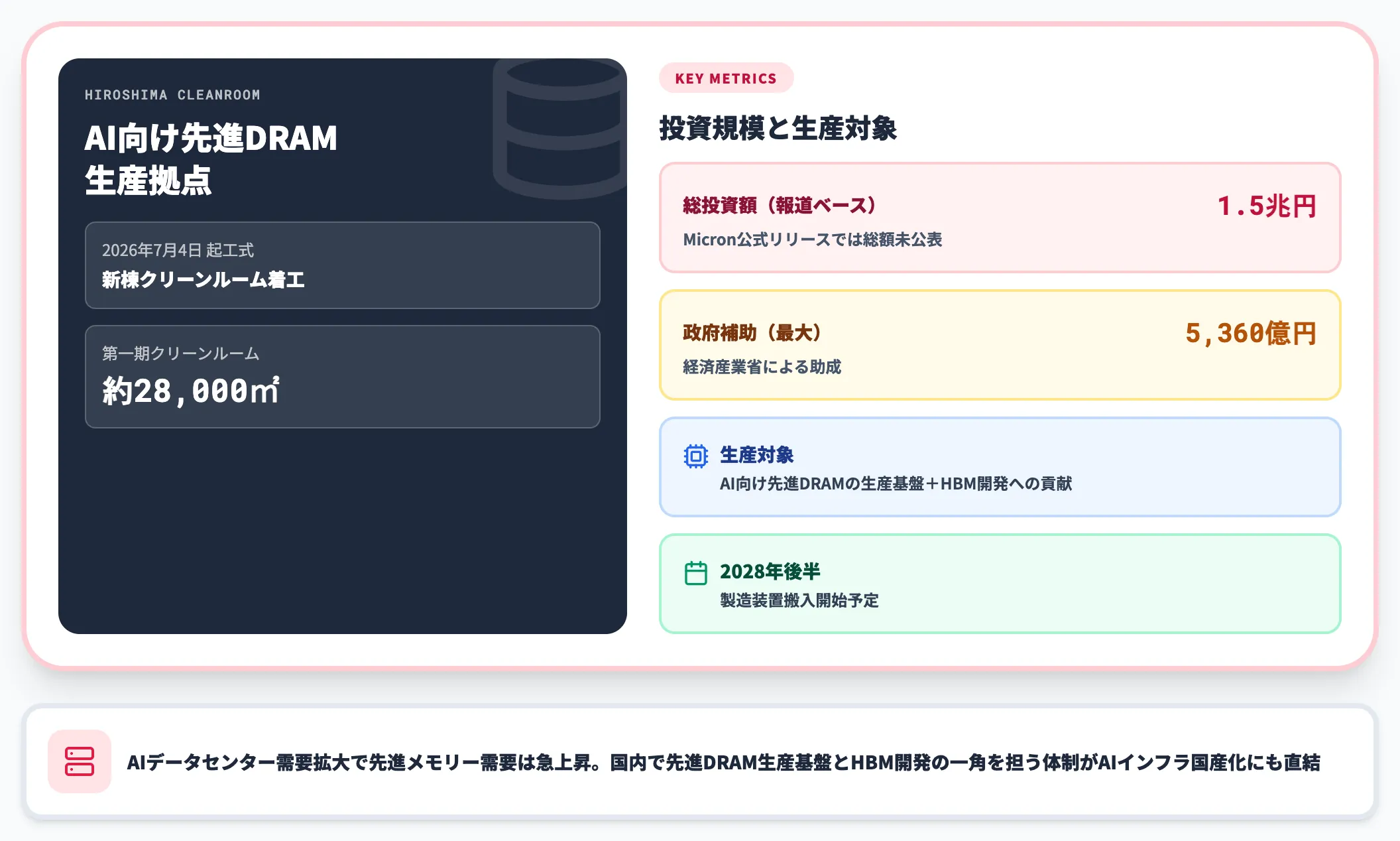

マイクロン広島——AI向け先進DRAMの生産基盤とHBM開発、1.5兆円投資

米マイクロン・テクノロジーは、東広島市の広島工場をAI向け先進メモリの生産拠点として増強しています。

2026年7月4日には新棟クリーンルームの起工式が実施され、第一期工事のクリーンルームは約28,000㎡です。

• 総投資額
  1.5兆円（報道ベース。Micron公式リリースでは総額未公表）



• 政府補助
  最大5,360億円（経済産業省による助成）



• 生産対象
  AI向け先進DRAMの生産基盤と、HBM開発への貢献



• 主要マイルストン
  第一期クリーンルームは2026年7月着工、2028年後半に製造装置搬入開始予定

AIデータセンター需要の急拡大が先進メモリー需要を押し上げており、日本国内で先進DRAMの生産基盤とHBM開発の一角を担う体制が整うことは、AIインフラ側の国産化にも効いてきます。

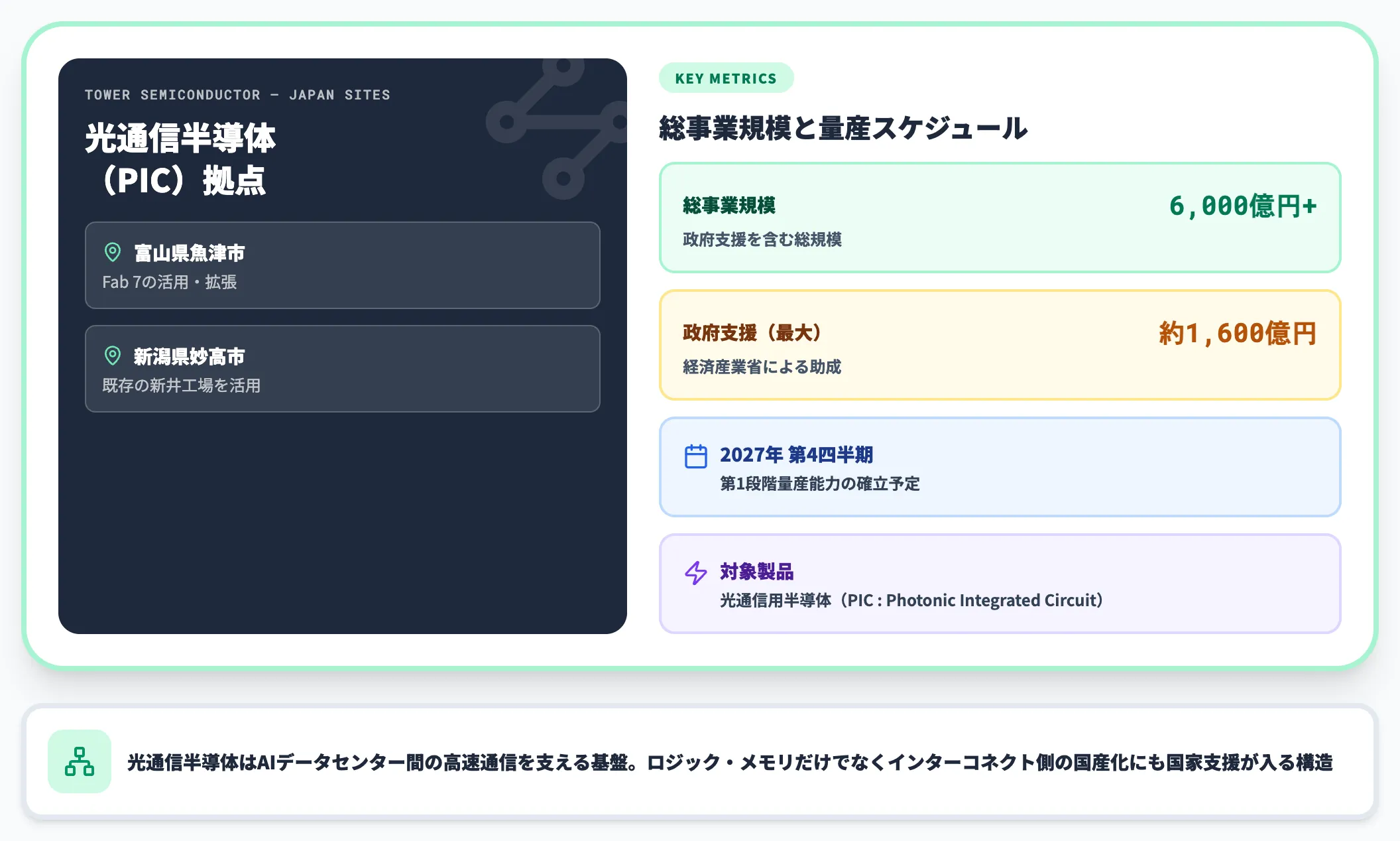

タワーセミコンダクター——政府支援を含む総事業規模6,000億円超

イスラエルのタワーセミコンダクターは、富山県魚津市と新潟県妙高市を拠点に、光通信用半導体（PIC：Photonic Integrated Circuit）の生産体制を拡充しています。

公式発表によれば政府支援最大約1,600億円を含む総事業規模は6,000億円超で、既存の新井工場と魚津のFab 7を活用・拡張し、2027年第4四半期に第1段階の量産能力確立を予定しています。

光通信半導体は、AIデータセンター間の高速通信を支える基盤技術です。ロジック・メモリだけでなく、AI基盤を動かすインターコネクト側の国産化にも国家支援が入っている構造がここで見えてきます。

主要プレイヤー横断マップ

以下の表で、4プレイヤーの支援内訳を横断的に整理しました。

プレイヤー	領域	政府支援	投資計画（見込み含む）	主要マイルストン
ラピダス	先端ロジック（2nm/1.4nm）	累計約2.6兆円（委託研究費約2兆3,540億円＋政府出資2,500億円）	2nm世代で約4兆円超見込み、1.4nm世代等で3兆円〜見込み（政府＋民間で資本金は約4,249億円）	2027年下半期2nm量産、2031年度上場目標
TSMC JASM	成熟〜3nm先端ロジック	第2工場最大7,320億円	第2工場は3nm採用に伴い更新値待ち（旧計画は約2兆1,000億円）	第2工場は2028年に量産開始予定
マイクロン広島	AI向け先進DRAM、HBM開発貢献	最大5,360億円	1.5兆円（報道ベース）	2026年7月新棟着工、2028年後半設備搬入予定
タワーセミコンダクター	光通信半導体（PIC）	最大約1,600億円	総事業規模6,000億円超	2027年Q4に第1段階量産能力確立予定

この表から読み取れるのは、日本の半導体政策が「先端ロジックだけに集中投資」しているわけではなく、ロジック・メモリ・光通信という異なる領域に分散投資して、AIインフラを支える半導体パッケージ全体を国内で完結させにいっているという点です。

支援対象の技術側の動きまで押さえたい場合は、半導体設計を変えるAI×EDAや半導体工場のAI活用もあわせて参照してください。

---

AIインフラ側の国家戦略——Vera Rubin AIファクトリーとGENIAC

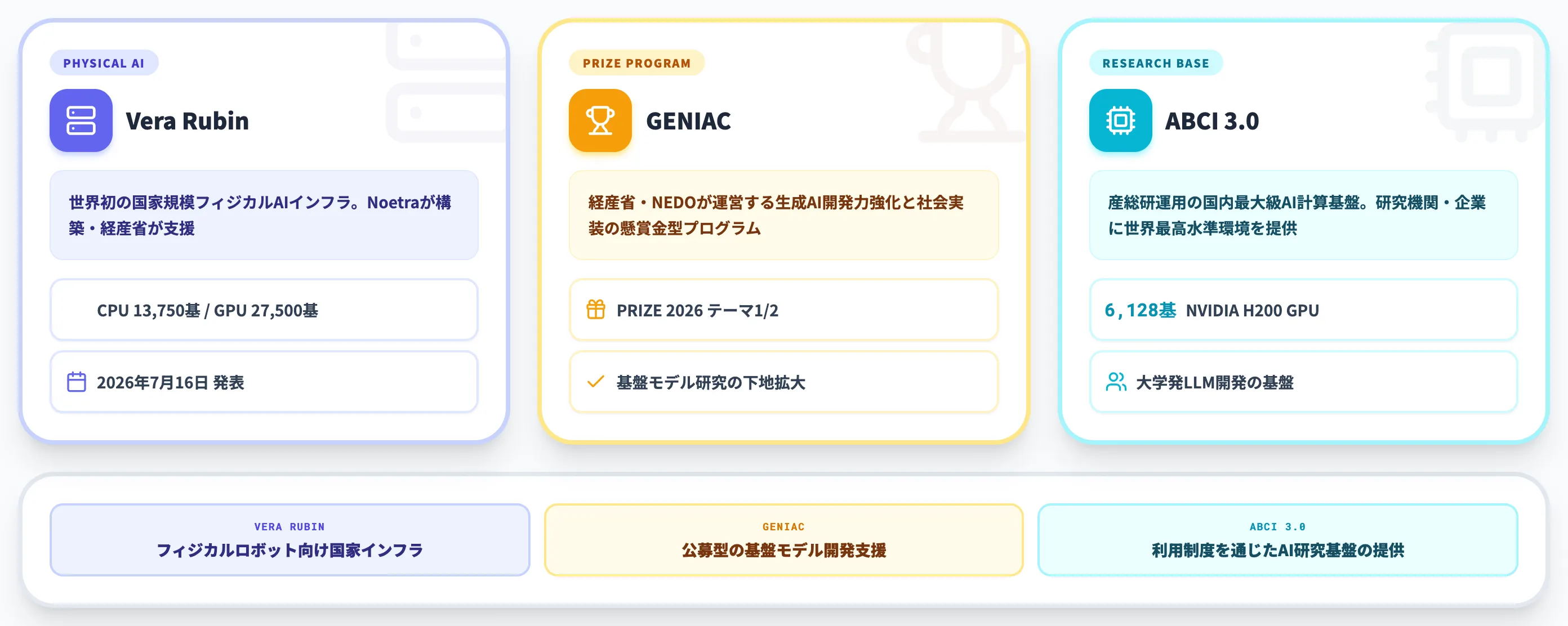

AI・半導体政策は「半導体製造」だけではなく、その半導体を使って動く「AIコンピューティング基盤」側の国家戦略とセットで進んでいます。ここでは、AIインフラ側の主要な施策・基盤を整理します。

NVIDIA国家AIインフラ「Vera Rubin AIファクトリー」

2026年7月16日、NVIDIAは日本政府・Noetraと連携し、Noetraが構築・経済産業省が支援する「NVIDIA Vera Rubin AIファクトリー」の立ち上げを発表しました。世界初の国家規模フィジカルAIインフラで、以下のスペックで構築予定です。

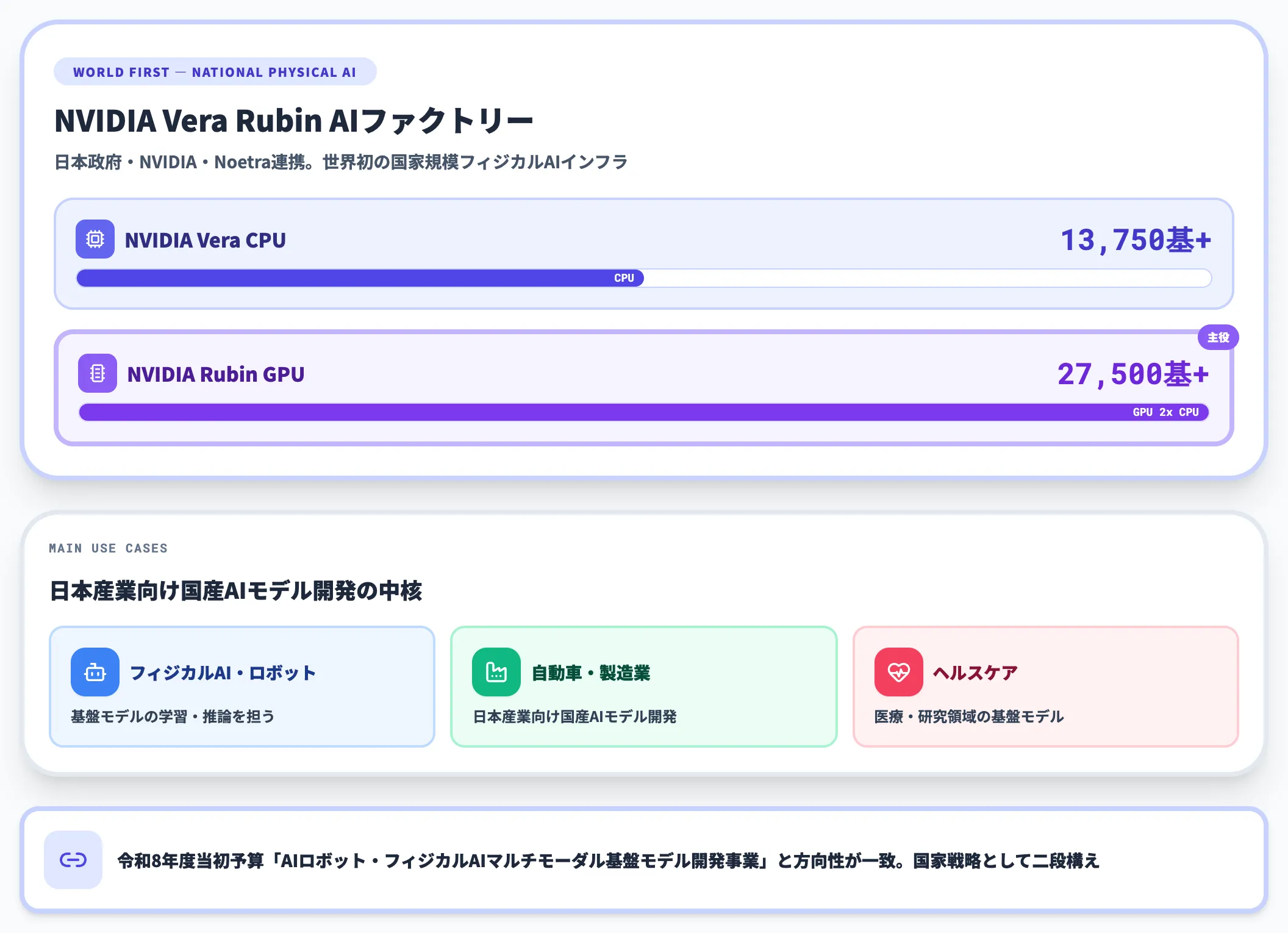

Noetraが構築し、経済産業省が支援する国家規模AIインフラ「Vera Rubin AIファクトリー」（2026年7月発表）（出典：NVIDIA Japan Blog）

• NVIDIA Vera CPU
  13,750基以上



• NVIDIA Rubin GPU
  27,500基以上



• 主用途
  フィジカルAI・ロボット基盤モデルの学習・推論、日本の自動車・ロボティクス・ヘルスケア・製造業向けの国産AIモデル開発

これは、経産省がフレームの令和8年度当初予算で新設した「AIロボット・フィジカルAIを見据えたマルチモーダル基盤モデル開発事業」と方向性が一致しています。半導体製造の国産化と並行して、AIコンピューティング基盤も国家戦略として整備する二段構えです。

NVIDIA AI Factoryの概念自体は民間ベースで先行していましたが、今回の日本発表はNoetraが構築主体・経済産業省が支援する国家規模インフラという設計で、民間案件との重みが大きく異なります。

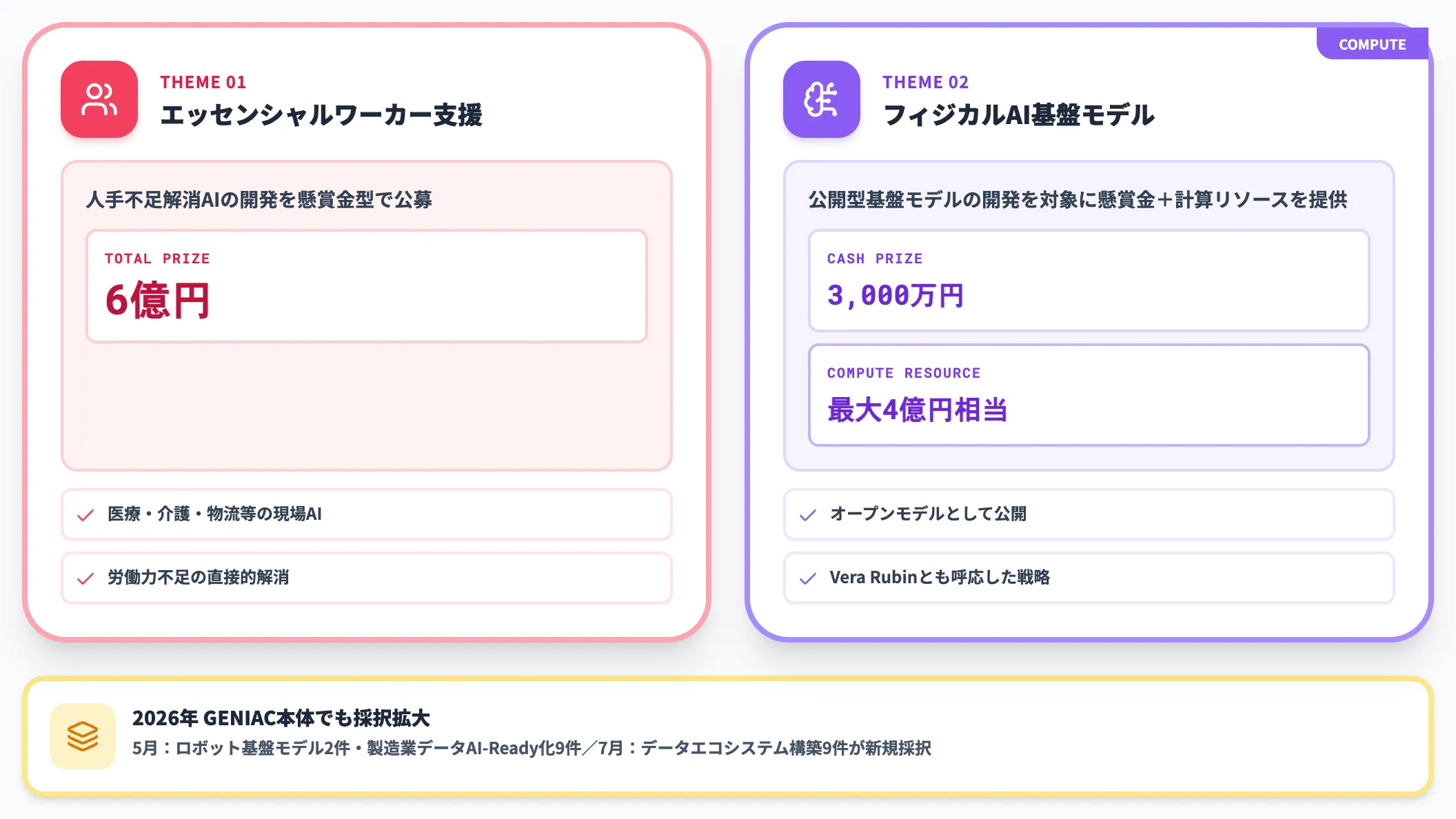

GENIAC-PRIZE 2026——懸賞金型のAI開発支援

経産省とNEDOは、GENIAC（Generative AI Accelerator Challenge）を通じて生成AIの開発力強化・社会実装を支援しています。2026年5月には、その懸賞金型プログラム「GENIAC-PRIZE 2026」の実施が正式発表されました。

• テーマ1: エッセンシャルワーカーの人手不足解消AI
  懸賞金総額6億円



• テーマ2: フィジカルAI向け公開型基盤モデル開発
  懸賞金3,000万円＋計算リソース最大4億円相当

加えてGENIACでは、2026年5月にはロボット基盤モデル2件・製造業データのAI-Ready化9件、7月にはデータエコシステム構築9件が新規採択されるなど、AIエージェント開発の下地となる基盤モデル研究への支援が拡大しています。

ABCI 3.0——産総研の国産AI計算基盤

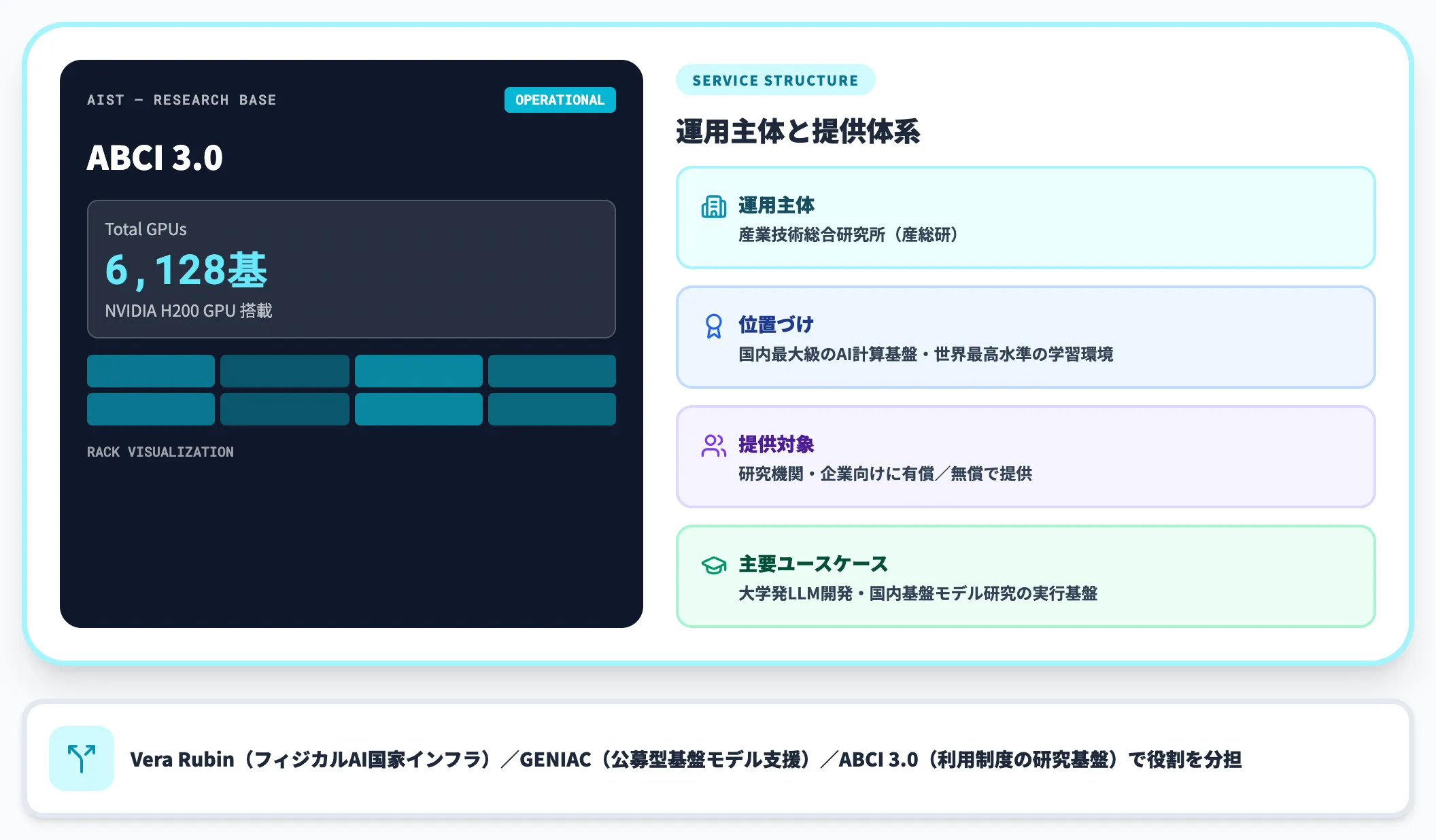

産業技術総合研究所が運用するABCI 3.0は、NVIDIA H200 GPUを6,128基搭載する国内最大級のAI計算基盤です。研究機関や企業に対して世界最高水準のAI学習環境を有償・無償で提供し、大学発のLLM開発や国内基盤モデル研究の実行基盤として機能しています。

Vera Rubin AIファクトリー・GENIAC・ABCI 3.0は、それぞれ役割の異なる施策・基盤です。

Vera Rubinはフィジカルロボット向けの国家インフラ、GENIACは公募型の基盤モデル開発支援、ABCI 3.0は利用制度を通じたAI研究基盤の提供という棲み分けで、企業は各施策・基盤の公募条件や利用制度に応じて活用することになります。

---

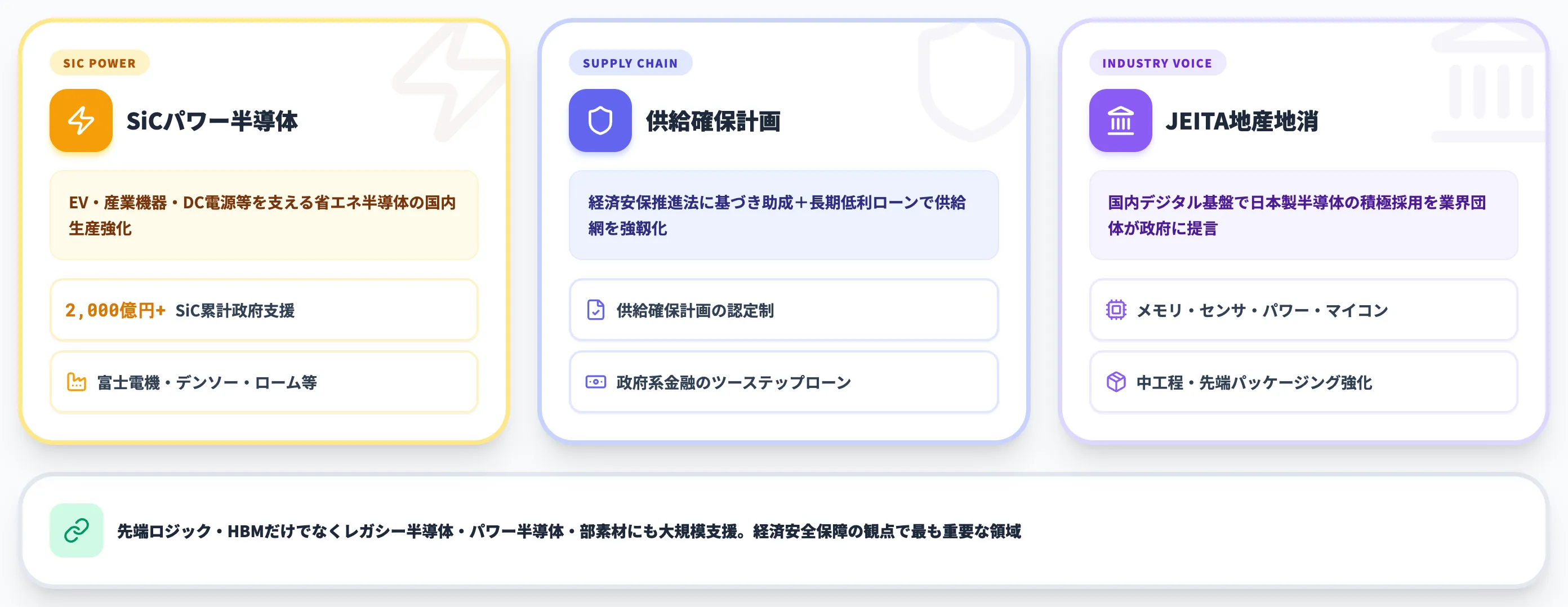

パワー半導体・部素材のサプライチェーン強靱化支援

先端ロジックやHBM等の大型案件が注目されがちですが、日本の半導体政策はレガシー半導体・パワー半導体・部素材といったサプライチェーンの中間層にも並行して大きな支援を投じています。

ここは経済安全保障の観点で最も重要な領域です。

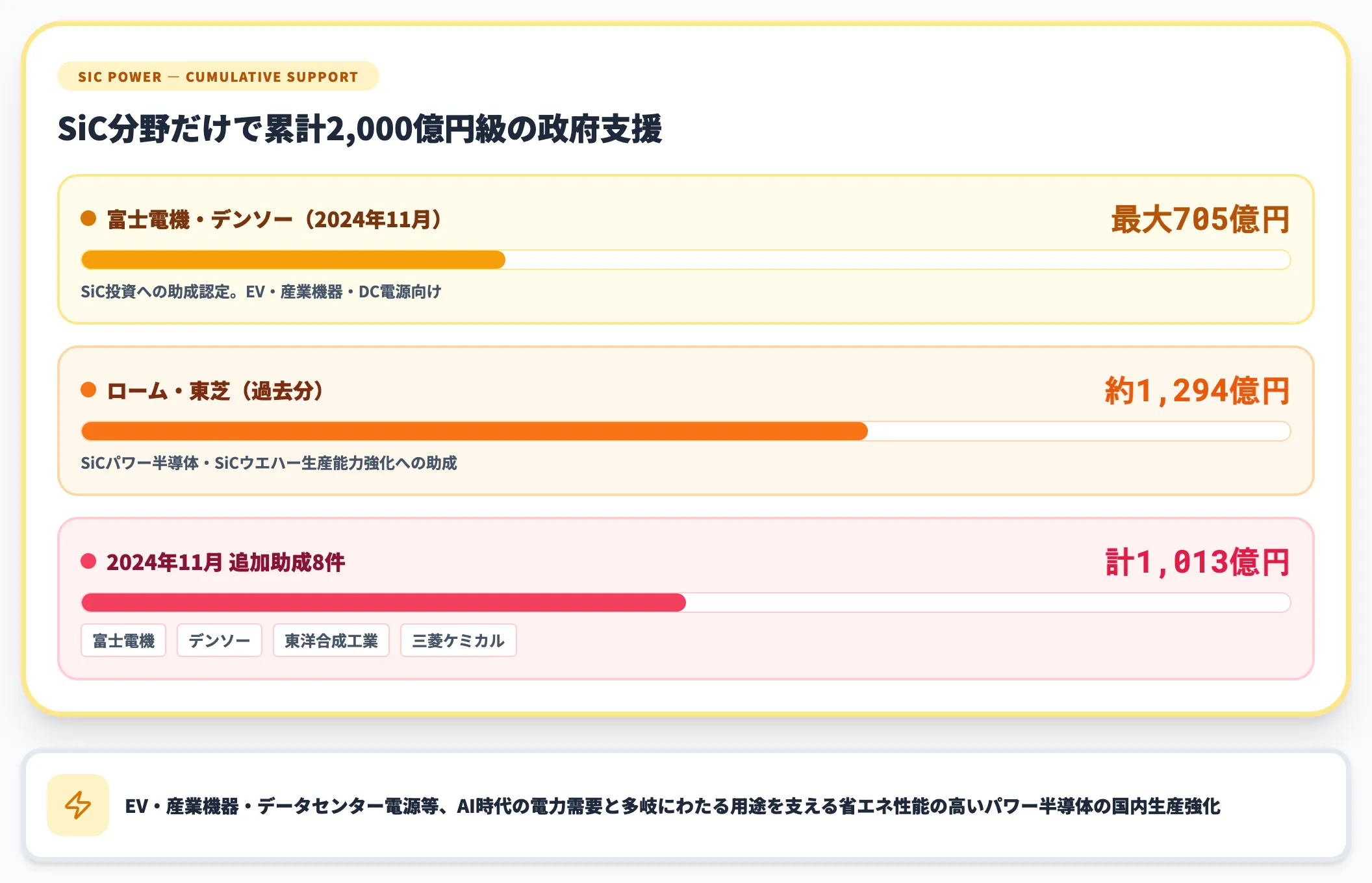

SiCパワー半導体への1,000億円級支援

経産省は、富士電機とデンソーのSiC（シリコンカーバイド）パワー半導体投資に対して最大705億円の助成を認定しました。
これは省エネ性能の高いパワー半導体の国内生産基盤を強化するもので、EV・産業機器・データセンター電源など多岐にわたる用途を支えます。

SiCパワー半導体の政府支援は今回が初めてではなく、過去にはロームと東芝のSiCパワー半導体・SiCウエハー生産能力強化に約1,294億円が助成されています。SiC分野だけで累計2,000億円級の政府支援が動いている構造です。

富士電機・デンソー案件を含めた2024年11月の追加助成は、富士電機・デンソー・東洋合成工業・三菱ケミカル等の8件で計1,013億円にのぼり、パワー半導体だけでなく半導体部素材や電子部品の国内生産強化も含まれています。

経済安全保障推進法に基づく供給確保計画と支援制度

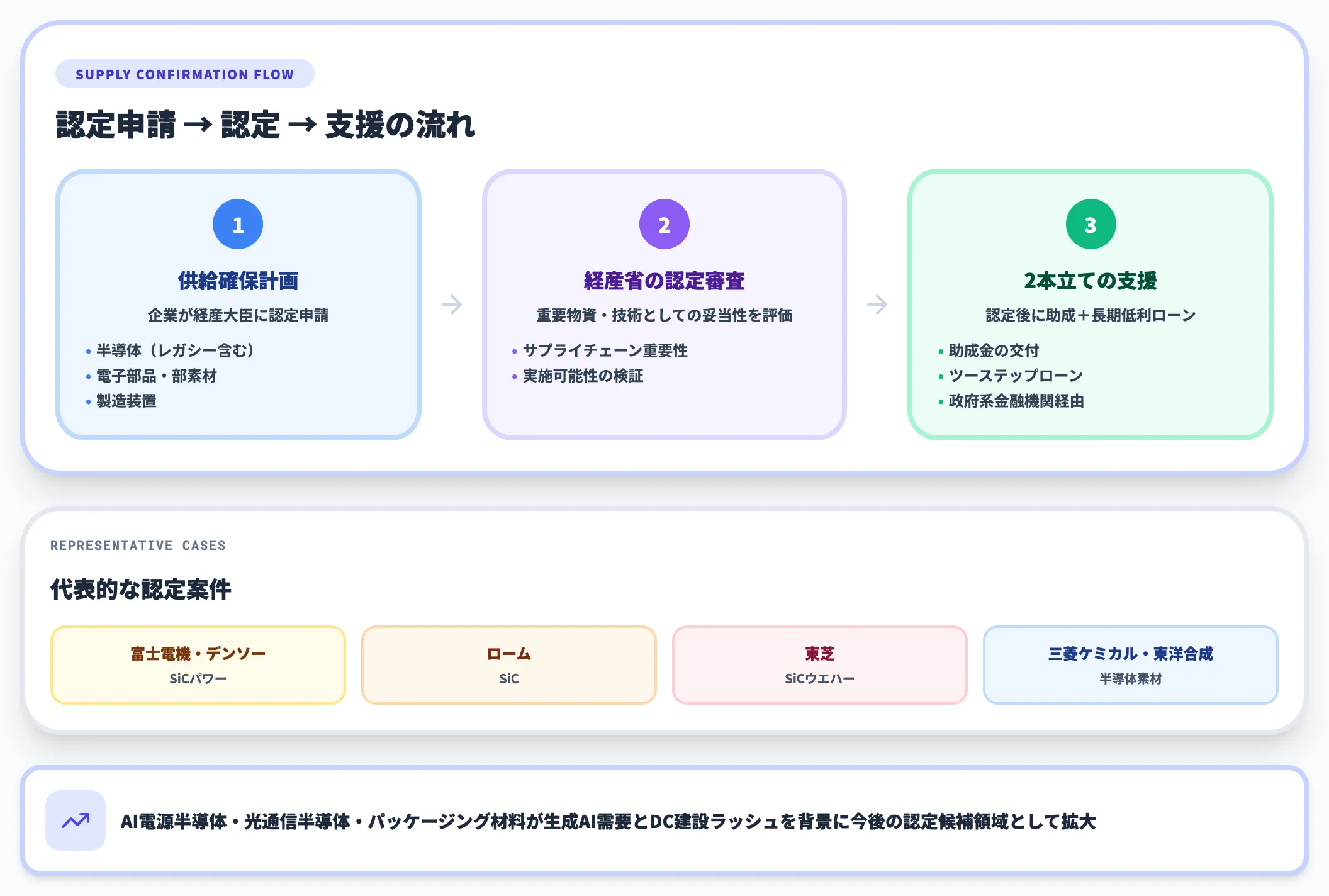

経済安全保障推進法に基づく制度では、企業が「供給確保計画」を経産大臣に認定申請し、認定を受けると助成金と政府系金融機関を通じた長期・低利のツーステップローンで支援を受けられます。

• 対象領域
  半導体（レガシー含む）、電子部品、部素材、製造装置



• 支援形態
  助成、政府系金融機関を通じた長期・低利のツーステップローン



• 代表案件
  富士電機・デンソーSiC、ロームSiC、東芝SiCウエハー、三菱ケミカル・東洋合成の半導体素材

AI関連の電源半導体・光通信半導体・パッケージング材料も、生成AI需要とデータセンター建設ラッシュを背景に注目分野として広がっており、今後の認定案件の対象領域として重みが増しつつあります。

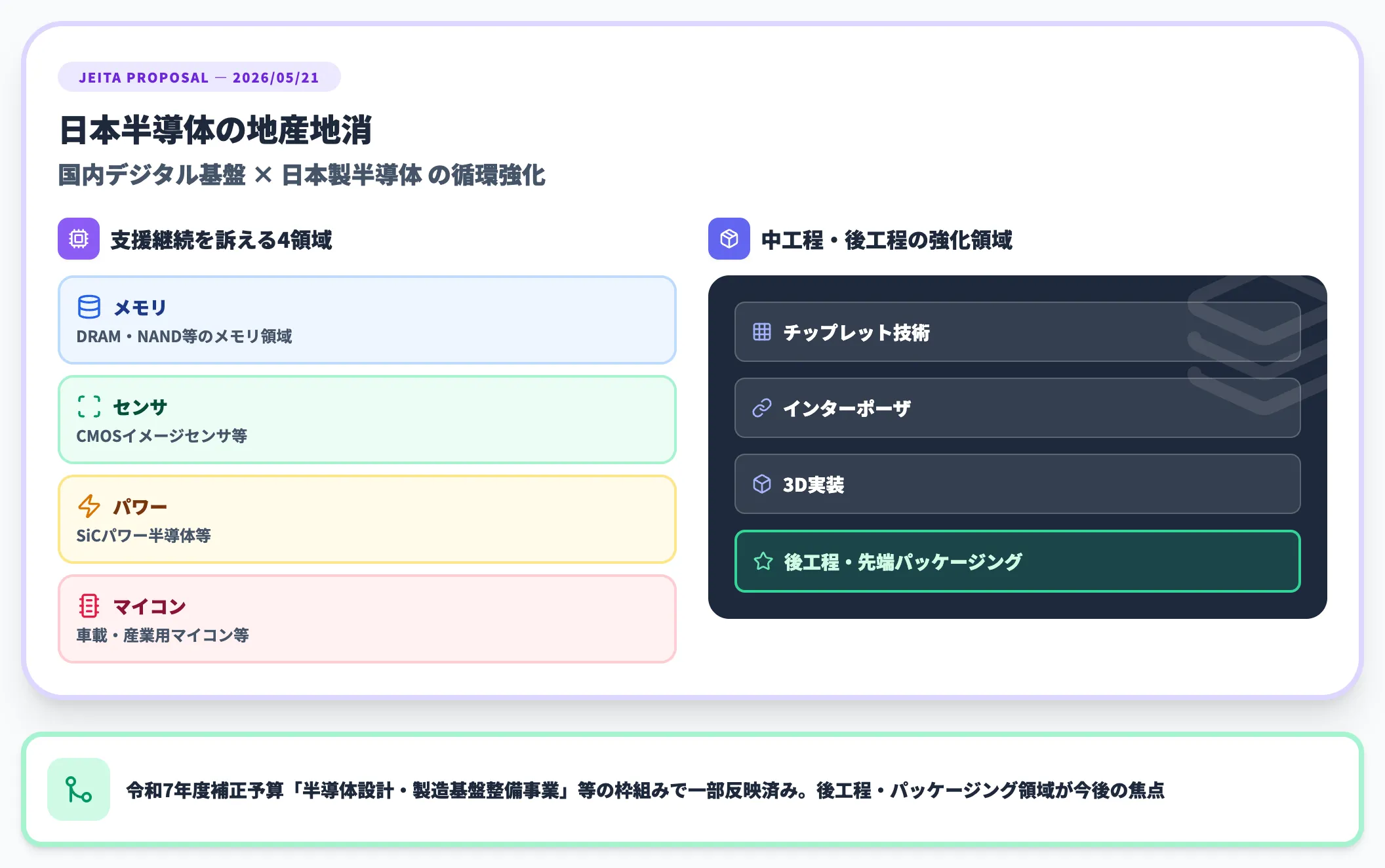

JEITAが提言する「地産地消」戦略

半導体業界団体のJEITA（電子情報技術産業協会）は、2026年5月21日に「半導体戦略2026」を経産省・文科省に提言しました。

中核メッセージは「日本半導体の地産地消」——つまり日本国内のデジタル基盤（データセンター・製造業設備・車載など）で日本製半導体を積極採用する仕組みを構築せよ、というものです。

JEITA提言は先端ロジック偏重を避け、メモリ・センサ・パワー・マイコンといった広範な領域への長期支援継続と、チップレット・インターポーザ・3D実装などの中工程・先端パッケージング（後工程）への支援強化を強く訴えています。

この提言方向は、令和7年度補正予算の「半導体設計・製造基盤整備事業」等の枠組みで一部反映されており、後工程・パッケージング領域への支援が今後の焦点として広がっています。

---

情報処理促進法改正とIPA経由の出資スキーム

大型案件の裏側では、政府が「補助金交付」だけでなく「株式出資」を使えるようにするための法制度整備が進んでいます。ここでは、その核となる情報処理促進法改正の中身を整理します。

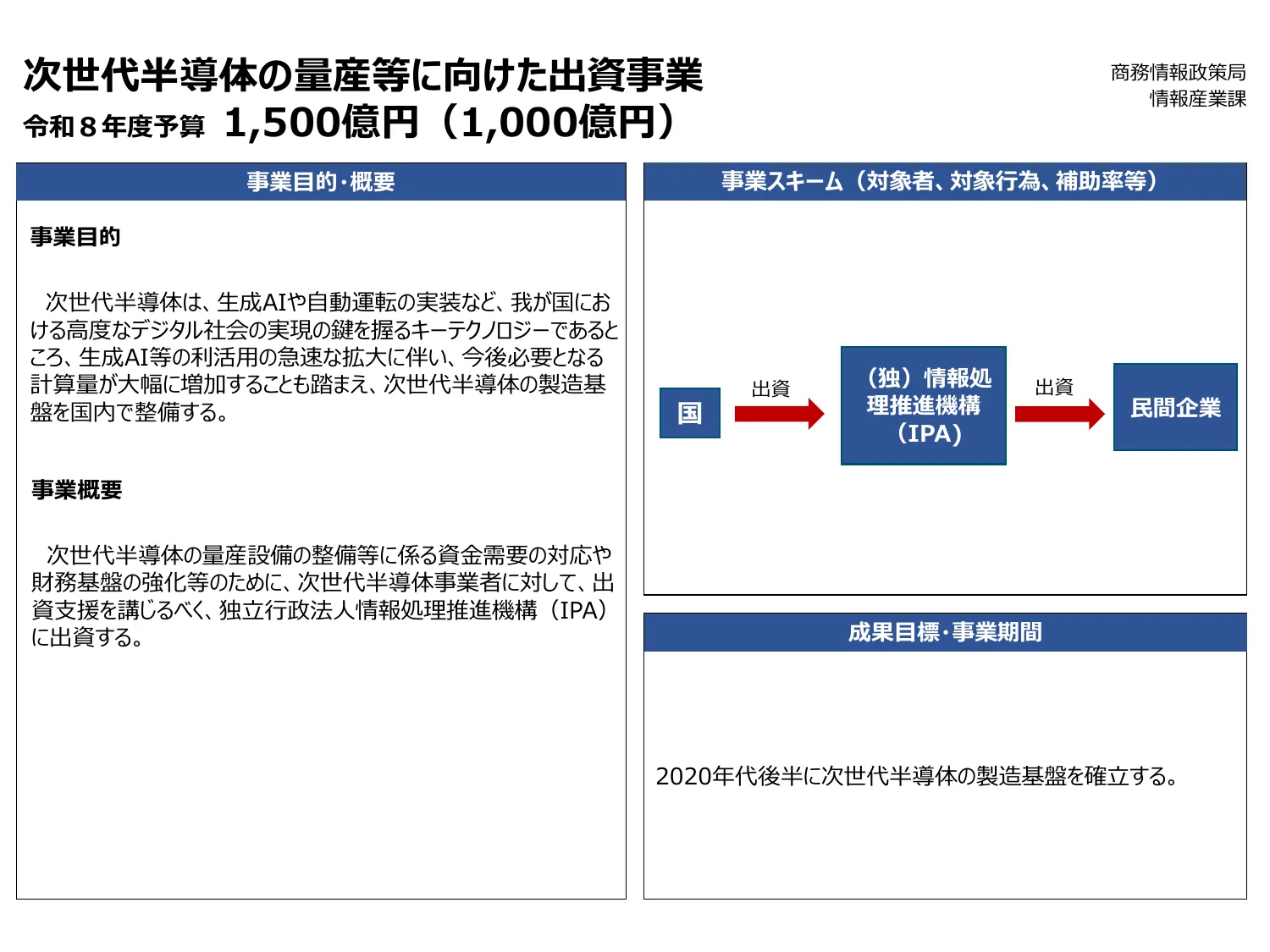

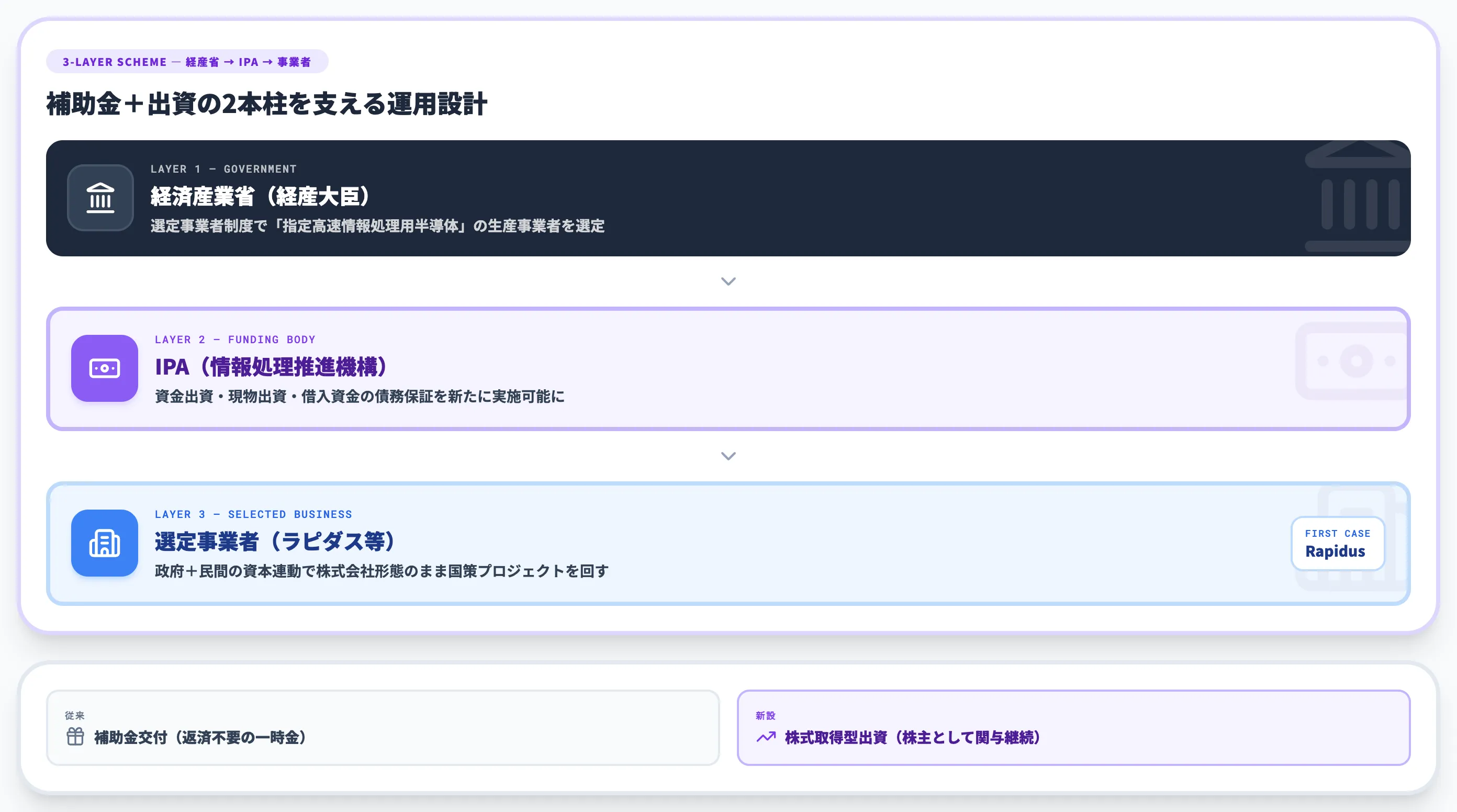

情促法改正で新設された「次世代半導体の量産等に向けた出資事業」のスキーム。国からIPAへ交付、IPAから民間企業へ出資する二段構造（出典：経済産業省 令和8年度当初予算PR資料）

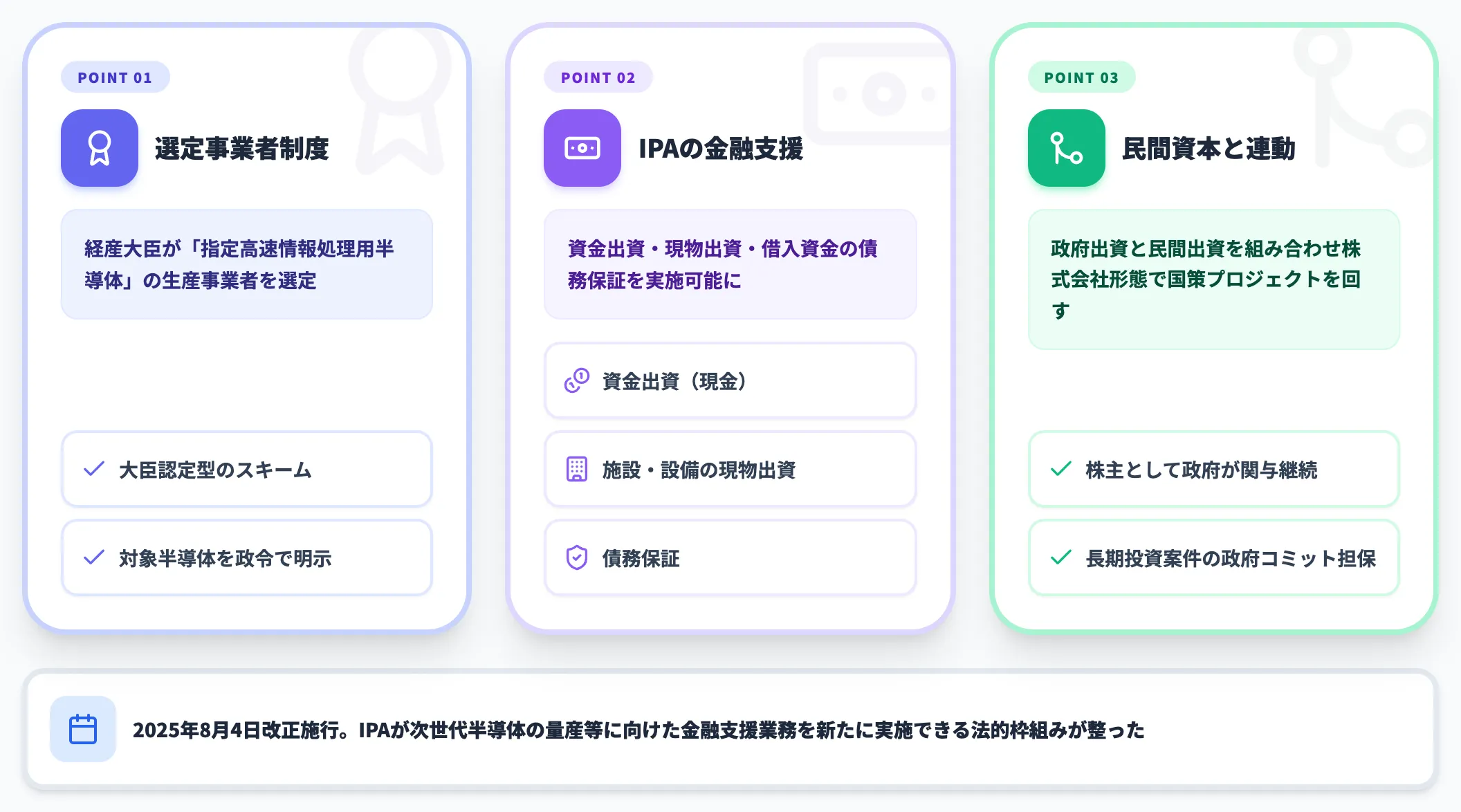

2025年8月改正のポイント

情報処理促進法（情促法）は2025年8月4日に改正され、IPA（独立行政法人情報処理推進機構）が次世代半導体の量産等に向けた金融支援業務を新たに実施できるようになりました。

改正の中核となる仕組みは以下の3点です。

• 選定事業者制度
  経済産業大臣が「指定高速情報処理用半導体」の生産事業者を選定



• IPAによる金融支援
  選定事業者に対して資金出資・施設や設備の現物出資・借入資金の債務保証を実施



• 民間資本との連動
  政府出資と民間出資を組み合わせ、株式会社形態のまま国策プロジェクトを回す

従来の補助金交付は「返済不要の一時金」ですが、出資は「株主として意思決定に関与し続ける」設計です。ラピダスのように10年単位の長期投資が必要な案件で、政府の関与を継続的に担保する仕組みとして機能します。

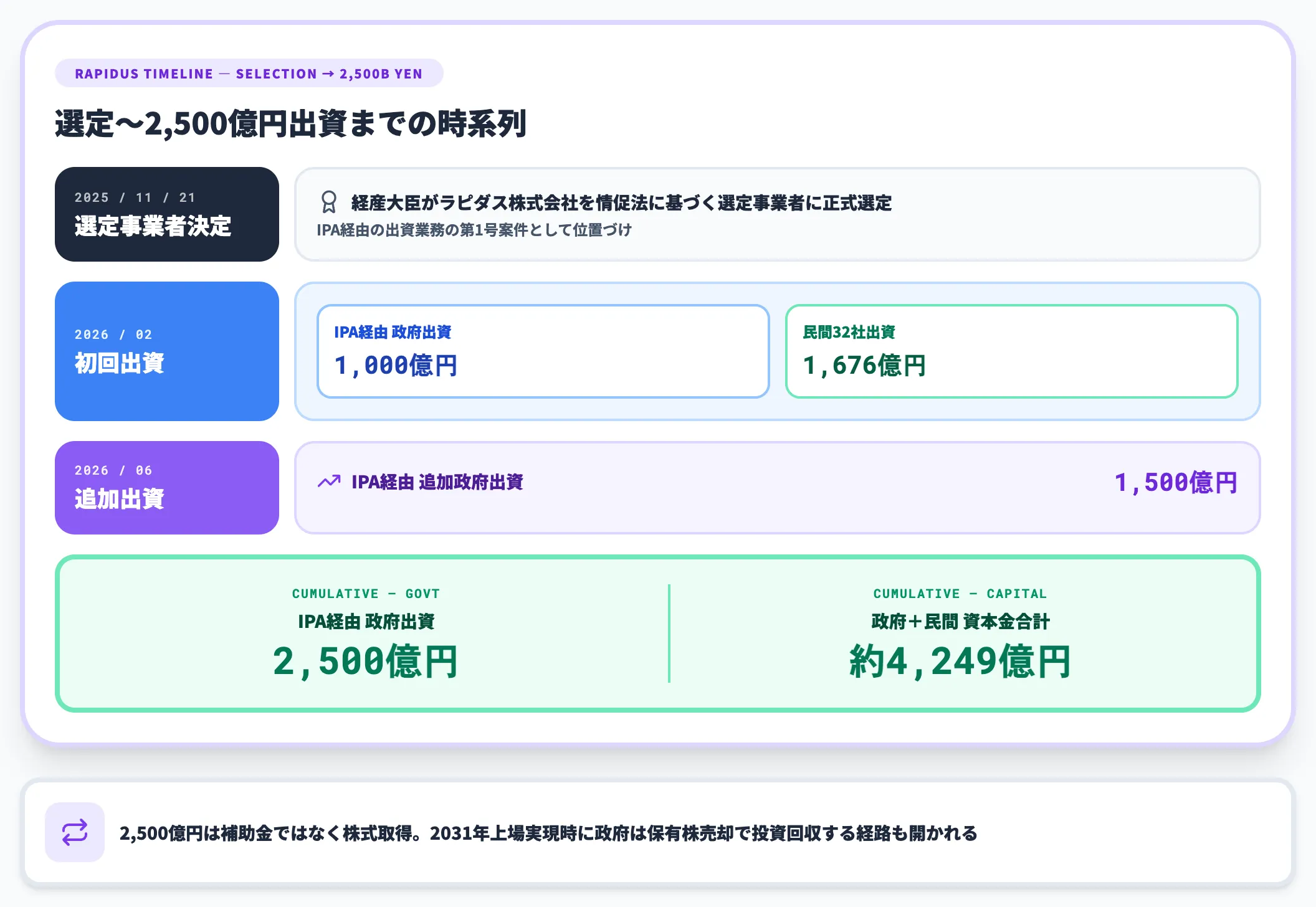

ラピダスへのIPA出資の実例

2025年11月21日、経産大臣は情促法に基づく選定事業者としてラピダス株式会社を正式に選定しました。これに続く2026年の動きは以下のとおりです。

• 2026年2月
  IPA経由の政府出資1,000億円を投入、民間32社が別途1,676億円を出資



• 2026年6月
  IPA経由で追加の政府出資1,500億円を投入



• 累計
  IPA経由の政府出資は2,500億円、政府＋民間の資本金合計は約4,249億円

この2,500億円は「補助金」ではなく「株式取得」なので、ラピダスが2031年度の上場を実現した場合、政府は保有株式を売却して投資回収する経路も開かれます。

純粋な財政支出とは異なる構造で、経済安全保障と財政規律を両立させる工夫が組み込まれています。

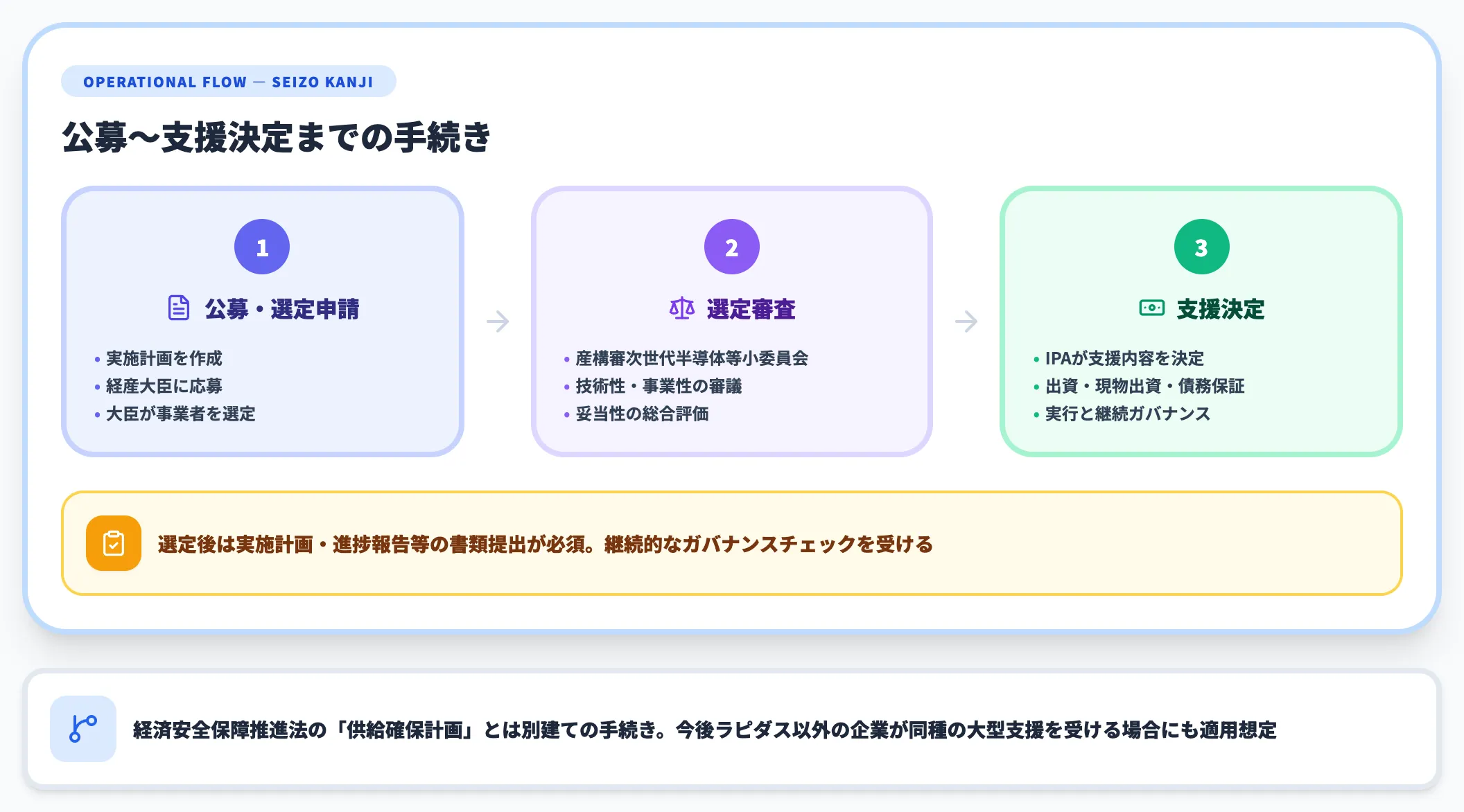

公募・選定・支援の運用フロー

情促法改正では、経産省・IPA・選定事業者の三者間の運用手続きが政令で細かく定義されています。

事業者は公募を経て経産大臣が選定し、選定後は実施計画・進捗報告といった書類の提出が必須で、継続的なガバナンスチェックを受けます（経済安全保障推進法に基づく「供給確保計画」とは別建ての手続きです）。

• 公募・選定申請
  実施計画を添えて経産大臣に応募し、経産大臣が選定



• 選定審査
  産構審次世代半導体等小委員会等での審議



• 支援決定
  IPAが必要に応じて出資・現物出資・債務保証等を決定して実行

この仕組みは、今後ラピダス以外の企業が同種の大型支援を受ける場合にも適用される想定です。

フレームが「補助金＋金融支援」の2本柱で設計されている背景には、この情促法改正で新設されたIPA出資チャネルの存在があります。

---

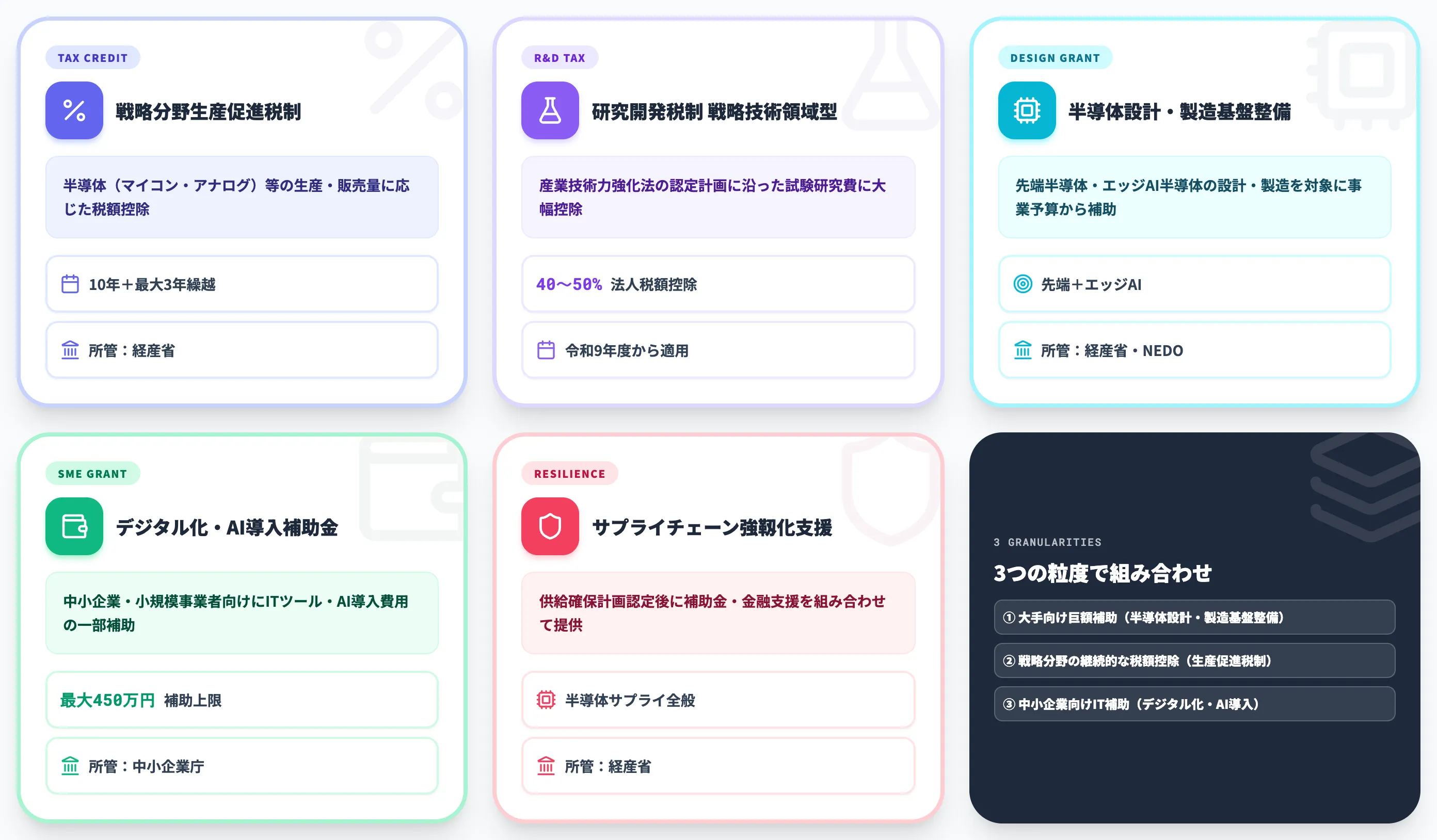

AI・半導体政策関連の主要な補助金・税制優遇プログラム

大手プレイヤー向けの大型支援だけでなく、AI・半導体政策の枠内には中堅・中小企業も活用できる補助金・税制優遇が複数用意されています。ここでは代表的な5プログラムを整理します。

主要な補助金・税制優遇の全体像

以下の表で、AI・半導体政策関連の主要な補助金・税制優遇プログラムを整理しました。

制度名	対象	支援内容	所管
戦略分野国内生産促進税制	半導体（マイコン・アナログ）、EV、SAF、グリーンスチール、グリーンケミカル	生産・販売量に応じた税額控除（半導体は最大3年繰越）	経産省
研究開発税制「戦略技術領域型」（令和9年度から適用）	産業技術力強化法に基づく認定計画の試験研究費	認定計画に沿った自社研究開発は40%、認定研究開発機関との共同・委託研究は50%を法人税から控除	経産省
半導体設計・製造基盤整備事業	先端半導体・エッジAI半導体の設計・製造	事業予算からの補助	経産省・NEDO
デジタル化・AI導入補助金2026	中小企業・小規模事業者	ITツール・AI導入費用の一部補助（最大450万円）	中小企業庁
経済環境変化に応じた重要物資サプライチェーン強靱化支援事業	半導体サプライチェーン全般	供給確保計画認定後に補助金・金融支援	経産省

この表を眺めると、AI・半導体政策の補助金は「大手向けの巨額補助（半導体設計・製造基盤整備事業）」「戦略分野向けの継続的な税額控除（生産促進税制）」「中小企業向けのIT補助（デジタル化・AI導入補助金）」の3つの粒度に整理されていることが分かります。

自社のフェーズに合った制度を選び分ける発想が実務では不可欠です。

戦略分野国内生産促進税制

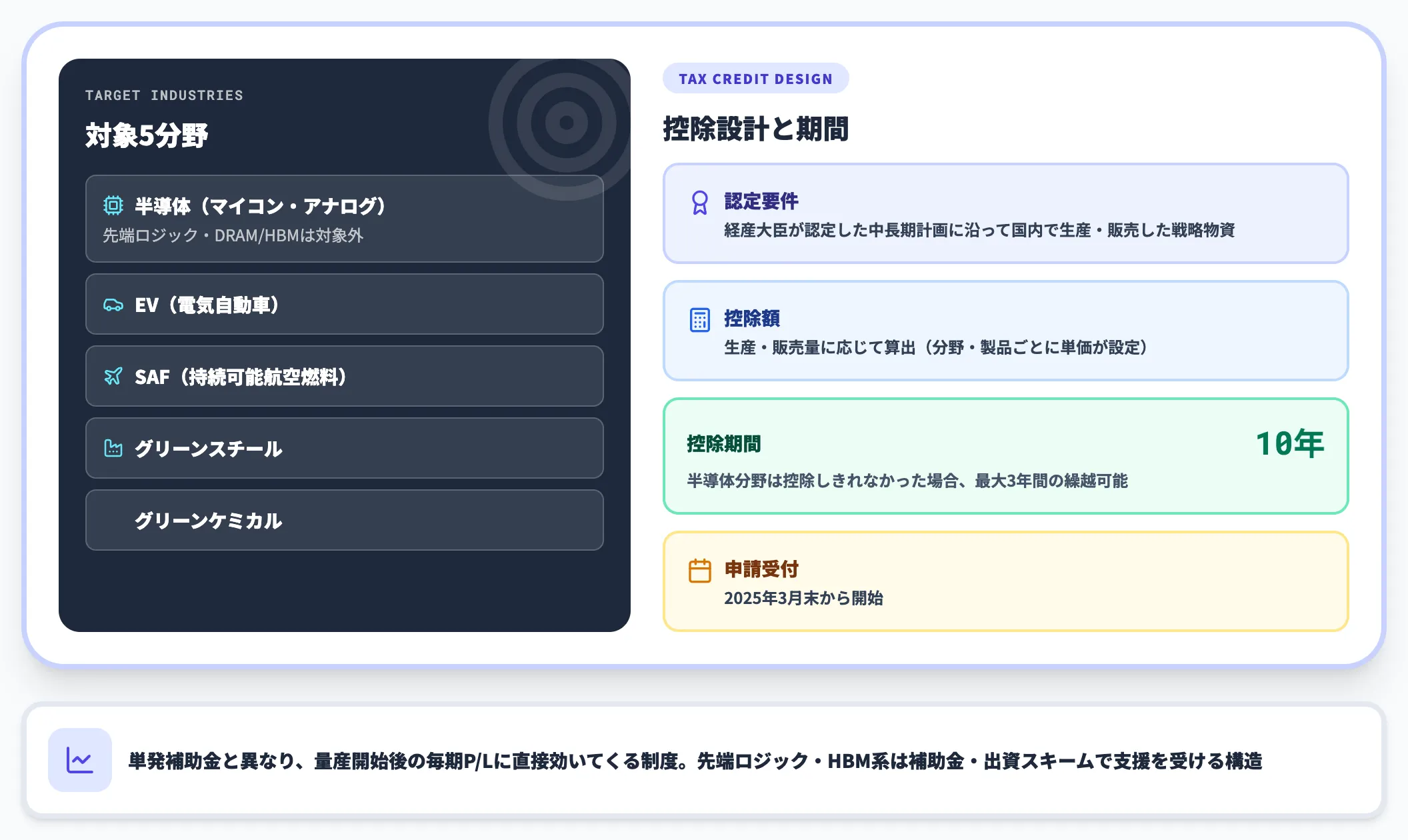

戦略分野国内生産促進税制は、半導体・EV・SAF・グリーンスチール・グリーンケミカルの5分野を対象に、2025年3月末から申請受付が始まった税額控除制度です。

• 対象
  経産大臣が認定した中長期計画に沿って国内で生産・販売した戦略物資。半導体分野の対象製品はマイコン・アナログ半導体で、先端ロジック（ラピダス2nm）やDRAM/HBM（マイクロン広島）は現時点で対象外



• 控除額
  生産・販売量に応じて算出（分野・製品ごとに単価が設定）



• 期間
  10年間の税額控除。半導体分野は控除しきれなかった場合、最大3年間の繰越が可能

単発の補助金と異なり、量産開始後の毎期のP/Lに直接効いてくる制度です。

ただし対象製品は現行制度ではマイコン・アナログ半導体に限定されているため、先端ロジック・DRAM/HBM系の企業は本制度の直接活用ではなく、補助金・出資スキームで支援を受ける構造です。

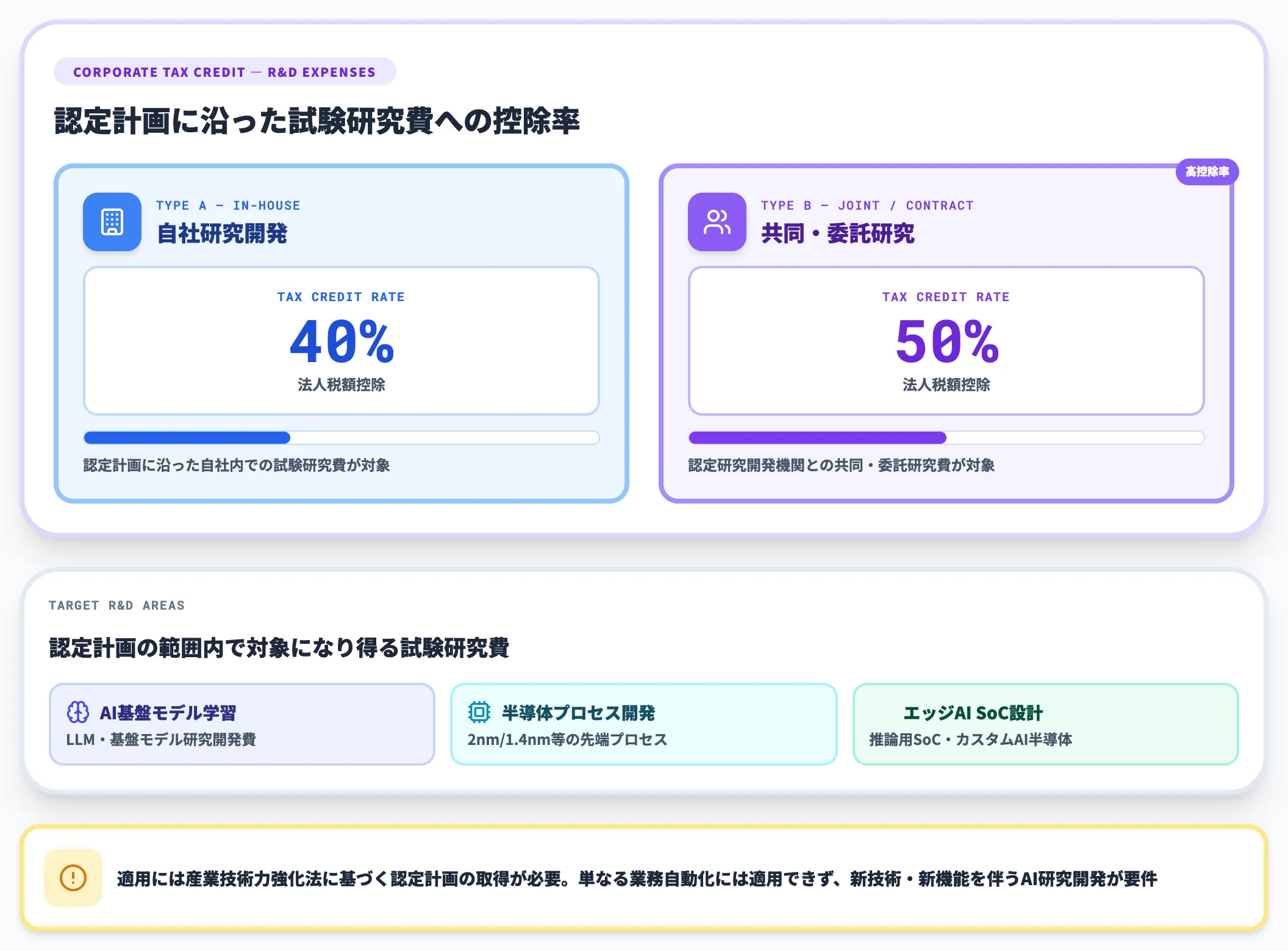

研究開発税制「戦略技術領域型」

令和8年度税制改正で研究開発税制に「戦略技術領域型」が新設され、令和9年度から適用されます。

産業技術力強化法に基づく認定計画に沿った試験研究費について、認定計画に沿った自社研究開発は40%、認定研究開発機関との共同・委託研究は50%の法人税額控除が可能で、AI・半導体・量子などの戦略分野が対象になります。

適用には認定計画の取得が必要で、認定計画の範囲内でAI基盤モデルの学習・半導体プロセス開発・エッジAI SoC設計等の試験研究費が対象になり得ます。

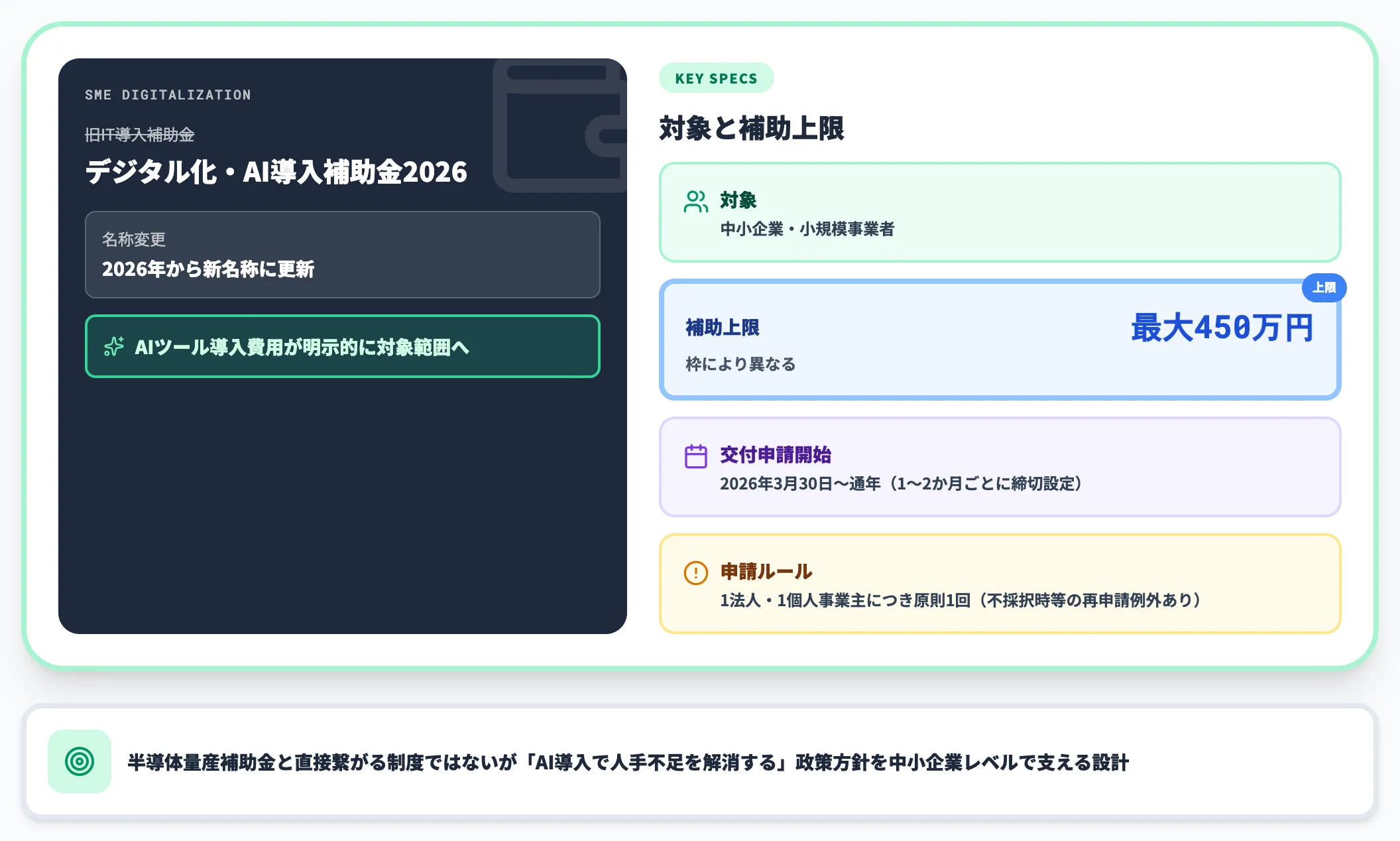

中小企業向け「デジタル化・AI導入補助金2026」

中堅・中小企業がAI・半導体政策の追い風を業務改革に活用する現実的な入口は、デジタル化・AI導入補助金（旧IT導入補助金）です。2026年からは名称が変わり、AIツールの導入費用が明示的に対象範囲に含まれるようになりました。

• 対象
  中小企業・小規模事業者



• 補助上限
  最大450万円（枠により異なる）



• 交付申請開始
  2026年3月30日から通年で1〜2か月ごとに締切設定

大企業向けの半導体量産補助金と直接繋がる制度ではありませんが、「AI導入で人手不足を解消する」政策方針を中小企業レベルで支える設計です。

各業界向けの詳細ガイド

業界別の補助金活用については、製造業向け補助金ガイドやMicrosoft 365 Copilot研修の助成金・補助金活用法などの個別記事で深掘りしています。

自社の業種・規模・AI活用フェーズに応じて、複数の制度を組み合わせる設計が実務では効きます。

---

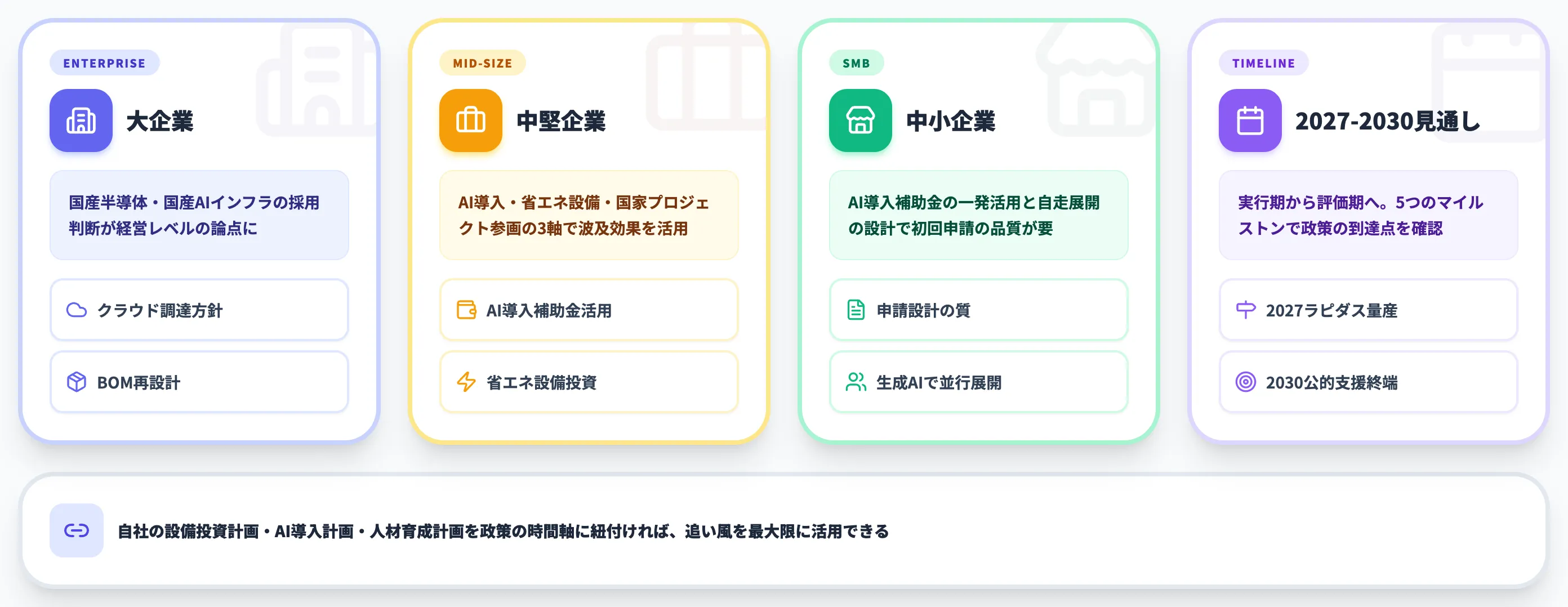

企業がAI・半導体政策を活かす実務論点と今後の見通し

政策の全体像を押さえた上で、企業側がこの追い風をどう業務価値に転換するかを整理します。読者の立場によって取り得るアクションが異なるため、大企業・中堅企業・中小企業の3層に分けて実務論点を提示します。

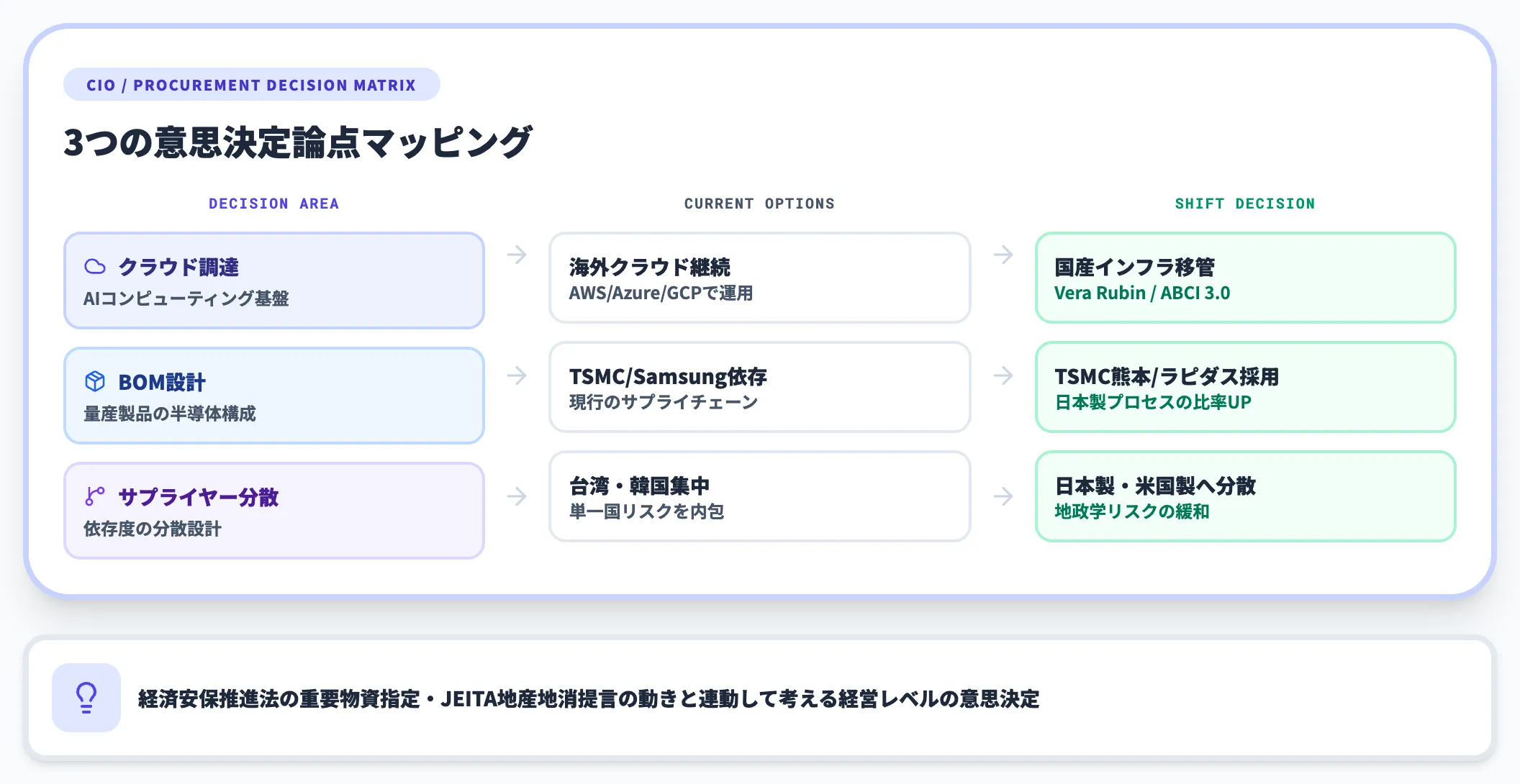

大企業の実務論点——サプライチェーン再編と国産採用の判断軸

大企業のCIO・調達責任者にとって最大の論点は、今後3〜5年で国産半導体・国産AIインフラをどこまで採用するかの意思決定です。

• クラウド調達
  NVIDIA AI FactoryやGoogle TPU IronwoodなどのAIコンピューティング基盤を海外クラウドで使い続けるか、国産AIインフラ（Vera Rubin AIファクトリー・ABCI 3.0）に一部を移すか



• BOM設計
  量産製品の半導体BOMで、TSMC熊本産・ラピダス2nm・マイクロン広島産先進DRAMの採用比率をいつから引き上げるか



• サプライヤー分散
  台湾・韓国依存度の高いサプライチェーンを、日本製・米国製に分散するタイミング

これらの意思決定は、経済安全保障推進法に基づく重要物資指定や、業界固有のJEITAの「地産地消」提言の動きと連動して考える必要があります。

単なる調達方針の変更ではなく、経営レベルの意思決定として扱うべき論点です。

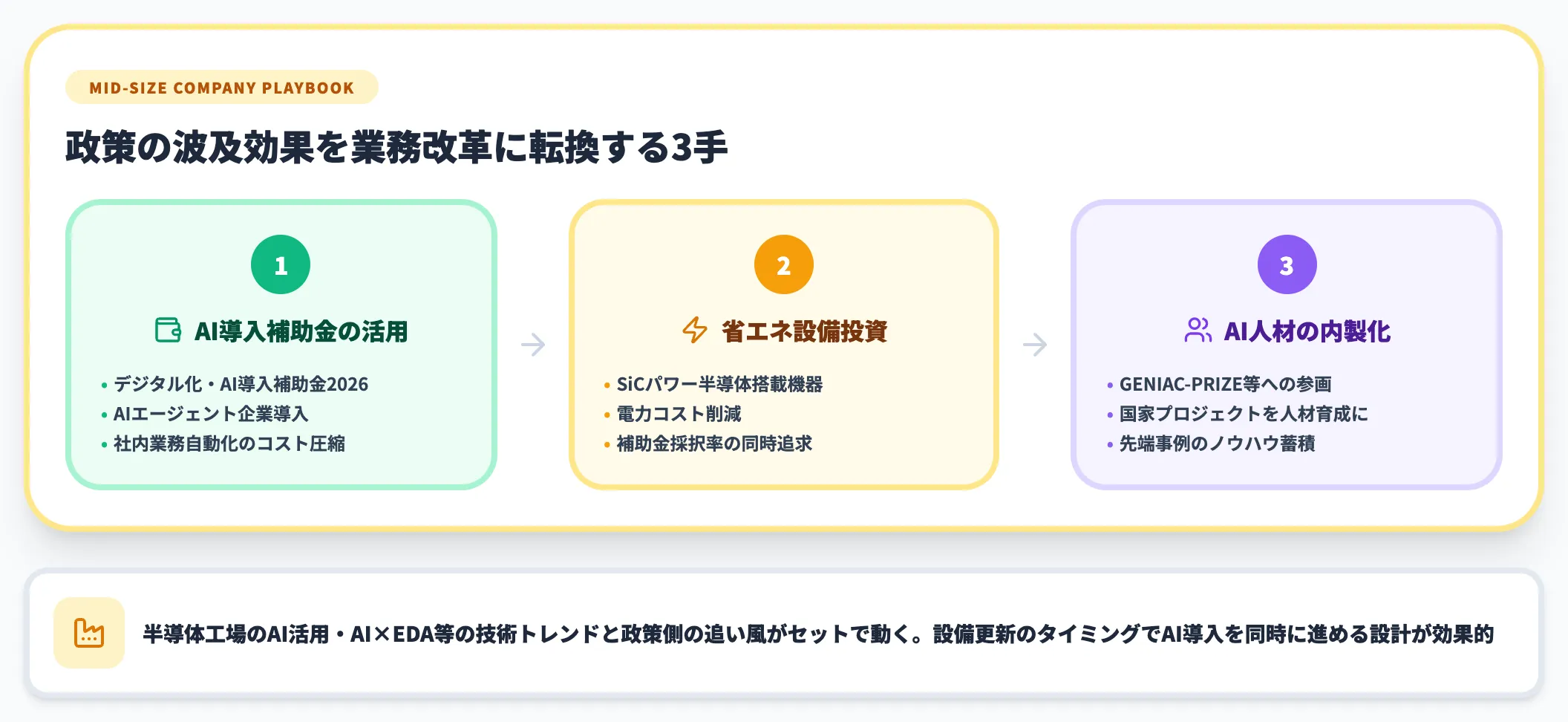

中堅企業の実務論点——AI導入と設備投資の同時最適化

中堅企業では、AI・半導体政策を直接活用するというより、「政策の副次的な波及効果」を業務改革の追い風にする発想が現実的です。

• AI導入補助金活用
  デジタル化・AI導入補助金を活用してAIエージェントの企業導入や社内業務自動化のコストを圧縮する。

  研究開発税制「戦略技術領域型」の活用には産業技術力強化法に基づく認定計画が必要で単なる業務自動化には適用できないが、認定計画を得られる新技術・新機能を伴うAI研究開発を進める場合は組み合わせも視野に入る



• 設備投資と省エネ半導体
  新規設備投資時に省エネ性能の高いSiCパワー半導体搭載機器を選び、電力コスト削減と補助金採択率を同時に狙う



• 人材確保
  GENIAC-PRIZE等の国家プロジェクトに社員を参画させ、AI人材の内製化を加速

特に製造業では、半導体工場のAI活用やAI×EDAなどの技術トレンドと、政策側の追い風がセットで動いています。設備更新のタイミングでAI導入を同時に進める設計が効果的です。

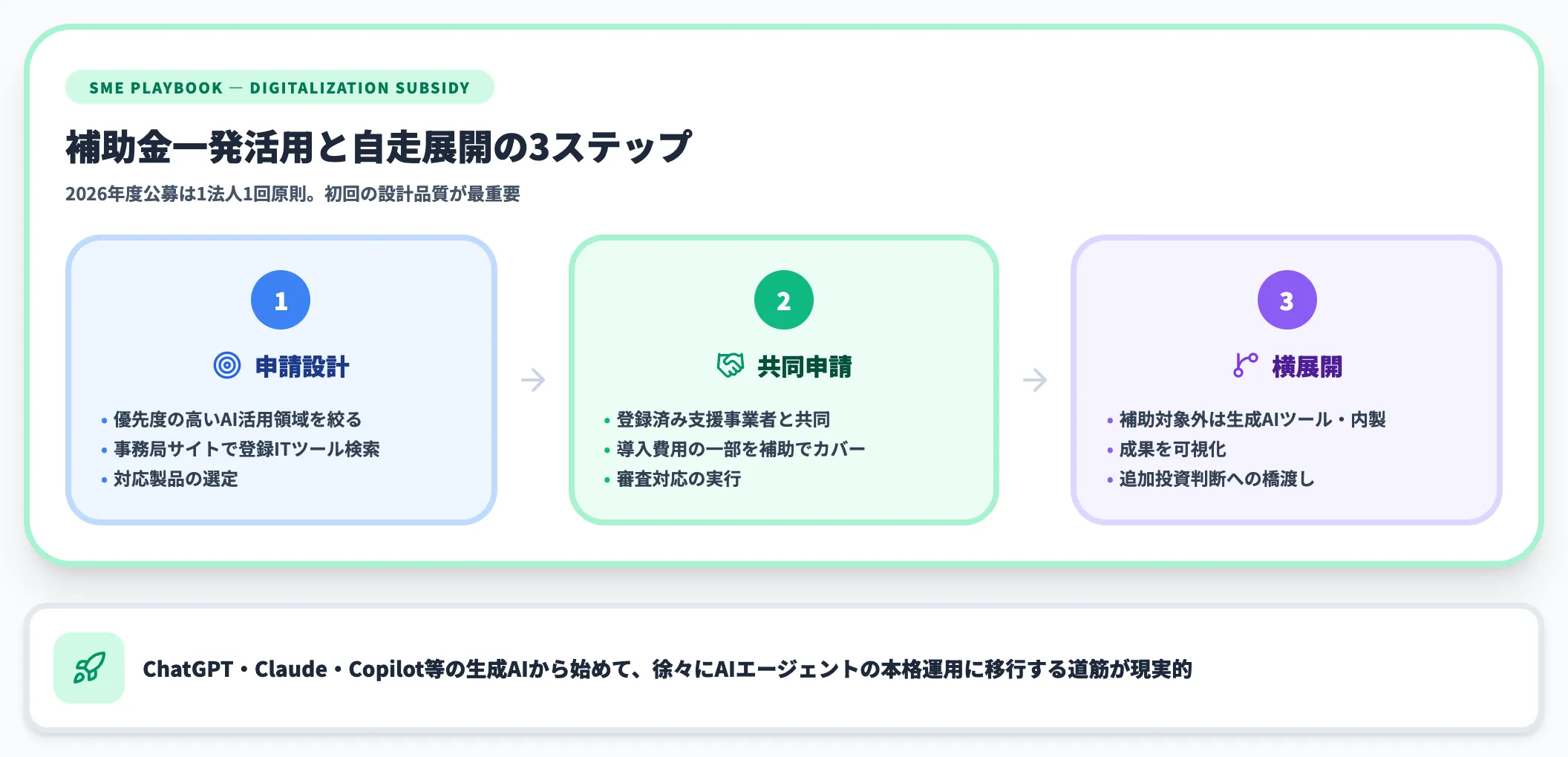

中小企業の実務論点——AI導入補助金の一発活用と自走展開の設計

中小企業にとって最も現実的な入口は、デジタル化・AI導入補助金2026（通常枠）です。

2026年度公募では1法人・1個人事業主につき1回の申請が原則で（不採択時等の再申請例外あり）、登録済みITツールをIT導入支援事業者と共同申請する制度になっています。周期的に何度も申請できるものではないため、初回の設計品質が重要です。

• 申請設計
  社内で優先度の高いAI活用領域を絞り込み、事務局サイトで検索できる登録済みITツールから対応製品を選定



• 共同申請
  登録済みIT導入支援事業者と共同申請し、導入費用の一部を補助でカバー



• 横展開
  補助対象外の業務は生成AIツールや自社内製で並行展開し、成果を可視化してから追加投資判断

ChatGPT・Claude・Copilotなどの生成AIツール導入から始めて、徐々にAIエージェントの本格運用に移行する道筋が現実的です。

2027-2030年の見通し——実行期から評価期へ

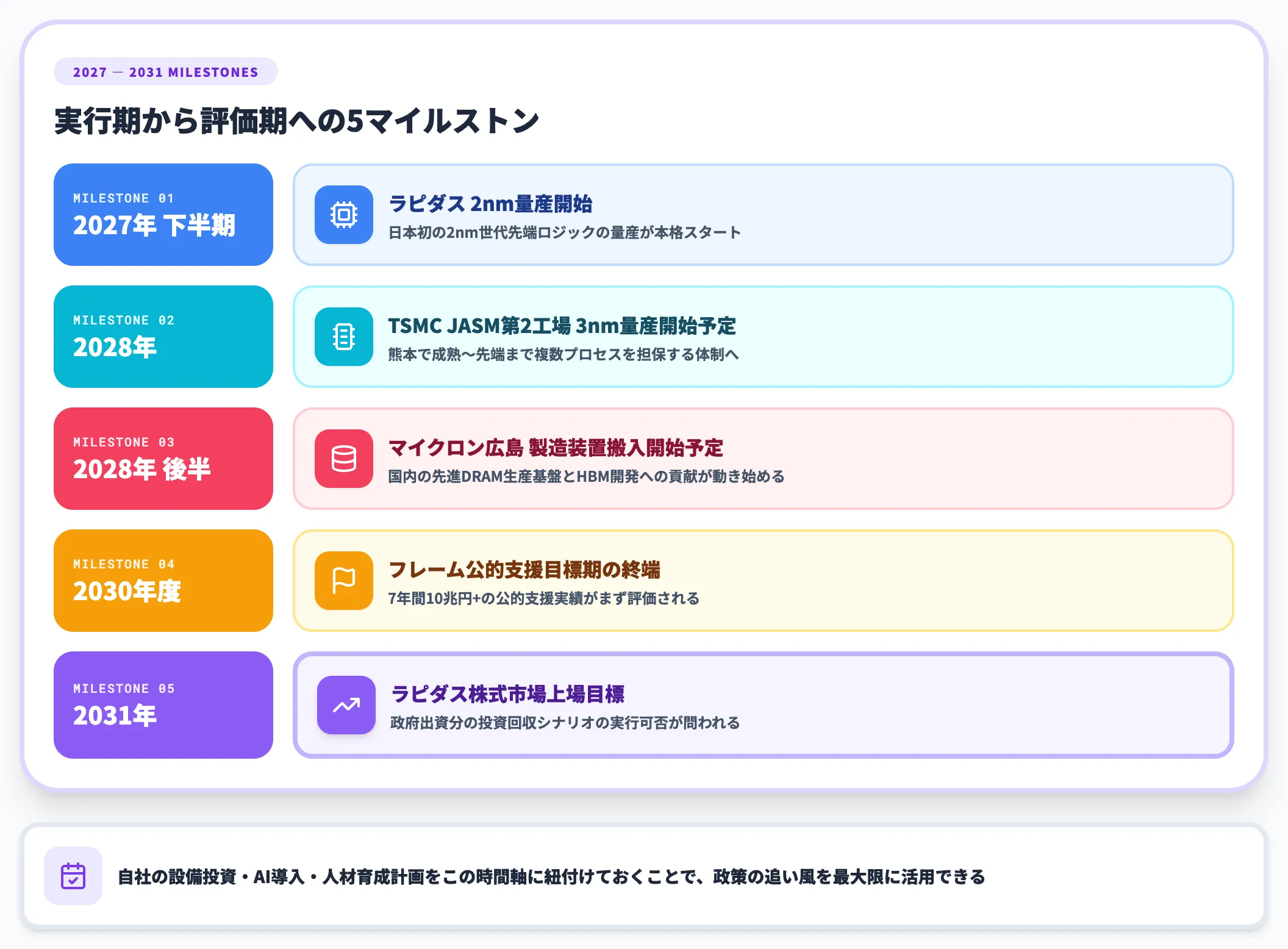

政策の時間軸で見ると、2026年は「フレーム策定期」から「実行期」への移行が完了した年でした。今後は3つのマイルストンが重要です。

• 2027年下半期
  ラピダス2nm量産開始



• 2028年
  TSMC JASM第2工場の3nm量産開始予定



• 2028年後半
  マイクロン広島の新棟で製造装置の搬入開始予定。国内での先進DRAM生産基盤とHBM開発への貢献が動き始める



• 2030年度
  フレームの公的支援目標期（7年間で10兆円以上）の終端。まず公的支援の実績が評価される（50兆円官民投資・約160兆円経済波及効果は10年間の目標として、その後の年度で継続的に評価される）



• 2031年
  ラピダスの株式市場上場目標。政府出資分の投資回収シナリオの実行可否が問われる

企業側は、この時間軸に自社の設備投資計画・AI導入計画・人材育成計画を紐付けておくと、政策の追い風を最大限活用できます。

---

国家戦略の追い風を業務Agent実装に落とし込むなら

AI・半導体政策で数十兆円規模の投資が動いていますが、企業側の業務改革は「使えるAIを1業務ずつ社内展開する」ところから始まります。補助金申請と実装をバラバラに進めるのではなく、部門別Agent導入から統制設計までを1本の線で設計することが、費用対効果を最大化する鍵です。

このレイヤーを担うのが、自社Azureテナント内で動くエンタープライズAIエージェント基盤です。

AI総合研究所のAI Agent Hubは、Teamsから呼び出せる業務特化Agent群を1つのダッシュボードで統合管理し、補助金活用と業務Agent導入を一気通貫で進める運用基盤として機能します。

• 部門別Agentから段階的に社内展開
  営業・製造・バックオフィス向けの事前構築Agentから始められるため、AI導入補助金・研修助成金と連動させて「使えるAIを1業務ずつ」全社展開する道筋を組めます。


• 構築基盤が違っても管理は1つ
  Copilot Studioやn8nなど複数の構築基盤で作ったAgentを1つのダッシュボードに集約。実行ログ・アクセス権限・セキュリティスキャンを一元管理します。


• 統制・監査対応を国内AI規制に沿って設計
  Agent単位のアクセス権限・実行ログ・Human-in-the-Loopで統制設計を実装。AI事業者ガイドラインなど国内AI規制の要求にも整合させられます。


• データは100%自社Azureテナント内に保持
  AIの学習対象から完全除外。Azure Managed Applicationsとして自社テナント内で動作が完了する設計です。

AI総合研究所の専任チームが、補助金活用の設計から業務Agent基盤の統合実装まで一貫して支援します。AI Agent Hubのサービスページで、国家戦略の追い風を業務価値に変える実装例をご確認ください。

---

まとめ

本記事では、AI・半導体政策について、政策設計・主要プレイヤー・AIインフラ・サプライチェーン・法制度・補助金・実務論点までを、2026年7月時点の最新情報で解説しました。

2026年時点で押さえておくべきポイントは次の3つです。

• 政策の骨格はAI・半導体産業基盤強化フレームで、2030年度までの7年間に10兆円以上の公的支援・今後10年で50兆円超の官民投資と約160兆円の経済波及効果を目指す国家戦略
• 主要プレイヤーへの支援はラピダス2.6兆円・TSMC熊本7,320億円・マイクロン広島5,360億円・タワーセミコンダクター1,600億円と、ロジック/メモリ/光通信の各領域に分散投資
• 情報処理促進法改正でIPAが出資業務を開始し、大型案件を補助金+出資の2本柱で長期支援する制度が整い、企業側はAI導入補助金・戦略分野生産促進税制・研究開発税制で政策の追い風を業務価値に転換する



AI・半導体政策は「規模の話」に見えて、実は「日本の産業競争力とAI活用の10年戦略」そのものです。関連トピックはNVIDIA AI Factory・半導体工場のAI活用・製造業向け補助金ガイドで深掘りしていますので、自社の関心領域に合わせて参照してください。
