AIで過去図面を検索！設計・見積・調達の工数削減事例5社とKPIを解説

過去に作成した図面が社内のどこにあるか分からず、設計・見積もりのたびにベテランの記憶やフォルダ総当たりで時間を溶かす——これは多くの製造業が抱える共通の痛みです。
AIによる過去図面検索は、ファイル名やフォルダ階層に頼らず、形状や属性情報を解析して類似図面を自動抽出する技術で、2026年の製造業では設計工数の削減・流用設計の推進・見積もり精度の向上を同時に実現する手段として注目されています。

本記事では、AIで過去図面検索を効率化する仕組み、設計・見積・調達の工数を削減した導入事例5社、工数削減KPIの設計と計測方法、主要サービスの特徴、料金相場、失敗パターンと回避策までを2026年4月時点の公開情報をもとに体系的に整理します。
単なる検索ツール導入で止めず、過去図面資産を「設計業務の自動化まで使える資産」に育てる視点で解説します。

AIで過去図面を検索する仕組みとは？設計資産を検索可能な状態に変える技術

社内に蓄積された過去の設計図面データベースから、AIが形状や属性情報の類似する図面を自動で抽出する——これがAIを活用した過去図面検索の基本的な仕組みです。ファイル名やフォルダ階層を辿る従来の運用では、ベテラン設計者の記憶や命名規則に検索の成否が依存していました。

AIを組み込むことでこの属人性を排除し、組織全体で過去の設計資産を再利用できる状態に変えます。

製造業の現場では「過去に似たような図面があったはず」という場面が設計・見積もり・調達・検図のあらゆる局面で発生します。AIベースの検索技術は、その暗黙知を検索可能な資産として形式化する手法として、2026年の設計DXの文脈で注目度が高まっています。

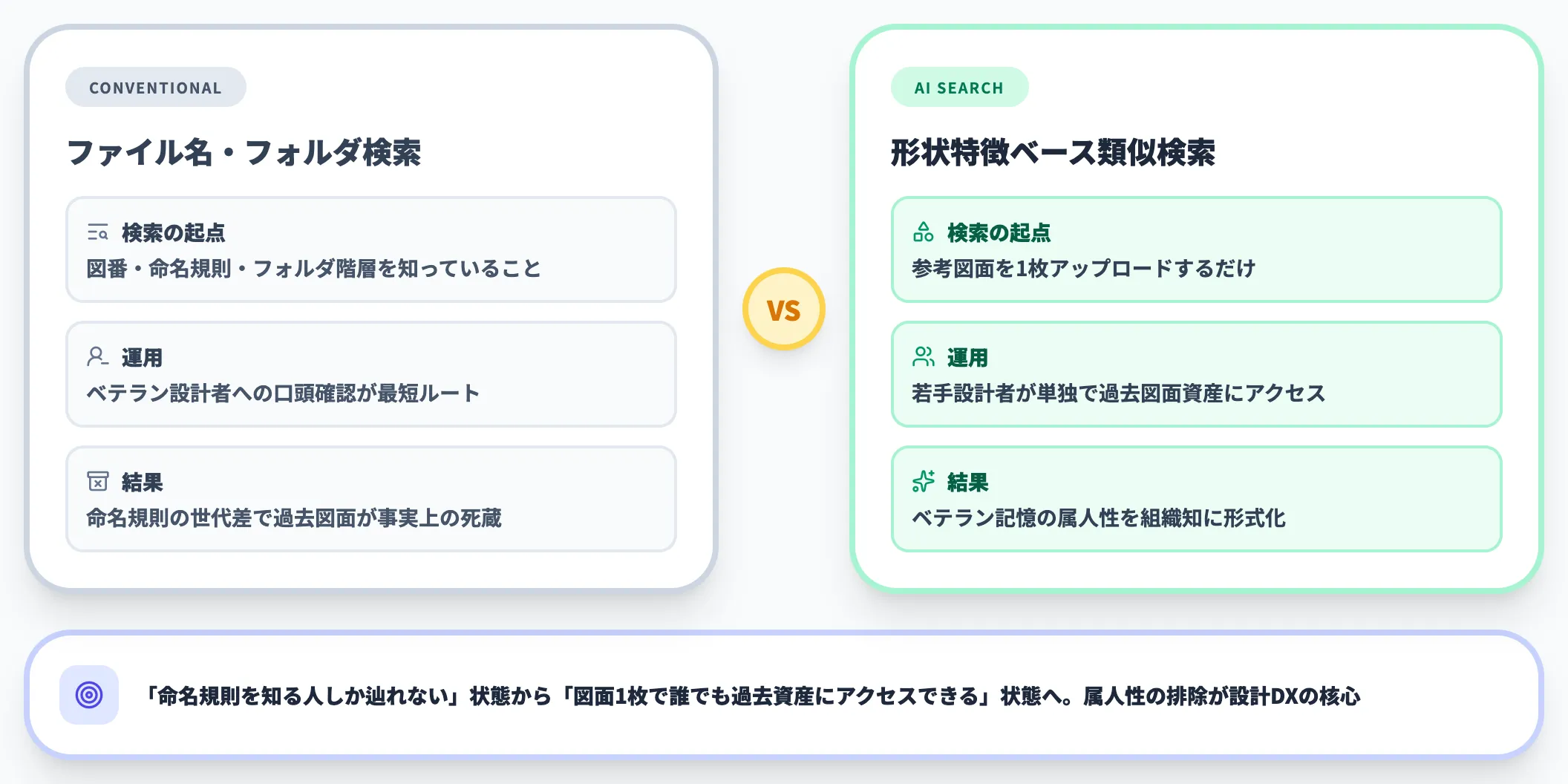

従来の図面検索とAIによる過去図面検索の違い

従来のファイル名検索やフォルダ階層型管理では、「どのフォルダに・どんな命名で保管されたか」を知っていないと過去図面を見つけられませんでした。
命名規則の世代差、担当者の退職、紙図面からのスキャンデータ、派生モデルの枝分かれなど、複数の要因が重なるほど過去図面資産は事実上死蔵状態になります。

AIを使った過去図面検索は、図面の形状特徴ベクトルや寸法・属性データを解析し、検索対象と「似ている」図面を類似度順に並べて返します。

ファイル名や命名規則を知らなくても、参考図面を1枚アップロードするだけで関連図面群を辿れるため、検索の成否がベテランの記憶に依存しなくなります。

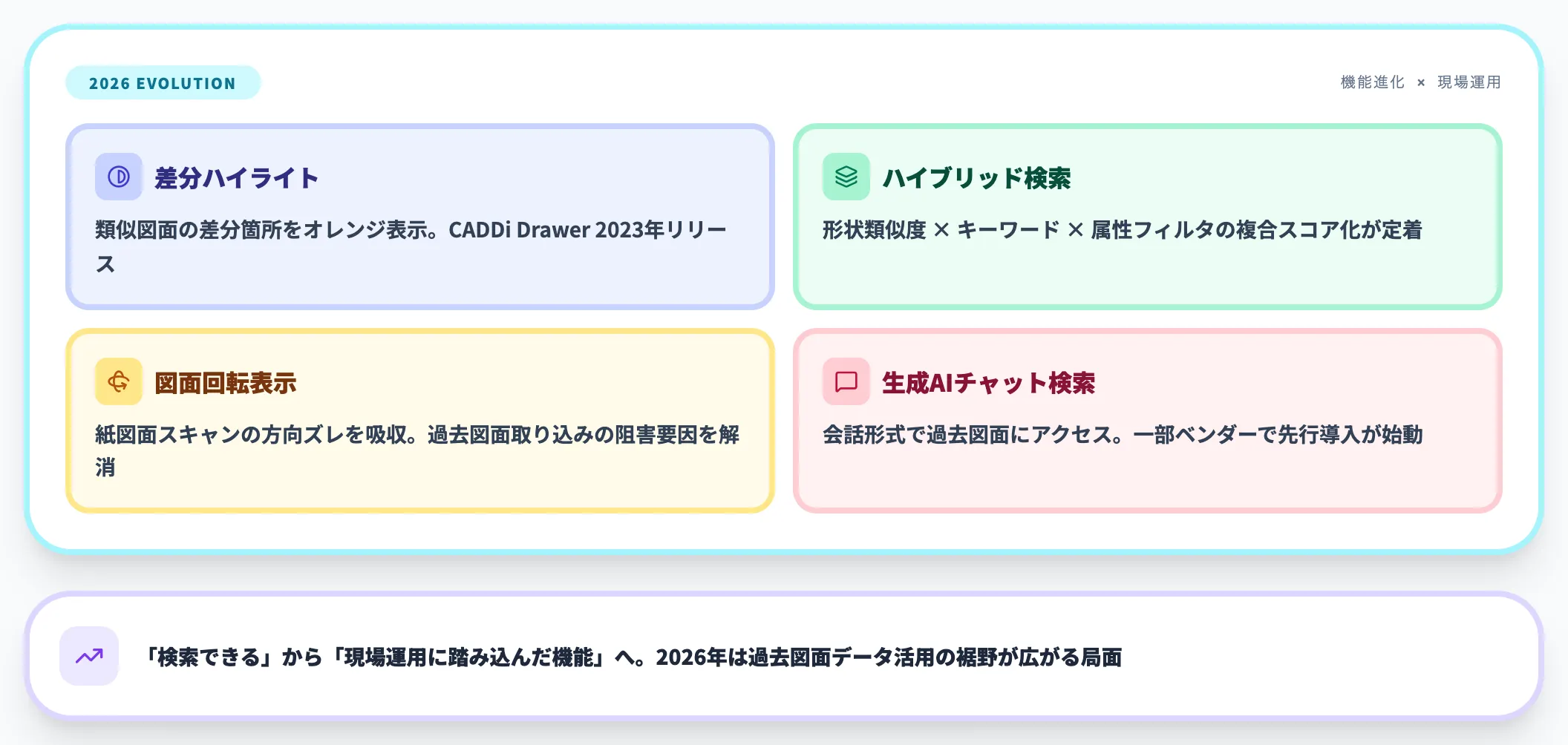

2026年時点のAIによる過去図面検索の進化トレンド

2026年時点のAIによる過去図面検索は、形状検索だけでなく「差分表示」「キーワードとのハイブリッド検索」「回転表示」「3D CAD連携」など、現場運用に踏み込んだ機能を備えるサービスが増えています。CADDi Drawerの2023年8月リリースでは、類似図面検索の結果の差分箇所をオレンジでハイライトする機能や、紙図面のデータ化時に起こる方向ズレを吸収する図面回転表示が追加されました。

また一部ベンダーでは、生成AIを用いたチャット検索機能を取り入れ、形状やキーワードだけでなく会話形式で過去図面にアクセスする動きも始まっており、過去図面データ活用の裾野が広がる局面にあります。

---

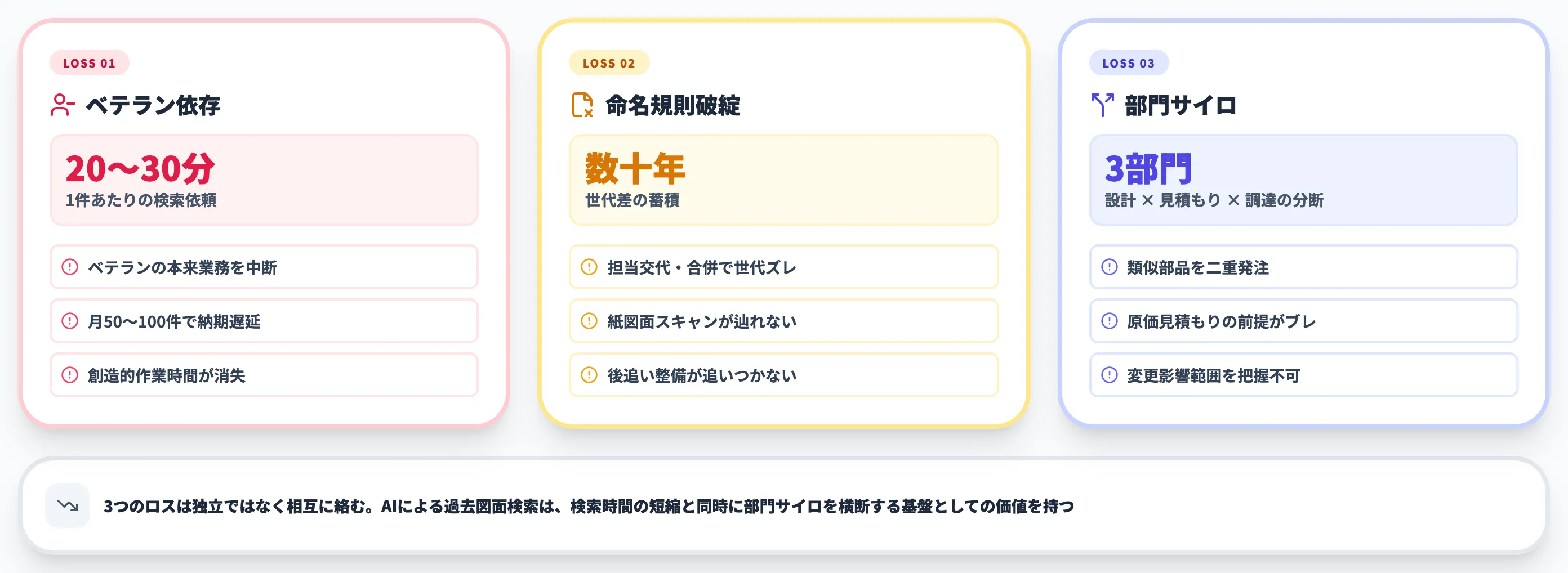

過去図面が「見つからない」ことで発生する設計工数ロス

AIを用いた過去図面検索の投資判断を行うには、過去図面が見つからないことで日々どれだけの設計工数が消えているかを定量的に把握する必要があります。本節では、設計・見積もり・調達の現場で繰り返し発生する3つの工数ロスを整理します。

ロス1：ベテラン設計者への検索依頼で1件あたり20〜30分

多くの製造業では、若手や新任設計者が「過去に似た図面がないか」を確認する際、ベテラン設計者への口頭確認が最短ルートになっています。ベテランが本来の設計業務を中断して過去図面を探す時間は、部署全体で見れば1日に数時間単位で積み上がります。

設計部門の月間案件数が50〜100件規模の製造業では、1件あたり20〜30分の過去図面検索がそのまま設計リードタイムの遅延につながり、納期交渉や見積もり回答の遅れに波及するケースが少なくありません。この時間帯が設計者の「創造的作業時間」から奪われている点が、過去図面検索にAIを導入する最大の動機になります。

ロス2：命名規則の世代差で過去図面が物理的に辿れない

製造業の過去図面は、数十年単位の設計活動の中で命名規則・フォルダ構造が何度も変わってきた企業が大半です。担当者の交代、ツール変更、合併・統合、部門再編を経て、命名規則は世代ごとにズレが蓄積し、現在のファイルサーバーを眺めても過去図面が論理的に辿れない状態になります。

この問題は紙図面のスキャンデータが混在している環境では特に深刻で、「図番が手書き」「ファイル名がスキャン日時」といった運用が残っていると、テキスト検索では過去図面にほぼ辿り着けません。属人的に整備を後追いするアプローチでは、整備が追いつく前に新しい命名規則が生まれる悪循環が発生します。

ロス3：設計・見積もり・調達の部門サイロで図面資産が分断

設計が保有するCADファイル、見積もりが参照する見積り履歴、調達が管理する発注実績は、多くの企業で別々のシステムとフォルダに格納され、部門横断で参照できない状態になっています。結果として、設計は過去の調達単価を把握できず、調達は過去の設計理由を把握できない状況で業務が進みます。

部門サイロが解消されないまま新規設計が進むと、「既に類似部品を過去に調達済みなのに新規で発注」「原価見積もりの前提がバラつく」「設計変更の影響範囲を把握できない」といった二次的な損失が広がります。AIによる過去図面検索の価値は、単に検索時間を短縮するだけでなく、この部門サイロを横断する基盤を提供する点にあります。

---

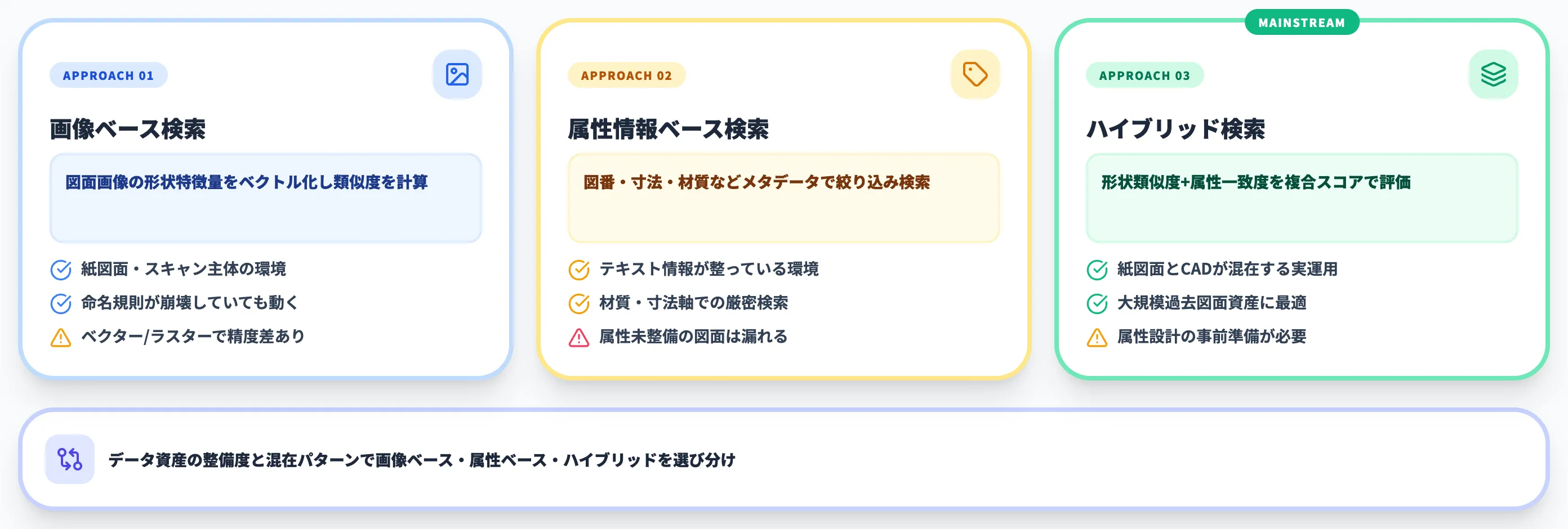

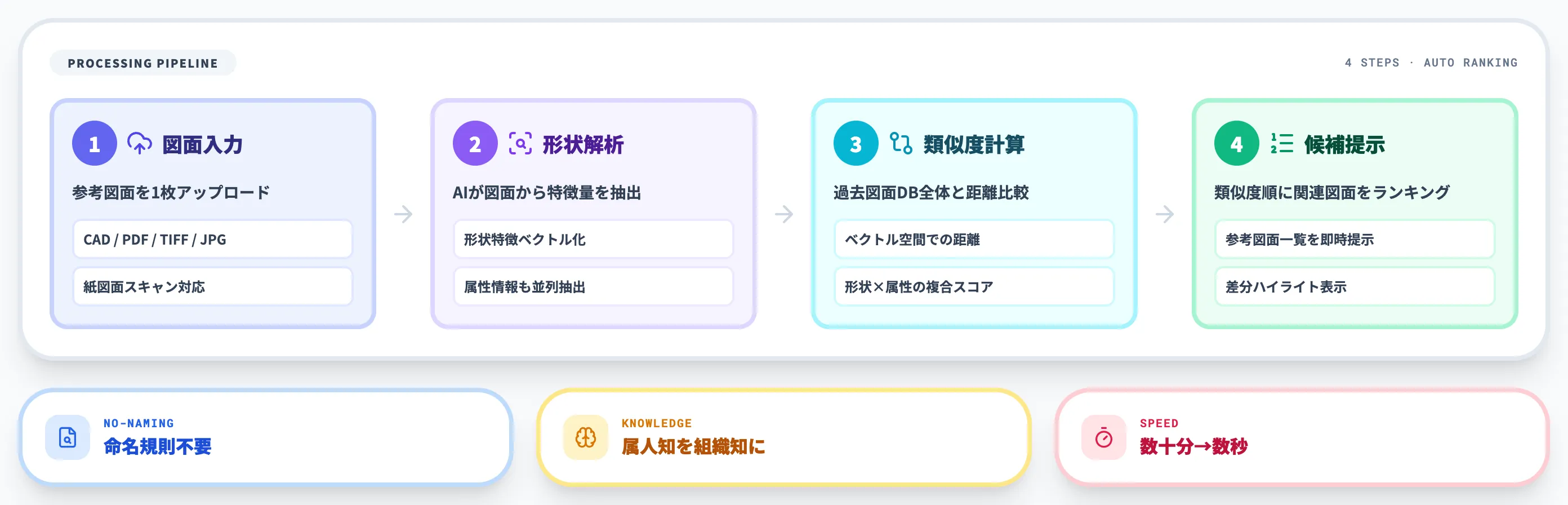

AIで過去図面を自動抽出する仕組み

AIによる過去図面検索は、大きく分けて「画像ベース」「属性情報ベース」「ハイブリッド」の3つのアプローチで実装されています。本節では、各アプローチの特徴と使い分けのポイントを整理します。

以下の表で、3アプローチの特徴を整理しました。どのアプローチが自社のデータ資産と相性がいいかを見極めるための基礎情報になります。

アプローチ	何を解析するか	得意な用途	注意点
画像ベース	図面画像の形状特徴量	紙図面・スキャンデータ主体／図番命名規則が崩壊している環境	ベクターデータとラスター画像で精度差が出る
属性情報ベース	図面内テキスト・メタデータ（図番・寸法・材質・処理）	テキスト情報が整理されている環境／属性軸での厳密検索	属性入力が未整備な図面は抽出対象から漏れる
ハイブリッド	形状＋属性を複合評価	紙図面とCADが混在する実運用／大規模な過去図面資産	連携先システムの属性設計が前提になる

表のとおり、紙図面のスキャン資産が多い企業は画像ベース優先、属性情報が整っている企業は属性ベース優先、両者が混在する大規模資産を抱える企業はハイブリッドが現実解になります。

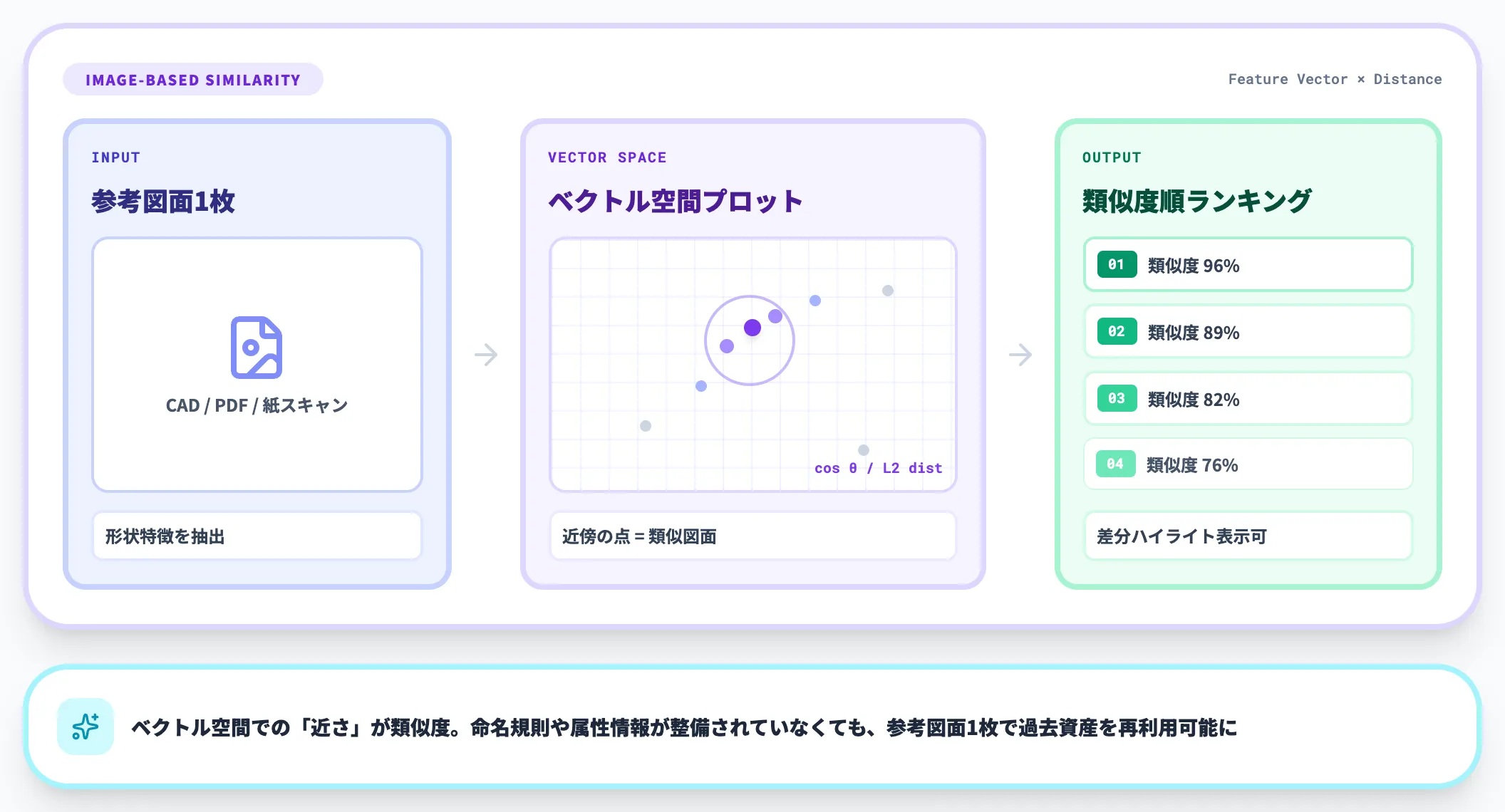

画像ベース：形状特徴量の抽出と類似度計算

画像ベースのアプローチは、図面のラスター画像やベクターデータから、形状の特徴量ベクトルをAIが抽出し、ベクトル空間上での距離の近さを類似度として返します。代表例はCADDi Drawerの特許取得済み画像解析アルゴリズムや、日立ソリューションズの類似画像検索技術などです。

画像ベースの最大の強みは、ファイル名や属性情報が整備されていなくても、紙図面・PDF・TIFF・JPGといった形式から類似図面を抽出できる点です。過去図面資産のデータ構造が崩壊している企業でも、参考図面1枚をアップロードすれば関連図面群を抽出できるため、命名規則の再整備を待たずに検索基盤を立ち上げられます。

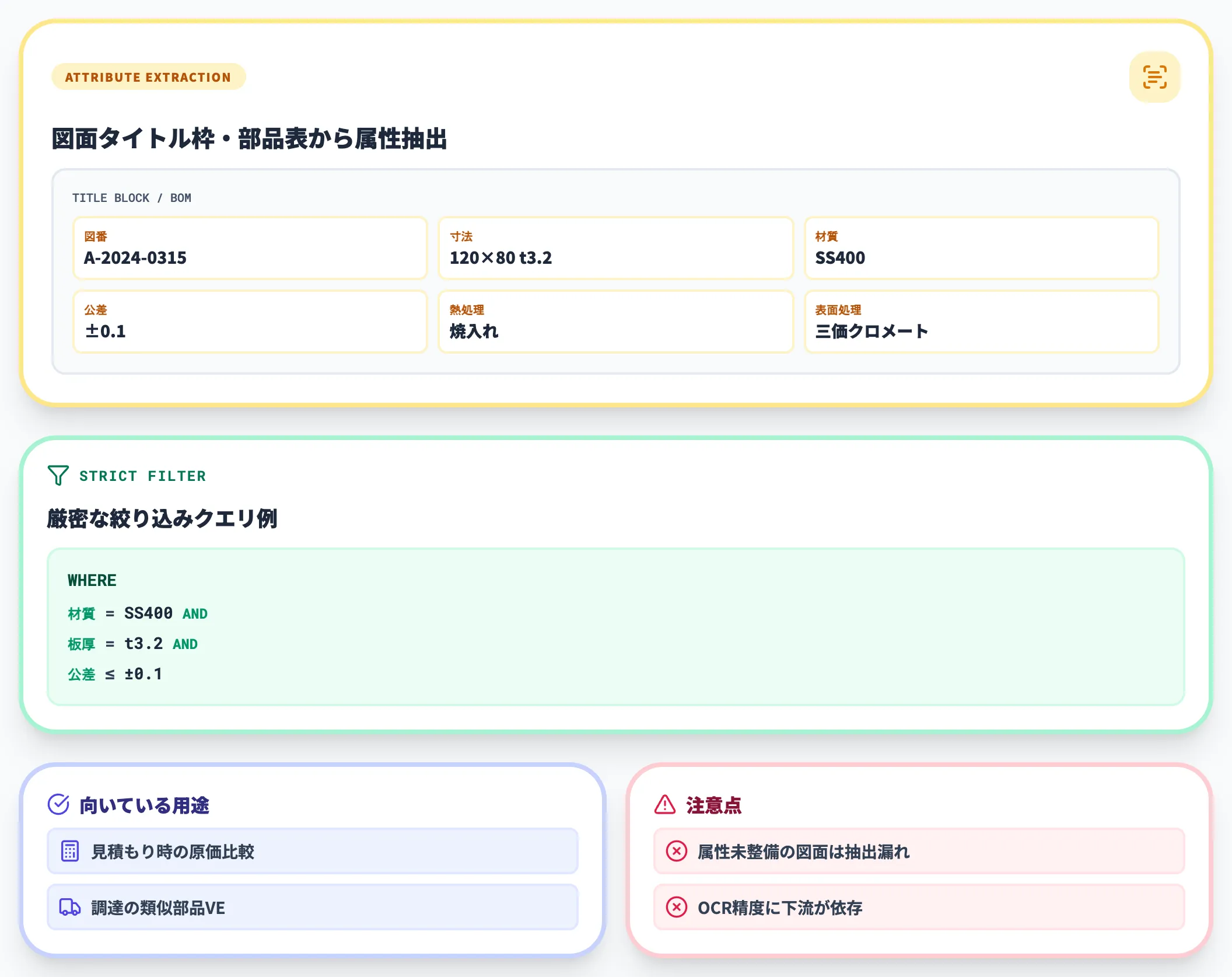

属性情報ベース：図番・寸法・材質・加工条件の突合

属性情報ベースのアプローチは、図面タイトル枠や部品表に記載された図番・寸法・公差・材質・熱処理・表面処理といった属性情報を、AI-OCRや既存のPLM/ERPとの連携で取得し、属性値の一致度で類似図面を抽出します。テクノアのAI類似図面検索のように、TECHS-BK/TECHS-Sシリーズ等の生産管理情報と連携して属性検索の精度を高めるアプローチが代表例です。

属性情報ベースは「材質SS400・板厚t3.2・寸法公差±0.1以内の過去図面」のような、厳密な絞り込み検索に強い特性を持ちます。見積もり・調達の現場では、形状が似ていてもコスト構造が大きく変わる部品（同じ外形で材質が違う等）を除外したいニーズが多く、この絞り込みが設計業務の効率化に直結します。

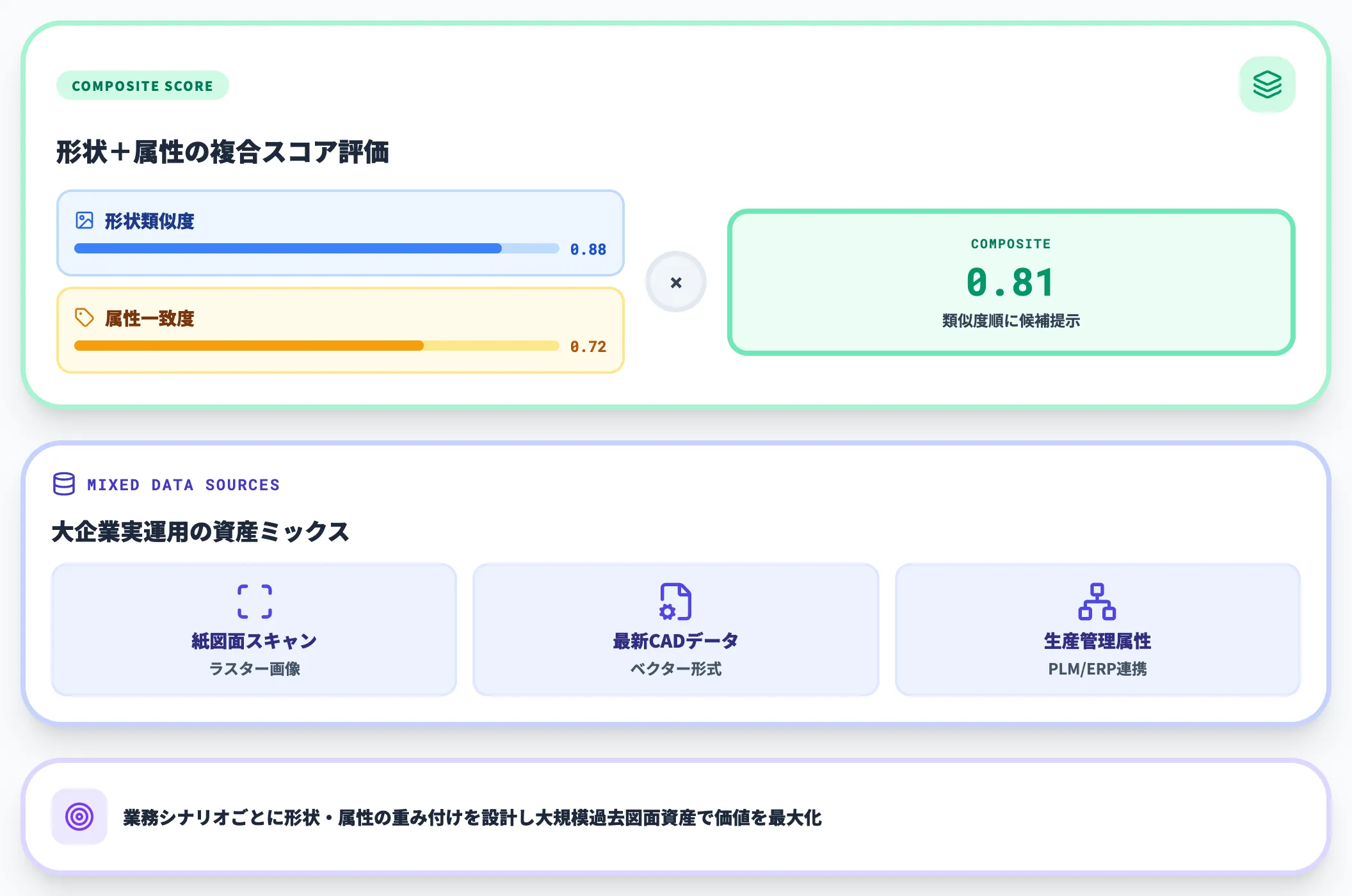

ハイブリッド：形状＋属性の複合評価

ハイブリッドアプローチは、画像ベースの形状類似度と属性情報ベースの属性一致度を複合評価し、両者のスコアを組み合わせて類似図面を返す方式です。紙図面のスキャン資産と最新のCADファイル、さらに生産管理システムの属性データが混在する大企業の実運用に最も適しています。

ハイブリッドの実装では、どの段階で形状スコアと属性スコアを掛け合わせるか、どちらを優先するかを業務シナリオごとに設計するのが定石です。CADDi Drawerのように、形状検索・キーワード検索・属性フィルタを自由に組み合わせて絞り込める主要サービスが、ハイブリッドのリファレンスになります。

---

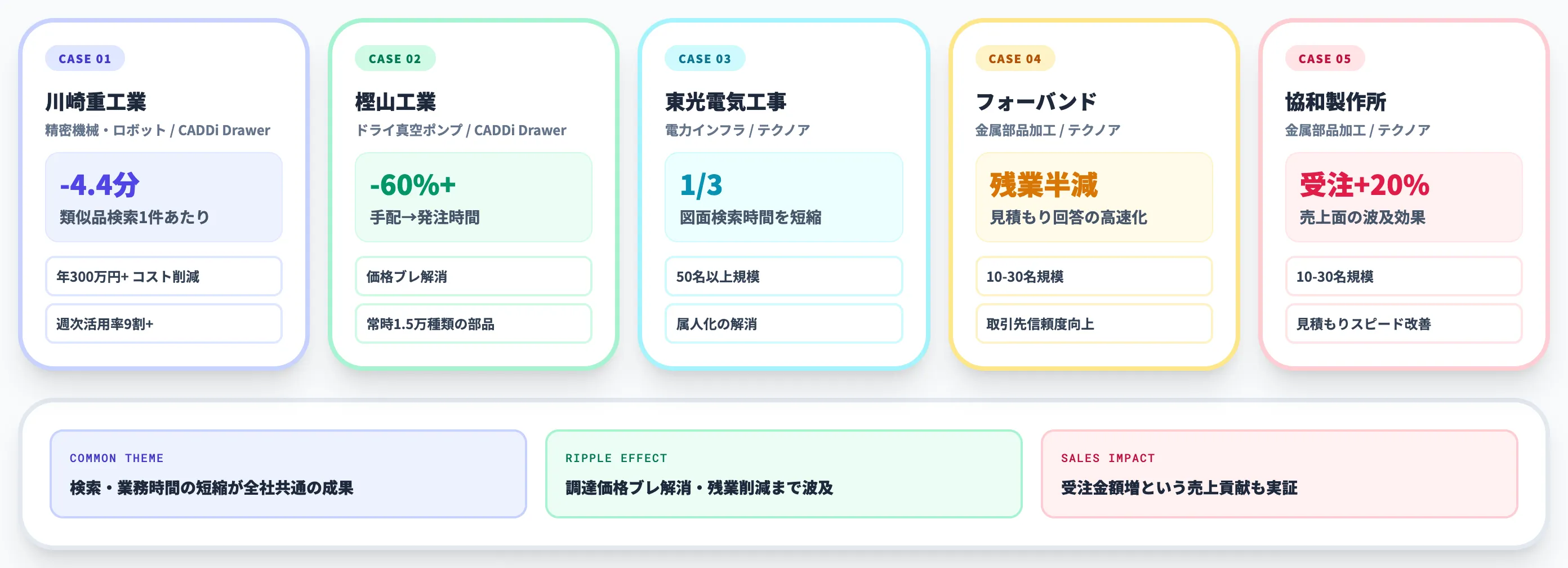

AIによる過去図面検索で設計・見積・調達工数を削減した事例

AIで過去図面検索を効率化した導入効果は、公開されている事例を見ると「検索時間短縮」「業務時間削減」「残業時間削減」「受注金額増」といった複数の指標で示されており、指標は各社の業務文脈ごとに異なります。本節では、公式に公表されている5社の事例を業務改善の観点から整理します。

以下の表で、5社の業種・使用ツール・公表されている効果を整理しました。業種や規模が近い自社に参考になる事例を見つける入口として活用してください。

企業	業種	使用ツール	公表されている効果
川崎重工業	総合重工（精密機械・ロボット事業）	CADDi Drawer	類似品検索1件あたり4.4分短縮／年300万円以上のコスト削減
樫山工業	半導体・液晶製造装置	CADDi Drawer	手配から発注までの時間が平均60%以上削減／価格ブレ解消
東光電気工事	インフラ設備	テクノアAI類似図面検索	図面検索時間を1/3に短縮／属人化の解消
フォーバンド	金属部品加工	テクノアAI類似図面検索	残業時間半減／取引先からの信頼度向上
協和製作所	金属部品加工・機械部品	テクノアAI類似図面検索	受注金額2割増

5社とも「検索時間・業務時間の短縮」が共通テーマですが、波及効果として価格ブレ解消（樫山工業）・残業削減（フォーバンド）・受注金額増（協和製作所）といった調達や営業の成果までつながっている点が重要です。

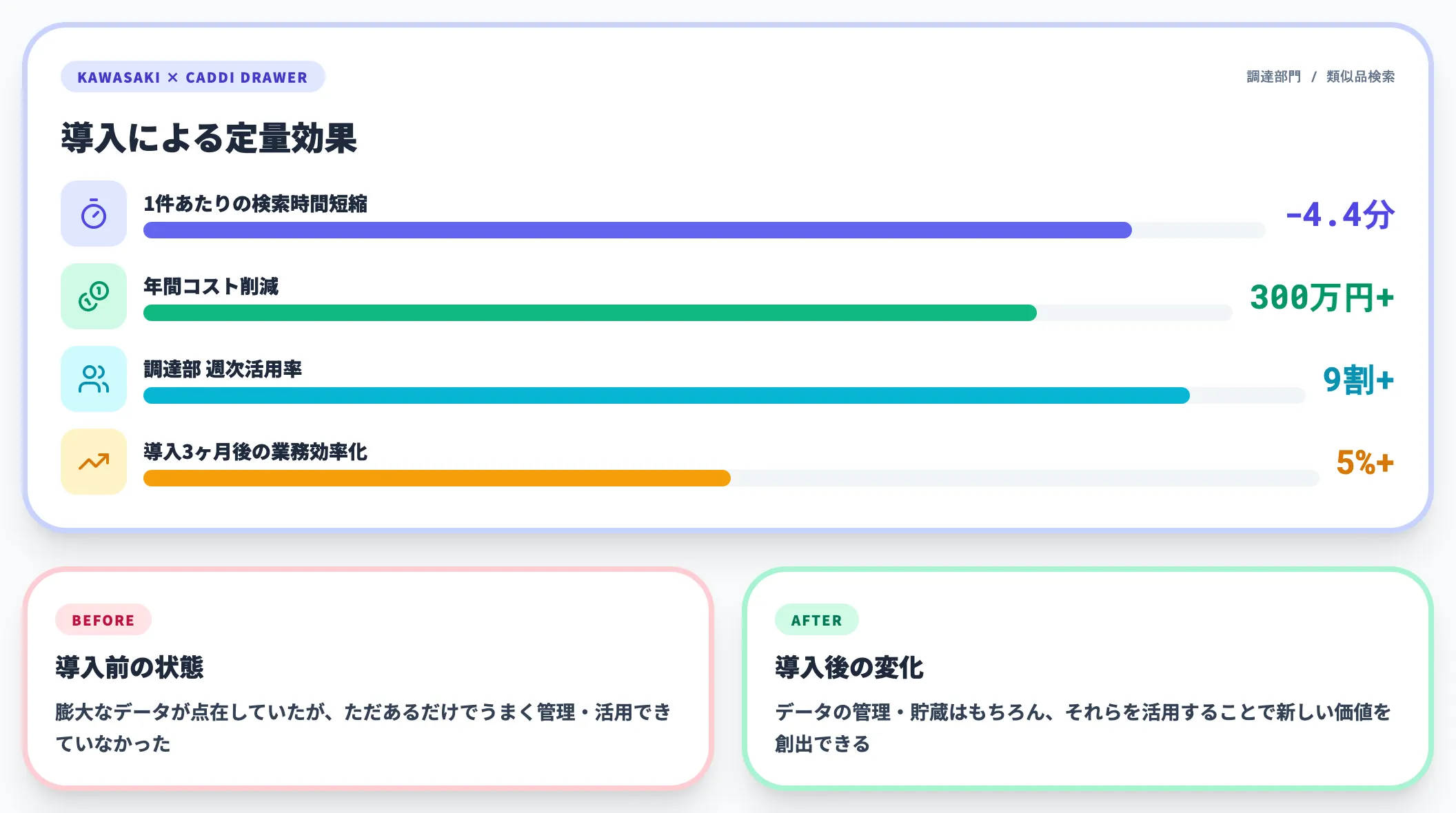

川崎重工業：検索1件4.4分短縮・年300万円コスト削減

川崎重工業のロボット事業を担う精密機械・ロボットカンパニーの調達部門は、多品種の類似品調達で過去の類似品図面を参照する業務に多くの時間を割いていました。CADDi Drawerの導入により、類似品検索の1件あたり時間が4.4分短縮、年間で300万円以上のコスト削減につながったと公表されています。

注目すべきは、1件あたり4.4分という単位時間の短縮が、調達部全体の「週次での活用率9割以上」「類似品検索の一致率100%」という運用定着の数値と並べて公表されている点です。ツール導入の一時的な効率化ではなく、継続的な業務改善として定着していることが示されています。

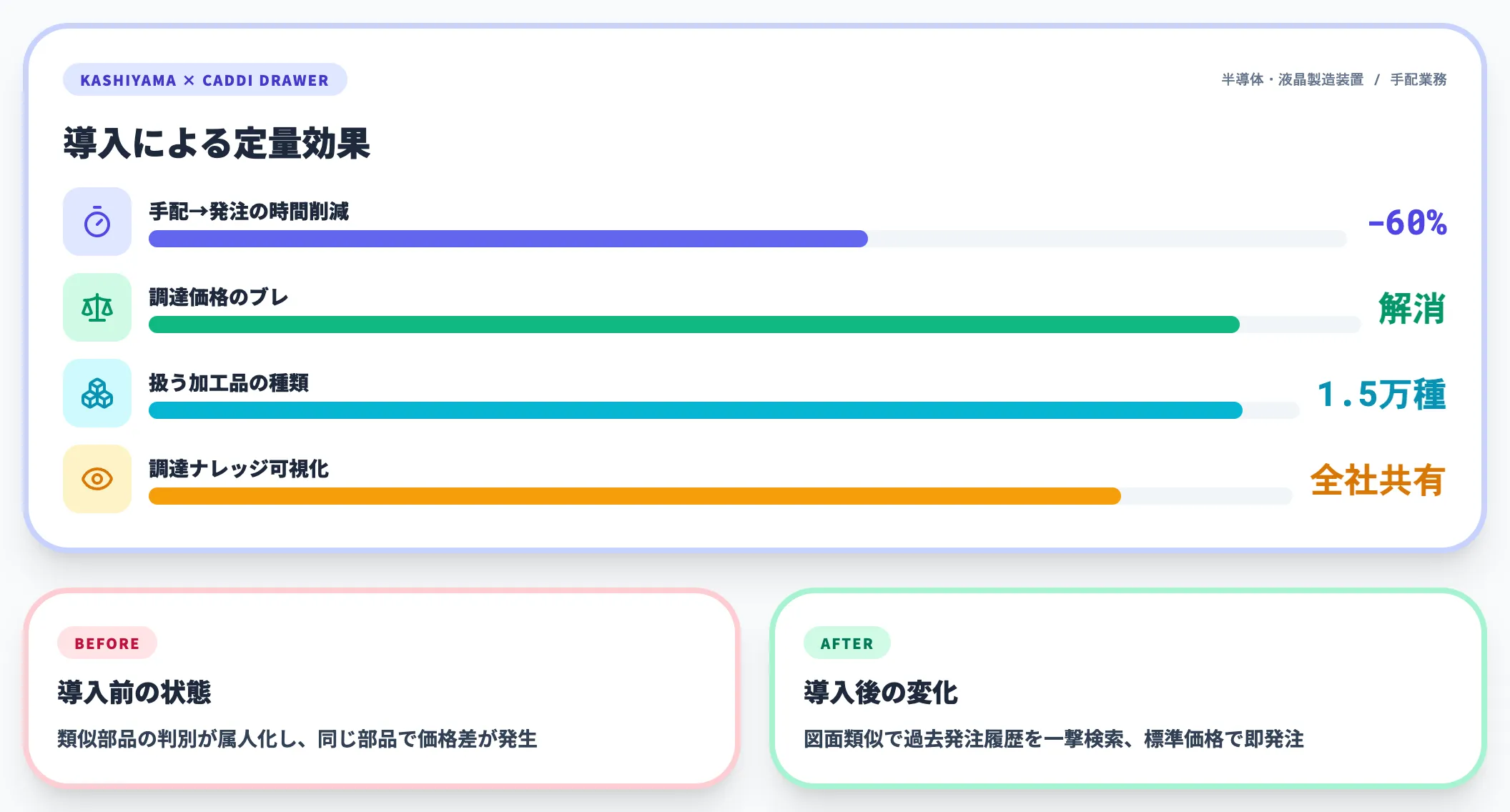

樫山工業：手配から発注までの時間を60%以上削減

樫山工業は半導体・液晶製造プロセス向けのドライ真空ポンプメーカーで、コロナ禍後の需要急増を受けて過去図面データ活用の再整備を進めました。CADDi Drawerの導入により、部品の手配から発注までの時間が平均60%以上削減され、同じような案件での調達価格のブレ（導入前は最大2〜3割）も解消されたと公表されています。

樫山工業の事例のポイントは、設計部門の検索時間短縮ではなく「調達価格のブレ解消」という調達コスト最適化まで成果が広がった点です。常時約1万5千種類の部品を扱う環境で、AIによる過去図面検索が単なる検索ツールから、調達判断を支える基盤に役割を広げた実例になります。

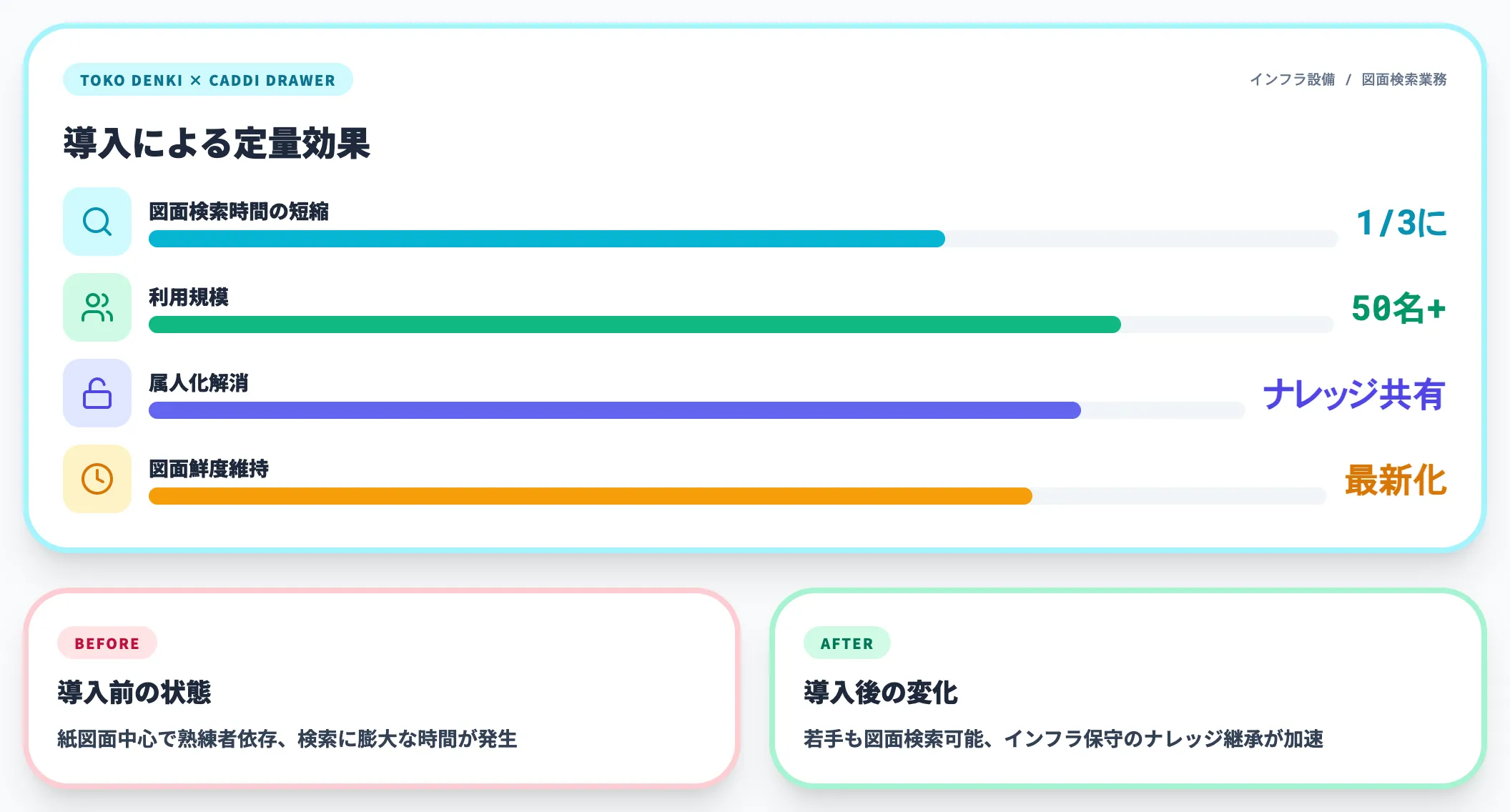

東光電気工事：図面検索時間を1/3に短縮

東光電気工事は電力インフラ設備を扱う50名以上規模の企業で、テクノアのAI類似図面検索を導入することで図面検索時間を1/3に短縮しました。膨大な施工ナレッジをAIで資産化し、特定のベテラン担当者に依存していた検索業務を組織知に変えた事例として、インフラ設備業で参考になります。

東光電気工事の事例のように、製造業以外のインフラ・建設領域でもAIを使った過去図面検索の工数削減効果は検証されており、業界を横断して「ベテラン依存からの脱却」が共通テーマになっていることが読み取れます。

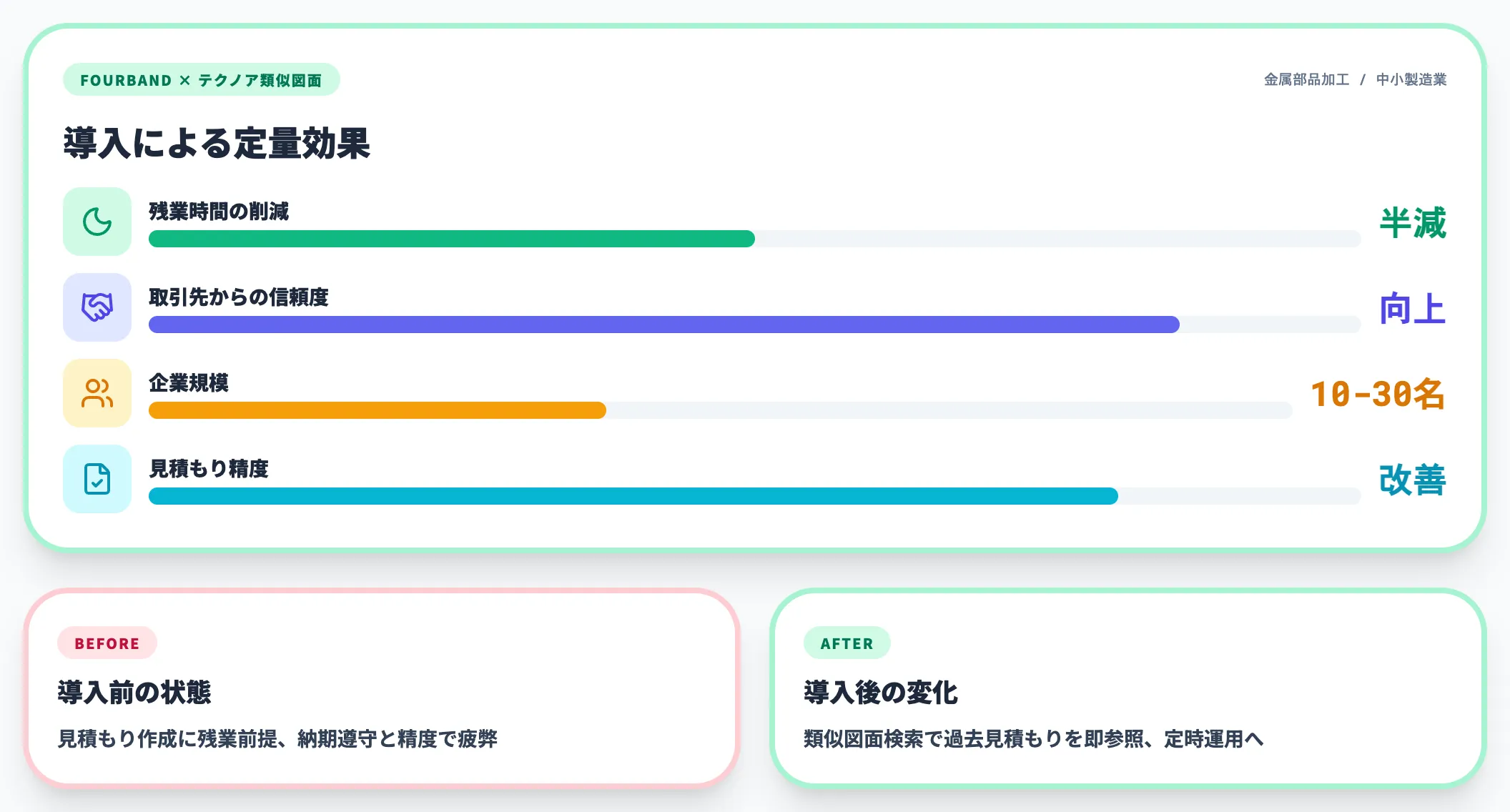

フォーバンド：残業時間半減と取引先信頼度の向上

フォーバンドは10〜30名規模の金属部品加工業で、テクノアのAI類似図面検索導入により残業時間が半減し、取引先からの信頼度向上につながった事例として公表されています。中小製造業にとっては、残業削減が働き方改革と人材確保の両面で意味を持つため、数値効果の説明材料になる事例です。

残業削減の背景には、過去図面検索の時間が短縮されたことで、見積もり回答のリードタイムが縮まり、取引先からの急な見積もり依頼にも短時間で対応できるようになった構造があります。工数削減が営業面の信頼度向上にまでつながる典型的なパターンです。

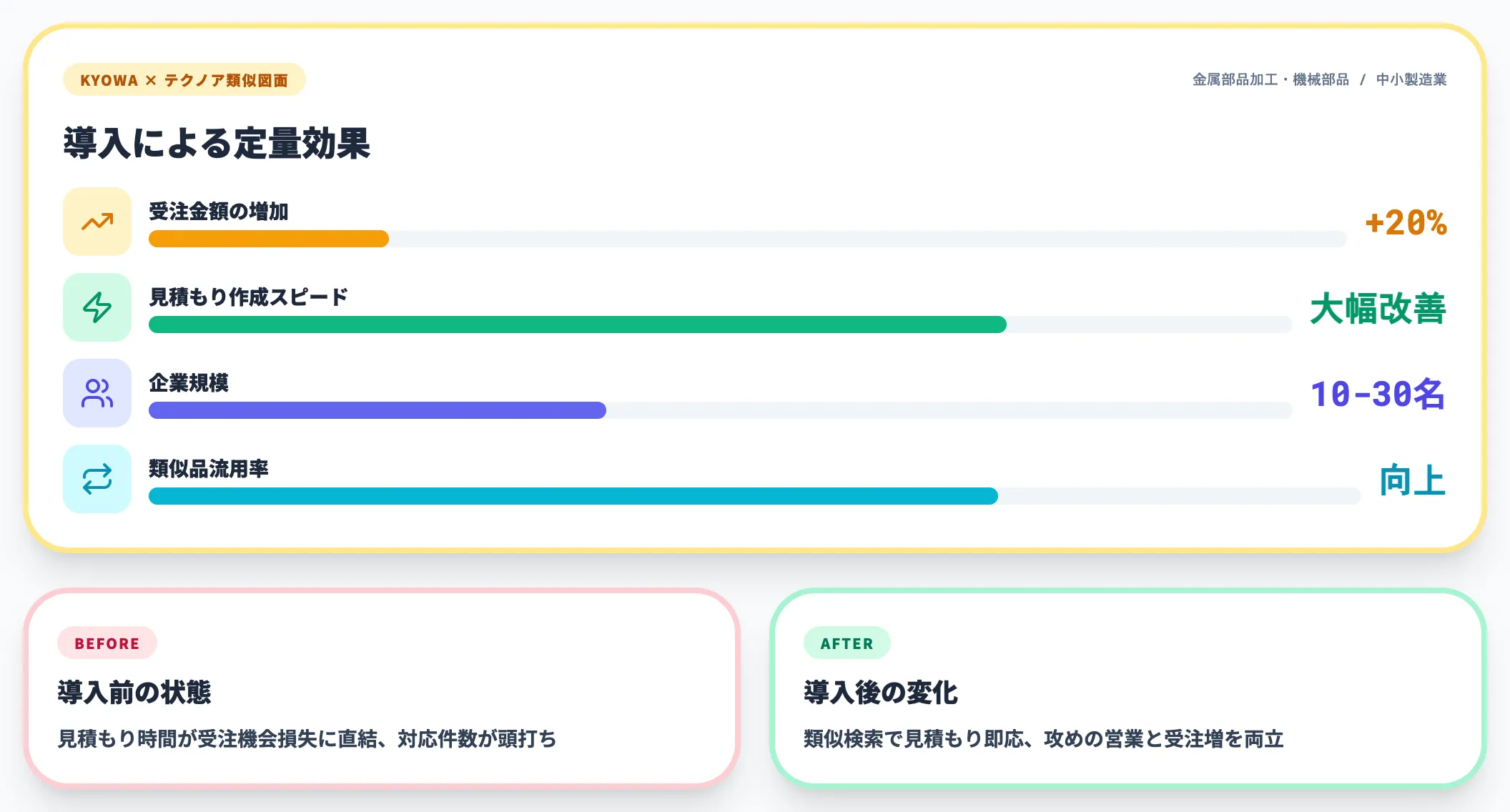

協和製作所：受注金額2割増の波及効果

協和製作所は10〜30名規模の金属部品加工・機械部品メーカーで、テクノアのAI類似図面検索導入により受注金額が2割増加したと公表されています。図面管理の属人化を解消した結果、見積もり回答のスピードと精度が向上し、受注機会の取りこぼしを減らせた構図です。

協和製作所の事例は、AIによる過去図面検索の効果が「工数削減」のみで評価されがちなところを、「受注金額の増加」という売上面の波及効果にまで踏み込んで公表している点で参考になります。中小製造業での投資判断では、工数削減と受注拡大の両方を視野に入れた試算が現実的です。

---

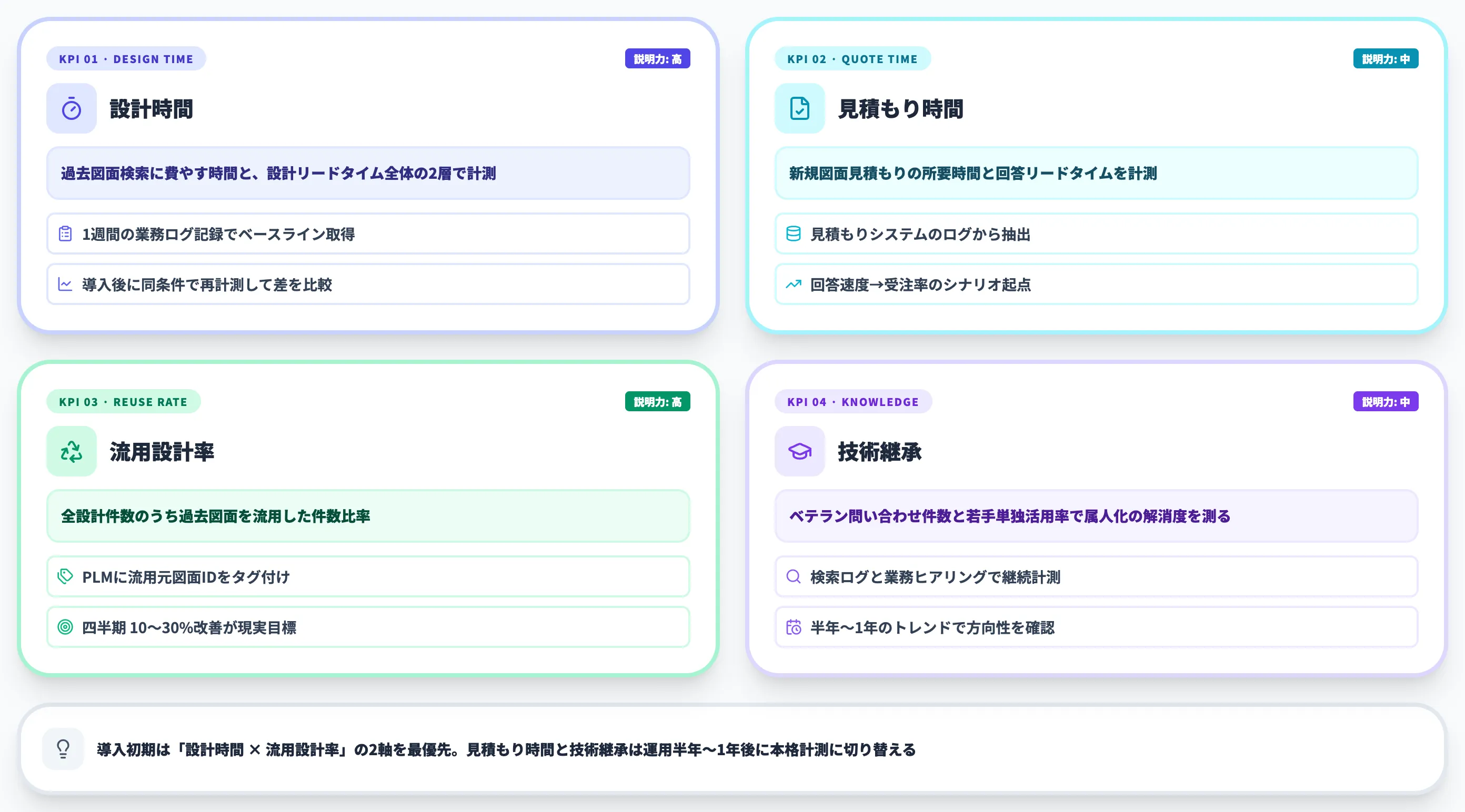

工数削減KPIの設計と計測方法

AIで過去図面検索を効率化した導入効果を継続的に測定するには、定量KPIの設計が不可欠です。本節では、設計・見積もり・調達・技術継承の4軸でKPIを設計する基本手順を整理します。

以下の表で、4軸のKPIと計測のポイントをまとめました。各KPIの測定負荷と投資対効果の説明力を踏まえて、自社で優先する軸を選んでください。

KPI軸	代表的な指標	計測方法	投資対効果の説明力
設計時間	過去図面検索に費やした時間／設計リードタイム	業務ログ・自己申告・ツール操作ログ	高（直接的な時間削減として分かりやすい）
見積もり時間	新規図面見積もりの所要時間／見積もり回答までのリードタイム	見積もりシステムのログ	中（流用図面比率の上昇で間接的に短縮）
流用設計率	全設計件数のうち過去図面を流用した件数比率	PLM/設計データベース	高（流用設計自体が工数削減の源泉）
技術継承	ベテランへの問い合わせ件数／若手単独の過去図面活用率	業務ヒアリング・検索ログ分析	中（定性指標だが属人化解消の尺度として重要）

KPIは「設計時間＋流用設計率」の2軸を最優先で設計するのが導入初期の定石です。見積もり時間と技術継承は、運用が半年〜1年進んでから計測を本格化させても遅くありません。

設計時間KPIの計測方法

設計時間KPIは「過去図面検索に費やした時間」と「設計リードタイム全体」の2層で計測します。前者は導入前にサンプリング調査（設計者の1週間の業務ログ記録）でベースラインを取り、導入後に同じ条件で再計測して差を比較する方法が現実的です。

後者の設計リードタイムは、案件受注から図面完成までの時間を月次で集計し、過去図面流用率との相関を見ると投資対効果の説明がしやすくなります。ただし案件規模・難易度のばらつきが大きい企業では、流用設計率のほうが単純に測定できるため、設計時間は導入1年目は参考指標として扱う運用が推奨されます。

見積もり時間KPIの計測方法

見積もり時間KPIは、新規図面見積もりの所要時間と、取引先からの見積もり依頼に対する回答リードタイムの2つで計測します。過去図面検索にAIを組み込むことで見積もり精度を底上げする仕組みは、過去に類似図面で調達・製造した実績をベースに原価予測の精度を高めるためで、回答リードタイムの短縮が先行して現れる傾向があります。

中小製造業の事例では、見積もり回答の早さが受注率に直結するケースが多く、回答リードタイムの短縮が「取引先からの信頼度向上→受注金額増」というシナリオの起点になります。協和製作所の受注金額2割増の事例も、このシナリオに沿った成果です。

流用設計率KPIの計測方法

流用設計率は、全設計件数のうち「過去図面の流用で設計したもの」の比率で表します。PLM/設計データベースに「流用元の過去図面ID」をタグ付けして集計できれば、月次で自動計測が可能です。タグ付け運用が難しい場合は、設計完了時のチェックリストに「流用元の有無」を入れる方法でも近似値は取れます。

流用設計率は月次・四半期で10〜30%程度の改善を目指すのが現実的な目標で、導入初期に20%→35%のように段階的な引き上げを設定すると、現場のモチベーション維持と投資対効果の説明の両方がうまく進みます。

技術継承KPIの計測方法

技術継承KPIは定性指標が中心になりますが、「ベテランへの過去図面問い合わせ件数」「若手単独で過去図面にアクセスした件数」の2つを検索ログと業務ヒアリングで継続計測できます。数値そのものよりも、半年〜1年のトレンドで「ベテラン依存が減り、若手単独活用が増えているか」の方向性が見えることが重要です。

設計部門の人員構成が変化していく中期的な視点では、技術継承KPIが最も投資対効果を説明しやすくなります。採用コスト・ベテランの退職リスクと照らして、AIによる過去図面検索が「設計人材のサステナビリティに寄与する基盤」であることを示せるからです。

---

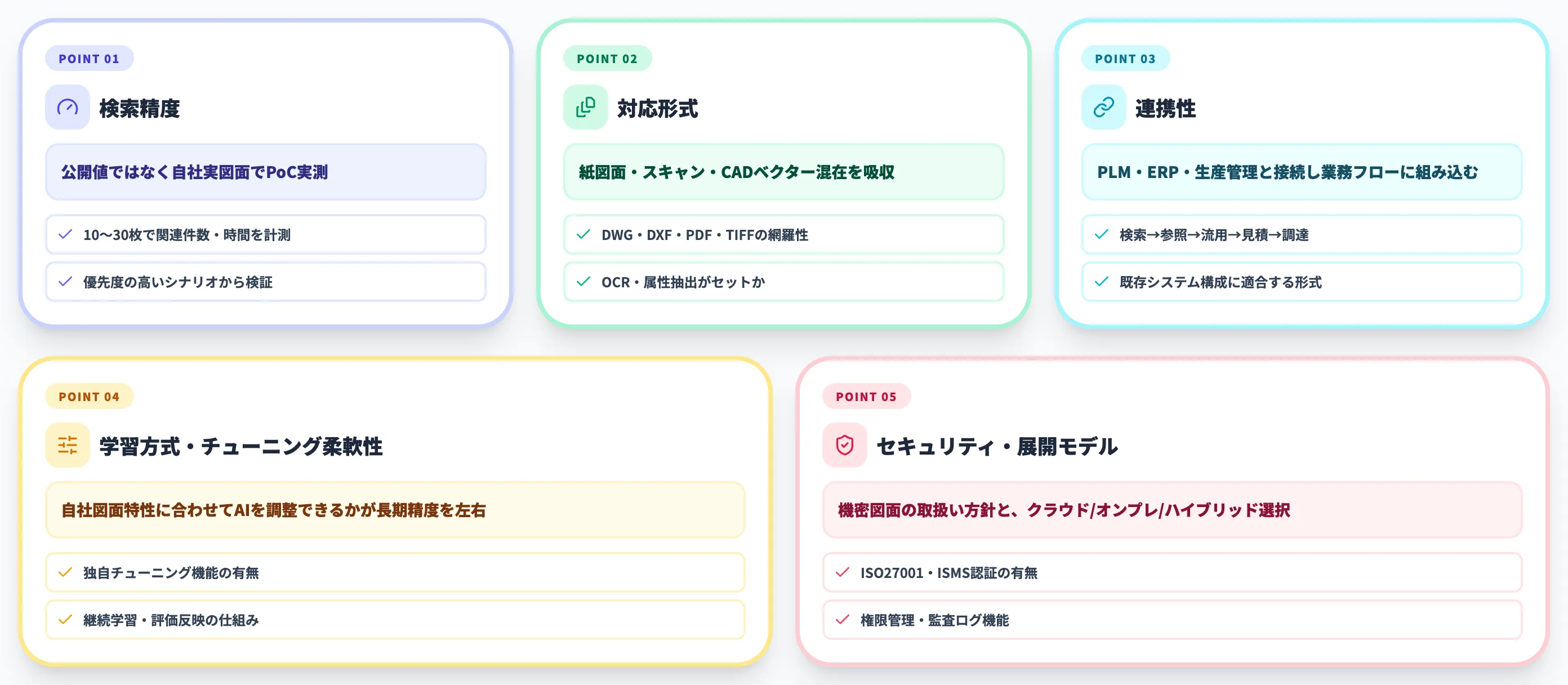

AIによる過去図面検索の選び方5つの観点

AIで過去図面を検索する各サービスは機能や料金帯で大きく差があり、自社の図面資産・業務シナリオに合わない選定をすると導入後に運用が止まります。本節では、選定時に押さえるべき5つの観点を整理します。

観点1：自社の図面データで検索精度を実測する

検索精度はベンダーの公開値だけで判断せず、必ず自社の実図面を使ったPoCで実測します。画像ベース・属性ベース・ハイブリッドのどれが自社データに合うかは、過去図面の形式（ベクターCAD・ラスターPDF・スキャン画像）と命名規則の状態で大きく変わるためです。

PoCでは「10〜30枚の参考図面で関連図面群を何件・何分で抽出できたか」を評価軸にし、主要業務シナリオ（流用設計・見積もり・調達VE・検図）ごとに検証します。一度のPoCで全シナリオを評価するのは難しいため、優先度の高いシナリオから順に検証する設計が現実的です。

観点2：対応ファイル形式と紙図面取り込みフロー

製造業の過去図面資産はCADベクターデータだけでなく、紙図面のスキャンPDF・TIFF・JPGといったラスター画像も混在しています。対応ファイル形式は必ず確認し、紙図面の取り込みフロー（OCRと属性抽出を含む）がセットで提供されるかを見るのが選定の基本です。

対応形式の具体例としては、テクノアのAI類似図面検索はDWG・XDW・DXF・PDF・PNG・TIFF・BMP・JPGに対応し、CADDi Drawerは紙図面のスキャンデータ取り込みから自動属性抽出まで一貫して提供しています。自社の過去図面がどの形式で保管されているかを事前に棚卸ししておくと、PoCでの検証がスムーズです。

観点3：PLM・ERP・生産管理システムとの連携

AIを使った過去図面検索は「検索結果をどの業務システムに渡すか」まで設計しないと、ツール単独で効果を発揮しません。PLM・ERP・生産管理・CADと連携し、検索→参照→流用設計→見積もり→調達という業務フロー全体で使える状態を作るのが導入の出発点です。

連携先として代表的なのは、テクノアのTECHS-BK/TECHS-Sシリーズ連携、SellBOTの見積もり自動生成連携、CADDi Drawerの関連データ自動紐づけ（設計資料・発注実績・CADファイル等の横断参照）などです。自社の既存システム構成に合う連携形態を選ぶと、運用立ち上げまでの期間が大幅に短縮されます。

観点4：学習方式とAIチューニングの柔軟性

AIによる過去図面検索の精度は、運用を続けながら「良い検索結果・悪い検索結果」を学習させて向上させていくのが基本です。検索結果に対するフィードバック機能、利用企業に合わせたAIチューニング、業界特化の学習モデル対応など、各サービスで学習方式には差があります。

運用立ち上げ後6ヶ月〜1年の精度向上を想定した学習方式の選定は、長期運用の投資対効果を決める重要な観点です。自社でどの程度のチューニングリソースが割けるかを踏まえて、ベンダー支援型・自社運用型のどちらが適切かを選びます。

観点5：セキュリティと社内運用ルール

過去図面は自社の設計ノウハウそのものであり、流出リスクは最大の関心事になります。データの保管場所（クラウド／オンプレ／ハイブリッド）、アクセス権限の粒度、監査ログの取得可否を確認し、自社の情報セキュリティポリシーに合致する構成を選びます。

クラウド型でも、専用クラウド・シングルテナント・マルチテナントで提供形態が異なるため、機密性の高い図面を扱う場合は専用クラウドや国内データセンター利用が選択肢になります。セキュリティ監査への対応可否はエンタープライズ向け導入で必須の評価項目です。

---

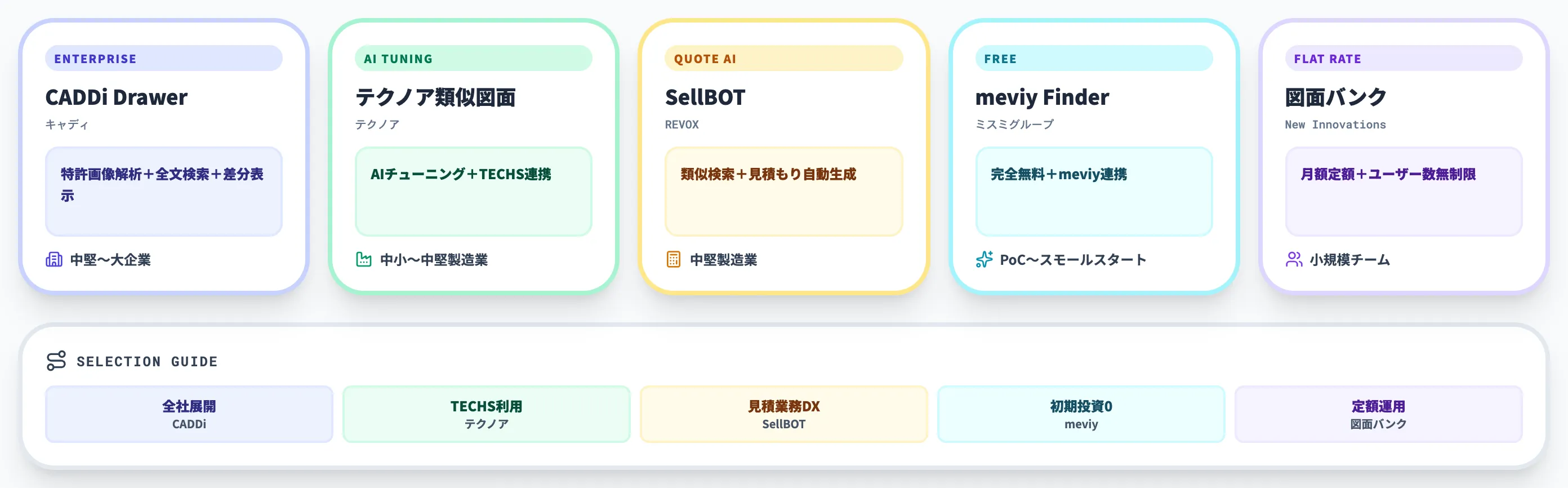

AIで過去図面検索を効率化する主要サービスの特徴

AIによる過去図面検索の主要サービスは、大手製造業向けの包括プラットフォームから中小製造業向けの定額SaaSまで幅広く、価格帯と機能で棲み分けが進んでいます。本節では、工数削減の観点から代表5サービスの特徴を整理します。

以下の表で、主要5サービスの位置づけを整理しました。自社の規模と過去図面資産の規模に合う候補を絞るための入口として活用してください。

サービス	提供会社	主な強み	向く企業規模
CADDi Drawer	キャディ株式会社	特許取得済み画像解析／全文検索／差分表示／回転表示／属性検索	中堅〜大企業（多品種・大量図面資産）
テクノアAI類似図面検索	株式会社テクノア	利用企業に合わせたAIチューニング／TECHS-BK/TECHS-Sシリーズ連携／幅広いファイル形式対応	中小製造業（TECHSシリーズ利用企業に有利）
SellBOT	株式会社REVOX	類似検索＋見積もり自動生成／アカウント無制限／PDF/TIF無制限	中堅製造業（見積もり業務DXを重視する企業）
meviy Finder	株式会社ミスミグループ本社	完全無料／meviy連携／中小向け入口	中小〜中堅製造業（PoC〜スモールスタート）
図面バンク	株式会社New Innovations	月額定額・ユーザー数無制限／低コスト志向	小規模チーム（基本機能で十分な企業）

表のとおり、CADDi Drawerは大企業向けの包括プラットフォーム、テクノアは中小製造業向けのTECHS連携、SellBOTは見積もり業務DX、meviy Finderは完全無料のスモールスタート、図面バンクは定額で運用したい小規模チーム、と用途と規模の棲み分けが明確です。

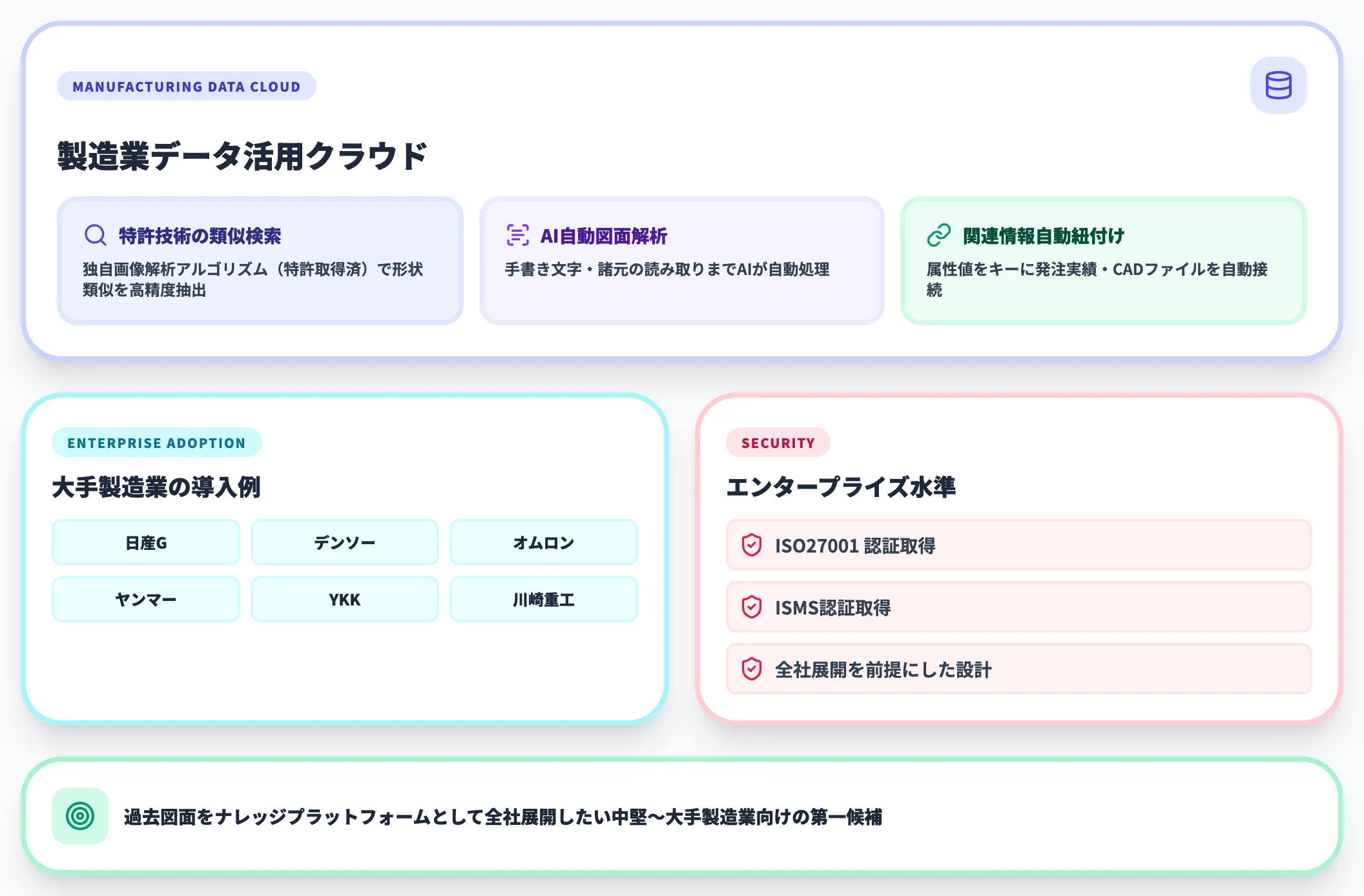

CADDi Drawer（キャディ株式会社）

CADDi Drawerは、キャディ株式会社が提供する大手製造業向けの図面データ活用プラットフォームです。特許取得済みの独自画像解析アルゴリズムで、ファイル名や属性情報に依存せず形状特徴から類似図面を抽出でき、全文検索・差分表示・キーワードフィルタ・回転表示といった現場運用の粒度に踏み込んだ機能を備えています。

川崎重工業・樫山工業のような多品種大量生産の製造業で、過去図面資産が数万〜数十万枚規模にのぼる環境での実績が豊富で、図面の属性値をキーに設計資料・発注実績・CADファイルなどの関連データを横断参照できるのが特徴です。

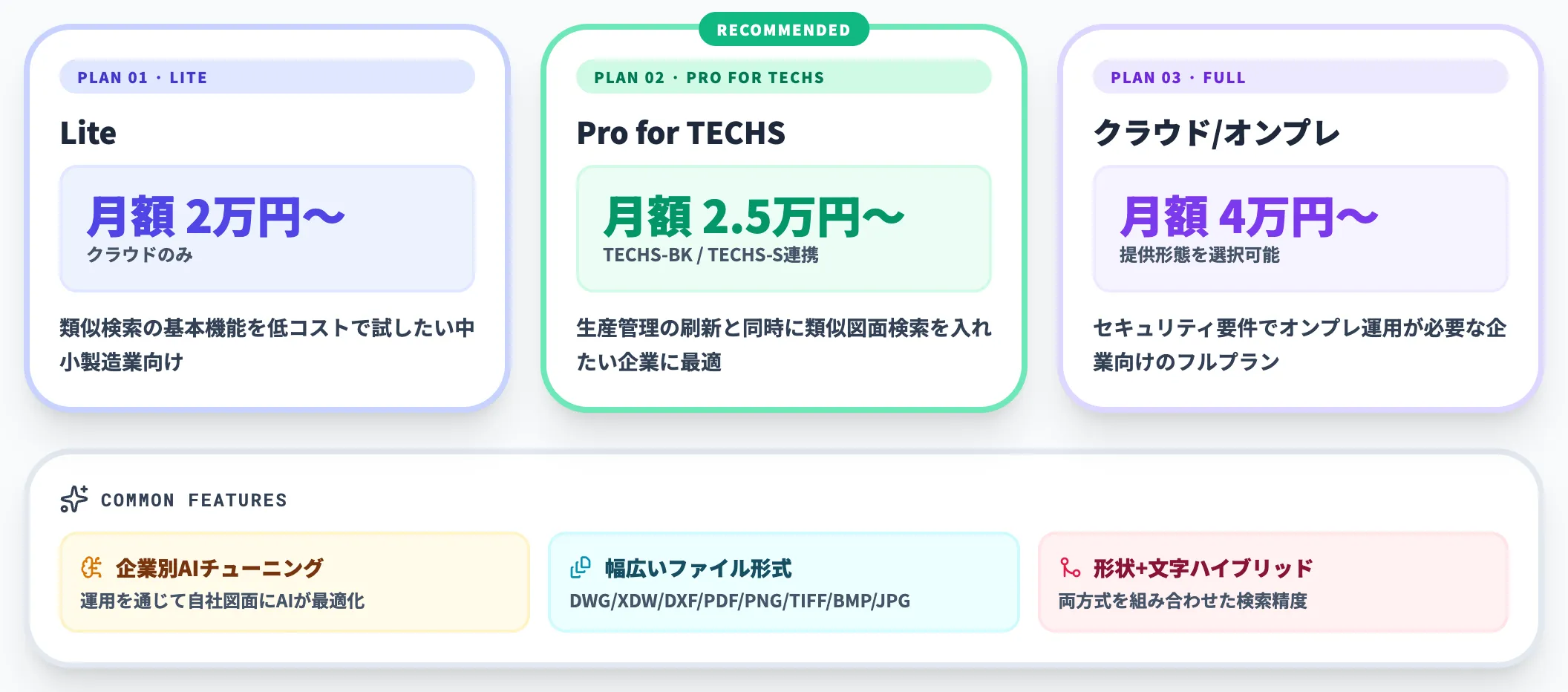

テクノアAI類似図面検索（株式会社テクノア）

テクノアのAI類似図面検索は、中小製造業向けの生産管理システムTECHS-BK/TECHS-Sシリーズと連携し、属性情報と形状の両方で検索できるハイブリッド型サービスです。DWG・XDW・DXF・PDF・PNG・TIFF・BMP・JPGと幅広いファイル形式に対応し、利用企業に合わせたAIチューニングができる点が中小製造業での採用を後押ししています。

東光電気工事（インフラ設備・50名以上）、フォーバンド・協和製作所（部品加工業・10〜30名規模）と、インフラ設備から中小部品加工まで幅広い業種での導入実績が公表されており、TECHSシリーズの既存ユーザーがスムーズに設計・見積もり業務のDXを広げられる設計になっています。

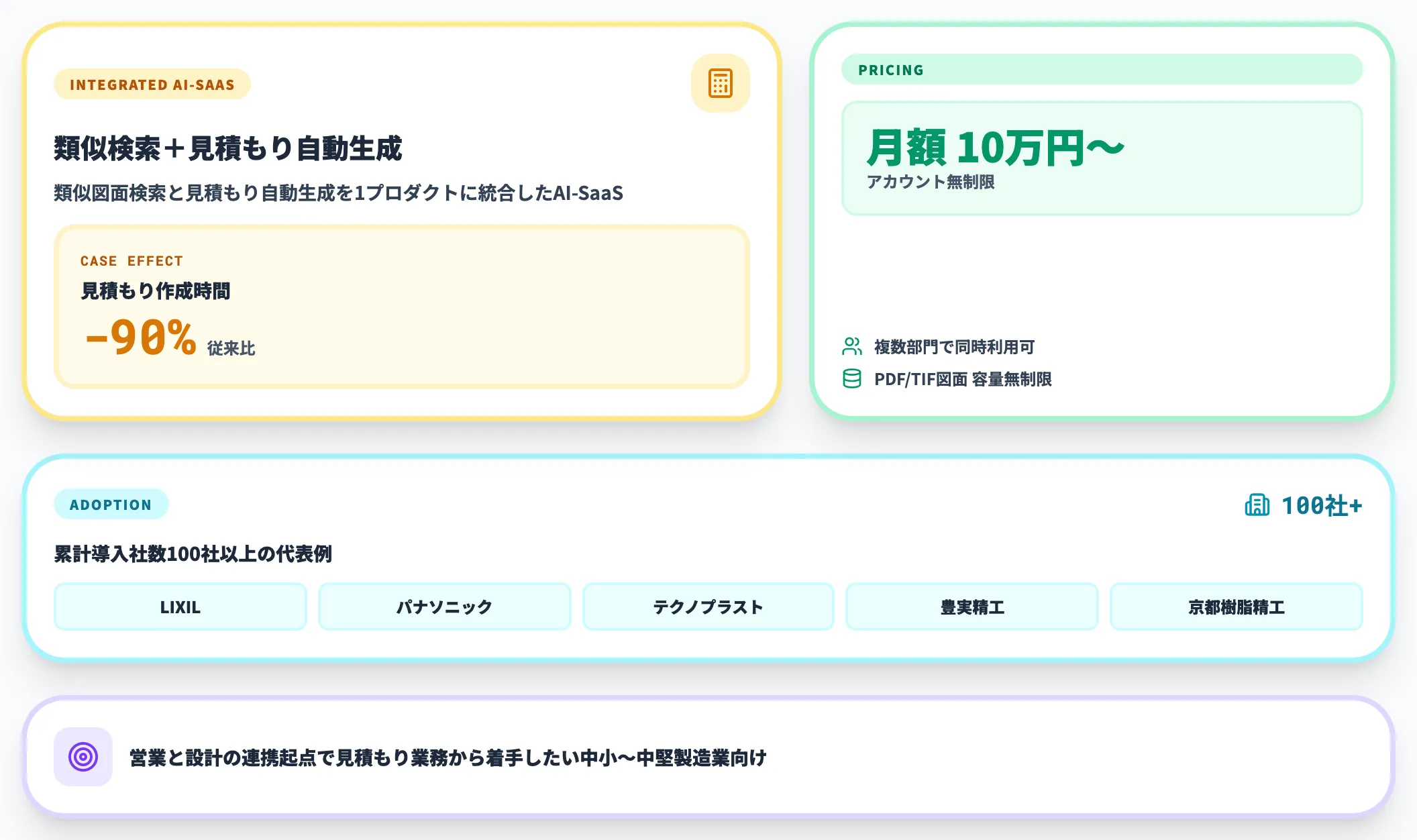

SellBOT（株式会社REVOX）

SellBOTは、株式会社REVOXが提供する類似図面検索＋見積もり自動生成のクラウドサービスで、月額10万円〜・アカウント無制限・PDF/TIF無制限という定額モデルが特徴です。累計100社以上の導入実績があり、LIXIL・パナソニック・テクノプラスト・豊実精工・京都樹脂精工など大手から中堅まで幅広く採用されています。

公表されている効果としては、ファム事例で「図面検索時間90%減」「見積り作成時間は従来の1/3以下」が示されており、見積もり業務のDXを起点に、過去図面検索にAIを導入したい企業に向いています。

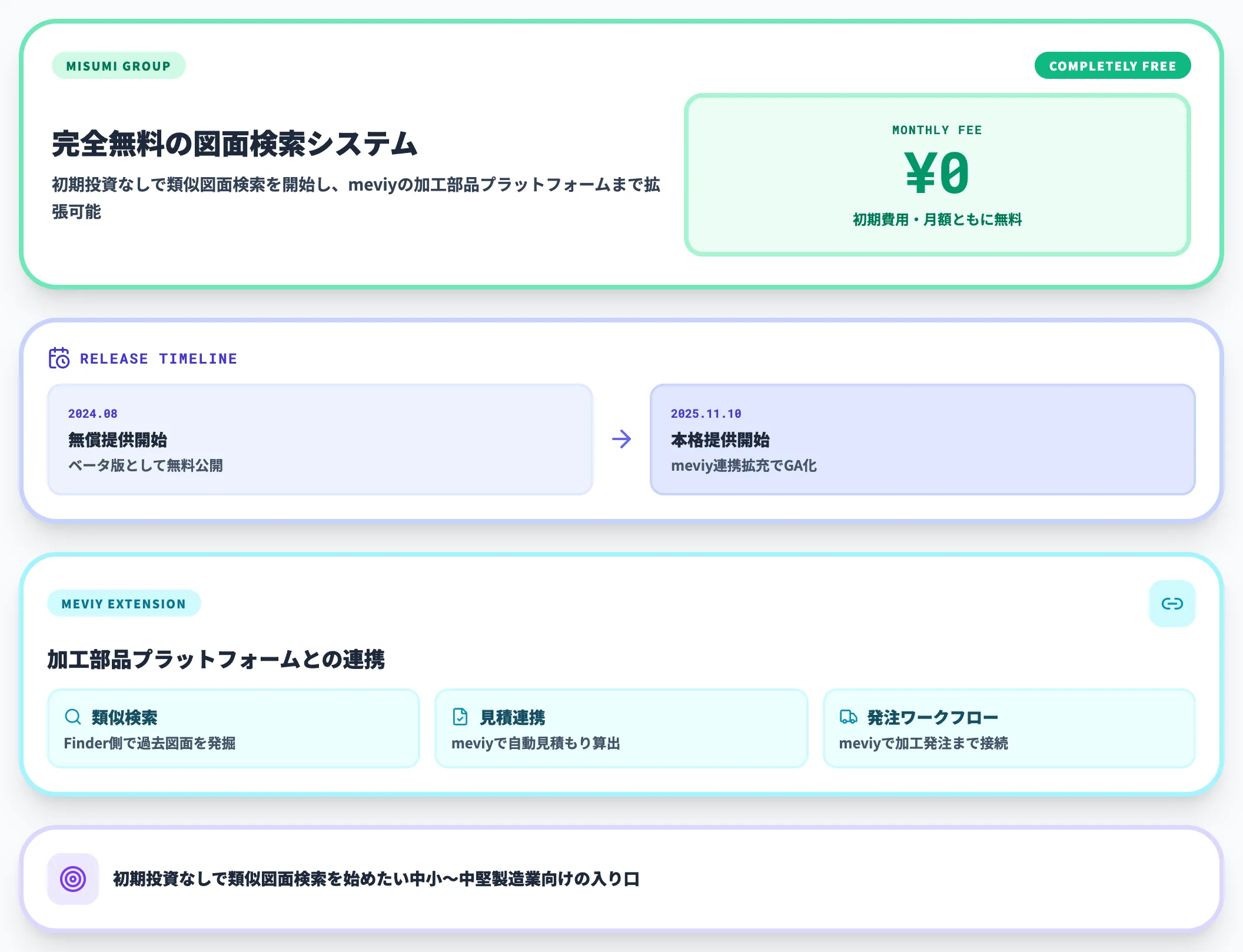

meviy Finder（ミスミグループ本社）

meviy Finderは、ミスミグループ本社が提供する完全無料の図面検索システムです。2024年8月の無償提供開始ののち、2025年11月10日に本格提供が開始され、ミスミの加工部品プラットフォームmeviyとの連携も拡充されています。

完全無料で始められる点が最大の特徴で、AIを使った過去図面検索をまずPoCで試したい中小〜中堅製造業の入口として有力な選択肢です。導入後にmeviyの見積もり・発注フローと組み合わせて業務自動化を広げる拡張もしやすい設計になっています。

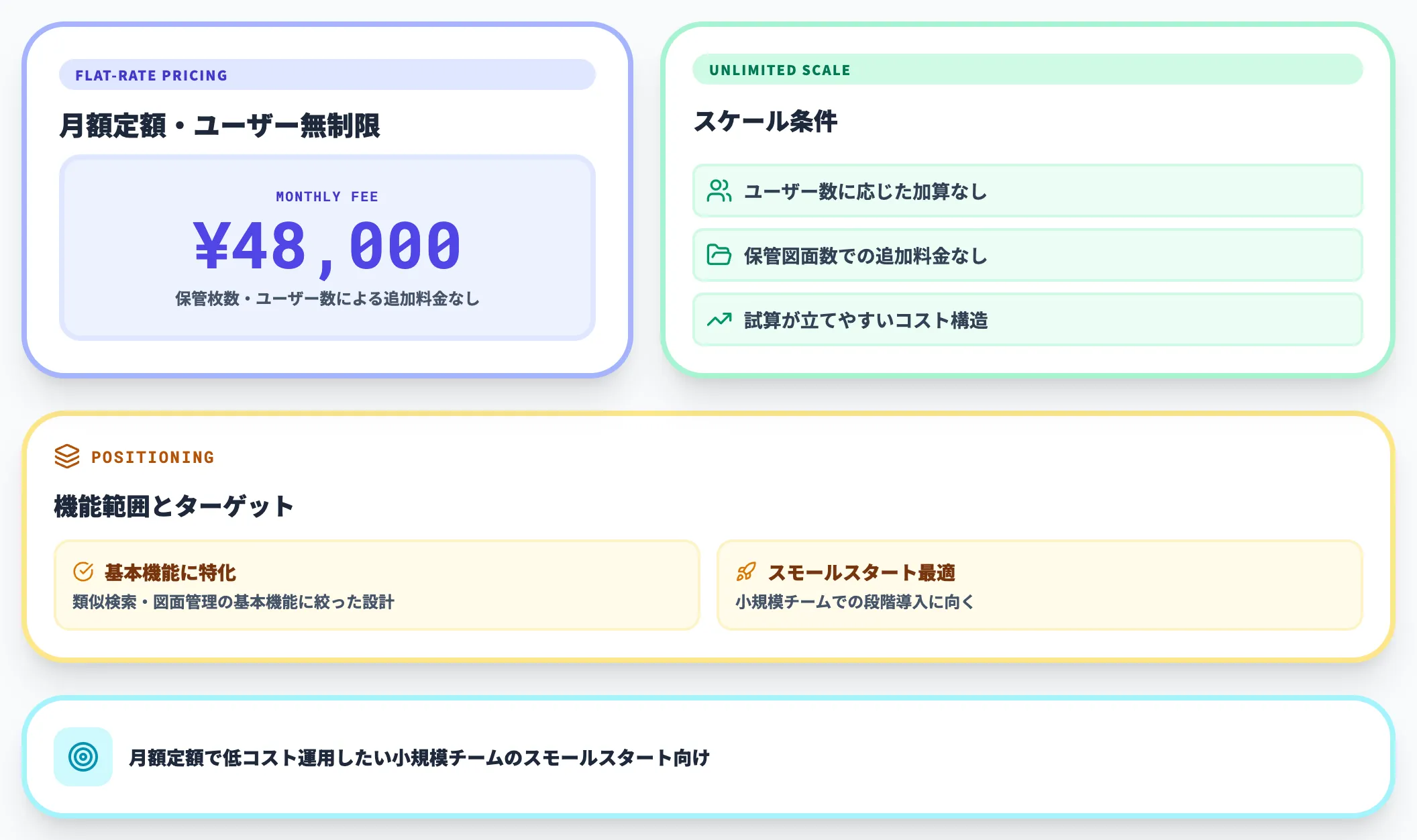

図面バンク（株式会社New Innovations）

図面バンクは、株式会社New Innovationsが提供する月額定額・ユーザー数無制限の図面管理／類似検索サービスです。公開資料では月額48,000円で、保管図面数やユーザー数に応じて料金が上がらない点が打ち出されています。

小規模チームでスモールスタートしたい場合や、基本機能に絞って段階導入したいケースで現実的な選択肢になります。

---

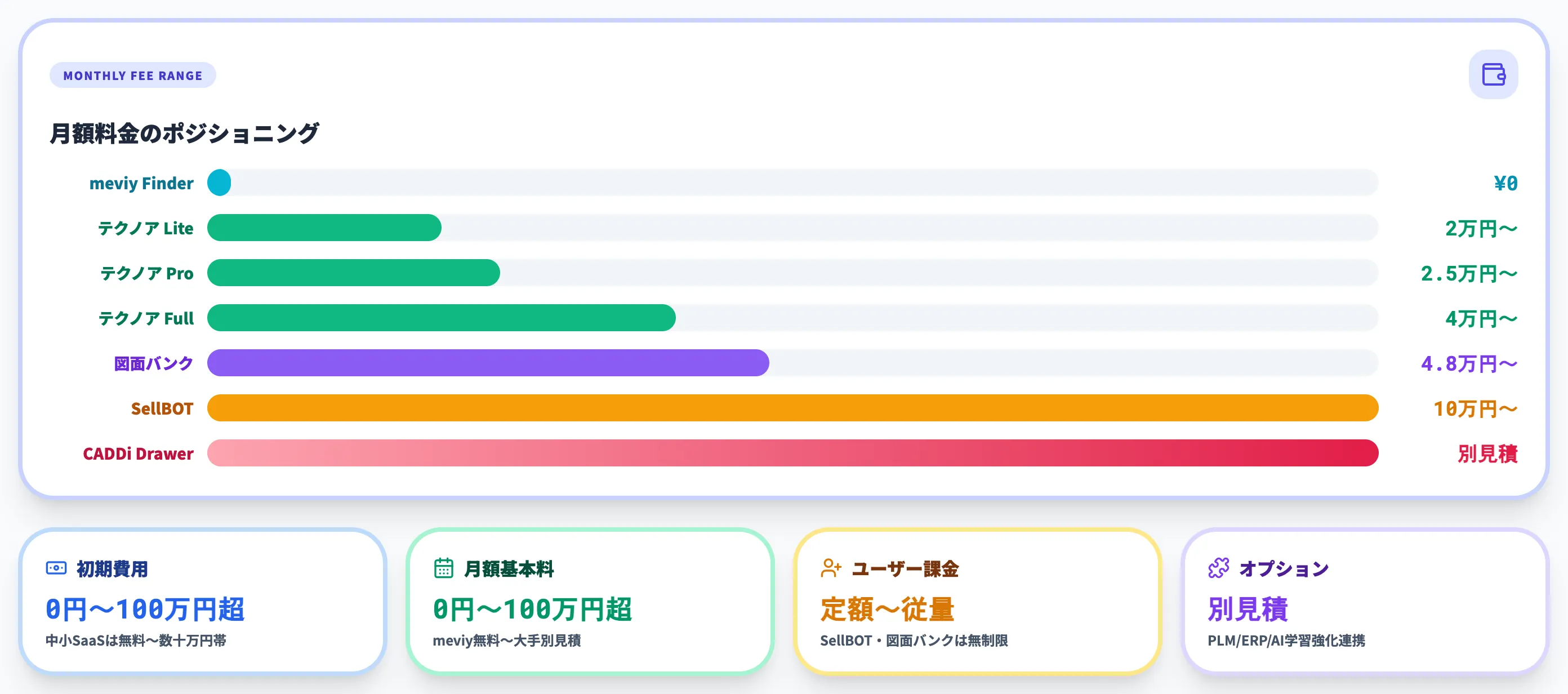

AIによる過去図面検索の料金相場と投資回収の考え方

導入時に社内説明で求められるのが、料金の妥当性と投資回収シナリオです。本節では、2026年4月時点の公開情報から料金の参考レンジと、回収シナリオの組み立て方を整理します。

以下の表で、費用の参考レンジ（ベンダー公開情報・ヒアリング・筆者試算ベース／構成で大きく変動）を整理しました。表の後で料金構造の読み解きと投資回収シナリオの考え方を解説します。

項目	費用（参考レンジ）	補足
初期費用	0円〜1,000,000円超	meviy Finderは完全無料、中小向けSaaSは無料〜数十万円、エンタープライズ向け専用クラウドは別見積もり
月額基本料	0円〜1,000,000円超	meviy Finder無料、テクノアLite2万円〜／Pro for TECHS2.5万円〜／クラウド・オンプレ4万円〜、図面バンク4.8万円〜、SellBOT10万円〜、大手向けは別見積もり
ユーザー課金	定額〜従量型	SellBOT・図面バンクはアカウント無制限、テクノアはプラン構成で変動
オプション	PLM/ERP連携・AI学習強化・生成AI連携	連携先・精度要件に応じて別見積もりが一般的

CADDi Drawerのような大手向けプラットフォームは公式に料金表が示されておらず、図面数・利用者数・連携範囲でカスタム見積もりが前提となります。料金レンジが広いため、PoC段階から「3年後の図面数・利用者数・連携範囲」を想定しておくと、予算交渉がスムーズに進みます。

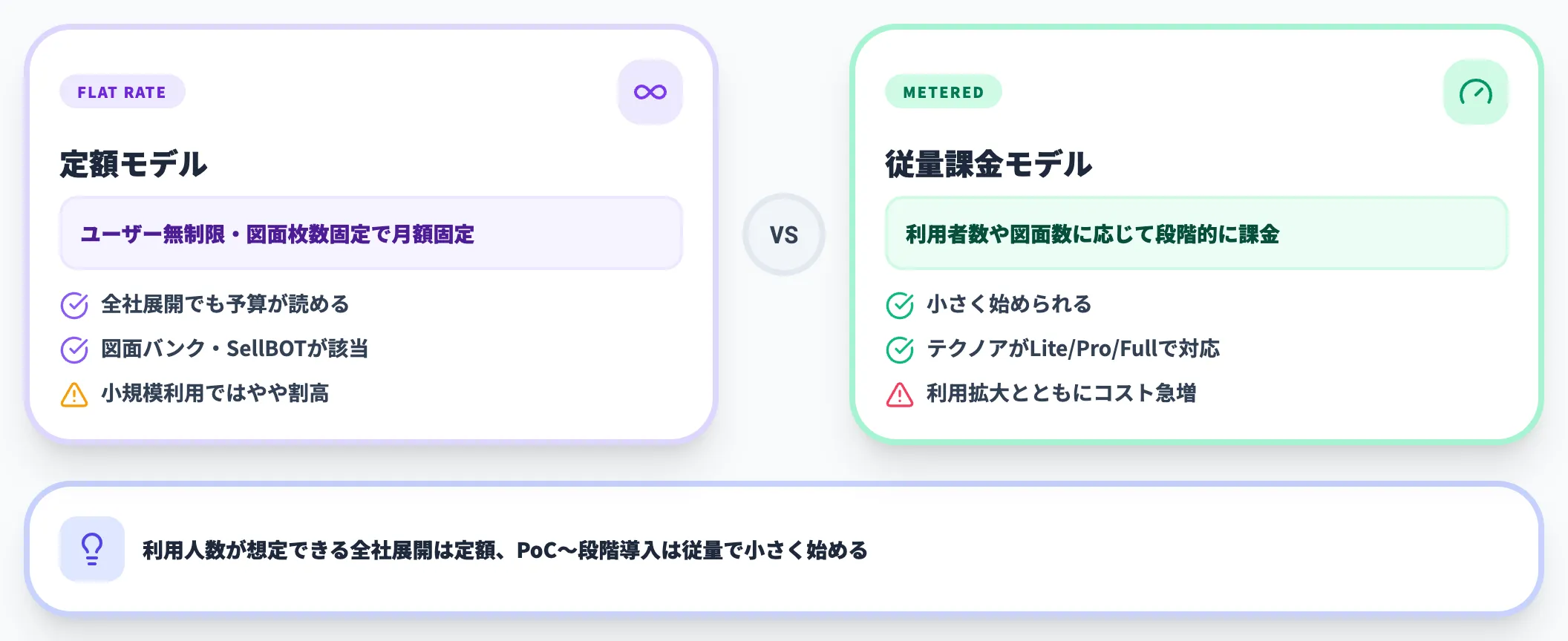

料金構造の読み解き

月額定額型と従量課金型のどちらを選ぶかは、図面の取り込み枚数と利用者数の想定で決まります。図面バンク・SellBOTのようにユーザー数や枚数に上限を設けない定額モデルは、小規模チームや展開初期の試算が立てやすい一方、利用が伸びても単価が下がりにくい構造です。逆にテクノアのようにプラン・ID数・容量で構成が変わるサービスは、規模拡大時に機能アップグレードで柔軟にスケールさせられる代わり、初期の試算がぶれやすくなります。

自社の3年スパンでの図面数・利用者数の伸びを想定したうえで、料金モデルを選ぶのがコスト最適化の基本です。

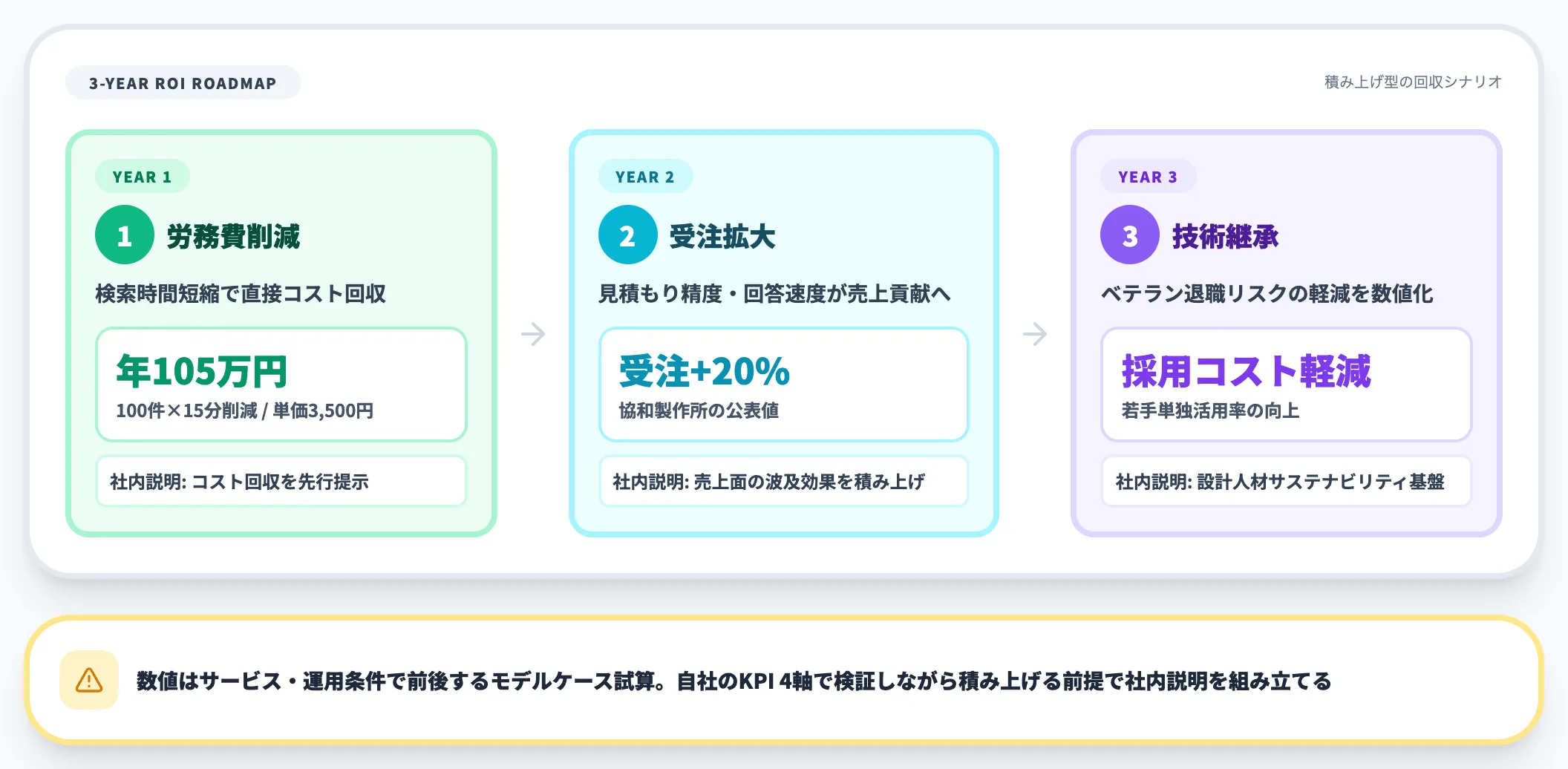

投資回収シナリオの組み立て方

AIで過去図面検索を効率化する投資の回収は、前節で整理した「設計時間」「見積もり時間」「流用設計率」「技術継承」の4KPIをベースに、労務費削減・受注機会損失の回避・技術継承コストの削減で積み上げます。

たとえば、月間100件の設計案件で、過去図面検索に1件あたり20分かかっている現場が、過去図面検索にAIを導入して検索時間を5分まで短縮できれば、月間25時間（=100件×15分÷60）の設計工数削減になります。時間単価3,500円とすれば年間105万円規模の労務費削減です（モデルケース試算）。さらに流用設計化率が10%増えるだけでも設計リードタイム全体への波及効果は大きく、見積もり・調達の精度向上まで含めると、年間数百万円〜数千万円規模の効果を公表している企業もあります。この数字はサービス・運用条件によって大きく前後する点に注意が必要です。

実務では、1年目は労務費削減でコスト回収を示し、2年目以降は受注拡大・技術継承まで含めた効果を積み上げるシナリオが社内説明に向いています。

---

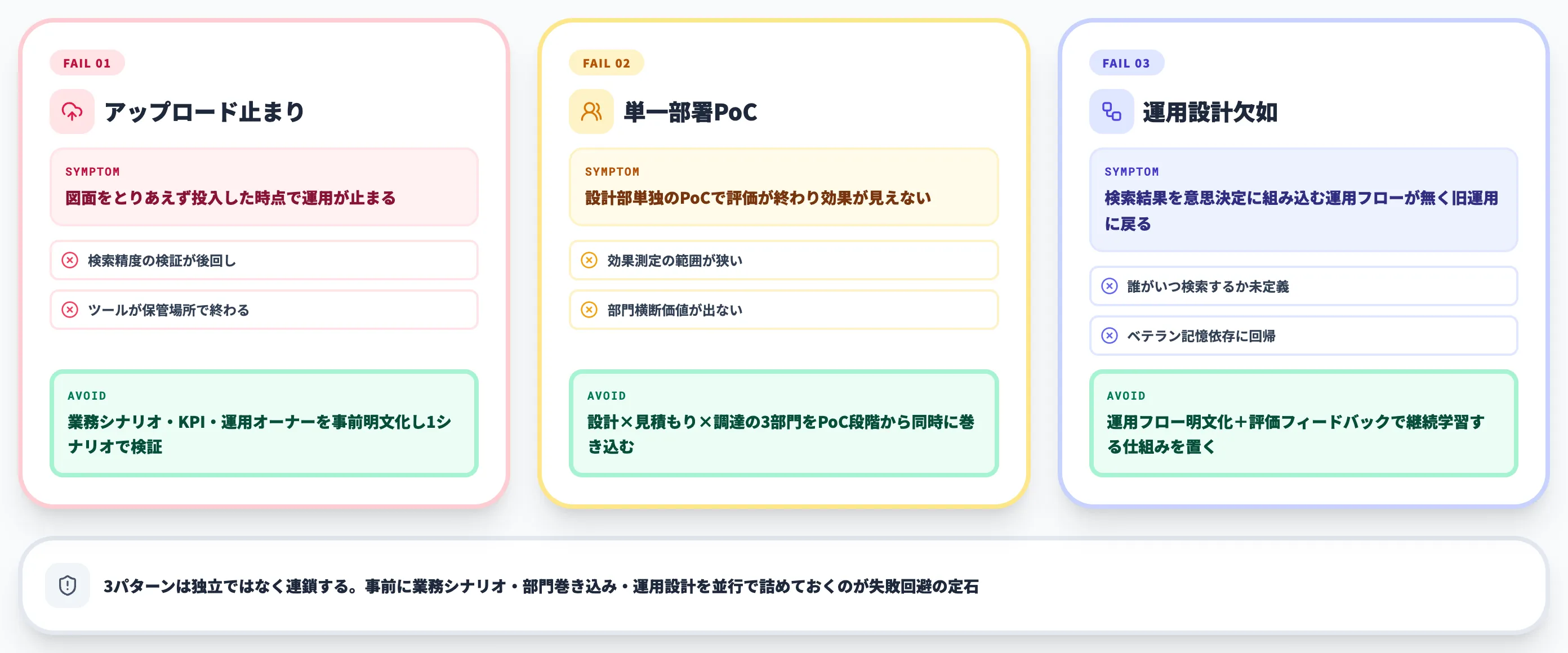

AIによる過去図面検索の導入が失敗する3つのパターンと回避策

AIで過去図面検索を効率化する導入プロジェクトで成果が出ないケースには、共通する失敗パターンがあります。本節では、製造業の現場で繰り返し確認される3つのパターンと、それぞれの回避策を整理します。

失敗パターン1：図面をアップロードするだけで終わる

最も多い失敗パターンが、過去図面をとりあえずシステムにアップロードした時点で運用が止まるケースです。検索精度の検証・業務シナリオへの組み込み・運用フローの設計が後回しになると、ツールが「図面の保管場所」以上に育ちません。

回避策は、アップロード開始前に「検索対象の業務シナリオ（流用設計・見積もり・調達VE・検図のどれか）」「検索精度のKPI」「運用フローのオーナー部門」を明文化することです。PoC段階で1つの業務シナリオに絞り、そこでの工数削減KPIを達成したうえで次のシナリオに横展開する順序が現実的です。

失敗パターン2：単一部署のPoCで止まる

AIによる過去図面検索を1つの部署（例：設計部）単独でPoCしても、十分な効果が出ないまま評価が終わるケースが多発しています。なぜなら、AIを活用した過去図面検索の本当の価値は「設計×見積もり×調達」の部門横断にあるため、単一部署では効果測定の範囲が狭くなるからです。

回避策は、PoC段階から設計・見積もり・調達の3部門を同時に巻き込み、それぞれの業務シナリオで検索結果を活用する運用設計を行うことです。関連する発注実績・CADファイル・品質記録を紐付けるデータ基盤も、早期から整備しておきます。

失敗パターン3：運用設計と技術継承の仕組みが欠けている

AIによる過去図面検索を導入しても、「誰がどのタイミングで検索し、結果をどう意思決定に組み込むか」という運用フローが設計されていないと、導入前と同じくベテラン設計者の記憶に頼る業務に戻ってしまいます。

回避策は、導入初期に運用フローを明文化し、検索結果を見積もり・検図・調達の各ワークフローの具体的なステップに組み込むことです。同時に、検索結果の評価フィードバックを継続する仕組みを置き、AIが継続的に現場ナレッジを学習できる状態を維持します。ベテランの判断ロジックを検索結果の評価履歴として形式知化していく発想が、技術継承の観点からも重要になります。

---

過去図面検索を設計業務の自動化までつなぐ4ステップ導入フロー

AIによる過去図面検索を単なる検索ツールで終わらせず、設計業務の自動化までつなげるには、段階的な導入ステップが有効です。本節では、現状把握からAIエージェント連携までの4ステップを整理します。

以下の表で、4ステップの目的と代表的な取り組みを整理しました。この表の後で、各ステップで押さえるべきポイントを解説します。

ステップ	目的	代表的な取り組み
Step 1 現状把握	過去図面資産と設計業務の棚卸し	図面枚数・ファイル形式・命名規則世代・後段システムの整理
Step 2 ベンダーPoCと運用フロー設計	検索精度と運用フローの検証	ベンダーPoC・シナリオ設計・承認フロー設計
Step 3 全社展開	対象業務の拡大と標準化	展開順序設計・教育・運用定着
Step 4 AIエージェント連携	業務フロー全体の自動化	PLM/ERP/CAD接続・権限管理・エージェント接続

現状はStep 2〜3に取り組む企業が中心で、Step 4は将来設計として構想・PoCが進められているフェーズです。設計・見積もり・調達・検図をまたがる業務フローを一体運用する方向に進めてこそ、AIで過去図面検索を効率化する価値を最大化できる位置づけで捉えてください。

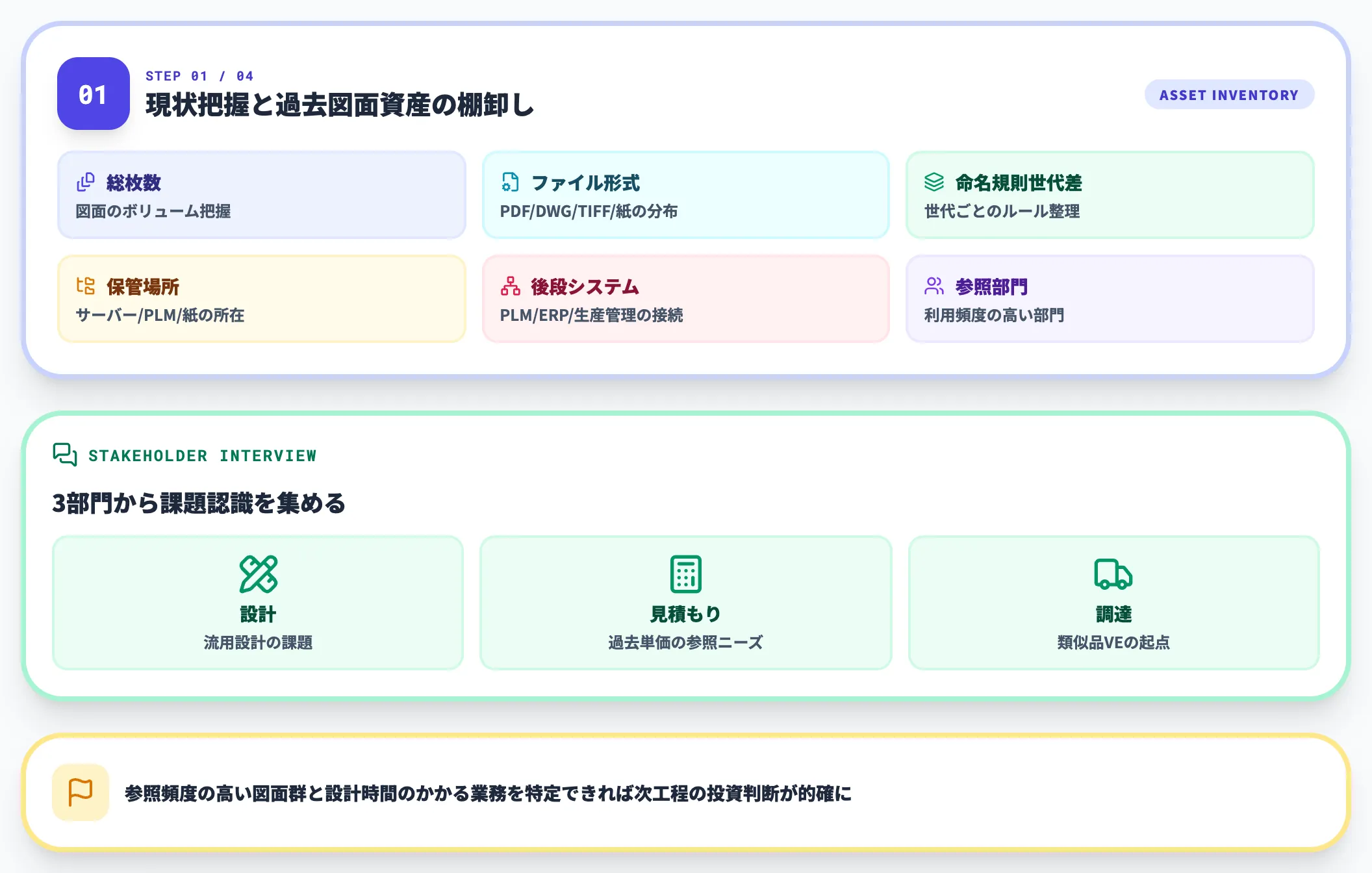

Step 1：現状把握と過去図面資産の棚卸し

最初のステップは、過去図面資産と設計業務の実態を客観的に把握することです。図面の総枚数・ファイル形式・命名規則の世代差・保管場所（ファイルサーバー／PLM／紙）・後段の基幹システム・参照頻度の高い部門などを、数値と事実ベースで整理します。

この段階で「どの図面群がもっとも参照されているか」「どの業務が設計時間を食っているか」を特定できれば、後工程の投資判断が的確になります。設計・見積もり・調達の3者から課題認識を集めておくと、Step 2のシナリオ設計がスムーズに進みます。

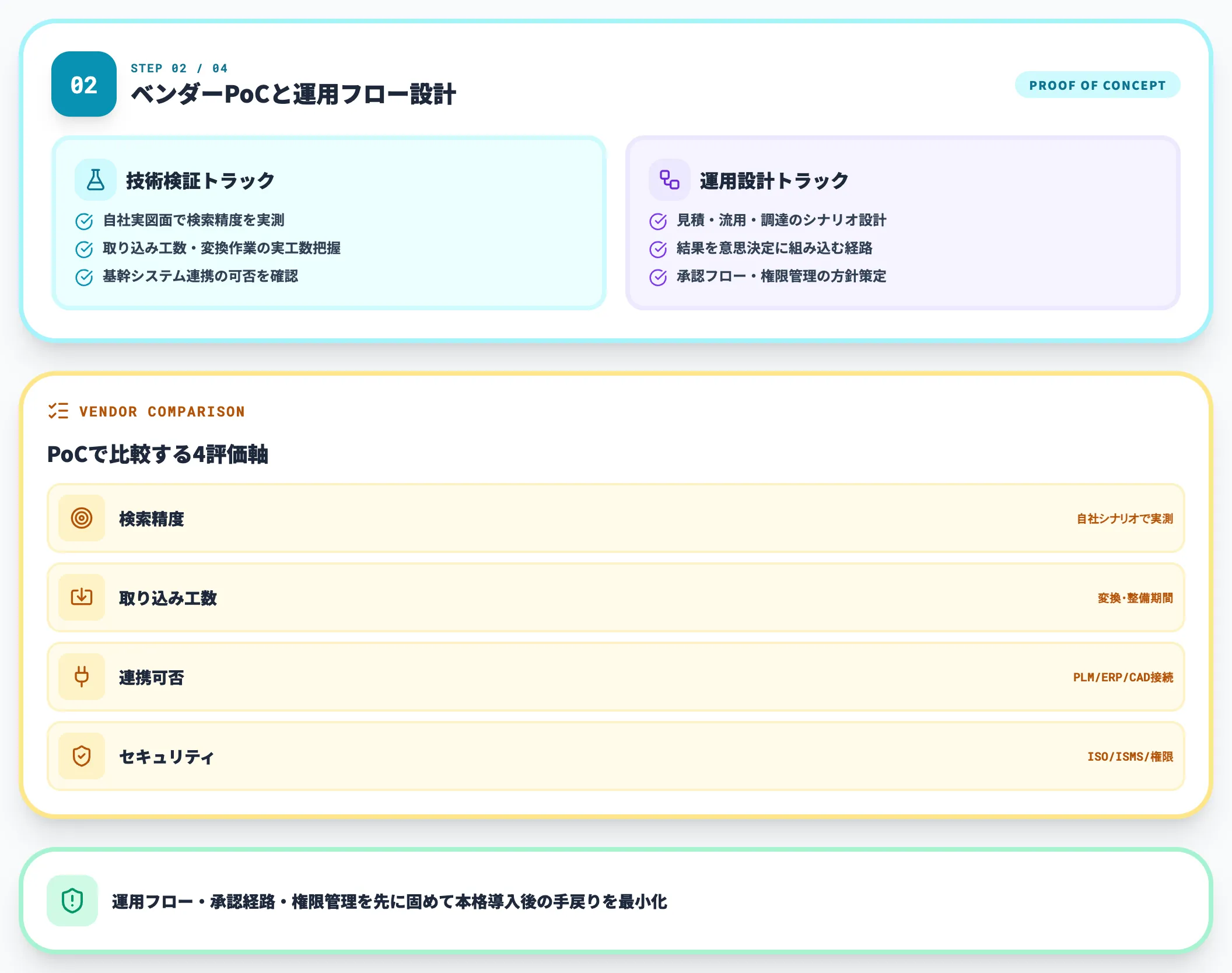

Step 2：ベンダーPoCと運用フロー設計

Step 1の結果をもとに、候補ベンダーに自社の実図面を使ったPoCを依頼し、検索精度・取り込み工数・基幹システム連携可否を実測します。PoC段階では、単に検索結果の精度を確認するだけでなく、見積もり・流用設計・調達業務それぞれのシナリオで「結果をどう意思決定に組み込むか」まで設計します。

この段階で運用フロー設計・承認経路・権限管理の方針を固めておくと、本格導入後の手戻りを最小化できます。

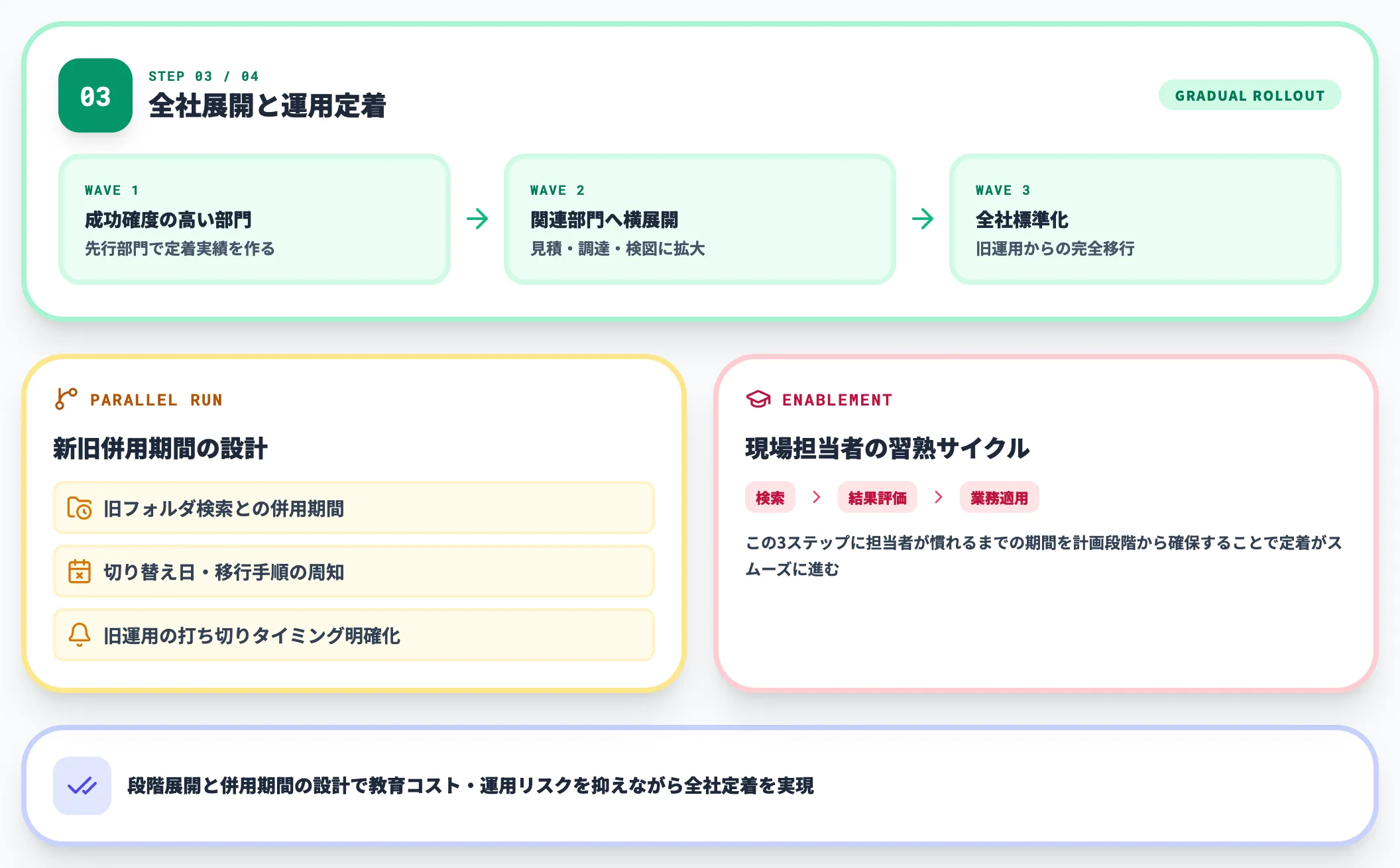

Step 3：全社展開と運用定着

PoCで目処が立った段階で、対象部門・対象業務を段階的に広げます。いきなり全社展開すると教育コストと運用リスクが膨らむため、成功確度の高い部門から着手するのが定石です。

展開時は、旧運用（属人的なフォルダ検索・ベテラン問い合わせ）との併用期間を設け、切り替え日と移行手順を明確に周知します。現場担当者が「類似検索→結果の評価→業務への組み込み」の流れに慣れるまでの期間を、計画段階から確保しておくと定着がスムーズに進みます。

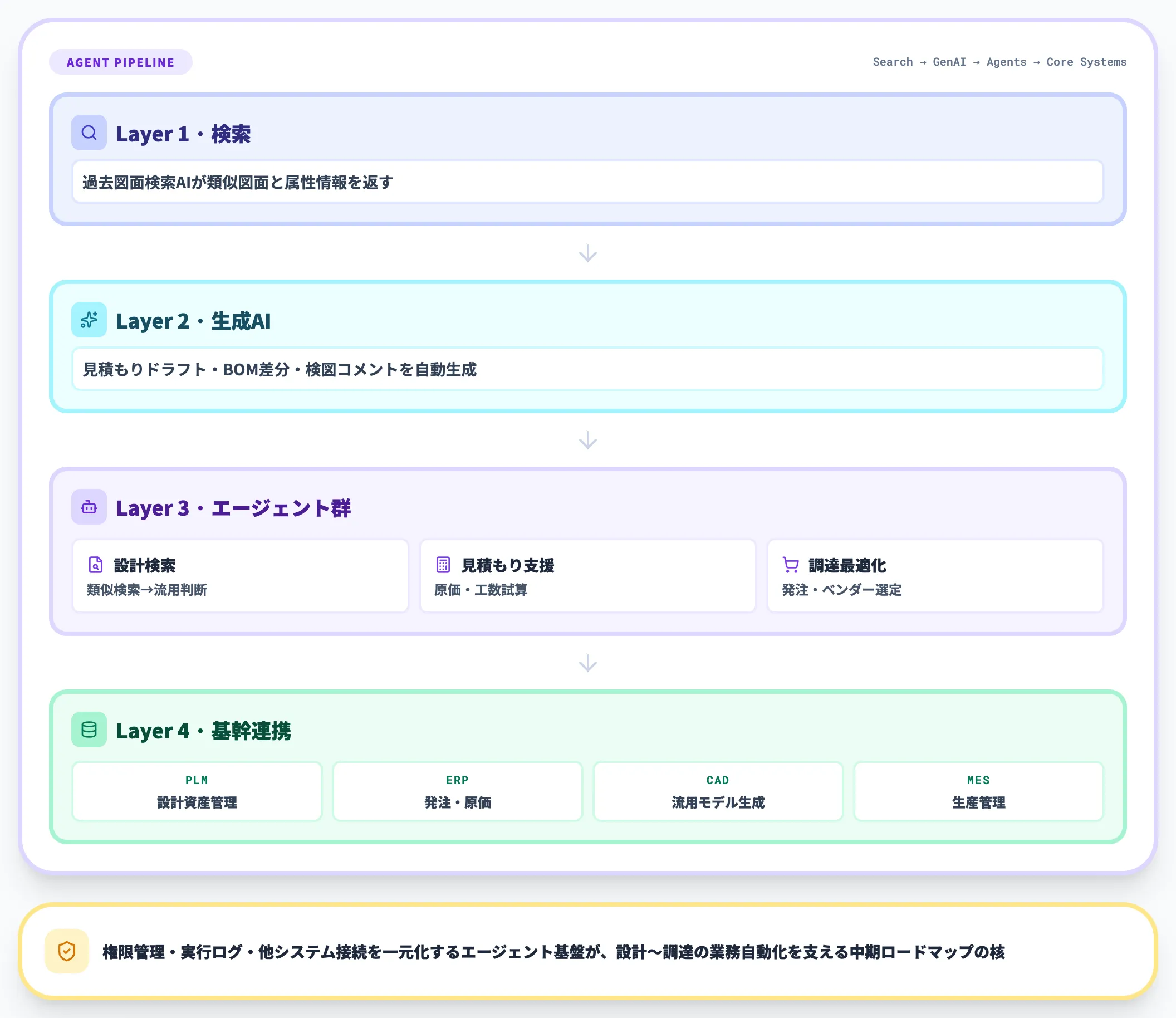

Step 4：AIエージェント連携による業務自動化

Step 3で運用が安定したら、業務フロー全体の自動化に進みます。過去図面検索の結果をPLM・ERP・生産管理・CADと連携し、検索→見積もりドラフト生成→承認→発注・流用設計の指示までをAIエージェントに担わせる構想です。

この段階で価値を発揮するのがAIエージェント基盤で、設計検索エージェント・見積もり支援エージェント・調達最適化エージェントといったユースケースを業務フローに組み込み、権限管理・実行ログ・他システム接続を一元化する設計が中期ロードマップとして検討されています。現時点では構想・PoC段階のテーマが多い領域ですが、製造業全体でのAIエージェント活用像は 製造業向けAIエージェントガイド｜導入効果と活用手順 で整理しています。

---

まとめ

AIによる過去図面検索は、社内に死蔵されていた設計資産を「検索可能な組織知」に転換し、設計・見積もり・調達・技術継承を同時に加速する中核技術です。本記事で解説した全体像を、最後に整理します。

従来のファイル名検索やフォルダ階層型管理は命名規則とベテランの記憶に依存していましたが、AIで過去図面を検索する手法は画像ベース・属性情報ベース・ハイブリッドの3アプローチで、命名規則の世代差や担当者の入れ替わりに左右されにくい検索を実現します。一部ベンダーでは生成AIを用いたチャット検索機能や差分表示・回転表示といった現場運用粒度の機能拡張も進み始めており、過去図面データ活用の裾野は広がっています。

設計・見積・調達にまたがる業務改善事例では、川崎重工業の類似品検索1件4.4分短縮・年300万円コスト削減、樫山工業の手配から発注までの時間60%以上削減、東光電気工事の図面検索時間1/3短縮、フォーバンドの残業半減、協和製作所の受注金額2割増と、多様な業種・規模で成果が公表されています。これらは単なる検索時間の短縮にとどまらず、調達コスト最適化・営業リードタイム短縮・受注拡大まで波及する構造になっています。

費用の参考レンジは、完全無料のmeviy Finder、テクノアLite月額2万円〜、図面バンク月額4.8万円〜、SellBOT月額10万円〜、大手向けエンタープライズプラットフォームでは枚数・利用者数・連携範囲による個別見積もりが中心です（ベンダー公開情報・筆者試算ベース／構成で大きく変動）。主要サービスは、大手向けプラットフォームのCADDi Drawer、利用企業ごとにAIチューニングできるテクノア、見積もり連携のSellBOT、完全無料のmeviy Finder、月額定額の図面バンクと、用途と規模で選択肢がそろっています。

失敗パターンは「アップロードで止まる」「単一部署PoC」「運用設計欠如」の3つで、業務シナリオの明文化・3部門同時PoC・運用フローと評価フィードバックの仕組み設計で回避できます。過去図面検索を設計業務の自動化までつなぐ視点で導入し、過去図面資産を企業のデジタル基盤に統合していくことが、2026年以降の製造業における有力な検討テーマとなっています。
